BEDIENUNGSANLEITUNG KF 7650 SNE ed MIELE

Gebrauchs- und Montageanweisung

Kühl-Gefrier-Kombination mit Eiswürfelbereiter KF 7650 SNE ed

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 05 938 280

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Gerät ein- und ausschalten....11

Kühlraum / 0 °C-Zone 11

Gefrierraum....11

Verriegelung....12

Bei längerer Abwesenheit 12

Die richtige Temperatur....13

Temperatur im Kühl-/ Gefrierraum einstellen 13

Mögliche Einstellwerte für die Temperatur 14

Temperatur in der 0 °C-Zone einstellen....14

Temperaturanzeigen 15

Die Leuchtkraft der Temperaturanzeige 15

Tonwarner 16

Warnsystem einschalten 16

Warnton vorzeitig ausschalten....16

Superkühlen und Superfrost verwenden....17

Funktion Superkühlen 17

Was passiert beim Einfrieren frischer Lebensmittel?......17

Funktion Superfrost 18

Kühlraum gut nutzen 19

Verschiedene Kühlbereiche....19

Wärmster Bereich 19

Kältester Bereich 19

0 °C-Zone verwenden 19

Bereich mit niedriger relativer Luftfeuchtigkeit ♦ 20

Bereich mit hoher relativer Luftfeuchtigkeit ♦♦♦ 20

Zum Kühlen ungeeignete Lebensmittel....20

Lebensmittel richtig lagern 21

Obst und Gemüse 21

Unverpackte tierische und pflanzliche Lebensmittel 21

Eiweißreiche Lebensmittel 21

Fleisch....21

Energiespartipps 22

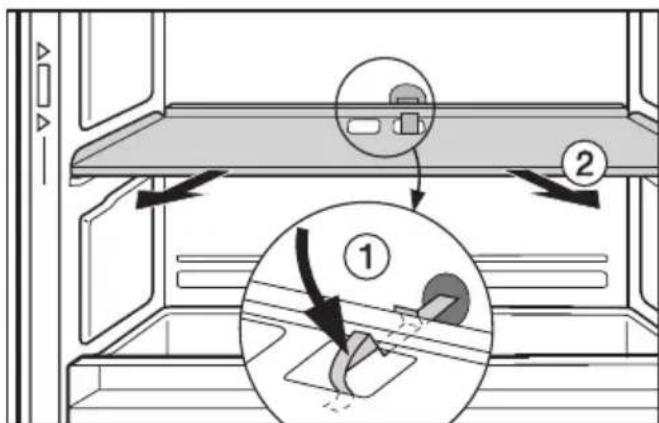

Innenraum gestalten 23

Gefrieren und Lagern 24

Maximales Gefriervermögen 24

Fertige Tiefkühlkost einlagern 24

Lebensmittel selbst einfrieren 24

Vor dem Einfrieren beachten 24

Verpacken....25

Vor dem Einlegen 25

Einlegen 25

Gefrierkalender 26

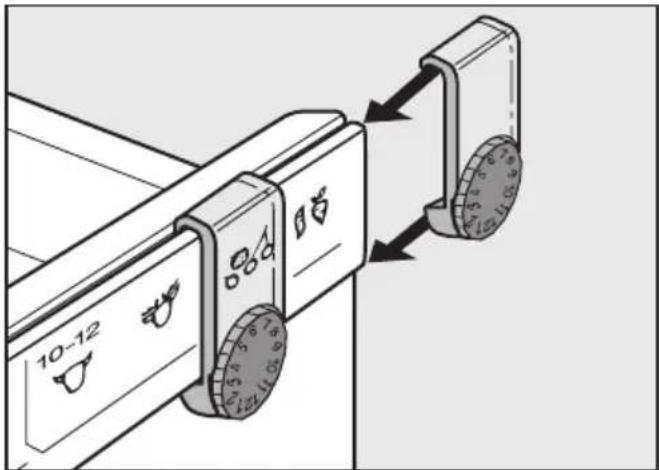

Gefriergut-Merkersystem....26

Auftauen von Gefriergut. 27

Schnellkühlen von Getränken 27

Kälte-Akku verwenden....27

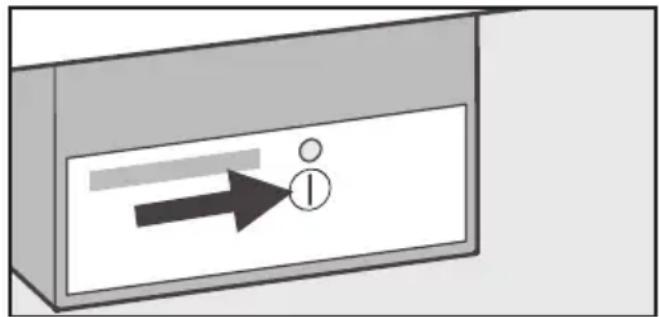

Eiswürfel produzieren 28

automatisches Abtauen 30

Reinigen 31

Außenwände, Innenraum, Zubehör 31

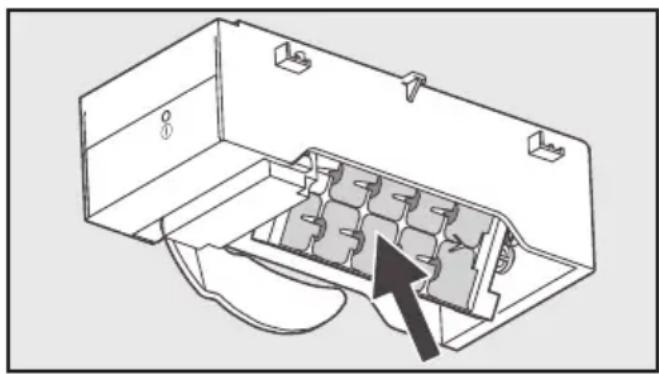

Eiswürfelschale reinigen 31

Belüftungsgitter 32

Türdichtungen 32

Rückseite - Metallgitter 32

Störungen - Was tun? 34

Kundendienst 38

Festwasseranschluss 39

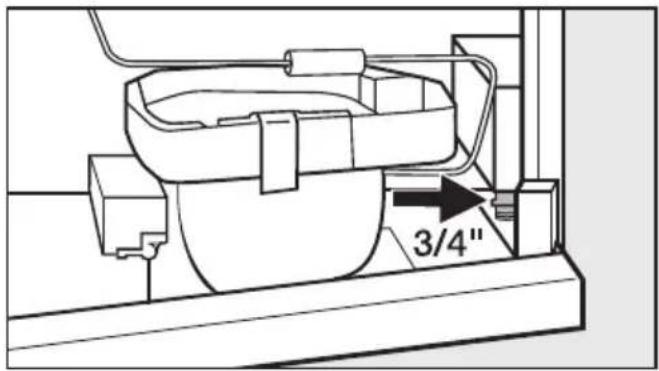

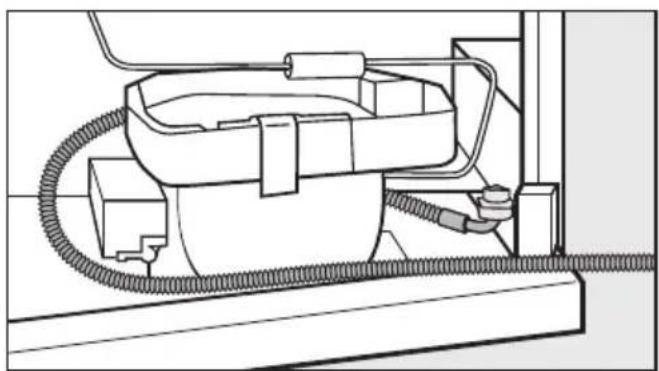

Hinweise zum Festwasseranschluss 39

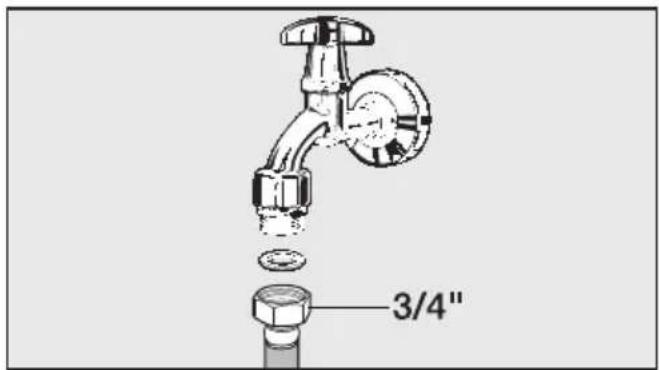

Anschluss an die Wasserzuführung 40

Elektroanschluss 41

Aufstellhinweise 42

Aufstellort 42

Klimaklasse....42

Be- und Entlüftung 42

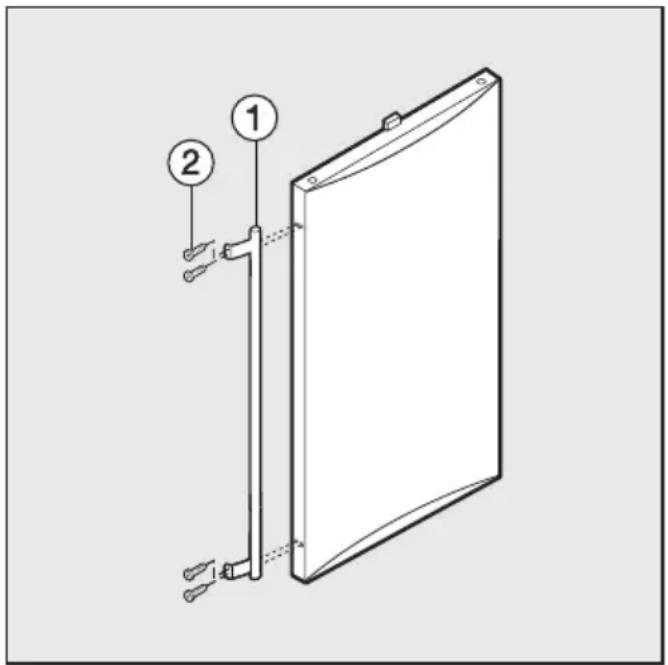

Griff befestigen 42

Gerät aufstellen 43

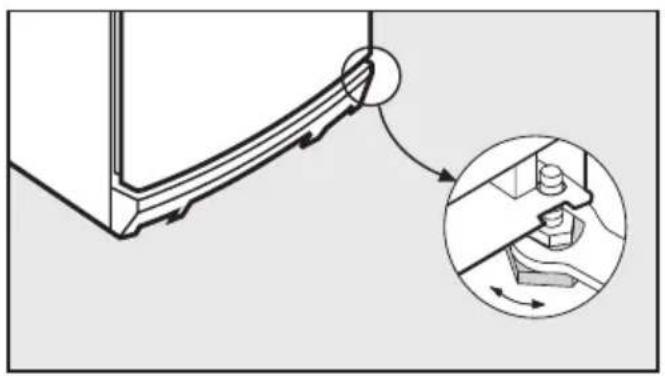

Gerät ausrichten 43

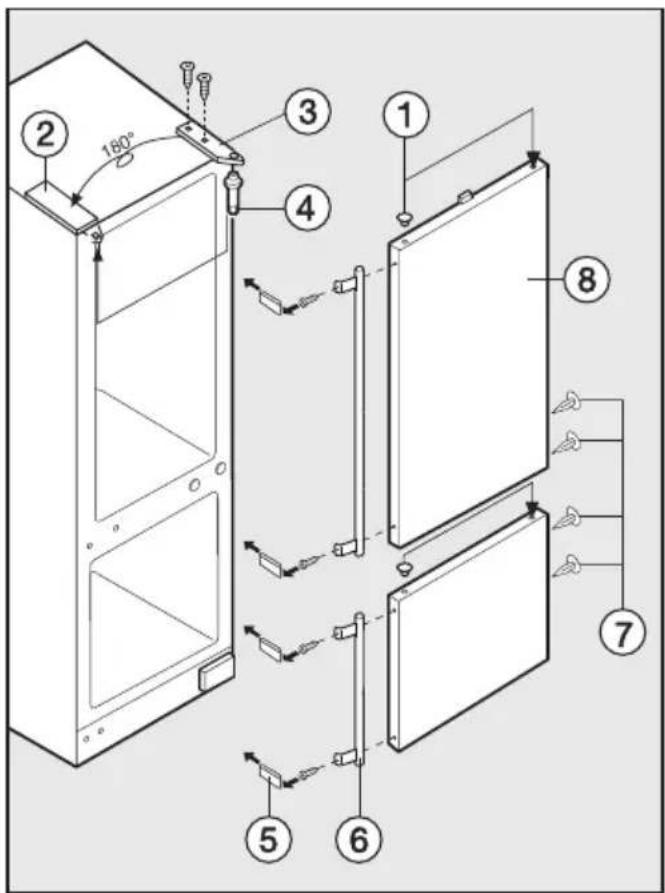

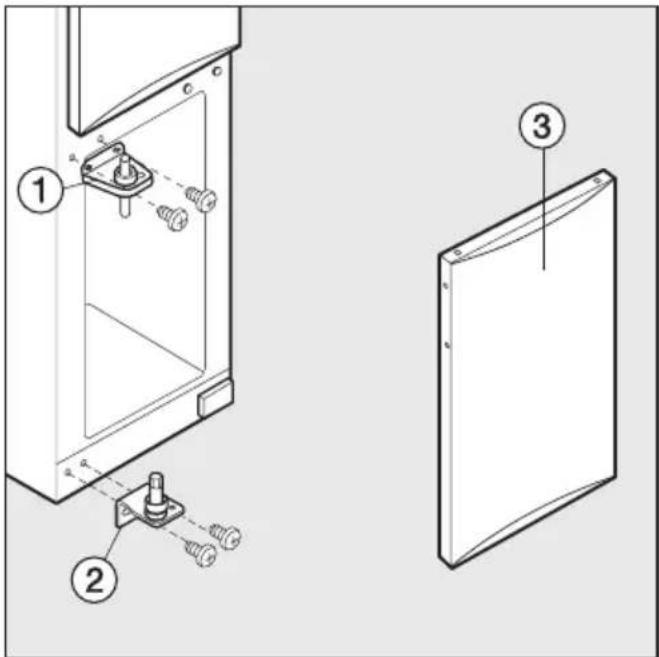

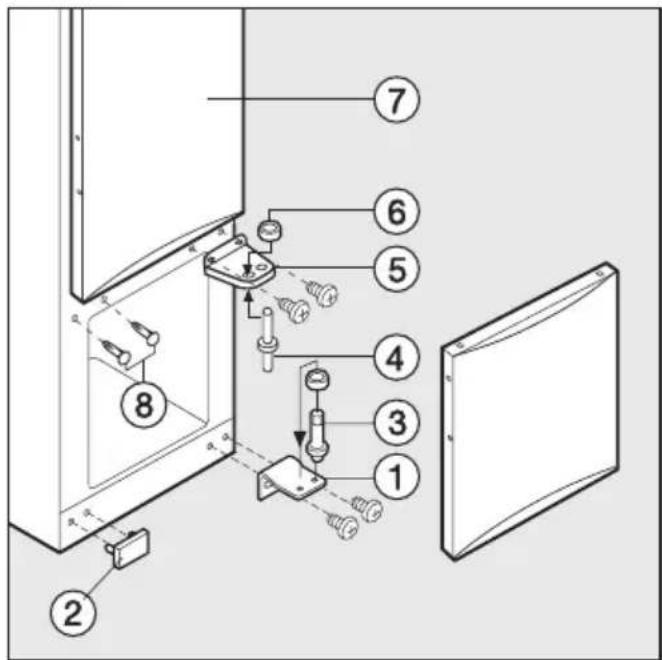

Türanschlag wechseln 44

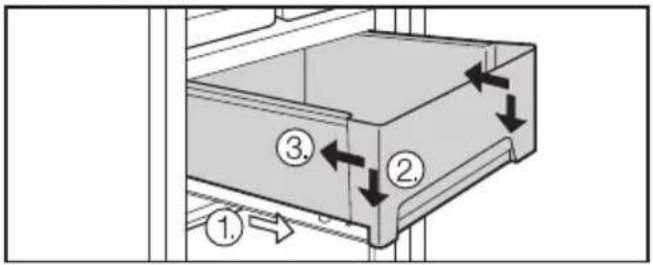

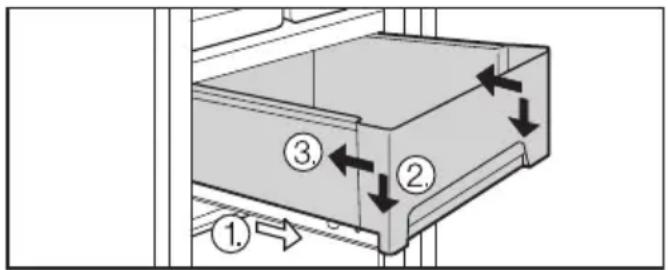

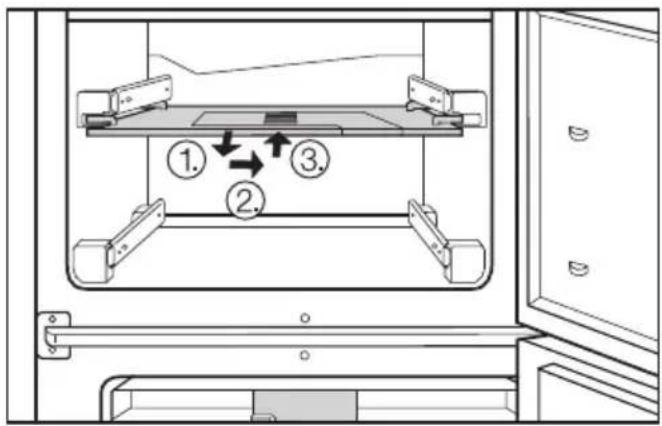

Schubfächer in der 0 °C-Zone. 46

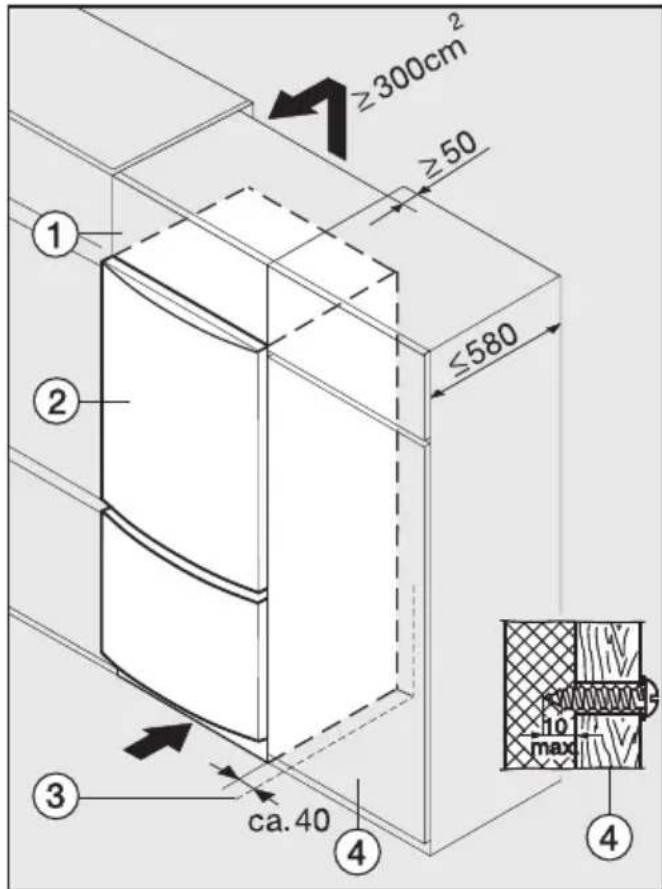

Gerät einbauen 47

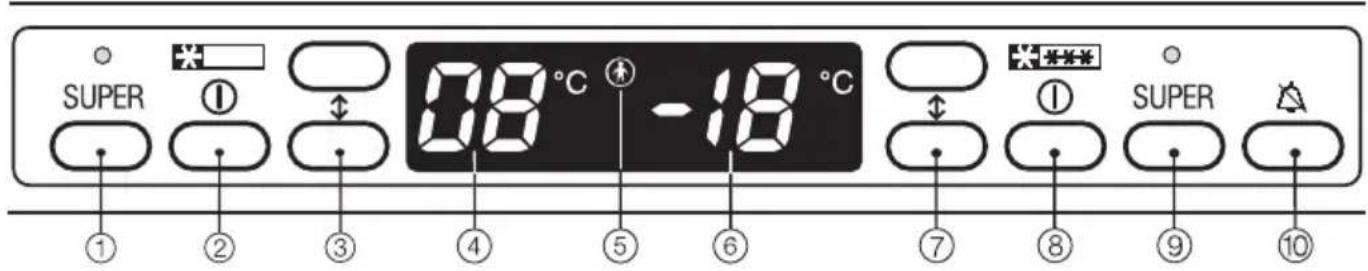

SUPER ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 08 °C -18 °C SUPER

①Superkühl-Taste und Kontrollleuchte
②Ein-/Aus-Taste Kühlraum / 0 °C-Zone
③Tasten zum Einstellen der Temperatur im Kühlraum

(oben: wärmer; unten: kälter)

④Temperaturanzeige für Kühlraum
⑤Verriegelungs-Kontrollleuchte

⑥Temperaturanzeige für Gefrierraum
⑦Tasten zum Einstellen der Temperatur im Gefrierraum

(oben: wärmer; unten: kälter)

⑧Ein-/Aus-Taste Gefrierraum
⑨Superfrost-Taste und Kontrollleuchte
⑩Tonwarner-Taste

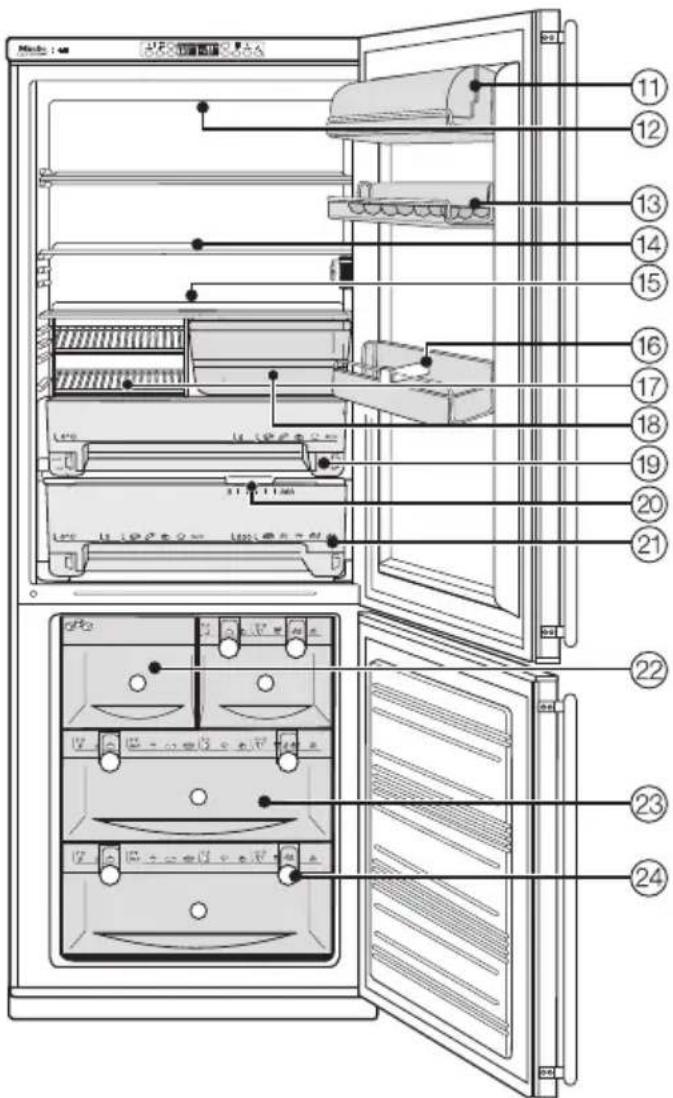

⑪Butter- und Käsefach

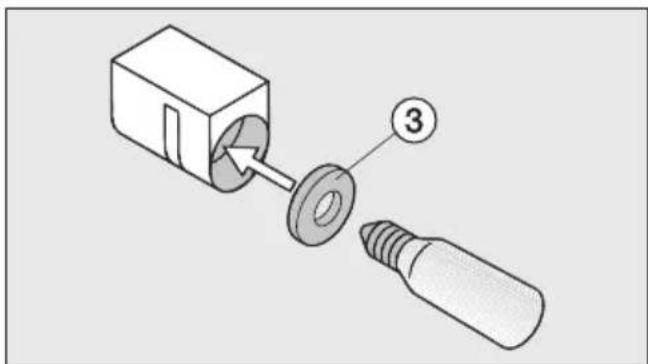

⑫Innenbeleuchtung
⑬Eierablage
⑭Abstellfläche
⑮Tauwasser-Rinne und Tauwasser-Ablaufloch
⑯Flaschenhalter
⑰Flaschenregal
⑱Obst-, Gemüseschale

⑲Trockenfach 0 °C-Zone

⑳Regler zum Einstellen der Luftfeuchtigkeit im Feuchtefach

②1Feuchtefach 0 °C-Zone

⑳Eiswürfelschublade mit automatischem Eiswürfelbereiter

⑳Gefrierschubladen mit Gefrierkalender

⑳Gefriergut-Merkersystem

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Berücksichtigen Sie beim Entsorgen des Altgerätes auch die Hinweise unter "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den

Benutzer entstehen, für die der Hersteller nicht haftet.

Der Hersteller haftet nicht für Schäden, die durch einen fehlerhaften Festwasseranschluss entstehen.

Der Anschluss an das Festwassernetz sowie sämtliche Reparaturen am Eiswürfelbereiter dürfen nur von qualifizierten Fachleuten durchgeführt werden.

Der Eiswürfelbereiter ist nicht für einen Warmwasseranschluss geeignet.

Der Festwasseranschluss darf nicht durchgeführt werden, wenn das Kühl-/Gefriergerät elektrisch angeschlossen ist.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

– der Netzstecker des Gerätes gezogen ist.
Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
– die Sicherung der Hausinstallation ausgeschaltet ist.
- die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!
Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus dem Gefrierraum in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!
Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nähr- wert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.
Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.
Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in den Kühlraum. Explosionsgefahr!
Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, im Gefrierraum. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in den Gefrierraum legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!
Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!
Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,

- angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Stellen Sie kein Speiseöl in die Kühlschranktür. Es können Spannungsrisse im Kunststoff der Tür entstehen.

Verdecken Sie nicht die Belüftungsgitter des Gerätes.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.
Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.
Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.

- Abknicken von Rohrleitungen.

- Abkratzen von Oberflächen- beschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die in Folge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Vor dem ersten Benutzen

Die Edelstahlfläche ist mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie erst nach dem Aufstellen bzw. Einbauen ab. Beginnen Sie an einer oberen Ecke.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

Der Kühlraum und der Gefrierraum sind getrennt einschaltbar, so dass Sie bei Bedarf auch nur einen Bereich einschalten können. Die 0 °C-Zone wird zusammen mit dem Kühlraum eingeschaltet.

Kühlraum / 0 °C-Zone

■ Drücken Sie die Ein-/Aus-Taste für den Kühlraum / die 0 °C-Zone.

In der Temperaturanzeige für den Kühlraum blinkt ein Strich. Der Kühlraum beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gefrierraum

■ Drücken Sie die Ein-/Aus-Taste für den Gefrierraum.

In der Temperaturanzeige für den Gefrierraum blinken Striche und der Gefrierraum beginnt zu kühlen.

Der Warnton ertönt bei der ersten Inbetriebnahme sowie bei "warmem" Gerät.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Warnton ausschalten

■ Drücken Sie die Tonwarner-Taste.

Der Warnton verstummt. In der Temperaturanzeige blinken die Striche solange, bis der eingestellte Temperaturbereich erreicht ist.

Kälte-Akku

Legen Sie den Kälte-Akku in die oberste Gefrierschublade. Nach ca.

24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Gerät ausschalten

■ Drücken Sie die jeweilige Ein-/Aus-Taste.

Die Temperaturanzeige erlischt, und die Kühlung ist ausgeschaltet. (Ist das nicht der Fall, ist die Verriegelung eingeschaltet!)

Verriegelung

Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten sichern.

Verriegelung einschalten

■Drücken Sie die Tonwarner-Taste, und halten Sie sie gedrückt.
■ Drücken Sie zusätzlich die Superfrost-Taste, und halten Sie beide Tassten gleichzeitig ca. 3 Sekunden lang gedrückt, bis die Verriegelungs-Kontrollleuchte ⚙in der Temperaturanzeige leuchtet und ein Piepston ertönt.

Das Gerät kann erst dann ausgeschaltet werden, wenn die Verriegelung wieder aufgehoben worden ist!

Verriegelung aufheben

■ Führen Sie dieselben Bedienschritte wie beim Einschalten der Verriegelung durch.

Die Verriegelungs-Kontrollleuchte in der Temperaturanzeige muss erlöschen. Das Gerät kann wieder jederzeit ausgeschaltet werden.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■ schließen Sie den Absperrhahn der Wasserzuführung,
■ reinigen Sie das Gerät, und
■ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossenen Türen Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
• je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... im Kühlraum und in der 0 °C-Zone

Im Kühlraum empfehlen wir eine Kühltemperatur von 5 °C.

In der 0 °C-Zone wird die Temperatur automatisch geregelt und liegt im Bereich von 0 °C.

...im Gefrierraum

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur im Kühl-/Gefrierraum einstellen

Die Temperatur im Kühl- und Gefrierraum können Sie mit den beiden Tasten links und rechts neben den Temperaturanzeigen einstellen.

Dabei bewirkt das Drücken der

oberen Taste: Temperatur wird wärmer unteren Taste: Temperatur wird kälter

Während des Einstellens wird die Einstell-Temperatur blinkend angezeigt.

Folgende Veränderungen können Sie in der Temperaturanzeige beim Drücken der Tasten beobachten:

• Erstes Mal drücken: Der zuletzt gewünschte Temperaturwert wird blinkend angezeigt.
• Jedes weitere Mal drücken: Der Temperaturwert verändert sich in 1 °C-Schritten.
• Taste gedrückt halten: Der Temperaturwert verändert sich fortlaufend.

Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzeige automatisch auf den tatsächlichen Temperaturwert, der momentan im Kühl- oder Gefrierraum herrscht, umgestellt.

Wenn Sie die Temperatur verstellt haben, dann kontrollieren Sie die Temperaturanzeige bei wenig gefülltem Gerät nach ca. 6 Stunden und bei vollem Gerät nach ca. 24 Stunden.

Erst dann hat sich die wirkliche Temperatur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu niedrig sein, stellen Sie die Temperatur neu ein.

Mögliche Einstellwerte für die Temperatur

Die Temperatur ist einstellbar:

• Im Kühlraum von 4 °C bis 9 °C
• Im Gefrierraum von -14 °C bis -28 °C

Das Erreichen der tiefsten Temperatur ist abhängig vom Aufstellort und der Umgebungstemperatur. Bei hoher Umgebungstemperatur ist die niedrigste Temperatur nicht unbedingt erreichbar.

Temperatur in der 0 °C-Zone einstellen

In der 0 °C-Zone wird die Temperatur automatisch bei ca. 0 °C gehalten. Wenn Sie es jedoch wärmer oder kälter wünschen, da Sie z. B. Fisch lagern möchten, dann können Sie die Temperatur verändern.

■Drücken Sie die Tonwarner-Taste ca. 7 Sekunden lang, bis in der Temperaturanzeige für den Kühlraum ein "b" und in der Temperaturanzeige für den Gefrierraum eine "0" erscheint.

Mit den beiden Tasten rechts neben der Temperaturanzeige für den Gefrierraum können Sie jetzt die Temperatur verändern.

Dabei bewirkt das Drücken der

oberen Taste: Temperatur wird wärmer unteren Taste: Temperatur wird kälter.

Die Temperatur ist in Schritten von -5 bis +5 veränderbar und wird in der Temperaturanzeige für den Gefrierraum angezeigt. Dabei entspricht ein Schritt ca. 0,5 bis 1 °C Veränderung. Steht ein "-" davor, so wird die Temperatur um diese Veränderung kälter.

■ Drücken Sie die Tonwarner-Taste kurz, um den Einstellmodus zu verlassen.
Die neue Temperatur wird vom Gerät übernommen.

Ist das Gerät ca. 5 min in dem Einstellmodus, ohne dass Sie eine Taste drücken, wird der Einstellmodus automatisch verlassen!

Temperaturanzeigen

Die Temperaturanzeigen in der Bedienblende zeigen im Normalbetrieb die Temperatur in der Mitte des Kühlraumes und die wärmste Stelle im Gefrierraum an.

Liegen die Temperaturen im Gerät nicht im möglichen Temperaturanzeigenbereich (für Kühlraum 0 °C bis 19 °C, für Gefrierraum unter 0 °C), blinken in den Temperaturanzeigen Striche.

Die Temperaturanzeigen blinken, wenn

• eine andere Temperatur eingestellt wird,
• die Temperatur im Gerät um mehrere Grade angestiegen ist, als Hinweis für einen Kälteverlust.

Dieser kurzfristige Kälteverlust ist unbedenklich, wenn er dadurch entsteht, weil

• die Gerätetür einmal länger geöffnet bleibt, z. B. zum Entnehmen oder Einlagern einer größeren Menge Gefriergut,

– Sie frische Lebensmittel einfrieren.

Ist die Temperatur im Gefrierraum für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufge- taut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich!

Die Leuchtkraft der Temperaturanzeige

Die Leuchtkraft der Temperaturanzeige ist bei Auslieferung des Gerätes auf gering eingestellt. Sobald die Tür geöffnet wird, eine Einstellung verändert wird oder ein Alarmzustand herrscht, leuchtet die Temperaturanzeige ca. 1 Minute mit größter Leuchtkraft.

Sie können die Leuchtkraft der Temperaturanzeige verändern:

• Heller: Tonwarner-Taste drücken, gedrückt halten und dabei die obere Taste neben der Temperaturanzeige für den Gefrierraum drücken.
• Dunkler: Tonwarner-Taste drücken, gedrückt halten und dabei die untere Taste neben der Temperaturanzeige für den Gefrierraum drücken.

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur im Gefrierraum nicht unbemerkt ansteigen kann.

Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton. Gleichzeitig blinkt die Temperaturanzeige für den Gefrierraum. Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und optische Signal erfolgt immer,

• wenn Sie den Gefrierraum einschalten.
• wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt.
  – wenn Sie eine größere Menge Lebensmittel einfrieren.
  – wenn ein längerer Stromausfall war.

Warnsystem einschalten

Das Warnsystem ist automatisch immer funktionsbereit. Es muss nicht extra eingeschaltet werden.

Warnton vorzeitig ausschalten

Sobald der eingestellte Temperaturbereich im Gefrierraum erreicht ist, verstummt der Warnton, und die Temperaturanzeige leuchtet konstant. Sollte Sie der Warnton jedoch stören, können Sie ihn vorzeitig ausschalten.

■Drücken Sie die Tonwarner-Taste.

Der Warnton verstummt. Die Temperaturanzeige blinkt solange weiter, bis der Alarmzustand beendet ist. Danach leuchtet sie konstant. Damit ist das Warnsystem wieder funktionsbereit.

Funktion Superkühlen

Mit der Funktion Superkühlen wird der Kühlraum sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

Superkühlen einschalten

Das Superkühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

SUPER

■Drücken Sie die Superkühl-Taste, so dass die Superkühl-Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung im Kühlraum arbeitet.

Superkühlen ausschalten

Die Funktion Superkühlen schaltet sich automatisch nach ca. 6 Stunden aus. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion Superkühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die Superkühl-Taste, so dass die Superkühl-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischenräume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Superkühlen und Superfrost verwenden

Funktion Superfrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion Superfrost einschalten.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

Superfrost einschalten

Die Funktion Superfrost muss

4 – 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion Superfrost eingeschaltet werden!

SUPER

■ Drücken Sie die Superfrost-Taste, so dass die Superfrost-Kontrollleuchte leuchtet.

Die Temperatur im Gefrierraum sinkt, da das Gerät mit höchstmöglicher Kälteleistung im Gefrierraum arbeitet.

Superfrost ausschalten

Die Funktion Superfrost schaltet sich automatisch je nach eingelegter Lebensmittelmenge nach ca. 30 bis 60 Stunden ab. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler, energiesparender Kühlleistung.

Verschiedene Kühlbereiche

Wegen der natürlichen Luftzirkulation stellen sich im Kühlraum unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Wärmster Bereich

Der wärmste Bereich ist ganz oben an der Tür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Kältester Bereich

Der kälteste Bereich ist normalerweise im Kühlschrank direkt über den Gemüseschalen. In diesem Gerät ist der kälteste Bereich jedoch in den Fächern der 0 °C-Zone.

Verwenden Sie die kältesten Bereiche im Kühlraum und in der 0 °C-Zone für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

• Fisch, Fleisch, Geflügel,
• Wurstwaren, Fertiggerichte,
  – Eier- oder Sahnespeisen / -gebäck
• frischer Teig, Kuchen-, Pizza-, Quicheteig,
• Rohmilchkäse und andere Rohmilchprodukte,
• folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Stellen Sie kein Speiseöl in die Kühlschranktür.

Es können Spannungsrisse im Kunststoff der Tür entstehen.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

0 °C-Zone verwenden

Bei einer Temperatur von 0 - 3 °C in Verbindung mit einer hohen Luftfeuchtigkeit herrschen optimale Lagerbedingungen für frische Lebensmittel. Sie können so wesentlich länger ohne Frischeverlust gelagert werden als im normalen Kühlraum.

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Achten Sie darauf beim Einkauf.

In der 0 °C-Zone wird die Temperatur automatisch nahe bei 0 °C gehalten.

Die 0 °C-Zone ist in zwei Bereiche unterteilt:

• Das Trockenfach hat eine relative Luftfeuchtigkeit von ca. 45 %.
• Das Feuchtefach hat einen Regler, mit dem Sie eine relative Luftfeuchtigkeit von 45 % bis 90 % stufenlos einstellen können. Dazu den Regler auf die gewünschte relative Luftfeuchtigkeit schieben.

Beachten Sie jedoch, dass die Luft-feuchtigkeit vom Feuchtigkeitsgehalt der eingelagerten Lebensmittel abhängt und davon, wie häufig das jeweilige Schubfach geöffnet wurde.

Bereich mit niedriger relativer Luftfeuchtigkeit ♠

■Schieben Sie den Regler des Feuchtefaches ganz nach links ♠. Es stellt sich eine relative Luftfeuchtigkeit von ca. 45 % ein.

Dieser Bereich ist geeignet zum Lagern besonders empfindlicher Lebensmittel, wie frischer Fisch, Schalentiere, Fleisch, Geflügel, Wurst, Molkereiprodukte und Feinkostsalate.

Bewahren Sie die Lebensmittel nur zugedeckt oder verpackt auf.

Ausnahme: Fleisch

Bereich mit hoher relativer Luftfeuchtigkeit ♠♦♦

■ Schieben Sie den Regler des Feuchtefaches ganz nach rechts ♠♦♦. Es stellt sich eine relative Luftfeuchtigkeit von ca. 90 % ein.

Dieser Bereich ist geeignet zum Lagern erntefrischer Produkte, wie Gemüse, Salate, Kräuter, Pilze, Kohl und einheimisches Obst.

Diese Lebensmittel gehören unverpackt in das Fach.

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern im Kühlraum. Hierzu gehören unter anderem:

• Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel in der Regel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Gemüsesorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektari- nen und Pfirsiche.

Unverpackte tierische und pflanzliche Lebensmittel

Unverpackte tierische und pflanzliche Lebensmittel trennen. Sollen die Lebensmittel zusammen gelagert werden, dann unbedingt verpackt einlagern. Damit verhindern Sie, dass mikrobiologische Veränderungen entstehen.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Fleisch

Lagern Sie Fleisch offen in dem Fach mit einer niedrigen Luftfeuchtigkeit. (Folien und Gefäße öffnen.) Die Abtrocknung der Fleischoberfläche wirkt keimhemmend und begünstigt dadurch eine bessere Haltbarkeit. Verschiedene Fleischsorten dürfen sich nicht direkt berühren, sie müssen immer durch eine Verpackung getrennt werden. Dadurch wird vorzeitiges Verderben durch eine Keimübertragung vermieden.

Nehmen Sie die Lebensmittel ca. 30 - 60 Minuten vor dem Verzehr aus der 0 °C-Zone heraus. Erst bei Raumtemperatur können sich Aroma und Geschmack entfalten.

Energiespartipps

• Häufiges und langes Öffnen der Gerätetür verursacht einen Temperaturanstieg im Gerät. Die Kältemaschine muss dann länger laufen, um die kühle Temperatur im Gerät halten zu können. Öffnen Sie die Tür nur bei Bedarf und dann so kurz wie möglich.
• Auch fehlende Ordnung im Gerät führt durch langes Suchen zu einem Temperaturanstieg im Gerät! Sortieren Sie die Lebensmittel beim Einlegen gut.
• Warme Speisen und Getränke erst abkühlen lassen, bevor Sie sie in das Gerät stellen.
  – Lebensmittel nicht zu dicht lagern, damit die Luft zwischen den einzelnen Lebensmitteln zirkulieren kann.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche vorne anheben, zur Hälfte herausziehen und nach oben bzw. nach unten wegschwenken.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann.

■Heben Sie die vordere halbe Glasplatte vorne leicht an, und schieben Sie sie vorsichtig unter die hintere Hälfte.

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Schubfächer der 0 °C-Zone

■Zum Be- und Entladen ziehen Sie das jeweilige Schubfach ganz heraus, fassen Sie es hinten an, und heben Sie es nach oben hin ab.

■ Zum Einsetzen des Schubfaches, legen Sie das Schubfach auf die vollständig herausgezogenen Auszugsschienen ①. Die Auszugsschienen müssen vorne an die Schubfachfront anstoßen ②! Schieben Sie das Schubfach ein ③.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlraumtemperatur der Verkaufstruhe. Ist die Kühlraumtemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollten Gemüse und Obst vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
  – Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit - Gummiringen - Kunststoff-Klipsen - Bindfäden oder - kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Bei einer größeren Menge als 2 kg frischer Lebensmittel schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion Superfrost ein (siehe "Superfrost verwenden").

Einlegen

Die Lebensmittel können im gesamten Bereich des Gefrierraumes eingefroren werden.

Im Luftspalt zwischen der Gefrierraumdecke und der obersten Kälteplatte darf auf keinen Fall Gefriergut gelagert werden, auch keine flachen Packungen. Der Freiraum ist wichtig für eine einwandfreie Luftzirkulation und damit für die Gerätefunktion.

Jede Gefrierschublade und die Abstellplatte können mit maximal 25 kg beladen werden!

Zum Einfrieren von großem Gefriergut, wie z. B. Pute oder Wild, kann die Abstellplatte zwischen zwei Gefrierschubladen herausgenommen werden. Damit erhalten Sie über zwei Schubfachhöhen Platz.

Gefrieren und Lagern

■ Nehmen Sie jeweils die Gefrierschublade über und unter der Abstellplatte heraus.

■ Drücken Sie hinten unter der Abstellplatte den Haken nach unten ①, und ziehen Sie die Abstellplatte nach vorne heraus ②.

Wenn Sie die Abstellplatte wieder ein- setzen wollen, schieben Sie die Abstell- platte nach hinten, und rasten Sie sie hörbar ein.

■Lagern Sie gleichartiges Gefriergut immer zusammen ein, um unnötig langes Öffnen der Tür beim Suchen zu vermeiden und Energie zu sparen.

■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 – 12 dargestellt.

10-12

■ Schieben Sie die Plakette vom Rand der Gefrierschublade auf die Führungsschiene.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
  – bei Raumtemperatur,
• im Kühlschrank.

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Schnellkühlen von Getränken

Zum Schnellkühlen von Getränken schalten Sie das Superkühlen ein. Sollten Sie dennoch Flaschen in den Gefrierraum legen, nehmen Sie die Flaschen spätestens nach einer Stunde wieder heraus, da die Flaschen sonst platzen!

Kälte-Akku verwenden

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur im Gefrierraum.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

Der automatische Eiswürfelbereiter benötigt zum Betrieb einen Festwasseranschluss.

Eiswürfelbereiter einschalten

■ Schalten Sie den Gefrierraum an.
- Öffnen Sie die obere linke Schublade im Gefrierraum.

■Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter, so dass die Kontrollleuchte leuchtet.
■Schließen Sie die Schublade.

Es können nur Eiswürfel produziert werden, wenn die Schublade vollständig geschlossen ist.

Nach der ersten Inbetriebnahme kann es bis zu 24 Stunden dauern, bis die ersten Eiswürfel aus dem Eiswürfelbereiter in die Schublade fallen.

Nach erneutem Aus- und Einschalten des Eiswürfelbereiters dauert dieser Vorgang max. 6 Stunden.

Die ersten drei Eiswürfelproduktionen dürfen nicht verzehrt werden!

So gewährleisten Sie, dass die Wasserzuführung vor Gebrauch durchgespült wird.

Dies gilt sowohl bei Inbetriebnahme als auch nach längerer Außerbetriebnahme des Gerätes.

Größere Mengen Eiswürfel produzie- ren

Die Produktionsmenge der Eiswürfel richtet sich nach der Temperatur im Gefrierraum: Je niedriger die Temperatur ist, desto mehr Eiswürfel werden in einem gewissen Zeitabschnitt produziert.

Sobald die Eiswürfel-Schublade voll ist, wird die Eiswürfelproduktion automatisch eingestellt.

Wenn Sie eine größere Menge Eiswürfel benötigen,

■tauschen Sie die volle Eiswürfel-Schublade mit der Schublade rechts daneben aus.

Sobald die Schublade geschlossen ist, beginnt der Eiswürfelbereiter wieder mit der Produktion.

Eiswürfelbereiter ausschalten

Wenn Sie keine Eiswürfel produzieren möchten, können Sie den Eiswürfelbereiter unabhängig vom Gefrierraum ausschalten.

■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter, bis die Kontrollleuchte erlischt.

Wenn der Eiswürfelbereiter abgeschaltet ist, kann die Eiswürfel-Schublade auch zum Einfrieren und Lagern von Lebensmitteln genutzt werden.

Kühlraum und 0 °C-Zone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand des Kühlraumes und 0 °C-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da der Kühlraum und 0 °C-Zone automatisch abtauen.

Das Tauwassser läuft über eine Tauwasser-Rinne und durch ein Tau wasser-Ablaufrohr in ein Verdunstungs-system an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufrohr sauber halten.

Gefrierraum

Das Gerät ist mit einem "No-frost"-System ausgerüstet, wodurch das Gerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt der Gefrierraum immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an!

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Verwenden Sie für die Edelstahlfläche ein geeignetes Edelstahl-Pflegemittel!

Achten Sie darauf, dass kein Wasser in die Elektronik, Beleuchtung oder in die Belüftungsgitter gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät durch Drücken beider Ein-/Aus-Tasten aus, und ziehen Sie den Netzstecker.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Außenwände, Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine. Die Butterdose ist spülmaschinengeeignet.

■ Reinigen Sie das Gerät mindestens einmal im Monat.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr im Kühlraum häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■Reinigen Sie die Edelstahlfläche mit einem geeigneten Pflegemittel.
■Wischen Sie die Außenwände, Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Eiswürfelschale reinigen

Bevor die Eiswürfel in die Schublade fallen, sammeln sie sich in einer Schale im Eiswürfelbereiter.

Durch regelmäßiges Reinigen dieser Schale vermeiden Sie, dass Eis- bzw. Wasserreste in der Schale verbleiben.

■ Schließen Sie das Gerät elektrisch an.
■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter, so dass die Kontrollleuchte leuchtet.
■ Entleeren Sie die Eiswürfelschublade.

■ Halten Sie die Ein-/Aus-Taste am Eiswürfelbereiter ca. 10 Sekunden gedrückt (nach 1 Sekunde schaltet sich der Eiswürfelbereiter aus und die Kontrollleuchte erlischt).

Die Kontrollleuchte blinkt.

■ Schieben Sie die Eiswürfelschublade innerhalb der nächsten 60 Sekunden ganz ein.

Anschließend dreht sich die Eiswürfelschale in eine schräge Position, so dass sie gereinigt werden kann:

■Warten Sie, bis die Bewegung der Eiswürfelschale abgeschlossen ist.
■ Entnehmen Sie die Eiswürfelschubla- de.
■ Reinigen Sie nun die Eiswürfelschublade und die Eiswürfelschale mit warmem Wasser und etwas Spülmittel.
■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter.

Die Eiswürfelschale dreht sich in ihre Ausgangsposition zurück.

■ Eiswürfelschublade wieder einsetzen und schließen.

Nach max. 6 Stunden beginnt der Eiswürfelbereiter wieder mit der Produktion von Eiswürfeln.

Dieser Vorgang sollte auch dann durchgeführt werden, wenn der Eiswürfelbereiter für längere Zeit außer Betrieb gesetzt wird.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtungen

Behandeln Sie die Türdichtungen nicht mit Ölen oder Fetten. Sie werden sonst mit der Zeit porös.

Reinigen Sie die Türdichtungen regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■ Setzen Sie alle Teile in den Kühlraum und 0 °C-Zone.
■ Legen Sie die Lebensmittel in den Kühlraum und die 0 °C-Zone, schließen Sie die Gerätetüren, stecken Sie den Netzstecker in die Steckdose, und schalten Sie den Kühl- und Gefrierraum ein.
■ Schalten Sie die Funktion Superfrost ein, damit der Gefrierraum schnell kalt wird. Die Kontrollleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in den Gefrierraum, sobald die Temperatur im Gefrierraum tief genug ist.
■Schalten Sie die Funktion Superfrost durch Drücken der Superfrost-Taste aus. Die Kontrollleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... nach dem Einschalten des Gerätes, insbesondere nach der ersten Inbetriebnahme, ungewöhnliche Geräusche zu hören sind?

Schalten Sie das Gerät zunächst aus, um folgende Dinge zu überprüfen:

■Steht das Gerät fest und eben?
■Sehen Sie nach, ob nebenstehende Möbel bei laufender Kältemaschine in Schwingung gesetzt werden.
■Haben Sie darauf geachtet, dass alle Teile an der Geräterückwand frei schwingen können?
■ Haben Sie den Kabelhalter von der Geräterückseite entfernt? Er könnte Schwingungsgeräusche verursachen.
■ Sitzen die herausnehmbaren Teile richtig im Gerät?
■ Berühren sich Flaschen oder Gefäße?

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

... der Kühl- bzw. Gefrierraum nicht kühlt?

■ Prüfen Sie, ob die jeweilige Zone eingeschaltet ist. Die entsprechende Temperaturanzeige muss leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gefrierraumtür nicht mehrmals hintereinander öffnen lässt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur im Kühl- bzw. Gefrierraum zu kalt ist?

■Stellen Sie Temperatur wärmer ein.
■ Die Funktion Superfrost bzw. Superkühlen wurde vergessen auszuschalten. Die jeweilige Kontrollleuchte ist an.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ob das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes staubig ist.

■ Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... der Warnton ertönt und die Temperaturanzeige des Gefrierraumes blinkt?

Der Gefrierraum ist in Abhängigkeit von der eingestellten Temperatur zu warm, weil

■die Gefrierraumtür häufig geöffnet wurde oder große Mengen Lebensmittel frisch eingefroren wurden.
■die Belüftungsgitter verdeckt wurden.
■ein längerer Stromausfall war.

Wenn die Störungen behoben wurden, leuchtet die Temperaturanzeige des Gefrierraumes konstant und der Warnton verstummt.

... in den Temperaturanzeigen ein Strich leuchtet/blinkt?

Kontrollieren Sie ca. 6 Stunden nach dem Einschalten des Gerätes die Temperaturanzeigen. Es wird nur dann eine Temperatur angezeigt, wenn die Temperatur im Gerät im anzeigbaren Bereich liegt.

... in der Temperaturanzeige "F1" bis "F5" erscheinen?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... in der Temperaturanzeige ein "nA" erscheint?

Die Temperatur des Gefrierraumes war zwischenzeitlich durch einen Stromausfall in den letzten Tagen oder Stunden zu hoch angestiegen.

■ Drücken Sie die Tonwarner-Taste, so lange "nA" leuchtet.

In der Temperaturanzeige erscheint die wärmste Temperatur, die sich während des Stromausfalls im Gefrierraum eingestellt hatte.

Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut waren. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Die wärmste Temperatur wird ca. 1 Minute angezeigt. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierraumtemperatur.

... sich der Eiswürfelbereiter nicht einschalten lässt?

■ Prüfen Sie, ob das Gerät elektrisch angeschlossen ist.

... der Eiswürfelbereiter keine Eiswürfel produziert?

■ Wurde die Wasserzuführung vor der ersten Inbetriebnahme entlüftet?
■ Prüfen Sie, ob der Eiswürfelbereiter eingeschaltet ist.
■ Prüfen Sie, ob der Gefrierraum eingeschaltet ist.
■ Prüfen Sie, ob die Wasserzuführung geöffnet ist.
■ Prüfen Sie, ob die Eiswürfel-Schubla-de vollständig geschlossen ist.

Bedenken Sie, dass es bis zu 24 Stunden dauern kann, bis die ersten Eiswürfel produziert werden.

... die Kontrollleuchte am Eiswürfelbereiter blinkt?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... die Superfrost-Kontrollleuchte bzw. die Superkühl-Kontrollleuchte nicht leuchtet, die Kältemaschine aber läuft?

Die Kontrollleuchte ist defekt. Rufen Sie den Kundendienst.

... sich das Gerät nicht ausschalten lässt?

Die Verriegelung ist eingeschaltet.

... die Innenbeleuchtung nicht mehr funktioniert?

■ War die Kühlraumtür länger geöffnet? Die Beleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

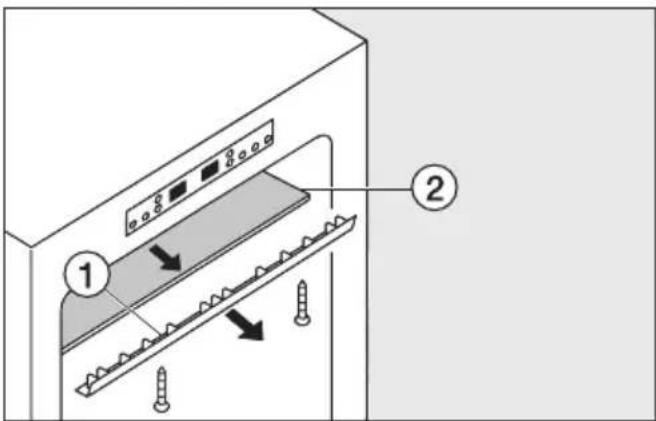

Die Beleuchtung befindet sich hinter einer Abdeckung im Kühlraum oben und besteht aus zwei Glühlampen. Wenn die Glühlampen defekt sind, dann:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

■Schrauben Sie die Halteleiste ①ab, und ziehen Sie sie nach vorne hin ab.
■ Nehmen Sie die Glasplatte ② vorsichtig heraus.
■Wechseln Sie die defekte Glühlampe aus.

Anschlussdaten der Glühlampen: 220 - 240 V, max. 25 W, Sockel E 14

■ Drehen Sie die neue Glühlampe in die Fassung. Beim Eindrehen auf sauberen Sitz der Dichtung ③ach-ten.

■ Schieben Sie die Glasplatte wieder vorsichtig ein, und befestigen Sie die Halteleiste.

... der Boden des Kühlraumes nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

D Deutschland

0800-2244666

A Österreich

050 800 300*

(* österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Hinweise zum Festwasseranschluss

Der Festwasseranschluss darf nur von qualifizierten Fachleuten durchgeführt werden.

Die Wasserqualität muss der Trinkwasserverordnung des jeweiligen Landes entsprechen, in dem das Gerät betrieben wird.

• Alle Geräte und Vorrichtungen, die für die Zuführung des Wassers zum Gerät verwendet werden, müssen den gültigen Vorschriften des jeweiligen Landes entsprechen.
  – Die Wasserzuführung zum Gerät muss über eine Kaltwasserleitung erfolgen.
• Der Wasserdruck muss zwischen 1,5 und 6 bar liegen.
• Der Edelstahlschlauch hat eine Länge von 1,5 m. Eine Verlängerung ist nur mit dem 1,5 m langen WPS-Verlängerungsschlauch zulässig. Dieser muss von einem Fachmann montiert werden.
  Der Verlängerungsschlauch ist beim Miele-Kundendienst erhältlich.
• Zwischen dem Edelstahlschlauch und dem Hauswasseranschluss muss ein Absperrhahn vorhanden sein, um im Bedarfsfall die Wasserzuführung unterbrechen zu können.

Achten Sie darauf, dass der Absperrhahn auch im eingebauten Zustand des Gerätes zugänglich ist.

Sofern der Edelstahlschlauch noch nicht an Ihrem Gerät montiert ist,

3/4"

■ befestigen Sie den Edelstahlschlauch am Magnetventil an der unteren Geräterückseite.

Achten Sie auf einen festen und dichten Sitz der Verschraubungen.

Falls sich der Absperrhahn der Wasserzuführung links von Ihrem Gerät befindet, müssen Sie den Edelstahlschlauch so verlegen, wie in der folgenden Abbildung dargestellt:

Anschluss an die Wasserzuführung

Der Festwasseranschluss darf nicht durchgeführt werden, wenn das Kühl-/Gefriergerät elektrisch angeschlossen ist.

Zum Anschluss an die Wasserzuführung ist ein Absperrhahn mit einem ^3/_4 " Anschlussgewinde erforderlich.

3/4"

■Schließen Sie den Edelstahlschlauch an den Absperrhahn an.
■Achten Sie auf einen festen Sitz der Verschraubung.
- Öffnen Sie vorsichtig den Absperrhahn der Wasserzuführung und prüfen Sie das gesamte Wassersystem auf Dichtheit.

Vor der ersten Inbetriebnahme ist die Wasserzuführung von einem qualifizierten Fachmann zu entlüften.

■ Schließen Sie das Gerät jetzt elektrisch an (siehe "Elektroanschluss").
■ Schieben Sie das Gerät in die gewünschte Position.

Beachten Sie, dass der Edelstahl- schlauch dabei nicht geknickt oder be- schädigt wird.

Nach max. 24 Stunden fallen die ersten Eiswürfel aus dem Eiswürfelbereiter in die Schublade.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Aufstellort

Modelle ohne Seitenwandheizung nicht mit einem weiteren Kühl-/Gefriergerät unmittelbar "side-by-side" aufstellen, da sonst Kondenswasser zwischen den beiden Geräten entsteht.

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur

SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren

Temperaturen im Gerät führen, so dass das Gefriergut eventuell antauen kann!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist.

Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

Griff befestigen

Wenn Sie den Türanschlag nicht wechseln müssen, schrauben Sie jetzt den Türgriff an die Gerätetür.

■ Schrauben Sie den Griff ①mit den Schrauben ②auf die Türlöcher.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Türanschlag wechseln

Ist ein anderer Türanschlag erforderlich, muss er gewechselt werden.

■ Schließen Sie die untere Gerätetür.

■Schrauben Sie den unteren Scharnierwinkel ①ab, und nehmen Sie die Gerätetür nach unten hin ab.

■Nehmen Sie die Unterlegscheibe und den Scharnierbolzen ③aus dem Scharnierwinkel, und schrauben Sie sie in das zweite Loch des Scharnierwinkels wieder ein. (Der Scharnierbolzen kann mit dem Innensechskant des beiliegenden Gabelschlüssels heraus und herein geschraubt werden.)

■ Heben Sie das Abdeckteil ②ab und decken Sie damit die freien Löcher auf der Gegenseite zu.

■ Schrauben Sie bei geschlossener oberer Gerätetür den oberen Scharnierwinkel ⑤ab, und nehmen Sie die obere Gerätetür ⑦nach unten hin ab.

■ Nehmen Sie den Scharnierbolzen ④ und die Buchse ⑥ aus dem Schar - nierwinkel, und setzen Sie sie in das danebenliegende Loch des Schar- nierwinkels.

■ Setzen Sie die Stopfen ⑧auf der Ge-genseite wieder ein.

180° 2 3 4 1 8 5 6 7

■ Entfernen Sie die Abdeckplatte ②.

■ Schrauben Sie den Lagerbock ③ab, drehen Sie ihn um 180°, und schrauben Sie ihn auf der Gegenseite wieder an.

■ Schrauben Sie aus dem Lagerbock ③den Scharnierbolzen ④mit dem Innensechskant des beiliegenden Gabelschlüssels heraus, und schrauben Sie ihn von unten wieder in den Lagerbock.

■ Rasten Sie die Abdeckkappe ②auf der Gegenseite wieder auf.
■ Nehmen Sie die Stopfen ①aus den Türlagerbuchsen, und setzen Sie sie auf der anderen Seite ein.
■ Rasten Sie die Abdeckteile ⑤ vorne aus und schieben Sie sie weg.
■ Schrauben Sie die Türgriffe ⑥ab, und setzen Sie die Türgriffe und Stopfen ⑦jeweils auf die andere Seite.
■ Rasten Sie die Abdeckteile ⑤wieder auf.
■Hängen Sie die obere Gerätetür ⑧ in den Scharnierbolzen ④, und schließen Sie die Gerätetür.

■Schrauben Sie den Scharnierwinkel ①auf der anderen Seite am Gehäuse fest (der Scharnierbolzen muss in der Türlagerbuchse der oberen Gerätetür stecken).
■Hängen Sie die untere Gerätetür ③ in den oberen Scharnierwinkel ①, und schließen Sie die Gerätetür.
■Stecken Sie den unteren Scharnierwinkel ②in die Türlagerbuchse der unteren Gerätetür, und schrauben Sie ihn am Gehäuse fest.
■ Richten Sie die Gerätetüren mit Hilfe der Langlöcher in den Scharnierwinkeln aus, und ziehen Sie alle Schrauben fest.

Schubfächer in der 0 °C-Zone

■ Ziehen Sie das jeweilige Schubfach ganz heraus, fassen Sie es hinten an, und heben Sie es nach oben hin ab.

■Ziehen Sie den Schubfach-Deckel nach vorne heraus ①.
■Schieben Sie den Schubfach-Deckel in Richtung späterer Türöffnungsseite ②, und setzen Sie ihn wieder in die Führungsschienen ein.
■Schieben Sie den Schubfach-Deckel in das Gerät ③, bis die Lagerzapfen einrasten.

■ Setzen Sie das Schubfach dicht zur Türöffnungsseite hin auf die vollständig herausgezogenen Auszugsschienen ①. Die Auszugsschienen müssen vorne an die Schubfachfront anstoßen ②! Das Schubfach rastet ein. Nun können Sie das Schubfach einschieben ③.

Achten Sie darauf, dass der Schubfach-Deckel das Schubfach wirklich zudeckt!

≥300cm² ≥50 ≤580 ① ② ③ ca. 40 ④ ④ 10 max

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzusehen.

Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300 cm² betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht. Je größer der Lüftungsquerschnitt, umso energiesparender arbeitet das Gerät.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Aufstellen des Gerätes neben einer Wand ③ist scharnierseitig

zwischen Wand und Gerät ②ein Distanzabstand von ca. 40 mm erforderlich, damit sich die Gerätetür wegen des Griffes vollständig öffnen lässt.

Wenn Sie Ihr Gerät an den angrenzen- den Küchenmöbeln ④befestigen

oder Distanzleisten zwischen Gerät und Wand anbringen wollen, müssen Sie folgendes beachten:

■Überprüfen Sie, ob sich die Gerätetür nach dem Befestigen noch richtig öffnen lassen wird.

■Befestigen Sie das Gerät ②mit Blechschrauben an den Küchenmöbeln ④. Die Einschraubtiefe darf max. 10 mm nicht überschreiten!

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
