Gebrauchs- und Montageanweisung

Kühl-Gefrier-Kombination mit PerfectFresh-Zone, NoFrost und Eiswürfelbereiter KFN 8701 SE ed

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 512 390

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Wie können Sie Energie sparen? 11

Gerät ein- und ausschalten....12

PerfectFresh-Zone 12

Gefrierzone 12

Verriegelung. 13

Bei längerer Abwesenheit 13

Die richtige Temperatur....14

in der PerfectFresh-Zone 14

Temperatur in der PerfectFresh-Zone einstellen 14

in der Gefrierzone 15

Temperatur in der Gefrierzone einstellen....15

Temperaturanzeigen 16

Die Leuchtkraft der Temperaturanzeige 16

Tonwarner 18

Temperaturalarm 18

Türalarm....18

Warnsystem einschalten 18

Warnton vorzeitig ausschalten....18

Superkühlen und Superfrost verwenden....19

Funktion Superkühlen 19

Was passiert beim Einfrieren frischer Lebensmittel?......19

Funktion Superfrost 20

PerfectFresh-Zone gut nutzen 21

Fächer in der PerfectFresh-Zone nutzen....21

Bereich mit niedriger relativer Luftfeuchtigkeit ♠ 22

Bereich mit hoher relativer Luftfeuchtigkeit ♠♦♦ 22

Für die PerfectFresh-Zone ungeeignete Lebensmittel 22

Lebensmittel richtig lagern 23

Obst und Gemüse 23

Unverpackte tierische und pflanzliche Lebensmittel 23

Eiweißreiche Lebensmittel 23

Fleisch....23

Innenraum gestalten 24

Gefrieren und Lagern 25

Maximales Gefriervermögen 25

Fertige Tiefkühlkost einlagern 25

Lebensmittel selbst einfrieren 25

Vor dem Einfrieren beachten 25

Verpacken....26

Vor dem Einlegen 26

Einlegen 26

Gefrierkalender 27

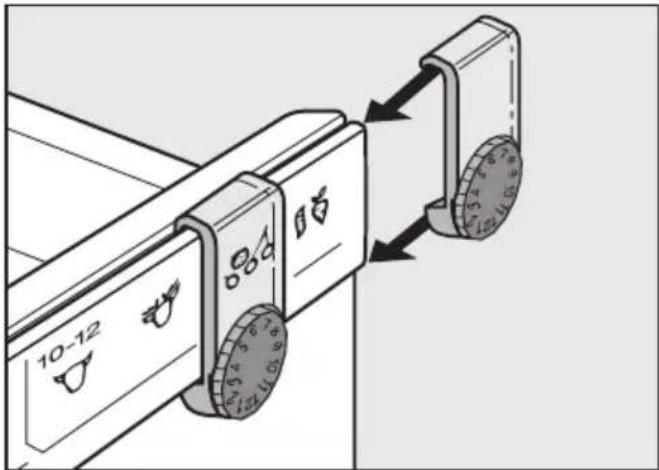

Gefriergut-Merkersystem....27

Auftauen von Gefriergut. 27

Schnellkühlen von Getränken 28

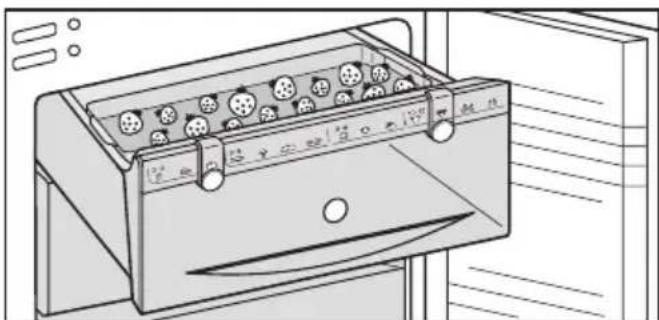

Gefriertablett nutzen 28

Kälte-Akku verwenden....28

Eiswürfel produzieren 29

automatisches Abtauen. 31

Reinigen 32

Außenwände, Innenraum, Zubehör 32

Eiswürfelschale reinigen 32

Belüftungsgitter 33

Türdichtungen 33

Rückseite - Metallgitter 33

Was tun, wenn ... ? 35

Ursachen von Geräuschen 38

Kundendienst 39

Festwasseranschluss 40

Hinweise zum Festwasseranschluss 40

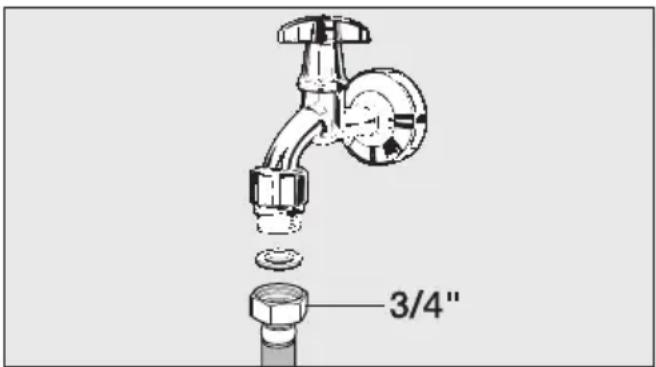

Anschluss an die Wasserzuführung 40

Elektroanschluss 42

Aufstellhinweise 43

Aufstellort 43

Klimaklasse....43

Be- und Entlüftung 43

Gerät aufstellen 43

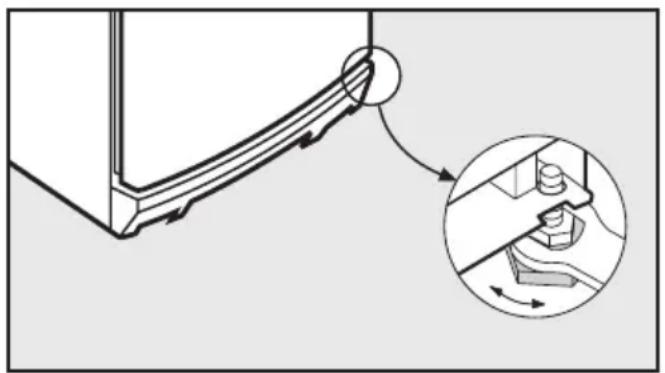

Gerät ausrichten 43

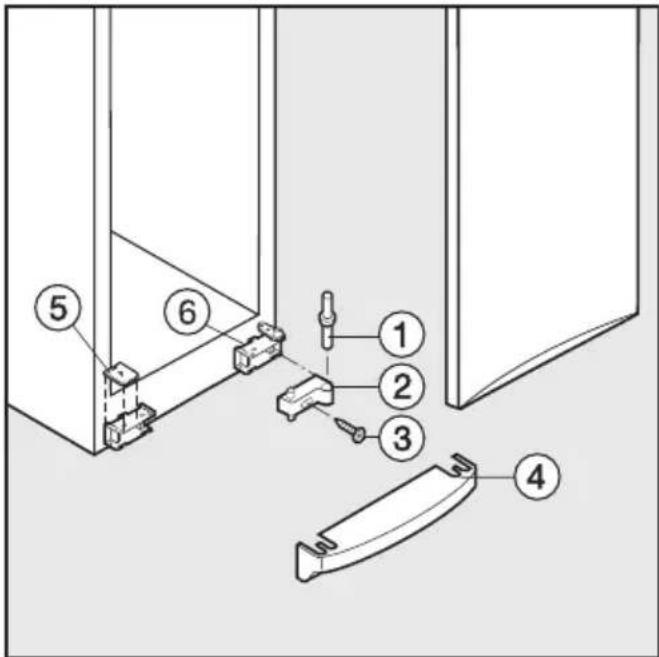

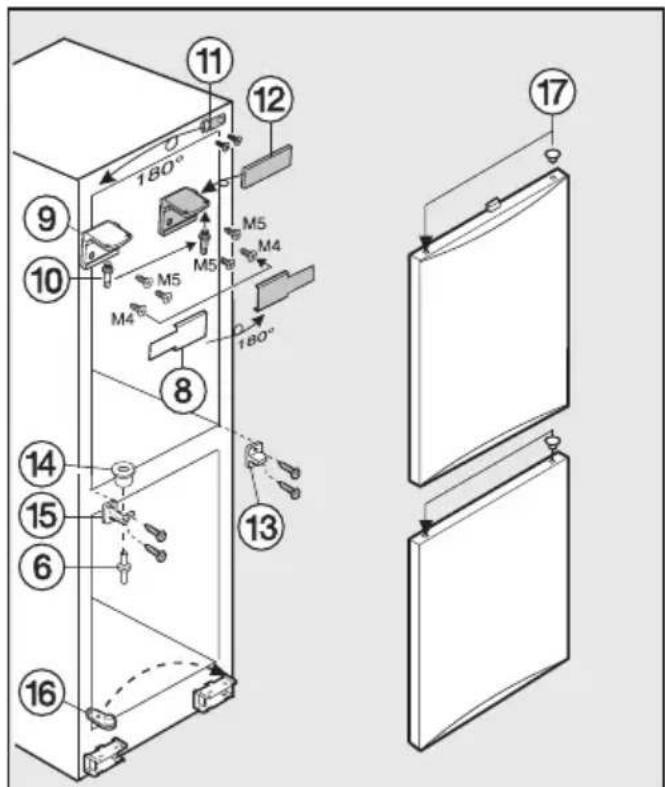

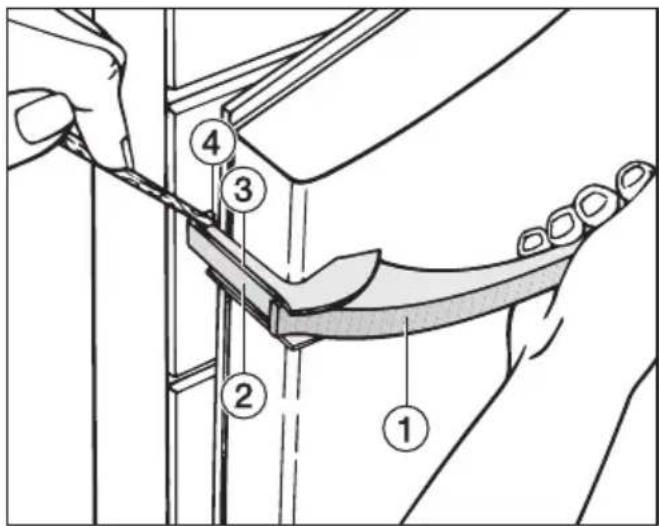

Türanschlag wechseln 44

Gerät einbauen 48

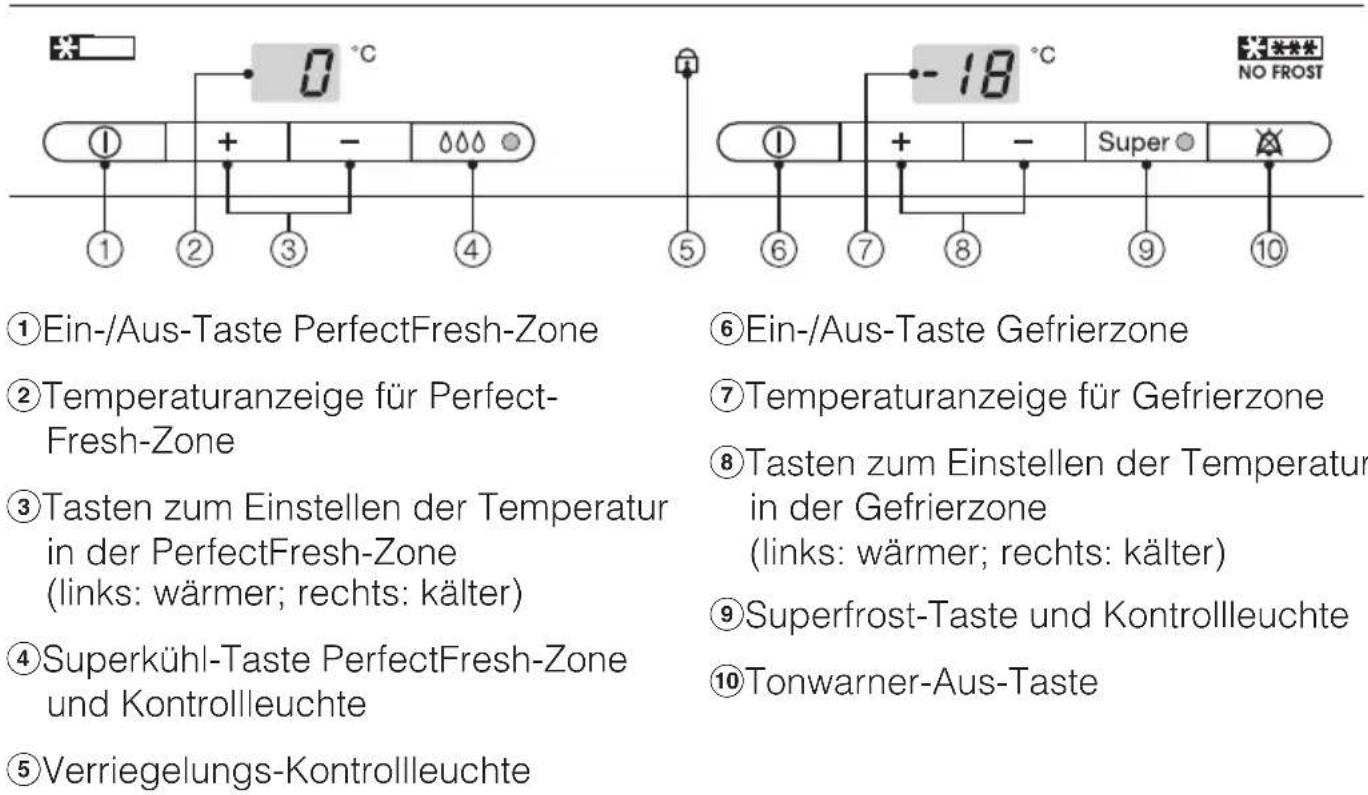

①Ein-/Aus-Taste PerfectFresh-Zone

②Temperaturanzeige für Perfect-Fresh-Zone

③Tasten zum Einstellen der Temperatur in der PerfectFresh-Zone (links: wärmer; rechts: kälter)

④Superkühl-Taste PerfectFresh-Zone und Kontrollleuchte

⑤Verriegelungs-Kontrollleuchte

⑥Ein-/Aus-Taste Gefrierzone

⑦Temperaturanzeige für Gefrierzone

⑧Tasten zum Einstellen der Temperatur in der Gefrierzone (links: wärmer; rechts: kälter)

⑨Superfrost-Taste und Kontrollleuchte

⑩Tonwarner-Aus-Taste

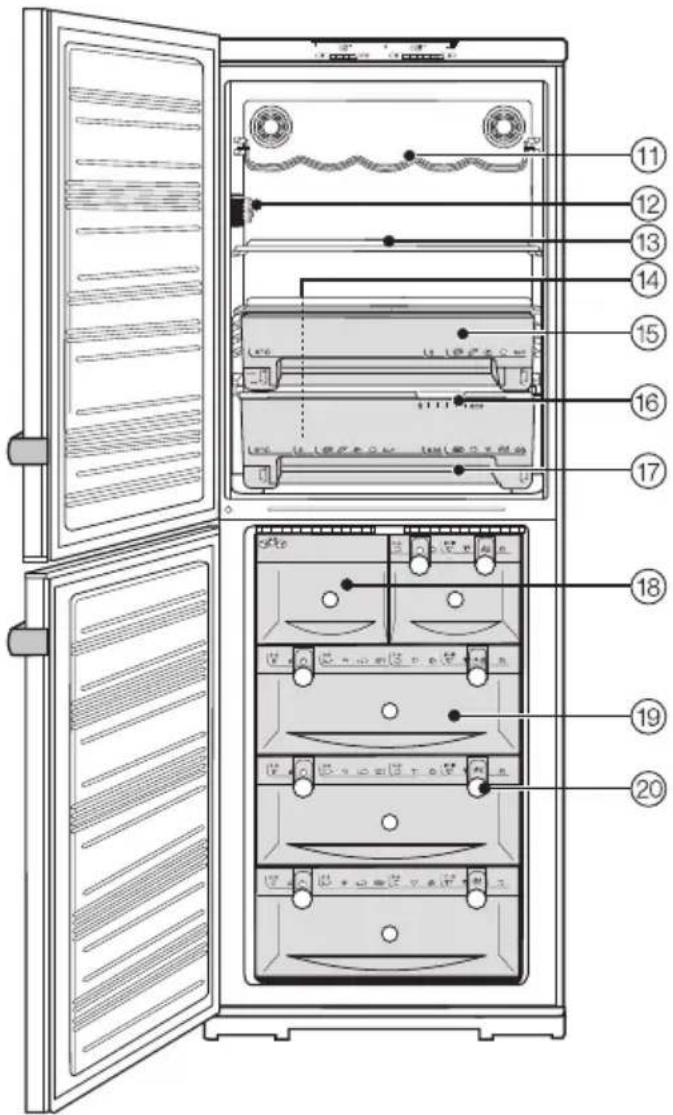

⑪Flaschenablage für Sekt- und Pikkoloflaschen
⑫Innenbeleuchtung
⑬Abstellfläche
⑭Tauwasser-Rinne und Tauwasser-Ablaufloch
⑮Trockenfach PerfectFresh-Zone
⑯Regler zum Einstellen der Luftfeuchtigkeit im Feuchtefach
⑰Feuchtefach PerfectFresh-Zone
⑱Eiswürfelschublade mit automatischem Eiswürfelbereiter
⑲Gefrierschubladen mit Gefrierkalender
⑳Gefriergut-Merkersystem

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den

Benutzer entstehen, für die der Hersteller nicht haftet.

Der Hersteller haftet nicht für Schäden, die durch einen fehlerhaften Festwasseranschluss entstehen.

Der Anschluss an das Festwassernetz sowie sämtliche Reparaturen am Eiswürfelbereiter dürfen nur von qualifizierten Fachleuten durchgeführt werden.

Der Eiswürfelbereiter ist nicht für einen Warmwasseranschluss geeignet.

Der Festwasseranschluss darf nicht durchgeführt werden, wenn das Kühl-/Gefriergerät elektrisch angeschlossen ist.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

– der Netzstecker des Gerätes gezogen ist.
Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
- die Sicherung der Hausinstallation ausgeschaltet ist.
- die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus der Gefrierzone in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nähr- wert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in die Gefrierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,

- angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Verdecken Sie nicht die Belüftungsgitter des Gerätes.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.

- Abknicken von Rohrleitungen.

- Abkratzen von Oberflächen- beschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die in Folge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen In belüftbaren Räumen	In geschlossenen, nicht belüftbaren Räumen.
	Geschützt vor direkter Sonnenbestrahlung	Bei direkter Sonnenbestrahlung.
	Nicht neben einer Wärmequelle (Heizkörper, Herd)	Wenn Standort neben einer Wärmequelle (Heizkörper, Herd) ist.
	Bei idealer Raumtemperatur um 20 °C	Bei hoher Umgebungstemperatur.
Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)	Bei mittlerer Reglereinstellung von 2 bis 3.	Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!
Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)	Kellerfach 8 bis 12 °C	Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C der Schalter ausgeschaltet ist!
	Kühlfach 4 bis 5 °C
	PerfectFresh-Zone nahe 0 °C
	Gefrierfach -18 °C
Gebrauch Tür nur bei Bedarf	so kurz wie möglich öffnen.	Häufiges und langes Türöffnen = Kälteverlust
	Lebensmittel gut sortiert einordnen.	Unordnung bedeutet durch Suchen lange Türöffnungszeiten.
	Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.	Warme Speisen im Gerät verursachen lange Kompressorlaufzeiten (Gerät versucht herunter zu kühlen)
	Lebensmittel gut verpackt oder gut abgedeckt einordnen.	Das Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verursacht Kälteleistungsverluste.
	Gefrierwaren zum Abtauen in die Kühlzone legen.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann
Abtauen Gefrierfach bei zent	meterdicker Eisschicht abtauen.	Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Vor dem ersten Benutzen

Die Edelstahlfläche und die Zierleisten sind mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie erst nach dem Aufstellen bzw. Einbauen ab. Beginnen Sie an einer oberen Ecke.
■ Reiben Sie die Edelstahlfläche mit einem geeigneten Edelstahlpflegemittel ein.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

Die PerfectFresh-Zone und die Gefrierzone sind getrennt einschaltbar, so dass Sie bei Bedarf auch nur einen Bereich einschalten können.

PerfectFresh-Zone

■ Drücken Sie links die Ein-/Aus-Taste für die PerfectFresh-Zone.

Die Temperaturanzeige für die Perfect-Fresh-Zone leuchtet. Die Perfect-Fresh-Zone beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gefrierzone

■ Drücken Sie rechts die Ein-/Aus-Taste für die Gefrierzone.

In der Temperaturanzeige für die Gefrierzone leuchten Striche und die Gefrierzone beginnt zu kühlen.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Kälte-Akku

Legen Sie den Kälte-Akku in die oberste Gefrierschublade oder raumsparend auf das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Gerät ausschalten

■ Drücken Sie die jeweilige Ein-/Aus-Taste, bis die Temperaturan zeige erlischt.

Die Kühlung ist ausgeschaltet. (Ist das nicht der Fall, ist die Verriegelung eingeschaltet!)

Verriegelung

Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten sichern.

Verriegelung ein-/ausschalten

Super

■ Halten Sie die Superfrost-Taste ca. 5 Sekunden lang gedrückt.

Die Kontrollleuchte der Superfrost-Taste blinkt und in der Temperaturanzeige blinkt ein c.

■ Drücken Sie erneut die Superfrost-Taste.

In der Anzeige leuchtet ein c.

+

-

■ Durch Drücken der Einstelltasten für die Temperatur können Sie nun zwischen c 0 und c 1 wählen:

0: Verriegelung ist ausgeschaltet, 1: Verriegelung ist eingeschaltet.

■ Drücken Sie die Superfrost-Taste, um die Einstellung zu speichern.

Bei eingeschalteter Verriegelung leuchtet die Verriegelungs-Kontrollleuchte 📄.

■ Beenden Sie den Einstellmodus, indem Sie die Ein-/Aus-Taste für die Gefrierzone drücken.

Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,

■ ziehen Sie den Netzstecker,

■ schließen Sie den Absperrhahn der Wasserzuführung,

■ reinigen Sie das Gerät, und

■ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossenen Türen Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der PerfectFresh-Zone

In der PerfectFresh-Zone wird die Temperatur automatisch bei ca. 0 - 2 °C gehalten.

Temperatur in der PerfectFresh-Zone einstellen

Wenn Sie es jedoch etwas wärmer oder kälter wünschen, da Sie z. B. Fisch lagern möchten, dann können Sie die Temperatur verändern.

+

-

■ Durch Drücken der Einstelltasten für die Temperatur in der PerfectFresh-Zone können Sie nun die Temperatur etwas verändern.

Sie können zwischen den Stufen b 1 bis b 9 wählen:

1: niedrigste Temperatur,
9: höchste Temperatur.

Dabei bewirkt das Drücken der

linken Taste: Temperatur wird wärmer rechten Taste: Temperatur wird kälter.

Die Voreinstellung der Temperatur in der PerfectFresh-Zone liegt bei b 5. Bei einer Einstellung von b 1 bis b 4 werden eventuell Minustemperaturen erreicht. Lebensmittel können leicht gefrieren!

Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzeige automatisch auf den tatsächlichen Temperaturwert, der momentan in der PerfectFresh-Zone herrscht, umgestellt.

... in der Gefrierzone

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur in der Gefrierzone einstellen

Die Temperatur in der Gefrierzone können Sie direkt mit den beiden Tasten unter der Temperaturanzeige einstellen.

Dabei bewirkt das Drücken der

linken Taste: Temperatur wird wärmer rechten Taste: Temperatur wird kälter.

Während des Einstellens wird der Einstellwert blinkend angezeigt.

Folgende Veränderungen können Sie in der Temperaturanzeige beim Drücken der Tasten beobachten:

- Erstes Mal drücken: Der zuletzt gewünschte Temperaturwert wird blinkend angezeigt.

• Jedes weitere Mal drücken: Der Temperaturwert verändert sich in 1 °C-Schritten.
• Taste gedrückt halten: Der Temperaturwert verändert sich fortlaufend.

Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzeige automatisch auf den tatsächlichen Temperaturwert, der momentan in der Gefrierzone herrscht, umgestellt.

Wenn Sie die Temperatur verstellt haben, dann kontrollieren Sie die Temperaturanzeige bei wenig gefülltem Gerät nach ca. 6 Stunden und bei vollem Gerät nach ca. 24 Stunden.

Erst dann hat sich die wirkliche Temperatur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu niedrig sein, stellen Sie die Temperatur neu ein.

Mögliche Einstellwerte für die Temperatur

Die Temperatur in der Gefrierzone ist einstellbar von -14 °C bis -28 °C.

Das Erreichen der tiefsten Temperatur ist abhängig vom Aufstellort und der Umgebungstemperatur. Bei hoher Umgebungstemperatur ist die niedrigste Temperatur nicht unbedingt erreichbar.

Temperaturanzeigen

Die Temperaturanzeigen in der Bedienblende zeigen im Normalbetrieb die mittlere Temperatur in der Perfect-Fresh-Zone und die wärmste Stelle in der Gefrierzone an.

Liegen die Temperaturen in der Gefrier zone nicht im möglichen Temperaturanzeigenbereich (unter 0 °C), blinken in der Temperaturanzeige Striche.

Je nach Umgebungstemperatur und Einstellung kann es bis zu 8 Stunden dauern, bis die gewünschte Temperatur erreicht und dauerhaft angezeigt wird.

Die Temperaturanzeigen blinken, wenn

– eine andere Temperatur eingestellt wird,
– die Temperatur im Gerät um mehrere Grade angestiegen ist, als Hinweis für einen Kälteverlust.

Dieser kurzfristige Kälteverlust ist unbedenklich, wenn er dadurch entsteht, weil

• die Gerätetür einmal länger geöffnet bleibt, z. B. zum Entnehmen oder Einlagern einer größeren Menge Gefriergut,
  – Sie frische Lebensmittel einfrieren.

Ist die Temperatur in der Gefrierzone für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich!

Die Leuchtkraft der Temperaturanzeige

Die Leuchtkraft der Temperaturanzeige ist bei Auslieferung des Gerätes auf gering eingestellt. Sobald die Tür geöffnet wird, eine Einstellung verändert wird oder ein Alarmzustand herrscht, leuchtet die Temperaturanzeige ca. 1 Minute mit größter Leuchtkraft.

Sie können die Leuchtkraft der Temperaturanzeige verändern:

Super

■ Halten Sie die Superfrost-Taste ca. 5 Sekunden lang gedrückt.

Die Kontrollleuchte der Superfrost-Taste blinkt und in der Temperaturanzeige blinkt ein C.

• Drücken Sie so oft eine der Einstell-tasten für die Temperatur, bis in der Anzeige ein h angezeigt wird.
  ■ Drücken Sie die erneut die Superfrost-Taste.

In der Anzeige leuchtet ein h.

■ Durch Drücken der Einstelltasten für die Temperatur können Sie nun die Leuchtkraft der Anzeige verändern. Sie können zwischen den Stufen 1 bis 5 wählen:

1: minimale Leuchtkraft, 5: maximale Leuchtkraft.

■ Drücken Sie die Superfrost-Taste, um die Einstellung zu speichern.

■ Beenden Sie den Einstellmodus, indem Sie die Ein-/Aus-Taste für die Gefrierzone drücken.

Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um.

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt ansteigen kann und um einen Energieverlust bei offen stehender Tür zu vermeiden.

Temperaturalarm

Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton. Gleichzeitig blinkt die Temperaturanzeige. Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und optische Signal erfolgt immer,

• wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt.
  – wenn Sie eine größere Menge Lebensmittel frisch einfrieren.
  – wenn ein längerer Stromausfall war.

Türalarm

Wenn die Gerätetüren länger als ca. 60 Sekunden offen steht, ertönt der Warnton.

Warnsystem einschalten

Das Warnsystem ist automatisch immer funktionsbereit. Es muss nicht extra eingeschaltet werden.

Warnton vorzeitig ausschalten

Sobald der eingestellte Temperaturbereich in der Gefrierzone erreicht ist, verstummt der Warnton, und die Temperaturanzeige leuchtet konstant. Sollte Sie der Warnton jedoch stören, können Sie ihn vorzeitig ausschalten.

■ Drücken Sie die Tonwarner-Aus-Taste.

Der Warnton verstummt. Die Temperaturanzeige blinkt solange weiter, bis der Alarmzustand beendet ist. Danach leuchtet sie konstant. Damit ist das Warnsystem wieder funktionsbereit.

Funktion Superkühlen

Mit der Funktion Superkühlen wird die gesamte PerfectFresh-Zone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

Superkühlen einschalten

Das Superkühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

■ Drücken Sie die Superkühl-Taste für die PerfectFresh-Zone, so dass die Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung in der PerfectFresh-Zone arbeitet.

Superkühlen ausschalten

Die Funktion Superkühlen schaltet sich automatisch nach ca. 6 Stunden aus. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion Superkühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die Superkühl-Taste, so dass die Superkühl-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischen-räume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Funktion Superfrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion Superfrost einschalten.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

Superfrost einschalten

Die Funktion Superfrost muss 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion Superfrost eingeschaltet werden!

Super

■ Drücken Sie die Superfrost-Taste, so dass die Superfrost-Kontrollleuchte leuchtet.

Die Temperatur in der Gefrierzone sinkt, da das Gerät mit höchstmöglicher Kälteleistung in der Gefrierzone arbeitet.

Superfrost ausschalten

Die Funktion Superfrost schaltet sich automatisch je nach eingelegter Lebensmittelmenge nach ca. 30 bis 65 Stunden ab. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler, energiesparender Kühlleistung.

Um Energie zu sparen, können Sie die Funktion Superfrost selber ausschalten, sobald eine konstante Gefrierzonen-temperatur von mindestens -18 °C erreicht ist.

■ Drücken Sie die Superfrost-Taste, so dass die Superfrost-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Bei einer Temperatur von 0 - 3 °C in Verbindung mit einer hohen Luftfeuchtigkeit herrschen optimale Lagerbedingungen für frische Lebensmittel. Sie können so wesentlich länger ohne Frischeverlust gelagert werden als in der normalen Kühlzone.

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Achten Sie darauf beim Einkauf.

In der PerfectFresh-Zone wird die Temperatur automatisch nahe bei 0 °C gehalten.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Fächer in der PerfectFresh-Zone nutzen

Der kälteste Bereich in der Perfect-Fresh-Zone ist in den Fächern.

Verwenden Sie die Fächer in der PerfectFresh-Zone für empfindliche und leicht verderbliche Lebensmittel, wie z. B.:

• Fisch, Fleisch, Geflügel,
• Wurstwaren, Fertiggerichte,
  – Eier- oder Sahnespeisen / -gebäck
• frischer Teig, Kuchen-, Pizza-, Quicheteig,
  – Rohmilchkäse und andere Rohmilchprodukte,
  – folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Nutzen Sie beim Einsortieren der Lebensmittel die unterschiedliche Luftfeuchtigkeit in den beiden Fächern:

• Das Trockenfach hat eine relative Luftfeuchtigkeit von ca. 45 %.
• Das Feuchtefach hat einen Regler, mit dem Sie eine relative Luftfeuchtigkeit von 45 % bis 90 % stufenlos einstellen können. Dazu den Regler auf die gewünschte relative Luftfeuchtigkeit schieben.

Beachten Sie jedoch, dass die Luft-feuchtigkeit vom Feuchtigkeitsgehalt der eingelagerten Lebensmittel ab-hängt und davon, wie häufig das jeweilige Schubfach geöffnet wurde.

Bereich mit niedriger relativer Luftfeuchtigkeit ♠

■ Schieben Sie den Regler des Feuchtefaches ganz nach links ♠. Es stellt sich eine relative Luftfeuchtigkeit von ca. 45 % ein.

Dieser Bereich ist geeignet zum Lagern besonders empfindlicher Lebensmittel, wie frischer Fisch, Schalentiere, Fleisch, Geflügel, Wurst, Molkereiprodukte und Feinkostsalate.

Bewahren Sie die Lebensmittel nur zugedeckt oder verpackt auf.

Ausnahme: Fleisch

Bereich mit hoher relativer Luftfeuchtigkeit 🔊

■ Schieben Sie den Regler des Feuchtefaches ganz nach rechts ♠♦♦. Es stellt sich eine relative Luftfeuchtigkeit von ca. 90 % ein.

Dieser Bereich ist geeignet zum Lagern erntefrischer Produkte, wie Gemüse, Salate, Kräuter, Pilze, Kohl und einheimisches Obst.

Diese Lebensmittel gehören unverpackt in das Fach.

Für die PerfectFresh-Zone ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern in der PerfectFresh-Zone. Hierzu gehören unter anderem:

- Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken

- Obst, das nachreifen soll

- Kartoffeln

- Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel in der Regel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in dem Fach mit einer hohen Luftfeuchtigkeit aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Obstsorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüse-sorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in dem Feuchtefach aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektari- nen und Pfirsiche.

Unverpackte tierische und pflanzliche Lebensmittel

Unverpackte tierische und pflanzliche Lebensmittel trennen. Sollen die Lebensmittel zusammen gelagert werden, dann unbedingt verpackt einlagern. Damit verhindern Sie, dass mikrobiologische Veränderungen entstehen.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Fleisch

Lagern Sie Fleisch offen in dem Fach mit einer niedrigen Luftfeuchtigkeit. (Folien und Gefäße öffnen.) Die Abtrocknung der Fleischoberfläche wirkt keimhemmend und begünstigt dadurch eine bessere Haltbarkeit. Verschiedene Fleischsorten dürfen sich nicht direkt berühren, sie müssen immer durch eine Verpackung getrennt werden. Dadurch wird vorzeitiges Verderben durch eine Keimübertragung vermieden.

Nehmen Sie die Lebensmittel ca. 30 - 60 Minuten vor dem Verzehr aus der PerfectFresh-Zone heraus. Erst bei Raumtemperatur können sich Aroma und Geschmack entfalten.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche vorne anheben, bis zur Hälfte nach vorn ziehen und nach unten oder oben herausnehmen.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann.

■Heben Sie die vordere halbe Glasplatte vorne leicht an, und schieben Sie sie vorsichtig unter die hintere Hälfte.

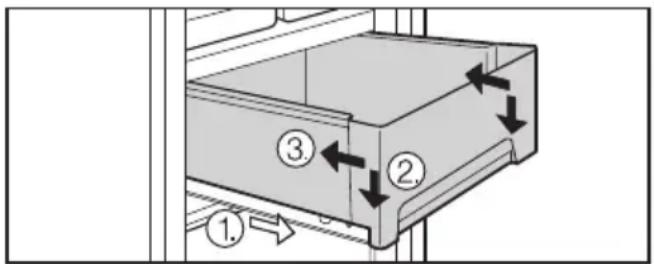

Schubfächer der Perfect-Fresh-Zone

■ Zum Be- und Entladen ziehen Sie das jeweilige Schubfach ganz heraus, fassen Sie es hinten an, und heben Sie es nach oben hin ab.

■ Zum Einsetzen des Schubfaches, legen Sie das Schubfach auf die vollständig herausgezogenen Auszugsschienen ①. Die Auszugsschienen müssen vorne an die Schubfachfront anstoßen ②! Schieben Sie das Schubfach ein ③.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlraumtemperatur der Verkaufstruhe. Ist die Kühlraumtemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
  – Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

- Gummiringen

– Kunststoff-Klipsen

- Bindfäden oder

- kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Bei einer größeren Menge als 2 kg frischer Lebensmittel schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion Superfrost ein (siehe "Superfrost verwenden").

Einlegen

Die Lebensmittel können überall in der Gefrierzone eingefroren werden.

Sie können auch die Gefrierschubladen herausnehmen und das Gefriergut direkt auf die Glasplatten legen.

Zum Einfrieren von großem Gefriergut, wie z. B. Pute oder Wild, kann die Glasplatte zwischen zwei Gefrierschubladen herausgenommen werden. Damit erhalten Sie über zwei Schubfachhöhen Platz.

Nur die unterste Gefrierschublade muss immer im Gerät bleiben.

Jede Gefrierschublade und die einzelnen Glasplatten können mit maximal 25 kg beladen werden!

Wenn Sie die obere Gefrierschubla- de herausnehmen, achten Sie drauf, die Ventilatorschlitze an der Rück- wand des Gerätes nicht abzude-cken. Sie sind wichtig für eine ein- wandfreie Funktion!

■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 – 12 dargestellt.

10-12

■ Schieben Sie die Plakette vom Rand der Gefrierschublade auf die Führungsschiene.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
• bei Raumtemperatur,
• im Kühlschrank,
• im Dampfgarer.

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Schnellkühlen von Getränken

Zum Schnellkühlen von Getränken schalten Sie das Superkühlen ein. Sollten Sie dennoch Flaschen in die Gefrierzone legen, nehmen Sie die Flaschen spätestens nach einer Stunde wieder heraus, da die Flaschen sonst platzen!

Gefriertablett nutzen

Auf dem Gefriertablett können Sie Beeren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren. Das Gefriergut bleibt weitgehend in seiner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■ Legen Sie das Gefriergut locker auf das Gefriertablett.
■ Das Gefriertablett in eines der oberen Gefrierschubladen einhängen.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Kälte-Akku verwenden

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel oder raumsparend in das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

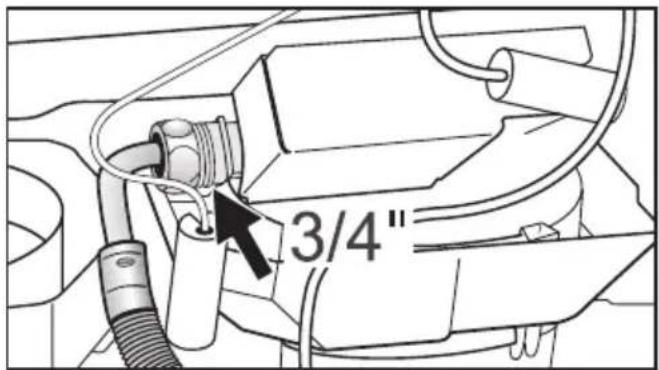

Der automatische Eiswürfelbereiter benötigt zum Betrieb einen Festwasseranschluss.

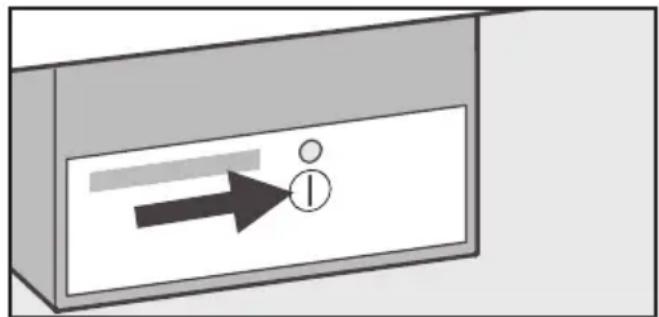

Eiswürfelbereiter einschalten

■ Schalten Sie die Gefrierzone an.
- Öffnen Sie die obere linke Schublade in der Gefrierzone.

■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter, so dass die Kontrollleuchte leuchtet.
■ Schließen Sie die Schublade.

Es können nur Eiswürfel produziert werden, wenn die Schublade vollständig geschlossen ist.

Nach der ersten Inbetriebnahme kann es bis zu 24 Stunden dauern, bis die ersten Eiswürfel aus dem Eiswürfelbereiter in die Schublade fallen. Nach erneutem Aus- und Einschalten des Eiswürfelbereiters dauert dieser Vorgang max. 6 Stunden.

Die ersten drei Eiswürfelproduktionen dürfen nicht verzehrt werden!

So gewährleisten Sie, dass die Wasserzuführung vor Gebrauch durchgespült wird.

Dies gilt sowohl bei Inbetriebnahme als auch nach längerer Außerbetriebnahme des Gerätes.

Größere Mengen Eiswürfel produzie- ren

Die Produktionsmenge der Eiswürfel richtet sich nach der Temperatur in der Gefrierzone: Je niedriger die Temperatur ist, desto mehr Eiswürfel werden in einem gewissen Zeitabschnitt produziert.

Sobald die Eiswürfel-Schublade voll ist, wird die Eiswürfelproduktion automatisch eingestellt.

Wenn Sie eine größere Menge Eiswürfel benötigen,

■ tauschen Sie die volle Eiswürfel-Schublade mit der Schublade rechts daneben aus.

Sobald die Schublade geschlossen ist, beginnt der Eiswürfelbereiter wieder mit der Produktion.

Eiswürfelbereiter ausschalten

Wenn Sie keine Eiswürfel produzieren möchten, können Sie den Eiswürfelbereiter unabhängig von der Gefrierzone ausschalten.

■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter, bis die Kontrollleuchte erlischt.

Wenn der Eiswürfelbereiter abgeschaltet ist, kann die Eiswürfel-Schublade auch zum Einfrieren und Lagern von Lebensmitteln genutzt werden.

PerfectFresh-Zone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der PerfectFresh-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da die PerfectFresh-Zone automatisch abtaut.

Das Tauwasser läuft über eine Tauwasser-Rinne und durch ein Tauwasser-Ablaufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufrohr sauber halten.

Gefrierzone

Das Gerät ist mit einem "No-frost"-System ausgerüstet, wodurch das Gerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an!

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Verwenden Sie für die Edelstahlfläche ein geeignetes Edelstahl-Pflegemittel!

Achten Sie darauf, dass kein Wasser in die Elektronik, Beleuchtung oder in die Belüftungsgitter gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät durch Drücken beider Ein-/Aus-Tasten aus, und ziehen Sie den Netzstecker.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

■ Zur Reinigung der Abstellflächen in der PerfectFresh-Zone können Sie die Edelstahlleisten von der Frontseite abziehen.

Außenwände, Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine.

■ Reinigen Sie das Gerät mindestens einmal im Monat.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr in der Perfect-Fresh-Zone häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Reinigen Sie die Edelstahlfläche mit einem geeigneten Pflegemittel.
■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

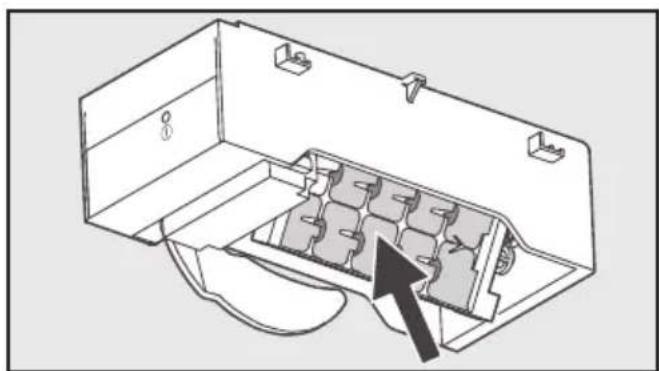

Eiswürfelschale reinigen

Bevor die Eiswürfel in die Schublade fallen, sammeln sie sich in einer Schale im Eiswürfelbereiter.

Durch regelmäßiges Reinigen dieser Schale vermeiden Sie, dass Eis- bzw. Wasserreste in der Schale verbleiben.

■ Schließen Sie das Gerät elektrisch an.

■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter, so dass die Kontrollleuchte leuchtet.
■ Entleeren Sie die Eiswürfelschublade.
■ Halten Sie die Ein-/Aus-Taste am Eiswürfelbereiter ca. 10 Sekunden gedrückt (nach 1 Sekunde schaltet sich der Eiswürfelbereiter aus und die Kontrollleuchte erlischt).

Die Kontrollleuchte blinkt.

■ Schieben Sie die Eiswürfelschublade innerhalb der nächsten 60 Sekunden ganz ein.

Anschließend dreht sich die Eiswürfelschale in eine schräge Position, so dass sie gereinigt werden kann:

■ Warten Sie, bis die Bewegung der Eiswürfelschale abgeschlossen ist.
■ Entnehmen Sie die Eiswürfelschubla- de.
■ Reinigen Sie nun die Eiswürfelschublade und die Eiswürfelschale mit warmem Wasser und etwas Spülmittel.
■ Drücken Sie die Ein-/Aus-Taste am Eiswürfelbereiter.

Die Eiswürfelschale dreht sich in ihre Ausgangsposition zurück.

■ Eiswürfelschublade wieder einsetzen und schließen.

Nach max. 6 Stunden beginnt der Eiswürfelbereiter wieder mit der Produktion von Eiswürfeln.

Dieser Vorgang sollte auch dann durchgeführt werden, wenn der Eiswürfelbereiter für längere Zeit außer Betrieb gesetzt wird.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtungen

Behandeln Sie die Türdichtungen nicht mit Ölen oder Fetten. Sie werden sonst mit der Zeit porös.

Reinigen Sie die Türdichtungen regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■ Setzen Sie alle Teile in die Perfect-Fresh-Zone.
■ Legen Sie die Lebensmittel in die PerfectFresh-Zone und schließen Sie die Gerätetüren.
■ Stecken Sie den Netzstecker in die Steckdose, und schalten Sie die PerfectFresh-Zone und die Gefrierzone ein.
■ Schalten Sie die Funktion Superfrost ein, damit die Gefrierzone schnell kalt wird. Die Kontrollleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone, sobald die Temperatur in der Gefrierzone tief genug ist.
■ Schalten Sie die Funktion Superfrost durch Drücken der Superfrost-Taste aus, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist. Die Kontrollleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... die PerfectFresh-Zone bzw. die Gefrierzone nicht kühlt?

■ Prüfen Sie, ob die jeweilige Zone eingeschaltet ist. Die entsprechende Temperaturanzeige muss leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gefrierzonentür nicht mehrmals hintereinander öffnen lässt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur in der Perfect Fresh-Zone bzw. in der Gefrierzone zu kalt ist?

■ Stellen Sie Temperatur wärmer ein.
■ Superkühlen hat sich noch nicht ausgeschaltet. Es schaltet sich nach 6 Stunden selber ab!

■ Superfrost hat sich noch nicht ausgeschaltet. Es schaltet sich nach 30-65 Stunden selber ab!

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ob das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes staubig ist.
■ Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... der Warnton ertönt und die Temperaturanzeige der Gefrierzone blinkt?

Die Gefrierzone ist in Abhängigkeit von der eingestellten Temperatur zu warm, weil

■ die Gefrierzonentür häufig geöffnet wurde oder große Mengen Lebensmittel frisch eingefroren wurden.
■ die Belüftungsgitter verdeckt wurden.
■ ein längerer Stromausfall war.

Wenn die Störungen behoben wurden, leuchtet die Temperaturanzeige der Gefrierzone konstant und der Warnton verstummt.

... in den Temperaturanzeigen ein Strich leuchtet/blinkt?

Kontrollieren Sie ca. 6 Stunden nach dem Einschalten des Gerätes die Temperaturanzeigen. Es wird nur dann eine Temperatur angezeigt, wenn die Temperatur im Gerät im anzeigbaren Bereich liegt.

... in der Temperaturanzeige „F0“ bis „F5“ erscheinen?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... in der Temperaturanzeige ein „nA“ erscheint?

Die Temperatur der Gefrierzone war zwischenzeitlich durch einen Stromausfall in den letzten Tagen oder Stunden zu hoch angestiegen.

■ Drücken Sie die Tonwarner-Aus-Taste, solange „nA“ leuchtet.

In der Temperaturanzeige erscheint die wärmste Temperatur, die sich während des Stromausfalls in der Gefrierzone eingestellt hatte.

Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut waren. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Die wärmste Temperatur wird ca. 1 Minute angezeigt. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierzonen-temperatur.

... sich der Eiswürfelbereiter nicht einschalten lässt?

■ Prüfen Sie, ob das Gerät elektrisch angeschlossen ist.

... der Eiswürfelbereiter keine Eiswürfel produziert?

■ Wurde die Wasserzuführung vor der ersten Inbetriebnahme entlüftet?

■ Prüfen Sie, ob der Eiswürfelbereiter eingeschaltet ist.

■ Prüfen Sie, ob die Gefrierzone eingeschaltet ist.

■ Prüfen Sie, ob die Wasserzuführung geöffnet ist.

■ Prüfen Sie, ob die Eiswürfel-Schubla-de vollständig geschlossen ist.

Bedenken Sie, dass es bis zu 24 Stunden dauern kann, bis die ersten Eiswürfel produziert werden.

... die Kontrollleuchte am Eiswürfelbereiter blinkt?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... die Superfrost-Kontrollleuchte bzw. die Superkühl-Kontrollleuchte nicht leuchtet, die Kältemaschine aber läuft?

Die Kontrollleuchte ist defekt. Rufen Sie den Kundendienst.

... die Innenbeleuchtung nicht mehr funktioniert?

■ War die Tür der PerfectFresh-Zone länger geöffnet? Die Beleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

1 2 1

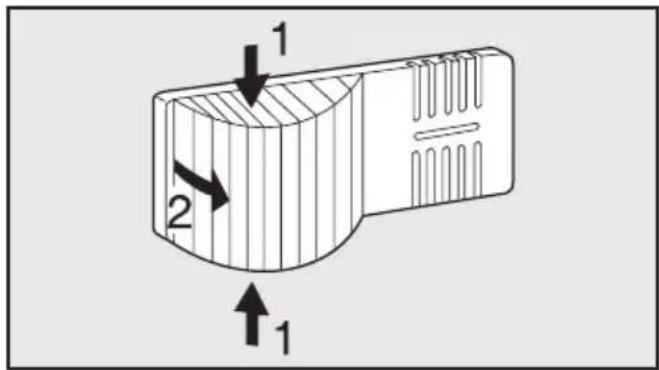

■ Die Lampenabdeckung seitlich zusammendrücken (1), ausrasten (2) und hinten aushängen.

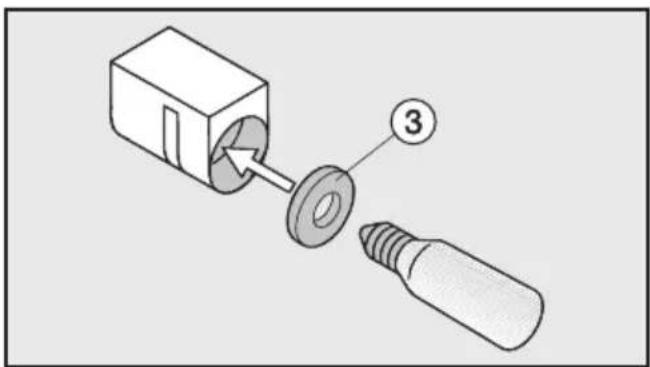

■ Drehen Sie die Glühlampe heraus, und wechseln Sie die Glühlampe aus. Anschlussdaten der Glühlampe: 220 – 240 V, max. 25 W, Sockel E 14

■ Drehen Sie die neue Glühlampe in die Fassung. Beim Eindrehen auf

sauberen Sitz der Dichtung ③ach - ten.

■ Die Lampenabdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

... der Boden der PerfectFresh-Zone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ursachen von Geräuschen

Ganz normale Geräusche Wodurch entstehen sie?
Brrrrr... Das Brummen kommt vom	Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb....	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click.... Das Klicken ist immer dann	zu hören, wenn das Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr....	Bei einem Mehrzonen- oder No-Frost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen	Wodurch entstehen sie, und was können Sie dagegen tun?
Klappern, Rappeln, Klirren	Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand: Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

D Deutschland

0800-2244666

A Österreich

050 800 300*

(* österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Hinweise zum Festwasseranschluss

Der Festwasseranschluss darf nur von qualifizierten Fachleuten durchgeführt werden.

Die Wasserqualität muss der Trinkwasserverordnung des jeweiligen Landes entsprechen, in dem das Gerät betrieben wird.

• Alle Geräte und Vorrichtungen, die für die Zuführung des Wassers zum Gerät verwendet werden, müssen den gültigen Vorschriften des jeweiligen Landes entsprechen.
  – Die Wasserzuführung zum Gerät muss über eine Kaltwasserleitung erfolgen.
  – Der Wasserdruck muss zwischen 1,5 und 6 bar liegen.
• Der Edelstahlschlauch hat eine Länge von 1,5 m.
  Der Edelstahlschlauch kann mit einem Verlängerungsschlauch verlängert werden. Dieser muss von einem Fachmann montiert werden. Der Verlängerungsschlauch ist beim Miele-Kundendienst erhältlich.
• Zwischen dem Edelstahlschlauch und dem Hauswasseranschluss muss ein Absperrhahn vorhanden sein, um im Bedarfsfall die Wasserzuführung unterbrechen zu können.

Achten Sie darauf, dass der Absperrhahn auch im eingebauten Zustand des Gerätes zugänglich ist.

Anschluss an die Wasserzuführung

Der Festwasseranschluss darf nicht durchgeführt werden, wenn das Kühl-/Gefriergerät elektrisch angeschlossen ist.

Zum Anschluss an die Wasserzuführung ist ein Absperrhahn mit einem ^3/_4 " Anschlussgewinde erforderlich.

3/4"

■ Schließen Sie den Edelstahlschlauch an den Absperrhahn an.

■ Achten Sie auf einen festen Sitz der Verschraubung.

Vor der ersten Inbetriebnahme ist die Wasserzuführung von einem qualifizierten Fachmann zu entlüften:

• Dazu den Edelstahlschlauch direkt vor dem Anschließen an das Magnetventil so gut wie möglich mit Wasser füllen.
• Übergelaufenes Wasser anschließend mit einem Tuch aufnehmen.

3/4"

■ Befestigen Sie den Edelstahl- schlauch am Magnetventil an der un- teren Geräterückseite.
■ Achten Sie auf einen festen und dichten Sitz der Verschraubungen.
■ Öffnen Sie vorsichtig den Absperrhahn der Wasserzuführung und prüfen Sie das gesamte Wassersystem auf Dichtheit.
■ Schließen Sie das Gerät jetzt elektrisch an (siehe "Elektroanschluss").
■ Schieben Sie das Gerät in die gewünschte Position.

Beachten Sie, dass der Edelstahl- schlauch dabei nicht geknickt oder be- schädigt wird.

Nach max. 24 Stunden fallen die ersten Eiswürfel aus dem Eiswürfelbereiter in die Schublade.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechsel- richtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen.

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist. Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Türanschlag wechseln

Das Gerät wird mit einem Linksanschlag geliefert. Ist ein Rechtsanschlag erforderlich, muss der Türanschlag gewechselt werden.

Türgriffe abnehmen:

Zunächst müssen Sie die seitlichen Griffteile von den Türgriffen lösen:

■ Wenn Sie an dem Türgriff ① ziehen, schiebt sich das seitliche Griffteil ② nach hinten und es entsteht ein Spalt ④zwischen dem Griffteil ②und der Befestigungsplatte ③des Griffs.
■ Klemmen Sie einen geeigneten stumpfen Gegenstand (z. B. einen Kochlöffelstiel) in den Spalt ④ und drücken Sie den Griff langsam wieder in Richtung Tür.

Achten Sie darauf, dass Sie mit dem Gegenstand nicht abrutschen und dabei das Gerät beschädigen.

Das seitliche Griffteil ② löst sich.

■ Ziehen Sie das Griffteil ②aus der Führung.

■ Lösen Sie nun die vier Schrauben (Torx 15) in der Befestigungsplatte und nehmen Sie den Griff ab.
■ Lösen Sie die Abdeckplatten auf der Gegenseite und setzen Sie sie auf die frei gewordenen Löcher.

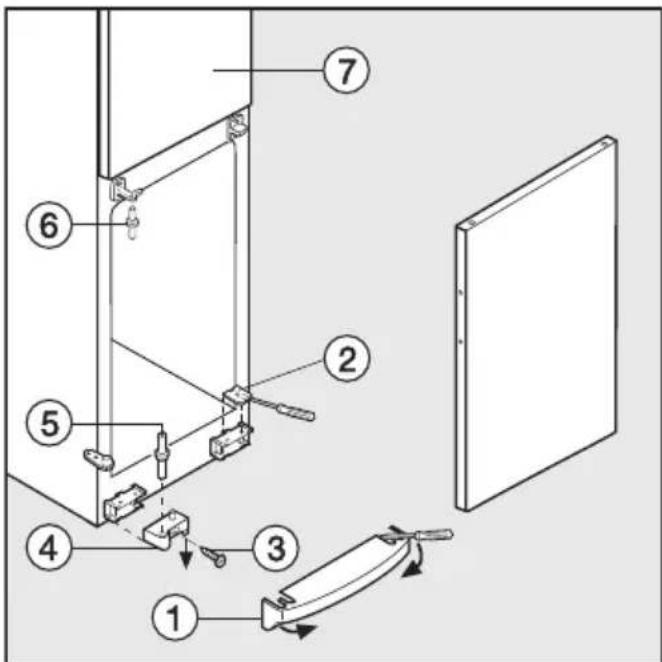

Gerätetüren umsetzen:

■ Öffnen Sie die untere Gerätetür.

■ Rasten Sie die Sockelblende ①mit einem Schraubendreher aus, und schwenken Sie sie nach vorne weg.
■ Rasten Sie die Abdeckung ②mit dem Schraubendreher aus, und schließen Sie die Gerätetür.
■ Drehen Sie die Schraube ③heraus.
■ Ziehen Sie das Türlager ④mit dem Lagerbolzen ⑤nach unten heraus, schwenken Sie es nach vorne, und nehmen Sie es ab.

■ Öffnen Sie die untere Gerätetür, kippen Sie sie nach unten heraus, und nehmen Sie sie ab.
■ Ziehen Sie bei geschlossener oberer Gerätetür ⑦ den Lagerbolzen ⑥ nach unten heraus.
■ Öffnen Sie die obere Gerätetür, und nehmen Sie sie nach unten hin ab.

11 12 180° 9 10 M5 M4 M5 M4 180° 8 14 15 6 13 16 17

■ Nehmen Sie die Abdeckung ⑧ab, und schrauben Sie den Scharnierwinkel ⑨ab.
■ Setzen Sie den Bolzen ⑩im Schar - nierwinkel ⑨in das zweite Loch.
■ Setzen Sie den Blechwinkel ⑪ und die Abdeckung ⑫ jeweils um 180° gedreht auf die Gegenseite.
■ Schrauben Sie den Scharnierwinkel ⑨an die Gegenseite.

Die Schraube M4 muss im linken Loch des Scharnierwinkels eingeschraubt werden.

■ Montieren Sie die Abdeckung ⑧um 180° gedreht auf die Gegenseite.
■ Tauschen Sie in der Gerätemitte die Abdeckung ⑬ mit dem Lagerwinkel ⑮. Dazu: Die Abdeckung ⑭ und den Lager - winkel ⑮ abschrauben, jeweils um 180° drehen und auf der Gegenseite wieder festschrauben.
■ Ziehen Sie die Lagerbuchse ⑭aus dem Lagerwinkel ⑮nach unten heraus, und setzen Sie sie von oben wieder in den Lagerwinkel ein.
■Heben Sie das Distanzteil ⑯mit einem Schraubendreher ab, und setzen Sie es auf die Gegenseite.
■ Nehmen Sie die Stopfen ⑰aus den Türlagerbuchsen in den Gerätetüren, und setzen Sie sie auf die andere Seite.
■ Hängen Sie die obere Gerätetür in den Lagerbolzen ⑩, und schließen Sie die Gerätetür.
■ Schieben Sie den mittleren Lagerbolzen ⑥ von unten durch den Lager - winkel ⑮ in die obere Gerätetür.
■ Überprüfen Sie den Sitz der oberen Gerätetür. Eventuell über die Langlöcher im Lagerwinkel ⑮ausrichten.
■ Hängen Sie die untere Gerätetür in den Lagerwinkel ⑮, und schließen Sie die Gerätetür.

Türanschlag wechseln

In der folgenden Abbildung wurde die untere Gerätetür nicht geschlossen dargestellt, damit die Vorgänge besser zu erkennen sind.

■ Drehen Sie das Türlager ② um 180°, ziehen Sie den Lagerbolzen ① heraus, und setzen Sie ihn umgekehrt wieder ein.

■ Montieren Sie beide Teile in den Lagerbock ⑥. Dazu den Lagerbolzen ① durch den Lagerbock ⑥ ins Türlager ② einschieben, Türlager einschwenken, hochschieben und mit der Schraube ③ vormontieren.

■ Richten Sie die untere Gerätetür über das Langloch im Lagerbock ⑥zum Gerätegehäuse aus. Ziehen Sie dann die Schraube ③fest an.

■ Schieben Sie die Sockelblende ④ auf, und drücken Sie sie an, bis sie einrastet.

■ Setzen Sie die Abdeckung ⑤bei geöffneter unterer Gerätetür vorne in die Sockelblende, und rasten Sie sie hinten ein.

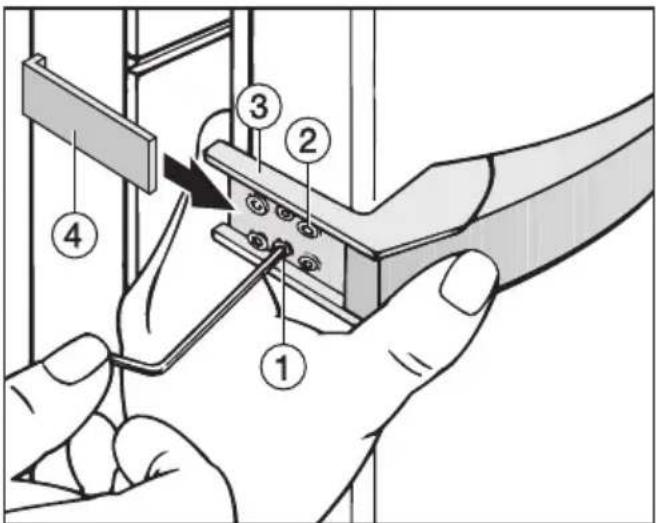

Türgriffe wieder montieren:

Beachten Sie unbedingt die folgenden Hinweise zur Befestigung des Türgriffs, da bei falscher Montage die Türdichtung beschädigt wird.

■ Schrauben Sie den Türgriff mit den beiden vorderen Schrauben ②zu -nächst locker auf der Gegenseite an.

Die Befestigungsplatte ③muss so am Türgehäuse anliegen, dass im geschlossenen Zustand der Tür die Befestigungsplatte zur Geräteaußenwand in einer Flucht liegt.

Falls dies nicht der Fall ist,

■ drehen Sie die beiden vormontierten Gewindestifte ①mit einem Sechs - kantschlüssel soweit ein, bis die Befestigungsplatte ③den entsprechen - den Winkel hat.

■ Ziehen Sie alle 4 Schrauben ②fest an.

■ Schieben Sie das seitliche Griffteil ④ von der Geräteseite aus auf die Führung der Befestigungsplatte, bis es hörbar einrastet.

Achten Sie unbedingt darauf, dass das seitliche Griffteil ④ beim Öffnen der Tür nicht die Türdichtung berührt. Die Türdichtung wird auf Dauer beschädigt!

Sollte dies der Fall sein,

■ richten Sie die Befestigungsplatte ③ nochmals über die Gewindestifte ① aus, bis die Befestigungsplatte und das seitliche Griffteil ④ den entsprechenden Winkel haben und die Dichtung beim Öffnen der Tür nicht berührt wird.

≥40 ≥50 631 ≤580 ① ② ③ ca.36

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzusehen.

Der Abstand zwischen Gerät bzw. Aufsatzschrank und Raumdecke sollte mindestens 40 mm betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Umbau mit Norm-Küchenschränken (Tiefe max. 580 mm) kann das Gerät direkt neben dem Küchenschrank aufgestellt werden. Die Gerätetür ② steht dann seitlich 34 mm und in der Gerätemitte 51 mm gegenüber der Küchenschrankfront vor. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schließen.

Beim Aufstellen des Gerätes neben einer Wand ③ ist scharnierseitig zwischen Wand ③ und Gerät ② ein Distanzabstand von ca. 36 mm erforderlich, damit sich die Gerätetüren wegen der Griffe vollständig öffnen lassen.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
