BEDIENUNGSANLEITUNG KFNS 3917 S ED MIELE

Gebrauchs- und Montageanweisung

Gefrierschrank mit NoFrost-System FN 4957 S ed-1

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 06 785 270

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Wie können Sie Energie sparen? 11

Gerät ein- und ausschalten 12

Bei längerer Abwesenheit 12

Die richtige Temperatur....13

Temperatur einstellen 13

Temperaturanzeige 13

Tonwarner....15

Türalarm 15

Warnsystem einschalten 15

Warnton vorzeitig ausschalten....15

SuperFrost verwenden 16

Gefrieren und Lagern 17

Maximales Gefriervermögen 17

Was passiert beim Einfrieren frischer Lebensmittel?......17

Isolationsplatte verwenden 17

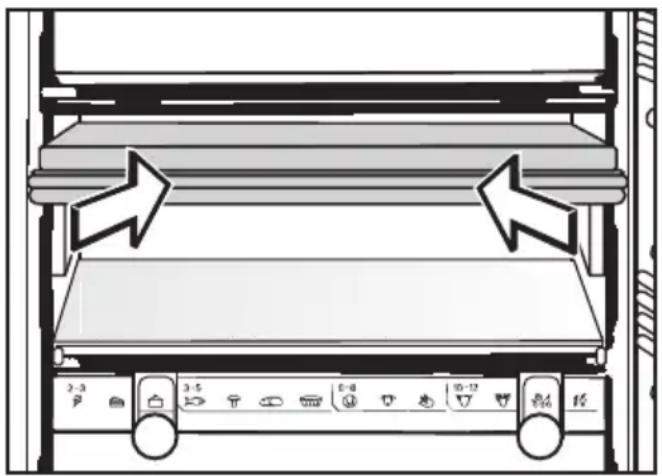

Wichtig zu wissen! 17

Fertige Tiefkühlkost einlagern 18

Lebensmittel selbst einfrieren 19

Vor dem Einfrieren beachten 19

Verpacken. 19

Vor dem Einlegen....20

Einlegen 20

Gefrierkalender 20

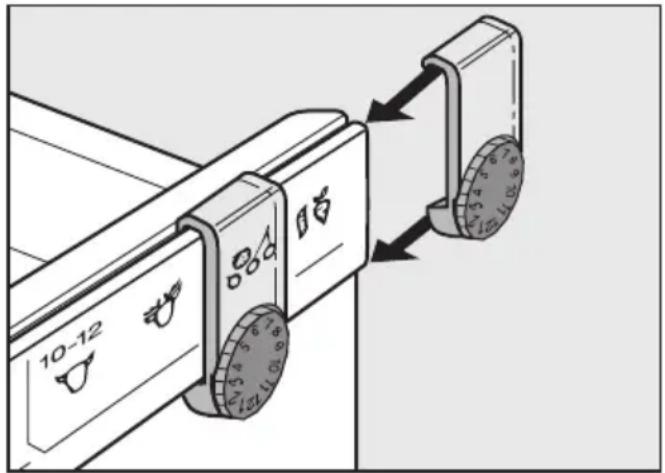

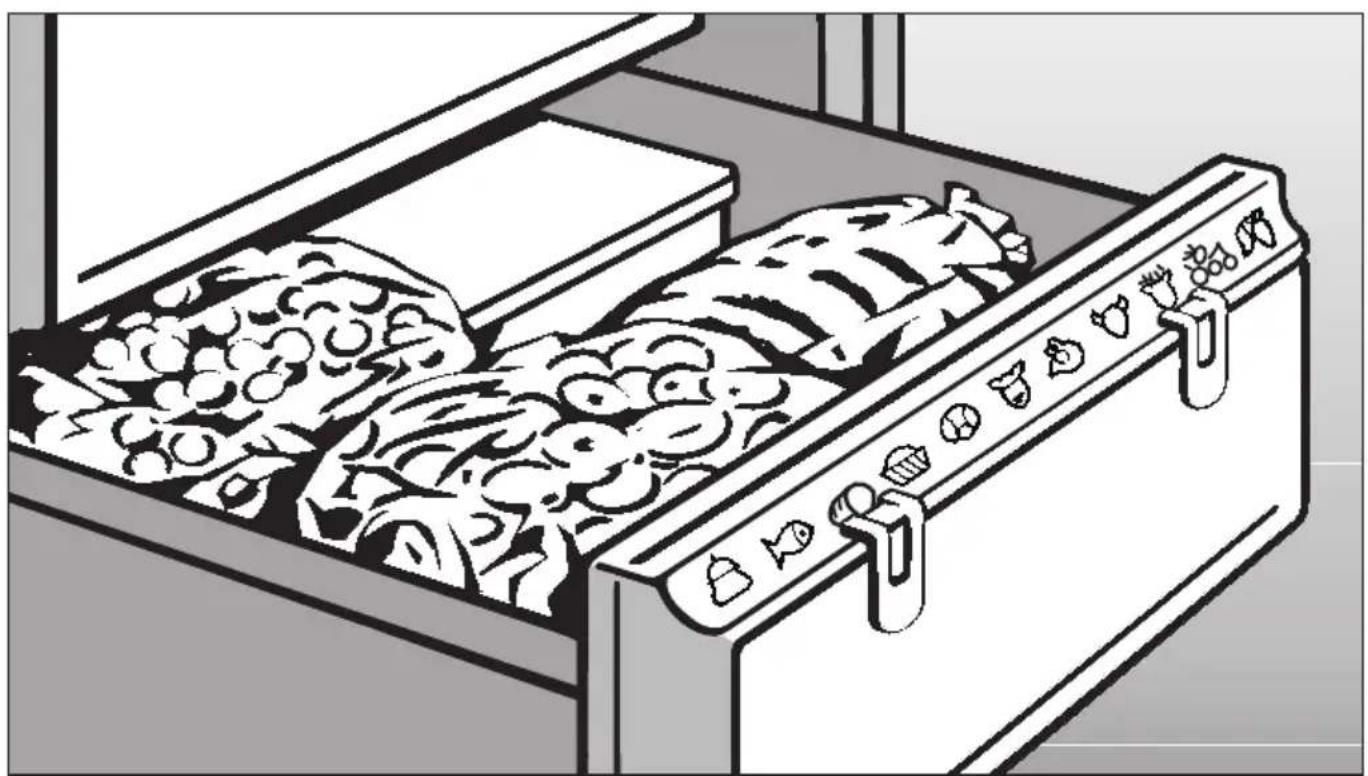

Gefriergut-Merkersystem 20

Auftauen von Gefriergut. 21

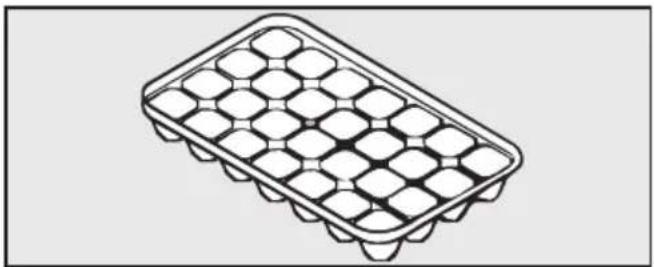

Eiswürfel bereiten 21

Schnellkühlen von Getränken 21

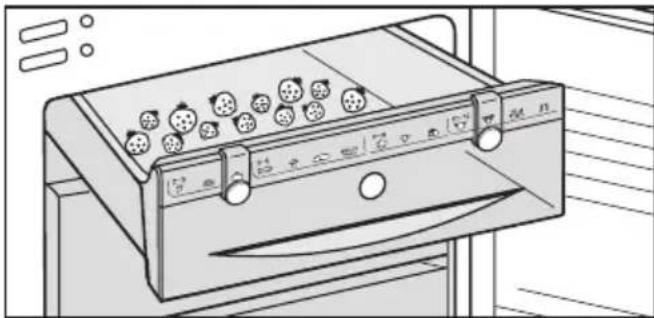

Gefriertablett nutzen 22

Kälte-Akku verwenden....2 2

Abtauen 23

Reinigen und Pflegen 24

Außenwände, Innenraum, Zubehör 24

Belüftungsgitter 24

Türdichtung 24

Rückseite - Metallgitter 25

Was tun, wenn ...? 26

Ursachen von Geräuschen 28

Kundendienst/Garantie 29

Garantiezeit und Garantiebedingungen....29

Elektroanschluss 30

Aufstellhinweise....31

Aufstellort 31

Klimaklasse. 31

Be- und Entlüftung 31

Gerät aufstellen 31

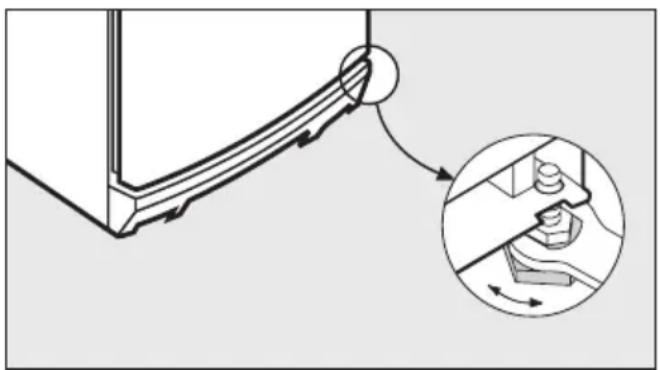

Gerät ausrichten 31

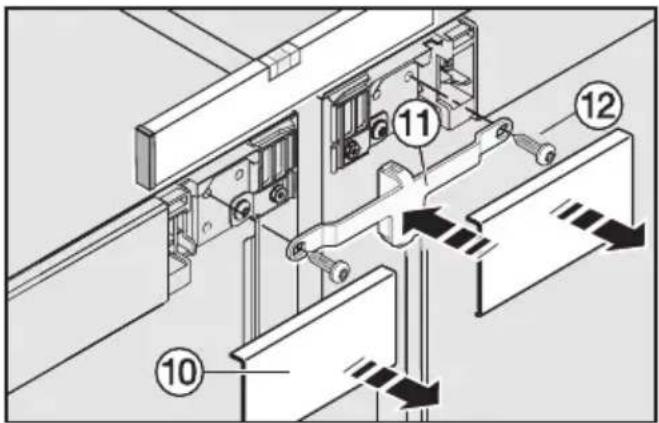

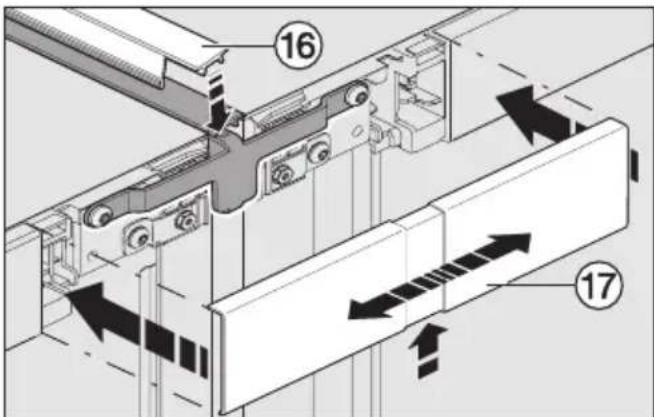

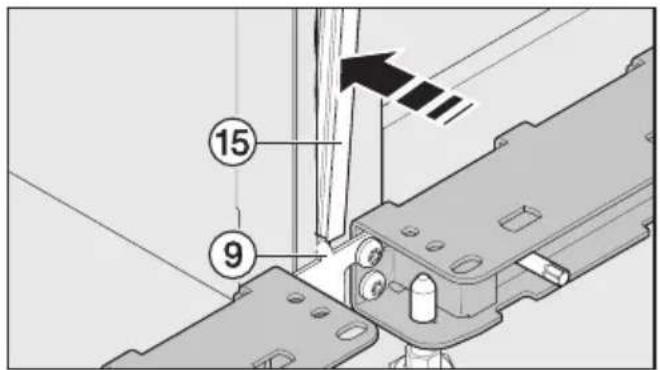

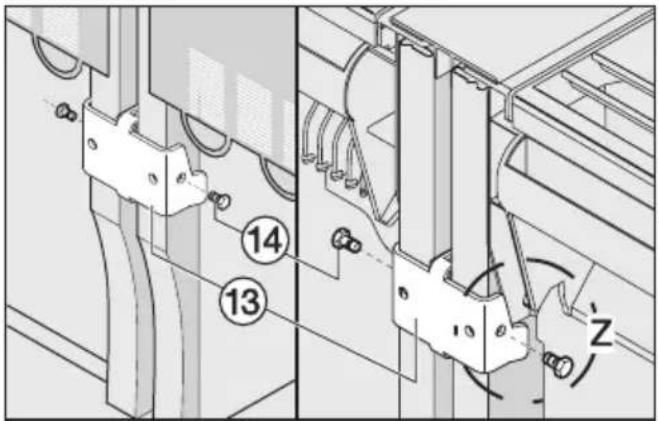

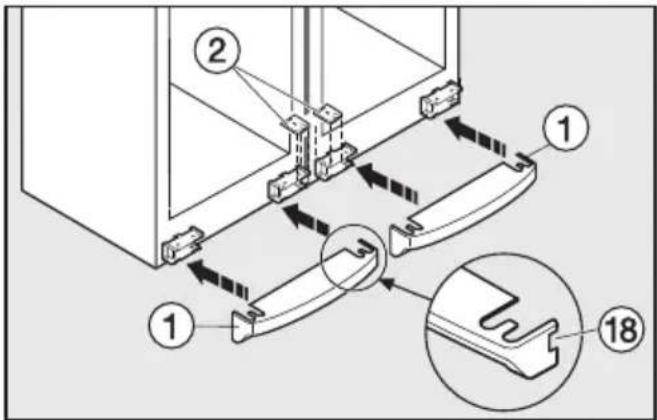

Aufstellen einer side-by-side Kombination 32

Geräte aufstellen 32

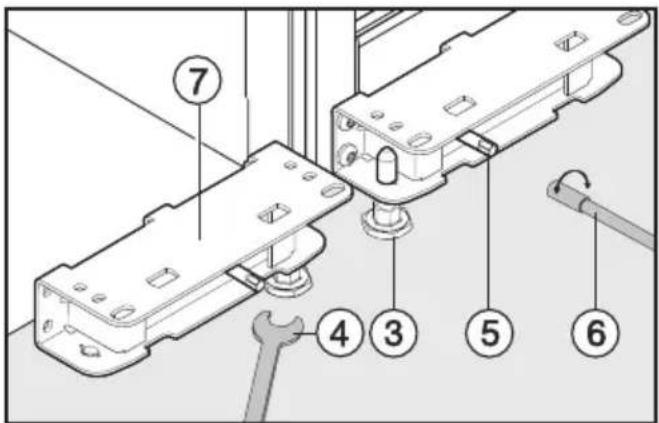

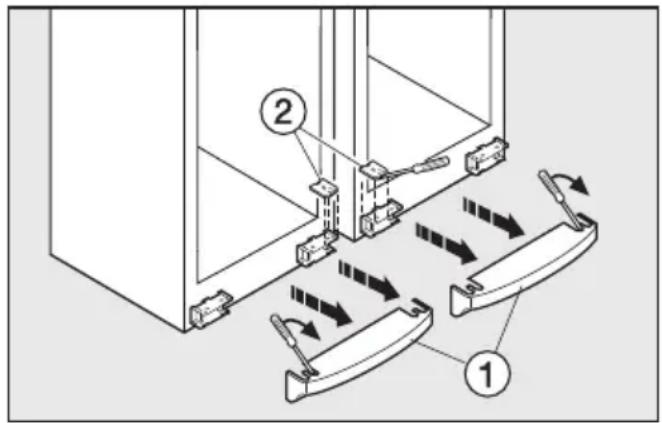

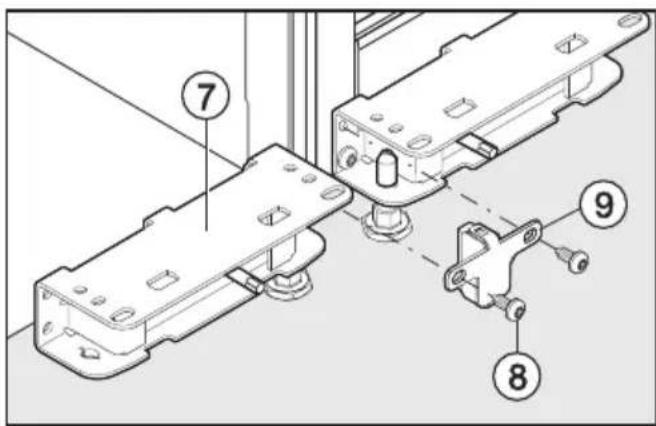

Geräte miteinander verbinden....32

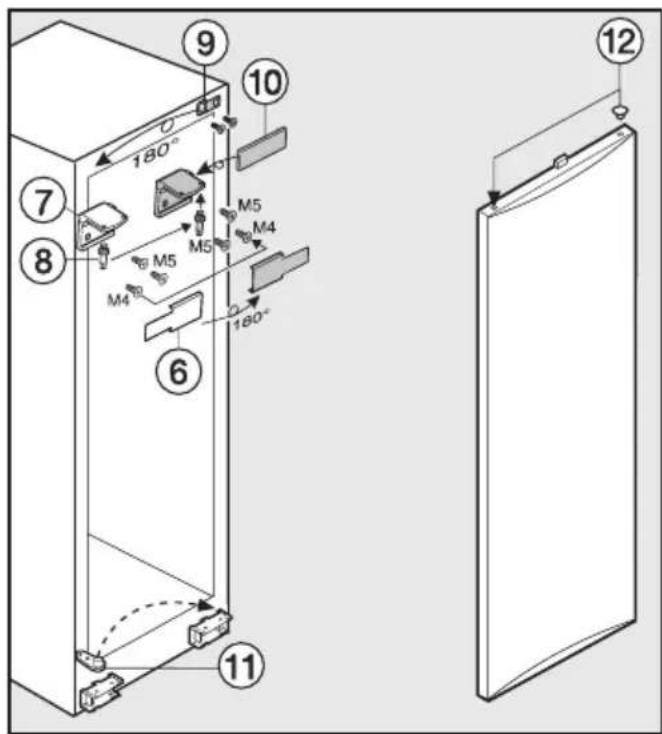

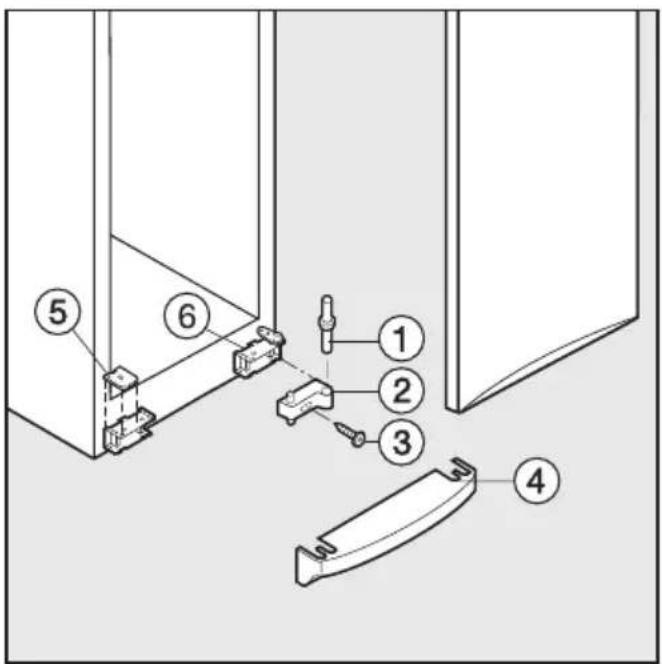

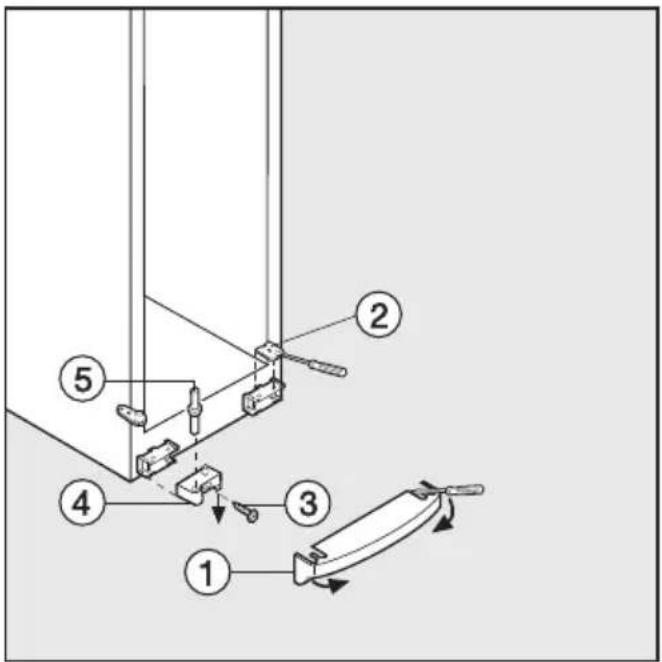

Türanschlag wechseln 36

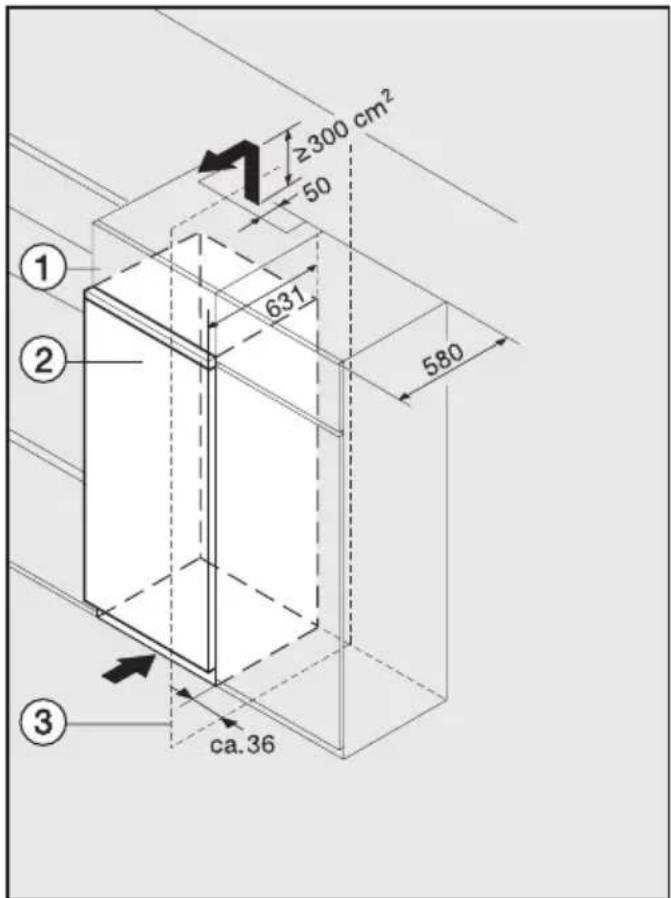

Gerät einbauen 39

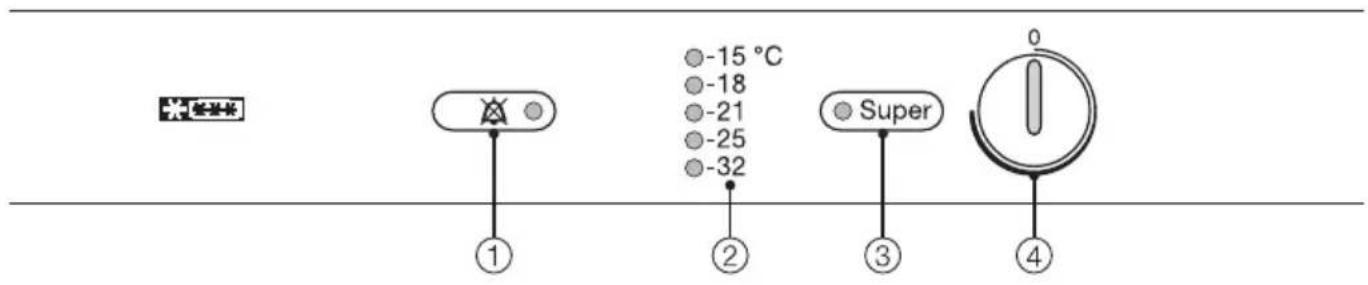

Gerätebeschreibung

-15 °C -18 -21 -25 -32 ① ② ③ ④ Super

①Tonwarner-Aus-Taste und Kontroll-leuchte
②Temperaturanzeige

③SuperFrost-Taste und Kontrollleuchte
④Ein-/Aus- und Temperaturregler

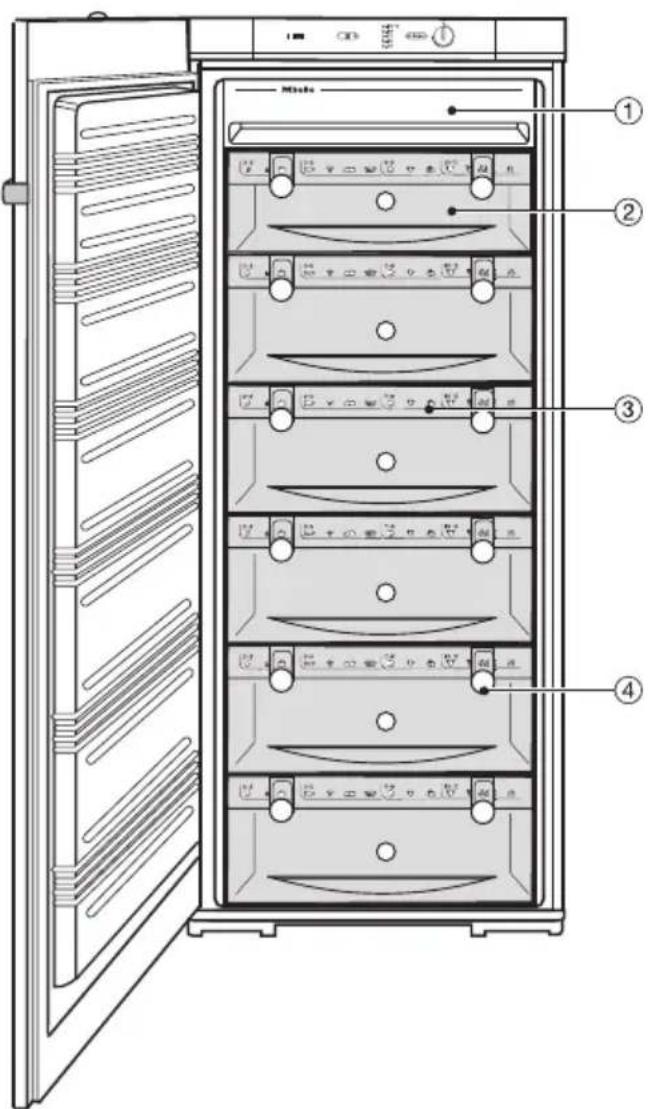

①NoFrost-Einrichtung
②Gefriertablett

③Gefrierschubladen mit Gefrierkalender
④Gefriergut-Merkersystem

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für die Aufstellung, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Verwendungszwecke sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Kinder dürfen das Gerät nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Gerätes so erklärt wurde, dass sie das Gerät sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes aufhalten. Passen Sie auf, dass Kinder nicht mit dem Gerät spielen, sich z. B. an die Gerätetür hängen.

Technische Sicherheit

Kontrollieren Sie das Gerät vor dem Aufstellen auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät auf keinen Fall in Betrieb. Ein beschädigtes Gerät kann Ihre Sicherheit gefährden!

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch eine vom Hersteller autorisierte Fachkraft ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

▶ Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors

Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
• ziehen Sie den Netzstecker,
• durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
• benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.

Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.

Der Anschluss des Gerätes an das Elektronetz darf nicht über Verlängerungskabel oder Mehrfachsteckdosen erfolgen, da sie nicht die nötige Sicherheit gewährleisten (z. B. Überhitzungsgefahr).

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

▶ Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Hersteller autorisierte Fachkräfte durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

▶ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das Gerät vom Netz getrennt sein. Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

- der Netzstecker des Gerätes gezogen ist. Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen. - die Sicherung der Hausinstallation ausgeschaltet ist.

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Sachgemäßer Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!
Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus dem Gefrierschrank in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!
Frieren Sie angetaute oder aufgetaute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.
Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!
Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.
▶ Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!
Nehmen Sie Flaschen, die Sie zum Schnellkühlen in den Gefrierschrank legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!
▶ Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,

- angefrorene Eiswürfelschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

▶ Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.
▶ Verdecken Sie nicht die Belüftungsgitter des Gerätes. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät.

Der Kunststoff wird beschädigt.

▶ Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

▶ Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung eines Kühl-/Gefriergerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/ Gefriergerätes, wenn Sie es entsorgen.

Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

▶ Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

- Aufstechen der Kältemittelkanäle des Verdampfers.

- Abknicken von Rohrleitungen.

- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen	In belüftbaren Räumen.	In geschlossenen, nicht belüftbaren Räumen.
	Geschützt vor direkter Sonnenbestrahlung.	Bei direkter Sonnenbestrahlung.
	Nicht neben einer Wärmequelle (Heizkörper, Herd).	Wenn Standort neben einer Wärmequelle (Heizkörper, Herd) ist.
	Bei idealer Raumtemperatur um 20 °C.	Bei hoher Umgebungstemperatur.
Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)	Bei mittlerer Reglereinstellung von 2 bis 3.	Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!
Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)	Kellerfach 8 bis 12 °C	Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C bzw. 18 °C der Schalter ausgeschaltet ist!
	Kühlfach 4 bis 5 °C
	PerfectFresh-Zone nahe 0 °C
	Gefrierzone -18 °C
	Weinlagerzone 10 bis 12 °C
Gebrauch	Tür nur bei Bedarf so kurz wie möglich öffnen.	Häufiges und langes Türöffnen = Kälteverlust
	Lebensmittel gut sortiert einordnen.	Unordnung bedeutet durch Suchen lange Türöffnungszeiten.
	Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.	Warme Speisen im Gerät verursa-chen lange Kompressorlaufzeiten (Gerät versucht herunter zu kühlen).
	Lebensmittel gut verpackt oder gut abgedeckt einordnen.	Das Verdunsten und Kondensie-ren von Flüssigkeiten in der Kühl-zone verursacht Kälteleistungsverluste.
	Gefrierwaren zum Abtauen in die Kühlzone legen.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann.
Abtauen	Gefrierzone bei einer Eisschicht von 0,5 cm abtauen.	Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Vor dem ersten Benutzen

Die Edelstahlfläche und die Zierleisten sind mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie erst nach dem Aufstellen bzw. Einbauen ab. Beginnen Sie an einer oberen Ecke.
■ Reiben Sie die Edelstahlfläche mit dem beiliegenden Edelstahl-Pflegemittel ein.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

■ Drehen Sie den Temperaturregler mit einer Münze nach rechts aus der Stellung "0" heraus, und zwar soweit, bis die Temperaturanzeige leuchtet.

Den Temperaturregler nicht weiter als bis zum Anschlag drehen, sonst wird er beschädigt.

Die Tonwarner-Kontrollleuchte leuchtet. Sie erlischt, sobald es in der Gefrierzone kalt genug ist.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Kälte-Akku

Legen Sie den Kälte-Akku in die oberste Schublade oder raumsparend auf das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Gerät ausschalten

■ Drehen Sie den Temperaturregler mit einer Münze nach links auf die Einstellung "0".

Alle Kontrollleuchten erlöschen, und die Kühlung ist ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■ reinigen Sie das Gerät, und
■ lassen Sie die Gerätetür etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
• je mehr Lebensmittel gelagert werden,
• je mehr frische Lebensmittel eingefroren werden,
• je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

Temperatur einstellen

Die Temperatur können Sie am Temperaturregler einstellen.

■ Drehen Sie den Temperaturregler mit einer Münze nach rechts aus der Stellung "0" heraus.

Je höher die Einstellung, desto niedriger ist die Temperatur im Gerät.

Den Temperaturregler nicht weiter als bis zum Anschlag drehen, sonst wird er beschädigt.

Temperaturanzeige

Die Temperaturanzeige auf der Bedienblende zeigt immer die gewünschte Temperatur an.

Möchten Sie, dass das Gerät z. B. auf -18 °C kühlt,

■ drehen Sie den Temperaturregler so weit nach rechts (von 0 aus), bis die -18 auf der Bedienblende leuchtet.

Innerhalb der angezeigten Temperaturbereiche (z. B. zwischen -15 und -18 °C) kann die Temperatur geringfügig kälter eingestellt werden:

■ drehen Sie den Temperaturregler z. B. von der Einstellung -15 aus langsam nach rechts weiter, bis die -18 in der Temperaturanzeige kurz blinkt.

Die richtige Temperatur

Die kältere Temperatureinstellung innerhalb des kleinen Temperaturbereiches wurde übernommen.

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt ansteigen kann. Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton. Gleichzeitig blinkt die Tonwarner-Kontrollleuchte.

Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und optische Signal könnte z. B. erfolgen,

- wenn Sie eine große Menge Lebensmittel einfrieren, ohne die Funktion SuperFrost eingeschaltet zu haben.

Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Türalarm

Wenn die Gerätetür länger als ca. 60 Sekunden offen steht, ertönt der Warnton.

Warnsystem einschalten

Das Warnsystem ist automatisch immer funktionsbereit. Es muss nicht extra eingeschaltet werden.

Warnton vorzeitig ausschalten

Sobald der Alarmzustand beendet ist, verstummt der Warnton, und die Kontrollleuchte erlischt. Sollte Sie der Warnton jedoch stören, können Sie ihn vorzeitig ausschalten.

■ Drücken Sie die Tonwarner-Aus-Taste.

Der Warnton verstummt. Die Tonwarner-Kontrollleuchte leuchtet konstant und erlischt erst, wenn der Alarmzustand beendet ist. Damit ist das Warnsystem wieder funktionsbereit.

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion SuperFrost einschalten.

Damit erreichen Sie, dass die Lebensmittel schnell durchgefroren werden und somit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

SuperFrost einschalten

Die Funktion SuperFrost muss 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion SuperFrost eingeschaltet werden!

■ Drücken Sie die SuperFrost-Taste, so dass die Kontrollleuchte leuchtet.

Gleichzeitig leuchtet der kälteste Wert der Temperaturanzeige.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

SuperFrost ausschalten

Die Funktion SuperFrost schaltet sich automatisch nach ca. 65 Stunden ab. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

In der Temperaturanzeige auf der Bedienblende leuchtet wieder die gewünschte Temperatur.

Um Energie zu sparen, können Sie die Funktion SuperFrost selber ausschalten, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C in der Gefrierzone erreicht ist. Kontrollieren Sie die Temperatur im Gerät.

Super

■ Drücken Sie die SuperFrost-Taste, so dass die Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Das auf dem Typenschild angegebene maximale Gefriervermögen wurde nach der Norm DIN EN ISO 15502 ermittelt.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischenräume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Isolationsplatte verwenden

(je nach Modell; als Zubehör erhältlich)

Für das Gerät gibt es eine Isolationsplatte, mit der Sie nicht benötigte Gefrierschubladen "abschalten", d. h. isolieren können, um Energie zu sparen. Verwenden Sie diese Isolationsplatte, wenn Sie nur wenig Gefriergut im Gerät lagern.

Wichtig zu wissen!

• Mindestens 2 Gefrierschubladen sind zum Gefrieren erforderlich. Alle anderen Schubladen können Sie je nach Bedarf "abschalten" (isolieren).
• Die Gefrierschubladen, die zum Einfrieren übrigbleiben sollen, müssen immer oben sein.

- Die Isolationsplatte muss unterhalb der letzten Schublade, in welcher noch eingefroren werden soll, eingeschoben werden.

- Je weniger Schubladen gekühlt werden sollen, umso weniger Energie wird verbraucht. Durch Verwendung der Isolationsplatte können Sie deutlich Energie einsparen!

In den "abgeschalteten" Schubladen keine Lebensmittel lagern, da größere, unkontrollierte Temperaturschwankungen auftreten können, wodurch die Lebensmittel verderben könnten.

Beispiel

Sie benötigen nur 2 Gefrierschubladen, um Ihr Gefriergut zu lagern.

■ Legen Sie das Gefriergut in die obersten 2 Schubladen. Alle anderen Schubladen sind leer.
■ Nehmen Sie die dritte Schublade heraus, und schieben Sie die Isolationsplatte unter die zweite Schublade.

Die restlichen unteren Schubladen werden nun "abgeschaltet" (isoliert).

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
- das Haltbarkeitsdatum und
- die Kühlraumtemperatur der Verkaufstruhe. Ist die Kühlraumtemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 M i - nuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
• Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

- Gummiringen

- Kunststoff-Klipsen

- Bindfäden oder

- kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Bei einer größeren Menge als 2 kg frischer Lebensmittel schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion SuperFrost ein (siehe "SuperFrost verwenden").

Einlegen

Die Lebensmittel können überall in der Gefrierzone eingefroren werden, vorzugsweise jedoch in den oberen Gefrierschubladen.

Sie können auch die Gefrierschubladen herausnehmen und das Gefriergut direkt auf die Glasplatten legen. Nur die unterste Gefrierschublade muss immer im Gerät bleiben.

Jede Gefrierschublade und die einzelnen Glasplatten können mit maximal 25 kg beladen werden! Wenn Sie die Gefrierschubladen herausnehmen, achten Sie darauf, die Ventilatorschlitze an der Rückwand des Gerätes nicht abzudecken. Sie sind wichtig für eine einwandfreie Funktion!

Zum Einfrieren von großem Gefriergut, wie z. B. Pute oder Wild, kann die Glasplatte zwischen zwei Gefrierschubladen herausgenommen werden. Damit erhalten Sie über zwei Schubfachhöhen Platz.

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen oder auf die Glasplatten, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 – 1 2 dargestellt.

10-12

■ Schieben Sie die Plakette vom Rand der Gefrierschublade auf die Führungsschiene.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
• bei Raumtemperatur,
• im Kühlschrank (die abgegebene Kälte des Gefrierguts wird zum Kühlen der Lebensmittel genutzt),
• im Dampfgarer.

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist aufgrund der veränderten Zellstruktur etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Eiswürfel bereiten

■ Füllen Sie die Eiswürfelschale zu dreiviertel mit Wasser, und stellen Sie sie auf den Boden einer Gefrierschublade.
■ Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.
■ Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.

Schnellkühlen von Getränken

Sollten Sie Flaschen zum Schnellkühlen in die Gefrierzone legen, nehmen Sie die Flaschen spätestens nach einer Stunde wieder heraus, da die Flaschen sonst platzen!

Gefriertablett nutzen

Auf dem Gefriertablett können Sie Bee- ren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren. Das Gefriergut bleibt weitgehend in sei- ner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■ Legen Sie das Gefriergut locker auf das Gefriertablett.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Kälte-Akku verwenden

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel oder raumsparend in das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

Das Gerät ist mit einem "NoFrost"-System ausgerüstet, wodurch das Gerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an!

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Verwenden Sie zur Pflege der Edelstahlfläche ein geeignetes Edelstahl-Pflegemittel (erhältlich über den Miele Kundendienst).

Achten Sie darauf, dass kein Wasser in die Elektronik und in die Belüftungsgitter gelangt.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden! Es wird im Fall einer Störung benötigt!

■ Das Gerät muss jetzt ausgeschaltet, der Netzstecker gezogen, das Gefriergut an einem kühlen Ort gelagert und die Gefrierschubladen alle außerhalb des Gerätes sein.

Außenwände, Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine.

■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Tür des Gerätes geöffnet.
■ Reinigen Sie die Edelstahlfläche mit einem geeigneten Edelstahl-Reinigungsmittel.
■ Reiben Sie die Edelstahlfläche zur Pflege mit einem geeigneten Edelstahl-Pflegemittel ein. Auf der Edelstahlfläche bildet sich ein Schutzfilm, der schnelles Wiederverschmutzen verhindert.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■ Schließen Sie die Gerätetür, stecken Sie den Netzstecker in die Steckdose, und schalten Sie das Gerät ein.
■ Schalten Sie die Funktion SuperFrost ein, damit das Gerät schnell kalt wird. Die Kontrollleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in das Gerät, sobald die Temperatur im Gerät tief genug ist.
■ Schalten Sie die Funktion SuperFrost durch Drücken der SuperFrost-Taste aus, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist. Die Kontrollleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was ist zu tun, wenn ...

... das Gerät nicht kühlt?

■ Prüfen Sie, ob der Temperaturregler auf einer anderen Einstellung als "0" steht.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gerätetür nicht mehrmals hintereinander öffnen lässt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur im Gerät zu kalt ist?

■ Stellen Sie den Temperaturregler auf eine kleinere Einstellung.
■ Die Funktion SuperFrost hat sich noch nicht ausgeschaltet. Sie schaltet sich automatisch nach 65 Stunden aus.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ab das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes staubig ist.
■ Die Gerätetür wurde häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetür richtig schließen lässt.

... der Warnton ertönt und die Ton-warner-Kontrollleuchte blinkt?

Die Temperatur in der Gefrierzone ist zu warm, weil

■ eine große Menge Lebensmittel eingefroren wurde, ohne die Funktion SuperFrost einzuschalten.
Wenn der Alarmzustand beendet ist, erlischt die Tonwarner-Kontrollleuchte und der Warnton verstummt.

■ der Kompressor defekt ist. Rufen Sie den Kundendienst.

Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

... die SuperFrost-Kontrollleuchte gleichzeitig mit der Temperaturanzeige blinkt?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... die SuperFrost-Kontrollleuchte nicht leuchtet, die Kältemaschine aber läuft?

■ Die Kontrollleuchte ist defekt. Rufen Sie den Kundendienst.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ursachen von Geräuschen

Ganz normale Geräusche	Wodurch entstehen sie?
Brrrrr...	Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb....	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click....	Das Klicken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr....	Bei einem Mehrzonen- oder NoFrost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen	Wodurch entstehen sie, und was können Sie dagegen tun?
Klappern, Rappeln, Klirren	Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klem-men: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand: Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der folgenden Telefonnummer: 0180-5252100.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechsel- richtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden!

Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschluss- leitung erforderlich, darf dieser nur von einer qualifizierten Elektro-Fachkraft er- folgen.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+16 °C bis +38 °C
T	+16 °C bis +43 °C

Eine einwandfreie Funktion des Gerätes ist bis zu einer unteren Umgebungs-temperatur von +5 °C gewährleistet.

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist.

Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz. Es kann mit der Rückseite direkt an die Wand gestellt werden.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Grundsätzlich sollten Kühl-/Gefriergeräte nicht mit weiteren Modellen unmittelbar nebeneinander ("side-by-side") aufgestellt werden, um Kondenswasserbildung und daraus resultierende Folgeschäden zu vermeiden.

Dieses Modell ist jedoch mit einer Seitenwandheizung ausgestattet und kann mit bestimmten Modellen unmittelbar "side-by-side" aufgestellt werden!

Erkundigen Sie sich bei Ihrem Fachhändler, welche Kombinationen mit Ihrem Gerät möglich sind!

Geräte aufstellen

■ Stellen Sie das Gefriergerät bzw. das Gerät mit Gefrierteil unbedingt links (von vorn gesehen) vom Kühlgerät auf. Durch die eingeschäumte Seitenwandheizung an der innen liegenden Seite des Gefriergeräts bzw. des Geräts mit Gefrierteil wird die Kondenswasserbildung zwischen den Geräten verhindert!
■ Stellen Sie die Kombination bereits jetzt möglichst nahe an den für sie vorgesehenen Platz, damit die Geräte an eventuelle Bodenunebenheiten angepasst werden können. Der Zugang zur Geräterückseite muss für die Montage weiterhin möglich sein.

Geräte miteinander verbinden

Für die side-by-side Montage benötigen Sie eine Wasserwaage, verschiedene Schraubenschlüssel, einen Torx-Schraubendreher sowie einen Steckschlüssel!

- Ziehen Sie vor der Montage die Schutzfolien von den Gehäuseaußen-seiten ab. - Stellen Sie die Geräte so nebeneinander, dass sie vorn bündig stehen und zwischen Ihnen ein Spalt von 10 mm bestehen bleibt.

• Öffnen Sie die Gerätetüren, rasten Sie die Sockelblenden ① jeweils mit einem Schraubendreher aus, und schwenken Sie sie nach vorn weg.
  ■ Rasten Sie die Abdeckungen ② jeweils mit dem Schraubendreher aus.

■ Richten Sie die beiden Geräte mit Hilfe einer Wasserwaage zueinander aus:
- Justieren Sie die vorderen Stellfüße ③ mit Hilfe eines Schraubenschlüssels ④.
- Richten Sie die hinteren Stellfüße über die Justierachsen ⑤ mit Hilfe eines Steckschlüssels ⑥ aus. Drehen Sie die Justierachse rechtsherum, um das Gerät hinten anzuheben.
■ Schließen Sie zwischendurch die Gerätetüren und prüfen Sie, ob die Türgriffe bündig zueinander ausgerichtet sind.

Achten Sie darauf, dass die Lagerböcke ⑦ auf gleicher Höhe ausgerichtet sind. Nur so wird ein einwandfreier Sitz der Abdeckungen ermöglicht.

■ Drehen Sie an der unteren Vorderseite die oberen Schrauben ⑧ aus den Lagerböcken ⑦ heraus.
■ Schrauben Sie den unteren Befestigungswinkel ⑨ mit den Schrauben ⑧ lose an.
■ Drücken Sie die Geräte fest zusammen und richten Sie sie nochmals aus.
■ Ziehen Sie die Schrauben ⑧ nun fest an.

Bewegen Sie die Gerätekombination erst dann wieder, wenn alle Befestigungswinkel fest montiert sind!

Aufstellen einer side-by-side Kombination

■ Entfernen Sie die Abdeckungen ⑩ von beiden Geräten.
■ Schrauben Sie den großen Befestigungswinkel ⑪ an der oberen Vorderseite mit den langen Schrauben ⑫ lose an.
■ Drücken Sie die Geräte fest zusammen und richten Sie sie nochmals aus.
■ Ziehen Sie die Schrauben ⑫ nun fest an.

■ Setzen Sie auf der Rückseite jeweils oben und unten die breiten Befestigungswinkel ⑬ auf und schieben Sie den oberen Befestigungswinkel bis zum Anschlag (z) nach oben.
■ Befestigen Sie die Befestigungswinkel seitlich mit den Schrauben ⑭.

Um einem Vibrationsgeräusch vorzubeugen, dürfen weder Winkel noch Schrauben mit der Verrohrung auf der Geräterückseite in Berührung kommen.

■ Schließen Sie die Kombination nun elektrisch an.

Für Geräte mit integriertem Eiswürfelbereiter: Schließen Sie das Gerät an den Festwasseranschluss an.

■ Schieben Sie die Kombination vorsichtig in die vorgesehene Position. Wenn Sie die Geräte dazu vorn anheben, können Sie sie über die hinteren Rollen leichter fortbewegen.

Bei Bedarf kann das Gerät nochmals in der Höhe nachjustiert werden.

15 9

■ Drücken Sie auf der Vorderseite die lange Edelstahlleiste ⑮ in den Spalt. Achten Sie darauf, dass die Leiste auf dem Befestigungswinkel ⑨ aufsteht.
■ Arbeiten Sie die Edelstahlleiste nun sorgfältig in den Spalt ein. Verwenden Sie dazu ein weiches Tuch, um Dellen in der Edelstahlleiste vorzu-beugen.

■ Ziehen Sie die Schutzfolie von der Edelstahlleiste ab.

■ Drücken Sie auf der Oberseite die kurze Leiste ^16 in den Spalt. Achten Sie darauf, dass die Aussparung der Leiste nach vorn zeigt. Die Leiste muss vorn bündig mit der Gerätedecke abschließen.

■ Rasten Sie die Abdeckung ^17 auf den Zwischenraum zwischen den Bedienteilblenden auf. Achten Sie darauf, dass die Außenseiten der Abdeckung bündig mit den Bedienteilblenden abschließen. Die Abdeckung ist zu diesem Zweck ausziehbar. Die Aussparung der Abdeckung muss nach unten zeigen, um einen einwandfreien Sitz über der Edelstahlleiste zu gewährleisten!

■ Brechen Sie an den Sockelblenden ① jeweils den dünnen Wandsteg ⑱ aus. Achtung: Dabei auf die richtige Ausbruchseite achten – Griffseite der Geräte!

■ Schieben Sie die Sockelblenden auf und drücken Sie sie an, bis sie einrasten.

■ Rasten Sie die Abdeckungen ② auf.

Türanschlag wechseln

Das Gerät wird mit einem Linksanschlag geliefert. Ist ein Rechtsanschlag erforderlich, muss der Türanschlag gewechselt werden:

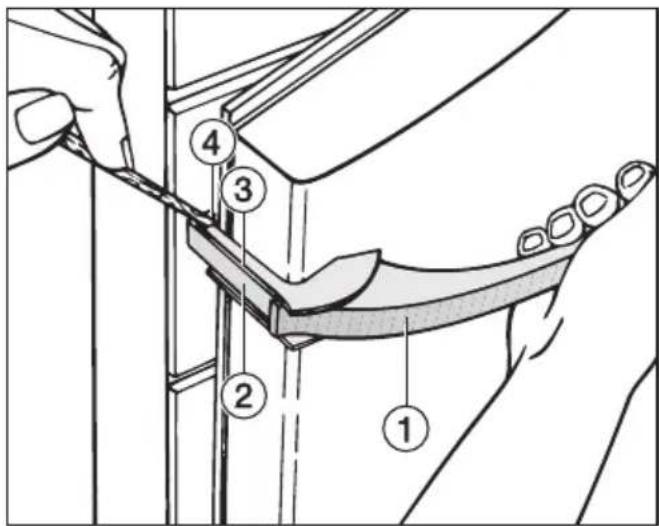

Türgriff abnehmen:

Zunächst müssen Sie das seitliche Griffteil von dem Türgriff lösen:

■ Wenn Sie an dem Türgriff ① ziehen, schiebt sich das seitliche Griffteil ② nach hinten und es entsteht ein Spalt ④ zwischen dem Griffteil ② und der Befestigungsplatte ③ des Griffs.
■ Klemmen Sie einen geeigneten stumpfen Gegenstand (z. B. einen Kochlöffelstiel) in den Spalt ④ und drücken Sie den Griff langsam wieder in Richtung Tür.

Achten Sie darauf, dass Sie mit dem Gegenstand nicht abrutschen und dabei das Gerät beschädigen.

Das seitliche Griffteil ② löst sich.

■ Ziehen Sie das Griffteil ② aus der Führung.

■ Lösen Sie nun die vier Schrauben (Torx 15) in der Befestigungsplatte und nehmen Sie den Griff ab.
■ Lösen Sie die Abdeckplatten auf der Gegenseite und setzen Sie sie auf die frei gewordenen Löcher.

Gerätetür umsetzen:

■ Öffnen Sie die Gerätetür.

■ Rasten Sie die Sockelblende ① mit einem Schraubendreher aus, und schwenken Sie sie nach vorne weg.
■ Rasten Sie die Abdeckung ② mit dem Schraubendreher aus, und schließen Sie die Gerätetür.
■ Drehen Sie die Schraube ③ heraus.
■ Ziehen Sie das Türlager ④ mit dem Lagerbolzen ⑤ nach unten heraus, schwenken Sie es nach vorne, und nehmen Sie es ab.

■ Öffnen Sie die Gerätetür, kippen Sie sie nach unten heraus, und nehmen Sie sie ab.

180° 9 10 7 8 M5 M4 M4 M5 180° 6 11 12

■ Nehmen Sie die Abdeckung ⑥ ab, und schrauben Sie den Scharnierwinkel ⑦ab.
■ Setzen Sie den Bolzen ⑧ im Scharnierwinkel ⑦ in das zweite Loch.
■ Setzen Sie den Blechwinkel ⑨ und die Abdeckung ⑩ jeweils um 180° gedreht auf die Gegenseite.
■ Schrauben Sie den Scharnierwinkel ⑦an die Gegenseite.

Die Schraube M4 muss im linken Loch des Scharnierwinkels eingeschraubt werden.

■ Montieren Sie die Abdeckung ⑥ um 180° gedreht auf die Gegenseite.
■ Heben Sie das Distanzteil ⑪ mit einem Schraubendreher ab, und setzen Sie es auf die Gegenseite.

■ Nehmen Sie den Stopfen ⑫ aus der Türlagerbuchse in der Gerätetür, und setzen Sie ihn auf die andere Seite.
■ Hängen Sie die Gerätetür in den Lagerbolzen ⑧, und schließen Sie die Gerätetür.

In der folgenden Abbildung wurde die Gerätetür nicht geschlossen dargestellt, damit die Vorgänge besser zu erkennen sind.

■ Drehen Sie das Türlager ② um 180°, ziehen Sie den Lagerbolzen ① heraus, und montieren Sie beide Teile in den Lagerbock ⑥:

Dazu den Lagerbolzen ① umgekehrt durch den Lagerbock ⑥ ins Türlager ② einschieben, Türlager einschwen- ken, hochschieben und mit der Schraube ③ vormontieren.

Türanschlag wechseln

■ Richten Sie die Gerätetür über das Langloch im Lagerbock ⑥ zum Gerätegehäuse aus. Ziehen Sie dann die Schraube ③fest an.
■ Schieben Sie die Sockelblende ④ auf, und drücken Sie sie an, bis sie einrastet.
■ Setzen Sie die Abdeckung ⑤ bei geöffneter Gerätetür vorne in die Sockelblende, und rasten Sie sie hinten ein.

Türgriff wieder montieren:

Beachten Sie unbedingt die folgenden Hinweise zur Befestigung des Türgriffs, da bei falscher Montage die Türdichtung beschädigt wird.

■ Schrauben Sie den Türgriff mit den beiden vorderen Schrauben ② zunächst locker auf der Gegenseite an.

Die Befestigungsplatte ③ muss so am Türgehäuse anliegen, dass im geschlossenen Zustand der Tür die Befestigungsplatte zur Geräteaußenwand in einer Flucht liegt.

Falls dies nicht der Fall ist,

■ drehen Sie die beiden vormontierten Gewindestifte ① mit einem Sechskantschlüssel soweit ein, bis die Befestigungsplatte ③den entsprechen den Winkel hat.
■ Ziehen Sie alle 4 Schrauben ② fest an.
■ Schieben Sie das seitliche Griffteil ④ von der Geräteseite aus auf die Führung der Befestigungsplatte, bis es hörbar einrastet.

Achten Sie unbedingt darauf, dass das seitliche Griffteil ④ beim Öffnen der Tür nicht die Türdichtung berührt. Die Türdichtung wird auf Dauer beschädigt!

Sollte dies der Fall sein,

■ richten Sie die Befestigungsplatte ③ nochmals über die Gewindestifte ① aus, bis die Befestigungsplatte und das seitliche Griffteil ④ den entsprechenden Winkel haben und die Dichtung beim Öffnen der Tür nicht berührt wird.

≥300 cm² 50 631 580 ① ② ③ ca.36

600 mm breite Geräte können in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ①ange - bracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzusehen.

Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300 cm² betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht. Je größer der Lüftungsquerschnitt, umso energiesparender arbeitet das Gerät.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Umbau mit Norm-Küchenschränken (Tiefe max. 580 mm) kann das Gerät direkt neben dem Küchenschrank aufgestellt werden. Die Gerätetür ② steht dann seitlich 34 mm und in der Gerätemitte 51 mm gegenüber der Küchenschrankfront vor. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schließen.

Beim Aufstellen des Gerätes neben einer Wand ③ ist scharnierseitig zwischen Wand ③ und Gerät ② ein Distanzabstand von ca. 36 mm erforderlich, damit sich die Gerätetür wegen des Griffes vollständig öffnen lässt.

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Werkkundendienst

Deutschland

0800 2244666*

*kostenfrei

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

Österreich

050 800 300**

Mo-Sa 7 - 19 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352 49711-20/22

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*€ 0,14 pro Minute Festnetz der T-Com,

Mobilfunkgebühren abweichend

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352 49711-28/29

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
