BEDIENUNGSANLEITUNG KD 3222 S MIELE

Gebrauchs- und Montageanweisung

Kühl-Gefrier-Kombination

Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 254 540

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Gerät ein- und ausschalten.... 10

Bei längerer Abwesenheit 10

Die richtige Temperatur

...im Kühlraum.... 11

... in der Gefrierzone .... 11

Temperatur einstellen. 11

Temperaturanzeige 12

Winterschaltung verwenden.... 13

Lebensmittel sinnvoll Einordnen 14

Innenraum gestalten

Abstellflächen versetzen 15

Geteilte Abstellfläche 15

Abstellborde / Flaschenborde versetzen 15

Flaschenhalter verschieben. 15

Kühlen und Lagern

Wichtige Gebrauchshinweise 16

Zum Kühlen ungeeignete Lebensmittel 16

Gefrieren und Lagern

Maximales Gefriervermögen 17

Fertige Tiefkühlkost einlagern 17

Lebensmittel selbst einfrieren 17

Vor dem Einfrieren beachten 17

Verpacken. 18

Einlegen 18

Gefrierkalender 18

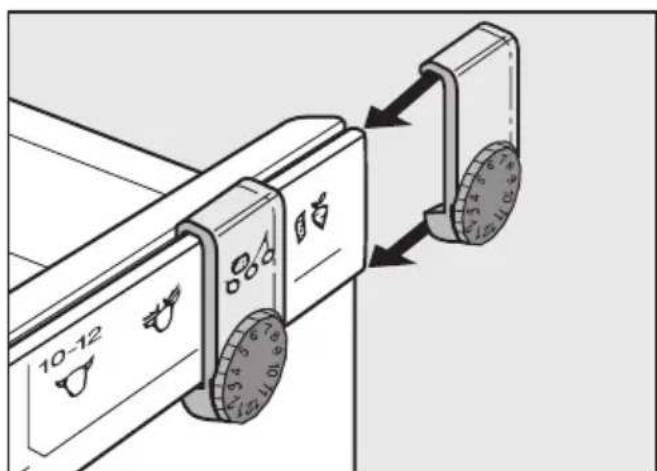

Gefriergut-Merkersystem 19

Auftauen von Gefriergut. 19

Eiswürfel bereiten.... 19

Speiseeis herstellen 19

Schnellkühlen von Getränken 20

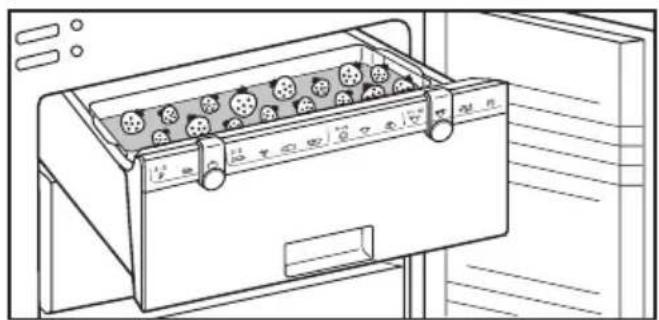

Gefriertablett nutzen 20

Kälte-Akku verwenden....20

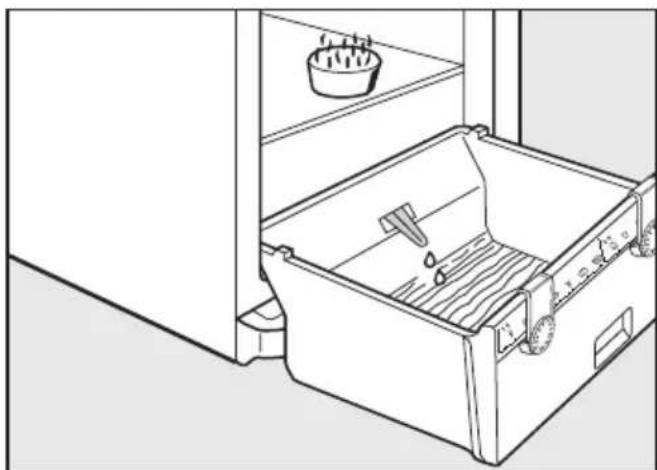

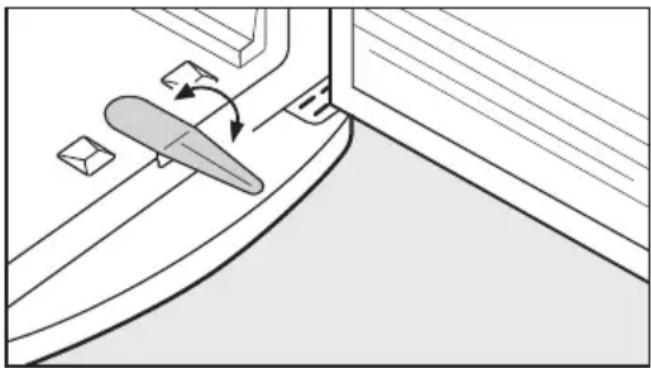

Abtauen

Kühlzone 21

Gefrierzone 21

Reinigen

Außenwände, Innenraum, Zubehör 23

Belüftungsgitter 23

Türdichtungen 23

Rückseite - Metallgitter. 24

Störungen - Was tun? 25

Kundendienst 28

Elektroanschluß 29

Aufstellhinweise

Aufstellort 30

Klimaklasse. 30

Be- und Entlüftung 30

Griffe befestigen. 30

Gerät aufstellen 31

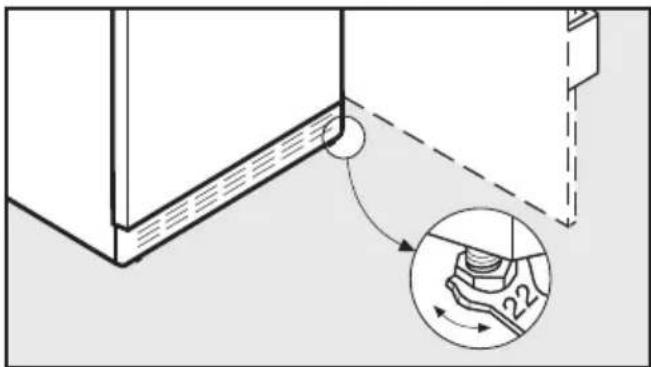

Gerät ausrichten 31

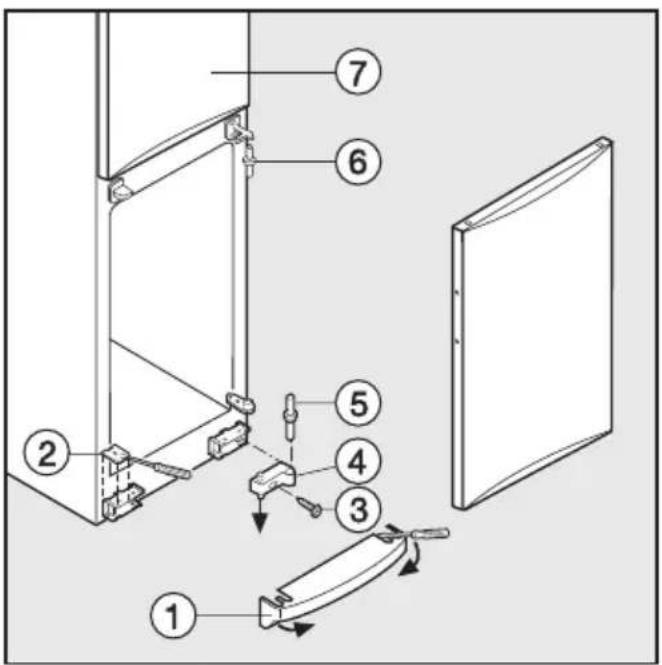

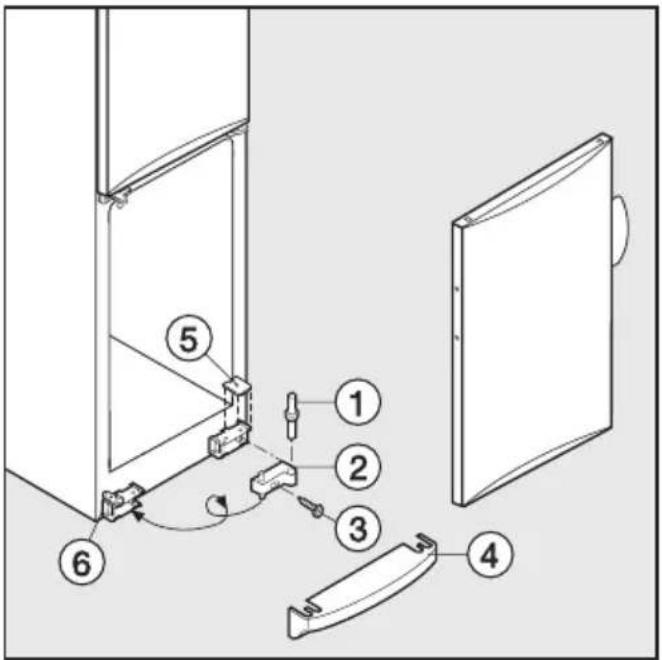

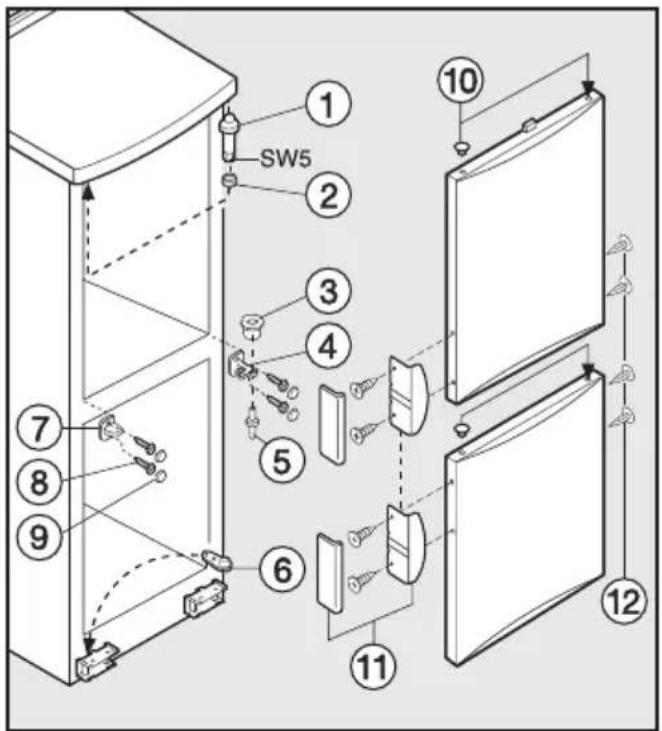

Türanschlag wechseln 32

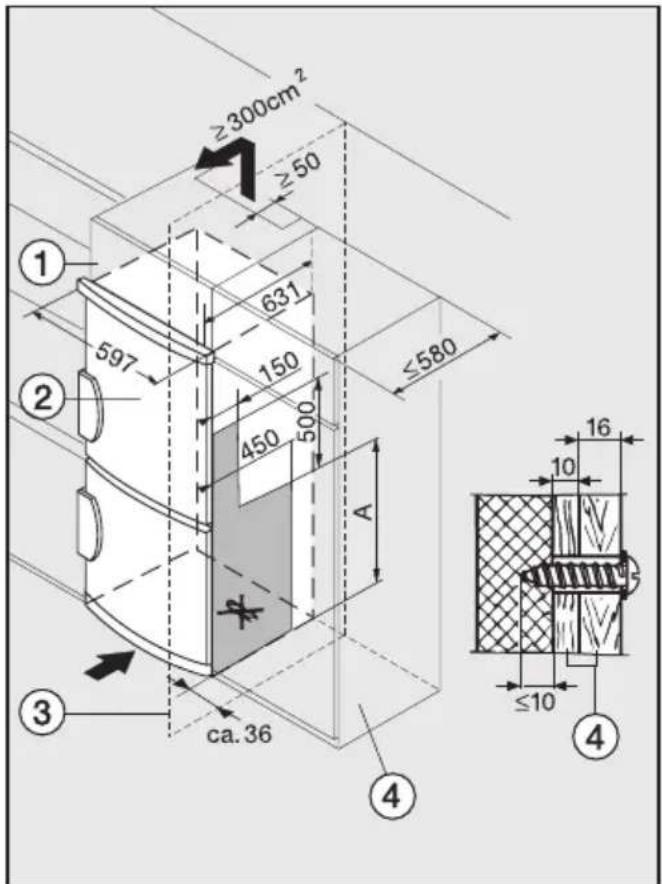

Gerät einbauen 34

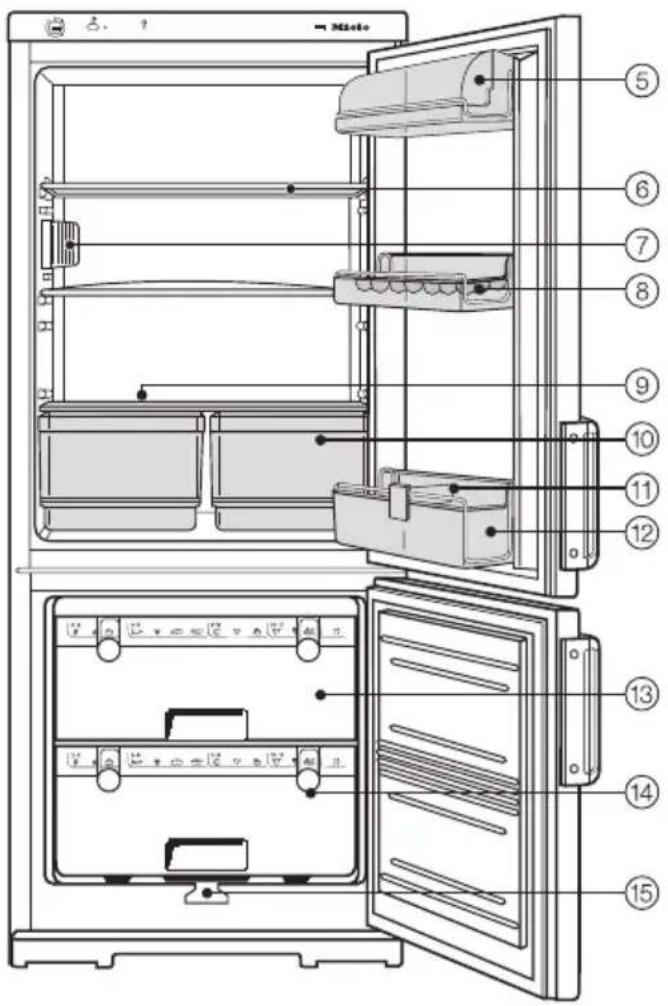

Gerätebeschreibung

①Ein-/Aus- und Temperaturregler
② Taste für Winterschaltung
③ Kontrolleuchte für Winterschaltung

④Geräte-Kontrolleuchte

⑤ Butter- und Käsefach
⑥ Abstellfläche (Glas oder Rost)
⑦Innenbeleuchtung
⑧Eierablage
⑨Tauwasser-Rinne und Tauwasser-Ablaufloch
⑩ Obst-, Gemüseschalen
⑪ Flaschenhalter
⑫Türabsteller
⑬ Gefrierschubladen mit Gefrierkalender
⑭Gefriergut-Merkersystem
⑮Tauwasser-Ablaufsteg

M100 ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑬ ⑭ ⑮ ⑯

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück.

Achten Sie darauf, daß die Rohrleitungen Ihres Kältegerätes bis zum Ab-transport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, daß das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Berücksichtigen Sie beim Entsorgen des Altgerätes auch die Hinweise unter „Sicherheitshinweise und Warnungen“.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchs-anweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, daß keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muß der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muß der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlußdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.

Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlußleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus der Gefrierzone in den Mund.

Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein.

Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Lagern Sie keine explosiven Stoffe im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen, – angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder

Kerzen in das Gerät.

Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Verdecken Sie nicht die Belüftungsgitter des Gerätes.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so daß das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluß verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloß Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr kommen.
Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlußleitung durchtrennen.
Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

- Aufstechen der Kältemittelkanäle des Verdampfers.

- Abknicken von Rohrleitungen.

- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Vor dem ersten Benutzen

■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Gerät einschalten

0 1 2 3 4

■ Drehen Sie den Ein-/Aus-Regler mit einer Münze nach rechts aus der Stellung „0“ heraus.

Den Ein-/Aus-Regler nicht weiter als bis zum Anschlag drehen, sonst wird er beschädigt.

Das Gerät beginnt zu kühlen, und die Innenbeleuchtung in der Kühlzone geht bei geöffneter Tür an.

Gerät ausschalten

■ Drehen Sie den Ein-/Aus-Regler mit einer Münze nach links auf die Einstellung „0“.

Die Kühlung und die Innenbeleuchtung sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■ tauen Sie die Gefrierzone ab,
■ reinigen Sie das Gerät, und
■ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflußt die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... im Kühlraum

Wir empfehlen in der Mitte des Kühlraumes eine Kühltemperatur von 5 °C.

... in der Gefrierzone

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie zu einem Fertiggericht verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur einstellen

Die Temperatur können Sie am Temperaturregler einstellen.

0 1 4 3 2

■ Drehen Sie den Temperaturregler mit einer Münze nach rechts auf eine Einstellung.

Den Temperaturregler nicht weiter als bis zum Anschlag drehen, sonst wird er beschädigt.

Je höher die Einstellung, desto niedriger ist die Temperatur im Gerät.

Wir empfehlen eine mittlere Einstellung, kontrollieren Sie jedoch regelmäßig die Temperatur im Gerät.

Temperaturanzeige

(je nach Modell)

Auf der Innenseite der Gefrierzonentür gibt es eine Temperaturanzeige, die drei verschiedene Temperaturbereiche anzeigen kann.

Die Farbbereiche bedeuten:

Grün = die Temperatur der Gefrierzone entspricht annähernd der empfohlenen -18 °C: Der Temperaturregler ist richtig eingestellt!

Gelb = die Temperatur der Gefrierzone ist kälter als -21 °C. Der Energieverbrauch steigt unnötig an. Stellen Sie den Temperaturregler auf eine kleinere Einstellung!

Rot = die Temperatur der Gefrierzone ist nicht kalt genug. Stellen Sie den Temperaturregler auf eine höhere Einstellung.

Bei niedrigen Raumtemperaturen unterhalb oder gleich 16 °C kann es in der Gefrierzone zu warm werden, da die Kältemaschine durch die geringe Raumtemperatur seltener anspringt. Möglicherweise taut das Gefriergut an. Um das zu verhindern, gibt es die Winterschaltung.

Winterschaltung einschalten

■ Drücken Sie die Taste für die Winter-schaltung, so daß die Kontrolleuchte leuchtet.

Die Kältemaschine springt häufiger an. Dadurch sinkt die Temperatur in der Gefrierzone, so daß die erforderliche Gefriertemperatur gewährleistet ist.

Winterschaltung ausschalten

Sobald die Raumtemperatur wärmer als 16 °C ist, sollte die Winterschaltung ausgeschaltet werden, da das Gerät sonst nur unnötig Energie verbraucht. Die Gefrierzone wird über den Temperaturregler genügend gekühlt.

■ Drücken Sie die Taste für die Winter-schaltung, so daß die Kontrolleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Wegen der natürlichen Luftzirkulation stellen sich im Kühlraum unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes.

Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Die kältesten Zonen sind an der Rückwand und über den Gemüseschalen. Verwenden Sie die Kältezone über den Gemüseschalen für leicht verderbliche Lebensmittel wie Fleisch, Wurst, Fisch u. ä.

Die wärmste Zone ist ganz oben an der Tür. Verwenden Sie diese Zone zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Einordnungsempfehlung

■ Lagern Sie auf den Abstellflächen von oben nach unten Backwaren, fertige Speisen, Molke-rei-Produkte, Fleisch, Fisch und Wurst.
■ Lagern Sie in den Gemüseschalen Gemüse, Salat und Obst.

Bewahren Sie nicht jedes Gemüse und Obst zusammen in einer Schale auf, da Ausscheidungen von Naturgas die Haltbarkeit anderer Lebensmittel beeinflussen.

■ Lagern Sie in der Tür von oben nach unten Butter, Käse, Dosen, kleine Flaschen, Tuben, große Flaschen, Safttüten und Milch.

Stellen Sie kein Speiseöl in die Kühlschranktür. Es können Spannungsrisse im Kunststoff der Tür entstehen.

■ Lagern Sie in der Gefrierzone Tiefkühlkost, Eiswürfel und Speiseeis.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche bis zum Anschlag nach vorn ziehen und zum Herausnehmen vorne anheben.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muß nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

(je nach Modell)

Glas-Abstellfläche

Um hohes Kühlgut stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil herausgenommen werden kann. Dadurch kann auf der unteren Abstellfläche höheres Kühlgut gestellt werden.

Rost-Abstellfläche

Um hohes Kühlgut stellen zu können, gibt es eine Abstellfläche, bei der ein kleines Stück seitlich hochgestellt werden kann.

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, daß sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Wichtige Gebrauchshinweise

Nutzen Sie immer die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel. Beachten Sie die Einordnungsempfehlungen!

• Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.
• Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) lagern. Explosionsgefahr!
  – Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.
• Warme Speisen und Getränke erst abkühlen lassen, bevor sie in das Gerät gestellt werden.
  – Lebensmittel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen und ein Austrocknen der Lebensmittel vermieden.
  Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden.
  – Lebensmittel nicht zu dicht lagern, damit die Luft zwischen den einzelnen Lebensmitteln zirkulieren kann.
• Die Tür immer nur kurz öffnen, damit der Innenraum des Gerätes nicht erwärmt wird. Sie sparen dadurch Energie!

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern im Kühlraum. Hierzu gehören unter anderem:

• kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
  – Obst, das Nachreifen soll
• Kartoffeln
  – Hartkäse (Parmesan)

Manche Gemüsesorten scheiden ein Naturgas aus, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Passionsfrüchte, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados, Papayas und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Bananen, Avocados, Birnen, Nektarinen, Pfirsiche.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild „Gefriervermögen ...kg/24 h“.

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlraumtemperatur der Verkaufstruhe. Ist die Kühlraumtemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.
■ Kaufen Sie die Tiefkühlkost ganz zum Schluß ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.
■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel zu einem Fertiggericht verarbeitet haben (kochen oder braten), können Sie das Lebensmittel erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollten Gemüse und Obst vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
  – Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
  – Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit - Gummiringen - Kunststoff-Klipsen - Bindfäden oder - kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Polyethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Einlegen

Die Lebensmittel können überall in der Gefrierzone eingefroren werden, vorzugsweise jedoch in den oberen Gefrierschubladen. Größere Mengen sollten direkt auf die Kälteerzeuger gelegt werden, da dort die Lebensmittel besonders schnell und somit schonend eingefroren werden. Dazu ein oder mehrere Gefrierschubladen herausnehmen.

Jede Gefrierschublade und die einzelnen Kälteerzeuger können mit maximal 25 kg beladen werden!

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen oder auf die Kälteerzeuger des Gerätes, damit das Gefriergut möglichst schnell bis zum Kern gefriert.
■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 – 12 dargestellt.

10-12

■ Schieben Sie die Plakette vom Rand der Gefrierschublade auf die Führungsschiene.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart „Heißluft“ oder bei „Auftauen“,
  – bei Raumtemperatur,
• im Kühlschrank.

Flache Fleisch- und Fischstücke können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zuge-deckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel zu einem Fertiggericht verarbeitet haben (kochen oder braten), können Sie das Lebensmittel erneut einfrieren.

Eiswürfel bereiten

Füllen Sie die Eiswürfelschale zu dreiviertel mit Wasser, und stellen Sie sie auf den Boden einer Gefrierschublade.

Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.

Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließen- des Wasser halten.

Speiseeis herstellen

Verwenden Sie eine Eiswürfelschale ohne Würfelgitter. Das Gefrieren dauert je nach Fettgehalt der Eismasse etwas länger als bei Wassereis.

Das Speiseeis löst sich leicht aus der Schale, wenn Sie die Schale kurz in Leitungswasser stellen.

Schnellkühlen von Getränken

Sollten Sie Getränkeflaschen zum Schnellkühlen in die Gefrierzone legen, nehmen Sie die Flaschen spätestens nach 1 Stunde wieder heraus, da die Flaschen sonst platzen!

Gefriertablett nutzen

(Je nach Modell)

Auf dem Gefriertablett können Sie Beeren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren. Das Gefriergut bleibt weitgehend in seiner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■ Legen Sie das Gefriergut locker auf das Gefriertablett.
■ Das Gefriertablett in eines der oberen Gefrierschubladen einhängen.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Kälte-Akku verwenden

(Je nach Modell)

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel oder raumsparend in das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

Kühlzone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da die Kühlzone automatisch abtaut.

Das Tauwasser läuft über eine Tauwasser-Rinne und durch ein Tauwasser-Ablaufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, daß das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Gefrierzone

Die Gefrierzone taut nicht automatisch ab, da die gefrorenen Lebensmittel nicht auftauen dürfen.

Durch den normalen Betrieb bilden sich auf den Kälteerzeugern im Laufe der Zeit Reif und Eis. Dadurch verschlechtert sich die Kälteabgabe; der Stromverbrauch erhöht sich.

Schaben Sie die Reif- oder Eis- schichten nicht ab, da die Kälteer- zeuger beschädigt werden können. Das Gerät wird funktionsuntüchtig.

Tauen Sie die Gefrierzone von Zeit zu Zeit ab, jedoch spätestens, wenn sich eine ca. 5 mm dicke Eisschicht gebildet hat. Nutzen Sie die Zeit, wenn wenig oder kein Gefriergut in der Gefrierzone lagert.

Vor dem Abtauen

■ Schalten Sie ca. 4 Stunden vor dem Abtauen die Winterschaltung ein. Dadurch erhält das bereits gelagerte Gefriergut eine Kältereserve und kann somit etwas länger bei Raumtemperatur gelagert werden.
■ Nehmen Sie das Gefriergut heraus, und legen Sie den Kälte-Akku auf die Lebensmittel. Wickeln Sie das Gefriergut in mehrere Lagen Zeitungspapier oder in Decken ein, und bewahren Sie es an einem kühlen Ort auf, bis das Gerät wieder betriebsbereit ist.
■ Nehmen Sie alle Gefrierschubladen aus der Gefrierzone.

Zum Abtauen

Führen Sie das Abtauen rasch durch. Je länger das Gefriergut bei Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Gefriergutes.

■ Schalten Sie die Gefrierzone mit dem Ein-/Aus-Regler aus.
■ Lassen Sie die Gefrierzonentür offen.

■ Klappen Sie den Tauwasser-Ablaufsteg heraus.

■ Stellen Sie die unterste Gefrierschublade vor das Gerät, und schieben Sie den Tauwasser-Ablaufsteg durch die Aussparung, so daß die Schublade das Tauwasser auffangen kann.

Das Abtauen können Sie beschleunigen, indem Sie zwei Töpfe auf Topfuntersetzern mit heißem (nicht kochendem) Wasser in das Gerät stellen.

Blasen Sie beim Verwenden von Heizlüftern die Warmluft nur von außen gleichmäßig verteilt in den Innenraum.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte sowie Kerzen in das Gerät, sonst wird der Kunststoff beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser, denn diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Nach dem Abtauen

■ Entleeren Sie die Gefrierschublade.

■ Saugen Sie das restliche Tauwasser in der Gefrierzone mit einem Schwamm oder Tuch auf.

■ Reinigen Sie die Gefrierzone, und trocknen Sie sie.

■ Klappen Sie den Tauwasser-Ablaufsteg wieder ein.

■ Schließen Sie die Gefrierzonentür, und schalten Sie das Gerät ein.

■ Schalten Sie die Winterschaltung ein, damit die Gefrierzone schnell kalt wird. Die Kontrolleuchte geht an.

■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone, sobald die Temperatur in der Gefrierzone tief genug ist.

■ Schalten Sie die Winterschaltung wieder aus. Die Kontrolleuchte erlischt.

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte „scheuermittelfreie“ Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, daß kein Wasser in die Elektronik, Beleuchtung oder in die Belüftungsgitter gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluß auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät aus, indem Sie den Ein-/Aus-Regler auf „0“ drehen.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Tauen Sie die Gefrierzone ab.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Außenwände, Innenraum, Zu- behör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine. Die Butterdose ist spülmaschinengeeignet.

■ Reinigen Sie den Kühlraum mindestens einmal im Monat und die Gefrierzone nach jedem Abtauen.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr im Kühlraum häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Wischen Sie die Außenwände, Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtungen

Behandeln Sie die Türdichtungen nicht mit Ölen oder Fetten. Sie werden sonst mit der Zeit porös.

Reinigen Sie die Türdichtungen regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muß mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, daß keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■ Setzen Sie alle Teile in die Kühlzone.
■ Legen Sie die Lebensmittel in die Kühlzone, schließen Sie die Gerätetüren, und schalten Sie das Gerät ein.
■ Schalten Sie die Winterschaltung ein, damit die Gefrierzone schnell kalt wird. Die Kontrolleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in das Gerät, sobald die Temperatur in der Gefrierzone tief genug ist.
■ Schalten Sie die Winterschaltung wieder aus. Die Kontrolleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... nach dem Einschalten des Gerätes, insbesondere nach der ersten Inbetriebnahme, ungewöhnliche Geräusche zu hören sind?

Schalten Sie das Gerät zunächst aus, um folgende Dinge zu überprüfen:

■ Steht das Gerät fest und eben?
■ Sehen Sie nach, ob nebenstehende Möbel bei laufender Kältemaschine in Schwingung gesetzt werden.
■ Haben Sie darauf geachtet, daß alle Teile an der Geräterückwand frei schwingen können?
■ Haben Sie den Kabelhalter von der Geräterückwand entfernt? Er könnte Schwingungsgeräusche verursachen.
■ Sitzen die herausnehmbaren Teile richtig im Gerät?
■ Berühren sich Flaschen oder Gefäße?

Bedenken Sie, daß Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

... das Gerät nicht kühlt?

■ Prüfen Sie, ob der Temperaturregler auf einer anderen Einstellung als „0“ steht.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gefrierzonentür nicht mehrmals hintereinander öffnen läßt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur im Kühlraum zu kalt ist?

■ Stellen Sie den Temperaturregler auf eine kleinere Einstellung.
■ Prüfen Sie, ob die Gefrierzonentür richtig geschlossen ist.
■ Wurde eine größere Menge Lebensmittel auf einmal eingefroren? Da die Kältemaschine dadurch sehr lange läuft, sinkt die Temperatur im Kühlraum automatisch. Deshalb sollen nie mehr als 2 kg Lebensmittel eingefroren werden.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ob das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes staubig ist.
■ Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.
■ Sehen Sie nach, ob die Gefrierzone eine stärkere Reifschicht hat. Trifft dies zu, tauen Sie das Gerät ab.

... das Gefriergut taut auf, weil es in der Gefrierzone zu warm ist?

■ Wurde die Raumtemperatur, für die Ihr Gerät ausgelegt wurde, unterschritten?

Erhöhen Sie die Raumtemperatur, oder schalten Sie die Winterschaltung ein.

Die Kältemaschine springt seltener an, wenn die Raumtemperatur zu niedrig ist. Deshalb kann es in der Gefrierzone zu warm werden.

... das Gefriergut festgefroren ist?

■ Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... die Gefrierzone eine dickere Eisschicht hat?

■ Prüfen Sie, ob sich die Tür der Gefrierzone richtig schließen läßt.
■ Tauen Sie die Gefreirzone ab, und reinigen Sie sie.

Eine dicke Eisschicht verringert die Kühlleistung, wodurch der Stromverbrauch steigt.

... die Innenbeleuchtung in der Kühlzone nicht mehr funktioniert?

■ Steht der Temperaturregler auf einer anderen Einstellung als „0“?
Wenn ja, dann ist die Glühlampe defekt:
■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

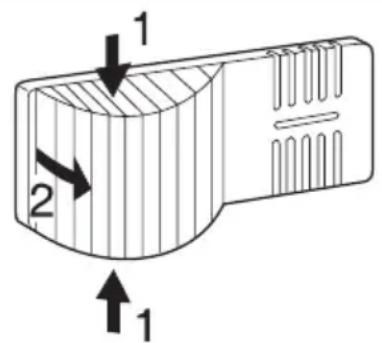

1 2 1

■ Die Lampenabdeckung seitlich zusammendrücken, ausrasten und hinten aushängen.
■ Drehen Sie die Glühlampe heraus, und wechseln Sie die Glühlampe aus.

Anschlußdaten der Glühlampe: 220 – 240 V, max. 25 W, Sockel E 14

■ Drehen Sie die neue Glühlampe in die Fassung. Beim Eindrehen auf sauberen Sitz der Dichtung achten.
■ Die Lampenabdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

... der Boden des Kühlraumes naß ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kundendienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Türen des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

– Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

D 0800 22 44 666

A Salzburg (06 62) 85 84-3 21 (06 62) 85 84-3 22

Wien (01) 6 80 95 (01) 6 83 00

L 49711-20 49711-22

Der Kundendienst benötigt Typ und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlußfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steckdose angeschlossen werden. Der Anschluß darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muß mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluß über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Ist ein Austausch der Netzanschlußleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluß darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen, so daß das Gefriergut eventuell sogar antauen kann!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist.

Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

Griffe befestigen

Wenn Sie den Türanschlag nicht wechseln müssen, schrauben Sie jetzt die Türgriffe an die Gerätetüren.

1 2 M4 3

■ Schrauben Sie die Griffe ① mit den Schrauben ② auf die Türlöcher.

■ Rasten Sie die Abdeckblende ③ auf.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.

■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Türanschlag wechseln

Das Gerät wird mit einem Rechtsanschlag geliefert. Ist ein Linksanschlag erforderlich, muß der Türanschlag gewechselt werden.

■ Öffnen Sie die untere Gerätetür.

■ Rasten Sie die Sockelblende ① mit einem Schraubendreher aus, und schwenken Sie sie nach vorne weg.

■ Rasten Sie die Abdeckung ② mit dem Schraubendreher aus, und schließen Sie die Gerätetür.

■ Drehen Sie die Schraube ③ heraus.

■ Ziehen Sie das Türlager ④ mit dem Lagerbolzen ⑤ nach unten heraus, schwenken Sie es nach vorne, und nehmen Sie es ab.

■ Öffnen Sie die untere Gerätetür, kippen Sie sie nach unten heraus, und nehmen Sie sie ab.

■ Ziehen Sie bei geschlossener oberer Gerätetür ⑦ den Lagerbolzen ⑥ nach unten heraus.

SW5 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑫

- Öffnen Sie die obere Gerätetür, und nehmen Sie sie nach unten hin ab. Achten Sie dabei auf die Distanzscheibe ②.

■ Drehen Sie den oberen Lagerbolzen ① mit dem Innensechskant des beiliegenden Gabelschlüssels heraus, und drehen Sie ihn auf der anderen Seite wieder ein.

■ Tauschen Sie in der Gerätemitte die Abdeckung ⑦ mit dem Lagerwinkel ④. Dazu: Die Abdeckkappen ⑨ von den Schrauben ⑧ nehmen, die Schrauben herausdrehen, die Abdeckung ⑦ und den Lagerwinkel ④ zur Seite hin abziehen, jeweils um 180° drehen und auf der Gegenseite wieder aufschieben und festschrauben.

■ Ziehen Sie die Lagerbuchse ③ aus dem Lagerwinkel ④ nach unten heraus, und setzen Sie sie von oben wieder in den Lagerwinkel ein.
■ Heben Sie das Distanzteil ⑥ mit einem Schraubendreher ab, und setzen Sie es auf die Gegenseite.
■ Heben Sie die Stopfen ⑩ aus den Türlagerbuchsen in den Gerätetüren, und setzen Sie sie auf die andere Seite.
■ Setzen Sie die Türgriffe ^11 und die Stopfen ^12 um.
■ Hängen Sie die obere Gerätetür in den Lagerbolzen ① (achten Sie auf die Distanzscheibe ②), und schließen Sie die Gerätetür.
■ Schieben Sie den mittleren Lagerbolzen ⑤ von unten durch den Lagerwinkel ④ in die obere Gerätetür.
■ Überprüfen Sie den Sitz der oberen Gerätetür. Eventuell über die Langlöcher im Lagerwinkel ④ ausrichten.
■ Hängen Sie die untere Gerätetür in den Lagerwinkel ④, und schließen Sie die Gerätetür.

In der folgenden Abbildung wurde die untere Gerätetür nicht geschlossen dargestellt, damit die Vorgänge besser zu erkennen sind.

■ Drehen Sie das Türlager ② um 180°, ziehen Sie den Lagerbolzen ① heraus, und setzen Sie ihn umgekehrt wieder ein.
■ Montieren Sie beide Teile in den Lagerbock ⑥. Dazu den Lagerbolzen ① durch den Lagerbock ⑥ ins Türlager ② einschieben, Türlager einschwenken, hochschieben und mit der Schraube ③ vormontieren.
■ Richten Sie die untere Gerätetür über das Langloch im Lagerbock ⑥ zum Gerätegehäuse aus. Ziehen Sie dann die Schraube ③ fest an.
■ Schieben Sie die Sockelblende ④ auf, und drücken Sie sie an, bis sie einrastet.
■ Setzen Sie die Abdeckung ⑤ bei geöffneter unterer Gerätetür vorne in die Sockelblende, und rasten Sie sie hinten ein.

≥300cm² ≥50 631 ≤580 597 150 450 500 A ca. 36 ① ② ③ ④ 16 10 ≤10

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muß sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Umbau mit Norm-Küchenschränken (Tiefe max. 580 mm) kann das Gerät direkt neben dem Küchenschrank aufgestellt werden. Die Gerätetür ② steht dann seitlich 34 mm und in der Gerätemitte 51 mm gegenüber der Küchenschrankfront vor. Dadurch läßt sich die Gerätetür einwandfrei öffnen und schließen.

Beim Aufstellen des Gerätes neben einer Wand ③ ist scharnierseitig zwischen Wand und Gerät ein Distanzabstand von ca. 36 mm erforderlich, damit sich die Gerätetüren wegen der Griffe vollständig öffnen lassen.

Wenn Sie Ihr Gerät an den angrenzen- den Küchenmöbeln ④ befestigen oder Distanzleisten zwischen Gerät und Wand anbringen wollen, müssen Sie folgendes beachten:

■ Überprüfen Sie, ob sich die Gerätetüren nach dem Befestigen noch richtig öffnen lassen werden.
■ Nicht innerhalb der gerasterten Fläche bohren, da sonst eingeschäumte Bauteile beschädigt werden. Je nach Gefrierteilgröße aus der folgenden Tabelle das Maß A entnehmen:

Gefrierschub-laden	Maß A in mm
2	660
3	850

■ Befestigen Sie das Gerät mit Blechschrauben an den Küchenmöbeln. Die Einschraubtiefe darf max. 10 mm nicht überschreiten!

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de

T-Online *6 38 00#

Änderungen vorbehalten / 44 / 002 D - 4899

KD 3221 S, KD 3222S, KD 3224 S, KD 3421 S, KD 3422 S, KD 3424 S,

KD 3531 S, KD 3532 S, KD 3534 S

Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
