BEDIENUNGSANLEITUNG KF 37272 iD DynaCool MIELE

Gebrauchs- und Montageanweisung

Kühl-Gefrier-Kombination mit DynaCool KF 37272 iD

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 09 360 210

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Ihr Beitrag zum Umweltschutz 2

Gerätebeschreibung 6

Flaschenablage 8

Geteilte Abstellfläche 8

Sicherheitshinweise und Warnungen 9

Wie können Sie Energie sparen? 18

Gerät ein- und ausschalten....20

Vor dem ersten Benutzen 20

Kühlzone separat ausschalten 21

Bei längerer Abwesenheit 21

Die richtige Temperatur....22

... in der Kühlzone und in der PerfectFresh-Zone ..... 22

Automatische Temperaturverteilung (DynaCool) 22

... i n d e r Gefrierzone ..... 2 2

Temperaturanzeige 23

Temperatur in der Kühl-/ Gefrierzone einstellen 24

Temperatur in der PerfectFresh-Zone verändern 24

Einstellungen vornehmen 26

Einstellungsmodus. 26

Verriegelung ein-/ausschalten 26

SuperKühlen und SuperFrost verwenden 28

Funktion SuperKühlen 28

Funktion SuperFrost. 28

Temperaturalarm 30

Warnton vorzeitig ausschalten. 30

Lebensmittel in der Kühlzone lagern 31

Verschiedene Kühlbereiche 31

Für den Kühlschrank nicht geeignet 32

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten ..... 32

Lebensmittel richtig lagern 32

Lebensmittel in der PerfectFresh-Zone lagern 33

Trockenfach ♦ 34

Feuchtefach ♠, ♦♦. 34

Nicht erhöhte Luftfeuchtigkeit ♦ 34

Erhöhte Luftfeuchtigkeit ♠♦ 34

Innenraum gestalten 36

Abstellbord/Flaschenbord versetzen. 36

Flaschenhalter verschieben. 36

Abstellflächen versetzen 36

Gefrieren und Lagern 38

Maximales Gefriervermögen 38

Was passiert beim Einfrieren frischer Lebensmittel?....38

Fertige Tiefkühlkost einlagern 38

Lebensmittel selbst einfrieren 39

Vor dem Einfrieren beachten 39

Verpacken. 39

Vor dem Einlegen 40

Einlegen 40

Auftauen von Gefriergut. 41

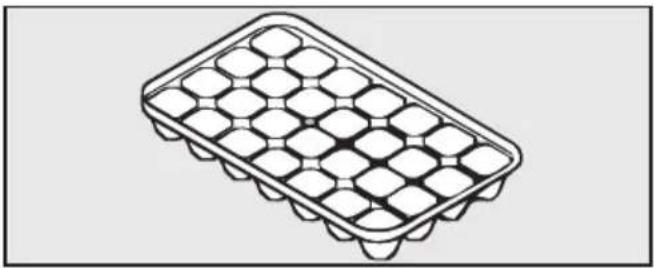

Eiswürfel bereiten 41

Schnellkühlen von Getränken 41

Abtauen 42

Gefrierzone 42

Reinigen 44

Innenraum, Zubehör 45

Be- und Entlüftungsquerschnitte 46

Türdichtung 46

Störungshilfen 47

Ursachen von Geräuschen 54

Kundendienst/Garantie 55

Garantiezeit und Garantiebedingungen....55

Informationen für Prüfinstitute 56

Elektroanschluss 57

Montagehinweise 58

Aufstellort 58

Klimaklasse. 58

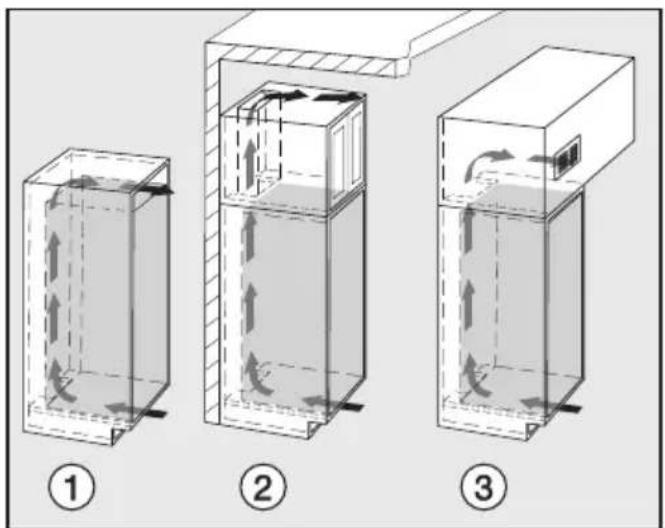

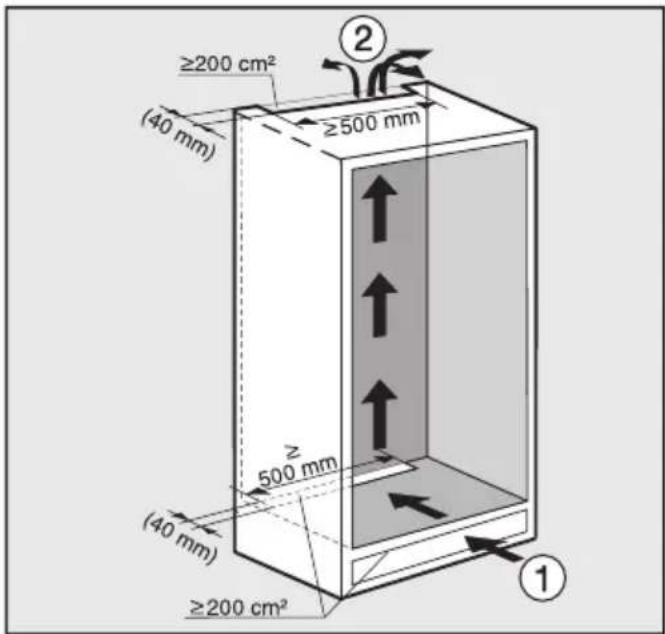

Be- und Entlüftung 59

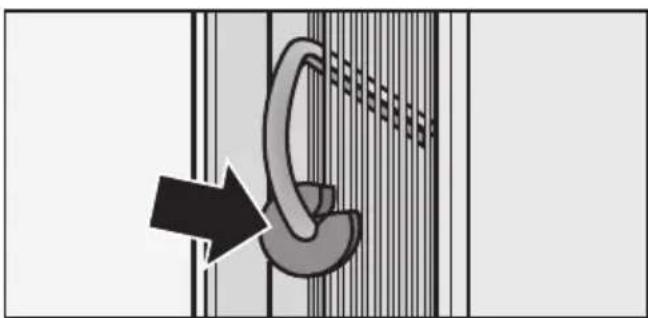

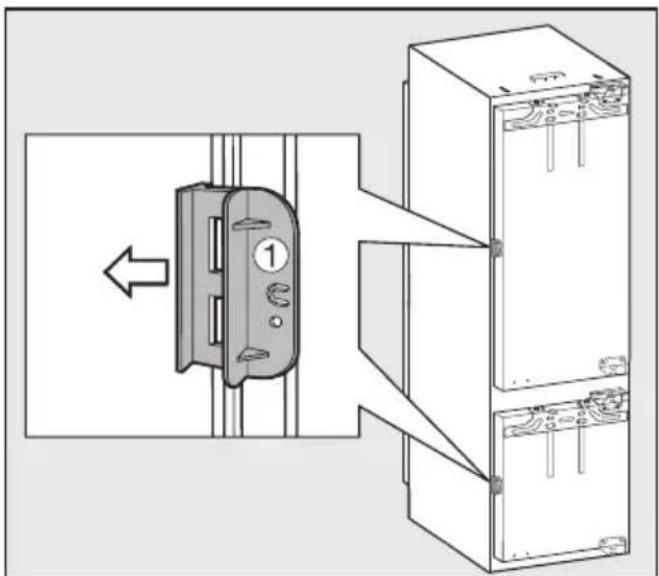

Vor dem Geräteeinbau 60

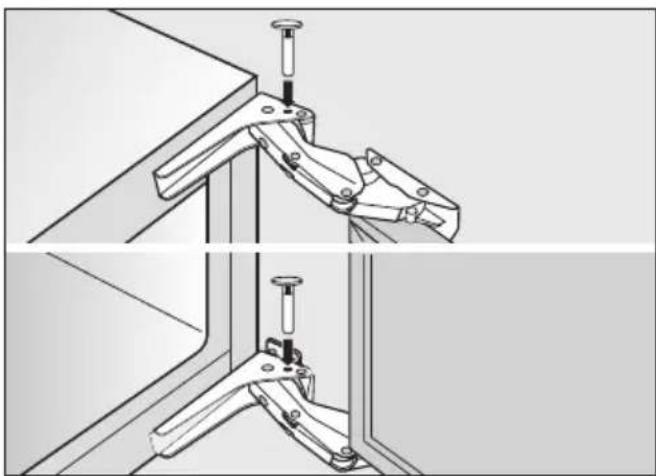

Hatte das alte Gerät eine andere Scharniertechnik?....60

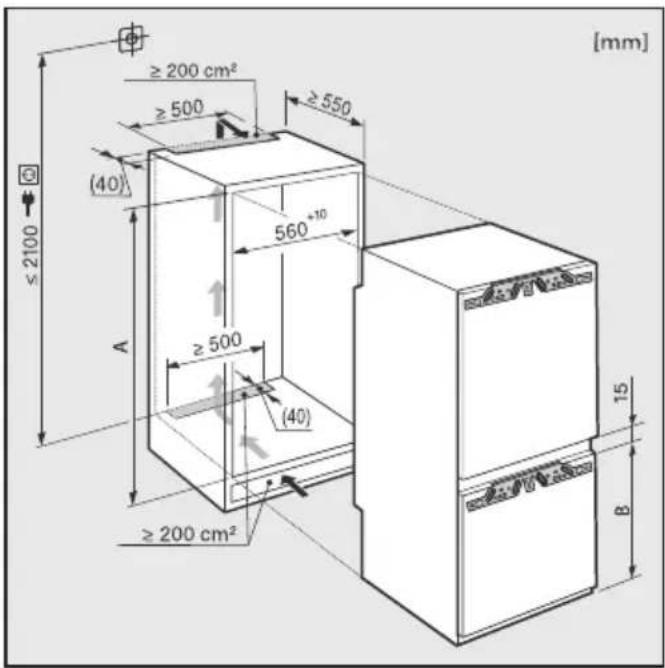

Einbaumaße 61

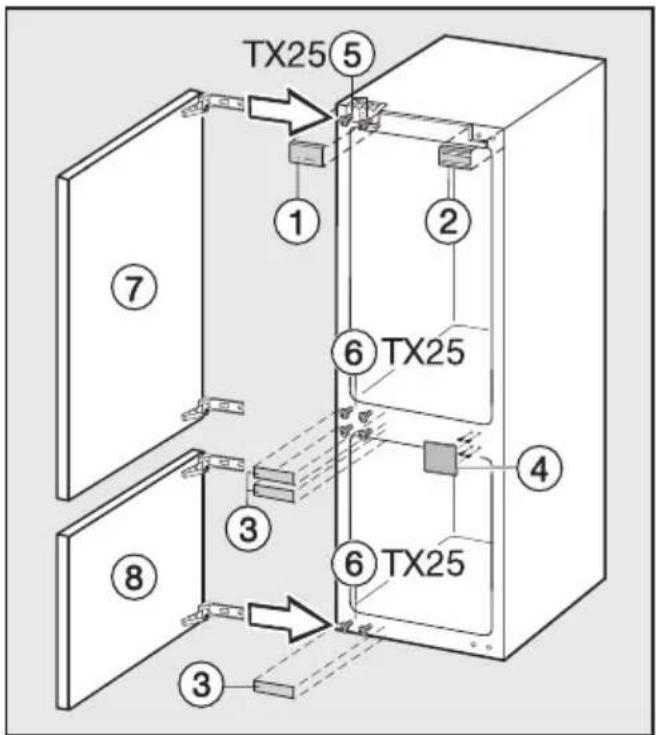

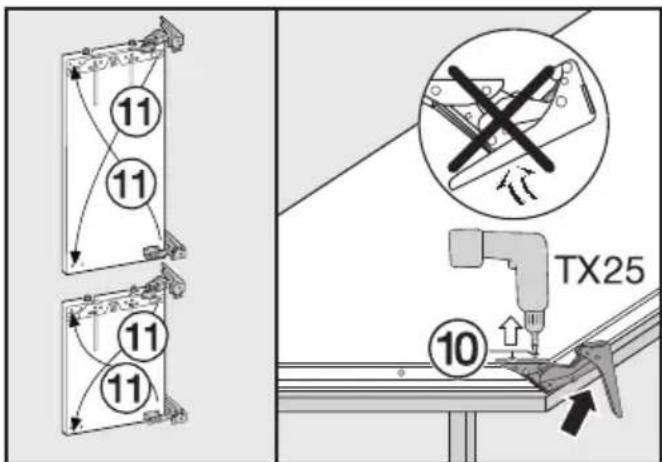

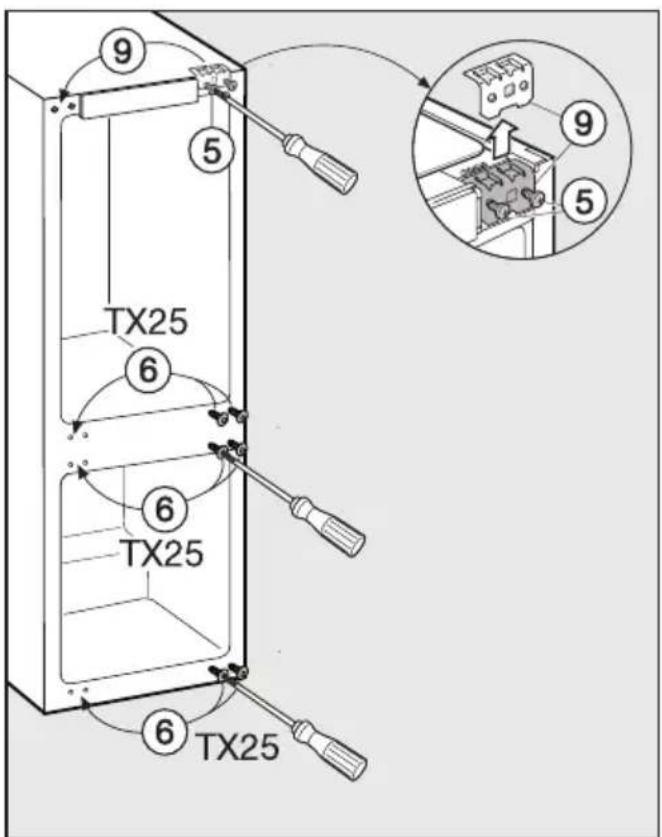

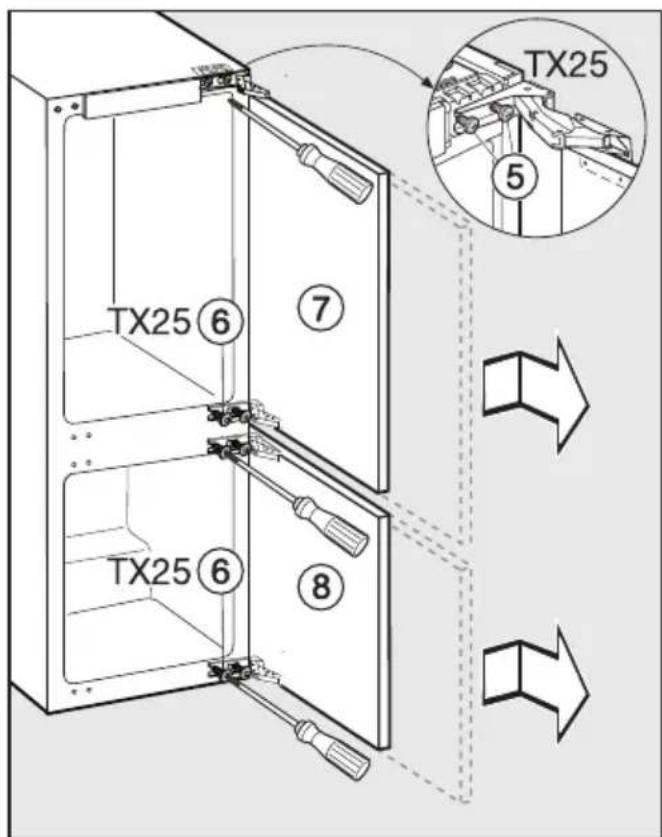

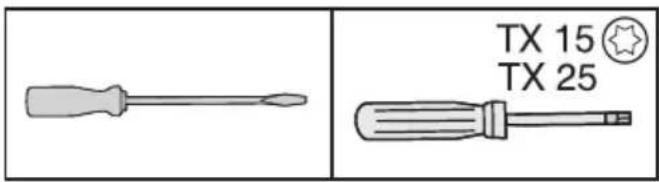

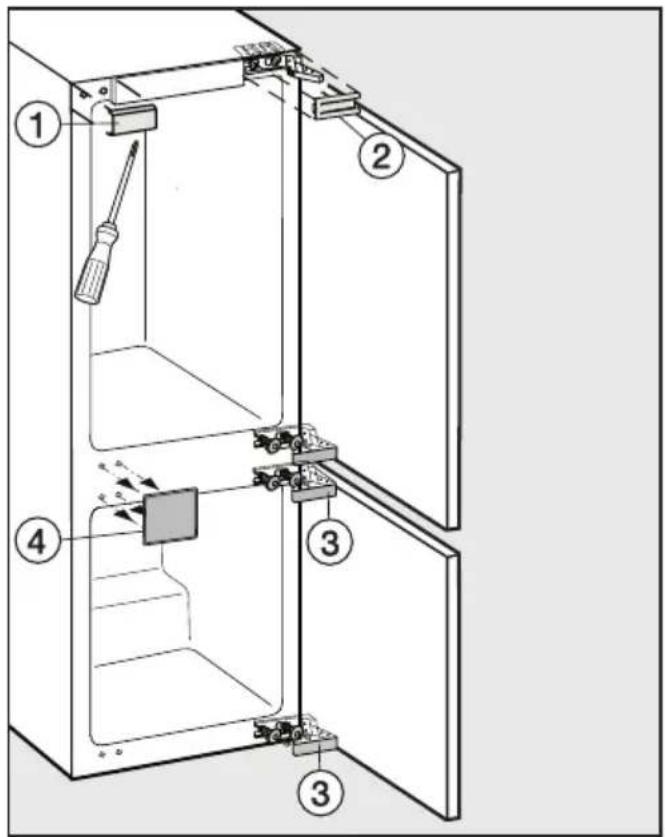

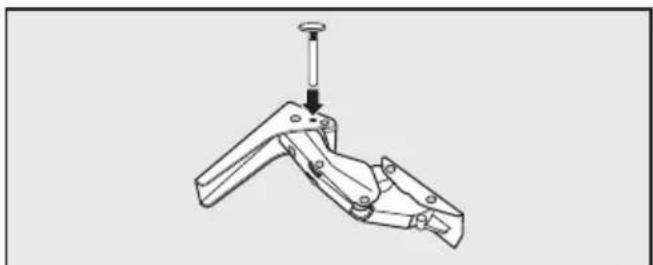

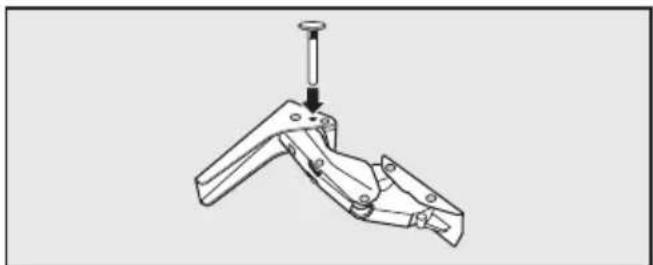

Türscharnier einstellen 62

Türanschlag wechseln 63

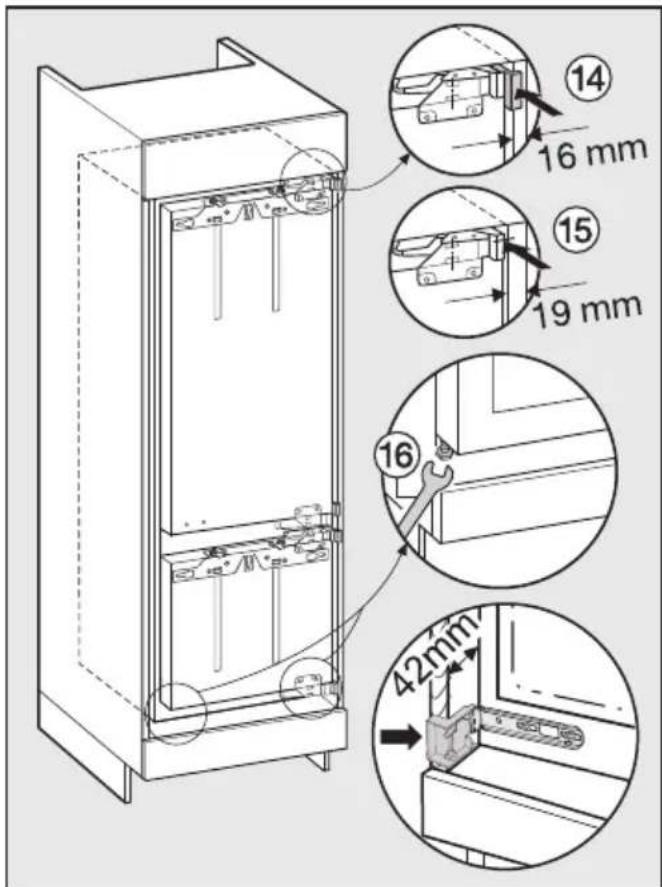

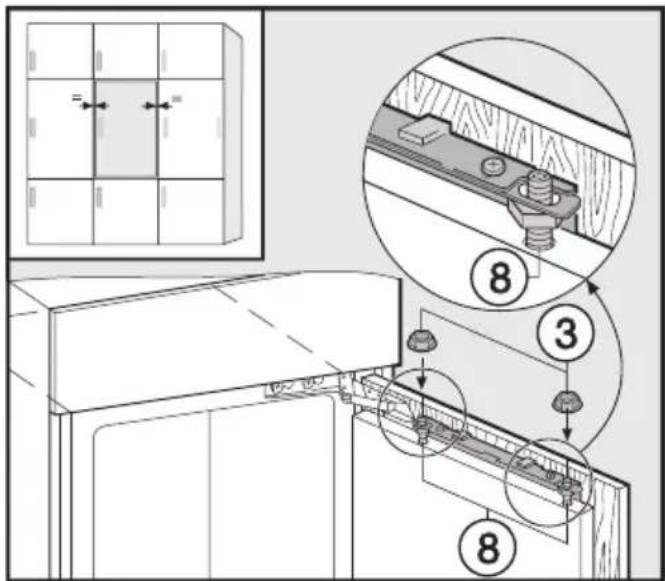

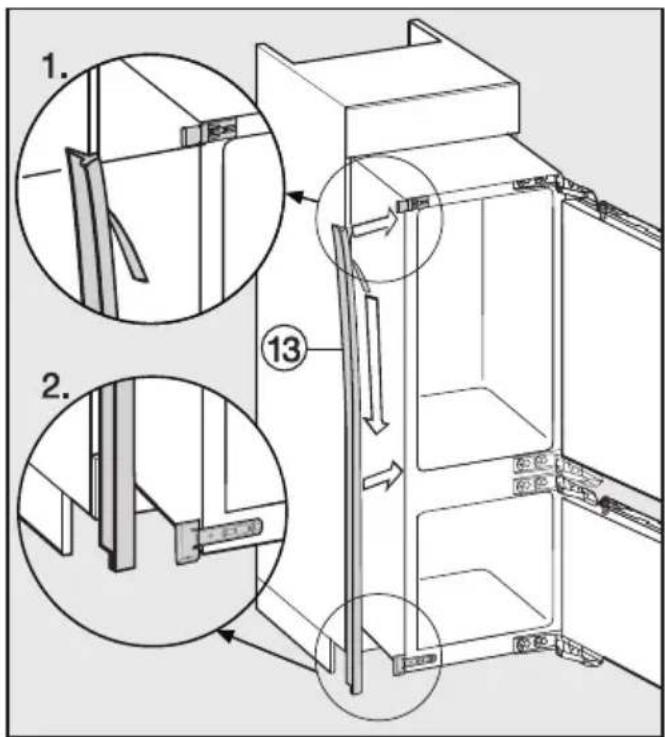

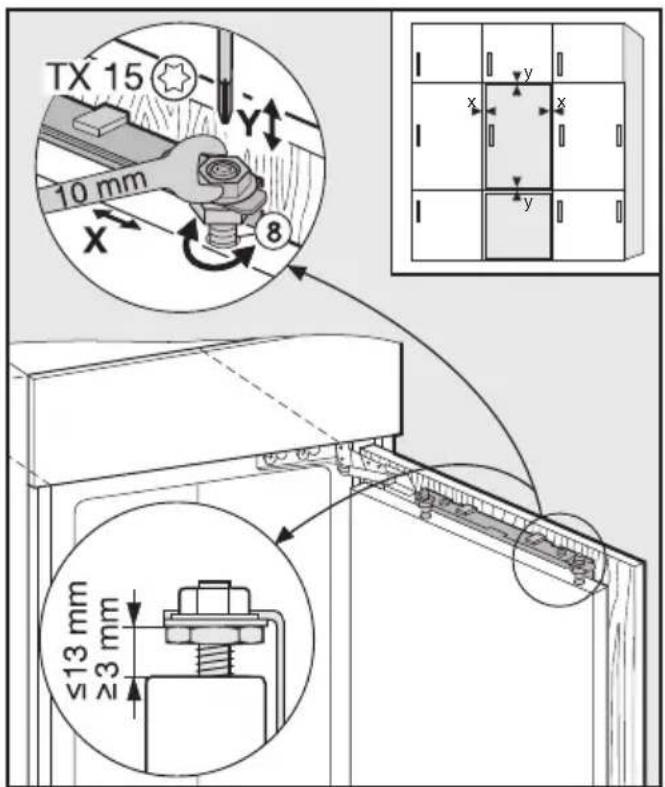

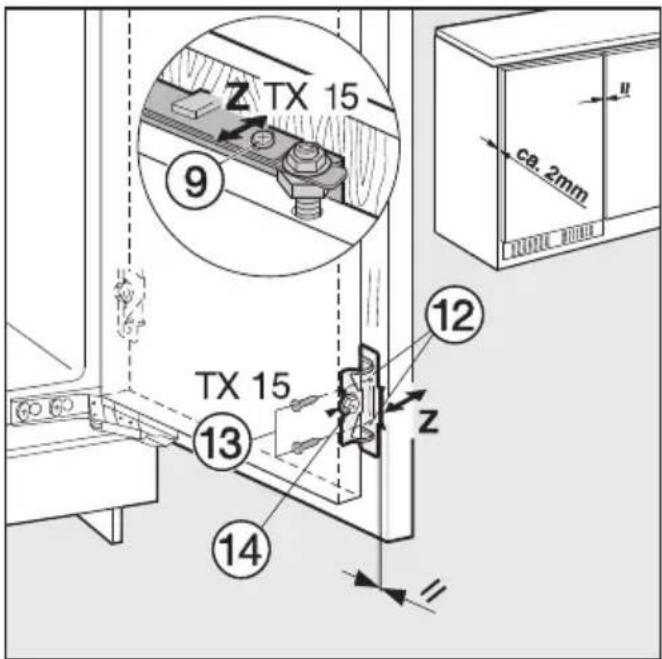

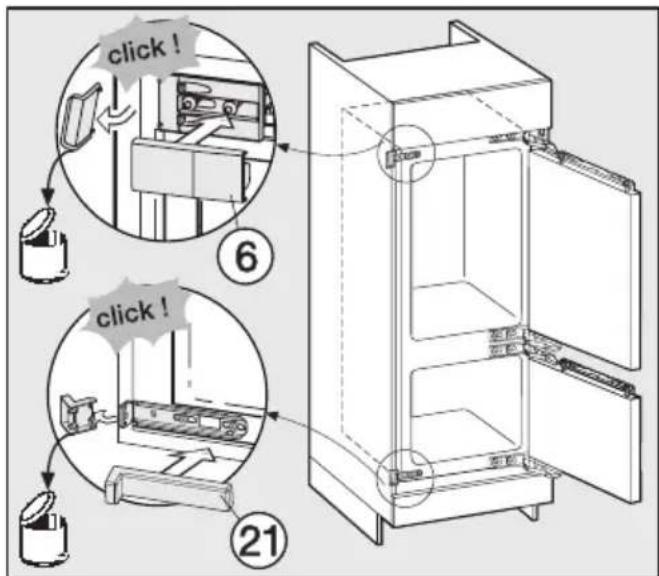

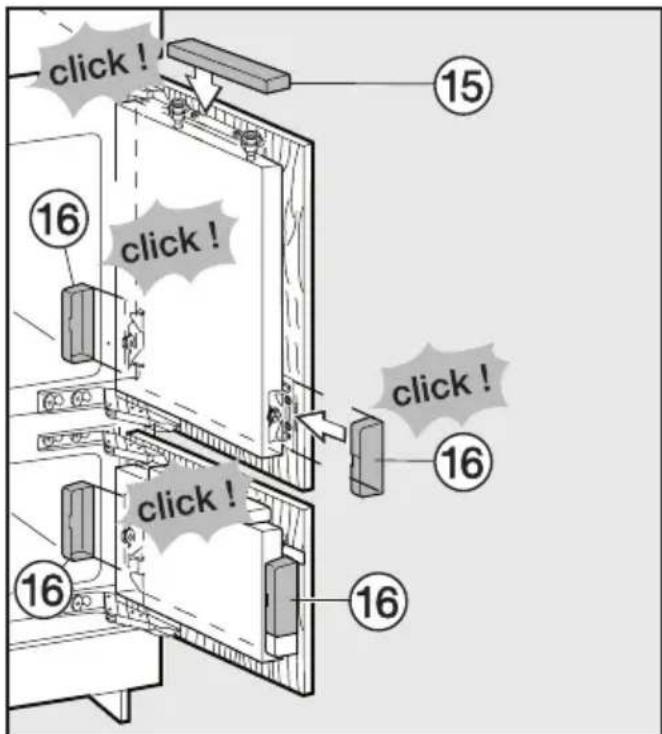

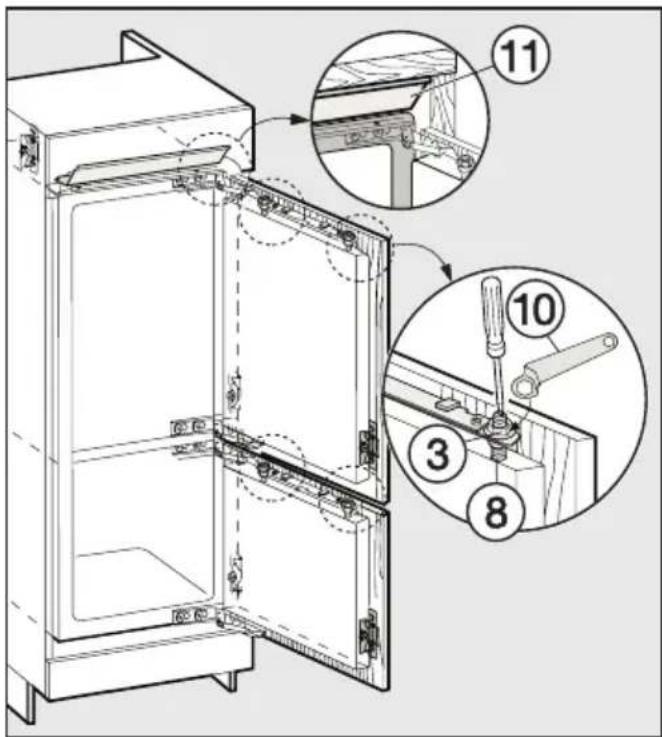

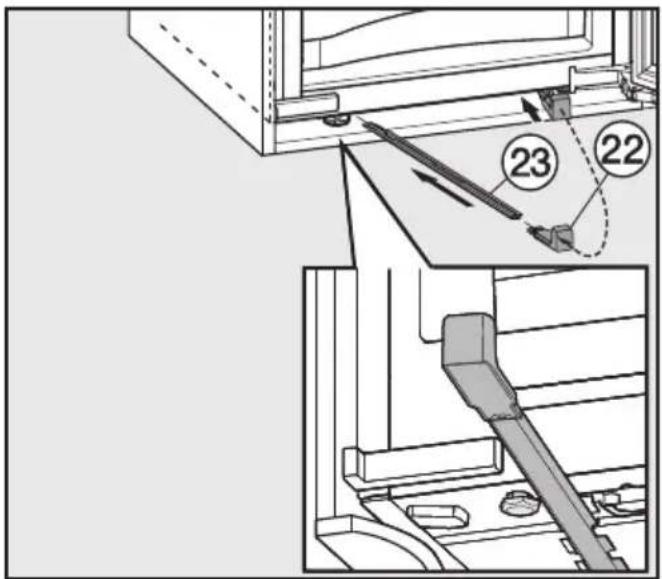

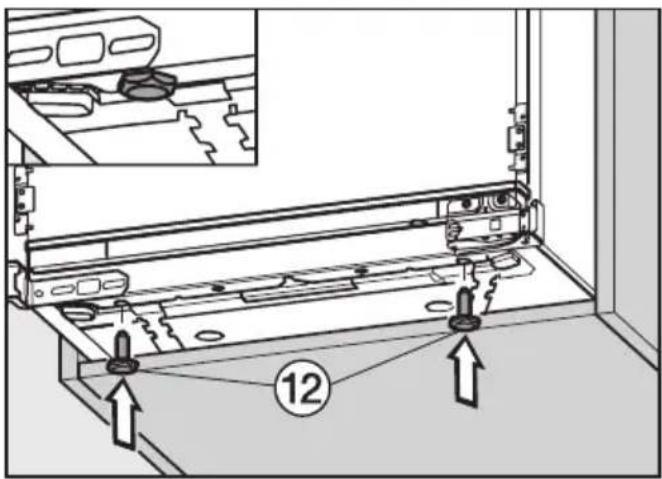

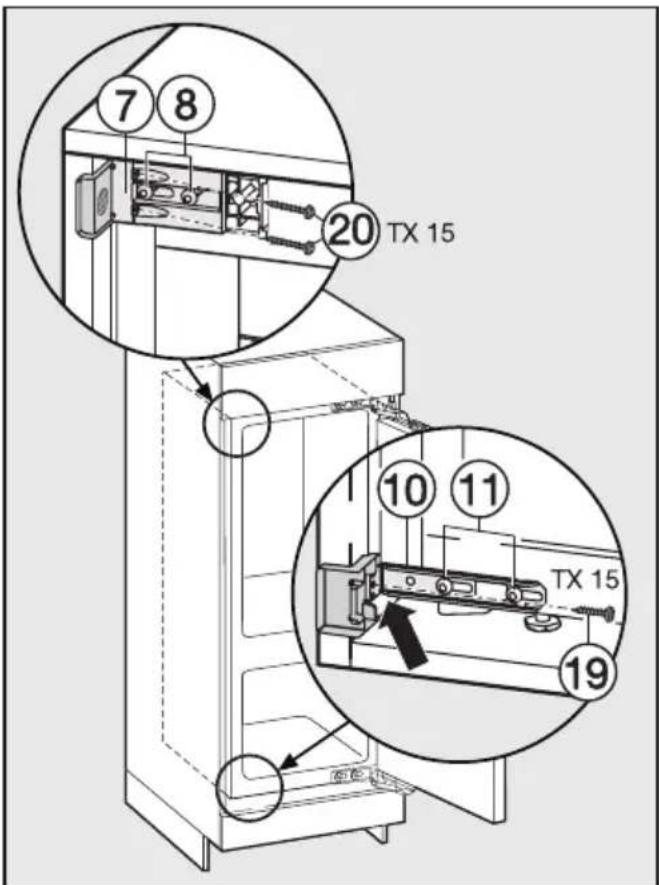

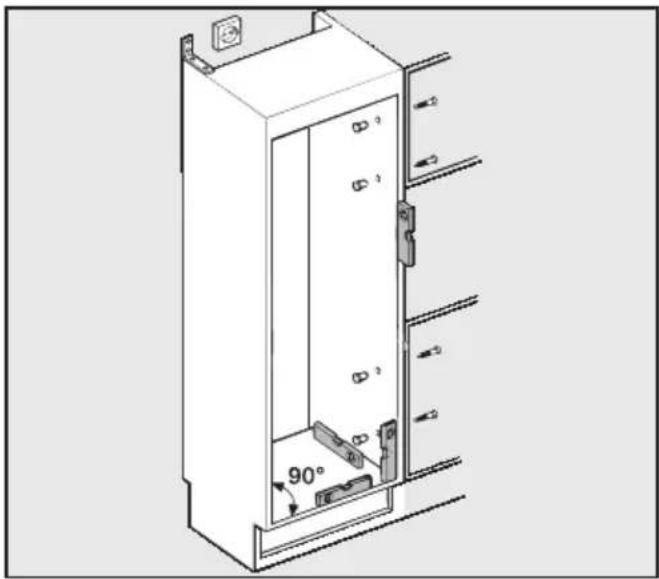

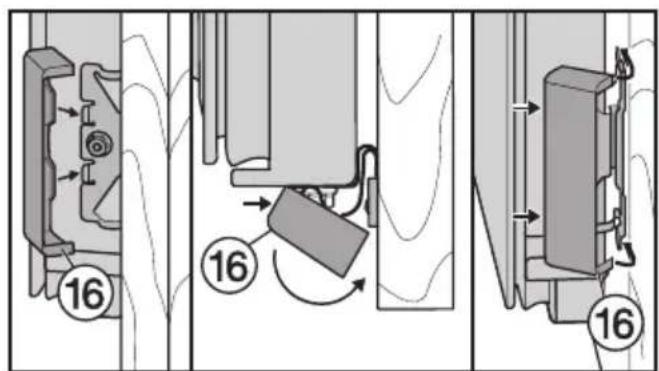

Gerät einbauen....66

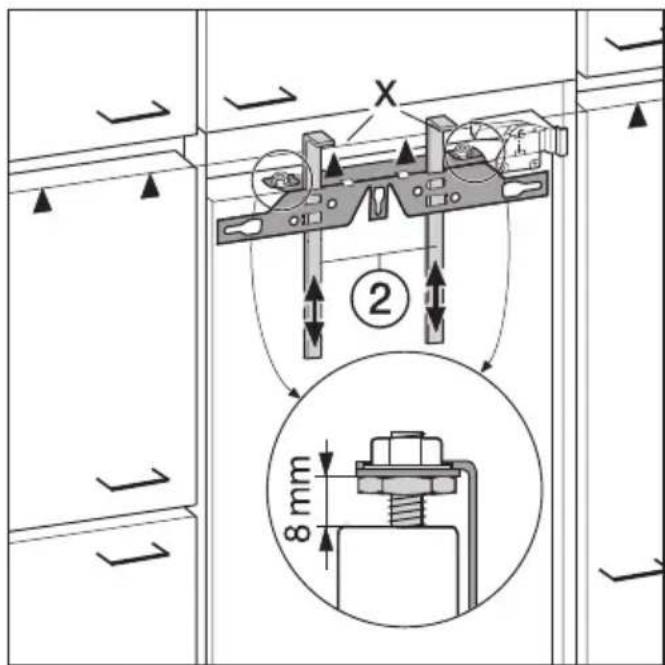

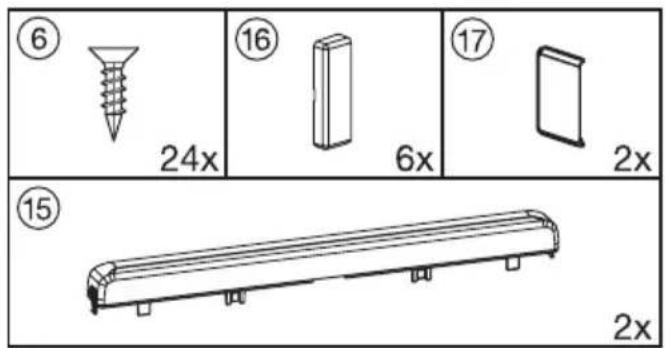

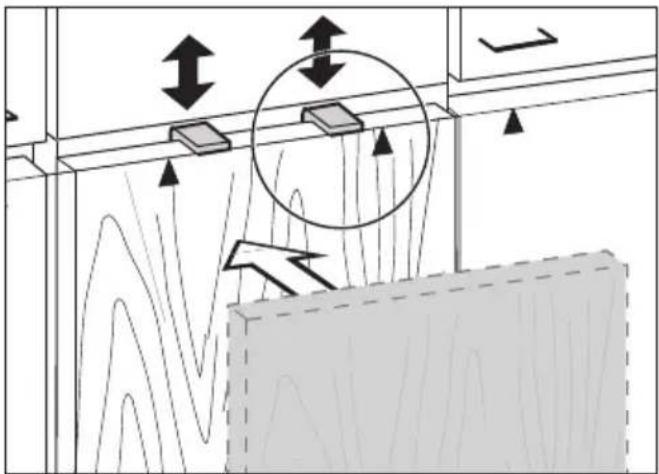

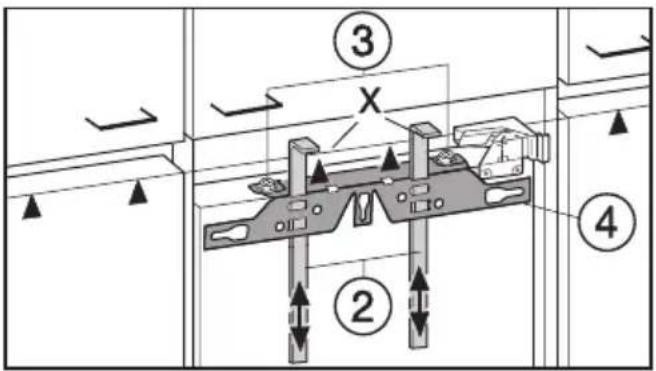

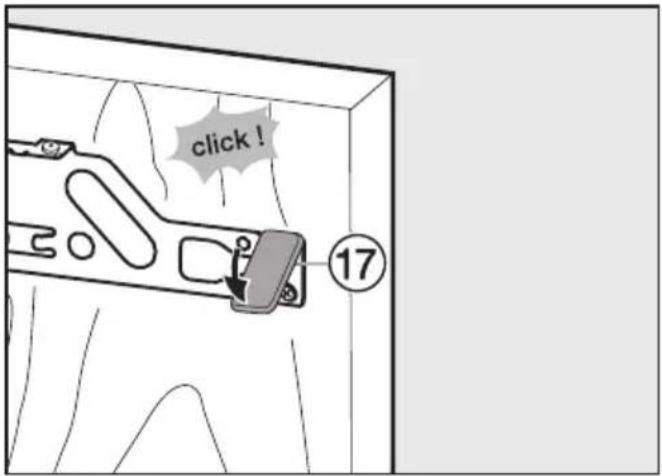

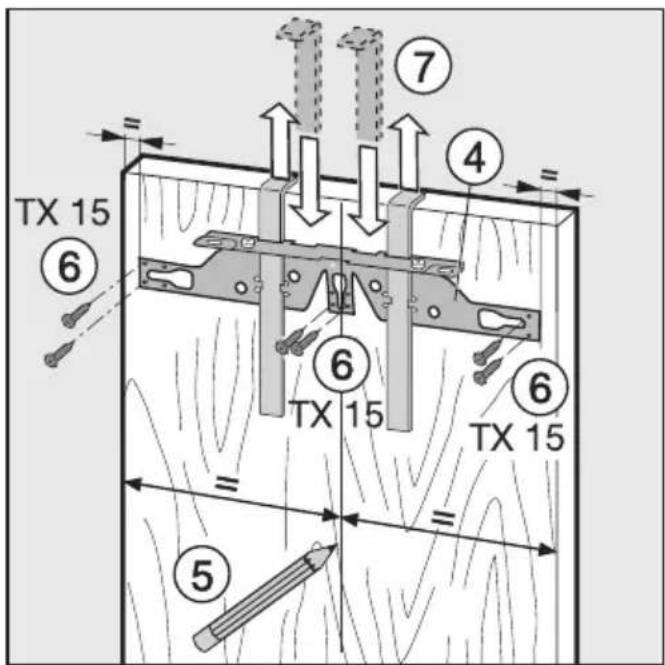

Möbeltüren montieren 73

Türlage ausgleichen 76

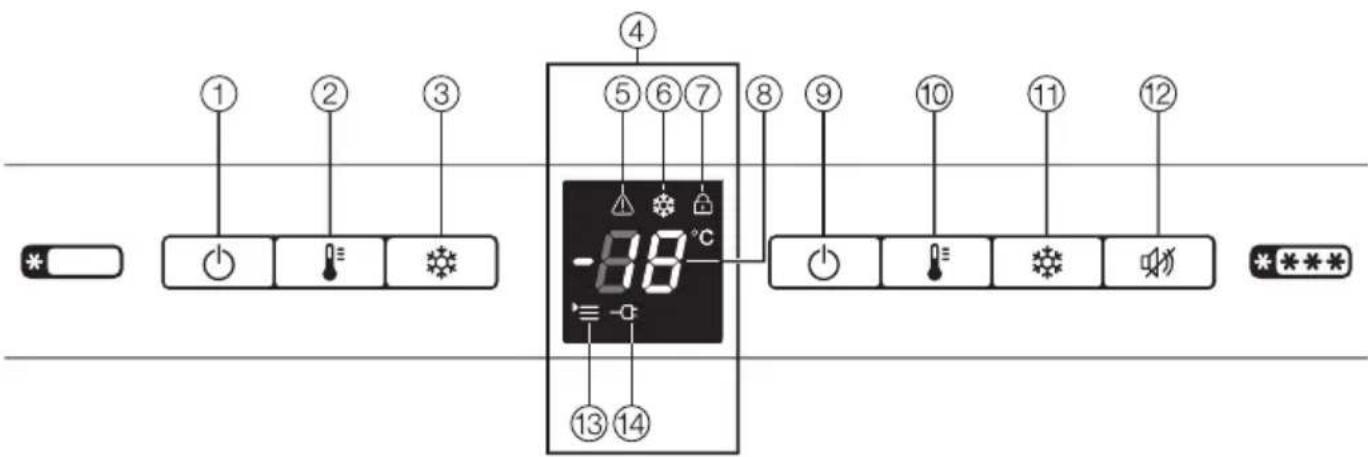

Bedienblende

① ② ③ ④ ⑤ ⑥ ⑦ -88 °C ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

① Ein-/Aus-Taste zum Ein- bzw. Aus-schalten der Kühlzone
② Taste zum Einstellen der Temperatur in der Kühlzone
③SuperKühlen-Taste

④Display

⑤Alarm-Symbol
⑥SuperKühlen-Symbol
⑦Verriegelung-Symbol
⑧Temperaturanzeige

⑨ Haupt-Ein-/Aus-Taste zum Ein- bzw. Ausschalten der Gefrierzone und der Kühlzone
⑩ Taste zum Einstellen der Temperatur in der Gefrierzone
⑪SuperFrost-Taste

⑫Tonwarner-Aus-Taste

⑬Menü-Symbol (Einstellungsmodus: Verriegelung ein-/ausschalten; Temperatur in der PerfectFresh-Zone einstellen) ⑭Netzanschluss-Symbol

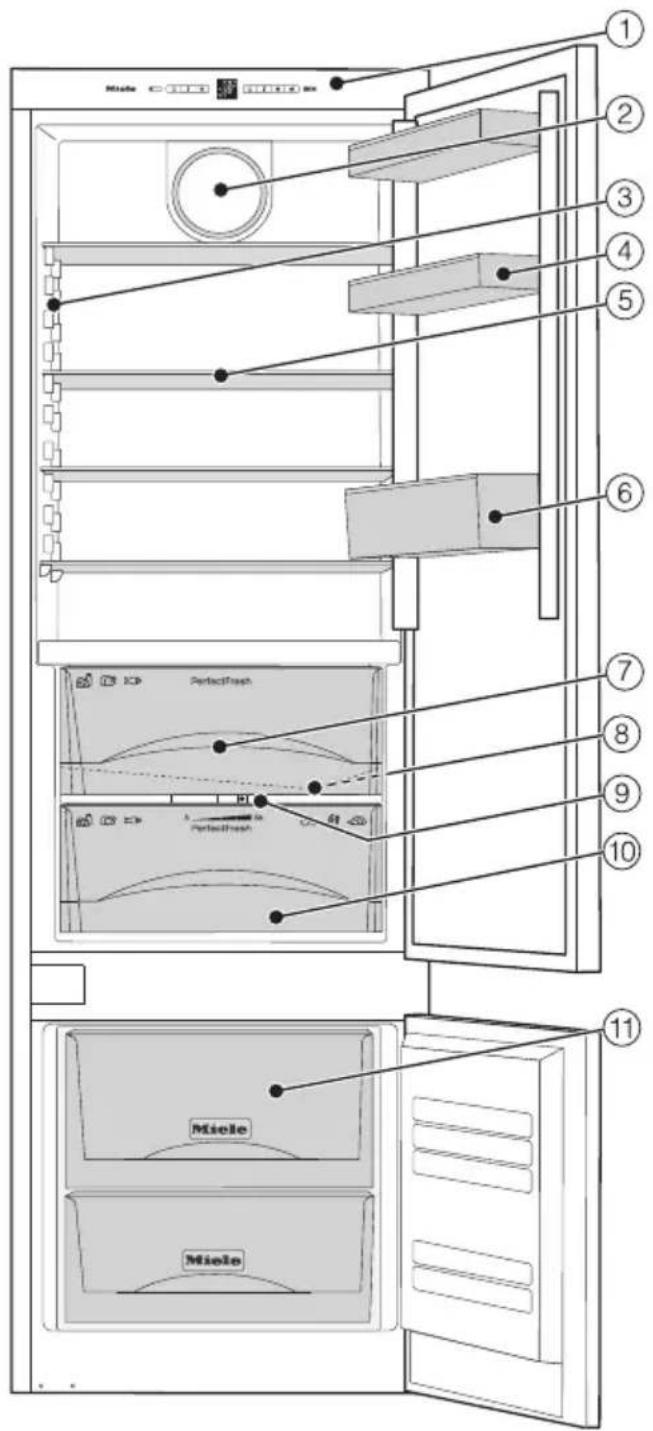

Miele 1 2 3 4 5 6 7 8 9 10 11 PerfectFresh PerfectFresh Miele Miele

①Bedienblende
②Ventilator
③Innenbeleuchtung
④Abstellbord / Eierablage
⑤Abstellfläche
⑥Flaschenbord

⑦Trockenfach PerfectFresh-Zone
⑧Tauwasser-Rinne und Tauwasser-Ablaufloch
⑨ Regler zum Einstellen der Luftfeuchtigkeit im Feuchtefach
⑩Feuchtefach PerfectFresh-Zone

⑪Gefrierschubladen

Nachkaufbares Zubehör

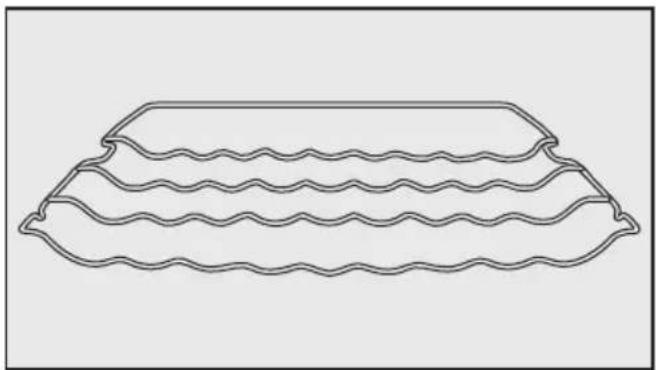

Flaschenablage

Mit der Flaschenablage können Sie Flaschen waagerecht im Gerät lagern und somit platzsparend aufbewahren. Die Flaschenablage kann variabel im Gerät eingesetzt werden.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann.

Allzweck-Microfasertuch

Das Microfasertuch hilft bei der Entfernung von Fingerabdrücken und leichten Verschmutzungen auf Edelstahl-Fronten, Geräteblenden, Fenstern, Möbeln, Autofenstern, usw.

Nachkaufbares Zubehör erhalten Sie beim Miele Kundendienst, im Fachhandel oder im Internet.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

▶ Dieses Gerät ist für die Verwendung im Haushalt und in haushaltsähnlichen Aufstellumgebungen bestimmt.

Dieses Gerät ist nicht für die Verwendung im Außenbereich bestimmt.

▶ Verwenden Sie das Gerät ausschließlich im haushaltsüblichen Rahmen zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Alle anderen Anwendungsarten sind unzulässig.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinproduktrichtlinie zu Grunde liegenden Stoffe oder Produkte. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Gerät ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt.

Kinder ab acht Jahren dürfen das Gerät nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes aufhalten. Lassen Sie Kinder niemals mit dem Gerät spielen.

Erstickungsgefahr! Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien.
▶ Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt.

Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Einbauen/Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
• trennen Sie das Gerät vom Elektronetz,
• durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
• benachrichtigen Sie den Kundendienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Die Anschlussdaten (Absicherung, Frequenz, Spannung) auf dem Typenschild des Gerätes müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Gerät auftreten.

Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektro-Fachkraft.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.

Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie das Gerät nicht damit an das Elektronetz an.

Wenn Feuchtigkeit an spannungsführende Teile oder die Netzanschlussleitung gelangt, kann dies zu einem Kurzschluss führen. Betreiben Sie daher das Gerät nicht im Feuchte- oder Spritzwasserbereich (z. B. Garage, Waschküche etc.).

▶ Dieses Gerät darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.
▶ Beschädigungen am Gerät können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
Benutzen Sie das Gerät nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das Gerät vom Elektronetz getrennt sein. Das Gerät ist nur dann vom Elektronetz getrennt, wenn:

– die Sicherungen der Elektroinstallation ausgeschaltet sind oder
- die Schraubsicherungen der Elektroinstallation ganz herausgeschraubt sind oder
– die Netzanschlussleitung vom Elektronetz getrennt ist.

Ziehen Sie bei Anschlussleitungen mit Netzstecker nicht an der Leitung, sondern am Stecker, um diese vom Elektronetz zu trennen.

▶ Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
Garantieansprüche gehen verloren, wenn das Gerät nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.

Sachgemäßer Gebrauch

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes. Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zugestellt werden. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Energieverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Zündfähige Gasgemische können sich durch elektrische Bauteile entzünden. Brand- und Explosionsgefahr!

▶ Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!
Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!
Berühren Sie Gefriergut und Metallteile nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!
Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus der Gefrierzone in den Mund.

Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufgetaute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.
Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Lebensmittelhersteller!

▶ Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Reinigung und Pflege

▶ Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.
Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.

▶ Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,
- und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.
▶ Verwenden Sie keine Abtausprays oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Entsorgung Ihres Altgerätes

Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen.

Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

▶ Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers,

- Abknicken von Rohrleitungen,

- Abkratzen von Oberflächenbeschichtungen,

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Wie können Sie Energie sparen?

	normalerEnergieverbrauch	erhöhterEnergieverbrauch
Aufstellen/Warten	In belüfteten Räumen.	In geschlossenen,nicht belüfteten Räumen.
	Geschützt vor direkterSonnenbestrahlung.	Bei direkter Sonnenbestrah-lung.
	Nicht neben einer Wärme-quelle (Heizkörper, Herd).	Neben einer Wärmequelle(Heizkörper, Herd).
	Bei idealer Raumtemperaturum 20 °C.	Bei hoher Raumtemperatur.
	Be- und Entlüftungsquer-schnitte nicht verdecken undregelmäßig von Staub befrei-en.	Bei verdeckten oder ver-staubten Be- und Entlüf-tungsquerschnitten.
	Kompressor und Metallgitter(Wärmeaustauscher) an derRückseite des Gerätes min-destens einmal im Jahr ent-stauben.	Bei Staubablagerungen aufKompressor und Metallgitter(Wärmeaustauscher).
Temperatur-Einstellung	Kühlzone 4 bis 5 °C	Bei niedriger Temperatur-Einstellung: Je tiefer dieKühl-/Gefrierzonentempera-tur, umso höher derEnergieverbrauch!
	PerfectFresh-Zone nahe0 °C
	Gefrierzone -18 °C

Wie können Sie Energie sparen?

	normalerEnergieverbrauch	erhöhterEnergieverbrauch
Gebrauch Anordnung der Schubfächer,Abstellflächen und Ablagenwie im Auslieferungszustand.
		Gerätetür nur bei Bedarf undso kurz wie möglich öffnen.Lebensmittel gut sortierteinordnen.
		Zum Einkaufen eine Kühltasche mitnehmen undLebensmittel zügig im Gerätverstauen.Entnommenes möglichstschnell wieder zurückstellen,bevor es sich zu sehr erwärmt.Warme Speisen und Getränkeerst außerhalb des Gerätesabkühlen lassen.
		Lebensmittel gut verpacktoder gut abgedeckt einordnen.
		Gefrierwaren zum Auftauen indie Kühlzone legen.
		Fächer nicht überfüllen, damitdie Luft zirkulieren kann.
Abtauen Gefrierzone bei einerEisschicht von maximal 0,5 cmabtauen.		Eine Eisschicht verschlechtertdie Kälteabgabe an dasGefriergut.

Vor dem ersten Benutzen

Schutzfolie

Die Edelstahlleisten auf den Abstellborden und Abstellflächen sind mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie von den Edelstahlleisten ab.

Reinigen

■ Reinigen Sie das Schrankinnere und das Zubehör. Beachten Sie dazu bitte die Hinweise im Kapitel "Reinigen und Pflegen".

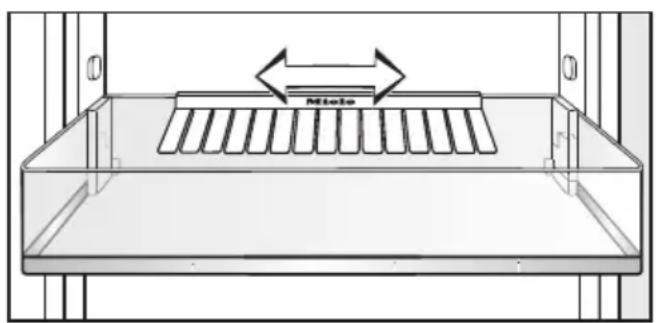

Zubehör - Flaschenhalter

■ Stecken Sie den Flaschenhalter mittig auf die hintere Kante des Flaschenbords.

Die Lamellen ragen in das Flaschenbord und geben den Flaschen beim Öffnen und Schließen der Gerätetür einen besseren Halt.

Gerät einschalten

Mit der rechten Haupt-Ein-/Aus-Taste können Sie die Gefrierzone und die Kühlzone gleichzeitig einschalten.

■ Drücken Sie die rechte Haupt-Ein-/Aus-Taste zum Einschalten der Gefrierzone und der Kühlzone.

Die Temperaturanzeige leuchtet, das Gerät beginnt zu kühlen, und die Innenbeleuchtung der Kühlzone geht bei geöffneter Gerätetür an.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Legen Sie erst Lebensmittel in die Gefrierzone, wenn die Temperatur tief genug ist (mind. -18 °C).

Gerät ausschalten

■ Drücken Sie die rechte Haupt-Ein-/Aus-Taste zum Ausschalten der Gefrierzone und der Kühlzone bis das Display erlischt.

Die Kühl- und Gefrierzone sind ausgeschaltet. Ist das nicht der Fall, ist die Verriegelung eingeschaltet (siehe "Einstellungen vornehmen - Verriegelung ausschalten).

Kühlzone separat ausschalten

Sie können die Kühlzone separat ausschalten, während die Gefrierzone noch weiter eingeschaltet bleibt. Dies bietet sich z. B. für die Urlaubszeit an.

■ Drücken Sie die linke Ein-/Aus-Taste zum Ausschalten der Kühlzone bis das Display erlischt.

Die Innenbeleuchtung und die Temperaturanzeige für die Kühlzone erlöschen. Die Kühlzone ist ausgeschaltet.

Die Temperaturanzeige für die Gefrierzone leuchtet weiterhin.

Kühlzone wieder einschalten

■ Drücken Sie die linke Ein-/Aus-Taste zum Einschalten der Kühlzone.

Die Temperaturanzeige für die Kühlzone leuchtet. Die Kühlzone beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Hausinstallation aus,
■ tauen Sie die Gefrierzone ab,
■ reinigen Sie das Gerät, und
■ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel eingelagert werden,
• je wärmer die frisch eingelagerten Lebensmittel sind,
• je höher die Raumtemperatur des Gerätes ist. Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der Kühlzone und in der PerfectFresh-Zone

In der Kühlzone empfehlen wir eine Kühltemperatur von 4 °C.

In der PerfectFresh-Zone wird die Temperatur automatisch geregelt und liegt im Bereich von 0 bis 3 °C.

Automatische Temperaturverteilung (DynaCool)

Das Gerät schaltet immer, wenn die Kühlung der Kühlzone einschaltet, automatisch den Ventilator zu. Damit wird die Kälte in der Kühlzone gleichmäßig verteilt, so dass die eingelagerten Lebensmittel alle annähernd mit derselben Temperatur gekühlt werden.

...inderGefrierzone

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperaturanzeige

Die Temperaturanzeige im Display zeigt im Normalbetrieb die mittlere, tatsächliche Kühlzonentemperatur und die Temperatur der wärmsten Stelle in der Gefrierzone an, die momentan im Gerät herrscht.

Die jeweilige Temperaturanzeige blinkt, wenn eine andere Temperature eingestellt wird.

In der Temperaturanzeige Gefrierzone blinken Striche, wenn die Temperatur in der Gefrierzone nicht im möglichen Temperaturanzeigenbereich liegt.

Die gewünschte Temperatur in der Temperaturanzeige Gefrierzone blinkt auch, wenn die Temperatur in der Gefrierzone um mehrere Grade angestiegen ist, als Hinweis für einen Kälteverlust.

Ein kurzfristige Kälteverlust ist unbedenklich, wenn er dadurch entsteht, dass

• die Gerätetüren einmal länger geöffnet bleiben, z. B. zum Entnehmen oder Einlagern einer größeren Menge Lebensmittel,
  – Sie frische Lebensmittel einfrieren.

War die Temperatur für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich!

Temperatur in der Kühl-/Gefrierzone einstellen

Die Temperatur ist einstellbar:

• In der Kühlzone von 3 °C bis 9 °C.
• In der Gefrierzone von -15 °C bis -26 °C.

Die Temperaturen für die Kühl- und Gefrierzone können Sie mit der jeweiligen Taste zum Einstellen der Temperatur einstellen.

■ Drücken Sie so oft die Taste zum Einstellen der Temperatur, bis die gewünschte Temperatur in der Temperaturanzeige angezeigt wird.

Beim ersten Mal Drücken wird die tatsächliche Temperatur der jeweiligen Zone angezeigt.

Beim zweiten Mal Drücken wird der zuletzt eingestellte Temperaturwert blinkend angezeigt.

Dann verändert sich der Temperaturwert fortlaufend; ist die höchste Einstellung erreicht, wird wieder mit der niedrigsten Einstellung begonnen.

Der neu gewählte Temperaturwert wird nach kurzer Zeit automatisch übernommen und die tatsächliche Temperatur wird angezeigt.

Die Temperatur im Gerät stellt sich nun langsam auf den neu gewählten Temperaturwert ein.

Temperatur in der PerfectFresh-Zone verändern

In der PerfectFresh-Zone wird die Temperatur automatisch bei 0 bis 3 °C gehalten. Wenn Sie es jedoch wärmer oder kälter wünschen, da Sie z. B. Fisch lagern möchten, dann können Sie die Temperatur geringfügig verändern.

Die Voreinstellung der Temperatur in der PerfectFresh-Zone liegt bei 65. Bei einer Einstellung von 61 bis 64 werden eventuell Minustemperaturen erreicht. Lebensmittel können gefrieren.

Temperatur verändern

■ Drücken Sie für ca. 5 Sekunden die SuperFrost-Taste.

Das Symbol Menü ^1 leuchtet und im Display blinkt c. Der Einstellungsmodus ist nun aktiviert.

■ Drücken Sie so die rechte Taste zum Einstellen der Temperatur, bis im Display b blinkt.

■ Drücken Sie kurz die SuperFrost-Taste, um die Funktion aufzurufen.

Im Display erscheint 6 und der zu- letzt eingestellte Wert.

■ Durch Drücken der rechten Taste zum Einstellen der Temperatur können Sie nun die Temperatur in der PerfectFresh-Zone verändern. Sie können zwischen den Stufen 1 bis 9 wählen:

1: niedrigste Temperatur,

9: höchste Temperatur.

■ Drücken Sie die SuperFrost-Taste, um die Einstellung zu speichern.

Zum Verlassen des Einstellungsmodus:

■ Drücken Sie die Ein-/Aus-Taste.

Im Display wird wieder die Temperatur angezeigt.

Die veränderte Temperatur für die PerfectFresh-Zone stellt sich langsam ein.

Einstellungsmodus

Bestimmte Einstellungen am Gerät können Sie im Einstellungsmodus vornehmen.

Temperatur in derPerfectFresh-Zone verändern b
Verriegelung ein-/ausschalten c

Wie Sie die Temperatur in der PerfectFresh-Zone verändern, wird im Kapitel "Die richtige Temperatur" beschrieben.

Wie Sie die Verriegelung ein- und ausschalten, wird im Folgenden beschrieben.

Der Einstellungsmodus wird im Display durch das Symbol Menü angezeigt.

Verriegelung ein-/ausschalten

Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten sichern.

- Verriegelung einschalten

■ Drücken Sie für ca. 5 Sekunden die SuperKühlen-Taste.

Das Symbol Menü ^1 leuchtet und im Display blinkt c. Der Einstellungsmodus ist nun aktiviert.

■ Drücken Sie kurz die SuperKühlen-Taste, um die Funktion Verriegelung aufzurufen.

Im Display erscheint c1.

■ Drücken Sie kurz die SuperKühlen-Taste, um die Verriegelung einzuschalten.

Das Symbol Verriegelung 🔒 leuchtet.

Zum Verlassen des Einstellungsmodus:

■ Drücken Sie kurz die Ein-/Aus-Taste.

Im Display wird die Temperatur der Kühlzone angezeigt.

- Verriegelung ausschalten

■ Drücken Sie für ca. 5 Sekunden die SuperKühlen-Taste.

Das Symbol Menü leuchtet und im Display blinkt c.

Der Einstellungsmodus ist nun aktiviert.

■ Drücken Sie kurz die SuperKühlen-Taste, um die Funktion Verriegelung aufzurufen.

Im Display erscheint c0.

■ Drücken Sie kurz die SuperKühlen-Taste, um die Verriegelung auszuschalten.

Das Symbol Verriegelung 📁 erlischt.

Zum Verlassen des Einstellungsmodus:

■ Drücken Sie die Ein-/Aus-Taste.

Im Display wird die Temperatur der Kühlzone angezeigt.

Funktion SuperKühlen

Mit der Funktion SuperKühlen wird die Kühlzone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

SuperKühlen einschalten

Das SuperKühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

■ Drücken Sie die SuperKühlen-Taste.

Das Symbol SuperKühlen ✉ leuchtet. Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

SuperKühlen ausschalten

Die Funktion SuperKühlen schaltet sich automatisch nach ca. 12 Stunden aus. Das Symbol SuperKühlen ✉ erlischt, und das Gerät arbeitet wieder mit normaler Kälteleistung.

Um Energie zu sparen, können Sie die Funktion SuperKühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die SuperKühlen-Taste, so dass das Symbol ✉ erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Funktion SuperFrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion SuperFrost einschalten.

Damit erreichen Sie, dass die Lebensmittel schnell durchgefroren werden und somit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 1 kg Lebensmittel einlegen.

SuperFrost einschalten

Die Funktion SuperFrost muss 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion SuperFrost eingeschaltet werden!

■ Drücken Sie die SuperFrost-Taste.

Das Symbol SuperFrost ✉ leuchtet. Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

SuperFrost ausschalten

Die Funktion SuperFrost schaltet sich automatisch nach ca. 65 Stunden ab. Das Symbol SuperFrost ✉ erlischt, und das Gerät arbeitet wieder mit normaler Kälteleistung.

Um Energie zu sparen, können Sie die Funktion SuperFrost selber vorzeitig ausschalten.

■ Drücken Sie die SuperFrost-Taste, so dass das Symbol ✉ erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt ansteigt.

Erreicht die Temperatur einen zu war- men Temperaturbereich, ertönt ein Warnton.

Gleichzeitig blinken die Temperaturanzeige und das Symbol Alarm ⚠️.

Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und optische Signal könnte z. B. erfolgen,

• wenn Sie eine größere Menge Lebensmittel einfrieren,
• wenn Sie warme frische Lebensmittel einfrieren,
• wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt.
• nach einem Stromausfall.
• wenn das Gerät defekt ist.

Sobald der Alarmzustand beendet ist, verstummt der Warnton, und das Symbol Alarm ⚠ erlischt.

War die Temperatur für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich oder verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren!

Warnton vorzeitig ausschalten

Sollte Sie der Warnton stören, können Sie ihn vorzeitig ausschalten.

■ Drücken Sie die Tonwarner-Aus-Taste.

Der Warnton verstummt. Bei einem Temperaturalarm leuchtet das Symbol Alarm ⚠️ weiter bis der Alarmzustand beendet ist.

Im Einstellungsmodus können Sie den Warnton nicht vorzeitig ausschalten.

Verschiedene Kühlbereiche

Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich der Kühlzone. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Dies ist ein Gerät mit automatischer dynamischer Kühlung, bei dem sich bei laufendem Ventilator eine gleichmäßige Temperatur einstellt. Die unterschiedlichen Kältezonen sind so- mit weniger stark ausgeprägt.

Wärmster Bereich

Der wärmste Bereich in der Kühlzone ist ganz oben im vorderen Bereich und in der Gerätetür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Kältester Bereich

Der kälteste Bereich in der Kühlzone ist direkt über der Trennplatte zur Perfect-Fresh-Zone und an der Rückwand. Noch niedrigere Temperaturen herrschen allerdings in den Fächern der PerfectFresh-Zone.

Verwenden Sie diese Bereiche in der Kühlzone und in der PerfectFresh-Zone für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

– Fisch, Fleisch, Geflügel,
– Wurstwaren, Fertiggerichte,
– Eier- oder Sahnespeisen/-gebäck,

– frischer Teig, Kuchen-, Pizza-, Quicheteig,
- Rohmilchkäse und andere Rohmilchprodukte,
- folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Lagern Sie die Lebensmittel nicht zu dicht beieinander, sodass die Luft gut zirkulieren kann.

Verdecken Sie nicht den Ventilator an der Rückwand – dies ist wichtig für die Kühlleistung!

Für den Kühlschrank nicht geeignet

Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind.

Je nach Lebensmittel können sich bei einer zu kalten Lagerung das Aussehen, die Konsistenz, der Geschmack und/oder der Vitamingehalt des Lebensmittels verändern.

Zu diesen kälteempfindlichen Lebensmitteln gehören unter anderem:

• Ananas, Avocados, Bananen, Granatäpfel, Mangos, Melonen, Papayas, Passionsfrüchte, Zitrusfrüchte (wie Zitronen, Orangen, Mandarinen, Grapefruit),
  – Obst, das nachreifen soll,
  – Auberginen, Gurken, Kartoffeln, Paprika, Tomaten, Zucchini,
  – Hartkäse (wie Parmesan, Bergkäse).

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Diese Ausgangsfrische ist von entscheidender Bedeutung für die Lagerdauer.

Achten Sie auch auf das Haltbarkeitsdatum und die richtige Lagertemperatur.

Die Kühlkette sollte möglichst nicht unterbrochen werden. Achten Sie z. B. darauf, dass die Lebensmittel nicht zu lange im warmen Auto verweilen.

Tipp: Nehmen Sie zum Einkaufen eine Kühltasche mit, und verstauen Sie anschließend die Lebensmittel zügig im Gerät.

Lebensmittel richtig lagern

Bewahren Sie Lebensmittel in der Kühlzone verpackt oder gut zugedeckt auf (in der PerfectFresh-Zone gibt es Ausnahmen). So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Keime vermieden. Dies ist besonders bei der Lagerung tierischer Lebensmittel zu berücksichtigen.

Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene kann die Haltbarkeit der Lebensmittel deutlich verlängert werden.

In der PerfectFresh-Zone herrschen optimale Lagerbedingungen für Obst, Gemüse, Fisch, Fleisch und Milchprodukte. Die Lebensmittel bleiben wesentlich länger frisch, Geschmack und Vitamine bleiben erhalten.

In der PerfectFresh-Zone wird die Temperatur automatisch geregelt, sie liegt im Bereich von 0 - 3 °C. Das sind niedrigere Temperaturen als in einer herkömmlichen Kühlzone, für kälteunempfindliche Lebensmittel ist dies jedoch die optimale Lagertemperatur.

Da sich die Haltbarkeit bei dieser Temperatur verlängert, können die Lebensmittel wesentlich länger ohne Frischeverlust gelagert werden.

Zusätzlich kann in der PerfectFresh-Zone die enthaltene Luftfeuchtigkeit so reguliert werden, dass sie den eingelagerten Lebensmitteln entspricht. Eine erhöhte Luftfeuchtigkeit bewirkt, dass die Lebensmittel ihre eigene Feuchtigkeit behalten und nicht so schnell austrocknen. Sie bleiben über einen längeren Zeitraum knackig und frisch.

Bedenken Sie, dass ein guter Ausgangszustand der Lebensmittel ausschlaggebend ist für ein gutes Lagerergebnis!

Nehmen Sie die Lebensmittel ca. 30 - 60 Minuten vor dem Verzehr aus der PerfectFresh-Zone heraus. Erst bei Raumtemperatur entfalten sich Aroma und Geschmack.

Die PerfectFresh-Zone ist in zwei Bereiche unterteilt:

- Im oberen Trockenfach herrscht eine Temperatur von 0 - 3 °C, die Luftfeuchtigkeit ist nicht erhöht ♠; Hier lagern Sie Fisch, Fleisch, Milchprodukte und Lebensmittel aller Art, sofern diese verpackt sind.

- im unteren Feuchtefach (je nach Modell in unterschiedlicher Anzahl) herrscht eine Temperatur von 0 - 3 °C, die Luftfeuchtigkeit ist je nach Position des Schiebereglers nicht erhöht ♠ bzw. erhöht ♣. Ist die Luftfeuchtigkeit erhöht, lagern Sie hier Obst und Gemüse.

Trockenfach

Das Trockenfach eignet sich besonders zum Lagern leicht verderblicher Lebensmittel wie:

• Frischer Fisch, Schalen- und Krustentiere;
• Fleisch, Geflügel, Wurst;
• Feinkostsalate;
• Molkereiprodukte wie Joghurt, Käse, Sahne, Quark etc;
• Darüber hinaus können Sie hier Lebensmittel aller Art lagern, sofern diese verpackt sind.

Beim Trockenfach steht die niedrige Temperatur im Vordergrund. Die Luftfeuchtigkeit im Trockenfach entspricht annähernd der Luftfeuchtigkeit in einer herkömmlichen Kühlzone.

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben z. B. schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Bewahren Sie diese Lebensmittel aus hygienischen Gründen nur zugedeckt oder verpackt auf.

Feuchtefach ♠, ♦♦

Das Feuchtefach verfügt über einen Schieberegler, mit dem Sie die im Feuchtefach enthaltene Luftfeuchtigkeit regulieren können.

Stellen Sie dazu den Schieberegler auf die Einstellung ♠ bzw. ♣♠.

Nicht erhöhte Luftfeuchtigkeit ♠

Bei dieser Einstellung ♠ wird aus dem Feuchtefach ein Trockenfach – der Schieberegler öffnet die Öffnungen zum Fach, so dass die Feuchtigkeit entweicht (siehe "Trockenfach ♠").

Erhöhte Luftfeuchtigkeit ♠♦

Bei dieser Einstellung ♠♦ eignet sich das Feuchtefach zum Lagern von Obst und Gemüse.

Der Schieberegler verschließt die Öffnungen zum Fach, so dass die enthaltene Feuchtigkeit erhalten bleibt.

Die Höhe der Luftfeuchtigkeit im Feuchtefach hängt grundsätzlich von der Art und Menge der eingelagerten Lebensmittel ab, wenn Sie diese unverpackt lagern.

Bei einer geringen Beladung kann die Feuchtigkeit zu niedrig sein.

Tipp: Verpacken Sie Lebensmittel bei geringer Beladung in luftdichten Verpackungen.

Bei einer erhöhten Luftfeuchtigkeit im Feuchtefach kann es unter Umständen zur Entstehung von Kondenswasser kommen. Entfernen Sie dieses mit einem Tuch.

Falls Sie mit dem Ergebnis Ihrer eingelagerten Lebensmittel nicht zufrieden sind (die Lebensmittel z. B. bereits nach kurzer Aufbewahrungsdauer schlapp oder welk wirken), berücksichtigen Sie noch einmal die folgenden Hinweise:

■ Lagern Sie nur frische Lebensmittel ein. Der Einlagerungszustand der Lebensmittel ist ausschlaggebend für das Frischeergebnis.
■ Reinigen Sie vor dem Einlagern der Lebensmittel die Fächer in der Perfect-Fresh-Zone.
■ Tropfen Sie sehr feuchte Lebensmittel vor der Einlagerung ab.
■ Lagern Sie keine kälteempfindlichen Lebensmittel in der PerfectFresh-Zone (siehe "Für den Kühlschrank nicht geeignet").
■ Wählen Sie für die Lagerung des Lebensmittels das richtige PerfectFresh-Fach sowie die richtige Position des Schiebereglers für das Feuchtefach aus (nicht erhöhte bzw. erhöhte Luftfeuchtigkeit).
■ Eine erhöhte Luftfeuchtigkeit ♠♦ im Feuchtefach wird allein durch die in den eingelagerten Lebensmitteln enthaltene Feuchtigkeit erreicht, d. h., je mehr Lebensmittel im Fach gelagert sind, desto höher ist die Feuchtigkeit.
Falls sich zu viel Feuchtigkeit auf dem Boden des Fachs sammelt und die Lebensmittel beeinträchtigt werden, trocknen Sie den Boden mit einem Tuch bzw. legen Sie einen Rost oder Ähnliches hinein, so dass die überflüssige Feuchtigkeit absickern kann.
Falls die Luftfeuchtigkeit einmal zu niedrig sein sollte, verpacken Sie die Lebensmittel in luftdichten Verpackungen.
■ Falls Sie das Gefühl haben, dass die Temperatur in der PerfectFresh-Zone zu hoch oder zu niedrig ist, versuchen Sie zunächst, diese über die Kühlzone zu regulieren, indem Sie dort die Temperatur geringfügig um 1 bis 2 °C verändern. Spätestens, wenn sich Eiskristalle auf den Böden der PerfectFresh-Fächer gebildet haben, muss die Temperatur erhöht werden, da die Lebensmittel sonst Kaltlagerschäden nehmen.

Abstellbord/Flaschenbord versetzen

■ Schieben Sie das Abstellbord/Flaschenbord nach oben, und nehmen Sie es nach vorn heraus.
■ Setzen Sie das Abstellbord/Flaschenbord an beliebiger Stelle wieder ein. Achten Sie darauf, dass es richtig und fest auf die Erhebungen gedrückt ist.

Flaschenhalter verschieben

Miole

Sie können den Flaschenhalter nach rechts oder links verschieben. Dadurch entsteht mehr Platz für Getränkekartons.

Der Flaschenhalter kann (z. B. zur Reinigung) ganz entnommen werden:

■ Schieben Sie das Flaschenbord nach oben, und nehmen Sie es nach vorn heraus.
■ Ziehen Sie den Flaschenhalter von der hinteren Kante des Flaschenbords nach oben ab.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen:

■ Die Abstellfläche vorne leicht anheben, ein Stück nach vorn ziehen, mit der Aussparung über die Auflagerippen heben und nach oben oder unten versetzen.

Der Anschlagrand an der hinteren Schutzleiste der Abstellfläche muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfrieren.

Die Abstellflächen sind durch Auszugstopps gegen unbeabsichtigtes Herausziehen gesichert.

Schubfächer der PerfectFresh-Zone

Die Schubfächer der PerfectFresh-Zone sind auf Teleskopschienen geführt und können zum Be- und Entladen oder zu Reinigungszwecken herausgenommen werden:

Entfernen Sie das Flaschenbord der Tür zur leichteren Entnahme der Schubfächer und des Schubfach-Deckels.

■ Ziehen Sie das Schubfach bis zum Anschlag heraus, und heben Sie es nach oben hin ab.

Schieben Sie die Auszugsschienen anschließend wieder ein. So können Sie Beschädigungen vermeiden!

■ Ziehen Sie den Deckel zwischen den Schubfächern vorsichtig ein Stück nach vorn und nehmen Sie ihn nach unten hin ab.
■ Zum wieder Einsetzen heben Sie den Schubfach-Deckel von unten nach oben in die Aufnahmehalterungen. Schieben Sie ihn dann nach hinten, bis er einrastet.

Einsetzen des Schubfaches

■ Legen Sie das Schubfach auf die vollständig hineingeschobenen Auszugsschienen.
■ Schieben Sie das Schubfach in das Gerät bis es einrastet.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Das auf dem Typenschild angegebene maximale Gefriervermögen wurde nach der Norm DIN EN ISO 15502 ermittelt.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischen-räume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust

sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,

- das Haltbarkeitsdatum und

- die Kühlzonentemperatur der Verkaufstruhe. Ist die Kühlzonentemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 M i - nuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
• Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

- Gummiringen

- Kunststoff-Klipsen

- Bindfäden oder

- kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Bei einer größeren Menge als 1 kg frischer Lebensmittel schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion SuperFrost ein (siehe "SuperFrost verwenden").

Das bereits eingelagerte Gefriergut erhält somit eine Kältereserve.

Einlegen

Folgende maximale Beladungsmengen müssen eingehalten werden: - Gefrierschublade = 25 kg - Glasplatte = 35 kg

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit diese nicht antauen.

■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

- kleine Gefriergutmenge

Die Lebensmittel in den unteren Gefrierschubladen einfrieren.

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

• maximale Gefriergutmenge (siehe Typenschild)
  ■ Die unterste Gefrierschublade herausnehmen.
  ■ Legen Sie das Gefriergut breitflächig auf den Geräteboden oder mit Kontakt zu den Innenraum-Seitenwänden ein, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

Nach dem Einfriervorgang:

■ Legen Sie das eingefrorene Gefriergut in die Gefrierschublade, und schieben Sie sie wieder ein.

- großes Gefriergut

Wenn Sie größeres Gefriergut, wie z. B. Pute oder Wild, einlegen möchten, können Sie die Glasplatten zwischen den Gefrierschubladen herausnehmen.

■Die Gefrierschubladen herausnehmen, und die Glasplatten leicht anheben und nach vorne herausziehen!

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
• bei Raumtemperatur,
• im Kühlschrank (die abgegebene Kälte wird zum Kühlen der Lebensmittel genutzt),
• im Dampfgarer.

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Fleisch- und Fischstücke (z. B. Hackfleisch, Hähnchen, Fischfilet) so auftauen, dass kein Kontakt zu anderen Lebensmitteln besteht. Fangen Sie das Auftauwasser auf, und entsorgen Sie es sorgfältig.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist aufgrund der veränderten Zellstruktur etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Eiswürfel bereiten

■ Füllen Sie die Eiswürfelschale zu drei viertel mit Wasser, und stellen Sie sie auf den Boden einer Gefrierschubla- de.
■ Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.
■ Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.

Schnellkühlen von Getränken

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen.

Kühlzone und PerfectFresh-Zone

Die Kühlzone und die PerfectFresh-Zone tauen automatisch ab.

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der Kühlzone und Perfect-Fresh-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme der Kältemaschine verdunsten.

Das Tauwasser läuft über eine Tauwasser-Rinne und durch ein Tauwasser-Ablaufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Gefrierzone

Die Gefrierzone kann nicht automatisch abtauen.

Durch den normalen Betrieb bilden sich in der Gefrierzone, z. B. an den Innenwänden, im Laufe der Zeit Reif und Eis. Die Stärke der Reif- und Eisbildung ist auch von folgenden Ursachen abhängig:

• Die Gerätetür wurde häufig und/oder längere Zeit geöffnet.
• Große Mengen Lebensmittel wurden frisch eingefroren.
• Die Luftteuchtigkeit in der Raumluft ist erhöht.

Aufgrund einer dicken Eisschicht lassen sich die Gefrierschubladen schwerer öffnen, und unter Umständen lässt sich die Gerätetür nicht dicht schlies- sen. Ebenso verringert sich die Kühlleistung, wodurch der Energieverbrauch steigt.

■ Tauen Sie das Gerät von Zeit zu Zeit ab, jedoch spätestens, wenn sich stellenweise eine maximal 0,5 cm dicke Eisschicht gebildet hat.

Nutzen Sie die Zeit, wenn

• wenig oder kein Gefriergut im Gerät lagert,
• die Luftfeuchtigkeit in der Raumluft und die Umgebungstemperatur niedrig sind.

Schaben Sie die Reif- und Eis- schichten nicht ab. Verwenden Sie keine spitzen oder scharfkantigen Gegenstände. Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüch- tig.

Vor dem Abtauen

■ Schalten Sie 1 Tag vor dem Abtauen die Funktion SuperFrost ein. Dadurch erhält das bereits gelagerte Gefriergut eine Kältereserve und kann somit etwas länger bei Raumtemperatur gelagert werden.
■ Nehmen Sie das Gefriergut heraus, und wickeln Sie es in mehrere Lagen Zeitungspapier oder in Decken ein. Tipp: Sie können das Gefriergut auch in Kühltaschen aufbewahren.

■ Bewahren Sie das Gefriergut an einem kühlen Ort auf, bis die Gefrierzone wieder betriebsbereit ist.
■ Nehmen Sie alle Gefrierschubladen aus der Gefrierzone.

Zum Abtauen

Führen Sie das Abtauen rasch durch. Je länger das Gefriergut bei Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Gefriergutes.

Verwenden Sie zum Abtauen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte sowie Kerzen in das Gerät, sonst wird der Kunststoff beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser, denn diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

■ Schalten Sie das Gerät aus.

Das Display erlischt, und die Kühlung ist ausgeschaltet. Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe "Einstellungen vornehmen - Verriegelung ausschalten").

■ Ziehen Sie den Netzstecker, oder schalten Sie die Sicherung der Hausinstallation aus.
■ Lassen Sie die Gefrierzonentür offen.

Das Abtauen können Sie beschleunigen, indem Sie zwei Töpfe auf Topfuntersetzern mit heißem (nicht kochendem) Wasser in das Gerät stellen. In diesem Fall die Tür beim Abtauen geschlossen lassen, damit die Wärme nicht entweichen kann.

■ Nehmen Sie losgelöste Eisstücke heraus.

Achten Sie darauf, dass kein Wasser in den Möbelumbau gelangt.

■ Nehmen Sie das Tauwasser eventuell mehrmals mit einem Schwamm oder Tuch auf.

Nach dem Abtauen

■ Reinigen Sie die Gefrierzone, und trocknen Sie sie.
■ Schließen Sie die Gefrierzonentür.
■ Schließen Sie das Gerät wieder an, und schalten Sie es ein.
■ Schalten Sie die Funktion SuperFrost ein, damit das Gerät schnell kalt wird.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone, sobald die Temperatur in der Gefrierzone tief genug ist.
■ Schalten Sie die Funktion SuperFrost durch Drücken der SuperFrost-Taste aus, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist.

Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuchtung gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

• soda-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
• lösemittelhaltigen Reinigungsmittel,
  – Edelstahl-Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Backofensprays,
• Glasreiniger,
• scheuernden harten Schwämme und Bürsten, z. B. Topfschwämme,
• Schmutzradierer,
• scharfen Metallschaber!

Vor dem Reinigen

■ Schalten Sie das Gerät aus.
Das Display erlischt, und die Kühlung ist ausgeschaltet.
Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe "Einstellungen vornehmen - Verriegelung ausschalten").
■ Ziehen Sie den Netzstecker, oder schalten Sie die Sicherung der Hausinstallation aus.
■ Nehmen Sie die Lebensmittel aus dem Gerät, und lagern Sie sie an einem kühlen Ort.
■ Tauen Sie die Gefrierzone ab.
■ Entnehmen Sie die Abstell-/Flaschenborde aus der Gerätetür.
■ Entnehmen Sie die Schubfächer der PerfectFresh-Zone und den jeweiligen Schubfach-Deckel (siehe "Innenraum gestalten - Schubfächer der PerfectFresh-Zone").

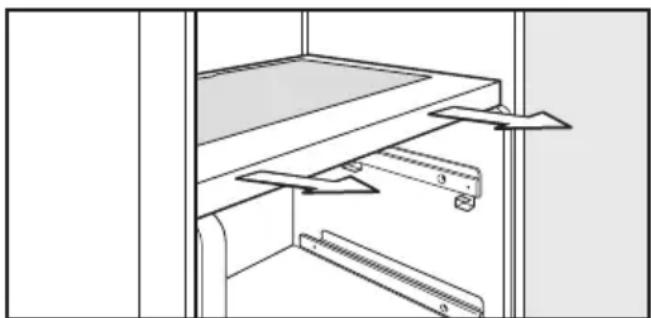

■ Entnehmen Sie die Glasplatte, die in die Trennplatte eingelassen ist.

■ Fassen Sie die Trennplatte mit beiden Händen an, und ziehen Sie sie heraus.
■ Nehmen Sie alle weiteren Teile, die herausgenommen werden können, zur Reinigung heraus.

Abstellfläche

Nehmen Sie vor der Reinigung der Abstellfläche die Edelstahlleiste und die hintere Schutzleiste ab. Gehen Sie dabei wie folgt vor:

■ Legen Sie die Abstellfläche auf eine weiche Unterlage (z. B. ein Geschirrtuch) auf die Arbeitsfläche.
■ Ziehen Sie an einer Seite beginnend die Edelstahlleiste ab.
■ Ziehen Sie die Schutzleiste ab.
■ Befestigen Sie die Edelstahlleiste bzw. die Schutzleiste nach der Reinigung wieder an der Abstellfläche.

Innenraum, Zubehör

Reinigen Sie das Gerät regelmäßig, mindestens aber einmal im Monat und die Gefrierzone nach jedem Abtauen.

Lassen Sie Verschmutzungen nicht erst antrocknen, sondern entfernen Sie diese sofort.

■ Reinigen Sie die Innenräume und das Zubehör mit lauwarmen Wasser und etwas Handspülmittel. Wischen Sie nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem Tuch.

Folgende Teile sind spülmaschinenge- eignet:

• der Flaschenhalter, die Eierablage, die Eiswürfelschale (jeweils je nach Modell enthalten)
• die Flaschen- und Abstellborde in der Innentür
• die Abstellflächen (ohne Edelstahlblende und Schutzleiste)

Die Temperatur des gewählten Spülmaschinenprogramms darf maximal 55 °C betragen!

Durch den Kontakt mit Naturfarbstoffen, z. B. in Karotten, Tomaten und Ketchup können sich Kunststoffteile in der Spülmaschine verfärben.

Diese Verfärbung beeinflusst nicht die Stabilität der Teile.

Folgende Teile sind nicht spülmaschinengeeignet:

– die Edelstahlblenden und die Schutzleisten an den Abstellflächen
- die Schubfächer der PerfectFresh-Zone und der Schubfach-Deckel
- die Trennplatte
- die Gefrierschubladen
■ Reinigen Sie diese Teile / dieses Zubehör von Hand.

■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr häufiger mit einem Stäbchen oder Ähnlichem, damit das Tauwasser ungehindert ablaufen kann.

Nehmen Sie dazu die Schubfächer der PerfectFresh-Zone heraus.

■ Die Schubfächer der PerfectFresh-Zone sind auf Teleskopschienen geführt. Reinigen Sie die Teleskopschienen mit einem feuchten Tuch.

Achten Sie beim Reinigen darauf, dass das Spezialfett in den Teleskopschienen nicht herausgewaschen wird.

■ Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Be- und Entlüftungsquerschnitte

■ Reinigen Sie die Be- und Entlüftungsquerschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubabla- gerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

■ Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und trocknen Sie sie anschließend gründlich mit einem Tuch.

Nach dem Reinigen

■ Setzen Sie alle Teile in die Kühlzone.

■ Legen Sie die Lebensmittel in die Kühlzone, und schließen Sie die Gerätetüren.

■ Schließen Sie das Gerät wieder an, und schalten Sie es ein.

■ Schalten Sie die Funktion SuperFrost ein, damit die Gefrierzone schnell kalt wird.

■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone.

■ Schalten Sie die Funktion SuperFrost durch Drücken der SuperFrost-Taste aus, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist.

Sie können die meisten Störungen und Fehler, die im täglichen Betrieb auftreten, selber beheben. Die nachfolgende Übersicht soll Ihnen dabei helfen.

Können Sie hiermit die Ursache einer Störung nicht finden oder beseitigen, verständigen Sie bitte den Kundendienst.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Problem Ursache Behebung
Das Gerät hat keine Kühlleistung, die Innenbeleuchtung funktioniert nicht bei geöffneter Gerätetür und das Display leuchtet nicht.	Das Gerät ist nicht eingeschaltet.	■Schalten Sie das Gerät ein, das Display muss leuchten.
	Der Netzstecker steckt nicht richtig in der Steckdose.	■Stecken Sie den Netzstecker in die Steckdose. Bei ausgeschaltetem Gerät erscheint im Display das Symbol Netzanschluss -∅.
	Die Sicherung der Hausinstallation wurde ausgelöst. Das Kühl-/Gefriergerät, die Hausspannung oder ein anderes Gerät könnten defekt sein.	■ Rufen Sie eine Elektro-Fachkraft oder den Kundendienst.

Störungshilfen

Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt.
Problem Ursache Behebung
Die Temperatur im Gerät ist zu niedrig.	Die Temperatur im Gerät ist zu niedrig eingestellt.	■ Korrigieren Sie die Einstellung der Temperatur.
	Die Gefrierzonentür ist nicht richtig geschlossen.	■ Überprüfen Sie, ob die Gefrierzonentür richtig schließt.
	Eine größere Menge Lebensmittel wurde auf einmal eingefroren.	■ Beachten Sie die Hinweise im Kapitel "Gefrieren und Lagern".
	Die Funktion SuperKühlen ist noch eingeschaltet. Sie schaltet sich nach ca. 12 Stunden automatisch aus.	Um Energie zu sparen, können Sie SuperKühlen selber vorzeitig ausschalten: ■Drücken Sie die SuperKühlen-Taste.
	Die Funktion SuperFrost ist noch eingeschaltet. Sie schaltet sich nach ca. 65 Stunden automatisch aus.	Um Energie zu sparen, können Sie SuperFrost selber vorzeitig ausschalten: ■Drücken Sie die SuperFrost-Taste.
Der Kompressor läuft dauernd.	Um Energie zu sparen, schaltet der Kompressor bei geringem Kältebedarf auf eine niedrige Drehzahl. Dadurch erhöht sich die Laufzeit des Kompressors.	Keine!

Problem Ursache Behebung
Der Kompressorschaltet immer häufiger und länger ein.	Die Be- und Entlüftungsquerschnitte im Schrankumbau sind zugestellt oder verstaubt.
	Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingelagert bzw. eingefroren.
	Die Gerätetüren sind nicht richtig geschlossen.Eventuell hat die Gefrierzone bereits eine dickere Eisschicht gebildet.
	Die Raumtemperatur ist zu warm.Je höher die Raumtemperatur, desto länger läuft der Kompressor.
	Das Gerät wurde nicht richtig in die Nische eingebaut.

Störungshilfen

Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Gerät steigt.
Problem Ursache Behebung
Die Temperatur im Gerät ist zu warm.	Kein Fehler!	■ Korrigieren Sie die Einstellung der Temperatur.■ Kontrollieren Sie die Temperatur noch einmal nach 24 Stunden.
Das Gefriergut beginnt, aufzutauen.	Die Raumtemperatur, für die Ihr Gerät ausgelegt wurde, wurde unterschritten.Der Kompressor schaltet seltener ein, wenn die Raumtemperatur zu niedrig ist. Deshalb kann es in der Gefrierzone zu warm werden.	■ Beachten Sie die Hinweise im Kapitel "Montage-hinweise - Aufstellort".■ Erhöhen Sie die Raumtemperatur.
Anzeige im Display
Problem Ursache Behebung
Im Display erscheint "F0 bis F9".	Eine Störung liegt vor.	■ Rufen Sie den Kunden-dienst.
Im Display blinkt das Symbol Alarm ⚠ zu-sammen mit der Temperaturanzeige.	Die Temperatur im Gerät ist zu warm, weil– die Tür häufig geöffnet wurde.– eine große Menge Lebensmittel eingefroren wurde, ohne die Funktion SuperFrost einzuschalten.– ein längerer Stromausfall war.	Wenn der Alarmzustand beendet ist, erlischt das Symbol Alarm ⚠.■ Je nach Temperatur über-prüfen Sie die Lebensmit-tel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Le-bensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.
Der Warnton ertönt und im Display erscheinen die Symbole Netzausfall – und Alarm ⚠.Ebenso erscheint die wärmste Tempe-ratur, die sich während eines Neztausfalls oder ei-ner Stromunterbre-chung in der Gefrier-zone eingestellt hat-te.	Die Temperatur im Gerät war in den letzten Tagen oder Stunden durch einen Neztausfall oder einer Stromunterbrechung zwi-schenzeitlich zu hoch angestiegen.Wenn die Unterbrechung beendet ist, arbeitet das Gerät in der letzten Tempe-ratureinstellung weiter.	■Drücken Sie die Tonwarner-Aus-Taste.Die angezeigte wärmste Temperatur wird gelöscht. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierzonentemperatur.■ Je nach Temperatur über-prüfen Sie die Lebensmit-tel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), be-vor Sie sie wieder einfrie-ren.

Störungshilfen

Innenbeleuchtung
Problem Ursache Behebung
Die Innenbeleuchtung funktioniert nicht.	Das Gerät ist nicht eingeschaltet.	■ Drücken Sie die Ein-/Aus-Taste.
	Die Innenbeleuchtung schaltet sich nach ca. 15 Minuten bei geöffneter Gerätetür wegen Überhitzung automatisch aus. Ist dies nicht der Grund, liegt eine Störung vor.	■ Rufen Sie den Kunden-dienst.Die LED-Beleuchtung darf ausschließlich vom Kunden-dienst repariert und ausgewechselt werden. Unter der Lichtabdeckung befinden sich stromführende Teile. Verletzungs- und Beschädigungsgefahr!Die Lichtabdeckung darf nicht abgenommen werden! Sollte die Abdeckung beschädigt oder durch Beschädigung entfernt worden sein -Vorsicht! Beleuchtung (Laserstrahlung Klasse 1M) nicht mit optischen Instrumenten (einer Lupe oder Ähnlichem) betrachten!
Sonstige Störungen
Problem Ursache Behebung
Die Gefrierzonentür lässt sich nicht mehrmals hintereinander öffnen.	Keine Störung! Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.	Keine!
Das Gefriergut ist festgefroren.	Die Verpackung der Lebensmittel war beim Einlegen nicht trocken.	■ Lösen Sie das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel.
Das Gerät lässt sich nicht ausschalten.	Die Verriegelung ist eingeschaltet. Im Display leuchtet das Symbol 🔒.	■ Schalten Sie die Verriegelung aus (siehe "Einstellungen vornehmen - Verriegelung ausschalten").
Das Gerät fühlt sich an den Außenwänden warm an.	Keine Störung! Die durch die Kälteerzeugung entstehende Wärme wird genutzt, um eine Betauung zu vermeiden.	Keine!
Der Boden der Kühlzone ist nass.	Das Tauwasser-Ablaufloch ist verstopft.	■Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Ursachen von Geräuschen

Ganz normale Geräusche	Wodurch entstehen sie?
Brrrrr ...	Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb ...	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click ...	Das Klicken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr ...	Bei einem Mehrzonen- oder NoFrost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.
	Bei einem Gerät mit Wassertank ist ein Summen der Pumpe hörbar, wenn Wasser aus dem Wassertank gefördert wird.
Knack ...	Das Knacken ist immer dann zu hören, wenn es zu Materialausdehnungen im Gerät kommt.
Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!
Geräusche, die sich leicht beheben lassen	Ursache Behebung
Klappern, Rappeln, Klirren	Das Gerät steht uneben.	Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte.	Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen.	Prüfen Sie die herausnehm-baren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich.	Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand.	Entfernen Sie den Kabel-halter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation.

Die Telefonnummer der Produktinformation finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen.

Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfungen folgende Herstellerangaben zu berücksichtigen:

• Beladungspläne,
• Hinweise in der Gebrauchs- und Montageanweisung.

Die PerfectFresh-Zone erfüllt die Anforderung eines Kaltlagerfaches nach EN ISO 15502.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz, 220 – 240 V geliefert.

Die Absicherung muss mit mindestens 10 A erfolgen.

Der Anschluss darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steckdose erfolgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein.

Damit das Gerät im Notfall schnell vom Strom getrennt werden kann, muss die Steckdose außerhalb des Geräterückseitenbereichs liegen und leicht zu-gänglich sein

Falls nach dem Einbau die Steckdose nicht mehr zugänglich ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalte, Sicherungen und Schütze (EN 60335).

Der Stecker sowie das Netzkabel des Gerätes dürfen nicht die Geräterückseite dieses Gerätes berühren, da Stecker und Netzkabel durch Vibrationen des Gerätes beschädigt werden können. Dies kann einen Kurzschluss verursachen.

Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Gerätes angeschlossen werden.

Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechselrichtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden.

Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einer qualifizierten Elektro-Fachkraft erfolgen.

Ein nicht eingebautes Gerät kann kippen!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Raumtemperatur, desto länger läuft der Kompressor, und desto höher ist der Energieverbrauch. Geeignet ist ein trockener belüftbarer Raum.

Beachten Sie beim Einbau des Gerätes außerdem Folgendes:

• Die Steckdose muss außerhalb des Geräterückseitenbereichs liegen und bei einem Notfall leicht zugänglich sein.
• Stecker und Netzkabel dürfen nicht die Rückseite des Gerätes berühren, da diese durch Vibrationen des Gerätes beschädigt werden können.
• Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Gerätes angeschlossen werden.

Wichtig! Bei hoher Luftfeuchtigkeit

kann sich Kondensat auf den Außenflächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Korrosion an den Geräteaußenwänden führen.

Zur Vorbeugung empfiehlt es sich, das Gerät mit ausreichender Belüftung in einem trockenen und/oder klimatisierten Raum aufzustellen.

Bitte stellen Sie nach dem Einbau sicher, dass die Gerätetüren richtig schließen, die angegebenen Be- und Entlüftungsquerschnitte eingehalten wurden und das Gerät, wie beschrieben, eingebaut wurde.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+16 °C bis +38 °C
T	+16 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors. Das kann zu höheren Temperaturen im Gerät und somit zu Folgeschäden führen.

Be- und Entlüftung

Die angegebenen Be- und Entlüftungsquerschnitte müssen unbedingt eingehalten werden. Der Kompressor springt sonst häufiger an und läuft über einen längeren Zeitraum. Dies führt zu einem erhöhten Energieverbrauch und zu einer erhöhten Betriebstemperatur des Kompressors, was einen Schaden des Kompressors zur Folge haben kann.

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb muss der Einbauschrank so beschaffen sein, dass eine einwandfreie Be- und Entlüftung gewährleistet ist (siehe "Einbaumaße"):

≥200 cm² (40 mm) ≥500 mm ≥500 mm (40 mm) ≥200 cm² ① ②

- Der Luftteintritt ① erfolgt über den Sockel und der Luftaustritt ② oben, im hinteren Bereich des Küchenmöbels.

- Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 40 mm Tiefe vorzusehen.

- Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank und unter der Raumdecke müssen durchgehend mindestens 200 cm² betragen, damit die erwärmte Luft ungehindert abziehen kann.

- Wichtig! Das Gerät arbeitet umso energiesparender, je größer die Be- und Entlüftungsquerschnitte sind.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Oberer Entlüftungsquerschnitt

Der obere Entlüftungsquerschnitt kann auf verschiedene Weisen ausgeführt werden:

① direkt über dem Gerät mit einem Belüftungsgitter (Freidurchlass von mind. 200 cm²)
② zwischen Küchenmöbel und Decke
③in einer Zwischendecke

Vor dem Geräteeinbau

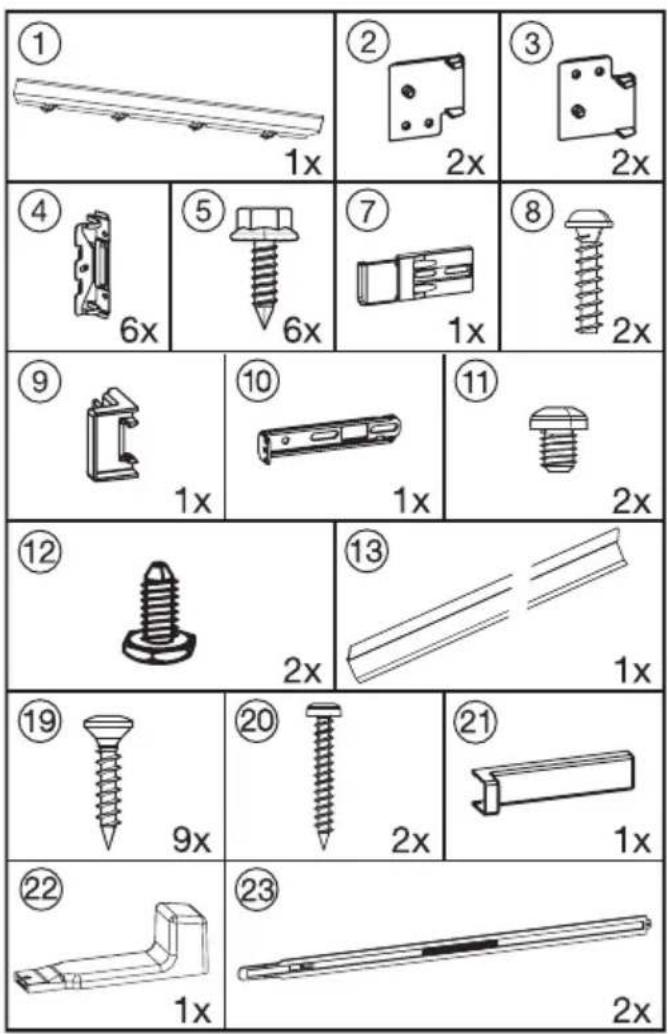

■ Nehmen Sie vor dem Einbau die Zubehörbeutel mit den Montageteilen und anderes Zubehör aus dem Gerät und entfernen Sie das Kederband von der äußeren Gerätetür.
■ Entfernen Sie auf keinen Fall von der Geräterückseite

• die Abstandhalter (je nach Modell). Sie garantieren den erforderlichen Abstand zwischen Geräterückseite und Wand.
• die Beutel, die sich im Metallgitter (Wärmeaustauscher) befinden (je nach Modell). Sie sind wichtig für die Funktion des Gerätes. Ihr Inhalt ist ungiftig und ungefährlich.
  ■ Entfernen Sie den Kabelhalter von der Geräterückseite.
  ■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

■ Öffnen Sie die Gerätetür, und ziehen Sie die rote Transportsicherung ① (je nach Modell) ab.

Hatte das alte Gerät eine andere Scharniertechnik?

Sollte Ihr altes Gerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie werden nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird. Alle erforderlichen Teile liegen bei oder können beim Kundendienst angefordert werden.

≥200 cm² ≥500 ≥550 (40) 560+10 ≥500 (40) ≥200 cm² ≤2100 [mm] 15 8

Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnitte müssen unbedingt eingehalten werden, um eine korrekte Funktion des Gerätes zu gewährleisten.

	Nischenhöhe [mm]A	Gefrierzone [mm]B
KF 37272 iD	1772 – 1788	549

Türscharnier einstellen

Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann.

Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen begrenzt werden, kann dies am Scharnier eingestellt werden.

- Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öffnungswinkel der Gerätetür auf 90° begrenzen:

■ Setzen Sie die beiliegenden Stifte zur Türbegrenzung von oben in die Scharniere ein.

Der Öffnungswinkel der Gerätetür ist nun auf 90° begrenzt.

Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch.

Das Gerät wird mit einem Rechtsanschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden:

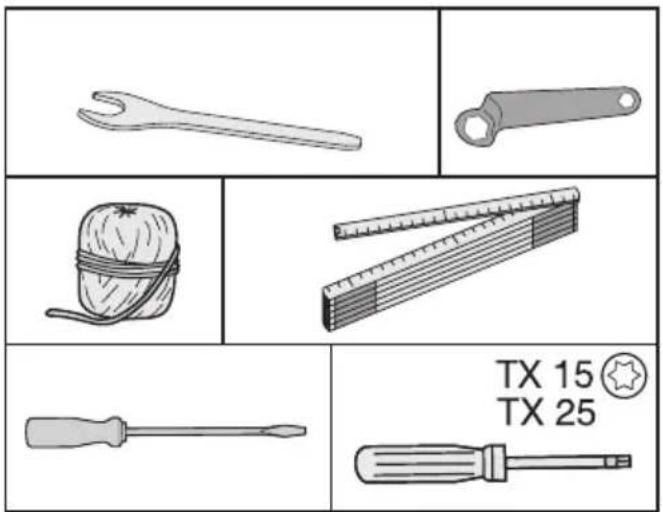

Für den Türanschlagwechsel benötigen Sie das folgende Werkzeug:

■ Öffnen Sie beide Gerätetüren.

■ Entnehmen Sie die Abstellborde / das Flaschenbord der Gerätetür.

■ Heben Sie die Abdeckteile ①, ②, ③ und ④ab.

TX25 ⑥ ⑦ TX25 ⑤ TX25 ⑥ ⑧

■ Lösen Sie ein wenig die Schrauben ⑤ und ⑥ an den Scharnieren.
■ Schieben Sie die Gerätetüren ⑦ und ⑧ nach außen, und hängen Sie sie aus.

9 5 TX25 6 6 TX25 6 TX25 9 5

■ Drehen Sie die Schrauben ⑤ ganz heraus.
■ Setzen Sie das Befestigungselement ⑨ auf die Gegenseite, und schrauben Sie die Schrauben ⑤ locker ein.
■ Drehen Sie die Schrauben ⑥ ganz heraus, und schrauben Sie sie locker in die Gegenseite ein.

Falls Sie zur Begrenzung des Türöffnungswinkels Stifte in die Scharniere gesetzt hatten:

■ Ziehen Sie die Stifte nach oben aus den Scharnieren heraus.

Führen Sie die folgenden Schritte jeweils an beiden Türen durch.

■ Legen Sie die abmontierte Gerätetür mit der Außenfront nach oben auf einen stabilen Untergrund.

Die Scharniere nicht zusammen-klappen. Verletzungsgefahr!

11 11 11 11 TX25 10

■ Drehen Sie die Schrauben ⑩ heraus.
■ Setzen Sie die Scharniere diagonal um ⑪.

TX25⑤ ① ② ⑥ TX25 ④ ③ ⑥ TX25 ⑧ ③

■ Schieben Sie die Gerätetüren ⑦ und ⑧ auf die vormontierten Schrauben ⑤ und ⑥, und ziehen Sie die Schrauben ⑤ und ⑥ fest an.
■ Rasten Sie die Abdeckteile ①, ②, ③ und ④ auf.

■ Setzen Sie die Stifte zur Begrenzung des Türöffnungswinkels von oben in die Scharniere.

Stellen Sie das Gerät mit Hilfe einer zweiten Person auf.

■ Bauen Sie das Gerät nur in stabile, standfeste Einbau-Küchenmöbel ein, die auf einen waagerechten und ebenen Boden stehen.
■ Sichern Sie die Einbauschränke gegen Umkippen.

■ Richten Sie das Küchenmöbel mit einer Wasserwaage aus.
Die Schrankecken müssen im 90° Winkel zueinander stehen, da sonst die Möbeltür nicht an allen 4 Ecken des Schrankes anliegen wird.

■ Die Be- und Entlüftungsquerschnitte unbedingt einhalten (siehe "Montagehinweise - Be- und Entlüftung"; "Einbaumaße").

Für den Einbau des Gerätes benötigen Sie das folgende Werkzeug:

Folgende Montageteile benötigen Sie

Alle Montageteile sind mit Zahlen gekennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im jeweiligen Montageschritt wieder.

- für den Einbau des Gerätes in der Nische:

- für die Montage der Möbeltür:

Alle Montageschritte werden an einem Gerät mit rechtem Türanschlag gezeigt. Sollten Sie den Türanschlag nach links gewechselt haben, beachten Sie dies bei den einzelnen Montageschritten.

Gerät vorbereiten

■ Stellen Sie das Gerät unmittelbar vor die Küchenmöbel-Nische.

■ Schieben Sie die Ausgleichsblende ①in die Stegaufnahme.

TX 15⑤ ④ 6x ④

■ Schrauben Sie den Befestigungswinkel ④ mit der Sechskantschraube ⑤ auf die vorgebohrten Löcher in der Gerätetür.

■ Schieben Sie das Gerät zu zwei Drittel in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird!

Tipp zum leichteren Einschieben:

Befestigen Sie am Stecker ein Stück Schnur und "verlängern" Sie so das Netzanschlusskabel.

Ziehen Sie das Netzanschlusskabel dann am anderen Schnurende durch das Küchenmöbel, so dass das Gerät nach dem Einbau leicht angeschlossen werden kann.

Nur bei 16 mm dicken Möbelwänden:

■ Klipsen Sie die Distanzteile ② und ③ rechts auf die Scharniere.
■ Öffnen Sie die Gerätetüren.

7 8 TX 15 6 9 10 11 TX 15

■ Nehmen Sie die Abdeckung ⑥ ab.
■ Schrauben Sie das Befestigungsteil ⑦ mit den Schrauben ⑧ links oben am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
■ Stecken Sie das Anschlagsteil ⑨ auf den Befestigungswinkel ⑩.
■ Schrauben Sie den Befestigungswinkel ⑩ mit den Schrauben ⑪ unten am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.

■ Schrauben Sie nun die Stellfüße ⑫ ganz ein.

■ Ziehen Sie die Schutzfolie vom Kederband ⑬ab.
■ Kleben Sie das Kederband ⑬ frontbündig auf die Geräteseite, an der die Tür geöffnet wird.

1. Setzen Sie das Kederband dabei an der Unterkante des oberen Befestigungsteils an.
2. Kleben Sie es der Länge nach fest.

Gerät einbauen

14 16 mm 15 19 mm 16 42mm

■ Schieben Sie das Gerät nun soweit in die Einbaunische, bis alle Befestigungswinkel an der Vorderkante der Möbelseitenwand anschlagen.
- ⑭ Bei 16 mm dicken Möbelwänden: Die Distanzteile schlagen oben und unten an der Vorderkante der Möbelseitenwand an.
- ⑮ Bei 19 mm dicken Möbelwänden: Die Vorderkanten der Scharniere oben und unten sind bündig mit der Vorderkante der Möbelseitenwand.

■ Kontrollieren Sie nochmals, ob die Befestigungswinkel oben und unten an der Vorderkante der Möbelseitenwand anliegen.

So wird ein umlaufender Abstand von 42 mm zu den Vorderkanten der Möbelseitenwände eingehalten.

Bei Möbeln mit Türanschlagsteilen (wie Noppen, Dichtungslippen etc.)

muss das Aufbaumaß der Türanschlagsteile berücksichtigt werden, so dass auch hier ein umlaufender Abstand von 42 mm eingehalten wird.

■ Ziehen Sie das Gerät um das entsprechende Aufbaumaß hervor.

Die Scharniere und Abdeckungen stehen nun um das entsprechende Aufbaumaß hervor.

Tipp: Entfernen Sie die Türanschlagsteile! Auch dann ist eine bündige Ausrichtung zu den umliegenden Möbeltüren gewährleistet.

■ ⑯ Richten Sie das Gerät auf beiden Seiten über die Stellfüße mit dem beiliegenden Gabelschlüssel gerade stehend aus.

Wird ein umlaufender Abstand von 42 mm (vom Gerätekorpus zur Vorderseite der Möbelseitenwände) nicht eingehalten, schließt die Gerätetür eventuell nicht richtig.

Dies kann zu Vereisung, Kondenswasserbildung und anderen Funktionsstörungen führen, die einen erhöhten Energieverbrauch zur Folge haben können!

Gerät in der Nische befestigen

1. 2. 3. 19 TX 15 19

■ Drücken Sie das Gerät scharnierseitig an die Möbelwand.

■ Um das Gerät mit dem Möbelschrank zu verbinden, schrauben Sie die Spanplattenschrauben ⑲ oben, unten und dann mittig durch die Scharnierlaschen.

7 8 20 TX 15 10 11 TX 15 19

■ Schieben Sie die lose sitzenden Befestigungswinkel bis an die Möbelwand.

■ Schrauben Sie den Befestigungswinkel ⑩ mit der Schraube ⑲ an der Möbelwand fest. Bohren Sie das Loch in der Möbelwand ggf. vor.

■ Schrauben Sie den Befestigungswinkel ⑦ mit den Schrauben ⑳ an der Möbelwand fest. Bohren Sie die Löcher in der Möbelwand ggf. vor.

Achtung! Drücken Sie das abstehende Winkelstück mit dem Daumen an die Möbelwand an, während Sie die Schrauben fest ziehen. Das Gerät darf sich nicht nach hinten ziehen.

■ Ziehen Sie die Schrauben ⑧ und ⑪ wieder fest.

■ Brechen Sie die überstehenden Winkelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden.

■ Setzen Sie die jeweiligen Abdeckungen ⑥ und ②1 auf die Befestigungswinkel.

Zur zusätzlichen Sicherung des Gerätes im Einbauschrank schieben Sie zwischen Gerät und Möbelboden an der Geräteunterseite die beiliegenden Stäbe ein:

■ Befestigen Sie zuerst den Griff ②2 an einem der Stäbe ②3.

■ Führen Sie diesen in den Einführkanal ein, bis es nicht mehr möglich ist. Entfernen Sie nun den Griff, setzen Sie diesen auf den anderen beiliegenden Stab, und führen Sie diesen ebenfalls ein.

Wichtig! Heben Sie den Griff auf, falls Sie das Gerät zu einem späteren Zeitpunkt erneut einbauen wollen.

■ Schließen Sie die Gerätetüren.

Möbeltüren montieren

Die Möbeltür muss mind. 16 mm bzw. maximal 19 mm dick sein.

Folgende Spaltmaße müssen eingehalten werden:

• Spalt zwischen Möbeltür und der darüber befindlichen Schranktür muss mind. 3 mm betragen.
• Vertikaler Spalt zwischen den Möbeltüren sollte im Allgemeinen 3 mm betragen. Der genaue Wert ist abhängig vom Radius der Möbeltürkante.

Die Oberkante der Möbeltür sollte auf einer Höhe mit den Möbeltüren der nebenliegenden Schränke sein, falls der Einbau in eine Küchenzeile erfolgt.

Die Möbeltür muss plan und spannungsfrei montiert werden.

Montierte Möbeltüren, die das zulässige Gewicht überschreiten, können Beschädigungen an den Scharnieren hervorrufen, die u. a. zu Funktionsbeeinträchtigungen führen können!

Stellen Sie vor der Montage der Möbeltüren sicher, dass das zulässige Gewicht der zu montierenden Möbeltür nicht überschritten wird:

Gerät max.		max.
	Ge-	Ge-
	wicht	wicht
	obere	untere
	Möbel-	Möbel-
	tür in kg	tür in kg

KF 37272 iD 20 12

Für die Montage von großen oder geteilten Möbeltüren ist beim Miele Kundendienst oder im Fachhandel ein Montageset bzw. ein weiteres Paar Befestigungswinkel erhältlich.

Führen Sie die folgenden Schritte jeweils an beiden Türen durch.

■ Werksseitig ist der Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm eingestellt. Überprüfen Sie diesen Abstand, und stellen Sie ihn ggf. ein.

■ Schieben Sie die Montagehilfen ② auf Möbeltürhöhe: Die untere Anschlagkante X der Montagehilfen muss auf gleicher Höhe mit der Oberkante der zu montierenden Möbeltür sein, Zeichen ▲.

Tipp: Schieben Sie mit der Möbelfront die Montagehilfen ② auf die Möbeltürhöhe der nebenliegenden Schränke.

③ X ② ④

■ Schrauben Sie die Muttern ③ ab, und nehmen Sie die Befestigungstraverse ④ zusammen mit den Montagehilfen ②ab.

■ Legen Sie die Möbeltür mit der Außenfront nach unten auf einen stabilen Untergrund.

TX 15 ⑥ ⑦ ④ ⑥ TX 15 ⑥ TX 15 ⑤

■ Zeichnen Sie dünn mit einem Bleistift eine Mittellinie auf die Innenseite der Möbeltür ⑤.

■ Hängen Sie die Befestigungstraverse ④ mit den Montagehilfen auf die Innenseite der Möbeltür. Richten Sie die Befestigungstraverse mittig aus.

■ Schrauben Sie die Befestigungstraverse mit mindestens 6 kurzen Spanplattenschrauben ⑥ fest. (Bei Kassettentüren nur 4 Schrauben am Rand verwenden). Bohren Sie die Löcher in der Möbeltür ggf. vor.

■ Ziehen Sie die Montagehilfen nach oben heraus ⑦. Drehen Sie die Montagehilfen, und stecken Sie sie (zur Aufbewahrung) ganz in die mittleren Schlitze der Befestigungstraverse.

■ Schieben Sie die seitliche Abdeckung ⑰ auf die Befestigungstraverse gegenüber der Scharnierseite.

■ Drehen Sie die Möbeltür um, und befestigen Sie den Griff (falls erforderlich).

Gerät einbauen

■ Öffnen Sie die Gerätetür.

■ Hängen Sie die Möbeltür auf die Justagebolzen ⑧.
■ Drehen Sie die Muttern ③ locker auf die Justagebolzen.
■ Schließen Sie die Tür, und kontrollieren Sie den Türabstand zu den umliegenden Möbeltüren. Der Abstand sollte gleich sein.

Türlage ausgleichen

TX 15 10 mm 8 ≤13 mm ≥3 mm

- Verstellung zu den Seiten (X)

■ Verschieben Sie die Möbeltür.
- Verstellung in der Höhe (Y)
■ Drehen der Justagebolzen ⑧ mit einem Schraubendreher.

Der Abstand zwischen Gerätetür und Befestigungstraverse ist auf 8 mm eingestellt. Verstellen Sie diesen Abstand nur im angegebenen Bereich.

■ Ziehen Sie die Muttern ③ an den Gerätetüren jeweils mit dem Ringschlüssel ⑩ fest, dabei die Justagebolzen ⑧ mit einem Schraubendreher gegenhalten.
■ Die Ausgleichsblende ⑪ darf nicht hervorstehen, sie muss vollständig in der Nische verschwinden.

Z TX 15 ⑨ ca. 2mm TX 15 ⑬ 13 14 12 z

■ Bohren Sie jeweils die Befestigungslöcher ⑫ in die Möbeltür vor, und drehen Sie die Schrauben ⑬ ein. Achten Sie auf die Bündigkeit der beiden Metallkanten (Symbol //).
■ Schließen Sie beide Türen.

Türlage ausgleichen

- Verstellung in der Tiefe (Z)

■ Lösen Sie die Schrauben ⑨ oben an der Gerätetür, und die Schraube ⑭ unten am Befestigungswinkel. Stellen Sie durch Verschieben der Möbeltür einen Luftspalt von 2 mm zwischen Möbeltür und Möbelkorpus ein.

Gerät einbauen

■ Ziehen Sie alle Schrauben noch einmal fest nach.

click! 16 16 16 15 click! 16 16 16

■ Setzen Sie die jeweils die obere Abdeckung ⑮ auf, und rasten Sie sie ein.

■ Schieben Sie die seitlichen Abdeckungen ⑯ auf, so dass sie hörbar einrasten.

So stellen Sie sicher, dass das Gerät richtig eingebaut wurde:

– Die Türen müssen richtig schließen.
– Die Türen dürfen nicht am Möbelkorpus anliegen.
- Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anliegen.

■ Legen Sie zur Überprüfung eine eingeschaltete Taschenlampe in das Gerät und schließen Sie die Gerätetüren. Dunkeln Sie den Raum ab und prüfen Sie, ob das Licht an den Seiten des Gerätes herausscheint. Ist dies der Fall, überprüfen Sie die einzelnen Montageschritte.

Deutschland:

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

www.miele-shop.com

Werkkundendienst

Deutschland

0800 2244666*

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

*kostenfrei

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-30

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-45

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
