BEDIENUNGSANLEITUNG K 530 I MIELE

Gebrauchs- und Montageanweisung

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 05 304 600

Inhalt

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Gerät ein- und ausschalten....10

Bei längerer Abwesenheit 10

Die richtige Temperatur....11

... im Kühlraum und in der 0 °C-Zone ..... 11

Kühlraum-Temperatur einstellen 11

Lebensmittel sinnvoll einordnen 12

Innenraum gestalten 13

Abstellflächen versetzen 13

Geteilte Abstellfläche....13

Abstellborde / Flaschenborde herausnehmen 13

Flaschenhalter verschieben....13

Wurst- und Käseschublade 13

Fächer der 0 °C-Zone 13

Kühlen und Lagern 14

Wichtige Gebrauchshinweise 14

Zum Kühlen ungeeignete Lebensmittel 14

0 °C-Zone....15

Trockenfächer 15

Feuchtefach 15

Das sollten Sie beachten:....15

Automatisches Abtauen 17

Kühlraum und 0 °C-Zone....17

Reinigen 18

Innenraum, Zubehör 18

Spezial-Filter für die Luftfeuchtigkeit 18

Be- und Entlüftungsquerschnitte 19

Türdichtung 19

Störungen - Was tun? 20

Kundendienst 22

Elektroanschluss 23

Montagehinweise 24

Aufstellort 24

Klimaklasse....24

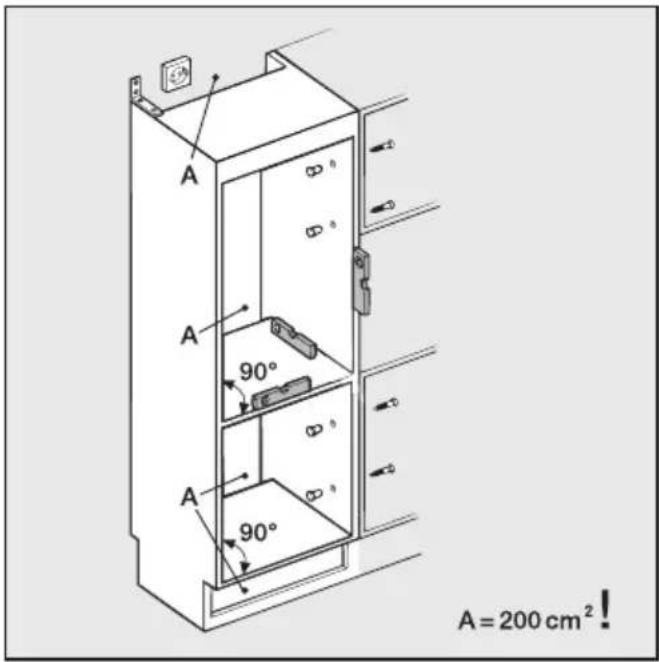

Be- und Entlüftung 24

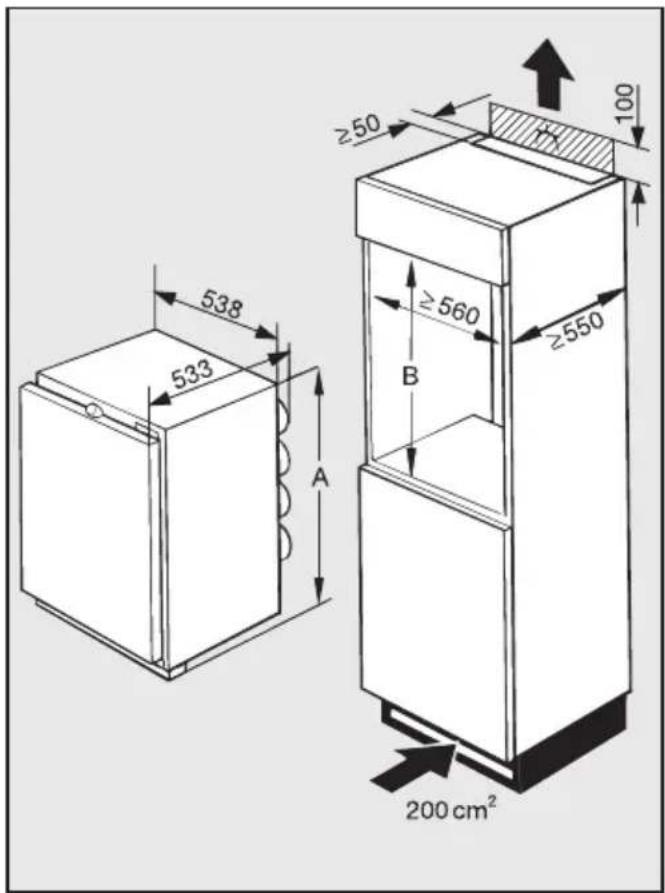

Vor dem Geräteeinbau. 24

Einbaumaße 25

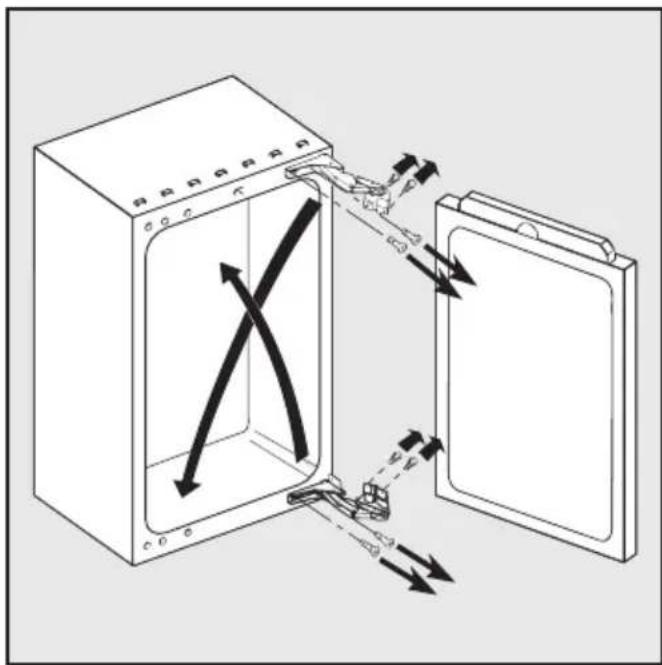

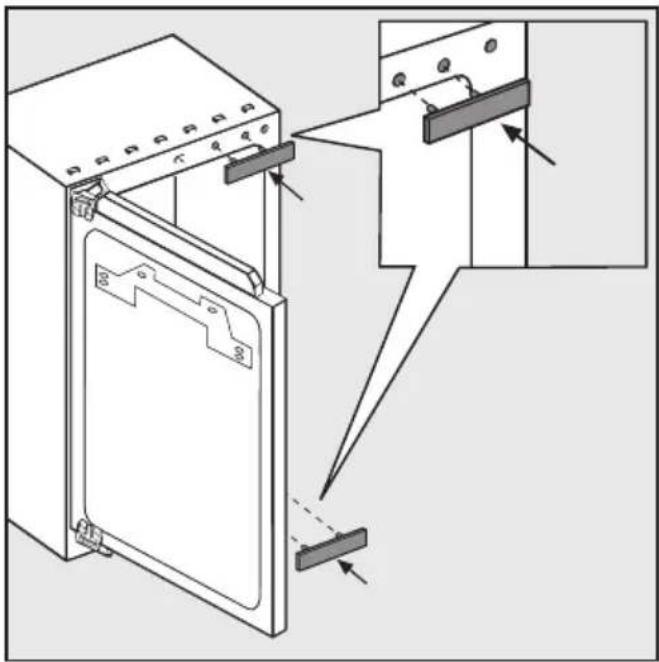

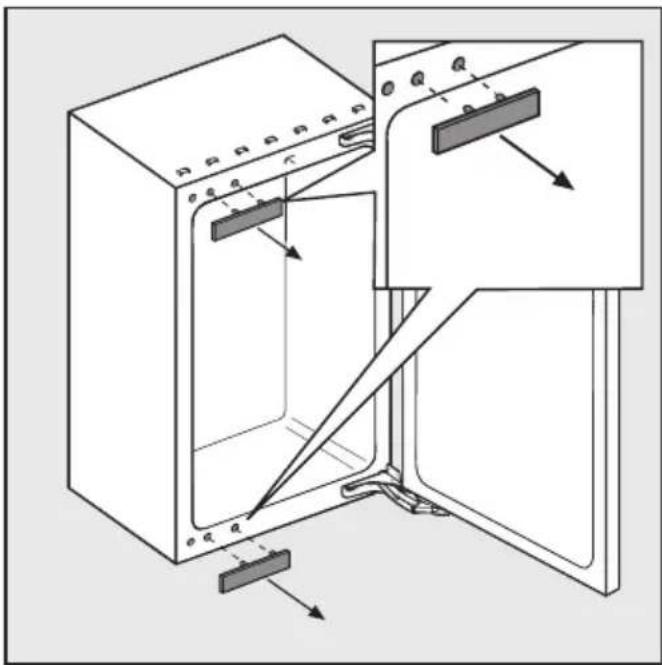

Türanschlag wechseln....26

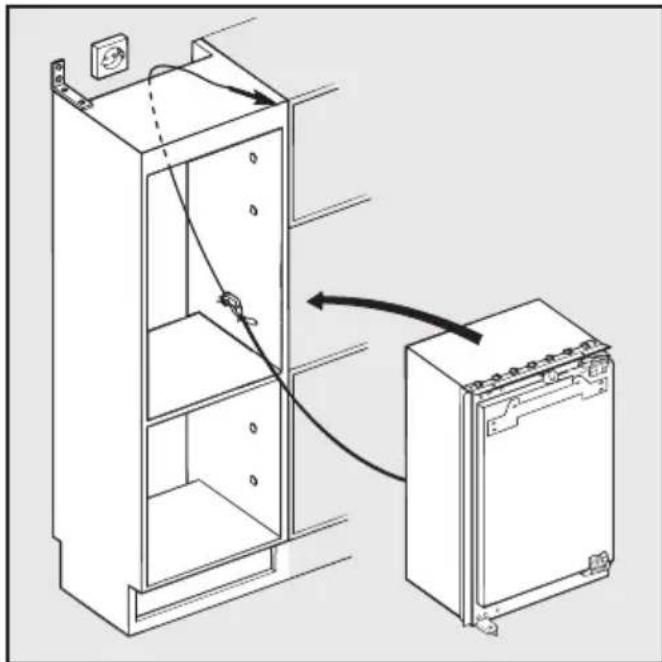

Gerät einbauen 27

Einbau in einen Raumteiler 27

Gerät einbauen 28

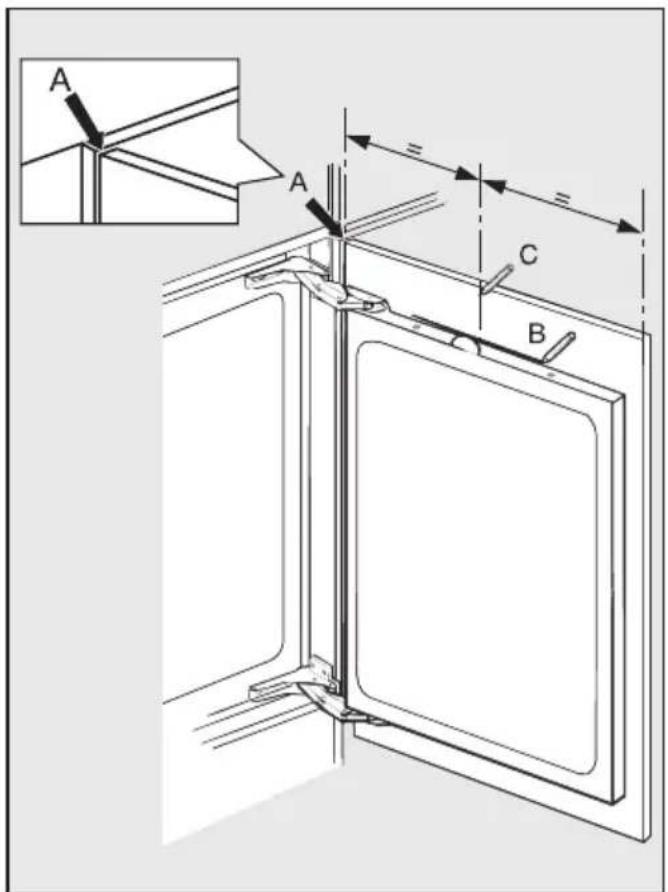

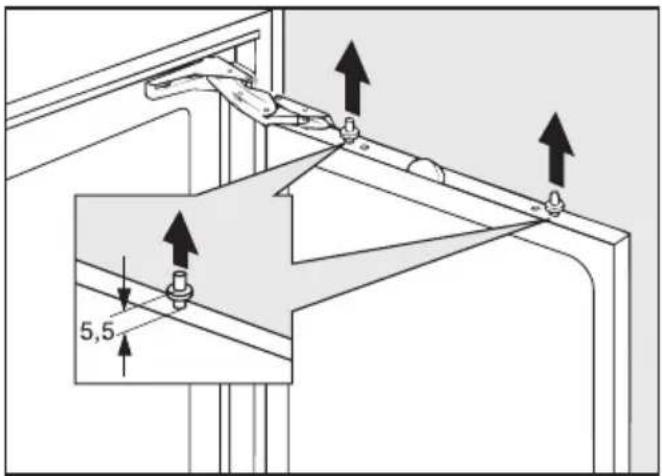

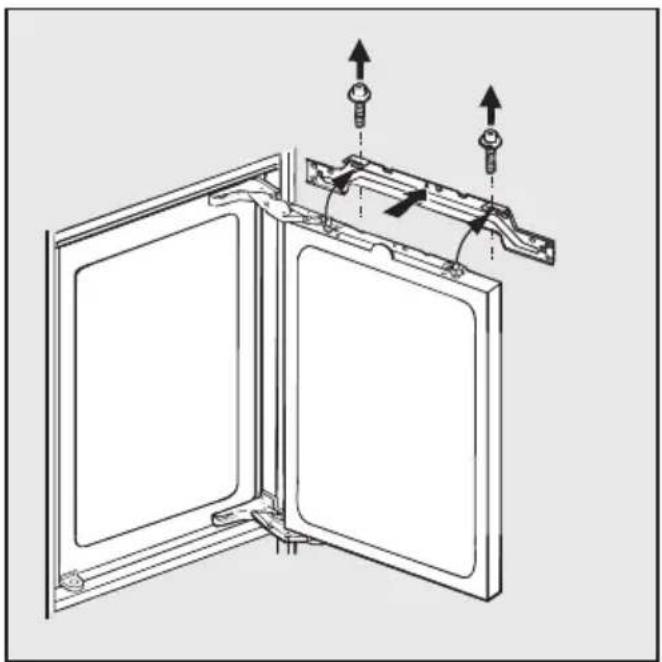

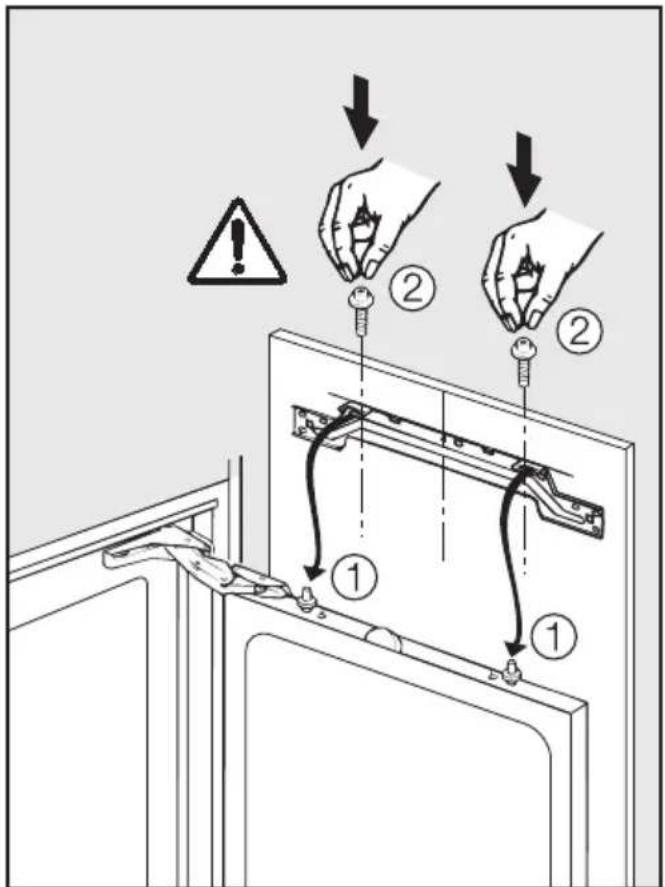

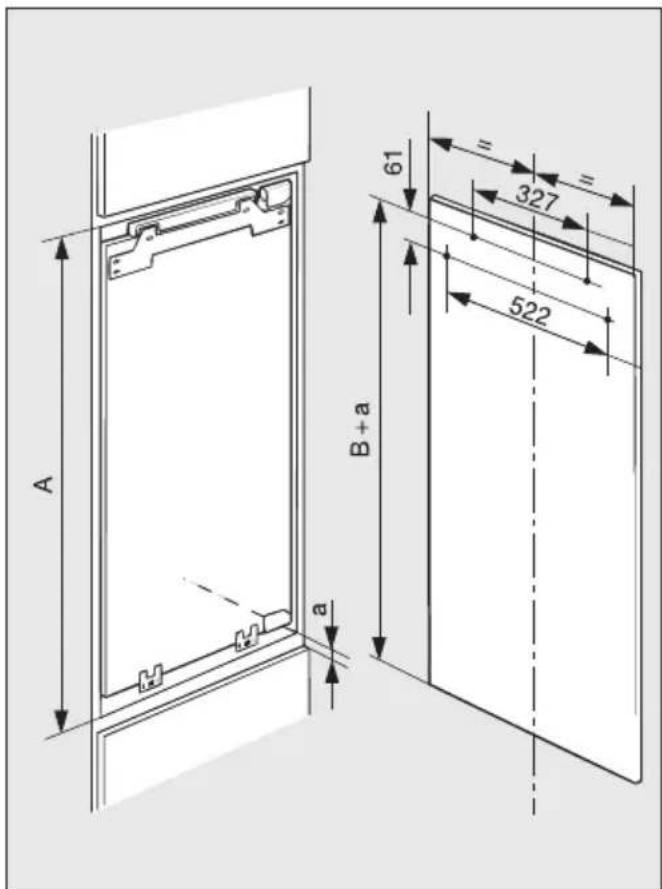

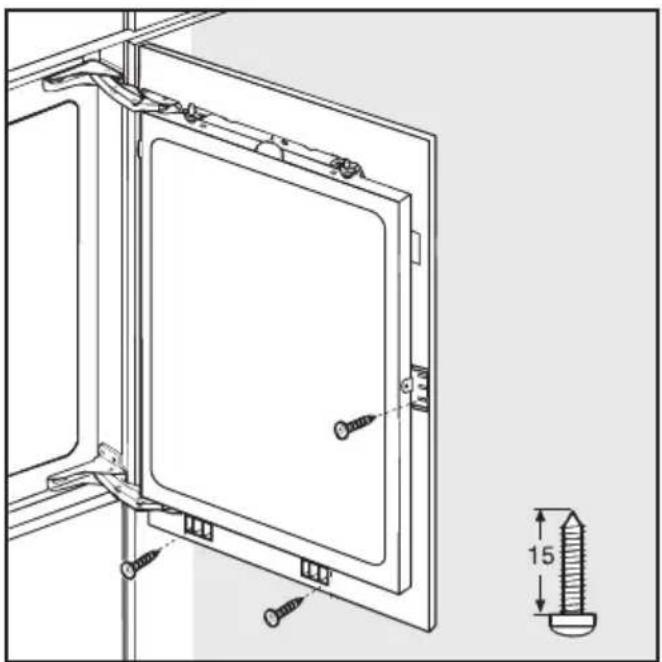

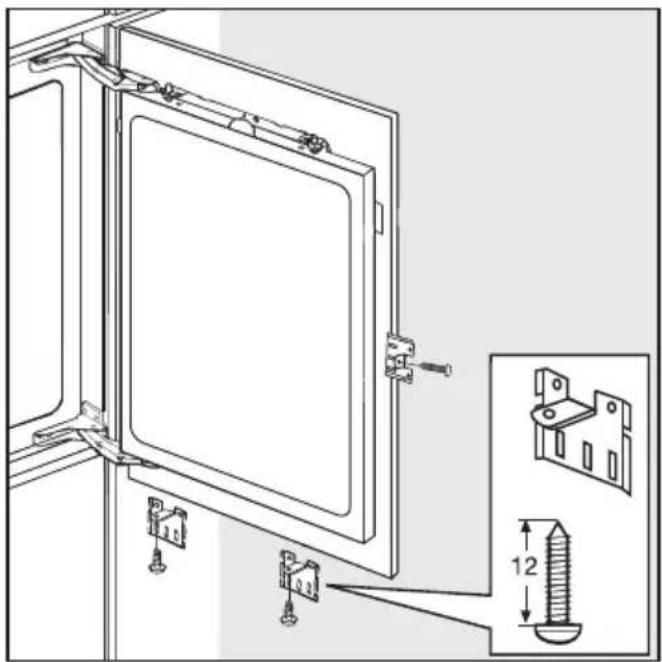

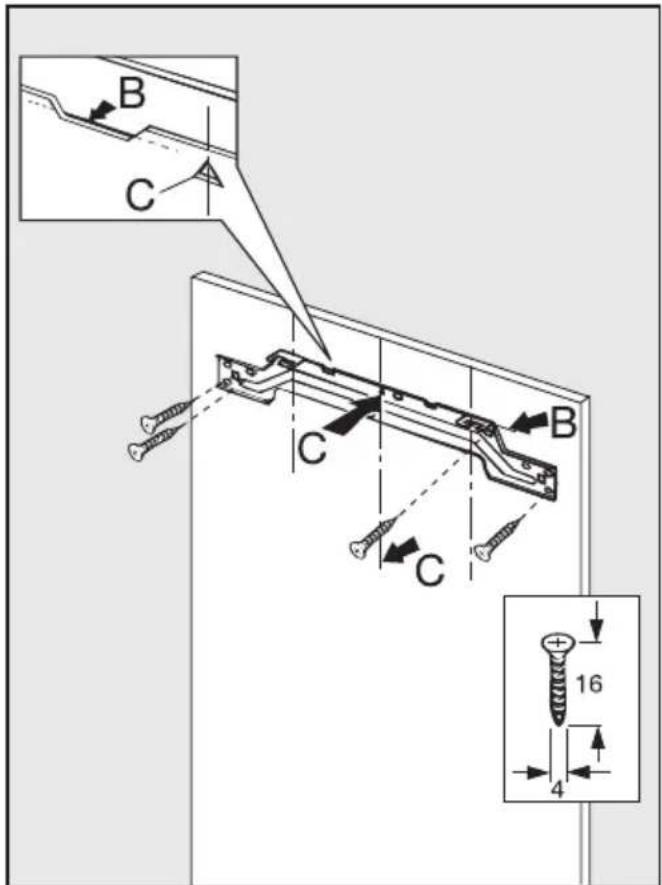

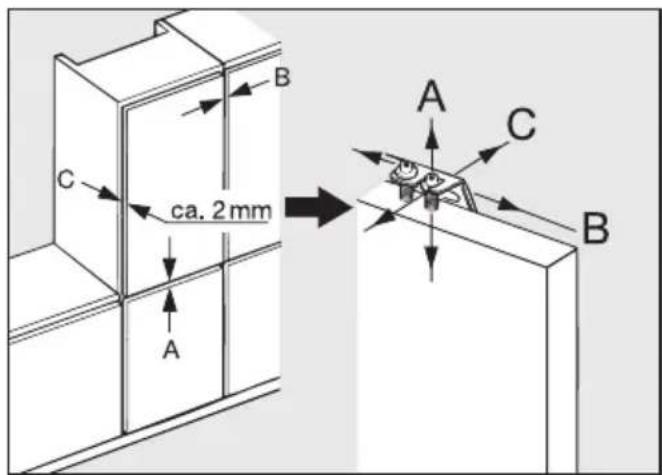

Möbeltür befestigen....30

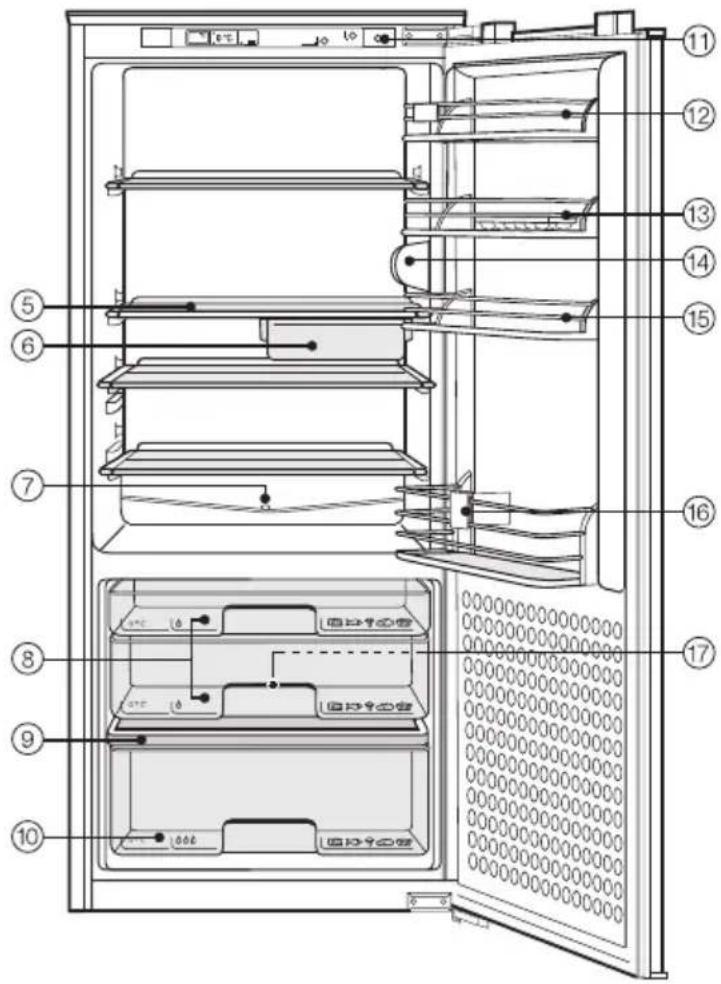

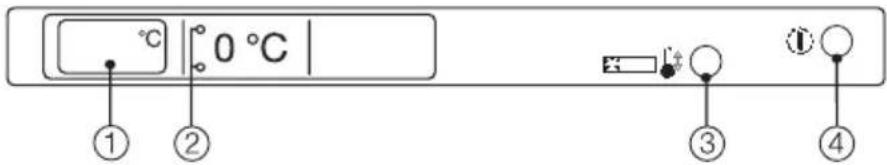

℃ 0 ℃ ① ② ③ ④

①Temperaturanzeige

②Kontrollleuchten 0 °C-Zone

③Drucktaste für Temperatureinstellung

④Ein-/Aus-Taste

⑥Wurst- und Käseschublade

⑦Tauwasser-Rinne und -Ablaufloch

⑧Trockenfächer 0 °C-Zone

⑨Spezial-Filter für die Luftfeuchtigkeit

⑩Feuchtefach 0 °C-Zone

⑪ Lichtkontakt-Schalter

⑫Butterfach

⑬Eierablage

⑭Innenbeleuchtung

⑮Abstellbord

⑯Flaschenhalter

⑰Tauwasser-Rinne und -Ablaufloch

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Berücksichtigen Sie beim Entsorgen des Altgerätes auch die Hinweise unter "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltverträglichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• Der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – Die Sicherung der Hausinstallation ausgeschaltet ist.
  – Die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in den Kühlraum. Explosionsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,
- angefrorene Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.
Stellen Sie kein Speiseöl in die Kühlschranktür. Es können Spannungsrisse im Kunststoff der Tür entstehen.
Verdecken Sie nicht die Luftein-trittsöffnung im Sockel und die Luft-austrittsöffnung oben im Schrankumbau.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühlgerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.
- Abknicken von Rohrleitungen.
- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Vor dem ersten Benutzen

■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

①

■Drücken Sie die Ein-/Aus-Taste herein.

Die Kontrollleuchten gehen an. Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gerät ausschalten

■ Drücken Sie die Ein-/Aus-Taste heraus.

Alle Kontrollleuchten erlöschen. Die Kühlung und die Innenbeleuchtung sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,

■ ziehen Sie den Netzstecker,

■ reinigen Sie das Gerät, und

■ lassen Sie die Gerätetür etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
• je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

...im Kühlraum und in der 0 °C-Zone

Im Kühlraum empfehlen wir eine Kühltemperatur von 5 °C. Die Temperaturanzeige zeigt die aktuelle Kühlraumtemperatur an.

In der 0 °C-Zone wird die Temperatur automatisch geregelt und liegt im Bereich von 0 °C.

Kühlraum-Temperatur einstellen

Die Temperatur im Kühlraum können Sie von 3 - 8 °C einstellen.

■ Drücken Sie die Drucktaste für die Temperatureinstellung mindestens 1 Sekunde lang.

In der Temperaturanzeige wird die bisher eingestellte Temperatur ca. 5 Sekunden lang angezeigt.

■Drücken Sie die Taste für die Temperatureinstellung mehrmals, bis die gewünschte neue Temperatur angezeigt wird.

Wegen der natürlichen Luftzirkulation stellen sich im Kühlraum unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Kühlraumes.

Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Die kältesten Zonen sind an der Rückwand und auf dem Boden des Kühlraumes.

Die wärmste Zone ist ganz oben an der Tür. Verwenden Sie diese Zone zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Einordnungsempfehlung

■ Lagern Sie auf den Abstellflächen von oben nach unten Backwaren, fertige Speisen, Kondensmilch, Konserven, Zitrusfrüchte und Obst zum Nachreifen.
■ Lagern Sie in der Tür von oben nach unten Butter, Käse, Dosen, kleine Flaschen, Tuben, große Flaschen, Safttüten und Milch.

Stellen Sie kein Speiseöl in die Kühlschranktür. Es können Spannungsrisse im Kunststoff der Tür entstehen.

■Lagern Sie in den Trockenfächern der 0 °C-Zone Wurst, Käse, Fleisch, Fisch, Geflügel, Molkereiprodukte und Fertiggerichte.

■Lagern Sie im Feuchtefach einheimisches Obst, Gemüse, Kohl, Meeresfrüchte, Kräuter, Pilze und Salate.

Bewahren Sie nicht jedes Gemüse und Obst zusammen in einer Schale auf, da Ausscheidungen von Naturgas die Haltbarkeit anderer Lebensmittel beeinflussen.

In der Wurst- und Käseschublade können Sie nicht nur Wurst und Käse, sondern auch Kräuter oder Kleinteile wie Tuben platzsparend lagern.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche nach vorn ziehen und zum Herausnehmen nach unten wegschwenken.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil unter das hintere Teil geschoben werden kann. Dadurch kann auf der unteren Abstellfläche höheres Kühlgut gestellt werden.

■Heben Sie den vorderen Teil der Abstellfläche etwas an, und ziehen Sie ihn ein wenig nach vorne.
■ Schieben Sie ihn dann vorsichtig entlang der Schiene unter den hinteren Teil der Abstellfläche.

Abstellborde / Flaschenborde herausnehmen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Achten Sie beim Einsetzen darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

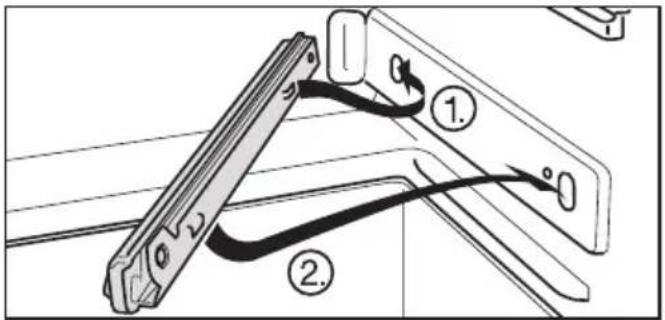

Wurst- und Käseschublade

Zum Be- und Entladen heben Sie die Schublade leicht an, und ziehen Sie sie heraus. Sie können Sie auch nach rechts oder links verschieben.

Möchten Sie die Schublade in der Höhe versetzen, dann tauschen Sie die Abstellflächen untereinander aus.

Soll die Schublade ganz aus dem Gerät herausgenommen werden, z. B. zur Reinigung, dann

■nehmen Sie die Schublade und die Abstellfläche heraus.
■Schieben Sie die Führungsschienen der Schublade rechts oder links von der Abstellfläche herunter.

Fächer der 0 °C-Zone

Zum Be- und Entladen ziehen Sie das jeweilige Fach ganz heraus, und heben Sie es hoch, so dass es aus den Schienen ausrastet.

Zum Einsetzen des Faches, legen Sie das Fach auf die bis zum Ende herausgezogenen Auszugsschienen, und rassten Sie es in die Auszugsschienen ein.

Wichtige Gebrauchshinweise

Nutzen Sie immer die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel. Beachten Sie die Einordnungsempfehlungen!

• Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.
• Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) lagern. Explosionsgefahr!
  – Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.
• Warme Speisen und Getränke erst abkühlen lassen, bevor sie in das Gerät gestellt werden.
  – Lebensmittel im Kühlraum nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen und ein Austrocknen der Lebensmittel vermieden. Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden.
  – Lebensmittel nicht zu dicht lagern, damit die Luft zwischen den einzelnen Lebensmitteln zirkulieren kann.
• Die Tür immer nur kurz öffnen, damit der Innenraum des Gerätes nicht erwärmt wird. Sie sparen dadurch Energie!

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern im Kühlraum. Hierzu gehören unter anderem:

• kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das Nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Manche Gemüsesorten scheiden ein Naturgas aus, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Passionsfrüchte, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados, Papayas und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Bananen, Avocados, Birnen, Nektarinen, Pfirsiche.

0 °C-Zone

Bei einer Temperatur von 0,5 - 3 °C in Verbindung mit einer hohen Luftfeuchtigkeit herrschen optimale Lagerbedingungen für erntefrische Lebensmittel. Sie können so wesentlich länger ohne Frischeverlust gelagert werden als im normalen Kühlraum.

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Achten Sie deshalb beim Einkauf auf erntefrische Produkte.

In der 0 °C-Zone wird die Temperatur automatisch nahe bei 0 °C gehalten. Ein Ventilator verteilt die Kälte gleichmäßig in der gesamten 0 °C-Zone. Dabei umströmt die kalte Luft die Lebensmittel, so dass sie schneller abkühlen.

Die 0 °C-Zone ist in zwei Bereiche mit unterschiedlicher Luftfeuchtigkeit unterteilt. Beachten Sie, dass die Luftfeuchtigkeit von dem Feuchtigkeitsgehalt der eingelagerten Lebensmittel abhängt und davon, wie häufig das jeweilige Schubfach geöffnet wurde.

Trockenfächer

Die beiden Trockenfächer der 0 °C-Zone haben eine trockenere Luft mit maximal 50 % Luftfeuchtigkeit. Sie eignen sich für besonders empfindliche Lebensmittel wie frischer Fisch, Schalentiere, Fleisch, Geflügel, Wurst, Molkereiprodukte und Feinkostsalate.

Bewahren Sie die Lebensmittel nur zugedeckt oder verpackt auf.

Ausnahme: Fleisch

Feuchtefach

Im Feuchtefach kann je nach Feuchtigkeitsgehalt der eingelagerten Lebensmittel eine Luftfeuchtigkeit von 90 % erreicht werden. Die hohe Luftfeuchtigkeit wird durch einen Spezial-Filter gewährleistet, der sich oberhalb des Feuchtefaches befindet. Dieser Filter ist luft-durchlässig, hält aber die Feuchtigkeit zurück.

Das Feuchtefach eignet sich besonders für die Lagerung von erntefrischen Produkten wie Gemüse, Salate, Kräuter, Pilze, Kohl und einheimisches Obst.

Diese Lebensmittel gehören unverpackt in das Feuchtefach.

Das sollten Sie beachten:

- Unverpackte tierische und pflanzliche Lebensmittel trennen. Sollen die Lebensmittel zusammen gelagert werden, dann unbedingt verpackt einlagern. Damit verhindern Sie, dass mikrobiologische Veränderungen entstehen.

- Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

• Lagern Sie Fleisch offen in dem Fach mit einer niedrigen Luftfeuchtigkeit. (Folien und Gefäße öffnen.) Die Abtrocknung der Fleischoberfläche wirkt keimhemmend und begünstigt dadurch eine bessere Haltbarkeit. Verschiedene Fleischsorten dürfen sich nicht direkt berühren, sie müssen immer durch eine Verpackung getrennt werden. Dadurch wird vorzeitiges Verderben durch eine Keimübertragung vermieden.
• Nehmen Sie die Lebensmittel ca. 30 - 60 Minuten vor dem Verzehr aus der 0 °C-Zone heraus. Erst bei Raumtemperatur können sich Aroma und Geschmack entfalten.

Maximal mögliche Lagerzeiten (abhängig von der Ausgangsfrische):

Lebensmittel Tage
Wurst, Aufschnitt, Fleisch, Innereien, Fisch, Frischmilch, Quark	7
Fleisch in kleinen Stücken, Bratwürste, Pilze, Salate, Blattgemüse	10
Fleisch in großen Stücken, Fertiggerichte	15
Geräucherte oder gepökelte Wurst	20
Hitzebehandeltes Fleisch in großen Stücken, Rindfleisch, Wild, frische Hülsenfrüchte	30

Kühlraum und 0 °C-Zone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand des Kühlraums und der 0 °C-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da Kühlraum und 0 °C-Zone automatisch abtauen.

Das Tauwasser läuft jeweils über eine Tauwasser-Rinne und durch ein Tau wasser-Ablaufrohr in ein Verdunstungs- system an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu die Tauwasser-Rinnen und die Tauwasser-Ablauflöcher sauber halten.

Während der Abtauphase kann es vorübergehend in der 0 °C-Zone etwas wärmer werden.

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuchtung gelangt.

Durch die Tauwasser-Ablauflöcher darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Vor dem Reinigen

■Schalten Sie das Gerät aus, indem Sie die Ein-/Aus-Taste herausdrücken.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

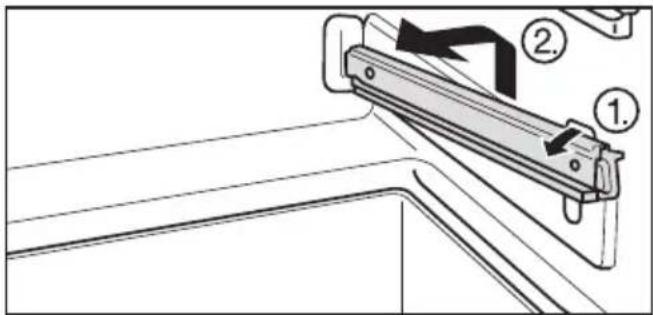

Auszugsschienen aus der 0 °C-Zone herausnehmen

Zur besseren Reinigung nehmen Sie auch die Auszugsschienen aus der 0 °C-Zone heraus.

■ Ziehen Sie die Auszugsschiene vorne hoch ①, und nehmen Sie sie heraus ②.

Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand.

■Reinigen Sie den Kühlraum und die 0 °C-Zone mindestens einmal im Monat.
■Reinigen Sie die Tauwasser-Rinnen und die -Ablaufrohre häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Tür des Gerätes geöffnet.

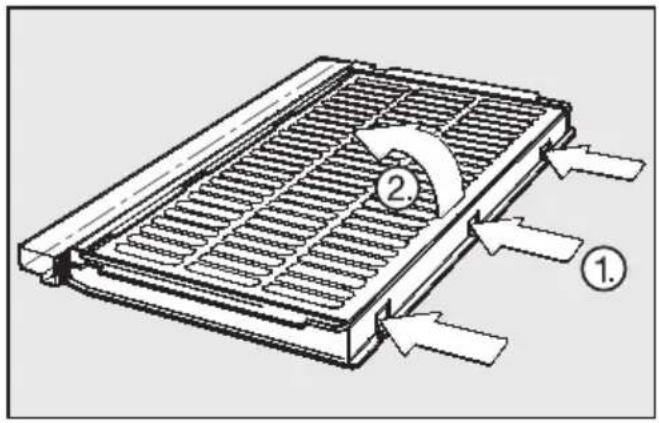

Spezial-Filter für die Luftfeuchtigkeit

Der Spezial-Filter für die Luftfeuchtigkeit oberhalb des Feuchtefaches muss zur Reinigung herausgenommen werden.

■ Ziehen Sie den Spezial-Filter heraus.

■ Entriegeln Sie die Filterabdeckung ①, und heben Sie sie ab ②.
■Nehmen Sie die Filtermatte heraus.
■Reinigen Sie die Filtermatte, indem Sie sie in lauwarmen Wasser ohne jeglichen Zusatz schwenken.

Reinigen Sie die Filtermatte nicht im Geschirrspüler oder in der Waschmaschine. Die Filtermatte wird sonst zerstört.

■ Trocknen Sie die Filtermatte an der Luft.
■ Legen Sie die Filtermatte in den Spezial-Filter, legen Sie die Filterabdeckung darauf und lassen Sie sie einrasten.
■ Schieben Sie den Spezial-Filter bis zum Anschlag in die 0 °C-Zone.

Be- und Entlüftungsquerschnitte

■ Reinigen Sie die Be- und Entlüftungsquerschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubabla

gerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Nach dem Reinigen

■Setzen Sie die Auszugsschienen in die 0 °C-Zone. Dazu

die Auszugsschiene zuerst in die hintere Öffnung ① und dann in die vor- dere Öffnung ② einführen und herunterdrücken, bis sie einrastet.

■ Setzen Sie alle weiteren Teile in das Gerät.
■ Schalten Sie das Gerät mit der Ein-/Aus-Taste ein.
■ Legen Sie die Lebensmittel in das Gerät, und schließen Sie die Geräte tür.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... nach dem Einschalten des Gerätes, insbesondere nach der ersten Inbetriebnahme, ungewöhnliche Geräusche zu hören sind?

Schalten Sie das Gerät zunächst aus, um folgende Dinge zu überprüfen:

■Steht das Gerät fest und eben?
■Sehen Sie nach, ob nebenstehende Möbel bei laufender Kältemaschine in Schwingung gesetzt werden.
■Haben Sie beim Einbau darauf geachtet, dass alle Teile an der Geräterückwand frei schwingen können?
■ Haben Sie vor dem Einbau den Kabelhalter von der Geräterückwand entfernt?
■ Sitzen die herausnehmbaren Teile richtig im Gerät?
■ Berühren sich Flaschen oder Gefäße?

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

... das Gerät nicht kühlt?

■ Prüfen Sie, ob das Gerät eingeschaltet ist. Die Kontrollleuchten müssen leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... die Temperatur im Kühlraum zu kalt ist?

■Stellen Sie eine höhere Temperature ein.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zu- nehmen?

■Prüfen Sie, ob die Lufteintrittsöffnung unten im Schranksockel und die Luft-austrittsöffnung oben im Schrankumbau zugestellt oder verstaubt sind.
■ Die Gerätetür wurde häufig geöffnet, oder es wurden große Mengen Lebensmittel eingelagert.
■ Prüfen Sie, ob sich die Gerätetür richtig schließen lässt.

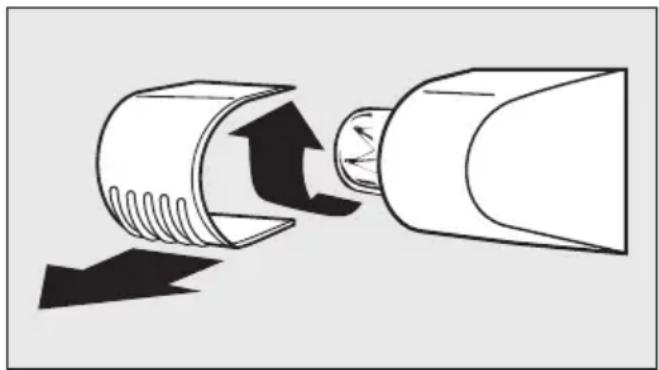

... die Innenbeleuchtung in der Kühlzone nicht mehr funktioniert?

■ Klemmt der Lichtkontakt-Schalter?
Wenn nicht, dann ist die Glühlampe defekt:
■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

■Fassen Sie von hinten unter die Lampenabdeckung, und ziehen Sie die Lampenabdeckung ab.
■Drehen Sie die Glühlampe heraus, und wechseln Sie die Glühlampe aus.

Anschlussdaten der Glühlampe: 220 - 240 V, max. 15 W, Sockel E 14

■ Drehen Sie die neue Glühlampe ein, und rasten Sie die Abdeckung wieder auf.

... der Boden des Kühlraumes bzw. der 0 °C-Zone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Türen des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

D 0800 22 44 666

A Salzburg (06 62) 85 84-321 (06 62) 85 84-322

Wien (01) 6 80 95-300

Graz (03 16) 25 04-321

(03 16) 25 04-322

Innsbruck(05 12) 24 01-300

L (00352) 4 97 11-20

(00352) 4 97 11-22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Ein nicht eingebautes Gerät kann kippen!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb muss der Möbelumbau so beschaffen sein, dass eine einwandfreie Be- und Entlüftung gewährleistet ist. Bei Miele Küchenmöbeln ist dies automatisch gegeben.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Die Luftzuführung erfolgt über den Sockel des Küchenschranks.

Der Belüftungsquerschnitt muss mindestens 200 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zuge- stellt werden.

Ebenfalls müssen sie regelmäßig von Staub gereinigt werden.

Vor dem Geräteeinbau

■Nehmen Sie vor dem Einbau die Befestigungsleiste, das Kederband und anderes Zubehör aus dem Gerät bzw. von der äußeren Geräterückwand.
■ Entfernen Sie den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Sollten Sie eine alte Möbeltür mit Topfscharnierbohrungen haben, können Sie diese Löcher mit den beiliegenden selbstklebenden Abdeckungen verdecken.

≥50 100 ≥560 ≥550 A B 538 533 200 cm²

Gerät A [mm] B [mm]
K 530 i 1021 1025+4
K 544 i 1221 1225+4

Türanschlag wechseln

Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

■Ziehen Sie die Abdeckplatten ab.

■ Schrauben Sie die Scharniere an der Gerätetür ab.

■ Schrauben Sie die Scharniere auch am Gerät ab, und drehen Sie die Schrauben leicht in die Gegenseite.

■ Setzen Sie die Scharniere diagonal auf der Gerätetür um, und schrauben Sie sie auf der Gerätetür fest.

■ Hängen Sie die Gerätetür auf die vor- montierten Schrauben, und ziehen Sie die Schrauben fest.

■ Verschließen Sie die freien Löcher mit den beiliegenden Abdeckplatten.

Alle Montageschritte werden an einem Gerät mit rechtem Türanschlag gezeigt. Sollten Sie den Türanschlag nach links gewechselt haben, beachten Sie diese Änderung bei den einzelnen Montageschritten.

Einbau in einen Raumteiler

Bei Einbau des Gerätes in einen Raumteiler muss die Rückseite der Einbaunische im Gerätebereich verblendet werden.

Einbaunische ausrichten

A A 90° A 90° A = 200 cm²!

Vor Einbau des Gerätes den Einbau-schrank sorgfältig mit einer Wasserwaage ausrichten. Die Schrankecken müssen im 90° Winkel zueinander stehen.

Gerät vorbereiten

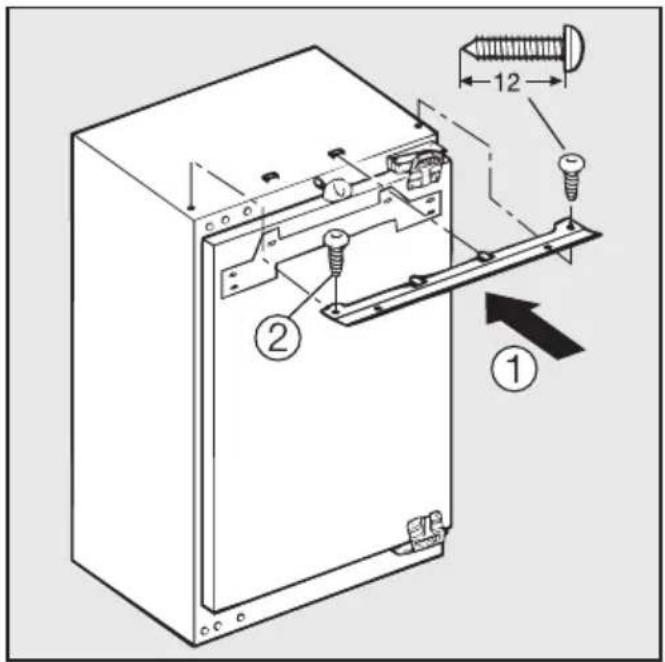

■Schieben Sie die Befestigungsleiste in die Stegaufnahme ①, und schrauben Sie die Befestigungsleiste auf dem Gerät ②fest.

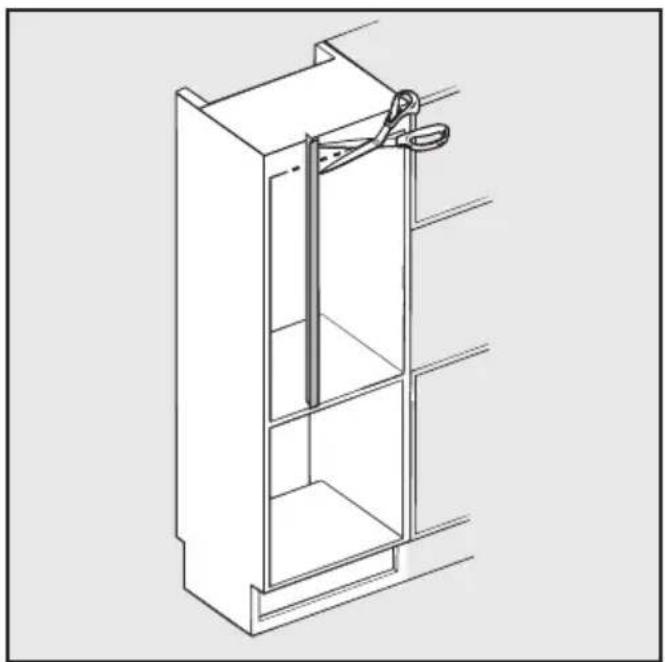

■ Kürzen Sie das magnetische Kederband auf Nischenhöhe.

■Stecken Sie das Befestigungsteil unten auf das Gerät.

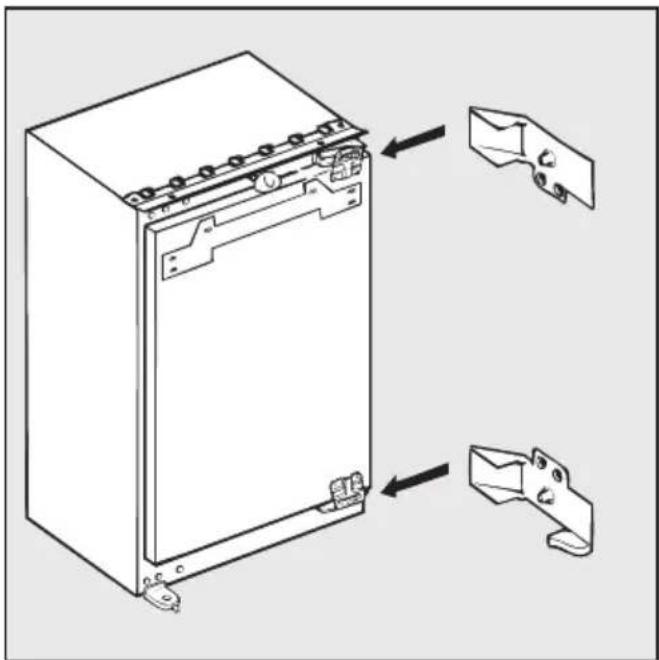

■Klipsen Sie die Distanzstücke auf die Scharniere.

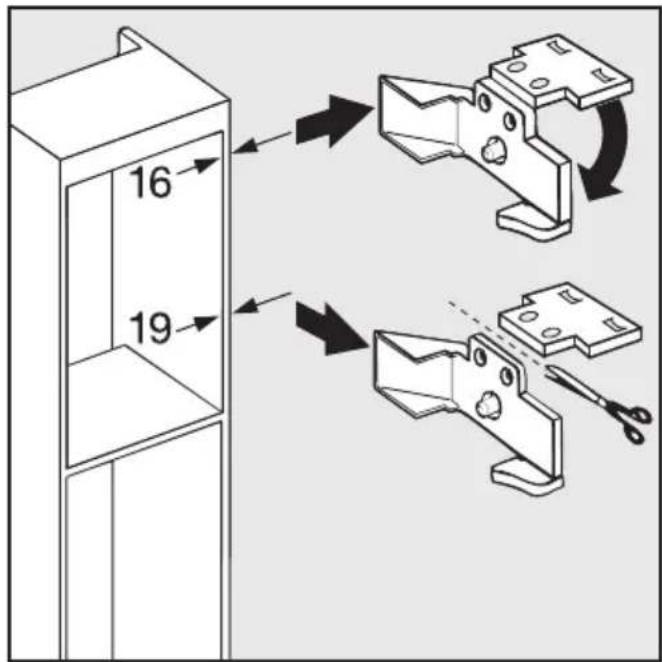

16 19

■ Nehmen Sie die Distanzstücke aus dem Zubehör heraus. Bei 19 mm dicken Nischenseitenwänden muss der obere Teil mit der Aufschrift "16" mit einer Schere abgetrennt werden.

Gerät einbauen

■ Schieben Sie das Gerät in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird!

■Schieben Sie das Gerät so tief in die Einbaunische, bis die Befestigungsleiste oben (A) und der Anschlag des Befestigungsteils unten (B) an der Möbelkante anliegen und die Scharniere bündig mit der Möbelvorderkante sind (C, D).

■Drücken Sie das Gerät scharnierseitig an die Wand. Sollte der Abstand bei den Scharnieren (C und D) unterschiedlich sein, gleichen Sie den Unterschied durch Unterlegen des Gerätes aus.

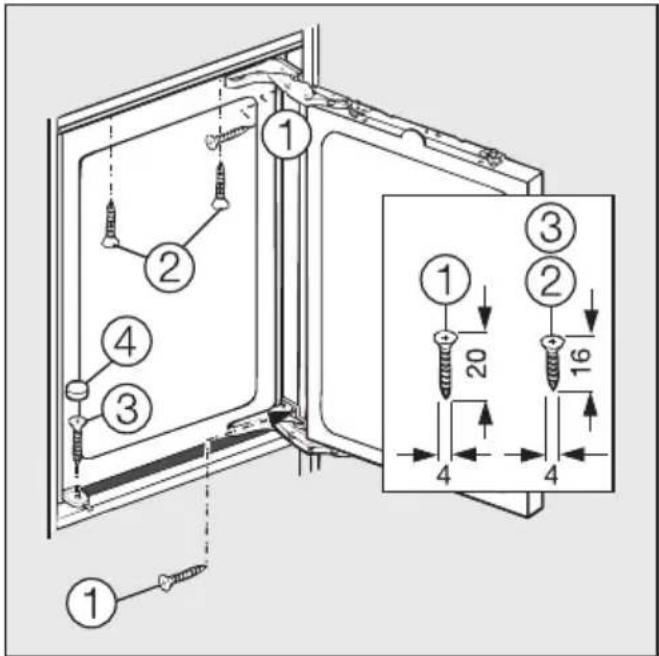

■Verschrauben Sie das Gerät seitlich ①, oben ② und unten ③ mit der Nische.

■Klipsen Sie die Abdeckkappe ④auf.

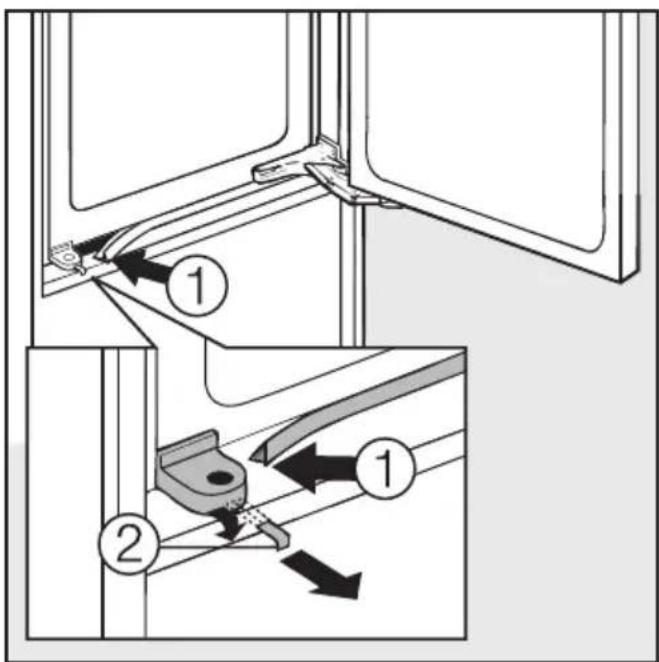

■ Stecken Sie zwischen Gerät und Nischenboden das Kederband ①.

■ Trennen Sie den Anschlag ② vom Befestigungsteil.

Möbeltür befestigen

■ Wenn in der Möbeltür keine Löcher vorgebohrt sind, können diese gemäß der folgenden Abbildung gebohrt werden:

A B+a 61 327 522 a

Gerät A [mm] B [mm]
K 530 i 1025	984,5
K 544 i 1225	1182,5

Das Maß a ist der Abstand zwischen Nischenboden und Oberkante der unteren Möbeltür.

■Schrauben Sie die Justierleiste von der Gerätetür.

■ Legen Sie die Frontplatte an den Nachbarfronten oben bündig an (A),

und zeichnen Sie die Oberkante der Gerätetür auf der Frontplatte an (B).

B C C B C 16 4

■Zeichnen Sie mit einem Bleistift dünn die Mittellinie (C) auf die Möbeltür, und legen Sie die Justierleiste so auf die Möbeltür, dass die Markierung in der Justierleiste auf der Mittellinie liegt.

■ Schrauben Sie die Justierleiste fest.

5,5

■ Drehen Sie die Justagebolzen in der Gerätetür heraus, so dass ein Abstand von ca. 5,5 mm entsteht.

■ Hängen Sie die Möbeltür auf die Justagebolzen ①, und schrauben Sie die Feststellschrauben von Hand ein ②.

ca. 2mm A C B A C B

■ Schließen Sie die Gerätetür, und kontrollieren Sie den Türabstand zu den umliegenden Möbeltüren. Der Türabstand sollte ca. 2 mm betragen.

■Richten Sie die Möbeltür zu den umliegenden Möbeltüren aus: Den Höhenausgleich A erreichen Sie durch Drehen der Justagebolzen, den Seitenausgleich B erreichen Sie durch Verschieben der Möbeltür, und den Tiefenausgleich C erreichen Sie durch leichtes Drücken oder Ziehen der Möbeltür.

■ Drehen Sie die Feststellschrauben fest.

■Falls die Befestigungswinkel noch nicht am Gerät befestigt sind, befestigen Sie sie unten und seitlich an der Gerätetür.

■ Verbinden Sie die Gerätetür mit der Möbeltür, indem Sie durch die Befestigungswinkel Schrauben drehen.

■Setzen Sie die Abdeckteile auf.

■ Stecken Sie das magnetische Kederband in den Spalt zwischen Gerät und Nischenseitenwand. (A = Geräteseite, B = Nischenwandseite)

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

T-Online *6 38 00#

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
