BEDIENUNGSANLEITUNG K 581 ID MIELE

Gebrauchs- und Montageanweisung

Einbau-Kühlschrank mit DynaCool K 581 iD

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 467 360

Inhalt

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Wie können Sie Energie sparen? 11

Gerät ein- und ausschalten 12

Bei längerer Abwesenheit 12

Die richtige Temperatur....13

... in der Kühlzone .... 13

Temperatur einstellen....13

Automatische Temperaturverteilung (Dyna Cool). 13

Temperaturanzeige 13

Temperatur- und Feuchtigkeitsregler für die Gemüseschale. 14

Superkühlen verwenden 15

Kühlzone gut nutzen 16

Verschiedene Kühlbereiche....16

Zum Kühlen ungeeignete Lebensmittel....16

Lebensmittel richtig lagern 17

Innenraum gestalten 18

Abstellflächen versetzen 18

Geteilte Abstellfläche....18

Abstellborde / Flaschenborde versetzen 18

Flaschenhalter verschieben....18

Wurst- und Käseschublade 18

Klappe über Gemüseschale 18

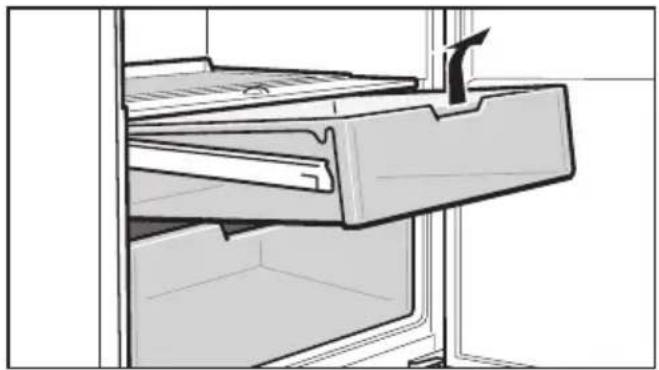

Gemüseschalen herausnehmen 19

Automatisches Abtauen 20

Reinigen 21

Innenraum, Zubehör 21

Be- und Entlüftungsquerschnitte 21

Türdichtung 21

Was tun, wenn ...? 23

Ursachen von Geräuschen 25

Kundendienst 26

Elektroanschluss 27

Montagehinweise 28

Aufstellort....28

Klimaklasse....28

Be- und Entlüftung 28

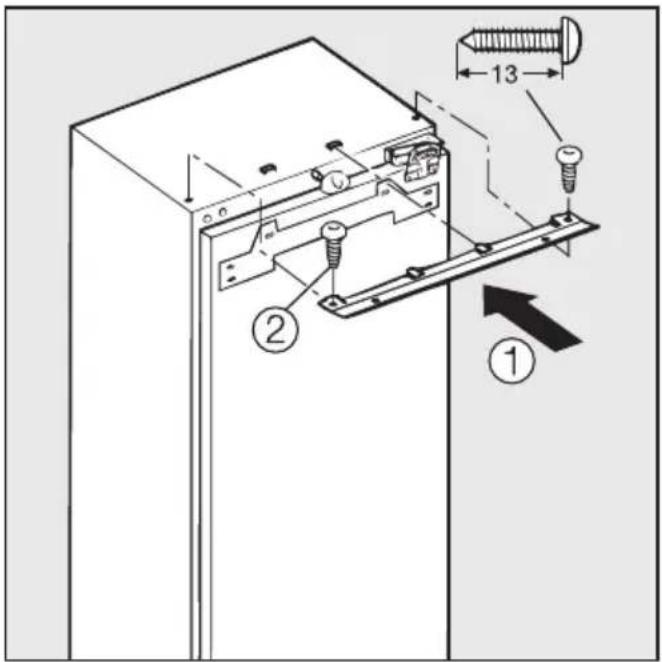

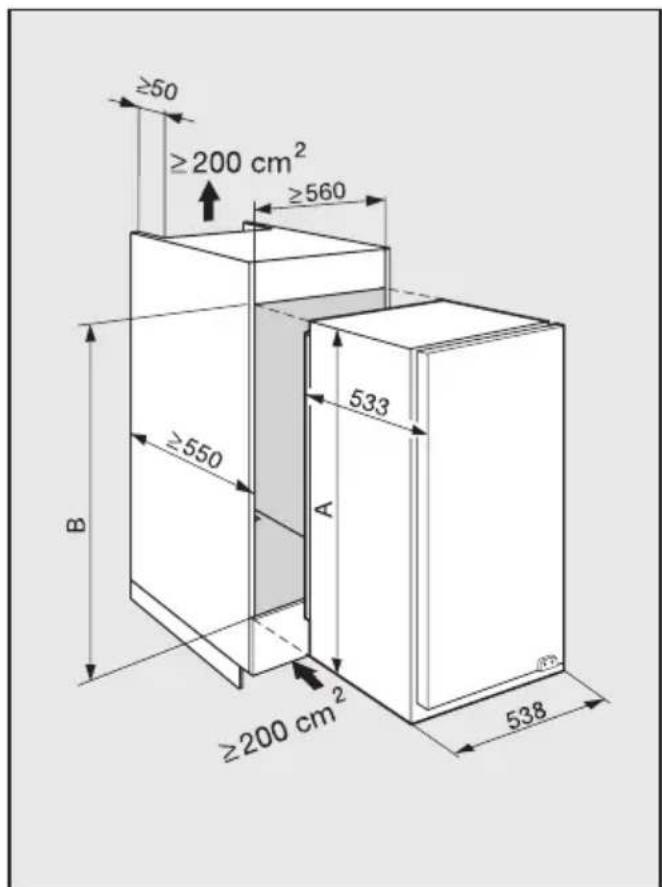

Vor dem Geräteeinbau. 28

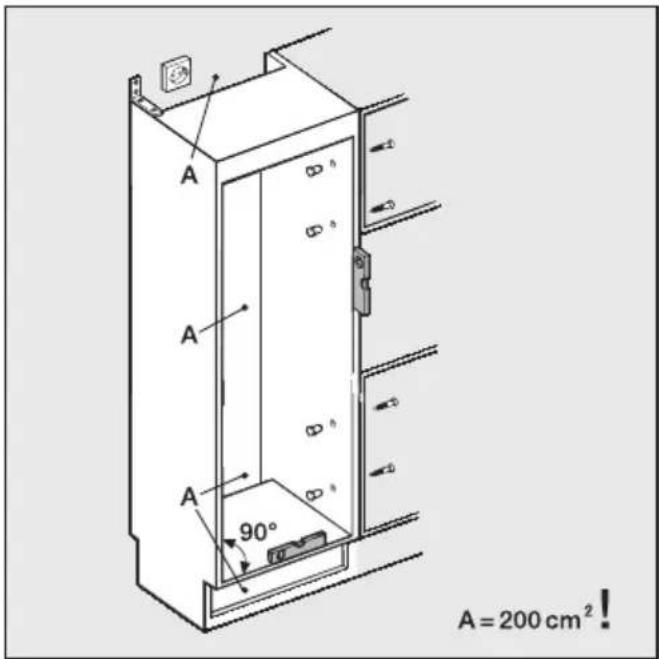

Einbaumaße 29

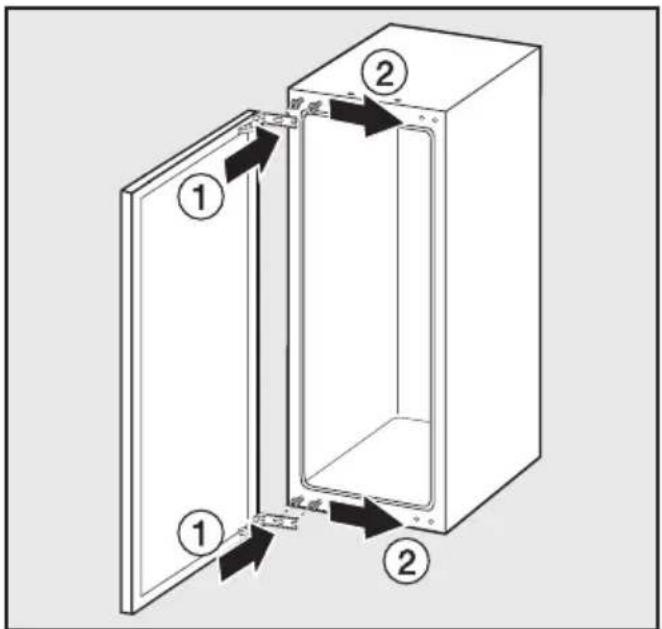

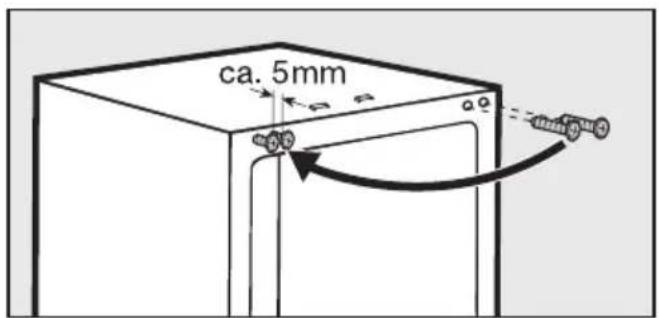

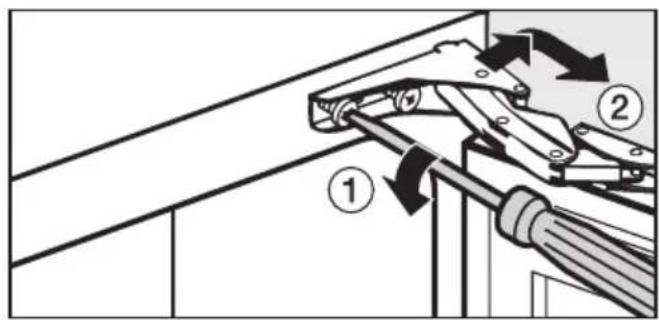

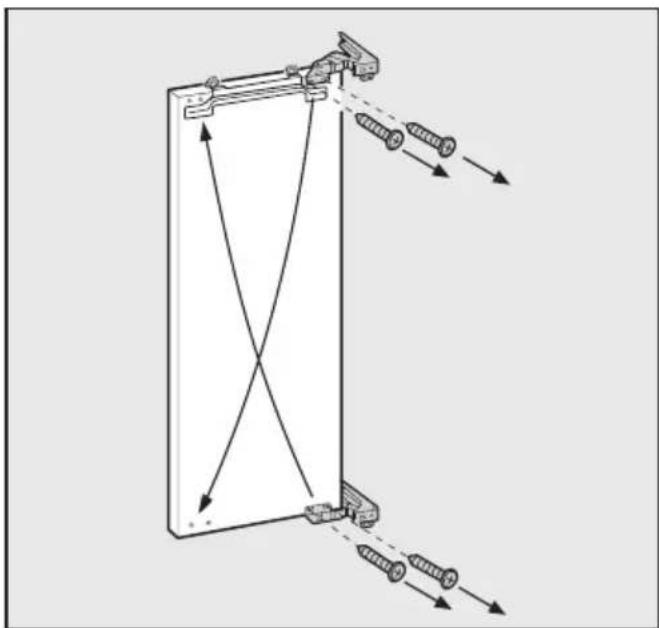

Türanschlag wechseln....30

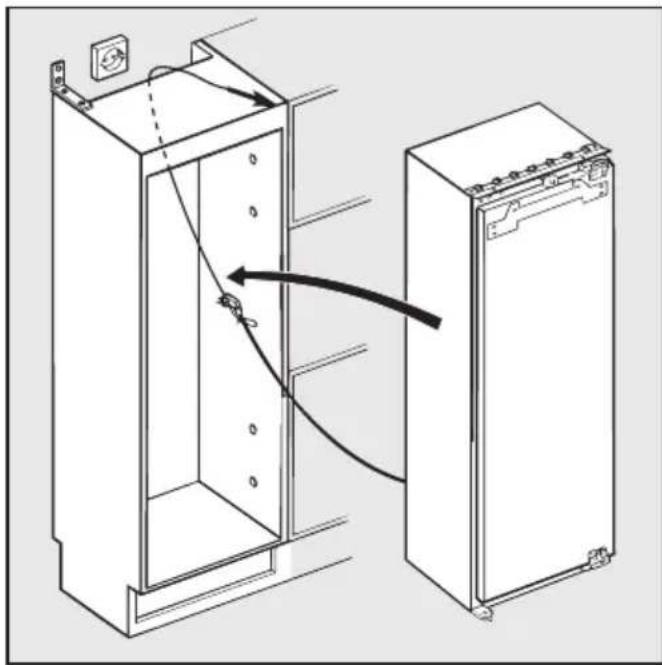

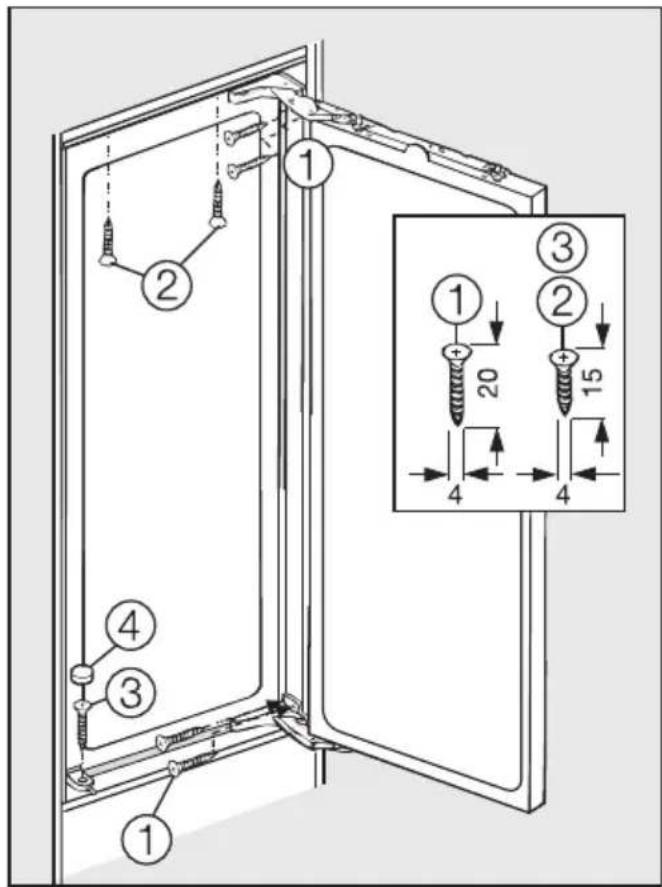

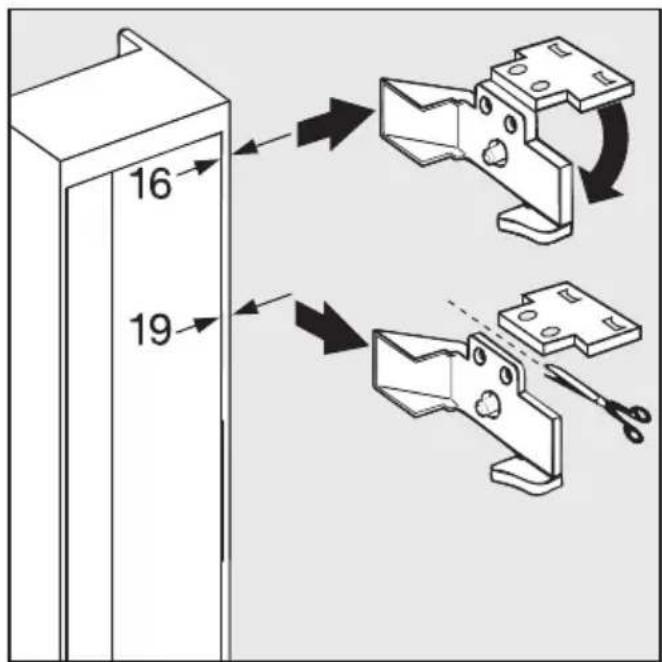

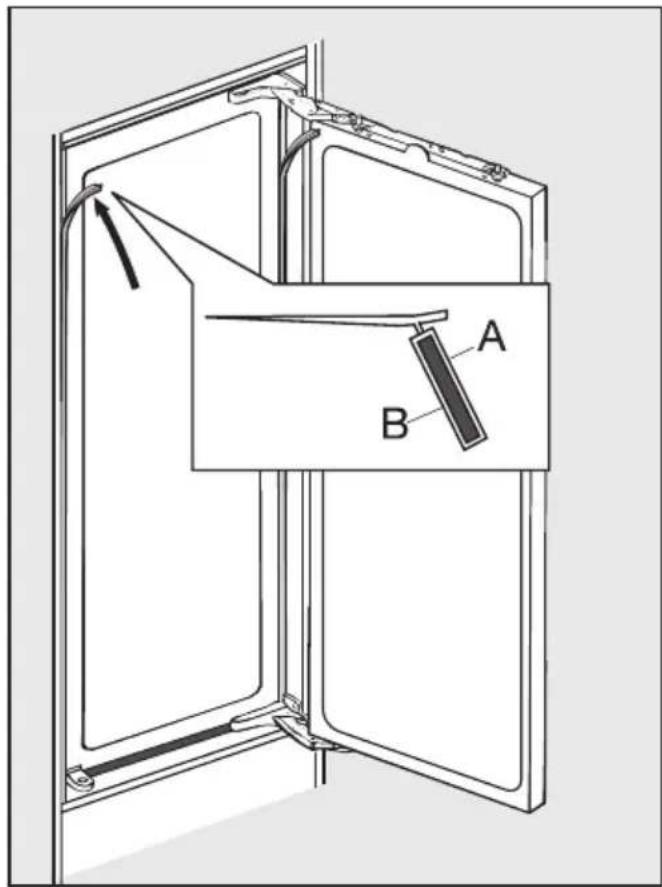

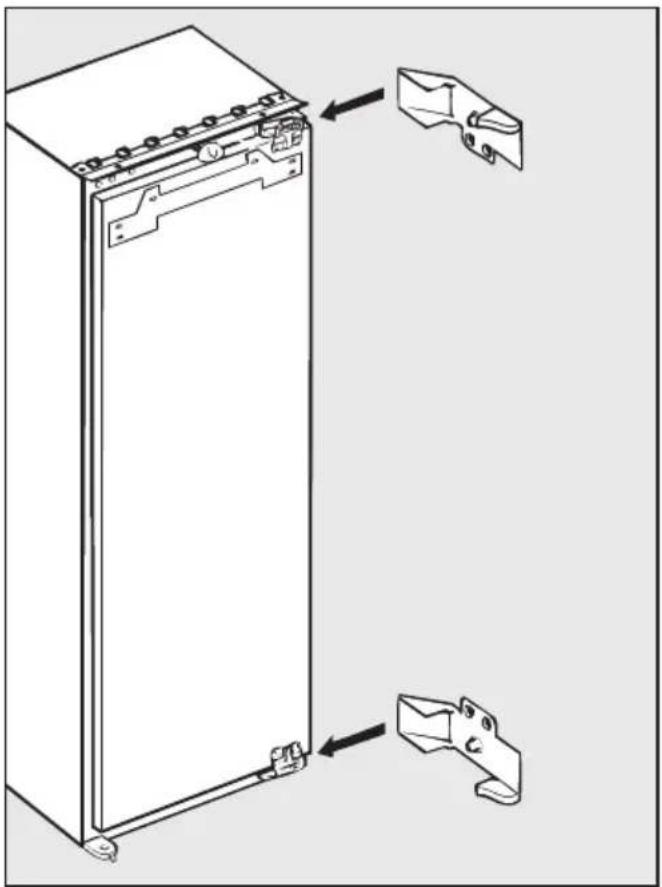

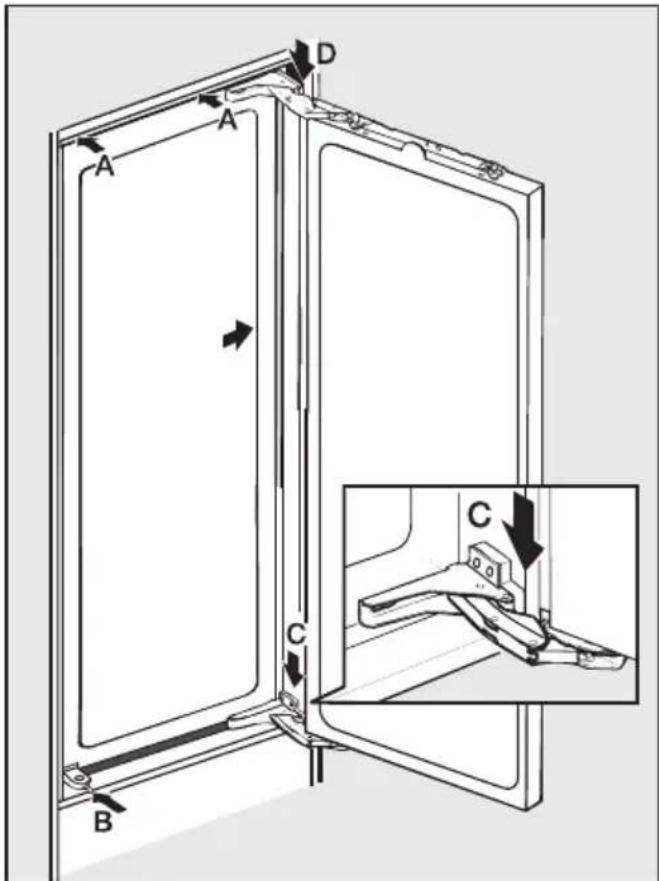

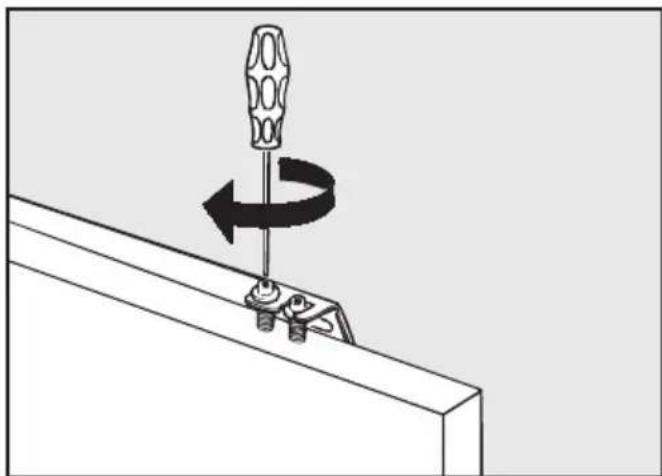

Gerät einbauen 31

Einbau in einen Raumteiler 31

Gerät einbauen 33

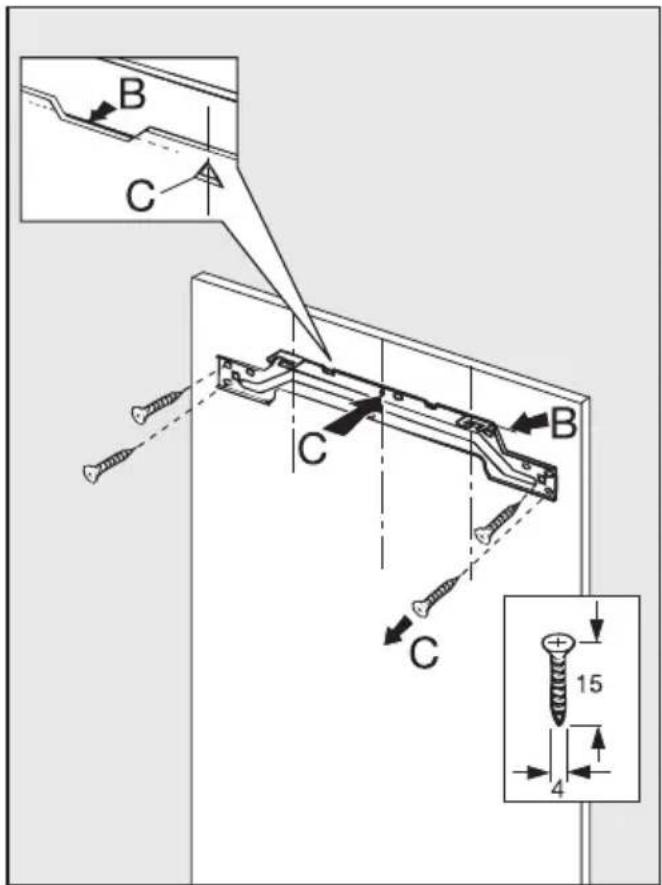

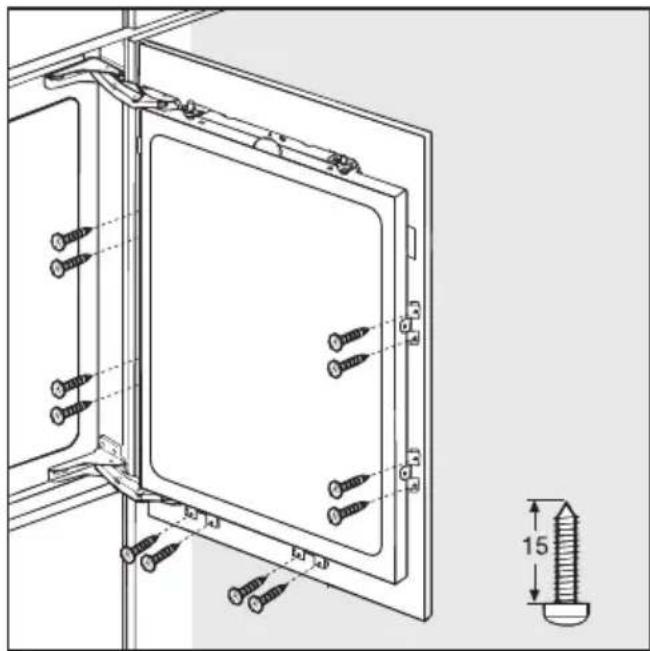

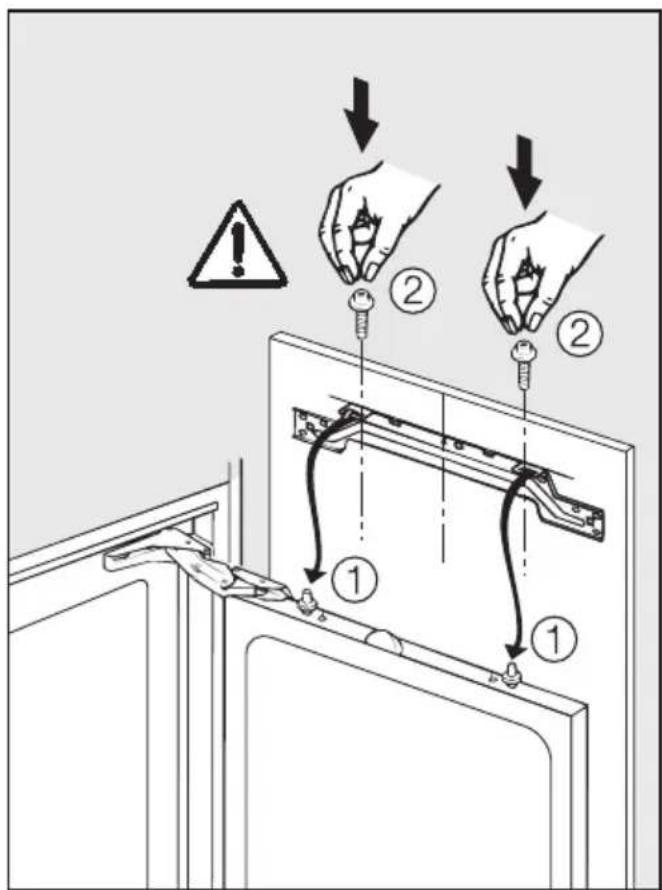

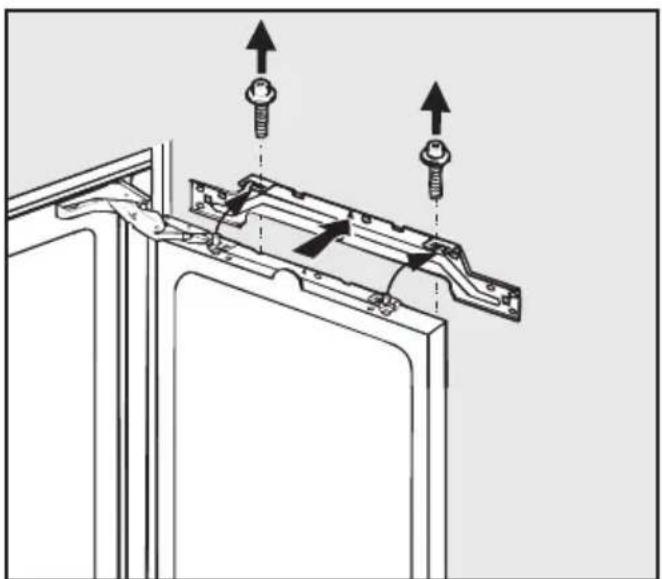

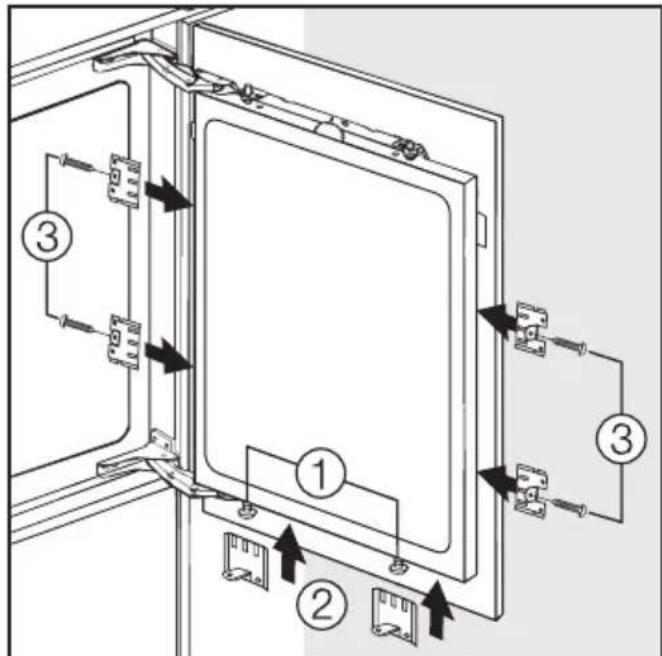

Möbeltür befestigen....34

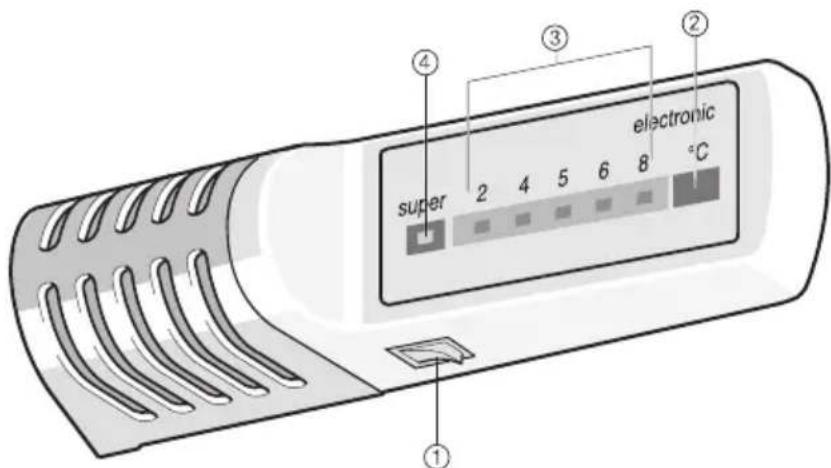

①Geräte Ein-/Aus-Schalter
②Temperatur-Einstelltaste

③Temperaturanzeige
④Superkühl-Taste mit Kontrollleuchte

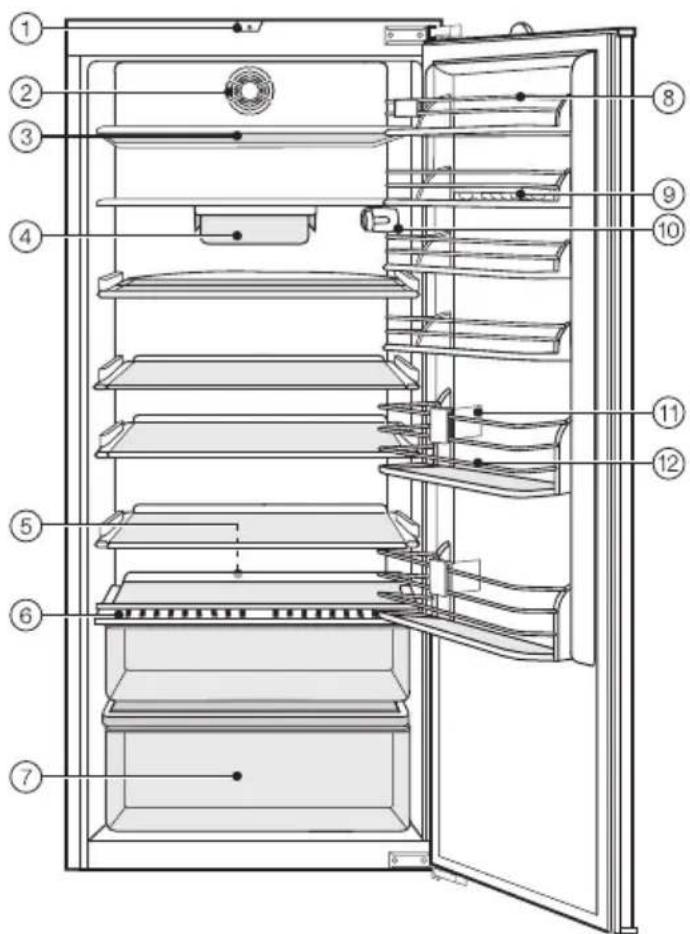

① Lichtkontakt-Schalter
②Ventilator für DynaCool (automatische dynamische Kühlung)
③Abstellflächen
④Wurst- und Käseschublade
⑤Tauwasser-Rinne und Tauwasser-Ablaufloch
⑥Belüftungsöffnung mit Temperatur- und Feuchtigkeitsregler
⑦Obst-, Gemüseschalen

⑧Butterfach
⑨Eierablage
⑩Temperaturregler und Innenbeleuchtung
⑪Flaschenhalter *
⑫Abstellbord / Flaschenbord

* je nach Modell

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltverträglichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• Der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – Die Sicherung der Hausinstallation ausgeschaltet ist.
  – Die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,
- angefrorene Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.
Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Verdecken Sie nicht die Luftein-trittsöffnung im Sockel und die Luft-austrittsöffnung oben im Schrankumbau.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühlgerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.
- Abknicken von Rohrleitungen.
- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen In belüftbaren Räumen	In geschlossenen, nicht belüftbaren Räumen.
	Geschützt vor direkter Sonnenbestrahlung	Bei direkter Sonnenbestrahlung.
	Nicht neben einer Wärmequelle (Heizkörper, Herd)	Wenn Standort neben einer Wärmequelle (Heizkörper, Herd) ist.
	Bei idealer Raumtemperatur um 20 °C	Bei hoher Umgebungstemperatur.
Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)	Bei mittlerer Reglereinstellung von 2 bis 3.	Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!
Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)	Kellerfach 8 bis 12 °C	Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C der Schalter ausgeschaltet ist!
	Kühlfach 4 bis 5 °C
	PerfectFresh-Zone nahe 0 °C
	Gefrierfach -18 °C
Gebrauch Tür nur bei Bedarf	so kurz wie möglich öffnen.	Häufiges und langes Türöffnen = Kälteverlust
	Lebensmittel gut sortiert einordnen.	Unordnung bedeutet durch Suchen lange Türöffnungszeiten.
	Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.	Warme Speisen im Gerät verursachen lange Kompressorlaufzeiten (Gerät versucht herunter zu kühlen)
	Lebensmittel gut verpackt oder gut abgedeckt einordnen.	Das Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verursacht Kälteleistungsverluste.
	Gefrierwaren zum Abtauen in die Kühlzone legen.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann
Abtauen Gefrierfach bei zent	meterdicker Eisschicht abtauen.	Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Vor dem ersten Benutzen

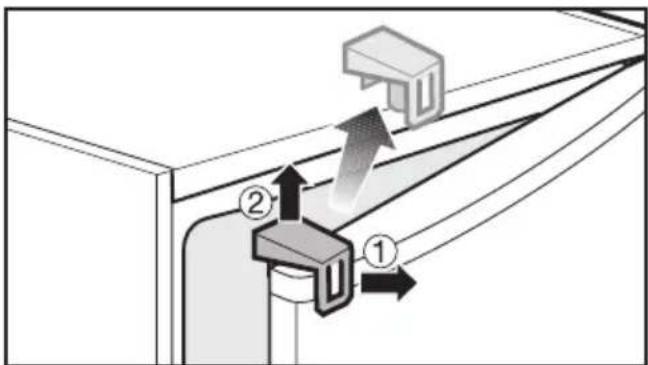

■ Entfernen Sie die Transportsicherungen von dem Gerät und entsorgen Sie sie.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

■ Drücken Sie den Ein-/Aus-Schalter.

Ein Lämpchen der Temperaturanzeige blinkt. Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gerät ausschalten

■ Drücken Sie den Ein-/Aus-Schalter.

Alle Kontrollleuchten Lämpchen erlöschen. Die Kühlung und die Innenbeleuchtung sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■ reinigen Sie das Gerät, und
■ lassen Sie die Gerätetür etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der Kühlzone

Wir empfehlen eine Kühltemperatur in der Mitte des Gerätes von 4 °C.

Temperatur einstellen

Die Temperatur in der Kühlzone können Sie über die Temperatur-Einstelltaste von +2 bis +8 °C einstellen.

+°C

■ Drücken Sie die Temperatur-Einstellt taste so oft, bis das gewünschte Lämpchen der Temperaturanzeige leuchtet.

Automatische Temperaturverteilung (Dyna Cool)

Das Gerät schaltet immer, wenn die Kühlung einschaltet, automatisch den Ventilator zu. Damit wird die Kälte in der Kühlzone gleichmäßig verteilt, so dass die im Kühlschrank eingelagerten Lebensmittel alle annähernd mit derselben Temperatur gekühlt werden.

Temperaturanzeige

Die Temperaturanzeige auf dem Temperaturegehäuse zeigt im Normalbetrieb die Temperatur der wärmsten Stelle im Gerät an. Den einzelnen Temperaturanzeigen sind Temperaturbereiche zuge ordnet, so dass die angezeigte Temperatur eine ungefähre Angabe ist.

Das leuchtende Lämpchen zeigt an, welche Temperatur eingestellt wurde. Ist die eingestellte Temperatur noch nicht erreicht, blinkt das Lämpchen.

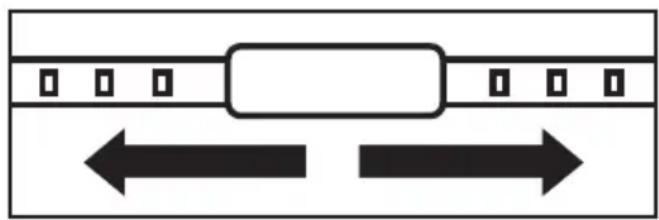

Temperatur- und Feuchtigkeitsregler für die Gemüse-schale

Die Temperatur und Feuchtigkeit in der oberen Gemüseschale können Sie mit dem Regler über der Gemüseschale verändern.

Regler schließen

■ Schieben Sie den Temperatur- und Feuchtigkeitsregler nach links.

Da der Regler geschlossen ist, wird es in der Gemüseschale wärmer und die Luftfeuchtigkeit steigt an.

Durch die höhere Luftfeuchtigkeit bleibt frisches Gemüse über eine gewisse Lagerdauer sehr knackig und frisch.

Regler öffnen

■ Schieben Sie den Temperatur- und Feuchtigkeitsregler nach rechts.

Da der Regler offen ist, kann die kalte Luft in die Gemüseschale sinken. In der Gemüseschale wird es kälter und die Luftfeuchtigkeit sinkt.

Durch die niedrigere Temperatur bleibt das Gemüse länger haltbar.

Funktion Superkühlen

Mit der Funktion Superkühlen wird die Kühlzone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

Superkühlen einschalten

Das Superkühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

SUPER

■ Drücken Sie die Superkühl-Taste, so dass die Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

Superkühlen ausschalten

Die Funktion Superkühlen schaltet automatisch nach ca. 6 Stunden auf die vor dem Superkühlen eingestellte Temperatur um. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion Superkühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die Superkühl-Taste, so dass Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Verschiedene Kühlbereiche

Wegen der natürlichen Luftzirkulation stellen sich in der Kühlzone unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Kältester Bereich in der Kühlzone

Der kälteste Bereich in der Kühlzone ist direkt über den Gemüseschalen.

Verwenden Sie diesen Bereich für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

– Fisch, Fleisch, Geflügel,
– Wurstwaren, Fertiggerichte,
– Eier- oder Sahnespeisen / -gebäck
– frischer Teig, Kuchen-, Pizza-, Quicheteig,
– Rohmilchkäse und andere Rohmilchprodukte,
- folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Wärmster Bereich in der Kühlzone

Der wärmste Bereich in der Kühlzone ist ganz oben an der Tür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern in der Kühlzone. Hierzu gehören unter anderem:

• Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das Nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Gemüsesorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektarinen und Pfirsiche.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche nach vorn ziehen und zum Herausnehmen nach unten wegschwenken.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil unter das hintere Teil geschoben werden kann. Dadurch kann auf der unteren Abstellfläche höheres Kühlgut gestellt werden.

■Heben Sie den vorderen Teil der Abstellfläche etwas an, und ziehen Sie ihn ein wenig nach vorne.
■ Schieben Sie ihn dann vorsichtig entlang der Schiene unter den hinteren Teil der Abstellfläche.

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Wurst- und Käseschublade

Zum Be- und Entladen heben Sie die Schublade leicht an, und ziehen Sie sie heraus. Sie können sie auch nach rechts oder links verschieben.

Möchten Sie die Schublade in der Höhe versetzen, dann tauschen Sie die Abstellflächen untereinander aus.

Klappe über Gemüseschale

Für einen schnellen Zugriff auf die Lebensmittel in der oberen Gemüseschale öffnen Sie einfach die Klappe über der Gemüseschale.

Gemüseschalen herausnehmen

■ Zum Be- und Entladen ziehen Sie die jeweilige Gemüseschale ganz heraus, heben Sie sie an und lösen Sie sie aus der Rasterung.

■Zum Einsetzen der Gemüseschale legen Sie die Gemüseschale auf die vollständig herausgezogenen Auszugsschienen.

■ Schieben Sie die Gemüseschale ein und drücken Sie sie leicht nach unten, so dass die Gemüseschale einrastet.

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da die Kühlzone automatisch abtaut.

Das Tauwasser läuft über eine Tauwas ser-Rinne und durch ein Tauwasser-Ab laufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, dass kein Wasser in die Beleuchtung / in den Temperaturregler gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand.

■ Reinigen Sie das Gerät mindestens einmal im Monat.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Tür des Gerätes geöffnet.

Be- und Entlüftungsquerschnitte

■ Reinigen Sie die Be- und Entlüftungsquerschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Nach dem Reinigen

■ Setzen Sie alle Teile in das Gerät.
■ Stecken Sie den Netzstecker in die Steckdose, und schalten Sie das Gerät ein.
■ Legen Sie die Lebensmittel in das Gerät, und schließen Sie die Geräte-tür.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... das Gerät nicht kühlt?

■ Prüfen Sie, ob das Gerät eingeschaltet ist.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... die Temperatur in der Kühlzone zu kalt ist?

■ Stellen Sie eine wärmere Temperatur ein.
■ Superkühlen hat sich noch nicht ausgeschaltet. Es schaltet sich nach 6 Stunden selber ab!

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Lufteintrittsöffnung unten im Schranksockel und die Luft-austrittsöffnung oben im Schrankumbau zugestellt oder verstaubt sind.
■ Die Gerätetür wurde häufig geöffnet.

■ Prüfen Sie, ob sich die Gerätetür richtig schließen lässt.

... ein Lämpchen der Temperaturanzeige blinkt?

Die eingestellte Temperatur ist noch nicht erreicht.

... kein Lämpchen der Temperatur anzeige leuchtet, die Kältemaschine aber läuft?

Die Lämpchen der Temperaturanzeige sind defekt. Rufen Sie den Kunden-dienst.

... die Innenbeleuchtung in der Kühlzone nicht mehr funktioniert?

■ Klemmt der Lichtkontakt-Schalter?

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

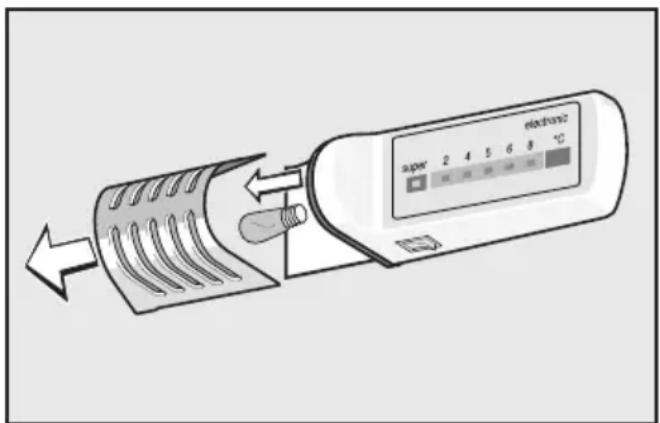

■ Ziehen Sie das Abdeckgitter nach vorne ab.
■ Wechseln Sie die Glühlampe.

Anschlussdaten der Glühlampe: 220 - 240 V, max. 15 W, Sockel E 14

■ Rasten Sie das Abdeckgitter wieder auf.

... der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ganz normale Geräusche Wodurch entstehen sie?
Brrrrr... Das Brummen kommt vom	Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb.... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click.... Das Klicken ist immer dann zu hören, wenn das Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr.... Bei einem Mehrzonen- oder No-Frost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen	Wodurch entstehen sie, und was können Sie dagegen tun?
Klappern, Rappeln, Klirren	Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand: Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler oder

– den Miele Werkkundendienst.

D Deutschland 0800 - 22 44 666

Ⓐ Österreich 050 800 300* (* österreichweit zum Ortstarif)

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechsel- richtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Ein nicht eingebautes Gerät kann kippen!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen.

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb muss der Möbelumbau so beschaffen sein, dass eine einwandfreie Be- und Entlüftung gewährleistet ist. Bei Miele Küchenmöbeln ist dies automatisch gegeben.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Die Luftzuführung erfolgt über den Sockel des Küchenschranks.

Der Belüftungsquerschnitt muss mindestens 200 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zuge- stellt werden.

Ebenfalls müssen sie regelmäßig von Staub gereinigt werden.

Vor dem Geräteeinbau

■ Nehmen Sie vor dem Einbau die Befestigungsleiste, das Kederband und anderes Zubehör aus dem Gerät bzw. von der äußeren Geräterückwand.
■ Entfernen Sie den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

≥50 ≥200 cm² ≥560 B ≥550 A 533 ≥200 cm² 538

Gerät A [mm] B [mm]

K 581 iD 1771,5 1772+8

Türanschlag wechseln

Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

■ Lösen Sie oben und unten etwas die Schrauben in den Scharnieren ①.
■ Schieben Sie die Gerätetür nach außen und heben Sie sie dann nach vorne ab ②.

■ Schrauben Sie die Scharniere oben und unten an der Gerätetür ab, und setzen Sie die Scharniere diagonal auf der Gerätetür um und schrauben Sie sie fest.

ca. 5mm

■ Schrauben Sie die Schrauben vom Gerät ab und drehen Sie sie leicht in die Löcher der Gegenseite. Lassen Sie zwischen Gerät und Schraubenkopf einen Abstand von ca. 5 mm.

■ Hängen Sie die Gerätetür auf die vormontierten Schrauben ①, und schieben Sie die Gerätetür dann nach Innen ②.
■ Ziehen Sie die Schrauben fest.

Alle Montageschritte werden an einem Gerät mit rechtem Türanschlag gezeigt. Sollten Sie den Türanschlag nach links gewechselt haben, beachten Sie diese Änderung bei den einzelnen Montageschritten.

Einbau in einen Raumteiler

Bei Einbau des Gerätes in einen Raumteiler muss die Rückseite der Einbaunische im Gerätebereich verblendet werden.

Einbaunische ausrichten

Vor Einbau des Gerätes den Einbau-schrank sorgfältig mit einer Wasserwaage ausrichten. Die Schrankecken müssen im 90° Winkel zueinander stehen.

Gerät vorbereiten

■ Schieben Sie die Befestigungsleiste in die Stegaufnahme ①, und schrauben Sie die Befestigungsleiste auf dem Gerät ②fest.

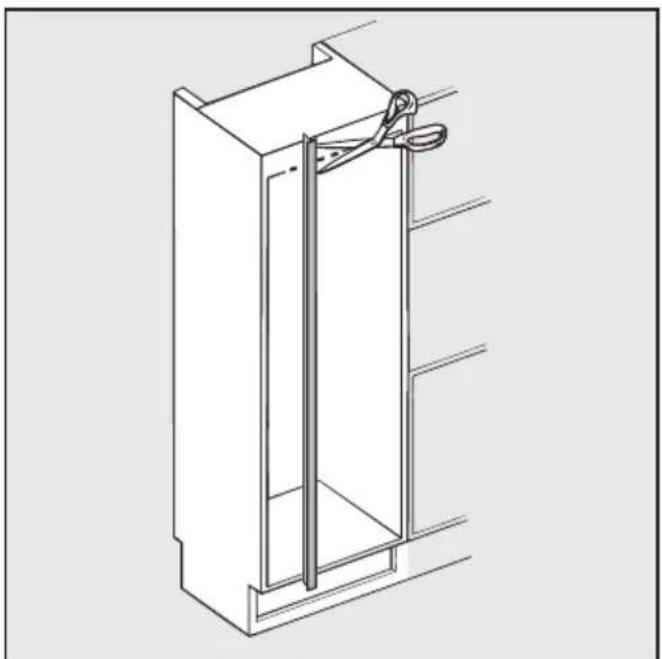

■ Kürzen Sie die Kederbänder auf Nischenhöhe.

Gerät einbauen

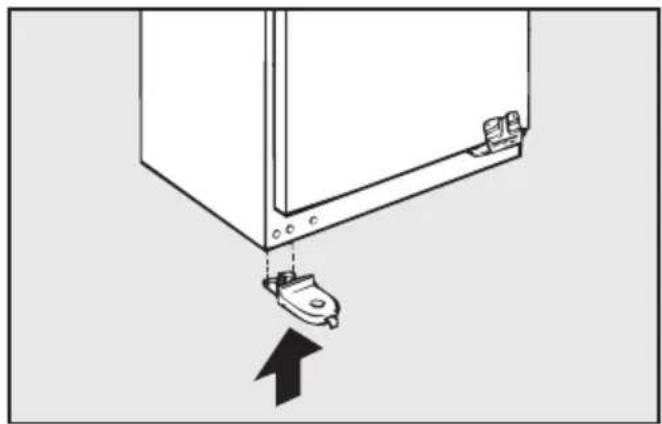

■ Stecken Sie das Befestigungsteil unten auf das Gerät.

16 19

■ Nehmen Sie die Distanzstücke aus dem Zubehör heraus.

Bei 19 mm dicken Nischenseitenwänden muss der obere Teil mit der Aufschrift "16" mit einer Schere abgetrennt werden.

■ Klipsen Sie die Distanzstücke auf die Scharniere.

Gerät einbauen

■ Schieben Sie das Gerät in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird!

A A D C B C

■ Schieben Sie das Gerät so tief in die Einbaunische, bis die Befestigungsleiste oben (A) und der Anschlag des Befestigungsteils unten (B) an der Möbelkante anliegen und die Scharniere bündig mit der Möbelvorderkante sind (C, D).

■ Drücken Sie das Gerät scharnierseitig an die Wand. Sollte der Abstand bei den Scharnieren (C und D) unterschiedlich sein, gleichen Sie den Unterschied durch Unterlegen des Gerätes aus.

■ Verschrauben Sie das Gerät seitlich ①, oben ② und unten ③ mit der Nische.
■ Klipsen Sie die Abdeckkappe ④auf.

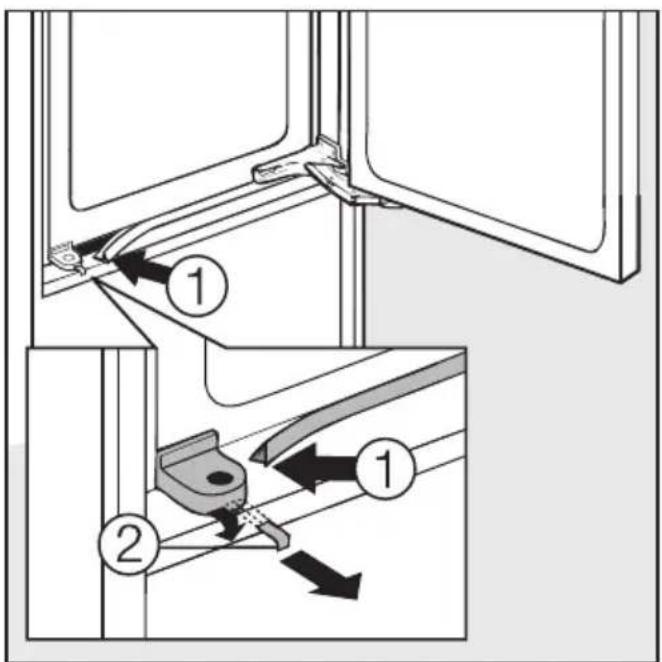

■ Stecken Sie zwischen Gerät und Nischenboden das Kederband ①.
■Trennen Sie den Anschlag ②vom Befestigungsteil.

Möbeltür befestigen

■ Schrauben Sie die Justierleiste von der Gerätetür.

A A C B

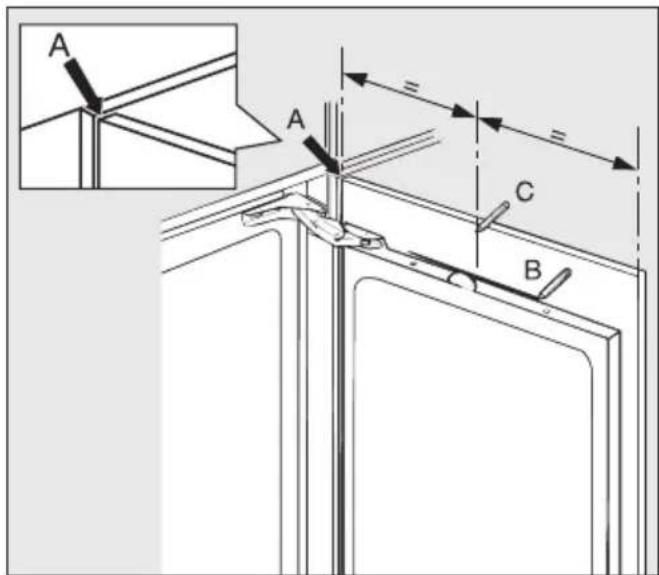

■ Legen Sie die Möbeltür an den Nachbarfronten oben bündig an (A).
■ Zeichnen Sie mit einem Bleistift dünn die Oberkante der Gerätetür auf der Möbeltür an (B).
■ Zeichnen Sie die Mittellinie (C) auf die Möbeltür.

B C C B C 15 4

■ Legen Sie die Justierleiste so auf die Möbeltür, dass die oberen Einkerbungen an B anliegen und die Markierung in der Justierleiste auf der Mittellinie C liegt.
■ Falls in der Möbeltür noch keine Löcher vorgebohrt sind, markieren Sie die Bohrlöcher und bohren Sie mit einem 2 mm Bohrer ca. 12 mm tiefe Löcher vor.
■ Schrauben Sie die Justierleiste fest.

5,5

■ Drehen Sie die Justagebolzen in der Gerätetür heraus, so dass ein Abstand entsteht.

■ Hängen Sie die Möbeltür auf die Justagebolzen ①, und schrauben Sie die Feststellschrauben von Hand ein ②.

ca. 1mm A B C A C B

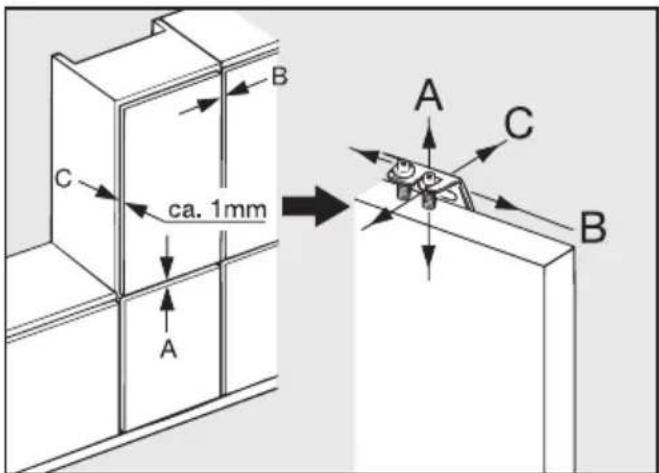

■ Schließen Sie die Gerätetür, und kontrollieren Sie den Türabstand zu den umliegenden Möbeltüren.

■ Richten Sie die Möbeltür zu den umliegenden Möbeltüren aus: Den Höhenausgleich A erreichen Sie durch Drehen der Justagebolzen, den Seitenausgleich B erreichen Sie durch Verschieben der Möbeltür, und den Tiefenausgleich C erreichen Sie durch leichtes Drücken oder Ziehen der Möbeltür.

■ Drehen Sie die Feststellschrauben fest.

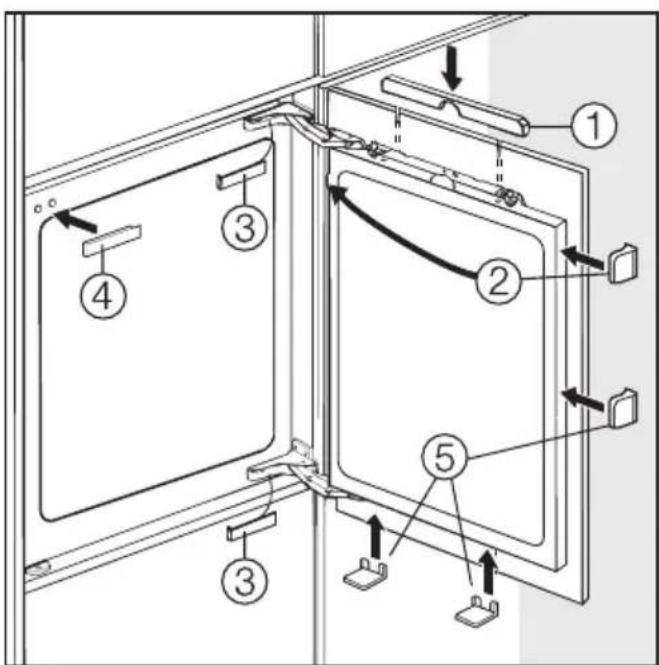

■ Falls die Befestigungswinkel noch nicht am Gerät befestigt sind, befestigen Sie sie unten und seitlich der Gerätetür. Gehen Sie dabei wie folgt vor:

■ Drehen Sie die Schrauben a 2-3 mm heraus.

■ Klemmen Sie die Befestigungswinkel b auf die Schrauben a und drehen Sie die Schrauben fest.

■ Sollten an den Seiten keine Löcher vorgebohrt sein, markieren Sie die Bohrlöcher und schlagen Sie an den Markierungen mit Hammer und Nagel kleine Vertiefungen vor.

■ Befestigen Sie die vier Befestigungswinkel mit den Schrauben c (13 mm).

■ Verbinden Sie die Gerätetür mit der Möbeltür, indem Sie durch die Befestigungswinkel Schrauben drehen.

■ Setzen Sie die Abdeckteile auf.

■ Stecken Sie die Kederbänder in die Spalten zwischen Gerät und Nischenseitenwand. (A = Geräteseite, B = Nischenwandseite)

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
