BEDIENUNGSANLEITUNG K 583 I-1 MIELE

Gebrauchs- und Montageanweisung

Vorratszentrum K 583 i-1

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-№ 06 566 700

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Wie können Sie Energie sparen? 11

Gerät ein- und ausschalten....12

Bei längerer Abwesenheit 12

Die richtige Temperatur....13

... in der Kühlzone .... 13

... in der Lagerzone .... 13

...im Gefrierfach 13

Temperatur einstellen....13

Temperaturanzeige 14

Superfrost verwenden....15

Was passiert beim Einfrieren frischer Lebensmittel?....15

Funktion Superfrost 15

Kühlzone gut nutzen 17

Verschiedene Kühlbereiche....17

Zum Kühlen ungeeignete Lebensmittel....17

Lebensmittel richtig lagern 18

Innenraum gestalten 19

Abstellflächen versetzen 19

Geteilte Abstellfläche....19

Abstellborde / Flaschenborde herausnehmen 19

Flaschenhalter verschieben....19

Wurst- und Käseschublade 19

Gefrieren und Lagern 20

Fertige Tiefkühlkost einlagern 20

Lebensmittel selbst einfrieren 20

Vor dem Einfrieren beachten 20

Verpacken....21

Vor dem Einlegen 21

Einlegen 21

Auftauen von Gefriergut. 21

Eiswürfel bereiten 22

Schnellkühlen von Getränken 22

Abtauen....23

Kühl- und Lagerzone 23

Gefrierfach....23

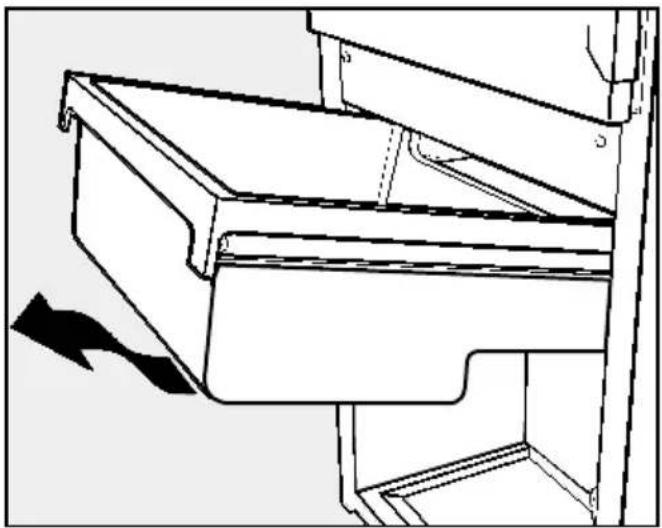

Reinigen 25

Innenraum, Zubehör 26

Be- und Entlüftungsquerschnitte 26

Türdichtungen 26

Was tun, wenn ... ? 27

Ursachen von Geräuschen 29

Kundendienst 30

Elektroanschluss 31

Montagehinweise....32

Aufstellort....32

Klimaklasse....32

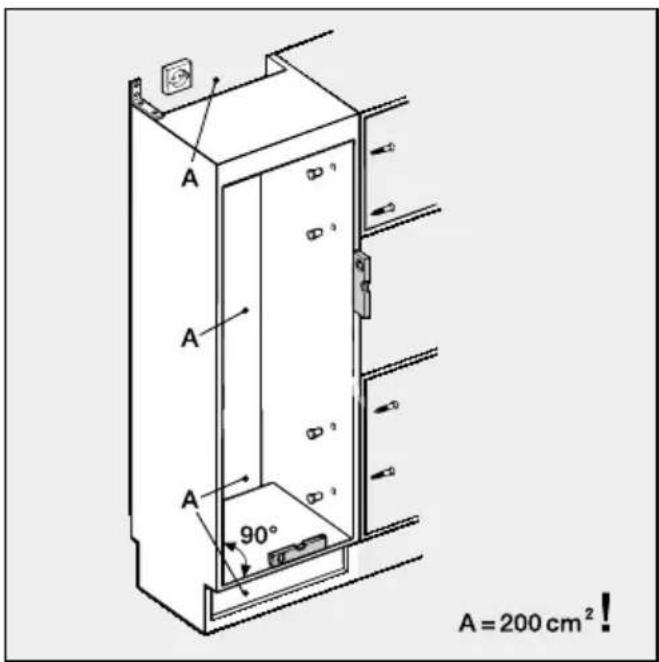

Be- und Entlüftung 32

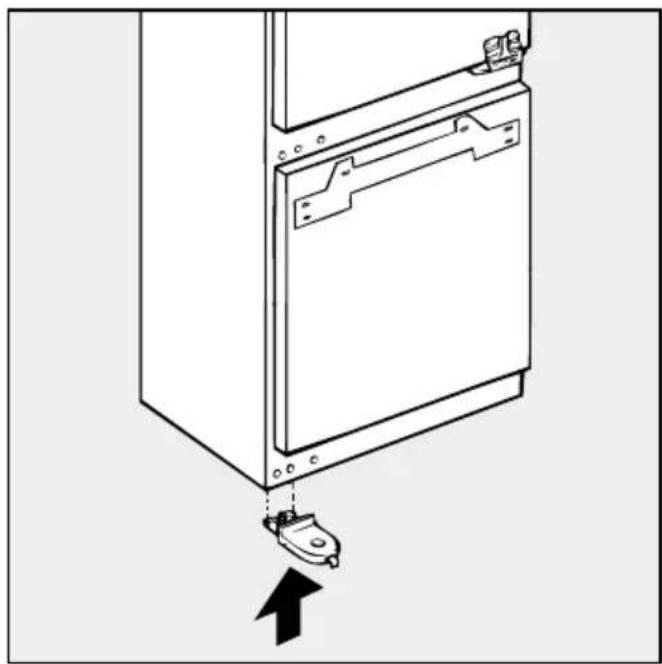

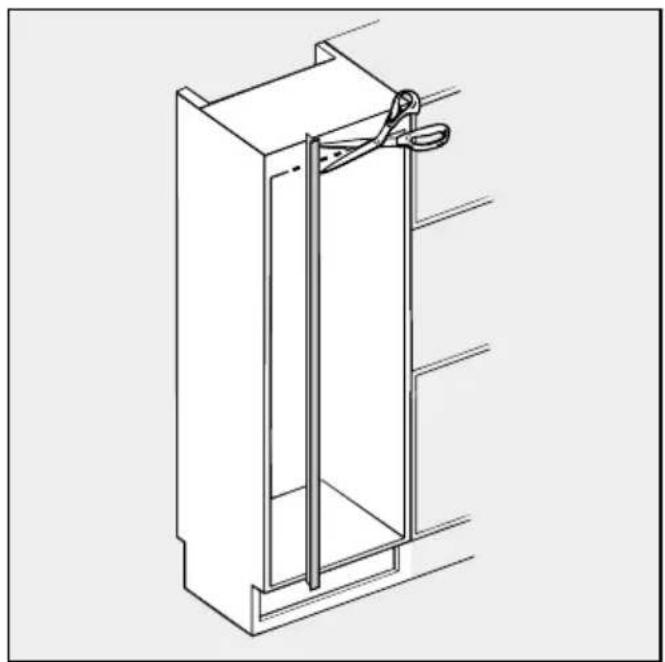

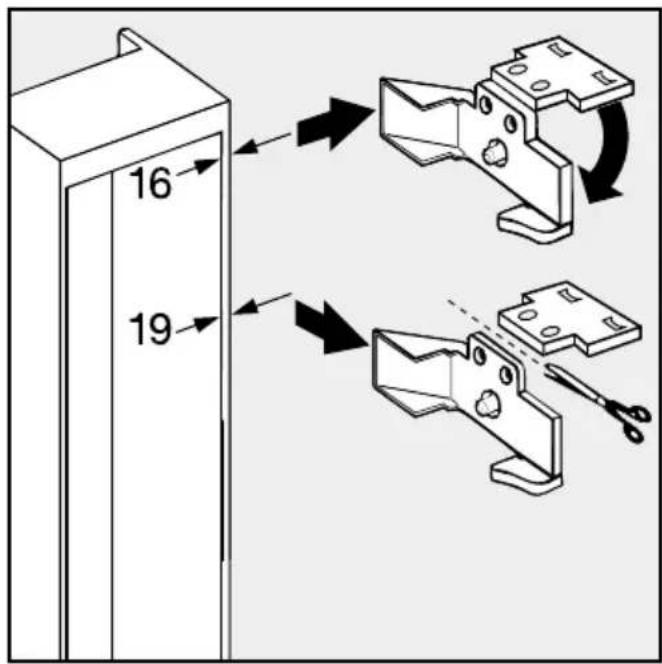

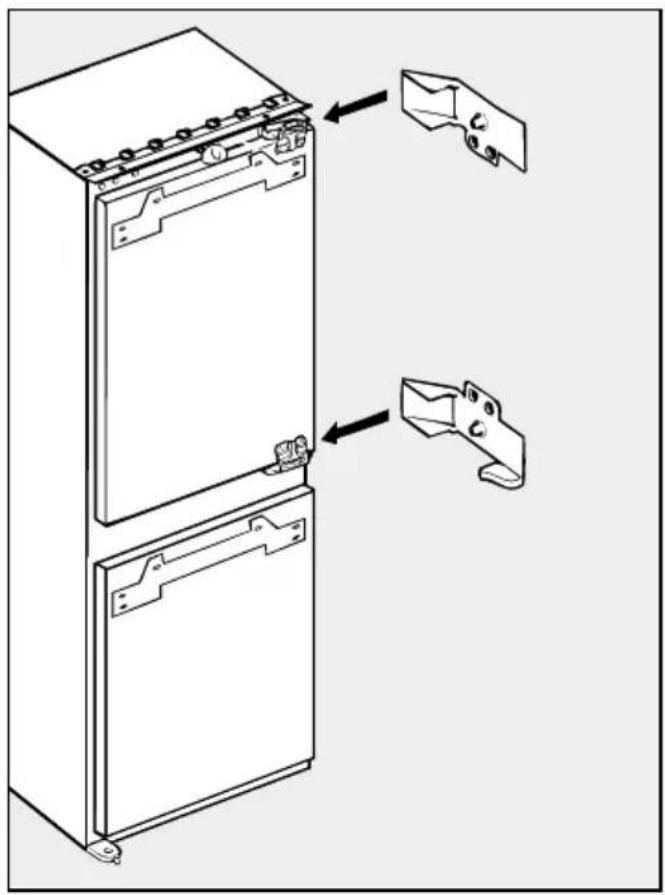

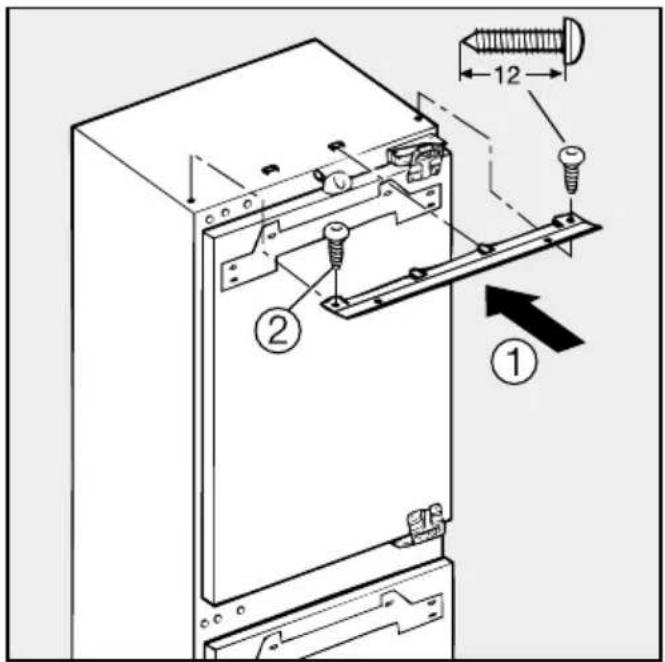

Vor dem Geräteeinbau....32

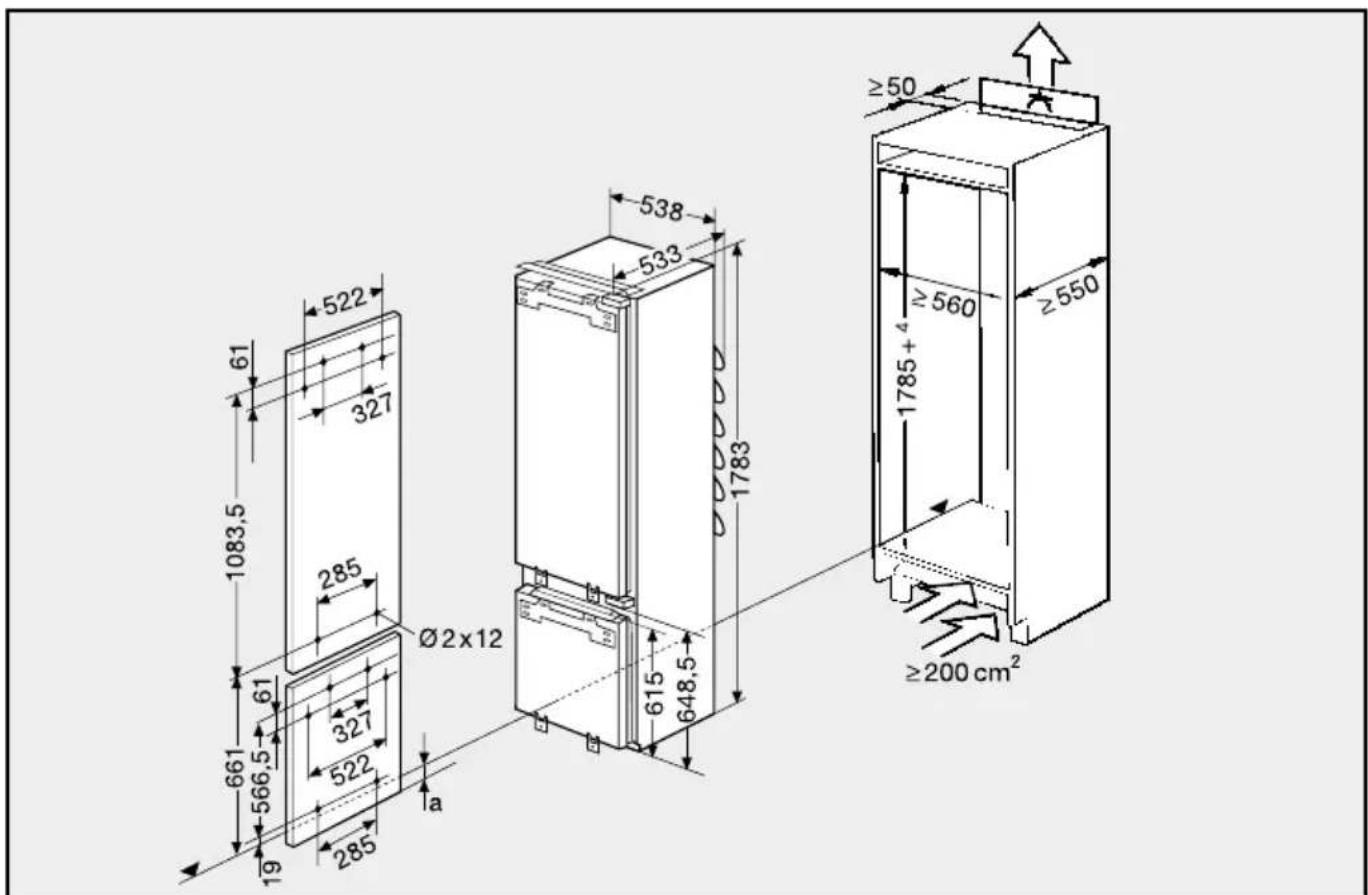

Einbaumaße 33

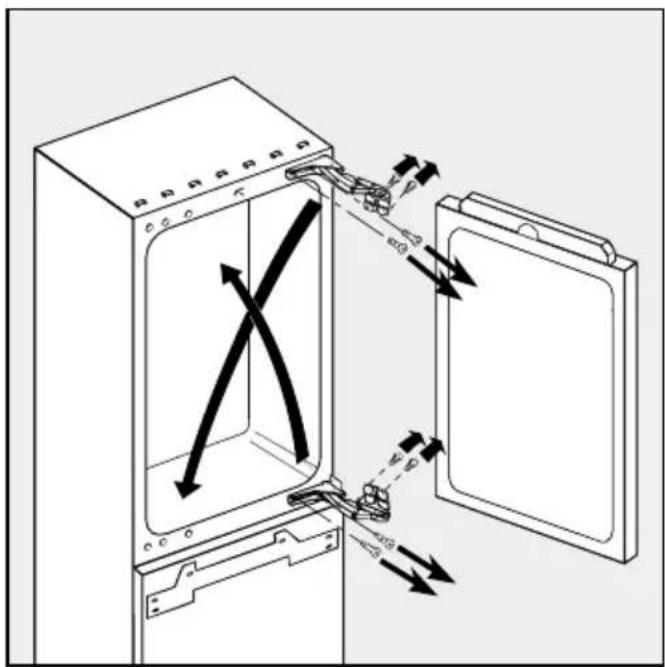

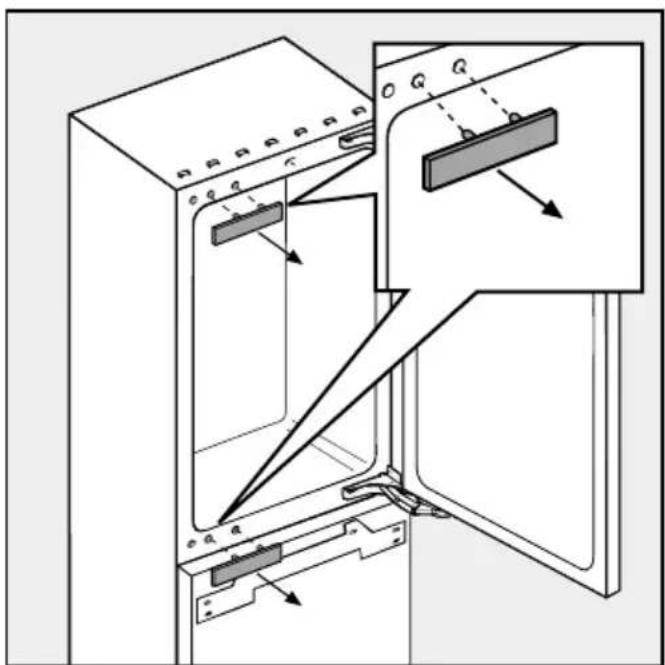

Türanschlag wechseln....34

Gerätetür 34

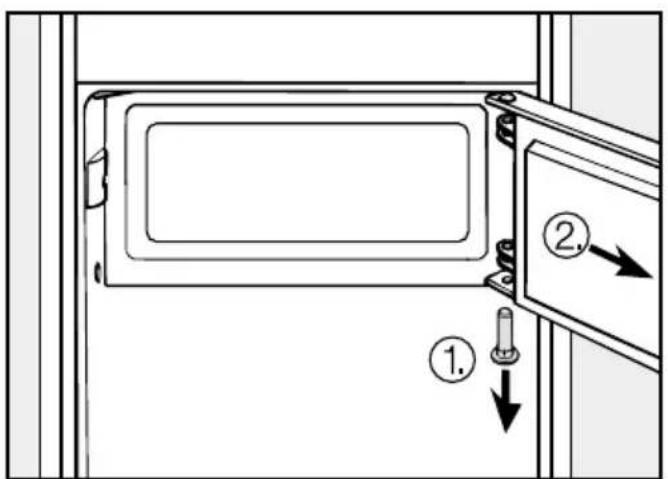

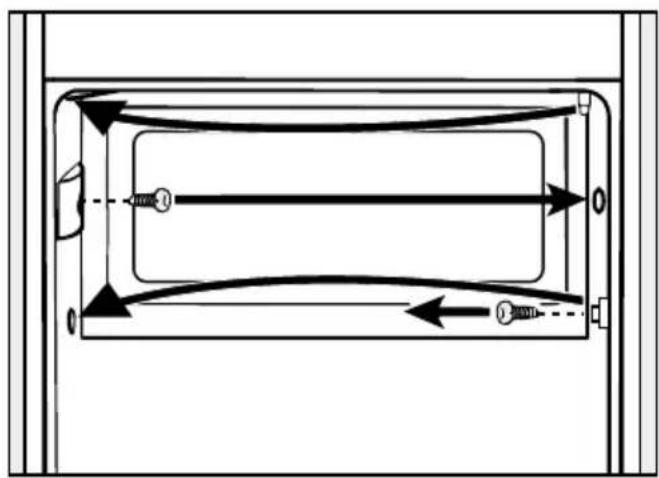

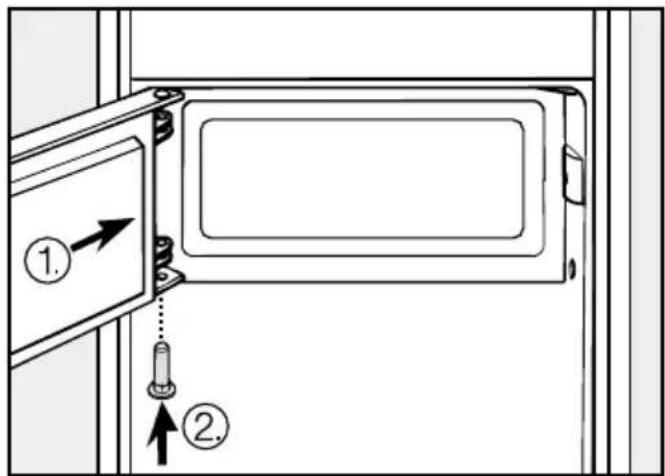

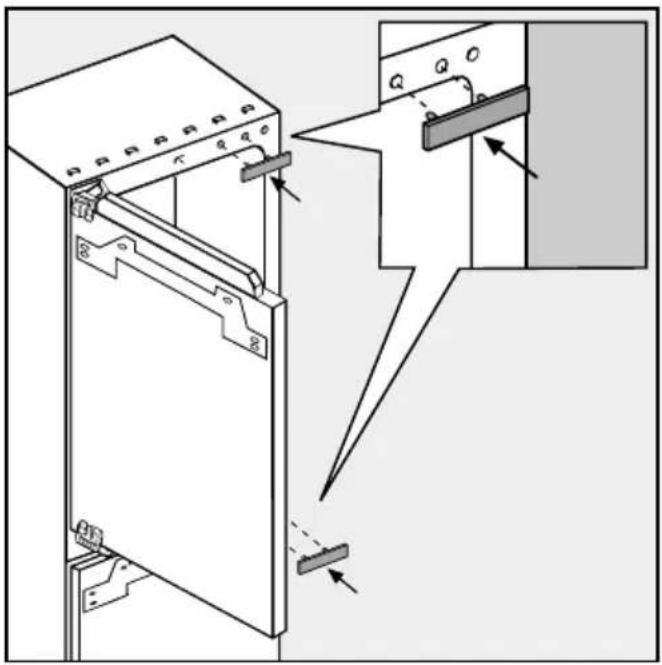

Gefrierfachtür....34

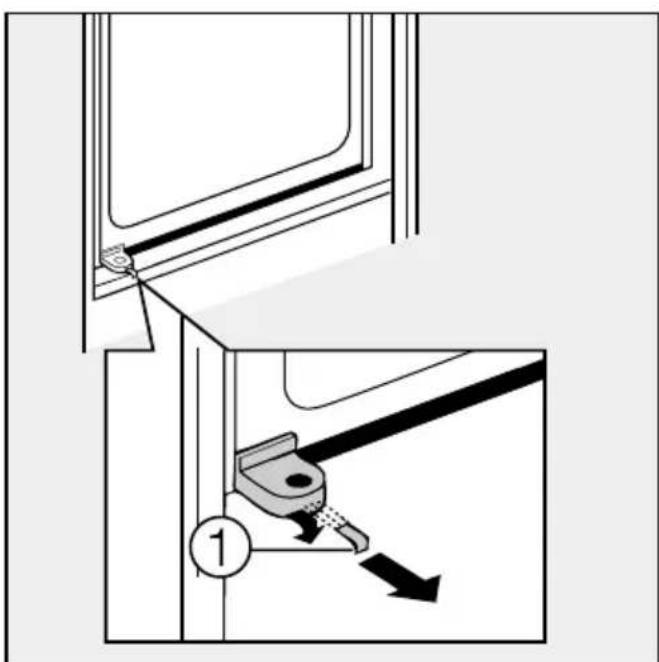

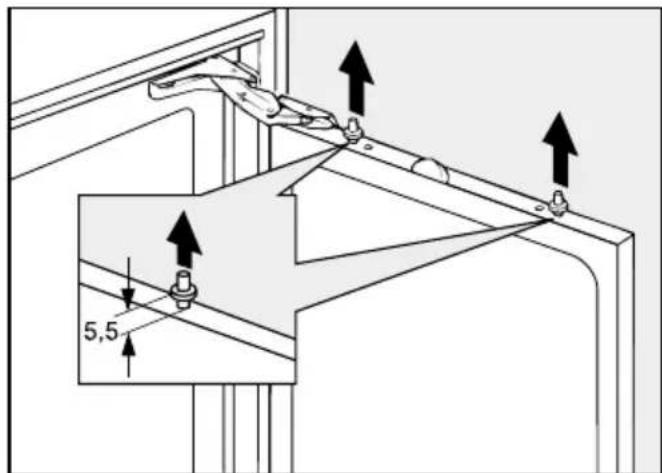

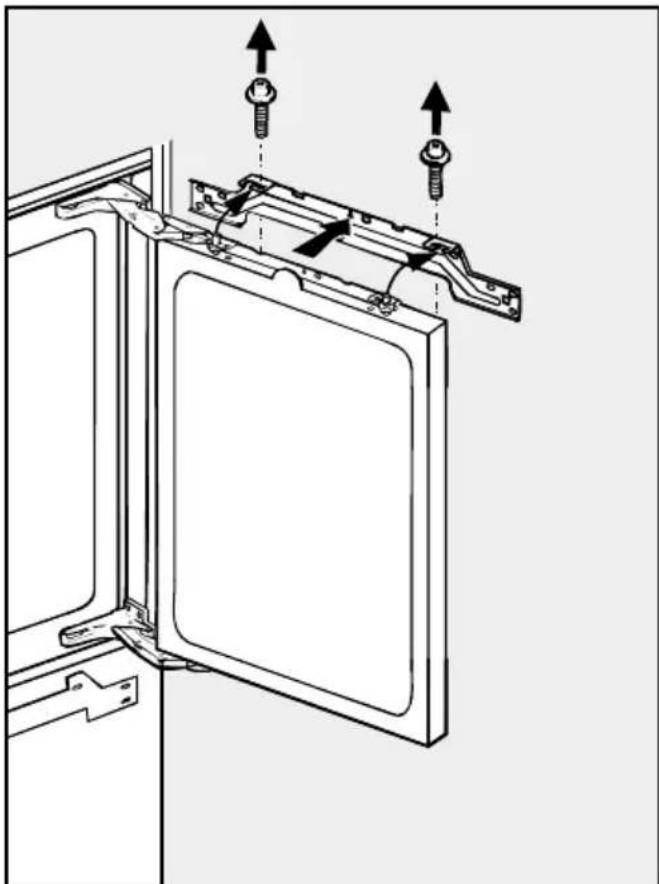

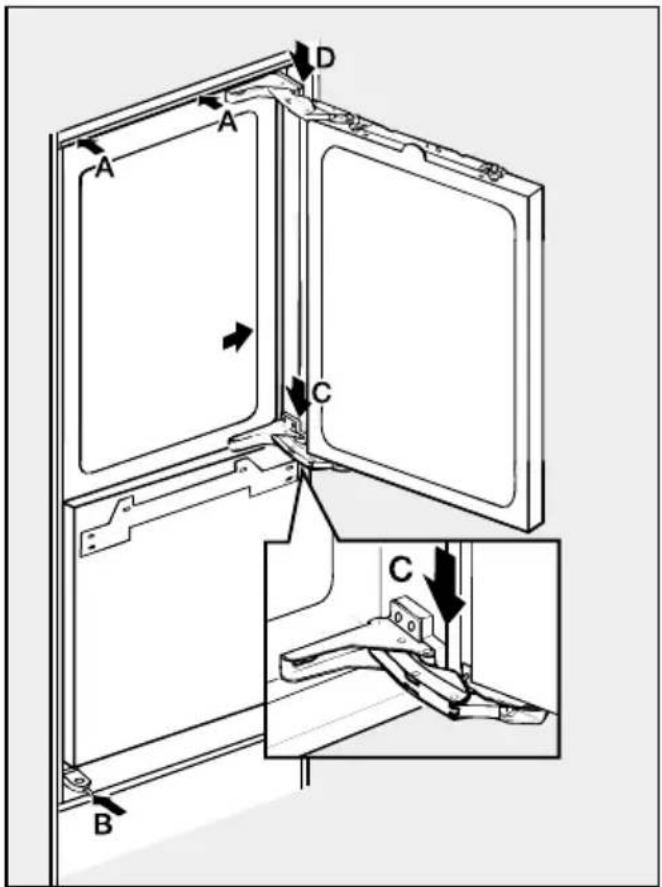

Gerät einbauen....36

Einbau in einen Raumteiler 36

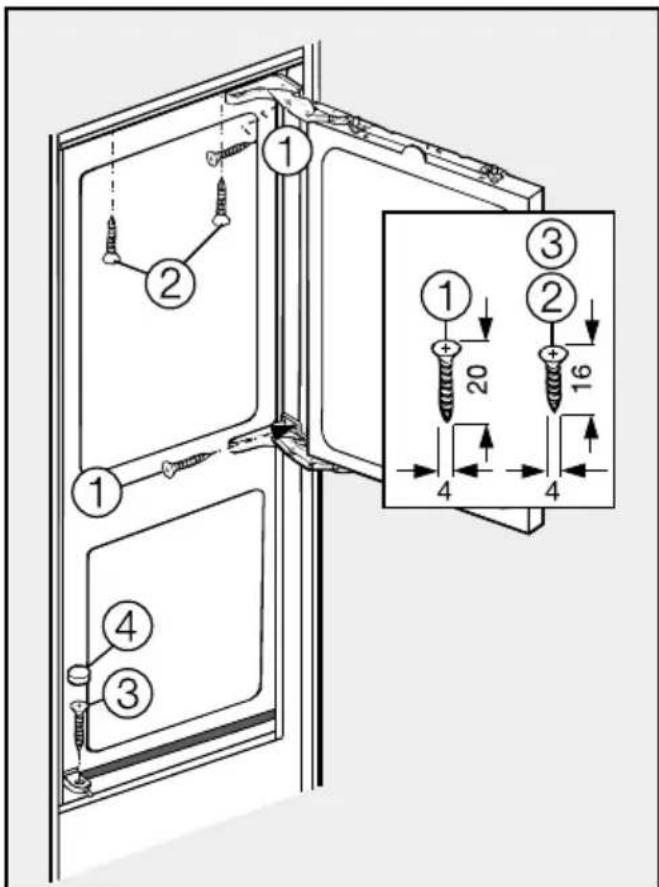

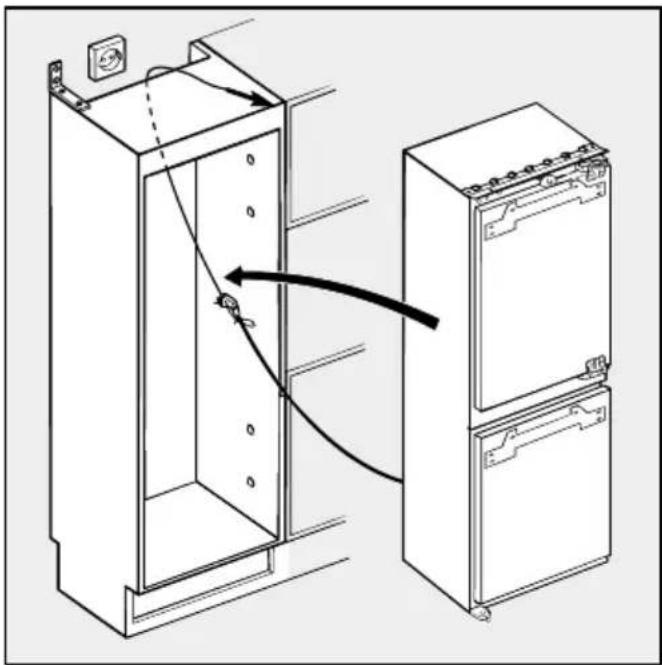

Gerät einbauen 38

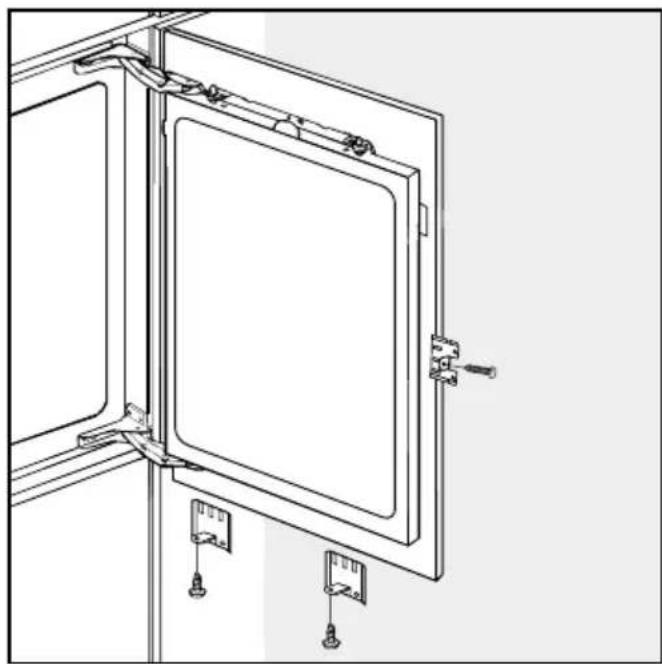

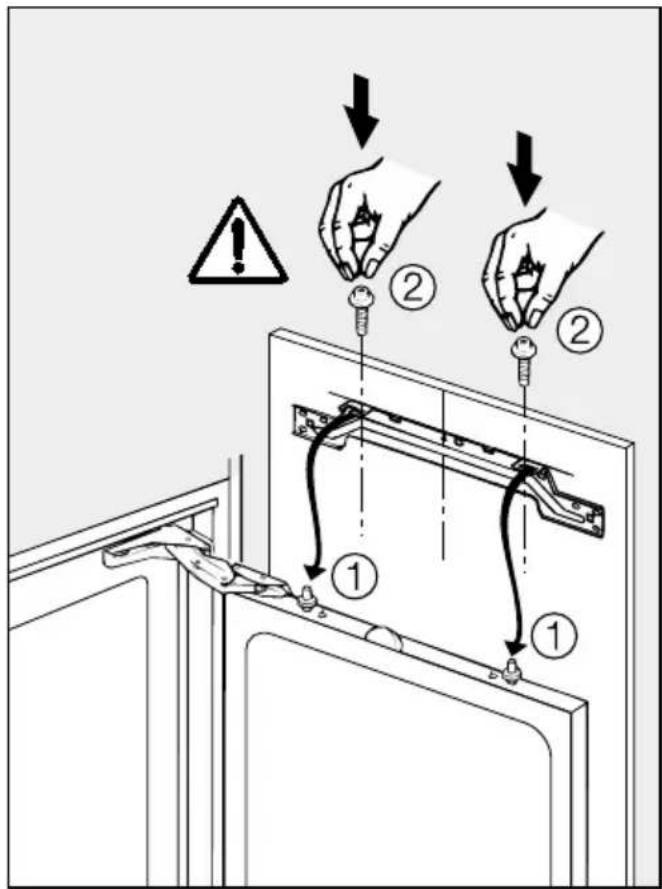

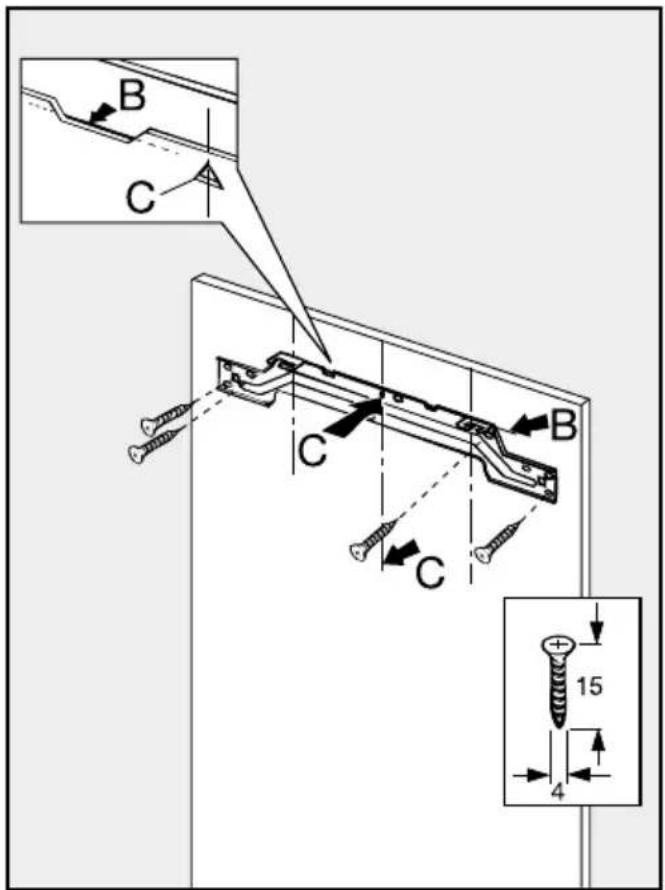

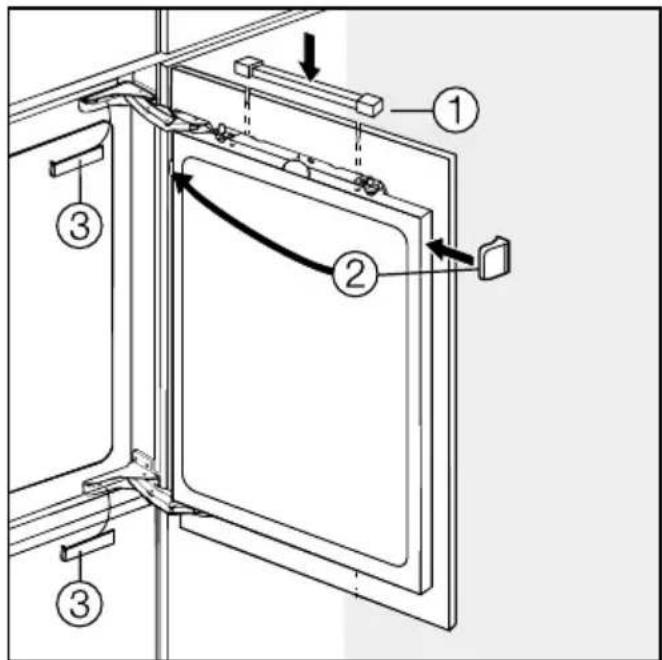

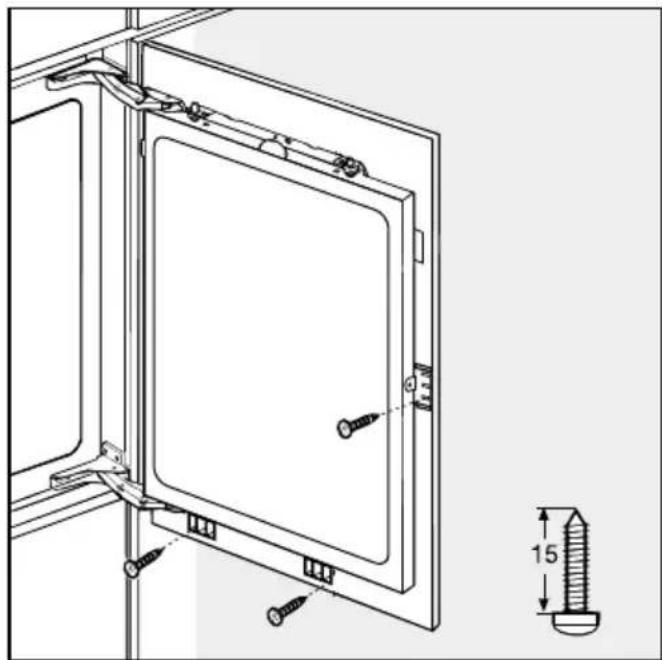

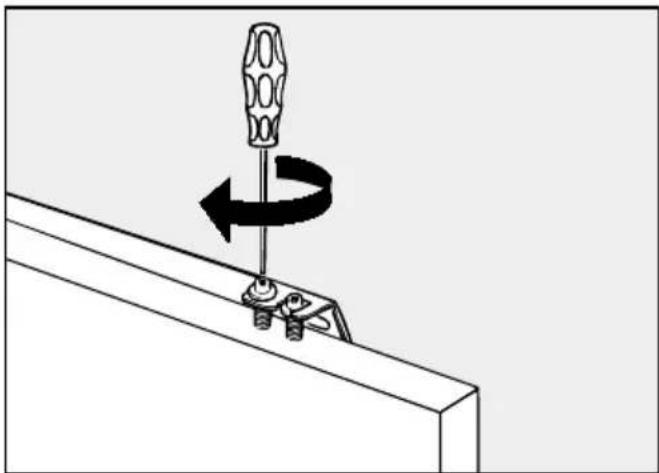

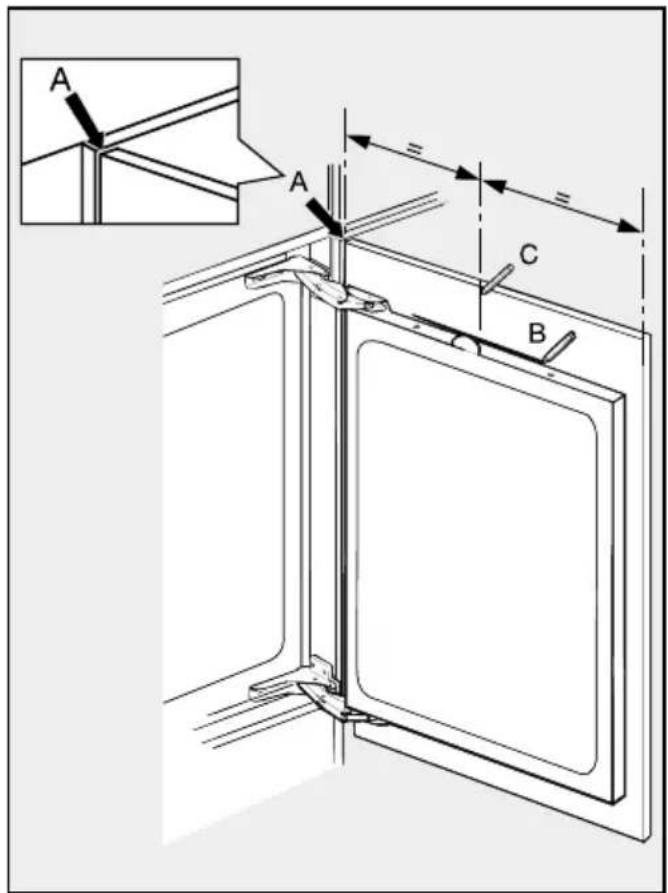

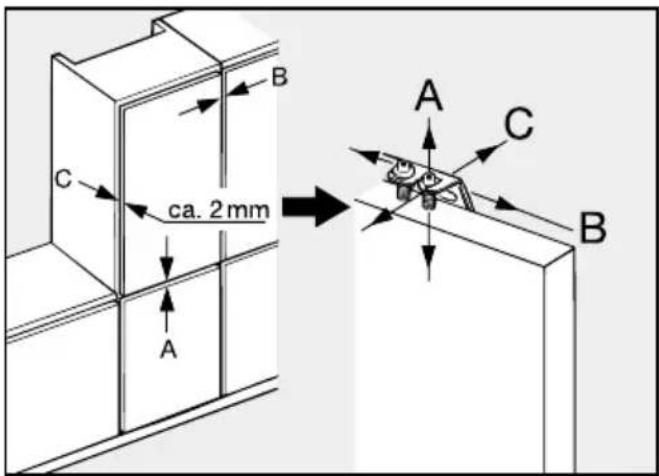

Möbeltüren befestigen....39

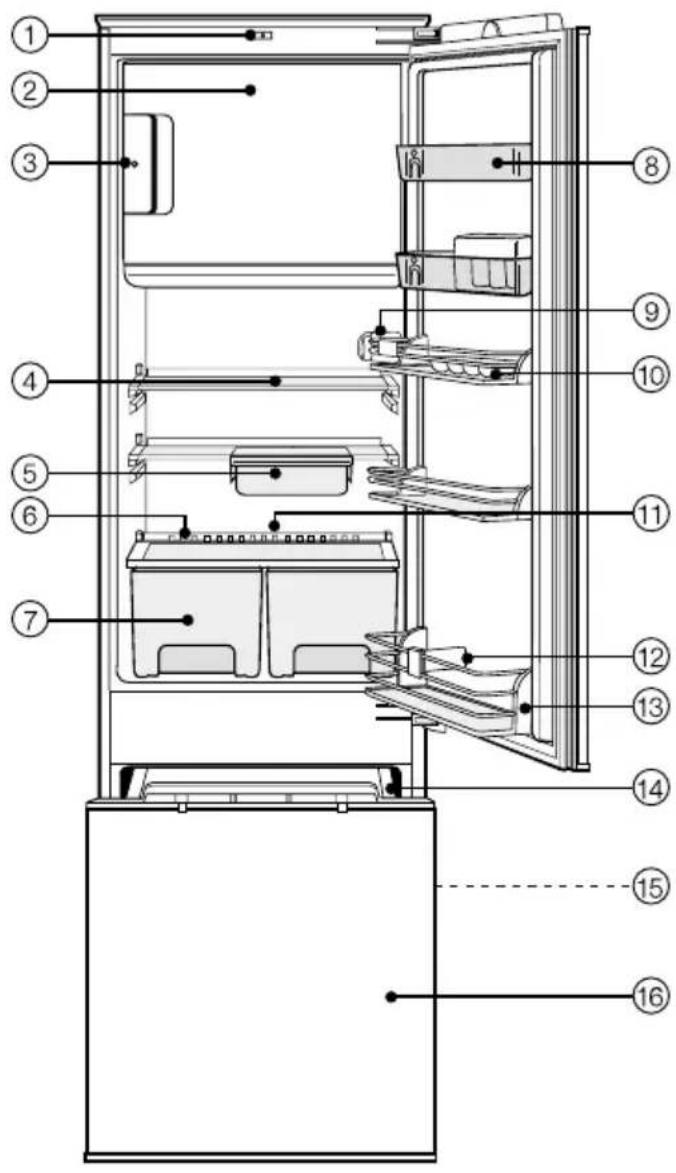

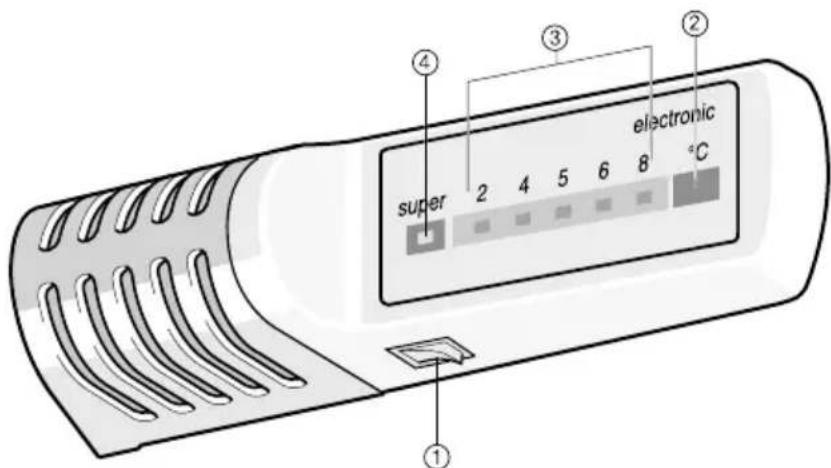

①Geräte Ein-/Aus-Schalter
②Temperatur-Einstelltaste

③Temperaturanzeige
④Superfrost-Taste mit Kontrollleuchte

① Lichtkontakt-Schalter
②Gefrierfach
③Verschlussanzeige Gefrierfachtür (dunkel: Tür geöffnet hell: Tür geschlossen)
④Abstellfläche
⑤Wurst- und Käseschublade
⑥Belüftungsöffnung mit Temperatur- und Feuchtigkeitsregler
⑦Obst- und Gemüseschalen
⑧Abstellbord
⑨Temperaturwähler und Innenbeleuchtung
⑩Eierablage
⑪Tauwasser-Rinne und Tauwasser-Ablaufloch
⑫Flaschenhalter*
⑬Flaschenbord

Lagerzone

⑭Auszugschale
⑮Tauwasser-Rinne und Tauwasser-Ablaufloch an der inneren Rückwand, unterhalb der Auszugsschale
⑯Kühlwagen

* je nach Modell

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
• ziehen Sie den Netzstecker,
• durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
• benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.

Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• der Netzstecker des Gerätes gezogen ist. Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
  Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!
Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wasser-eis, direkt nach dem Entnehmen aus dem Gefrierfach in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nähr- wert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Lagern Sie keine explosiven Stoffe im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!

Lagern Sie angebrochene Sektflaschen nicht dicht verschlossen im Gerät. Durch Erschütterungen beim Herausziehen des Kühlwagens kann der Korken in die Luft fliegen. Verletzungsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in dem Gefrierfach. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in das Gefrierfach legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,
- angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Verdecken Sie nicht die Luftein-trittsöffnung im Sockel und die Luft-austrittsöffnung oben im Schrankumbau.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Käl-temaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Stellen Sie sich nicht auf den Kühlwagen. Das Gerät kann beschädigt werden. Auch für das Gewicht von Kindern ist der Kühlwagen nicht ausgelegt.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.

- Abknicken von Rohrleitungen.

- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen In belüftbaren Räumen	In geschlossenen, nicht belüftbaren Räumen.	-
	Geschützt vor direkter Sonnenbestrahlung	Bei direkter Sonnenbestrahlung.
	Nicht neben einer Wärmequelle (Heizkörper, Herd)	Wenn Standort neben einer Wärmequelle (Heizkörper, Herd) ist.
	Bei idealer Raumtemperatur um 20 °C	Bei hoher Umgebungstemperatur.
Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)	Bei mittlerer Reglereinstellung von 2 bis 3.	Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!
Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)	Kellerfach 8 bis 12 °C	Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C der Schalter ausgeschaltet ist!
	Kühlfach 4 bis 5 °C
	PerfectFresh-Zone nahe 0 °C
	Gefrierfach -18 °C
Gebrauch Tür nur bei Bedarf	so kurz wie möglich öffnen.	Häufiges und langes Türöffnen = Kälteverlust
	Lebensmittel gut sortiert einordnen.	Unordnung bedeutet durch Suchen lange Türöffnungszeiten.
	Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.	Warme Speisen im Gerät verursachen lange Kompressorlaufzeiten (Gerät versucht herunter zu kühlen)
	Lebensmittel gut verpackt oder gut abgedeckt einordnen.	Das Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verursacht Kälteleistungsverluste.
	Gefrierwaren zum Abtauen in die Kühlzone legen.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann
Abtauen Gefrierfach bei zent	meterdicker Eisschicht abtauen.	Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Vor dem ersten Benutzen

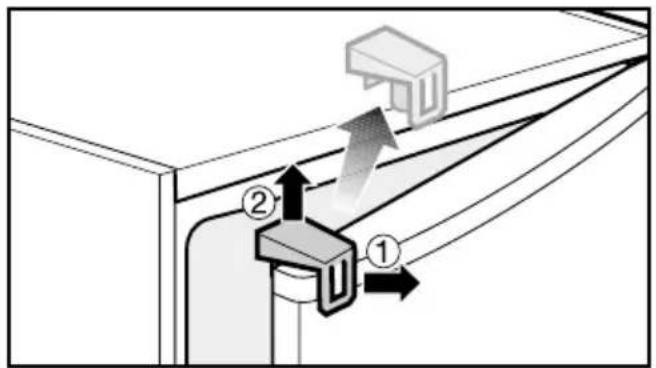

■ Entfernen Sie die Transportsicherungen von dem Gerät und entsorgen Sie sie.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

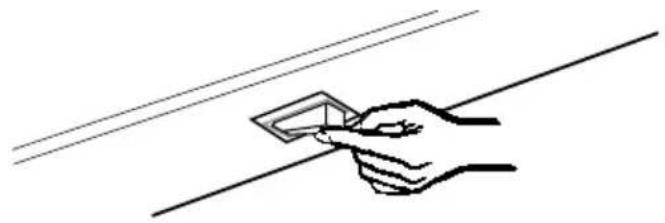

Gerät einschalten

■ Drücken Sie den Ein-/Aus-Schalter.

Eine Lampe der Temperaturanzeige blinkt. Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gerät ausschalten

■ Drücken Sie den Ein-/Aus-Schalter.

Alle Kontrollleuchten und Lampen erlöschen. Die Kühlung und die Innenbeleuchtung sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■ tauen Sie das Gerät ab und reinigen Sie es, und
■ lassen Sie die Geräte- und Gefrierfachtür etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossenen Türen Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
• je mehr Lebensmittel gelagert werden,
• je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der Kühlzone

In der Kühlzone empfehlen wir eine Kühltemperatur von 4 °C.

... in der Lagerzone

Für manche Lebensmittel wie z. B. Kartoffeln und verschiedene Weinsorten sind die Temperaturen in der Kühlzone zu kühl. Diese Lebensmittel sollten Sie in der Lagerzone aufbewahren.

In der Lagerzone herrschen 3 – 4 °C wärmere Temperaturen als in der Kühlzone.

... im Gefrierfach

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur einstellen

Die Temperatur in der Kühlzone können Sie über die Temperatur-Einstelltaste von +2 bis +8 °C einstellen.

Kältere Kühlzonen-Temperaturen bewirken auch kältere Gefrierfach-Temperaturen!

+°C

■ Drücken Sie die Temperatur-Einstelltaste so oft, bis die gewünschte Lampe der Temperaturanzeige leuchtet.

Temperaturanzeige

Die Temperaturanzeige auf dem Temperaturegehäuse zeigt im Normalbetrieb die Temperatur der wärmsten Stelle im Gerät an. Den einzelnen Temperaturanzeigen sind Temperaturbereiche zugeordnet, so dass die angezeigte Temperatur eine ungefähre Angabe ist.

Die leuchtende Lampe zeigt an, welche Temperatur eingestellt wurde. Ist die eingestellte Temperatur noch nicht erreicht, blinkt die Lampe.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischenräume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Funktion Superfrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion Superfrost einschalten.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

Superfrost einschalten

Die Funktion Superfrost muss

2 - 4 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion Superfrost eingeschaltet werden!

■ Drücken Sie die Superfrost-Taste, so dass die Taste leuchtet.

Die Temperatur im Gefrierfach sinkt, da das Gefrierfach so stark wie möglich gekühlt wird.

Während der Funktion Superfrost wird auch die Kühlzone stärker gekühlt!

Superfrost ausschalten

Die Funktion Superfrost schaltet sich automatisch nach ca. 54 Stunden aus. Die Taste leuchtet nicht mehr, und das Gefrierfach wird wieder mit normaler Leistung gekühlt.

SUPER

Um Energie zu sparen, schalten Sie die Funktion Superfrost aus, sobald eine konstante Gefrierraumtemperatur von mindestens -18 °C erreicht ist.

■ Drücken Sie die Superfrost-Taste, so dass die Taste nicht mehr leuchtet.

Die Kühlung arbeitet wieder mit normaler Leistung.

Verschiedene Kühlbereiche

Wegen der natürlichen Luftzirkulation stellen sich in der Kühlzone unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Kältester Bereich in der Kühlzone

Der kälteste Bereich in der Kühlzone ist direkt über den Gemüseschalen.

Verwenden Sie diesen Bereich für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

– Fisch, Fleisch, Geflügel,
– Wurstwaren, Fertiggerichte,
– Eier- oder Sahnespeisen / -gebäck
– frischer Teig, Kuchen-, Pizza-, Quicheteig,
– Rohmilchkäse und andere Rohmilchprodukte,
- folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Wärmster Bereich in der Kühlzone

Der wärmste Bereich in der Kühlzone ist ganz oben an der Tür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern in der Kühlzone. Hierzu gehören unter anderem:

• Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das Nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Gemüsesorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektarinen und Pfirsiche.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche nach vorn ziehen und zum Herausnehmen nach unten wegschwenken.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil unter das hintere Teil geschoben werden kann. Dadurch kann auf der unteren Abstellfläche höheres Kühlgut gestellt werden.

■Heben Sie den vorderen Teil der Abstellfläche etwas an, und ziehen Sie ihn ein wenig nach vorne.
■ Schieben Sie ihn dann vorsichtig entlang der Schiene unter den hinteren Teil der Abstellfläche.

Abstellborde / Flaschenborde herausnehmen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Achten Sie beim Einsetzen darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

(je nach Modell)

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Wurst- und Käseschublade

Zum Be- und Entladen heben Sie die Schublade leicht an, und ziehen Sie sie heraus.

Sie können Sie auch nach rechts oder links verschieben.

Möchten Sie die Schublade in der Höhe versetzen, dann tauschen Sie die Abstellflächen untereinander aus.

Soll die Schublade ganz aus dem Gerät herausgenommen werden, z. B. zur Reinigung, dann

■ nehmen Sie die Schublade und die Abstellfläche heraus.

■ Schieben Sie die Führungsschienen der Schublade rechts oder links von der Abstellfläche herunter.

Das Gefrierfach verwenden

Verwenden Sie das Gefrierfach zum

– Lagern von Tiefkühlkost,
- Herstellen von Eiswürfeln und Speiseeis,
- Einfrieren kleiner Mengen Lebensmittel.

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlzonentemperatur der Verkaufstruhe. Ist die Kühlzonentemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost sofort in das Gefrierfach.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebeln, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 - 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
• Schlauch-Folien aus Polyethylen
• Alu-Folien
• Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

• Gummiringen
• Kunststoff-Klipsen
• Bindfäden oder
• kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly- ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion Superfrost ein (siehe "Superfrost verwenden").

Einlegen

■ Legen Sie das Gefriergut breitflächig auf den Boden des Gefrierfaches, damit es möglichst schnell bis zum Kern gefriert.
■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfrieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
• bei Raumtemperatur,
• im Kühlschrank,
• im Dampfgarer.

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Eiswürfel bereiten

Füllen Sie die Eiswürfelschale zu dreiviertel mit Wasser, und stellen Sie sie auf den Boden einer Schublade.

Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.

Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließen- des Wasser halten.

Schnellkühlen von Getränken

Sollten Sie Getränkeflaschen zum Schnellkühlen in das Gefrierfach legen, nehmen Sie die Flaschen spätestens nach 1 Stunde wieder aus dem Gefrierfach, da die Flaschen sonst platzen!

Kühl- und Lagerzone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der Kühl- und der Lagerzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da die Kühl- und Lagerzone automatisch abtauen.

Das Tauwasser läuft über die Tauwas- ser-Rinnen und durch die Tauwas- ser-Ablaufrohre in ein Verdunstungssys- tem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinnen und Tauwasser-Ablauflöcher sauber halten.

Gefrierfach

Das Gefrierfach taut nicht automatisch ab, da die gefrorenen Lebensmittel nicht auftauen dürfen.

Durch den normalen Betrieb bilden sich auf der Verdampferfläche im Laufe der Zeit Reif und Eis. Dadurch verschlechtert sich die Kälteabgabe; der Stromverbrauch erhöht sich.

Schaben Sie die Reif- oder Eis- schichten nicht ab, da die Verdamp- ferfläche beschädigt werden kann. Das Gerät wird funktionsuntüchtig.

Tauen Sie das Gefrierfach von Zeit zu Zeit ab, jedoch spätestens, wenn sich eine ca. 5 mm dicke Eisschicht gebildet hat. Nutzen Sie die Zeit, wenn wenig oder kein Gefriergut im Gerät lagert.

Vor dem Abtauen

■ Nehmen Sie das Gefriergut heraus, und wickeln Sie es in mehrere Lagen Zeitungspapier oder in Decken ein.
■ Bewahren Sie das Gefriergut an einem kühlen Ort auf, bis das Gefrierfach wieder betriebsbereit ist.

Zum Abtauen

Führen Sie das Abtauen rasch durch. Je länger das Gefriergut bei Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Gefriergutes.

■ Schalten Sie das Gerät aus.
■ Lassen Sie die Tür des Gefrierfaches offen.
■ Saugen Sie das Tauwasser mit einem Schwamm auf.

Das Abtauen können Sie beschleunigen, indem Sie einen Topf auf einem Topfuntersetzer mit heißem (nicht kochendem) Wasser in das Gefrierfach stellen. In diesem Fall die Tür beim Abtauen geschlossen lassen, damit die Wärme nicht entweichen kann.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte sowie Kerzen in das Gerät, sonst wird der Kunststoff beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser, denn diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Nach dem Abtauen

■ Reinigen Sie das Gerät und trocknen Sie es.
Es darf kein Reinigungswasser durch die Tauwasser-Ablauflöcher gelangen.
■ Schalten Sie das Gerät ein.
■ Legen Sie das Gefriergut wieder in das Gefrierfach.

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, dass kein Wasser in den Temperaturregler oder in die Beleuchtung gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Vor dem Reinigen

■ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Tauen Sie das Gefrierfach ab.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

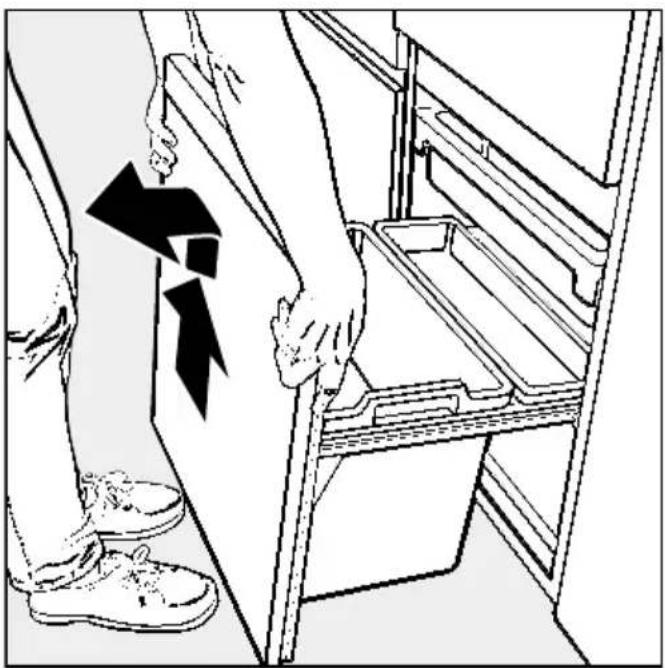

Nehmen Sie den Kühlwagen und die Auszugschale aus den Schienen:

■ Ziehen Sie die Auszugschale halb heraus, heben Sie sie vorne an, und ziehen Sie sie vollständig heraus.
■ Ziehen Sie den Kühlwagen ganz heraus.

■ Heben Sie ihn vorne stark an, und ziehen Sie ihn dabei vorsichtig nach vorne heraus.

Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand.

■ Reinigen Sie die Kühlzone und die Lagerzone mindestens einmal im Monat und das Gefrierfach nach jedem Abtauen.
■ Reinigen Sie die Tauwasser-Rinnen und die -Ablaufrohre häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Be- und Entlüftungsquerschnitte

■ Reinigen Sie die Be- und Entlüftungsquerschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubabla- gerungen erhöhen den Energieverbrauch.

Türdichtungen

Behandeln Sie die Türdichtungen nicht mit Ölen oder Fetten. Sie werden sonst mit der Zeit porös.

Reinigen Sie die Türdichtungen regelmäßig nur mit klarem Wasser, und trocknen Sie sie anschließend gründlich mit einem Tuch.

Nach dem Reinigen

■ Setzen Sie alle Teile in das Gerät.

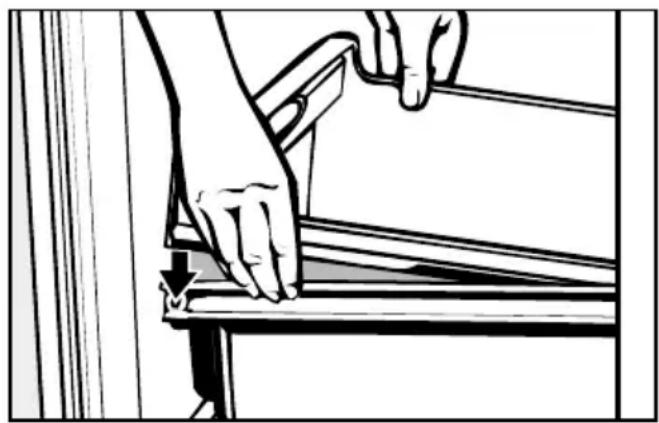

■ Setzen Sie den Kühlwagen in die Schienen, heben Sie ihn vorne stark an, und schieben Sie ihn gleichzeitig nach hinten, bis es nicht mehr geht. Setzen Sie ihn ab.

■ Setzen Sie die Auszugschale auf die vollständig herausgezogenen Schienen, und drücken Sie Auszugschale und Schienen zusammen. Achten Sie darauf, dass die Schienen wirklich in die Auszugschale einrasten.
■ Stecken Sie den Netzstecker in die Steckdose, und schalten Sie das Gerät ein.
■ Legen Sie die Lebensmittel in das Gerät, und schließen Sie die Geräte-türen.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... das Gerät nicht kühlt?

■ Prüfen Sie, ob das Gerät eingeschaltet ist.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... die Temperatur in der Kühlzone zu kalt ist?

■ Stellen Sie eine wärmere Temperatur ein.
■ Prüfen Sie, ob die Gefrierfachtür richtig geschlossen ist.
■ Wurde eine größere Menge Lebensmittel auf einmal eingefroren? Da die Kältemaschine dadurch sehr lange läuft, sinkt die Temperatur in der Kühlzone automatisch. Deshalb dürfen nie mehr als 2 kg Lebensmittel auf einmal eingefroren werden.
■ Die FunktionSuperfrost ist noch an. Die Kontrollleuchte leuchtet.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Lufteintrittsöffnung unten im Schranksockel und die Luft-austrittsöffnung oben im Schrankumbau zugestellt oder verstaubt sind.
■ Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.
■ Sehen Sie nach, ob das Gefrierfach eine stärkere Reifschicht hat. Trifft dies zu, tauen Sie das Gefrierfach ab.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... das Gefrierfach eine dickere Eis- schicht hat?

■ Prüfen Sie, ob sich die Tür des Gefrierfaches richtig schließen lässt.
■ Tauen Sie das Gefrierfach ab, und reinigen Sie es.

Eine dicke Eisschicht verringert die Kühlleistung, wodurch der Stromverbrauch steigt.

... keine Kontrollleuchte leuchtet, die Kältemaschine aber läuft?

Die Kontrollleuchten sind defekt. Rufen Sie den Kundendienst.

... eine Temperaturanzeige-Lampe blinkt?

Die eingestellte Temperatur ist noch nicht erreicht.

... die Innenbeleuchtung in der Kühlzone nicht mehr funktioniert?

■ Klemmt der Lichtkontakt-Schalter?

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

RIPER 2 4 5 6 8 ℃ 温度控制面板

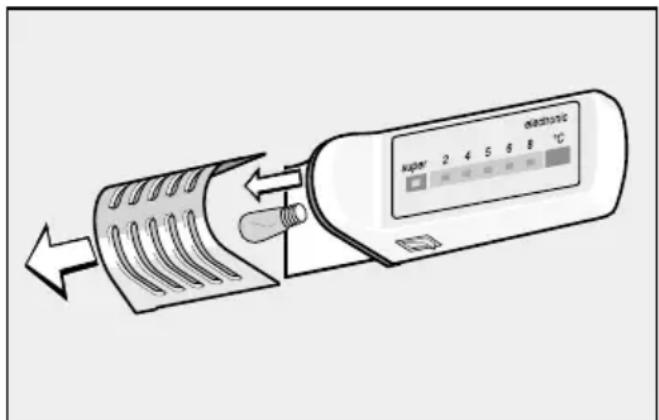

■ Ziehen Sie das Abdeckgitter nach vorne ab.
■ Wechseln Sie die Glühlampe.

Anschlussdaten der Glühlampe: 220 - 240 V, max. 15 W, Sockel E 14

■ Rasten Sie das Abdeckgitter wieder auf.

... die Innenbeleuchtung warm ist, obwohl die Gerätetür längere Zeit nicht geöffnet wurde?

Dies ist keine Störung. Das Gerät ist mit einer elektronischen Winterschaltung ausgerüstet, was folgendes bedeutet:

Wenn die Umgebungstemperatur unter 20 °C sinkt, springt bei Geräten ohne Winterschaltung die Kältemaschine sel- tener an. Im Gefrierfach würde es zu warm werden.

Die elektronische Winterschaltung bewirkt jedoch, dass dieses Gerät bei einer Umgebungstemperatur unterhalb von 20 °C die Innenbeleuchtung auch bei geschlossener Gerätetür mit verminderter Energie anschaltet, so dass die Kühlzone erwärmt wird.

... der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kundendienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Türen des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ganz normale Geräusche Wodurch entstehen sie?
Brrrrr... Das Brummen kommt vom	Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb.... Das Blubbern, Gur	geln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click.... Das Klicken ist immer dann	zu hören, wenn das Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr.... Bei einem Mehrzonen- oder No-Frost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen	Wodurch entstehen sie, und was können Sie dagegen tun?
Klappern, Rappeln, Klirren	Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand: Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

- den Miele Werkkundendienst.

D Deutschland

0800 - 22 44 666

A Österreich

050 800 300*

(* österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechsel- richtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden!

Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird. Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Ein nicht eingebautes Gerät kann kippen!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen, so dass das Gefriergut eventuell sogar antauen kann!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb muss der Möbelumbau so beschaffen sein, dass eine einwandfreie Be- und Entlüftung gewährleistet ist. Bei Miele Küchenmöbeln ist dies automatisch gegeben.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Die Luftzuführung erfolgt über den Sockel des Küchenschranks.

Der Belüftungsquerschnitt muss mindestens 200 cm² betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zuge- stellt werden.

Ebenfalls müssen sie regelmäßig von Staub gereinigt werden.

Vor dem Geräteeinbau

■ Nehmen Sie vor dem Einbau die Befestigungsleiste, das Kederband und anderes Zubehör aus dem Gerät bzw. von der äußeren Geräterückwand.
■ Entfernen Sie den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

522 327 61 1083,5 61 661 566,5 327 522 285 Ø2x12 19 285 a 538 533 1783 615 648,5 ≥50 ≥560 ≥550 1785+ 4 ≥200 cm²

Türanschlag wechseln

Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

Gerätetür

■ Ziehen Sie die Abdeckplatten ab.

■ Schrauben Sie die Scharniere an der Gerätetür ab.

■ Schrauben Sie die Scharniere auch am Gerät ab, und drehen Sie die Schrauben leicht in die Gegenseite.

■ Setzen Sie die Scharniere diagonal auf der Gerätetür um, und schrauben Sie sie auf der Gerätetür fest.

Wechseln Sie jetzt erst den An- schlag für die Gefrierfachtür, da das Montieren ohne Gerätetür einfacher ist.

Gefrierfachtür

■ Ziehen Sie den Bolzen aus der Ge-

frierfachtür, und hängen Sie die Gefrierfachtür aus.

■ Stecken Sie den oberen Bolzen auf die andere Seite, ebenso das Verschlussstück und den Schließhaken.
■ Verschließen Sie die freien Löcher mit den beiliegenden Stopfen.

■ Drehen Sie die Gefrierfachtür um 180°, und stecken Sie sie auf den oberen Bolzen. Stecken Sie den unteren Bolzen ein.

Gerätetür montieren

■ Hängen Sie die Gerätetür auf die vormontierten Schrauben, und ziehen Sie die Schrauben fest.
■ Verschließen Sie die freien Löcher mit den Abdeckplatten.

Alle Montageschritte werden an einem Gerät mit rechtem Türanschlag gezeigt. Sollten Sie den Türanschlag nach links gewechselt haben, beachten Sie diese Änderung bei den einzelnen Montageschritten.

Einbau in einen Raumteiler

Bei Einbau des Gerätes in einen Raumteiler muss die Rückseite der Einbaunische im Gerätebereich verblendet werden.

Einbaunische ausrichten

Vor Einbau des Gerätes den Einbau-schrank sorgfältig mit einer Wasserwaage ausrichten. Die Schrankecken müssen im 90° Winkel zueinander stehen.

Gerät vorbereiten

■ Schieben Sie die Befestigungsleiste in die Stegaufnahme ①, und schrauben Sie die Befestigungsleiste auf dem Gerät ②fest.

■ Kürzen Sie das magnetische Kederband auf Nischenhöhe.

■ Stecken Sie das Befestigungsteil unten auf das Gerät.

■ Klipsen Sie die Distanzstücke auf die Scharniere.

16 19

■ Nehmen Sie die Distanzstücke aus dem Zubehör heraus. Bei 19 mm dicken Nischenseitenwänden muss der obere Teil mit der Aufschrift "16" mit einer Schere abgetrennt werden.

Gerät einbauen

■ Schieben Sie das Gerät in die Einbaunische.

Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird!

A A D C B C

■ Schieben Sie das Gerät so tief in die Einbaunische, bis die Befestigungsleiste oben (A) und der Anschlag des Befestigungsteils unten (B) an der Möbelkante anliegen und die Scharniere bündig mit der Möbelvorderkante sind (C, D).

■ Drücken Sie das Gerät scharnierseitig an die Wand. Sollte der Abstand bei den Scharnieren (C und D) unterschiedlich sein, gleichen Sie den Unterschied durch Unterlegen des Gerätes aus.

■ Verschrauben Sie das Gerät seitlich ①, oben ② und unten ③ mit der Nische.
■ Klipsen Sie die Abdeckkappe ④auf.

■ Trennen Sie den Anschlag ①vom Befestigungsteil.

Möbeltüren befestigen

■ Schrauben Sie die Justierleisten von den Gerätetüren.

A A C B

■ Legen Sie die Frontplatte an den Nachbarfrontplatten oben bündig an (A), und zeichnen Sie die Oberkante der Gerätetür auf der Frontplatte an (B).

B C C B C 15 4

■ Zeichnen Sie mit einem Bleistift dünn die Mittellinie (C) auf beide Möbeltüren, und legen Sie die Justierleisten so auf die Möbeltüren, dass die Markierung in der Justierleiste auf der Mittellinie liegt. (siehe auch Kapitel "Einbaumaße")

■ Schrauben Sie die Justierleisten fest.

5,5

■ Drehen Sie die Justagebolzen in den Gerätetüren heraus, so dass ein Abstand von ca. 5,5 mm entsteht.

■ Hängen Sie die Möbeltüren auf die Justagebolzen ①, und schrauben Sie die Feststellschrauben von Hand ein ②.

ca. 2 mm A B C A C B

■ Schließen Sie die Gerätetüren, und kontrollieren Sie den Türabstand zu den umliegenden Möbeltüren. Der Türabstand sollte ca. 2 mm betragen.

■ Richten Sie die Möbeltüren zu den umliegenden Möbeltüren aus: Den Höhenausgleich A erreichen Sie durch Drehen der Justagebolzen, den Seitenausgleich B erreichen Sie durch Verschieben der Möbeltüren, und den Tiefenausgleich C erreichen Sie durch leichtes Drücken oder Ziehen der Möbeltüren.

■ Drehen Sie die Feststellschrauben fest.

■ Falls die Befestigungswinkel noch nicht am Gerät befestigt sind, befestigen Sie sie unten und seitlich an den Gerätetüren. Bei der Front des Kühlwagens wird seitlich kein Befestigungswinkel benötigt.

■ Verbinden Sie die Gerätetüren mit den Möbeltüren, indem Sie durch die Befestigungswinkel Schrauben drehen.

■ Setzen Sie die Abdeckteile auf.

A B

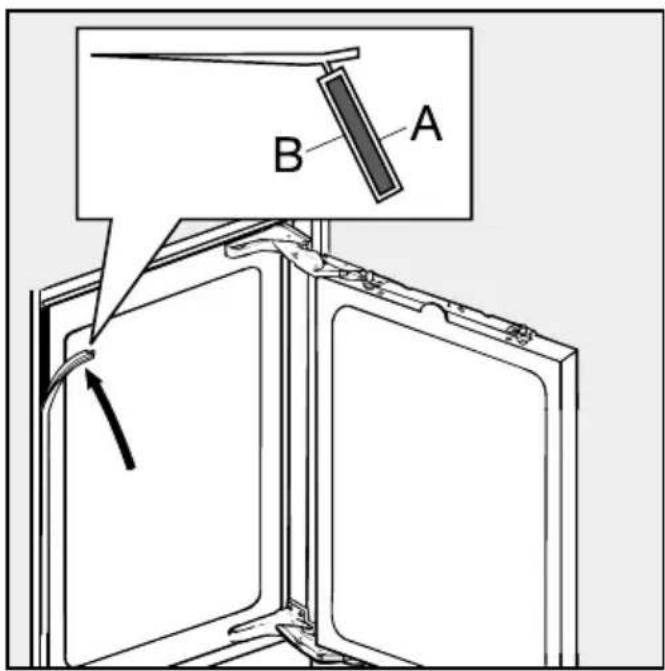

^ Stecken Sie das magnetische Kederband in den Spalt zwischen Gerät und Nischenseitenwand. (A = Geräteseite, B = Nischenwandseite)

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
