BEDIENUNGSANLEITUNG K 850 I-1 MIELE

Gebrauchs- und Montageanweisung

Kühlschrank mit PerfectFresh-Zone K 844 i-2 K 850 i-1

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 477 680

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Wie können Sie Energie sparen? 10

Gerät ein- und ausschalten....11

Bei längerer Abwesenheit 11

Die richtige Temperatur....12

... in der Kühlzone und in der PerfectFresh-Zone.... 12

... im Gefrierfach .... 12

Temperatur in der Kühlzone einstellen 12

Mögliche Einstellwerte für die Temperatur 13

Temperatur in der PerfectFresh-Zone einstellen 13

Temperaturanzeige 14

Superkühlen verwenden 15

Kühlzone gut nutzen 16

Verschiedene Kühlbereiche....16

Wärmster Bereich....16

Kältester Bereich 16

PerfectFresh-Zone verwenden 16

Bereich mit niedriger relativer Luftfeuchtigkeit ♠ 17

Bereich mit hoher relativer Luftfeuchtigkeit ♠♦♦ 17

Zum Kühlen ungeeignete Lebensmittel....17

Lebensmittel richtig lagern 18

Obst und Gemüse 18

Unverpackte tierische und pflanzliche Lebensmittel 18

Eiweißreiche Lebensmittel 18

Fleisch....18

Innenraum gestalten 19

Gefrieren und Lagern 20

Fertige Tiefkühlkost einlagern 20

Lebensmittel selbst einfrieren 20

Vor dem Einfrieren beachten 20

Verpacken....21

Einlegen 21

Auftauen von Gefriergut....21

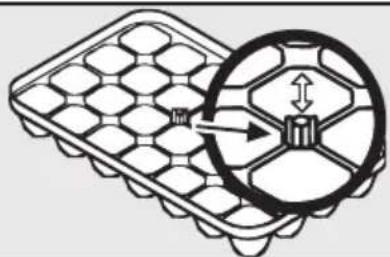

Eiswürfel bereiten 22

Schnellkühlen von Getränken 22

Abtauen 23

Kühlzone und PerfectFresh-Zone 23

Gefrierfach....23

Reinigen 25

Innenraum, Zubehör 25

Be- und Entlüftungsquerschnitte 25

Türdichtung 25

Was tun, wenn ...? 27

Ursachen von Geräuschen 29

Kundendienst 30

Elektroanschluss 31

Montagehinweise 32

Aufstellort 32

Klimaklasse....32

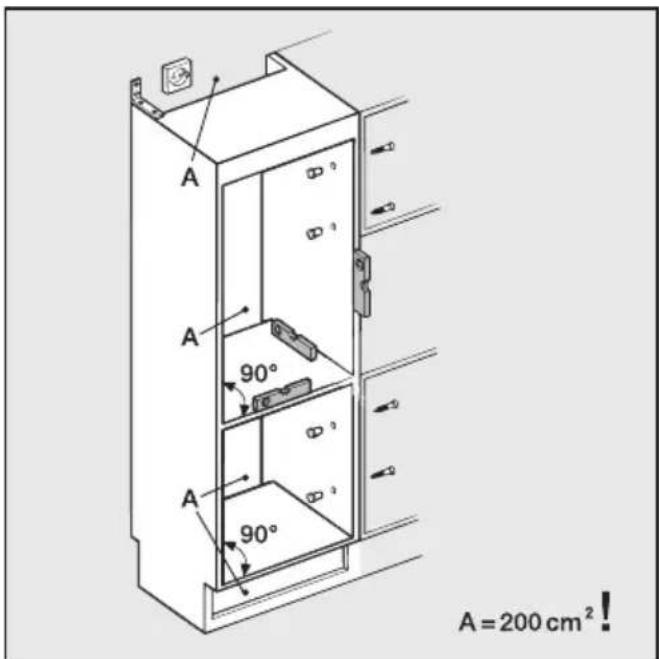

Be- und Entlüftung 32

Vor dem Geräteeinbau....32

Einbau in einen Raumteiler 33

Altes Gerät hatte eine andere Scharniertechnik? 33

Einbaumaße 34

Türanschlag wechseln 35

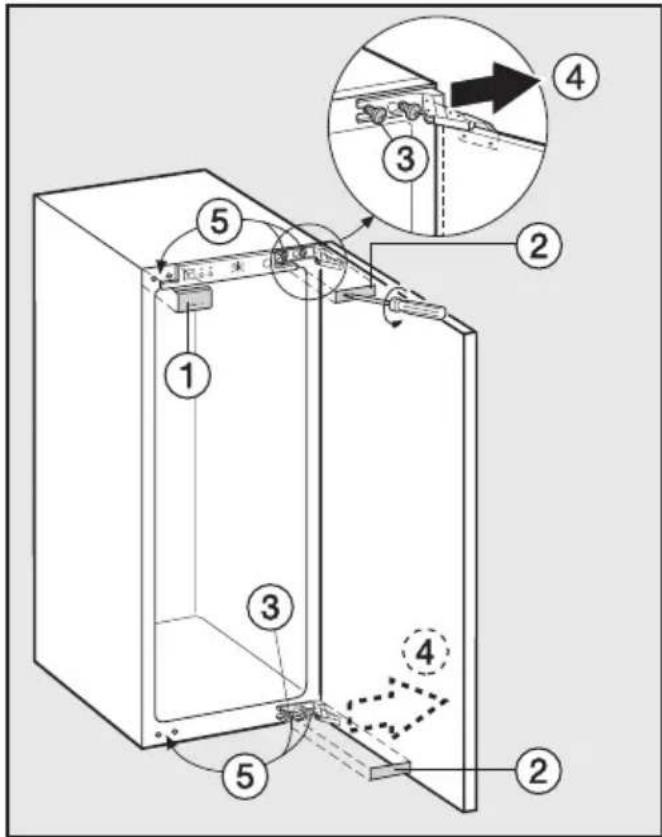

Gerätetür 35

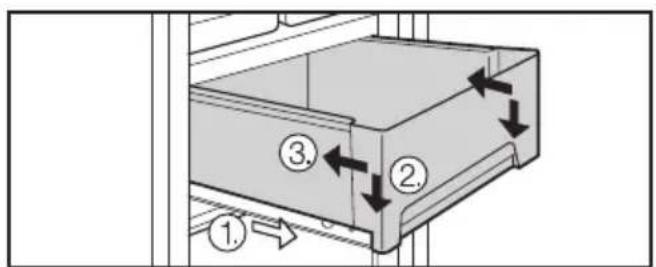

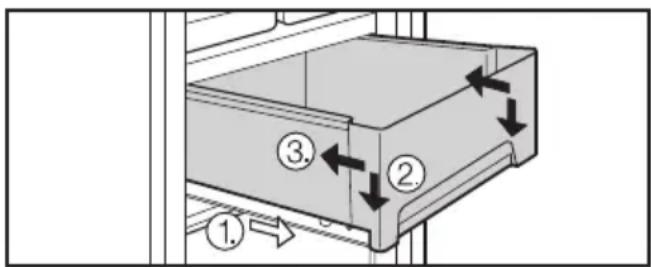

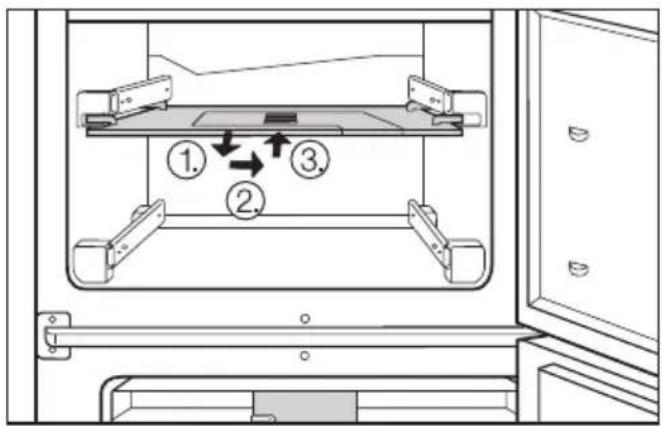

Schubfächer in der PerfectFresh-Zone 36

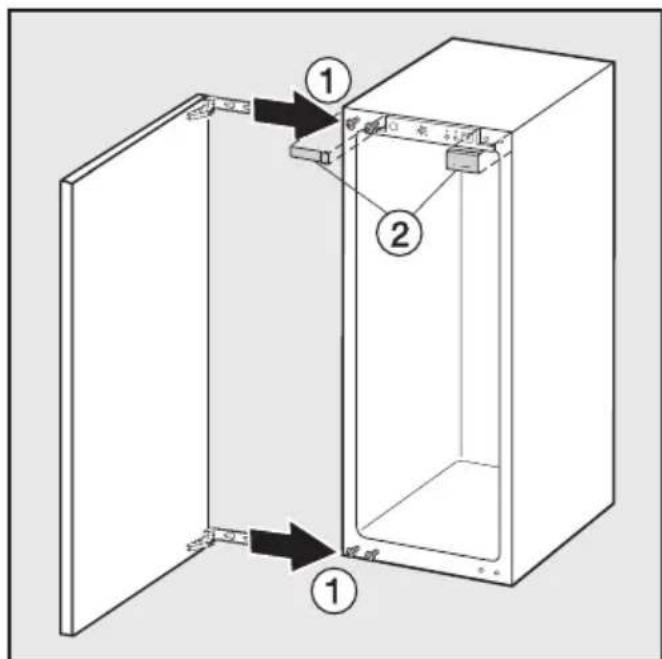

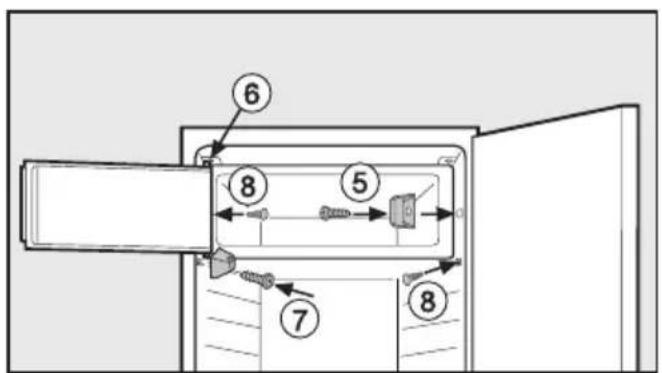

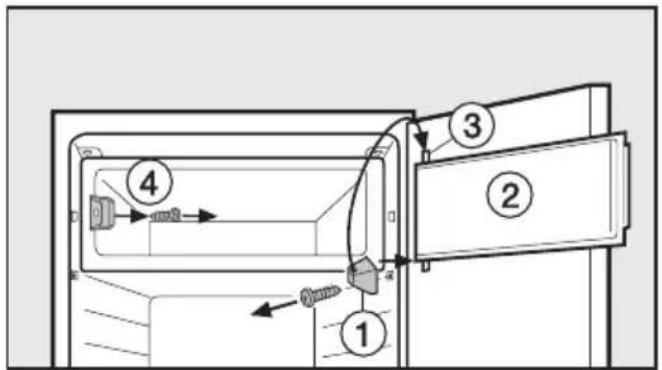

Gefrierfachtür....36

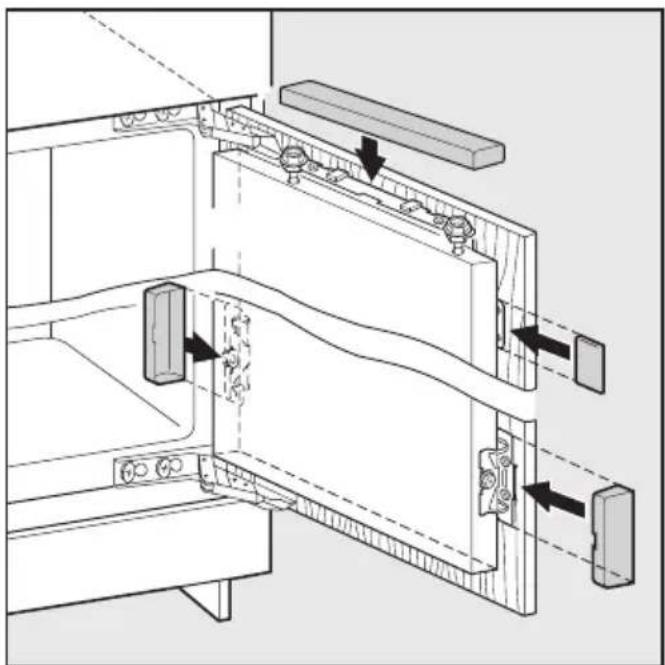

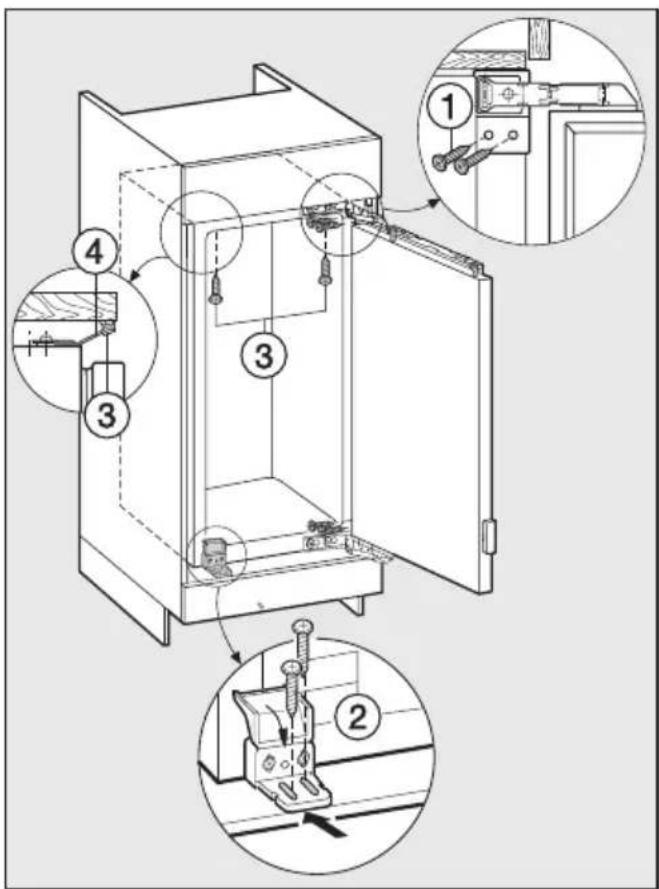

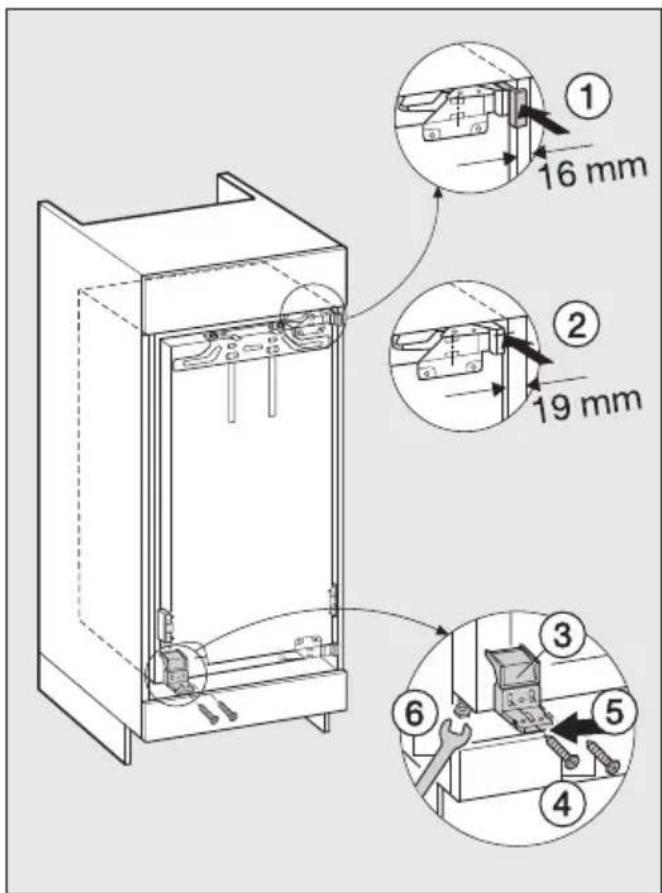

Gerät einbauen 38

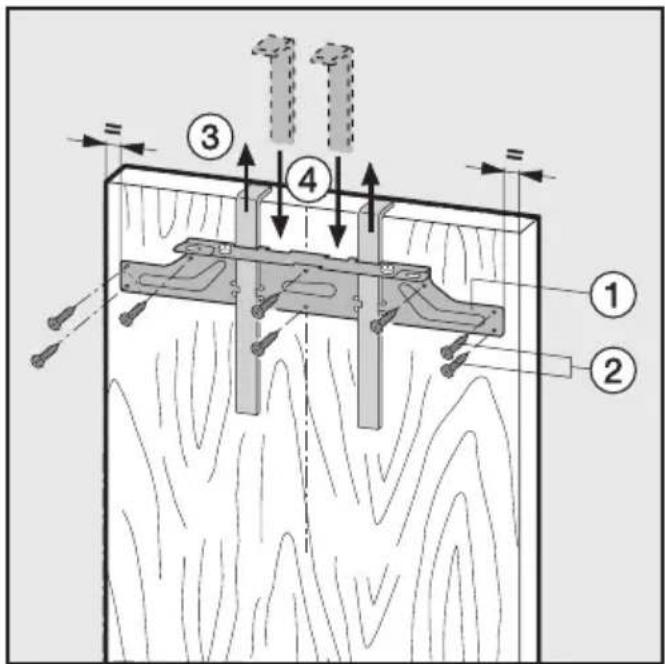

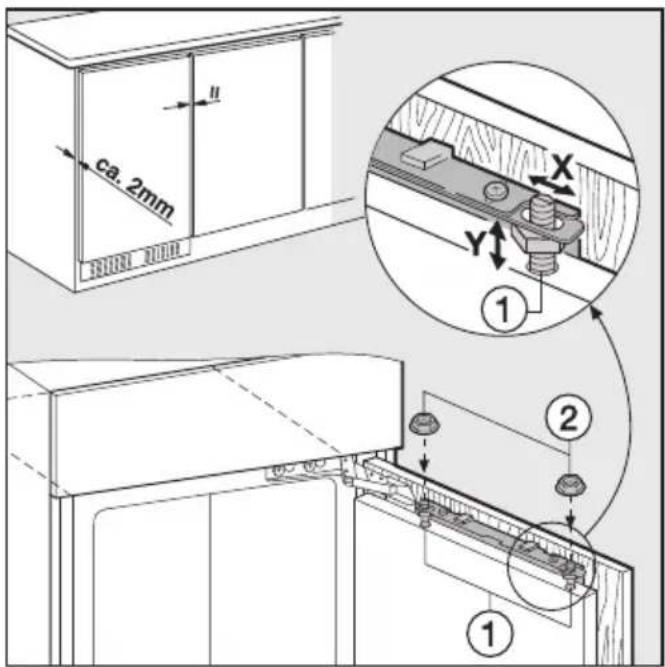

Möbeltür montieren 40

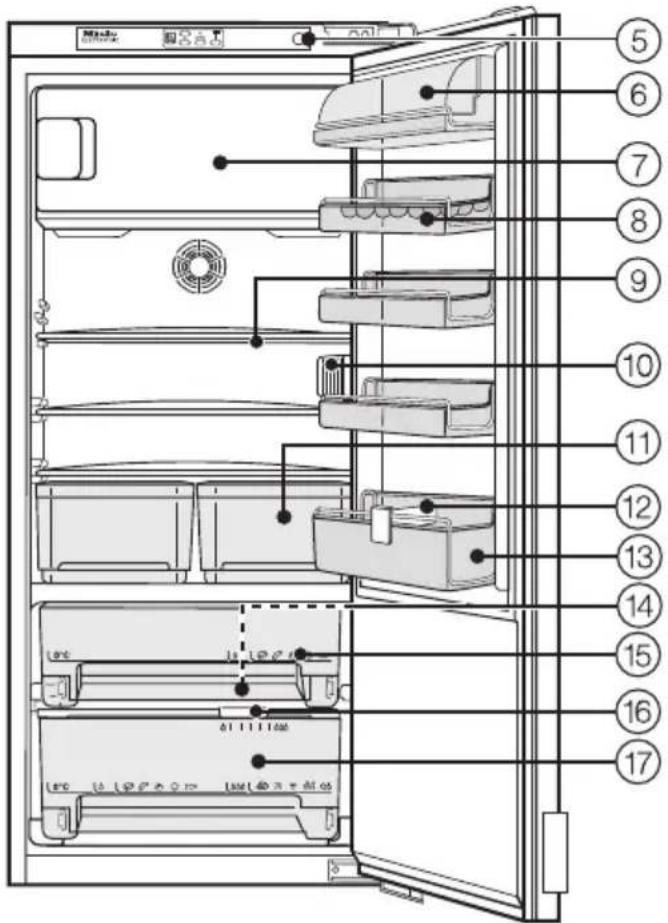

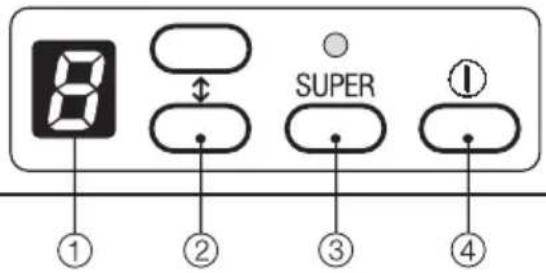

8 SUPER ① ② ③ ④

①Temperaturanzeige Kühlzone
②Tasten zum Einstellen der Temperatur in der Kühlzone (oben: wärmer; unten: kälter)

⑤ Lichtkontakt-Schalter
⑥Butter- und Käsefach
⑦Gefrierfach
⑧Eierablage
⑨Abstellfläche
⑩Innenbeleuchtung
⑪ Schalen für kälteempfindliches Obst und Gemüse
⑫Flaschenhalter*
⑬Flaschenbord
⑭Tauwasser-Rinne und Tauwasser-Ablaufloch
⑮Trockenfach PerfectFresh-Zone
⑯Regler zum Einstellen der Luftfeuchtigkeit im Feuchtefach
⑰Feuchtefach PerfectFresh-Zone * je nach Modell

③Superkühl-Taste und Kontrollleuchte
④Ein-/Aus-Taste

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
• ziehen Sie den Netzstecker,
• durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
• benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus dem Gefrierfach in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nähr- wert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Lagern Sie keine explosiven Stoffe im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, im Gefrierfach. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in das Gefrierfach legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die

Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

- Reif- und Eisschichten zu entfernen, - angefrorene Eiswürfelschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Verdecken Sie nicht die Luftein-trittsöffnung im Sockel und die Luftaustrittsöffnung oben im Schrank-umbau.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.
Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.
Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.

- Abknicken von Rohrleitungen.

- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen In belüftbaren Räumen	In geschlossenen, nicht belüftbaren Räumen.
	Geschützt vor direkter Sonnenbestrahlung	Bei direkter Sonnenbestrahlung.
	Nicht neben einer Wärmequelle (Heizkörper, Herd)	Wenn Standort neben einer Wärmequelle (Heizkörper, Herd) ist.
	Bei idealer Raumtemperatur um 20 °C	Bei hoher Umgebungstemperatur.
Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)	Bei mittlerer Reglereinstellung von 2 bis 3.	Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!
Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)	Kellerfach 8 bis 12 °C	Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C der Schalter ausgeschaltet ist!
	Kühlfach 4 bis 5 °C
	PerfectFresh-Zone nahe 0 °C
	Gefrierfach -18 °C
Gebrauch Tür nur bei Bedarf	so kurz wie möglich öffnen.	Häufiges und langes Türöffnen = Kälteverlust
	Lebensmittel gut sortiert einordnen.	Unordnung bedeutet durch Suchen lange Türöffnungszeiten.
	Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.	Warme Speisen im Gerät verursachen lange Kompressorlaufzeiten (Gerät versucht herunter zu kühlen)
	Lebensmittel gut verpackt oder gut abgedeckt einordnen.	Das Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verursacht Kälteleistungsverluste.
	Gefrierwaren zum Abtauen in die Kühlzone legen.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann
Abtauen Gefrierfach bei zent	meterdicker Eisschicht abtauen.	Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Vor dem ersten Benutzen

■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

■ Drücken Sie die Ein-/Aus-Taste.

In der Temperaturanzeige leuchtet ein Strich. Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gerät ausschalten

■ Drücken Sie die Ein-/Aus-Taste.

Die Temperaturanzeige erlischt, und die Kühlung ist ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,

■ ziehen Sie den Netzstecker,

■ tauen Sie das Gefrierfach ab,

■ reinigen Sie das Gerät, und

■ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossenen Türen Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der Kühlzone und in der PerfectFresh-Zone

In der Kühlzone empfehlen wir eine Kühltemperatur von 4 °C.

In der PerfectFresh-Zone wird die Temperatur automatisch geregelt und liegt im Bereich von 0 °C.

... im Gefrierfach

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur in der Kühlzone einstellen

Die Temperatur in der Kühlzone können Sie mit den beiden Tasten rechts neben der Temperaturanzeige einstellen.

Dabei bewirkt das Drücken der

oberen Taste: Temperatur wird wärmer unteren Taste: Temperatur wird kälter

Während des Einstellens wird die Ein- stell-Temperatur blinkend angezeigt.

Folgende Veränderungen können Sie in der Temperaturanzeige beim Drücken der Tasten beobachten:

• Erstes Mal drücken: Der zuletzt gewünschte Temperaturwert wird blinkend angezeigt.
• Jedes weitere Mal drücken: Der Temperaturwert verändert sich in 1 °C-Schritten.

- Taste gedrückt halten: Der Temperaturwert verändert sich fortlaufend.

Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzeige automatisch auf den tatsächlichen Temperaturwert, der momentan in der Kühlzone herrscht, umgestellt.

Wenn Sie die Temperatur verstellt haben, dann kontrollieren Sie die Temperatureanzeige bei wenig gefülltem Gerät nach ca. 6 Stunden und bei vollem Gerät nach ca. 24 Stunden. Erst dann hat sich die wirkliche Temperatur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu niedrig sein, stellen Sie die Temperatur neu ein.

Mögliche Einstellwerte für die Temperatur

Die Temperatur ist einstellbar:

– in der Kühlzone von 4 °C bis 9 °C
- Im Gefrierfach wird die Temperatur automatisch ungefähr bei -18 °C gehalten.

Temperatur in der PerfectFresh-Zone einstellen

In der PerfectFresh-Zone wird die Temperatur automatisch bei ca. 0 °C gehalten. Wenn Sie es jedoch wärmer oder kälter wünschen, da Sie z. B. Fisch lagern möchten, dann können Sie die Temperatur verändern.
■ Schalten Sie das Gerät durch Drücken der Ein-/Aus-Taste aus.

Die Temperaturanzeige erlischt, und die Kühlung ist ausgeschaltet.

■ Drücken Sie die beiden Tasten rechts neben der Temperaturanzeige gleichzeitig und halten Sie sie gedrückt, und

■ drücken Sie zusätzlich die Ein-/Aus-Taste.

In der Temperaturanzeige erscheint ein "b" im Wechsel mit einem Zahlenwert. Der Zahlenwert ist von 0 bis 9 einstellbar. Die werkseitige Einstellung ist 5. Bei einer Einstellung von 1 bis 4 werden eventuell Minustemperaturen erreicht. Lebensmittel können leicht gefrieren!

Mit den beiden Tasten rechts neben der Temperaturanzeige können Sie jetzt die Temperatur verändert.

Dabei bewirkt das Drücken der

oberen Taste: Temperatur wird wärmer unteren Taste: Temperatur wird kälter

■ Schalten Sie das Gerät durch Drücken der Ein-/Aus-Taste aus, dadurch wird die neue Temperatur übernommen.

Ist das Gerät ca. 2 min in dem Einstellmodus, ohne dass Sie eine Taste drücken, wird die neue Temperatur automatisch übernommen.

Temperaturanzeige

Die Temperaturanzeige in der Bedienblende zeigt im Normalbetrieb die Temperatur in der Mitte der Kühlzone an.

Liegt die Temperatur im Gerät nicht im möglichen Temperaturanzeigenbereich (0 °C bis 9 °C), leuchtet in der Temperaturanzeige nur ein Strich.

Die Temperaturanzeige blinkt, wenn eine andere Temperatur eingestellt wird.

Funktion Superkühlen

Mit der Funktion Superkühlen wird die Kühlzone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

Superkühlen einschalten

Das Superkühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

SUPER

■ Drücken Sie die Superkühl-Taste, so dass die Superkühl-Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

Superkühlen ausschalten

Die Funktion Superkühlen schaltet sich automatisch nach ca. 6 Stunden aus. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion Superkühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die Superkühl-Taste, so dass die Superkühl-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Verschiedene Kühlbereiche

Wegen der natürlichen Luftzirkulation stellen sich in der Kühlzone unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Wärmster Bereich

Der wärmste Bereich ist ganz oben an der Tür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Kältester Bereich

Der kälteste Bereich ist normalerweise im Kühlschrank direkt über den Gemüseschalen. In diesem Gerät ist der kälteste Bereich jedoch in den Fächern der PerfectFresh-Zone.

Verwenden Sie die kältesten Bereiche in der Kühlzone und in der Perfect-Fresh-Zone für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

– Fisch, Fleisch, Geflügel,
– Wurstwaren, Fertiggerichte,
– Eier- oder Sahnespeisen / -gebäck
- frischer Teig, Kuchen-, Pizza-, Quicheteig,
- Rohmilchkäse und andere Rohmilchprodukte,
- folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich

auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt..

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

PerfectFresh-Zone verwenden

Bei einer Temperatur von 0 - 3 °C in Verbindung mit einer hohen Luftfeuchtigkeit herrschen optimale Lagerbedingungen für frische Lebensmittel. Sie können so wesentlich länger ohne Frischeverlust gelagert werden als in der normalen Kühlzone.

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Achten Sie darauf beim Einkauf.

In der PerfectFresh-Zone wird die Temperatur automatisch nahe bei 0 °C gehalten.

Die PerfectFresh-Zone ist in zwei Bereiche unterteilt:

• Das Trockenfach hat eine relative Luftfeuchtigkeit von ca. 45 %.
• Das Feuchtefach hat einen Regler, mit dem Sie eine relative Luftfeuchtigkeit von 45 % bis 90 % stufenlos einstellen können. Dazu den Regler auf die gewünschte relative Luftfeuchtigkeit schieben.

Beachten Sie jedoch, dass die Luft-feuchtigkeit vom Feuchtigkeitsgehalt der eingelagerten Lebensmittel ab-hängt und davon, wie häufig das jeweilige Schubfach geöffnet wurde.

Bereich mit niedriger relativer Luftfeuchtigkeit ♠

■ Schieben Sie den Regler des Feuchtefaches ganz nach links ♠. Es stellt sich eine relative Luftfeuchtigkeit von ca. 45 % ein.

Dieser Bereich ist geeignet zum Lagern besonders empfindlicher Lebensmittel, wie frischer Fisch, Schalentiere, Fleisch, Geflügel, Wurst, Molkereiprodukte und Feinkostsalate.

Bewahren Sie die Lebensmittel nur zugedeckt oder verpackt auf.

Ausnahme: Fleisch

Bereich mit hoher relativer Luftfeuchtigkeit 🔊

■ Schieben Sie den Regler des Feuchtefaches ganz nach rechts ♠♦♦. Es stellt sich eine relative Luftfeuchtigkeit von ca. 90 % ein.

Dieser Bereich ist geeignet zum Lagern erntefrischer Produkte, wie Gemüse, Salate, Kräuter, Pilze, Kohl und einheimisches Obst.

Diese Lebensmittel gehören unverpackt in das Fach.

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern in der Kühlzone. Hierzu gehören unter anderem:

• Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel in der Regel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Gemüsesorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektari- nen und Pfirsiche.

Unverpackte tierische und pflanzliche Lebensmittel

Unverpackte tierische und pflanzliche Lebensmittel trennen. Sollen die Lebensmittel zusammen gelagert werden, dann unbedingt verpackt einlagern. Damit verhindern Sie, dass mikrobiologische Veränderungen entstehen.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Fleisch

Lagern Sie Fleisch offen in dem Fach mit einer niedrigen Luftfeuchtigkeit. (Folien und Gefäße öffnen.) Die Abtrocknung der Fleischoberfläche wirkt keimhemmend und begünstigt dadurch eine bessere Haltbarkeit. Verschiedene Fleischsorten dürfen sich nicht direkt berühren, sie müssen immer durch eine Verpackung getrennt werden. Dadurch wird vorzeitiges Verderben durch eine Keimübertragung vermieden.

Nehmen Sie die Lebensmittel ca. 30 - 60 Minuten vor dem Verzehr aus der PerfectFresh-Zone heraus. Erst bei Raumtemperatur können sich Aroma und Geschmack entfalten.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche bis zum Anschlag nach vorn ziehen und zum Herausnehmen vorne anheben.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann.

■Heben Sie die vordere halbe Glasplatte vorne leicht an, und schieben Sie sie vorsichtig unter die hintere Hälfte.

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

(je nach Modell)

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Schubfächer der Perfect-Fresh-Zone

■Zum Be- und Entladen ziehen Sie das jeweilige Schubfach ganz heraus, fassen Sie es hinten an, und heben Sie es nach oben hin ab.

■ Zum Einsetzen des Schubfaches, legen Sie das Schubfach auf die vollständig herausgezogenen Auszugsschienen ①. Die Auszugsschienen müssen vorne an die Schubfachfront anstoßen ②! Schieben Sie das Schubfach ein ③.

Das Gefrierfach verwenden

Verwenden Sie das Gefrierfach zum

– Lagern von Tiefkühlkost,
– Herstellen von Eiswürfeln,
- Einfrieren kleiner Mengen Lebensmittel.

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiekühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlzonentemperatur der Verkaufstruhe. Ist die Kühlzonentemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.
■ Legen Sie die Tiefkühlkost sofort in das Gefrierfach.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 - 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
• Schlauch-Folien aus Polyethylen
• Alu-Folien
• Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

• Gummiringen
• Kunststoff-Klipsen
• Bindfäden oder
• kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Einlegen

■ Legen Sie das Gefriergut breitflächig auf den Boden des Gefrierfaches, damit es möglichst schnell bis zum Kern gefriert.
■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
  – im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
  – bei Raumtemperatur,
• im Kühlschrank,
• im Dampfgarer.

Flache Fleisch- und Fischstücke können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Eiswürfel bereiten

(je nach Modell mit Verschlussbolzen)

■ Drücken Sie den Verschlussbolzen nach unten, und füllen Sie die Eiswürfelschale mit Wasser. Überflüssiges Wasser fließt durch die Abflussöffnung ab.
■ Drücken Sie den Verschlussbolzen nach oben, um die Eiswürfelschale zu verschließen, und stellen Sie sie auf den Boden des Gefrierfaches.
■ Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.
■ Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.

Schnellkühlen von Getränken

Zum Schnellkühlen von Getränken schalten Sie das Superkühlen ein, und legen Sie die Getränke in die Kühlzone.

Sollten Sie Flaschen in das Gefrierfach legen, nehmen Sie die Flaschen spätestens nach einer Stunde heraus, da die Flaschen sonst platzen!

Kühlzone und PerfectFresh-Zone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der Kühlzone und der PerfectFresh-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da Kühlzone und Perfect-Fresh-Zone automatisch abtauen.

Das Tauwasser läuft über eine Tauwas ser-Rinne und durch ein Tauwasser-Ab laufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu die Tauwasser-Rinne und das Tauwasser-Ablaufloch sauber halten.

Gefrierfach

Das Gefrierfach taut nicht automatisch ab, da die gefrorenen Lebensmittel nicht auftauen dürfen.

Durch den normalen Betrieb bilden sich auf der Verdampferfläche im Laufe der Zeit Reif und Eis. Dadurch verschlechtert sich die Kälteabgabe; der Stromverbrauch erhöht sich.

Schaben Sie die Reif- oder Eis- schichten nicht ab, da die Verdamp- ferfläche beschädigt werden kann. Das Gerät wird funktionsuntüchtig.

Tauen Sie das Gefrierfach von Zeit zu Zeit ab, jedoch spätestens, wenn sich eine ca. 5 mm dicke Eisschicht gebildet hat. Nutzen Sie die Zeit, wenn wenig oder kein Gefriergut im Gerät lagert.

Vor dem Abtauen

■ Nehmen Sie das Gefriergut heraus, und wickeln Sie es in mehrere Lagen Zeitungspapier oder in Decken ein.
■ Bewahren Sie das Gefriergut an einem kühlen Ort auf, bis das Gefrierfach wieder betriebsbereit ist.

Zum Abtauen

Führen Sie das Abtauen rasch durch. Je länger das Gefriergut bei Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Gefriergutes.

■ Schalten Sie das Gerät aus, ziehen Sie den Netzstecker oder drehen Sie die Sicherung heraus.
■ Lassen Sie die Tür des Gefrierfaches offen.
■ Saugen Sie das Tauwasser mit einem Schwamm auf.

Das Abtauen können Sie beschleunigen, indem Sie einen Topf auf einem Topfuntersetzer mit heißem (nicht kochendem) Wasser in das Gefrierfach stellen. In diesem Fall die Tür beim Abtauen geschlossen lassen, damit die Wärme nicht entweichen kann.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte sowie Kerzen in das Gerät, sonst wird der Kunststoff beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser, denn diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Nach dem Abtauen

■ Reinigen Sie das Gerät und trocknen Sie es.
Es darf kein Reinigungswasser durch das Tauwasser-Ablaufloch gelangen.
■ Schließen Sie das Gerät an und schalten Sie es ein.
■ Legen Sie das Gefriergut wieder in das Gefrierfach.

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuchtung gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät aus, ziehen Sie den Netzstecker oder drehen Sie die Sicherung heraus.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Tauen Sie das Gefrierfach ab.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Innenraum, Zubehör

■ Reinigen Sie die Kühlzone und die PerfectFresh-Zone mindestens einmal im Monat und das Gefrierfach nach jedem Abtauen.
■ Spülen Sie alle Teile von Hand.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Be- und Entlüftungsquerschnitte

■ Reinigen Sie die Be- und Entlüftungsquerschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubablaßerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und trocknen Sie sie anschließend mit einem Tuch gründlich.

Nach dem Reinigen

■ Setzen Sie alle Teile in die Kühlzone und PerfectFresh-Zone, und legen Sie die Lebensmittel ein.
■ Schließen Sie die Gerätetür.
■ Schließen Sie das Gerät an und schalten Sie es ein.
■ Schalten Sie das Superkühlen für einige Zeit ein, damit das Gerät schnell kalt wird.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... das Gerät nicht kühlt?

■ Prüfen Sie, ob das Gerät eingeschaltet ist. Die Temperaturanzeige muss leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... die Temperatur in der Kühlzone zu kalt ist?

■ Stellen Sie eine wärmere Temperatur ein.
■ Ist das Superkühlen eingeschaltet?
■ Prüfen Sie, ob die Gefrierfachtür richtig geschlossen ist.
■ Wurde eine größere Menge Lebensmittel auf einmal eingefroren? Da die Kältemaschine dadurch sehr lange läuft, sinkt die Temperatur in der Kühlzone automatisch. Deshalb sollen nie mehr als 2 kg Lebensmittel auf einmal eingefroren werden.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Lufteintrittsöffnung unten im Schranksockel und die Luft-austrittsöffnung oben im Schrankumbau zugestellt oder verstaubt sind.
■ Die Gerätetür und Gefrierfachtür wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.
■ Sehen Sie nach, ob das Gefrierfach eine stärkere Reifschicht hat. Trifft dies zu, tauen Sie das Gefrierfach ab.

... sich Wassertropfen unter den Glasplatten bilden, wenn in den Gemüseschalen z. B. feuchter Salat gelagert wird?

Dies ist keine Störung. Die Wassertropfen entstehen durch die hohe Luft-feuchtigkeit.

... die Temperaturanzeige blinkt?

In der Kühlzone wurde die Temperatur verstellt.

... in der Temperaturanzeige "F0" bis "F5" erscheint?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... das Gefrierfach eine dickere Eisschicht hat?

■ Prüfen Sie, ob sich die Tür des Gefrierfaches richtig schließen lässt.
■ Tauen Sie das Gefrierfach ab, und reinigen Sie es.

Eine dicke Eisschicht verringert die Kühlleistung, wodurch der Stromverbrauch steigt.

... die Innenbeleuchtung in der Kühlzone nicht mehr funktioniert?

■ War die Gerätetür länger geöffnet? Die Beleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

1 2 1

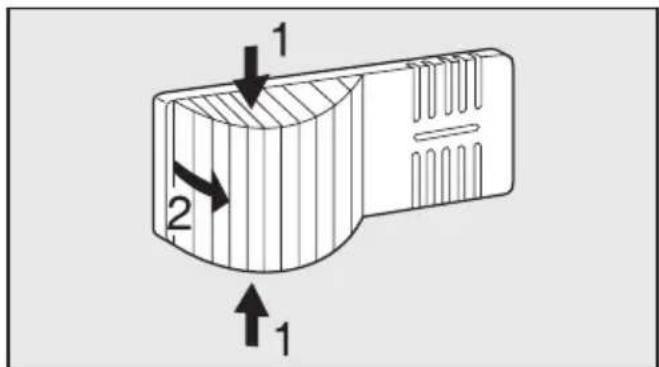

■ Die Lampenabdeckung seitlich zusammendrücken (1), ausrasten und hinten aushängen (2).

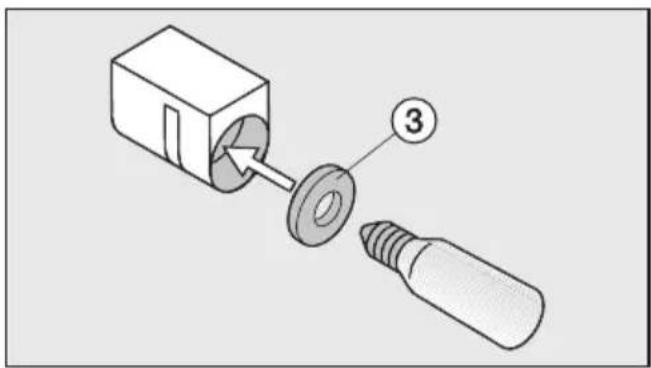

■ Drehen Sie die Glühlampe heraus, und wechseln Sie sie aus.

Anschlussdaten der Glühlampe: 220 - 240 V, max. 25 W, Sockel E 14.

■ Drehen Sie die neue Glühlampe in die Fassung. Beim Eindrehen auf sauberen Sitz der Dichtung (3) achten.
■ Die Lampenabdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

... der Boden der Kühlzone bzw. der PerfectFresh-Zone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Türen des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ganz normale Geräusche Wodurch entstehen sie?
Brrrrr... Das Brummen kommt vom	Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb.... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click.... Das Klicken ist immer dann zu hören, wenn das Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr.... Bei einem Mehrzonen- oder No-Frost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen	Wodurch entstehen sie, und was können Sie dagegen tun?
Klappern, Rappeln, Klirren	Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand: Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler oder

– den Miele Werkkundendienst.

D Deutschland 0800 - 22 44 666

Ⓐ Österreich 050 800 300* (* österreichweit zum Ortstarif)

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechsel- richtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschluss- leitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Ein nicht eingebautes Gerät kann kippen!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen, so dass das Gefriergut eventuell sogar antauen kann!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb muss der Möbelumbau so beschaffen sein, dass eine einwandfreie Be- und Entlüftung gewährleistet ist. Bei Miele Küchenmöbeln ist dies automatisch gegeben.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Die Luftzuführung erfolgt über den Sockel des Küchenschranks.

Der Belüftungsquerschnitt muss mindestens 200 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsöffnungen dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Vor dem Geräteeinbau

■ Nehmen Sie vor dem Einbau das Kederband und anderes Zubehör aus dem Gerät bzw. von der äußeren Geräterückwand.
■ Entfernen Sie den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

Einbau in einen Raumteiler

Bei Einbau des Gerätes in einen Raumteiler muss die Rückseite der Einbaunische im Gerätebereich verblendet werden.

Altes Gerät hatte eine andere Scharniertechnik?

Sollte Ihr altes Gerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Montieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie werden nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird. Alle erforderlichen Teile liegen bei oder können im Kundendienst angefordert werden.

Hat die Möbeltür Löcher für Topf- scharniere, verschließen Sie die Löcher mit den beiliegenden selbstklebenden Folien, da diese Löcher nicht mehr benötigt werden.

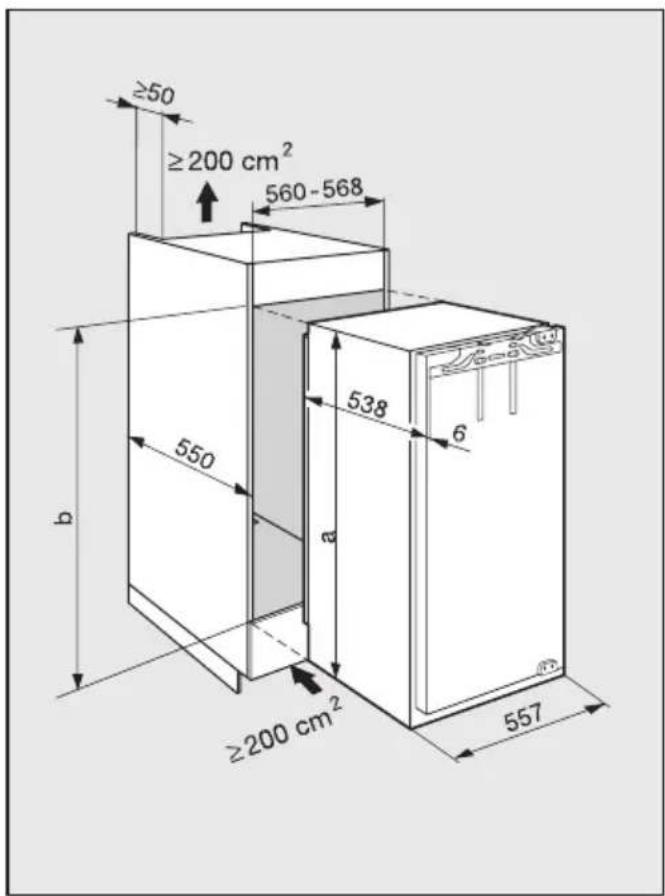

≥50 ≥200 cm² 560-568 538 6 b 550 a ≥200 cm² 557

	Gerätehöhe [mm]a	Nischenhöhe [mm]b
K 844 i-2 1216 1220 - 1236
K 850 i-1 1393 1397 - 1413

Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

Gerätetür

■ Öffnen Sie die Gerätetür.

■ Heben Sie die Abdeckteile ① von Hand und ② mit Hilfe eines Schlitz - Schraubendrehers ab.
■ Lösen Sie ein wenig die Befestigungsschrauben ③.
■ Schieben Sie die Gerätetür nach außen, und hängen Sie sie aus ④.
■ Drehen Sie die Befestigungsschrauben ③ ganz heraus, und schrauben Sie sie locker in die Gegenseite ein ⑤.

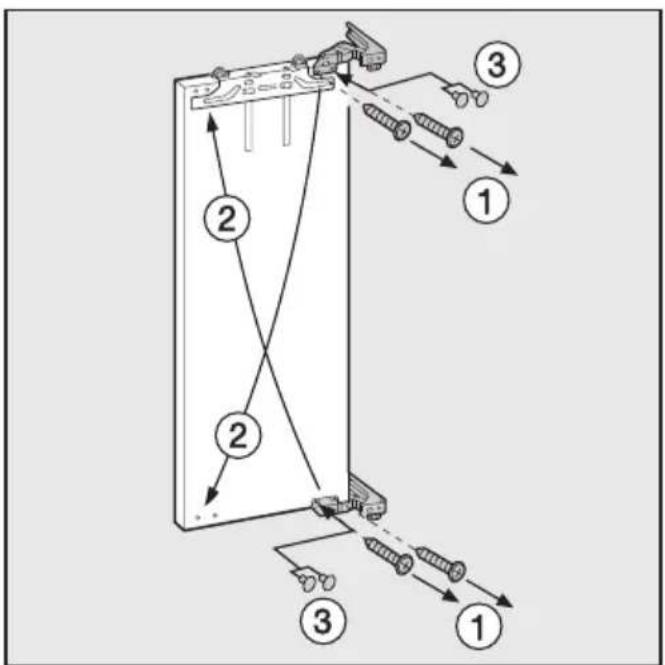

■ Drehen Sie die Schrauben ①heraus.

Die Scharniere nicht zusammen-klappen. Verletzungsgefahr!

■ Setzen Sie die Scharniere diagonal um ②.
■ Verschließen Sie die freigewordenen Löcher mit den beiliegenden Stopfen ③.

Wechseln Sie jetzt erst den Türanschlag der Gefrierfachtür und setzen Sie die Schubfächer in der Perfect-Fresh-Zone um. Das Montieren ist ohne Gerätetür einfacher.

Schubfächer in der PerfectFresh-Zone

■ Ziehen Sie das jeweilige Schubfach ganz heraus, fassen Sie es hinten an, und heben Sie es nach oben hin ab.

■ Ziehen Sie den Schubfach-Deckel nach vorne heraus ①.
■ Schieben Sie den Schubfach-Deckel in Richtung späterer Türöffnungsseite ②, und setzen Sie ihn wieder in die Führungsschienen ein.
■ Schieben Sie den Schubfach-Deckel in das Gerät ③, bis die Lagerzapfen einrasten.

■ Setzen Sie das Schubfach dicht zur Türöffnungsseite hin auf die vollständig herausgezogenen Auszugsschienen ①. Die Auszugsschienen müssen vorne an die Schubfachfront anstoßen ②! Das Schubfach rastet ein. Nun können Sie das Schubfach einschieben ③.

Achten Sie darauf, dass der Schubfach-Deckel das Schubfach wirklich zudeckt!

Gefrierfachtür

■ Schrauben Sie den Lagerbock ①ab, und nehmen Sie die Gefrierfachtür ② zusammen mit dem Lagerbock ab.
■ Setzen Sie den Lagerbock auf den oberen Stift der Gefrierfachtür ③, und drehen Sie die Gefrierfachtür, so dass der Lagerbock unten ist.
■ Schrauben Sie den Schließhaken ④ ab.

■ Drehen Sie den Schließhaken um 180°, und schrauben Sie ihn in der Gegenseite ein ⑤.

■ Setzen Sie die Gefrierfachtür oben ein ⑥, und schrauben Sie den Lagerbock fest ⑦.
■ Verschließen Sie die freigewordenen Löcher mit den Stopfen ⑧.

Gerätetür montieren

■ Schieben Sie die Gerätetür auf die vormontierten Schrauben ①, und ziehen Sie die Schrauben fest an.
■ Rasten Sie die Abdeckteile ②auf.

Alle Montageschritte werden an einem Gerät mit rechtem Türanschlag gezeigt. Sollten Sie den Türanschlag nach links gewechselt haben, beachten Sie diese Änderung bei den einzelnen Montageschritten.

Einbaunische ausrichten

A A 90° A 90° A = 200 cm²!

Vor Einbau des Gerätes den Einbauschrank sorgfältig mit einer Wasserwaage ausrichten. Die Schrankecken müssen im 90° Winkel zueinander stehen, da sonst die Möbeltür nicht an allen 4 Ecken des Schrankes anliegen wird.

Gerät vorbereiten

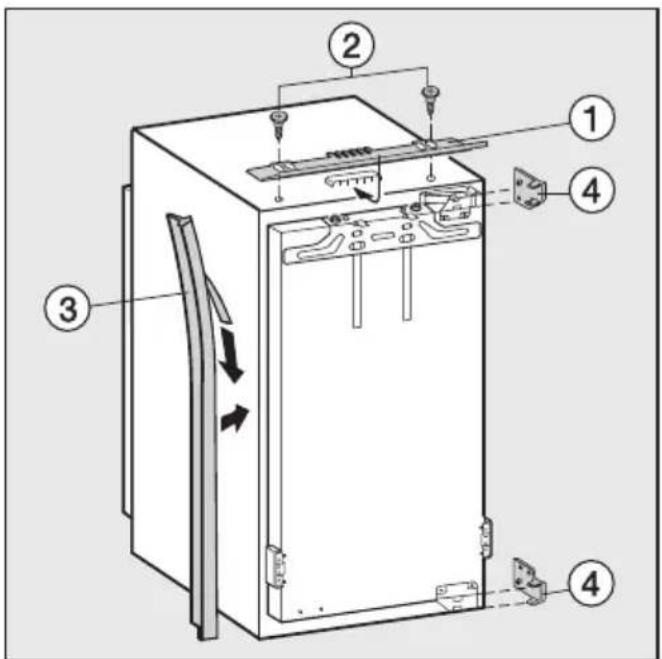

■ Schieben Sie die Ausgleichsblende ①in die Aufnahme und schrauben Sie sie mit Ansatzschrauben ②fest.

■ Nur bei 16 mm dicken Möbelwänden:

Kürzen Sie das Kederband ③ auf Nischenhöhe. Kleben Sie das Kederband auf die Geräteseite, auf der die Tür geöffnet wird. Klipsen Sie die Distanzteile ④ auf die Scharniere.

Gerät einbauen

■ Schieben Sie das Gerät in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird!

16 mm 2 19 mm 3 4 5 6

■ Je nach Möbelwandstärke schieben Sie das Gerät soweit ein, bis – die Distanzteile an die Möbelwand anschlagen ①(16 mm Wandstärke), – oder die Vorderkanten der Scharniere bündig mit der Möbelseitenwand sind ②(19 mm Wandstärke).

Die Ausgleichsblende darf nicht vor die Möbelkante stoßen, sie muss vollständig in der Nische verschwinden.

■ Drücken Sie das Gerät scharnier-seitig an die Wand.

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel gerade aus ⑥.

■ Schrauben Sie den Kunststoffwinkel ③ mit den Schrauben ④ (M5 x 22) an die Türöffnungsseite.

■ Schieben Sie das Gerät soweit ein, dass der Kunststoffwinkel bündig mit der Vorderkante des Möbelbodens ist ⑤.

■ Um das Gerät oben und unten mit dem Möbelschrank zu verbinden, - schrauben Sie die langen Spanplattenschrauben ①(4 x 19 mm) locker durch die Scharnierlaschen,

Gerät einbauen

• drehen Sie zwei lange Spanplatten-schrauben ②(4 x 19 mm) leicht durch die Langlochmitte im Kunststoffwinkel, und klappen Sie den Kunststoffwinkel nach unten,
• richten Sie die Ausgleichsblende ④ parallel zur Möbeldecke aus. Die Ausgleichsblende darf nicht hervorstehen!
• schrauben Sie die Schrauben ③ oben durch die Ausgleichsblende ④.
  ■ Schließen Sie die Gerätetür.

Möbeltür montieren

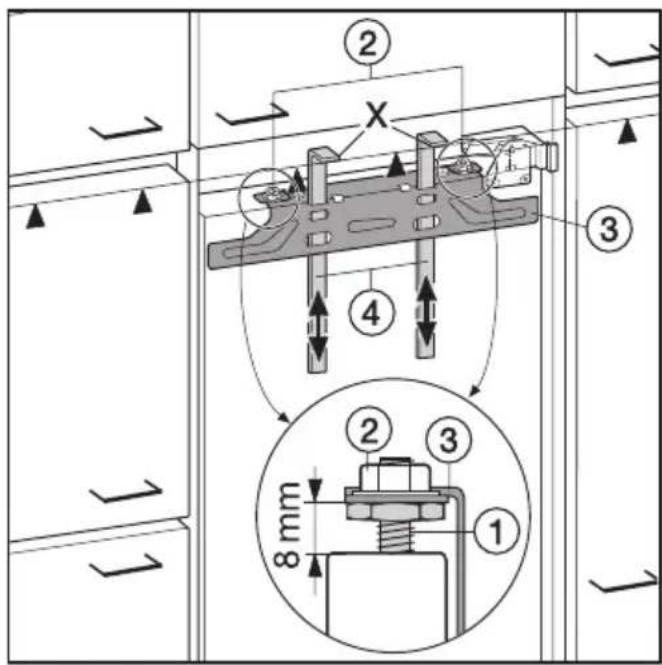

■ Stellen Sie den Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm ein ①.
■ Schieben Sie die Montagehilfen ④ auf Möbeltürhöhe: Die untere Anschlagkante X der Montagehilfen muss auf gleicher Höhe mit der Oberkante der zu montierenden Möbeltür sein, Zeichen ▲.

■ Schrauben Sie die Muttern ②ab, und nehmen Sie die Befestigungstraverse ③zusammen mit den Montagehilfen ab.

■ Zeichnen Sie dünn mit einem Bleistift eine Mittellinie auf die Innenseite der Möbeltür.
■ Hängen Sie die Befestigungstraverse mit den Montagehilfen ①auf die Innenseite der Möbeltür. Richten Sie die Befestigungstraverse mittig aus.
■ Schrauben Sie die Befestigungstraverse mit mindestens 6 kurzen Spanplattenschrauben ② (4 x 14 mm) fest. (Bei Kassettentüren nur 4 Schrauben am Rand verwenden).
■ Ziehen Sie die Montagehilfen nach oben heraus ③.
■ Drehen Sie die Montagehilfen, und stecken Sie sie ganz in die mittleren Schlitze der Befestigungstraverse ④.

■ Hängen Sie die Möbeltür auf die Justagebolzen ①.
■ Drehen Sie die Muttern ② locker auf die Justagebolzen.
■ Schließen Sie die Tür, und kontrollieren Sie den Türabstand zu den umliegenden Möbeltüren.
■ Richten Sie die Möbeltür zu den umliegenden Möbeltüren aus: Den Seitenausgleich X erreichen Sie durch Verschieben der Möbeltür, und den Höhenausgleich Y durch Drehen der Justagebolzen ①mit einem Schlitz-Schraubendreher.

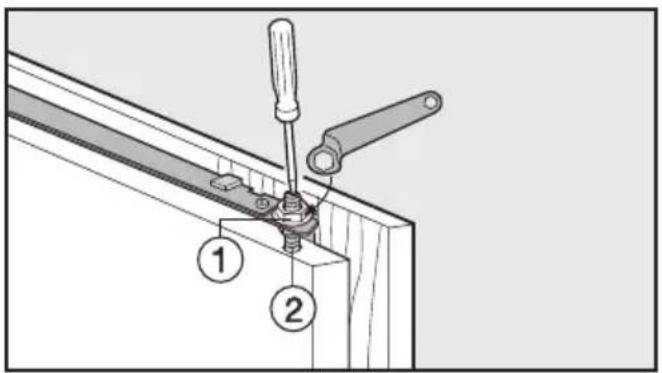

■ Ziehen Sie die Muttern ①an der Gerätetür fest, dabei den Justagebolzen ②mit einem Schlitz-Schrauben - dreher gegenhalten.

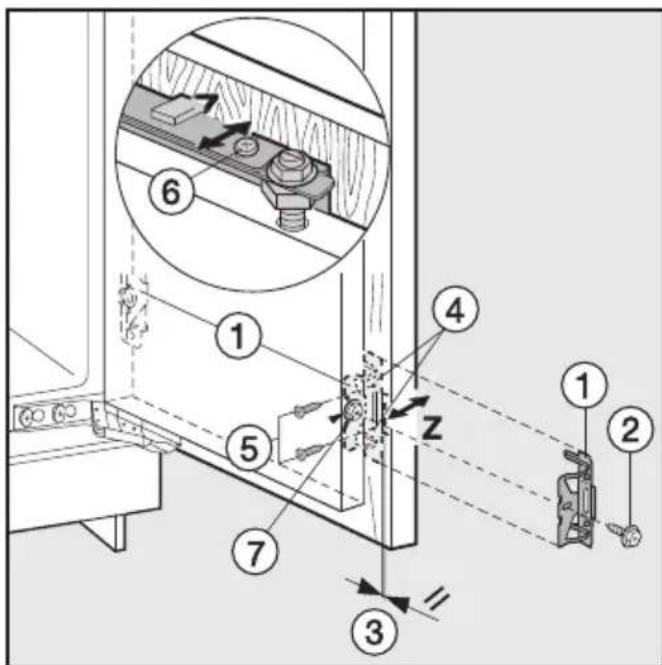

■ Gerätetür mit der Möbeltür verschrauben:
- Befestigungswinkel ①mit Sechskantschraube ②auf die vorgebohrten Löcher in der Gerätetür schrauben.
– Achten Sie auf die Bündigkeit der beiden Metallkanten ③(Symbol //).
- Bohren Sie die Befestigungslöcher ④vor, und drehen Sie die kurzen Spanplattenschrauben ⑤ (4 x 14 mm) ein.
- Richten Sie die Möbeltür in der Tiefe Z aus:

Lösen Sie die Schrauben oben an der Gerätetür ⑥, und die Schraube unten am Befestigungswinkel ⑦. Stellen Sie durch Verschieben der Möbeltür einen Luftspalt von 2 mm zwischen Möbeltür und Nischenvorderkante ein. Schließen Sie dazu die Tür, und richten Sie sich nach den nebenstehenden Möbeltüren.

(Bei großen oder geteilten Möbeltüren ein zweites Paar Befestigungswinkel ① im Griffbereich der Tür festschrauben. Dazu die vorgebohrten Löcher der Gerätetür verwenden.)

■ Setzen Sie die Abdeckteile auf.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
