BEDIENUNGSANLEITUNG F 7463 MIELE

Gebrauchs- und Montageanweisung

Gefrierschrank mit No-Frost-System

Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 225 761

Inhalt

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Gerät ein- und ausschalten

Verriegelung.... 10

Bei längerer Abwesenheit 11

Die richtige Temperatur

...im Gefrierraum....12

Temperatur einstellen.... 12

Mögliche Einstellwerte für die Temperatur 13

Temperaturanzeige 13

Die Leuchtkraft der Temperaturanzeige 13

Tonwarner

Temperaturalarm 14

Türalarm 14

Warnsystem einschalten 14

Warnton vorzeitig ausschalten. 14

Superfrost verwenden

Was passiert beim Einfrieren frischer Lebensmittel? 15

Funktion Superfrost 15

Superfrost einschalten 15

Superfrost ausschalten 15

Gefrieren und Lagern

Maximales Gefriervermögen 16

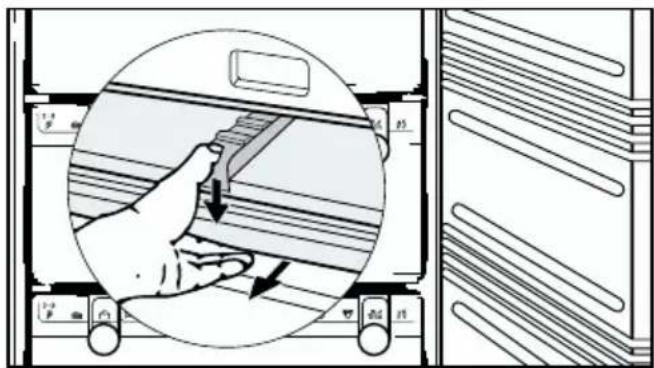

Isolationsplatte verwenden 16

Isolationsplatte herausnehmen. 16

Wichtig zu wissen! 16

Fertige Tiefkühlkost einlagern 17

Lebensmittel selbst einfrieren 17

Vor dem Einfrieren beachten 17

Verpacken. 18

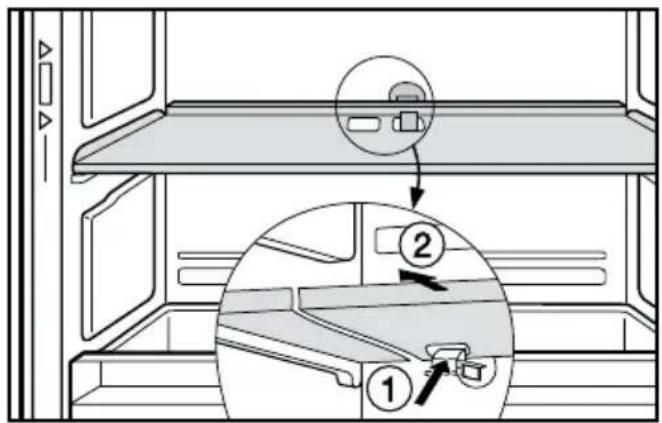

Einlegen 18

Gefrierkalender 19

Gefriergut-Merkersystem 19

Auftauen von Gefriergut. 19

Eiswürfel bereiten.... 20

Speiseeis herstellen 20

Schnellkühlen von Getränken 20

Gefriertablett nutzen 20

Kälte-Akku verwenden....21

Abtauen 22

Reinigen

Außenwände, Innenraum, Zubehör 23

Belüftungsgitter 23

Türdichtung 23

Rückseite - Metallgitter. 23

Störungen - Was tun? 25

Kundendienst 28

Elektroanschluss 29

Aufstellhinweise

Aufstellort 30

Klimaklasse.... 30

Be- und Entlüftung 30

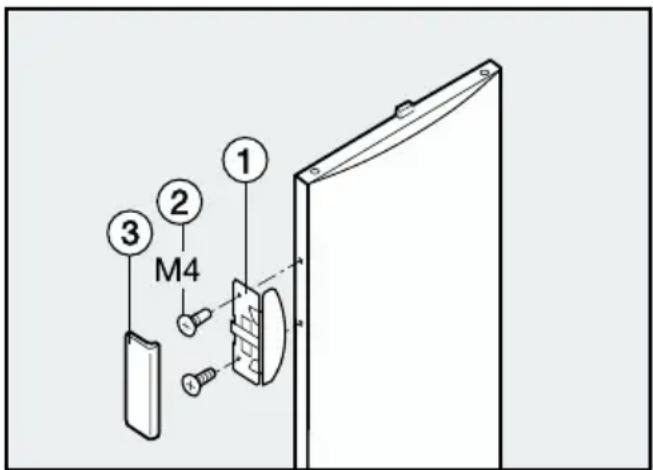

Griff befestigen.... 30

Gerät aufstellen 31

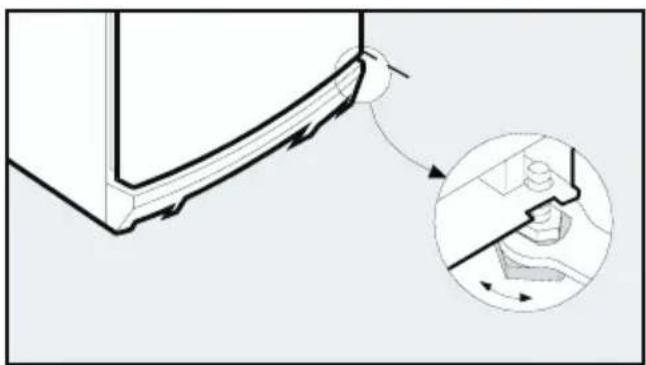

Gerät ausrichten 31

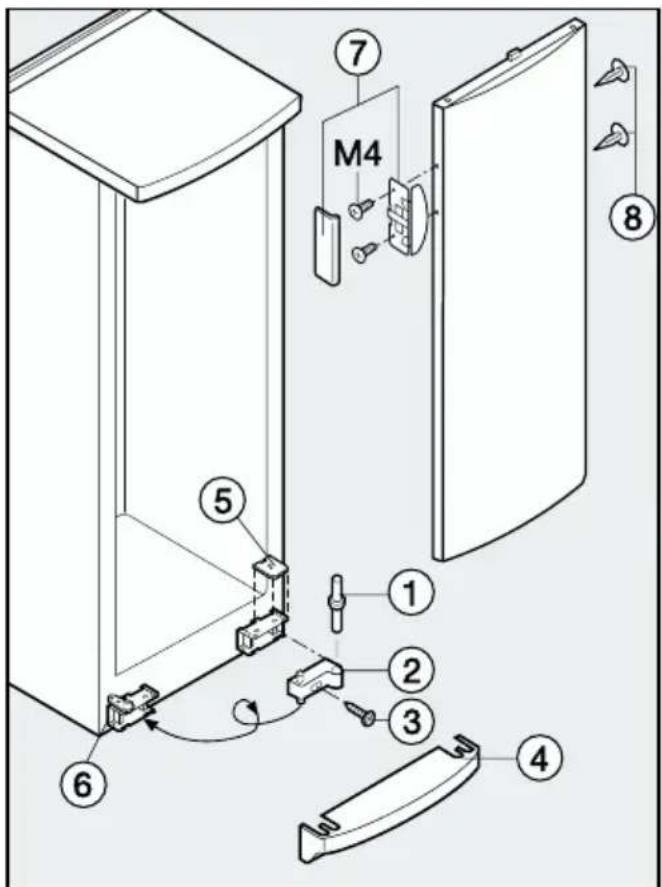

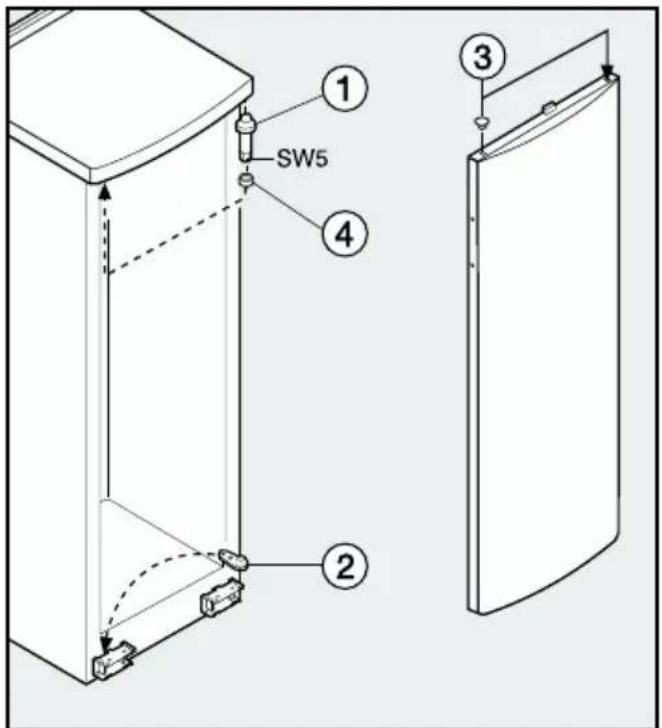

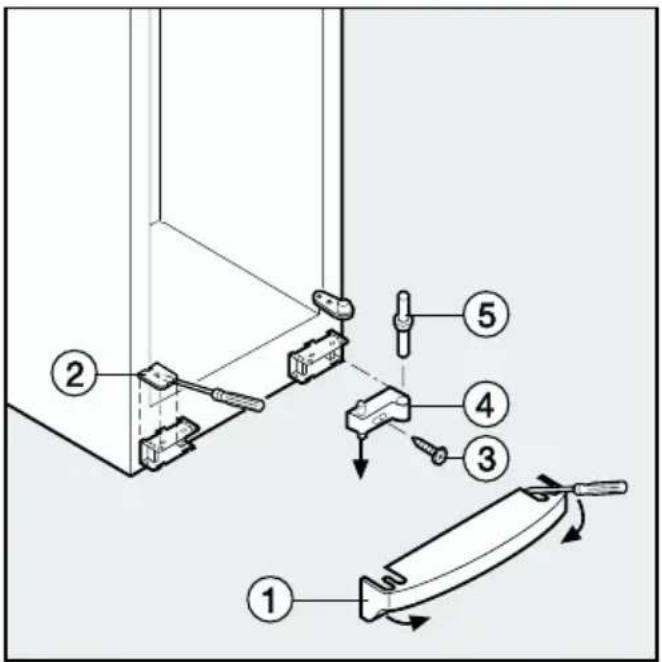

Türanschlag wechseln.... 32

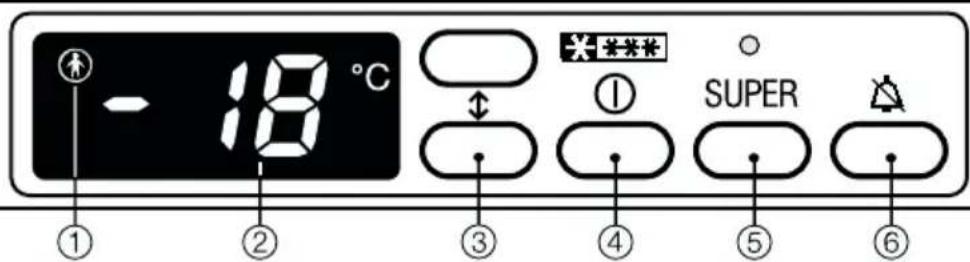

18°C ① ② ③ ④ ⑤ ⑥ SUPER

①Verriegelungs-Kontrollleuchte
②Temperaturanzeige
③Tasten zum Einstellen der Temperatur (oben: wärmer; unten: kälter)

④Ein-/Aus-Taste
⑤Superfrost-Taste und Kontrollleuchte
⑥Tonwarner-Taste

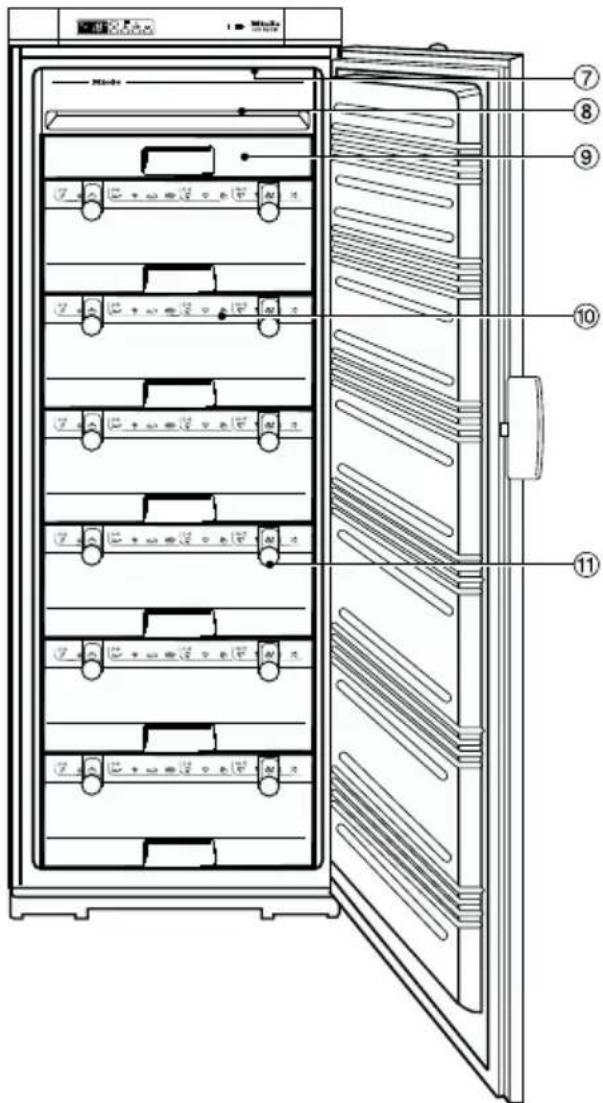

⑦Innenbeleuchtung
⑧No-frost-Einrichtung

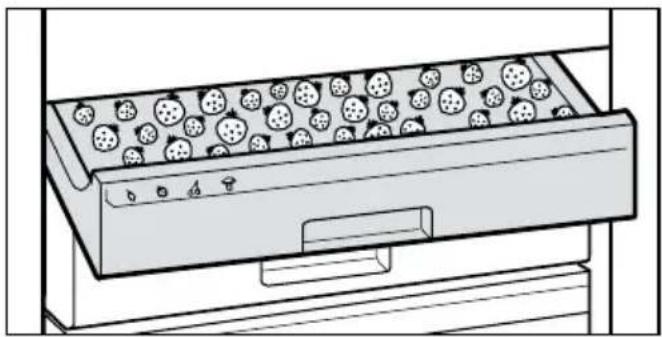

⑨Gefriertablett

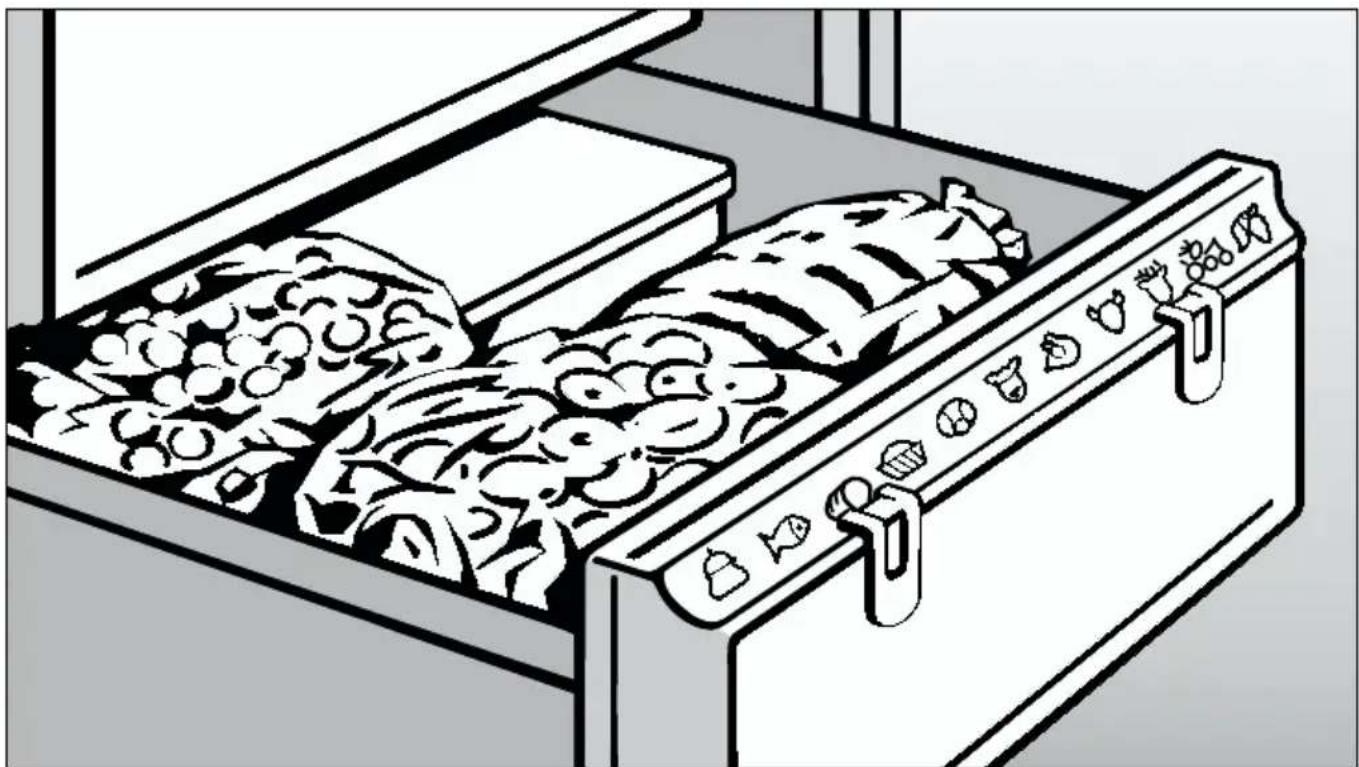

⑩Gefrierschubladen mit Gefrierkalender

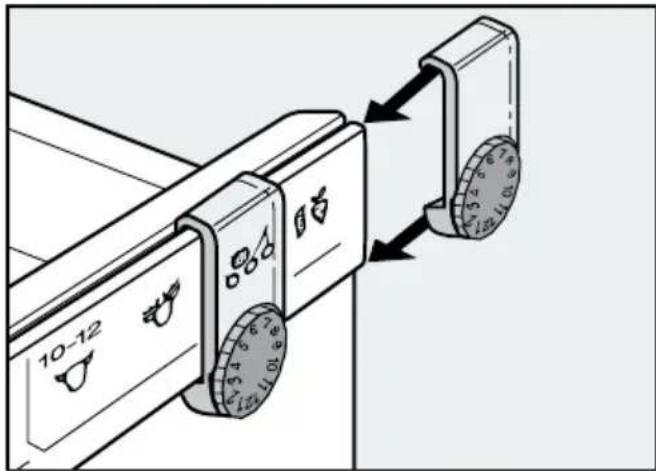

⑪Gefriergut-Merkersystem

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Ab-transport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Berücksichtigen Sie beim Entsorgen des Altgerätes auch die Hinweise unter „Sicherheitshinweise und Warnungen“.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchs-anweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.

Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende

Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus dem Gefrierschrank in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufgetaute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Lagern Sie keine explosiven Stoffe im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, im Gefrierraum. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in den Gefrierschrank legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen, – angefrorene Eiswürfelschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder

Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Verdecken Sie nicht die Belüftungsgitter des Gerätes.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.
Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.
Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

• Aufstechen der Kältemittelkanäle des Verdampfers.
• Abknicken von Rohrleitungen.
• Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Vor dem ersten Benutzen

■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Gerät einschalten

■ Drücken Sie die Ein-/Aus-Taste.

In der Temperaturanzeige leuchten Striche und ein Warnton ertönt. Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Warnton ausschalten

■ Drücken Sie die Tonwarner-Taste.

Der Warnton verstummt. In der Temperaturanzeige blinken die Striche solange, bis der eingestellte Temperaturbereich erreicht ist.

Kälte-Akku

Legen Sie den Kälte-Akku in die oberste Schublade oder raumsparend auf das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Gerät ausschalten

■ Drücken Sie die Ein-/Aus-Taste.

Die Temperaturanzeige erlischt, und die Kühlung ist ausgeschaltet. (Ist das nicht der Fall, ist die Verriegelung eingeschaltet!)

Verriegelung

Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten sichern.

Verriegelung einschalten

■ Drücken Sie die Tonwarner-Taste, und halten Sie sie gedrückt.
- Drücken Sie zusätzlich die Superfrost-Taste, und halten Sie beide Tasten gleichzeitig ca. 3 Sekunden lang gedrückt, bis die Verriegelungs-Kontrollleuchte ⚙ in der Temperaturanzeige leuchtet und ein Piepston er-tönt.

Das Gerät kann erst dann ausgeschaltet werden, wenn die Verriegelung wieder aufgehoben worden ist!

Verriegelung aufheben

■ Führen Sie dieselben Bedienschritte wie beim Einschalten der Verriegelung durch.

Die Verriegelungs-Kontrollleuchte in der Temperaturanzeige muss erlöschen. Das Gerät kann wieder jederzeit ausgeschaltet werden.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■ tauen Sie das Gerät ab und reinigen Sie es, und
■ lassen Sie die Gerätetür etwas geöffnet, um Geruchsbildung zu vermeiden.

... im Gefrierraum

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie zu einem Fertiggericht verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,

– je höher die Umgebungstemperatur des Gerätes ist.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

Temperatur einstellen

Die Temperatur können Sie mit den beiden Tasten neben der Temperaturanzeige einstellen.

Dabei bewirkt das Drücken der

oberen Taste: Temperatur wird wärmer unteren Taste: Temperatur wird kälter

Während des Einstellens wird die Ein- stell-Temperatur blinkend angezeigt.

Folgende Veränderungen können Sie in der Temperaturanzeige beim Drücken der Tasten beobachten:

• Erstes Mal drücken: Der zuletzt gewünschte Temperaturwert wird blinkend angezeigt.
• Jedes weitere Mal drücken: Der Temperaturwert verändert sich in 1 °C-Schritten.
• Taste gedrückt halten: Der Temperaturwert verändert sich fortlaufend.

Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzeige automatisch auf den tatsächlichen Temperaturwert, der momentan in der Gefrierzone herrscht, umgestellt.

Wenn Sie die Temperatur verstellt haben, dann kontrollieren Sie die Temperaturanzeige bei wenig gefülltem Gerät nach ca. 6 Stunden und bei vollem Gerät nach ca. 24 Stunden.

Erst dann hat sich die wirkliche Temperatur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu niedrig sein, stellen Sie die Temperatur neu ein.

Mögliche Einstellwerte für die Temperatur

Die Temperatur ist von -14 °C bis -28 °C einstellbar.

Das Erreichen der tiefsten Temperatur ist abhängig vom Aufstellort und der Umgebungstemperatur. Bei hoher Umgebungstemperatur ist die niedrigste Temperatur nicht unbedingt erreichbar.

Temperaturanzeige

Die Temperaturanzeige in der Bedienblende zeigt im Normalbetrieb die Temperatur der wärmsten Stelle im Gerät an.

Liegt die Temperatur im Gerät nicht im möglichen Temperaturanzeigebereich, d. h. unter 0 °C, leuchtet in der Temperaturanzeige nur ein Strich.

Die Temperaturanzeige blinkt, wenn

– eine andere Temperatur eingestellt wird,

- die Temperatur im Gerät um mehrere Grade angestiegen ist, als Hinweis für einen Kälteverlust.

Dieser kurzfristige Kälteverlust ist unbedenklich, wenn er dadurch entsteht, weil

• die Gerätetür einmal länger geöffnet bleibt, z. B. zum Entnehmen oder Einlagern einer größeren Menge Gefriergut,
  – Sie frische Lebensmittel einfrieren.

Ist die Temperatur für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich!

Die Leuchtkraft der Temperaturanzeige

Die Leuchtkraft der Temperaturanzeige ist bei Auslieferung des Gerätes auf gering eingestellt. Sobald die Tür geöffnet wird, eine Einstellung verändert wird oder ein Alarmzustand herrscht, leuchtet die Temperaturanzeige ca. 1 Minute mit größter Leuchtkraft.

Sie können die Leuchtkraft der Temperaturanzeige verändern:

• Heller: Tonwarner-Taste drücken, gedrückt halten und dabei die obere Taste neben der Temperaturanzeige drücken.
• Dunkler: Tonwarner-Taste drücken, gedrückt halten und dabei die untere Taste neben der Temperaturanzeige drücken.

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt ansteigen kann und um einen Energieverlust bei offen stehender Tür zu vermeiden.

Temperaturalarm

Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton. Gleichzeitig blinkt die Temperaturanzeige. Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und optische Signal erfolgt immer,

– wenn Sie die Gefrierzone einschalten.
- wenn Sie die Gerätetür lange geöffnet haben, z. B. um Gefriergut einzulegen, umzusortieren oder herauszunehmen.
- wenn Sie eine größere Menge Lebensmittel einfrieren.
– wenn ein längerer Stromausfall war.

Türalarm

Wenn die Gerätetür länger als ca. 60 Sekunden offen steht, ertönt der Warnton.

Warnsystem einschalten

Das Warnsystem ist automatisch immer funktionsbereit. Es muss nicht extra eingeschaltet werden.

Warnton vorzeitig ausschalten

Sobald der eingestellte Temperaturbereich in der Gefrierzone erreicht ist, verstummt der Warnton, und die Temperaturanzeige leuchtet konstant. Sollte Sie der Warnton jedoch stören, können Sie ihn vorzeitig ausschalten.

■ Drücken Sie die Tonwarner-Taste.

Der Warnton verstummt. Die Temperaturanzeige blinkt solange weiter, bis der Alarmzustand beendet ist. Danach leuchtet sie konstant. Damit ist das Warnsystem wieder funktionsbereit.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischen-räume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Funktion Superfrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion Superfrost einschalten.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

Superfrost einschalten

Die Funktion Superfrost muss 4 – 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion Superfrost eingeschaltet werden!

SUPER

■ Drücken Sie die Superfrost-Taste, so dass die Superfrost-Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

Superfrost ausschalten

Die Funktion Superfrost schaltet sich automatisch je nach eingelegter Lebensmittelmenge nach ca. 30 bis 60 Stunden ab. Die Kontrollleuchte erlischt und das Gerät arbeitet wieder mit normaler, energiesparender Kühlleistung.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild „Gefriervermögen ...kg/24 h“.

Isolationsplatte verwenden

(je nach Modell; als Zubehör erhältlich)

Für das Gerät gibt es eine Isolationsplatte, mit der Sie nicht benötigte Gefrierschubladen „abschalten“, d. h. isolieren können, um Energie zu sparen. Verwenden Sie diese Isolationsplatte, wenn Sie nur wenig Gefriergut im Gerät lagern.

Isolationsplatte herausnehmen

■ Drücken Sie auf die Feststelleiste in der Mitte der Isolationsplatte, und ziehen Sie die Isolationsplatte nach vorne heraus.

Wichtig zu wissen!

• Mindestens 2 Gefrierschubladen sind zum Gefrieren erforderlich. Alle anderen Schubladen können Sie je nach Bedarf „abschalten“ (isolieren).
  – Die Gefrierschubladen, die zum Einfrieren übrigbleiben sollen, müssen immer oben sein.
  – Die Isolationsplatte muss unterhalb der letzten Schublade, in welcher noch eingefroren werden soll, eingeschoben werden.
• Je weniger Schubladen gekühlt werden sollen, umso weniger Energie wird verbraucht. Durch Verwendung der Isolationsplatte können Sie deutlich Energie einsparen!

In den „abgeschalteten“ Schubladen keine Lebensmittel lagern, da größere, unkontrollierte Temperaturschwankungen auftreten können, wodurch die Lebensmittel verderben könnten.

Beispiel

Sie benötigen nur 2 Gefrierschubladen, um Ihr Gefriergut zu lagern.

■ Legen Sie das Gefriergut in die obersten 2 Schubladen. Alle anderen Schubladen sind leer.
■ Nehmen Sie die dritte Schublade heraus, und schieben Sie die Isolationsplatte unter die zweite Schublade.

Die restlichen unteren Schubladen werden nun „abgeschaltet“ (isoliert).

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlraumtemperatur der Verkaufstruhe. Ist die Kühlraumtemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.
■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.
■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel zu einem Fertiggericht verarbeitet haben (kochen oder braten), können Sie das Lebensmittel erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

- Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molke-reiprodukte, Backwaren, Speisere-ste, Eigelb, Eiweiß und viele Fertiggerichte.

• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollten Gemüse und Obst vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
  – Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.
• Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
  – Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

- Gummiringen

- Kunststoff-Klipsen

- Bindfäden oder

- kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Polyethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Einlegen

Außer in der untersten Gefrierschubla- de können die Lebensmittel überall in der Gefrierzone eingefroren werden. Größere Mengen sollten direkt auf die Kälteplatte zwischen der 2. und 3. Gefrierschublade gelegt werden, da dort die Lebensmittel besonders schnell und somit schonend eingefroren wer- den. Dazu die 2. Gefrierschublade her- ausnehmen.

Jede Gefrierschublade und die Kälteplatte zwischen der 2. und 3. Schublade können mit maximal 25 kg beladen werden!

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen oder auf die Kälteplatte, damit das Gefriergut möglichst schnell bis zum Kern gefriert.
■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Zum Einfrieren von großem Gefriergut, wie z. B. Pute oder Wild, kann der Boden zwischen der 2. und 3. Schublade herausgenommen werden:

■ Nehmen Sie die zweite obere Gefrierschublade heraus.

■ Drücken Sie hinten unter der Kälteplatte den Haken nach unten ①, und ziehen Sie die Kälteplatte nach vorne heraus ②.

Wenn Sie die Kälteplatte wieder einsetzen wollen, schieben Sie die Kälteplatte nach hinten, und rasten Sie sie hörbar ein.

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 – 12 dargestellt.

10-12

■ Schieben Sie die Plakette vom Rand der Gefrierschublade auf die Führungsschiene.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart „Heißluft“ oder bei „Auftauen“,
• bei Raumtemperatur,
• im Kühlschrank.

Flache Fleisch- und Fischstücke können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zuge-deckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel zu einem Fertiggericht verarbeitet haben (kochen oder braten), können Sie das Lebensmittel erneut einfrieren.

Eiswürfel bereiten

Füllen Sie die Eiswürfelschale zu dreiviertel mit Wasser, und stellen Sie sie auf den Boden einer Gefrierschublade.

Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.

Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließen- des Wasser halten.

Speiseeis herstellen

Verwenden Sie eine Eiswürfelschale ohne Würfelgitter. Das Gefrieren dauert je nach Fettgehalt der Eismasse etwas länger als bei Wassereis.

Das Speiseeis löst sich leicht aus der Schale, wenn Sie die Schale kurz in Leitungswasser stellen.

Schnellkühlen von Getränken

Sollten Sie Getränkeflaschen zum Schnellkühlen in das Gerät legen, nehmen Sie die Flaschen spätestens nach 1 Stunde wieder heraus, da die Flaschen sonst platzen!

Gefriertablett nutzen

Auf dem Gefriertablett können Sie Beeren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren. Das Gefriergut bleibt weitgehend in seiner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■ Legen Sie das Gefriergut locker auf das Gefriertablett.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Kälte-Akku verwenden

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel oder raumsparend in das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

Abtauen

Das Gerät ist mit einem „No-frost“-System ausgerüstet, wodurch das Gerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an!

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte „scheuermittelfreie“ Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Belüftungsgitter gelangt.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

■ Das Gerät muss jetzt ausgeschaltet, das Gefriergut an einem kühlen Ort gelagert und die Gefrierschubladen alle außerhalb des Gerätes sein.

Außenwände, Innenraum, Zu- behör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine.

■ Wischen Sie die Außenwände, Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Tür des Gerätes geöffnet.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■ Schließen Sie die Gerätetür, und schalten Sie das Gerät ein.
■ Schalten Sie die Funktion Superfrost ein, damit das Gerät schnell kalt wird. Die Kontrollleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in das Gerät, sobald die Temperatur im Gerät tief genug ist.
■ Schalten Sie die Funktion Superfrost durch Drücken der Superfrost-Taste aus.
Die Kontrollleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... nach dem Einschalten des Gerätes, insbesondere nach der ersten Inbetriebnahme, ungewöhnliche Geräusche zu hören sind?

Schalten Sie das Gerät zunächst aus, um folgende Dinge zu überprüfen:

■ Steht das Gerät fest und eben?
■ Sehen Sie nach, ob nebenstehende Möbel bei laufender Kältemaschine in Schwingung gesetzt werden.
■ Haben Sie darauf geachtet, dass alle Teile an der Geräterückwand frei schwingen können?
■ Haben Sie den Kabelhalter von der Geräterückseite entfernt? Er könnte Schwingungsgeräusche verursachen.
■ Sitzen die herausnehmbaren Teile richtig im Gerät?

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

... das Gerät nicht kühlt?

■ Prüfen Sie, ob das Gerät eingeschaltet ist. Die Temperaturanzeige muss leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gerätetür nicht mehrmals hintereinander öffnen läßt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur im Gerät zu kalt ist?

■ Stellen Sie Temperatur wärmer ein.
■ Die Funktion Superfrost wurde vergessen auszuschalten. Die Kontrollleuchte ist an.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zu- nehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ob das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes staubig ist.
■ Die Gerätetür wurde häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetür richtig schließen läßt.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... der Warnton ertönt und die Temperaturanzeige blinkt?

■ Steht die Gerätetür schon länger als ca. 60 Sekunden offen?

Wenn nicht, dann ist der Gefrierraum in Abhängigkeit von der eingestellten Temperatur zu warm, weil

■ die Gerätetür häufig geöffnet wurde oder große Mengen Lebensmittel frisch eingefroren wurden.
■ die Belüftungsgitter verdeckt wurden.
■ ein längerer Stromausfall war.

Wenn die Störungen behoben wurden, leuchtet die Temperaturanzeige konstant und der Warnton verstummt.

... in der Temperaturanzeige ein Strich leuchtet/blinkt?

Kontrollieren Sie ca. 6 Stunden nach dem Einschalten des Gerätes die Temperaturanzeige. Es wird nur dann eine Temperatur angezeigt, wenn die Temperatur im Gerät im anzeigbaren Bereich liegt.

... in der Temperaturanzeige „F1“ bis „F5“ erscheinen?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... in der Temperaturanzeige ein „nA“ erscheint?

Die Temperatur war zwischenzeitlich durch einen Stromausfall in den letzten Tagen oder Stunden zu hoch angestiegen.

- Drücken Sie die Tonwarner-Taste, solange „nA“ leuchtet.

In der Temperaturanzeige erscheint die wärmste Temperatur, die sich während des Stromausfalls im Gerät eingestellt hatte.

Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut waren. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Die wärmste Temperatur wird ca. 1 Minute angezeigt. Danach erscheint in der Temperaturanzeige wieder die tatsächliche Gefrierzonentemperatur.

... die Superfrost-Kontrollleuchte nicht leuchtet, die Kältemaschine aber läuft?

Die Kontrollleuchte ist defekt. Rufen Sie den Kundendienst.

... sich das Gerät nicht ausschalten läßt?

Die Verriegelung ist eingeschaltet.

... die Innenbeleuchtung nicht mehr funktioniert?

■ War die Gerätetür länger geöffnet? Die Beleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

■ Drehen Sie die Glühlampe heraus, und wechseln Sie sie aus.

Anschlussdaten der Glühlampe: 220 – 240 V, max. 15 W, Sockel E 14

■ Drehen Sie die neue Glühlampe in die Fassung.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kundendienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

0800 22 44 666

Salzburg (06 62) 85 84-3 21

(06 62) 85 84-3 22

Wien (01) 6 80 95

(01) 6 83 00

4 97 11-20

4 97 11-22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steckdose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechsel- richtern angeschlossen werden und auch nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden. Die Elektronik kann beschädigt werden.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN, N	bis +32 °C
ST	bis +38 °C
T	bis +43 °C

Eine einwandfreie Funktion des Gerätes ist bis zu einer unteren Temperatur von +5 °C gewährleistet.

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist.

Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

Griff befestigen

Wenn Sie den Türanschlag nicht wechseln müssen, schrauben Sie jetzt den Türgriff an die Gerätetür.

① ② M4 ③

■ Schrauben Sie den Griff ① mit den Schrauben ② auf die Türlöcher.

■ Rasten Sie die Abdeckblende ③ auf.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Türanschlag wechseln

Das Gerät wird mit einem Rechtsanschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

■ Öffnen Sie die Gerätetür.

■ Rasten Sie die Sockelblende ① mit einem Schraubendreher aus, und schwenken Sie sie nach vorne weg.
■ Rasten Sie die Abdeckung ② mit dem Schraubendreher aus, und schließen Sie die Gerätetür.
■ Drehen Sie die Schraube ③ heraus.
■ Ziehen Sie das Türlager ④ mit dem Lagerbolzen ⑤ nach unten heraus, schwenken Sie es nach vorne, und nehmen Sie es ab.
■ Öffnen Sie die Gerätetür, kippen Sie sie nach unten heraus, und nehmen Sie sie ab.

SW5 ① ④ ② ③

■ Drehen Sie den oberen Lagerbolzen ① mit dem Innensechskant des beiliegenden Gabelschlüssels heraus, und drehen Sie ihn auf der anderen Seite wieder ein.
■ Heben Sie das Distanzteil ② mit einem Schraubendreher ab, und setzen Sie es auf die Gegenseite.
■ Heben Sie den Stopfen ③ aus der Türlagerbuchse in der Gerätetür, und setzen Sie ihn auf die andere Seite.
■ Hängen Sie die Gerätetür in den Lagerbolzen ① (achten Sie auf die Distanzscheibe ④), und schließen Sie die Gerätetür.

■ Drehen Sie das Türlager ^② um 180°, ziehen Sie den Lagerbolzen ^① heraus, und setzen Sie ihn umgekehrt wieder ein.
■ Montieren Sie beide Teile in den Lagerbock ⑥. Dazu den Lagerbolzen ① durch den Lagerbock ⑥ ins Türlager ② einschieben, Türlager einschwenken, hochschieben und mit der Schraube ③ vormontieren.
■ Richten Sie die Gerätetür über das Langloch im Lagerbock ⑥ zum Gerätegehäuse aus. Ziehen Sie dann die Schraube ③ fest an.
■ Schieben Sie die Sockelblende ④ auf, und drücken Sie sie an, bis sie einrastet.

■ Setzen Sie die Abdeckung ⑤ bei geöffneter Tür vorne in die Sockelblende, und rasten Sie sie hinten ein.
■ Setzen Sie den Türgriff ⑦ und die Stopfen ⑧ um.

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de

T-Online *6 38 00#

Änderungen vorbehalten / 44 / 000 D - 0200

F 7262 SN, F 7263 SN, F 7462 SN, F 7463 SN, F 7464 SN, F 7562 SN, F 7563 SN, F 7564 SN

Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
