BEDIENUNGSANLEITUNG ER 1523 T ELECTROLUX

I N F O

i

G E B R A U C H S A N W E I S U N G N O T I C E D' U T I L I S A T I O N G E B R U I K S A A N W I J Z I N G I N S T R U C T I O N B O O K L E T M A N U A L D E I N S T R U C Ö E S

KÜHLSCHRANK KOELKAST FRIGORÍFICO REFRIGERATEUR REFRIGERATOR

ER 1535 T ER 1635 T ER 1423 T ER 1523 T ER 1620 T ER 1525 T ER 1625 T

Nederlands

Waarschuwingen en belangrijke adviezen voor koelkasten, koel/vrieskasten, koelvrieskombinaties en diepvriezers

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele onderdelen plaatsen.

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

Dit apparaat bevat CFK's, welke geacht worden schadelijk voor het milieu te zijn indien ze, bijvoorbeeld tijdens onzorgvuldig schrapen, vrijkomen.

Ten tijde van afdanken van het apparaat dient u zich te laten informeren op welke wijze dat moet gebeuren.

Overtuig u ervan dat, na de installatie of het verplaatsen, het apparaat niet op het aansluitsnoer staat.

Huishoudelijke koel- en vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare produkten.

Ontdooide diepvriesprodukten mogen niet wederom ingevroren worden.

Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest.

De warmte die het apparaat aan spijzen en dranken onttrekt, moet onbelemmerd aan de omgeving af-gestaan kunnen worden. Slechte omgevingsventilatie resulteert in onvoldoende koel- en/of vriesprestaties of een defekt aan het apparaat. Raadpleeg de aanwij-zingen voor het installeren.

Trek de steker uit het stopkontakt alvorens u het apparaat in- of uitwendig gaat schoonmaken of, indien aanwezig, het lampje van de interieurverlichting gaat vervangen.

Afhankelijk van de wijze van transport kan olie vanuit de kompressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, tenminste twee uur alvorens de steker in het stopkontakt te steken. Daarmee geeft u de olie de gelegenheid in de kompressor terug te vloeien.

In alle koel-en/of vriesapparaten bevinden zich VRIE-ZENDE vlakken. Afhankelijk van het model zichtbaar of weggewerkt achter de binnenwanden. Eveneens afhankelijk van het model is zo'n vlak zelfontdooiend (automatische ontdooiing) of juist niet. Op niet-automatisch-ontdooiende vlakken of wanden ontstaat RIJP.

Gebruik voor het verwijderen van rijp NOOIT scherpe voorwerpen, maar uitsluitend de meegeleverde KUNST-STOF SCHRAPER. Het gebruik van scherpe voorwerpen om rijp te verwijderen alsmede het proberen los te wrikken van ijsschollen veroorzaakt ONHERSTEL-BARE SCHADE aan vriezende vlakken of wanden, zodanig dat het apparaat niet meer in funktionerende staat terug te brengen is.

Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Het direkt vanuit een vriesvak, vriesgedeelte of vrie- zer konsummeren van ijslollies en dergelijke, kan ver- branding van de mondhuid tot gevolg hebben; wacht even.

Dit apparaat is zwaar. Wees voorzichtig bij het verplaatsen.

Tracht, in geval van storing of een defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.

Raadpleeg de servicedienst van de fabrikant of een door de fabrikant bevoegd verklaarde servicedienst.

INSTALLATIE

Voorwoord

Indien deze kast, uitgevoerd met een magnetische deursluiting, een oud model kast met veer- of haaksluiting vervangt, is het raadzaam de sluiting van het oude apparaat, dat terzijde wordt gezet, onbruikbaar te maken. Hierdoor wordt voorkomen dat spelende kinderen er zich in opsluiten, hetgeen levensgevaarlijk is.

Transport

Indien, noodzakelijkerwijs, de kast liggend vervoerd werd, dat wil zeggen met z'n achterkant horizontaal, moet met het in bedrijf stellen minstens een halve dag gewacht worden, teneinde de olie de gelegenheid te geven in de kompressor terug te vloeien.

Plaats van opstelling

In principe kan de kast overal, binnenshuis, worden geplaatst.

Echter moet vermeden worden dat de kast, welke zelf ook warmte afgeeft, extra verhit wordt door plaatsing bij een centrale verwarming, kachel of hete schoorsteen. Ook plaatsen welke kontinu door de zon beschenen kunnen worden zijn minder geschikt.

De beste resultaten worden bereikt met een ruimte-temperatuur tussen +16°C en +32°C (klasse N).

De omgevingslucht moet vrij langs de achterkant van de kast kunnen stromen; zorgt u er dus voor dat niets deze luchtstroming kan belemmeren.

De kast mag strak tussen andere keukenmeubels geplaatst worden, mits aan het bovenstaande voldaan wordt.

Bij plaatsing onder hangkastjes moet ervoor gezorgd worden dat de opening tussen de bovenkant van het apparaat en de onderkant van het hangkastje tenminste 100 mm in de hoogte bedraagt; zie Figuur 1A.

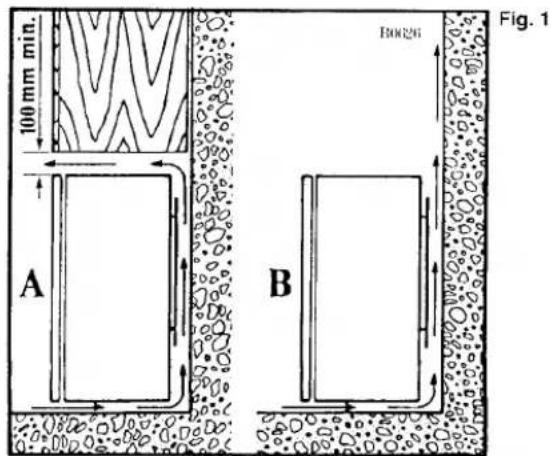

De beste opstelling, in verband met goede ventilatie, is volgens figuur 1B.

De kast is aan de onderkant voorzien van één of meer stelvoeten. Door deze te verdraaien kan de kast waterpas en stabiel opgesteld worden.

100 mm min. A B Figure 1

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje onderin de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Indien van een verhuistransformator gebruik gemaakt wordt, dient deze geschikt te zijn voor tenminste 500 VA.

Belangrijk

De kast is voorzien van een drie-aderig snoer en steker met aardkontakten. De steker mag alleen geplaatst worden in een wandkontaktdoos (stopkontakt) met (aangesloten en funktionerende) aardkontakten. Indien dat niet het geval is, dient een erkend installateur de kast, op de hem bekende wijze, te aarden of te beveiligen.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de EEG-richtlijn 87/308 van 2.6.87 met betrekking tot de radio-ontstoring.

Eerste reiniging

In de nieuwtoestand kan de binnenkant van de kast enigszins «technisch» ruiken.

Deze geur is eenvoudig weg te nemen: nadat alle kleelband aan rekken, dozen, korven en dergelijke is verwijderd, de wanden van de binnenkast en deur afnemen met lauw water en een neutraal huishoudschoonmaakmiddel of handafwasmiddel.

Met schoon water nalappen en daarna droogzemen. Voor de ingebruikname moeten de binnenwanden absoluut droog zijn.

Het gebruik

Ingebruikname

Nadat de steker in de wandkontaktdoos gestoken is gaat u als volgt te werk:

open de deur en let er op dat de binnenverlichting brandt en uitgaat als de deur, op een kier na, gesloten wordt.

Open de deur wederom en draai de thermostaatknop, op de rechterbinnenwand, rechtsom uit de stand « ● » (STOP-stand). De koelkast is nu in werking.

Temperatuurregeling

De koeltemperatuur kan worden ingesteld door de thermostaatknop te verdraaien; draai de knopindikatie aanvankelijk in de middenstand.

Het schaaltje rond de knop is voorzien van de cijfers 1 (minst koud) t/m 7 (meest koud).

Na enige tijd zult u ervaren dat de temperatuur van de spijzen en dranken wat te koud, juist goed of wat te warm is. Dat komt omdat de temperatuur in de kast beïnvloed wordt door zaken als:

omgevingstemperatuur, aantal keren openen van de deur, de hoeveelheid spijzen en dranken en de plaats van opstelling.

U kunt dan de temperatuur verhogen of verlagen door de thermostaatknop een stukje linksom (warmer) of rechtsom (kouder) te verdraaien.

Bij dit model met een 3-sterren vriesvak kan het voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand.

Koelen van levensmiddelen

Het koeldeel is bedoeld voor het koelen en koel houden van dranken en het korte tijd bewaren van levensmiddelen welke in normale omgevingstemperatuur anders snel zouden bederven.

Teneinde een optimale werking te bevorderen adviseren wij u de volgende eenvoudige regels in acht te nemen:

plaats nooit warme of dampende spijzen in het koeldeel; dek voedsel af met een folie of deksel, speciaal sterk geurende spijzen; leg geen papier, hardboard en dergelijke op de rekken, waardoor de luchtcirkulatie belemmerd zou worden.

Voor sommige produkten speelt de plaats een rol in verband met de houdbaarheid; wij geven u enkele tips:

Verpak vers vlees en vis in plastik folie (speciaal folie ten behoeve van het verpakken van levensmiddelen) en leg het op de koudste plaats, dat is direkt boven de groenteladen (Fig. 2-3-4-2).

Bewaar vlees niet langer dan één of twee dagen in het koeldeel.

Gekookt voedsel, gesneden vleeswaren, moes en dergelijke goed afdichten of bedekken; plaats ze op een willekeurig legrek.

Maak fruit en groente goed schoon en droog en leg het in de groenteladen (Fig. 2-3-4-3).

Verpak het, eventueel, strak en luchtdicht in plastic-of aluminiumfolie.

Bewaar boter en kaas in gesloten koeldozen of verpak het strak in aluminium folie (Fig. 2-3-4-1).

Plaats flessen, welke open zijn of open geweest zijn, in het flessenrek in de deur.

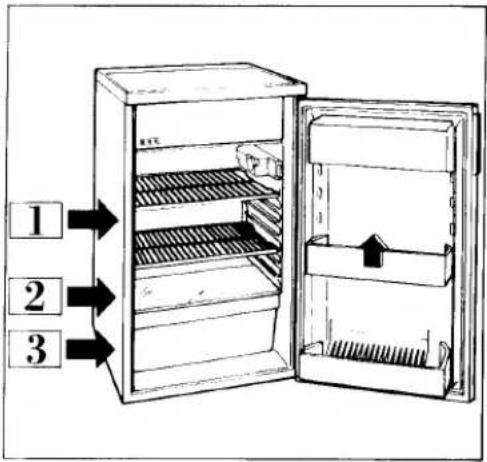

ER 1423 T

1 2 3

Fig. 2

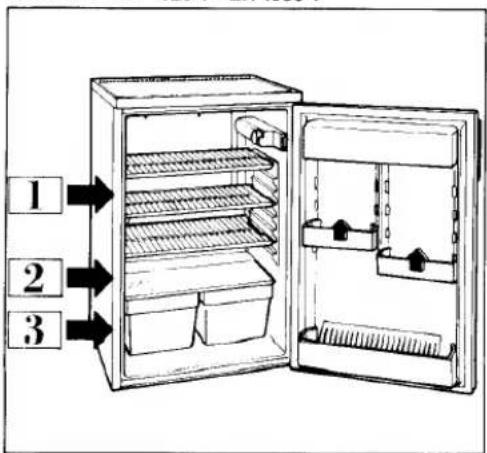

ER 1523 T - ER 1525 T - ER 1535 T

1 2 3

Fig. 3

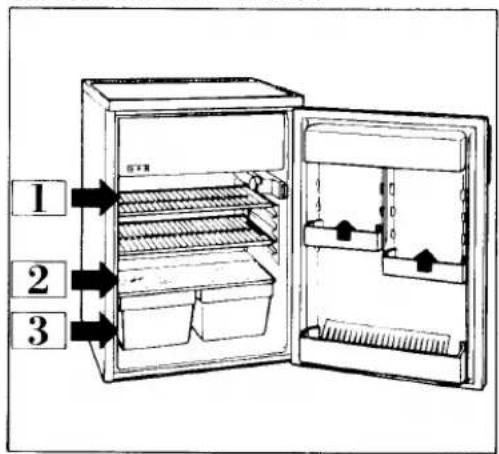

ER 1620 T - ER 1625 T - ER 1635 T

1 2 3

Fig. 4

Bewaren van diepvriesprodukten

Het vriesvak voorzien van het symbool is geschikt voor het bewaren van gekochte diepvriesprodukten.

Wij geven u enkele belangrijke regels:

overtuig u er, in de eerste plaats, van dat het produkt in de winkel in diepgevroren toestand is en breng het vervolgens zo snel mogelijk over naar het vriesvak van uw koelkast; verpak het produkt, voor vervoer in de boodschappentas, eventueel in een oude krant. Indien de koelkast voor het eerst gebruikt wordt, evenzo na een grote schoonmaakbeurt, draai dan de thermostaatknop op de koudste stand en plaats na circa twee uur de diepvriesprodukten in het vriesvak. Draai de thermostaat terug naar z'n normale stand.

Belangrijk

Overschrijd de bewaartijd (datum), welke door het betreffende symbool op de verpakking van de diepvriesprodukten is aangegeven, niet.

Open de vriesvakdeur zo weinig mogelijk en laat deze zo kort mogelijk open staan. Open de vriesvakdeur niet tijdens stroomuitval.

Wij adviseren u om na een stroomuitval de diepvriesprodukten in korte tijd te konsumeren. De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (6 tot 8 uur) en het vriesvak vol is.

Ontdooien van diepvriesprodukten

Als regel worden diepvriesprodukten vóór het gebruik of verdere behandeling ontdooid.

Afhankelijk van de beschikbare tijd kan het ontdooien zowel in het koeldeel als op kamertemperatuur plaatsvinden. Brood kan in een normale oven ont-dood worden.

Magnetronovens, met speciale ontdooistand, zijn zeer geschikt voor het ontdooien; lees de instrukties van de fabrikant van de magnetronoven.

Patates-frites, kroketten en dergelijke kunnen direkt vanuit het vriesvak gefrituurd worden; de frituurtijd is dan wel langer.

Ontdooien van verdamper en/of vriesvak

Automatische ontdooiing

De verdamperplaat ontdooit zichzelf tijdens de perioden dat de kompressormotor stilstaat.

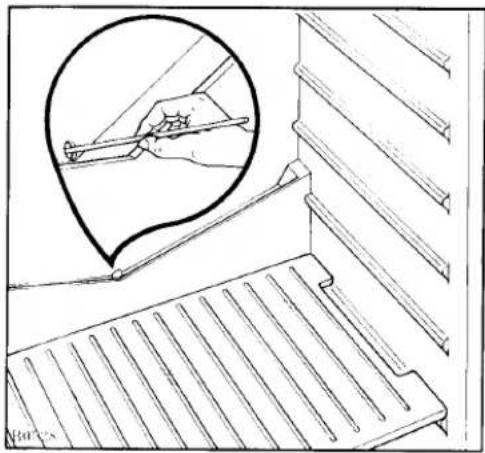

Het dooiwater wordt in een goot opgevangen (Fig. 5) en naar een verzamelbak buiten de kast gevoerd alwaar het door de kompressorwarmte verdampt.

Kontroleer af en toe het gootje op verstopping (water loopt over de gootrand). Prik het afvoerbuisje, zo nodig, door met een stukje buigbaar ijzerdraad of iets dergelijks.

Het 3-sterren vriesvak doet daaraan echter niet mee (moet -18°C of lager blijven).

Indien het vriesvak aan ontdooien toe is:

Draai de thermostaatknop linksom in de stand « ●» (stop) of neem de steker uit de wandkontaktdoos.

Maak het vriesvak leeg en laat beide deuren open staan.

Schraap, met de meegeleverde KUNSTSTOF schra- per, zoveel mogelijk rijp af en verwijder dit.

Gebruik NOOIT metalen voorwerpen voor het schrapen en wrik NOOIT plakken ijs los. Ijs laat vanzelf los en dan kunt u de schollen zo oppakken en verwijderen.

Laat het vak geheel ontdooien, dep het dooiwater op en zeem het vak droog.

Schakel de kast weer in op de gewenste thermostaatstand.

Tussentijds rijp verwijderen mag met ingeschakelde werking, mits daarvoor de meegeleverde KUNST-STOF schraper wordt gebruikt.

IJsblokjes maken (\*\*\* model)

Bij de koelkast wordt één ijslaatje meegeleverd.

Vul het ijslaatje met water, droog het aan de onderkant goed af en plaats het, zonder morsen, in het vriesvak.

Denk er om dat de ijsblokjes uit het vriesvak zo koud zijn dat ze bij direkt in de mond steken verbranding van de huid kunnen veroorzaken; wacht dus even.

Belangrijk

Leg geen blikjes met koolzuurhoudende dranken of flesjes in het vriesvak.

Line drawing of a hand holding a tool near a ladder, with no visible text or symbols

Fig. 5

Onderhoud

Tijdelijk buiten gebruik stellen

Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt, bijvoorbeeld de vakantie, de volgende handelingen uit te voeren:

Neem de steker uit de wandkontaktdoos;

verwijder alle spijzen en dranken uit de kast;

laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon; laat de deur open staan, teneinde het ontstaan van onaangename geur te voorkomen.

Schoonmaken

Regelmatig uitlappen met lauw water en soda van, met name, het koeldeel houdt de kast fris en voorkomt het ontstaan van een nare geur (bijvoorbeeld van gemorste melk, welke bederft en dan gaat stinken).

De buitenkant kunt u, naar behoefte, lappen met lauw water en een huishoudschoonmaakmiddel.

Wij adviseren u de buitenkant af en toe in de witte (auto-) was te zetten.

Ontdoe, indien de kast vrijstaand opgesteld is, van tijd tot tijd de kondensor, op de achterkant van de kast, van stof door middel van een stofzuiger met borstel. Een vuile kondensor belemmert de warmteafgifte en doet daardoor het energieverbruik toenemen.

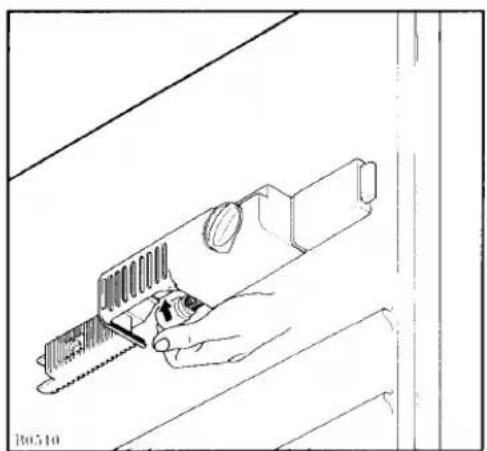

Binnenverlichting

Indien de binnenverlichting niet brandt, kijk of het lampje soms los in de houder zit.

Moet het lampje vervangen worden, gebruik dan een gelijkwaardig lampje, dat voor dit doel in de handel verkrijgbaar is.

Belangrijk

Neem vóór u het lampje vervangt de steker uit de wandkontaktdoos.

Line drawing of a hand using a saw to cut a wall, no text or symbols present

Fig. 6

Storingen

Wat te doen als het apparaat niet of niet goed funktioneert.

Sluit even een ander elektrisch apparaat op de betreffende wandkontaktdoos aan om te kontroleren of deze spanning voert.

Mogelijk heeft iemand, per abuis, de thermostaatknop in de stand « ● » (stop) gedraaid.

Is het apparaat luidruchtig, kontroleer dan of één van de leidingen aan de achterkant van de kast vibreert of tegen een uitsteeksel aan de muur rust.

Water op de bodem van de koeler duidt op een verstopte dooiwaterafvoer; prik het gaatje door en maak de goot schoon.

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan de servicedienst.

Geef daarbij altijd het volledige typenummer van de kast op en tracht de klacht zo volledig mogelijk te omschrijven.

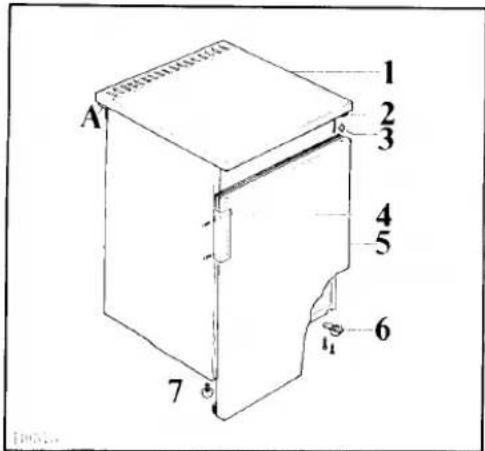

Het wijzigen van de deurdraairichting (Fig. 7)

Neem vóór het wijzigen van de deurdraairichting de steker uit de wandkontaktdoos.

Houd het apparaat schuin achtervoer; steun het door een doos, kistje of iets dergelijks onder de bovenkant te plaatsen, in ieder geval zodanig dat u aan de achterkant niets kunt beschadigen.

Ga nu alsvolgt tewerk (Fig. 7):

Verwijder het bodemscharnier 6;

Verwijder de deur 5;

Schroef pin 3 uit het bovenscharnier 2 en breng hem over naar de tegenoverliggende kant;

Schroef deel 7 uit de bodem en breng het over naar de tegenoverliggende kant;

Herplaats de deur en breng het bodemscharnier aan (de schroefgaatjes zijn reeds geboord);

Verwijder de deurgreep 4 en verplaats hem naar de tegenoverliggende kant (de schroefgaatjes zijn reeds geboord).

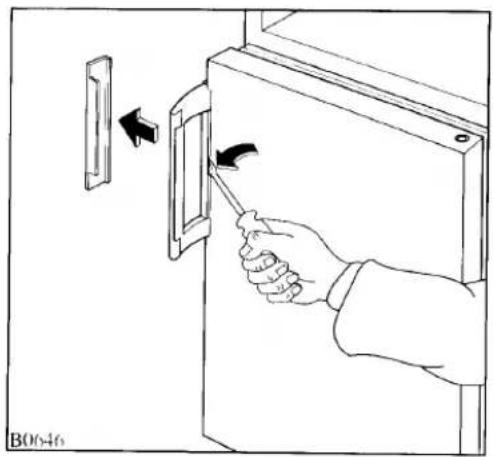

Verwijder eerst de bedekking van de deurgreep (fig. 8).

Zet de kast weer rechtop en kontroleer of de deuraf-dichting rondom goed sluit.

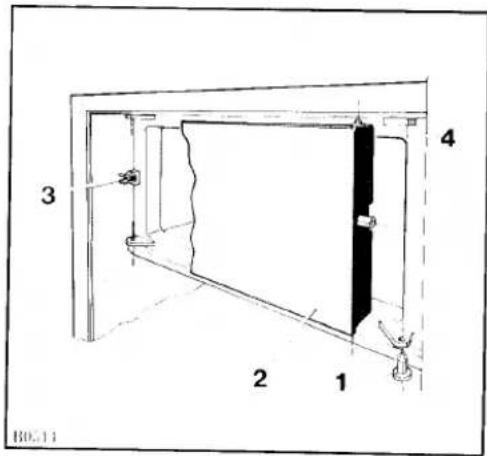

Vriesvakdeurtje (Fig. 9)

Indien de draairichting van de buitendeur gewijzigd werd, is het wenselijk ook de draairichting van het vriesvakdeurtje te wijzigen.

a) Verwijder, met een schroevendraaier, pen 1 en verwijder het deurtje 2;
b) Verplaats de slotvanger 3 naar de andere kant;
c) Verplaats pen 4 naar de andere kant;
d) Breng het deurtje en pen 1 weer aan.

A 1 2 3 4 5 6 7

Fig. 7

Illustration of a hand using a tool to lift a door panel, showing motion arrows (no text or symbols)

Fig. 8

3 2 1 4 B0511

Fig. 9

Garantie uitsluitingen

1. Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:
2. geen aankoopnota, of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werd;
   -het apparaat voor andere, of ook voor andere dan huishoudelijke doeleinden, waar- voor het apparaat bestemd is, gebruikt wordt:
3. het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geïnstalleerd, bediend, behandeld of gebruikt wordt.
   -het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.
8b Schade ontstaan door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.
8c Beschadigingen, zoals krassen, deuken of breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van de veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend worden verricht door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.
