BEDIENUNGSANLEITUNG ER 1535 T ELECTROLUX

Avertissements et conseils importants page 11

Installation page 12

Employment page 12

Emplacement Branchement électrique page 12

Nettoyage page 12

Réversibilité de la porte page 13

Alignement de la table de travail de l'appareil avec les meubles de cuisine page 13

Portillon du compartiment intérieur page 13

Utilisation page 14

Mise en service page 14

Réglage de la température page 14

Interrupteur de «climatisation» page 14

Contreporte modulable page 16

Conservation des produits surgelés page 16

Fabrication des glaçons page 16

Dégivrage page 16

Entretien page 17

Nettoyage page 17

Arrêt prolongé page 17

Eclairage intérieur page 17

Incidents de fonctionnement page 17

Conditions de garantie page 18

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Ces avertissements sont donnés pour votre sûreté et pour celle d'autrui.

Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

■ Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
■ Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par un personnel qualifié.
- Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.

■ Cet appareil contient du C.F.C. Celui-ci pourrait être dangereux pour l'environnement en cas de fuite à la suite d'une mise à la casse non conforme de l'appareil.

■ Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.

■ Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

■ Un produit décongelé ne doit jamais être recongelé.

■ Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

■ L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages à l'appareil.

Suivez les instructions données pour l'installation.

■ Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).

■ A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant.

Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

■ Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement. N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémediablement l'évaporateur.
■ N'employez pour cela que la spatule en plastique livrée avec l'appareil.
De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
■ Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.
■ Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
■ Cet appareil est lourd. Faites attention lors du déplacement.
■ En cas de panne, n'essayez pas de réparer l'appareil vous-mêmes.
■ Les réparations effectuées par un personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.

INSTALLATION

Avant-propos

Si le nouvel appareil muni de fermeture magnétique remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +16°C et +32°C.

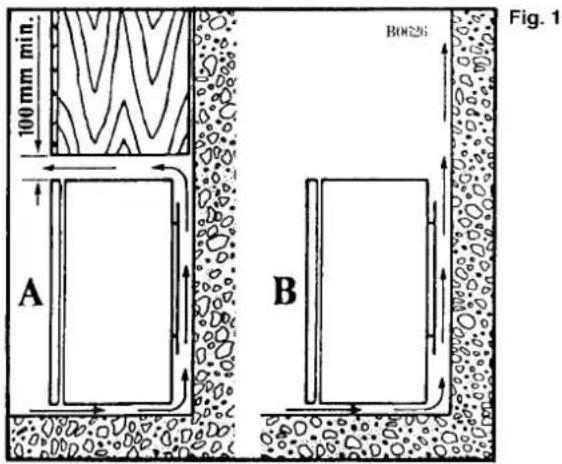

Choisissez un emplacement aéré et veillez en particulier à ce qu'il y ait une bonne circulation d'air à l'arrière de l'appareil.

Pour un meilleur rendement de celui-ci, la distance minimale entre la partie supérieure de l'appareil et l'éventuel élément de cuisine du-dessus devrait être d'au moins 100 mm (Fig. 1A). La solution à préférer serait de toute façon celle illustrée dans la Fig. 1B (sans élément de cuisine).

Mettez l'appareil d'aplomb en agissant sur les pieds réglables situés à la partie inférieure.

100mm min. A B B0626 Fig. 1

Branchement électrique

Avant toute opération, vérifiez la concordance de tension entre votre appareil et votre réseau. Tolérance admise ±6%.

Pour l'adaptation de l'appareil à des voltages différents l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Important

Vérifiez que la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation de l'appareil. Cette dernière est conforme aux normes en vigueur et comporte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard qui toutefois doit être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme à la directive C.E.E. N.87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

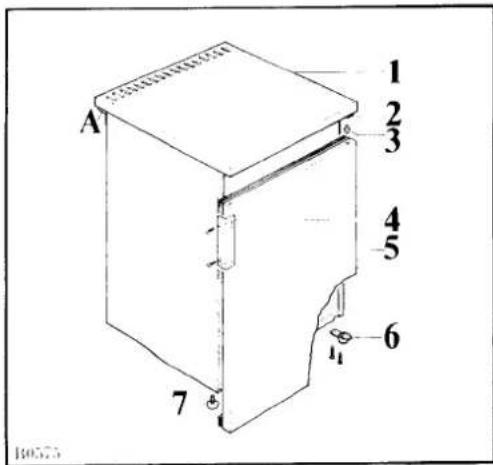

Réversibilité de la porte (Fig. 2)

Débranchez l'appareil avant toute intervention.

a) Démontez la charnière inférieure (6).
b) Otez la porte (5).
c) Dévissez le pivot (3) de la charnière 2 et vissez-le sur l'autre côté.
d) Dévissez la pièce (7) et vissez-la sur l'autre côté.
e) Remontez la porte et la charnière inférieure (les trous sont déjà prévus).
f) Dévissez la poignée (4) et fixez-la sur l'autre côté de la porte (les trous pour la fixation sont déjà prévus).

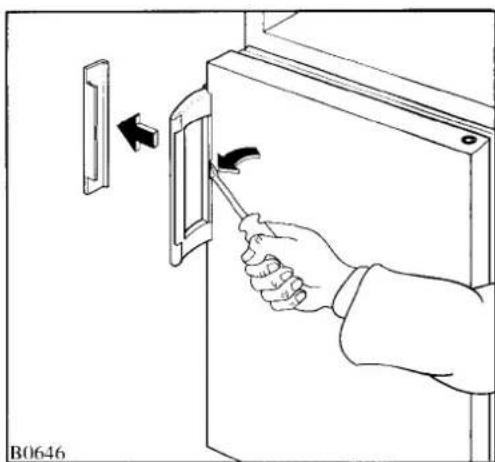

Avant de dévisser la poignée il faut ôter le couvre-poignée (Fig. 3).

Alignement de la table de travail de l'appareil avec les meubles de cuisine (Fig. 2)

L'appareil est livré la table de travail alignée avec la porte.

Elle peut être aisément déplacée pour pouvoir aligner l'appareil avec les meubles de cuisine voisins.

A cet effet enlevez les deux vis arrière (A) fixant la table de travail (1), déplacez-la en avant jusqu'à la position désirée et vissez à nouveau les vis.

Portillon du compartiment intérieur (Fig. 4)

(pour le modèle \*\*\* )

Lorsqu'on inverse le sens d'ouverture de la porte il est préférable d'inverser aussi le sens d'ouverture du portillon du compartiment à basse température.

Otez le pivot (1) à l'aide d'un tournevis et enlevez le portillon (2).

Enlevez le mentonnet (3) en dévissant la vis qui le fixe au compartiment et montez-le sur l'autre côté.

Enlevez le pivot (4) de son siège et placez-le sur l'autre côté.

Montez le portillon sur l'autre côté en introduisant le pivot supérieur (4) dans son nouveau siège et fixez le portillon dans sa partie inférieure à l'aide du pivot (1).

A 1 2 3 4 5 6 7 B055

Fig. 2

L'opération de nettoyage terminée, branchez la prise de courant, ouvrez la porte et procédez au «Réglage de la température» comme indiqué au paragraphe ci-dessous.

Réglage de la température

La température à l'intérieur de la cuve et du compartiment (pour le modèle qui en est muni) est réglée par un thermostat comportant 6 positions de marche et une position «●» (arrêt). Les températures seront d'autant plus basses que le thermostat sera réglé sur un chiffre plus élevé.

La température à l'intérieur de l'armoire est due à plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées dans l'appareil, la fréquence d'ouverture de la porte, l'emplacement du réfrigérateur dans le local, etc. Il faut tenir compte de ces facteurs dans le réglage du thermostat.

Une position intermédiaire est la plus indiquée.

Si le thermostat est réglé sur la position de froid maximum, avec température ambiante élevée et armoire remplie, il est possible que le compresseur fonctionne à régime continu. Dans ce cas, il y a risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée.

Interrupteur de «climatisation» (pas sur tous les modèles)

Pour assurer un fonctionnement correct même à de basses températures ambiantes, l'appareil est équipé d'un interrupteur spécial situé à côté du thermostat.

Avec une température ambiante inférieure à +18°C il faut appuyer sur l'interrupteur (le voyant incorporé s'allume).

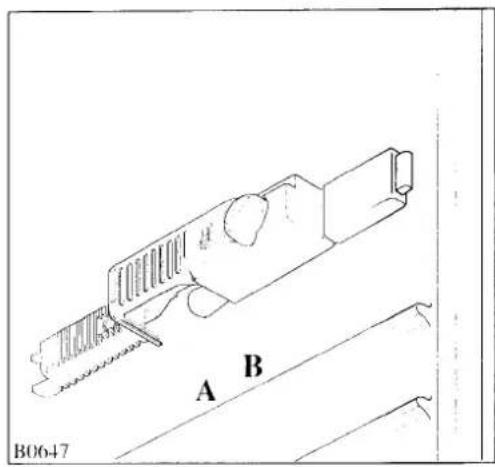

B0647 A B

Fig. 5

A - Interrupteur de climatisation

B - Bouton du thermostat

Où placer les denrées?

Placez-les dans la zone de froid convenant le mieux à leur nature:

Charcuterie, fromages, beurre, lait - sur n'importe quelle clayette.

Viandes, poissons - sur la clayette au-dessus du bac à légumes

Fruits et légumes - bacs à legumes.

Le temps maximum de conservation de la viande dans cette position est de 1 ou 2 jours.

Quelques conseils

Evitez d'ouvrir trop souvent la porte.

N'introduisez jamais d'aliments ou de liquides encore chauds.

N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés.

Ne couvrez jamais les clayettes de papier ou de feuilles plastiques.

N'emplissez pas trop votre appareil et répartissez les denrées afin de laisser l'air circuler librement.

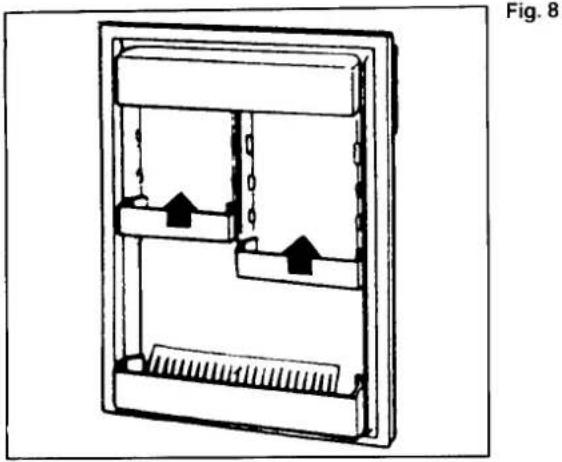

Agencement intérieur

Mod. ER1423T - ER1523T - ER1620T

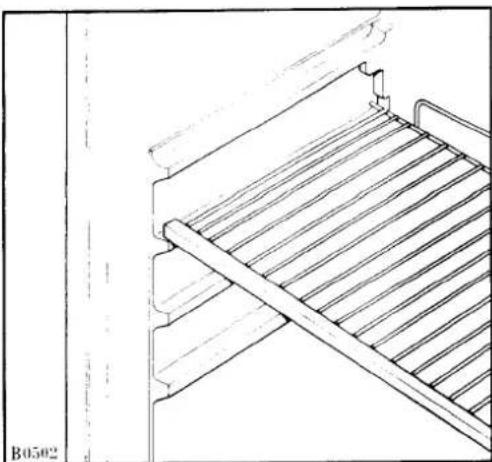

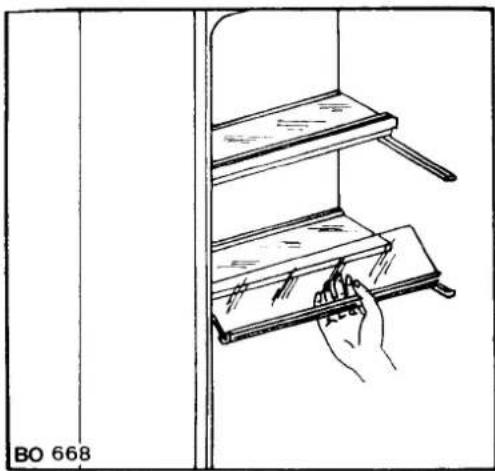

Clayettes amovibles réglables en hauteur (voir Fig. 6).

Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-clayettes antérieures aux demi-clayettes postérieures (voir Fig. 7).

Ils sont positionnables à différentes hauteurs. our les enlever poussez-les vers le haut (voir Fig. 8).

Conservation des produits surgelés

Le compartiment défini par le sigle ⋆ est apte à la conservation des glaces et des produits surgelés.

Assurez-vous lors de l'achat que l'emballage extérieur est intact. Dans le cas contraire le produit surgelé peut déjà être abîmé.

En outre il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment où le produit est acheté et le moment où il est placé dans le compartiment conservateur.

Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.

En cas d'une interruption de courant abstenez-vous d'ouvrir la porte.

Si l'interruption est de courte durée et que le conservateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible.

A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins avec le bouton du thermostat sur la position de froid maximum avant d'introduire les produits surgelés.

Ramenez ensuite le thermostat sur la position désirée.

Fabrication des glaçons

La fabrication des glaçons s'effectue dans le compartiment *** .

Remplissez le bac jusqu'aux trois-quarts de sa hauteur, de manière à permettre l'expansion de la glace.

Pour faciliter le démoulage du bac, passez-le sous l'eau froide.

Ne décollez jamais le bac à glace avec un couteau ou tout autre objet tranchant, vous risqueriez de détériorer l'évaporateur.

Dégivrage

Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à la partie postérieure de l'appareil où elle s'évapore sans intervention de votre part.

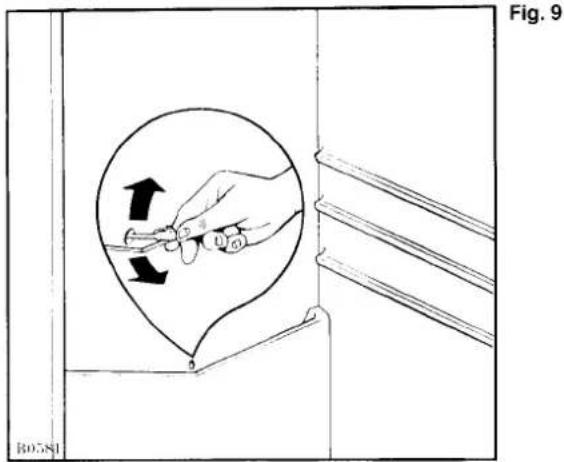

Nettoyez régulièrement l'orifice d'écoulement de l'eau de dégivrage du réfrigérateur (Fig. 9), pour éviter le débordement de l'eau. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Fig. 9 B0.581

Le givre qui se forme dans le compartiment *** sera éliminé périodiquement à l'aide de la spatule en matière plastique livrée avec l'appareil. Il ne sera pas nécessaire de débrancher le réfrigérateur ou d'enlever les produits contenus dans le compartiment.

Chaque fois que l'épaisseur de la couche de givre excède 5 mm env. nous vous recommandons de procéder au dégivrage complet:

débranchez l'appareil ou mettez le thermostat sur la position «●» (arrêt);

sortez le bac à glacons et éventuellement les produits surgelés. Enveloppez ceux-ci dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes. Conservez-les dans un endroit frais;

maintenez la porte ouverte et placez un récipient d'eau chaude dans le compartiment (ayant soin d'y mettre au-dessous un carton) afin d'accélérer le dégivrage;

épongez et séchez soigneusement et rebranchez l'appareil si nécessaire. Réglez le thermostat sur la position de froid maximum pendant 2 heures env., puis ramenez-le sur la position d'utilisation habituelle;

replacez les produits surgelés s'il y a lieu.

Important

N'utilisez jamais de couteau ou d'objet métallique pour détacher le givre, vous risqueriez de détériorer le circuit frigorifique.

ENTRETIEN

Avant toute opération nous vous conseillons de débrancher la prise de courant.

Nettoyage

Lavez parois et accessoires avec de l'eau tiède et un détergent liquide inodore. Rincez et séchez soigneusement.

Arrêt prolongé

Si vous vous absentez pour une période prolongée, débranchez la prise de courant, videz et nettoyez l'appareil et maintenez la porte entrouverte pendant toute la durée de non-utilisation.

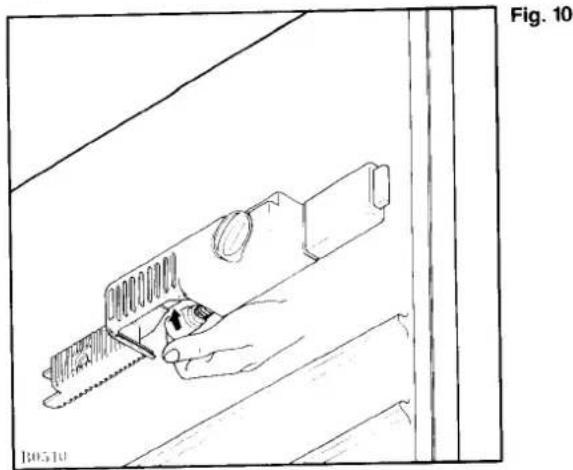

Eclairage intérieur

Lorsque l'ampoule d'éclairage est grillée, remplacez-la par un modèle semblable.

Avant d'appeler le Service Après-Vente de votre revendeur, vérifiez les points suivants:

La lampe d'éclairage ne s'allume pas en ouvrant la porte

Contrôlez l'arrivée de courant à la prise. S'il y a du courant et la lampe ne s'allume pas, remplacez celle-ci.

Le compresseur ne fonctionne pas

Assurez-vous que le thermostat ne soit pas sur la position «Stop» et que le courant arrive bien jusqu'à l'appareil.

Le compresseur fonctionne en régime continu

Position trop élevée du thermostat.

Traces d'eau sur le fond de la cuve

L'orifice d'écoulement de l'eau de dégivrage est obstrué.

Vibration ou bruit anormal

L'appareil touche au mur ou aux meubles.

Les tubes de l'unité hermétique vibrent.

Si l'anomalie de fonctionnement subsiste, prévenez le Service Après-Vente en précisant lors de votre appel les références complètes de l'appareil figurant sur la plaque signalétique se trouvant à la partie intérieure de l'appareil, en bas à gauche: modèle et numéro de série. Ces renseignements seront très utiles pour un dépannage rapide.

CONDITIONS DE GARANTIE - SERVICE APRES-VENTE

CES CONDITIONS DE GARANTIE NE SONT PAS APPLIQUEES POUR LES APPAREILS ACHETES EN FRANCE.

En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit être produit ou envoyé avec l'appareil à réparer.

Conditions générales de garantie

1 Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture d'achat correspondante, à valoir à partir de la date d'achat. Si une panne se produit pendant cette période pour causes de défauts de matériel et/ou de fabrication l'acheteur a droit à une réparation gratuite.
1a Pour les aspirateurs conçus pour un usage ménager, la période de garantie générale est de deux ans. Les accessoires sont soumis à une usure directe; ces articles de consommation sont en conséquence exclus de la garantie.
2 Le fabricant accorde un an de garantie sur les réparations effectuées par son service après-vente et sur les matières neuves montées à cette occasion, la garantie prenant cours à partir de la date de réparation. Si une panne se produit pendant cette période, et est la conséquence directe des travaux de réparations effectués ou de la matière nouvelle montée à cette occasion, l'acheteur a droit à une réparation gratuite. L'exécution des réparations ne prolonge pas la période générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente au domicile ne se font que pour les appareils de grandes dimensions difficiles à transporter tels que: lave-linge, sèche-linge, lave-vaisselle, réfrigérateurs, congélateurs-armoires ou bahuts, fours, cuisinières et appareils encastrés.
3a Le principe illustré au point 3 ci-dessus vaut également pour les réfrigérateurs de caravane pourvu que l'endroit où se trouve l'appareil soit situé à l'intérieur des frontières nationales et soit accessible normalement par des routes ouvertes à la circulation. En outre, au moment de l'intervention, l'appareil et son propriétaire ou son remplaçant dûment autorisé doivent être présents sur le lieu d'intervention convenu.
4 Si d'après l'avis du fabricant, l'appareil repris au point 3 ci-dessus doit être transporté à l'atelier du service après-vente, ce transport s'effectuera de la façon établie par le fabricant, aux frais, risques et périls de ce dernier.
5 Tous les appareils non mentionnés sous les points 3 et 3a, ainsi que les appareils qui possèdent les caractéristiques de fonctionnement concernées, mais dont le transport est facile, doivent être envoyés franco à l'adresse du service après-vente ou y être présentés. Pendant la période de garantie générale, le renvoi s'opère aux frais du fabricant.
6 Si un défaut se produit pendant la période de garantie générale et que l'appareil n'est pas réparable, celui-ci sera remplacé gratuitement.

Extensions de la garantie

7 Pour les motocompresseurs de réfrigérateurs/congélateurs (à l'exclusion du relais de démarrage et du disjoncteur thermique) il est accordé une période de garantie dégressive en mesure de 20% par an, laquelle court 5 années après la date d'achat de l'appareil mentionné sur la facture d'achat correspondante, avec réparation entièrement gratuite pendant la période de garantie générale. Après la période de garantie générale, les frais de déplacement, de main-d'oeuvre et des pièces éventuelles seront mises en compte.

©
