BEDIENUNGSANLEITUNG ER 1623 T ELECTROLUX

GEBRAUCHSANWEISUNGEN

NOTICE D'UTILISATION

ISTRUZIONI PER L'USO

Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch.

Diese sind Sicherheitshinweise. Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

• Die Kühl- und/oder Gefrierschränke sind zur Einlagerung und/oder zum Einfrieren von Lebensmitteln bestimmt.
- Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
- Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.
- Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
- Nach Installation des Gerätes kontrollieren, dass dieses nicht auf dem Anschlusskabel aufliegt.
- Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.
- Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemässe Reparaturen erhebliche Folgeschäden entstehen können. Sich an die nächstgelegene Kundendienststelle wenden und nur Original-Ersatzteile anfordern.

Sicherheit für Kinder

• Die Teile des Verpackungsmaterials (z.B. Kunststoffhüllen, Polystyrol) können für Kinder gefährlich werden. Erstickungsgefahr!
• Im Falle der Entsorgung des Gerätes ist das Anschlusskabel durchzutrennen und der Türverschluss unbrauchbar zu machen, damit sich spielende Kinder nicht im Gerät einschließen können.

Umweltnormen

- Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

Inhalt

Sicherheitshinweise 2

Entsorgung ....3

Gebrauch Vor Inbetriebnahme / Kühlabteil Inbetriebnahme / Temperaturregelung ....3 Kühlabteilausstattung / Tipps ....4

Wartung Abtauen / Reinigung / Innenbeleuchtung ....5

Wenn etwas nicht funktioniert ....6

Kundendienst und Ersatzteile 6

Technische Angabe 6

Türanschlagwechsel 7

Installation Aufstellung ....7 Elektrischer Anschluss ....8 Geräteunterbau ....8

Kundendienst 9

Hinweise zur Benutzung der Gebrauchsanweisung

Die folgenden Symbole erleichtern das Lesen der Gebrauchanweisung:

Sicherheitshinweise bezüglich der Benutzung des Gerätes

Ratschläge für den korrekten Gebrauch und die optimale Ausnutzung des Gerätes.

Informationen zum Umweltschutz

Entsorgung

Verpackungsmaterialien

- die mit dem Symbol gekennzeichneten Materialien sind recyclingfähig.

PE<=Polyäthylen
PS<=Polystyrol
PP<=Polypropylen

Sämtliche Verpackungsmaterialien sind recyclingfähig.

In Deutschland können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben.

Entsorgung von Altgeräten

Informationen bezüglich der Sammelstellen erhalten Sie bei Ihrer Gemeindeverwaltung.

Gebrauch

Vor Inbetriebnahme

Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Kältemittel zurückströmen kann.

- Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

Inbetriebnahme

- Den Stecker in die Steckdose einsetzen. Kühlschranktür öffnen und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen.

- Das Gerät ist eingeschaltet. Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

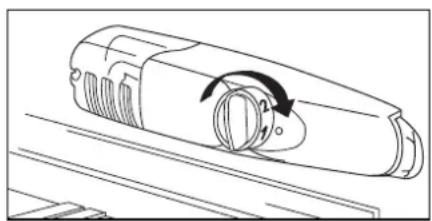

Temperaturregelung

• Der Drehknopf für die Temperaturwahl ist im Kühlraum rechts.
  • Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur
  • Häufigkeit des Türöffnens

• Menge der eingelagerten Lebensmittel
• Aufstellung des Gerätes.

• Die Temperatur wird automatisch geregelt.

• Stellung „1“ = wärmste Innentemperatur
• Stellung „6“ = kälteste Innentemperatur
• Stellung „0“ = Kühlung aus

Die mittlere Einstellung ist meistens die geeigneteste.

Kühlabteilausstattung

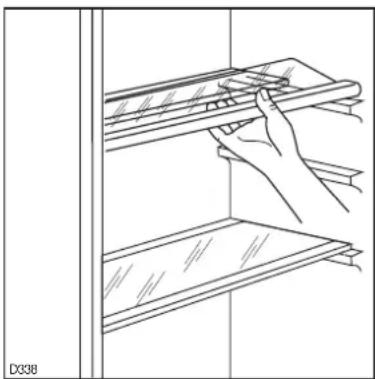

Abstellregale

• Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe, sind die Abstellregale höhenverstellbar.
• Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lässt.
• Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

- Zur besseren Raumnutzung können die vorderen Halbteile der Ablagen auf die rückwärtigen hinaufgelegt werden.

i Die Glasablage über der Gemüseschale und die Flascheablage müssen immer in der Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

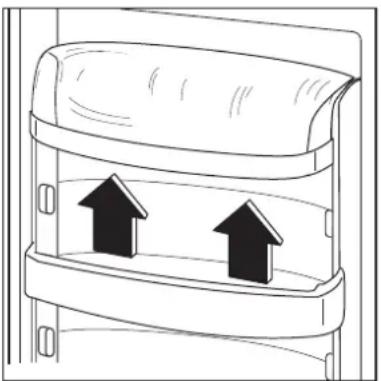

• Die mittlere Abstellregale der Innentür ist höhenverstellbar.
- Das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

Zur besseren Reinigung können die obere und die untere Ablagen herausgenommen werden.

i Tipps

Energie-Einsparung

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger. Bitte im Abschnitt "Aufstellung" nachsehen.
• Tür nur so lange wie nötig geöffnet lassen.
• Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Richtiges Kühlen

• Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.
• Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.

Nachstehend einige praktische Ratschläge:

• Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale befindet, legen. In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.
• Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie können auf jede beliebige Glasablage gelegt werden.
• Obst und Gemüse: nach vorherigem Säubern und Waschen in den Gemüseschalen) aufbewahren.
• Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.
• Milch in Flaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollten sie nicht in den Kühlschrank gegeben werden.

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisierten Fachpersonal durchgeführt werden.

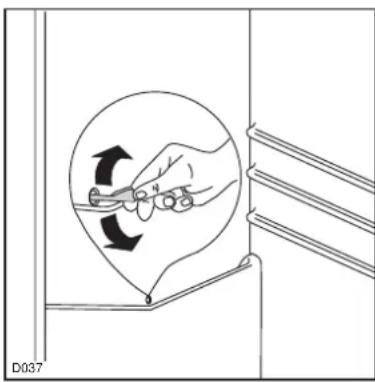

Abtauen

- An der Rückwand des Gerätes bildet sich im Betrieb eine Reifsicht, die in den Stillstandszeiten des Kompressors von selbst abtaut. Das Tauwasser läuft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

- Reinigen Sie regelmäßig das Ablaufloch des Abtauwassers. Verwenden Sie hierzu den Reiniger, der sich schon im Ablaufloch befindet.

Reinigung

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Stillstandszeiten

• Den Stecker aus der Steckdose ziehen. Alle Lebensmittel herausnehmen und Gerät reinigen.
• Die Türen offen lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

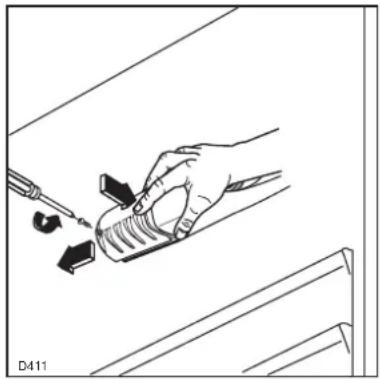

Innenbeleuchtung

- Vor dem Lampenwechsel Gerät abschalten und den Netzstecker ziehen.

1. Lösen Sie die Befestigungsschraube der Lampenabdeckung.
2. Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.
3. Defekte Lampe durch eine neue Lampe gleicher Leistung auswechseln.

Falls das Gerät Störungen aufweisen sollte, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	Der Drehknopf auf kältere Temperatur drehen.Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schließen.Die Umgebungstemperatur ist zu warm.
Gerät kühlt zu stark.	Der Drehknopf auf wärmere Temperatur drehen.
Der Kompressor läuft ständig	Der Drehknopf auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.Achten Sie darauf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.Tür nur so lange wie nötig geöffnet lassen.
Wasser im Kühlschrank.	Die Ablauföffnung an der Rückwand im Geräteinnenraum ist verstopft. Mit einem nicht scharfkantigen Gegenstand reinigen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören.Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.Geräusche können durch das Instand setzen der Möbelstruktur entstehen.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig anzugeben:

• Modellbezeichnung
  • Erzeugnis-Nummer (PNC)
  • Fertigungs-Nummer (S-No.)

Diese Angaben finden Sie auf dem Typschild links an der Innenseite des Gerätes. Damit Sie die Daten schnell bei der Hand haben, empfehlen wir, sie hier einzutragen.

Technische Angabe

Maßen ER 162	3 T ERT 1776
Höhe 850 850	mm
Breite 545 595	mm
Tiefe 600 600	mm

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

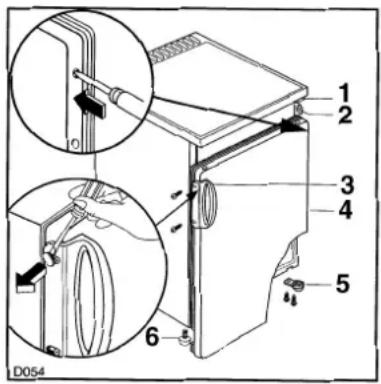

1. Unteres Scharnier (5) abnehmen.
2. Tür (4) abheben.
3. Stift (2) des oberen Scharniers (1) abschrauben und an gegenüberliegender Seite einschrauben.
4. Fuss (6) abschrauben und an gegenüberliegender Seite anbringen.
5. Tür und unteres Scharnier wieder montieren.
6. Griff(e) (3) abnehmen und auf der gegenüberliegenden Seite befestigen. Mit einem Senkstift die Plastikstöpsel auf der gegenüberliegenden Seite der Griffe durchlöchern. Mit den im Beipack enthaltenen Plastikstöpseln, die freigebliebenen Löcher abdecken.

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunige, so genügt es die Dichtung mit einem Fön zu erwärmen.

1 2 3 4 5 6 D054

Installation

Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kältemittelkreislaufs beschädigt werden.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein, wie aus der bezüglichen Abbildung hervorgeht.
• Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

Aufstellung

• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet sein.

• Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitet (Abb.) eingehalten werden.
  Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

• Von einem eventuell darüberhängenden Küchenmöbel muss der Abstand wenigstens 100 mm betragen (Abb. - A).

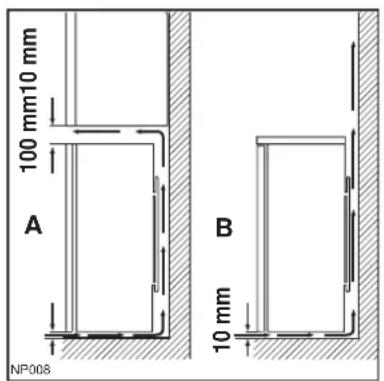

100 mm10 mm A B 10 mm NP008

Die in der Abb. -B gezeigte Lösung ist auf jeden Fall vorzuziehen.

- Die Nivellierung erfolgt durch Drehen der am Unterteil des Gerätes angebrachten Nivellierfüßchen.

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN +10 bis +32°C
N	+16 bis +32°C
ST	+18 bis +38°C
T	+18 bis +43°C

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

• 73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;
• 87/308 EWG vom 2.6.87 (Funkentstörung);
• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

Geräteunterbau

Dieses Gerät kann auch unter die Arbeitsfläche der Küchenmöbel untergebaut werden.

Folgende Arbeitsschritte sind durchzuführen:

1. Lösen Sie die Schrauben, die die Arbeitsplatte an den rückwärtigen Winkeln fixieren.
2. Verschieben Sie die Arbeitsplatte leicht, um sie von den Feststellvorrichtungen zu lösen und zu entfernen.
3. Lösen Sie die Schrauben, die die hinteren Füsschen des Gerätes fixieren.
4. Entfernen Sie von den Füsschen die Ausgleichsvorrichtung von 3 mm und montieren Sie die Füsschen wieder.
5. Schrauben Sie die vorderen Füsschen fest bis Sie die gewünschte Höhe erreicht haben.

Wichtig

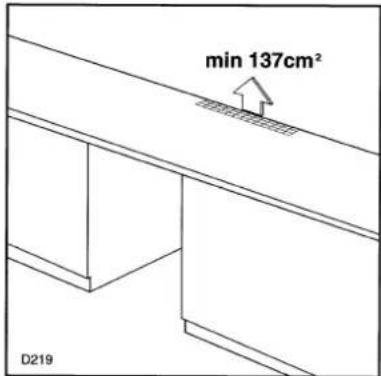

Um ein gutes Funktionieren des Gerätes zu gewährleisten, ist auf der Arbeitsplatte der Einbauküche eine Mindenstöffnung von 137 cm² vorgesehen.

min 137cm² D219

Es ist notwendig einen Mindestabstand zwischen den Kompressor und den Kondensator vorzusehen wie aus der Abbildung vorgeht.

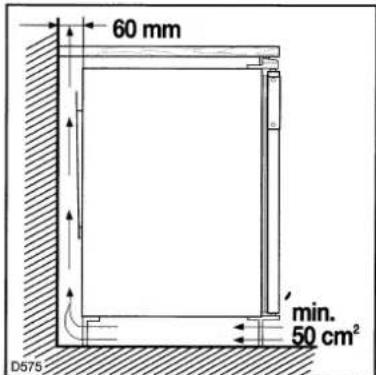

60 mm min. 50 cm² D575
