Produkttyp	Kondenstrockner
Marke	AEG-Electrolux
Modell	Lavatherm 56609 Exclusiv
Bauart	Freistehend
Fassungsvermögen	6 kg (Baumwolle)
Energieeffizienzklasse	B
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Wolle, Zeitprogramm, Kühlprogramm
Trocknungstechnologie	Kondensation mit Wärmepumpe
Display	LED-Display mit Programmablaufanzeige
Startzeitvorwahl	Ja, max. 24 h
Sicherheitsfunktionen	Kindersicherung, Überhitzungsschutz, Flusensieb-Überwachung
Reinigung und Pflege	Flusensieb nach jedem Trocknen reinigen, Kondensator regelmäßig säubern
Abmessungen (H x B x T)	85 cm x 60 cm x 60 cm
Gewicht	ca. 42 kg
Anschlussspannung	230 V / 50 Hz
Anschlussleistung	2,2 kW
Wasserablauf	Kondenswasserbehälter (ca. 4,5 l) oder Direktablauf
Zubehör (optional)	Sockel für höhere Aufstellung, Ablaufschlauch
Garantie	2 Jahre (Herstellergarantie)
Ersatzteile verfügbar	Ja, über AEG-Kundendienst oder Fachhändler

Häufig gestellte Fragen - Lavatherm 56609 Exclusiv AEG-ELECTROLUX

Wie reinige ich das Flusensieb beim Lavatherm 56609 Exclusiv?

Öffnen Sie die Tür und ziehen Sie das Flusensieb nach oben heraus. Entfernen Sie die Flusen und spülen Sie das Sieb bei Bedarf unter fließendem Wasser ab. Trocknen Sie es vor dem Wiedereinsetzen.

Warum leuchtet die Anzeige 'Kondensator reinigen'?

Diese Anzeige erscheint nach etwa 80 Trockengängen. Reinigen Sie den Kondensator gemäß der Bedienungsanleitung, um die Trocknungsleistung zu erhalten.

Kann ich den Trockner direkt an den Abfluss anschließen?

Ja, Sie können den beiliegenden Ablaufschlauch an einen Siphon oder Abfluss anschließen, sodass das Kondenswasser kontinuierlich abläuft.

Wie stelle ich die Startzeitvorwahl ein?

Wählen Sie ein Programm und drücken Sie die Taste 'Startzeitvorwahl'. Stellen Sie die gewünschte Verzögerung (1-24 h) mit den +/- Tasten ein. Bestätigen Sie mit 'Start'.

Das Gerät startet nicht – was kann ich tun?

Prüfen Sie, ob die Tür richtig geschlossen ist, der Netzstecker eingesteckt ist und das Flusensieb korrekt eingesetzt ist. Falls nötig, schalten Sie den Trockner aus und wieder ein.

Welche Programme eignen sich für empfindliche Stoffe?

Nutzen Sie das Programm 'Feinwäsche' oder 'Wolle' mit reduzierter Temperatur und schonender Trommelbewegung für empfindliche Textilien.

Wie wechsel ich die Türanschlagrichtung?

Die Türanschlagrichtung ist bei diesem Modell nicht wechselbar. Falls nötig, wenden Sie sich an den Kundendienst.

Was bedeutet die Fehlermeldung 'E40'?

Die Fehlermeldung E40 deutet auf ein Problem mit der Türverriegelung hin. Überprüfen Sie, ob die Tür korrekt schließt und das Schloss nicht blockiert ist.

Kann ich im Trockner auch Schuhe trocknen?

Ja, mit dem optionalen Schuhregal oder indem Sie die Schuhe in ein Wäschestück einwickeln und das Programm 'Schuhe' oder ein niedertemperatur Programm wählen.

Wie oft muss der Kondensator gereinigt werden?

Der Kondensator sollte etwa alle 6 Monate oder nach etwa 80 Trockengängen gereinigt werden, je nach Nutzungshäufigkeit.

BEDIENUNGSANLEITUNG Lavatherm 56609 Exclusiv AEG-ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerätes.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit dem Kleeblatt sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Für eventuell auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.

Inhalt

Sicherheitshinweise 5

Allgemeine Hinweise 8

Entsorgung 9

Umwelttips 10

Geräteaufbau 12

Vorderansicht 12

Bedienblende 13

Der Programmwähler 14

Vor dem ersten Trocknen 14

Kurzanleitung 15

Trocknen 16

Wäsche vorbereiten 16

Einfülltür öffnen 16

Wäsche einfüllen 16

Trockenprogramm einstellen 16

Trockenprogramm starten 17

Wäsche herausnehmen oder nachlegen 18

Ende des Trockengangs 18

Wäsche entnehmen 18

Trockner ausschalten 18

Kondensatbehälter entleeren 19

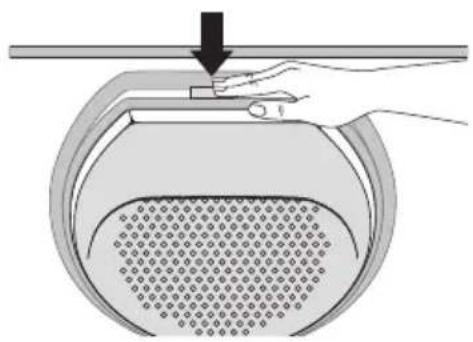

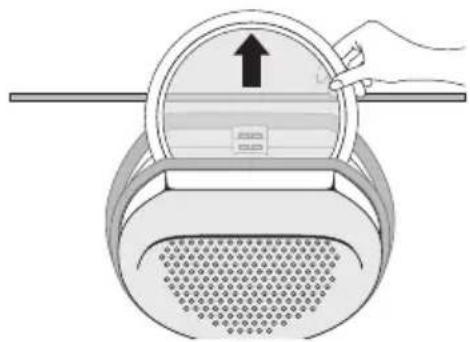

Flusensieb reinigen 20

Wärmetauscher reinigen 20

Programmtabellen 21

Eine kleine Textilkunde 23

Pflegesymbole 23

Reinigen und Warten 24

Wärmetauscher reinigen 24

Siebbereich reinigen 25

Trommel reinigen 25

Blenden und Bedienteile reinigen 25

Was tun, wenn ...? 26

Glühlampe auswechseln 28

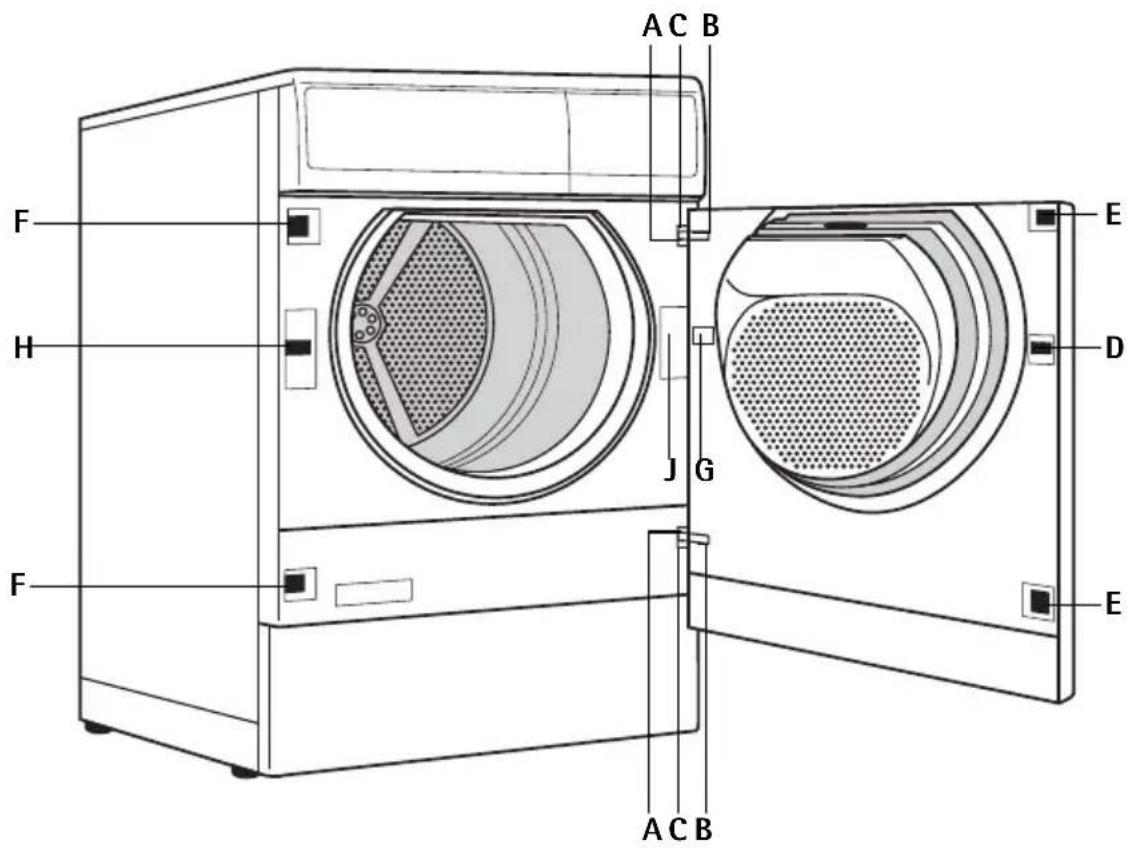

Türanschlag wechseln 29

Technische Daten 31

Elektrischer Anschluß 31

Hinweise für den Fachmann 31

Sonderzubehör 32

Bausatz externer Kondensatablauf 32

Bausätze Wasch-Trocken-Säule 32

Stichwortverzeichnis 33

Service 34

Sicherheitshinweise

Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Allgemeine Sicherheit

• Reparaturen am Trockner dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an einen von AEG autorisierten Fachhändler.
• Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
• Trockner niemals in Betrieb nehmen, wenn Netzkabel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbereich so beschädigt sind, daß das Geräteinnere offen zugänglich ist.
• Trockner vor Reinigung, Pflege und Wartungsarbeiten ausschalten! Ganz sicher gehen Sie, wenn Sie den Netzstecker aus der Steckdose ziehen oder – bei Festanschluß – den LS-Schalter im Sicherungskasten ausschalten oder die Schraubsicherung ganz herausdrehen.
• Netzkabel nie am Kabel aus Steckdose ziehen, sondern am Stecker.
• Stützen Sie sich nicht auf geöffnete Tür, Gerät könnte kippen.
• Trockner nicht mit Wasserstrahl abspritzen. Stromschlaggefahr!
• Abdeckhaube der Glühlampe für die Trommelbeleuchtung muß aufgeschraubt sein.
• Wenn Sie den Trockengang unterbrechen, um Wäsche zu entnehmen: Wäsche und Trommel können heiß sein.
• Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht verwendet werden. Brandgefahr durch Überhitzung!

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Trockner spielen – es besteht die Gefahr, daß Kinder sich einschließen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des Trockners klettern. Halten Sie dazu die Tür des Trockners geschlossen, wenn er nicht benutzt wird.

Bestimmungsgemäße Verwendung

• Umbauten oder Veränderungen am Trockner sind aus Sicherheitsgründen nicht zulässig.
• Trockner nur zum Trocknen haushaltsüblicher Wäsche verwenden! Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Nur Wäsche trocknen, die in Wasser gewaschen wurde. Besonders mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner und ähnliches) behandelte Textilien dürfen nicht im Trockner getrocknet werden. Brandgefahr! Explosionsgefahr!
• Wäschestücke, die Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht im Trockner getrocknet werden. Brandgefahr!
• Wäschestücke in sehr schlechtem Zustand (starker Verschleiß) und Wäschestücke mit losen Füllungen (Kissen), die undicht sein können, dürfen nicht getrocknet bzw. gelüftet werden. Brandgefahr!
• Wäschestücke mit starren Bestandteilen (Fussmatten) und überfüllte Trommeln verdecken die Luftschlitze. Halten Sie die Füllmenge von max. 5 kg ein. Überhitzung! Brandgefahr!
• Nur Wäsche trocknen, in der sich keine explosiven Gegenstände (Feuerzeuge, Spraydosen) befinden. Brandgefahr! Explosionsgefahr!
• Bei Wasch-Trockensäulen keine Gegenstände auf den Trockner stellen, da diese während des Betriebs herunterfallen könnten.

Aufstellung und Anschluß

• Wenn der Trockner getragen werden soll, vorher Sockelblende entfernen!
• Trockner auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Trockner nicht in frostgefährdeten Räumen aufstellen!
• Trockner waagrecht aufstellen!
• Trockner nicht auf hochflorigen Teppichböden aufstellen! Behinderung der Luftzirkulation an den Luftschlitzen!
• Bei Aufstellung neben einem Gas-, Kohle- oder Elektroherd: Zwischen Trockner und Herd muß eine wärmeisolierende, nicht brennbare Platte eingefügt werden (Abmessungen: 85x57,5cm).
• Der Stecker des Gerätes muß auch nach der Aufstellung zugänglich bleiben.
• Gemäß den technischen Anschlußbedingungen der Elektroversorgungsunternehmen darf ein Festanschluß an das elektrische Netz nur von einem autorisierten Elektroinstallateur durchgeführt werden.

i Allgemeine Hinweise

• Gestärkte Wäsche hinterläßt einen Stärkebelag in der Trommel und gehört deshalb nicht in den Trockner.
• Wenn Sie die in der Programmtabelle angegebenen Füllmengen überschreiten, müssen Sie mit Knitterbildung rechnen! Bei sehr empfindlichen Geweben sollten Sie höchstens 1,5kg Wäsche einfüllen.
• Bei Verwendung von sogenannten 'Weichpflegetüchern' kann es zu einer Belagbildung am Flusensieb kommen, die bis zu einer Verstopfung des Flusensiebs führen kann. Wir empfehlen deshalb, auf Weichpflegetücher zu verzichten.
• Zu Ihrer Information: Der Gewebeabrieb entsteht zu 70 Prozent beim Tragen der Kleidung, zu 20 Prozent beim Waschen und nur zu 10 Prozent beim Trocknen im Wäschetrockner. Bei Ihrem Trockner sammelt sich der Gewebeabrieb in Form von Flusen im Flusensieb. Beim maschinellen Trocknen fallen nur ca. 0,03g Flusen pro Kilo-gramm Wäsche an.

Entsorgung

Verpackungsmaterial entsorgen!

Entsorgen Sie das Verpackungsmaterial Ihres Wäschetrockners sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

- Kunststoffteile sind mit international genormten Abkürzungen gekennzeichnet:

• PE< für Polyethylen, z. B. Verpackungsfolien

• PS< für Polystyrol, z. B. Polsterteile (grundsätzlich FCKW-frei)

• POM< für Polyoxymethylen, z. B. Kunststoffklammern

Kartonteile sind aus Altpapier hergestellt und sollten der Altpapier-sammlung mitgegeben werden.

Altgerät entsorgen!

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Warnung! Bei der Entsorgung des Trockners: Netzstecker ziehen, elektrische Zuleitung abschneiden, Stecker mit Restleitung beseitigen und Türschloß zerstören. So können spielende Kinder sich nicht einsperren und damit in Lebensgefahr geraten.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Zum Zerlegen der Altgeräte sind Standardwerkzeuge (Kreuzschlitz-Schraubendreher, Hammer) ausreichend.

Umwelttips

• Beim Waschen auf Weichspüler verzichten!
  Im Wäschetrockner wird Ihre Wäsche auch ohne Weichspüler flauschig und weich. Versuchen Sie es einmal!
• Wäsche auflockern!
  Lockern Sie die Wäsche auf, bevor Sie sie in den Trockner einfüllen. So vermeiden Sie längere Laufzeit und Knitterbildung.Wäsche ausreichend vorentwässern!
  Grundsätzlich gilt: Je besser Sie Ihre Wäsche vor dem Trocknen ausschleudern, desto wirtschaftlicher arbeitet der Trockner.
  Konkrete Angaben zu Verbrauchsdaten in Abhängigkeit von der Schleuderdrehzahl haben wir in der folgenden Tabelle zusammengestellt. Die Angaben gelten für 5 kg Wäsche, getrocknet mit dem Programm
  2 ⚙Baumwolle Schranktrocken:

Vorentwässerung: Trockengang:
Umdrehungen pro Minute	Restfeuchte in Liter in %		Zeitbedarf in Minuten	Energiebedarf in kWh
800	3,5	70	90	3,5
1000 3,0 59 85 3,0
1200	2,7	53	75	2,7
1400	2,5	50	70	2,6
1600 2,4 47 65 2,5

- Füllmengenangaben beachten!

Sparsam arbeitet der Wäschetrockner dann, wenn Sie die in der Programmtabelle angegebenen Füllmengen einhalten. Nutzen Sie möglichst die angegebene Füllmenge aus.

- Richtiges Trockenprogramm wählen!

Wählen Sie das für Wäscheart und -menge passende Trockenprogramm. So arbeitet der Trockner am wirtschaftlichsten. Einige Verbrauchswerte:

Trockenprogamm	Füllmenge in kg	Dauer in Minuten	Energieverbrauch in kWh
2 ☐Baumwolle Schranktrocken1	5 90 3,5
4 ☐Baumwolle Bügeltrocken1	5 70 2,8
7 ☐Mischgewebe Schranktrocken2	2,5 35 1,3

1) mit 800 Umdrehungen pro Minute vorentwässert

2) mit 1000 Umdrehungen pro Minute vorentwässert

Falls die Wäschemenge für einen Trockengrad (z. B. 4 B ü geltrocken) zu gering ist, sollten Sie aus Gründen der Wirtschaftlichkeit in Stufen trocknen: Füllen Sie den Trockner und wählen Sie das Programm

4 Bügeltrocken; entnehmen Sie nach Programmende Ihre Bügelwäsche. Trocknen Sie die Restwäsche mit dem Programm 2 Baumwolle Schranktrocken zu Ende.

• Einsatz der Taste S Schon nur bei Füllmengen bis 2,5kg sinnvoll!
• Flusensieb nach jedem Trockengang reinigen!
• Kondensatbehälter nach jedem Trockengang leeren!

Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet.

Das gesammelte Kondensat können Sie wie destilliertes Wasser im Haushalt benutzen. Sie sollten es jedoch vorher durch eine Papierfilter-tüte gießen.

- Wärmetauscher regelmäßig reinigen! Wenn Sie den Wärmetauscher regelmäßig reinigen, verbraucht der Trockner weniger Energie.

Geräteaufbau

Vorderansicht

Bedienblende

A Programm wähler: zum Einstellen des Trockenprogramms

: Trommelbeleuchtung

: Programmgruppe Baumwolle

☐: Programmgruppe Mischgewebe

: Lüften

B Programmablaufanzeige: die aktuelle Phase des Trockengangs wird angezeigt.

: Trocknen

: Abkühlen

K : Knitterschutz/Ende

CTastenblock

Signal Taste: wenn zugeschaltet ertönt akustisches Signal nach Programmende

S Schon Taste: für empfindliches Gewebe

Start Taste: Programm starten.

DAnzeigenblock:

: Anzeige Behälter: Behälter leeren!

: Anzeige Sieb: Flusensieb reinigen!

Hinweis:

Die Anzeigen erlöschen erst beim Ausschalten des Programmes.

E Betriebsanzeige

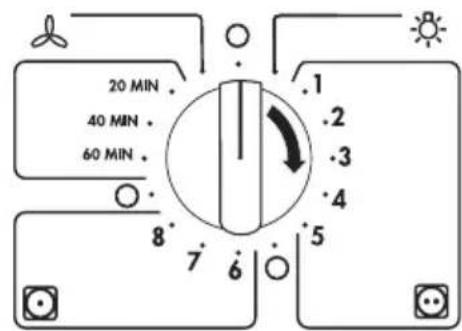

Der Programmwähler

• Stellung ○ Aus: Wäschetrockner ist ausgeschaltet
• Stellung ☉Beleuchtung: bei geöffneter Einfülltür wird die Trommelbeleuchtung eingeschaltet
• Programmgruppe 1-5 Baumwolle:
  Hier finden Sie die Programme zum Trocknen von Baumwoll- und Leinengewebe; Füllgewicht bis 5kg.
• Programmgruppe 6-8
  Mischgewebe: Hier finden Sie alle Programme zum Trocknen von Mischgewebe und Synthetiks; Füllgewicht bis 2,5kg.
• Zeitprogramme: zum Nachtrocknen von Wäsche oder zum Trocknen von Füllmen-gen unter 1kg
• Programm & Lüften: zum Glätten zerknitterter Oberbekleidung im Kaltluftstrom; Knitterstellen vorher leicht anfeuchten; Programmdauer: 10 Minuten.

Vor dem ersten Trocknen

Trommel des Trockners mit feuchten Tuch auswischen.

Kurzanleitung

• Wäsche möglichst gründlich vorentwässern.
• Wäsche vorbereiten.
• Wäsche einfüllen.
• Trockenprogramm am Programmwähler einstellen.

- eventuell Taste S Schon oder △ Signal drücken.

- Programm starten.

Während das Programm läuft, können Sie die Einfülltür öffnen, um Wäsche zu entnehmen oder nachzulegen.

Nach Programmende:

• Wäsche entnehmen.
  • Kondensatbehälter leeren.
• Flusensieb reinigen.
• Trockner ausschalten.
• Muß der Wärmetauscher gereinigt werden?

Trocknen

Wäsche vorbereiten

• Zur Verhinderung von Wäscheknäueln: Reißverschlüsse schließen; Bett- und Kissenbezüge zuknöpfen; lose Bänder, etwa von Schürzen, zusammenbinden.
• Taschen leeren.
• Metallteile (Büroklammern, Sicherheitsnadeln, ...) entfernen.
• Kleidung aus doppelschichtigem Gewebe wenden (etwa bei baumwollgefütterten Anoraks die Baumwollschicht nach außen). Diese Gewebe trocknen dann besser.
• Wäsche auflockern.

Einfülltür öffnen

Um die Einfülltür zu öffnen:

- Kräftig gegen die Tür drücken (Druckpunkt 📄).

Wäsche einfüllen

- Vorbereitete und aufgelockerte Wäsche in den Trockner einfüllen.

Achtung! Klemmen Sie keine Wäschestücke beim Schließen der Tür ein! Die Textilien könnten beschädigt werden!

Trockenprogramm einstellen

Am Programmwähler das passende Trockenprogramm wählen (siehe „Programmtabellen“).

Eventuell Taste SSchon wählen oder Signal.

- Signal-Taste

Während der Knitterschutzphase (im Anschluß an die Trocknung) ertönt in bestimmten Abständen ein akustisches Signal (siehe „Ende des Trockengangs“).

- SSchon-Taste

Das eingestellte Programm wird mit vermin- derter Heizleistung ausgeführt. Drücken Sie die Taste S Schon bei Textilien mit dem Pflegekennzeichen ☐.

Auch bei temperaturempfindlichen Textilien (etwa Acryl und Viskose) empfiehlt sich schonendes Trocknen.

Trockenprogramm starten

Drücken Sie die Taste ◆ Start.

Das Trockenprogramm beginnt. An der Programmablaufanzeige können Sie den Fortgang der Trocknung erkennen.

Wäsche herausnehmen oder nachlegen

Sie können jederzeit den Trockengang unterbrechen, um Wäsche zu entnehmen oder nachzulegen.

Einfülltür öffnen.

Vorsicht! Wäsche und Trommel können heiß sein.

Wäsche entnehmen oder nachlegen.

Einfülltür schließen.

Taste ◇ Start drücken, um den Trockengang fortzusetzen.

Ende des Trockengangs

Kurz vor Ende des Trockengangs setzt die Abkühlphase ein: Die Heizung ist in dieser Phase ausgeschaltet. Mit der Abkühlphase endet auch die eigentliche Trocknung.

Nach der Abkühlphase können Sie die Wäsche aus dem Trockner entnehmen.

An die Trocknung schließt sich automatisch die Knitterschutzphase an. Die Trommel dreht sich in bestimmten Abständen. So bleibt Ihre Wäsche locker, flauschig und knitterfrei.

Wenn Sie die Taste 🔒 SIGNAL gedrückt haben, ertönt während dieser Phase in bestimmten Abständen ein akustisches Signal.

Wäsche entnehmen

Einfülltür öffnen und Wäsche entnehmen.

Trockner ausschalten

Programmwähler auf Stellung ○ Aus drehen.

Kondensatbehälter entleeren

Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet.

Machen Sie es sich zur Angewohnheit, den Kondensatbehälter nach jedem Trockengang zu entleeren. So vermeiden Sie, daß der Trockengang automatisch unterbrochen wird, weil der Kondensatbehälter gefüllt ist.

In Griffklappe des Kondensatbehälters greifen und Kondensatbehälter ganz herausziehen.

Verschluß des Kondensatbehälters zur Seite schieben und Kondensat ausgießen.

Kondensatbehälter wieder in Bedienblende einsetzen.

Hinweis zum Aufleuchten der Anzeige Behälter:

Nach dem Entleeren des Kondensatbehälters leuchtet die Anzeige ➞ Behälter noch einige Sekunden weiter.

Wenn der Trockengang noch nicht beendet ist:

Taste ◇ Start drücken, um den Trockengang fortzusetzen.

Der Kondensatbehälter faßt ca. 3,8 Liter, ausreichend für eine Füllmenge von 5 kg Wäsche, die bei 800 Umdrehungen pro Minute geschleudert wurde.

Flusensieb reinigen

Um eine ungehinderte Luftzirkulation während des Trockengangs zu gewährleisten, müssen Sie nach jedem Trockengang das Flusensieb reinigen. Überprüfen Sie auch, ob sich Wäscheabrieb oder Rückstände in der Trommel befinden und entfernen Sie diese sofort.

Entriegelungstaste des Siebdeckels nach unten drücken.

Der Siebdeckel springt auf.

Flusensieb entnehmen.

Flusen vom Flusensieb entfernen, am besten mit angefeuchteter Hand.

Flusensieb wieder einsetzen.

Gegen den Siebdeckel drücken, bis er in der Verriegelung einrastet.

i Ohne Flusensieb kann der Siebdeckel nicht einrasten und die Einfülltür läßt sich nicht schließen.

Achtung! Den Trockner nicht mit beschädigtem oder verstopftem Flusensieb betreiben!

Wärmetauscher reinigen

Achtung! Nach jeweils dreißig Trockengängen müssen Sie unbedingt den Wärmetauscher reinigen. Andernfalls kann Ihr Trockner Schaden nehmen. Und mit verflustem Wärmetauscher verbraucht er mehr Energie.

Siehe Abschnitt „Reinigen und Warten, Wärmetauscher reinigen“.

Programmtabellen

Programmgruppe 1-5 ☐ Baumwolle Pflegesymbole ☐, ☐; Füllmenge bis 5 kg

Programm	Wäscheart	Beispiele für Wäsche/Textilien
1Extratrocken	dicke oder mehrlagige Textilien, die durchgetrocknet werden sollen.	Frottierwäsche, Bademäntel
2Schranktrocken	Textilien gleichmäßiger Dicke, die durchgetrocknet werden sollen	Frottierwäsche, Trikotwäsche, Frotteehandtücher
3Leichttrocken	dünne Textilien, die noch gebügelt werden sollen	Trikotwäsche, Baumwollhemden
4Bügeltrocken	normaldicke Baumwoll- oder Leinenwäsche	Bettwäsche, Tischwäsche
5Mangeltrocken	Baumwoll- oder Leinenwäsche, die gemangelt werden soll	Bettwäsche, Tischwäsche

Programmgruppe 6-8 ☐Mischgewebe Pflegesymbole ☐, ☐¹, ☐; Füllmenge bis 2,5kg

Programm	Wäscheart	Beispiele für Wäsche/Textilien
6 ☐Extratrocken	dicke oder mehrlagige Textilien, die durchgetrocknet werden sollen.	Pullover, Bett- und Tischwäsche
7 ☐Schranktrocken	dünne Textilien, die keine Nachbehandlung (z.B. Bügeln) benötigen	pflegeleichte Oberhemden, Tischwäsche, Babykleidung, Socken, Miederwaren
8 ☐Leichttrocken	dünne Textilien, die noch gebügelt werden sollen	Trikotwäsche, Baumwollhemden

1) S Schon-Taste drücken!

ZEIT-Programme

Pflegesymbole ☐, ☐ ^1 , ☐; Füllmenge unter 1 kg

Sie können zwischen der Programmdauer 20, 40 und 60 Minuten wählen, um einzelne Wäschestücke nachzutrocknen oder um kleine Füllmengen zu trocknen.

1) S Schon-Taste drücken!

Programm Lüften

Die Wäsche wird für 10 Minuten im Kaltluftstrom behandelt; zum Glätten zerknitterter Oberbekleidung.

Eine kleine Textilkunde

Pflegesymbole

Prüfen Sie, ob Ihre Textilien zum Trocknen geeignet sind. Auf dem Pflegekennzeichen-Etikett sollte eines der folgenden Symbole zu finden sein:

Grundsätzlich ist das Trocknen im Trockner möglich; der Textilhersteller legt nicht fest, ob das betreffende Wäschestück normal oder schonend getrocknet werden kann.

Normales Trocknen

Schonendes Trocknen (Taste S Schon drücken!)

Trocknen im Trommeltrockner nicht zulässig

Wenn Sie keines dieser Pflegesymbole finden:

Trocknen Sie Koch- und Buntwäsche sowie Mischgewebe bei normaler Temperatur. Drücken Sie die Taste SSchon, wenn Sie empfindliche Textilien trocknen.

Wir empfehlen Ihnen, schon beim Wäschekauf auf die Kennzeichnung der Textilien mit Pflegesymbolen zu achten.

• Wolle, Daunen
  Trocknen Sie keine Wolle im Trockner! Verfilzungsgefahr!
  Trocknen Sie Daunen nur dann im Trockner, wenn Sie einen entsprechenden Pflegehinweis finden.
  • Temperaturempfindliche Textilien
  Trocknen Sie temperaturempfindliche Textilien (etwa Acryl oder Viskose) und Textilien mit dem Pflegekennzeichen ☐ bei gedrückter Taste S Schon.
• Trikotwäsche, Wirkware
  Trikotwäsche und Wirkware neigen zum Einlaufen! Übertrocknen Sie diese Wäschearten nicht. Bei hochwertiger Markenwäsche ist die Gefahr des Einlaufens jedoch gering.
• Neue, farbige Textilien
  Trocknen Sie neue, farbige Textilien nicht gemeinsam mit hellen Wäschestücken. Es könnte zu Verfärbungen kommen!

Reinigen und Warten

Wärmetauscher reinigen

Achtung! Nach jeweils dreißig Trockengängen müssen Sie unbedingt den Wärmetauscher reinigen. Andernfalls kann Ihr Trockner Schaden nehmen. Und mit verflustem Wärmetauscher verbraucht er mehr Energie.

Einfülltür öffnen.

Sockelblende durch Drücken der beiden Laschen entriegeln und abnehmen.

Beide Sicherungsscheiben jeweils eine Vierteldrehung nach außen drehen.

Wärmetauscher am Griff aus dem Sockel herausziehen.

Wärmetauscher reinigen, am besten mit einer Handbürste, oder indem Sie ihn mit einer Handbrause kräftig durchspülen. Auch die Entwässerungsschlitze auf der Rückseite des Wärmetauschers müssen frei sein.

Achtung! Benutzen Sie zur Reinigung des Wärmetauschers keine spitzen Gegenstände. Er könnte undicht werden.

Wärmetauscher wieder einsetzen und verriegeln. (Beide Sicherungsscheiben jeweils eine Vierteldrehung nach innen drehen.) Der Schriftzug „top – oben – en haut“ muß oben sein.

Sockelblende wieder aufsetzen.

Achtung! Ohne Wärmetauscher darf der Trockner nicht betrieben werden.

Siebbereich reinigen

Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit – mindestens jedes Vierteljahr – den gesamten Siebbereich.

Flusensieb entnehmen.
Siebdeckel oben anfassen und nach vorn ziehen, bis er sich aus den beiden Halterungen löst.
Flusen aus dem gesamten Siebbereich entfernen – am besten mit dem Staubsauger.
Beide Zapfen des Siebdeckels in die Halterungen an der Einfülltür drücken, bis sie einrasten.
Flusensieb wieder einsetzen.
Gegen Siebdeckel drücken, bis er in der Verriegelung einrastet.

Achtung! Reinigen Sie die Edelstahltrommel nicht mit Scheuermitteln oder Stahlwolle!

Durch Wäschepflegemittel oder Kalk im Wasser kann sich an der Trommel ein kaum sichtbarer Belag bilden. Der Trockner kann den Trockengrad der Wäsche dann nicht mehr zuverlässig erkennen. Die Wäsche kommt feuchter aus dem Trockner, als Sie es erwarten.

Trommelinnenfläche und Trommelrippen mit einem haushaltsüblichen Reiniger (z.B. Essigreiniger) feucht auswischen.

Blenden und Bedienteile reinigen

Achtung! Verwenden Sie keine handelsüblichen Möbelpflege- oder aggressiven Reinigungsmittel.

Blenden und Bedienteile mit einem feuchten Tuch abwischen. Nur warmes Wasser verwenden.

Was tun, wenn ...?

Versuchen Sie im Störungsfall mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

Problem	mögliche Ursache	Abhilfe
Der Trockner arbeitet nicht	Netzstecker ausgesteckt	Netzstecker einstecken
	Taste ◆Start nicht gedrückt	Taste ◆ Start drücken
	Kein Programm einge-stellt	Programm einstellen
	Einfülltür offen	Einfülltür schließen
	Kondensatbehälter voll	Kondensatbehälter leeren
	Sicherung oder FI-Schutz-schalter im Sicherungska-sten (Hausinstallation) fehlerhaft	Sicherung oder FI-Schutz-schalter prüfen. Störun-gen an der Hausinstalla-tion behebt Ihr Elektro-fachmann
Das Trockenergebnis ist nicht zufriedenstellend	Falsches Programm gewählt	Beim nächsten Trocknen anderes (Zeit-)Programm einstellen
	Flusensieb verstopft Flusensieb reinigen
	Wärmetauscher verflust	Wärmetauscher reinigen
	Falsche Füllmenge	Empfohlene Füllmenge einhalten
	Wäsche nicht ausreichend entwässert	Wäsche ausreichend vor-entwässern
	Lüftungsschlitze im Sok-kelbereich verdeckt	Lüftungsschlitze im Sok-kelbereich freimachen
	Belag an der Trommelin-nenfläche oder an den Trommelrippen	Trommelinnenfläche und Trommelrippen reinigen
Der Trockengang dauert ungewöhnlich lang	Wärmetauscher verflust	Wärmetauscher reinigen
	Flusensieb verstopft Flusensieb reinigen
Die Einfülltür läßt sich nicht schließen	Flusensieb nicht eingesetzt und/oder Siebdekkel nicht eingerastet	Flusensieb einsetzten und/oder Siebdeckel einrasten lassen
Die Trommelbeleuchtung funktioniert nicht	Programmwähler in Stellung ○Aus	Programmwähler in Stellung ☑Beleuchtung drehen oder ein Trockenprogramm einstellen
	Glühlampe defekt	Glühlampe auswechseln (siehe nachfolgenden Abschnitt)
Anzeige BEHÄLTER leuchtet	Kondensatbehälter voll	Kondensatbehälter leeren
Anzeige BEHÄLTER leuchtet, obwohl Behälter entleert wurde	Fremdkörper, z. B. Tierhaare können den Zulaufstutzen sowie das Ventil am Ende des Behälters verstopfen	Bei herausgezogenem Behälter das Gerät kurzzeitig einschalten. Verstopfung kann aus Behälterschacht entnommen werden, bzw. Ventil von Haaren reinigen

Wenn Sie zur Behebung einer Störung in dieser Gebrauchsanweisung keinen Hinweis finden, wenden Sie sich bitte an den Kundendienst.

Glühlampe auswechseln

Besorgen Sie sich über den Kundendienst eine Speziallampe für Ihren Lavatherm (ET-Nr. 647072580).
! Warnung! Verwenden Sie auf keinen Fall Standardlampen zum Einsatz in Ihrem Lavatherm! Diese entwickeln zu viel Wärme, was zu einem übermäßigen Wärmestau unter der Lampenabdeckhaube und zu Beschädigungen führen kann.
Netzstecker ziehen; bei Festanschluß: Sicherung herausdrehen bzw. ausschalten.
Abdeckhaube über der Glühlampe abschrauben. (Die Glühlampe befindet sich hinter der Einfülltür oben; siehe Geräteaufbau Vorderansicht).
Defekte Glühlampe auswechseln.
Abdeckhaube über der Glühlampe wieder aufschrauben.
⚠️ Warning! Die Abdeckhaube muß aus sicherheitstechnischen Gründen aufgeschraubt sein. Andernfalls darf der Trockner nicht betrieben werden.

Türanschlag wechseln

Falls der Türanschlag den örtlichen Verhältnissen nicht entspricht, ist es möglich, den Türanschlag zu wechseln.

Warnung! Vor dem Wechsel des Türanschlags Netzstecker ziehen; bei Festanschluß: Sicherung herausdrehen bzw. ausschalten.

Gehen Sie zum Wechsel des Türanschlags wie folgt vor:

Schrauben A an der Gerätevorderwand herausdrehen.

Tür durch waagerechtes Verschieben entnehmen.

Schrauben B an der Türinnenseite herausdrehen und Scharniere C entnehmen.

Schließkloben D abschrauben und entnehmen.

Abdeckplatten E, F und G mit einem dünnen Schraubendreher durch Druck auf die Rastung lösen, seitlich verschieben, herausnehmen und auf der jeweils gegenüberliegenden Seite wieder einsetzen.

Scharniere C und Schließkloben D auf der gegenüberliegenden Seite der Tür anschrauben.

Türverschluß H abschrauben und herausnehmen.
Gerastete Verschlußabdeckung J herausnehmen.
Türverschluß H und Verschlußabdeckung J auf der jeweils gegenüberliegenden Seite in die Öffnung einsetzen und anschrauben bzw. einrasten lassen.
Tür mit den Scharnieren in die dafür vorgesehenen Öffnungen in der Gerätevorderwand schieben und festschrauben.

Hinweis zum Berührungsschutz: Das Gerät ist erst dann wieder betriebssicher, wenn alle Kunststoffteile eingesetzt sind.

Technische Daten

HöhexBreitexTiefe 85x60x60cm

Tiefe bei geöffneter Tür 117 cm

Höhenverstellbarkeit 1,0/-0,4cm

Leergewicht ca. 46kg

Füllmenge (programmabhängig) max. 5kg

(Abweichende Füllgewichtsangaben in einigen Ländern sind durch unterschiedliche Meßmethoden bedingt)

Energieverbrauch nach IEC 1121 s.e. 3,5kWh

(5 kg Baumwolle, vorentwässert bei 800 Umdrehungen pro Minute,

Programm 2 ☐ Baumwolle Schranktrocken)

Einsatzbereich Haushalt

zulässige Umgebungstemperatur +5°C bis +35°C

C€ Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23/EWG vom19.2.1973 'Niederspannungsrichtlinie'

- 89/336/EWG vom 3.5.1989 'EMV-Richtlinie' einschließlich

Änderungsrichtlinie 92/31/EWG

Elektrischer Anschluß

Entnehmen Sie Angaben über den elektrischen Anschluß dem Typschild. Die auf dem Typschild angegebene Nennspannung und Stromart muß mit der Netzspannung und Stromart am Aufstellort übereinstimmen.

Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.

Hinweise für den Fachmann

Bei Netzanschluß ohne Stecker ist auf den richtigen Anschluß zu achten. Beachten Sie die entsprechenden Hinweise in der Aufstell- und Anschlußanweisung.

Bei umschaltbaren Geräten finden Sie das Umschaltschema auf dem Deckel des Anschlußkastens an der Geräterückseite.

©

Stichwortverzeichnis

A

Abkühlphase 18

Acryl....17,23

Anorak 16

Anschluß 7

Aufstellung 7

Ausschleudern der Wäsche ..... 10

B

Bügelwäsche 11

D

doppelschichtiges Gewebe ..... 16

E

empfindliches Gewebe 8

F

Flusenmenge 8

Flusensieb 20

Füllmenge, angegebene 8

G

Gestärkte Wäsche 8

Gewebeabrieb beim Trocknen ..... 8

K

Kalk im Wasser 25

Kinder, Sicherheit 6

Knitterbildung 8

Knitterschutzphase .....17, 18

Kondensat benutzen 11

Kundendienst 34

L

Lösungsmittel 6

M

Möbelpflegemittel 25

0

Öffnen der Einfülltür 16

P

pflegeleichte Textilien 23

R

Reparatur 5

S

Schaumgummi....6

Schließen der Einfülltür .....20

T

Transportschäden....7

Trikotwäsche ....23

Türanschlag wechseln .....29

V

Verfärbung 23

Viskose 23

Vorentwässern der Wäsche .....10

W

Wärmetauscher 24

Wäschepflegemittel....25

Wasch-Trocken-Säule ....32

Weichpflegetüchern ....8

Weichspüler 10

Wolle....23

Service

Im Kapitel „Was tun, wenn ...“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, haben Sie zwei Möglichkeiten:

- Haben Sie eine technische Störung?

Dann wenden Sie sich an Ihre Kundendienststelle. Die ist in Ihrer Nähe und kann – wenn dies erforderlich ist – schnell zur Stelle sein. (Adressen und Telefonnummern finden Sie im Verzeichnis „Garantiebedingungen/Kundendienststellen“.)

Notieren Sie die PNC-Nummer und die S-Nummer. Beide finden Sie auf dem Typschild hinter der Einfülltür Ihres Wäschetrockners.

PNC ....

S-No ....

Halten Sie weiterhin möglichst genau fest:

• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt „Was tun, wenn ...“) selbst hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und jetzt z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.
