Produkttyp	Wäschetrockner (Kondensationsgetrocknet)
Marke	AEG-Electrolux
Modell	Lavatherm 57300
Abmessungen (H x B x T)	85 cm x 60 cm x 60 cm
Gewicht	ca. 45 kg
Energieversorgung	230 V, 50 Hz
Füllmenge	7 kg (Baumwolle)
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Zeitprogramm, Kühlprogramm
Trocknungstechnologie	Kondensation mit Wärmepumpe
Energieeffizienzklasse	B (nach alter EU-Verordnung)
Geräuschpegel	65 dB(A)
Startzeitvorwahl	Ja, bis zu 24 Stunden
Kindersicherung	Ja
Flusenfilter	Ja, leicht zugänglich
Kondensatbehälter	Ja, mit Füllstandsanzeige
Wärmetauscher reinigen	Ja, regelmäßig erforderlich
Überhitzungsschutz	Ja
Filterwechselanzeige	Nein (manuelle Reinigung)
Ersatzteile verfügbar	Ja, über autorisierte Servicepartner
Garantie	2 Jahre (gesetzlich) + optional

Häufig gestellte Fragen - Lavatherm 57300 AEG-ELECTROLUX

Wie reinige ich den Flusenfilter des AEG Lavatherm 57300?

Entfernen Sie den Filter nach jedem Trockengang und reinigen Sie ihn unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet der Fehlercode E23?

Der Fehlercode E23 weist auf ein Problem mit dem Heizsystem hin. Überprüfen Sie die Sicherungen und den Wärmetauscher. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Kundendienst.

Kann ich den Trockner direkt an einen Abfluss anschließen?

Ja, das Kondensat kann über einen Schlauch direkt in den Abfluss geleitet werden. Entfernen Sie dazu den Kondensatbehälter und schließen Sie den mitgelieferten Schlauch an.

Wie starte ich ein Programm mit Zeitvorwahl?

Wählen Sie das gewünschte Programm und drücken Sie die Taste 'Startzeitvorwahl'. Stellen Sie die gewünschte Verzögerung ein und bestätigen Sie mit 'Start'.

Der Trockner heizt nicht mehr, was kann ich tun?

Überprüfen Sie zuerst die Einstellungen und ob der Flusenfilter sauber ist. Kontrollieren Sie auch, ob der Wärmetauscher verstopft ist. Wenn nichts hilft, ist möglicherweise die Heizung defekt und ein Techniker erforderlich.

Wie schwer ist der Trockner?

Der AEG Lavatherm 57300 wiegt ca. 45 kg. Achten Sie beim Transport auf ausreichende Hilfe und eine stabile Unterlage.

Welche Programme hat das Gerät?

Es bietet Programme wie Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Zeitprogramm und Kühlprogramm. Wählen Sie je nach Textilart.

Wie oft muss der Wärmetauscher gereinigt werden?

Der Wärmetauscher sollte alle 3-6 Monate oder bei Nachlassen der Trockenleistung gereinigt werden. Entfernen Sie die Abdeckung unten und spülen Sie den Wärmetauscher mit Wasser aus.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit dem optionalen Verbindungsset ist eine stapelbare Installation möglich. Achten Sie darauf, dass die Waschmaschine für das Gewicht des Trockners ausgelegt ist.

Was tun bei Stromausfall während des Trocknens?

Der Trockner speichert den Programmfortschritt und setzt nach Wiederherstellung der Stromversorgung automatisch fort. Öffnen Sie die Tür nicht, bis das Programm abgeschlossen ist.

BEDIENUNGSANLEITUNG Lavatherm 57300 AEG-ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerätes.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit dem Kleeblatt sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Für eventuell auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.

Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:

AEG DIRECT

INFO SERVICES 0180-5554555*

* (Telekom 24 Pf/Min.)

Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr samstags 10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

- Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis Garantiebedingungen/Kundendienststellen). Beachten Sie dazu den Abschnitt „Service“.

Gedruckt auf umweltschonend hergestelltem Papier. Wer ökologisch denkt, handelt auch so ...

Inhalt

Sicherheitshinweise 5

Allgemeine Hinweise 8

Entsorgung 9

Umwelttips 10

Die wichtigsten Merkmale Ihres Gerätes 12

Geräteaufbau 13

Vorderansicht 13

Bedienblende 14

Der Programmwähler 15

Vor dem ersten Trocknen 15

Kurzanleitung 16

Trocknen 17

Wäsche vorbereiten 17

Einfülltür öffnen 17

Wäsche einfüllen 17

Trockenprogramm einstellen 17

Trockenprogramm starten 18

Wäsche herausnehmen oder nachlegen 19

Ende des Trockengangs 19

Wäsche entnehmen 19

Trockner ausschalten....19

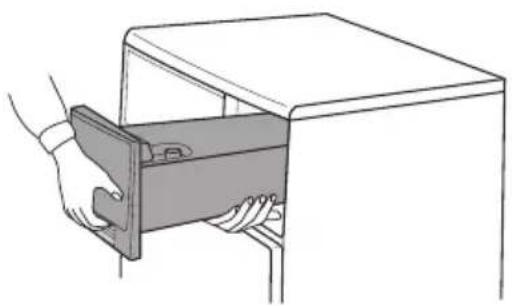

Kondensatbehälter entleeren 20

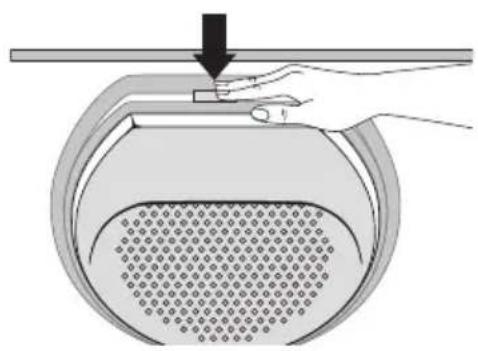

Flusensieb reinigen 21

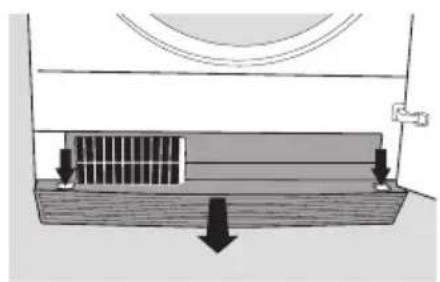

Wärmetauscher reinigen 21

Programmtabellen 22

Eine kleine Textilkunde 24

Pflegesymbole 24

Reinigen und Warten 25

Wärmetauscher reinigen 25

Siebbereich reinigen 26

Trommel reinigen 26

Blenden und Bedienteile reinigen 26

Was tun, wenn ...? 27

Glühlampe auswechseln 29

Türanschlag wechseln 30

Programmiermöglichkeiten 31

Technische Daten 32

Elektrischer Anschluß 32

Hinweise für den Fachmann 32

Sonderzubehör 33

Bausatz externer Kondensatablauf 33

Bausätze Wasch-Trocken-Säule 33

Stichwortverzeichnis 34

Service 35

Sicherheitshinweise

Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Allgemeine Sicherheit

• Reparaturen am Trockner dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an einen von AEG autorisierten Fachhändler.

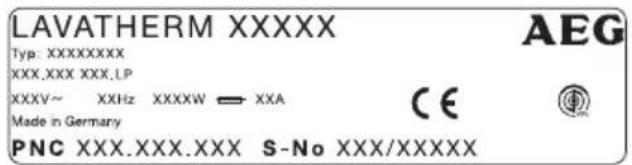

• Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
• Trockner niemals in Betrieb nehmen, wenn Netzkabel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbereich so beschädigt sind, daß das Geräteinnere offen zugänglich ist.
• Trockner vor Reinigung, Pflege und Wartungsarbeiten ausschalten! Ganz sicher gehen Sie, wenn Sie den Netzstecker aus der Steckdose ziehen oder – bei Festanschluß – den LS-Schalter im Sicherungskasten ausschalten oder die Schraubsicherung ganz herausdrehen.
• Netzkabel nie am Kabel aus Steckdose ziehen, sondern am Stecker.
• Stützen Sie sich nicht auf geöffnete Tür, Gerät könnte kippen.
• Trockner nicht mit Wasserstrahl abspritzen. Stromschlaggefahr!
• Abdeckhaube der Glühlampe für die Trommelbeleuchtung muß aufgeschraubt sein.
• Wenn Sie den Trockengang unterbrechen, um Wäsche zu entnehmen: Wäsche und Trommel können heiß sein.
• Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht verwendet werden. Brandgefahr durch Überhitzung!

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Trockner spielen – es besteht die Gefahr, daß Kinder sich einschließen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des Trockners klettern. Halten Sie dazu die Tür des Trockners geschlossen, wenn er nicht benutzt wird.

Bestimmungsgemäße Verwendung

• Umbauten oder Veränderungen am Trockner sind aus Sicherheitsgründen nicht zulässig.
• Trockner nur zum Trocknen haushaltsüblicher Wäsche verwenden! Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Nur Wäsche trocknen, die in Wasser gewaschen wurde. Besonders mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner und ähnliches) behandelte Textilien dürfen nicht im Trockner getrocknet werden. Brandgefahr! Explosionsgefahr!
• Wäschestücke, die Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht im Trockner getrocknet werden. Brandgefahr!
• Wäschestücke in sehr schlechtem Zustand (starker Verschleiß) und Wäschestücke mit losen Füllungen (Kissen), die undicht sein können, dürfen nicht getrocknet bzw. gelüftet werden. Brandgefahr!
• Wäschestücke mit starren Bestandteilen (Fussmatten) und überfüllte Trommeln verdecken die Luftschlitze. Halten Sie die Füllmenge von max. 5 kg ein. Überhitzung! Brandgefahr!
• Nur Wäsche trocknen, in der sich keine explosiven Gegenstände (Feuerzeuge, Spraydosen) befinden. Brandgefahr! Explosionsgefahr!
• Bei Wasch-Trockensäulen keine Gegenstände auf den Trockner stellen, da diese während des Betriebs herunterfallen könnten.

Aufstellung und Anschluß

• Wenn der Trockner getragen werden soll, vorher Sockelblende entfernen!
• Trockner auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Trockner nicht in frostgefährdeten Räumen aufstellen!
• Trockner waagrecht aufstellen!
• Trockner nicht auf hochflorigen Teppichböden aufstellen! Behinderung der Luftzirkulation an den Luftschlitzen!
• Bei Aufstellung neben einem Gas-, Kohle- oder Elektroherd: Zwischen Trockner und Herd muß eine wärmeisolierende, nicht brennbare Platte eingefügt werden (Abmessungen: 85x57,5cm).
• Der Stecker des Gerätes muß auch nach der Aufstellung zugänglich bleiben.
• Gemäß den technischen Anschlußbedingungen der Elektroversorgungsunternehmen darf ein Festanschluß an das elektrische Netz nur von einem autorisierten Elektroinstallateur durchgeführt werden.

i Allgemeine Hinweise

• Gestärkte Wäsche hinterläßt einen Stärkebelag in der Trommel und gehört deshalb nicht in den Trockner.
• Wenn Sie die in der Programmtabelle angegebenen Füllmengen überschreiten, müssen Sie mit Knitterbildung rechnen! Bei sehr empfindlichen Geweben sollten Sie höchstens 1,5kg Wäsche einfüllen.
• Zu Ihrer Information: Der Gewebeabrieb entsteht zu 70 Prozent beim Tragen der Kleidung, zu 20 Prozent beim Waschen und nur zu 10 Prozent beim Trocknen im Wäschetrockner. Bei Ihrem Trockner sammelt sich der Gewebeabrieb in Form von Flusen im Flusensieb. Beim maschinellen Trocknen fallen nur ca. 0,03g Flusen pro Kilo-gramm Wäsche an.

Entsorgung

Verpackungsmaterial entsorgen!

Entsorgen Sie das Verpackungsmaterial Ihres Wäschetrockners sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

- Kunststoffteile sind mit international genormten Abkürzungen gekennzeichnet:

• PE< für Polyethylen, z. B. Verpackungsfolien

• PS< für Polystyrol, z. B. Polsterteile (grundsätzlich FCKW-frei)

• POM< für Polyoxymethylen, z. B. Kunststoffklammern

Kartonteile sind aus Altpapier hergestellt und sollten der Altpapier-sammlung mitgegeben werden.

Altgerät entsorgen!

Warnung! Bei der Entsorgung des Trockners: Netzstecker ziehen, elektrische Zuleitung abschneiden, Stecker mit Restleitung beseitigen und Türschloß zerstören. So können spielende Kinder sich nicht einsperren und damit in Lebensgefahr geraten.

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Zum Zerlegen der Altgeräte sind Standardwerkzeuge (Kreuzschlitz-Schraubendreher, Hammer) ausreichend.

Umwelttips

• Beim Waschen auf Weichspüler verzichten! Im Wäschetrockner wird Ihre Wäsche auch ohne Weichspüler flauschig und weich. Versuchen Sie es einmal!
• Wäsche auflockern! Lockern Sie die Wäsche auf, bevor Sie sie in den Trockner einfüllen. So vermeiden Sie längere Laufzeit und Knitterbildung.
• Wäsche ausreichend vorentwässern! Grundsätzlich gilt: Je besser Sie Ihre Wäsche vor dem Trocknen ausschleudern, desto wirtschaftlicher arbeitet der Trockner. Konkrete Angaben zu Verbrauchsdaten und Kosten in Abhängigkeit von der Schleuderdrehzahl haben wir in der folgenden Tabelle zusammengestellt. Die Angaben gelten für 5kg Wäsche, getrocknet mit dem Programm BAUMWOLLE SCHRANKTROCKEN:

Vorentwässerung: Trockengang:
Umdrehungen pro Minute	Restfeuchte in Liter in %		Zeitbedarf in Minuten	Energiebedarf in kWh	Kosten in DM1
800	3,5	70	90	3,5	-,95
1000	3,0	59	85	3,0	-,81
1200 2,7 53 75 2,7 -,73
1400	2,5	50	70	2,6	-,70
1600 2,2 44 65 2,5 -,68

1) Tarif: DM-, 27/kWh

- Füllmengenangaben beachten! Sparsam arbeitet der Wäschetrockner dann, wenn Sie die in der Programmtabelle angegebenen Füllmengen einhalten. Nutzen Sie möglichst die angegebene Füllmenge aus.

- Richtiges Trockenprogramm wählen!

Wählen Sie das für Wäscheart und -menge passende Trockenprogramm. So arbeitet der Trockner am wirtschaftlichsten. Einige Verbrauchswerte:

Trockenprogramm1	Füllmenge in kg	Energieverbrauch in kWh	Dauer in Minuten
BAUMWOLLE SCHRANKTROCKEN2	5 3,5 90
BAUMWOLLE BÜGELTROCKEN2	5 2,8 70
MISCHGEWEBE SCHRANKTROCKEN3	2,5 1,3 35

1) Hinweis: Programmeinstellungen für eine Prüfung nach EN 61121 MISCHGEWEBE SCHRANKTROCKEN ohne gedrückte SCHON-Taste
2) mit 800 Umdrehungen pro Minute vorentwässert
3) mit 1000 Umdrehungen pro Minute vorentwässert

Falls die Wäschemenge für einen Trockengrad (z.B. BÜGELTROCKEN) zu gering ist, sollten Sie aus Gründen der Wirtschaftlichkeit in Stufen trocknen: Füllen Sie den Trockner und wählen Sie das Programm BÜGELTROCKEN; entnehmen Sie nach Programmende Ihre Bügelwäsche. Trocknen Sie die Restwäsche mit dem Programm SCHRANK-TROCKEN zu Ende.

• Einsatz der SCHON-Taste nur bei Füllmengen bis 2,5kg sinnvoll!
• Flusensieb nach jedem Trockengang reinigen!
• Kondensatbehälter nach jedem Trockengang leeren!

Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet.

Das gesammelte Kondensat können Sie wie destilliertes Wasser im Haushalt benutzen. Sie sollten es jedoch vorher durch eine Papierfilter-tüte gießen.

- Wärmetauscher regelmäßig reinigen!

Wenn Sie den Wärmetauscher regelmäßig reinigen, verbraucht der Trockner weniger Energie.

Die wichtigsten Merkmale Ihres Gerätes

• Programm- oder Zeiteinstellung über den Programmwähler
• Signal zuwählbar; nach Programmende ertönt ein akustisches Signal in bestimmten Abständen
• SCHON-Taste zur schonenden Trocknung empfindlicher Gewebe
• Multidisplay zur Anzeige von -voraussichtlicher Programmdauer bzw. Restlaufzeit bis Programmende, -Fehlercode.
• Programmablauf-Anzeige
• Programmiermöglichkeit zur dauerhaften Anpassung des Programmablaufs an Ihre Bedürfnisse.

Geräteaufbau

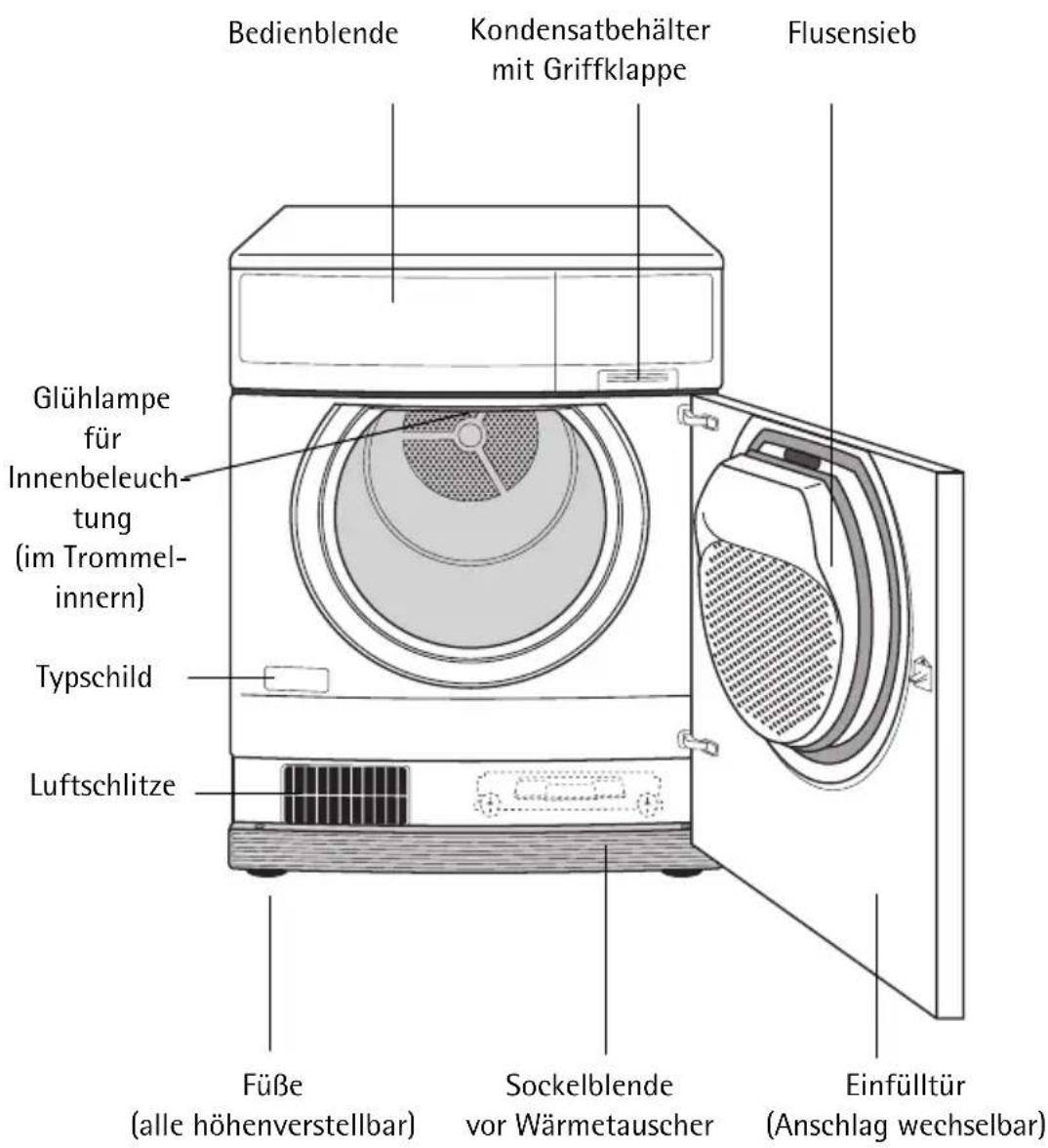

Vorderansicht

Bedienblende

A Programm wähler: zum Einstellen des Trockenprogramms

B Tasten- und Anzeigenblock

- Taste SIGNAL: Wenn zugeschaltet, ertönt akustisches Signal nach Programmende; Wäsche entnehmen

- Taste SCHON: für empfindliches Gewebe

- Taste TÜR: zum Öffnen der Einfülltür bei eingeschaltetem Gerät.

- Taste START/PAUSE: Programm starten oder unterbrechen.

- Multidisplay/Anzeige LAUFZEIT: zeigt die voraussichtliche Programmdauer bzw. Restlaufzeit des eingestellten Trockenprogramms; im Störungsfall wird ein Fehlercode angezeigt (€ und eine Zahl).

C Programmablaufanzeige: die Anzeige der aktuellen Phase des Trockengangs leuchtet jeweils.

D Benutzerhinweise:

- Anzeige WÄRMETAUSCHER: Wärmetauscher reinigen!

- Anzeige BEHÄLTER: Behälter leeren!

- Anzeige SIEB: Flusensieb reinigen!

Hinweis:

Die Anzeigen erlöschen erst beim Ausschalten des Programmes.

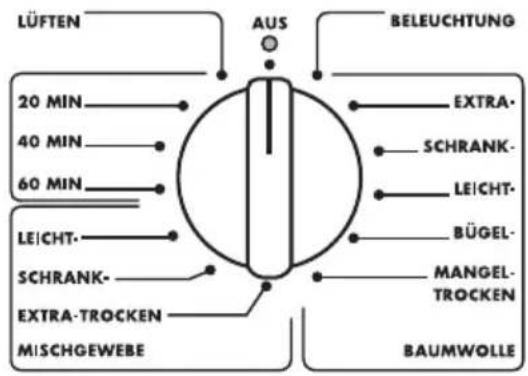

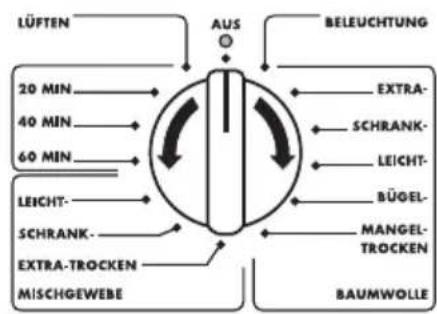

Der Programmwähler

• Stellung AUS: Wäschetrockner ist ausgeschaltet
• Stellung BELEUCHTUNG: bei geöffneter Einfülltür wird die Trommelbeleuchtung eingeschaltet
• Programmgruppe BAUMWOLLE: Hier finden Sie die Programme zum Trocknen von Baumwoll- und Leinengewebe; Füllgewicht bis 5kg.
• Programmgruppe MISCHGE-WEBE: Hier finden Sie alle Programme zum Trocknen von Mischgewebe und Synthetiks; Füllgewicht bis 2,5kg.
• Zeitprogramme: zum Nachtrocknen von Wäsche oder zum Trocknen von Füllmen-gen unter 1kg
• Programm LÜFTEN: zum Glätten zerknitterter Oberbekleidung im Kaltluftstrom; Knitterstellen vorher leicht anfeuchten; Programmdauer: 10 Minuten.

Vor dem ersten Trocknen

Trommel des Trockners mit einem feuchten Tuch auswischen.

Kurzanleitung

• Wäsche möglichst gründlich vorentwässern.
• Wäsche vorbereiten.
• Wäsche einfüllen.
• Trockenprogramm einstellen

- am Programmwähler

- eventuell über die Tasten SIGNAL und SCHON.

- Programm starten.

Während das Programm läuft, können Sie die Einfülltür öffnen, um Wäsche zu entnehmen oder nachzulegen.

Nach Programmende:

• Wäsche entnehmen.
• Kondensatbehälter leeren.
• Flusensieb reinigen.
  Wenn Anzeige WÄRMETAUSCHER leuchtet:
• Unbedingt Wärmetauscher reinigen!
• Trockner ausschalten.

Trocknen

Wäsche vorbereiten

• Zur Verhinderung von Wäscheknäueln: Reißverschlüsse schließen; Bett- und Kissenbezüge zuknöpfen; lose Bänder, etwa von Schürzen, zusammenbinden.
• Taschen leeren.
• Metallteile (Büroklammern, Sicherheitsnadeln, ...) entfernen.
• Kleidung aus doppelschichtigem Gewebe wenden (etwa bei baumwollgefütterten Anoraks die Baumwollschicht nach außen). Diese Gewebetrocknen dann besser.
• Wäsche auflockern.

Einfülltür öffnen

Um die Einfülltür zu öffnen:

• Kräftiger Druck gegen die Tür (Druckpunkt oder
• bei eingeschaltetem Gerät: TÜR-Taste drücken.

Wäsche einfüllen

- Vorbereitete und aufgelockerte Wäsche in den Trockner einfüllen.

Achtung! Klemmen Sie keine Wäschestücke beim Schließen der Tür ein! Die Textilien könnten beschädigt werden!

Trockenprogramm einstellen

Am Programmwähler das passende Trockenprogramm wählen (siehe „Programmtabelle“).

Eventuell die Tasten SIGNAL oder SCHON wählen.

SIGNAL

SCHON

- SIGNAL-Taste Während der Knitterschutzphase (im Anschluß an die Trocknung) ertönt in bestimmten Abständen ein akustisches Signal (siehe „Ende des Trockengangs“).

- SCHON-Taste Das eingestellte Programm wird mit verminderter Heizleistung ausgeführt. Drücken Sie die SCHON-Taste bei Textilien mit dem Pflegekennzeichen ☐. Auch bei temperaturempfindlichen Textilien (etwa Acryl und Viskose) empfiehlt sich schonendes Trocknen.

Trockenprogramm starten

Drücken Sie die Taste START/PAUSE.

Das Trockenprogramm beginnt. An der Programmablaufanzeige können Sie den Fortgang der Trocknung erkennen

TROCKNEN

ABKÜHLEN

ENDE

KNITTER-SCHUTZ

Wäsche herausnehmen oder nachlegen

Sie können jederzeit den Trockengang unterbrechen, um Wäsche zu entnehmen oder nachzulegen.

Einfülltür öffnen.

Vorsicht! Wäsche und Trommel können heiß sein.

Wäsche entnehmen oder nachlegen.

Einfülltür schließen.

Taste START/PAUSE drücken, um den Trockengang fortzusetzen.

Ende des Trockengangs

Kurz vor Ende des Trockengangs setzt die Abkühlphase ein: Die Heizung ist in dieser Phase ausgeschaltet. Nach der Abkühlphase können Sie die Wäsche aus dem Trockner entnehmen.

An die Trocknung schließt sich automatisch die Knitterschutzphase an. Während einer Dauer von 30 Minuten dreht sich die Trommel in bestimmten Abständen. So bleibt Ihre Wäsche locker, flauschig und knitterfrei.

Wenn Sie die Taste SIGNAL gedrückt haben, ertönt während dieser Phase in bestimmten Abständen ein akustisches Signal.

Wäsche entnehmen

Einfülltür öffnen und Wäsche entnehmen.

Trockner ausschalten

Programmwähler auf Stellung AUS drehen.

Kondensatbehälter entleeren

Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet.

Machen Sie es sich zur Angewohnheit, den Kondensatbehälter nach jedem Trockengang zu entleeren. So vermeiden Sie, daß der Trockengang automatisch unterbrochen wird, weil der Kondensatbehälter gefüllt ist.

In Griffklappe des Kondensatbehälters greifen und Kondensatbehälter ganz herausziehen.

Verschluß des Kondensatbehälters zur Seite schieben und Kondensat ausgießen.

Kondensatbehälter wieder in Bedienblende einsetzen.

Wenn der Trockengang noch nicht beendet ist:

Taste START/PAUSE drücken, um den Trockengang fortzusetzen.

Der Kondensatbehälter faßt ca. 3,8 Liter, ausreichend für eine Füllmenge von 5 kg Wäsche, die bei 800 Umdrehungen pro Minute geschleudert wurde.

Flusensieb reinigen

Um eine ungehinderte Luftzirkulation während des Trockengangs zu gewährleisten, müssen Sie nach jedem Trockengang das Flusensieb reinigen. Überprüfen Sie auch, ob sich Wäscheabrieb oder Rückstände in der Trommel befinden und entfernen Sie diese sofort.

Entriegelungstaste des Siebdeckels nach unten drücken.

Der Siebdeckel springt auf.

Flusensieb entnehmen.

Flusen vom Flusensieb entfernen, am besten mit angefeuchteter Hand.

Flusensieb wieder einsetzen.

Gegen den Siebdeckel drücken, bis er in der Verriegelung einrastet.

i Ohne Flusensieb kann der Siebdeckel nicht einrasten und die Einfülltür läßt sich nicht schließen.

Achtung! Den Trockner nicht mit beschädigtem oder verstopftem Flusensieb betreiben!

Wärmetauscher reinigen

Wenn Anzeige WÄRMETAUSCHER leuchtet:

Unbedingt Wärmetauscher reinigen (siehe Abschnitt „Reinigen und Warten, Wärmetauscher reinigen“).

Programmtabellen

Programmgruppe BAUMWOLLE

Pflegesymbole ☐, ☐; Füllmenge bis 5 kg

Programm	Wäscheart	Beispiele für Wäsche/Textilien
EXTRATROCKEN	dicke oder mehrlagige Textilien, die durchgetrocknet werden sollen.	Frottierwäsche, Bademäntel
SCHRANKTROCKEN	Textilien gleichmäßiger Dicke, die durchgetrocknet werden sollen	Frottierwäsche, Trikotwäsche, Frotteehandtücher
LEICHTTROCKEN	dünne Textilien, die noch gebügelt werden sollen	Trikotwäsche, Baumwollhemden
BÜGELTROCKEN	normaldicke Baumwoll- oder Leinenwäsche	Bettwäsche, Tischwäsche
MANGELTROCKEN	Baumwoll- oder Leinenwäsche, die gemangelt werden soll	Bettwäsche, Tischwäsche

Programmgruppe MISCHGEWEBE

Pflegesymbole ☐, ☐¹, ☐; Füllmenge bis 2,5kg

Programm	Wäscheart	Beispiele für Wäsche/Textilien
EXTRATROCKEN	dicke oder mehrlagige Textilien, die durchgetrocknet werden sollen.	Pullover, Bett- und Tischwäsche
SCHRANKTROCKEN	dünne Textilien, die keine Nachbehandlung (z.B. Bügeln) benötigen	pflegeleichte Oberhemden, Tischwäsche, Babykleidung, Socken, Miederwaren
LEICHTTROCKEN	dünne Textilien, die noch gebügelt werden sollen	Trikotwäsche, Baumwollhemden

1) SCHON-Taste drücken!

ZEIT-Programme

Pflegesymbole ☐, ☐¹, ☐; Füllmenge unter 1 kg

Sie können zwischen der Programmdauer 20, 40 und 60 Minuten wählen, um einzelne Wäschestücke nachzutrocknen oder um kleine Füllmengen zu trocknen.

1) SCHON-Taste drücken!

Programm Lüften

Die Wäsche wird für 10 Minuten im Kaltluftstrom behandelt; zum Glätten zerknitterter Oberbekleidung.

Eine kleine Textilkunde

Pflegesymbole

Prüfen Sie, ob Ihre Textilien zum Trocknen geeignet sind. Auf dem Pflegekennzeichen-Etikett sollte eines der folgenden Symbole zu finden sein:

Grundsätzlich ist das Trocknen im Trockner möglich; der Textilhersteller legt nicht fest, ob das betreffende Wäschestück normal oder schonend getrocknet werden kann.

Normales Trocknen

Schonendes Trocknen (SCHON-Taste drücken!)

Trocknen im Trommeltrockner nicht zulässig

Wenn Sie keines dieser Pflegesymbole finden:

Trocknen Sie Koch- und Buntwäsche sowie Mischgewebe bei normaler Temperatur. Drücken Sie die SCHON-Taste, wenn Sie empfindliche Textilien trocknen.

Wir empfehlen Ihnen, schon beim Wäschekauf auf die Kennzeichnung der Textilien mit Pflegesymbolen zu achten.

• Wolle, Daunen
  Trocknen Sie keine Wolle im Trockner! Verfilzungsgefahr!
  Trocknen Sie Daunen nur dann im Trockner, wenn Sie einen entsprechenden Pflegehinweis finden.

• Temperaturempfindliche Textilien
Trocknen Sie temperaturempfindliche Textilien (etwa Acryl oder Viskose) und Textilien mit dem Pflegekennzeichen ☐ bei gedrückter SCHON-Taste.

- Trikotwäsche, Wirkware

Trikotwäsche und Wirkware neigen zum Einlaufen! Übertrocknen Sie diese Wäschearten nicht. Bei hochwertiger Markenwäsche ist die Gefahr des Einlaufens jedoch gering.

- Neue, farbige Textilien

Trocknen Sie neue, farbige Textilien nicht gemeinsam mit hellen Wäschestücken. Es könnte zu Verfärbungen kommen!

Reinigen und Warten

Wärmetauscher reinigen

Achtung! Wenn Anzeige WÄRMETAUSCHER leuchtet, müssen Sie unbedingt den Wärmetauscher reinigen. Andernfalls kann Ihr Trockner Schaden nehmen. Und mit verflustem Wärmetauscher verbraucht er mehr Energie.

Einfülltür öffnen.

Sockelblende durch Drücken der beiden Laschen entriegeln und abnehmen.

Beide Sicherungsscheiben jeweils eine Vierteldrehung nach außen drehen.

Wärmetauscher am Griff aus dem Sockel herausziehen.

Wärmetauscher reinigen, am besten mit einer Handbürste, oder indem Sie ihn mit einer Handbrause kräftig durchspülen. Auch die Entwässerungsschlitze auf der Rückseite des Wärmetauschers müssen frei sein.

Achtung! Benutzen Sie zur Reinigung des Wärmetauschers keine spitzen Gegenstände. Er könnte undicht werden.

Wärmetauscher wieder einsetzen und verriegeln. (Beide Sicherungsscheiben jeweils eine Vierteldrehung nach innen drehen.) Der Schriftzug „top – oben – en haut“ muß oben sein.

Sockelblende wieder aufsetzen.

Achtung! Ohne Wärmetauscher darf der Trockner nicht betrieben werden.

Siebbereich reinigen

Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit – mindestens jedes Vierteljahr – den gesamten Siebbereich.

Flusensieb entnehmen.
Siebdeckel oben anfassen und nach vorn ziehen, bis er sich aus den beiden Halterungen löst.
Flusen aus dem gesamten Siebbereich entfernen – am besten mit dem Staubsauger.
Beide Zapfen des Siebdeckels in die Halterungen an der Einfülltür drücken, bis sie einrasten.
Flusensieb wieder einsetzen.
Gegen Siebdeckel drücken, bis er in der Verriegelung einrastet.

Achtung! Reinigen Sie die Edelstahltrommel nicht mit Scheuermitteln oder Stahlwolle!

Durch Wäschepflegemittel oder Kalk im Wasser kann sich an der Trommel ein kaum sichtbarer Belag bilden. Der Trockner kann den Trockengrad der Wäsche dann nicht mehr zuverlässig erkennen. Die Wäsche kommt feuchter aus dem Trockner, als Sie es erwarten.

Trommelinnenfläche und Trommelrippen mit einem haushaltsüblichen Reiniger (z.B. Essigreiniger) feucht auswischen.

Blenden und Bedienteile reinigen

Achtung! Verwenden Sie keine handelsüblichen Möbelpflege- oder aggressiven Reinigungsmittel.

Blenden und Bedienteile mit einem feuchten Tuch abwischen. Nur warmes Wasser verwenden.

Was tun, wenn ...?

Versuchen Sie im Störungsfall mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

Problem	mögliche Ursache	Abhilfe
Der Trockner arbeitet nicht	Netzstecker ausgesteckt	Netzstecker einstecken
	START/PAUSE-Taste gedrückt	START/PAUSE-Taste erneut drücken
	Kein Programm einge-stellt	Programm einstellen
	Einfülltür offen	Einfülltür schließen
	Sicherung oder FI-Schutz-schalter im Sicherungska-sten (Hausinstallation) fehlerhaft	Sicherung oder FI-Schutz-schalter prüfen. Störun-gen an der Hausinstalla-tion behebt Ihr Elektro-fachmann
Das Trockenergebnis ist nicht zufriedenstellend	Falsches Programm gewählt	Beim nächsten Trocknen anderes (Zeit-)Programm einstellen
	Flusensieb verstopft Flusensieb reinigen
	Wärmetauscher verflust	Wärmetauscher reinigen
	Falsche Füllmenge	Empfohlene Füllmenge einhalten
	Wäsche nicht ausreichend entwässert	Wäsche ausreichend vor-entwässern
	Lüftungsschlitze im Sok-kelbereich verdeckt	Lüftungsschlitze im Sok-kelbereich freimachen
	Belag an der Trommelin-nenfläche oder an den Trommelrippen	Trommelinnenfläche und Trommelrippen reinigen
Der Trockengang dauert ungewöhnlich lang	Wärmetauscher verflust	Wärmetauscher reinigen
	Flusensieb verstopft Flusensieb reinigen
Die Einfülltür läßt sich nicht mit der Taste TÜR öffnen	Netzstecker ausgesteckt	Netzstecker einstecken
	Programmwähler in Stellung AUS	Ein Programm einstellen. Einfülltür läßt sich jederzeit durch kräftigen Druck gegen die Tür (Druckpunkt Täffnen)
Die Einfülltür läßt sich nicht schließen	Flusensieb nicht eingesetzt und/oder Siebdekkel nicht eingerastet	Flusensieb einsetzten und/oder Siebdeckel einrasten lassen
Die Trommelbeleuchtung funktioniert nicht	Programmwähler in Stellung AUS	Programmwähler in Stellung BELEUCHTUNG drehen oder ein Trockenprogramm einstellen
	Glühlampe defekt	Glühlampe auswechseln (siehe nachfolgenden Abschnitt)
Anzeige BEHÄLTER leuchtet	Kondensatbehälter voll	Kondensatbehälter leeren
Anzeige BEHÄLTER leuchtet, obwohl Behälter entleert wurde	Fremdkörper, z. B. Tierhaare können den Zulaufstutzen sowie das Ventil am Ende des Behälters verstopfen	Bei herausgezogenem Behälter das Gerät kurzzeitig einschalten. Verstopfung kann aus Behälterschacht entnommen werden, bzw. Ventil von Haaren reinigen
Anzeige der Restlaufzeit verändert sich sprunghaft.	Abhängig von Wäscheart, Wäschemenge und Feuchtegrad erfolgt automatische Korrektur der Restlaufzeit.	Automatischer Prozeß, es liegt kein Fehler am Gerät vor.
Trockner beendet automatisch den Trockengang: Anzeige ENDE leuchtet kurz nach Programmstart auf	Für gewähltes Programm zu wenig oder zu trokkene Wäsche eingelegt	Zeitprogramm oder höhere Trockenstufe (etwa EXTRATROCKEN statt SCHRANKTROCKEN) wählen
Der Trockengang dauert ungewöhnlich lang.4,5 Stunden nach Beginn des Trockengangs:- Anzeige ENDE blinkt- akustisches Signal ertönt- Abbruch des Trockengangs- Fehlercode £6 wird angezeigt	SCHON-Taste gedrückt und Füllmenge zu groß	Programmwahl überprüfen: SCHON-Taste nur bei Wäschemengen bis 2,5kg sinnvoll
	Füllmenge zu groß	Füllmenge reduzieren
	Wäsche zu feucht	Wäsche gründlicher vorentwässern

Wenn Sie zur Behebung einer Störung in dieser Gebrauchsanweisung keinen Hinweis finden, wenden Sie sich bitte an den Kundendienst.

Glühlampe auswechseln

Besorgen Sie sich über den Kundendienst eine Speziallampe für Ihren Lavatherm (ET-Nr. 647072580).

! Warnung! Verwenden Sie auf keinen Fall Standardlampen zum Einsatz in Ihrem Lavatherm! Diese entwickeln zu viel Wärme, was zu einem übermäßigen Wärmestau unter der Lampenabdeckhaube und zu Beschädigungen führen kann.

Netzstecker ziehen; bei Festanschluß: Sicherung herausdrehen bzw. ausschalten.

Abdeckhaube über der Glühlampe abschrauben. (Die Glühlampe befindet sich hinter der Einfülltür oben; siehe Geräteaufbau Vorderansicht).

Defekte Glühlampe auswechseln.

Abdeckhaube über der Glühlampe wieder aufschrauben.

! Warnung! Die Abdeckhaube muß aus sicherheitstechnischen Gründen aufgeschraubt sein. Andernfalls darf der Trockner nicht betrieben werden.

Türanschlag wechseln

Falls der Türanschlag den örtlichen Verhältnissen nicht entspricht, ist es möglich, den Türanschlag zu wechseln.

Warnung! Vor dem Wechsel des Türanschlags Netzstecker ziehen; bei Festanschluß: Sicherung herausdrehen bzw. ausschalten.

Gehen Sie zum Wechsel des Türanschlags wie folgt vor:

Schrauben A an der Gerätevorderwand herausdrehen.

Tür durch waagerechtes Verschieben entnehmen.

Schrauben B an der Türinnenseite herausdrehen und Scharniere C entnehmen.

Schließkloben D abschrauben und entnehmen.

Abdeckplatten E, F und G mit einem dünnen Schraubendreher durch Druck auf die Rastung lösen, seitlich verschieben, herausnehmen und auf der jeweils gegenüberliegenden Seite wieder einsetzen.

Scharniere C und Schließkloben D auf der gegenüberliegenden Seite der Tür anschrauben.

Türverschluß H abschrauben, herausnehmen und Stecker abziehen.
Gerastete Verschlußabdeckung J herausnehmen und Stecker abziehen.
Türverschluß H und Verschlußabdeckung J auf der jeweils gegenüberliegenden Seite mit dem Stecker verbinden, in die Öffnung einsetzen und anschrauben bzw. einrasten lassen.
Tür mit den Scharnieren in die dafür vorgesehenen Öffnungen in der Gerätevorderwand schieben und festschrauben.
Überprüfen Sie nach dem Wechsel des Türanschlags die Funktion der TÜR-Taste.

Hinweis zum Berührungsschutz: Das Gerät ist erst dann wieder betriebssicher, wenn alle Kunststoffteile eingesetzt sind.

Programmiermöglichkeiten

Durch die elektronische Steuerung Ihres Wäschetrockners haben Sie die Möglichkeit, einige Funktionen des Trockners dauerhaft an Ihre Bedürfnisse anzupassen.

Ziel Durchführung
Wenn Sie grundsätzlich durch ein akustisches Signal an das Programmende erinnert werden wollen:	1) Sicherstellen, daß Programmwähler nicht in Stellung BELEUCHTUNG oder AUS steht.2) SIGNAL-Taste für mindestens fünf Sekunden gedrückt halten.Anzeige SIGNAL leuchtet, kurzes akustisches Signal ertönt. Damit ist die gewählte Einstellung fest einprogrammiert. Wenn Sie diese Einstellung aufheben wollen:3) Verfahren Sie wie unter Punkt 1) und 2) beschrieben. Anzeige SIGNAL erlischt.
Wenn Sie das Kondensat über einen externen Kondensatablauf abführen und die Anzeige BEHÄLTER dauerhaft unterdrücken wollen:	1) Programmwähler auf BELEUCHTUNG stellen.2) SIGNAL-Taste fünf Sekunden lang drücken. In der Anzeige LAUFZEIT erscheint U für normale Funktion und H für externen Kondensatablauf.3) Durch kurzes Drücken der SIGNAL-Taste zwischen U und H wählen.4) Am Programmwähler drehen. Damit ist die gewählte Einstellung fest einprogrammiert.

Technische Daten

HöhexBreitexTiefe 85x60x60cm
Tiefe bei geöffneter Tür	117cm
Höhenverstellbarkeit	1,0/-0,4cm
Leergewicht ca. 46kg
Füllmenge (programmabhängig)	max. 5kg
(Abweichende Füllgewichtsangaben in einigen Ländern sind durch unterschiedliche Meßmethoden bedingt)
Energieverbrauch nach IEC 1121 s.e. 3,5kWh
(5 kg Baumwolle, vorentwässert bei 800 Umdrehungen pro Minute,Programm BAUMWOLLE SCHRANKTROCKEN)
Einsatzbereich Haushalt
zulässige Umgebungstemperatur	+5°C bis +35°C

CE	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 73/23/EWG vom19.2.1973 'Niederspannungsrichtlinie'- 89/336/EWG vom 3.5.1989 'EMV-Richtlinie' einschließlichÄnderungsrichtlinie 92/31/EWG

Elektrischer Anschluß

Entnehmen Sie Angaben über den elektrischen Anschluß dem Typschild. Die auf dem Typschild angegebene Nennspannung und Stromart muß mit der Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.

Hinweise für den Fachmann

Bei Netzanschluß ohne Stecker ist auf den richtigen Anschluß zu achten. Beachten Sie die entsprechenden Hinweise in der Aufstell- und Anschlußanweisung.

Bei umschaltbaren Geräten finden Sie das Umschaltschema auf dem Deckel des Anschlußkastens an der Geräterückseite.

Sonderzubehör

Über den AEG-Kundendienst oder Ihren Fachhändler können Sie folgendes Sonderzubehör beziehen:

Bausatz externer Kondensatablauf

Mit diesem Bausatz (E-Nr. 916 019 000) können Sie das Kondensat bei einer maximalen Förderhöhe von 1 m ab Standfläche des Trockners direkt in einen Ablauf (Waschbecken, Siphon, Gully) leiten (3 m Länge). Die Entleerung des Kondensatbehälters entfällt. Die Anzeige BEHÄLTER an jedem Programmende können Sie dann mit Hilfe der Programmiermöglichkeiten unterdrücken (siehe Abschnitt „Programmiermöglichkeiten“). Das Kondensatgefäß muß aber ordnungsgemäß in der Bedienblende eingesetzt sein.

Bausätze Wasch-Trocken-Säule

Mit diesen Bausätzen können Sie Ihren Wäschetrockner mit jedem LAVAMAT-Waschautomaten zu einer Wasch-Trocken-Säule kombinieren. Die Geräte sind dann platzsparend übereinander angeordnet, der Waschautomat unten, der Wäschetrockner oben. Folgende zwei Bausätze sind erhältlich:

• ohne Platte E-Nr. 916 018 900
• mit ausziehbarer Abstellplatte E-Nr. 916 018 901

Stichwortverzeichnis

A

Abkühlphase 19

Acryl....18,24

Anorak 17

Anschluß 7

Aufstellung 7

Ausschleudern der Wäsche 10

B

Bügelwäsche 11

D

doppelschichtiges Gewebe ..... 17

E

empfindliches Gewebe 8

F

Flusenmenge 8

Flusensieb 21

Füllmenge, angegebene 8

G

Gestärkte Wäsche 8

Gewebeabrieb beim Trocknen ..... 8

K

Kalk im Wasser 26

Kinder, Sicherheit 6

Knitterbildung 8

Knitterschutzprogramm 19

Kondensat benutzen 11

Kundendienst 35

L

Lösungsmittel 6

M

Möbelpflegemittel 26

0

Öffnen der Einfülltür 17

P

pflegeleichte Textilien 24

R

Reparatur 5

S

Schaumgummi....6

Schließen der Einfülltür .....21

SIGNAL 19

START....18

T

Transportschäden 7

Trikotwäsche .....24

V

Verfärbung 24

Viskose....24

Vorentwässern der Wäsche .....10

W

Wärmetauscher .....25

Was tun, wenn ...? .....27

Wäschepflegemittel ....26

Wasch-Trocken-Säule .....33

Weichspüler 10

Wolle....24

Service

Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können.

Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

Wenn Sie für eine Störung keinen Hinweis in dieser Gebrauchsanweisung finden, haben Sie zwei Möglichkeiten:

• Haben Sie Fragen zu Bedienung und Gebrauch Ihres Wäschetrockners? Dann wenden Sie sich an AEG DIRECT INFO SERVICES 0180-5554555*, unsere telefonische Beratung. Dort bekommen Sie Tipps zum Umgang mit Ihrem Wäschetrockner und zur Nutzung der zahlreichen Funktionen.
• Hat Ihr Gerät eine technische Störung? Dann wenden Sie sich bitte an unseren Kundendienst. Unter der kostengünstigen Rufnummer 0180 322 66 22** erreichen Sie immer die nächstgelegene Niederlassung unseres Werkskundendienstes oder einen unserer Service-Partner (Adressen und Telefonnummern finden Sie auch im Verzeichnis „Garantiebedingungen/Kundendienststellen“).

Geben Sie dem Kundendienst die PNC-Nummer und die S-No (Seriennummer) an. Beide finden Sie auf dem Typschild hinter der Einfülltür Ihres Wäschetrockners. Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:

PNC

S-No ....

Halten Sie weiterhin möglichst genau fest:

• Wie äußert sich die Störung?
- Unter welchen Umständen tritt die Störung auf?
- Bringt das Multidisplay eine Fehlermeldung? (€ und eine Zahl)?

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG

H 822 944 035 -03- 0901/PRO

Änderungen vorbehalten
