Lavatherm 65170AV - Wäschetrockner AEG-ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner
Modell	Lavatherm 65170AV
Marke	AEG-Electrolux
Abmessungen (H x B x T)	844 x 600 x 580 mm (max. 640 mm Tiefe)
Gewicht	31,5 kg
Trommelvolumen	108 Liter
Max. Fassungsvermögen	7 kg
Energieeffizienzklasse	C
Jährlicher Energieverbrauch	263,1 kWh
Netzspannung	230 V
Frequenz	50 Hz
Erforderliche Sicherung	16 A
Gesamte Leistungsaufnahme	2600 W
Programme	Baumwolle (Extratrocken, Starktrocken, Schranktrocken, Bügeltrocken), Pflegeleicht (Extratrocken, Schranktrocken, Bügeltrocken), Spezial (30 Min., Auffrischen, Bettwäsche, Jeans, Sportkleidung, Leichtbügeln, Wollpflege)
Zusatzfunktionen	Schonen, Sensitiv, Knitterschutz, Signal, Zeitvorwahl
Filterreinigung	Nach jedem Trockengang erforderlich

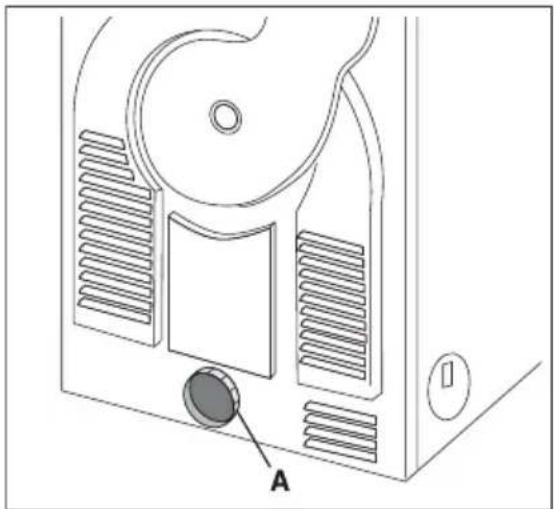

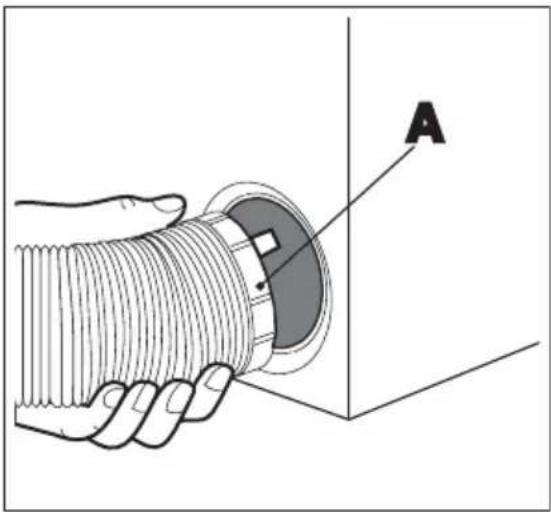

Montage	Abluftschlauch (max. 2 m, max. 2 Krümmungen), Türanschlag wechselbar

Häufig gestellte Fragen - Lavatherm 65170AV AEG-ELECTROLUX

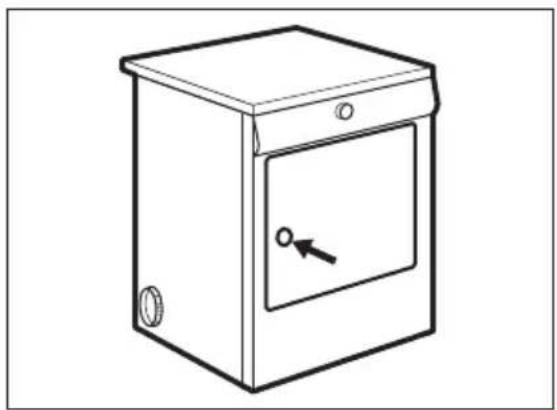

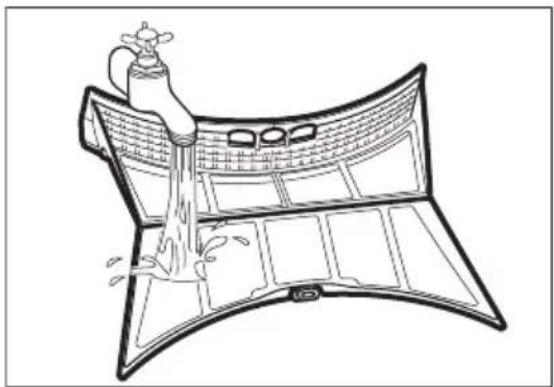

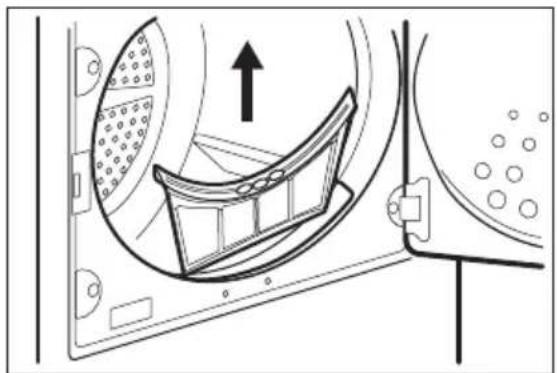

Wie reinige ich den Filter des AEG Lavatherm 65170AV?

Öffnen Sie die Tür, ziehen Sie den Filter heraus, öffnen Sie ihn, entfernen Sie Flusen mit der Hand oder einer Bürste. Bei Bedarf mit warmem Wasser reinigen. Filter wieder einsetzen. Filter nach jedem Trockengang reinigen, sonst verlängert sich die Trockenzeit.

Welche Programme hat der Lavatherm 65170AV?

Das Gerät bietet Programme für Baumwolle (Extratrocken, Starktrocken, Schranktrocken, Bügeltrocken), Pflegeleicht (Extratrocken, Schranktrocken, Bügeltrocken) sowie Spezialprogramme wie 30 Min., Auffrischen, Bettwäsche, Jeans, Sportkleidung, Leichtbügeln und Wollpflege.

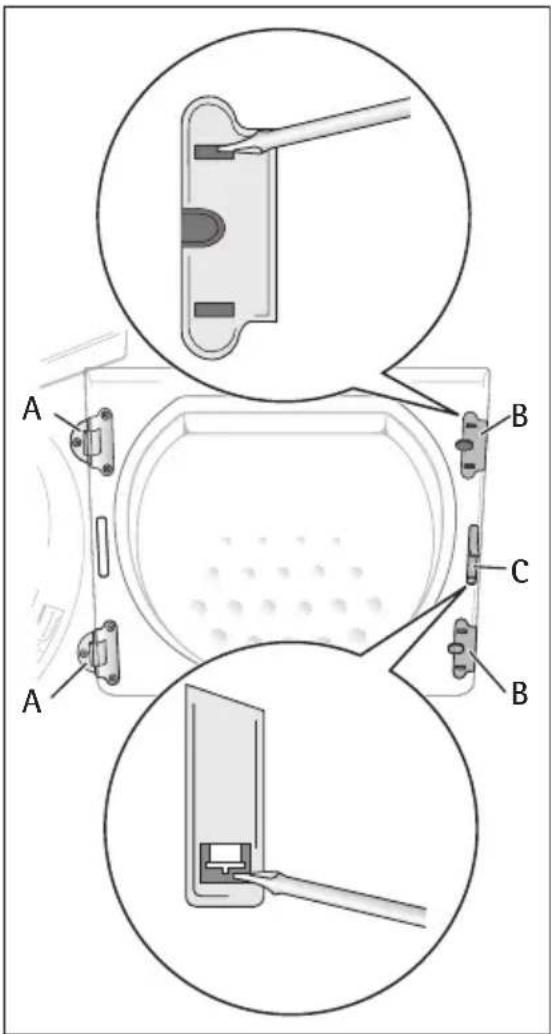

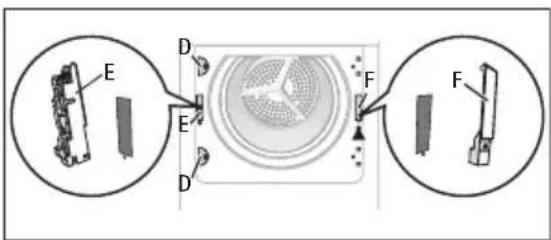

Kann ich den Türanschlag wechseln?

Ja, der Türanschlag ist wechselbar. Ziehen Sie vorher den Netzstecker. Entfernen Sie Scharnier, Abdeckplatten und Verriegelungsblock, drehen Sie diese um 180° und montieren Sie sie auf der anderen Seite wieder. Eine Anleitung finden Sie in der Bedienungsanleitung.

Was bedeuten die Fehlermeldungen auf dem Display?

Fehlermeldungen wie 'Err' zeigen an, dass eine Einstellung nicht geändert werden konnte oder eine Funktion nicht mit dem gewählten Programm kompatibel ist. Schalten Sie das Gerät aus und wieder ein. Tritt der Fehler erneut auf, wenden Sie sich an den Kundendienst.

Wie kann ich die Startzeit verzögern?

Wählen Sie ein Programm und drücken Sie die Taste 'Zeitvorwahl' wiederholt, um 3, 6 oder 9 Stunden Verzögerung einzustellen. Drücken Sie dann 'Start/Pause'. Die Kontrolllampen zeigen die verbleibende Zeit an.

Was ist der Knitterschutz?

Der Knitterschutz verlängert die Abkühlphase nach dem Trocknen auf 90 Minuten (Standard 30 Minuten). Die Wäsche wird regelmäßig bewegt, um Knitterfalten zu vermeiden. Sie können die Wäsche jederzeit entnehmen.

Welche Wäsche darf ich nicht im Lavatherm 65170AV trocknen?

Nicht trocknen: Wäsche mit Speiseöl, Chemikalien (Benzin, Aceton), imprägnierte Textilien, Schaumgummi, Kopfkissen mit Füllung, sowie Wäsche mit dem Symbol 'nicht im Trockner'.

Wie stelle ich die Wasserhärte ein?

Drehen Sie den Programmwahlschalter auf ein Programm, halten Sie die Tasten A und B gedrückt, bis die Kontrolllampen die aktuelle Einstellung zeigen. Drücken Sie 'Start/Pause' wiederholt, um den gewünschten Härtegrad auszuwählen (niedrig, mittel, hoch). Bestätigen Sie durch gleichzeitiges Drücken von A und B.

Warum ist der Trockenvorgang zu lang?

Mögliche Ursachen: verstopfter Filter, zu hohe Beladung, unzureichend geschleuderte Wäsche, hohe Raumtemperatur. Filter reinigen, maximale Füllmenge beachten und Wäsche gut schleudern.

Kann ich das Gerät auf eine Waschmaschine stellen?

Ja, mit dem optionalen Bausatz Wasch-Trocken-Säule (SKP11) kann der Trockner auf einer Waschmaschine montiert werden. Lesen Sie die beiliegende Anleitung. Ohne Bausatz ist dies nicht zulässig.

BEDIENUNGSANLEITUNG Lavatherm 65170AV AEG-ELECTROLUX

4 SICHERHEITSHINWEISE
6 UMWELTTIPPS
7 GERÄTEBESCHREIBUNG
7 Z U B E H Ö R
8 BEDIENFELD
8 VOR DER ERSTEN INBETRIEBNAHME
9 PROGRAMME
10 GEBRAUCH DES GERÄTS
12 HINWEISE UND TIPPS
14 REINIGUNG UND PFLEGE
15 FEHLERSUCHE UND KUNDENDIENST
17 TECHNISCHE DATEN
17 MONTAGE

KUNDENDIENST

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden. Die Informationen finden Sie auf dem Typenschild.

Modell ____

Produkt-Nummer (PNC) ____

Seriennummer ____

In dieser Benutzerinformation werden folgende Symbole verwendet:

!

Warnung - Wichtige

Sicherheitshinweise.

i

Allgemeine Hinweise und Ratschläge

[Non-Text]

Hinweise zum Umweltschutz

Änderungen vorbehalten

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu Besteckörben, von Flaschenhaltern bis hin zu Wäschebeuteln für empfindliche Wäsche...

Besuchen Sie den Webshop unter www.aeg-electrolux.com/shop

Auf unserer Website finden Sie:

• Produkte
• Prospekte
• Gebrauchsanweisungen
• Problemlöser
• Service-Informationen

www.aeg.com

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Montage und dem ersten Gebrauch die vorliegende Gebrauchsanweisung einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, sodass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist.

- Vor Gebrauch des Geräts Ge-

brauchsanweisung lesen.

ALLGEMEINE SICHERHEITSHINWEISE

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder am Gerät selbst vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.

- Stellen Sie sicher, dass keine Kleinkinder oder Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.

- Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben, Steine usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

- Artikel wie Schaumgummi (Latex-schaumgummi), Duschhauben, im-

prägnierte Textilien (wenn es kein gesondertes Trockenprogramm gibt), gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Geräts immer den Netzstecker.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteile.
• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen im Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Explosionsgefahr: Trocknen Sie niemals Wäschestücke, die mit entflammbaren Stoffen (Benzin, Spiritus, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.
• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden
• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken ge-

blieben sind, bevor Sie die Wäsche in die Trommel legen.

• Das Kondenswasser darf nicht getrunken oder für die Zubereitung von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.
• Setzen oder lehnen Sie sich nie auf die Tür. Das Gerät könnte kippen.

WARNUNG!

• Brandgefahr! Damit Wäsche-stücke sich nicht entzünden, darf der Wäschetrockner nicht vor Ende des Trockenganges ausgeschaltet werden, es sei denn, alle Wä-schestücke werden schnell herausgenommen und ausgebreitet, um die Wärme zu verteilen.

• Flusenansammlungen um den Wäschetrockner müssen vermieden werden.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.

• Der letzte Teil eines Trockenzyklus findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche eine Temperatur erreicht, bei der sie nicht beschädigt wird.
• Wäsche, die chemisch gereinigt wurde, darf nicht im Trockner getrocknet werden.
• Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, stammen.

MONTAGE

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser Anweisung können gefährliche Schäden am Gerät und Sachschäden entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.

• Alle Elektroarbeiten, die zur Installation dieses Geräts erforderlich sind, dürfen nur von einer Elektrofachkraft oder entsprechend qualifizierten Person ausgeführt werden.
  • Die Geräterückseite muss gegen die Wand zeigen.
• Stellen Sie die Füße entsprechend ein, wenn das Gerät auf einem Teppich oder etwas Ähnlichem installiert wird. Unter dem Gerät muss Luft hindurchströmen können.
• Überprüfen Sie nach der Installation, dass das Gerät nicht auf dem Netzkabel steht oder das Netzkabel einklemmt.
• Wird der Trockner auf einer Waschmaschine installiert, muss der Auftisch-Bausatz (Zubehör) verwendet werden. Siehe Kapitel: ZUBEHÖR.
• Vergewissern Sie sich nach dem Aufstellen des Gerätes, dass es nicht auf dem Zulaufschlauch steht oder gegen ihn drückt.

GEBRAUCH

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke verwendet werden.
• Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegekennzeichen auf den Textilien.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Beladen Sie den Wäschetrockner nicht über die empfohlene Menge hinaus. Beachten Sie das maximale Fassungsvermögen. Siehe das entsprechende Kapitel in der Gebrauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese sorgfältig aus dem Kleidungsstück entfernt werden, bevor es in das Gerät gegeben wird.

• Benutzen Sie den Wäschetrockner nicht, wenn das Stromkabel, das Bedienfeld, die Arbeitsplatte oder der Sockel beschädigt ist, sodass das Geräteinnere zugänglich ist.
• Weichspüler und ähnliche Produkte müssen den Herstellerangaben entsprechend benutzt werden.
• Brandgefahr! Beschädigte Wäsche-stücke mit Wattierungen oder Füllungen (Kopfkissen, Jacken, Bettdecken etc.) dürfen nicht getrocknet werden. Die Wattierung oder Füllung könnte austreten und einen Brand verursachen.
• Heiße Oberfläche: Berühren Sie bei eingeschalteter Innenbeleuchtung nicht die Lampenabdeckung. ¹⁾ .
• Heiße Oberfläche: Berühren Sie nicht die Rückseite des Geräts während des Betriebs!

SICHERHEIT FÜR KINDER

- Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.

UMWELTTIPPS

VERPACKUNGSMATERIALIEN

Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das

1) Nur Trockner mit Trommelbeleuchtung.

- Kinder erkennen häufig nicht die Gefahren, die von elektrischen Geräten ausgehen. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

WARNUNG!

- Erstickungsgefahr! Verpackungen (z. B. Folien, Styropor) können eine Gefahr für Kinder darstellen - halten Sie solche Materialien von Kindern fern.

• Bewahren Sie alle Waschmittel außerhalb der Reichweite von Kindern auf.
• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern.

ENTSORGUNG DES GERÄTS

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entsorgen Sie die Türverriegelung, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.

Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

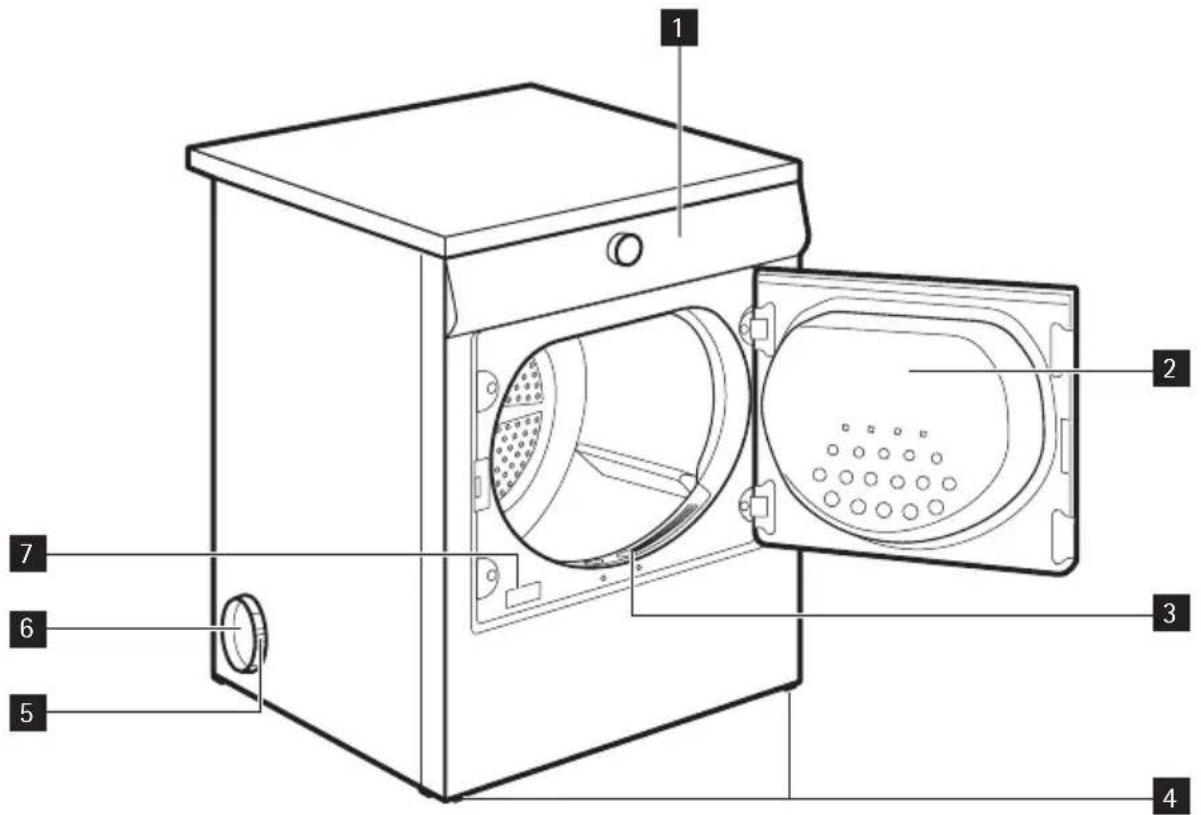

GERÄTEBESCHREIBUNG

1 Bedienfeld
2 Einfülltür (Türanschlag wechselbar)
3 Filter
4 Schraubfüße

5 Kunststoffring
6 Seitliche/hintere Lüftungsöffnung
7 Typenschild

ZUBEHÖR

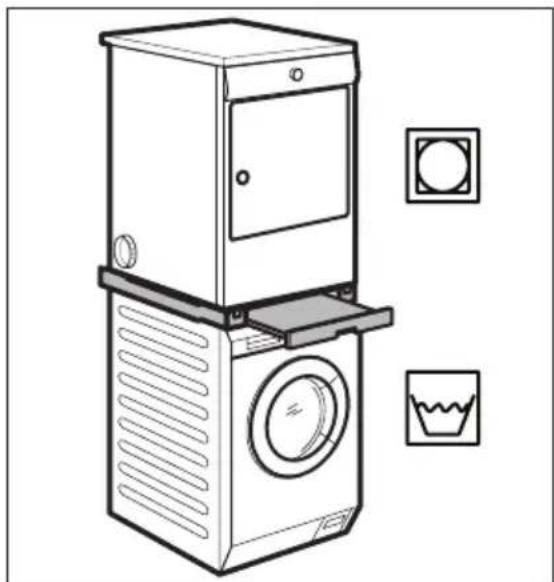

BAUSATZ WASCH-TROCKEN- SÄULE

Produktbezeichnung: SKP11

Sie erhalten dieses Zubehör bei Ihrem Vertragshändler. Der Bausatz Wasch-Trocken-Säule kann nur mit den in der Broschüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

SOCKEL MIT SCHUBLADE

Produktbezeichnung: PDSTP10.

Sie erhalten dieses Zubehör bei Ihrem Vertragshändler.

Damit wird das Gerät auf eine höhere Ebene gebracht und das Be- und Entladen erleichtert.

Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte und anderes.

Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

ABLUFT-BAUSATZ

Universeller Bausatz für Ablufttrockner, bei denen die Luft nicht nach Draußen abgeführt werden kann. Der Behälter fängt Flusen und das Kondensat auf. So entsteht in dem Raum, in dem der Wäschetrockner aufgestellt ist, keine Feuchtigkeit, die zu einer Verschmutzung oder Schäden führen könnte. Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

BEDIENFELD

VOR DER ERSTEN INBETRIEBNAHME

Reinigen Sie die Trommel des Wäsche- trockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm

ein (z. B. 30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern beladen.

PROGRAMME

Programme	Bela-dung1)	Wäscheart	Verfügbare Funktionen	Pflege-symbol
Baumwolle
Extratro-cken	7 kg	Zum Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bademänteln.	Alle2)
Starktro-cken	7 kg	Zum Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bademänteln.	Alle2)
Schranktro-cken	7 kg	Zum Trocknen von gleichmäßig di-cken Textilien wie z. B. Frottee-handtüchern, Strickwaren, Handtü-chern.	Alle2)
Bügeltro-cken	7 kg	Zum Trocknen von normaler Koch-Buntwäsche aus Baumwolle oder Leinen, z. B. Bett-, Tischwäsche.	Alle2)
Pflegeleicht
Extratro-cken	3 kg	Zum Trocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwäsche.	Alle2)
Schranktro-cken	3 kg	Zum Trocknen von dünnen Textili-en, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwäsche, Babykleidung, So-cken, Damenunterwäsche mit Kor-settstangen oder Drahteinlagen.	Alle2)
Bügeltro-cken	3 kg	Zum Trocknen von dünnen Textili-en, die noch gebügelt werden müssen, z. B. Strickwaren, Hem-den.	Alle2)
Spezial
30 Min. 1 kg		Zeitprogramm zum Trocknen ein-zelner Wäschestücke.	Alle außer Sensitiv
Auffrischen 1 kg		Programm zum Auffrischen oder schonenden Reinigen von Textilien mit handelsüblichen Trockenreini-gungsmitteln.	Alle außer Sensitiv
Bettwäsche 3 kg		Zum Trocknen von Bettwäsche wie: Einzel-/Doppelbettlaken, Kis-senbezügen, Bettüberzügen.	Alle außer Sensitiv
Jeans 7 kg		Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten).	Alle2)
Sportklei-dung	2 kg	Für dünne, bügelfreie Sportklei-dung aus Polyester oder Mikrofa-ser.	Alle außer Sensitiv
Leichtbü-geln	1 kg(oder 5 Hem-den)	Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blu-sen); das Bügeln wird erheblich er-leichtert. Die Ergebnisse können je nach Gewebeart und -veredelun-gen unterschiedlich ausfallen. Le-gen Sie die Kleidung direkt in den Trockner. Nehmen Sie die Textili-en nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel.	Alle außer Sensitiv	[KTYA]
Wollpflege 1 kg		Zum Auffrischen von Textilien aus Wolle. Die Kleidungsstücke wer-den weich und anschmiegsam. Wir empfehlen, die Wäsche sofort nach dem Programmende zu ent-nehmen.	Signal , Zeit-vorwahl

1) Höchstgewicht der trockenen Wäsche
2) Die Zusatzfunktionen Schonen und Sensitiv können nicht zusammen ausgewählt werden.

GEBRAUCH DES GERÄTS

VORBEREITEN DER WÄSCHE

Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Vergewissern Sie sich, dass die Wäsche für Wäschetrockner geeignet ist. Achten Sie auf das Pflegesymbol an den Kleidungsstücken.

Pfle- Eigenschaften gesym- bol

Kann im Wäschetrockner getrocknet werden

Pflegesymbol	Eigenschaften
	Kann im Trockner mit Standardtemperatur getrocknet werden
	Kann im Trockner mit reduzierter Temperatur getrocknet werden
	Kann nicht im Wäschetrockner getrocknet werden

Bereiten Sie die Wäsche vor:

- Reißverschlüsse schließen, Bettbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammen-

binden, damit die Wäsche sich nicht verheddert

• darauf achten, dass die Taschen leer sind und Metallgegenstände (Heftklammern, Sicherheitsnadeln usw.) entfernen
• Wäschestücke mit zwei Stoffschichten nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen) Trocknen Sie nur:
• Baumwolle und Leinen mit Baumwolle -Programmen
• Mischgewebe mit Mischgewebe - Programmen
• Textilien mit dunklen Farben getrennt von Textilien mit hellen Farben - Textilien könnten sonst abfärben
• Trikotwäsche und Strickwaren nur mit den entsprechenden Programmen - die Wäschestücke könnten sonst einlaufen

Trocknen Sie nicht mehr Wäsche als das maximale Fassungsvermögen von 7kg.

EINFÜLLEN DER WÄSCHE

1. Drücken Sie gegen die Gerätetür (am Druckpunkt).
2. Legen Sie die Wäsche locker ein.
3. Schließen Sie die Gerätetür.

VORSICHT!

Die Wäsche nicht zwischen Gerätetür und Gummidichtung einklemmen.

EINSTELLEN EINES PROGRAMMS

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus.

SONDERFUNKTIONEN

Zusammen mit dem Programm können Sonderfunktionen und Funktionen eingestellt werden. Drücken Sie die entsprechende Taste, um die Funktion zu aktivieren oder zu deaktivieren.

Ist die Funktion aktiviert, leuchtet die Kontrolllampe über der Taste auf.

FUNKTION SCHONEN

Zum sanften Trocknen empfindlicher und temperaturempfindlicher Textilien (z. B. Acryl, Viskose). Für Textilien mit dem Symbol ☐ auf dem Etikett. Für dieses Programm wird die Temperatur reduziert.

FUNKTION SENSITIV

Für leichtes Trocknen häufig getragener Kleidungsstücke. Das Programm beginnt mit voller Heizleistung, die dann während des Programmverlaufs reduziert wird, um die Textilien zu schonen.

FUNKTION KNITTERSCHUTZ

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 90 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten.

Während der Knitterschutzphase kann Wäsche entnommen werden.

FUNKTION SIGNAL

Wenn die Funktion Signal aktiviert ist, ertönt das Signal:

• am Programmende
• zu Beginn und Ende der Knitterschutzphase
• bei einer Unterbrechung des Programms
  Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

FUNKTION ZEITVORWAHL

Der Start des Trockenprogramms lässt sich um 3, 6 oder 9 Stunden verzögern.

1. Wählen Sie ein Trockenprogramm und die Funktionen.
2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitverzögerung angezeigt wird.
3. Drücken Sie die Taste Start/Pause, um die Funktion Zeitvorwahl zu aktivieren. Die Kontrolllampen (9H, 6H, 3H) ändern sich alle 3 Stunden.

STARTEN EINES PROGRAMMS

Zur Aktivierung eines Programms drücken Sie die Taste Start/Pause. Die

HINWEISE UND TIPPS

UMWELTTIPPS

- Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich. Kontrolllampe über der Taste wechselt die Farbe und leuchtet nun rot.

ÄNDERN EINES PROGRAMMS

Zum Ändern eines Programms drehen Sie den Programmwahlschalter auf ① (Aus) und stellen dann das Programm neu ein.

AM PROGRAMMENDE

Am Ende des Trockengangs leuchten die Kontrolllampen Ende und Sieb. Ist die Funktion Signal eingeschaltet, er- tönt etwa eine Minute lang eine akustische Signalfolge.

Dem Trockenprogramm folgt (mit Ausnahme des Wollpflege - Programms) automatisch eine 30 Minuten dauernde Knitterschutzphase. Die Wäsche kann jederzeit während der Knitterschutzphase entnommen werden, sie sollte jedoch spätestens nach dem Ende der Knitterschutzphase entnommen werden, um Knitterbildung zu vermeiden. . Wenn die Funktion Knitterschutz gewählt wurde, wird die Knitterschutzphase um 60 Minuten verlängert.

So entnehmen Sie die Wäsche:

1. Drehen Sie den Programmwahlschalter auf die Stellung ① (Aus).
2. Öffnen Sie die Tür des Geräts.
3. Entnehmen Sie die Wäsche.
4. Schließen Sie die Gerätetür.

Nach jedem Trockenprogramm: Filter reinigen (Siehe Kapitel REINIGUNG UND PFLEGE.)

- Benutzen Sie das Kondensat als destilliertes Wasser z. B. zum Dampfbügeln. Reinigen Sie das Kondensat vorher (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zu entfernen.

• Halten Sie die Lüftungsschlitze unten am Gerät stets frei.
• Halten Sie sich an die in der Programmtabelle aufgeführten Füllmen-gen.
• Achten Sie darauf, dass am Installationsort des Geräts eine gute Luftzirkulation herrscht.
• Reinigen Sie den Filter nach jedem Trockenprogramm.
• Schleudern Sie die Wäsche vor dem Trocknen gut.

DURCHSCHNITTSGEWICHT VERSCHIEDENER WÄSCHESTÜCKE

Bademantel 1200 g

Bettbezug 700 g

Arbeitshemd 600 g

Schlafanzug 500 g

Bettlaken 500 g

Tischtuch 250 g

Herrenhemd 200 g

Nachthemd 200 g

Kopfkissenbezug 200 g

Frottierhandtuch 200 g

Bluse 100 g

Damenslip 100 g

Herrenunterhose 100 g

Windel 100 g

Geschirrtuch 100 g

GERÄTEEINSTELLUNGEN

Wasserhärte

Die Wasserhärte kann sich von Ort zu Ort unterscheiden. Wenn Sie die Wasserhärte in Ihrem Ort kennen, können Sie den Sensor in Ihrem Gerät für bessere Trockenergebnisse entsprechend einstellen.

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.
2. Halten Sie die Taste A und B gedrückt, bis die Kontrolllampen die Einstellung anzeigen:
3. Ende - geringe Leitfähigkeit < 300 μS/cm
4. Abkühlen - mittlere Leitfähigkeit 300-600 μS/cm
5. Abkühlen und Ende - hohe Leit-fähigkeit > 600 μS/cm
6. Drücken Sie die Taste Start/Pause wiederholt, bis der gewünschte Grad eingestellt ist.
7. Drücken Sie zur Speicherung der Einstellung gleichzeitig die Tasten A und B.

Signal dauerhaft deaktivieren

1. Drehen Sie den Programmwahlschalter auf eines der Programme.
2. Halten Sie die Tasten A und B gleichzeitig ca. 5 Sekunden gedrückt.
3. Das Signal ist standardmäßig deaktiviert.

REINIGUNG UND PFLEGE

REINIGEN DES FILTERS

Am Ende eines jeden Programms leuchtet die Anzeige Sieb, um Sie darauf hinzuweisen, dass der Filter gereinigt werden muss.

Der Filter hält Flusen zurück. Die Flusen lösen sich während des Trockengangs von der Wäsche.

1. Öffnen Sie die Tür.

1. Ziehen Sie den Filter heraus.

1. Öffnen Sie den Filter.

1. Reinigen Sie den Filter mit der feuchten Hand.

1. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

1. Entfernen Sie die Flusen vom Filtersockel. Hierfür können Sie einen Staubsauger benutzen.
2. Setzten Sie den Filter in den Filtersockel.

VORSICHT!

Benutzen Sie den Trockner nie ohne oder mit einem beschädigten oder verstopften Filter.

Reinigen Sie den Filter nach je- dem Trockenprogramm. Ein ver- stopfter Filter verlängert den Trockengang und erhöht den Energieverbrauch.

REINIGEN DER TROMMEL

WARNUNG!

Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheab-

weiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel.

BEDIENFELD UND GEHÄUSE REINIGEN

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

FEHLERSUCHE UND KUNDENDIENST

FEHLERSUCHE

Problem1)	Mögliche Ursache Abhilfe
Der Wä-schetrockner funktioniert nicht.	Der Wäschetrockner ist nicht an die Stromversorgung ange-schlossen.	Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstallati-on.
	Die Einfülltür ist offen. Schließen Sie die Einfülltür.
	Die Taste Start/Pause wurde nicht gedrückt.	Drücken Sie die Taste Start/Pau-se .
Nicht zufrie-denstellen-de Trocken-ergebnisse.	Es wurde ein falsches Programm eingestellt.	Stellen Sie ein passendes Pro-gramm ein.2)
	Der Filter ist verstopft.	Reinigen Sie den Filter.3)
	Die Beladung des Geräts ist zu hoch.	Beachten Sie die maximale Füll-menge.
	Die Lüftungsschlitze sind be-deckt.	Legen Sie die Lüftungsschlitze frei.
	Es ist Schmutz in der Trommel.	Reinigen Sie die Innenfläche der Trommel.
	Hohe Wasserhärte.	Stellen Sie die entsprechende Wasserhärte ein.4).
Die Tür schließt nicht.	Der Filter ist nicht eingerastet. Setzen Sie den Filter korrekt ein.
	Zwischen der Tür und der Dich-tung ist Wäsche eingeklemmt.	Laden Sie die Wäsche richtig in die Trommel.
Err (Fehler) auf dem Dis-play.5)	Sie haben nach dem Programm-start versucht, die Einstellung zu ändern.Die ausgewählte Funktion kann nicht zusammen mit dem eingestellten Programm verwendet werden.	Schalten Sie den Wäschetrock-ner aus und wieder ein. Nehmen Sie die erforderlichen Einstellun-gen vor.Schalten Sie den Wäschetrockner aus und wieder ein. Nehmen Sie die erforderlichen Einstellungen vor.
Keine Trommelbeleuchtung.6)	Defekte Trommelbeleuchtung.	Kontaktieren Sie den Kundendienst und lassen Sie die Trommelbeleuchtung austauschen.
Ungewöhnlicher Zeitablauf im Display5).	Die voraussichtliche Programm-dauer wird errechnet unter Berücksichtigung von: Typ, Menge und Feuchtigkeitsgehalt der Wäsche.	Automatischer Vorgang - kein Gerätefehler.
Der Trockengang ist zu kurz.	Kleine Wäschemenge./Die Wäsche ist für das ausgewählte Programm zu trocken.	Wählen Sie ein Zeitprogramm oder eine höhere Trocknungsstufe (z. B. Extratrocken ).
Der Trockengang ist zu lang.7)	Der Filter ist verstopft. Reinigen Sie den Filter.
	Die Beladung des Geräts ist zu hoch.	Beachten Sie die maximale Füllmenge.
	Die Wäsche wurde unzureichend geschleudert.	Schleudern Sie die Wäsche entsprechend.
	Sehr hohe Raumtemperatur - keine Gerätestörung.	Falls möglich, senken Sie die Raumtemperatur.

1) Im Fall einer Fehlermeldung auf dem Display (z. B. E51- nur Trockner mit Display): Schalten Sie den Wäschetrockner aus und wieder ein. Stellen Sie ein Programm ein. Drücken Sie die Taste Start/Pause . Funktioniert das Gerät immer noch nicht? - Benachrichtigen Sie den lokalen Kundendienst unter Angabe des Fehlercodes.

2) Befolgen Sie die Programmempfehlung - siehe Kapitel PROGRAMME

3) Siehe Kapitel REINIGUNG UND PFLEGE.

4) Siehe Abschnitt PROGRAMMIERMÖGLICHKEITEN im Kapitel TIPPS UND HINWEISE.

5) Nur bei Trocknern mit Display

6) Nur Trockner mit Trommelbeleuchtung.

7) Anmerkung: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

KUNDENDIENST

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der Bedienungsanleitung den Fehler selbst beheben können – siehe Abschnitt FEHLERSUCHE.

Können Sie die Störung nicht selbst beheben, wenden Sie sich an den Kundendienst oder an Ihren Fachhändler. Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

• Modell-Bezeichnung
• Produktnummer (PNC)

– Seriennummer (Ser. No.) befindet sich auf dem Typenschild des Geräts - siehe Kapitel PRODUKTBESCHREIBUNG

- Störungsart

– auf dem Display angezeigter Fehlercode

Tragen Sie die Gerätenummern hier ein, so dass Sie diese immer zur Hand haben:

Höhe x Breite x Tiefe 844 x 600 x 580 mm (maximal 640 mm)

Trommelvolumen 108 Liter

maximale Tiefe bei geöffneter Einfülltür 1090 mm

maximale Breite bei geöffneter Einfüll- 950 mm

Höhenverstellbarkeit 850 mm (+ 15 mm - Fußeinstellung)

Gewicht des Geräts 31,5 kg

Max. Fassungsvermögen 7 kg

Elektrische Spannung 230 V

Frequenz 50 Hz

Erforderliche Sicherung 16 A

Gesamte Leistungsaufnahme 2600 W

Energie-Effizienzklasse C

Energieverbrauch kWh/Trockengang 1) 3,9 kWh

Jährlicher Energieverbrauch 263,1 kWh

Verwendungsart Haushalt

Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

MONTAGE

AUFSTELLEN DER MASCHINE

• Der Wäschetrockner muss an einem sauberen, staubfreien Ort installiert werden.
  • Die Luft muss frei um das Gerät herum strömen können. Achten Sie darauf, dass die Lüftungsschlitze unten am Gerät nicht blockiert werden.
• Damit Vibrationen und Geräusche auf ein Minimum reduziert werden, muss das Gerät auf einer stabilen und ebenen Fläche stehen.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen waa-gerecht aus.

- Entfernen Sie die Füße nicht. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien verringern. Dadurch kann sich die Temperatur erhöhen und den Gerätebetrieb beeinträchtigen.

• Die Temperatur der Heißluft im Wäschetrockner kann bis auf 60 °C ansteigen. Das Gerät darf nicht auf dem Boden installiert werden, der keinen hohen Temperaturen standhält.
- Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5°C und +35°C liegen. Andere Temperaturen können unerwünschte Auswirkungen auf die Geräteleistung haben.
- Falls das Gerät bewegt werden muss, muss es in senk-rechtem Zustand bewegt werden.
- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich an der gegenüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr möglich ist.

AUSPACKEN

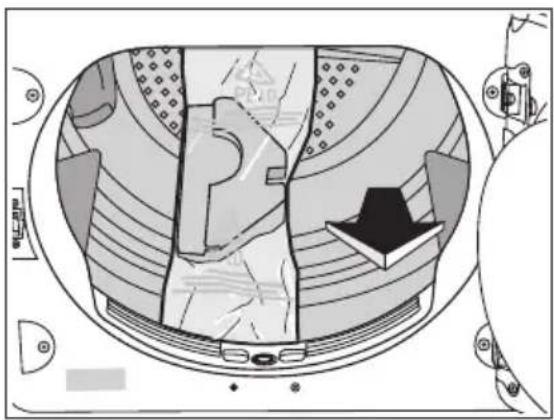

VORSICHT!

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfülltür.

1. Ziehen Sie die Klebebänder innerhalb der Maschine oben von der Trommel ab.

1. Entfernen Sie den Folienschlauch und den Styroporblock aus dem Gerät.

MONTAGE DES ENTLÜFTUNGSSCHLAUCHS

Das Gerät besitzt 3 Luftaustrittsöffnungen: auf der linken und rechten Seite sowie auf der Rückseite.

1. Ziehen Sie die Ringmutter A aus der hinteren Luftaustrittsöffnung heraus.

1. Schrauben Sie die Ringmutter auf den Schlauch und setzen Sie ihn in die Öffnung ein.

1. Die nicht benutzten Austrittsöffnungen müssen mit den mitgelieferten Abdeckungen verschlossen werden. Ist der Entlüftungsschlauch lang und die Raumtemperatur niedrig, kann die Feuchtigkeit im Schlauchinneren kondensieren. Dies ist normal. Damit das Wasser nicht im Entlüftungsschlauch steht, sollte ein kleines Loch (ca. 3 mm) an der niedrigsten Stelle des Schlauchs gebohrt werden. Stellen Sie dann einen kleinen Behälter unter dieses Loch. (Siehe Abbildung, Punkt B.)

Achten Sie darauf, dass der Entlüftungsschlauch nicht länger als 2 m ist und nicht mehr als 2 Krümmungen aufweist.

Falls Sie sich bezüglich der Entlüftungs- öffnung für das feste Gitter in der

Wand/Aussparung entschieden haben, sollten Sie sich in Ihrem Baumarkt über die notwendigen Anschlüsse und Installationsmöglichkeiten informieren.

WARNUNG!

Es muss beachtet werden, dass der Entlüftungsschlauch nicht beispielsweise an eine Dunstabzugshaube, einen Kamin oder ein Abgasrohr angeschlossen wird, durch den auch die Abgasse eines Gerätes abgeleitet werden, das mit Brennstoffen betrieben wird.

Achtung! Um Kondensationsprobleme zu vermeiden, ist es unerlässlich, den Trockner mit einem flexiblen Entlüftungsschlauch auszustatten, dessen „Auslassöffnung“ mindestens hinter die Küchenmöbel reicht, noch besser aber aus der Küche selbst hinaus führt. Damit das Gerät nicht überhitzt, muss dieser Dampfauslass stets frei von Verstopfungen sein. Wird der Entlüftungsschlauch an der Außenwand oder an der Decke fest installiert, muss eine Absaugleistung von mindestens 150 m³/ Std. gewährleistet sein. Wird der Entlüftungsschlauch teilweise eingequetscht, reduziert sich die Trockenleistung, und es kommt zu längeren Trockenzeiten und einem höheren Energieverbrauch. Wird der Entlüftungsschlauch komplett eingequetscht, werden möglicherweise die Sicherheitsausschalter aktiviert, mit denen das Gerät ausgestattet ist. Während des Betriebs des Wäschetrockners muss die Raumtemperatur im Bereich von +5 °C und +35 °C liegen, anderen-

falls wird die Geräteleistung beeinträchtigt.

TÜRANSCHLAG DER EINFÜLLTÜR WECHSELN

WARNUNG!

Ziehen Sie den Netzstecker, bevor Sie den Türanschlag wechseln.

1. Öffnen Sie die Einfülltür.
2. Schrauben Sie das Türscharnier A von der Frontseite des Geräts ab und nehmen Sie die Einfülltür ab.
3. Entfernen Sie die Abdeckplatten B. Stecken Sie dazu einen Schraubendreher in die Schlitze (siehe Abbildung), drücken Sie leicht nach unten und entfernen Sie die Abdeckplatten.

1. Üben Sie mit einem Werkzeug Druck aus, um das Teil C zu entriegeln, entfernen Sie es und drehen Sie es um 180°. Setzen Sie es dann

in der gegenüberliegenden Seite ein.

VORSICHT!

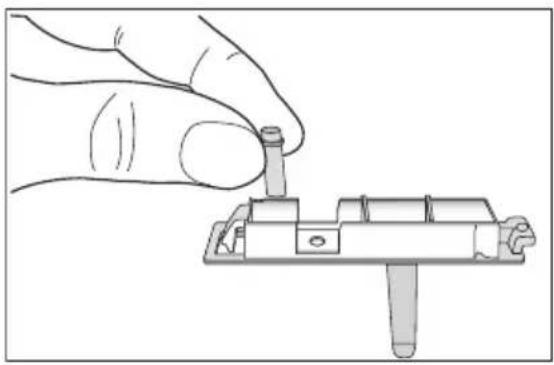

Unter dem Verriegelungsblock C befindet sich eine kleine Feder. Den richtigen Einbau der Teile entnehmen Sie bitte den Abbildungen.

1. Schrauben Sie das Scharnier A von der Einfülltür ab, drehen Sie es um 180° und schrauben Sie es auf der gegenüberliegenden Seite wieder an.
2. Drehen Sie die Abdeckplatten B um 180° und bringen Sie sie an der gegenüberliegenden Seite an.
3. Schrauben Sie die Abdeckplatten D von der Gerätefrontseite ab, drehen Sie sie um 180° und schrauben

Sie sie auf der gegenüberliegenden Seite an.

1. Schrauben Sie das Türschloss E ab, drücken Sie es etwas nach unten und nehmen Sie es von der Gerätefrontseite ab.
2. Drücken Sie den Rastknopf F nach innen und unten, schieben Sie die Abdeckung etwas nach unten und nehmen Sie das Teil aus der Gerätefrontseite heraus.
3. Setzen Sie das Türschloss E auf der gegenüberliegenden Seite ein und schrauben Sie die Türverriegelung fest.
4. Setzen Sie die Abdeckung F auf der gegenüberliegenden Seite ein und lassen Sie den Rastknopf einrasten.
5. Setzen Sie die Einfülltür mit den Scharnieren in die Aussparungen auf der Gerätefrontseite ein und schrauben Sie sie fest.

Hinweise zum Kontaktschutz:

Das Gerät ist nur nach dem Ein-

setzen aller Kunststoffteile wie- der betriebssicher.

ELEKTRISCHER ANSCHLUSS

• Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Steckdose erfolgen.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.
• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.
  • Der Stecker muss trocken sein.

CE
