Produkttyp	Wäschetrockner
Marke	AEG-Electrolux
Modell	Lavatherm 65280AC
Höhe	850 mm (+ 15 mm Fußverstellung)
Breite	600 mm
Tiefe	600 mm (max. 640 mm)
Gewicht	41 kg
Max. Fassungsvermögen	8 kg
Trommelvolumen	118 Liter
Energieeffizienzklasse	B
Jährlicher Energieverbrauch	268,8 kWh
Energieverbrauch pro Trockengang	4,48 kWh (8 kg Baumwolle, 1000 U/min)
Spannung	230 V
Frequenz	50 Hz
Erforderliche Sicherung	16 A
Gesamtleistungsaufnahme	2800 W
Programme	Baumwolle, Jeans, Bettwäsche, Daunen, Feinwäsche, Mischgewebe, Leichtbügeln, Sportkleidung, 60 min, 30 min
Sonderfunktionen	Schonen, Signal, Knitterschutz, Zeitvorwahl, Kindersicherung
Reinigung und Pflege	Filter reinigen, Wärmetauscher reinigen, Kondenswasserbehälter leeren
Sicherheit	Kindersicherung, Türverriegelung, automatische Abschaltung
Zubehör (optional)	Wasch-Trocken-Säulen-Bausatz (SKP11), Kondenswasser-Ableitbausatz (DK11), Sockel mit Schublade (PDSTP10)

Häufig gestellte Fragen - Lavatherm 65280AC AEG-ELECTROLUX

Was tun, wenn der Trockner nicht startet?

Überprüfen Sie, ob der Netzstecker eingesteckt ist, die Tür geschlossen ist, und drücken Sie die Ein/Aus-Taste. Drücken Sie dann die Start/Pause-Taste. Falls das Gerät im Standby-Modus ist, schalten Sie es wieder ein.

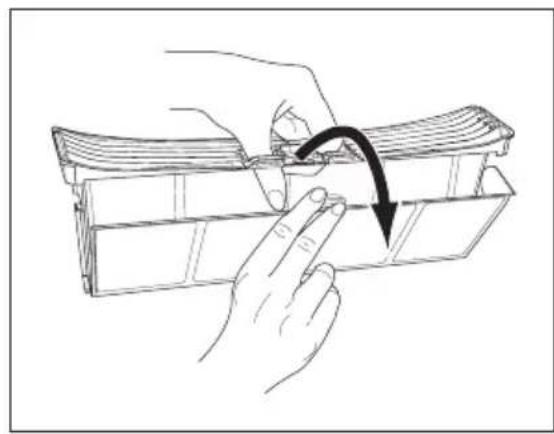

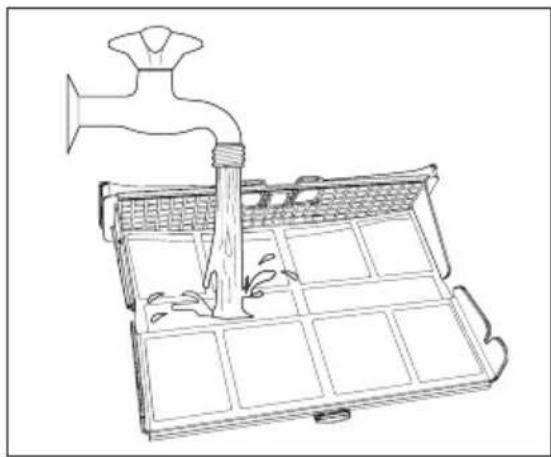

Wie reinige ich den Flusenfilter?

Ziehen Sie den Filter heraus, öffnen Sie ihn und entfernen Sie die Flusen mit der feuchten Hand. Bei Bedarf mit einer Bürste und warmem Wasser reinigen. Setzen Sie den Filter wieder ein. Reinigen Sie den Filter nach jedem Trockenprogramm.

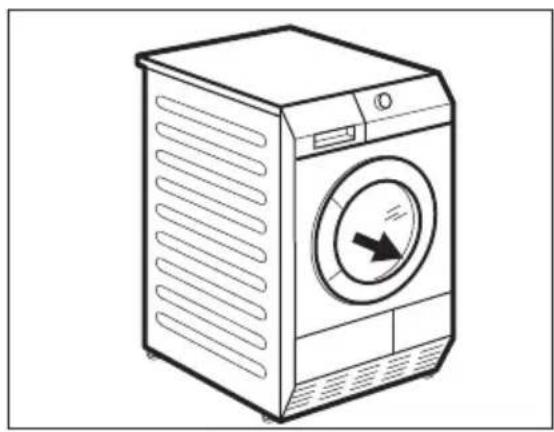

Wie leere ich den Kondenswasserbehälter?

Ziehen Sie den Behälter heraus, tragen Sie ihn waagerecht, ziehen Sie die Kunststoffverbindung heraus und entleeren Sie das Wasser. Schieben Sie die Verbindung wieder ein und setzen Sie den Behälter ein. Leeren Sie ihn nach jedem Trockengang.

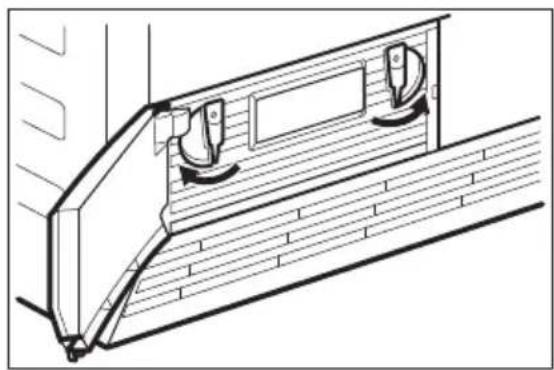

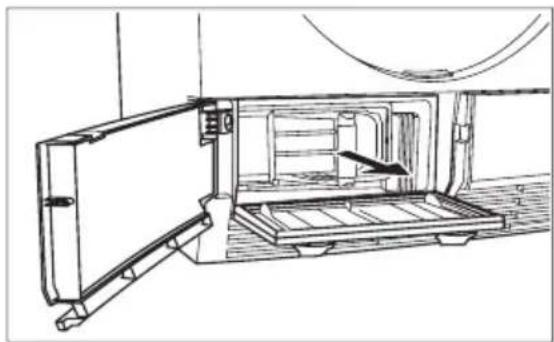

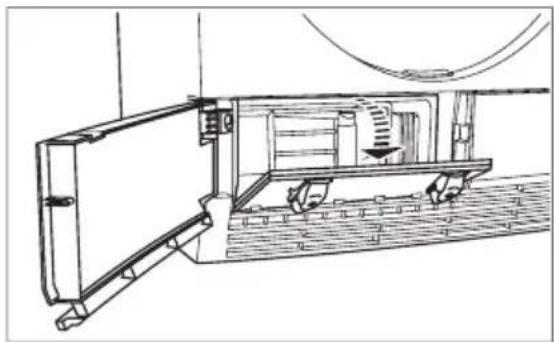

Was bedeutet die Anzeige 'Wärmetauscher reinigen'?

Die LED leuchtet, wenn der Wärmetauscher gereinigt werden muss. Öffnen Sie die Wärmetauschertür, entriegeln Sie die Abdeckung, ziehen Sie den Wärmetauscher heraus und spülen Sie ihn mit einer Handbrause ab. Setzen Sie ihn wieder ein und schließen Sie die Tür.

Kann ich die Türanschlag wechseln?

Ja, die Einfülltür kann auf die andere Seite montiert werden. Befolgen Sie die Anleitung im separaten Blatt, das dem Gerät beiliegt.

Wie stelle ich die Wasserhärte ein?

Drehen Sie den Programmwahlschalter auf ein beliebiges Programm, halten Sie die Tasten 'Schonen' und 'Knitterschutz' gedrückt, bis ein Symbol erscheint. Wählen Sie mit der Start/Pause-Taste die gewünschte Leitfähigkeit: niedrig (<300 µS/cm), mittel (300-600) oder hoch (>600). Speichern Sie mit 'Schonen' und 'Knitterschutz'.

Was bedeuten die Fehlermeldungen auf dem Display (z.B. E51)?

Schalten Sie den Trockner aus und wieder ein und wählen Sie ein neues Programm. Falls der Fehler weiterhin besteht, wenden Sie sich unter Angabe des Fehlercodes an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten 'Zeitvorwahl' und 'Knitterschutz', bis das Symbol im Display erscheint. Zum Deaktivieren drücken Sie die Tasten erneut. Die Kindersicherung sperrt alle Tasten außer der Ein/Aus-Taste.

Wie verwende ich die Zeitvorwahl?

Wählen Sie ein Programm und ggf. Funktionen, drücken Sie wiederholt die Taste 'Zeitvorwahl', bis die gewünschte Verzögerung (30 Minuten bis 20 Stunden) angezeigt wird. Drücken Sie dann 'Start/Pause'. Die Restzeit wird im Display angezeigt.

Warum ist der Trockenvorgang zu lang?

Mögliche Ursachen: Filter verstopft, zu hohe Beladung, Wäsche nicht ausreichend geschleudert, Raumtemperatur zu hoch. Reinigen Sie den Filter, reduzieren Sie die Beladung, schleudern Sie die Wäsche besser und senken Sie ggf. die Raumtemperatur.

BEDIENUNGSANLEITUNG Lavatherm 65280AC AEG-ELECTROLUX

4 SICHERHEITSHINWEISE
6 UMWELTTIPPS
7 GERÄTEBESCHREIBUNG
7 Z U B E H Ö R
8 BEDIENFELD
9 VOR DER ERSTEN INBETRIEBNAHME
9 PROGRAMME
10 GEBRAUCH DES GERÄTS
13 HINWEISE UND TIPPS
14 REINIGUNG UND PFLEGE
20 FEHLERSUCHE
21 TECHNISCHE DATEN
22 MONTAGE

KUNDENDIENST

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden. Die Informationen finden Sie auf dem Typenschild.

Modell ____

Produkt-Nummer (PNC) ____

Seriennummer ____

In dieser Benutzerinformation werden folgende Symbole verwendet:

!

Warnung - Wichtige

Sicherheitshinweise.

i

Allgemeine Hinweise und Ratschläge

[Non-Text]

Hinweise zum Umweltschutz

Änderungen vorbehalten

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu Besteckörben, von Flaschenhaltern bis hin zu Wäschebeuteln für empfindliche Wäsche...

Besuchen Sie den Webshop unter www.aeg.com/shop

Auf unserer Website finden Sie:

• Produkte
• Prospekte
• Gebrauchsanweisungen
• Problemlöser
• Service-Informationen

www.aeg.com/shop

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Montage und dem ersten Gebrauch die vorliegende Gebrauchsanweisung einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, sodass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist.

- Vor Gebrauch des Geräts Ge-

brauchsanweisung lesen.

ALLGEMEINE SICHERHEITSHINWEISE

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder am Gerät selbst vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.

- Stellen Sie sicher, dass keine Kleinkinder oder Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.

- Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben, Steine usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

- Artikel wie Schaumgummi (Latex-schaumgummi), Duschhauben, im-

prägnierte Textilien (wenn es kein gesondertes Trockenprogramm gibt), gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Geräts immer den Netzstecker.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteile.
• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen im Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Explosionsgefahr: Trocknen Sie niemals Wäschestücke, die mit entflammbaren Stoffen (Benzin, Spiritus, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.
• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden
• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken ge-

blieben sind, bevor Sie die Wäsche in die Trommel legen.

• Das Kondenswasser darf nicht getrunken oder für die Zubereitung von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.
• Setzen oder lehnen Sie sich nie auf die Tür. Das Gerät könnte kippen.

WARNUNG!

• Brandgefahr! Damit Wäsche-stücke sich nicht entzünden, darf der Wäschetrockner nicht vor Ende des Trockenganges ausgeschaltet werden, es sei denn, alle Wä-schestücke werden schnell herausgenommen und ausgebreitet, um die Wärme zu verteilen.

• Flusenansammlungen um den Wäschetrockner müssen vermieden werden.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.

• Der letzte Teil eines Trockenzyklus findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche eine Temperatur erreicht, bei der sie nicht beschädigt wird.
• Wäsche, die chemisch gereinigt wurde, darf nicht im Trockner getrocknet werden.
• Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, stammen.

MONTAGE

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser Anweisung können gefährliche Schäden am Gerät und Sachschäden entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.

• Alle Elektroarbeiten, die zur Installation dieses Geräts erforderlich sind, dürfen nur von einer Elektrofachkraft oder entsprechend qualifizierten Person ausgeführt werden.
  • Die Geräterückseite muss gegen die Wand zeigen.
• Stellen Sie die Füße entsprechend ein, wenn das Gerät auf einem Teppich oder etwas Ähnlichem installiert wird. Unter dem Gerät muss Luft hindurchströmen können.
• Überprüfen Sie nach der Installation, dass das Gerät nicht auf dem Netzkabel steht oder das Netzkabel einklemmt.
• Wird der Trockner auf einer Waschmaschine installiert, muss der Auftisch-Bausatz (Zubehör) verwendet werden. Siehe Kapitel: ZUBEHÖR.

GEBRAUCH

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke verwendet werden.
• Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegekennzeichen auf den Textilien.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Beladen Sie den Wäschetrockner nicht über die empfohlene Menge hinaus. Beachten Sie das maximale Fassungsvermögen. Siehe das entsprechende Kapitel in der Gebrauchsanweisung.
• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.
• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Rei-

nigungsflüssigkeiten verwendet wurden, müssen diese sorgfältig aus dem Kleidungsstück entfernt werden, bevor es in das Gerät gegeben wird.

• Benutzen Sie den Wäschetrockner nicht, wenn das Stromkabel, das Bedienfeld, die Arbeitsplatte oder der Sockel beschädigt ist, sodass das Geräteinnere zugänglich ist.
• Weichspüler und ähnliche Produkte müssen den Herstellerangaben entsprechend benutzt werden.
• Brandgefahr! Beschädigte Wäsche-stücke mit Wattierungen oder Füllungen (Kopfkissen, Jacken, Bettdecken etc.) dürfen nicht getrocknet werden. Die Wattierung oder Füllung könnte austreten und einen Brand verursachen.

SICHERHEIT FÜR KINDER

• Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.
• Kinder erkennen häufig nicht die Gefahren, die von elektrischen Geräten ausgehen. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

UMWELTTIPPS

VERPACKUNGSMATERIALIEN

Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und

WARNUNG!

- Erstickungsgefahr! Verpackungen (z. B. Folien, Styropor) können eine Gefahr für Kinder darstellen - halten Sie solche Materialien von Kindern fern.

• Bewahren Sie alle Waschmittel außerhalb der Reichweite von Kindern auf.
• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern.

ENTSORGUNG DES GERÄTS

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entsorgen Sie die Türverriegelung, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.

elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

GERÄTEBESCHREIBUNG

1 Bedienfeld
2 Einfülltür (Türanschlag wechselbar)
3 Lüftungsschlitze
4 Schraubfüße
5 Wärmetauschertür
6 Wärmetauscherabdeckung

7 Verriegelungsgriffe
8 Typenschild
9 Schiebetaste zum Öffnen der Wärmetauschertür
10 Filter
11 Behälter

ZUBEHÖR

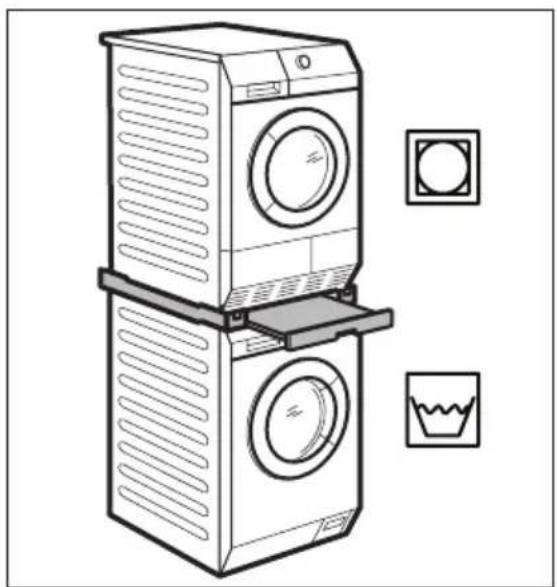

BAUSATZ WASCH-TROCKEN- SÄULE

Produktbezeichnung: SKP11

Sie erhalten den Bausatz bei Ihrem Vertragshändler. Der Bausatz Wasch-Trocken-Säule kann nur mit den in der Broschüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

BAUSATZ ZUR ABLEITUNG DES KONDENSWASSERS

Produktbezeichnung: DK11.

Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden).

Installationsbausatz für die Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, Gully usw. Nach der Montage wird der Behälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben.

Der installierte Schlauch muss eine Höhe von mindestens 50 cm bis höchstens 1 m über dem Boden haben. Der Schlauch darf keine Schleife bilden.

Wenn möglich, verringern Sie die Länge des Schlauchs.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

SOCKEL MIT SCHUBLADE

Produktbezeichnung: PDSTP10.

Sie erhalten den Bausatz bei Ihrem Vertragshändler.

Damit wird das Gerät auf eine höhere Ebene gebracht und das Be- und Entladen erleichtert.

Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte und anderes.

Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

BEDIENFELD

Display

Taste Start/Pause

Kontrolllampen: Behälter leeren, Filter reinigen, Wärmetauscher reinigen

VOR DER ERSTEN INBETRIEBNAHME

Reinigen Sie die Trommel des Wäsche- trockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm

ein (z. B. 30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern beladen.

PROGRAMME

Programme	Bela-dung1)	Wäscheart	Verfügbare Funktionen	Pflegesymbol
Baumwolle
Extratro-cken	8 kg	Zum Trocknen von Kleidungsstü-cken aus Baumwolle. Trockengrad: Extratrocken.	alle
Schranktro-cken 2)	8 kg	Zum Trocknen von Kleidungsstü-cken aus Baumwolle. Trockengrad: Schranktrocken.	alle
Bügeltro-cken 2)	8 kg	Zum Trocknen von Kleidungsstü-cken aus Baumwolle. Trockengrad: Bügelwäsche.	alle
Jeans 8 kg		Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts mit unter-schiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten).	alle
Bettwäsche 3 kg		Zum Trocknen von Bettwäsche wie: Einzel-/Doppelbettlaken, Kissenbe-zügen, Bettüberzügen.	alle
Daunen 3 kg		Zum Trocknen von Bettdecken in Normal- oder Übergröße und Kopfkissen (mit Federn-, Daunen-oder synthetischer Füllung).	alle außer Knitter-schutz 3)
Feinwäsche 3 kg Für Feinwäsche.			alle3)
Mischgewebe
Extratro-cken	3,5 kg	Zum Trocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwäsche.	alle
Schranktro-cken2)	3,5 kg	Zum Trocknen von dünnen Textili-en, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwäsche, Babykleidung, So-cken, Damenunterwäsche mit Kor-settstangen oder Drahteinlagen.	alle
Bügeltro-cken	3,5 kg	Zum Trocknen von dünnen Textili-en, die noch gebügelt werden müssen, z. B. Strickwaren, Hem-den.	alle
Leichtbü-geln	1 kg(oder 5 Hem-den)	Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blu-sen); das Bügeln wird erheblich er-leichtert. Die Ergebnisse können je nach Gewebeart und -veredelun-gen unterschiedlich ausfallen. Le-gen Sie die Kleidung direkt in den Trockner. Nehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel.	alle3)
Sportklei-dung	2 kg	Für dünne, bügelfreie Sportklei-dung aus Polyester oder Mikrofa-ser.	alle
60 min. 3 kg		Zeitprogramm zum Trocknen ein-zelner Wäschestücke.	alle
30 min. 1 kg		Zeitprogramm zum Trocknen ein-zelner Wäschestücke.	alle

1) Höchstgewicht der trockenen Wäsche
2) Nur für Prüfinstitute: Verwenden Sie für die Leistungsprüfung die im Dokument EN 61121 angegebenen Standardprogramme.
3) Schonen ist standardmäßig eingeschaltet

GEBRAUCH DES GERÄTS

VORBEREITEN DER WÄSCHE

Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Vergewissern Sie sich, dass die Wäsche für Wäschetrockner geeignet ist. Achten Sie auf das Pflegesymbol an den Kleidungsstücken.

Pflegesymbol	Eigenschaften
	Kann im Wäschetrockner getrocknet werden
	Kann im Trockner mit Standardtemperatur getrocknet werden
	Kann im Trockner mit reduzierter Temperatur getrocknet werden
	Kann nicht im Wäschetrockner getrocknet werden

Bereiten Sie die Wäsche vor:

• Reißverschlüsse schließen, Bettbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden, damit die Wäsche sich nicht verheddert
• darauf achten, dass die Taschen leer sind und Metallgegenstände (Heftklammern, Sicherheitsnadeln usw.) entfernen
• Wäschestücke mit zwei Stoffschichten nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen) Trocknen Sie nur:
• Baumwolle und Leinen mit Baumwolle -Programmen
• Mischgewebe mit Mischgewebe - Programmen
• Textilien mit dunklen Farben getrennt von Textilien mit hellen Farben - Textilien könnten sonst abfärben
• Trikotwäsche und Strickwaren nur mit den entsprechenden Programmen - die Wäschestücke könnten sonst einlaufen

Trocknen Sie nicht mehr Wäsche als das maximale Fassungsvermögen von 8kg.

EINFÜLLEN DER WÄSCHE

1. Ziehen Sie die Gerätetür auf.
2. Legen Sie die Wäsche locker ein.
3. Schließen Sie die Gerätetür.

VORSICHT!

Die Wäsche nicht zwischen Gerätetür und Gummidichtung einklemmen.

EINSCHALTEN DES GERÄTES

Schalten Sie das Gerät mit der Ein/Aus -Taste ein oder aus. Wenn das Gerät eingeschaltet ist, erscheinen auf dem Display einige Anzeigen.

AUTOMATISCHE STANDBYFUNKTION

Die automatische Standbyfunktion schaltet das Gerät automatisch in folgenden Fällen aus, um den Energieverbrauch zu senken:

• Wenn die Start/Pause -Taste nicht innerhalb von 5 Min. betätigt wird.
• 5 Min. nach Programmende. Drücken Sie die Ein/Aus -Taste, um das Gerät einzuschalten.

EINSTELLUNG EINES PROGRAMMS

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Die mögliche Programmdauer erscheint im Display.

Die angegebene Trockenzeit bezieht sich auf eine Beladung mit 5 kg für Baumwoll- und Jeansprogramme. Für andere Programme bezieht sich die Trockenzeit auf die empfohlene Beladungsmenge. Die Trockenzeit für Baumwoll- und Jeansprogramme ist länger, wenn die Beladung 5 kg übersteigt.

SONDERFUNKTIONEN

Zusammen mit dem Programm können Sie eine oder mehrere Sonderfunktionen einstellen.

Drücken Sie die entsprechende Taste, um die Funktion zu aktivieren oder zu deaktivieren.

Ist die Funktion aktiviert, leuchtet die LED über der Taste auf oder das Symbol erscheint.

FUNKTION SCHONEN

Zum sanften Trocknen empfindlicher und temperaturempfindlicher Textilien (z. B. Acryl, Viskose). Für Textilien mit dem Symbol ☐ auf dem Etikett. Für

dieses Programm wird die Temperatur reduziert.

FUNKTION SIGNAL

Wenn die Funktion Signal aktiviert ist, ertönt das Signal:

• am Programmende
• zu Beginn und Ende der Knitterschutzphase
• bei einer Unterbrechung des Programms
  Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

FUNKTION KNITTERSCHUTZ

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 90 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten. Während der Knitterschutzphase kann Wäsche entnommen werden.

FUNKTION ZEITVORWAHL

Zur Verzögerung des Programmstarts um mindestens 30 Minuten bis höchstens 20 Stunden.

1. Wählen Sie ein Trockenprogramm und Funktionen.
2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitverzögerung im Display angezeigt wird (z. B. 12h, wenn das Programm nach einer Verzögerung von 12 Stunden gestartet werden soll.)
3. Drücken Sie die Taste Start/Pause, um die Funktion Zeitvorwahl zu aktivieren. Auf dem Display wird angezeigt, wie viel Zeit noch bis zum Programmstart verbleibt.

STARTEN EINES PROGRAMMS

Zur Aktivierung eines Programms drücken Sie die Taste Start/Pause. Die Kontrolllampe über der Taste wechselt die Farbe und leuchtet nun rot.

ÄNDERN EINES PROGRAMMS

Zum Ändern eines Programms drehen Sie den Programmwahlschalter auf Stop und stellen Sie dann das Programm neu ein.

FUNKTION KINDERSICHERUNG

Die Kindersicherung kann aktiviert werden, um zu verhindern, dass Kinder mit dem Gerät spielen. Wenn die Kindersicherung aktiviert ist, sind alle Tasten sowie der Programmwahlschalter gesperrt (diese Funktion sperrt nicht die Ein-/Aus -Taste). Zur Aktivierung der Kindersicherung drücken Sie die Tasten Zeitvorwahl und Knitterschutz gleichzeitig, bis das Symbol 📋 im Display erscheint. Zum Deaktivieren drücken Sie die obi-

HINWEISE UND TIPPS

UMWELTTIPPS

• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.
• Benutzen Sie das Kondensat als destilliertes Wasser z. B. zum Dampfbügeln. Reinigen Sie das Kondensat vorher (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zu entfernen.
• Halten Sie die Lüftungsschlitze unten am Gerät stets frei.

gen Tasten erneut, bis das Symbol im Display erlischt.

Die Kindersicherung kann aktiviert werden:

• bevor Sie die Taste Start/Pause drücken - das Gerät kann nicht starten
• nachdem Sie die Taste Start/Pause gedrückt haben - alle Tasten und der Programmwahlschalter sind deaktiviert

AM ENDE DES PROGRAMMS

Nach Abschluss des Trockenprogramms blinkt das Symbol im Display. Ist die Funktion Signal eingeschaltet, ertönt etwa eine Minute lang eine akustische Signalfolge.

So entnehmen Sie die Wäsche:

1. Halten Sie die Ein/Aus -Taste 2 Sekunden gedrückt, um das Gerät auszuschalten.

2. Öffnen Sie die Tür des Geräts.

3. Entnehmen Sie die Wäsche.

4. Schließen Sie die Gerätetür.

Nach jedem Trockenprogramm:

• Filter reinigen

• Leeren Sie den Kondenswasserbehälter
  (Siehe Kapitel REINIGUNG UND PFLEGE.)

• Halten Sie sich an die in der Programmtabelle aufgeführten Füllmen-gen.

• Achten Sie darauf, dass am Installationsort des Geräts eine gute Luftzirkulation herrscht.
• Reinigen Sie den Filter nach jedem Trockenprogramm.
• Schleudern Sie die Wäsche vor dem Trocknen gut.

DURCHSCHNITTSGEWICHT VERSCHIEDENER WÄSCHESTÜCKE

Bademantel 1200 g

Bettbezug 700 g

Arbeitshemd 600 g

Schlafanzug 500 g

Bettlaken 500 g

Tischtuch 250 g

Herrenhemd 200 g

Nachthemd 200 g

Kopfkissenbezug 200 g

Frottierhandtuch 200 g

Bluse 100 g

Damenslip 100 g

Herrenunterhose 100 g

Windel 100 g

Geschirrtuch 100 g

WASSERHÄRTE UND LEITFÄHIGKEIT

Die Wasserhärte kann sich von Ort zu Ort unterscheiden. Die Wasserhärte wirkt sich auf die Leitfähigkeit und die Funktionsweise des Leitfähigkeitsensors aus. Wenn Sie den Wert der Leitfähigkeit des Wassers kennen, können Sie den Sensor für bessere Trockenergebnisse einstellen. So ändern Sie die Einstellung des Leitfähigkeitsensors:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.
2. Halten Sie die Tasten Schonen und Knitterschutz gleichzeitig gedrückt,

REINIGUNG UND PFLEGE

FILTER REINIGEN

Am Ende jedes Programms leuchtet die LED Sieb. Dies bedeutet, dass der Filter gereinigt werden muss.

bis eines der folgenden Symbole auf dem Display erscheint:

• 300µS/cmCO geringe Leitfähigkeit <
• [C0= mittlere Leitfähigkeit 300-600 μS/cm

• µS/cmCOE hohe Leitfähigkeit > 600

• Drücken Sie die Taste Start/Pause wiederholt, bis der gewünschte Grad eingestellt ist.

• Drücken Sie zur Speicherung der Einstellung gleichzeitig die Tasten Schonen und Knitterschutz.

ANZEIGE

„KONDENSWASSERBEHÄLTE R VOLL“

Die Kontrolllampe ist standardmäßig aktiviert. Sie leuchtet am Ende des Programms oder wenn der Wasserbehälter voll ist. Wenn Sie ein externes Abpumpsystem für den Behälter benutzen, kann die Kontrolllampe deaktiviert werden.

Aktivieren oder Deaktivieren der Anzeige:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.
2. Halten Sie die Tasten Schonen und Zeitvorwahl gleichzeitig gedrückt, bis die korrekte Einstellung angezeigt wird.
3. Die Kontrolllampe ist aus und das Symbol ____ erscheint - Die Kontrolllampe ist dauerhaft ausgeschaltet
4. Die Kontrolllampe leuchtet und das Symbol ____ erscheint - Die Kontrolllampe ist aktiviert

Der Filter hält Flusen zurück. Die Flusen lösen sich während des Trockengangs von der Wäsche.

So reinigen Sie den Filter:

1. Ziehen Sie den Filter heraus.

1. Öffnen Sie den Filter.

1. Reinigen Sie den Filter mit der feuchten Hand.

1. Entfernen Sie die Flusen vom Filter-

2. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

sockel. Hierfür können Sie einen Staubsauger benutzen.

1. Setzten Sie den Filter in den Filters-sockel.

VORSICHT!

Benutzen Sie den Trockner nie ohne oder mit einem beschädigten oder verstopften Filter.

Ist der Behälter voll, bricht das Programm automatisch ab und die LED Behälter leeren leuchtet. Zur Fortsetzung des Programms leeren Sie den Behälter und drücken Sie die Starttaste.

Reinigen Sie den Filter nach je- dem Trockenprogramm. Ein ver- stopfter Filter verlängert den Trockengang und erhöht den Energieverbrauch.

Sie können auch ein Zubehörteil installieren, damit sich der Behälter automatisch leert (siehe Kapitel: ZUBEHÖR).

BEHÄLTER ENTLEEREN

Der Behälter muss nach jedem Trockengang entleert werden.

So leeren Sie den Behälter:

1. Ziehen Sie den Behälter heraus.

1. Tragen Sie den Behälter in waage-rechter Lage.

1. Ziehen Sie die Kunststoffverbindung heraus und entleeren Sie den Wasserbehälter in ein Waschbecken o.Ä.

2. Schieben Sie die Kunststoffverbin-

dung ein und setzen Sie den Behälter ein.

WARNUNG!

Vergiftungsgefahr! Das Kondenswasser darf nicht getrunken oder für die Zubereitung von Speisen verwendet werden.

REINIGEN DES WÄRMETAUSCHERS

Sobald die LED Wärmetauscher leuchtet, muss der Wärmetauscher gereinigt werden.

Das Kondenswasser kann als destilliertes Wasser, z. B. zum Bügeln mit einem Dampfbügel-eisen, verwendet werden. Filtern Sie jedoch zuvor das Kondens-wasser (z. B. mit einem Kaffeefil-ter), um eventuelle Rückstände oder Flusen zurückzuhalten.

So reinigen Sie den Wärmetauscher:

1. Öffnen Sie die Einfülltür.

1. Schieben Sie den Entriegelungsknopf am unteren Rand der Einfüllöffnung zur Seite und öffnen Sie die Wärmetauschertür.

1. Drehen Sie beide Verriegelungsgriffe, um die Wärmetauscherabdeckung zu entriegeln.

1. Lassen Sie die Wärmetauscherabdeckung herunter.

1. Ziehen Sie den Wärmetauscher am Griff aus dem unteren Fach heraus. Halten Sie den Wärmetauscher waa- gerecht, um das verbliebene Was- ser nicht zu verschütten.

1. Reinigen Sie den Wärmetauscher in senkrechter Lage über einem Waschbecken oder etwas Ähnlichem. Spülen Sie ihn gründlich mit einer Handbrause.

1. Setzen Sie den Wärmetauscher wie-
2. Schließen Sie die Wärmetauscher-

10

11

1. Reinigen Sie den Wärmetauscherfilter. Spülen Sie ihn gründlich mit einer Handbrause.

der in das untere Fach ein.

abdeckung.

Drehen Sie beide Verriegelungsgriffe, bis sie einrasten.

Schließen Sie die Wärmetauschertür.

VORSICHT!

Benutzen Sie den Wäschetrockner nie mit einem von Flusen zugesetzten Wärmetauscher. Dies könnte zur Beschädigung des Wäschetrockners führen. Außerdem erhöht sich auch der Energieverbrauch.

Verwenden Sie für die Reinigung des Wärmetauschers keine scharfen Gegenstände. Ein beschädigter Wärmetauscher kann zu Undichtigkeiten führen. Benutzen Sie den Trockner nie ohne den Wärmetauscher.

REINIGEN DER TROMMEL

WARNUNG!

Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheab-

weiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel.

BEDIENFELD UND GEHÄUSE REINIGEN

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses. Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

FEHLERSUCHE

Problem1)	Mögliche Ursache Abhilfe
Das Gerät funktioniert nicht.	Der Wäschetrockner ist nicht an die Stromversorgung ange- schlossen.	Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstallation.
	Die Einfülltür ist offen. Schließen Sie die Tür.
	Die Ein/Aus -Taste wurde nicht gedrückt.	Drücken Sie die Ein-/Aus -Taste.
	Die Start/Pause -Taste wurde nicht gedrückt.	Drücken Sie die Taste Start/Pause .
	Das Gerät befindet sich im Standby-Modus.	Drücken Sie die Ein-/Aus -Taste.
Nicht zufriedenstellen-de Trocken-ergebnisse.	Es wurde ein falsches Programm eingestellt.	Wählen Sie ein geeignetes Programm.2)
	Der Filter ist verstopft.	Reinigen Sie den Filter.3)
	Der Wärmetauscher ist verstopft.	Reinigen Sie den Wärmetauscher.3)
	Die Beladung des Geräts ist zu hoch.	Beachten Sie das maximale Fassungsvermögen.
	Das Lüftungsgitter ist verstopft.	Reinigen Sie das Lüftungsgitter am Boden des Geräts.
	Die Innenflächen der Trommel sind verschmutzt.	Reinigen Sie die Innenflächen der Trommel.
	Die Wasserhärte ist zu hoch.	Stellen Sie die entsprechende Wasserhärte ein.4).
Die Einfüll-tür schließt nicht.	Der Filter ist nicht eingerastet. Setzen Sie den Filter korrekt ein.
	Zwischen der Tür und der Dich-tung ist Wäsche eingeklemmt.	Laden Sie die Wäsche richtig in die Trommel.
Err (Fehler) auf dem Dis-play.	Sie haben nach dem Programm-start versucht das Programm oder die Funktion zu ändern.	Schalten Sie den Wäschetrock-ner aus und wieder ein. Wählen Sie ein neues Programm.
	Die Funktion, die Sie aktivieren möchten, lässt sich nicht mit dem ausgewählten Programm kombinieren.	Schalten Sie den Wäschetrock-ner aus und wieder ein. Wählen Sie ein neues Programm.
Ungewöhnlicher Zeitablauf im Dis-play.)	Die voraussichtliche Programm-dauer wird errechnet unter Berücksichtigung der Menge und Feuchtigkeit der Wäsche.	Dieser Vorgang erfolgt automa-tisch, es handelt sich nicht um eine Gerätestörung.
Das Programm ist nicht aktiv.	Der Wasserbehälter ist voll.	Leeren Sie den Behälter3), drücken Sie die Taste Start/Pause .
Der Trockengang ist zu kurz.	Es befindet sich nicht genügend Wäsche in der Trommel.	Wählen Sie ein Zeitprogramm.
	Die Wäsche ist zu trocken.	Wählen Sie ein Zeitprogramm oder eine höhere Trocknungsstufe (z. B. Extratrocken ).
Der Trockengang ist zu lang.5)	Der Filter ist verstopft. Reinigen Sie den Filter.
	Die Beladung des Geräts ist zu hoch.	Beachten Sie das maximale Fassungsvermögen.
	Die Wäsche wird nicht genug geschleudert.	Schleudern Sie die Wäsche richtig.
	Die Raumtemperatur ist zu hoch, es handelt sich nicht um eine Gerätestörung.	Falls möglich, senken Sie die Raumtemperatur.

1) Das Display zeigt eine Fehlermeldung an (z. B. E51): Schalten Sie den Wäschetrockner aus und wieder ein. Wählen Sie ein neues Programm. Drücken Sie die Taste Start/Pause. Funktioniert das Gerät nicht? - Wenden Sie sich an den Kundendienst unter Angabe des Fehlercodes.
2) Lesen Sie die Programmbeschreibung - siehe Kapitel PROGRAMME
3) Siehe Kapitel REINIGUNG UND PFLEGE.
4) Siehe Abschnitt WASSERHÄRTE im Kapitel TIPPS UND HINWEISE.
5) Anmerkung: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

TECHNISCHE DATEN

CE

Höhe x Breite x Tiefe 850 x 600 x 600 mm (maximal 640 mm)

Trommelvolumen 118 Liter

maximale Tiefe bei geöffneter Einfülltür 1090 mm

maximale Breite bei geöffneter Einfüll- 950 mm

Höhenverstellbarkeit 850 mm (+ 15 mm - Fußeinstellung)

Gewicht des Geräts 41 kg

Max. Fassungsvermögen 8 kg

Elektrische Spannung 230 V

Frequenz 50 Hz

Erforderliche Sicherung 16 A

Gesamte Leistungsaufnahme 2800 W

Energie-Effizienzklasse B

Energieverbrauch kWh/Trockengang1)	4,48 kWh
Jährlicher Energieverbrauch 268,8 kWh
Verwendungsart Haushalt
Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 8 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

MONTAGE

AUFSTELLEN DER MASCHINE

• Der Wäschetrockner muss an einem sauberen, staubfreien Ort installiert werden.
• Die Luft muss frei um das Gerät herum strömen können. Achten Sie darauf, dass die Lüftungsschlitze unten am Gerät nicht blockiert werden.
• Damit Vibrationen und Geräusche auf ein Minimum reduziert werden, muss das Gerät auf einer stabilen und ebenen Fläche stehen.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen waa-gerecht aus.
• Entfernen Sie die Füße nicht. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien verringern. Dadurch kann sich die Temperatur erhöhen und den Gerätebetrieb beeinträchtigen.

• Die Temperatur der Heißluft im Wäschetrockner kann bis auf 60 °C ansteigen. Das Gerät darf nicht auf dem Boden installiert werden, der keinen hohen Temperaturen standhält.
- Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5°C und +35°C liegen. Andere Temperaturen können unerwünschte Auswirkungen auf die Geräteleistung haben.
- Falls das Gerät bewegt werden muss, muss es in senk-rechtem Zustand bewegt werden.
- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich an der gegenüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr möglich ist.

Die Höhe des Wäschetrockners ist verstellbar. Justieren Sie dazu die Füße (siehe Abbildung).

AUSPACKEN

VORSICHT!

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

Entfernen der Styroporteile:

1. Öffnen Sie die Einfülltür.

1. Ziehen Sie die zwei Kunststoff- schläuche mit den Styroporteilen aus der Trommel heraus.

MONTAGE ALS EINBAUGERÄT

Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Ni- sche mit den entsprechenden Abmessungen montiert werden (siehe Abbildung).

TÜRANSCHLAG DER EINFÜLLTÜR WECHSELN

Die Einfülltür kann auch an der anderen Seite montiert werden, wenn nicht genügend Platz zum Aufstellen ist. (Siehe separates Blatt.)

ELEKTRISCHER ANSCHLUSS

- Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Steckdose erfolgen.

- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.

- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.

- Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.

- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

- Der Stecker muss trocken sein.

CE
