BEDIENUNGSANLEITUNG T 9000 WP Primavera Plus MIELE

Wärmepumpentrockner Exklusiv Edition T 9767 WP

Lesen Sie unbedingt die

Gebrauchsanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 09 178 760

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können beim Trocknen ca. 20 % Energie aber auch Zeit sparen, wenn Sie z.B. mit 1600 U/min statt mit 1000 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie dafür, dass die Raumtemperatur nicht zu hoch ist. Wenn sich andere, wärmeerzeugende Geräte im Raum befinden, dann lüften Sie, bzw. schalten Sie diese ab.
• Reinigen Sie nach jedem Trocknen die Siebflächen der Flusensiebe.
• Reinigen Sie die Feinfilter nur dann, wenn eine entsprechende Aufforderung erscheint.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners....11

Bedienungsblende 11

Funktionsweise des Displays....12

Erste Inbetriebnahme 14

Wäschepflege....15

Pflegesymbole 15

Tipps zum Trocknen 15

So trocknen Sie richtig 16

Kurzanweisung 16

Extras 20

Auffrischen....20

Knitterschutz 20

Schonen+ 20

Summer 20

Startvorwahl 21

Programmübersicht 22

Programmablauf ändern 26

Laufendes Programm 26

- umwählen 26

- abbrechen und neues Programm wählen 26

- abbrechen und Wäsche entnehmen 26

Startvorwahl ändern....26

Wäsche nachlegen oder entnehmen....26

Restzeit 26

Reinigung und Pflege 27

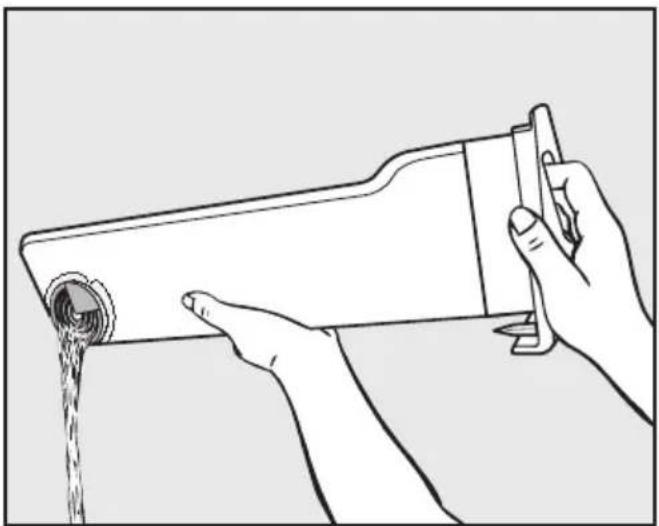

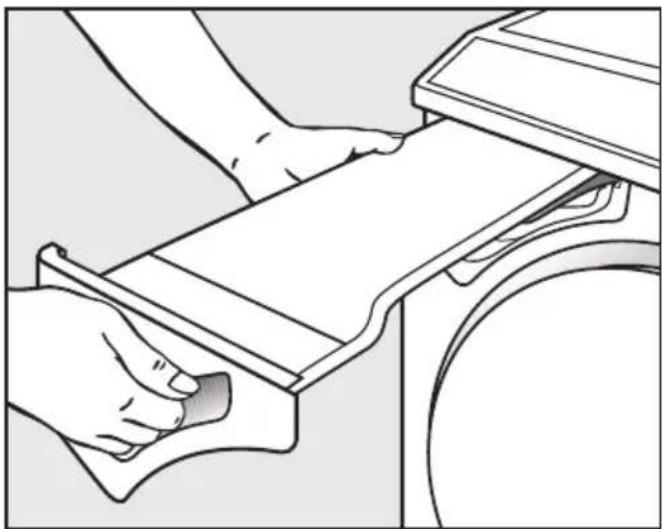

Kondenswasserbehälter entleeren 27

Reinigungsintervalle für das mehrstufige Filtersystem beachten ..... 28

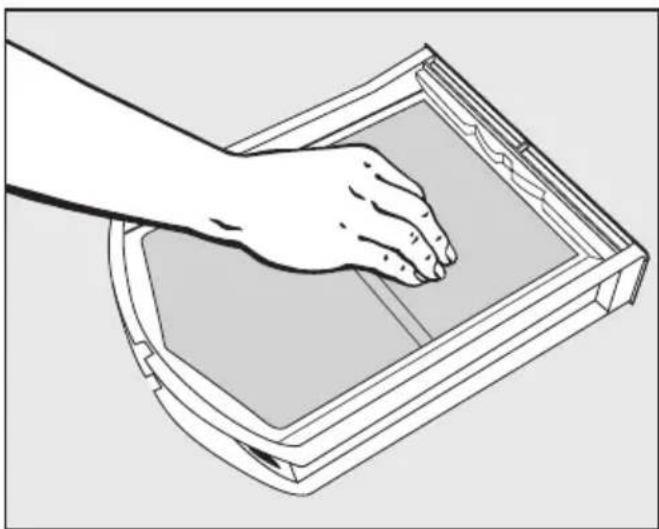

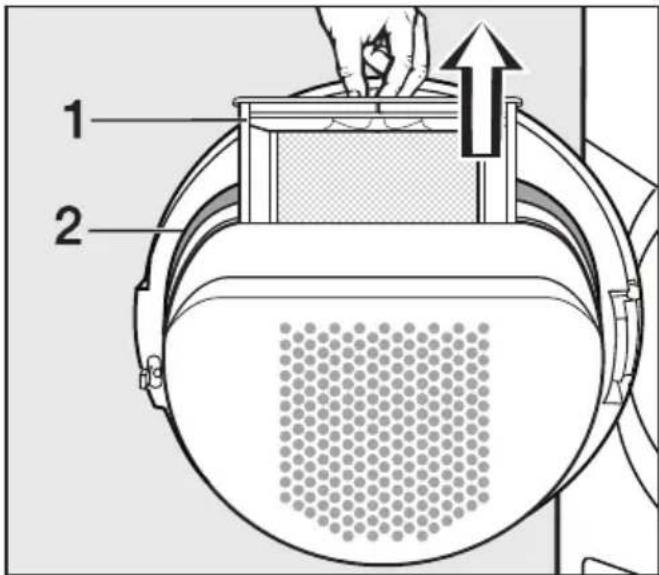

Siebflächen der Flusensiebe reinigen 29

1. In der Türkappe 29
2. Im Einfüllbereich der Tür....29

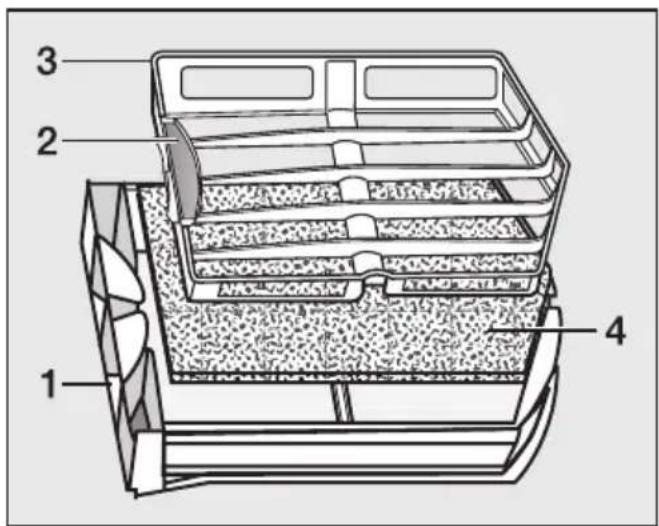

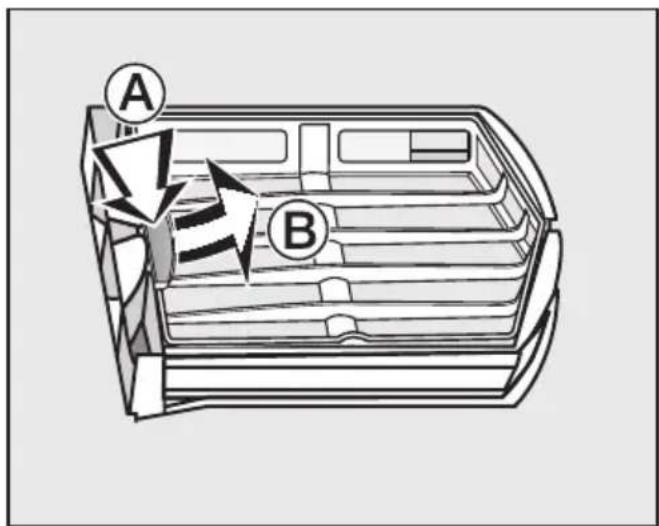

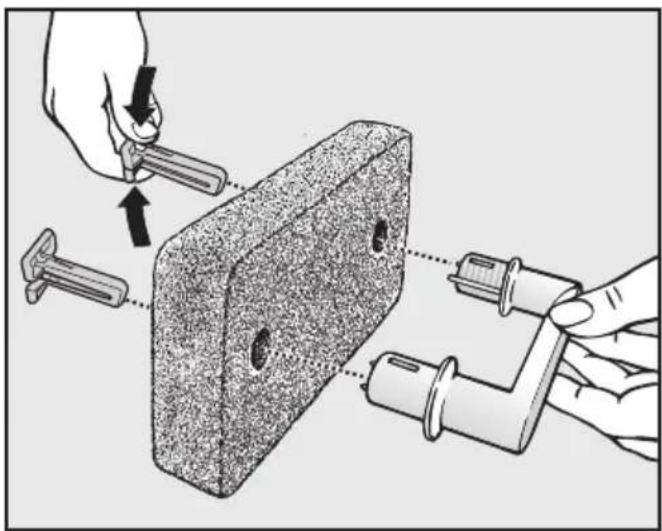

Feinfilter reinigen 30

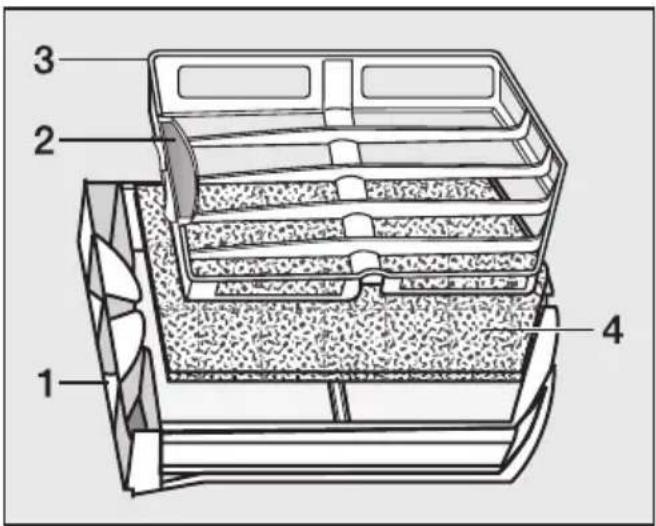

1. Feinfilter im Flusensieb der Türkappe 30

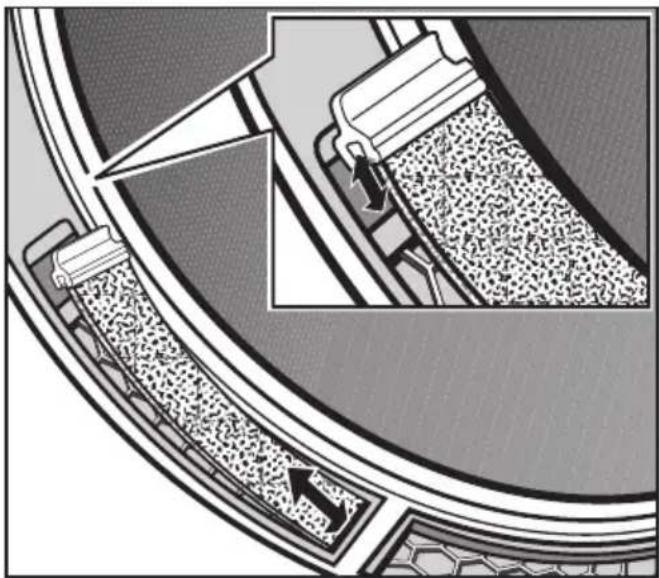

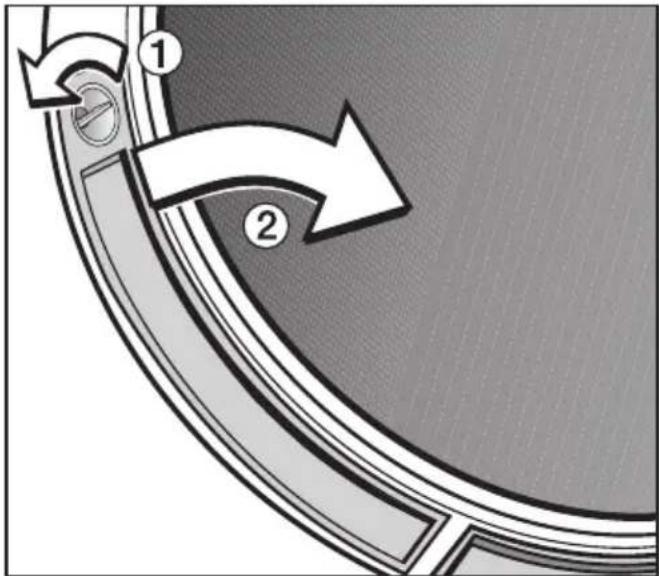

2. Feinfilter in den Flusensieben im Einfüllbereich der Tür....32
3. Feinfilter vor der Wärmetauschereinheit.... 33

Trockner reinigen....34

Störungshilfen 35

Was tun, wenn . . . ？ 35

Prüf- und Störungsmeldungen im Display....35

Ein nicht zufriedenstellendes Trockenergebnis. 37

Andere Probleme....38

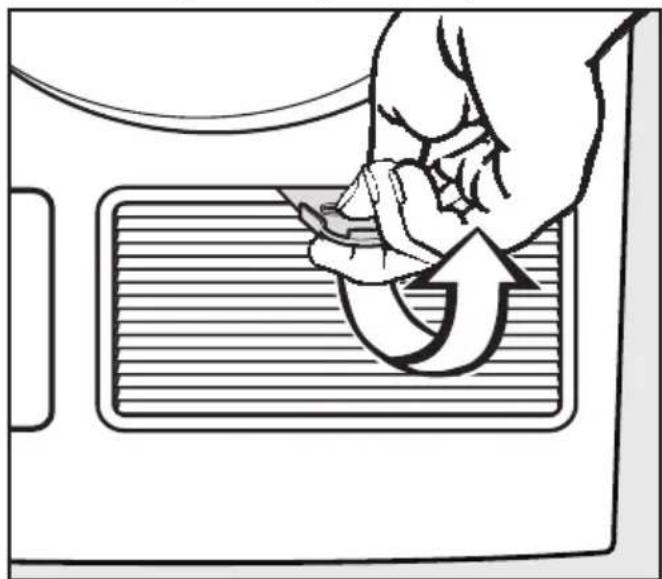

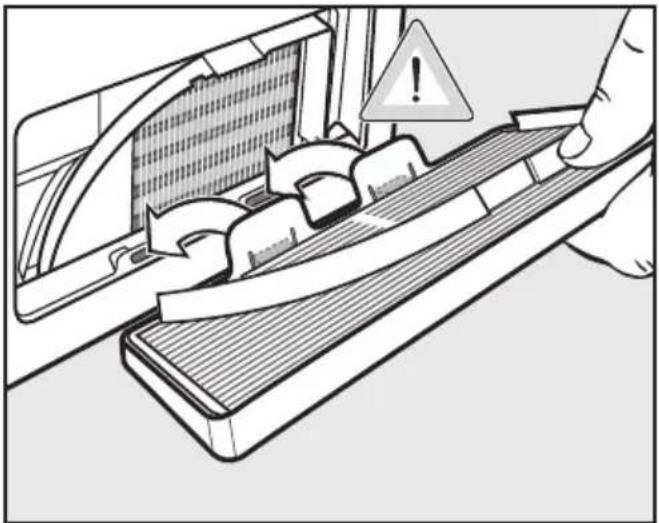

Kühlrippen reinigen (Gitter unten rechts) 40

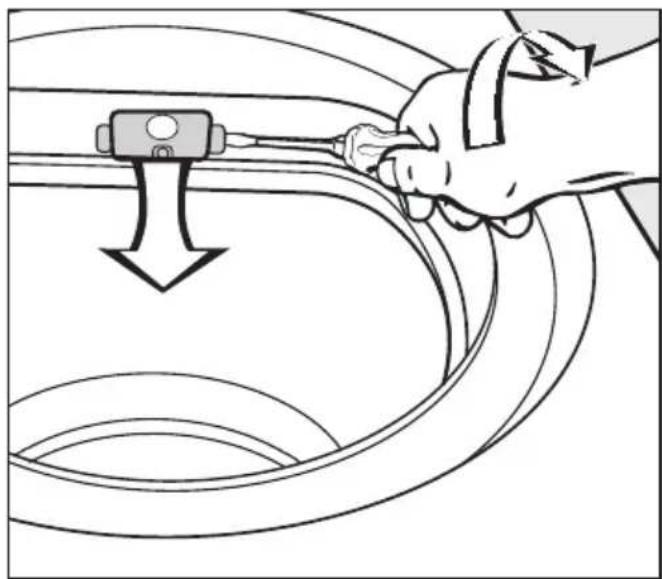

Glühlampe austauschen 41

Kundendienst 42

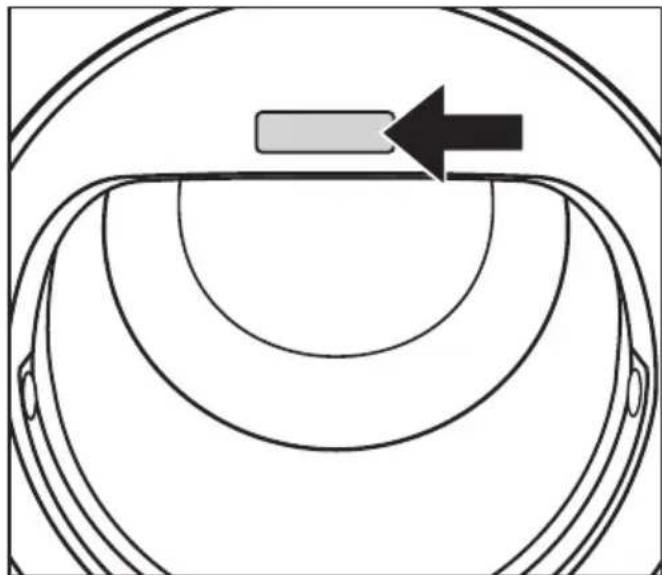

Reparaturen....42

Programmaktualisierung (Update) 42

Garantiebedingungen und Garantiezeit 42

Nachkaufbares Zubehör 42

Aufstellen und Anschließen 43

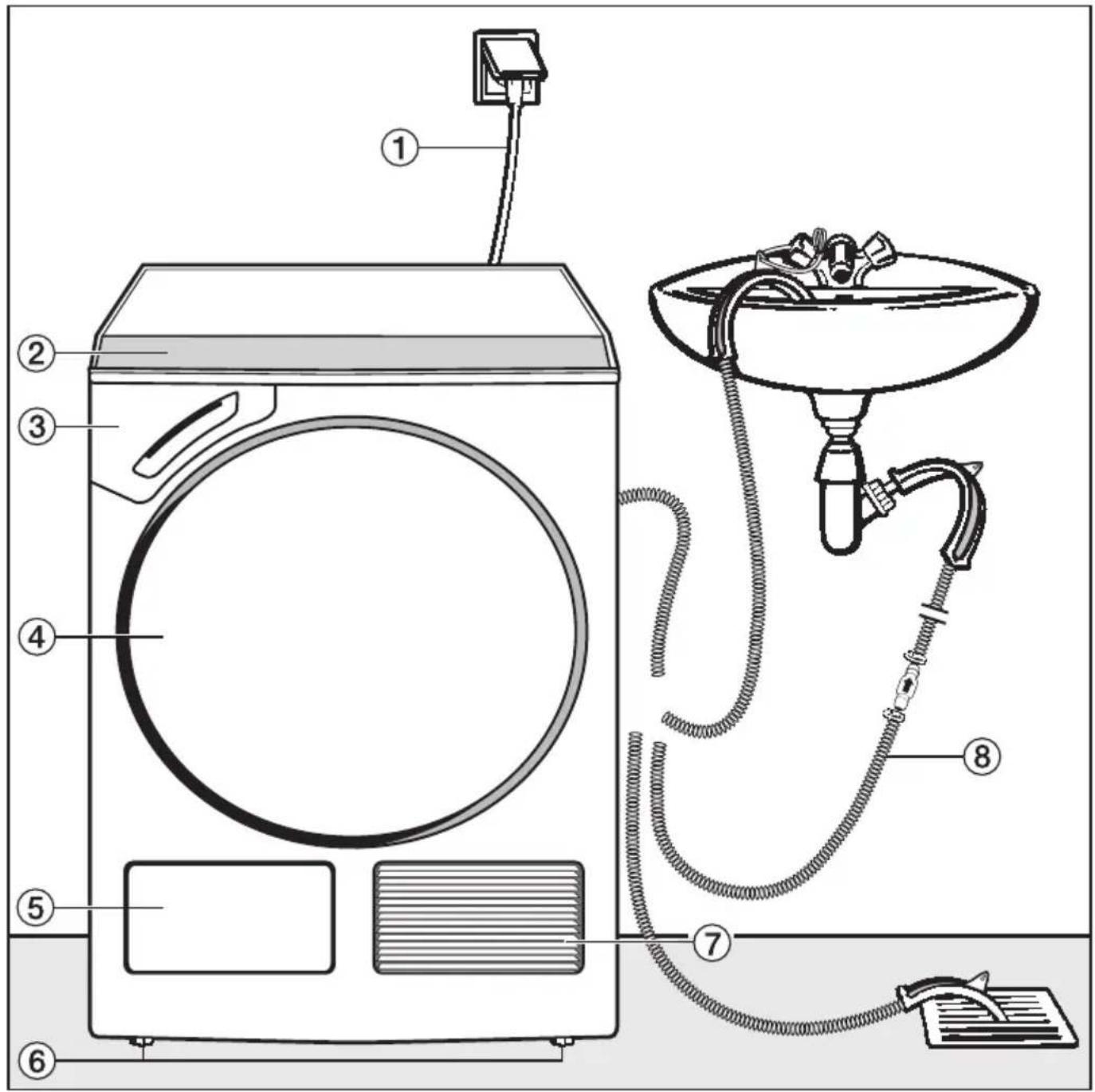

Vorderansicht. 43

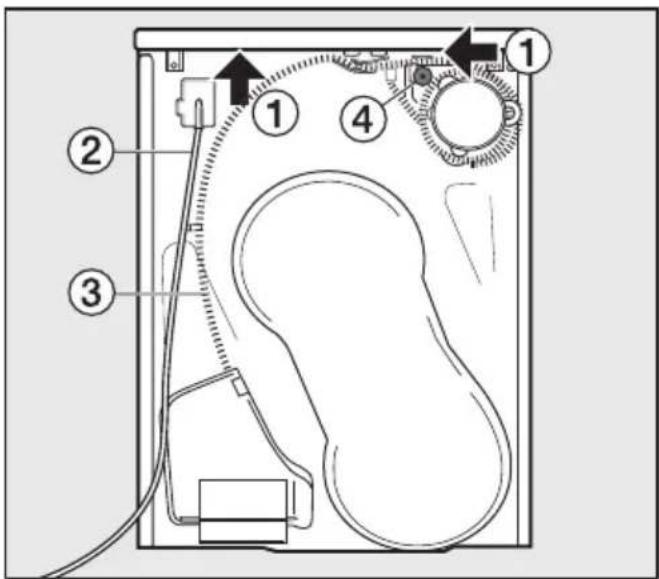

Rückansicht 44

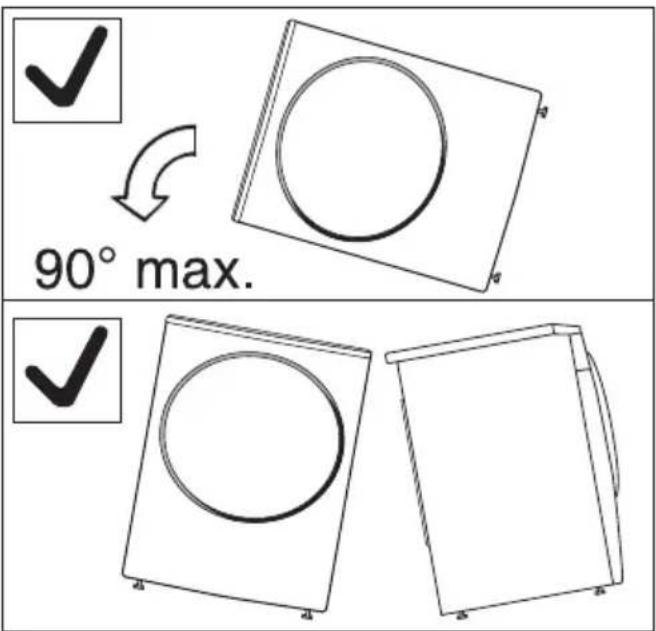

Trockner transportieren 44

Aufstellungsort 45

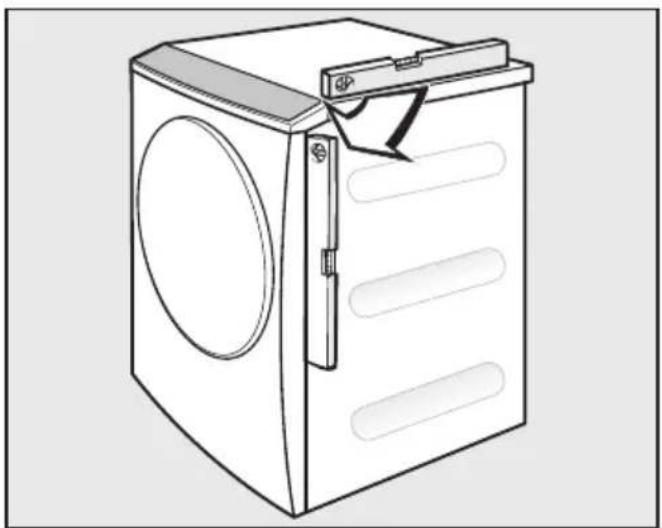

Trockner ausrichten 45

Kondenswasser extern ableiten 46

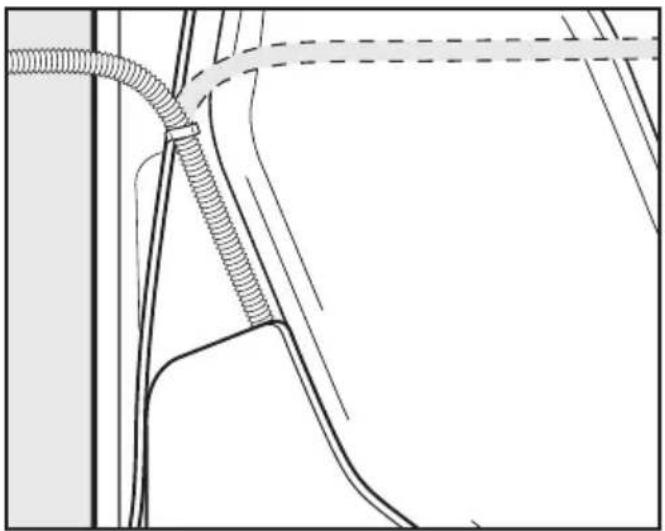

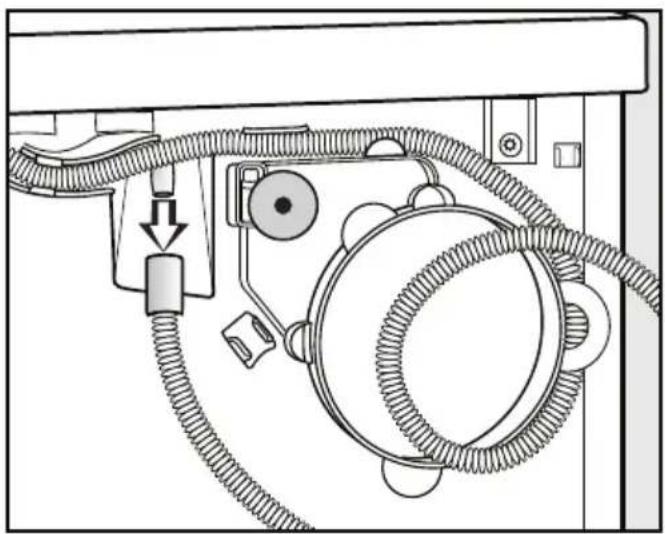

Ablaufschlauch verlegen 46

Ablaufschlauch einhängen (im Waschbecken/Bodenablauf) 47

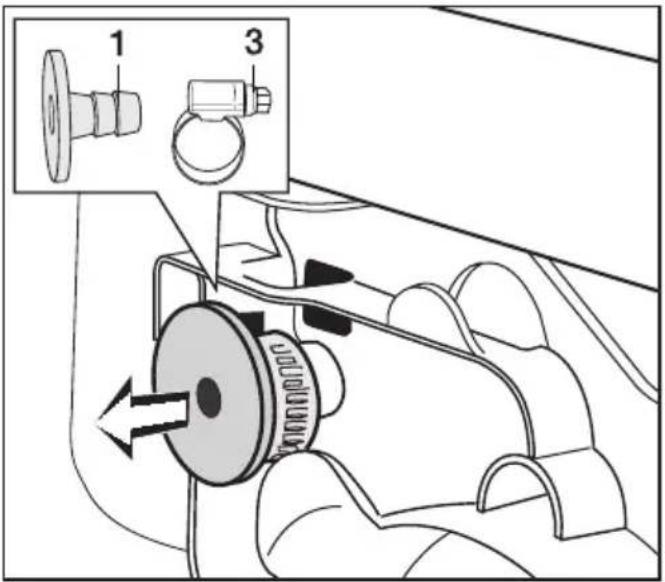

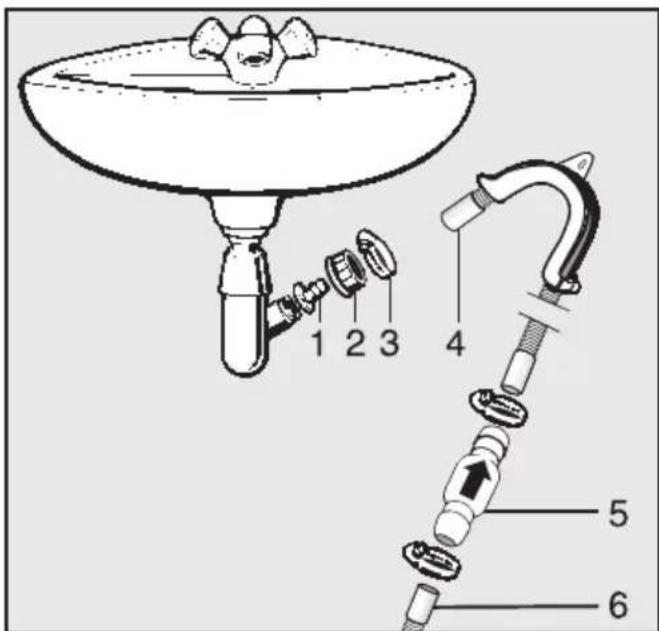

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern . . . . 47

Elektroanschluss 49

Verbrauchsdaten 50

Technische Daten 51

Menü Einstellungen 52

Menü Einstellungen öffnen 52

Einstellungen wählen 52

Menü Einstellungen beenden....52

Sprache 52

Tageszeit 52

Trockenstufen 53

Pin-Code 53

Summer 54

akustische Quittierung....54

Kontrast 54

Helligkeit 54

Standby Display....55

Memory 55

Knitterschutz 55

Lesen Sie unbedingt diese Gebrauchsanweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Trockner ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielsweise:

• in Läden, Büros und anderen ähnlichen Arbeitsumgebungen
• in landwirtschaftlichen Anwesen
  – von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.

Dieser Trockner ist nicht für den Gebrauch im Außenbereich bestimmt.
Benutzen Sie den Trockner ausschließlich im haushaltsüblichen Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.
Kinder dürfen den Trockner nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.
Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
▶ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.
Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
Im Fehlerfall oder bei der Reinigung und Pflege ist dieser Trockner nur dann vom Elektronetz getrennt, wenn

• der Netzstecker des Trockners gezogen ist oder
  – die Sicherung der Hausinstallation ausgeschaltet ist oder
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
  ▶ Dieser Trockner darf nicht an nicht-stationären Aufstellungsorten (z.B. Schiffe) betrieben werden.
  ▶ Nehmen Sie keine Veränderungen am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Erläuterungen zur Wärmepumpe und zum Kältemittel:

Dieser Trockner arbeitet mit einem gasförmigen Kältemittel, das ein Kompressor verdichtet. Das durch Verdichtung auf ein höheres Temperaturniveau gebrachte und verflüssigte Kältemittel wird in einem geschlossenen Kreislauf durch die Wärmetauschereinheit geleitet, wo der Wärmeaustausch mit der vorbeiströmenden Trocknungsluft stattfindet.

• Brummgeräusche während des Trockenvorganges, die durch die Wärmepumpe erzeugt werden, sind normal. Die einwandfreie Funktion des Trockners ist nicht beeinträchtigt.
• Das Kältemittel ist nicht brennbar und nicht explosiv.
  – Eine Stillstandzeit nach richtigem Transport und Aufstellen des Trockners ist im Allgemeinen nicht notwendig (siehe Kapitel "Aufstellen und Anschließen").

Ansonsten: Stillstandzeit beachten!

Sonst kann die Wärmepumpe Schaden nehmen!

Sachgemäßer Gebrauch

▶ Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie

• ungewaschen sind.
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.
• mit feuergefährlichen Reinigungsmitteln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.
• mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Textilien besonders gründlich: Zusätzliche Menge Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Alle Gegenstände aus den Taschen, wie z.B. Feuerzeuge, Zündhölzer sind zu entfernen.

▶ Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals getrocknet werden,
- wenn industrielle Chemikalien für die Reinigung benutzt worden sind (z.B. in einer Chemischen Reinigung).
- die überwiegend Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgummi, Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflocken.
- die mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
Der Heizphase folgt bei vielen Programmen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet. Die Wäsche immer direkt und komplett nach Programmende entnehmen.
▶ Warnung: Den Trockner niemals vor Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäsche-stücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.
Weichspüler oder ähnliche Produkte sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Dieser Trockner darf nicht ohne

• Flusensiebe oder mit beschädigten Flusensieben betrieben werden.
• Feinfilter oder mit beschädigten Feinfiltern betrieben werden.

Dieser Trockner würde übermäßig verflusen, was einen Defekt zur Folge hätte!

▶ Reinigen Sie nach jedem Trocknen die Siebflächen der Flusensiebe.
Die Flusensiebe und Feinfilter müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!
Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um den Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Wenn Sie das Kondenswasser extern ableiten, dann sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen.

Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

▶ Halten Sie den Aufstellraum des Trockners immer frei von Staub und Flusen.

Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Stützen oder lehnen Sie sich nicht auf die Tür. Dieser Trockner kann sonst umkippen.
▶ Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass

- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

- Kleintiere in den Trockner klettern.

▶ Den Trockner nicht nass abspritzen.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

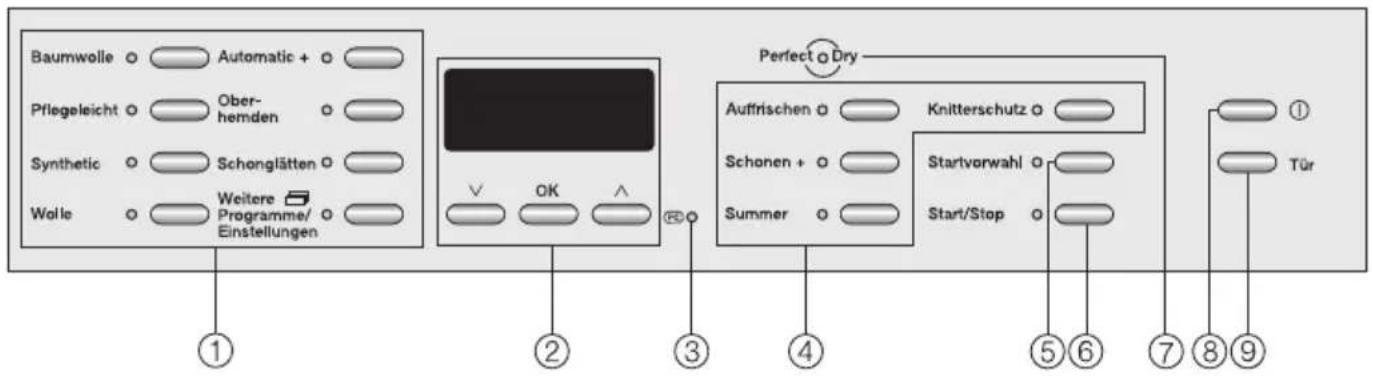

Bedienungsblende

Baumwolle ○ Automatic + ○ Pflegeleicht ○ Ober- hemden ○ Synthetic ○ Schonglätten ○ Wolle ○ Weitere ▼ Programme/ Einstellungen Perfect ○ Dry Auffrischen ○ Knitterschutz ○ Schonen + ○ Startvorwahl ○ Summer ○ Start/Stop ○ ① Tür ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

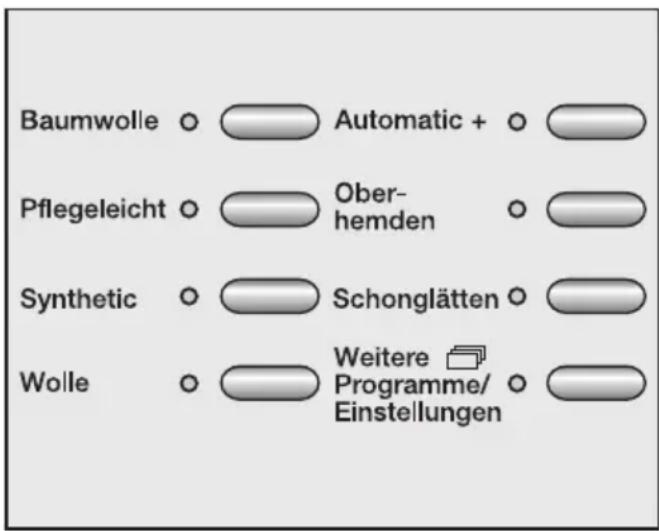

① Tasten Programmwahl mit Kontrollleuchten

Mit diesen Tasten werden die Programme ausgewählt.

② Display mit Tasten ∨, OK, ∧ Nähere Erläuterungen befinden sich auf der folgenden Seite.
③ Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt (unter anderem für das Update).

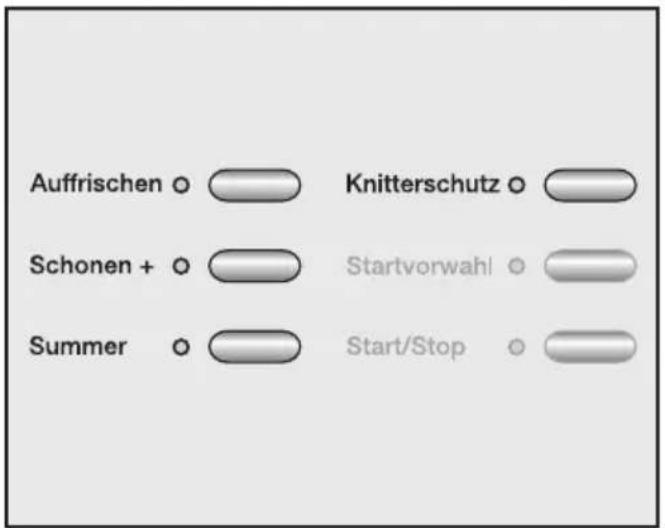

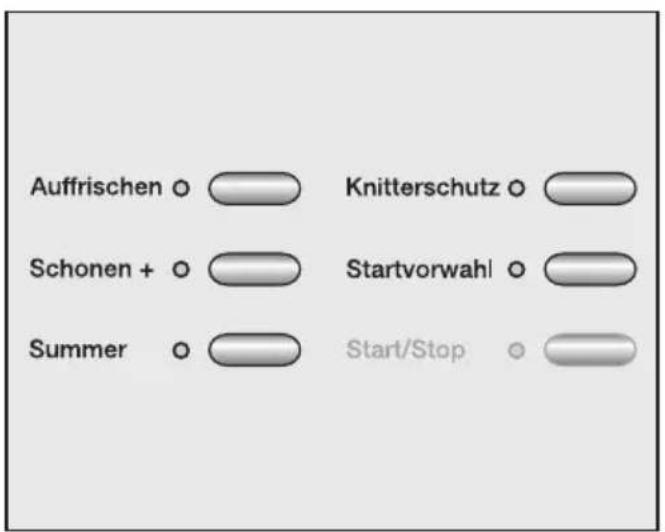

④ Tasten für Extras mit Kontrollleuchten

Die Programme können durch verschiedene Extras ergänzt werden.

⑤ Taste Startvorwahl

Zur Wahl der Startverzögerung.

⑥ Taste Start/Stop

Startet das gewählte Programm und bricht ein gestartetes Programm ab.

⑦ Anzeige Perfect Dry

Für alle Trockenstufenprogramme. Siehe nachfolgend.

⑧ Taste ① Ein/Aus

Zum Ein- und Ausschalten.

Der Trockner schaltet sich aus Energiespargründen automatisch aus. Dieses erfolgt 15 Minuten nach Programmende/Knitterschutz oder nach dem Einschalten, wenn keine weitere Bedienung erfolgt.

⑨ Taste Tür

Unabhängig von der Stromversorgung können Sie die Tür mit dieser Taste öffnen.

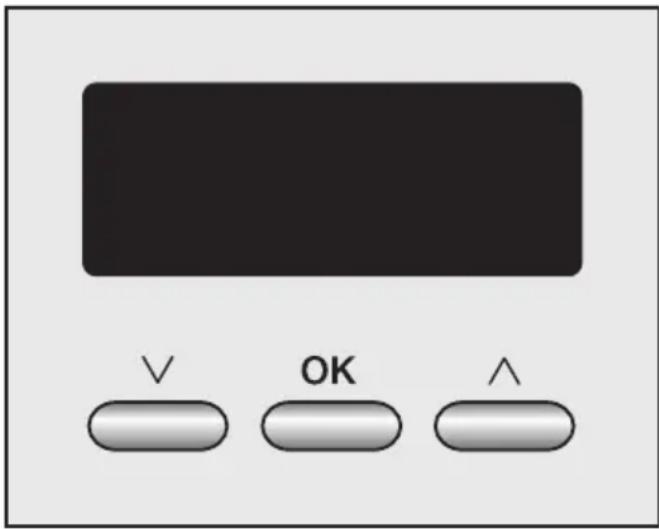

Funktionsweise des Displays

V OK ^

Mit den Tasten V, OK, ∧ wird das Display bedient. Ein aktuell gewählter Text oder Wert ist markiert.

– Die Taste V zum gleitenden Bewegen zum nächsten Text oder Verringern des markierten Werts.
– Die Taste ∧ zum gleitenden Bewegen zum vorherigen Text oder Vergrößern des markierten Werts.
– Die Taste OK bestätigt den markierten Wert.

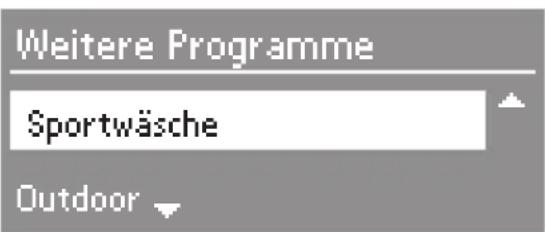

Beispiele für die Anwahl

Weitere Programme auswählen

Weitere Programme Sportwäsche Outdoor

Mit der Taste ∨ wird gleitend das nächste Programm markiert, mit der Taste ∧ das vorherige Programm. Mit der Taste OK wird das markierte Programm bestätigt.

Pfeile im Display bedeuten: Eine weitere Auswahl folgt.

Verringerung oder Vergrößerung eines Wertes

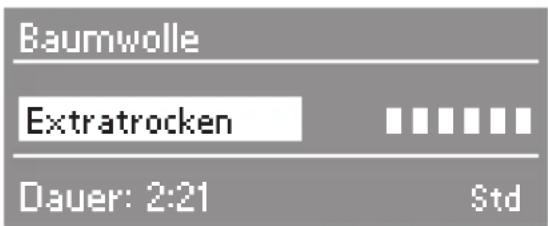

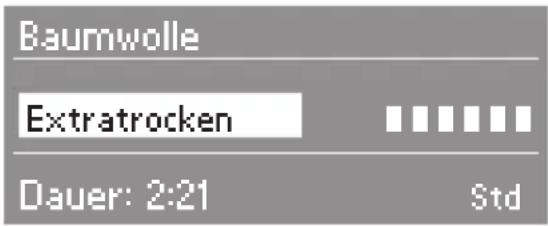

Baumwolle Extratrocken Dauer: 2:21 Std

Mit der Taste ∨ wird eine niedrigere Trockenstufe und mit der Taste ∧ eine höhere gewählt.

Einfachauswahl

Es ist immer ein Wert gewählt. Dieser gewählte Wert ist durch einen Haken √ gekennzeichnet. Die anderen Werte sind automatisch abgewählt.

Memory aus ✓ ein

Mit den Tasten ∨ und ∧ wird der Text gleitend nach oben oder unten verschoben.

Mit der Taste OK wird der markierte Wert bestätigt.

Verlassen eines Untermenüs

Sie verlassen das Untermenü mit der Anwahl von zurück .

Über das Display wird eingestellt

– Die Trockenstufen (z.B. Bügelfeucht, Schranktrocken ...).
– Die Dauer der Programme Lüften kalt, Lüften warm, Korbprogramm.
– Die Startvorwahl.
- Der Programmabbruch.

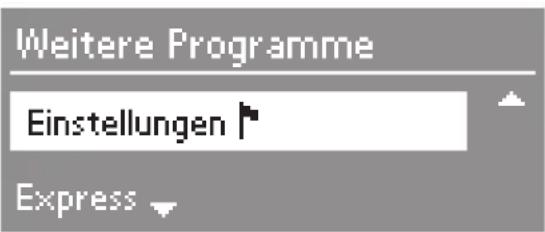

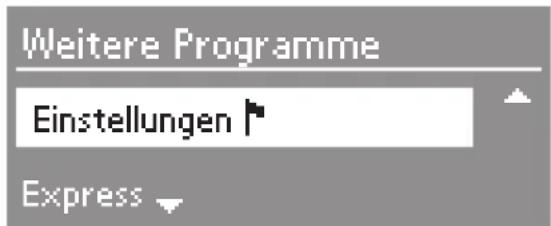

Über Weitere Programme/Einstellungen 📄 wird gewählt

Weitere Programme

• Express
• Jeans
• Sportwäsche
• Outdoor
• Seide
• Kopfkissen
  – Kopfkissen groß
• Lüften kalt
• Lüften warm
• Korbprogramm
  Nur in Verbindung mit dem Trockner- korb (nachkaufbares Zubehör) wäh- len.

Einstellungen

Im Menü Einstellungen ▶ können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen. Weitere Informationen entnehmen Sie bitte dem gleichnamigen Kapitel, am Ende dieser Gebrauchsanweisung.

Anzeige Perfect Dry

Das Perfect Dry-System misst die Restfeuchte der Wäsche in den Trockenstufenprogrammen und sorgt so für eine genaue Trocknung.

Nach Programmstart ermittelt die Elektronik die Programmdauer (Restzeitprognose). Für diese Zeit blinkt die Kontrollleuchte Perfect Dry.

Nach kurzer Zeit wird die Programm-dauer angezeigt und die Kontrollleuchte erlischt.

Mit Erreichen der eingestellten Trockenstufe leuchtet die Kontrollleuchte Perfect Dry bis zum Programmende.

Die Anzeige Perfect Dry bleibt bei diesen zeitgesteuerten Programmen immer dunkel: Wolle, Seide, Korbprogramm, Lüften kalt, Lüften warm, Schonglätten.

Hinweis zur Programmdauer / Restzeitprognose

Im Display wird die voraussichtliche Programmdauer angezeigt (Restzeitprognose).

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungsschwankungen im Elektronetz.

Deshalb passt sich die lernfähige Elektronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während des Trocknens überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Ebenso können Programme vorzeitig beendet werden. Z.B. bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde.

⚠ Den Trockner vor der ersten Inbetriebnahme richtig aufstellen und anschließen. Erfolgte ein Transport entgegen der Beschreibung im Kapitel "Aufstellen und Anschließen", dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor dieser Trockner elektrisch angeschlossen wird.

Wird dieser Trockner das erste Mal eingeschaltet, erscheint kurz Miele Willkommen.

Displaysprache einstellen

Sie werden aufgefordert, die gewünschte Displaysprache einzustellen. Eine Umstellung der Sprache ist jederzeit über die Anwahl von Weitere Programme/Einstellungen im Untermenü Einstellungen möglich.

Sprache deutsch english

■ Durch Drücken der Tasten ∨ und ∧ können Sie den Text verschieben bis die gewünschte Sprache markiert ist. Mit der Taste OK bestätigen Sie diese.

Tageszeit einstellen (gegebenenfalls)

Tageszeit

■ Drücken Sie auf die Taste ∨ um die Stundenzahl zu verringern oder drücken Sie auf die Taste ∧ um die Stundenzahl zu erhöhen.
■ Bestätigen Sie mit der Taste OK die eingestellte Stunde. Hiernach können Sie die Minuten ebenso einstellen.

Erstinbetriebnahme abschließen

Das Grundmenü mit der aktuellen Uhrzeit erscheint immer nach dem Einschalten, solange kein Programm gewählt ist.

12:00

Programm wählen

■ Sie können jetzt den Trockner beladen und ein Programm wählen, wie im Kapitel "So trocknen Sie richtig" beschrieben.

Die Erstinbetriebnahme ist dann abgeschlossen, wenn ein Programm länger als 1 Stunde vollständig durchgeführt wurde. Bei einer kürzeren Zeit erscheint nach erneutem Einschalten wieder Miele Willkommen - bei einer längeren Zeit aber nicht mehr.

Pflegesymbole

Trocknen
	Normale/geringe Temperatur. Dieser Trockner trocknet in je- dem Programm temperatur- schonend. Eine Aufteilung der Textilien ☐/☐ ist nicht nötig.
	Nicht trocknergeeignet.
Bügeln und Mangeln
	Sehr heiß.
	Heiß.
	Warm.
	Nicht bügeln/mangeln.

Tipps zum Trocknen

- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

• Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen mindestens 30 Sekunden anschleudern.
• Jacken öffnen, damit diese gleichmäßig durchtrocknen.
• Einen Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic+ trocknen.

• Reines Leinengewebe neigt zum Aufrauen. Nur trocknen, wenn es im Pflegeetikett aufgeführt ist.

• Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen - je nach Qualität - bei der ersten Wäsche oft ein. Deshalb: Diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

• Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). Wählen Sie ein geeignetes Programm. In Zweifelsfällen die Beladung verringern und das Extra Schonen+ wählen.
• Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.
• Neue farbige Textilien vorm ersten Trocknen gründlich separat waschen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie abfärben können (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.
• Artikel, die keine mechanische Beanspruchung vertragen, können Sie mit dem Korbprogramm lüften/trocknen. Voraussetzung: Verwendung des Trocknerkorbes (nachkaufbares Zubehör).

Kurzanweisung

Die mit Zahlen (1, 2, 3, ...) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

① Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

⚠️ Entfernen Sie Fremdkörper wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

• Damit keine Textilfüllungen herausfallen, Säume und Nähte prüfen.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.
• Haken und Ösen schließen.
• Textilgürtel und Schürzenbänder zusammenbinden.
• Gelöste Formbügel von BHs vernähen oder entfernen.

② Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie-einsparung).

■ Drücken Sie zum Einschalten die Taste ①.

③ Trockner beladen

■ Drücken Sie zum Öffnen Taste Tür.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Beachten Sie die maximalen Beladungsmengen im Kapitel "Programmübersicht".

Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

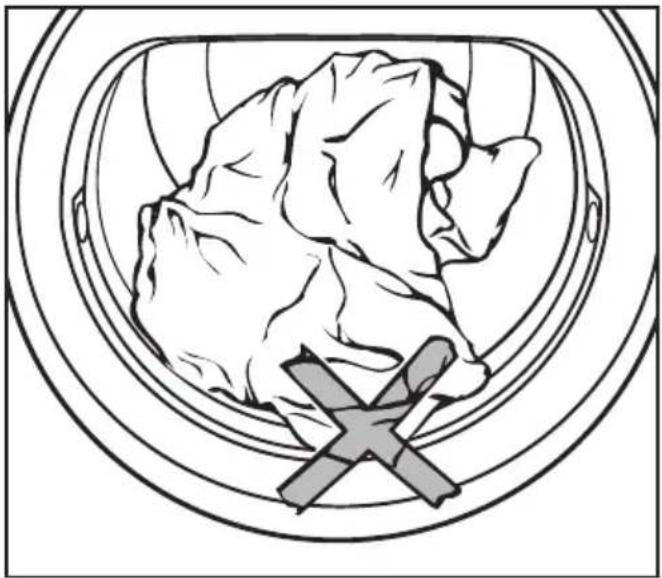

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden.

■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und rechts am Türschloss zu-drücken.

4 Programm wählen

Baumwolle ○ Automatic + ○ Pflegeleicht ○ Ober- hemden ○ Synthetic ○ Schonglätten ○ Wolle ○ Weitere Programme/ Einstellungen ○

Alle Programmtasten leuchten und im Display werden Sie zur Programmwahl aufgefordert.

■ Drücken Sie die Taste des gewünschten Programms.

Die zugehörige Kontrollleuchte leuchtet. Der Programmname erscheint im Display.

Weitere Programme/Einstellungen

■ Bei Anwahl Weitere Programme/Einstellungen werden weitere Programme zur Auswahl im Display angezeigt.

Weitere Programme Einstellungen Express

- Drücken Sie die Tasten ∨ oder ∧ um den Text zu verschieben bis das gewünschte Programm markiert ist. - Bestätigen Sie dieses mit der Taste OK.

Der Programmname erscheint im Display.

Trockenstufenprogramme

- Sie können bei vielen Programmen Trockenstufen auswählen.

Baumwolle Extratrocken Dauer: 2:21 Std

■ Wählen Sie eine Trockenstufe durch Drücken der Taste ∨ oder ∧ aus.

Bei Baumwolle, Express sind 6 Trockenstufen wählbar. Bei den übrigen Programmen ist die Auswahl begrenzt oder nicht änderbar.

Ein Balken erscheint zusätzlich kurz und zeigt den Bereich der wählbaren Trockenstufen an.

Tipp

Sie können die Trockenstufen einiger Programme individuell anpassen (Kapitel "Einstellungen").

Die Programme

- Schonglätten, Wolle, Seide sind nicht änderbar.

Zeitprogramme: Dauer wählen

• Lüften kalt: 20 min - 1 Std.
• Lüften warm: 20 min - 2 Std.
• Korbprogramm*: 40 min - 2:30 Std.

Lüften warm

0:20 Std:ivin

(0:20 - 2:00 Std)

■ Verlängern / Verkürzen Sie durch Drücken der Tasten ∨ oder ∧.

* nur in Verbindung mit dem Trockner-korb (nachkaufbares Zubehör) wählen.

Bei einer vom Grundprogramm nicht zugelassen Bedienung erscheint im Display: Option nicht möglich.

⑤ Extras / Startvorwahl wählen

Auffrischen o Knitterschutz o Schonen + o Startvorwahl o Summer o Start/Stop o

■ Wählen Sie die gewünschten Extras über die entsprechende Taste. Wird ein Extra gewählt, leuchtet die entsprechende Kontrollleuchte.

Weitere Informationen zu den einzelnen Extras erhalten Sie im Kapitel "Extras".

Auffrischen o Knitterschutz o Schonen + o Startvorwahl o Summer o Start/Stop o

■ Die Startvorwahl (siehe gleichlautendes Kapitel) können Sie wählen.

6 Programm starten

Während der Programmwahl blinkt die Kontrollleuchte der Taste Start/Stop. Das Blinken bedeutet, dass ein Programm gestartet werden kann.

■ Drücken Sie die Taste Start/Stop.

Die Kontrollleuchte der Taste Start/Stop leuchtet.

Die Anzeige Perfect Dry blinkt/leuchtet nur bei den Trockenstufenprogrammen. Sie bleibt bei zeitgesteuerten Programmen immer dunkel (siehe Kapitel "Bedienung des Trockners").

Hinweis: Die im Display dargestellte Dauer ist voraussichtlich und sie kann variieren.

In den Trockenstufenprogrammen wird die Wäscherestfeuchte sensiert und im Display die jeweils erreichte Trockenstufe angezeigt (Mangelfeucht ... Bügelfeucht ... usw.).

Vor Programmende

Kurz vor Schluss folgt die Abkühlphase: Abkühlen erscheint im Display. Erst nach Abschluss der Abkühlphase ist das Programm beendet.

7 Programmende - Wäsche entnehmen

Knitterschutz (wenn gewählt) und Ende kennzeichnen im Display das Programmende. Der Summer ertönt in Intervallen (wenn gewählt).

Dieser Trockner verfügt über einen Standby-Modus: Nach Programmende wird das Display dunkel geschaltet und die Kontrollleuchte Start/Stop blinkt langsam (siehe auch "Standby" am

Ende der Gebrauchsanweisung). Wenn Knitterschutz angewählt wurde, dreht sich die Trommel zeitweise. In diesem Fall liegt keine Störung vor.

■ Öffnen Sie die Tür mit der Taste Tür.
■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

15 Minuten nach Programmende/Ende des Knitterschutzes schaltet sich der Trockner automatisch aus.

■ Drücken Sie zum Ausschalten die Taste ①, falls der Trockner noch eingeschaltet ist.
■ Reinigen Sie die Flusensiebe in der Tür und Einfüllöffnung.
■ Schließen Sie die Tür.
■ Entleeren Sie den Kondenswasserbehälter.
Wir empfehlen Ihnen, das Kondenswasser extern abzuleiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.
■ Beachten Sie zusätzlich das Kapitel "Reinigung und Pflege".

Auffrischen

Die Trocknungsluft wird zeitlich begrenzt temperiert. Ohne weitere Wärmezufuhr werden danach die Textilien Schranktrocken durchlüftet.

Nutzen Sie Auffrischen zur Beseitigung oder Reduzierung von Gerüchen in sauberer (trockener oder feuchter) Bekleidung. Der Auffrischungseffekt wird verstärkt, wenn die Textilien feucht sind oder trocknergeeignete Frischetücher aus dem Fachhandel verwendet werden. Bei Synthetikanteilen fällt die Geruchsreduzierung allerdings geringer aus.

Knitterschutz

Die Trommel dreht sich nach Programmende, abhängig vom gewählten Programm, für 2 h in einem speziellen Rhythmus. Dieser "Anti-Knitterrhythmus" hilft Knitterfalten zu vermindern, wenn die Textilien nach dem Trocknen nicht sofort entnommen werden.

Schonen+

Besonders knitter- und bewegungs- empfindliche Textilien werden mit reduzierter mechanischer Beanspruchung (weniger Trommeldrehungen) getrocknet.

Die Programmdauer verlängert sich.

Summer

Dieser Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).

Der Dauerwarnton bei Fehlermeldungen ist unabhängig von dieser Einstellung.

Tipp

Sie können Sie den Knitterschutz und Summer sowie Trockenstufen individuell anpassen (Kapitel "Einstellungen").

Wählbare Extras

	Knitterschutz	Summer	Auffrischen	Schonen+
Automatic+ • •
Baumwolle • •	•			1	•1
Express • •
Jeans • • •				1	•1
Kopfkissen • •
Kopfkissen groß •	•
Korbprogramm •
Lüften kalt • •
Lüften warm • •			•
Oberhemden • •	•			1	•1
Outdoor • •
Pflegeleicht • •	•			1	•1
Schonglätten • •
Seide	•	•
Sportwäsche	•	•			•
Synthetic	•	•
Wolle			•

• wählbar
  ^1 entweder Auffrischen oder Schonen+.

Mit der Startvorwahl können Sie das gewünschte Programmende wählen. Der Programmstart kann von 15 Minuten bis maximal 24 Stunden verzögert werden.

Um einen korrekten Ablauf der Startvorwahl zu gewährleisten, muss die aktuelle Tageszeit eingestellt sein.

Wählen

1 Drücken Sie nach der Programmwahl die Taste Startvorwahl.

Das Display zeigt:

Startvorwahl 8:20
Startzeit	8:20
Endzeit	9:39

② Drücken Sie die Taste ∧ um das gewünschte Programmende zu wählen.

Beim ersten Tastendruck wird das Programmende auf die nächsten 15, 30, 45 Minuten oder auf die volle Stunde verschoben. Jeder weitere Tastendruck verschiebt das Programmende um 15 Minuten.

Startvorwahl 8:20 Startzeit 10:41 Endzeit 12:00

③ Bestätigen Sie mit der Taste OK.
4 Drücken Sie die Taste Start/Stop.

Das Display zeigt die verbleibenden Stunden und Minuten bis zum Programmstart an.

Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Ändern

Sie können nachträglich noch ein späteres oder früheres Programmende wählen.

■ Drücken Sie die Taste Startvorwahl.
■ Korrigieren Sie mit den Tasten V oder ∧ das Programmende.
■ Bestätigen Sie mit der Taste OK.

Sie können auch noch die Trockenstufe ändern oder Extras hinzu-/abwählen.

Abbrechen

■ Drücken Sie die Taste Start/Stop. Im Display erscheint: Startvorwahl abbrechen.
■ Bestätigen Sie mit der Taste OK.
■ Sie können jetzt ein anderes Programm wählen oder
■ drücken Sie die Taste Start/Stop, um das Programm sofort zu starten.

Programmübersicht

Baumwolle maximal 7 kg*
Extratrocken, Schranktrocken+, Schranktrocken**
Textilien	Ein- und mehrlagige Textilien aus Baumwolle.Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.
Hinweis	– Extratrocken für unterschiedliche, mehrlagige und besonders dicke Textilien wählen.– Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Extratrocken trocknen - sie können einlaufen.
Bügelfeucht , Bügelfeucht **, Mangelfeucht
Textilien	Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	Mangelwäsche bis zum Mangeln aufrollen, damit sie feucht bleibt.
Pflegeleicht maximal 3,5 kg*
Schranktrocken+, Schranktrocken**, Bügelfeucht
Textilien	Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.
Synthetic maximal 2,5 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht , Bügelfeucht
Textilien	Empfindliche Textilien aus synthetischen Fasern, Mischgewebe, Kunstseide oder pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden, Blusen, Dessous, Textilien mit Applikationen.

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung nach Norm EN 61121 (ohne Extras)

Wolle maximal 2 kg*
Textilien	Wolltextilien. Textilien aus Wollgemischen.
Hinweis	- Wolltextilien werden aufgelockert und flauschiger.- Textilien nach Programmende sofort entnehmen.
Automatic+ maximal 5 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht △
Textilien	Beladungsmix aus Textilien für die Programme Baumwolle und Pflegeleicht.
Oberhemden maximal 2 kg*
Schranktrocken, Bügelfeucht △
Textilien	Hemden und Hemdblusen.
Schonglätten maximal 1 kg*
Textilien	- Baumwoll- oder Leinengewebe.- Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis	- Geeignet für trockene und feuchte Wäsche/Textilien.Trockene Textilien werden zeitgesteuert, feuchte Textilien werden bügelfeucht geglättet.- Programm zur Reduzierung von Knittern nach vorherigem Schleudern im Waschautomaten.- Textilien nach Programmende sofort entnehmen, um sie leicht bügeln zu können.

* Gewicht der Trockenwäsche

Programmübersicht

Express maximal 3,5 kg*
Extratrocken, Schranktrocken+, Schranktrocken, Bügelfeucht , Bügelfeucht , Mangelfeucht
Textilien	Unempfindliche Textilien für das Programm Baumwolle.
Hinweis	- Verkürzte Programmdauer.
Jeans maximal 3 kg*
Schranktrocken, Bügelfeucht
Textilien	Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.
Sportwäsche maximal 3 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht
Textilien	Sport- und Fitnessbekleidung aus trocknergeeignetem Material.
Outdoor maximal 2,5 kg*
Schranktrocken, Bügelfeucht
Textilien	Outdoor-Bekleidung aus trocknergeeignetem Material.
Seide maximal 1 kg*
Textilien	Seide-Textilien (trocknergeeignet), z.B. Blusen, Hemden.
Hinweis	- Programm zum Reduzieren von Knitterfalten.- Textilien nach Programmende sofort entnehmen.
Kopfkissen 1-2 Kopfkissen bis 80x40 cm
Kopfkissen groß 1 Kopfkissen bis 80x80 cm
Schranktrocken
Textilien	Trocknergeeignete Kopfkissen mit Daunen-, Feder- oder Synthetikfüllung.
Hinweis	Insbesondere Kopfkissen können sich nach dem Trocknen noch feucht anfühlen. Trocknen Sie so oft in diesem Programm, bis sich das Kissen für Ihr Empfinden trocken anfühlt.

* Gewicht der Trockenwäsche

Lüften kalt maximal 7 kg*
Textilien	Alle Textilien, die durchlüftet werden sollen.
Lüften warm maximal 7 kg*
Textilien	- Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: z.B. Jacken, Kissen und voluminöse Textilien.- Trocknen einzelner Wäschestücke: z.B. Badetücher, Badekleidung, Spültücher.
Hinweis	- Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Korbprogramm maximale Korbbeladung: 3 kg
Hinweis	- In diesem Programm erfolgt keine Drehung der Trocknertrommel. Deshalb darf nur in Verbindung mit dem Trocknerkorb (nachkaufbares Zubehör) getrocknet/gelüftet werden.- Nutzen Sie dieses Programm zum Trocknen trocknergeeigneter Produkte, die nicht mechanisch beansprucht werden sollen.- Ohne Trocknerkorb ist kein ausreichendes Trocknungsergebnis möglich.- Die Gebrauchsanweisung für den Trocknerkorb muss beachtet werden!
Textilien/ Produkte	- Siehe Gebrauchsanweisung für den Trocknerkorb.

* Gewicht der Trockenwäsche

Laufendes Programm

- umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern).

Bei einer Anwahl erscheint: Option nicht möglich.

Allerdings können Sie den Knitterschutz und Summer noch an-/abwählen.

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

- abbrechen und neues Programm wählen

■ Drücken Sie die Taste Start/Stop.

Programm abbrechen erscheint im Display.

■ Drücken Sie die Taste OK.

Die Textilien werden abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht ist.

Wenn Sie während des Abkühlens die Taste Start/Stop drücken und mit OK bestätigen, erscheint Ende.

■ Drücken Sie die Taste Tür.

■ Schließen Sie die Tür.

■ Wählen und starten Sie direkt ein neues Programm.

- abbrechen und Wäsche entnehmen

■ Siehe unten: "Wäsche nachlegen oder entnehmen".
■ Schalten Sie den Trockner nach dem Schließen der Tür aus.

Startvorwahl ändern

■ Siehe Kapitel "Startvorwahl".

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.
■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.
■ Schließen Sie die Tür.
■ Drücken Sie die Taste Start/Stop.

Restzeit

Programmablaufänderungen können zu Zeitsprüngen im Display führen.

Kondenswasserbehälter ent- leeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren!

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann erscheint eine Prüfmeldung Behälter entleeren.

Die Prüfmeldung erlischt durch das Aus- und Einschalten des Trockners.

⚠️ Schließen Sie die Tür vollständig. Ansonsten können beim Herausziehen des Kondenswasserbehälters die Tür und Griffblende beschädigt werden.

■ Ziehen Sie den Kondenswasserbehälter heraus.

■ Tragen Sie den Kondenswasserbehälter waagerecht, damit kein Wasser hinausläuft. Fassen Sie ihn dabei an der Griffblende und am Ende an.

■ Entleeren Sie den Kondenswasserbehälter.

■ Schieben Sie den Kondenswasserbehälter zurück in den Trockner.

⚠️ Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z.B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Reinigungsintervalle für das mehrstufige Filtersystem beachten

Dieser Trockner besitzt ein mehrstufiges Filtersystem, das aus den Siebflächen der Flusensiebe und zusätzlichen Feinfiltern besteht.

Das Filtersystem befindet sich an diesen drei Positionen:

1. In der Türkappe:

1 2

2. Im Einfüllbereich der Tür:

3. Vor der Wärmetauschereinheit:

⚠ Dieser Trockner darf nie ohne Flusensiebe oder Feinfilter oder mit beschädigten Flusensieben/Feinfiltern betrieben werden. Dieser Trockner würde übermäßig verflusen, was einen Defekt zur Folge hätte!

Wann sind die Siebflächen der Flusensiebe zu reinigen?

Die Siebflächen der Flusensiebe:

1. In der Türkappe,
2. Im Einfüllbereich der Tür nach jedem Programmlauf reinigen!
   Siehe nächste Seite "Siebflächen der Flusensiebe reinigen".

Wann sind die zusätzlichen Feinfilter zu reinigen?

Die zusätzlichen Feinfilter müssen nicht nach jedem Programmlauf gereinigt werden. Diese sind nur dann zu reinigen, wenn im Display eine Aufforderung* erscheint!

Siehe ab übernächster Seite "Feinfilter reinigen".

* Nur bei der Aufforderung Filter Tür reinigen müssen Sie reinigen:

1. Die Feinfilter im Flusensieb der Tür- kappe.
2. Die Feinfilter in den Flusensieben im Einfüllbereich der Tür.

* Nur bei der Aufforderung Filter Sockel reinigen müssen Sie reinigen:

1. Den Feinfilter vor der Wärmetauschereinheit.

■ So löschen Sie die Aufforderungen*: Siehe Kapitel "Störungshilfen".

Siebflächen der Flusensiebe reinigen

Haare und Flusen auf den Textilien werden durch die Siebflächen der Flusensiebe aufgefangen.

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

Die Siebflächen der Flusensiebe nach jedem Programmlauf reinigen!

1. In der Türkappe


1 2

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

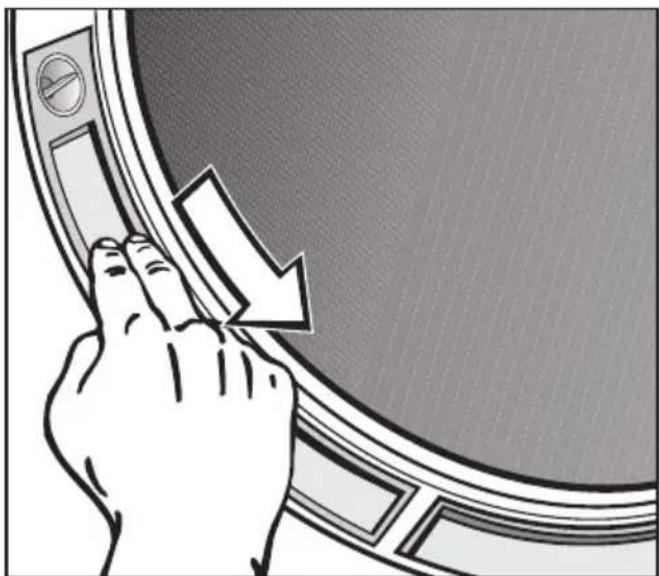

Zusätzlich reinigen

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Flaschenbürste oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe.

1. Im Einfüllbereich der Tür


■ Streifen oder saugen Sie die Flusen von beiden Siebflächen im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

Feinfilter reinigen

Die zusätzlichen Feinfilter fangen feinere Flusen, Haare und Waschmittelrückstände auf, die die Siebflächen durchdringen können.

Die zusätzlichen Feinfilter müssen nicht nach jedem Programmlauf gereinigt werden.

Die zusätzlichen Feinfilter sind nur dann zu reinigen, wenn im Display eine Aufforderung* erscheint!

* Welche Aufforderung erscheint, ist im Abschnitt "Reinigungsintervalle für das mehrstufige Filtersystem beachten" beschrieben.

⚠️ Die Feinfilter müssen unter fließendem Wasser ausgewaschen werden.

Sie dürfen vor Wiedermontage nicht tropfnass sein. Drücken Sie die Feinfilter kräftig aus.

Sollten auch die Siebflächen der Flusensiebe nass gereinigt werden, dann müssen sie abgetrocknet werden.

Ansonsten kann beim Trocknen eine Störung auftreten!

⚠ Tauschen Sie die Feinfilter (nachkaufbares Zubehör) immer dann aus, wenn sie beschädigt sind.

1. Feinfilter im Flusensieb der Türkappe

Einzelteile des Flusensiebes in der Tür- kappe

■ Ziehen Sie das Flusensieb aus der Türkappe heraus.

■ Entnehmen Sie den Feinfilter (4), wie auf der folgenden Seite beschrieben.

Entnehmen

A B

■ Legen Sie das Flusensieb (1) auf eine ebene Fläche.
Ⓐ Drücken Sie den Griff (2) des Feinfilterrahmens leicht nach innen - bis der Feinfilterrahmen oben aus dem Flusensieb rastet.
⑧ Ziehen Sie den Feinfilterrahmen (3) an seinem Griff aus dem Flusensieb heraus.
■ Entnehmen Sie den Feinfilter (4).

Reinigen

■ Waschen Sie den Feinfilter unter fließendem Wasser gründlich aus.
■ Drücken Sie den Feinfilter kräftig aus.
■ Reinigen Sie den Feinfilterrahmen, falls erforderlich.
■ Die Siebfläche des Flusensiebes müssen Sie unter fließendem Wasser gründlich auswaschen, wenn sie stark verklebt oder verstopft sein sollte.
■ Trocknen Sie Flusensieb und Feinfilterrahmen ab.

Wiedermontage

■ Legen Sie das Flusensieb (1) auf eine ebene Fläche.
■ Legen Sie den Feinfilter (4) passgenau in die Mitte des Hohlraums im Flusensieb.
■ Legen Sie den Feinfilterrahmen (3) auf den Feinfilter - der Griff (2) muss oben sein.
■ Drücken Sie den Feinfilterrahmen an seiner oberen und unteren Seite bis zum deutlichen Rasten in das Flusensieb.
■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe.

Reinigung und Pflege

2. Feinfilter in den Flusensieben im Einfüllbereich der Tür

Entnehmen

■ Drehen Sie am linken und rechten Flusensieb den Knebel ① (bis zum deutlichen Rasten).
■ Ziehen Sie die Flusensiebe, am Knebel gefasst, zur Mitte hin heraus ②.

■ Ziehen Sie die Feinfilter, am Griff gefasst, nach oben heraus.

Reinigen

■ Waschen Sie beide Feinfilter unter fließendem Wasser gründlich aus.
■ Drücken Sie die Feinfilter kräftig aus.
■ Die Siebflächen der Flusensiebe müssen Sie unter fließendem Wasser gründlich auswaschen, wenn sie stark verklebt oder verstopft sein sollten.
■ Trocknen Sie beide Flusensiebe ab.
■ Reinigen Sie den Hohlraum im Einfüllbereich (unter den Flusensieben) bei Bedarf mit dem Staubsauger.

Wiedermontage Feinfilter (unteres Bild)

■ Stecken Sie den Griff des Feinfilters mit seiner Nut oben auf die Kante.
■ Stecken Sie das untere Ende des Feinfilters unter die Kante.

Beide Feinfilter müssen glatt in der Mitte des Hohlraums liegen.

Wiedermontage Flusensiebe (oberes Bild)

■ Setzen Sie die Flusensiebe unten ein und drücken diese oben an.
■ Verriegeln Sie beide Knebel (bis zum spürbaren Rasten).

3. Feinfilter vor der Wärmetauschereinheit

Entnehmen

■ Öffnen Sie die äußere Klappe mit dem beiliegenden, gelben Spatel.

In der Spaltmitte den Spatel ansetzen und leicht hebeln (Pfeil), bis sich die Klappe an der Oberseite öffnet.

■ Entnehmen Sie die Klappe.

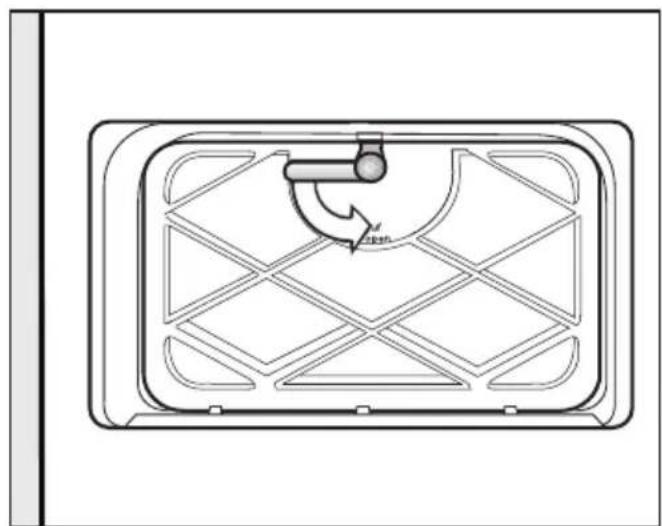

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.

■ Klappen Sie den inneren Deckel nach vorne.

■ Entnehmen Sie den inneren Deckel schräg nach oben.

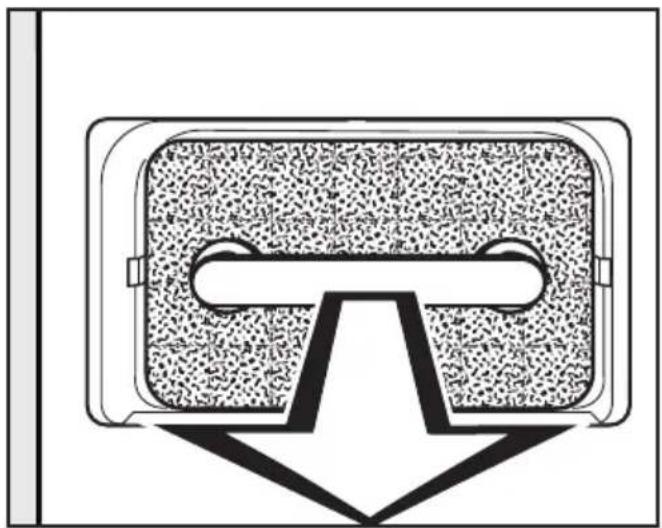

■ Ziehen Sie den Feinfilter am Griff heraus.

■ Drücken Sie die Stopfen leicht zusammen und ziehen Sie diese aus dem Griff heraus.

■ Ziehen Sie den Griff aus dem Feinfilter heraus.

Reinigen

■ Waschen Sie den Feinfilter unter fließendem Wasser gründlich aus.

■ Drücken Sie den Feinfilter kräftig aus.

Wiedermontage

■ Stecken Sie den Feinfilter auf den Griff auf.
■ Drücken Sie die Stopfen in die Öffnungen des Griffes (bis zum spürbaren Rasten).
■ Schieben Sie den Feinfilter zurück in die Öffnung vor die Wärmetauschereinheit.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■ Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■ Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.
■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

⚠️ Nur die ordnungsgemäß eingesetzten und verriegelten Deckel gewährleisten die Dichtigkeit der Wärmetauschereinheit!

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.
■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltigen Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen im Display
Problem Ursache Behebung
Sie werden aufgefordert, einen Pin-Code einzugeben.		Der Pin-Code ist aktiv.	Geben Sie den Code ein (Menü Einstellungen).
	Beladung korrigierenEs erfolgt ein Programmabbruch, der Summer ertönt.	Das ist keine Störung.Bei einigen Programm erfolgt bei Unter- oder Nichtbeladung ein Programmabbruch. Ebenso kann das bei bereits getrockneten Wäscheteilen passieren.	Trocknen Sie einzelne Wäscheteile mit dem Programm Lüften warm.- Öffnen und schließen Sie die Tür.
	Behälter entleerenEs erfolgt ein Programmabbruch, der Summer ertönt.	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch geknickt.	- Prüfen und beheben Sie das Problem.- Schalten Sie den Trockner aus und ein.
[0000]	Filter Tür reinigen erscheint am Programmende.	Erinnerung, die Feinfilter in der Türkappe und im Einfüllbereich nass zu reinigen.	- Reinigen Sie: Siehe Kapitel "Reinigung und Pflege".Prüfmeldung löschen:- OK bestätigen.
[001]	Filter Sockel reinigen erscheint am Programmende.	Erinnerung, den Feinfilter vor der Wärmetauscher-einheit nass zu reinigen.
Problem Ursache Behebung *
Luftwege reinigen erscheint nach einem Programmabbruch. Die Wäsche ist nicht fertiggetrocknet.	Die Ansaugöffnung für Kühlluft ist zuge-stellt.	- Entfernen Sie Wäschekorb oder andere Gegenstände.
	Es liegt eine übermäßige Verflusung vor.	- Kontrollieren und reinigen Sie die Siebflächen der Flusensiebe und alle Fein-filter.- Saugen Sie vorsichtig Verschmutzungen mit dem Staubsauger (mit Saugpin-sel) im Inneren des Trockners (vor der Wärmetauschereinheit) ab.
	Die Raumtemperatur ist stark gestiegen. Zum Schutz vor einer Überhitzung der Wär-mepumpe wurde der Trockenvorgang durch eine Abkühl-phase abgebrochen.	- Öffnen Sie Tür und Fens-ter, damit die Raumtempe-ratur nicht zu stark steigt.- Starten Sie das Programm erst dann, wenn der Raum abgekühlt ist.
Es erscheint eine andere Aufforderung als bisher beschrieben.	Solange eine Fehler-meldung im Display steht, kann kein neu-es Programm gestar-tet werden.	- Beachten Sie die Hinweise im Display.- Falls sich abermals kein Trockenprogramm starten lässt: Rufen Sie den Kun-dendienst.

* Problemmeldung löschen: Schalten Sie den Trockner aus- und ein.

Ein nicht zufriedenstellendes Trockenergebnis
Problem Ursache Behebung
Die Wäsche ist nicht zu-friedenstellend getrock-net.	Die Beladung bestand aus unterschiedlichen Geweben.	- Trocknen Sie mit Lüften warm nach.- Wählen Sie demnächst ein geeignetes Pro-gramm*.
Mit Federn gefüllte Kopfkissen bilden durch das Trocknen einen Ge-ruch aus.	Federn haben die Eigen-schaft, bei Erwärmung Ei-gen- und Fremdgerüche mehr oder weniger stark auszubilden.	Der Geruch vermindert sich nach dem Trocknen durch natürliches Auslüf-ten.
Wäschestücke aus syn-thetischen Fasern sind nach dem Trocknen sta-tisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen ver-wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen oder zum Teil beim Waschen auf den Textilien gebildet haben. Die Beanspru-chung der Textilien im Trockner dagegen ist in Bezug auf deren Haltbar-keit gering.	Anfallende Flusen werden durch Flusensiebe aufge-fangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").

* Sie können die Trockenstufen einiger Programme individuell anpassen: Siehe am Ende dieser Gebrauchsanweisung.

Andere Probleme
Problem Ursache	Behebung *
Der Trocken-vorgang dau-ert sehr lange oder wird so-gar abgebro-chen.	Die Be- und Entlüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist. Dadurch ist die Raumtem-peratur stark gestiegen.	- Öffnen Sie Tür oder Fenster, damit die Raumtemperatur nicht zu stark steigt.
	- Waschmittelrückstände, Haare und Feinstflusen können die Flusensiebe und Feinfilter verstopft haben.- Die Kühlrippen können verstopft sein.	- Reinigen Sie die Flusensiebe und Feinfilter.- Entfernen Sie sichtbare Flusen: . . . Links unten, von der Wär-metauschereinheit (siehe Kapitel "Reinigung und Pflege"). . . . Von den Kühlrippen hinter dem Gitter unten rechts (siehe in diesem Kapitel).
	Die Ansaugöffnung für Kühlluft ist zugestellt.	- Entfernen Sie Wäschekorb oder andere Gegenstände.
	Die Flusensiebe und Feinfil-ter sind nass eingesetzt worden.	- Die Flusensiebe und Feinfilter müssen trocken sein.
	Die Textilien wurden nicht genügend ausgeschleu-dert.	- Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.
	Dieser Trockner ist überla-den.	- Berücksichtigen Sie die maxi-male Beladungsmenge pro Tro-ckenprogramm.
	Aufgrund metallischer Reiß-verschlüsse wird der Feuchtegrad der Wäsche nicht exakt ermittelt.	- Öffnen Sie künftig die Reißver-schlüsse.- Tritt das Problem erneut auf, trocknen Sie Textilien mit lan-gen Reißverschlüssen zukünftig nur mit Lüften warm.

* Schalten Sie vor Programmstart den Trockner aus- und wieder ein.

Problem Ursache Behebung
Es sind Brummgeräusche zu hören.	Der Kompressor ist in Betrieb.	Keine. Das sind normale Betriebsgeräusche.
Das Display ist dunkel. Die Kontrollleuchte der Taste Start/Stop blinkt langsam.	Das Display schaltet automatisch aus, um Energie zu sparen (Standby).	Nach z.B. Drücken einer Taste ist das Display beleuchtet.
Die Kontrollleuchte der Taste Start/Stop blinkt/blinkt nicht.	Das Blinken zeigt an, dass ein Programm ge-startet werden kann.	Nach Programmstart blinkt sie nicht mehr, sondern leuchtet.
Es lässt sich kein Programm starten.	Die Ursache lässt sich nicht unmittelbar fest-stellen.	- Ist dieser Trockner einge-schaltet?- Ist der Netzstecker einge-steckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Stromausfall.	Nach Netzwiederkehr startet ein zuvor gelaufenes Programm automatisch, solange die Kaltluftphase nicht erreicht war.
Im Display steht eine Fremdsprache.	Die Spracheinstellung wurde geändert.	Ändern Sie die Spracheinstellung. Das Fahnensymbol hilft Ihnen als Leitfaden.
Die Trommelbeleuchtung leuchtet nicht.	Die Trommelbeleuchtung schaltet automa-tisch aus (Energieeinsparung).	- Schalten Sie den Trockner aus und wieder ein.- Eine defekte Glühlampe können Sie austauschen: Siehe am Ende dieses Kapitels.

Kühlrippen reinigen (Gitter unten rechts)

⚠️ Die Kühlrippen müssen in der Regel nie gereinigt werden. Reinigen Sie nur dann, wenn sich durch einen hohen Staub- oder Flusenanfall im Aufstellungsraum die Trocknungszeit unverhältnismäßig verlängert!

Öffnen Sie das Gitter unten rechts mit dem beiliegenden gelben Spatel.

■ Setzen Sie den Spatel an der Oberseite in der Spaltmitte an und hebeln Sie leicht (Pfeil), bis sich das Gitter an der Oberseite öffnet.
■ Entnehmen Sie das Gitter schräg nach oben.
■ Kontrollieren Sie, ob die Kühlrippen verstopft sind.

⚠ Verletzungsgefahr! Berühren Sie nicht die Kühlrippen mit den Händen. Sie können sich schneiden.

⚠️ Beschädigung der Kühlrippen vermeiden! Führen Sie die Staub-saugerdüse nur leicht, ohne Druck über die Kühlrippen.

■ Saugen Sie sichtbare Verschmutzungen vorsichtig mit dem Staubsauger ab. Verwenden Sie einen Saugpinsel oder eine schmale Fugendüse.

■ Setzen Sie das Gitter unten ein.
■ Drücken Sie das Gitter an der Oberseite fest an.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Drehen Sie die Glühlampe linksherum heraus.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Defekt (Kurzschluss) verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler

oder

- den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners.

Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Netzanschlussleitung
② Bedienungsblende
③ Kondenswasserbehälter
④ Tür
⑤ Klappe Wärmetauschereinheit (Fein filter reinigen oder tauschen)

⑥ Vier höhenverstellbare Schraubfüße
⑦ Ansaugöffnung für Kühlluft
⑧ Ablaufschlauch für Kondenswasser (siehe Abschnitt "Kondenswasser extern ableiten")

Rückansicht

① Griffmöglichkeiten unter dem Deckelüberstand zum Transport (Pfeile)
② Netzanschlussleitung
③ Ablaufschlauch für Kondenswasser
④ Zubehör für Anschluss an einem Waschbeckensiphon

Trockner transportieren

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsbo- den zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckel- überstand.

⚠️ Den Trockner so transportieren, wie nachfolgend abgebildet.

⚠️ Bei liegendem Transport: Trockner nur zur linken Seite kippen!

⚠️ Erfolgt ein Transport entgegen dieser Beschreibung, dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor dieser Trockner elektrisch angeschlossen wird. Sonst kann die Wärmepumpe Schaden nehmen!

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Programm Lüften warm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

– Eine Demontage des Gerätedeckels ist nicht möglich.

⚠ Dieser Trockner darf nicht untergebaut werden.

Damit keine Störung oder unnötige Programmverlängerung auftritt

⚠️ Die Ansaugöffnung für Kühlluft auf der Trocknervorderseite darf auf keinen Fall zugestellt oder verdeckt werden, z.B. durch einen Wäsche-korb.

⚠️ Der an der Trocknerrückseite austretende warme Luftstrom muss abgeführt werden können.

Trockner ausrichten

Dieser Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠️ Der Luftspalt zwischen Trocknerunterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Kondenswasser extern ableiten

Allgemeines

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr leeren.

Schlauchlänge 1,50 m

Max. Abpumphöhe....1,50 m

Max. Abpumplänge ..... 4,00 m

Dieser Trockner muss bei besonderen Anschlussbedingungen mit einem Rückschlagventil ausgestattet werden (siehe nächste Seiten).

Als nachkaufbares Zubehör erhalten Sie

- eine Schlauchverlängerung.

- ein Rückschlagventil (Bausatz) für externen Wasseranschluss (eine Schlauchverlängerung liegt bei).

Max. Abpumphöhe mit Rückschlagventil: 1,00 m

Ablaufschlauch verlegen

⚠️ Nicht am Ablaufschlauch ziehen, ihn nicht dehnen und nicht knicken. Er könnte sonst beschädigt werden!

■ Im Ablaufschlauch befindet sich eine geringe Menge Restwasser. Stellen Sie deshalb einen Behälter bereit.

■ Ziehen Sie den Ablaufschlauch vom Stutzen ab.

■ Lassen Sie vorhandenes Restwasser in den Behälter ablaufen.

■ Wickeln Sie den Schlauch von der Schlauchaufwicklung ab und ziehen Sie ihn vorsichtig aus den Klemmhalterungen heraus.

■ Führen Sie den Schlauch - je nach Bedarf - nach rechts oder links.

Den Schlauch sollten Sie in der mittleren Klemmhalterung belassen, damit er nicht versehentlich geknickt wird.

Ablaufschlauch einhängen (im Waschbecken/Bodenablauf)

■ Siehe Abbildung Vorderansicht.

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

■ Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden.

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern

⚠️ Bei besonderen Anschlussbedingungen muss ein Rückschlagventil (Bausatz) für externen Wasseranschluss (nachkaufbares Zubehör) verwendet werden. Ansonsten kann zurückfließendes Wasser aus dem Trockner auslaufen und Schäden verursachen.

Besondere Anschlussbedingungen sind:

- Anschluss am Waschbeckensiphon (siehe nachfolgend).

- Diverse Anschlussmöglichkeiten, an die zusätzlich z.B. ein Waschautomat oder Geschirrspüler angeschlossen sind.

Beispiel: Anschluss am Waschbecken-siphon

Den Ablaufschlauch mit dem Rück- schlagventil können Sie direkt an einem speziellen Waschbeckensiphon an- schließen.

■ Entnehmen Sie das Zubehör an der oberen Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

1 Adapter
2 Waschbecken-Überwurfmutter
3 Schlauchschelle
4 Schlauchende
5 Rückschlagventil
6 Ablaufschlauch des Trockners

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbecken-Überwurfmutter mit einer Scheibe ausgestattet, die Sie entnehmen müssen.

■ Stecken Sie das Schlauchende 4 auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Das Rückschlagventil 5 muss so montiert werden, dass der Pfeil in Fließrichtung (in Richtung Waschbecken) zeigt. Ansonsten ist kein Abpumpen möglich.

■ Stecken Sie das Rückschlagventil 5 in den Ablaufschlauch 6 vom Trockner (Richtung beachten, siehe Pfeil auf dem Rückschlagventil!).
■ Befestigen Sie das Rückschlagventil mit den Schlauchschellen.

Elektroanschluss

Dieser Trockner ist mit einem Anschlusskabel und Netzstecker anschlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

	Bela-dung1kg U/min % kWh min.	Endschleuderstufe im Waschautomaten	Rest-feuchte	Energie	Laufzeit
Baumwolle Schranktrocken2	7,0 1000 60 2,00 112
Baumwolle Schranktrocken 7,0		1200	53	1,80	102
	7,0	1400	50	1,70	97
	7,0	1600	44	1,50	87
	7,0	1800	43	1,50	85
Baumwolle Schranktrocken+ Auffrischen+ Schonen+	7,0	1000	60	1,10	67
	7,0	1000	60	2,10	129
Baumwolle Bügelfeucht ^2	7,0 1000 60 1,55 88
Baumwolle Bügelfeucht	7,0	1200	53	1,35	78
	7,0	1400	50	1,25	73
	7,0	1600	44	1,10	63
	7,0	1800	43	1,05	61
Pflegeleicht Schranktrocken2	3,5 1200 40 0,70 44
Pflegeleicht Schranktrocken+ Auffrischen+ Schonen+	3,5	1200	40	0,75	48
	3,5	1200	40	0,70	47
Pflegeleicht Bügelfeucht 3,5 1200	40 0,60 39
Automatic+ Schranktrocken 5,0 800 50 1,45 88
Oberhemden Schranktrocken 2,0	600 60 0,75 47
Synthetic Schranktrocken	2,5 700 50 0,70 45
Sportwäsche Schranktrocken	3,0 600 50 1,05 64
Kopfkissen (80x40 cm, 2x)	-	1200	30	2,10	125
Kopfkissen groß (80x80 cm, 1x)	-	1200	30	1,40	86
Outdoor Schranktrocken	2,5 800 50 1,20 75
Jeans Schranktrocken	3,0 900 60 1,55 92
Express Schranktrocken	3,5 1000 60 1,25 75
^1 Gewicht der Trockenwäsche
^2 Prüfprogramm nach EN 61121:2005
Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005

Hinweis für die Vergleichsprüfungen:

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Baumwolle Schranktrocken ohne Extra durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Höhe 850 mm
Breite 595 mm
Tiefe 634 mm
Tiefe bei geöffneter Tür	1074 mm
Gewicht 70 kg
Trommelvolumen 111 l
Beladungsmenge	7 kg (Gewicht der Trockenwäsche)
Volumen Kondenswasserbehälter ca. 4,2 l
Schlauchlänge 1,50 m
Maximale Abpumphöhe 1,50 m
Maximale Abpumplänge 4,00 m
Länge der Anschlussleitung 2,00 m
Anschlussspannung
Anschlusswert
Absicherung siehe Typenschild
Leistung der Glühlampe
Erteilte Prüfzeichen
Art des Kältemittels R134a
Füllmenge Kältemittel 480 g
Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Mit den Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen. Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen öffnen

■ Schalten Sie den Trockner ein.
■ Wählen Sie aus: Weitere Programme/Einstellungen 📄.

Im Display erscheint:

Weitere Programme Einstellungen Express

■ Bestätigen Sie den markierten Wert Einstellungen mit der Taste OK.

Einstellungen wählen

■ Drücken Sie die Tasten ∨ oder ∧ um den Text zu verschieben bis die gewünschte Einstellung markiert ist.
■ Bestätigen Sie mit der Taste OK.
■ Gewählte Optionen werden durch einen Haken √ oder einen Balken angezeigt.
■ Mit den Tasten ∨ oder ∧ wählen Sie aus.
■ Bestätigen Sie mit der Taste OK.

Menü Einstellungen beenden

■ Wählen Sie zurück↔ oder wählen Sie ein Programm.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Über das Untermenü Sprache können Sie die angezeigte Sprache ändern.

Die Fahne hinter dem Wort Sprache dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

Tageszeit

Sie können entscheiden, ob die Tageszeit im 24- oder im 12-Stundenrhythmus angezeigt wird. Außerdem wird die aktuelle Uhrzeit eingestellt.

Zeitformat

■ Mit den Tasten ∨ oder ∧ wählen Sie das gewünschte Zeitformat und be- stätigen es mit der Taste OK.

Uhrzeit einstellen

■ Stellen Sie mit Hilfe der Tasten ∨ oder ∧ die Stunden ein und bestätigen Sie mit der Taste OK.
■ Stellen Sie mit Hilfe der Tasten ∨ oder ∧ die Minuten ein und bestätigen Sie mit der Taste OK.

Trockenstufen

Sie können die Trockenstufen der Programme Baumwolle, Pflegeleicht, Automatic+ individuell anpassen.

Balken zeigen Ihnen die eingestellte Stufe an.

Werkeinstellung: mittlere Stufe.

- trockener ■ die Programmdauer verlängert sich.

- feuchter ■■■■■■■■ die Programmdauer verkürzt sich.

Pin-Code

Der Pin-Code schützt Ihren Trockner vor Fremdbenutzung.

Bei aktiviertem Pin-Code muss nach dem Einschalten der Code eingegeben werden, damit dieser Trockner bedient werden kann.

Pin-Code aktivieren

Pin-Code

aktivieren

zurück

■ Drücken Sie die Taste OK.

Sie werden jetzt aufgefordert einen Code einzugeben. Der Code lautet 250 und kann nicht verändert werden.

Code eingeben

Pin-Code

■ Mit der Taste ∧ können Sie die erste Ziffer eingeben. Bestätigen Sie die Ziffer mit der Taste OK. Nun können Sie die zweite Ziffer eingeben.

■ Wiederholen Sie den Vorgang, bis alle drei Ziffern eingegeben sind und bestätigen Sie die letzte Ziffer mit der Taste OK.

Zur Bestätigung erscheint im Display:

Pin-Code aktiviert

Nach dem Ausschalten kann dieser Trockner nur noch durch Eingabe des Codes benutzt werden.

Trockner mit Pin-Code bedienen

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

■ Geben Sie den Code wie beschrieben ein und bestätigen Sie diesen.

Dieser Trockner wird zur Bedienung freigeschaltet.

Pin-Code deaktivieren

Vorgehensweise wie bei Pin-Code aktivieren.

Summer

Der Summer kann in zwei Lautstärken ertönen.

normal (Werkeinstellung)

Der Summer ertönt am Programmende normal.

laut

Der Summer ertönt am Programmende laut.

akustische Quittierung

Die Bedienung wird akustisch quittiert.

Werkeinstellung: aus.

Kontrast

Helligkeit

Sowohl der Kontrast als auch die Helligkeit des Displays kann in zehn Stufen geändert werden.

Balken ■■■■■■■■■ zeigen Ihnen die eingestellte Stufe an.

Werkeinstellung: mittlere Stufe.

Die Veränderung können Sie sofort bei Anwahl sehen.

Standby Display

Kontrollleuchten und Display werden dunkel geschaltet und die Kontrollleuchte der Taste Start/Stop blinkt langsam:

Reduzierung des Energieverbrauchs.

Trockner aus Standby "aufwecken"

■ Drücken Sie eine Taste.

Das hat keine Auswirkung auf ein laufendes Programm.

ein

Die Standbyfunktion ist eingeschaltet.

Kontrollleuchten und Display werden nach 10 Minuten dunkel geschaltet,

- wenn nach dem Einschalten keine Programmauswahl erfolgt.

- nach dem Programmstart.

Zu Beginn der Knitterschutzphase oder am Programmende wird das Display aber für 10 Minuten eingeschaltet.

Der Summer (falls gewählt) ertönt für 10 Minuten am Programmende.

nicht im laufenden Programm

(Werkeinstellung)

Wie unter "ein" beschrieben, aber Kontrollleuchten und Display bleiben im laufenden Programm eingeschaltet.

Memory

Die Elektronik speichert zum aktuellen Trockenprogramm die Wahl der Trockenstufe, einiger Extras und die Dauer der Zeitprogramme ab.

Bei erneuter Anwahl des Programms zeigt dieser Trockner die gespeicherten Komponenten an.

aus

(Werkeinstellung).

ein

Knitterschutz

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Textilien nicht sofort entnommen werden.

Es dreht sich nach Programmende die Trommel in Intervallen.

2 Stunden

(Werkeinstellung).

1 Stunde.

Deutschland:

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

www.miele-shop.com

Werkkundendienst

Deutschland

0800 2244666*

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

*kostenfrei

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-30

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-45

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
