BEDIENUNGSANLEITUNG T 9166 MIELE

Gebrauchsanweisung Ablufttrockner T 9166

Lesen Sie unbedingt die

Gebrauchsanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 06 602 820

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
• Reinigen Sie nach jedem Trocknen das Flusensieb.
• Kontrollieren Sie regelmäßig die Abluftleitung und deren Bestandteile auf mögliche Flusenverstopfungen und entfernen Sie diese gegebenenfalls.
• Vermeiden Sie viele Bögen oder Biegungen bei der Installation der Abluftleitung.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners....11

Bedienungsblende 11

Erste Inbetriebnahme 13

Wäschepflege 14

Pflegesymbole 14

Tipps zum Trocknen 14

So trocknen Sie richtig 15

Kurzanweisung 15

Extras 18

Schonen....18

Kurz 18

Knitterschutz 18

Summer 18

Startvorwahl 19

Programmübersicht 20

Programmablauf ändern 24

Laufendes Programm 24

- umwählen 24

- abbrechen und neues Programm wählen 24

- abbrechen und Wäsche entnehmen 24

Wäsche nachlegen oder entnehmen....24

Restzeit 24

Inhalt

Reinigung und Pflege 25

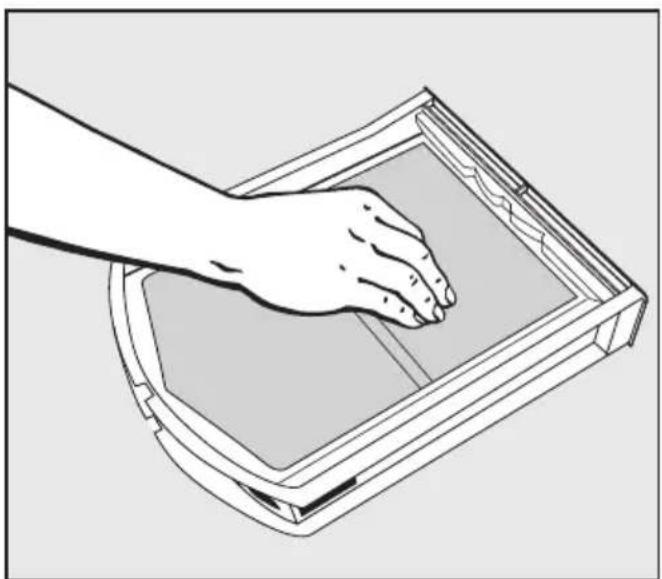

Flusensieb reinigen 25

Gittersiebe reinigen 26

Trockner reinigen....26

Störungshilfen 27

Was tun, wenn . . . ? 27

Prüf- und Störungsmeldungen im Display....27

Sonstige Störungen 29

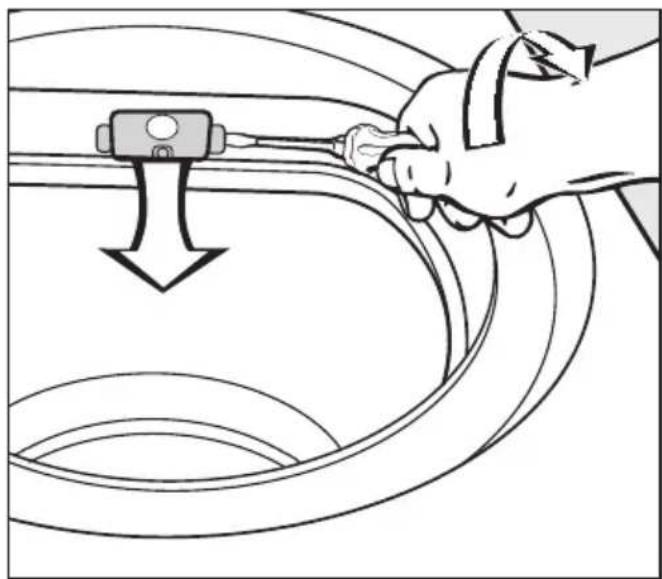

Glühlampe austauschen 32

Kundendienst 33

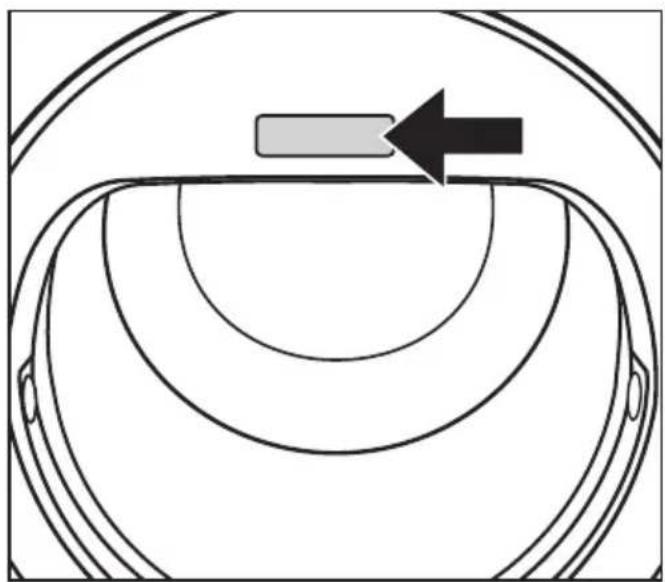

Reparaturen 33

Programmaktualisierung (Update) 33

Garantiebedingungen und Garantiezeit 33

Nachkaufbares Zubehör 33

Aufstellen und Anschließen 34

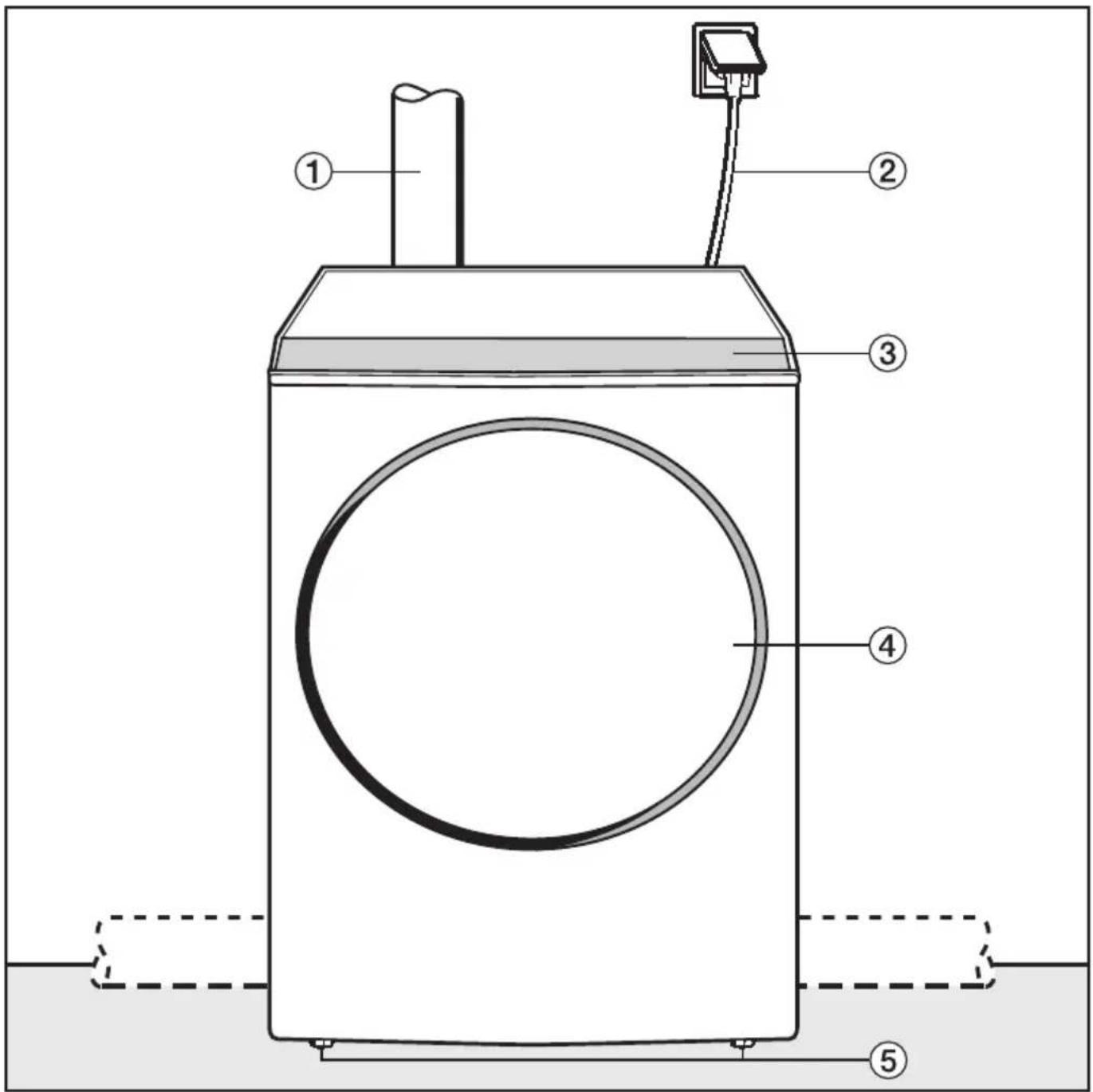

Vorderansicht....34

Rückansicht 35

Aufstellungsort....35

Trockner zum Aufstellungsort tragen 35

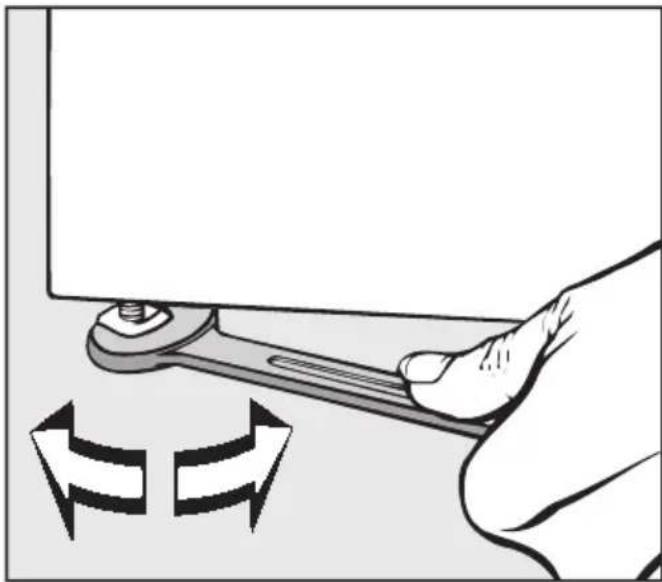

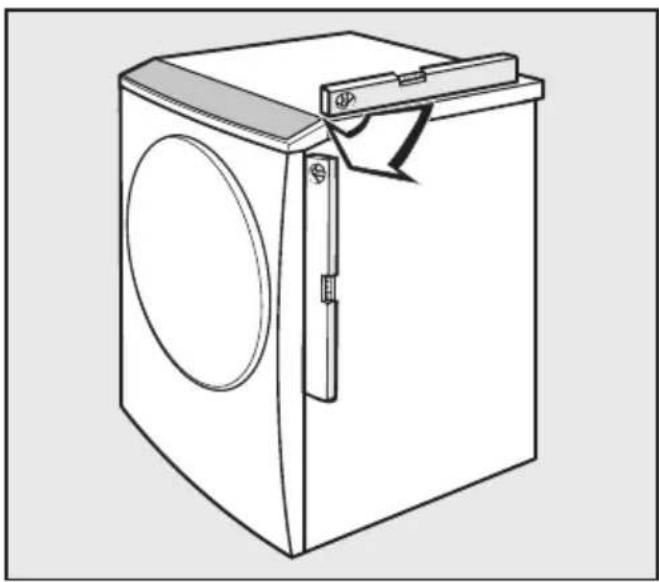

Trockner ausrichten 36

Aufstellungsraum belüften 36

Elektroanschluss 37

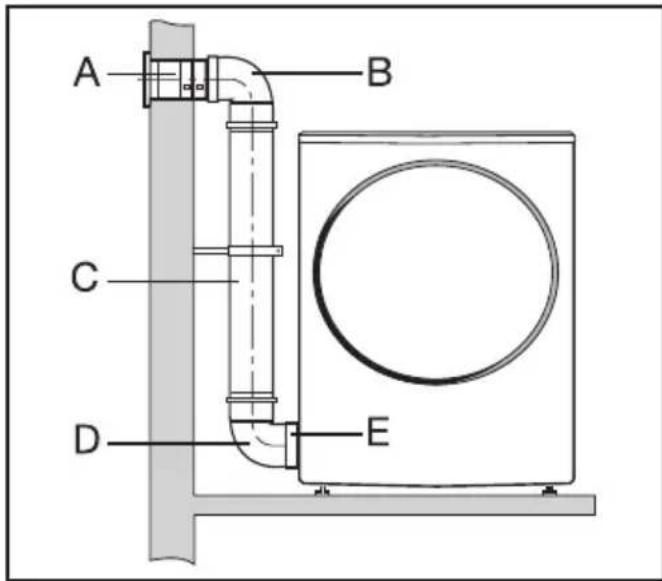

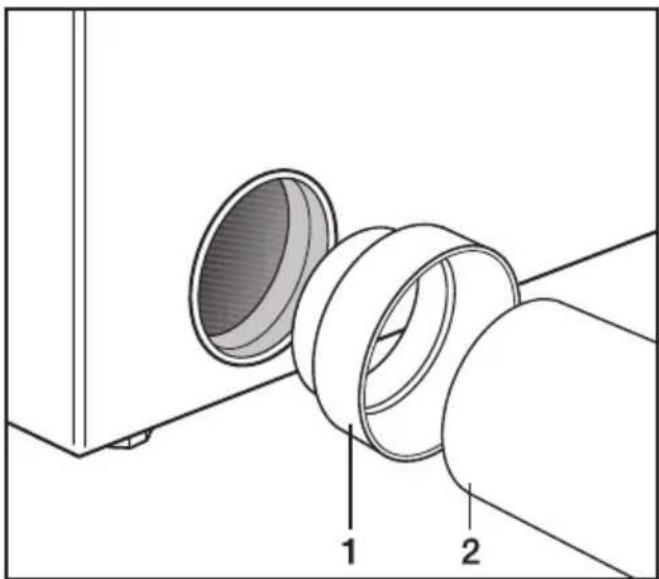

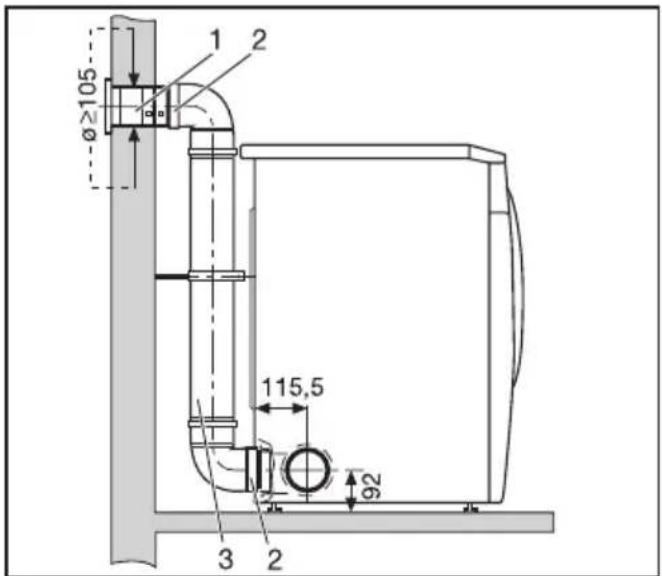

Installation der Abluftleitung 38

Grundsätze 38

Gesamtrohrlänge berechnen....39

Installationsmöglichkeiten am Trockner 40

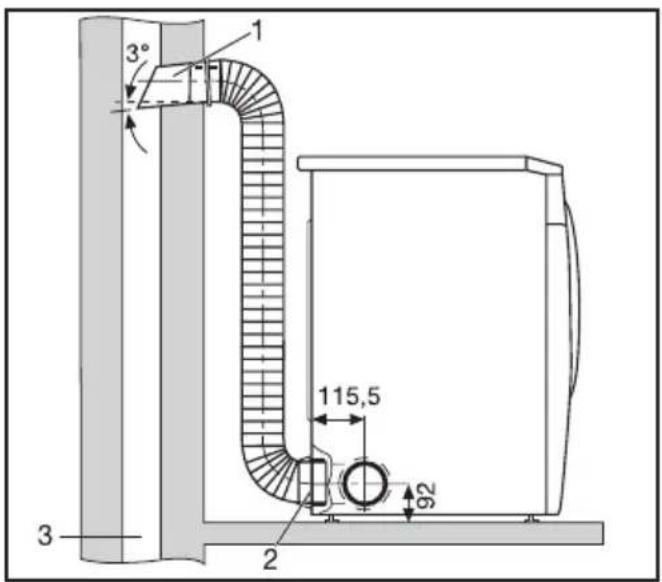

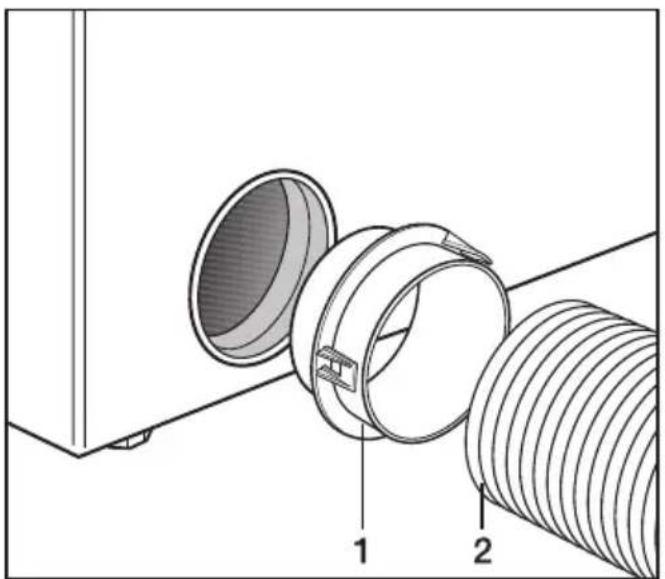

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung. 41

⑧ Abluftleitungssystem aus gesteckten Rohren....43

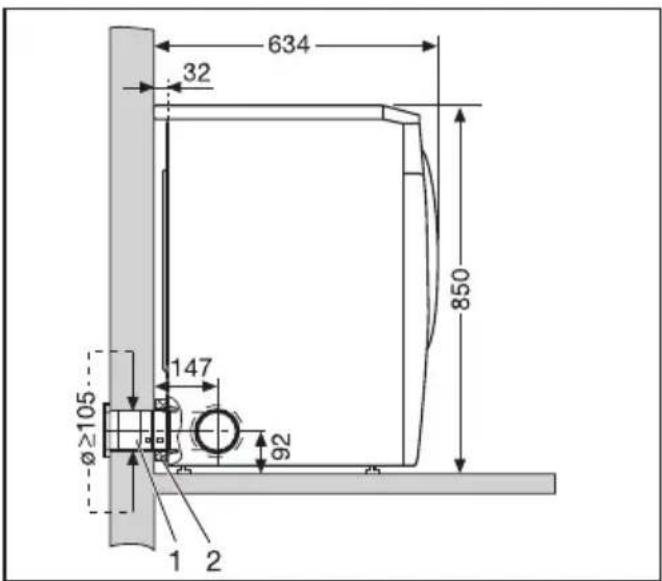

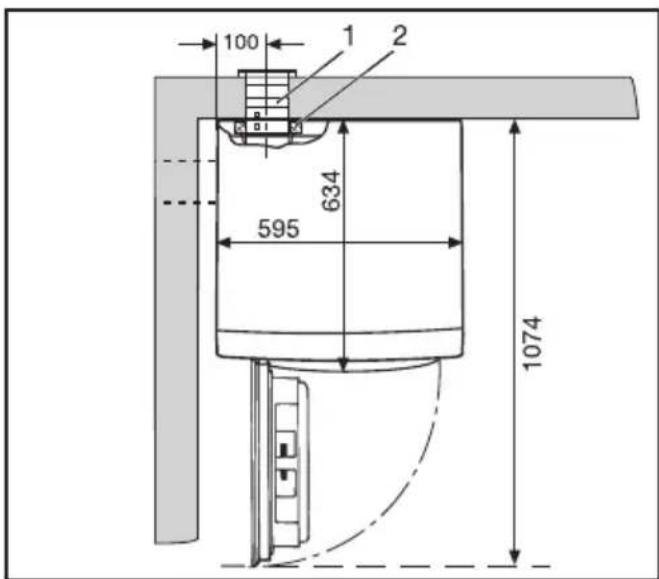

© Mauerrohr-Direktanschluss 44

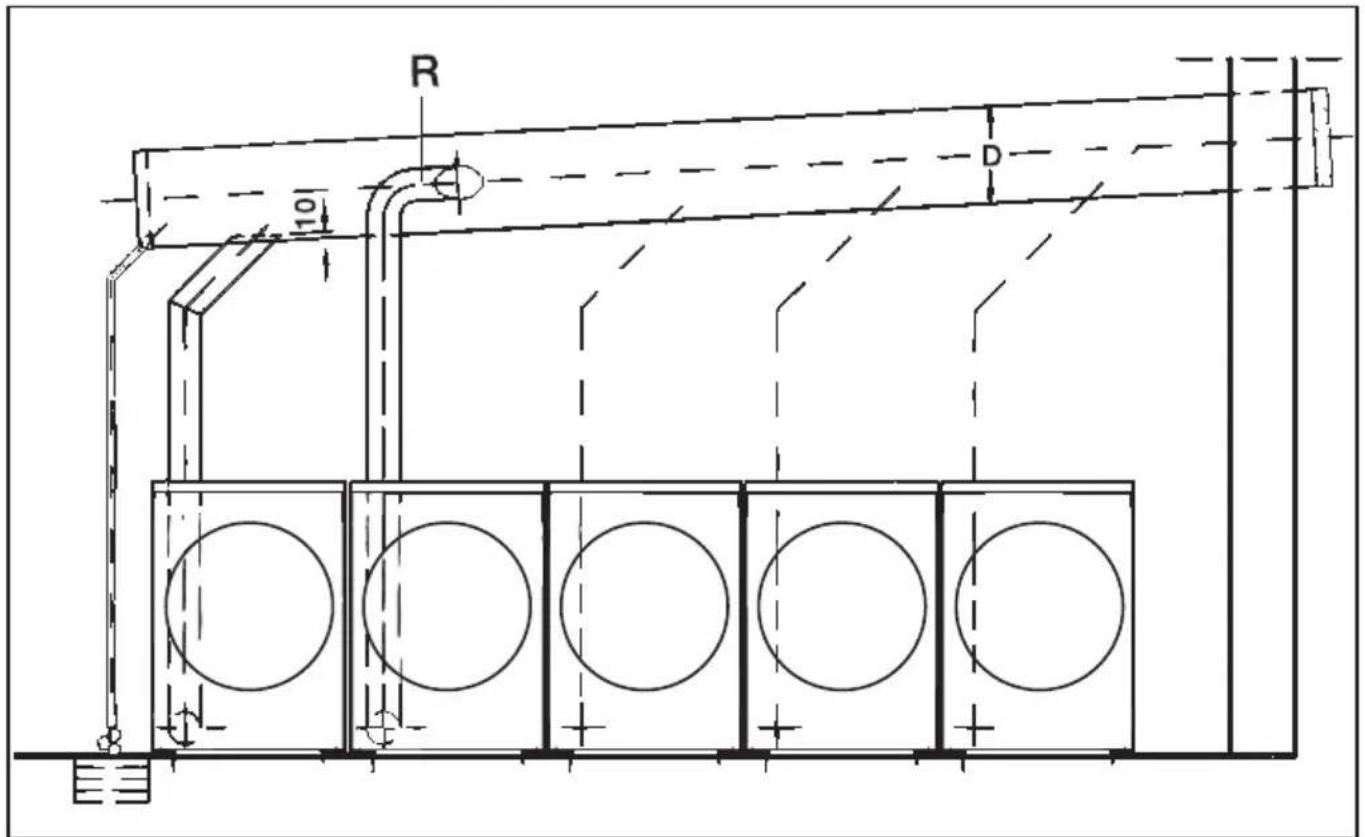

⑭ Abluftsammelleitung 45

Verbrauchsdaten 46

Technische Daten 47

Programmierfunktionen 49

Programmierfunktionen öffnen. 49

Sprache 49

Trockenstufen Baumwolle 50

Trockenstufen Pflegeleicht 50

Abkühlzeitverlängerung 50

Luftwegeanzeige 50

Pin-Code 51

Summer 52

akust. Quittierung....52

Kontrast 52

Helligkeit 52

Standby 52

Memory 52

Lesen Sie unbedingt diese Gebrauchsanweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Kinder dürfen den Trockner nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.
Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
▶ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.
Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn

• der Netzstecker des Trockners gezogen ist oder
  – die Sicherung der Hausinstallation ausgeschaltet ist oder
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
  Der Einbau und die Montage dieses Trockners an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
  Nehmen Sie keine Veränderungen am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Sachgemäßer Gebrauch

▶ Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie

• ungewaschen sind.
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.
  – mit feuergefährlichen Reinigungsmitteln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Fleckenentferner, Terpentin, Wachs- und Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.
• mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Textilien besonders gründlich:

Genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

▶ Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals getrocknet werden, die

• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgummi, Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflocken.
• mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
  Der Heizphase folgt bei vielen Programmen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet.

Die Wäsche immer direkt und komplett nach Programmende entnehmen.

▶ Warnung: Den Trockner niemals vor Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäsche-stücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.
Weichspüler oder ähnliche Produkte sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Der Trockner darf nicht ohne Flusensieb oder mit beschädigtem Flusensieb betrieben werden.
Das Flusensieb muss regelmäßig gereinigt werden!
Der Trockner darf nicht ohne Abluftleitung betrieben werden.
Der Trockner darf nicht an einem fremd genutzten Kamin angeschlossen werden.
Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Kontrollieren Sie regelmäßig alle Bestandteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird.

Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert werden, bevor sie am Trockner installiert wird.

Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgas-kamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgedrückt wird.

Erstickungs- und Vergiftungsgefahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben Raum oder in der Wohnung oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch

• unverschließbare Belüftungsöffnungen in der Außenwand oder
• einen Fensterschalter: Der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb sowie die Vermeidung von Unterdruck von 4 Pa oder mehr sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

▶ Halten Sie den Aufstellraum des Trockners immer frei von Staub und Flusen.

Schmutzpartikel in der angesaugten Luft begünstigen Verstopfungen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.
▶ Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass

- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

- Kleintiere in den Trockner klettern.

▶ Den Trockner nicht nass abspritzen.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verant - wortlich gemacht werden, die infol ge von Nichtbeachtung der Sicher - heitshinweise und Warnungen verur - sacht werden.

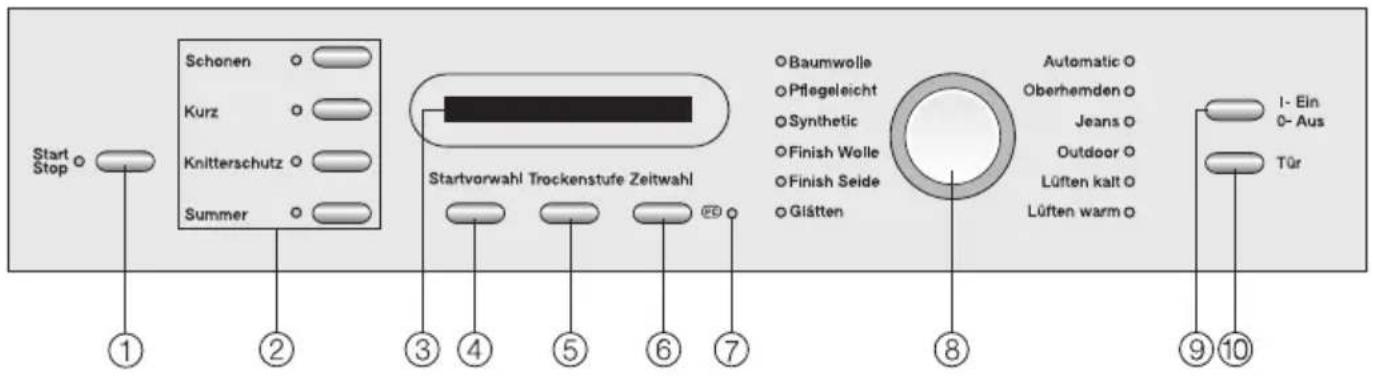

Bedienungsblende

Start Stop ① ② Schonen Kurz Knitterschutz Summer ③ ④ ⑤ ⑥ ⑦ Startvorwahl Trockenstufe Zeitwahl ⑧ Baumwolle Pflegeleicht Synthetic Finish Wolle Finish Seide Glätten Automatic O Oberhemden O Jeans O Outdoor O Lüften kalt O Lüften warm O I- Ein 0- Aus Tür

① Taste Start/Stop

Startet das gewählte Programm und bricht ein gestartetes Programm ab. Die Kontrollleuchte dieser Taste blinkt bei Programmwahl, sie leuchtet nach Programmstart.

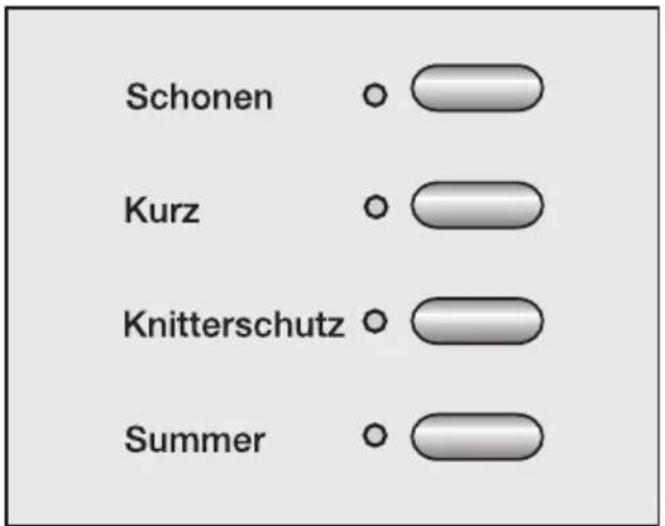

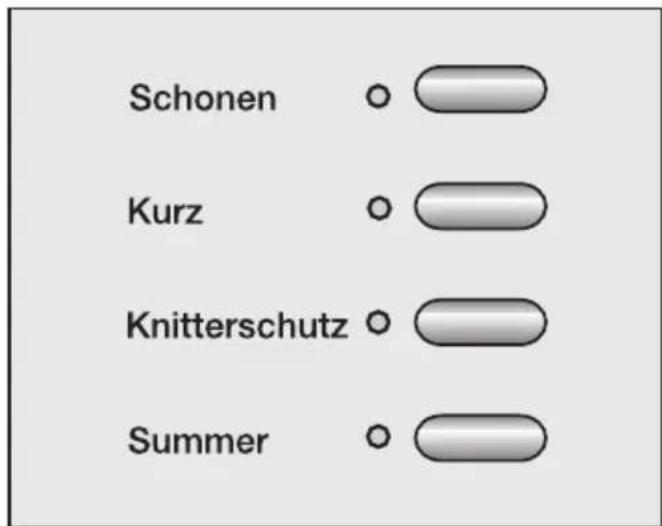

② Tasten Extras

Die Programme können durch verschiedene Extras ergänzt werden.

③ Display

Nähere Erläuterungen befinden sich auf der folgenden Seite.

④ Taste Startvorwahl

Zur Wahl der Startverzögerung.

⑤ Taste Trockenstufe

Zum Wählen der Trockenstufe der Trockenstufenprogramme.

⑥ Taste Zeitwahl

Zum Wählen der Programmdauer Lüften warm/kalt.

⑦ Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt (unter anderem für das Update).

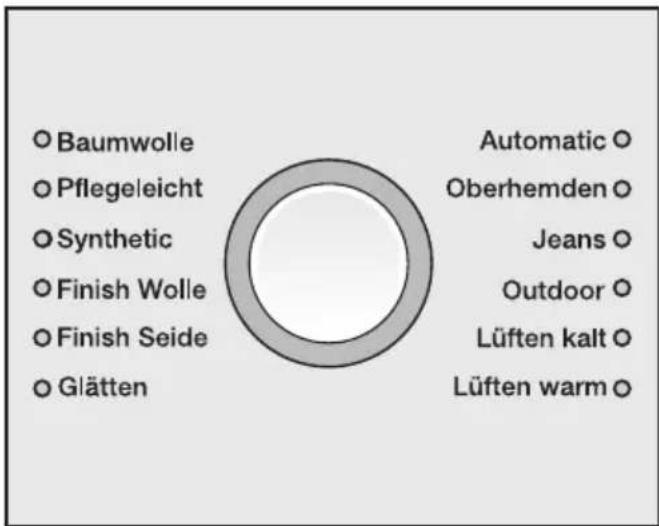

⑧ Programmwähler

mit Kontrollleuchten für das jeweilige Programm.

⑨ Taste I-Ein/0-Aus

Zum Ein- und Ausschalten, Programm unterbrechen.

⑩ Taste Tür

Unabhängig von der Stromversorgung können Sie die Tür mit dieser Taste öffnen.

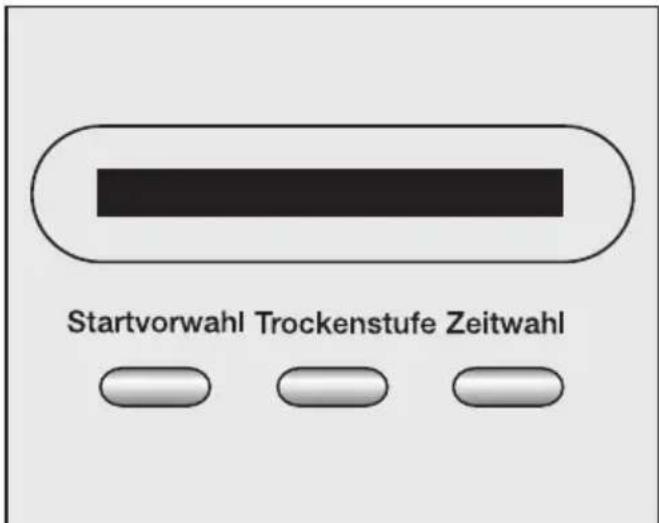

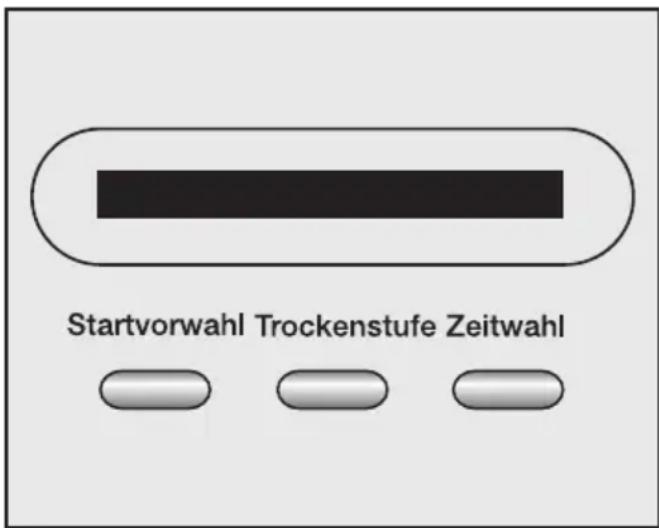

Startvorwahl Trockenstufe Zeitwahl

Über das Display werden folgende Funktionen angewählt:

• Startvorwahl.
• Trockenstufe.
  – Dauer der Programme Lüften.
• Programmierfunktionen.

Außerdem wird im Display angezeigt:

• Programmdauer.
• Prüf- und Störungsmeldungen.

Programmdauer / Restzeitprognose

Bei Programmwahl wird die voraussichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu betrachten.

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungsschwankungen im Elektronetz.

Deshalb passt sich die lernfähige Elektronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird.

Die Restzeitprognose wird während des Trocknens permanent überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Ebenso können die Finish- und Glättenprogramme vorzeitig beendet werden, wenn eine gewisse Temperatur erreicht ist. Das kann eintreten bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde.

Startvorwahl

Die gewählte Startvorwahlzeit wird angezeigt.

Nach dem Programmstart wird die Startvorwahlzeit heruntergezählt.

Nach Ablauf der Startvorwahlzeit startet das Programm, und im Display erscheint die wahrscheinliche Programmdauer.

Programmierfunktionen

Mit den Programmierfunktionen können Sie den Trockner an Ihre individuellen Bedürfnisse anpassen. Im Programmierstatus wird die angewählte Funktion im Display angezeigt.

Wird der Trockner das erste Mal eingeschaltet, erscheint kurz Miele Willkommen.

Miele Willkommen erscheint später nicht mehr, wenn der erste Programmlauf länger als 1 Stunde dauert.

Das Display schaltet zur Spracheinstellung.

Sprache im Display einstellen

Wenn Sie mit der im Display angezeigten Sprache einverstanden sind, dann bestätigen Sie diese mit der Taste Start/Stop.

Wenn nicht, dann können Sie eine andere Sprache auswählen:

deutsch

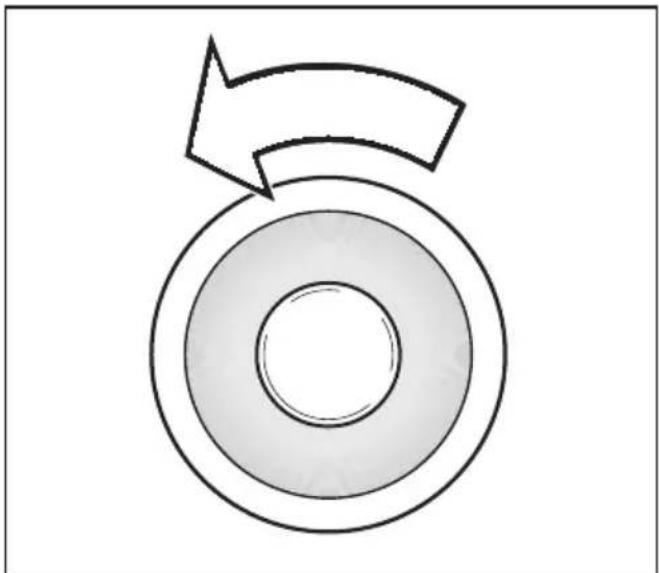

■ Drehen Sie den Programmwähler um eine Displaysprache zu wählen.
■ Mit der Taste Start/Stop bestätigen Sie die gewählte Sprache.

Die Wahl einer Sprache ist jederzeit nachträglich möglich (Kapitel "Programmierfunktionen").

■ Sie können jetzt den Trockner beladen und ein Programm wählen, wie im Kapitel "So trocknen Sie richtig" beschrieben.

Pflegesymbole

Trocknen

☐ normale/höhere Temperatur

☐ reduzierte Temperatur: Schonen wählen (für empfindliche Textilien)

☒ nicht trocknergeeignet

Bügeln und Mangeln

☐ sehr heiß

☐ heiß

☐ nicht sehr heiß

☒ nicht bügeln/mangeln

Tipps zum Trocknen

- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

• Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen mindestens 30 Sekunden anschleudern.
• Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic trocknen.
• Jacken öffnen, damit diese gleichmäßig durchtrocknen.

• Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Programm Finish Wolle.

• Das innere Feingewebe daunengefüllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Programm Glätten.

• Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Programm Glätten.
• Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen - je nach Qualität - bei der ersten Wäsche oft ein. Deshalb: Diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
• Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). In Zweifelsfällen die Beladung durch Aufteilen verringern. Benutzen Sie das Programm Oberhemden.
• Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.
• Neue farbige Textilien vor dem ersten Trocknen gründlich separat waschen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie abfärben können (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Kurzanweisung

Die mit Zahlen (1, 2, 3, ...) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

① Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

⚠️ Entfernen Sie Fremdkörper wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

• Damit keine Textilfüllungen herausfallen, Säume und Nähte prüfen.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.
• Haken und Ösen schließen.
• Textilgürtel und Schürzenbänder zusammenbinden.
• Gelöste Formbügel von BHs vernähen oder entfernen.

② Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie-einsparung).

■ Drücken Sie zum Einschalten die Taste I-Ein/O-Aus hinein.

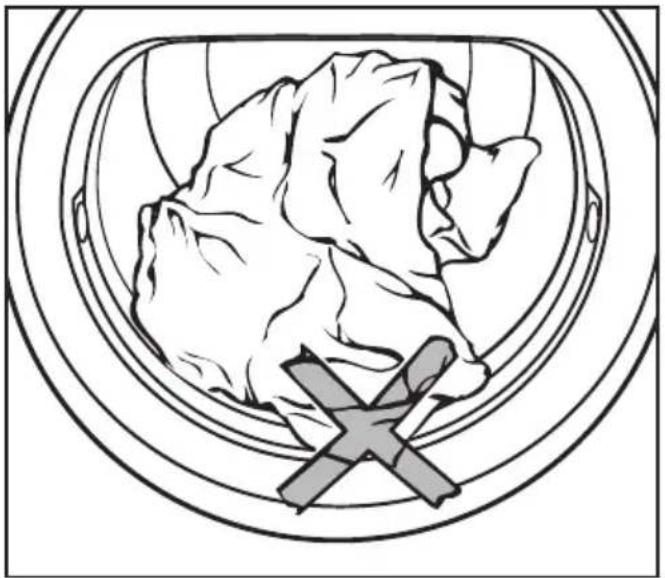

③ Trockner beladen

■ Drücken Sie zum Öffnen Taste Tür.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Beachten Sie die maximalen Beladungsmengen im Kapitel "Programmübersicht".

Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden.

■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und zudrücken.

4 Programm wählen

Baumwolle Pflegeleicht Synthetic Finish Wolle Finish Seide Glätten Automatic Oberhemden Jeans Outdoor Lüften kalt Lüften warm

■ Wählen Sie das gewünschte Programm.

Die Kontrollleuchte des gewählten Programms leuchtet, der Programmname erscheint im Display.

Trockenstufe wählen

(z.B. Programme Baumwolle, Pflegeleicht, Synthetic ...)

1:29 Schranktr.

■ Drücken Sie die Taste Trockenstufe so oft, bis die gewünschte Trockenstufe erscheint.

Bei Baumwolle sind alle Trockenstufen wählbar, bei den übrigen Programmen ist die Auswahl begrenzt.

Hinweis: Die im Display dargestellte Dauer variiert bei jeder neuen Programmwahl (Restzeitprognose)!

Die Finish- und Glätten-Programme sind nicht änderbar.

Programme Lüften

Zeitwahl 2:00

■ Wählen Sie die Zeit durch Drücken der Taste Zeitwahl (von 15 Minuten bis zu 2 Stunden).

⑤ Extras / Startvorwahl wählen Extras

Schonen Kurz Knitterschutz Summer

■ Extras (siehe gleichlautendes Kapitel) können Sie durch Tastendruck wählen.

Startvorwahl

■ Die Startvorwahl (siehe gleichlautendes Kapitel) können Sie durch Tastendruck wählen.

6 Programm starten

Während der Programmwahl blinkt die Kontrollbeleuchtung der Taste Start/Stop. Das Blinken bedeutet, dass ein Programm gestartet werden kann.

■ Drücken Sie die Taste Start/Stop.

Die Kontrollbeleuchtung der Taste Start/Stop leuchtet.

Im Display erscheint Trocknen und die Restzeit wird heruntergezählt.

Bei den Trockenstufenprogrammen werden später im Display die jeweils erreichten Trockenstufen angezeigt (Mangelfeucht ... Bügelfeucht ... usw.).

Vor Programmende

Der Heizphase folgt die Abkühlphase: Abkühlen erscheint im Display. Erst nach Abschluss der Abkühlphase ist das Programm beendet.

Keine Abkühlphase besitzen die Finish- und Glättenprogramme.

⑦ Programmende - Wäsche entnehmen

Knitterschutz (wenn gewählt) und Ende kennzeichnen im Display das Programmende. Der Summer ertönt in Intervallen (wenn gewählt).

■ Öffnen Sie die Tür mit der Taste Tür.
■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

■ Drücken Sie zum Ausschalten die I-Ein/0-Aus.
■ Reinigen Sie das Flusensieb.
■ Schließen Sie die Tür.

Schonen Kurz Knitterschutz Summer

– Die Kombination Kurz und Schonen ist nicht möglich.
- Bei nicht allen Programmen kann ein Extra gewählt werden, wenn dieses nicht zugelassen ist.

Schonen

• Empfindliche Textilien (mit Pflege-symbol ☐, z.B. aus Acryl) werden mit niedriger Temperatur und längerer Dauer getrocknet.
• Bei einigen Programmen ist Schonen dauerhaft eingeschaltet (nicht abwählbar).

Kurz

• Unempfindliche Textilien (mit Pflege symbol 😊) werden mit hoher Temperatur getrocknet.
• Textilien werden schneller trocken.

Knitterschutz

• Zur Vermeidung von Knitterfalten, wenn nach Programmende die Textilien nicht sofort entnommen werden.
• Für 1 Stunde dreht sich nach Programmende die Trommel in Intervalen.

Summer

• Der Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).
• Ist jederzeit zu jedem Programm wählbar.
  – Die Summerlautstärke können Sie ändern: Siehe Kapitel "Programmierfunktionen".
• Der Dauerwarnton bei Fehlermeldungen ist unabhängig von dieser Einstellung.

Mit der Startvorwahl können Sie einen späteren Programmstart wählen. Der Programmstart kann von 30 Minuten bis maximal 24 Stunden verzögert werden.

Wählen

Startvorwahl Trockenstufe Zeitwahl

■ Drücken Sie nach der Programmwahl die Taste Startvorwahl.

Im Display erscheint folgende Anzeige:

0:30 ✉ Schranktr.

■ Jeder Druck auf die Taste Startvorwahl verlängert die Verzögerungszeit
– bei unter 10 Stunden um 30 Minuten.
– bei über 10 Stunden um 1 Stunde.

Starten

■ Drücken Sie die Taste Start/Stop um die Startvorwahl zu starten. Im Display erscheint:

4:30 ♦ bis Start

Nach Ablauf der Zeit startet das Programm und das Display zeigt die wahrscheinliche Trockenzeit an.

Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Löschen vor Start

■ Drücken Sie beim Stand von 24 h erneut die Taste Startvorwahl.

Löschen nach Start

■ Drücken Sie die Taste Start/Stop.

Das Programm startet.

Programmablauf ändern

Solange die Startvorwahl herunterzählt, können Sie noch ...

... die Trockenstufe ändern.

... die Startvorwahl verlängern.

... Wäsche nachlegen:

■ Öffnen Sie die Tür und legen Sie Wäsche nach.
■ Schließen Sie die Tür und drücken Sie die Taste Start/Stop. Die Startvorwahlzeit läuft weiter.

Programmübersicht

Baumwolle maximal 6 kg*
Extratrocken, Schranktrocken+, Schranktrocken**
Textilien	Ein- und mehrlagige Textilien aus Baumwolle.Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.
Hinweis	– Extratrocken für unterschiedliche, mehrlagige und besonders dicke Textilien wählen.– Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Extratrocken trocknen - sie können einlaufen.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Kurz, Knitterschutz
Bügelfeucht △, Bügelfeucht △△ **, Mangelfeucht
Textilien	Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	Mangelwäsche bis zum Mangeln aufrollen, damit sie feucht bleibt.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Kurz, Knitterschutz
Pflegeleicht maximal 3 kg*
Schranktrocken+, Schranktrocken**, Bügelfeucht △
Textilien	Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben. Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Kurz, Knitterschutz

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute:
Programmeinstellung für die Prüfung nach Norm EN 61121 (ohne Extras)

Synthetic maximal 2 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht , Bügelfeucht , Mangelfeucht
Textilien	Empfindliche Textilien aus Synthetik, Baumwolle oder Mischgeweben. Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken, Oberhemden, Blusen, Dessous und Textilien mit Applikationen.
Hinweis	In diesem Programm nur geringe Knitterbildung.
Extra Schonen (nicht abwählbar), Knitterschutz
Finish Wolle maximal 2 kg*
Textilien	Wolltextilien.
Hinweis	– Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Extra Schonen (nicht abwählbar)
Finish Seide maximal 1 kg*
Textilien	Seidetextilien, z.B. Blusen, Hemden.
Hinweis	– Programm zur Reduzierung von Knittern.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Extra Schonen (nicht abwählbar), Knitterschutz
Glätten maximal 3 kg*
Textilien	– Baumwoll- oder Leinengewebe.– Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe-tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis	– Programm zur Reduzierung von Knittern nach vorherigem Schleu-dern im Waschautomaten.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Extra Schonen (nicht abwählbar), Knitterschutz

* Gewicht der Trockenwäsche

Programmübersicht

Automatic maximal 3,5 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht △
Textilien	Beladungsmix aus Textilien für die Programme Baumwolle und Pflegeleicht.
Extra Knitterschutz
Oberhemden maximal 2 kg*
Schranktrocken, Bügelfeucht △
Textilien	Hemden und Hemdblusen.
Extra Schonen (nicht abwählbar), Knitterschutz
Jeans maximal 3 kg*
Schranktrocken, Bügelfeucht △
Textilien	Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.
Extra Schonen (nicht abwählbar), Knitterschutz
Outdoor maximal 2 kg*
Schranktrocken, Bügelfeucht △
Textilien	Outdoor-Bekleidung aus trocknergeeignetem Material.
Extra Knitterschutz

* Gewicht der Trockenwäsche

Lüften kalt maximal 6 kg*
Textilien	Alle Textilien, die durchlüftet werden sollen.
Extra Knitterschutz
Lüften warm maximal 6 kg*
Textilien	– Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: Z.B. Jacken, Kissen und voluminöse Textilien.– Trocknen einzelner Wäschestücke: Z.B. Badetücher, Badekleidung, Spültücher.
Hinweis	– Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Tipp	Nutzen Sie Lüften warm zur Beseitigung oder Reduzierung von unerwünschten Gerüchen in sauberer Baumwollbekleidung (Laufzeit: 1/2-1 Stunde). Der Auffrischungseffekt wird verstärkt, wenn Sie die Textilien vor dem Lüften anfeuchten oder trocknergeeignete Frischetücher aus dem Fachhandel verwenden. Bei Synthetikanteilen fällt die Geruchsreduzierung allerdings geringer aus.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Knitterschutz

* Gewicht der Trockenwäsche

Laufendes Programm

- umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern).

Wird eine Anwahl getätigt, erscheint: Option nicht möglich.

Allerdings den Knitterschutz und Summer können Sie noch an-/abwählen.

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

- abbrechen und neues Programm wählen

■ Drücken Sie die Taste Start/Stop.

Die Textilien werden noch für einige Minuten abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht wurde.

Wenn Sie währenddessen erneut die Taste Start/Stop drücken, erscheint Ende.

■ Schalten Sie den Trockner aus und ein.

■ Wählen und starten Sie direkt ein neues Programm.

- abbrechen und Wäsche entnehmen

■ Siehe nachfolgend: "Wäsche nachlegen oder entnehmen".

■ Schalten sie den Trockner nach dem Schließen der Tür aus.

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.

■ Öffnen Sie die Tür.

⚠️ Verbrennungsgefahr: Berühren Sie nicht die Trommelrück- seite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.

■ Schließen Sie die Tür.

■ Drücken Sie die Taste Start/Stop.

Restzeit

Bei Änderung des Programmablaufs kann anschließend die im Display angezeigte Restzeit von der tatsächlichen Trockenzeit abweichen.

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen*.

* Kontrollieren Sie das Flusensieb zusätzlich immer bei der Prüfmeldung Luftwege reinigen.

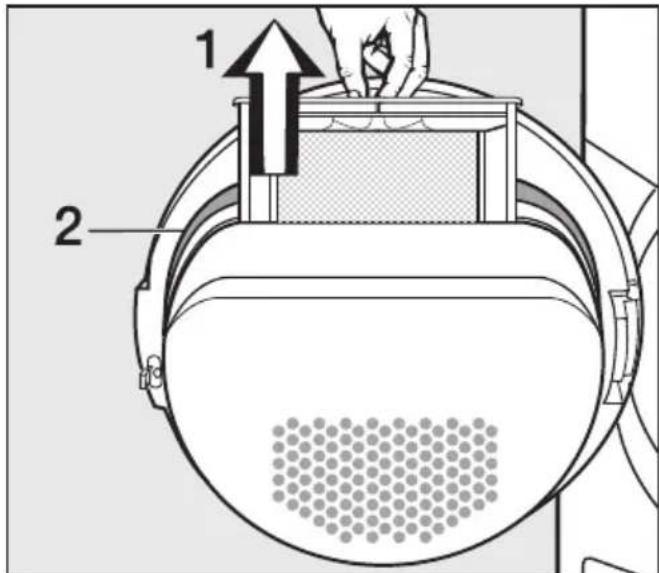

Trockenreinigung

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

1 2

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.
■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör) oder dem Staubsauger.
■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.
■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe und schließen Sie die Tür.

Nassreinigung

Das Flusensieb sollten Sie zusätzlich nur dann nass reinigen, wenn es stark verklebt oder verstopft ist.

■ Reinigen Sie das Flusensieb unter fließendem heißen Wasser.
■ Trocknen Sie das Flusensieb mit Vorsicht gründlich ab.

Reinigung und Pflege

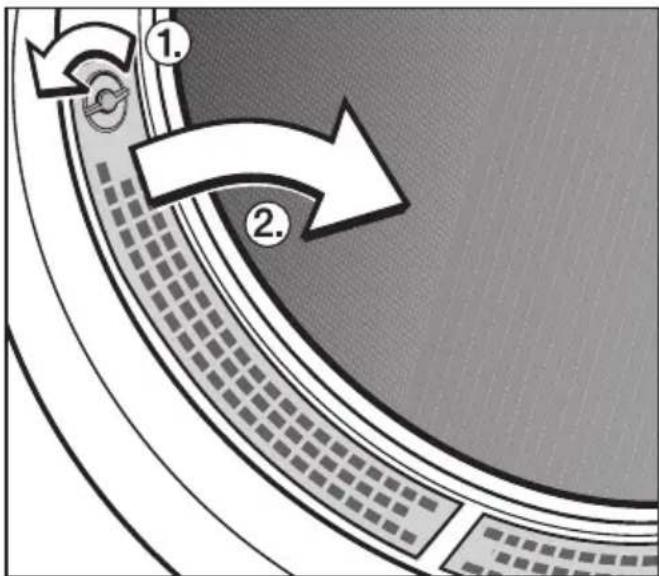

Gittersiebe reinigen

Reinigen Sie von Zeit zu Zeit die Gittersiebe in der Einfüllöffnung der Tür sowie den Luftführungsbereich unterhalb der Gittersiebe.

■ Drehen Sie am linken und rechten Gittersieb den Knebel ① (bis zum deutlichen Rasten).
■ Ziehen Sie die Gittersiebe (am Knebel gefasst) zur Mitte hin heraus ②.
■ Reinigen Sie die Gittersiebe unter fließendem heißen Wasser und trocknen Sie diese ab.
■ Reinigen Sie ebenfalls den Luftführungsbereich unterhalb der Gittersiebe, z.B. mit dem Staubsauger.
■ Setzen Sie die Gittersiebe unten ein und drücken diese oben an.
■ Verriegeln Sie beide Knebel (bis zum deutlichen Rasten).

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.
■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltigen Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen im Display
Problem Ursache Behebung
Beladung korrigieren+ Programmabbruch, Summer	Das ist keine Störung.Die Elektronik erkennt,dass keine Wäsche in der Trommel ist und bricht das Programm ab.Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen.	Einzelne Wäscheteile sollten Sie künftig mit dem Warmluftprogramm trocknen.Problemmeldung lö-schen:– Tür öffnen oder Trock-ner aus- und einschal-ten.
Problem Ursache	Behebung
Luftwege reinigen bei Programmende	Der Trockner arbeitet nicht optimal oder nicht wirtschaftlich. Mögliche Ursache: Verstopfungen durch Flusen oder Waschmittelrückstände.	- In der Regel genügt es, das Flusensieb zu reinigen.Sollte es nicht ausreichen, dann prüfen Sie alle möglichen Ursachen, die nachfolgend unter "Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen." beschrieben sind.Problemmeldung löschen:- Tür öffnen und schließen.
	Eventuell ist die Abluftleitung sehr lang, was aber keine Störung ist.	Bei einer sehr langen Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen.
		Das mögliche Erscheinen von Luftwege reinigen können Sie beeinflussen (Kapitel "Programmierfunktionen", Abschnitt "Luftwegeanzeige").
Luftwege reinigen + Programmabbruch, Summer	Die möglichen Ursa-chen und deren Behebung sind oben beschrieben.	Problemmeldung löschen:- Versuchen Sie, das Problem zu beheben, wie oben beschrieben.- Erscheint die Problemmeldung erneut, rufen Sie den Kundendienst.
Technischer Fehler + Programmabbruch, Summer	Es liegt ein Defekt vor.	- Schalten Sie den Trockner aus und ein und versuchen Sie es mit einem neuen Programmstart.- Erscheint die Problemmeldung erneut, rufen Sie den Kundendienst.
Sonstige Störungen
Problem Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.Eventuell erscheint trotz ge-reinigtem Flusensieb wieder die Prüfmeldung: Luftwege reinigen	Bitte prüfen Sie alle möglichen Ursachen und schalten Sie den Trockner aus und wieder ein.
	Die Belüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist.	Öffnen Sie Tür oder Fenster, damit Luft nachströmt.
	Das Flusensieb ist mit Flusen verstopft.	Entfernen Sie die Flusen.
	Die Abluftleitung oder deren Mündung ist mit Flusen verstopft.	- Kontrollieren Sie alle Bestandteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.- Entfernen Sie die Flusen.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse ist der Feuchtegrad der Wäsche nicht exakt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig nur im Warmluftprogramm.
Die Wäsche wurde nicht zufriedenstellend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	- Trocknen Sie mit Warmluft nach.- Wählen Sie demnächst ein geeignetes Programm.

Störungshilfen

Problem Ursache Behebung
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen verwendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen nennenswerten Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden im Flusensieb aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").
Es lässt sich kein Programm starten, das Display ist dunkel.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Ist der Trockner eingeschaltet?- Ist der Netzstecker eingesteckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Die Trommelbeleuchtung leuchtet nicht.	Die Beleuchtung schaltet automatisch aus (Energieeinsparung).	Schalten Sie den Trockner aus und wieder ein.
	Eventuell ist die Glühlampe defekt.	Die Glühlampe können Sie austauschen: Siehe am Ende dieses Kapitels.
Im Display steht eine Fremdsprache.	Die Spracheinstellung wurde geändert.	Ändern Sie die Spracheinstellung. Das Fahnen-symbol hilft Ihnen als Leitfaden (siehe am Ende der Gebrauchsanweisung: Sprache).
Die Kontrollleuchte der Taste Start/Stop blinkt bei Programmwahl.	Das ist keine Störung. Das Blinken zeigt an, dass ein Programm ge-startet werden kann.	Nach Programmstart blinkt sie nicht mehr, sondern leuchtet.
Das Display ist dunkel. Die Kontrollleuchte der Taste Start/Stop blinkt langsam.	Das Display schaltet automatisch aus, um Energie zu sparen (Standby).	Nach z.B. Drücken einer Taste ist das Display be-leuchtet.
	Falls das Problem nicht behoben wird, liegt ein Defekt vor.	Informieren Sie den Miele Kundendienst.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Defekt (Kurzschluss) verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners.

Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Abluftanschluss: Die Abluftleitung können Sie wahlweise an der Rückseite (werkseitig geöffnet), rechts oder links installieren
② Netzanschlussleitung
③ Bedienungsblende
④ Tür

⑤ Vier höhenverstellbare Schraubfüße

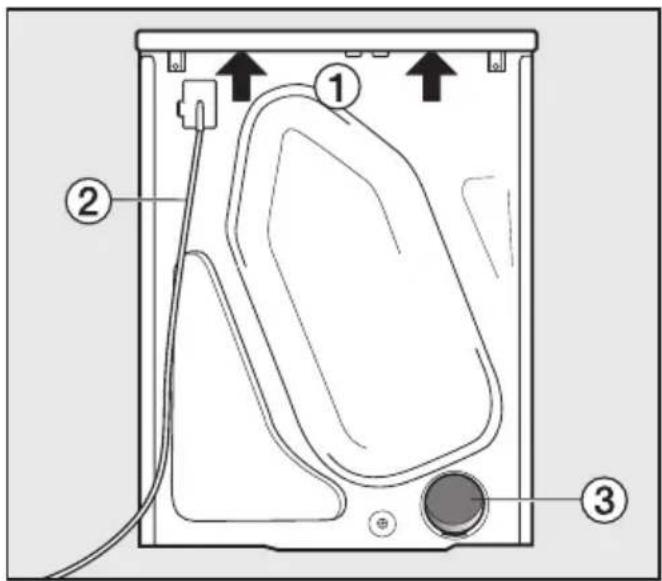

Rückansicht

① Griffmöglichkeiten unter dem Deckelüberstand zum Transportieren (Pfeile)
② Netzanschlussleitung
③ Abluftanschluss hinten

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.
⚠️ Eine Demontage des Gerätedeckels ist nicht möglich.
⚠️ Der Trockner darf nicht untergebaut werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsbo- den zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckel- überstand.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠ Zwischen Trocknerunterseite und Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsraum belüften

Die für das Trocknen benötigte Luft wird dem Aufstellungsraum entnommen. Deshalb müssen Sie für eine ausreichende Raumbelüftung sorgen, z.B. Fenster öffnen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Elektroanschluss

Der Trockner ist mit einem Anschluss-kabel und Netzstecker anschlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Grundsätze

Wichtig

Der Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach außen geführt wird, durch ...

... eine Abluftleitung (flexibel, hoch-flexibel oder aus gesteckten Rohren) oder

... einen Mauerrohr-Direktanschluss.

• Für die Dauer der Installation der Abluftleitung den Netzstecker nicht einstecken.
• Die Mündung der Abluftleitung (z.B. ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft . . .

... nicht zurück in den Aufstellraum gelangt;

... keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

– Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen.

Sorgen Sie deshalb beim Trocknen für eine ausreichende Raumbelüftung (sonst besteht Erstickungsgefahr durch eventuelles Zurücksaugen von Abgasen, die Trockenzeit dauert sehr viel länger), zum Beispiel:

• Fenster öffnen;
• unverschließbare Belüftungs- öffnungen in der Außenwand anbringen;
• Fensterschalter anbringen, damit der Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

• lange Abluftleitungen.
• viele und enge Bögen oder Biegungen.

So umgehen Sie eine niedrige Trockenleistung und einen hohen Zeit- und Energiebedarf.

Verwenden Sie

• für die Abluftleitung: Abluftschlauch* oder Kunststoffabwasserrohr (z.B. HT-Rohrsysteme) mit einem Durchmesser von 100 mm.
• für die Abluftführung nach außen: Das Mauerrohr* oder den Fensteranschluss*.

*nachkaufbares Miele Zubehör

Vorgehensweise

■ Messen Sie zuerst die Länge der benötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohr-durchmesser (siehe nächste und übernächste Seite).

Bei einer großen Gesamtrohrlänge wird nämlich ein größerer Rohrdurchmesser notwendig.

■ Anschließend müssen Sie sich für die Installation eines Abluftleitungssystems entscheiden (siehe Abschnitt Übersicht der Abluftleitungssysteme in diesem Kapitel).

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unterschiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z.B. eines Bogens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen aller Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamtrohrlänge ist ein Wert, der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

Vorgehensweise

1. Messen Sie die notwendige Länge für die gerade zu verlegende Abluftleitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Vergleichsrohrlänge aus Tabelle I.
2. Ermitteln Sie die Anzahl der notwendigen Bögen und Bauteile. Zählen Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.
3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.
4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt- rohrlänge erforderlich ist.

Tabelle I
Bauteile Vergleichs	- rohrlänge
Abluftschlauch (hochflexibel)*
- 1 m gerade verlegt	1,8 m
- Bogen 45°(Biegeradius = 0,25 m)	1,5 m
- Bogen 90°(Biegeradius = 0,25 m)	2,5 m
Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr
- 1 m gerade verlegt / bzw. 1 m gerades Rohr	1,0 m
- Bogen 45°(Biegeradius = 0,25 m)	0,6 m
- Bogen 90°(Biegeradius = 0,25 m)	0,8 m
Mauerrohr* oder Fensteranschluss*
- mit Gittereinsatz	3,8 m
- mit Rückstauklappe (schwingende Klappe)	1,5 m
Rückstauklappe* zum Integrieren in die Abluftleitung(siehe Abschnitt "D Abluftsammelleitung")	14,3 m
Flachkanal (für Säulenaufstellung)*	11,0 m
linke oder rechte Abluftöffnung des Trockners	1,0 m
* nachkaufbares Miele Zubehör

Tabelle II
Maximal zulässige Gesamtrohrlänge	erforderlicher Durchmesser
20 m	100 mm
40 m	125 mm
100 m	150 mm

Berechnungsbeispiel

A B C D E

A Mauerrohr, mit Gittereinsatz

$$ = 1 \times 3, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 3, 8 \mathrm{m} $$

B/D 2 Bögen, 90°

$$ = 2 \times 0. 8 \mathrm{m} \text { Vergleichsrohrlänge } = 1. 6 \mathrm{m} $$

C 0,5 m Kunststoffabwasserrohr

$$ = 0, 5 \times 1 \mathrm{m} \text { Vergleichsrohrlänge } = 0, 5 \mathrm{m} $$

E linke Abluftöffnung

$$ = 1 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 0 \mathrm{m} $$

$$ \text { Gesamtrohrlänge } = 6, 9 \mathrm{m} $$

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Deshalb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Linke oder rechte Seitenwand

■ Drehen Sie die Kappe (linksherum) heraus.

■ Drücken Sie die Kappe fest in die Abluftöffnung an der Rückseite.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Übersicht der Abluftleitungssysteme

Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftleitungssysteme (A B C D), die am Trockner installiert werden können.

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung

Unter Verwendung des beigefügten Adapters können Sie ganz einfach einen Abluftschlauch (∅ 100 mm) installieren.

Sie benötigen

• einen Abluftschlauch* (hochflexibel, flexibel oder Alu-Flex).
• ein Mauerrohr* oder einen Fensteranschluss*.

* (nachkaufbares Miele Zubehör)

■ Installieren Sie den Abluftschlauch (2) mit dem Adapter (1) am Trockner.

Beispiele folgen auf der nächsten Seite.

Beispiele

Fensteranschluss

1 115,5 92 2

1. Fensteranschluss (in Plexiglasscheibe eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)

2. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

1 3° 115,5 92 2 3

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)

2. Adapter für flexiblen Abluftschlauch

3. Abluftkamin, feuchtigkeitsisoliert

⚠️Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

B Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Gesamtrohrlänge vorliegt.

Ein Rohr setzt der Abluft einen geringeren Widerstand entgegen, als z.B. ein hochflexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

Sie benötigen

• den Anschlussstutzen* (∅ 100 mm).
• ein Mauerrohr* oder einen Fensteranschluss*.
• Kunststoffabwasserrohr aus dem Fachhandel (∅ 100 mm). Ist ein größerer Rohrdurchmesser notwendig, dann sind zusätzliche Übergangs-rohre des Rohrsystems (z.B. von ∅ 100 auf 125 mm) erforderlich.

* (nachkaufbares Miele Zubehör)

■ Installieren Sie das Rohr (2) mit Hilfe des Anschlussstutzens (1) am Trockner.

Beispiel

Ø≥105 1 2 115,5 92 3 2

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)
2. Anschlussstutzen
3. Kunststoffabwasserrohr, Durchmesser DN 100

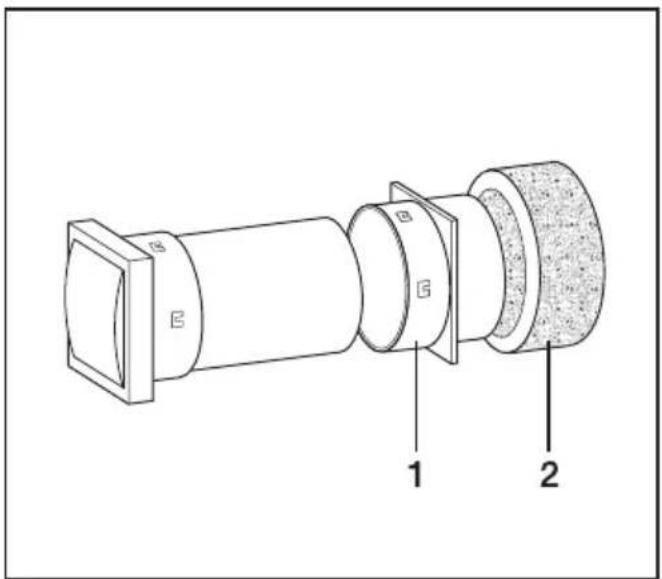

© Mauerrohr-Direktanschluss

Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteilhaft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.

Sie benötigen ein Mauerrohr* sowie einen flexiblen Distanzring*.

* (nachkaufbares Miele Zubehör)

1 Beachten Sie vorm Durchbrechen der Mauer . . .

... die Montageanweisung, die dem Miele Mauerrohr beigefügt ist.

... folgende Maßzeichnungen.

Ansicht von oben:

100 1 2 634 595 1074

1. Mauerrohr

2. Flexibler Distanzring

Seitenansicht:

634 32 850 Ø≥105 147 92 1 2

1. Mauerrohr

2. Flexibler Distanzring

② Stecken Sie den flexiblen Distanzring (2) auf den Anschlussstutzen (1) des Mauerrohrs.

③ Schieben Sie den Trockner an die Wand.

D Abluftsammelleitung

R D 10

Zur Vermeidung von Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

■ Installieren Sie pro Trockner eine Rückstauklappe R direkt an die Sammelleitung. Hierfür ist nachkaufbares Miele Zubehör* (siehe rechts) erforderlich.

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser D vergrößert werden.
Anzahl Trockner	Vergrößerungsfaktor des Rohr-durchmessers aus Tabelle II
1-2	-
3	1,25
4 - 5	1,5

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluss an die Sammelleitung
2 Miele Rückstauklappe*
3 zusätzlicher Miele Adapter*
4 Miele Abluftschlauch*, hochflexibel

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Programm Beladung Endschleuderstufe im		Waschautomaten	Energie Zeit
		kg* U/min kWh Minuten
Baumwolle Schranktrocken	6,0 1000	(60 % Restfeuchte)**	3,20	79
		1200	2,90	72
		1400	2,75	68
		1600	2,45	62
		1800	2,40	60
Baumwolle Bügelfeucht	6,0 1000	(60 % Restfeuchte)**	2,45	59
		1200	2,15	52
		1400	2,00	49
		1600	1,70	42
		1800	1,65	41
Pflegeleicht Schranktrocken	3,0	1200 (40 % Restfeuchte)**	1,05	30
Pflegeleicht Bügelfeucht 3,0 1200 0,90 26
Synthetic Schranktrocken 2,0 800 1,05 39
Automatic Schranktrocken 3,5 800 1,80 52
Oberhemden Schranktrocken 2,0 600 1,05 29
Jeans Schranktrocken	3,0 900	1,85 51
Finish Wolle	2,0	1000	0,15	4
Finish Seide	1,0	400	0,15	5
Glätten	3,0 1000 0,30 8
Outdoor Schranktrocken	2,0 800	1,35 42

* Gewicht der Trockenwäsche
** Prüfprogramm nach EN 61121:2005

Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Baumwolle Schranktrocken ohne Extra durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Höhe 850 mm
Breite 595 mm
Tiefe 634 mm
Tiefe bei geöffneter Tür	1074 mm
Gewicht 47 kg
Trommelvolumen 111 l
Beladungsmenge	6 kg (Gewicht der Trockenwäsche)
Länge der Anschlussleitung 2 m
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Leistung der Glühlampe siehe Typenschild
Energieverbrauch siehe Kapitel "Verbrauchsdaten"
Erteilte Prüfzeichen siehe Typenschild

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Programmierfunktionen öffnen

Die Programmierfunktionen werden mit Hilfe der Taste Start/Stop und des Programmwählers abgerufen. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ② bis ③ gedrückt.
② Drücken Sie die Taste I-Ein/0-Aus hinein.

Sobald die Kontrollleuchte der Taste Start/Stop dauerhaft leuchtet . . .

3 . . . lassen Sie die Taste los. Im Display steht:

Sprache ⚠ ...

Sie befinden sich jetzt im Menü der Programmierfunktionen.

Programmierfunktionen wählen

4 Drehen Sie den Programmwähler, bis die gewünschte Programmierfunktion im Display angezeigt wird.
5 Drücken Sie die Taste Start/Stop um die angezeigte Programmierfunktion zu bearbeiten.

Programmierfunktionen bear- beiten

Durch Drehen des Programmwählers bekommen Sie die verschieden Optionen der Programmierfunktion angezeigt.

Die eingestellte Option ist durch einen Haken √ gekennzeichnet.

6 Drehen Sie den Programmwähler bis die gewünscht Option angezeigt wird.
7 Drücken Sie die Taste Start/Stop um die gewünschte Option zu aktivieren.

Programmierfunktionen been- den

⑧ Drehen Sie den Programmwähler bis zurück ✦ im Display erscheint.
9 Drücken Sie die Taste Start/Stop.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Die Fahne ▶ hinter dem Wort Sprache dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

Die gewählte Sprache wird gespeichert.

Trockenstufen Baumwolle

Trockenstufen Pflegeleicht

Sie können die Trockenstufen der Programme Baumwolle (BW) und Pflegeleicht (PL) individuell ändern.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Werkeinstellung: mittlere Stufe.

• ⬆⋯ (feuchter) die Programmdauer verkürzt sich
• ♂ (trockener) die Programmdauer verlängert sich

Abkühlzeitverlängerung

Sie können die Abkühlphase vor Programmende individuell verlängern. Die Textilien werden stärker abgekühlt.

Werkeinstellung: 0 min (normale Abkühlphase).

Die Programmdauer verlängert sich in 2-Minutenschritten um max. 18 min.

Die Abkühlzeitverlängerung ist unwirksam bei den Lüften-, Glätten- und Finish-Programmen.

Luftwegeanzeige

Flusen sollen nach dem Trocknen entfernt werden. Zusätzlich erinnert Sie die Luftwegeanzeige Luftwege reinigen daran, sobald ein gewisser Grad des Flusenanfalls vorliegt. Sie können selbst entscheiden, bei welchem Grad des Flusenanfalls diese Erinnerung erfolgen soll.

Stellen Sie durch Probieren fest, welche der Optionen Ihren Trocknungsgewohnheiten entgegen kommt.

aus

Luftwege reinigen erscheint nicht

unempfindlich

Luftwege reinigen erscheint erst bei starkem Flusenanfall

normal

Werkeinstellung

empfindlich

Luftwege reinigen erscheint bereits bei geringerem Flusenanfall

Pin-Code

Mit dem Pin-Code könne Sie die Elektronik verriegeln. Dadurch schützen Sie Ihren Trockner vor Fremdbe-nutzung.

Bei aktiviertem Pin-Code muss nach dem Einschalten der Code eingegeben werden, damit der Trockner bedient werden kann.

Pin-Code ...

■ Drücken Sie die Taste Start/Stop.

Pin-Code aktivieren

aktivieren

■ Drücken Sie die Taste Start/Stop.

Sie werden jetzt aufgefordert den Pin-Code einzugeben.

Pin-Code eingeben

Der Code lautet 250 und kann nicht verändert werden.

■ Drehen Sie den Programmwähler, bis die 1. Ziffer angezeigt wird.
■ Drücken Sie zur Bestätigung der 1. Ziffer die Taste Start/Stop.
■ Wiederholen Sie den Vorgang, bis alle drei Ziffern eingegeben sind.

250

■ Drücken Sie die Taste Start/Stop, um den Code zu bestätigen.

Zur Bestätigung erscheint im Display:

Code aktiviert

Nach dem Ausschalten kann der Trockner nur noch durch Eingabe des Codes benutzt werden.

Trockner mit Pin-Code bedienen

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

■ Geben Sie den Code wie oben beschrieben ein und bestätigen Sie diesen.

Der Trockner wird zur Bedienung freigeschaltet.

Pin-Code deaktivieren

■ Die Vorgehensweise ist, wie bei Pin-Code aktivieren.

Summer

Der Summer kann in zwei Lautstärken ertönen.

normal (Werkeinstellung)

Der Summer ertönt am Programmende normal.

laut

Der Summer ertönt am Programmende laut.

akust. Quittierung

Die Bedienung wird akustisch quittiert.

Werkeinstellung: aus.

Kontrast

Helligkeit

Sowohl der Kontrast als auch die Helligkeit des Displays kann in zehn Stufen geändert werden.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Werkeinstellung: mittlere Stufe.

Standby

Das Display wird nach 10 Minuten dunkel geschaltet, um Energie einzusparen und die Taste Start/Stop blinkt langsam.

Sie haben 2 Optionen zur Auswahl:

ein

das Display wird dunkel nach 10 Minuten:

- wenn nach dem Einschalten keine Programmauswahl erfolgt.

– im laufenden Programm.

- nach Programmende.

nicht im Programm (Werkeinstellung)

- das Display wird dunkel nach 10 Minuten, wie oben beschrieben, aber nicht im laufenden Programm.

Durch Betätigung einer Taste wird das Display wieder eingeschaltet.

Memory

Die Elektronik speichert zum aktuellen Trockenprogramm die Wahl des Trockengrads und der Extras ab.

Werkeinstellung: aus.

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Werkkundendienst

Deutschland

0800 2244666*

*kostenfrei

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

Österreich

050 800 300**

Mo-Sa 7 - 19 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352 49711-20/22

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*€ 0,14 pro Minute Festnetz der T-Com,

Mobilfunkgebühren abweichend

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352 49711-28/29

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
