Produkttyp	Ablufttrockner
Marke	Miele
Modell	Novotronic T 220
Höhe	85 cm (verstellbar +0,7/-0,7 cm)
Breite	59,5 cm
Tiefe	58 cm
Gewicht	48 kg
Trommelinhalt	100 Liter
Maximale Beladungsmenge (Trockenwäsche)	5 kg
Anschlussspannung	230 V / 50 Hz (lt. Typenschild)
Absicherung	lt. Typenschild
Länge der Anschlussleitung	1,60 m
Programme	Koch-/Buntwäsche, Pflegeleicht, Zeitwahl (Warmluft/Kaltluft), Sonderprogramme (Finish Wolle, Glätten)
Trockenstufen	Schranktrocken+, Schranktrocken, Schonen, Bügelfeucht, Mangelfeucht
Flusensieb	In der Türkappe, nach jedem Trocknen reinigen
Reinigung	Gehäuse mit mildem Reinigungsmittel, Edelstahlteile mit Edelstahlpflegemittel
Sicherheitsmerkmale	Schutzleiteranschluss, kein Betrieb ohne Abluftleitung, Flusensieb erforderlich
Garantiezeit	1 Jahr
Prüfzeichen	Funkschutz, VDE

Häufig gestellte Fragen - Novotronic T 220 MIELE

Wie reinige ich das Flusensieb?

Warum dauert der Trockenvorgang sehr lange?

Kann ich den Trockner ohne Abluftleitung betreiben?

Welche Programme gibt es?

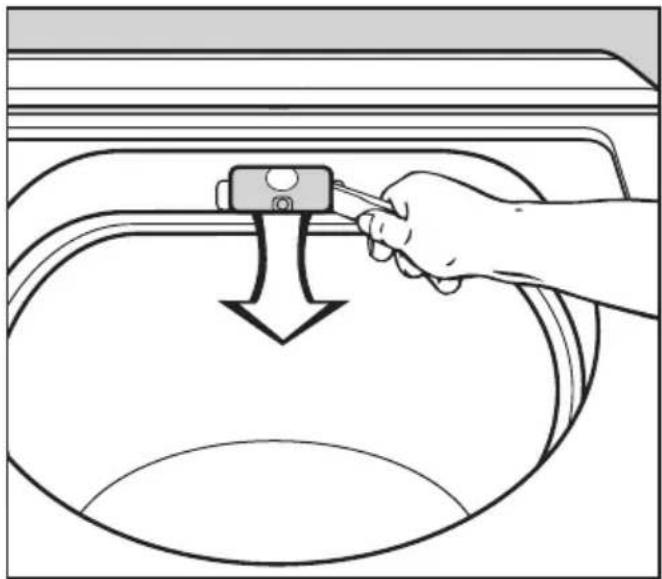

Wie wechsle ich die Trommelbeleuchtung?

Was bedeutet die Kontrollleuchte 'Knitterschutz/Ende'?

Kann ich den Trockner in einer Wasch-Trocken-Säule aufstellen?

Wie spare ich Energie beim Trocknen?

Was tun bei statisch aufgeladener Wäsche?

Wie installiere ich die Abluftleitung?

BEDIENUNGSANLEITUNG Novotronic T 220 MIELE

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die ☐ Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Gebrauchsanweisung Ablufttrockner T 220

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die ☐ Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 554 750

Inhaltsverzeichnis

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung....7

Entsorgung des Altgerätes 7

Energie einsparen 7

Bedienungsblende 8

Wäschehinweise 9

Programmübersicht 10

So trocknen Sie richtig

① Wäsche sortieren.... 13
② Trockner beladen und einschalten 13
3 Programm wählen 14
4 Programm starten 14

Programm umwählen 15

Programm unterbrechen....15

Nachlegen / Entnehmen von Textilien. 15

Programm abbrechen....15

5 Programmende 15

Reinigung und Pflege

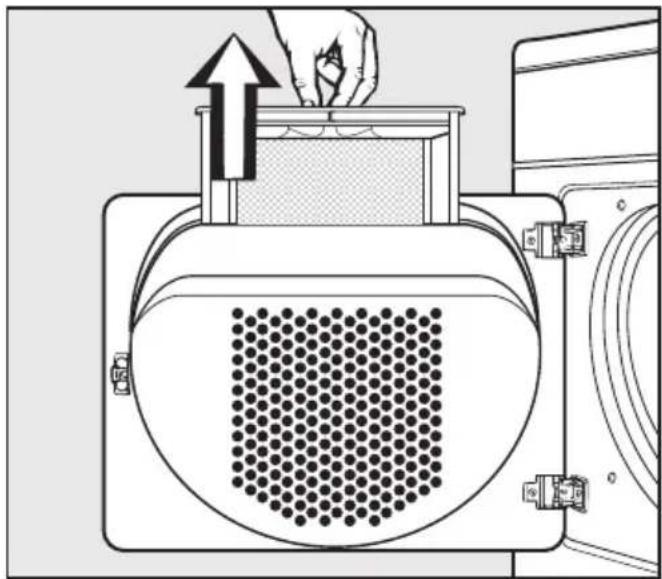

Flusensieb reinigen 16

Trockner reinigen 16

Störungshilfen

Was tun, wenn . . . ? 17

Kundendienst. 22

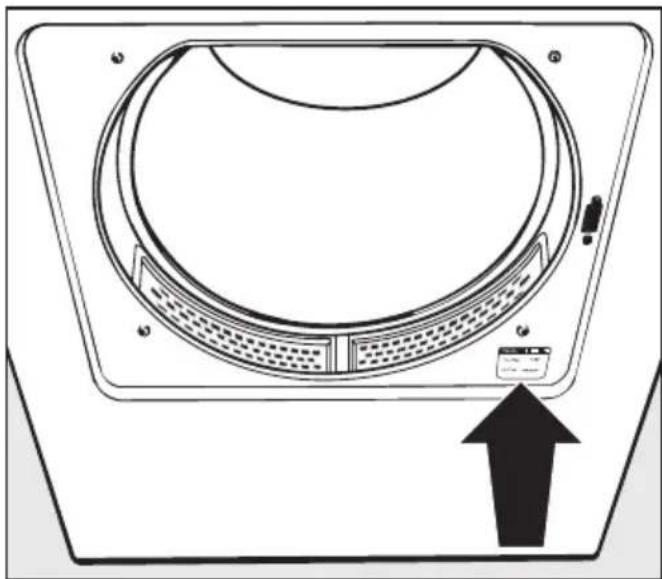

Reparaturen 22

Kontrollleuchte PC (Kundendienstschnittstelle) 22

Garantiebedingungen und Garantiezeit 22

Aufstellen und Anschließen

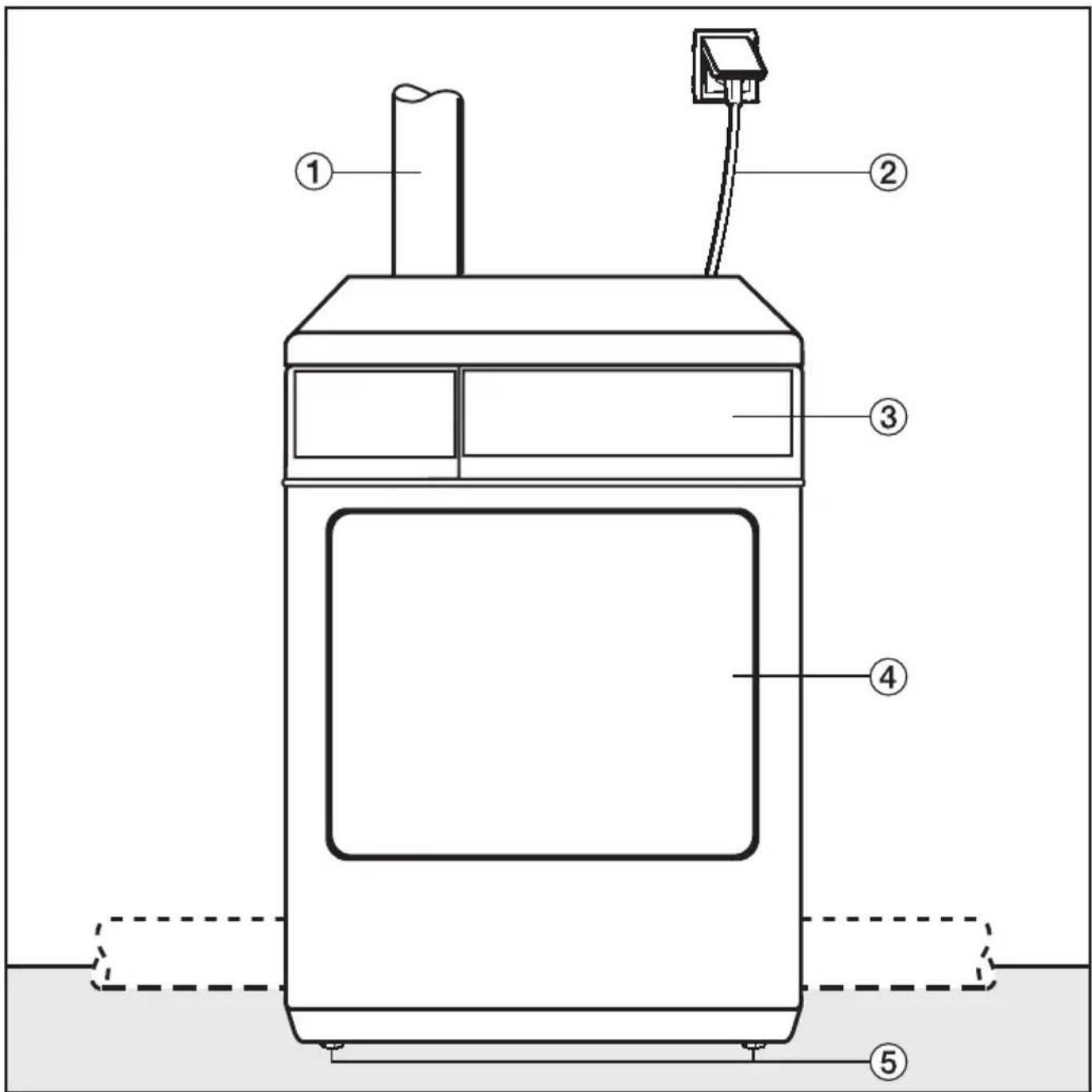

Vorderansicht....23

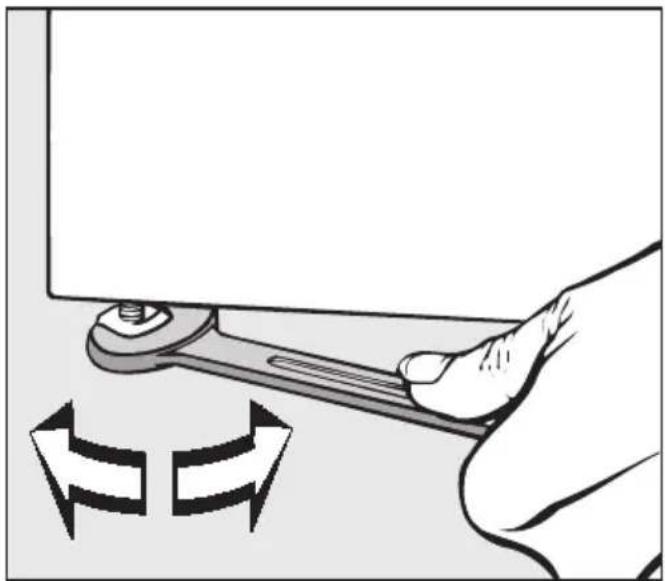

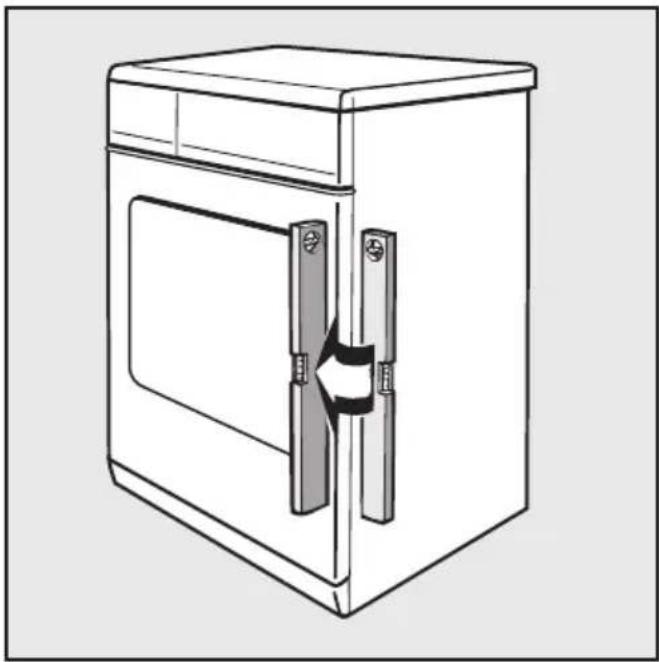

Trockner ausrichten 24

Trockner zum Aufstellungsort tragen 24

Trockner ausrichten 24

Aufstellungsort 25

Unterbau unter eine Arbeitsplatte....25

Wiedermontage des Deckels 25

Wasch-Trocken-Säule 25

Elektroanschluss 26

Installation der Abluftleitung

Grundsätze 27

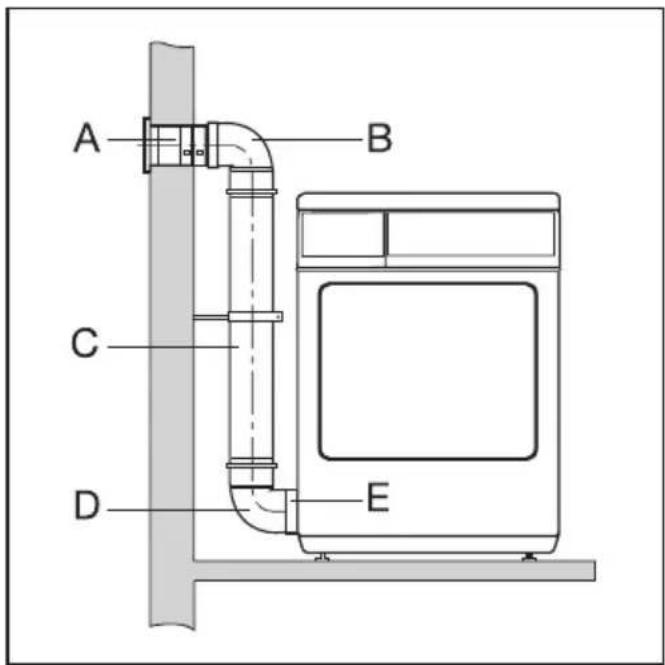

Gesamtrohrlänge berechnen....28

Installationsmöglichkeiten am Trockner....29

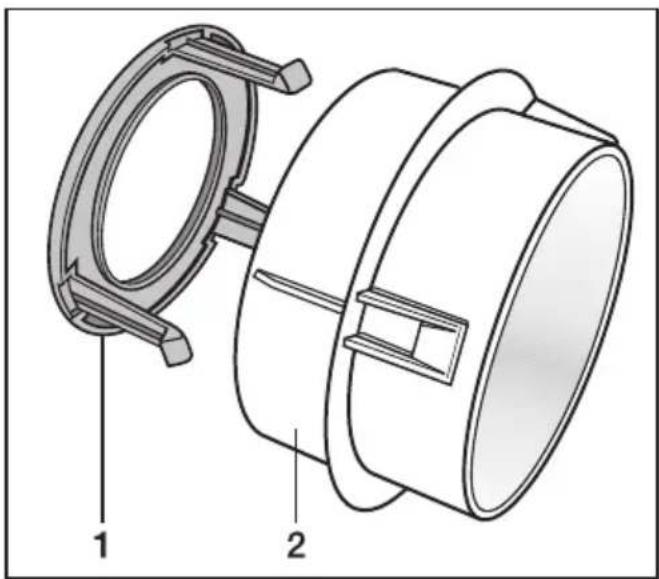

Übersicht der Abluftleitungssysteme....30

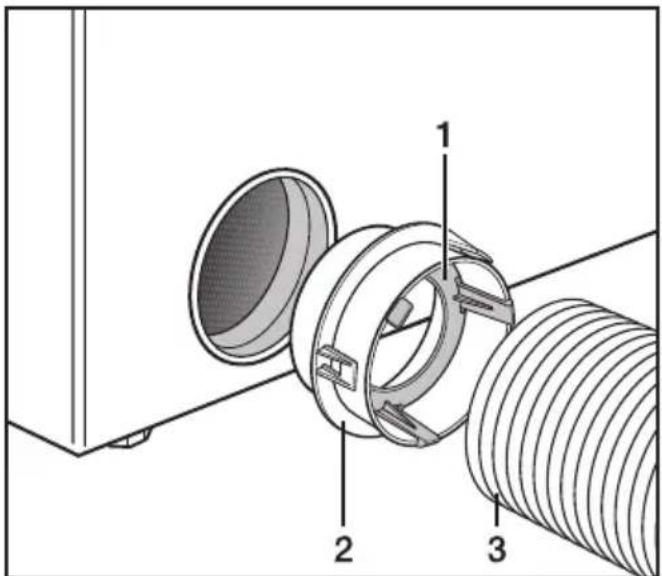

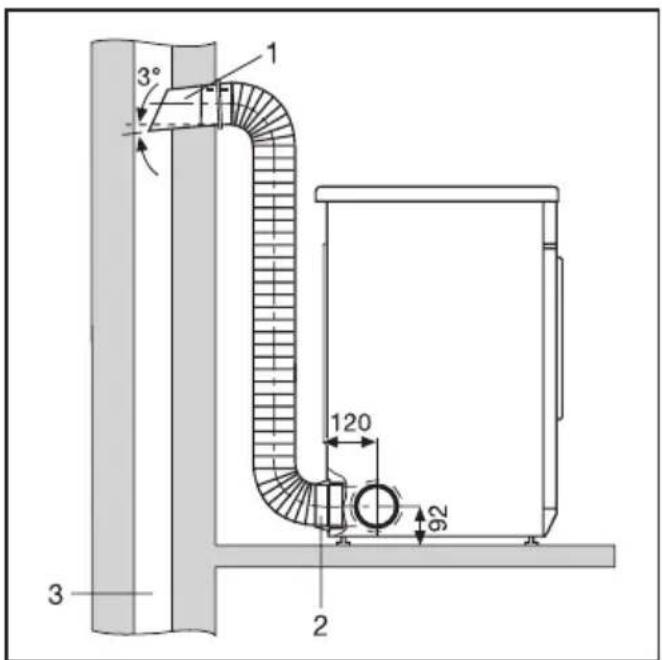

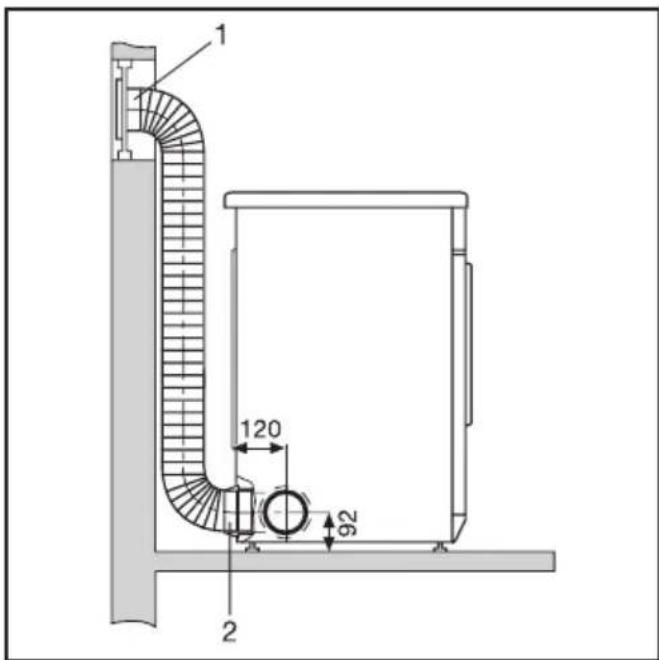

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung. 30

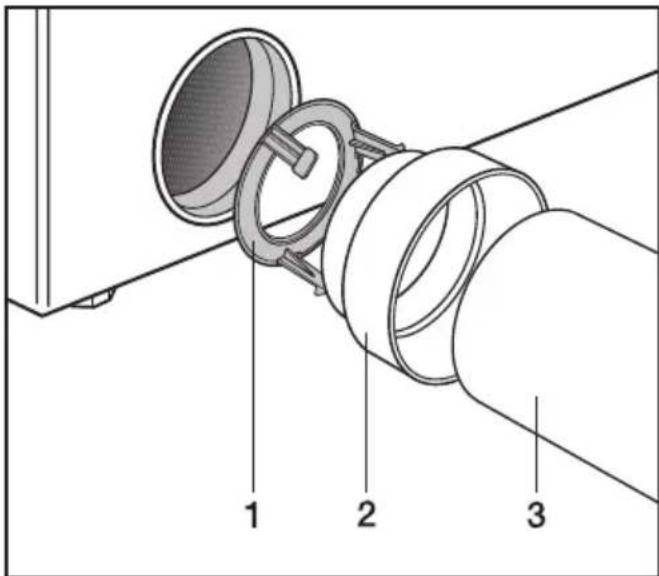

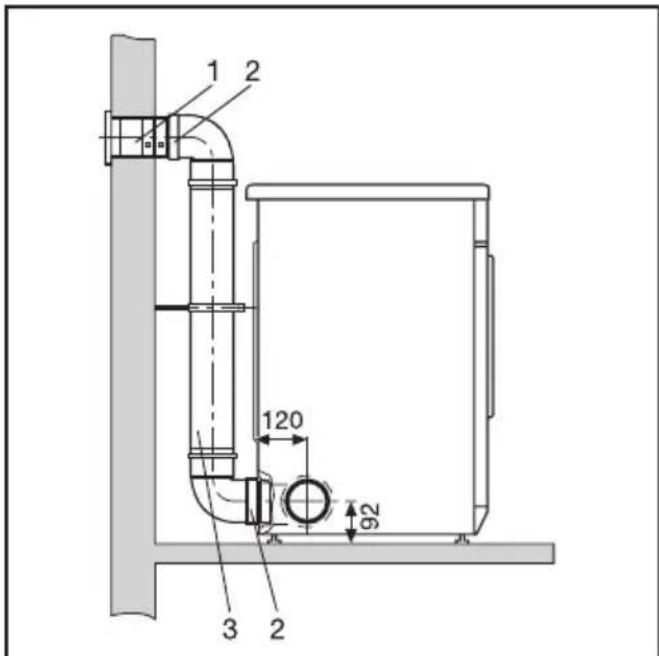

⑧ Abluftleitungssystem aus gesteckten Rohren....32

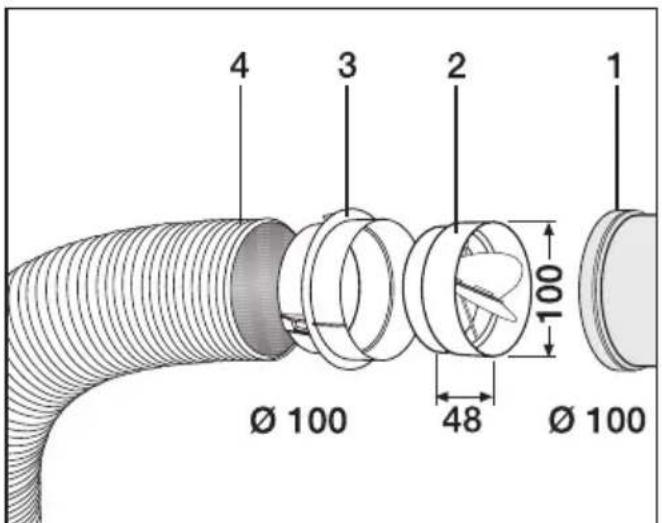

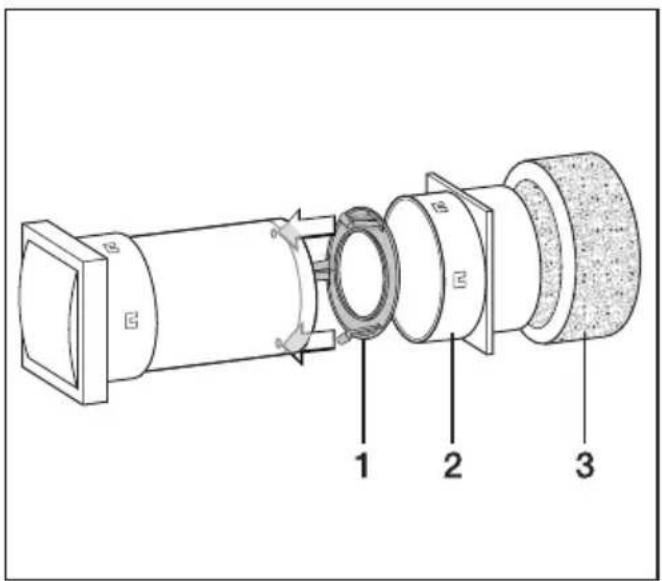

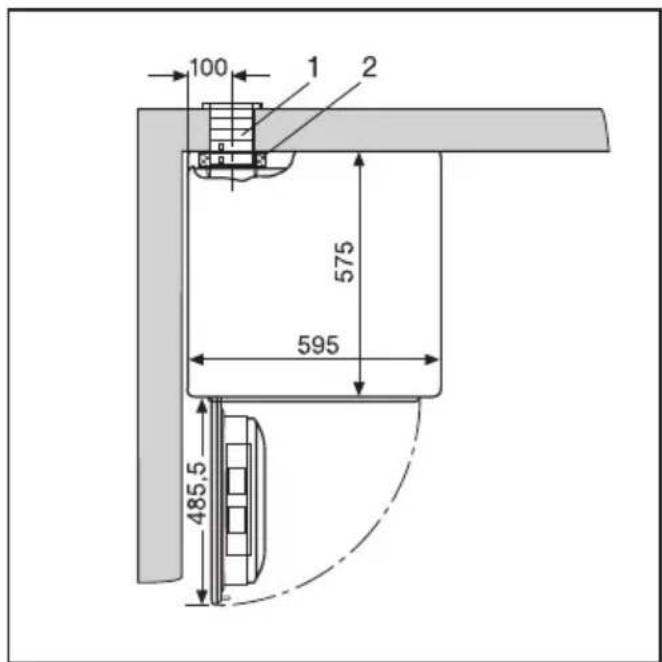

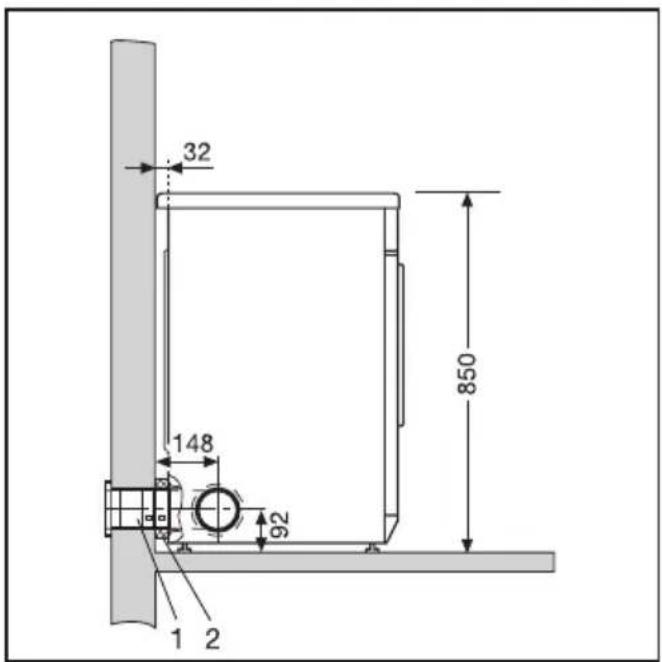

© Mauerrohr-Direktanschluss 33

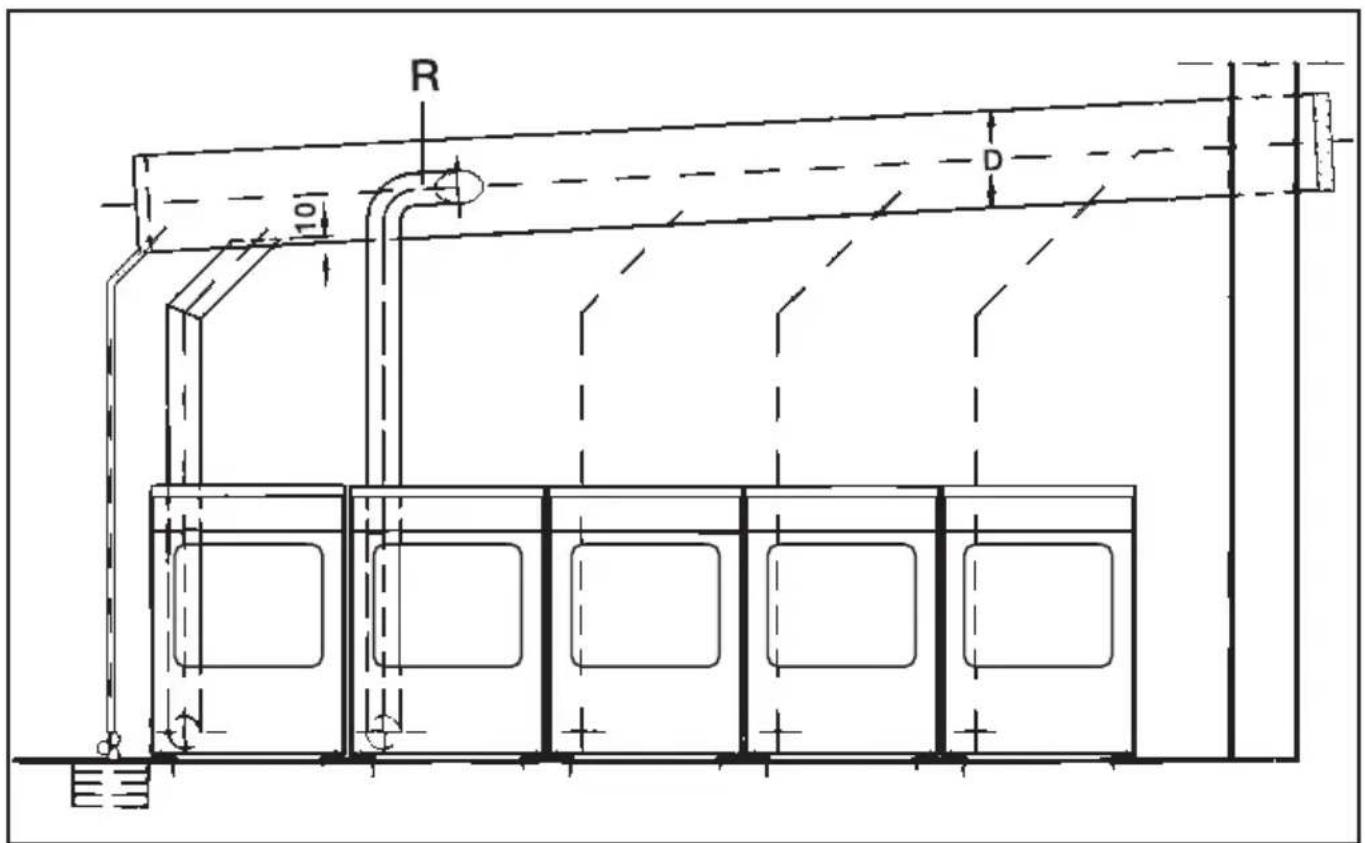

⑭ Mehrfachsystem 34

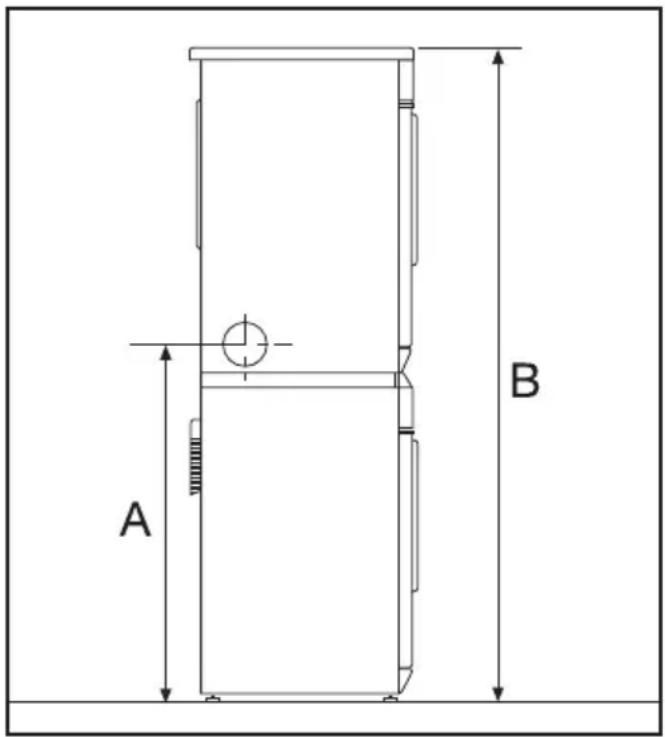

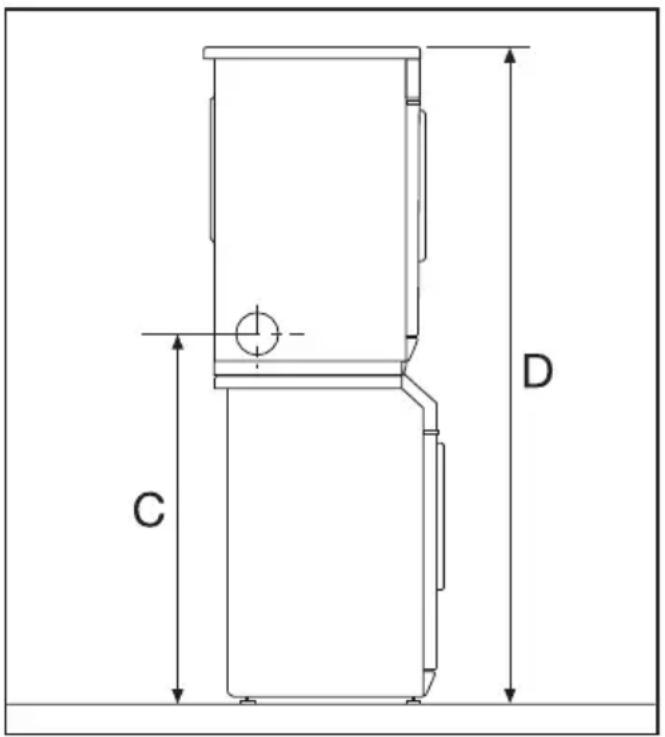

Wasch-Trockensäule 35

Verbrauchsdaten 36

Technische Daten....37

Programmierfunktionen

Höherer Trockengrad im Programm KOCH-/BUNTWÄSCHE 40

Höherer Trockengrad im Programm PFLEGELEICHT 41

Summer 42

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchs-anweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von durch Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Dieser Trockner darf niemals:

• an einem fremdgenutzten Kamin angeschlossen werden.
• ohne Abluftleitung betrieben werden.
• ohne Flusensieb oder mit beschädigtem Flusensieb betrieben werden.

Kontrollieren Sie regelmäßig alle Bestandteile der Abluftleitung (z. B.

Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert werden, bevor sie am Trockner installiert wird.

Vergiftungsgefahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben Raum oder in der Wohnung oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z. B. durch:

• unverschließbare Belüftungsöffnungen in der Außenwand oder
• Fensterschalter: der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb, sowie die Vermeidung von Unterdruck von 4 Pa oder mehr, sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Die Abluft darf nicht in einem in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgedrückt wird.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen bei oder unterhalb dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder sich auf die Tür lehnen und den Trockner zum Kippen bringen.
• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
  Brandgefahr besteht bei Textilien, die:
• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
  – mit feuergefährlichen Reinigungsmitteln behandelt sind.
  – mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
  – mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
  – mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel „Sicherheitshinweise und Warnungen“.

Energie einsparen

■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuderdrehzahl ausschleudern.

So sparen Sie ca. 30 % Energie und Zeit beim Trocknen, wenn Sie z. B. mit 1600 U/min statt mit 800 U/min schleudern.

- Nutzen Sie für das jeweilige Trocken-Programm die maximale Beladungsmenge (siehe Kapitel „Programmübersicht").

Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.

■So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

- Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.

– Reinigen Sie nach jedem Trocknen unbedingt das Flusensieb.

- Kontrollieren Sie regelmäßig die Abluftleitung und deren Bestandteile, und entfernen Sie mögliche Verschmutzungen durch Flusen.

■ Je weniger Bögen und Biegungen die Abluftleitung aufweist, desto geringer ist der Reibungswiderstand beim Ausblasen der Abluft.

Das wirkt sich vorteilhaft auf den Zeit- und Energiebedarf aus.

PFLEGELEICHT Schranktrocken+ Schranktrocken Schonen Bügelfeucht — 20 min warm — 15 min kalt — ZEITWAHL Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle ①

Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende PC START ② ③


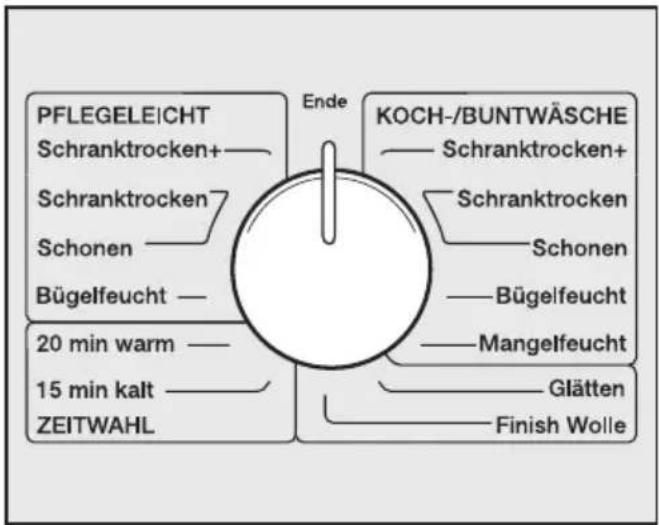

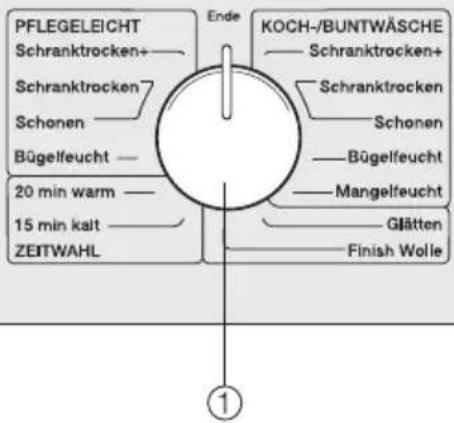

①Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

② Programmablauf- und Prüf-Kontrollleuchten
③Taste START

zum Starten des Trockenprogramms. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

④Taste I-Ein/0-Aus

zum Ein- und Ausschalten/Programm unterbrechen.

⑤Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflege- symbol ☐ mit der Zusatzfunktion Scho- nen trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel „Programmübersicht“ aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Trocknen mit normaler Temperatur
Trocknen mit niedriger Temperatur
☒nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Finish Wolle.

Daunengefüllte Textilien. Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. bei Oberhemden und Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm PFLEGELEICHT Bügelfeucht.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Möglichkeit, dass diese Textilien abfärben und sich andersfarbige Flusen darauf ablagern.

Programmübersicht

Programm Wäsche-/Textilart Hinweis
KOCH-/BUNTWÄSCHEmaximale Beladung:Trockenstufen5 kg (1)
Schranktrocken+ Ein- und mehrlagige Texti - lien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Trikotwäsche).		-
Schranktrocken (2)	Gleichartige Textilien aus Baumwolle (z. B. Trikotwä-sche, Biberbetttücher, Frot-tierwäsche, Säuglingswä-sche).	Empfinden Sie die Textilien als zu feucht, dann:- trocknen Sie mit Warmluft nach.- sollten Sie zukünftig Schranktrocken+ wählen.
Schonen Empfindliche Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl).		Die Textilien werden in der Trockenstufe Schranktro-cken schonend mit niedriger Temperatur getrocknet.
Bügelfeucht (2)	Baumwoll- oder Leinenge-webe (z. B. Tisch- und Bett-wäsche, gestärkte Wäsche).	-
Mangelfeucht Baumwoll- oder Leinenge-webe, die durch Heißman-geln nachbehandelt werden; gestärkte Wäsche.		Die Wäsche bis zum Man-geln aufrollen, so bleibt sie feucht.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Programm Wäsche-/Textilart Hinweis
PFLEGELEICHTmaximale Beladung:Trockenstufen2,5 kg (1)
Schranktrocken+ Pflegeleichte Textilien ausSynthetik oder Mischgeweben, die bei Schranktrocken nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen).		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schranktrocken (2)	Pflegeleichte Oberhemden,Tischdecken aus Mischgeweben, wie z. B. Baumwolle/Synthetik.	Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schonen Empfindliche Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl).		Die Textilien werden in der Trockenstufe Schranktrocken schonend mit niedriger Temperatur getrocknet.Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Bügelfeucht Pflegeleichte Oberhemden,Kittel, Tischdecken aus Mischgeweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen.		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch Hinweis unter „Sonderprogramme").

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Programmübersicht

Programme Wäsche-/Textilart Hinweis
ZEITWAHL maximale Beladung: 5 kg (1)
Warmluft Einzelne Wäschestücke, wie z. B. Badetücher, Badekleidung, Spültücher. Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungseigenschaften aufweisen.		-
Kaltluft Textilien, die durchlüftet werden sollen.		-
Sonderprogramme
Pflegeleicht maximale Beladung: 1 kg (1) Bügelfeucht
Finish Wolle	maximale Beladung: 2 kg (1)
	Wolle-Textilien. Wolle-Textilien werden in kurzer Zeit aufgelockert und somit flauschiger. Textilien sofort nach Programmende entnehmen. Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten maximale Beladung: 2,5 kg (1)

(1) Gewicht der Trockenwäsche

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

① Wäsche sortieren

■ Sortieren Sie die Textilien vor, nach:

• Faser-/Gewebeart,
• gewünschtem Trockengrad,
• gleicher Größe,
• gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Reißverschlüsse, Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

⚠ Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

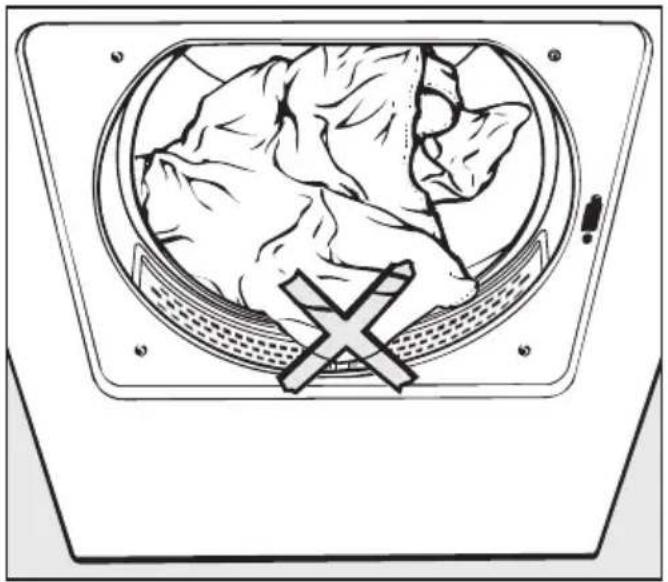

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel „Programmübersicht“.

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

3 Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Schonen Bügelfeucht 20 min warm 15 min kalt ZEITWAHL Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle

■Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Die jeweilige Programmdauer können Sie dem Kapitel „Verbrauchsdaten“ entnehmen.

Schonen

■Zum Trocknen empfindlicher Textilien (Pflegesymbol ☐), müssen Sie den Programmwähler auf Schonen stellen.

Durch die Temperaturreduzierung bei Schonen verlängert sich die Programm-dauer.

4 Programm starten

■ Drücken Sie die Taste START.

Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Kaltluft leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Programm umwählen

Nach Programmstart können Sie den Programmwähler noch auf ein anderes Programm drehen, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus aus.

Weitertrocknen:

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.

Bei Koch-/Buntwäsche- und Pflegeleicht-Programmen wird das Programm fortgesetzt, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Andere Programme:

■Drücken Sie die Taste START.

Nachlegen / Entnehmen von Textilien

• Öffnen Sie die Tür. Sie können jetzt Wäsche nachlegen oder vorzeitig entnehmen.
  ■ Schließen Sie zum Weitertrocknen die Tür und drücken Sie die Taste START.

Programm abbrechen

■ Stellen Sie den Programmwähler auf Ende oder öffnen Sie die Tür.

Wenn nur noch die Kontrollleuchte Knitterschutz/Ende leuchtet, ist das Programm abgebrochen.

5 Programmende

Bei Programmende leuchtet die Kontrollleuchte Knitterschutz/Ende, der Summer ertönt.

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort entnehmen (Knitterschutz). Der Knitterschutz dauert maximal ca. 60 Minuten, nicht aber bei Finish Wolle.

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■Reinigen Sie das Flusensieb.
■Schließen Sie die Tür.
■Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

■Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

■ Streifen Sie die Flusen von der Siebfläche mit Ihren Fingern ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe.

Beim Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste. Ebenfalls ist eine Reinigung mit dem Staubsauger möglich.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe und schließen Sie die Tür.

Ist das Flusensieb stark verklebt oder verstopft, sollten Sie es unter fließendem heißen Wasser reinigen.

■ Schütteln Sie das Flusensieb nach der Nassreinigung gründlich aus, bis keine Tropfen mehr sichtbar sind.

■Trocknen Sie das Flusensieb mit Vorsicht gründlich ab.

■Schieben Sie es richtig herum bis zum Anschlag in die Türkappe ein.

Trockner reinigen

Trockner vom Elektronetz trennen.

■Reinigen Sie . . .

... Gehäuse und Bedienungsblende: mit mildem Reinigungsmittel oder Seifenlauge; ... Trommel und andere Geräteteile aus Edelstahl: mit geeignetem Edelstahl-Putzmittel.

Keine Scheuermittel, keine lösemittelhaltigen Reiniger und keine Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben.

In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️ Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Störung mögliche Ursache Behebung
Der Trockner geht nach dem Einschalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar feststellen.	Haben Sie die Bedienreihenfolge eingehalten (Kapitel „So trocknen Sie richtig“)?
		Ist der Netzstecker einge- steckt?
		Ist die Tür richtig geschlossen?
		Ist die Sicherung in Ordnung?
Wäschestücke aus syn- thetischen Fasern sind nach dem Trocknen sta- tisch aufgeladen.		Beim nächsten Waschen ein Weichspülmittel im letzten Spülgang zuge- ben. Die statische Aufla- dung kann so vermindert werden.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Störungshilfen

Störung mögliche Ursache Behebung
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen und Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden im Flusensieb aufgefangen und können leicht entfernt werden (siehe Kapitel „Reinigung und Pflege”).
Die Wäsche wurde unzureichend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Programmlauf ein geeignetes Programm (siehe Kapitel Programmübersicht).
Die Trommelbeleuchtung leuchtet nicht.	Die Beleuchtung wurde automatisch ausgeschaltet.	Sie leuchtet nur bei geöffneter Tür, wenn der Trockner eingeschaltet ist. Sie erlischt nach einiger Zeit, wenn die Tür geöffnet bleibt. Das spart Energie.
	Die Glühlampe ist eventuell defekt.	Die Glühlampe können Sie auswechseln: siehe am Ende dieses Kapitels.
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Luftzufuhr ist unzureichend, weil z. B. der Aufstellraum sehr klein ist.	Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmen kann.
	Die Wäsche war ungenügend ausgeschleudert.	Schleudern Sie im Waschautomaten die Wäsche zukünftig mit maximaler Drehzahl.
	Der Trockner ist überla-den.	Berücksichtigen Sie die maximale Beladungsmen-ge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse wurde der Feuchtegrad der Wäsche nicht exakt ermittelt.	Wählen Sie zukünftig das Zeitwahlprogramm, damit die Textilien nicht über-trocknet werden.
	Das Flusensieb ist mit Flu-sen verstopft.	Entfernen Sie die Flusen.
	Die Abluftleitung oder de-ren Mündung ist mit Flu-sen verstopft.	-Kontrollieren Sie alle Bestandteile der Abluft-leitung (z. B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.- Entfernen Sie die Flu-sen.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Prüf- und Störungsmeldungen, die durch Kontrollleuchten angezeigt werden:
Störung mögliche Ursache	Behebung
Das Programm wurde abgebrochen, die Kontrollleuchte Knitterschutz/Ende leuchtet, der Summer ertönt.	Das ist keine Störung. Die Elektronik erkennt nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen), ob sich Wäsche in der Trommel befindet. Bei einer leeren Trommel erfolgt ein Programmabbruch. Werden trockene Wäscheteile oder ein Einzelteil getrocknet, können ebenfalls Programmabbrüche erfolgen. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm (Warmluft) trocknen.
Das Programm wird abgebrochen, die Kontrollleuchte Mangelfeucht oder Bügelfeucht blinkt, der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	– Schalten Sie den Trockner aus.– Schalten Sie den Trockner ein und starten Sie erneut ein Programm.Wird das Programm wieder abgebrochen und eine Kontrollleuchte blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Glühlampe für die Trommelbeleuchtung auswechseln

■ Öffnen Sie die Tür.

Trockner vom Elektronetz trennen.

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

■Setzen Sie den Öffner seitlich unter den Rand der Abdeckung an.
■ Klappen Sie durch eine Drehbewegung Ihres Handgelenks die Abdeckung nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

Salzburg (06 62) 85 84-3 21/322

Wien (01) 6 80 95-300

Graz (03 16) 24 04 321/322

Innsbruck (05 12) 24 01-300

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Kontrollleuchte PC (Kundendienstschnittstelle)

Die auf der Bedienungsblende mit PC gekennzeichnete Kontrollleuchte dient dem Kundendienst im Reparaturfall als Prüfungs- und Übertragungspunkt.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 1 Jahr.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Verbrauchsdaten

Programme Beladungs- menge kg U/min		Endschleuderstufe (im Haushalts-waschautomaten) kWh Minuten	Energie Trockenzeit (einschl. Ab-kühlzeit)
KOCH-/BUNTWÄSCHE
Schranktrocken + 5,0 1200		14001600	2,702,602,30	706760
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,30 84
Schranktrocken 5,0 1200		14001600	2,602,452,20	676457
Bügelfeucht^(1)	5,0 800 (70 % Restfeuchte) 2,60 69
Bügelfeucht 5,0 1200		14001600	1,901,801,50	524942
Mangelfeucht 5,0 1200		14001600	1,501,401,15	423933
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000 (50 % Restfeuchte) 1,15 33
Bügelfeucht 2,5 1000		1,00 30
Sonderprogramme
Finish Wolle 2,0		- 0,20 3
Glätten	2,5	-	0,30	8

Werte ermittelt nach Norm EN 61121 (einschl. Ringadapter)

(1) Prüfprogramm nach EN 61121

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Höhe 85 cm (verstellbar +0,7/-0,7 cm)

Höhe für Unterbau 82 cm

Breite 59,5 cm

Tiefe 58 cm

Gewicht 48 kg

Trommelinhalt 100 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Länge der Anschlussleitung 1,60 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Leistung der Glühlampe siehe Typenschild

Energieverbrauch siehe Kapitel „Verbrauchsdaten”

Erteilte Prüfzeichen Funkschutz, VDE

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ⅱ Ihrem Gerät gehörenden, Anleitung !

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ⅱ Ihrem Gerät gehörenden, Anleitung!

Gebrauchsanweisung Ablufttrockner T 220

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die ☐ Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 554 750

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung....7

Entsorgung des Altgerätes 7

Energie einsparen 7

Bedienungsblende 8

Wäschehinweise 9

Programmübersicht 10

So trocknen Sie richtig

① Wäsche sortieren.... 13
② Trockner beladen und einschalten 13
3 Programm wählen 14
4 Programm starten 14

Programm umwählen 15

Programm unterbrechen....15

Nachlegen / Entnehmen von Textilien. 15

Programm abbrechen....15

5 Programmende 15

Reinigung und Pflege

Flusensieb reinigen 16

Trockner reinigen 16

Störungshilfen

Was tun, wenn . . . ? 17

Kundendienst. 22

Reparaturen 22

Kontrollleuchte PC (Kundendienstschnittstelle) 22

Garantiebedingungen und Garantiezeit 22

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Aufstellen und Anschließen

Vorderansicht....23

Trockner ausrichten 24

Trockner zum Aufstellungsort tragen 24

Trockner ausrichten 24

Aufstellungsort 25

Unterbau unter eine Arbeitsplatte....25

Wiedermontage des Deckels 25

Wasch-Trocken-Säule 25

Elektroanschluss 26

Installation der Abluftleitung

Grundsätze 27

Gesamtrohrlänge berechnen....28

Installationsmöglichkeiten am Trockner....29

Übersicht der Abluftleitungssysteme....30

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung. 30

⑧ Abluftleitungssystem aus gesteckten Rohren....32

© Mauerrohr-Direktanschluss 33

⑭ Mehrfachsystem 34

Wasch-Trockensäule 35

Verbrauchsdaten 36

Technische Daten....37

Programmierfunktionen

Höherer Trockengrad im Programm KOCH-/BUNTWÄSCHE 40

Höherer Trockengrad im Programm PFLEGELEICHT 41

Summer 42

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Vorderansicht

①Abluftanschluss: die Abluftleitung können Sie wahlweise hinten (werkseitig geöffnet), rechts oder links installieren
②Netzanschlussleitung
③Bedienungsblende
④Tür

⑤Vier höhenverstellbare Schraubfüße

Trockner ausrichten

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport.

Nutzen Sie für den Transport des Trockners, vom Verpackungsboden zum Aufstellungsort, die vorderen Gerätefüße und den hinteren Deckelüberstand.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠ Zwischen Trocknerunterseite und Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigem Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Aufstellungsort

Die Montage des Unterbausatzes ^ und des Zwischenbausatzes ^ müssen von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Unterbau unter eine Arbeitsplatte

Berücksichtigen Sie den Platzbedarf des Abluftrohres bei der Festlegung der Seiten- und Wandabstände.

• Ein Unterbausatz* ist erforderlich. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.
• Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.
• Verwenden Sie den Flachkanal*, wenn für ein Abluftrohr nicht genug Platz vorhanden ist.
• Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann es zu einer Verlängerung der Laufzeit kommen.

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

Die mit * markierten Teile erhalten Sie im Miele Fachhandel oder beim Miele Kundendienst.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Grundsätze

Wichtig

Der Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach Außen geführt wird, durch . . .

... eine Abluftleitung (flexibel, hoch-flexibel oder aus gesteckten Rohren) oder

... einen Mauerrohr-Direktanschluss.

• Für die Dauer der Installation der Abluftleitung den Netzstecker nicht einstecken.
  – Die Mündung der Abluftleitung (z. B. ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft . . .

... nicht zurück in den Aufstellraum gelangt;

... keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

– Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen.

Deshalb: beim Trocknen für ausreichende Raumbelüftung sorgen. Zum Beispiel:

• Fenster öffnen;
• unverschließbare Belüftungs- öffnungen in der Außenwand anbringen;
• Fensterschalter anbringen, damit der Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

• lange Abluftleitungen.
• viele und enge Bögen oder Biegungen.

So umgehen Sie eine niedrige Trockenleistung und einen hohen Zeit- und Energiebedarf.

Verwenden Sie

- für die Abluftleitung:

Abluftschlauch* oder z. B. KA- oder HT-Rohrsysteme mit einem Mindest-durchmesser von 100 mm.

– für die Abluftführung nach Außen:

das Mauerrohr* oder den Fensteranschluss*.

Miele Sonderzubehör* (erhältlich im Miele Fachhandel oder beim Miele Kundendienst).

Vorgehensweise

■Messen Sie zuerst die Länge der benötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohr-durchmesser (siehe nächste und übernächste Seite).

Bei einer großen Gesamtrohrlänge wird nämlich ein größerer Rohrdurchmesser notwendig.

■ Anschließend müssen Sie sich für die Installation eines Abluftleitungssystem entscheiden (siehe Abschnitt „Übersicht der Abluftleitungssysteme“ in diesem Kapitel).

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unterschiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt, die aussagt, wie viel größer der Widerstand z. B. eines Bogens im Vergleich zu 1 Meter geradem KA-Rohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen aller Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt- rohrlänge ist ein rechnerischer Wert, der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

1. Gesamtrohrlänge berechnen

■ Messen Sie die notwendige Länge für die gerade zu verlegende Abluftleitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Vergleichsrohrlänge aus Tabelle I.
■ Überlegen Sie, wie viele Bögen und Bauteile notwendig sind. Zählen Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.
■ Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.

2. Rohrdurchmesser bestimmen

■ Entnehmen Sie Tabelle II, welcher Durchmesser für die soeben ermittelte Gesamtrohrlänge erforderlich ist.

Tabelle I
Bauteile Vergleichs-	rohrlänge
Abluftschlauch (hoch-flexibel)*
- 1 m gerade verlegt	1,8 m
- Bogen 45° (Biegeradius = 0,25 m)	1,5 m
- Bogen 90° (Biegeradius = 0,25 m)	2,5 m
Abluftschlauch (flexibel oder Alu-Flex)* / KA- oder HT-Rohr
- 1 m gerade verlegt / bzw. 1 m gerades Rohr	1,0 m
- Bogen 45° (Biegeradius = 0,25 m)	0,6 m
- Bogen 90° (Biegeradius = 0,25 m)	0,8 m
Mauerrohr* oder Fensteranschluss*
- mit Gittereinsatz	3,8 m
- mit Rückstauklappe (schwingende Klappe)	1,5 m
Rückstauklappe* zum Integrieren in die Abluftleitung 14,3 m(siehe Abschnitt „®Mehrfachsystem")
Flachkanal (für Säulenaufstellung)* 11,0 m
linke oder rechte Abluftöffnung des Trockners 1,0 m

* diese Teile sind im Miele Fachhandel oder beim Miele Kundendienst erhältlich.

Tabelle II
Maximal zulässige Gesamtrohrlänge	erforderlicher Durchmesser
10 m mit Ringadapter	100 mm
20 m ohne Ringadapter	100 mm
40 m ohne Ringadapter	125 mm
100 m ohne Ringadapter	150 mm

3. Berechnungsbeispiel

A B C D E

A Mauerrohr, mit Gittereinsatz

$$ = 1 \times 3, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 3, 8 \mathrm{m} $$

B/D 2 Bögen, 90°

$$ = 2 \times 0, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 6 \mathrm{m} $$

C 0,5 m KA-Rohr

$$ = 0, 5 \times 1 \mathrm{m} \text { Vergleichsrohrlänge } = 0, 5 \mathrm{m} $$

E linke Abluftöffnung

$$ = 1 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 0 \mathrm{m} $$

Gesamtrohrlänge = 6,9 m

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Deshalb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

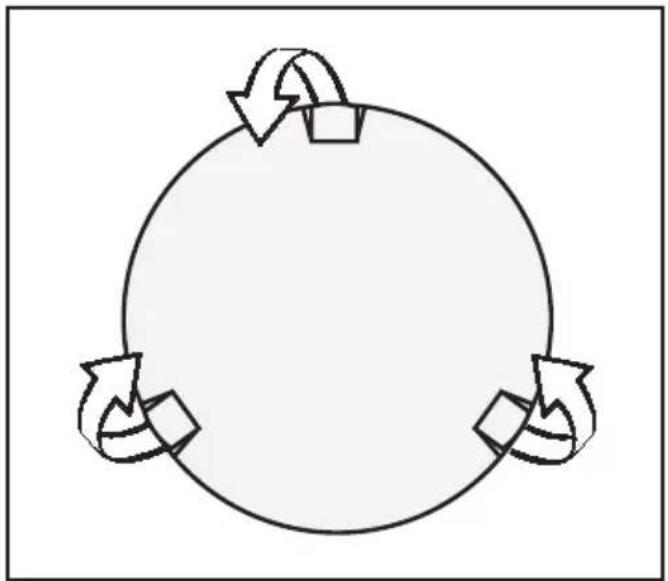

Linke oder rechte Seitenwand

■ Entnehmen Sie die Kappe und verschließen Sie damit die Abluftöffnung an der Rückseite.

■ Drücken Sie die Kappe fest an, damit sie nicht heraus fällt.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Übersicht der Abluftleitungssysteme

Auf den folgenden Seiten beschreiben wir unterschiedliche Abluftleitungssysteme, die am Trockner installiert werden können. Es handelt sich hierbei um:

ⒶAbluftleitungssystem mit flexibler Abluftleitung
⑧Abluftleitungssystem aus gesteckten Rohren
©Mauerrohr-Direktanschluss
⑭Mehrfachsystem (hierbei sind flexible Abluftleitung und Rohr-Abluftleitung kombiniert)

Im Adapter (2) für die Installation einer flexiblen Abluftleitung ist ein Ringadapter** (1) installiert. Er bewirkt in Kombination mit einer kurzen Abluftleitung (maximal 10 m Gesamtrohrlänge) eine Zeit- und Energieeinsparung beim Trocknen. Der entnehmbare Ringadapter kann in jedes Abluftleitungssystem eingebaut werden.

**Hinweis für Prüfinstitute: Die Prüfung nach Norm EN 61121 erfolgt mit Ringadapter.

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung

Die Abluft kann ohne großen Installationsaufwand auf einfachem Weg nach Außen geführt werden. Sie müssen nur den beigefügten Adapter in eine Abluftöffnung des Trockners stecken und den Abluftschlauch daran installieren.

■ Sie benötigen . . .

... einen Abluftschlauch* (hoch-flexibel, flexibel oder Alu-Flex). ... ein Mauerrohr* oder einen Fensteranschluss*. * (Miele Sonderzubehör)

① Nehmen Sie den Ringadapter (1) aus dem Adapter (2), wenn die Gesamtrohrlänge länger als 10 m ist! Bei einer Gesamtrohrlänge von weniger als 10 m können Sie den Ringadapter im Adapter belassen.
2 Stecken Sie den Adapter (2) in die Abluftöffnung des Trockners und installieren Sie den Abluftschlauch (3).

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

Beispiele zur Installation eines Abluftleitungssystems mit flexibler Abluftleitung

Fensteranschluss

1 120 92 2

1. Fensteranschluss (in Plexiglasscheibe eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)

2. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

3° 1 120 92 2 3

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)

2. Adapter für flexiblen Abluftschlauch

3. Abluftkamin, feuchtigkeitsisoliert Stellen Sie sicher, dass der Kamin nicht anderweitig genutzt wird, z. B. als Rauch-/Abgaskamin oder zur Entlüftung von Räumen mit Feuerstätten!

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!

B Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Gesamtrohrlänge vorliegt.

Ein Rohr setzt der Abluft einen geringeren Widerstand entgegen, als z. B. hoch flexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

■ Sie benötigen . . .

... das Übergangsstück* mit innenliegender Rippe.

... ein Mauerrohr* oder einen Fensteranschluss*.

* (Miele Sonderzubehör)

... KA- oder HT-Rohr aus dem Fachhandel. Bei einem Rohrdurchmesser von mehr als 100 mm sind zusätzliche Übergangsrohre des Rohrsystems (z. B. von ∅100 auf 125 mm) erforderlich.

1 2 3

① Stecken Sie den Ringadapter (1) nur dann in das Miele Übergangsstück (2), wenn die Gesamtrohrlänge kürzer als 10 m ist.

Bei einer Gesamtrohrlänge von mehr als 10 m den Ringadapter nicht verwenden!

② Stecken Sie das Miele Übergangsstück (2) in die Abluftöffnung des Trockners.

3 Installieren Sie das Rohr (3).

Beispiel

1 2 120 92 3 2

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)

2. Übergangsstück

3. KA-Rohr, Durchmesser DN 100

© Mauerrohr-Direktanschluss

Besteht die Möglichkeit, den Trockner direkt an die Außenwand eines Raumes zu stellen, dann ist diese Anschlussmöglichkeit optimal. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

■ Sie benötigen ein Mauerrohr sowie einen flexiblen Distanzring (beides ist Miele Sonderzubehör).

1 Beachten Sie vorm Durchbrechen der Mauer . . . . . . die Montageanweisung, die dem Miele Mauerrohr beigefügt ist. . . . folgende Maßzeichnungen.

Ansicht von oben:

100 1 2 575 595 485,5

1. Mauerrohr
2. Flexibler Distanzring

Seitenansicht:

32 148 92 850 1 2

1. Mauerrohr
2. Flexibler Distanzring

② Stecken Sie den Ringadapter (1) in das Mauerrohr.
3 Stecken Sie den flexiblen Distanzring (3) auf den Anschlussstutzen (2) des Mauerrohrs und schieben Sie den Trockner an die Wand.

D Mehrfachsystem

R D 10

So vermeiden Sie Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

■ Installieren Sie pro Trockner eine Rückstauklappe R direkt an die Sammelleitung (hierfür ist Miele Sonderzubehör* erforderlich).

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser D laut Tabelle III vergrößert werden.

4 3 2 1 Ø 100 48 Ø 100 100

Tabelle III
Anzahl der Trockner	Vergrößerungsfaktor für den Rohrdurchmesser aus Tabelle II
2	1
3	1,25
4 oder 5	1,5

1 Anschluss an die Sammelleitung
2 Miele Rückstauklappe*
3 zusätzlicher Miele Adapter*
4 Miele Abluftschlauch*, hoch flexibel

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Wasch-Trockensäule

Höhe der Abluftöffnungen bei einer Wasch-Trockensäule

Miele Waschautomat mit gerader oder schräger Bedienungsblende

A B

Zwischenbausatz* ohne Arbeitsplatte:

A = 94,2 cm

B = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

A = 92,8 cm

B = 168,6 cm

* Miele Sonderzubehör

Miele Waschautomat mit Comfort Bedienungsblende

C D

Zwischenbausatz* ohne Arbeitsplatte:

C = 94,2 cm

D = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

C = 96,0 cm

D = 171,8 cm

* Miele Sonderzubehör

Dies ist eine beispielhafte Bedienanleitung; bitte beachten Sie die Angaben in der, zu Ihrem Gerät gehörenden, Anleitung!
