BEDIENUNGSANLEITUNG Novotronic T 263 MIELE

Gebrauchsanweisung Ablufttrockner T 263

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 967 131

Sicherheitshinweise und Warnungen 4

Aufstellen und Anschließen

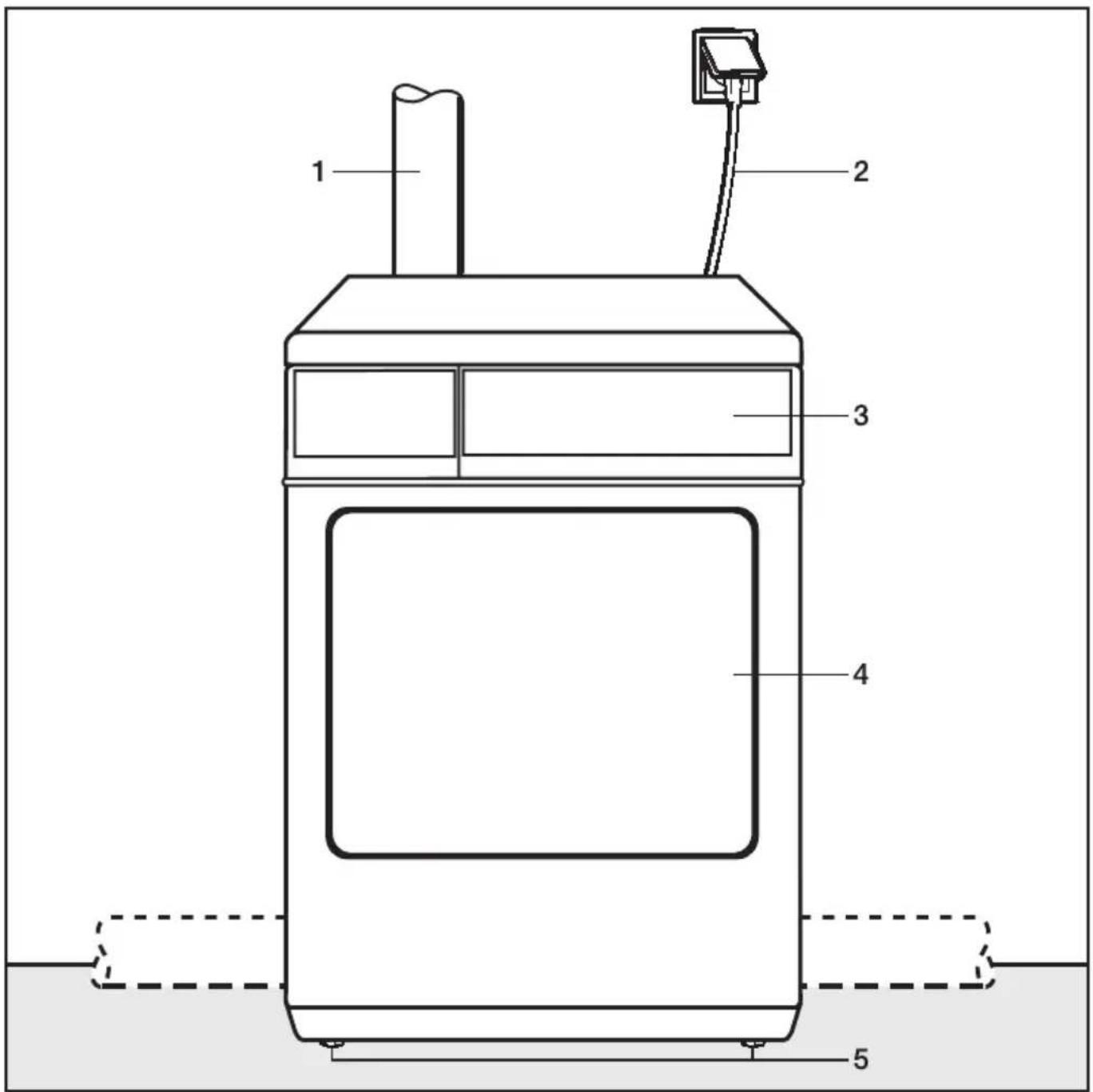

Vorderansicht.... 33

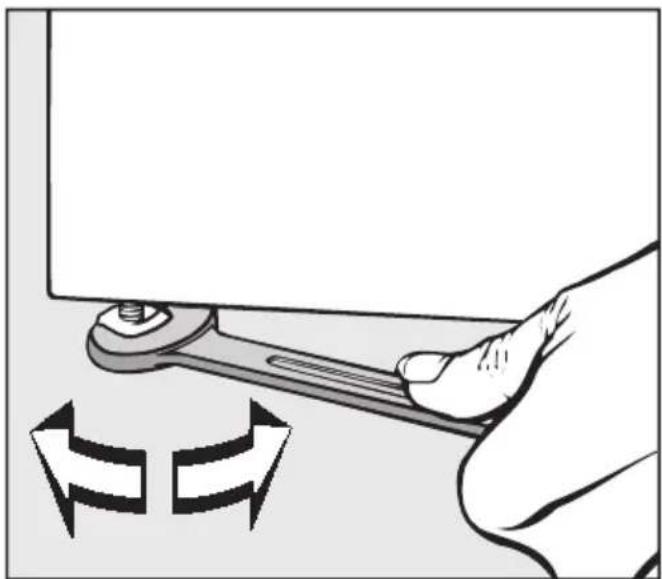

Trockner ausrichten 34

Aufstellungsort 35

Elektroanschluss 36

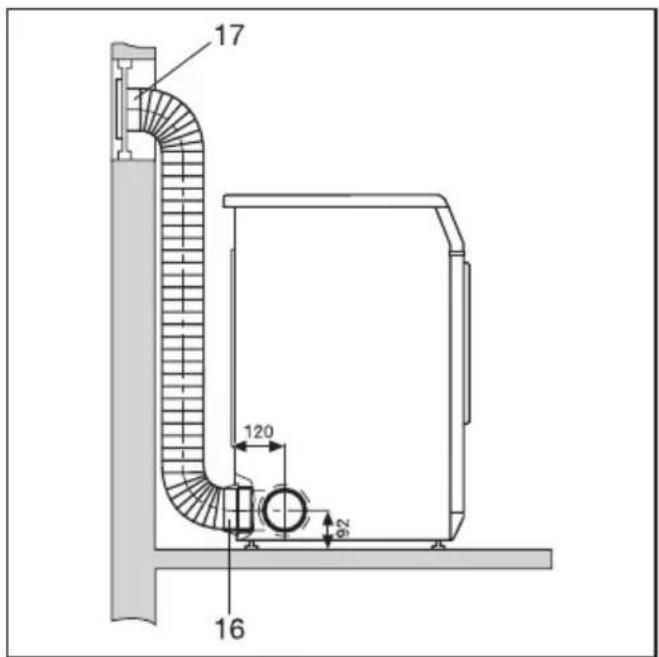

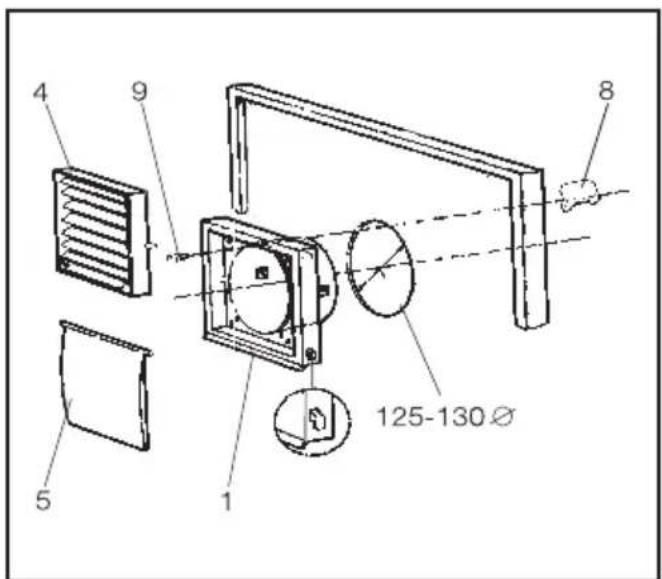

Installation der Abluftleitung

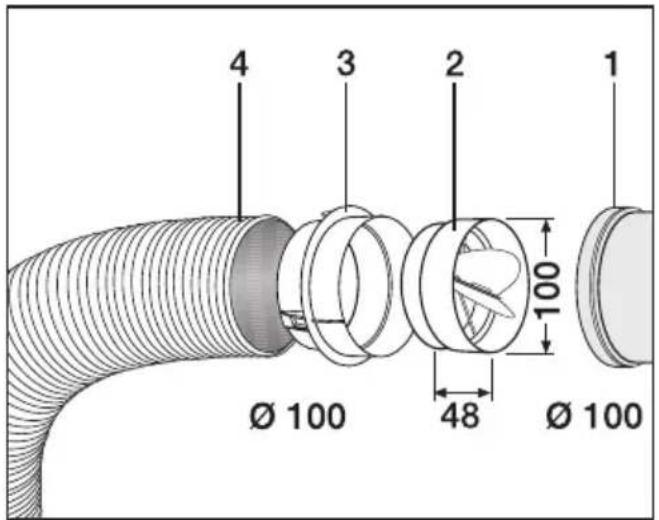

Abluftleitung installieren 37

Abluftleitung berechnen.... 39

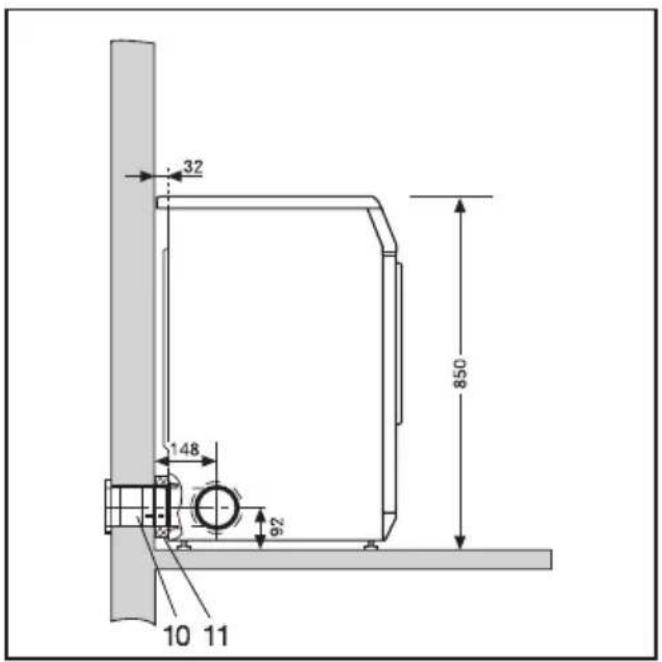

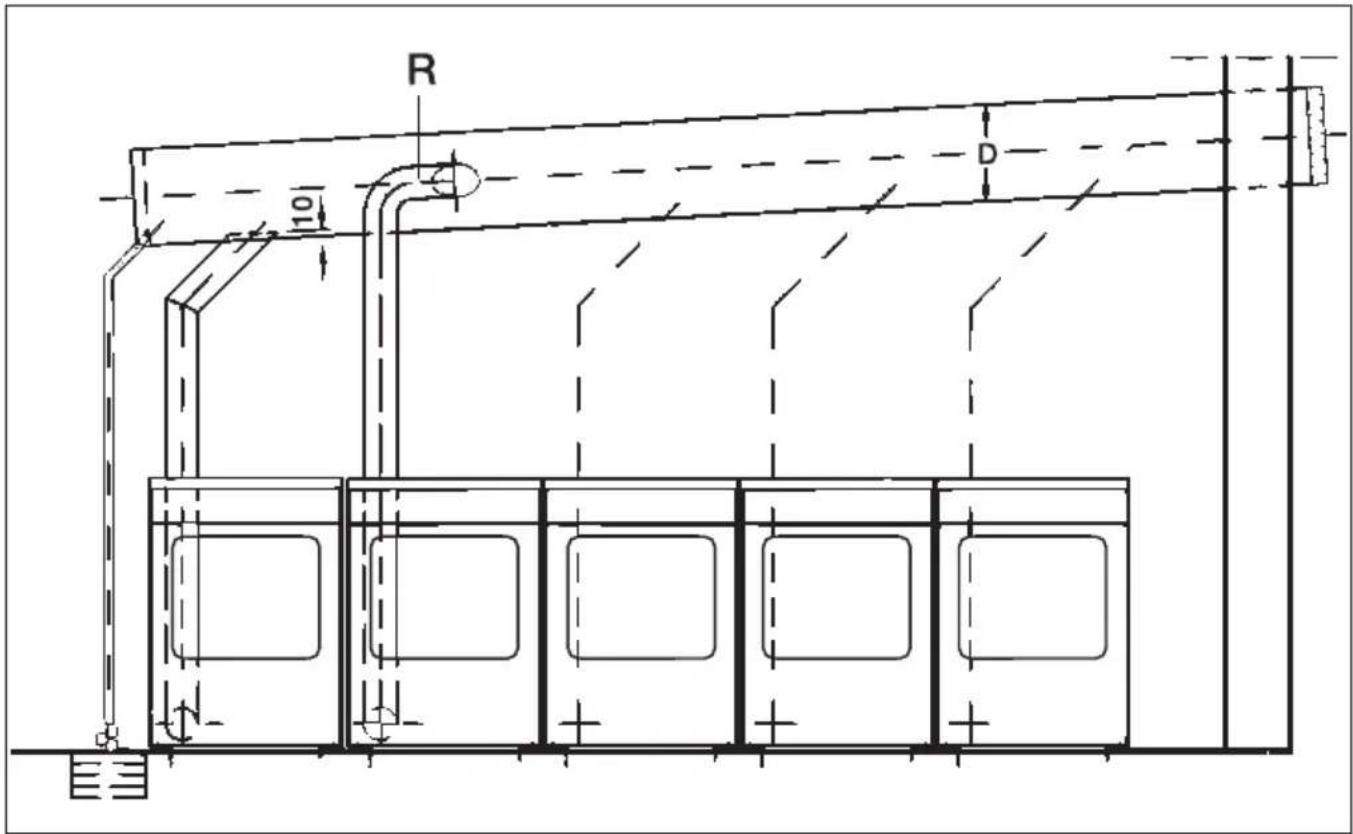

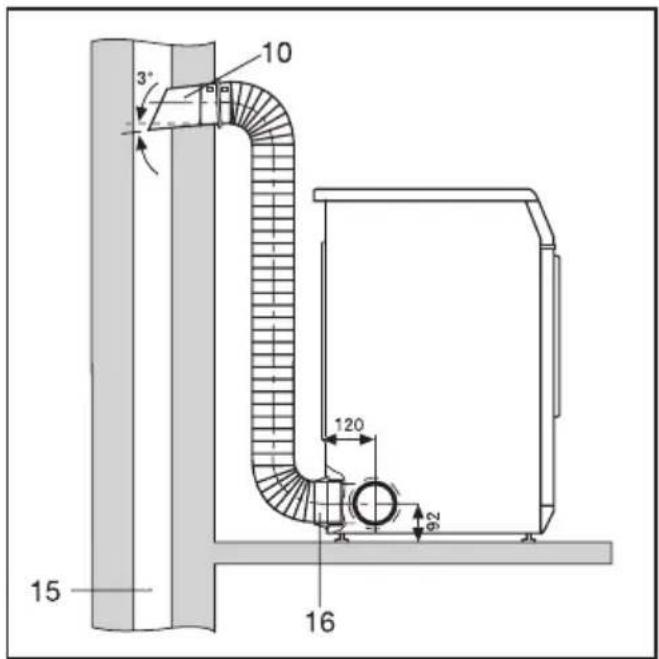

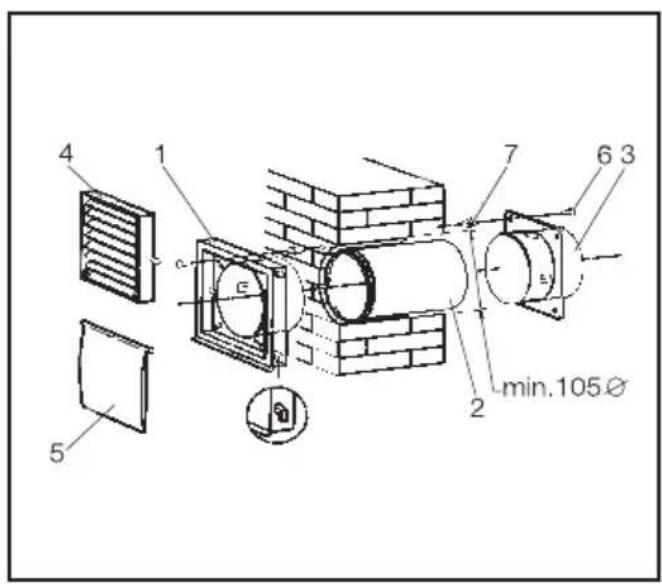

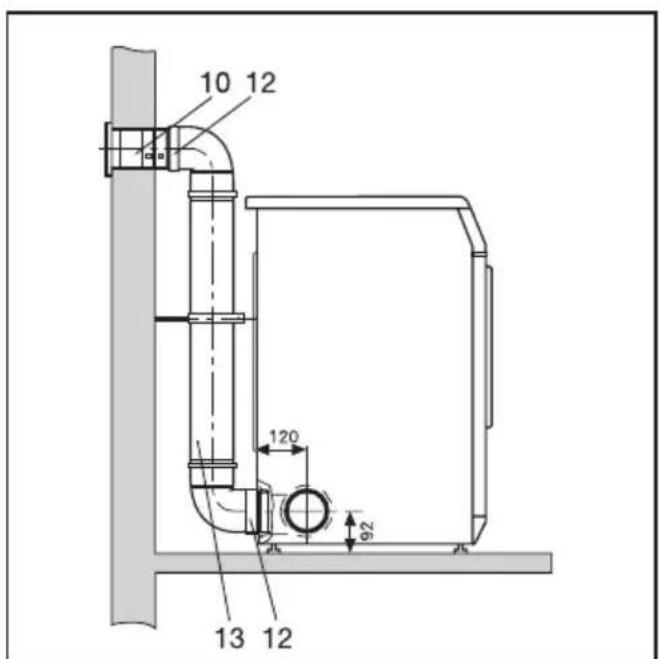

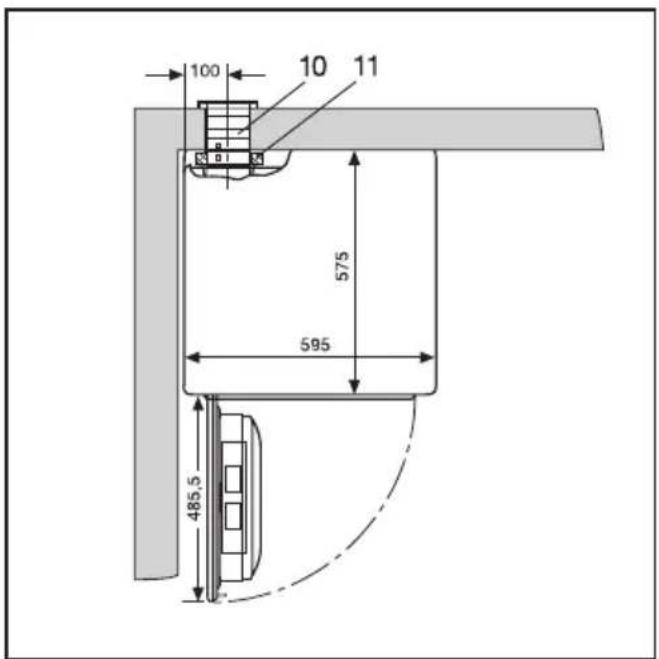

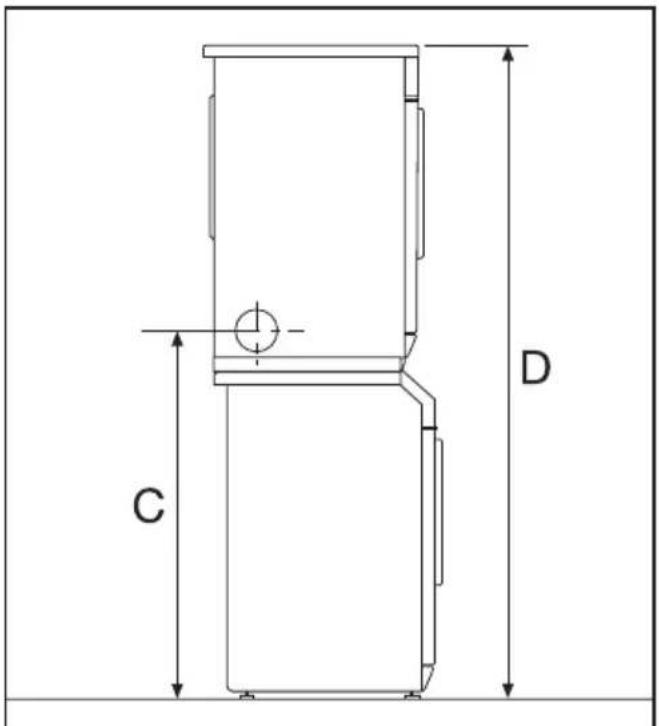

Installationsbeispiele 41

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung und des Altgerätes 7

Energie einsparen 7

Gerätebeschreibung

Bedienungsblende / Ausstattungsmerkmale. 8

Wäschehinweise 10

Programmübersicht 11

So trocknen Sie richtig

① Wäsche sortieren 14
② Trockner beladen und einschalten 14
3 Programm wählen 15

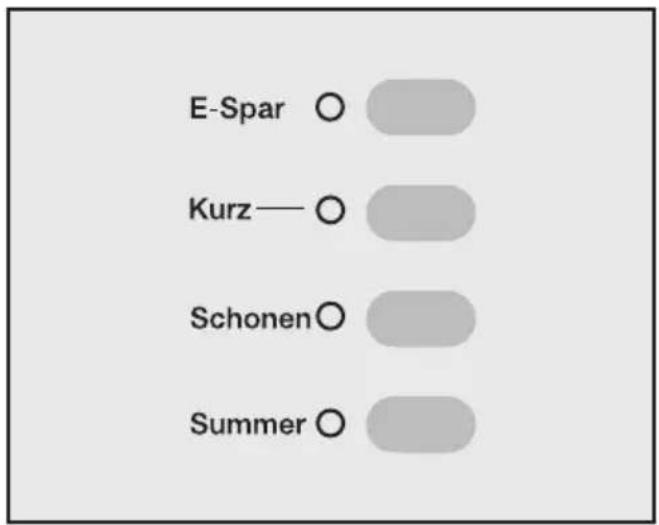

④ Zusatzfunktion(en) wählen 15

E-Spar 15

Kurz....16

Schonen 16

Summer....16

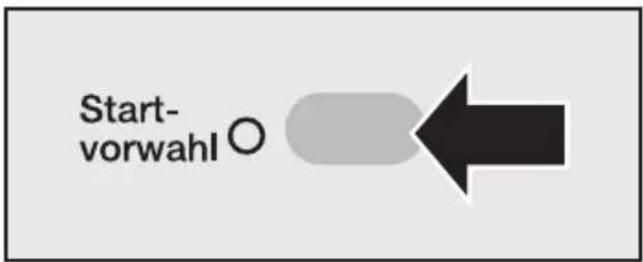

⑤ Startvorwahl wählen 16

6 Programm starten.... 17

7 Programmende 17

Zusätzlicher Hinweis 17

Kurzanweisung 18

Programm ändern

Programm unterbrechen 19

Programm abbrechen und neues Programm wählen 19

Nachlegen oder Entnehmen von Textilien 19

Elektronische Schlossfunktion 20

Programmierfunktionen

Höherer Trockengrad (P1) 21

Memory-Funktion (P3) 22

Knitterschutz (P4).... 23

Reinigung und Pflege

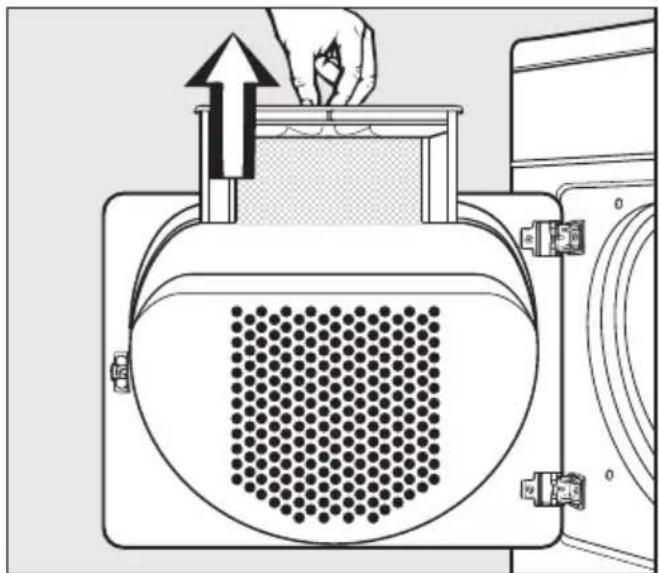

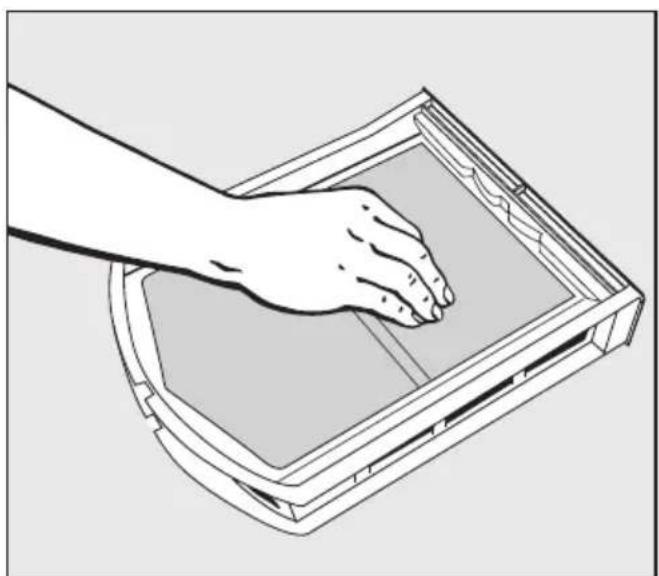

Flusensieb reinigen 24

Trockner reinigen 24

Störungshilfen

Was tun, wenn . . ? 25

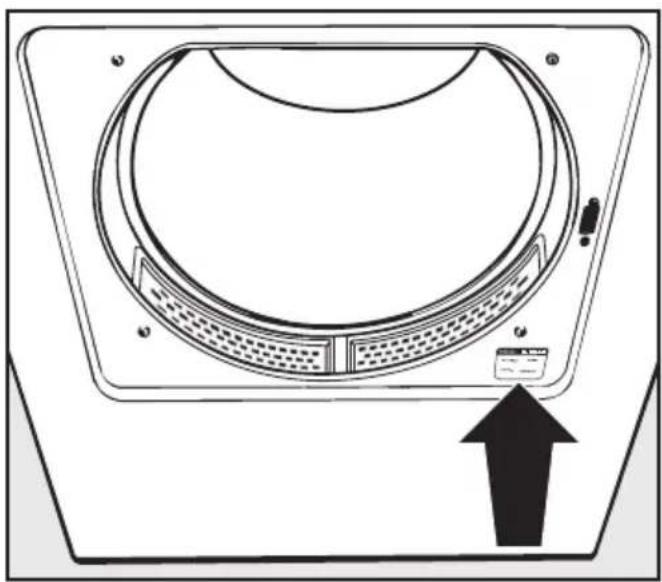

Kundendienst.... 32

Verbrauchsdaten 45

Technische Daten 46

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trockner-geeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem ange- schlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von durch Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

– der Netzstecker des Trockners gezogen ist oder
– die Sicherung der Hausinstallation ausgeschaltet ist oder
– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Vergiftungsgefahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben Raum oder in der Wohnung oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z. B. durch:

• unverschließbare Belüftungsöffnungen in der Außenwand oder
  – Fensterschalter: der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb, sowie die Vermeidung von Unterdruck von 4 Pa oder mehr, sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Der Trockner darf nur mit installierter Abluftleitung betrieben werden.
Die Abluft darf nicht in einem in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgedrückt wird.

Der Trockner darf nicht ohne Flusensieb oder mit beschädigtem Flusensieb betrieben werden.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen bei oder unterhalb dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder sich auf die Tür lehnen und den Trockner zum Kippen bringen.
• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

Brandgefahr besteht bei Textilien, die:

• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
  – mit feuergefährlichen Reinigungsmitteln behandelt sind.
  – mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
  – mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
  – mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung und des Altgerätes

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel „Sicherheitshinweise und Warnungen“.

Energie einsparen

■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuder-drehzahl ausschleudern.
So sparen Sie beim Trocknen ca. 30 % Energie und Zeit, wenn Sie z. B. mit 1600 U/min statt mit 800 U/min schleudern.
- Nutzen Sie bei höheren Umgebungstemperaturen (ab 25°C) für einen reduzierten Energieverbrauch die Zusatzfunktion „E-Spar“.
- Nutzen Sie für das jeweilige Trocken-Programm die maximale Beladungsmenge (siehe Kapitel „Programmübersicht“). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.
■ So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:
- Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
– Reinigen Sie nach jedem Trocknen unbedingt das Flusensieb.
■ Je gerader, glatter und kürzer die Abluftleitung, desto geringer ist der Reibungswiderstand beim Ausblasen der Abluft. Das wirkt sich vorteilhaft auf den Zeit- und Energiebedarf aus.

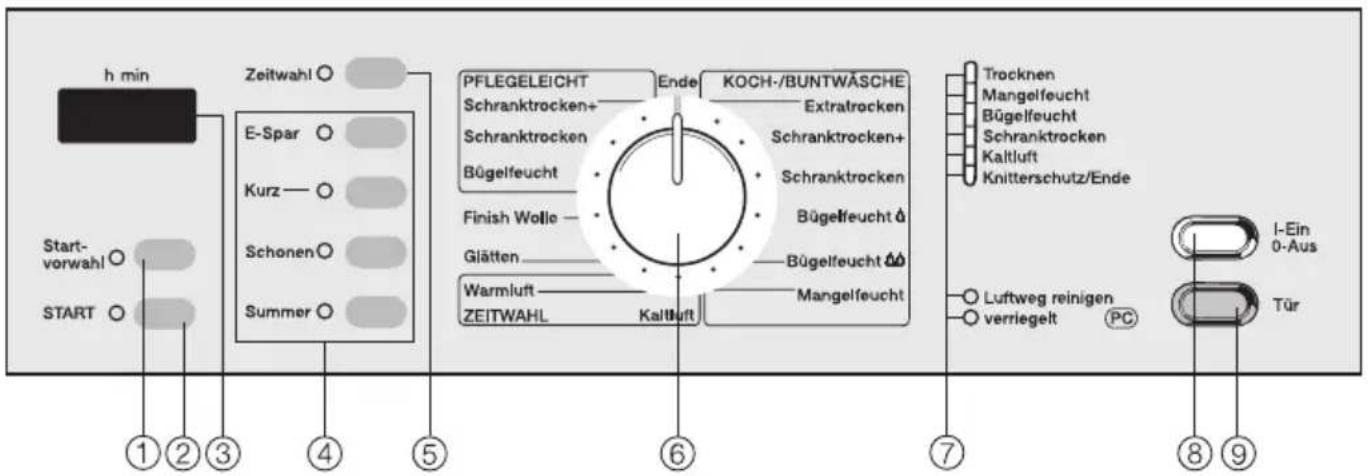

Bedienungsblende / Ausstattungsmerkmale

h min Zeitwahl ○ E-Spar ○ Kurz — ○ Schonen ○ Summer ○ Start- vorwahl ○ START ○ ① ② ③ ④ ⑤ PFLEGELEICHT Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Extratrocken Schranktrocken Schranktrocken+ Bügelfeucht Schranktrocken+ Finish Wolle Bügelfeucht Glätten Bügelfeucht Warmluft Mangelfeucht ZEITWAHL Kallluft Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende I-Ein 0-Aus Luftweg reinigen verriegelt PC Tür ⑧ ⑨

①Taste „Startvorwahl“

zum zeitverzögerten Programmstart um bis zu 24 Stunden.

②Taste „START“

zum Starten des Trockenprogramms. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

③Display

erfüllt mehrere Funktionen, siehe nächste Seite.

④Tasten zum Ein- und Ausschalten der Zusatzfunktionen

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

⑤Taste „Zeitwahl“

zum Wählen der Programmdauer für Warm- oder Kaltluft (max. 2 Stunden).

⑥Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

Die Ringbeleuchtung des Programmwählers erlischt wenige Minuten nach dem Einschalten, solange keine Programmwahl oder kein Programmstart erfolgt, sowie wenige Minuten nach Programmende (Energieeinsparung).

⑦Programmablauf-Kontrollleuchten für die jeweils erreichte Trockenstufe und Prüf-Kontrollleuchten:

die Prüf-Kontrollleuchten sind im Kapitel „Störungshilfen“ erläutert.

⑧Taste „I-Ein/0-Aus“

zum Ein- und Ausschalten / Programm unterbrechen.

⑨Taste „Tür“

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Display

Das Display kann unterschiedliche Funktionen anzeigen:

– die Programmdauer (Restzeit) in Stunden und Minuten;
– bei „Startvorwahl“ die ablaufende Zeit bis zum Programmstart;
– die Programmierfunktionen, wenn Sie diese ein-/ausschalten.

Restzeit-Anzeige im Display bei Koch-/Buntwäsche- und Pflegeleicht-Programmen:

Nach Programmstart errechnet die Elektronik die Restzeit. Solange blinken im Display Balken: === ... === ... === ... . Circa 1 Minute später erscheint die Restzeit, die in Minutenschritten abläuft. Die Restzeit kann bei jedem neuem Programmlauf variieren, weil sie beim Trocknen von diversen Faktoren beeinflusst wird, z. B.: Menge, Art und unterschiedliche Restfeuchte der Textilien; Schwankungen im Elektronetz; veränderte Raumtemperaturen. Deshalb ist die Restzeit als „Schätzwert“ zu betrachten. Damit der „Schätzwert“ möglichst exakt wird, ist dieser Trockner mit einer lernfähigen Elektronik ausgestattet, die sich während der ersten 10-15 Programmläufe auf den Durchschnittswert Ihrer individuellen Wäscheposten einstellt.

Trocknen Sie bei jedem Programmlauf möglichst gleich große Wäscheposten. Bei stark schwankenden Beladungsmengen kann die Restzeit variieren! Eventuell wird dann kurz vor Programmende die Restzeit gestoppt, bis der gewählte Trockengrad erreicht ist.

Programmaktualisierung (Update)

Die mit „PC“ gekennzeichnete Kontrolleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Informationen hierzu finden Sie im Kapitel „Störungshilfen“.

Elektronische Schlossfunktion und Programmierfunktionen

Mit Hilfe des Programmwählers und der Tasten können Sie programmieren:

Elektronische Schlossfunktion

Sie schützt den Trockner vor Fremdbe-nutzung.

Programmierfunktionen

Hiermit können Sie den Trockner Ihren individuellen Bedürfnissen anpassen.

Informationen hierzu finden Sie in den entsprechend lautenden Kapiteln.

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflegesymbol ☐ mit der Zusatzfunktion „Schonen“ trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel „Programmübersicht“ aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Trocknen mit normaler Temperatur
☐ Trocknen mit niedriger Temperatur
☒nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm „Finish Wolle“.

Daunengefüllte Textilien.

Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm „Glätten“.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst „aufrauen“. Behandeln Sie diese Textilien nur im Sonderprogramm „Glätten“.

Gewirkte Textilien (z. B. T-Shirts, Unterwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. bei Oberhemden und Blusen).

Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm „Pflegeleicht Bügelfeucht“.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appre-tureffekt jedoch die doppelte Menge Stärke.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Möglichkeit, dass diese Textilien abfärben und sich andersfarbige Flusen darauf ablagern.

Programm Wäsche-/Trockenstufen	Textilart Hinweis
KOCH-/BUNTWÄSCHE		maximaleBeladungsmenge: 5 kg (1)
Extratrocken	Mehrlagige Textilien, die bei „Schranktrocken+“ nicht durchgetrocknet werden.	Gewirkte Textilien (z. B. T-Shirts, Unterwäsche) nicht „Extratrocken“ trocknen – sie können schrumpfen.
Schranktrocken+	Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Unterwäsche).	-
Schranktrocken^(2)	Gleichartige Textilien aus Baumwolle (z. B. Unterwäsche, Biberbettücher, Frottierwäsche, Säuglingswäsche).	Empfinden Sie die Textilien als zu feucht, dann: - trocknen Sie mit „Warmluft“ nach. - sollten Sie zukünftig „Schranktrocken+“ wählen.
Bügelfeucht	Baumwoll- oder Leinengewebe (z. B. Tisch- und Bettwäsche, gestärkte Wäsche).	-
Bügelfeucht ^(2)		Empfinden Sie die Textilien als zu feucht, wählen Sie zukünftig „Bügelfeucht “.
Mangelfeucht	Baumwoll- oder Leinengewebe, die durch Heißmangeln nachbehandelt werden; gestärkte Wäsche.	Die Wäsche bis zum Mangeln aufrollen, so bleibt sie feucht.

(1)Gewicht der Trockenwäsche
(2)Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Programm Wäsche-/Textilart Hinweis
Trockenstufen
PFLEGELEICHT		maximaleBeladungsmenge: 2,5 kg (1)
Schranktrocken+	Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei „Schranktrocken“ nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen).	Wäsche mindestens 30 Sekunden gut anschleudern.
Schranktrocken^(2)	Pflegeleichte Oberhemden; Tischdecken aus Mischgeweben, wie z. B. Baumwolle/Synthetik.	Wäsche mindestens 30 Sekunden gut anschleudern.
Bügelfeucht	Pflegeleichte Oberhemden, Kittel, Tischdecken aus Mischgeweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen.	Wäsche mindestens 30 Sekunden gut anschleudern. Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch „Sonderprogramme").

(1)Gewicht der Trockenwäsche
(2)Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung nach Norm EN 61121

Programme Wäsche-/Textilart Hinweis
ZEITWAHL max. Beladungsmenge: 5 kg (1)
Warmluft	Einzelne Wäschestücke, wie z. B. Badetücher, Badekleidung, Spültücher. Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungseigenschaften aufweisen.	-
Kaltluft	Textilien, die durchlüftet werden sollen.	-
Sonderprogramme
Pflegeleicht Bügelfeucht	max. Beladungsmenge: 1 kg (1)
	Textilien aus Baumwolle oder Mischgewebe, wie z. B. Oberhemden, Blusen	Textilien werden, abhängig von der Textilart, knitterarm getrocknet.
Finish Wolle	max. Beladungsmenge: 2 kg (1)
	Wolle-Textilien. Wolle-Textilien werden in kurzer Zeit aufgelockert und somit flauschiger. Textilien sofort nach Programmende entnehmen. Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten	max. Beladungsmenge: 2,5 kg (1)
	Baumwoll- oder Leinengewebe. Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik, z. B. Baumwollhosen, Anoraks, Hemden.	Programm zur Reduzierung von Knittern nach vorherigem Schleudern. Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.

(1)Gewicht der Trockenwäsche

① Wäsche sortieren

■ Sortieren Sie die Textilien vor:

- nach Faser-/Gewebeart, - nach gewünschtem Trockengrad, - nach gleicher Größe, - nach gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Reißverschlüsse, Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

② Trockner beladen und einschalten

■ Drücken Sie die Taste „Tür“ und öffnen Sie diese.
■ Legen Sie die Wäsche gut aufge-lockert in die Trommel.

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel „Programmübersicht“.

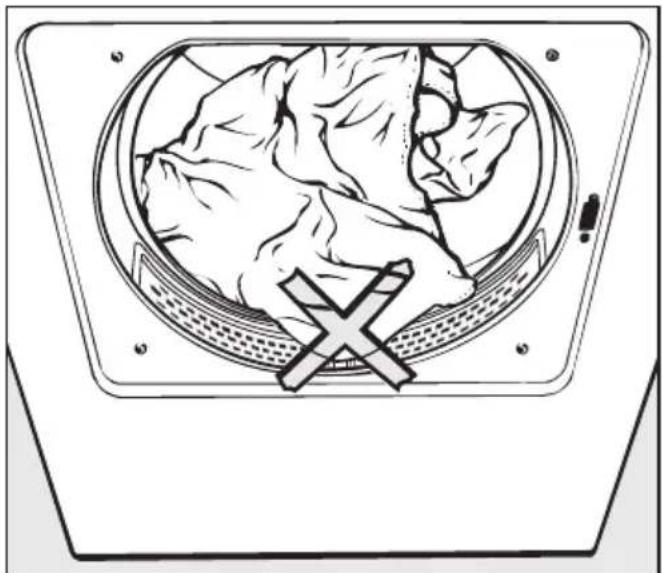

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
■ Drücken Sie zum Einschalten die Taste „I-Ein/0-Aus“.

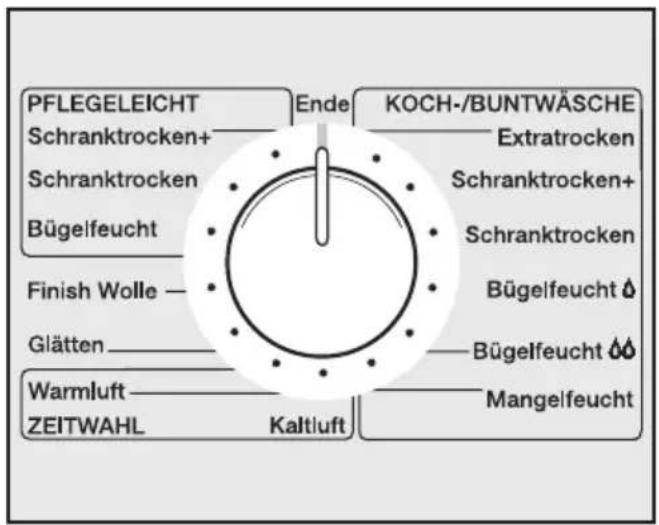

③ Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle — Glätten Warmluft ZEITWAHL Kaltluft Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht Bügelfeucht Mangelfeucht

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

KOCH-/BUNTWÄSCHE und PFLEGELEICHT

Die Elektronik ermittelt in Abhängigkeit von der Wäscherestfeuchte die Programmdauer. Hieraus ergibt sich eine Circa-Trockenzeit, die Sie dem Kapitel „Verbrauchsdaten“ entnehmen können.

Finish Wolle und Glätten

Programmdauer siehe Kapitel „Verbrauchsdaten“.

ZEITWAHL

Wenn Sie Warm- oder Kaltluft wählen, können Sie die Programmdauer selbst bestimmen:

■ Taste „Zeitwahl“ so oft drücken, bis die gewünschte Zeit im Display erscheint.

Die Anwahl erfolgt von:

• 15-30 Min. in 5-Minuten-Schritten
• über 30 Min. in 10-Min.-Schritten.
  Permanentes Drücken lässt die Zeit bis zu 2 Stunden hochlaufen und wieder mit 15 Minuten beginnen.

④ Zusatzfunktion(en) wählen

E-Spar O Kurz— O Schonen O Summer O

■ Drücken Sie die Taste der erwünschten oder erforderlichen Zusatzfunktion(en).

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrollleuchte erlischt beim Loslassen der Taste.

Bei unzweckmäßiger Kombination der Zusatzfunktionen (z. B. „Kurz“ und „Schonen“) akzeptiert die Elektronik nur die zuletzt gewählte Zusatzfunktion.

E-Spar

Für einen reduzierten Energieverbrauch bei höheren Umgebungstemperaturen ab 25°C.

Der optimale Einsparungseffekt lässt sich bei höheren Umgebungstemperaturen und geringer Luftfeuchte (z. B. an einem trockenen Sommertag) erzielen.

– Durch die niedrigere Heizleistung verlängert sich die Programmdauer.

Kurz

Zum Trocknen unempfindlicher Textilien.

– Durch die erhöhte Heizleistung verkürzt sich die Programmdauer.

Schonen

Zum Trocknen empfindlicher Textilien mit dem Pflegesymbol ☐ (z. B. aus Acryl) mit niedriger Temperatur.

– Durch die niedrigere Heizleistung verlängert sich die Programmdauer.

Summer

Nach Programmende ertönt wiederholend ein Signal.

■ Der Summer kann nach Programmstart ein-/ausgeschaltet werden.

Die Summerlautstärke (gleichzeitig die Summertonhöhe) können Sie vor Programmstart ändern:

■ Programm wählen.

■ Taste „Summer“ solange drücken (die Kontrollleuchte „Summer“ muss leuchten), bis die erwünschte Lautstärke/Tonhöhe eingestellt ist.

⑤ Startvorwahl wählen

Falls erwünscht, können Sie nach Programmwahl den Start um 30 Minuten (30) bis zu 24 Stunden (24h) verzögern.

Start- vorwahl ○

- Drücken Sie die Taste „Startvorwahl“ so oft, bis die gewünschte Zeit im Display erscheint: - b i s 10h in 30-Minuten-Schritten. - über 10h in Stundenschritten. Permanentes Drücken lässt die Zeit bis zu 24h hochlaufen.

Startvorwahl löschen:

■ Drücken Sie die Taste „Startvorwahl“ beim Stand 24h ;

oder, wenn „START“ gedrückt ist:

■ Programmwähler auf „Ende“ stellen.

Nach Drücken der Taste „START“ läuft die gewählte Zeit so ab:

- ü ber 10h in Stundenschritten.

- unter 10h in Minutenschritten.

Nach abgelaufener Startvorwahlzeit beginnt das Trocknen. Circa 1 Minute später erscheint im Display die Restzeit.

⑥ Programm starten

■ Drücken Sie die Taste „START“.

Die Heizphase beginnt und rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte „Kaltluft“ leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

⑦ Programmende

Bei Programmende leuchtet die Kontrollleuchte „Knitterschutz/Ende“. Im Display erscheint: 0.

Wenn Sie nach Programmende die Textilien nicht sofort entnehmen, schließt sich der Knitterschutz an: die Trommel dreht sich in Intervallen, damit werden Knitterfalten in der Wäsche vermieden.

■ Drücken Sie die Taste „Tür“ zum Öffnen.
■ Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■ Reinigen Sie nach jedem Trocknen das Flusensieb in der Türkappe (siehe Kapitel „Reinigung und Pflege“).
- Drücken Sie nach jedem Trocknen zum Ausschalten die Taste „I-Ein/0-Aus“.
■ Schließen Sie nach jedem Trocknen die Tür.

Zusätzlicher Hinweis

... zur Kontrollleuchte „Luftweg reinigen“

Diese Kontrollleuchte zeigt an, dass der Trockner nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

– das Flusensieb in der Türkappe ist verstopft;
– die Abluftleitung und/oder ihre Mündung ist verstopft;

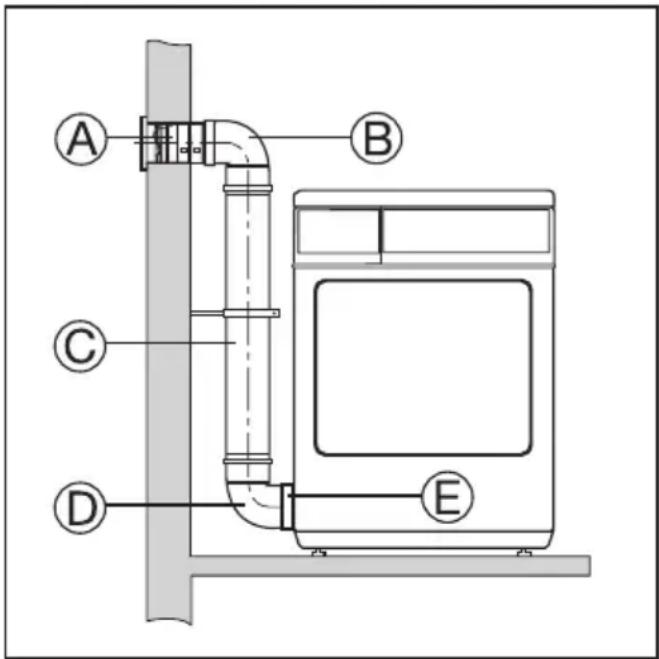

– die Abluftleitung ist sehr lang (Hinweise zu Länge und Durchmesser der Abluftleitung im Kapitel „Installation der Abluftleitung“). Können Sie die Abluftleitung nicht verkürzen, so erinnert Sie die Kontrollleuchte „Luftweg reinigen“ daran, dass nach jedem Trockengang das Flusensieb gereinigt werden muss.

... zur Memory-Funktion

Durch die Programmierfunktion „Memory-Funktion“ merkt sich die Elektronik die Zusatzfunktionen, die zum aktuellen Programm gewählt wurden. Beim nächsten Programmlauf werden sie automatisch zugeschaltet.

Kurzanweisung

Empfehlung:

Es ist ratsam, sich mit der Handhabung des Trockners vertraut zu machen. Bitte lesen Sie deshalb die ausführlichen Abschnitte zu Beginn dieses Kapitels.

① Wäsche sortieren

② Trockner beladen und einschalten

■ Drücken Sie die Taste „Tür“ und öffnen Sie diese.
■ Füllen Sie die Textilien ein.
■ Schließen Sie die Tür.
■ Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ ein.

③ Programm wählen

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Bei ZEITWAHL (Warm- oder Kaltluft):

- Drücken Sie die Taste „Zeitwahl“ so oft, bis die gewünschte Zeit im Display erscheint.

Die Punkte ④ und ⑤ können, müssen aber nicht gewählt werden.

④ Zusatzfunktion(en) wählen

■ Drücken Sie die Taste der erwünschten oder erforderlichen Zusatzfunktion(en).

⑤ Startvorwahl wählen

■ Drücken Sie die Taste „Startvorwahl“ so oft, bis die gewünschte Zeit im Display erscheint.

⑥ Programm starten

■ Drücken Sie die Taste „START“.

⑦ Programmende

– die Kontrollleuchte „Knitterschutz/Ende“ leuchtet.

- im Display erscheint: 0.

■ Öffnen Sie die Tür und entnehmen Sie die Textilien.

- Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“ und schließen Sie die Tür.

Wird der Programmwähler nach Programmstart verstellt, so beeinflusst das nicht den Programmablauf. Die Kontrollleuchte „Knitterschutz/Ende“ blinkt. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Nach Programmstart können nicht mehr alle Zusatzfunktionen ein- oder ausgeschaltet werden (siehe Kapitel „So trocknen Sie richtig“).

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus.

Weitertrocknen:

■ Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ ein.

Das Programm wird fortgesetzt, solange die Kaltluftphase nicht erreicht wurde.

Programm abbrechen und neu-es Programm wählen

■ Stellen Sie den Programmwähler auf „Ende“.

Wenn nur noch die Kontrollleuchte „Knitterschutz/Ende“ leuchtet, ist das Programm abgebrochen.

■ Programmwähler auf das gewünschte Programm stellen.

■ Eventuell Zusatzfunktionen an- oder abwählen.

■ Taste „START“ drücken.

Nachlegen oder Entnehmen von Textilien

■ Drücken Sie die Taste „Tür“ und öffnen Sie die Tür.
■ Jetzt können Sie z. B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■ Tür schließen.
■ Taste „START“ drücken.

– Das Programm wird fortgesetzt.

– Die jetzt im Display angezeigte Restzeit weicht möglicherweise von der tatsächlichen Trockenzeit ab.

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion kann kein Programm gestartet werden.

Die folgende mit Zahlen (1, 2, 3...) gekennzeichnete Bedienreihenfolge müssen Sie einhalten.

Bitte gehen Sie schrittweise so vor:

Schlossfunktion einschalten

① Die Tür ist geschlossen und der Programmwähler steht auf „Ende“.
② Trockner einschalten.
③ Taste „E-Spar“ drücken und während der Schritte ④ bis ⑥ gedrückt halten.
4 Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf „KOCH-/BUNTWÄSCHE Schranktrocken“ drehen.
5 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „Ende“ drehen.
6 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „PFLEGELEICHT Bügelfeucht“ drehen.
Die Kontrollleuchte „verriegelt“ blinkt.
⑦ Taste „E-Spar“ loslassen.
Die Schlossfunktion ist eingeschaltet.
⑧ Trockner ausschalten.

Schlossfunktion ausschalten

■ Wiederholen Sie die Schritte ①-⑦.

Die Kontrollleuchte „verriegelt“ erlischt nach Schritt 6.

Höherer Trockengrad (P1)

Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben jedoch mit dieser Programmierfunktion die Möglichkeit, in den Koch-/Buntwäsche- und Pflegeleicht-Programmen die Wäsche etwas trockner zu bekommen - wenn Sie es wünschen.

Diese Programmierfunktion ist werkseitig nicht eingeschaltet. Sie kann eingeschaltet werden.

Programmieren und Speichern

Die Programmierfunktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position „Ende“.

① Halten Sie die Tasten „Kurz“ und „Schonen“ gleichzeitig gedrückt und ...
2... schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ ein.
③ Lassen Sie alle Tasten los.

- im Display erscheint: „P“.

- die Kontrollleuchten „Trocknen“ und „Kaltluft“ blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Ex-tratrocken.
⑤ Im Display blinkt links abwechselnd die Zahl der Programmierfunktion mit dem P: P... 1... P... 1...

Die rechte Ziffer leuchtet permanent und bedeutet:

$$ \mathbf {0} = \text { H\"{o } herer Trockengrad aus} $$

$$ 1 = \text { H\"{o } herer Trockengrad ein} $$

6 Durch Drücken der Taste „START“ schalten Sie die rechte Ziffer von 0 auf 1 = Einschalten oder von 1 auf 0 = Ausschalten um.
⑦ Schalten Sie mit der Taste „I-Ein/0-Aus“ den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.
■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Memory-Funktion (P3)

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Diese Programmierfunktion ist werkseitig eingeschaltet. Sie kann ausgeschaltet werden.

Programmieren und Speichern

Die Programmierfunktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position „Ende“.

① Halten Sie die Tasten „Kurz“ und „Schonen“ gleichzeitig gedrückt und ...
2... schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ ein.
③ Lassen Sie alle Tasten los.

- im Display erscheint: „P“.

- die Kontrollleuchten „Trocknen“ und „Kaltluft“ blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Schrank-trocken.
5 Im Display blinkt links abwechselnd die Zahl der Programmierfunktion mit dem P: P... 3... P... 3... .

Die rechte Ziffer leuchtet permanent und bedeutet:

$$ \mathbf {0} = \text { Memory - Funktion aus } $$

$$ 1 = \text { Memory - Funktion ein } $$

6 Durch Drücken der Taste „START“ schalten Sie die rechte Ziffer von 0 auf 1 = Einschalten oder von 1 auf 0 = Ausschalten um.
⑦ Schalten Sie mit der Taste „I-Ein/0-Aus“ den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.
■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Knitterschutz (P4)

Nach Programmende dreht sich die Trommel für ca. 60 Minuten in Intervallen (außer bei Finish Wolle), um Knitterfalten in der Wäsche zu vermeiden.

Der Knitterschutz

• ist werkseitig eingeschaltet. Er kann ausgeschaltet werden.
  – sollte immer eingeschaltet bleiben, wenn Sie nach Programmende die Textilien nicht sofort entnehmen.

Programmieren und Speichern

Die Programmierfunktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
– Der Programmwähler steht auf Position „Ende“.

① Halten Sie die Tasten „Kurz“ und „Schonen“ gleichzeitig gedrückt und ...
2... schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ ein.
③ Lassen Sie alle Tasten los.

• im Display erscheint: „P“.
• die Kontrollleuchten „Trocknen“ und „Kaltluft“ blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Bügel-feucht △.

5 Im Display blinkt links abwechselnd die Zahl der Programmierfunktion mit dem P: P... 4... P... 4... .

Die rechte Ziffer leuchtet permanent und bedeutet: 0 = Knitterschutz aus 1 = Knitterschutz ein

6 Durch Drücken der Taste „START“ schalten Sie die rechte Ziffer von 0 auf 1 = Einschalten oder von 1 auf 0 = Ausschalten um.

⑦ Schalten Sie mit der Taste „I-Ein/0-Aus“ den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.
■ Schalten Sie den Trockner aus.
Die Kontrolle ist beendet.

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

■ Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

■ Streifen Sie die Flusen von der Siebfläche mit Ihren Fingern ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe. Beim Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste.

Ebenfalls ist eine Reinigung mit dem Staubsauger möglich.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe und schließen Sie die Tür.

Ist das Flusensieb stark verklebt oder verstopft, sollten Sie es unter fließendem heißen Wasser reinigen.

■ Schütteln Sie das Flusensieb nach der Nassreinigung gründlich aus, bis keine Tropfen mehr sichtbar sind.
■ Trocknen Sie das Flusensieb mit Vorsicht gründlich ab.
■ Schieben Sie es richtig herum bis zum Anschlag in die Türkappe ein.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Reinigen Sie . . . . . . Gehäuse und Bedienungs- blende: mit mildem Reinigungsmittel oder Seifenlauge; . . . Trommel und andere Geräteteile aus Edelstahl: mit geeignetem Edel- stahl-Putzmittel.

Keine Scheuermittel, keine lösemittelhaltigen Reiniger und keine Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben.

In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer

Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Störung	mögliche Ursache	Behebung
Der Trockner geht nach dem Einschalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar feststellen.	Haben Sie die Bedienreihenfolge eingehalten (Kapitel „So trocknen Sie richtig“)?
		Ist der Netzstecker eingesteckt?
		Ist die Tür richtig geschlossen?
		Ist die Sicherung in Ordnung?
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.		Beim nächsten Waschen ein Weichspülmittel im letzten Spülgang zugeben. Die statische Aufladung kann so vermindert werden.

Störungshilfen

Störung	mögliche Ursache	Behebung
Es haben sich Flu-sen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen und Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden im Flusensieb aufgefangen und können leicht entfernt werden (siehe Kapitel „Reinigung und Pflege“).
Die Wäsche wurde unzureichend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Programmlauf ein geeignetes Programm (siehe Kapitel Programmübersicht).
Die Trommelbeleuchtung leuchtet nicht.	Das muss keine Störung sein.	Sie leuchtet nur bei geöffneter Tür, wenn der Trockner eingeschaltet ist. Sie erlischt nach einiger Zeit, wenn die Tür geöffnet bleibt. Das spart Energie.
	Die Glühlampe ist eventuell defekt.	Die Glühlampe können Sie auswechseln: siehe am Ende dieses Kapitels.
Die Ringbeleuchtung des Programmwählers leuchtet nicht.	Das ist keine Störung. Sie leuchtet beim Trocknen und erlischt kurz nach Programmende.
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Luftzufuhr ist unzureichend (z. B. in einem kleinen Raum).	Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmen kann.
	Die Wäsche war ungenügend ausgeschleudert.	Schleudern Sie die Wäsche im Waschautomaten zukünftig mit maximaler Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse wurde der Feuchtegrad der Wäsche nicht exakt ermittelt.	Wählen Sie zum Nachtrocknen das Zeitwahlprogramm.
	Das Flusensieb ist verstopft.	Reinigen Sie das Flusensieb.
	Die Abluftleitung oder deren Mündung (z. B. Fenstergitter, Mauerrohr) ist verstopft.	Kontrollieren Sie, ob die Abluftleitung oder deren Mündung verstopft ist.

Prüf- und Störungsmeldungen, die durch Kontrollleuchten angezeigt werden:

Störung	mögliche Ursache	Behebung
Die Kontrollleuchte „verriegelt“ blinkt nach Einschalten des Trockners, und kein Programm kann gestartet werden.	Die Schlossfunktion ist eingeschaltet.	Wenn Sie trocknen wollen, müssen Sie die Schlossfunktion ausschalten (siehe Kapitel „Elektronische Schlossfunktion”).
Die Kontrollleuchte „Luftweg reinigen“ leuchtet.	Das Flusensieb ist verstopft.	Reinigen Sie das Flusensieb (Kapitel „Reinigung und Pflege“).
	Die Abluftleitung ist verstopft oder deren Mündung (z. B. Fenstergitter, Mauerrohr) ist verstopft oder zugestellt.	Kontrollieren Sie, ob die Abluftleitung oder deren Mündung verstopft ist.
	Die Belüftung ist unzureichend (z. B. in einem kleinen Raum).	Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmt.
		Die Prüfmeldung wird durch das Öffnen der Tür wieder gelöscht.
Die Kontrollleuchte „Luftweg reinigen“ leuchtet nach Reinigung des Flu-sensiebes noch immer.	Die Abluftleitung ist sehr lang.	Beim Berechnen der Abluftleitung auf Länge und Durchmesser achten! Siehe zusätzliche Anmerkung im Kapitel „So trocknen Sie richtig“.
		Bei sehr langer Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen.

Prüf- und Störungsmeldungen, die durch Kontrollleuchten angezeigt werden:

Störung	mögliche Ursache	Behebung
Das Programm wird abgebrochen und die Kontrollleuchte „Luftweg reinigen“ blinkt.	Die möglichen Ursachen und deren Behebung sind auf der vorherigen Seite (Die Kontrollleuchte „Luftweg reinigen“ leuchtet) beschrieben.
	Die Ursache lässt sich nicht unmittelbar feststellen.	- Schalten Sie den Trockner aus.- Schalten Sie den Trockner ein und starten Sie erneut ein Programm.Wird das Programm wieder abgebrochen und die Kontrollleuchte „Luftweg reinigen“ blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
Die Kontrollleuchte „Knitterschutz/Ende“ blinkt beim Trocknen.	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab.	Stellen Sie das ursprünglich gewählte Programm ein: die Kontrollleuchte erlischt.
Das Programm wird abgebrochen und die Kontrollleuchte „Mangelfeucht“ oder „Bügelfeucht“ blinkt, der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Schalten Sie den Trockner aus.- Schalten Sie den Trockner ein und starten Sie erneut ein Programm.Wird das Programm wieder abgebrochen und eine Kontrollleuchte blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
Prüf- und Störungsmeldungen, die durch Kontrollleuchten oder im Display angezeigt werden:
Störung	mögliche Ursache	Behebung
Nach Programmstart blinken im Display Balken:„=== ... === ... == ...“.	Das ist keine Störung. Die	Elektronik errechnet die Restzeit des Trockenprogramms (siehe Kapitel „Gerätebeschreibung“).
Das Programm wird abgebrochen, die Kontrollleuchte „Knitterschutz/Ende“ leuchtet und im Display erscheint „0“.	Das ist keine Störung. Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm (Warmluft) trocknen.
Kurz vor Programmende wird die Restzeit im Display bei „6“ gestoppt. Zusätzlich blinken Balken (-5 ... -5 ...), das Gerät trocknet aber weiter.	Das ist keine Störung. Es wurde ein größerer Wäscheposten getrocknet als bei den letzten Programmläufen. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen!	Der Trockenvorgang ist noch nicht abgeschlossen. Das Programm benötigt mehr Zeit als die Elektronik zu Beginn des Programms ermittelt hat. Die Zeit wird solange gestoppt, bis der gewählte Trockengrad erreicht ist.

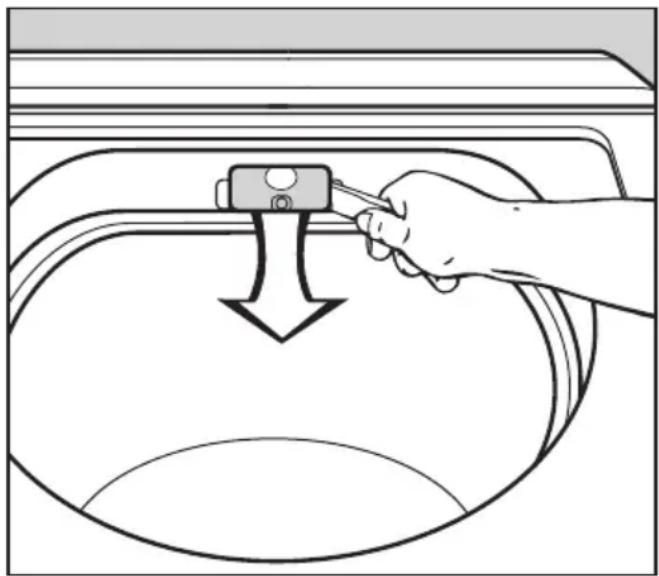

Glühlampe für die Trommelbeleuchtung auswechseln

■ Öffnen Sie die Tür.

Trockner vom Elektronetz trennen.

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluss verursachen.

■ Setzen Sie den Öffner seitlich unter den Rand der Abdeckung an.
■ Klappen Sie durch eine Drehbewegung Ihres Handgelenks die Abdeckung nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie

– Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst unter der Telefonnummer:

D 0800 22 44 666

A Salzburg [phone]

[phone]

Wien (01) 68095-300

L49711-20

4 97 11-22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (Update)

Die mit „PC“ gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.

Vorderansicht

1 2 3 4 5

1 Abluftanschluss: die Abluftleitung kann wahlweise hinten (werkseitig geöffnet), rechts oder links installiert werden
2 Netzanschlussleitung
3 Bedienungsblende
4 Tür
5 Vier höhenverstellbare Schraubfüße

Trockner ausrichten

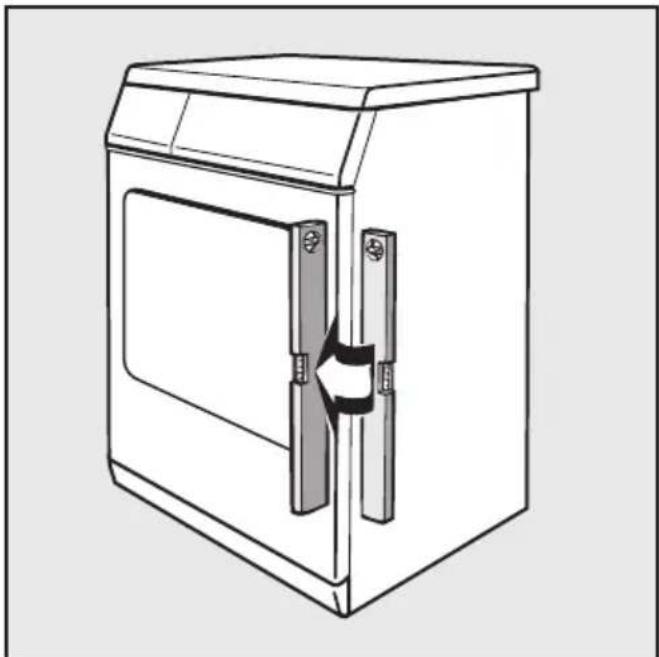

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport.

Nutzen Sie für den Transport des Trockners, vom Verpackungsboden zum Aufstellungsort, die vorderen Gerätefüße und den hinteren Deckelüberstand.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Zwischen Trocknerunterseite und Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsort

Die Montage des Unterbausatzes ^ und des Zwischenbausatzes ^ müssen von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Unterbau unter eine Arbeitsplatte

Berücksichtigen Sie den Platzbedarf des Abluftrohres bei der Festlegung der Seiten- und Wandabstände.

• Ein Unterbausatz* ist erforderlich. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Geräte-deckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.
• Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.
• Verwenden Sie den Flachkanal*, wenn für ein Abluftrohr nicht genug Platz vorhanden ist.
• Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann es zu einer Verlängerung der Laufzeit kommen.

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

Die mit * markierten Teile erhalten Sie im Miele Fachhandel oder beim Miele Kundendienst.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung (ca. 1,60 m Länge) und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Abluftleitung installieren

Die beim Trocknen entstehende feuchte Abluft muss durch eine Abluftleitung nach Außen geführt werden.

Der Trockner darf nur mit einer installierten Abluftleitung betrieben werden.

Die Abluftleitung kann installiert werden:

– an der Rückseite (der Anschluss ist werkseitig geöffnet) oder
- an der linken Seitenwand oder
– an der rechten Seitenwand.

Vermeiden Sie:

– lange Abluftleitungen;
– viele und enge Bögen oder Biegungen;
So können Sie eine niedrige Trockenleistung und einen hohen Zeit- und Energiebedarf vermeiden.

Verwenden Sie:

– flexible Abluftschläuche;
- Kunststoffrohre;
- verzinkte Blechrohre;
mit einem Durchmesser von mindestens ∅ 100 mm.

■ Prüfen Sie vor der Installation der Abluftleitung, ob Länge und Durchmesser in Ordnung sind.
Beachten Sie hierzu in diesem Kapitel den Abschnitt „Abluftleitung berechnen“.

Für die Dauer der Installation der Abluftleitung den Netzstecker nicht einstecken.

Der Trockner darf nicht an fremdgenutzte Kamine angeschlossen werden.

■ Die Mündung der Abluftleitung (z. B. ein Mauerrohr) müssen Sie so anordnen, dass die feuchte Abluft . . .
... nicht wieder angesaugt werden kann.
... keine baulichen Schäden oder unzumutbare Belästigungen verursachen kann.

■ Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen. Deshalb müssen Sie beim Trocknen für eine ausreichende Raumbelüftung sorgen, zum Beispiel durch eine der Maßnahmen:

• Fenster öffnen;
• unverschließbare Belüftungsöffnungen in der Außenwand;
• Fensterschalter. Der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

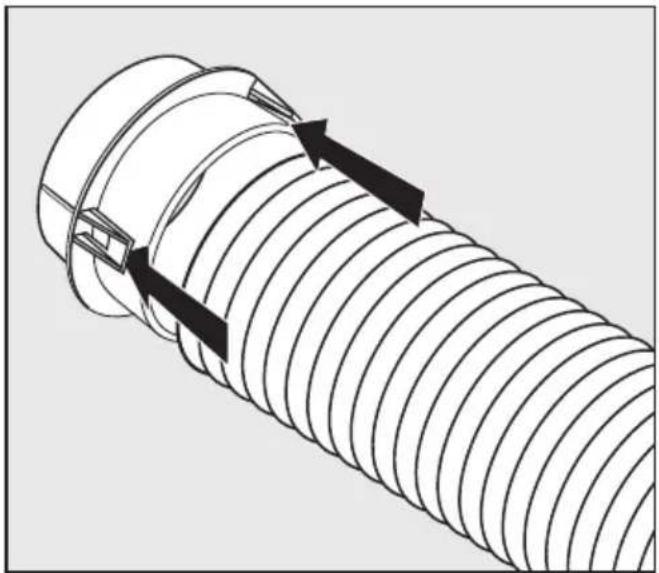

■ Für die Installation einer flexiblen Abluftleitung ist dem Trockner ein Adapter (∅ 100 mm) beigefügt. Der Adapter wird in die Abluftöffnung des Trockners gesteckt.

Ferner erhalten Sie beim Miele Fachhandel oder Miele Kundendienst:

- Abluftschlauch, flexibel oder Abluftschlauch, hoch-flexibel.

- Übergangsstück (∅ 100 mm) zum Installieren eines Rohres. Das Übergangsstück wird in die Abluftöffnung des Trockners gesteckt.

Installation an der linken oder rechten Seite des Trockners


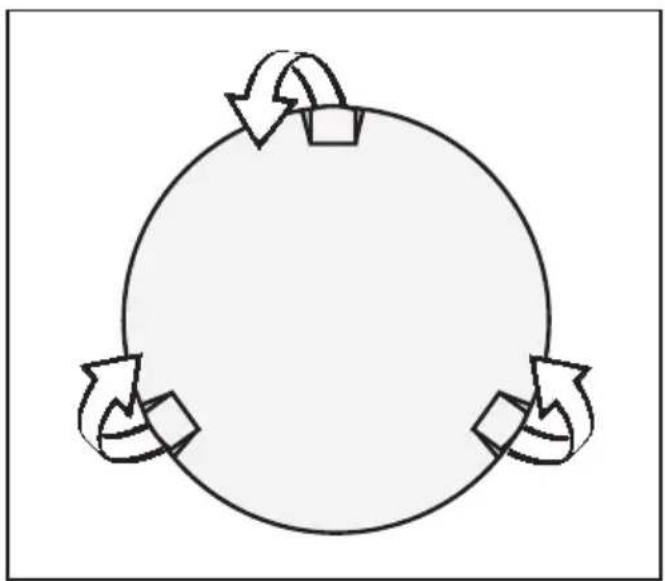

■ Entnehmen Sie die seitliche Kappe und verschließen Sie mit ihr die Abluftöffnung an der Rückseite.

Drücken Sie die Kappe fest an, sonst kann sie beim Trocknen herausfallen.

Abluftleitung berechnen

Die Abluftleitung bietet der Abluft einen Reibungswiderstand:

• Je gerader, glatter und kürzer die Abluftleitung (in Abhängigkeit vom Durchmesser), desto geringer ist der Reibungswiderstand.
• Bögen, Biegungen, Rückstauklappe oder Mauerrohr bieten größere Reibungswiderstände als gerade Rohre.

Für den Reibungswiderstand der unterschiedlichen Bauteile wird die Zusatzrohrlänge in Form eines Meter-Wertes (Tabelle I) angenommen.

Die Gesamtrohrlänge ergibt sich aus der tatsächlichen Länge der geraden Abluftleitung und der Zusatzrohrlänge.

Ein grösserer Rohrdurchmesser vermindert den Reibungswiderstand. Er muss mit zunehmender Gesamtrohrlänge grösser werden (Tabelle II).

■ Gehen Sie so vor:

1. Zusatzrohrlänge berechnen: Anzahl der Bauteile (Tabelle I) ermitteln und deren Zusatzrohrlängen zusammenzählen.
   Beachten Sie die Zusatzrohrlänge (Tabelle I, vorletzte Zeile).

Abluftleitung links/rechts:

1. Gesamtrohrlänge berechnen: zur soeben berechneten Zusatzrohrlänge die Länge der geraden Abluftleitung zuzählen.

2. Aus Tabelle II den erforderlichen Rohrdurchmesser ablesen.

Tabelle II

Gesamtrohrlänge Rohrdurchmesser ∅
0 - 20 m	100 mm
20 - 40 m	125 mm
40 - 100 m	150 mm

Tabelle I
Bauteile Zusatzrohrlänge

	∅ 100 mm	∅ 125 mm	∅ 150 mm
Flexible Rohrbiegung 45° (Biegeradius = 0,25 m)	0,3 m	0,3 m	0,4 m
Flexible Rohrbiegung 90° (Biegeradius = 0,25 m)	0,6 m	0,6 m	1,0 m
Knie 45°	0,7 m	0,8 m	1,0 m
Knie 90°	2,4 m	3,3 m	3,7 m
Segment, 2 Rundnähte 45°	0,7 m	0,8 m	0,9 m
Segment, 3 Rundnähte 90°	1,1 m	1,2 m	1,4 m
Faltenrohrbogen 90° 0,8 m 0,9 m 1,1 m
Rückstauklappe* 14,3 m
Mauerrohr* oder Fensteranschluss* mit - Gittereinsatz	3,8 m
- Rückstauklappe	1,5 m
Flachkanal* 11,0 m
Abluftleitung links/rechts 1,0 m 1,0 m 1,0 m

(die mit * gekennzeichneten Teile erhalten Sie beim Miele Fachhandel/Miele Kundendienst)

Beispiel zum Berechnen der Abluftleitung

A B C D E

Bauteile Zusatzrohrlänge

Ⓐ Mauerrohr mit Gittereinsatz . . . 3,8 m (Ø 100 mm)
⑧ Knie 90° (∅ 100 mm).... 2,4 m
© gerades Rohr. 0,5 m (0,5 m lang, ∅ 100 mm)
⑭ Knie 90° (∅ 100 mm)....2,4 m
⑤ Abluftleitung links. 1,0 m
Gesamtrohrlänge 10,1 m

Ergebnis:

der Rohrdurchmesser von ∅ 100 mm ist ausreichend, denn die Gesamtrohrlänge ist kürzer als die vorgegebene Gesamtrohrlänge von 20 m in der Tabelle II.

Anmerkung

Die Trockenzeit und der Energieverbrauch bleiben bis zu einer Gesamtrohrlänge von 20 Metern (bei einem Durchmesser von 100 mm) gleich. Darüber steigen sie geringfügig an. Die Funktion des Trockners wird durch grössere Gesamtrohrlängen nicht eingeschränkt, wenn Sie den notwendigen Rohrdurchmesser (Tabelle II) beachten.

Installationsbeispiele

Die feuchte Abluft können Sie durch ein Mauerrohr* oder einen Fensteranschluss* ins Freie führen.

Die mit * markierten Teile erhalten Sie im Miele Fachhandel oder beim Miele Kundendienst.

Mauerrohr* (mit Zubehör)

1. Gitterrahmen
2. Rohr
3. Anschlussstutzen
4. Gittereinsatz
5. Rückstauklappe } wahlweise
6. Holzschraube
7. Mauerdübel

Direktanschluss an das Mauerrohr\*

Ein flexibler Distanzring* ist erforderlich.

32 148 92 10 11 850

100 10 11 575 595 485,5

1. Mauerrohr*
2. Flexibler Distanzring*

■ Stecken Sie den Distanzring auf den Anschlussstutzen am Mauerrohr und schieben Sie den Trockner an die Wand.

Mauerrohr\*-Anschluss mit Kunststoff-Abflussrohr

Übergangsstücke* sind erforderlich.

10 12 120 92 13 12

1. Mauerrohr*
2. Übergangsstück* (für ein Rohr mit Aussendurchmesser 110 mm)
3. Kunststoff-Abflussrohr, Durchmesser DN 100

Abluftkamin-Anschluss mit flexiblem Abluftschlauch\*

10 3° 120 92 15 16

1. Rohr mit Anschlussstutzen (= Einzelteile vom Mauerrohr*)
2. Abluftkamin, feuchtigkeitsisoliert (stellen Sie sicher, dass der Kamin nicht anderweitig genutzt wird, z. B. als Rauch-/Abgaskamin oder zur Entlüftung von Räumen mit Feuerstätten!)
3. Adapter (Zubehör) für flexiblen Abluftschlauch ∅ 100 mm

Fensteranschluss* (mit Zubehör)

4 9 8 125-130 Ø 5 1

1. Gitterrahmen 4. Gitter
2. Rückstauklappe 8. Klemmstück (4x)
3. Linsenblechschrauben (4x)

Fensteranschluss* mit flexiblem Abluftschlauch*

17 120 92 16

1. Fensteranschluss* (in Plexiglasscheibe eingesetzt)

2. Adapter (Zubehör) für flexiblen Abluftschlauch ∅ 100 mm

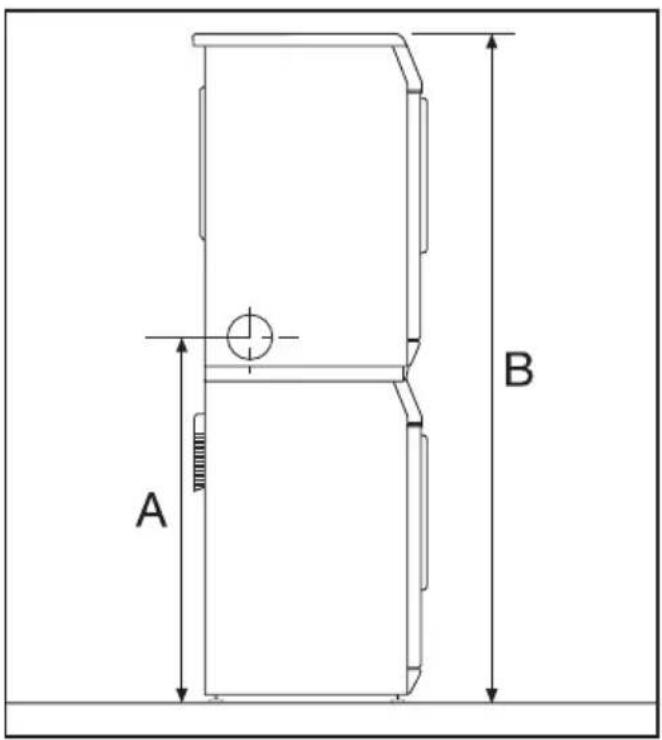

Wasch-Trocken-Säule

A B

C D

Zwischenbausatz* ohne Arbeitsplatte:
A/C = 94,2 cm B/D = 170,0 cm
Zwischenbausatz* mit Arbeitsplatte:
A = 92.8 cm B = 168.6 cm
C = 96,0 ~cm D = 171,8 ~cm

Mehrfachinstallationen

R 10 D

Installieren Sie pro Trockner eine Rückstauklappe (R) direkt an die Sammelleitung. Hierfür ist Miele Sonderzubehör* (siehe Abbildung rechts) erforderlich. So vermeiden Sie Geruchsübertragung und Kondenswasserbildung in den nicht betriebenen Trocknern.

Bei Installation von bis zu 5 Geräten an eine Sammelleitung muss der Rohr-durchmesser (D) gemäß Tabelle III vergrößert werden.

Tabelle III

Anzahl der Geräte	Vergrößerungsfaktor für den Rohrdurchmesser aus Tabelle II
2	1,00
3	1,25
4-5	1,50

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluss an die Sammelleitung
2 R ückstauklappe*
3 z u s ätzlicher Adapter*
4 Abluftschlauch*

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Programme Beladungs- menge kg U/min		Endschleuderstufe (im Haushalts-waschautomaten) kWh Minuten	Energie Trockenzeit (einschl. Abkühlzeit)
KOCH-/BUNTWÄSCHE
Extratrocken	5,0 1200	14001600	3,203,052,80	767367
Schranktrocken +	5,0 1200	14001600	2,702,602,30	666357
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,30 79
Schranktrocken	5,0 1200	14001600	2,602,452,20	636054
Bügelfeucht ^(1)	5,0 800 (70 % Restfeuchte) 2,60 69
Bügelfeucht ^5,0 1200		14001600	1,901,801,50	524942
Mangelfeucht	5,0 1200	14001600	1,501,401,15	423933
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000 (50 % Restfeuchte) 1,15 33
Bügelfeucht	2,5 1000 1,00 30
Sonderprogramme
Finish Wolle	2,0 - 0,20	3
Glätten	2,5 - 0,30	8

Werte ermittelt nach Norm EN 61121
(1) Prüfprogramm nach EN 61121

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 85 cm (verstellbar +0,7/-0,7 cm)

Höhe für Unterbau 82 cm

Breite 59,5 cm

Tiefe 58 cm

Gewicht 48 kg

Trommelinhalt 100 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Energieverbrauch siehe Kapitel „Verbrauchsdaten“

Erteilte Prüfzeichen Funkschutz, VDE

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de

T-Online *6 38 00#
