BEDIENUNGSANLEITUNG Vitality t 200 c MIELE

Gebrauchsanweisung Kondenstrockner Vitality T 200 C

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Inhalt

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 7

Entsorgung der Transportverpackung....7

Entsorgung des Altgerätes 7

Energie einsparen 7

Bedienungsblende 8

Wäschehinweise 9

Programmübersicht 10

So trocknen Sie richtig 13

① Wäsche sortieren.... 13
② Trockner beladen und einschalten 13
3 Programm wählen 14
4 Programm starten 14

Programm umwählen 15

Programm unterbrechen....15

Nachlegen / Entnehmen von Textilien. 15

Programm abbrechen....15

5 Programmende 15

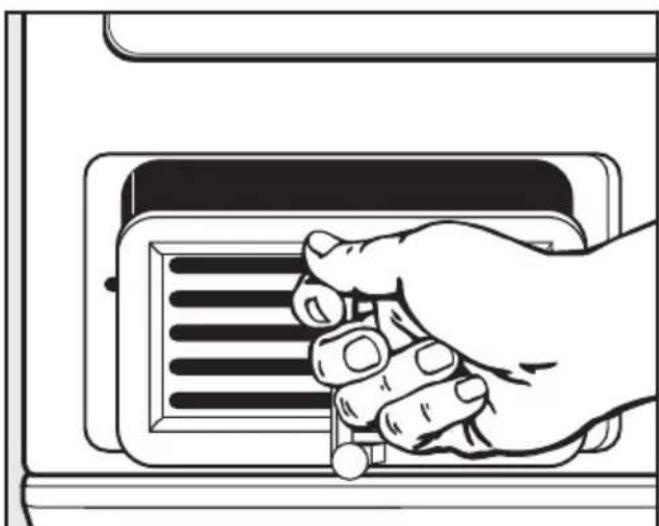

Reinigung und Pflege 16

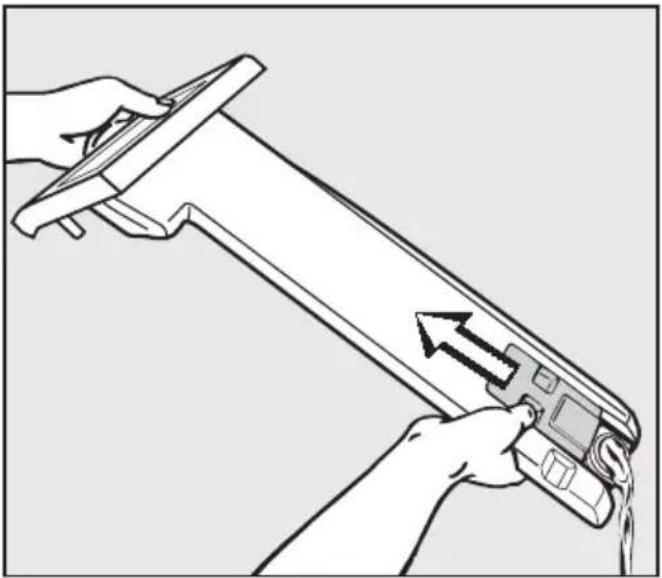

Kondenswasserbehälter entleeren 16

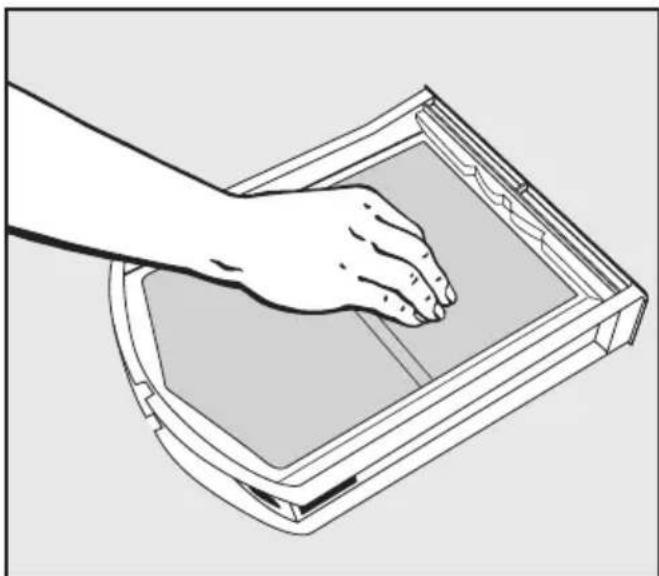

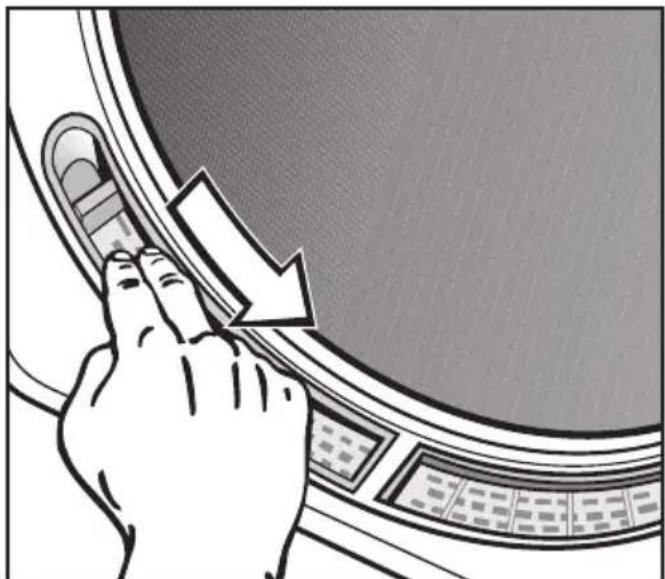

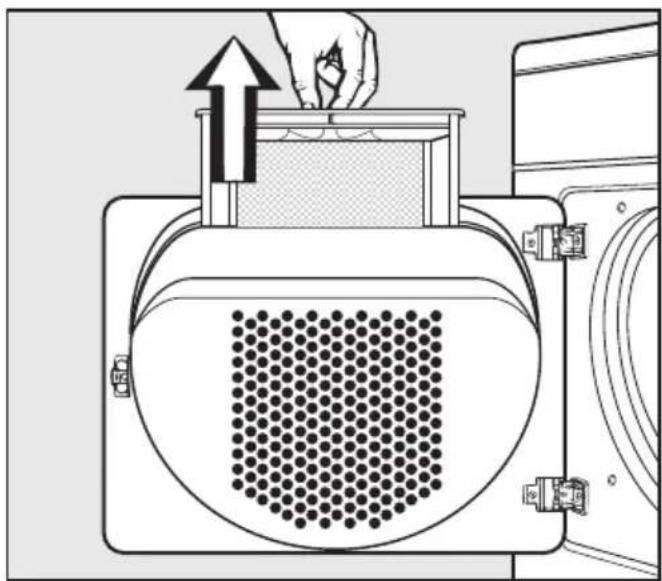

Flusensiebe reinigen 17

Trockenreinigung 17

Nassreinigung....18

Trockner reinigen 18

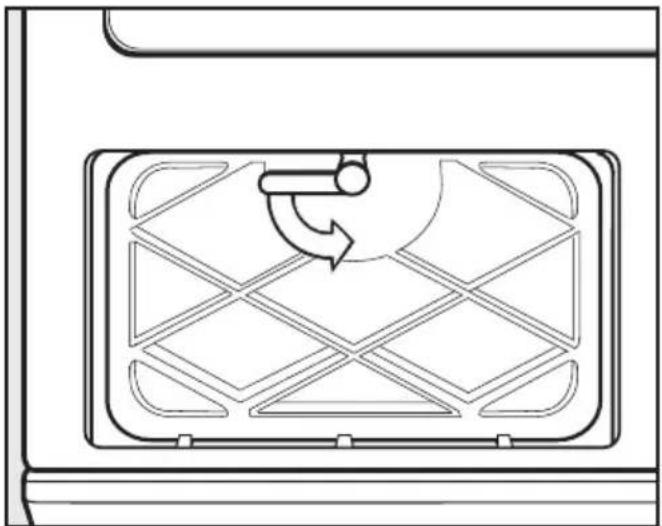

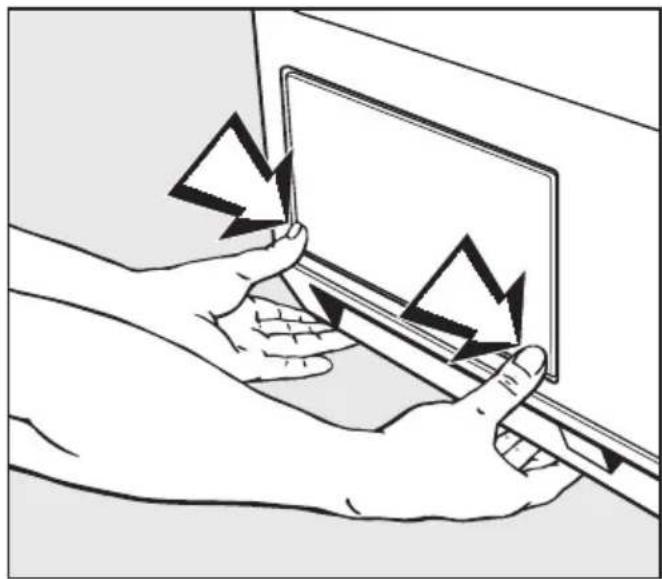

Wärmetauscher reinigen 19

Wärmetauscher entnehmen 19

Wärmetauscher kontrollieren 20

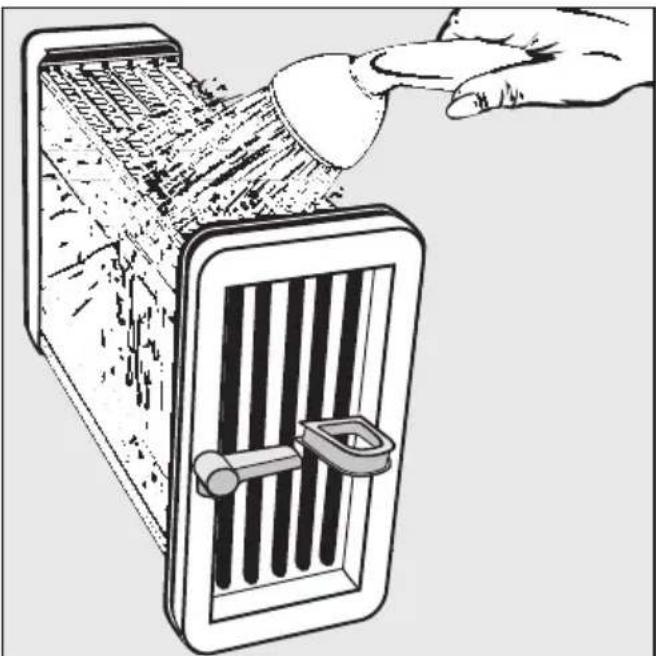

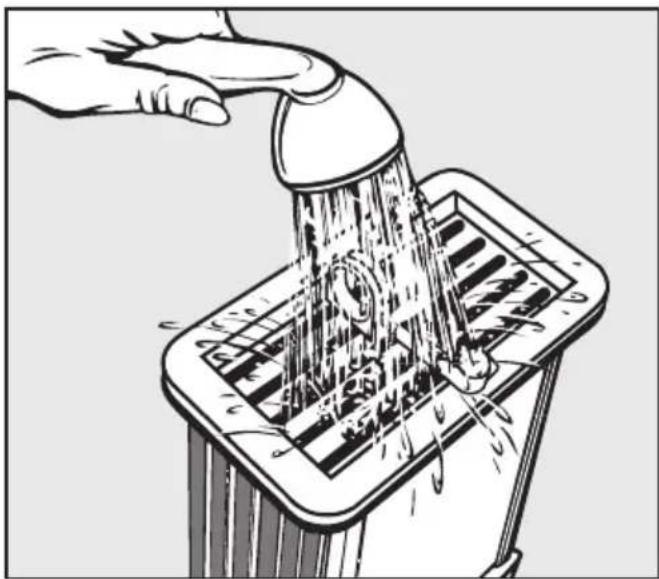

Wärmetauscher reinigen....20

Wärmetauscher einsetzen 21

Störungshilfen 22

Was tun, wenn . . . 22

Allgemeine Störungen 22

Prüf-/Störungsmeldungen, die durch Kontrollleuchten angezeigt werden. . . . 25

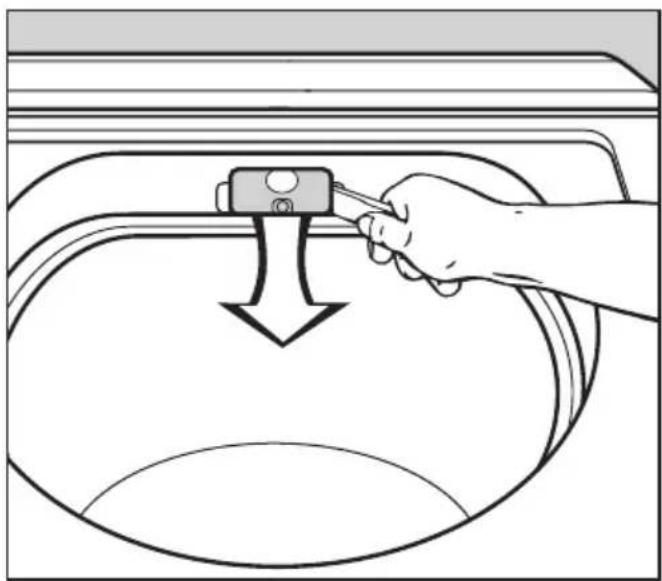

Glühlampe für Trommelbeleuchtung auswechseln 27

Kundendienst. 28

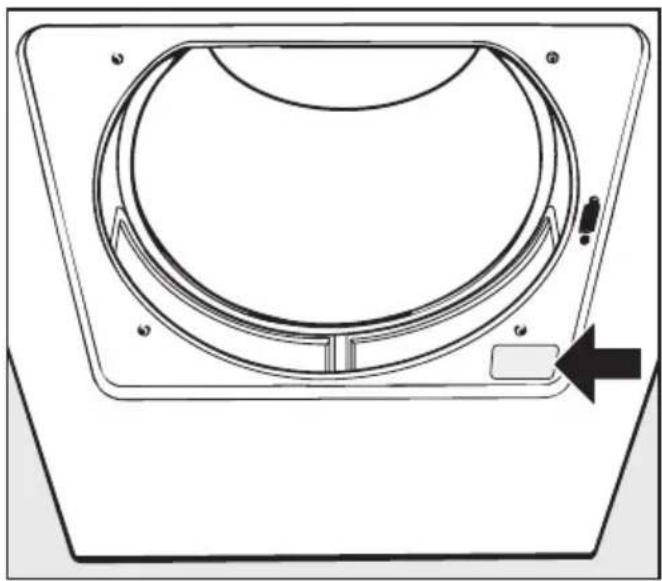

Reparaturen 28

Kontrollleuchte PC (Kundendienstschnittstelle) 28

Garantiebedingungen und Garantiezeit 28

Nachkaufbares Zubehör....28

Aufstellen und Anschließen 29

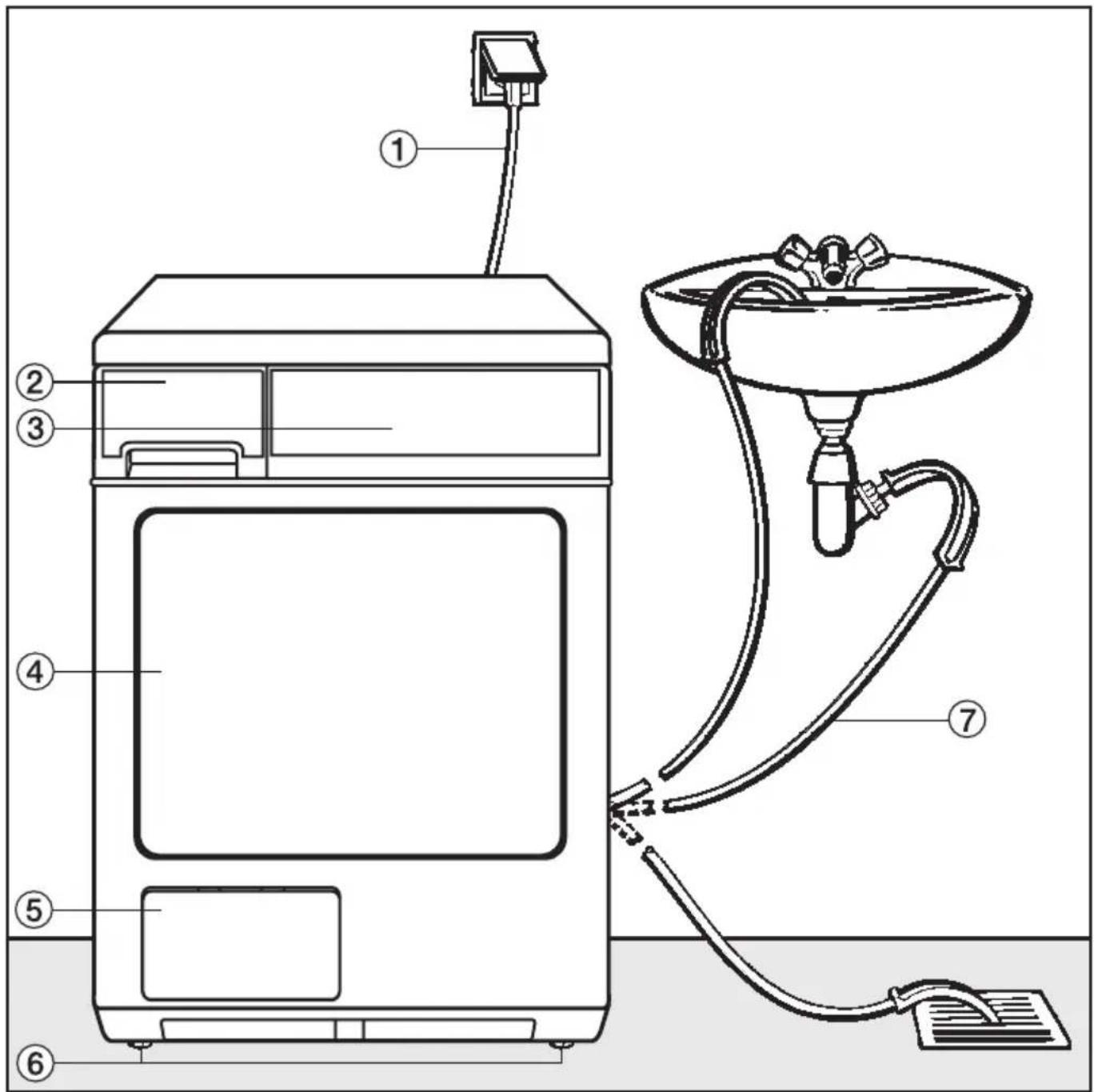

Vorderansicht....29

Aufstellungsort 30

Aufstellungsraum 30

Trockner zum Aufstellungsort tragen 30

Unterbau unter eine Arbeitsplatte....30

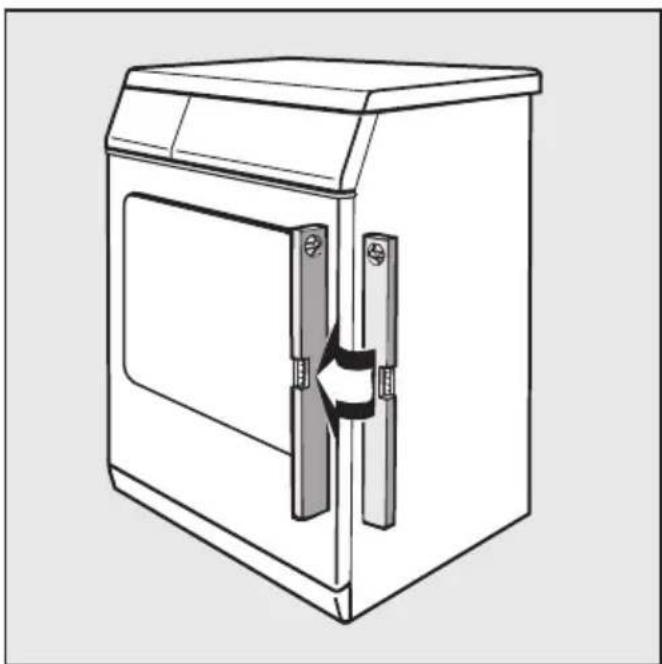

Trockner ausrichten 31

Wasch-Trocken-Säule 31

Vor einem späteren Transport (z. B. bei einem Umzug). 31

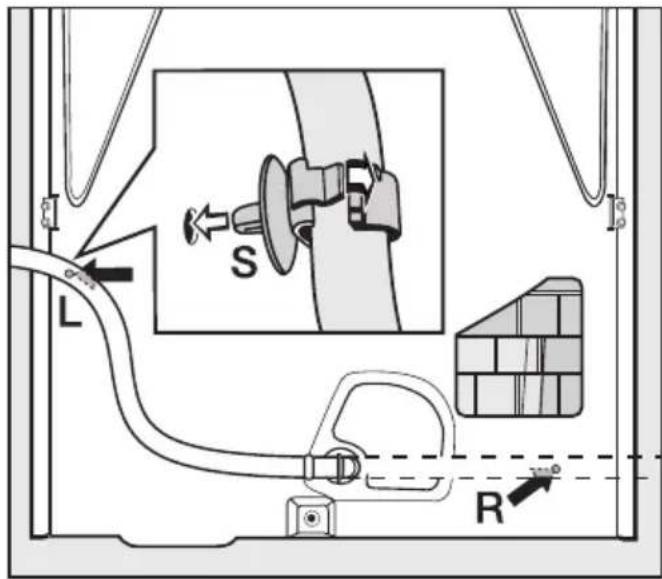

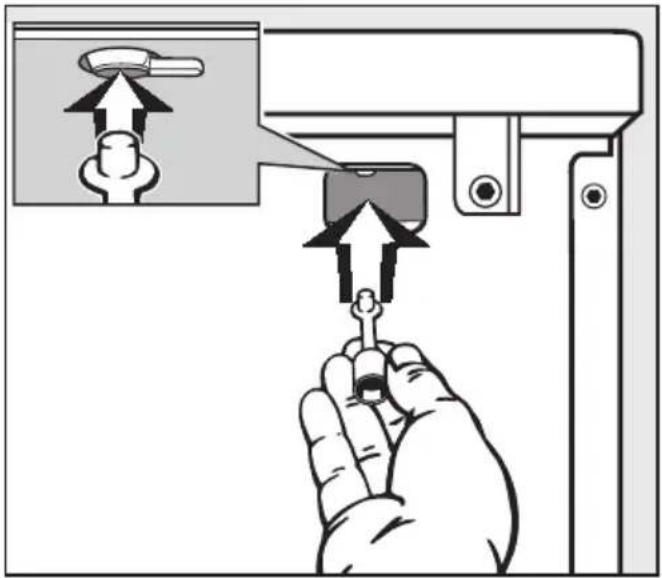

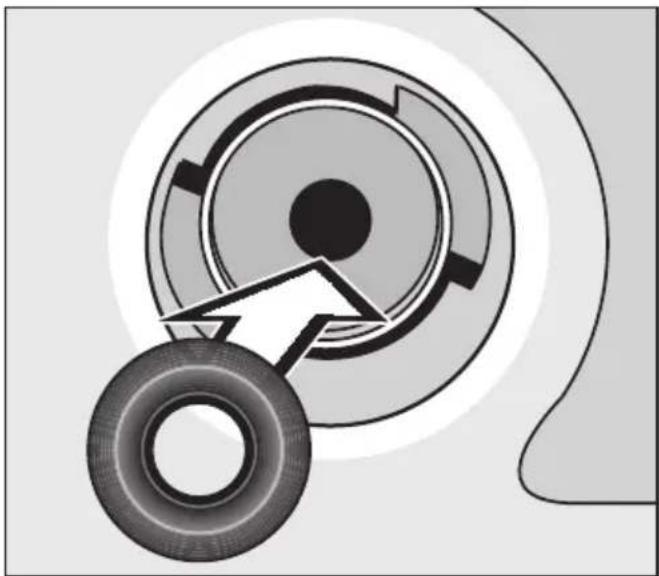

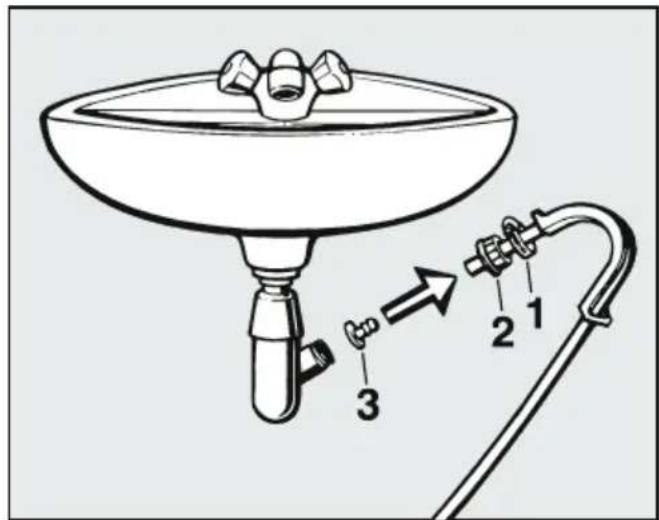

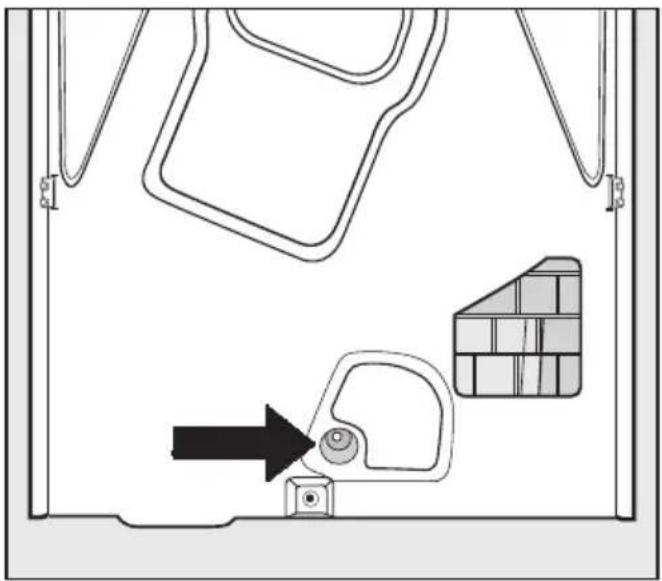

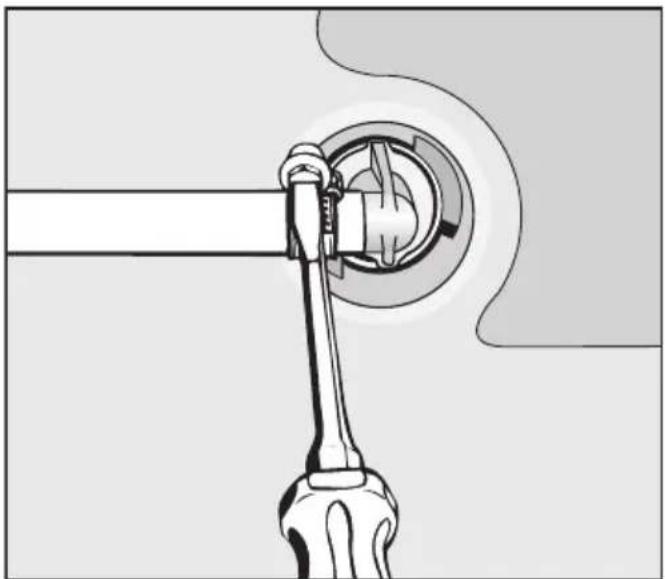

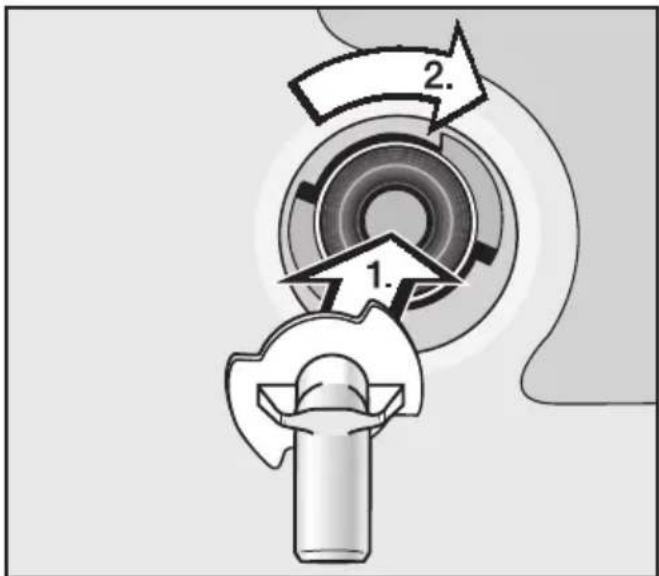

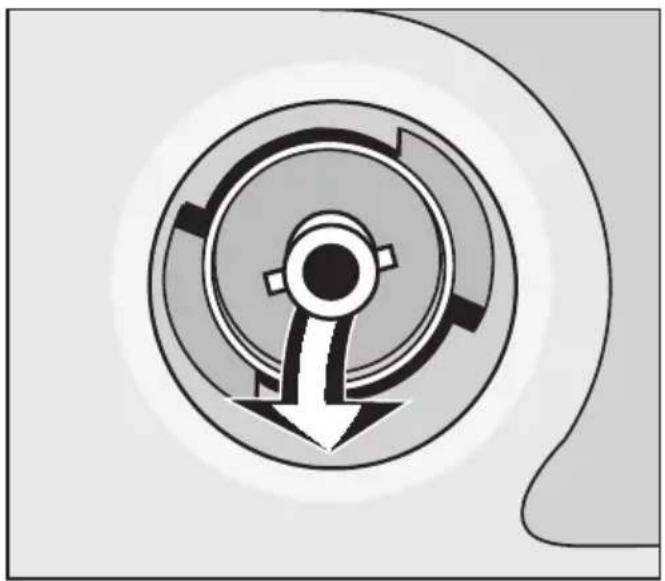

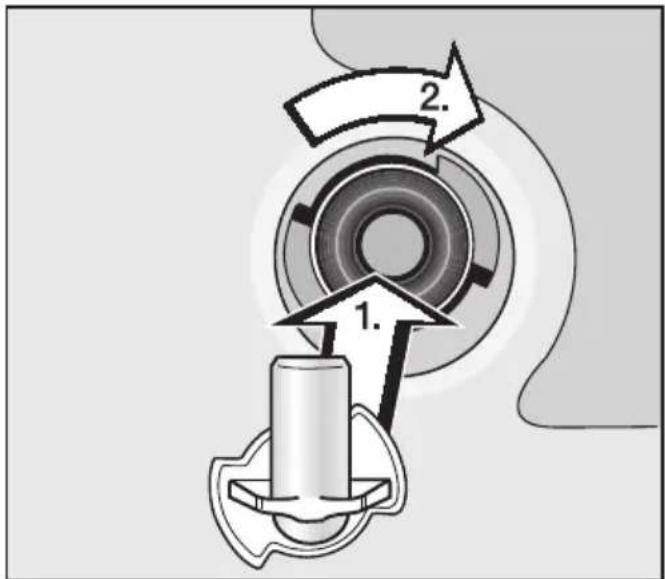

Kondenswasserablauf anschließen....32

Elektroanschluss 36

Verbrauchsdaten 37

Technische Daten....38

Programmierfunktionen 40

Höherer Trockengrad im Programm KOCH-/BUNTWÄSCHE ..... 40

Höherer Trockengrad im Programm PFLEGELEICHT 41

Summer 42

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von durch Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Der Trockner darf nicht ohne Flusensiebe oder mit beschädigten Flusensieben betrieben werden.

Die Flusensiebe müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Der Trockner darf nicht ohne Wärmetauscher betrieben werden.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen bei oder unterhalb dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Gefrierendes Kondenswasser in der Pumpe, im Kondenswasserbehälter und/oder im Ablaufschlauch kann zu Schäden führen.

Sollten Sie den Kondenswasserablauf anschließen:

sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z. B. in ein Waschbecken einhängen. Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Halten Sie den Umgebungsraum des Trockners immer frei von Staub und Flusen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Brandgefahr besteht bei Textilien, die:

– überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
– mit feuergefährlichen Reinigungsmitteln behandelt sind.
- mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
- mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
– mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge.
  Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
  – Reinigen Sie nach jedem Trocknen unbedingt die Flusensiebe.

PFLEGELEICHT Schranktrocken+ Schranktrocken Schonen Bügelfeucht — 20 min warm — 15 min kalt — ZEITWAHL Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle ①

Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende ○ Behälter entleeren (PC) ○ START I-Ein 0-Aus Tür ② ③ ④ ⑤

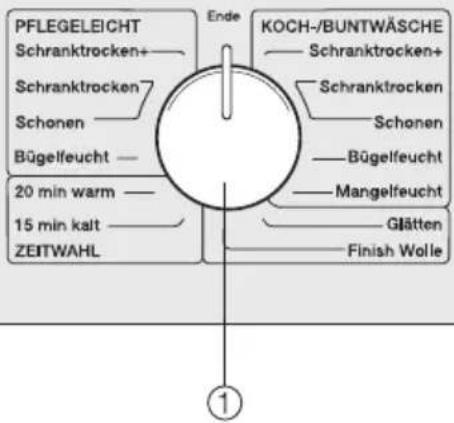

①Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

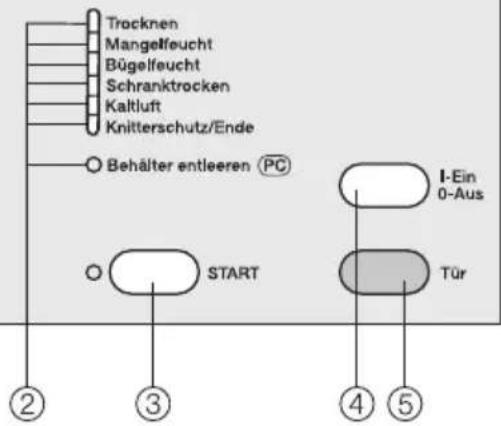

② Programmablauf- und Prüf-Kontrollleuchten
③Taste START

zum Starten des Trockenprogramms. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

④Taste I-Ein/0-Aus

zum Ein- und Ausschalten/Programm unterbrechen.

⑤Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflege- symbol ☐ mit Schonen trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Trocknen mit normaler Temperatur
☐ Trocknen mit niedriger Temperatur
☒nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Finish Wolle.

Daunengefüllte Textilien.

Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm Pflegeleicht Bügelfeucht.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Möglichkeit, dass diese Textilien abfärben und sich andersfarbige Flusen darauf ablagern.

Programmübersicht

Programm Wäsche-/Textilart Hinweis
KOCH-/BUNTWÄSCHETrockenstufen		maximale Beladung:5 kg (1)
Schranktrocken+ Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Trikotwäsche).		-
Schranktrocken^(2)	Gleichartige Textilien aus Baumwolle (z. B. Trikotwäsche, Biberbetttücher, Frottierwäsche, Säuglingswä-sche).	Empfinden Sie die Textilien als zu feucht, dann:- trocknen Sie mit Warmluft nach.- sollten Sie zukünftig Schranktrocken+ wählen.
Schonen Empfindliche Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl).		Die Textilien werden in der Trockenstufe Schranktro-cken schonend mit niedriger Temperatur getrocknet.
Bügelfeucht^(2)	Baumwoll- oder Leinenge-webe (z. B. Tisch- und Bett-wäsche, gestärkte Wäsche).	-
Mangelfeucht Baumwoll- oder Leinenge-webe, die durch Heißman-geln nachbehandelt werden; gestärkte Wäsche.		Die Wäsche bis zum Man-geln aufrollen, so bleibt sie feucht.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Programm Wäsche-/Textilart Hinweis
PFLEGELEICHTmaximale Beladung:Trockenstufen2,5 kg (1)
Schranktrocken+ Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei Schranktrocken nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen).		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schranktrocken^(2)	Pflegeleichte Oberhemden, Tischdecken aus Mischgeweben, wie z. B. Baumwolle/Synthetik.	Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schonen Empfindliche Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl).		Die Textilien werden in der Trockenstufe Schranktrocken schonend mit niedriger Temperatur getrocknet.Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Bügelfeucht Pflegeleichte Oberhemden, Kittel, Tischdecken aus Mischgeweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen.		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch Hinweis unter "Sonderprogramme").

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Programmübersicht

Programme	Wäsche-/Textilart Hinweis
ZEITWAHL maximale Beladung: 5 kg (1)
Warmluft Einzelne Wäschestücke, wie z. B. Badetücher, Badekleidung, Spültücher. Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungseigenschaften aufweisen.		-
Kaltluft Textilien, die durchlüftet werden sollen.		-
Sonderprogramme
Pflegeleicht maximale Beladung: 1 kg (1)Bügelfeucht
FinishWolle	maximale Beladung: 2 kg (1)
	Wolle-Textilien. Wolle-Textilien werden in kurzer Zeit aufgelockert und somit flauschiger. Textilien sofort nach Programmende entnehmen.Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten maximale Beladung: 2,5 kg (1)

(1) Gewicht der Trockenwäsche

①Wäsche sortieren

■ Sortieren Sie die Textilien vor, nach:

• Faser-/Gewebeart,
• gewünschtem Trockengrad,
• gleicher Größe,
• gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Reißverschlüsse, Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

⚠ Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

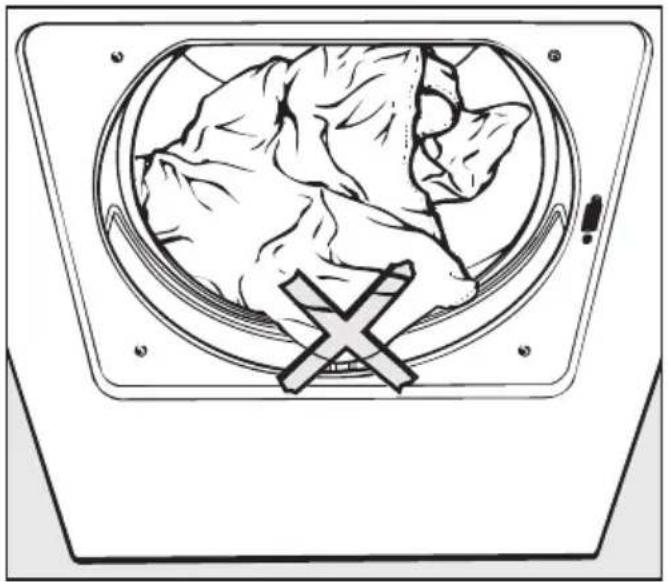

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel "Programmübersicht".

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

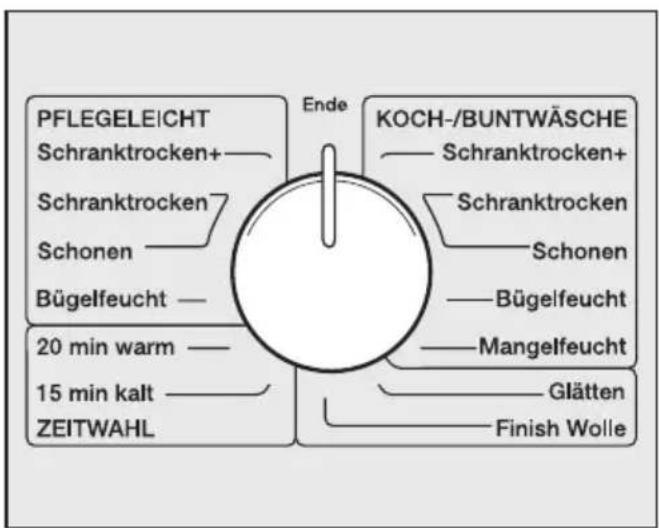

③Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Schonen Bügelfeucht 20 min warm 15 min kalt ZEITWAHL Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Die jeweilige Programmdauer können Sie dem Kapitel "Verbrauchsdaten" entnehmen.

Schonen

■Zum Trocknen empfindlicher Textilien (Pflegesymbol ☐), müssen Sie den Programmwähler auf Schonen stellen.

Durch die Temperaturreduzierung bei Schonen verlängert sich die Programm-dauer.

4Programm starten

■ Drücken Sie die Taste START.

Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Kaltluft leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

Programm umwählen

Nach Programmstart können Sie den Programmwähler noch auf ein anderes Programm drehen, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus aus.

Weitertrocknen:

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.

Bei Koch-/Buntwäsche- und Pflegeleicht-Programmen wird das Programm fortgesetzt, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Andere Programme:

■Drücken Sie die Taste START.

Nachlegen / Entnehmen von Textilien

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Öffnen Sie die Tür. Sie können jetzt Wäsche nachlegen oder vorzeitig entnehmen.

■ Schließen Sie zum Weitertrocknen die Tür und drücken Sie die Taste START.

Programm abbrechen

■ Stellen Sie den Programmwähler auf Ende oder öffnen Sie die Tür.

Wenn nur noch die Kontrollleuchte Knitterschutz/Ende leuchtet, ist das Programm abgebrochen.

5 Programmende

Bei Programmende leuchtet die Kontrollleuchte Knitterschutz/Ende, der Summer ertönt.

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort entnehmen (Knitterschutz). Der Knitterschutz dauert maximal ca. 60 Minuten, außer bei Finish Wolle.

■Drücken Sie die Taste Tür und öffnen Sie die Tür.

■Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■Entleeren Sie nach jedem Trocknen den Kondenswasserbehälter. Spätestens, wenn die Kontrollleuchte Behälter entleeren leuchtet.

■ Reinigen Sie die Flusensiebe.

■ Den Wärmetauscher sollten Sie in regelmäßigen Abständen kontrollieren.

■ Schließen Sie die Tür.

■ Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus.

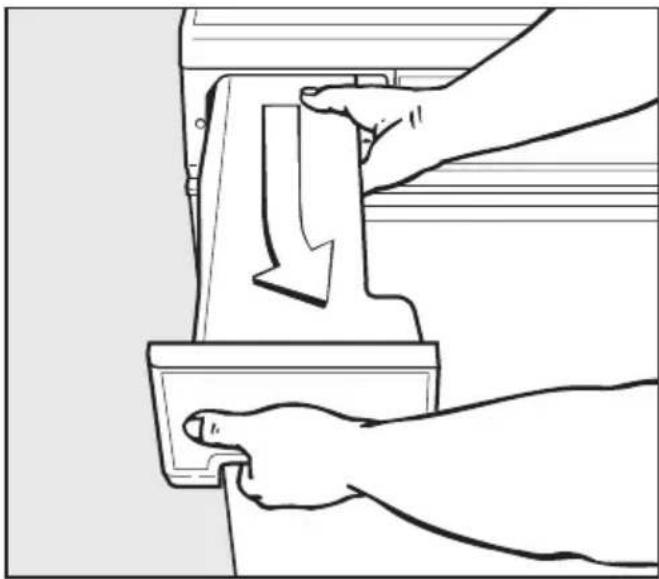

Kondenswasserbehälter entleeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen, sofern kein Ablaufschlauch angeschlossen ist.

Den Kondenswasserbehälter nach jedem Trocknen entleeren! Spätestens, wenn die Kontrollleuchte Behälter entleeren leuchtet.

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann wird das Programm abgebrochen. Die Kontrollleuchte Behälter entleeren leuchtet, der Summer ertönt.

■ Führen Sie den Behälter beim Herausziehen leicht nach rechts.
■ Halten Sie den Behälter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende sowie am Ende an.

■ Öffnen Sie zum Ausleeren den Verschluss.
■Setzen Sie den entleerten Behälter leicht schräg (wie beim Herausziehen) ein. Schieben Sie ihn locker bis zum spürbaren Rasten ein.
■Schalten Sie vor neuem Programmstart zuerst den Trockner aus. Nach dem Einschalten ist die Kontrollleuchte Behälter entleeren erloschen.

Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z. B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallende Flusen auf. Reinigen Sie diese nach jedem Trocknen.

Trockenreinigung

■Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

■ Streifen Sie die Flusen von der Siebfläche mit Ihren Fingern ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe.

Beim Miele Fachhandel/Kunden- dienst gibt es dafür eine Reinigungs- bürste.

Ebenfalls ist eine Reinigung mit dem Staubsauger möglich.

■ Schieben Sie das gereinigte Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Streifen Sie mit Ihren Fingern die Flusen von den beiden Flusensieben im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätzlich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

■ Ziehen Sie das Flusensieb aus der Türkappe heraus (vorherige Seite).

■Fassen Sie an den Steg des Siebes. Schieben Sie in Pfeilrichtung das Flusensieb nach oben heraus, ebenso das zweite Sieb.

■ Reinigen Sie alle Siebe unter fließendem heißen Wasser.

■ Schütteln Sie die Flusensiebe gründlich aus, bis keine Tropfen mehr sichtbar sind.

■ Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

⚠️ Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.
■ Setzen Sie die Flusensiebe aus dem Einfüllbereich der Tür (beide sind identisch) wieder ein, siehe Abbildung links.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Reinigen Sie das Gehäuse und die Bedienungsblende feucht mit mildem Reinigungsmittel oder Seifenlauge.
■Reinigen Sie die Trommel mit geeignetem Edelstahl-Putzmittel.

⚠️ Keine Scheuermittel oder löse-mittelhaltigen Reiniger und keine Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffober-flächen und andere Teile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft können die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungsraum können Verstopfungen verursachen.

Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr. Bei häufiger Nutzung spätestens nach ca. 100 Trockengängen. Reinigen Sie ihn wenn nötig.

Wärmetauscher entnehmen

■ Drücken Sie gleichzeitig gegen beide untere Ecken, bis sich die äußere Klappe öffnet.
Seitliche Rasthaken verhindern ein Herausfallen der Klappe.
■ Entnehmen Sie die Klappe schräg nach oben.
■ Legen Sie die Klappe zur Seite.

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.
■Klappen Sie den inneren Deckel nach vorne.
■Entnehmen Sie den inneren Deckel schräg nach oben.

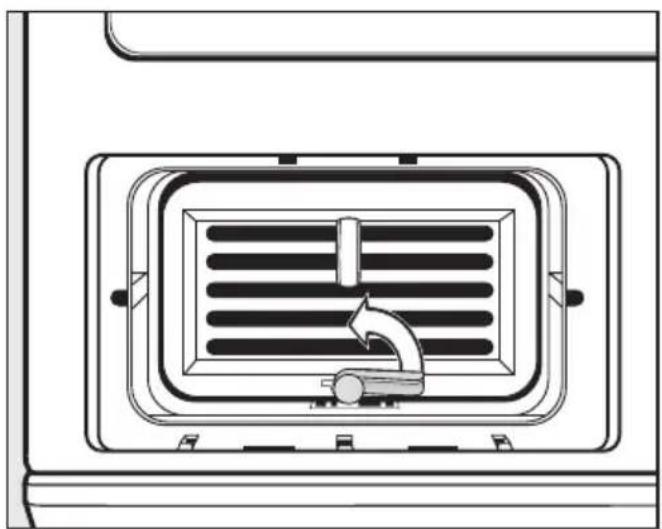

■ Drehen Sie den Verschlussknebel am Wärmetauscher nach oben.

Reinigung und Pflege

■ Ziehen Sie den Wärmetauscher an seiner Öse aus dem Wärmetauschereinschubraum heraus.

Wärmetauscher kontrollieren

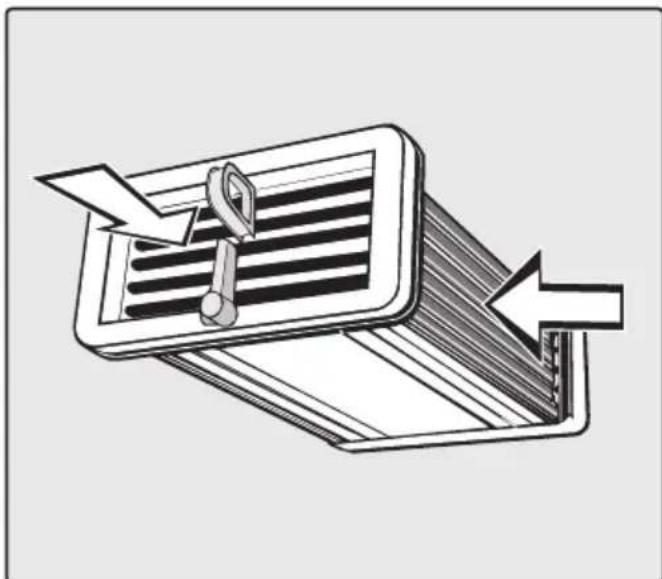

■ Halten Sie den Wärmetauscher gegen das Licht.
■ Schauen Sie, ob Sie innen Flusen sehen.

Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekennzeichnet.

Wenn keine Flusen zu sehen sind:

■ Setzen Sie den Wärmetauscher wieder ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

■ Reinigen Sie den Wärmetauscher, wie nachfolgend beschrieben.

Wärmetauscher reinigen

■ Halten Sie beim Durchspülen des Wärmetauschers unbedingt die Positionen ein, die in beiden folgenden Bildern dargestellt sind!

■ Durchspülen Sie den Wärmetauscher von der linken Längsseite mit einem Wasserstrahl.

■ Durchspülen Sie den Wärmetauscher von der Vorderseite mit einem Wasserstrahl.
■Entfernen Sie alle innen noch sichtbaren Verschmutzungen (siehe "Wärmetauscher kontrollieren").
■Achten Sie ebenfalls auf saubere Dichtungsgummis.

Die Dichtungsgummis dürfen nicht entfernt werden und keine Knicke aufweisen!

■ Schütteln Sie das Wasser aus dem Wärmetauscher gründlich heraus, bis Sie innen keine Tropfen mehr sehen.

Wärmetauscher einsetzen

■ Schieben Sie den Wärmetauscher ganz in den Wärmetauschereinschubraum hinein. Die Öse des Wärmetauschers muss oben sein.
■ Drehen Sie den Verschlussknebel am Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels in die Nut einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.
■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

Nur der ordnungsgemäß eingesetzte und verriegelte Wärmetauscher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben.

In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer

Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️ Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen

Störung mögliche Ursache Behebung
Der Trockner geht nach dem Einschalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar feststellen.	Haben Sie die Bedienreihenfolge eingehalten (Kapitel "So trocknen Sie richtig")?
		Ist der Netzstecker einge- steckt?
		Ist die Tür richtig geschlossen?
		Ist die Sicherung in Ordnung?
Wäschestücke aus syn- thetischen Fasern sind nach dem Trocknen sta- tisch aufgeladen.		Geben Sie zukünftig beim Waschen ein Weichspül- mittel im letzten Spülgang zu. Die statische Aufla- dung kann so vermindert werden.
Es haben sich Flu-sen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner da gegen ist gering und hat keinen Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden durch Flusensiebe aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").
Die Wäsche ist un-zureichend getrock-net.	Die Beladung bestand aus unterschiedlichen Gewe-ben.	Wählen Sie beim nächsten Programmlauf ein geeignetes Programm (siehe Kapitel "Programmübersicht").
Am oberen Rand der Einfüllöffnung ha-ben sich Wasser-tropfen gebildet.	Ein doppeltes Filtersystem (Flusensiebe) mit zweifacher Abdichtung verhindert weitgehend die Ablagerung betriebsstörender Flusen im Wärmetauscher. Aufgrund dieser Abdichtung kann es gelegentlich zur Kondenswasserbildung kommen.	Wäschestücke, die beim Herausnehmen benetzt werden, trocknen in wenigen Minuten an der Luft.
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Be- und Entlüftung ist unzureichend, weil z. B. der Aufstellraum sehr klein ist. Dadurch ist die Raumtemperatur stark gestiegen.	Öffnen Sie beim Trocknen Tür oder Fenster, damit Luft nachströmt.
	Die Lüftungsschlitze unterhalb der Tür sind zugestellt.	Entfernen Sie störende Ge-genstände.
	Die Flusensiebe sind mit Flu-sen verstopft.	Entfernen Sie die Flusen (Kapitel "Reinigung und Pflege").
	Der Wärmetauscher ist mit Flusen und Waschmittelrück-ständen verstopft.	Bitte beachten Sie, dass der Wärmetauscher von Zeit zu Zeit gereinigt werden muss (Kapitel "Reinigung und Pflege").
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautomaten mit maximaler Drehzahl.
	Der Trockner ist überladen. Ber	Rücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reiß-verschlüsse wird der Feuchte-grad der Wäsche nicht exakt ermittelt.	Wählen Sie zukünftig das Zeitwahlprogramm, damit die Textilien nicht übertrocknen.
Die Trommelbeleuchtung leuchtet nicht.	Die Beleuchtung wurde automatisch ausgeschaltet.	Sie leuchtet nur bei geöffneter Tür und eingeschaltetem Trockner. Sie erlischt nach einiger Zeit (Energieeinsparung).
	Die Glühlampe ist eventuell defekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
Die äußere Klappe für den Wärmetauscher lässt sich nicht schließen.	Der innere Deckel für den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.	- Prüfen Sie den festen, ordnungsgemäßen Sitz des inneren Deckels und des Wärmetauschers.- Prüfen Sie ebenfalls deren Dichtungsgummis.- Entfernen Sie sichtbare Flusen mit einem Tuch aus dem Wärmetauschereinschubraum.
Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.	Im Bodenbereich des Wärmetauscherein-schubraumes haften Flusen.

Prüf-/Störungsmeldungen, die durch Kontrollleuchten angezeigt werden

Die Kontrollleuchte Behälter entleeren leuchtet.	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch ist geknickt.	- Entleeren Sie das Kondenswasser.- Prüfen Sie den Ablaufschlauch.- Schalten Sie den Trockner aus und ein.
Das Programm wird abgebrochen, die Kontrollleuchte Man-gelfeucht oder Bügel-feucht blinkt, der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Schalten Sie den Trockner aus.- Schalten Sie den Trockner ein und starten Sie erneut ein Programm.Wird das Programm wieder abgebrochen und eine Kontroll-leuchte blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.

Störungshilfen

Störung mögliche Ursache	Behebung
Das Programm wurde abgebrochen, die Kontrollleuchte Knitter-schutz/Endeleuchtet, der Summer ertönt.	Das ist keine Störung.Die Elektronik erkennt, ob Wäsche in der Trommel ist (nur bei Koch-/Buntwä-sche- und Pflege-leicht-Programmen). Bei leerer Trommel erfolgt nach kurzer Zeit ein Pro-grammabbruch.	Trocknen einzelner oder bereits getrockneter Wä-scheteile kann ebenfalls zu Programmabbruch führen.Einzelne Wäscheteile soll-ten Sie künftig mit Warm-luft trocknen.

Glühlampe für Trommelbeleuchtung auswechseln

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

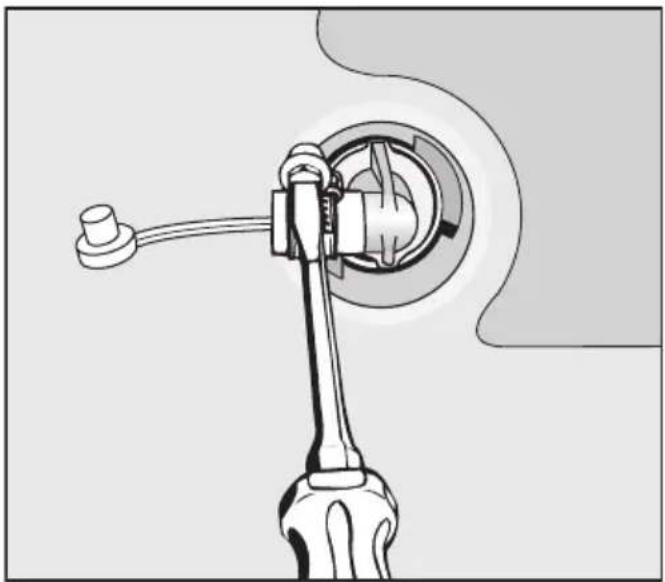

■Setzen Sie den Öffner seitlich unter den Rand der Abdeckung an.
■ Klappen Sie durch eine Drehbewegung Ihres Handgelenks die Abdeckung nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

Salzburg (06 62) 85 84-300

Wien (01) 6 80 95-300

Graz (03 16) 25 04-300

Innsbruck (05 12) 24 01-300

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Kontrollleuchte PC (Kundendienstschnittstelle)

Die auf der Bedienungsblende mit PC gekennzeichnete Kontrollleuchte dient dem Kundendienst im Reparaturfall als Prüfungs- und Übertragungspunkt.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

①Netzanschlussleitung
②Kondenswasserbehälter
③Bedienungsblende
④Tür
⑤Äußere Klappe für den Wärmetauscher

⑥Vier höhenverstellbare Schraubfüße Alternative zum Kondenswasserbehälter:

⑦Kondenswasser-Ablaufschlauch (Ablaufmöglichkeiten in ein Waschbecken, ein Waschbecken-Siphon oder einen Abfluss)

Aufstellungsort

Aufstellungsraum

Die beim Trocknen angesaugte Kühlluft strömt an der Trocknerrückseite aus und erwärmt die Raumluft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichende Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport.

Nutzen Sie für den Transport des Trockners, vom Verpackungsboden zum Aufstellungsort, die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Der Trockner sollte nicht direkt neben einem Kühl-/Gefriergerät untergebaut werden. Der an der Trocknerrückseite austretende warme Luftstrom erhöht die Temperatur am Wärmeaustauscher des Kühl-/Gefriergerätes, wodurch die Kältemaschine ununterbrochen läuft. Ist dieser Aufstellungsort unvermeidbar, muss das Kühl-/Gefriergerät zum Trockner hin abgeschottet werden.

⚠ Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss.

Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

• Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.
• Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

* nachkaufbares Miele Zubehör

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann sich die Trockenzeit verlängern.

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

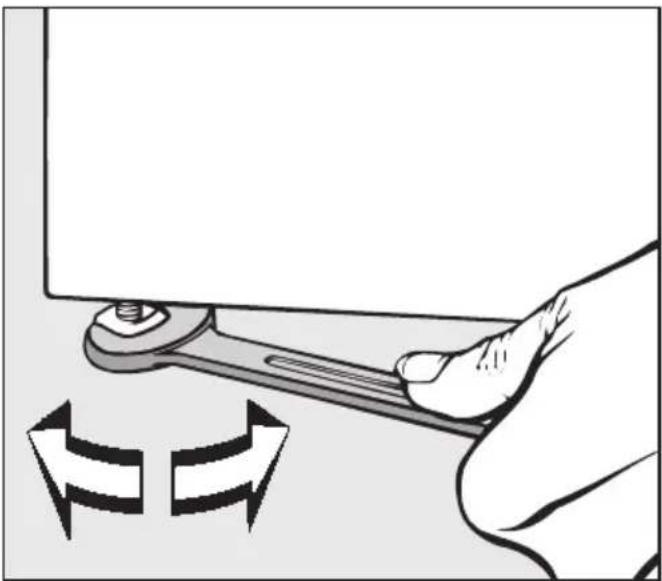

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus

⚠️ Die Lüftungsschlitze im Sockel auf keinen Fall zustellen! Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Vor einem späteren Transport (z. B. bei einem Umzug)

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Kondenswasserablauf anschließen

Das Kondenswasser kann, wenn Sie möchten, direkt über einen Ablaufschlauch abgepumpt werden. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.

Es sollten aber Ablaufmöglichkeiten vorhanden sein (z. B. Waschbecken, Waschbecken-Siphon oder Abfluss).

Zubehör für den Kondenswasserablauf-Anschluss ist mitgeliefert.

– maximale Abpumphöhe: 1,00 Meter
– maximale Abpumplänge: 3,00 Meter

Gehen Sie so vor:

1. Ablaufschlauch am Trockner anschließen.
2. Zulauf für den Kondenswasserbehälter verschließen.
3. Ablaufschlauch am Waschbecken-Siphon anschließen (wenn möglich);

oder

Ablaufschlauch anderweitig ableiten (siehe Abbildung "Vorderansicht"). Sichern Sie in diesem Fall den Ablaufschlauch gegen Abrutschen, wenn Sie ihn einhängen. Sonst kann das auslaufende Kondenswasser Schäden verursachen.

1.Ablaufschlauch am Trockner anschließen

Unten an der Geräterückseite befindet sich die Ablaufvorrichtung.

In sie wird später der Ablaufhahn ge- steckt und daran der Ablaufschlauch angeschlossen.

■ Drücken Sie mit dem Daumen den Zapfen herunter und wieder nach oben, bis er sich entfernen lässt. Den entfernten Zapfen benötigen Sie nicht mehr.

■ Stecken Sie die Dichtung (glatte Seite voran) in die Ablaufvorrichtung.

Den Ablaufhahn können Sie wahlweise so einsetzen, dass er entweder

• waagerecht nach links oder
• waagerecht nach rechts zeigt.

Ablaufhahn nach links (in "9-Uhr"-Position)

1. 2.

■ Den Ablaufhahn in die Ablaufvorrichtung stecken und in Pfeilrichtung bis zum spürbaren Einrasten waagerecht drehen.

Ablaufhahn nach rechts (in "3-Uhr"-Position)

1. 2.

■Den Ablaufhahn in die Ablaufvorrichtung stecken und in Pfeilrichtung bis zum spürbaren Einrasten waagerecht drehen.

Ablaufschlauch anschließen

■ Befestigen Sie den Ablaufschlauch mit einer Schlauchschelle am Ablaufhahn.

Der Ablaufschlauch muss zusätzlich mit dem Schlauchhalter am Trockner befestigt werden.

■Befestigen Sie den Schlauchhalter (S) mit dem Ablaufschlauch wahlweise links (L) oder rechts (R) und schließen Sie den Clip am Schlauchhalter.

Achten Sie bei der Befestigung darauf, dass durch den Schlauch der Ablaufhahn nicht aus seiner waage-rechten Position gedreht wird!

2.Zulauf für den Kondens- wasserbehälter verschließen

Damit kein Kondenswasser in den Kondenswasserbehälter gepumpt wird, muss oben im Schacht für den Kondenswasserbehälter der Zulauf verschlossen werden.

■ Ziehen Sie den Kondenswasserbehälter um ca. 5 cm heraus.

Den Zulauf im Kondenswasserbehälter-Schacht können Sie durch eine Öffnung an der Trockner-Rückseite verschließen.

Die Öffnung ist mit Folien abgedeckt, die Sie zur Seite biegen können.

■Führen Sie zuerst das schmale Teil des Verschluss-Stopfens mit dem kleinen Stopfen voran in die Öffnung. ■Legen Sie Ihren Zeigefinger unter den kleinen Stopfen und verschließen Sie mit dem Stopfen den Zulauf.

Das becherförmige Teil des Verschluss-Stopfens sollten Sie nicht abschneiden. Lassen Sie es aus dem Trockner herausschauen.

■ Schieben Sie den Kondenswasserbehälter wieder hinein.

3.Ablaufschlauch am Wasch- becken-Siphon anschließen (wenn möglich)

■Stecken Sie die Tülle (3) in den Ablaufschlauch.
■Schrauben Sie den Ablaufschlauch mit der Rändelmutter des Waschbeckensiphons (2) am Siphon fest.
■Befestigen Sie direkt hinter der Rändelmutter eine Schlauchschelle (1).

Anmerkung

Soll der Kondenswasserablauf nicht mehr über den Ablaufschlauch, sondern wieder über den Kondenswasserbehälter erfolgen, dann müssen Sie den Verschluss-Stopfen entnehmen und den Ablaufhahn (unten an der Geräterückseite) verschließen:

■ Ziehen Sie den Kondenswasserbehälter um ca. 5 cm heraus.
■ Entnehmen Sie den Verschluss-Stopfen aus dem Kondenswasserbehälter-Schacht durch die Öffnung an der Trockner-Rückseite (siehe "2. Zulauf für den Kondenswasserbehälter verschließen").
■Schieben Sie den Kondenswasserbehälter wieder hinein.

■ Befestigen Sie das becherförmige Teil des Verschluss-Stopfens mit einer Schlauchschelle am Ablaufhahn.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programme Beladungs- menge kg U/min kWh Minuten			Endschleuderstufe (im Haushalts-waschautomaten)	Energie Trockenzeit (einschl. Ab-kühlzeit)
KOCH-/BUNTWÄSCHE
Schranktrocken + 5,0 1200			2,80	77
		1400	2,65	74
		1600	2,40	67
		1800	2,35	66
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,40 92
Schranktrocken 5,0 1200			2,65	74
		1400	2,55	71
		1600	2,25	64
		1800	2,20	63
Bügelfeucht^(1)	5,0 800 (70 % Restfeuchte) 2,75 74
Bügelfeucht 5,0 1200			2,00	57
		1400	1,90	53
		1600	1,60	47
		1800	1,55	46
Mangelfeucht 5,0 1200			1,60	47
		1400	1,50	44
		1600	1,20	37
		1800	1,15	36
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000 (50 % Restfeuchte) 1,25 39
Bügelfeucht 2,5 1000		1,10 35
Sonderprogramme
Finish Wolle	2,0	-	0,20	4
Glätten	2,5	-	0,30	9

(1) Prüfprogramm nach EN 61121
Werte ermittelt nach Norm EN 61121

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Zusatzfunktionen durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 85 cm (verstellbar +0,7/- 0,7 cm)

Höhe für Unterbau 82 cm

Breite 59,5 cm

Tiefe 58 cm

Gewicht 54 kg

Trommelvolumen 100 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Fassungsvermögen des

Kondenswasserbehälters ca. 3,5 l

Maximale Abpumphöhe 1 m

Maximale Abpumplänge 3 m

Länge der Anschlussleitung 1,60 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Leistung der Glühlampe siehe Typenschild

Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen

Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Höherer Trockengrad im Programm KOCH-/BUNTWÄSCHE

Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben jedoch mit dieser Programmierfunktion die Möglichkeit, im Koch-/Buntwäsche-Programm die Wäsche etwas trockner zu bekommen - wenn Sie wünschen. Hierdurch verlängert sich die Programmdauer.

Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann eingeschaltet werden - wenn Sie wünschen.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste START und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste START und halten Sie diese während der Schritte ②-③ gedrückt.

② Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Warten Sie, bis die Kontrollleuchte START leuchtet . . .

1. . . und lassen Sie die Taste START danach los.
   5 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Schranktrocken.
2. Blinkt die Kontrollleuchte Trocknen nicht, ist der höhere Trockengrad ausgeschaltet.
3. Blinkt die Kontrollleuchte Trocknen, ist der höhere Trockengrad eingeschaltet.

6 Durch Drücken der Taste START können Sie den höheren Trockengrad ein- oder ausschalten.

⑦Mit der Taste I-Ein/0-Aus den Trockner ausschalten.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.

Kontrollleuchte Trocknen blinkt = Höherer Trockengrad eingeschaltet aus = Höherer Trockengrad ausgeschaltet

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Höherer Trockengrad im Programm PFLEGELEICHT

Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben jedoch mit dieser Programmierfunktion die Möglichkeit, im Pflegeleicht-Programm die Wäsche etwas trockner zu bekommen - wenn Sie wünschen. Hierdurch verlängert sich die Programmdauer.

Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann eingeschaltet werden - wenn Sie wünschen.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste START und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

- Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

- Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste START und halten Sie diese während der Schritte ②-③ gedrückt.

② Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Warten Sie, bis die Kontrollleuchte START leuchtet . . .

1. . . und lassen Sie die Taste START danach los.

⑤ Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Schonen.
- Blinkt die Kontrollleuchte Trocknen nicht, ist der höhere Trockengrad ausgeschaltet.
- Blinkt die Kontrollleuchte Trocknen, ist der höhere Trockengrad eingeschaltet.
6 Durch Drücken der Taste START können Sie den höheren Trockengrad ein- oder ausschalten.
⑦Mit der Taste I-Ein/0-Aus den Trockner ausschalten.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.

$$ \begin{array}{l} \text { Kontrollleuchte Trocknen } \ \begin{array}{c} \text {blinkt = H \ddot {o} herer Trockengrad} \ \text {eingeschaltet} \end{array} \ \begin{array}{c} \text {aus = H\"{o} herer Trockengrad} \ \text {ausgeschaltet} \end{array} \ \end{array} $$

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Summer

Nach Programmende ertönt wiederholend ein Signal.

Der Summer ist werkseitig eingeschaltet. Sie können ihn ausschalten - wenn Sie wünschen.

Der Summer ertönt im Fehlerfall, auch wenn er ausgeschaltet ist.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste START und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

- Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste START und halten Sie diese während der Schritte ② - ③ gedrückt.

② Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Warten Sie, bis die Kontrollleuchte START leuchtet ...

1. . . und lassen Sie die Taste START danach los.

⑤ Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Bügelfeucht.
- Blinkt die Kontrollleuchte Trocknen, ist die Programmierfunktion Summer eingeschaltet.
- Blinkt die Kontrollleuchte Trocknen nicht, ist die Programmierfunktion Summer ausgeschaltet.
6 Durch Drücken der Taste START können Sie den Summer aus- oder einschalten.
⑦Mit der Taste I-Ein/0-Aus den Trockner ausschalten.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.

$$ \begin{array}{c} \text {Kontrollleuchte Trocknen} \ \text {blinkt = Programmierfunktion} \ \text {Summer eingeschaltet} \end{array} $$

$$ \begin{array}{c} \text {aus = Programmierfunktion} \ \text {Summer ausgeschaltet} \end{array} $$

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

T-Online *6 38 00 #

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax (06 62) 85 84-219

Miele im Internet: www.miele.at

email: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
