T 4163 - Wäschetrockner MIELE - Kostenlose Bedienungsanleitung

Produkttyp	Ablufttrockner
Marke	Miele
Modell	T 4163
Abmessungen (H x B x T)	850 x 595 x 580 mm (verstellbar +7/-7 mm)
Höhe für Unterbau	820 mm
Gewicht	48 kg
Trommelinhalt	100 l
Maximale Beladung	6 kg (Trockenwäsche)
Anschlussspannung	230 V, 50 Hz
Programme	Koch-/Buntwäsche, Pflegeleicht, Automatic, Lüften, Finish Wolle, Glätten
Trockenstufen	Schranktrocken+, Schranktrocken, Bügelfeucht, Mangelfeucht, Schonen
Flusensieb	Nach jedem Trocknen reinigen
Abluftanschluss	Wahlweise hinten, rechts oder links
Rohrdurchmesser Abluft	100 mm
Maximale Abluftleitungslänge	20 m bei 100 mm, 40 m bei 125 mm, 100 m bei 150 mm
Garantie	2 Jahre
Zubehör (nachkaufbar)	Unterbausatz, Zwischenbausatz, Abluftschlauch, Mauerrohr, Fensteranschluss

Häufig gestellte Fragen - T 4163 MIELE

Wie reinige ich das Flusensieb?

Ziehen Sie das Flusensieb nach jedem Trocknen aus der Türkappe. Entfernen Sie die Flusen von der Siebfläche und reinigen Sie den Hohlraum mit einer Bürste oder dem Staubsauger. Bei starker Verschmutzung unter fließendem heißen Wasser reinigen und gründlich abtrocknen.

Was bedeuten die Pflegesymbole auf den Textilien?

☐ = Trocknen mit normaler Temperatur, ☐ = Trocknen mit niedriger Temperatur (Schonen), ☒ = nicht maschinell trocknen.

Wie kann ich Energie sparen?

Schleudern Sie die Wäsche mit maximaler Drehzahl im Waschautomaten (z.B. 1600 U/min statt 800 U/min spart ca. 30% Energie). Nutzen Sie die maximale Beladungsmenge und sorgen Sie für ausreichende Raumbelüftung. Reinigen Sie das Flusensieb nach jedem Trocknen.

Was tun, wenn der Trockenvorgang sehr lange dauert?

Überprüfen Sie, ob das Flusensieb oder die Abluftleitung verstopft sind. Ist der Aufstellraum ausreichend belüftet? Wurde die Wäsche ausreichend geschleudert? Eventuell ist der Trockner überladen. Schalten Sie den Trockner aus und wieder ein.

Kann ich den Trockner unter einer Arbeitsplatte installieren?

Ja, mit einem Miele Unterbausatz (nachkaufbares Zubehör), der von einer autorisierten Fachkraft montiert werden muss. Der Deckel muss durch ein Abdeckblech ersetzt werden. Beachten Sie die Nischenhöhe: 840 mm erfordern längere Schraubfüße, 870-930 mm Höhenausgleichsrahmen.

Wie stelle ich die Restfeuchte im Programm Koch-/Buntwäsche um?

Trockner ausgeschaltet, Tür geschlossen, Programmwähler auf Ende. Taste Start gedrückt halten, Gerät einschalten, bis Kontrollleuchte Start leuchtet. Programmwähler auf Koch-/Buntwäsche Schranktrocken drehen. Mit Start wechseln: Leuchtet Trocknen? = trockener. Aus = Standard. Zum Speichern Gerät ausschalten.

Was bedeuten die Kontrollleuchten auf der Bedienungsblende?

Die Kontrollleuchte Knitterschutz/Ende leuchtet nach Programmende. Während des Trocknens leuchten je nach Programm die Stufen: Mangelfeucht, Bügelfeucht, Schranktrocken, Kaltluft. Die Taste Start blinkt bei Startbereitschaft und leuchtet dauernd nach Programmstart.

Wie tausche ich die Glühlampe im Trockner aus?

Gerät vom Netz trennen. Tür öffnen, Abdeckung der Beleuchtung oben in der Einfüllöffnung mit einem Schraubendreher öffnen. Nur eine temperaturbeständige Glühlampe gleichen Typs (über Miele beziehen) einsetzen. Abdeckung wieder einrasten.

Welche Trockenprogramme gibt es?

Koch-/Buntwäsche (bis 6 kg), Pflegeleicht (bis 3 kg), Automatic (bis 3 kg), Lüften (warm/kalt, 6 kg), Finish Wolle (2 kg), Glätten (3 kg). Jedes Programm hat verschiedene Trockenstufen wie Schranktrocken, Bügelfeucht usw.

Was tun bei Fehlermeldungen wie blinkenden Kontrollleuchten?

Wenn Knitterschutz/Ende leuchtet und Summer ertönt, wurde das Programm abgebrochen, weil keine Wäsche erkannt wurde. Einzelne Teile mit Warmluftprogramm trocknen. Blinkt Mangelfeucht oder Bügelfeucht, Gerät aus- und einschalten. Tritt der Fehler erneut auf, Miele Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG T 4163 MIELE

Gebrauchsanweisung Ablufttrockner T 4163

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie

diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern. Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
  – Reinigen Sie nach jedem Trocknen das Flusensieb.
• Kontrollieren Sie regelmäßig die Abluftleitung und deren Bestandteile auf mögliche Flusenverstopfungen und entfernen Sie diese gegebenenfalls.
• Verwenden Sie möglichst wenige Bögen oder Biegungen bei der Installation der Abluftleitung.

Ihr Beitrag zum Umweltschutz 2

Entsorgung der Transportverpackung....2

Entsorgung des Altgerätes 2

Energie einsparen 2

Sicherheitshinweise und Warnungen 5

Bedienungsblende 8

Wäschepflege 9

Pflegesymbole 9

Tipps zum Trocknen. 9

So trocknen Sie richtig 10

Kurzanweisung 10

Schonen 11

Programmablauf ändern 12

Programmübersicht 13

Reinigung und Pflege 15

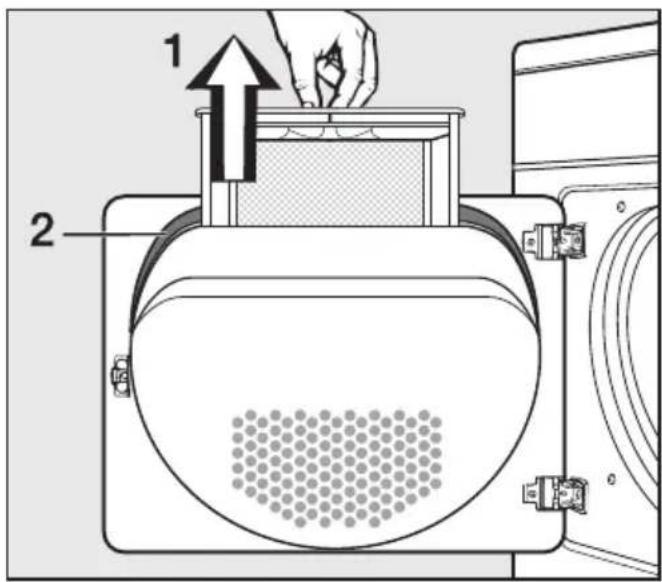

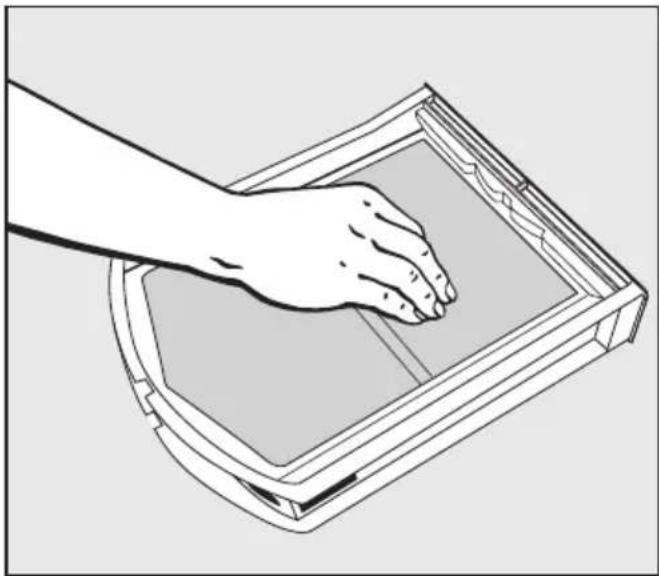

Flusensieb reinigen 15

Trockner reinigen 15

Störungshilfen 16

Was tun, wenn . . . ? 16

Allgemeine Störungen 16

Prüf- und Störungsmeldungen....19

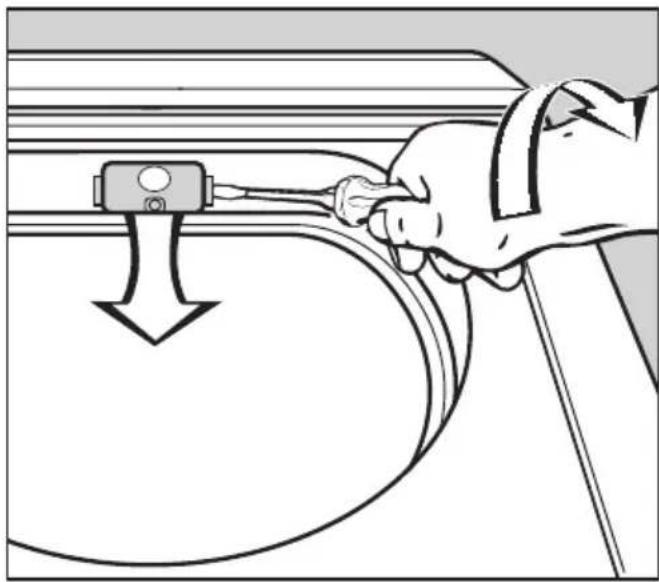

Glühlampe austauschen 20

Kundendienst 21

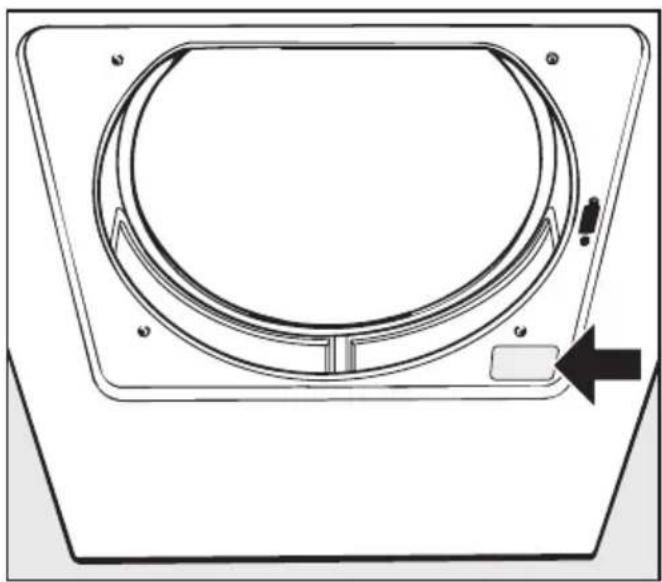

Reparaturen....21

Garantiebedingungen und Garantiezeit 21

Nachkaufbares Zubehör 21

Inhalt

Aufstellen und Anschließen 22

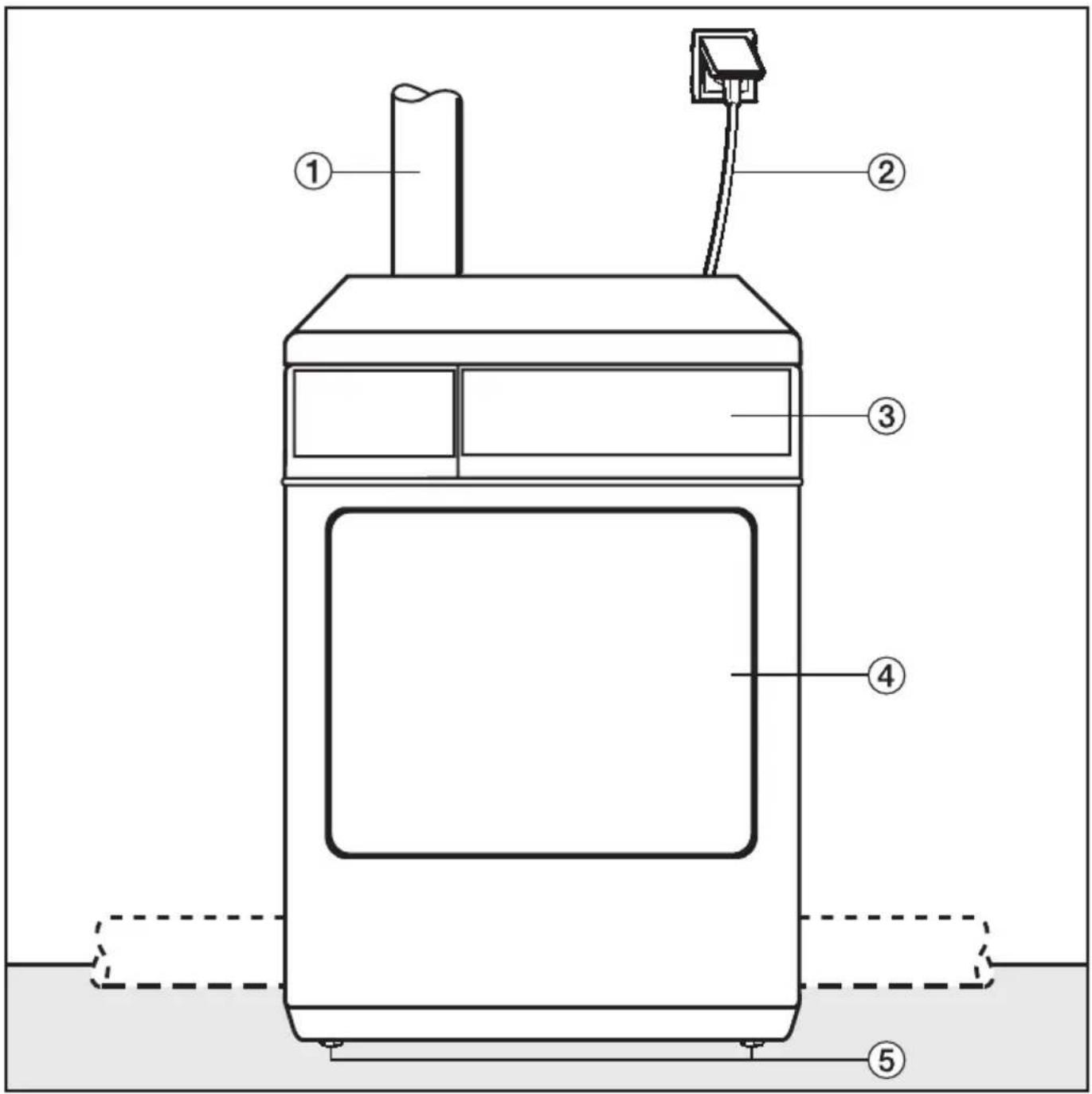

Vorderansicht....22

Aufstellungsort 23

Trockner zum Aufstellungsort tragen 23

Unterbau unter eine Arbeitsplatte. 23

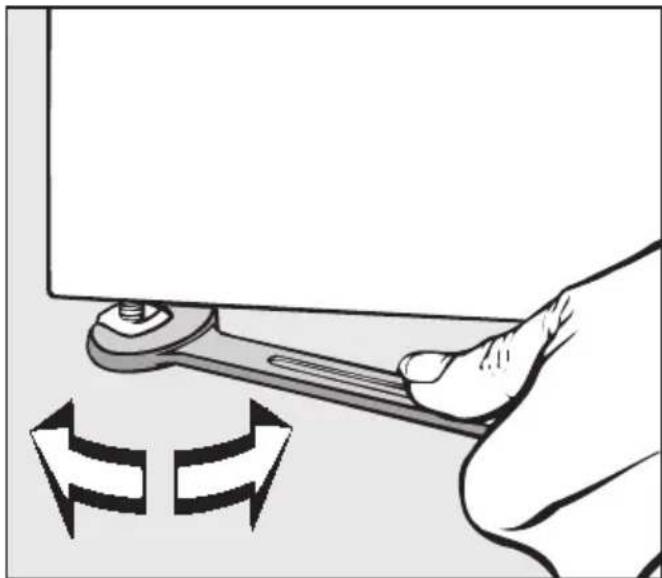

Trockner ausrichten 24

Wasch-Trocken-Säule 24

Elektroanschluss 25

Installation der Abluftleitung 26

Grundsätze 26

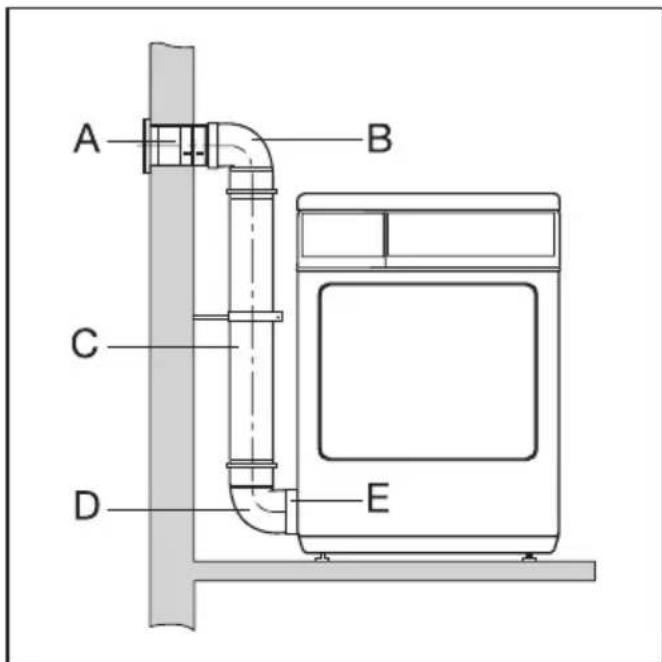

Gesamtrohrlänge berechnen....27

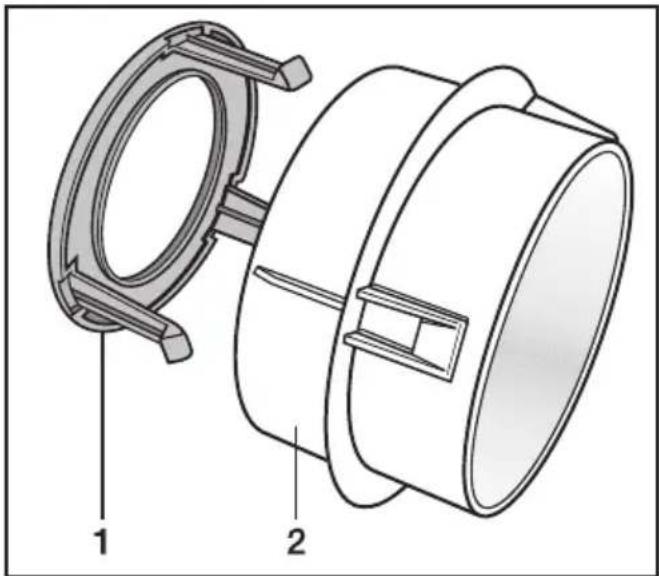

Installationsmöglichkeiten am Trockner....28

Adapter 29

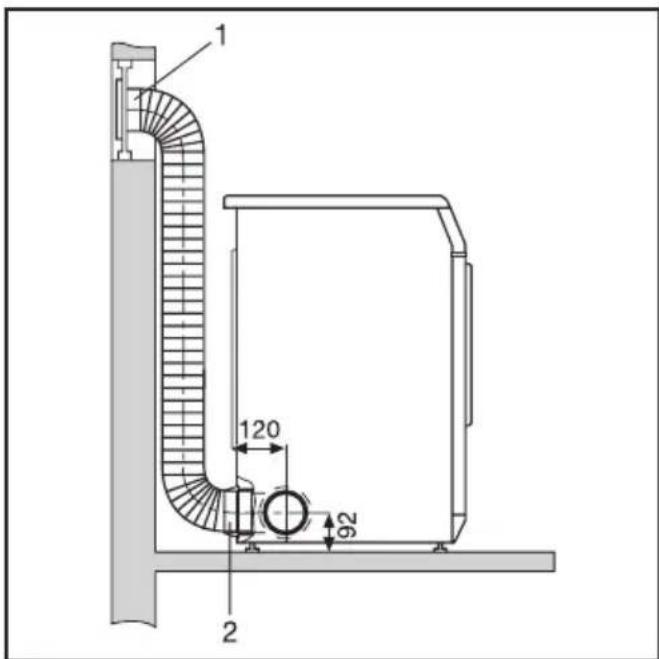

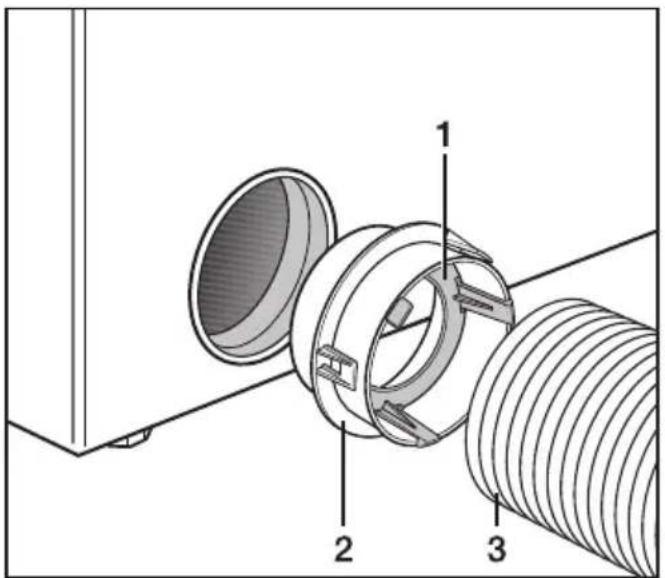

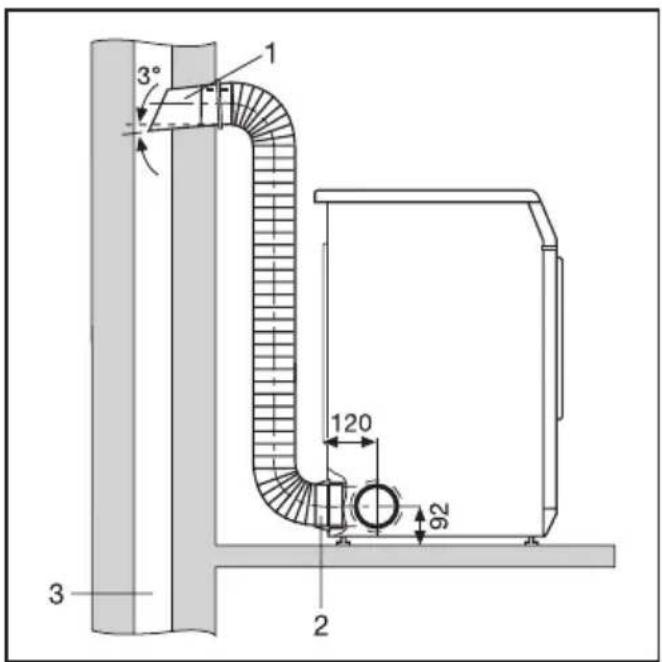

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung. 29

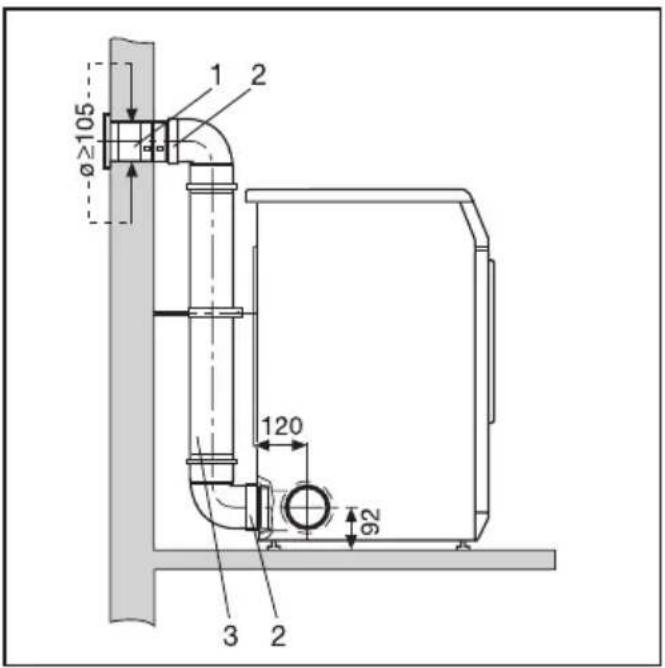

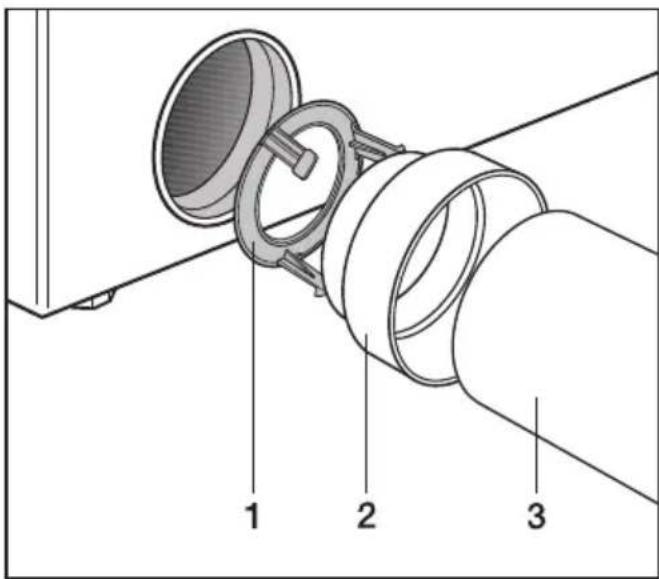

⑧ Abluftleitungssystem aus gesteckten Rohren....31

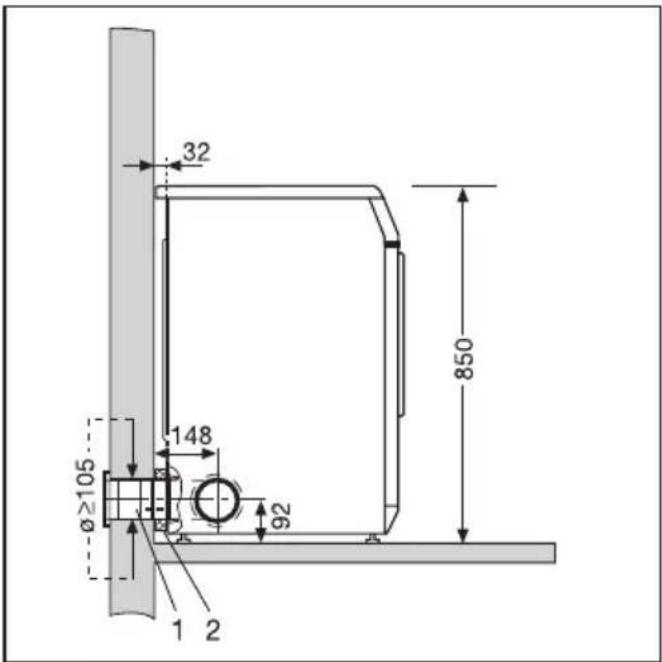

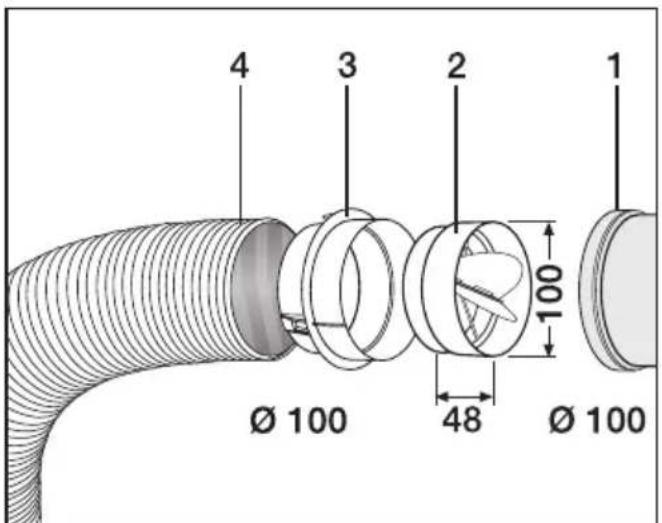

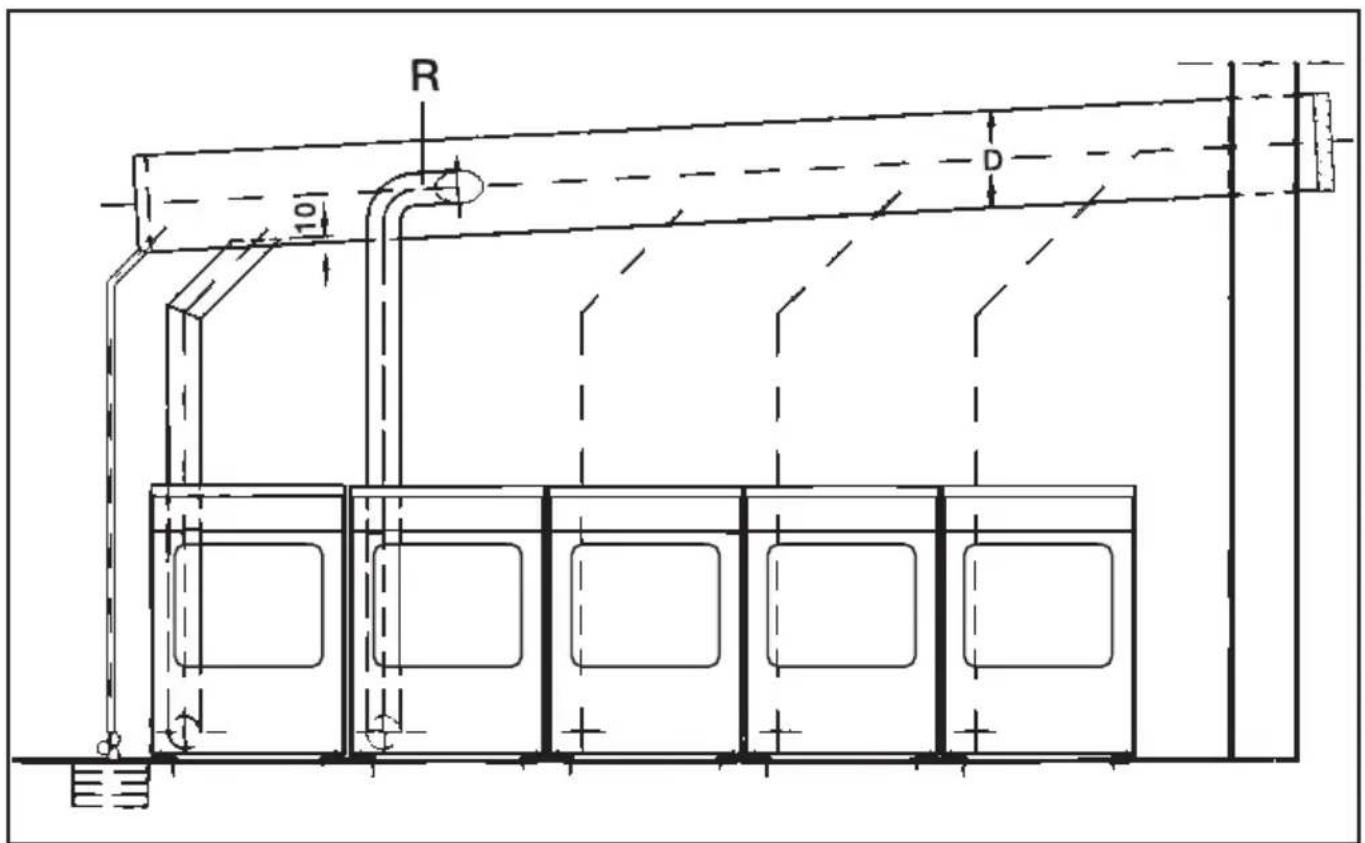

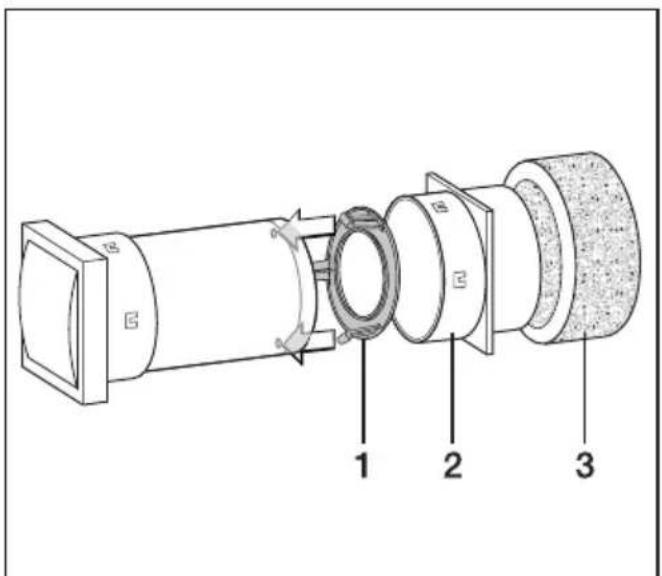

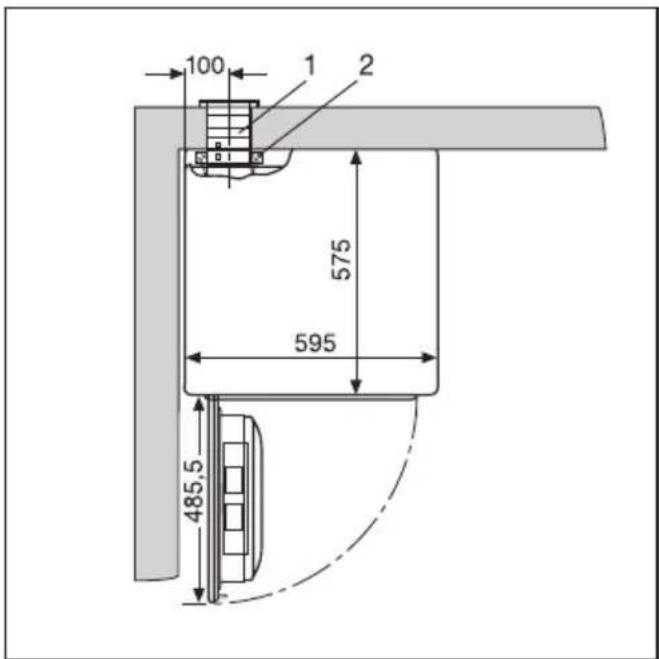

© Mauerrohr-Direktanschluss 32

⑭ Abluftsammelleitung 33

Wasch-Trocken-Säule 34

Verbrauchsdaten 35

Technische Daten....36

Programmierfunktionen 38

Restfeuchte im Programm Koch-/Buntwäsche ändern 38

Restfeuchte im Programm Pflegeleicht ändern....39

Summer aus-/einschalten 40

Abkühlzeitverlängerung einstellen....41

Standardtrockenstufe im Programm Pflegeleicht - Schranktrocken umschalten . 42

Standardtrockenstufe im Programm Automatic umschalten 43

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Dieser Trockner darf niemals:

• an einem fremdgenutzten Kamin angeschlossen werden.
• ohne Abluftleitung betrieben werden.
• ohne Flusensieb oder mit beschädigtem Flusensieb betrieben werden.

Kontrollieren Sie regelmäßig alle Bestandteile der Abluftleitung (z.B.

Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert werden, bevor sie am Trockner installiert wird.

Erstickungs- und Vergiftungsgefahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben Raum oder in der Wohnung oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch:

• unverschließbare Belüftungsöffnungen in der Außenwand oder
• Fensterschalter: der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb, sowie die Vermeidung von Unterdruck von 4 Pa oder mehr, sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Die Abluft darf nicht in einem in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgedrückt wird.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet werden, die:

• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
• mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die heraus fallende Füllung kann einen Brand verursachen.
• mit feuergefährlichen Reinigungsmitteln behandelt sind.
• mit Haarfestiger-, Haarspray-, Nagel-lackentferner- oder ähnlichen Rückständen behaftet sind.
  – mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Öl-, Fett-, Creme-Rückständen).

Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.

Waschen Sie solche besonders stark verschmutzten Textilien gründlich: genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

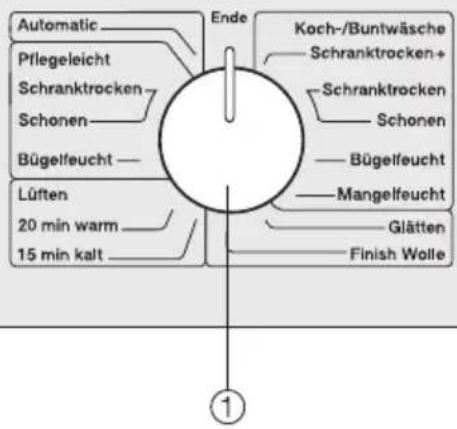

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Automatic Pflegeleicht Schranktrocken Schonen Bügelfeucht — Lüften 20 min warm 15 min kalt Ende Koch-/Buntwäsche Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle ①

Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaitluft Knitterschutz/Ende PG Start ② ③

① Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

② Programmablauf-/Prüf-Kontrolle
③ Taste Start

Startet ein Trockenprogramm.

Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

④ Taste I-Ein/0-Aus

zum Ein- und Ausschalten/Programm unterbrechen.

Die Kontrollleuchte Knitterschutz/Ende leuchtet nach dem Einschalten zur Bestätigung.

⑤ Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Hinweis: bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten von selbst (Energieeinsparung).

Optische Schnittstelle PC

Die auf der Bedienungsblende mit PC gekennzeichnete Diode dient dem Kundendienst als optische Schnittstelle.

Pflegesymbole

Kontrollieren Sie vor dem Trocknen die Symbole im Pflegeetikett der Wäsche / Textilien.

☐ . . Trocknen mit normaler Temperatur

☐ . . Trocknen mit niedriger Temperatur

☒ . . . . . . . . nicht maschinell trocknen

Tipps zum Trocknen

- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

- Empfindliche Textilien mit dem Pflegesymbol ☐ mit Schonen (niedrige Temperatur) trocknen.

- Keine tropfnassen Textilien trocknen! Schleudern Sie die Textilien nach dem Waschen mindestens 30 Sekunden gut an.

- Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic trocknen.

- Jacken öffnen, damit diese gleichmäßig durchtrocknen.

- Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Programm Finish Wolle.

- Das innere Feingewebe daunengefüllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Programm Glätten.

- Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Programm Glätten.

- Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

– Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Programm Pflegeleicht Bügelfeucht.

- Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

- Neue farbige Textilien vorm ersten Trocknen gründlich waschen und nicht zusammen mit hellen Textilien trocknen. Diese Textilien können abfärben (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Kurzanweisung

Die mit Zahlen (1, 2, 3 ...) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

① Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

⚠️ Entfernen Sie Fremdkörper, wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

• Säume und Nähte prüfen, dass keine Textilfüllungen herausfallen können.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.
• Haken und Ösen schließen.
• Textilgürtel und Schürzenbänder zusammenbinden.
• Gelöste Formbügel von BHs vernähen oder entfernen.

② Trockner einschalten

■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aushinein.

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie-einsparung).

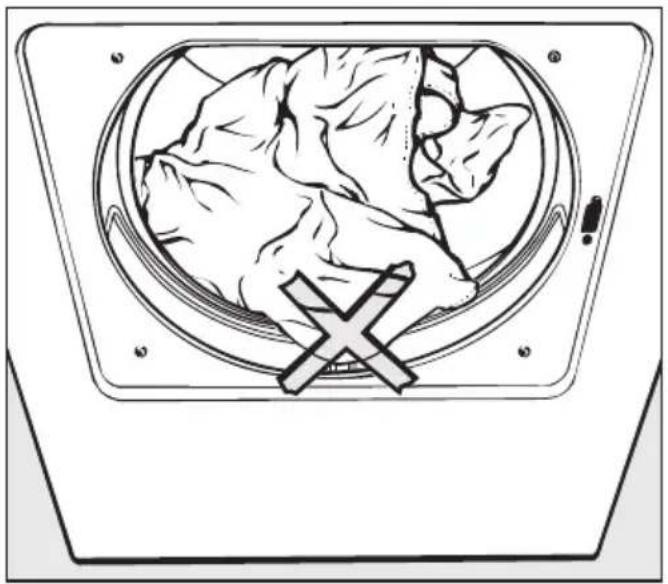

③ Trockner beladen

■ Drücken Sie zum Öffnen Taste Tür.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Beachten Sie die maximalen Beladungsmengen im Kapitel "Programmübersicht".

Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden.

■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und zudrücken.

4 Programm wählen

Automatic Pflegeleicht Schranktrocken Schonen Bügelfeucht — Lüften 20 min warm 15 min kalt Ende Koch-/Buntwäsche Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle

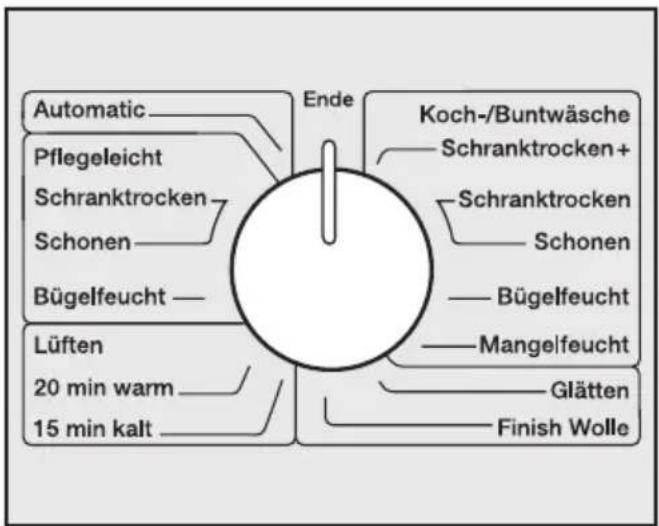

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Schonen

■Zum Trocknen empfindlicher Textilien (Pflegesymbol ☐) z.B. aus Acryl, müssen Sie den Programmwähler auf Schonen stellen.

Durch die Temperaturreduzierung bei Schonen verlängert sich die Programm-dauer.

5 Programm starten

■ Drücken Sie die Taste Start.

Die Kontrollleuchte der Taste Start geht vom Blinken in ein Leuchten über. Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet (je nach Programmwahl) die Kontrollleuchte der jeweils erreichten Trockenstufe.

Vor Programmende

Der Heizphase folgt die Abkühlphase zum Abkühlen der Wäsche (Kontrollleuchte Kaltluft). Erst hiernach ist das Programm beendet.

Keine Abkühlphase besitzen diese Programme: Finish Wolle, Glätten.

Programmende

Die Kontrollleuchte Knitterschutz/Ende leuchtet.

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort entnehmen (Knitterschutz), so werden Knitterfalten vermieden (nicht bei Finish Wolle) - Dauer: 1 h.

Während dem Knitterschutz . . .

... leuchtet (je nach Programmwahl) zusätzlich die Kontrollleuchte der erreichten Trockenstufe.

... ertönt der Summer in Intervallen.

⑥ Wäsche entnehmen

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.
■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann durch Übertrocknung Schaden nehmen.

■ Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus.
■ Reinigen Sie das Flusensieb in der Türkappe.
■ Schließen Sie die Tür.

Programmablauf ändern

Laufendes Programm umwählen

Nach Programmstart können Sie den Programmwähler noch auf ein anderes Programm drehen, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus aus.

Weitertrocknen:

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.

Das Programm wird fortgesetzt (nur Programme Koch-/Buntwäsche, Pflegeleicht, Automatic).

Übrige Programme:

■ Drücken Sie die Taste Start.

Programm abbrechen

■ Stellen Sie den Programmwähler auf Ende oder öffnen Sie die Tür.

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.
■ Schließen Sie die Tür.
■ Drücken Sie die Taste Start.

Koch-/Buntwäsche Beladung: 6 kg*
Schranktrocken+, Schranktrocken**, Schonen
Textilien Ein- und mehrlagige Textilien aus Baumwolle.Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.
Hinweis	– Schonen wählen für Textilien mit dem Pflegesymbol ☐. In diesem Programm werden empfindliche Textilien mit niedriger Temperatur schranktrocken getrocknet.
Bügelfeucht**, Mangelfeucht
Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä - sche, Bettwäsche, gestärkte Wäsche.
Hinweis Mangelwäsche bis zum Mangeln aufrollen, so bleibt sie feucht.
Pflegeleicht Beladung: 3 kg*
Schranktrocken**, Schonen, Bügelfeucht
Textilien Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.
Hinweis –	Schonen wählen für Textilien mit dem Pflegesymbol ☐. In diesem Programm werden empfindliche Textilien (z.B. aus Acryl) mit niedriger Temperatur schranktrocken getrocknet.– Für besonders knitterarmes Trocknen Bügelfeucht wählen und die Beladung auf 1,5 kg* reduzieren.– Textilien werden bei Bügelfeucht in Abhängigkeit von der Textilart und Beladung knitterarm getrocknet.

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute:
Programmeinstellung für die Prüfung nach Norm EN 61121

Programmübersicht

Automatic Beladung: 3 kg*
Textilien Beladungsmix aus Buntwäsche und pflegeleichten Textilien.
Lüften Beladung: 6 kg*
warm
Textilien	- Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: z.B. Jacken, Kissen und voluminöse Textilien.- Trocknen einzelner Wäschestücke: z.B. Badetücher, Badekleidung, Spültücher.
kalt
Textilien Alle Textilien, die durchlüftet werden sollen.
Finish Wolle Beladung: 2 kg*
Textilien Wolle-Textilien.
Hinweis -	Wolle-Textilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Glätten Beladung: 3 kg*
Textilien -	Baumwoll- oder Leinengewebe.- Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe-tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis -	Programm zur Reduzierung von Knittern nach vorherigem Schleu-dern im Waschautomaten.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.

* Gewicht der Trockenwäsche

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

1 2

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör) oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe und schließen Sie die Tür.

Nassreinigung: das Flusensieb sollten Sie zusätzlich dann unter fließendem, heißen Wasser reinigen, wenn es stark verklebt oder verstopft ist.

■ Trocknen Sie das Flusensieb mit Vorsicht gründlich ab.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse und Bedienungsblende nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltige Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ...?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen
Problem Ursache Behebung
Der Trockner geht nach dem Ein-schalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar fest-stellen.	- Haben Sie die Bedienreihenfol-ge eingehalten (Kapitel "So trocknen Sie richtig")?- Ist der Netzstecker einge-steckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen sta-tisch aufgeladen.	Synthetisches neigt zu statischen Aufladun-gen.	Ein beim Waschen verwendetes Weichspülmittel im letzten Spül-gang kann die statische Aufla-dung beim Trocknen mindern.
Problem Ursache	Behebung
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen und Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist ge-ring und hat keinen nennens-werten Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden von einem Flusensieb aufge-fangen und können leicht ent-fernt werden (siehe Kapitel "Reinigung und Pflege").
Die Wäsche ist unzufriedenstellend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	– Trocknen Sie mit Warmluft nach.– Wählen Sie beim nächsten Programmlauf ein geeignetes Programm.
Die Trommelbe-leuchtung leuchtet nicht.	Die Beleuchtung schaltet au-tomatisch aus (Energieeinsparung).	Schalten Sie den Trockner aus und wieder ein.
	Eventuell ist die Glühlampe ist defekt.	Die Glühlampe können Sie austauschen: siehe am Ende dieses Kapitels.
Problem Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Belüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist.	Öffnen Sie Tür oder Fenster, damit Luft nachströmt.
	Das Flusensieb ist mit Flusen verstopft.	Entfernen Sie die Flusen.
	Die Abluftleitung oder deren Mündung ist mit Flusen verstopft.	- Kontrollieren Sie alle Bestandteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.- Entfernen Sie die Flusen.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse ist der Feuchtegrad der Wäsche nicht exakt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig mit dem Warmluftprogramm.
Prüf- und Störungsmeldungen
Problem Ursache Behebung
Programmabbruch.Kontrollleuchte Knitterschutz/Ende leuchtet. Der Summer er-tönt.	Das ist keine Störung.Die Elektronik erkennt,dass keine Wäsche in der Trommel ist und bricht das Programm ab.Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen.	Einzelne Wäscheteile soll-ten Sie künftig mit dem Warmluftprogramm trock-nen.Vor Programmumwahl:Tür öffnen und schließen.
Programmabbruch.Kontrollleuchte Man-gelfeucht oder Bügel-feucht blinkt. Der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststel-len.	– Schalten Sie den Trockner aus und ein.– Starten Sie ein Pro-gramm.Erfolgen wieder Pro-grammabbruch und Feh-lermeldung, liegt ein De-fekt vor. Informieren Sie den Miele Kundendienst.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler oder

- den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland 0800 - 22 44 666

A Österreich 050 800 300* (*österreichweit zum Ortstarif)

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Abluftanschluss: die Abluftleitung können Sie wahlweise an der Rückseite (werkseitig geöffnet), rechts oder links installieren
② Netzanschlussleitung
③ Bedienungsblende
④ Tür

⑤ Vier höhenverstellbare Schraubfüße

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Berücksichtigen Sie den Platzbedarf für die Abluftleitung bei Festlegung der Seiten- und Wandabstände.

⚠ Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss.

Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann sich die Trockenzeit verlängern.

- Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

Bei Nischenhöhen von:

- 840 mm sind längere Schraubfüße* erforderlich.

- 870/885 - 915/930 mm sind ein - bis zwei Höhenausgleichsrahmen* erforderlich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

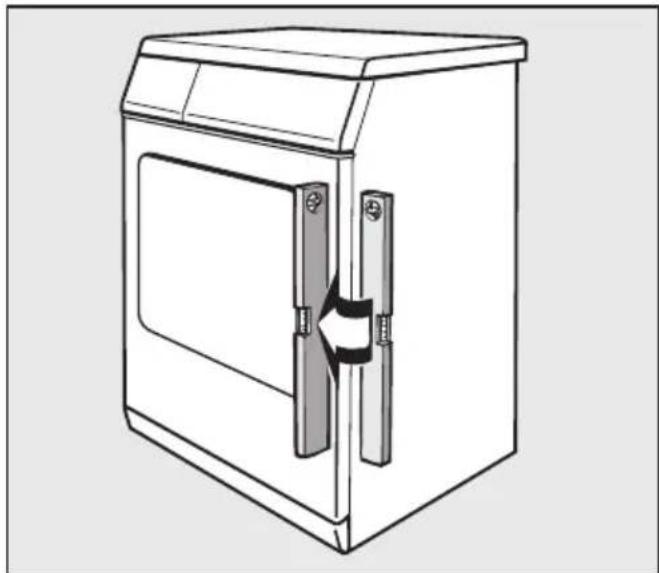

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠ Zwischen Trocknerunterseite und Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigem Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

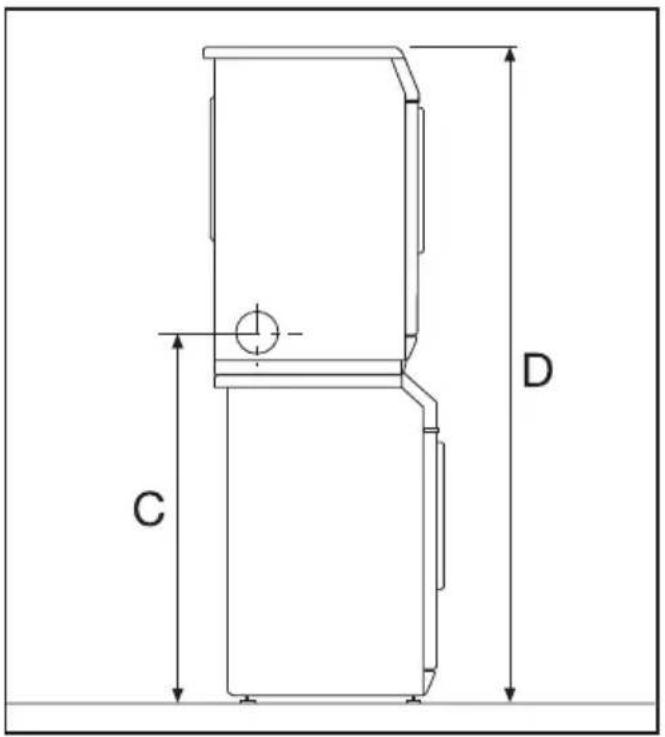

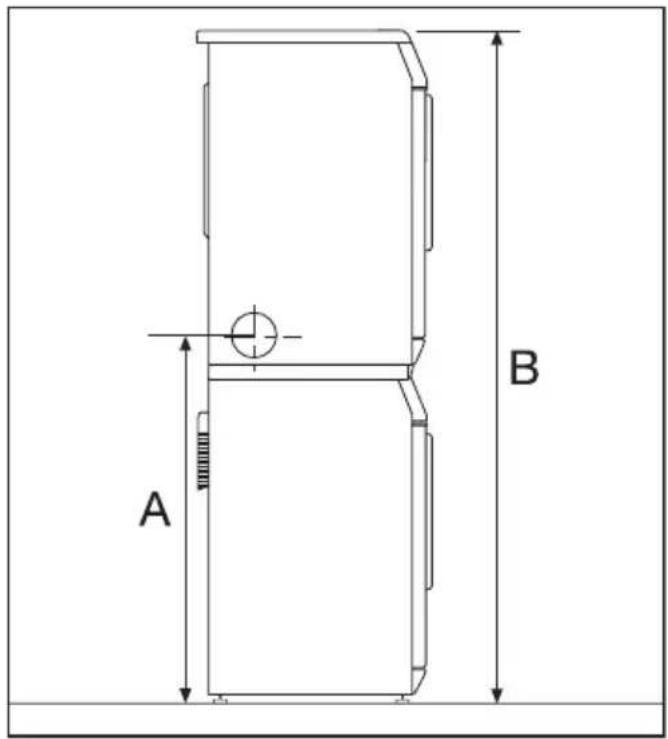

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Grundsätze

Wichtig

Der Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach Außen geführt wird, durch . . .

... eine Abluftleitung (flexibel, hoch-flexibel oder aus gesteckten Rohren) oder

... einen Mauerrohr-Direktanschluss.

• Für die Dauer der Installation der Abluftleitung den Netzstecker nicht einstecken.
  – Die Mündung der Abluftleitung (z.B. ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft . . .

... nicht zurück in den Aufstellraum gelangt;

... keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

– Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen.

Sorgen Sie deshalb beim Trocknen für eine ausreichende Raumbelüftung (sonst besteht Erstickungsgefahr durch eventuelles Zurücksaugen von Abgasen, die Trockenzeit dauert sehr viel länger), zum Beispiel:

• Fenster öffnen;
• unverschließbare Belüftungs- öffnungen in der Außenwand anbringen;
• Fensterschalter anbringen, damit der Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

• lange Abluftleitungen.
• viele und enge Bögen oder Biegungen.

So umgehen Sie eine niedrige Trockenleistung und einen hohen Zeit- und Energiebedarf.

Verwenden Sie

• für die Abluftleitung: Abluftschlauch* oder Kunststoffabwasserrohr (z.B. HT-Rohrsysteme) mit einem Durchmesser von 100 mm.
• für die Abluftführung nach Außen: das Mauerrohr* oder den Fensteranschluss*.

*nachkaufbares Miele Zubehör

Vorgehensweise

■ Messen Sie zuerst die Länge der benötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohrdurchmesser (siehe nächste und übernächste Seite). Bei einer großen Gesamtrohrlänge wird nämlich ein größerer Rohrdurchmesser notwendig.
■ Anschließend müssen Sie sich für die Installation eines Abluftleitungssystems entscheiden (siehe Abschnitt "Übersicht der Abluftleitungssysteme" in diesem Kapitel).

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unterschiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als

Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z. B. eines Bogens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen aller Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt- rohrlänge ist ein Wert der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

Vorgehensweise

1. Messen Sie die notwendige Länge für die gerade zu verlegende Abluftleitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Vergleichsrohrlänge aus Tabelle I.
2. Ermitteln Sie die Anzahl der notwendigen Bögen und Bauteile. Zählen Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.
3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.
4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt- rohrlänge erforderlich ist.

Tabelle I
Bauteile Vergleichs	- rohrlänge
Abluftschlauch (hoch-flexibel)*
- 1 m gerade verlegt	1,8 m
- Bogen 45°(Biegeradius = 0,25 m)	1,5 m
- Bogen 90°(Biegeradius = 0,25 m)	2,5 m
Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr
- 1 m gerade verlegt / bzw. 1 m gerades Rohr	1,0 m
- Bogen 45°(Biegeradius = 0,25 m)	0,6 m
- Bogen 90°(Biegeradius = 0,25 m)	0,8 m
Mauerrohr* oder Fensteranschluss*
- mit Gittereinsatz	3,8 m
- mit Rückstauklappe (schwingende Klappe)	1,5 m
Rückstauklappe* zum Integrieren in die Abluftleitung(siehe Abschnitt "D Abluftsammelleitung")	14,3 m
Flachkanal (für Säulenaufstellung)*	11,0 m
linke oder rechte Abluftöffnung des Trockners	1,0 m
* nachkaufbares Miele Zubehör

Tabelle II
Maximal zulässige Gesamtrohrlänge	erforderlicher Durchmesser
10 m mit Ringadapter	100 mm
20 m ohne Ringadapter	100 mm
40 m ohne Ringadapter	125 mm
100 m ohne Ringadapter	150 mm

Berechnungsbeispiel

A B C D E

A Mauerrohr, mit Gittereinsatz

$$ = 1 \times 3, 8 \mathrm{m} \text {Vergleichsrohrlange} = 3, 8 \mathrm{m} $$

B/D 2 Bögen, 90°

$$ = 2 \times 0, 8 \mathrm{m} \text {Vergleichsrohrlänge} = 1, 6 \mathrm{m} $$

C 0,5 m Kunststoffabwasserrohr

$$ = 0, 5 \times 1 \mathrm{m} \text { Vergleichsrohrlänge } = 0, 5 \mathrm{m} $$

E linke Abluftöffnung

$$ = 1 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 0 \mathrm{m} $$

Gesamtrohrlänge = 6,9 m

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Deshalb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

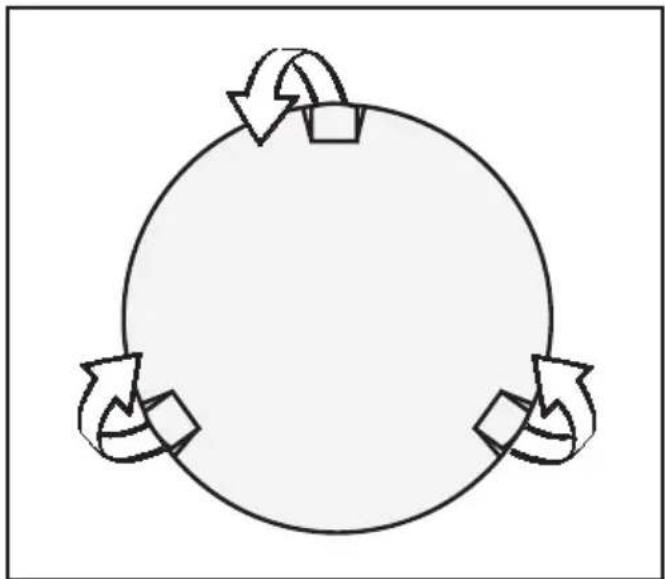

Linke oder rechte Seitenwand

■ Entnehmen Sie die Kappe und verschließen Sie damit die Abluftöffnung an der Rückseite.

■ Drücken Sie die Kappe fest an, damit sie nicht heraus fällt.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Übersicht der Abluftleitungssysteme

Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftleitungssysteme (A B C D), die am Trockner installiert werden können.

Adapter

Im Adapter (2) für die Installation einer flexiblen Abluftleitung ist ein Ringadapter** (1) installiert. Er bewirkt in Kombination mit einer kurzen Abluftleitung (maximal 10 m Gesamtrohrlänge) eine Zeit- und Energieeinsparung beim Trocknen. Der entnehmbare Ringadapter kann in jedes Abluftleitungssystem eingebaut werden.

**Hinweis für Prüfinstitute: Die Prüfung nach Norm EN 61121 erfolgt mit Ringadapter.

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung

Unter Verwendung des beigefügten Adapters können Sie ganz einfach einen Abluftschlauch (∅ 100 mm) installieren.

Sie benötigen

• einen Abluftschlauch* (hoch-flexibel, flexibel oder Alu-Flex).
• ein Mauerrohr* oder einen Fensteranschluss*.

* nachkaufbares Miele Zubehör

■ Nehmen Sie den Ringadapter (1) aus dem Adapter (2), wenn die Gesamtrohrlänge länger als 10 m ist! Bei einer Gesamtrohrlänge von weniger als 10 m können Sie den Ringadapter im Adapter belassen.
■ Installieren Sie den Abluftschlauch (3) mit Hilfe des Adapters (2) am Trockner.
■ Beispiele siehe nächste Seite.

Installation der Abluftleitung

Beispiele

Fensteranschluss

1 120 92 2

1. Fensteranschluss (in Plexiglasscheibe eingesetzt)

(dem Miele Fensteranschluss liegt eine Montageanweisung bei)

1. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

3° 1 120 92 2 3

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)

2. Adapter für flexiblen Abluftschlauch

3. Abluftkamin, feuchtigkeitsisoliert

⚠️ Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

B Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Gesamtrohrlänge vorliegt.

Ein Rohr setzt der Abluft einen geringeren Widerstand entgegen, als z. B. hoch flexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

Sie benötigen . . .

... den Anschlussstutzen* (∅ 100 mm mit innenliegender Rippe).

... ein Mauerrohr* oder einen Fensteranschluss*.

... Kunststoffabwasserrohr (∅ 100 mm) aus dem Fachhandel. Ist ein größerer Rohrdurchmesser notwendig, dann sind zusätzliche Übergangsrohre des Rohrsystems (z. B. von ∅ 100 auf 125 mm) erforderlich.

* (nachkaufbares Miele Zubehör)

1 2 3

■ Stecken Sie den Ringadapter (1) nur dann in den Miele Anschlussstutzen (2), wenn die Gesamtrohrlänge kürzer als 10 m ist.

Bei einer Gesamtrohrlänge von mehr als 10 m den Ringadapter nicht verwenden!

■ Installieren Sie das Rohr (3) mit Hilfe des Anschlussstutzens (2) am Trockner.

Beispiel

1 2 ≥105 120 92 3 2

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)

2. Anschlussstutzen

3. Kunststoffabwasserrohr, Durchmesser DN 100

© Mauerrohr-Direktanschluss

Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteilhaft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.

Sie benötigen ein Mauerrohr* und einen flexiblen Distanzring*.

* (nachkaufbares Miele Zubehör)

1 Beachten Sie vorm Durchbrechen der Mauer . . .

... die Montageanweisung, die dem Miele Mauerrohr beigefügt ist. ... folgende Maßzeichnungen.

Ansicht von oben:

100 1 2 575 595 485,5

1. Mauerrohr
2. Flexibler Distanzring

Seitenansicht:

32 850 148 92 Ø≥105 1 2

1. Mauerrohr
2. Flexibler Distanzring

② Stecken Sie den Ringadapter (1) in das Mauerrohr.

3 Stecken Sie den flexiblen Distanzring (3) auf den Anschlussstutzen (2) des Mauerrohrs und schieben Sie den Trockner an die Wand.

D Abluftsammelleitung

R 10 D

Zur Vermeidung von Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

■ Installieren Sie pro Trockner eine Rückstauklappe R direkt an die Sammelleitung. Hierfür ist nachkaufbares Miele Zubehör* (siehe rechts) erforderlich.

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser D vergrößert werden.
Trockner Vergrößerungsfaktor des Rohr - durchmessers aus Tabelle II
2	1
3	1,25
4 - 5	1,5

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluss an die Sammelleitung
2 Miele Rückstauklappe*
3 zusätzlicher Miele Adapter*
4 Miele Abluftschlauch*, hoch flexibel

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Wasch-Trocken-Säule

Höhe der Abluftöffnungen bei einer Wasch-Trocken-Säule

Miele Waschautomat mit gerader oder schräger Bedienungsblende

A B

Zwischenbausatz* ohne Arbeitsplatte:

A = 94,2 cm

B = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

A = 92.8 cm

B = 168,6 cm

* nachkaufbares Miele Zubehör

Miele Waschautomat mit Comfort Bedienungsblende

C D

Zwischenbausatz* ohne Arbeitsplatte:

C = 94,2 cm

D = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

C = 96,0 cm

D = 171,8 cm

* nachkaufbares Miele Zubehör

Programm Beladung Endschleuderstufe imkg* U/min kWh Minuten		Waschautomaten	Energie Zeit
Koch-/BuntwäscheSchranktrocken	6,0 800	(70 % Restfeuchte)**1200140016001800	3,903,052,902,802,55	10785817871
Koch-/BuntwäscheBügelfeucht	6,0 800	(70 % Restfeuchte)**1200140016001800	3,002,202,051,951,70	8261575548
Pflegeleicht Schranktrocken 3,0	1000 (50 %	Restfeuchte)** 1,35 38
Pflegeleicht Bügelfeucht 3,0 1000 1,20 33
Automatic 3,0 900 1,75 49
Finish Wolle	2,0	-	0,15	3
Glätten	3,0	-	0,30	8

* Gewicht der Trockenwäsche
** Prüfprogramm nach EN 61121 (einschließlich Ringadapter)

Alle Werte ermittelt nach Norm EN 61121

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern und Spannungsschwankungen im Elektronetz von den angegebenen Werten abweichen.

Technische Daten

Höhe 850 mm (verstellbar +7/-7 mm)

Höhe für Unterbau 820 mm

Breite 595 mm

Tiefe 580 mm

Tiefe bei geöffneter Tür 1060 mm

Gewicht 48 kg

Trommelinhalt 100 l

Maximale Beladungsmenge 6 kg (Gewicht der Trockenwäsche)

Länge der Anschlussleitung 2 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Leistung der Glühlampe siehe Typenschild

Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Restfeuchte im Programm Koch-/Buntwäsche ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sollten Sie aber die Wäsche insgesamt trockner wünschen, dann können Sie in diesem Programm gleichzeitig alle Trockenstufen trockener einstellen. Hierdurch verlängert sich die Programmdauer.

Werkseitig ist eine Standardrestfeuchte eingestellt. Sie können sie trockner einstellen.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Schranktrocken.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.

- Kontrollleuchte Trocknen blinkt: Standardrestfeuchte wird trockner

- Kontrollleuchte Trocknen blinkt nicht: Standardrestfeuchte (Werkeinstellung)

⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Restfeuchte im Programm Pflegeleicht ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sollten Sie aber die Wäsche insgesamt trockner wünschen, dann können Sie in diesem Programm gleichzeitig alle Trockenstufen trockener einstellen. Hierdurch verlängert sich die Programmdauer.

Werkseitig ist eine Standardrestfeuchte eingestellt. Sie können sie trockner einstellen.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Schonen.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.

- Kontrollleuchte Trocknen blinkt: Standardrestfeuchte wird trockner

- Kontrollleuchte Trocknen blinkt nicht: Standardrestfeuchte (Werkeinstellung)

⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Summer aus-/einschalten

Der Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).

Werkseitig ist der Summer eingeschalte, Sie können ihn ausschalten.

Der Dauerwarnton bei Fehlermeldungen ist unabhängig vom ein- oder ausgeschalteten Summer.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Bügelfeucht.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.
- Kontrollleuchte Trocknen blinkt nicht: Summer aus

- Kontrollleuchte Trocknen blinkt: Summer ein (Werkeinstellung)

⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Abkühlzeitverlängerung einstellen

Die Textilien werden nach Programmende automatisch - und solange wie notwendig - abgekühlt. Diese Abkühlzeit können Sie verlängern. Die Textilien werden stärker abgekühlt.

Werkseitig ist die Abkühlzeitverlängerung nicht eingestellt. Sie können diese verlängern (in 2 Stufen).

Die Abkühlzeitverlängerung ist für die Programme Koch-/Buntwäsche, Pflegeleicht, Automatic einstellbar.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Mangelfeucht.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.
- Kontrollleuchte Trocknen blinkt 1x: Abkühlzeit 5 Minuten länger
- Kontrollleuchte Trocknen blinkt 2x: Abkühlzeit 10 Minuten länger
- Kontrollleuchte Trocknen blinkt nicht: normale Abkühlzeit (Werkeinstellung)
⑦ Schalten Sie mit der TasteI-Ein/O-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Standardtrockenstufe im Programm Pflegeleicht - Schranktrocken umschalten

In diesem Programm ist das Trocknungsergebnis auf eine Standardtrockenstufe ausgerichtet. Sie haben die Möglichkeit, diese Trockenstufe umzuschalten: das Trocknungsergebnis wird trockener.

Werkseitig ist die Standardtrockenstufe Schranktrocken eingestellt.

Sie können zur Trockenstufe Schrank-trocken+ (trockner als die Standardtrockenstufe) umschalten.

Hinweis: falls Sie bereits die Programmierfunktion "Restfeuchte im Programm Pflegeleicht ändern" eingestellt haben, so wirkt diese hierbei zusätzlich.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Pflegeleicht Schranktrocken.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.
- Kontrollleuchte Trocknen blinkt: Standardtrockenstufe wird Schranktrocken+
- Kontrollleuchte Trocknen blinkt nicht: Standardtrockenstufe (Werkeinstellung)
⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Standardtrockenstufe im Programm Automatic umschalten

In diesem Programm ist das Trocknungsergebnis auf eine Standardtrockenstufe ausgerichtet. Sie haben die Möglichkeit, diese Trockenstufe umzuschalten: das Trocknungsergebnis wird trockener oder feuchter.

Werkseitig ist die Standardtrockenstufe Schranktrocken eingestellt.

Sie können zur Trockenstufe Bügelfeucht (feuchter) oder Schranktrocken+ (trockener als die Standardtrockenstufe) umschalten.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Automatic.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.
- Kontrollleuchte Trocknen blinkt 2x: Standardtrockenstufe wird Schranktrocken+
- Kontrollleuchte Trocknen blinkt nicht: Standardtrockenstufe wird Bügelfeucht
- Kontrollleuchte Trocknen blinkt 1x: Standardtrockenstufe (Werkeinstellung)
⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus. Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus. Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

e-mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Miele im Internet: www.miele.lu

e-mail: [e-mail]

Werkkundendienst

D Deutschland

0800-22 44 666*

Mo-Fr 7 - 20 Uhr *kostenfrei

Sa 9 - 13 Uhr

A Österreich

050 800 300**

Mo-Fr 7.30 - 18 Uhr ^** österreichweit zum Ortstarif

L Luxemburg

00352-4 97 11-20/22

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr

Produktinformationen

D Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,14 pro Minute

Sa 9 - 13 Uhr

A Österreich

050 800 800**

Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif

L Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
