BEDIENUNGSANLEITUNG T 4523 MIELE

Gebrauchsanweisung Ablufttrockner T 4523

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie

diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern. Sie sparen etwa 30 % Energie und Zeit beim Trocknen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
  – Trocknen Sie bei höheren Umgebungstemperaturen ab 25°C zusätzlich mit E-Spar.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
• Reinigen Sie nach jedem Trocknen das Flusensieb.
• Kontrollieren Sie regelmäßig die Abluftleitung und deren Bestandteile auf mögliche Flusenansammlungen und entfernen Sie diese gegebenenfalls.
• Vermeiden Sie viele Bögen oder Biegungen bei der Installation der Abluftleitung.

Ihr Beitrag zum Umweltschutz 2

Entsorgung der Transportverpackung....2

Entsorgung des Altgerätes 2

Energie einsparen 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners 9

Bedienungsblende 9

Funktionsweise des Displays....10

Erste Inbetriebnahme 11

Wäschepflege....12

Pflegesymbole 12

Tipps zum Trocknen....12

So trocknen Sie richtig 13

Kurzanweisung 13

Extras 16

E-Spar 16

Kurz 16

Schonen 16

Knitterschutz 16

Summer 16

Startverzögerung 17

Programmübersicht 18

Programmablauf ändern 21

Laufendes Programm umwählen....21

Programm abbrechen 21

Programm unterbrechen 21

Wäsche nachlegen oder entnehmen....21

Elektronische Programmverriegelung 22

Inhalt

Reinigung und Pflege 23

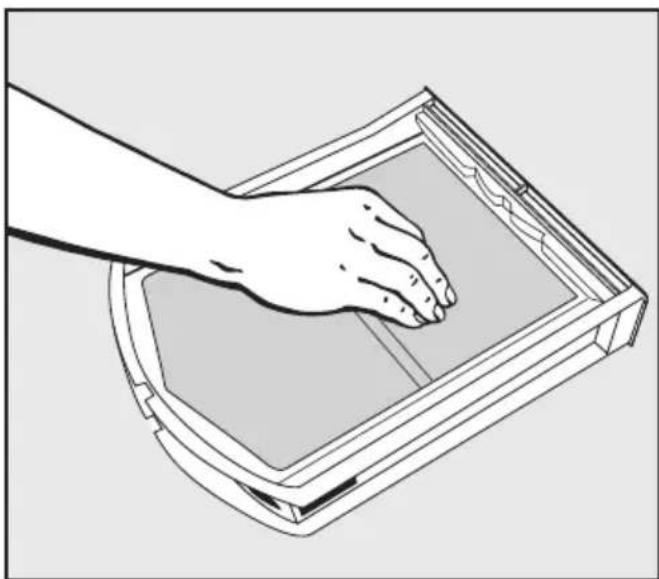

Flusensieb reinigen 23

Trockner reinigen 23

Störungshilfen 24

Was tun, wenn . . . ? 24

Prüf- und Störungsmeldungen im Display....24

Sonstige Störungen 26

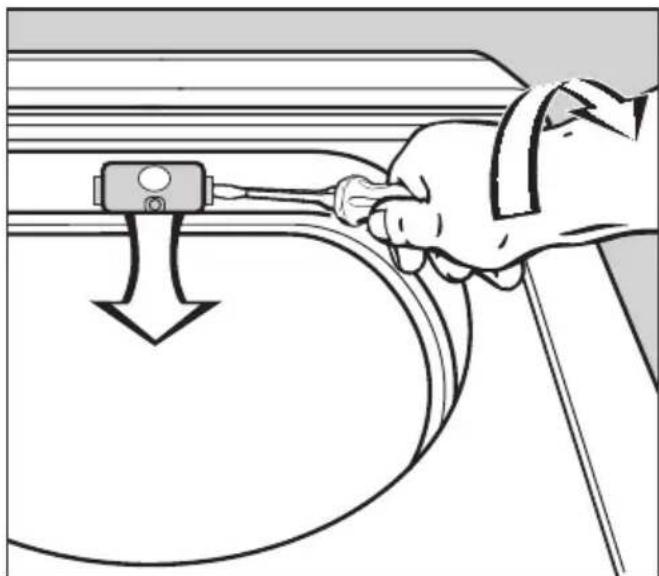

Glühlampe austauschen 29

Kundendienst 30

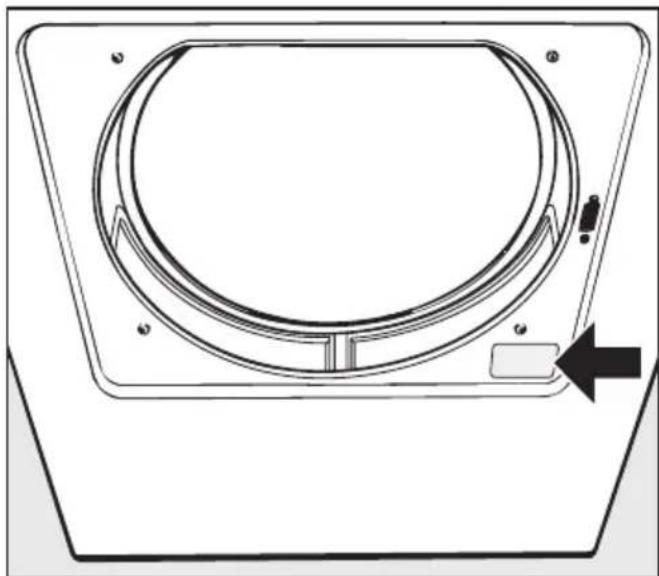

Reparaturen....30

Programmaktualisierung (Update). 30

Garantiebedingungen und Garantiezeit 30

Nachkaufbares Zubehör 30

Aufstellen und Anschließen 31

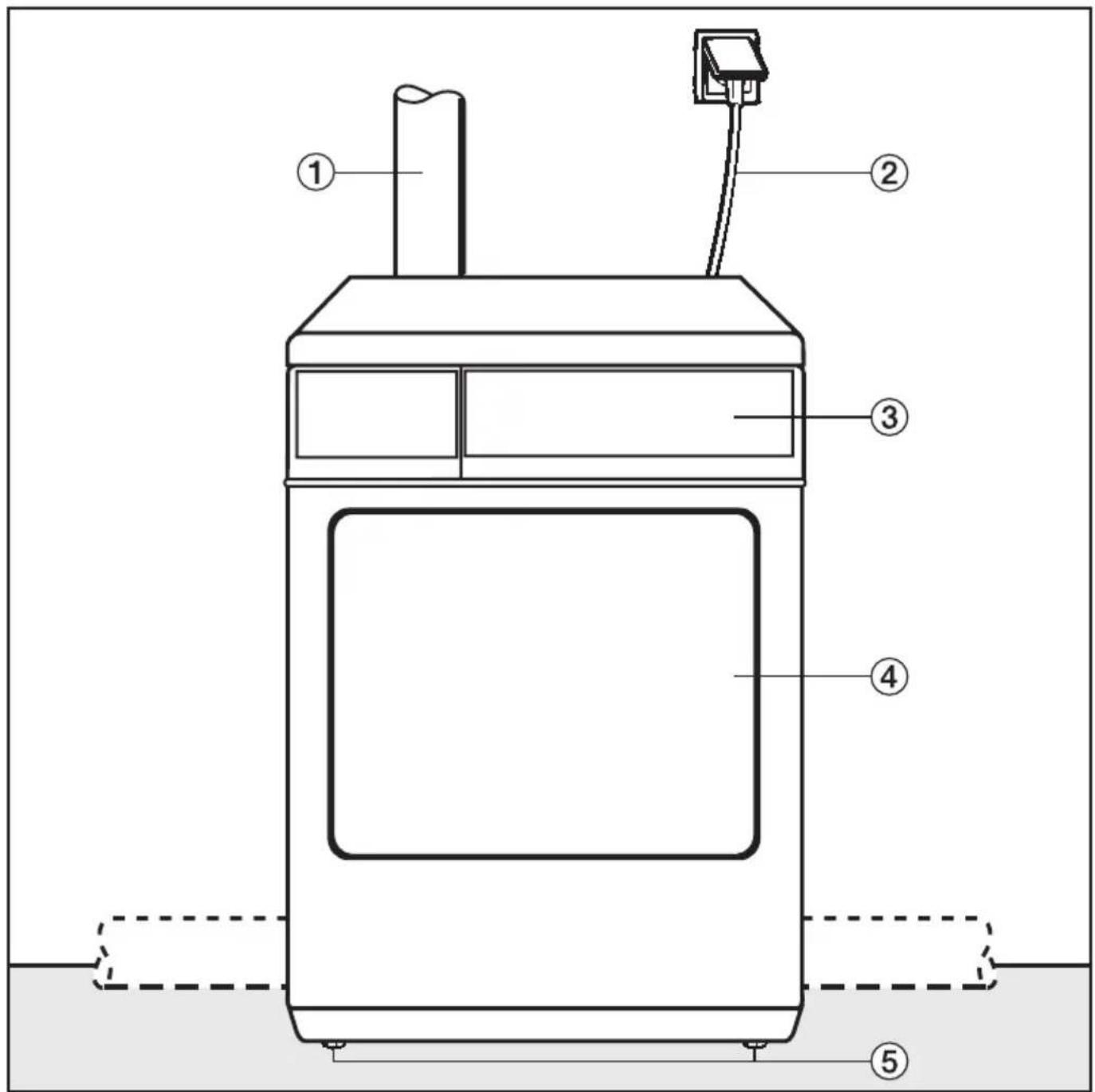

Vorderansicht....31

Aufstellungsort 32

Trockner zum Aufstellungsort tragen 32

Unterbau unter eine Arbeitsplatte. 32

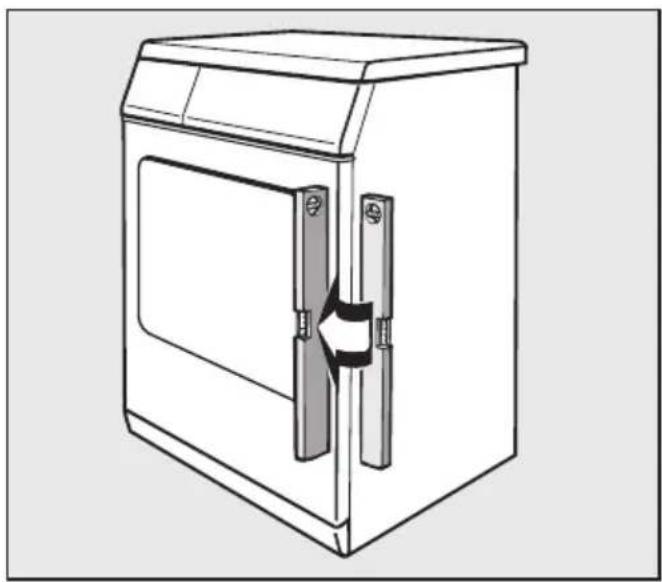

Trockner ausrichten 33

Wasch-Trocken-Säule 33

Elektroanschluss 34

Installation der Abluftleitung 35

Grundsätze 35

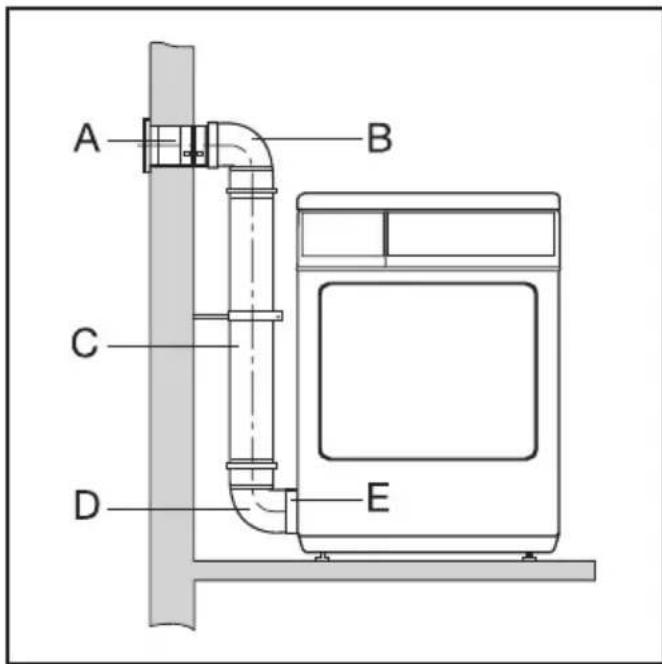

Gesamtrohrlänge berechnen....36

Installationsmöglichkeiten am Trockner 37

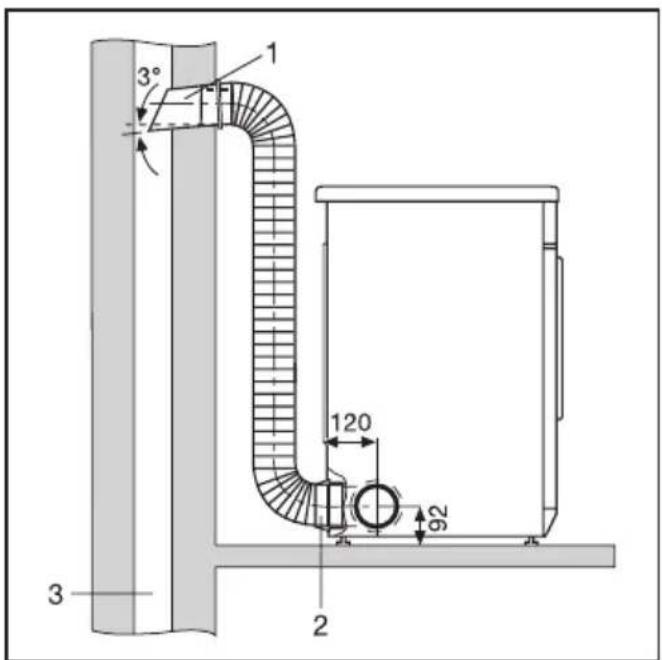

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung. 38

⑧ Abluftleitungssystem aus gesteckten Rohren....40

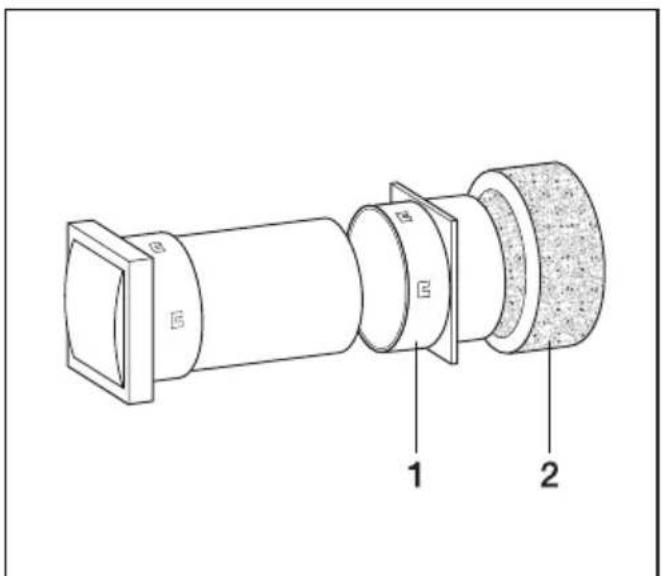

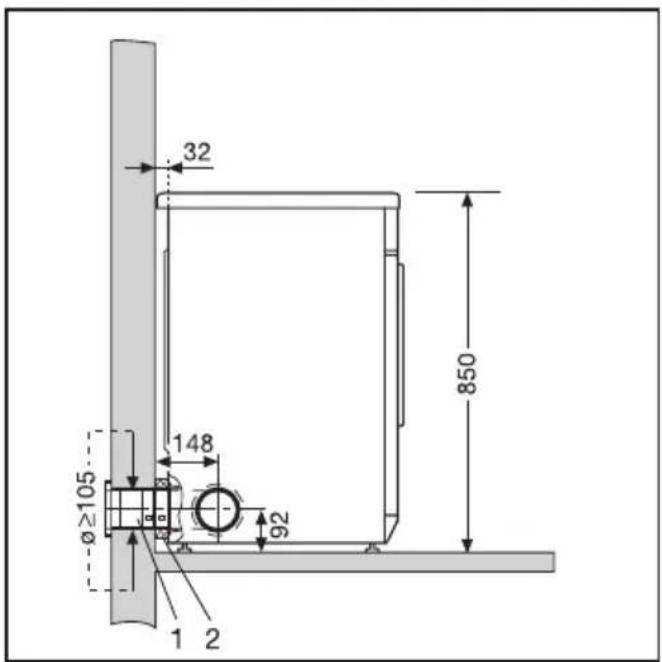

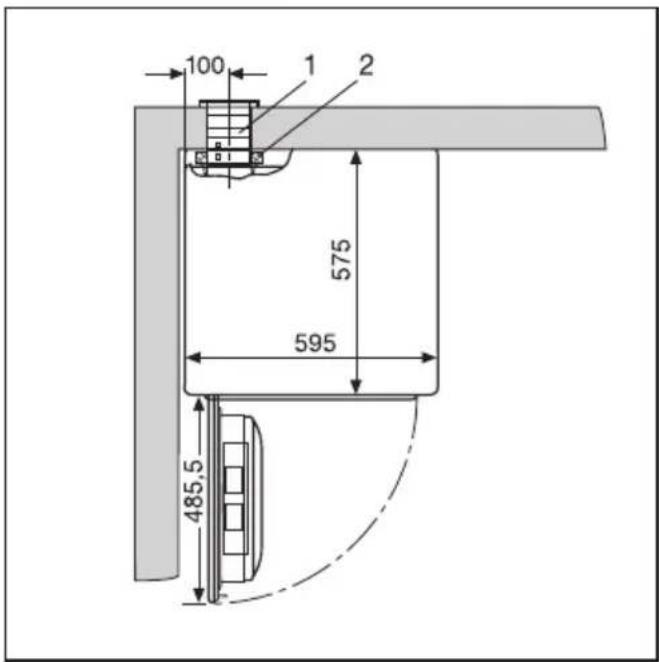

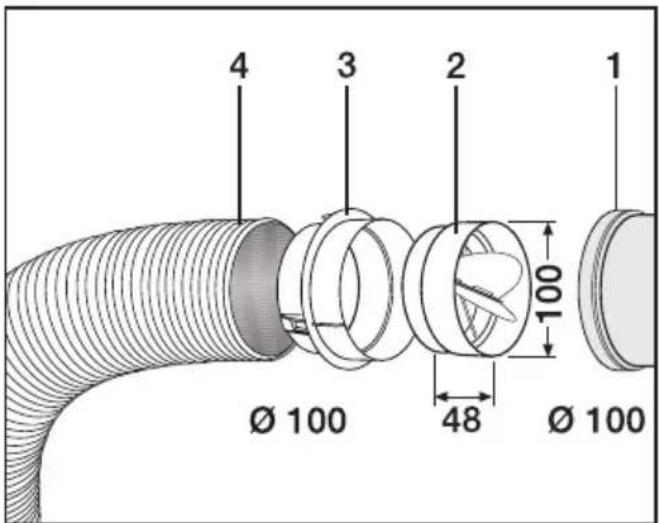

© Mauerrohr-Direktanschluss 41

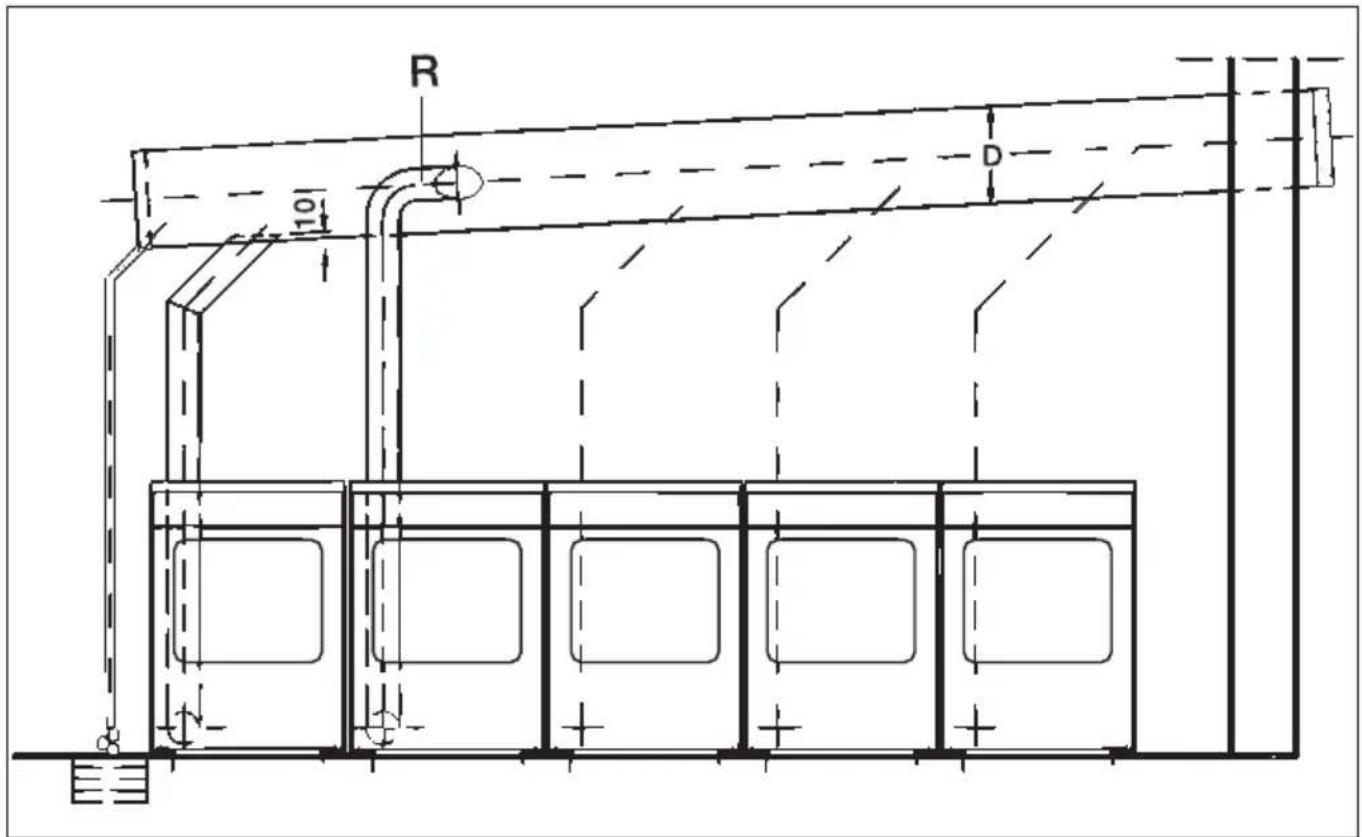

⑭ Abluftsammelleitung 42

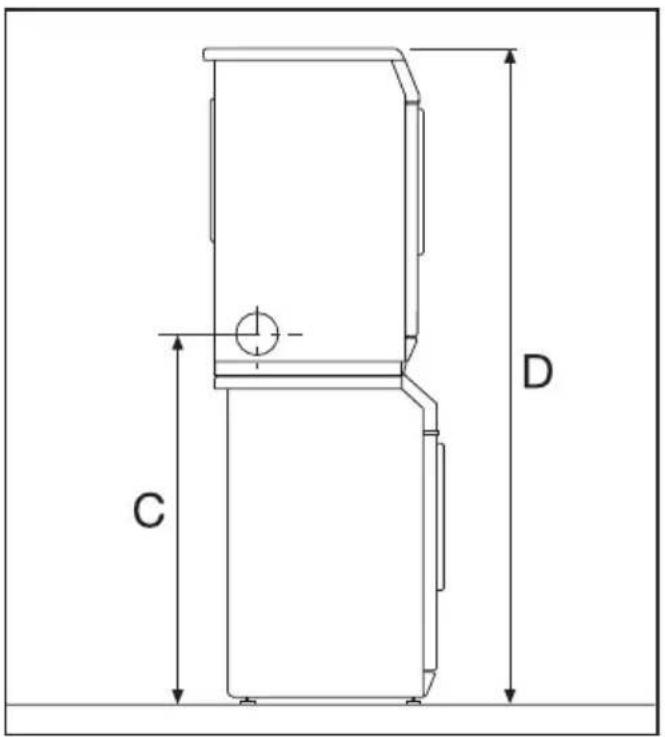

Wasch-Trocken-Säule 43

Verbrauchsdaten 44

Technische Daten 45

Menü Einstellungen 48

Menü Einstellungen ▶ öffnen....48

Sprache 48

Tageszeit 49

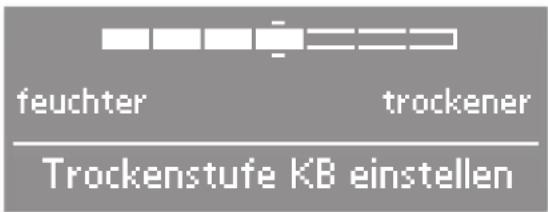

Trockenstufen....49

Abkühlzeitverlängerung 50

Luftwegeanzeige 50

Schloss 51

Summer 52

Quittierungston 52

Kontrast 52

Helligkeit 52

Standby 53

Menü Einstellungen ▶ beenden. 53

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Dieser Trockner darf niemals:

• an einem fremdgenutzten Kamin angeschlossen werden.
• ohne Abluftleitung betrieben werden.
• ohne Flusensieb oder mit beschädigtem Flusensieb betrieben werden.

Kontrollieren Sie regelmäßig alle Bestandteile der Abluftleitung (z.B.

Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert werden, bevor sie am Trockner installiert wird.

Erstickungs- und Vergiftungsgefahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben Raum oder in der Wohnung oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch:

• unverschließbare Belüftungsöffnungen in der Außenwand oder
• Fensterschalter: der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb, sowie die Vermeidung von Unterdruck von 4 Pa oder mehr, sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Die Abluft darf nicht in einem in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgedrückt wird.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet werden, die:

• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
• mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken).
• mit feuergefährlichen Reinigungsmitteln behandelt sind.
• mit Haarfestiger-, Haarspray-, Nagel-lackentferner- oder ähnlichen Rückständen behaftet sind.
• öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen-, Kosmetikwäsche).
  – mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).
• nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufskleidung) mit besonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.
  Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.
  Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:
• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

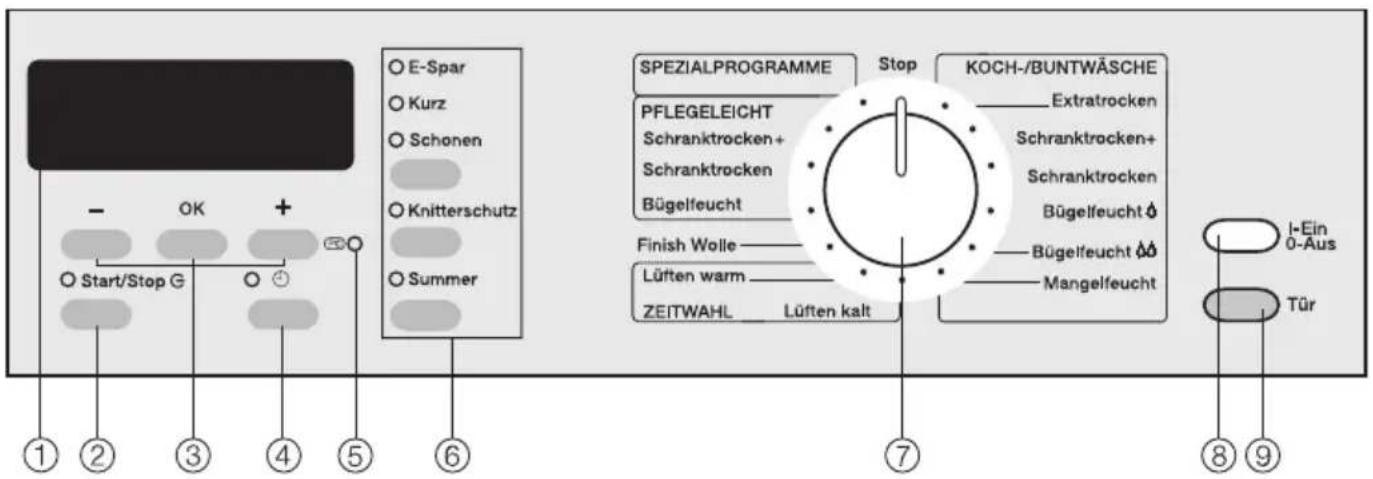

Bedienungsblende

E-Spar Kurz Schonen Knitterschutz Summer Start/Stop G OK + ① ② ③ ④ ⑤ ⑥ SPEZIALPROGRAMME Stop KOCH-/BUNTWÄSCHE PFLEGELEICHT Extratrocken Schranktrocken+ Schranktrocken+ Schranktrocken Bügelfeucht Bügelfeucht Finish Wolle Lüften warm ZEITWAHL Lüften kalt Mangelfeucht I-Ein 0-Aus Tür

①Display

Nähere Erläuterungen befinden sich auf der folgenden Seite.

② Taste Start/Stop Startet das gewählte Programm und bricht ein gestartetes Programm ab.

③Tasten-, OK, +

Nähere Erläuterungen befinden sich auf der folgenden Seite.

④Taste

Zur Wahl der Startverzögerung, Anzeige der Tageszeit.

⑤Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt (unter anderem für das Update).

⑥ Tasten für Extras mit Kontrollleuchten

Die Programme können durch verschiedene Extras ergänzt werden.

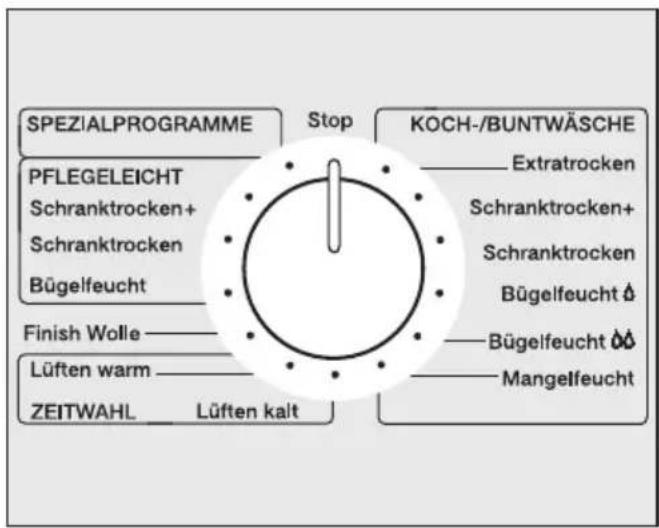

⑦Programmwähler

Zur Anwahl des Programms. Der Programmwähler kann rechts- oder linksherum gedreht werden.

⑧Taste I-Ein/0-Aus

Zum Ein- und Ausschalten.

⑨Taste Tür

Unabhängig von der Stromversorgung können Sie die Tür mit dieser Taste öffnen.

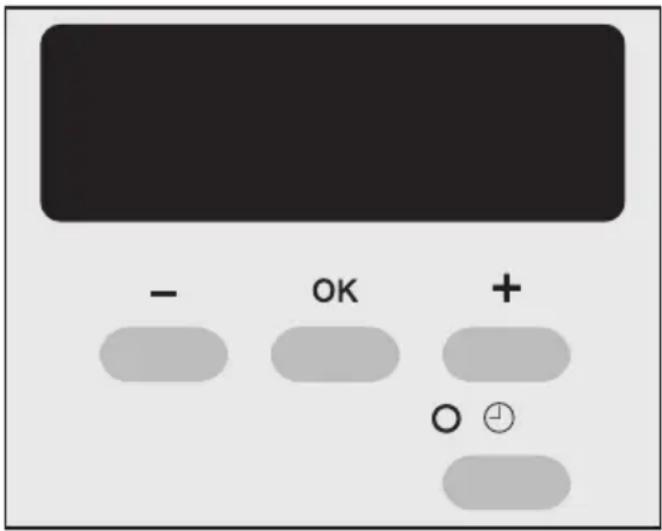

Funktionsweise des Displays

- OK + ○ ⏻

Das Display zeigt unter anderem an:

– die Programmwahl
– die Programmdauer sowie die Uhrzeit des Programmbeginns und Programmendes
- Prüf- und Störungsmeldungen

Bei der Programmwahl werden über das Display gewählt:

- verschiedene Trockenstufen (z.B. Bügelfeucht, Schranktrocken ...)

- die Startverzögerung

Zusätzlich wird das Menü Einstellungen über das Display bedient.

Tasten - / +

zum Ändern der im Display angezeigten Komponenten:

• verringert den Wert oder bewegt die Markierung nach oben
• erhöht den Wert oder bewegt die Markierung nach unten

Taste OK

zum Bestätigen des gewählten Wertes und zur Anwahl der nächsten Komponente.

Taste

zum Wählen einer Startverzögerung. Außerdem können Sie diese Taste während dem Trocknen drücken, um die voraussichtliche Uhrzeit des Programmendes oder die aktuelle Uhrzeit zu erfahren.

Restzeitprognose

Bei Programmwahl wird die voraussichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu betrachten.

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungsschwankungen im Elektronetz.

Deshalb passt sich die lernfähige Elektronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während dem Trocknen permanent überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Ebenso können die Finish- und Glättenprogramme vorzeitig beendet werden, wenn eine gewisse Temperatur erreicht ist. Das kann eintreten bei besonderem Feingewebe oder wenn zuvor getrocknet wurde.

Erste Inbetriebnahme

Wird der Trockner das erste Mal eingeschaltet, erscheint der Willkommensbildschirm.

Miele

Willkommen!

Der Willkommensbildschirm erscheint später nicht mehr, wenn Sie anschließend die Tageszeit eingeben und der erste Programmlauf länger als 1 Stunde dauert.

Das Display schaltet zur Uhrzeiteinstellung

10:00

Tageszeit einstellen

■ Stellen Sie mit den Tasten – und + die Stunde ein und bestätigen Sie diese mit der Taste OK.
■ Stellen Sie ebenso die Minuten ein und bestätigen Sie.

Es erscheint das Grundmenü

Das Grundmenü mit der aktuellen Uhrzeit erscheint immer nach dem Einschalten, solange kein Programm gewählt ist.

Nach einigen Sekunden wird die Anzeige erweitert: Einstellungen ▶:

10:00

Programm wählen

EINSTELLUNGEN | ...

Die Informationen zu den Einstellungen finden Sie am Ende dieser Gebrauchs-anweisung.

Sie können jetzt den Trockner beladen und ein Programm wählen, wie im Kapitel "So trocknen Sie richtig" beschrieben.

Pflegesymbole

Kontrollieren Sie vor dem Trocknen die Symbole im Pflegeetikett der Wäsche / Textilien.

☐. . Trocknen mit normaler Temperatur
☐. . Trocknen mit niedriger Temperatur
☒. . . . . . . . nicht maschinell trocknen

Tipps zum Trocknen

- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

• Keine tropfnassen Textilien trocknen! Schleudern Sie die Textilien nach dem Waschen mindestens 30 Sekunden gut an.
• Empfindliche Textilien mit dem Pflegesymbol ☐ mit Schonen (niedrige Temperatur) trocknen.
• Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic trocknen.
• Jacken öffnen, damit diese gleichmäßig durchtrocknen.

• Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Programm Finish Wolle.

• Das innere Feingewebe daunengefüllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Programm Glätten.

• Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Programm Glätten.
• Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
  – Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Programm Oberhemden.
• Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.
• Neue farbige Textilien vorm ersten Trocknen gründlich waschen und nicht zusammen mit hellen Textilien trocknen. Diese Textilien können abfärben (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Kurzanweisung

Die mit Zahlen (1, 2, 3 ...) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

①Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

⚠️ Entfernen Sie Fremdkörper, wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

• Säume und Nähte prüfen, dass keine Textilfüllungen herausfallen können.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.
• Haken und Ösen schließen.
• Textilgürtel und Schürzenbänder zusammenbinden.
• Gelöste Formbügel von BHs vernähen oder entfernen.

② Trockner einschalten

■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aushinein.

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie-einsparung).

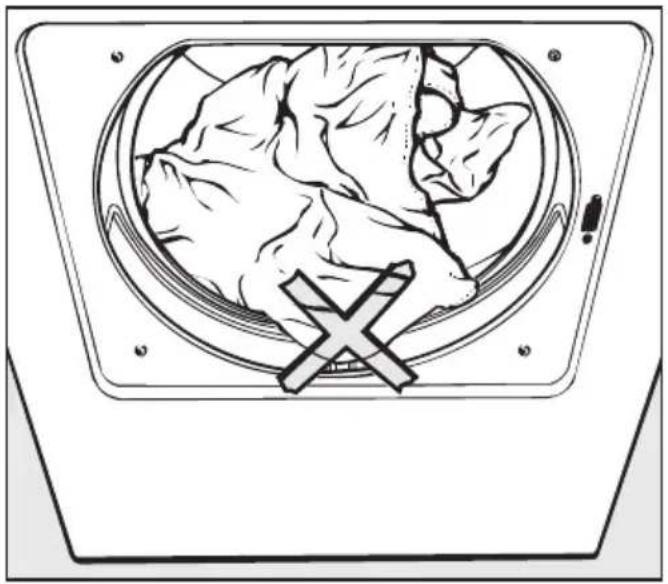

③ Trockner beladen

■ Drücken Sie zum Öffnen Taste Tür.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Beachten Sie die maximalen Beladungsmengen im Kapitel "Programmübersicht".

Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden.

■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und zudrücken.

4Programm wählen

SPEZIALPROGRAMME Stop KOCH-/BUNTWÄSCHE PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle Lüften warm ZEITWAHL Lüften kalt Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht Bügelfeucht Mangelfeucht

■ Wählen Sie das gewünschte Programm mit dem Programmwähler.

Je nach Wahl zeigt das Display unterschiedliche Darstellungen an. Zunächst erscheint nur der Programmname:

KOCH/BUNTWÄSCHE

Danach schaltet das Display um. Hinweis: die im Display dargestellte Dauer variiert bei jeder neuen Programmwahl (Restzeitprognose)!

Koch-/Buntwäsche, Pflegeleicht

Schranktrocken

Dauer: 1:29 h

Verschiedene Trockenstufen sind wählbar.

Finish Wolle

Hier ist die Dauer voreingestellt.

■ Mit den Tasten + oder – können Sie die Dauer verlängern oder verkürzen, von 15 min. bis zu 2 h.

Spezialprogramme

Bei Wahl der Spezialprogramme werden diese zur Auswahl im Display angezeigt.

OUTDOOR

JEANS

OBERHEMDEN

■ Markieren Sie das gewünschte Programm mit den Tasten + oder –. Der Pfeil ▼ im Display zeigt an, dass eine weitere Auswahl folgt.

■ Bestätigen Sie mit der Taste OK.

Automatic

Schranktrocken

Dauer: 0:55 h

■ Mit den Tasten + oder – können Sie bei Automatic die Trockenstufe ändern.

Bei den übrigen Spezialprogrammen sind Trockenstufe oder Dauer voreingestellt.

Extras wählen

O E-Spar

O Kurz

○ Schonen

O Knitterschutz

O Summer

■ Wählen Sie das gewünschte Extra. Kontrollleuchte an = Extra gewählt

Startverzögerung wählen

■ Sie können den Programmstart um bis zu 24 Stunden im Voraus programmieren (siehe Kapitel "Startverzögerung").

5Programm starten

Während der Programmwahl blinkt die Kontrollleuchte der Taste Start/Stop. Das Blinken bedeutet, dass ein Programm gestartet werden kann.

■ Drücken Sie die Taste Start/Stop.

Die Kontrollleuchte der Taste Start/Stop geht vom Blinken in ein Leuchten über.

Im Display erscheint Programmstart und anschließend Trocknensowie die Programmdauer.

Bei den Trockenstufenprogrammen werden später im Display die jeweils erreichten Trockenstufen angezeigt (Mangelfeucht... Bügelfeucht... usw. ...).

Vor Programmende

Der Heizphase folgt die Abkühlphase: Abkühlen erscheint im Display. Erst nach Abschluss der Abkühlphase ist das Programm beendet. Keine Abkühlphase besitzen die Finish- und Glättenprogramme.

Programmende

Knitterschutz (wenn gewählt) und Ende kennzeichnen im Display das Programmende. Der Summer ertönt (wenn gewählt).

⑥ Wäsche entnehmen

■ Öffnen Sie die Tür mit der Taste Tür.

■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann durch Übertrocknung Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

■ Drücken Sie zum Ausschalten die I-Ein/0-Aus.

■ Reinigen Sie das Flusensieb.

■ Schließen Sie die Tür.

Extras

Nicht alle Extras können bei allen Programmen gewählt werden, wenn diese nicht zugelassen sind.

O E-Spar

O Kurz

○ Schonen

O Knitterschutz

○ Summer

■ Nach der Programmwahl können Sie durch Tastendruck Extras ein- oder ausschalten.

– Die Kombination E-Spar, Kurzund Schonen ist nicht möglich.

E-Spar

Textilien werden mit reduzierter Heizleistung getrocknet.

- Energieeinsparung durch reduzierten Energieverbrauch bei höheren Umgebungstemperaturen ab 25°C und geringer Luftfeuchte.

- Verlängerte Programmdauer.

Kurz

Unempfindliche Textilien (mit Pflege-symbol ☐) werden mit hoher Temperatur getrocknet.

- Verkürzte Programmdauer.

Schonen

Empfindliche Textilien (mit Pflege-symbol ☐) werden mit niedriger Temperatur getrocknet.

- Für alle empfindlichen oder pflegeleichten Textilien mit dem Pflegesymbol ☐(z.B. aus Acryl).

- Verlängerte Programmdauer.

Knitterschutz

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Textilien nicht sofort entnommen werden.

- Für 1 Stunde dreht sich nach Programmende die Trommel in Intervalen.

Summer

Der Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).

- Die Summerlautstärke können Sie ändern: Kapitel "Einstellungen".

- Der Warnton bei Fehlermeldungen ist unabhängig vom ein- oder ausgeschaltetem Summer.

Sie können die Uhrzeit wählen, zu der das Programm beendet sein soll. So sind z.B. günstige Nachtstromtarife zu nutzen. Der Programmstart erfolgt innerhalb von bis zu 24 Stunden automatisch.

Startverzögerung wählen

■ Drücken Sie nach der Programmwahl die Taste ⏻.

10:00
Beginn:	10:00
Ende:	11:29

Das Display zeigt oben die aktuelle Uhrzeit, in der Mitte die Uhrzeit des Programmbeginns und unten die Uhrzeit des Programmendes an.

10:00
Beginn:	11:01
Ende:	12:30

■ Wählen Sie mit der Taste + die gewünschte Uhrzeit des Programmendes.

Die Wahl erfolgt in 30-Minutenschritten, wobei der erste Tastendruck die Uhrzeit des Programmendes auf die nächstmögliche volle oder halbe Stunde verschiebt. Parallel hierzu ändert sich die Uhrzeit des Programmbeginns.

Mit der Taste – können die Uhrzeit des Programmendes früher wählen.

■ Bestätigen Sie mit der Taste OK.

Startverzögerung starten

■ Drücken Sie die Taste Start/Stop.

Schranktrocken START IN: 1:01h

Die Startvorwahl zählt im Minutentakt bis zum Programmstart herunter. Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Programmablauf ändern

Solange die Startvorwahl herunter zählt, können Sie noch ...

... Extras oder Trockenstufen umwählen.

... Taste Tür drücken und Wäsche nachlegen. Nach dem Schließen Taste Start/Stop drücken.

Startverzögerung ändern

■ Drücken Sie die Taste ⏻.

- Ändern Sie mit der Taste – oder + die Uhrzeit des Programmendes.

■ Bestätigen Sie mit der Taste OK.

Startverzögerung löschen

■ Drücken Sie die Taste ⏻.

■ Halten Sie die Taste – solange gedrückt, bis die Uhrzeit des Programmbeginns die aktuelle Uhrzeit ist.

■ Bestätigen Sie mit der Taste OK.

Der Programmstart erfolgt sofort.

Programmübersicht

Koch-/Buntwäsche Extratrocken Wäschemenge: 5 kg*
Textilien Mehrlagige Textilien, die bei Schranktrocken+ nicht durchtrocknen.
Hinweis Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) nicht Extratrocken trocknen - sie können einlaufen.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Koch-/Buntwäsche Schranktrocken+ Wäschemenge: 5 kg*
Textilien Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle. Zum Beispiel: Frottierhandtücher, T-Shirts, Unterwäsche.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Koch-/Buntwäsche Schranktrocken ** Wäschemenge: 5 kg*
Textilien Gleichartige Textilien aus Baumwolle. Zum Beispiel: Unterwäsche, Bi - berbettwäsche, Frottierwäsche, Säuglingswäsche.
Hinweis Empfinden Sie die Textilien als zu feucht, trocknen Sie mit dem Warmluftprogramm nach und wählen Sie zukünftig Schranktrocken+.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Koch-/Buntwäsche Bügelfeucht △		Wäschemenge: 5 kg*
Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä-sche, Bettwäsche, gestärkte Wäsche.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Koch-/Buntwäsche Bügelfeucht △△**		Wäschemenge: 5 kg*
Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä-sche, Bettwäsche, gestärkte Wäsche.
Hinweis Empfinden Sie die Textilien als zu feucht, wählen Sie zukünftig Bügel-feucht △.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Koch-/Buntwäsche Mangelfeucht Wäschemenge: 5 kg*
Textilien Textilien aus Baumwoll- oder Leinengewebe, die durch Heißmangeln geglättet werden sollen. Gestärkte Wäsche.
Hinweis Die Wäsche bis zum Mangeln aufrollen, so bleibt sie feucht.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute:
Programmeinstellung ohne Extras für die Prüfung nach Norm EN 61121

Pflegeleicht Schranktrocken+ Wäschemenge: 2,5 kg*
Textilien Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei Schranktrocken nicht ausreichend trocknen. Zum Beispiel: Pullover, Kleider, Hosen.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Pflegeleicht Schranktrocken ** Wäschemenge: 2,5 kg*
Textilien Pflegeleichte Oberhemden, Blusen, Kittel. Tischdecken aus Mischge - weben, wie z.B. Baumwolle/Synthetik. Pflegeleicht ausgerüstete Baumwolle.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Pflegeleicht Bügelfeucht △Wäschemenge: 2,5 kg*
Textilien Pflegeleichte Textilien aus Baumwolle oder Mischgeweben, wie z.B. Baumwolle/Synthetik. Zum Beispiel: Oberhemden, Blusen, Kittel, Tischdecken, die gebügelt werden sollen.
Hinweis	- Für besonders knitterarmes Trocknen geeignet. Hierfür die Beladung auf 1 kg* reduzieren.- Textilien werden, abhängig von der Textilart und Beladung, knitter-arm getrocknet.
Extras Kurz oder E-Spar oder Schonen, Knitterschutz
Finish Wolle Wäschemenge: 2 kg*
Textilien Wolle-Textilien.
Hinweis	- Wolle-Textilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.- Textilien nach Programmende sofort entnehmen.
Extras Knitterschutz

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute:
Programmeinstellung ohne Extras für die Prüfung nach Norm EN 61121

Programmübersicht

Lüften warm Wäschemenge: 5 kg*
Textilien	- Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: z.B. Jacken, Kissen und voluminöse Textilien.- Trocknen einzelner Wäschestücke: z.B. Badetücher, Badekleidung, Spültücher.
Hinweis Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Extras Schonen, Knitterschutz
Lüften kalt Wäschemenge: 5 kg*
Textilien Alle Textilien, die durchlüftet werden sollen.
Extras Knitterschutz
Outdoor Wäschemenge: 2 kg*
Textilien Outdoor-Bekleidung aus trocknergeeignetem Material.
Extras Knitterschutz
Jeans Wäschemenge: 2 kg*
Textilien Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.
Extras Knitterschutz
Oberhemden Wäschemenge: 1,5 kg*
Textilien Hemden und Hemdblusen.
Extras Knitterschutz
Glätten Wäschemenge: 2,5 kg*
Textilien	- Baumwoll- oder Leinengewebe.- Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis	- Programm zur Reduzierung von Knittern nach vorherigem Schleudern im Waschautomaten.- Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.
Extras Knitterschutz
Automatic Wäschemenge: 3 kg*
Schranktrocken, Bügelfeuucht △
Textilien Beladungsmix aus Buntwäsche und pflegeleichten Textilien.
Extras Knitterschutz

* Gewicht der Trockenwäsche

Laufendes Programm umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Wird der Programmwähler verstellt, erscheint Programmwechsel nicht möglich, solange er nicht auf das ursprüngliche Programm gestellt wird.

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

Programm abbrechen

■ Drücken Sie die Taste Start/Stop.

Die Textilien werden abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht ist.

Wenn Sie während dem Abkühlen erneut die Taste Start/Stop drücken, erscheint Ende.

Neues Programm wählen:

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.
■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
■ Wählen Sie ein neues Programm.
■ Drücken Sie die Taste Start/Stop.

Hinweis: einen Programmabbruch können Sie auch herbeiführen, wenn Sie den Programmwähler auf Stop drehen.

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Weitertrocknen

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.

■ Schließen Sie die Tür.

Weitertrocknen

■ Drücken Sie die Taste Start/Stop.

Hinweis:

Die anschließend im Display angezeigte Restzeit weicht möglicherweise von der tatsächlichen Trockenzeit ab.

Die Programmverriegelung verhindert während dem Trocknen das Ändern des Programmablaufs.

Die Tür können Sie jederzeit öffnen, sie wird nicht verriegelt.

Programmverriegelung einschalten

■ Halten Sie nach nach erfolgtem Programmstart die Taste Start/Stop solange gedrückt (mindestens 6 Sekunden), bis die folgende Anzeige im Display erscheint:

Bedienung gesperrt

Der Trockner akzeptiert jetzt keine Änderungen mehr.

Programmverriegelung ausschalten

■ Halten Sie die Taste Start/Stop solange gedrückt (mindestens 6 Sekunden), bis die folgende Anzeige im Display erscheint:

Bedienung frei

Hinweis: nach Programmende oder Drücken der Taste Tür ist die elektronische Programmverriegelung automatisch aufgehoben.

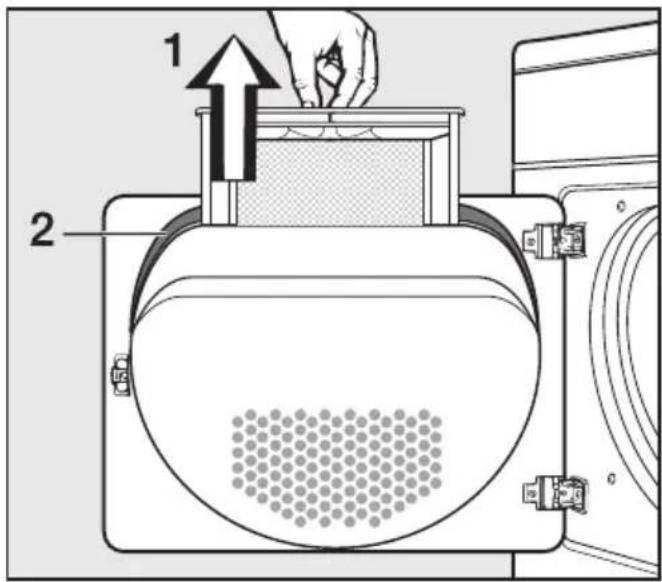

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör) oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe und schließen Sie die Tür.

Nassreinigung: das Flusensieb sollten Sie zusätzlich dann unter fließendem, heißen Wasser reinigen, wenn es stark verklebt oder verstopft ist.

■ Trocknen Sie das Flusensieb mit Vorsicht gründlich ab.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse und Bedienungsblende nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltige Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen im Display
Problem Ursache Behebung
Verriegelt.Code eingeben	Das Schloss ist aktiv. Siehe Kapitel "Menü Einstellungen".
Bedienung gesperrt	Die elektronische Programm-verriegelung ist aktiv.	Drücken Sie solange die Taste Start/Stop, bis die Bedienung freigegeben wird.
BELADUNG KORRIGIEREN	Das ist keine Störung.Die Elektronik erkennt, dass keine Wäsche in der Trommel ist und bricht das Programm ab.Das Trocknen einzelner oder bereits getrockneter Wäsche-teile kann ebenfalls zum Programmabbruch führen.	Einzelne Wäscheteile sollten Sie künftig mit dem Warmluftprogramm trocknen.Problemmeldung löschen: Tür öffnen oder Trockner aus- und einschalten.
Problem Ursache	Behebung
Nach beendetem Programm erscheint zusätzlich:Siebe reinigen	Der Trockner arbeitet nicht optimal oder nicht wirtschaftlich.Mögliche Ursachen: Verstopfungen durch Flusen oder Waschmittelrückstände.	– In der Regel genügt es, das Flusensieb zu reinigen.Sollte es nicht ausreichen, dann prüfen Sie alle möglichen Ursachen, die nachfolgend unter "Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen." beschrieben sind.Problemmeldung löschen: Trockner aus- und einschalten.

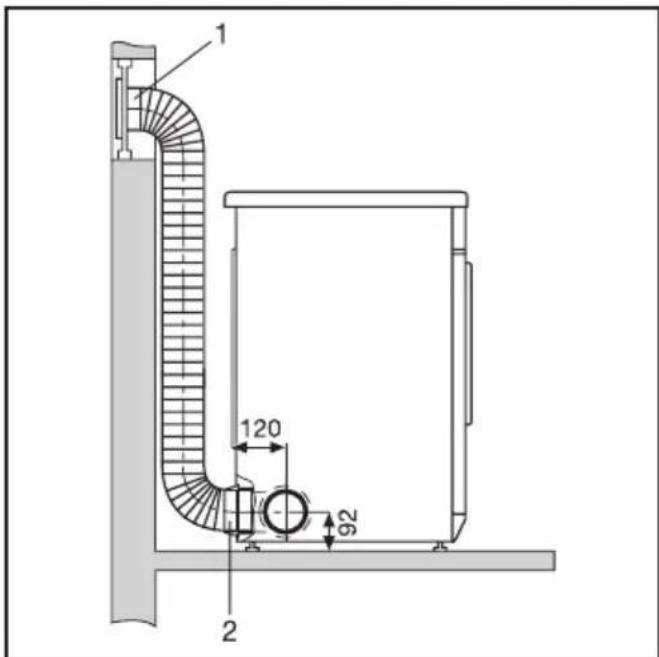

	Eventuell ist die Abluftleitung sehr lang, was aber keine Störung ist.	Bei einer sehr langen Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen.
		Das mögliche Erscheinen von Siebe reinigen können Sie beeinflussen.Siehe Kapitel "Menü Einstellungen", Abschnitt Luftwegeanzeige".
⚠TECHNISCHER FEHLERKundendienstrufen	Die Ursache lässt sich nicht unmittelbar feststellen.Eventuell wurde zuvor Siebe reinigen angezeigt.	– Reinigen Sie das Flusensieb und kontrollieren Sie die Abluftleitung und deren Bestandteile.Problemmeldung löschen: Trockner aus- und einschalten.
	Erfolgen trotz aller Maßnahmen Programmabbruch und Problemmeldung, liegt ein Defekt vor.	– Informieren Sie den Miele Kunden-dienst.
iProgrammwechselnicht möglich	Es soll ein laufendes Programm geändert werden.	– Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.
iProgrammende verschoben	Das ist keine Störung.	Während der ablaufenden Startvorwahlzeit wurden Einstellungen verändert oder es hat ein Netzausfall stattgefunden.
Sonstige Störungen
Problem Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	In einigen Fällen erscheint zusätzlich: Siebe reinigen. Bitte prüfen Sie alle möglichen Ursachen und schalten Sie den Trockner aus und wieder ein.
	Die Belüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist.	Öffnen Sie Tür oder Fenster, damit Luft nachströmt.
	Das Flusensieb ist mit Flusen verstopft.	Entfernen Sie die Flusen.
	Die Abluftleitung oder deren Mündung ist mit Flusen verstopft.	- Kontrollieren Sie alle Bestandteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.- Entfernen Sie die Flusen.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.
	Der Trockner ist überla-den.	Berücksichtigen Sie die maxi-male Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse ist der Feuchtegrad der Wäsche nicht exakt ermittelt.	- Öffnen Sie künftig die Reiß-verschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig nur im Warmluftprogramm.
Die Wäsche wurde unzufriedenstellend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	- Trocknen Sie mit Warmluft nach.- Wählen Sie demnächst ein geeignetes Programm.
Problem Ursache Behebung
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen ver-wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen nennenswerten Einfluss auf deren Lebensdauer. Das haben Forschungsin-stitute ermittelt.	Anfallende Flusen werden im Flusensieb aufgefan-gen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").
Mit Federn gefüllte Kopfkissen bilden durch das Trocknen einen Ge-ruch aus.	Federn sind ein Naturpro-dukt. Sie haben die Eigenschaft, bei ErwärmungEigen- und Fremdgerü-che mehr oder weniger stark auszubilden.	Der Geruch vermindert sich nach dem Trocknen durch natürliches Auslüf-ten.
Problem Ursache Behebung
Es lässt sich kein Programm starten, das Display ist dunkel.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Ist der Trockner eingeschaltet?- Ist der Netzstecker einge-steckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Die Trommelbe-leuchtung leuchtet nicht.	Die Trommelbeleuchtung schaltet automatisch aus (Energieeinsparung).	Schalten Sie den Trockner aus und wieder ein.
	Eventuell ist die Glühlampe defekt.	Die Glühlampe können Sie austauschen: siehe am Ende dieses Kapitels.
Im Display steht eine Fremdsprache.	Unter "Einstellungen "Sprache " wurde eine andere Sprache gewählt.	Stellen Sie die gewohnte Sprache ein. Das Fahnensymbol hilft Ihnen als Leitfaden.
Die Kontrollleuchte der Taste Start/Stop blinkt bei Programmwahl.	Das ist keine Störung. Das Blinken zeigt an, dass ein Programm ge-startet werden kann.	Nach Programmstart blinkt sie nicht mehr sondern leuchtet.
Das Display ist dunkel, die Beleuchtung des Programmwählers leuchtet nicht. Die Kontrollleuchte der Taste Start/Stop blinkt langsam.	Das Display schaltet automatisch aus, um Energie zu sparen (Standby). Das ist ebenso beim Programmwähler der Fall.	Nach Drücken einer Taste oder Drehen des Programmwählers sind Display und Programmwähler beleuchtet.
	Die Beleuchtung des Programmwählers er-lischt bei Anwahl des Menüs Einstellungen.	Die Beleuchtung des Programmwählers leuchtet bei der Programmwahl.
	Falls das Problem nicht behoben wird, liegt ein Defekt vor.	Informieren Sie den Miele Kundendienst.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie bit- te

- Ihren Miele Fachhändler oder

- den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800-2244666

A Österreich

050 800 300*

(*österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach- kaufbares Zubehör im Miele Fachhan- del oder beim Miele Kundendienst.

Vorderansicht

①Abluftanschluss: die Abluftleitung können Sie wahlweise an der Rückseite (werkseitig geöffnet), rechts oder links installieren
②Netzanschlussleitung
③Bedienungsblende
④Tür

⑤Vier höhenverstellbare Schraubfüße

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Berücksichtigen Sie den Platzbedarf für die Abluftleitung bei Festlegung der Seiten- und Wandabstände.

⚠ Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss.

Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann sich die Trockenzeit verlängern.

- Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

Bei Nischenhöhen von:

- 840 mm sind längere Schraubfüße* erforderlich.

- 860/880 - 900/920 mm sind ein - bis zwei Höhenausgleichsrahmen* erforderlich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

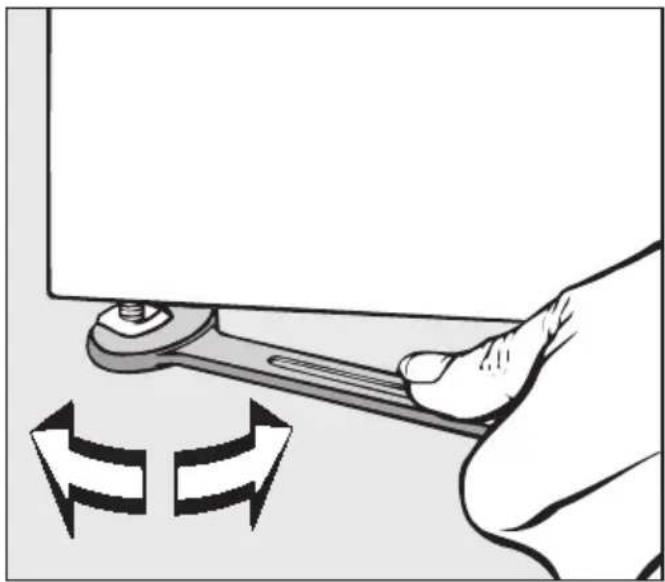

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠ Zwischen Trocknerunterseite und Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigem Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

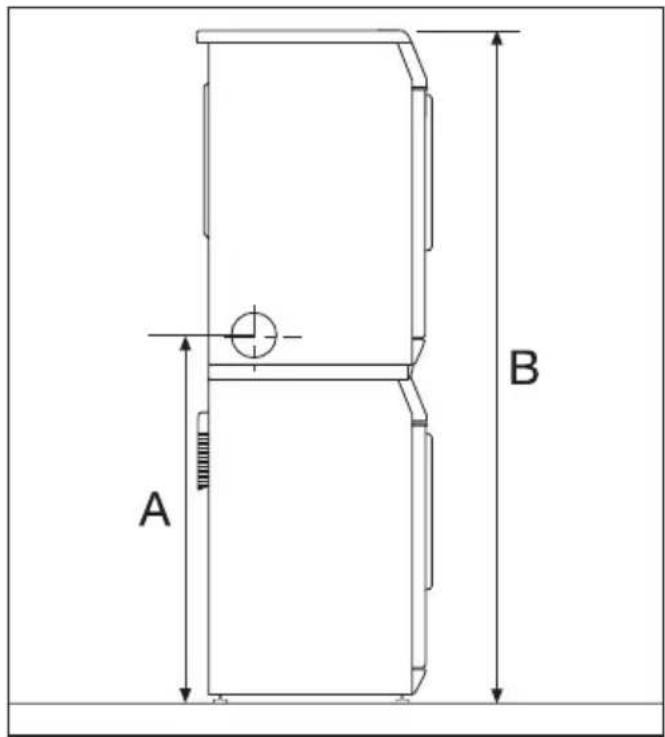

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Grundsätze

Wichtig

Der Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach Außen geführt wird, durch . . .

... eine Abluftleitung (flexibel, hoch-flexibel oder aus gesteckten Rohren) oder

... einen Mauerrohr-Direktanschluss.

• Für die Dauer der Installation der Abluftleitung den Netzstecker nicht einstecken.
  – Die Mündung der Abluftleitung (z.B. ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft . . .

... nicht zurück in den Aufstellraum gelangt;

... keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

– Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen.

Sorgen Sie deshalb beim Trocknen für eine ausreichende Raumbelüftung (sonst besteht Erstickungsgefahr durch eventuelles Zurücksaugen von Abgasen, die Trockenzeit dauert sehr viel länger), zum Beispiel:

• Fenster öffnen;
• unverschließbare Belüftungs- öffnungen in der Außenwand anbringen;
• Fensterschalter anbringen, damit der Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

• lange Abluftleitungen.
• viele und enge Bögen oder Biegungen.

So umgehen Sie eine niedrige Trockenleistung und einen hohen Zeit- und Energiebedarf.

Verwenden Sie

• für die Abluftleitung: Abluftschlauch* oder Kunststoffabwasserrohr (z.B. HT-Rohrsysteme) mit einem Durchmesser von 100 mm.
• für die Abluftführung nach Außen: das Mauerrohr* oder den Fensteranschluss*.

*nachkaufbares Miele Zubehör

Vorgehensweise

■ Messen Sie zuerst die Länge der benötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohrdurchmesser (siehe nächste und übernächste Seite). Bei einer großen Gesamtrohrlänge wird nämlich ein größerer Rohrdurchmesser notwendig.
■ Anschließend müssen Sie sich für die Installation eines Abluftleitungssystems entscheiden (siehe Abschnitt "Übersicht der Abluftleitungssysteme" in diesem Kapitel).

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unterschiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z.B. eines Bogens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen aller Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt- rohrlänge ist ein Wert der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

Vorgehensweise

1. Messen Sie die notwendige Länge für die gerade zu verlegende Abluftleitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Vergleichsrohrlänge aus Tabelle I.
2. Ermitteln Sie die Anzahl der notwendigen Bögen und Bauteile. Zählen Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.
3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.
4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt- rohrlänge erforderlich ist.

Tabelle I
Bauteile Vergleichs	- rohrlänge
Abluftschlauch (hoch-flexibel)*
- 1 m gerade verlegt	1,8 m
- Bogen 45°(Biegeradius = 0,25 m)	1,5 m
- Bogen 90°(Biegeradius = 0,25 m)	2,5 m
Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr
- 1 m gerade verlegt / bzw. 1 m gerades Rohr	1,0 m
- Bogen 45°(Biegeradius = 0,25 m)	0,6 m
- Bogen 90°(Biegeradius = 0,25 m)	0,8 m
Mauerrohr* oder Fensteranschluss*
- mit Gittereinsatz	3,8 m
- mit Rückstauklappe (schwingende Klappe)	1,5 m
Rückstauklappe* zum Integrieren in die Abluftleitung(siehe Abschnitt "D'Abluftsammelleitung")	14,3 m
Flachkanal (für Säulenaufstellung)*	11,0 m
linke oder rechte Abluftöffnung des Trockners	1,0 m
* nachkaufbares Miele Zubehör

Tabelle II
Maximal zulässige Gesamtrohrlänge	erforderlicher Durchmesser
20 m	100 mm
40 m	125 mm
100 m	150 mm

Berechnungsbeispiel

A B C D E

A Mauerrohr, mit Gittereinsatz

$$ = 1 \times 3, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 3, 8 \mathrm{m} $$

B/D 2 Bögen, 90°

$$ = 2 \times 0, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 6 \mathrm{m} $$

C 0,5 m Kunststoffabwasserrohr

$$ = 0, 5 \times 1 \mathrm{m} \text { Vergleichsrohrlänge } = 0, 5 \mathrm{m} $$

E linke Abluftöffnung

$$ = 1 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 0 \mathrm{m} $$

Gesamtrohrlänge = 6,9 m

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Deshalb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Linke oder rechte Seitenwand

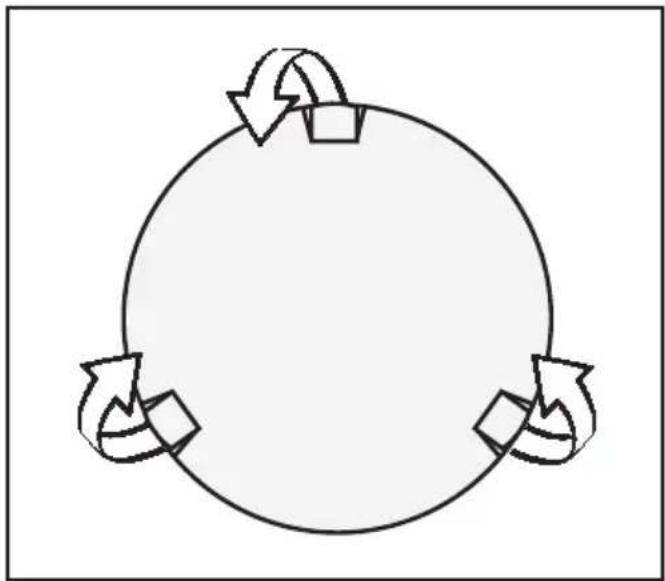

■ Entnehmen Sie die Kappe und verschließen Sie damit die Abluftöffnung an der Rückseite.

■ Drücken Sie die Kappe fest an, damit sie nicht heraus fällt.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Übersicht der Abluftleitungssysteme

Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftleitungssysteme (A B C D), die am Trockner installiert werden können.

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung

Unter Verwendung des beigefügten Adapters können Sie ganz einfach einen Abluftschlauch (∅ 100 mm) installieren.

Sie benötigen

• einen Abluftschlauch* (hoch-flexibel, flexibel oder Alu-Flex).
• ein Mauerrohr* oder einen Fensteranschluss*.

* (nachkaufbares Miele Zubehör)

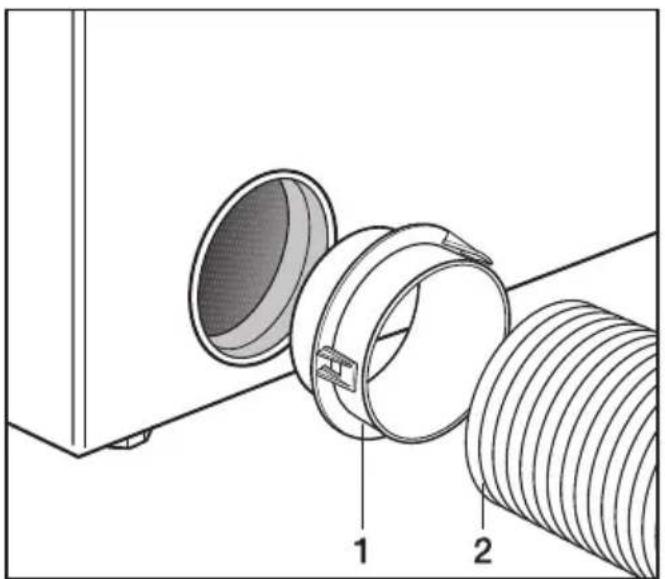

■ Installieren Sie den Abluftschlauch (2) mit Hilfe des Adapters (1) am Trockner.

■ Beispiele siehe nächste Seite.

Beispiele

Fensteranschluss

1 120 92 2

1. Fensteranschluss (in Plexiglasscheibe eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)

2. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

3° 1 120 92 2 3

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)

2. Adapter für flexiblen Abluftschlauch

3. Abluftkamin, feuchtigkeitsisoliert

⚠️ Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

©Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Gesamtrohrlänge vorliegt.

Ein Rohr setzt der Abluft einen geringeren Widerstand entgegen, als z.B. hoch flexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

Sie benötigen

• den Anschlussstutzen* (∅ 100 mm).
  – ein Mauerrohr* oder einen Fensteranschluss*.
• Kunststoffabwasserrohr aus dem Fachhandel (∅ 100 mm). Ist ein größerer Rohrdurchmesser notwendig, dann sind zusätzliche Übergangs-rohre des Rohrsystems (z.B. von ∅ 100 auf 125 mm) erforderlich.

* (nachkaufbares Miele Zubehör)

■ Installieren Sie das Rohr (2) mit Hilfe des Anschlussstutzens (1) am Trockner.

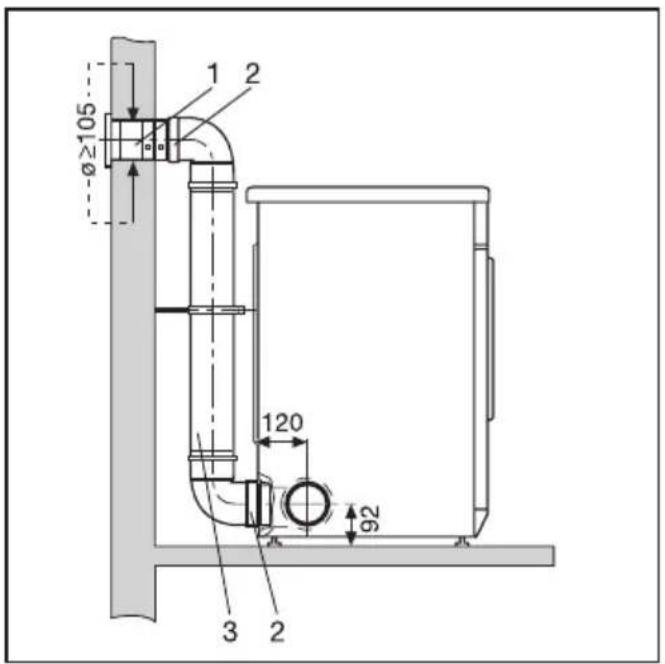

Beispiel

Ø≥105 1 2 120 92 3 2

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)
2. Anschlussstutzen
3. Kunststoffabwasserrohr, Durchmesser DN 100

©Mauerrohr-Direktanschluss

Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteilhaft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.

Sie benötigen ein Mauerrohr* sowie einen flexiblen Distanzring*.

* (nachkaufbares Miele Zubehör)

① Beachten Sie vorm Durchbrechen der Mauer . . .

... die Montageanweisung, die dem Miele Mauerrohr beigefügt ist.

... folgende Maßzeichnungen.

Ansicht von oben:

100 1 2 575 595 485,5

1. Mauerrohr

2. Flexibler Distanzring

Seitenansicht:

32 Ø≥105 148 92 1 2 850

1. Mauerrohr

2. Flexibler Distanzring

2 Stecken Sie den flexiblen Distanzring (2) auf den Anschlussstutzen (1) des Mauerrohrs.

③ Schieben Sie den Trockner an die Wand.

©Abluftsammelleitung

R 10 D

Zur Vermeidung von Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

■ Installieren Sie pro Trockner eine Rückstauklappe R direkt an die Sammelleitung. Hierfür ist nachkaufbares Miele Zubehör* (siehe rechts) erforderlich.

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser D vergrößert werden.
Trockner Vergrößerungsfaktor des Rohr - durchmessers aus Tabelle II
2	1
3	1,25
4 - 5	1,5

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluss an die Sammelleitung
2 Miele Rückstauklappe*
3 zusätzlicher Miele Adapter*
4 Miele Abluftschlauch*, hoch flexibel

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Wasch-Trocken-Säule

Höhe der Abluftöffnungen bei einer Wasch-Trocken-Säule

Miele Waschautomat mit gerader oder schräger Bedienungsblende

A B

Zwischenbausatz* ohne Arbeitsplatte:

A = 94,2 cm

B = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

A = 92,8 cm

B = 168,6 cm

* nachkaufbares Miele Zubehör

Miele Waschautomat mit Comfort Bedienungsblende

C D

Zwischenbausatz* ohne Arbeitsplatte:

C = 94,2 cm

D = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

C = 96,0 cm

D = 171,8 cm

* nachkaufbares Miele Zubehör

Programm Be-	ladung	Endschleuderstufe im Waschautomaten	Energie Zeit
Prüfprogramme nach EN 61121: Koch-/Buntwäsche SchranktrockenKoch-/Buntwäsche Bügelfeucht Pflegeleicht Schranktrocken	5,0 kg5,0 kg2,5 kg	800 U/min(70 % Restfeuchte)800 U/min(70 % Restfeuchte)1000 U/min(50 % Restfeuchte)	3,30 kWh2,60 kWh1,30 kWh	82 min69 min36 min
Koch-/BuntwäscheExtratrocken	5,0 kg	1200 U/min1400 U/min1600 U/min1800 U/min	3,15 kWh3,00 kWh2,75 kWh2,70 kWh	77 min74 min68 min67 min
Koch-/BuntwäscheSchranktrocken+	5,0 kg	1200 U/min1400 U/min1600 U/min1800 U/min	2,70 kWh2,60 kWh2,30 kWh2,25 kWh	68 min65 min59 min58 min
Koch-/BuntwäscheSchranktrocken	5,0 kg	1200 U/min1400 U/min1600 U/min1800 U/min	2,60 kWh2,45 kWh2,20 kWh2,15 kWh	65 min62 min56 min55 min
Koch-/BuntwäscheBügelfeucht	5,0 kg	1200 U/min1400 U/min1600 U/min1800 U/min	2,10 kWh2,00 kWh1,70 kWh1,70 kWh	57 min54 min47 min46 min
Koch-/BuntwäscheBügelfeucht	5,0 kg	1200 U/min1400 U/min1600 U/min1800 U/min	1,90 kWh1,80 kWh1,50 kWh1,45 kWh	52 min49 min42 min41 min
Koch-/BuntwäscheMangelfeucht	5,0 kg	1200 U/min1400 U/min1600 U/min1800 U/min	1,50 kWh1,40 kWh1,15 kWh1,10 kWh	42 min39 min33 min31 min
Pflegeleicht Bügelfeucht	2,5 kg 1000 U/min	1,15 kWh 32 min
Finish Wolle 2,0 kg - 0,20 kWh 4 min
Glätten 2,5 kg - 0,30 kWh 8 min
Jeans 2,0 kg 900 U/min 1,15 kWh 42 min
Oberhemden 1,5 kg 600 U/min 1,20 kWh 37 min
Outdoor 2,0 kg		800 U/min 1,65 kWh 70 min
Automatic Schranktrocken 3,0 kg 900 U/min		1,85 kWh 50 min

Alle Werte ermittelt nach Norm EN 61121
Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Extras durchzuführen.
Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Höhe 85 cm (verstellbar +0,7/- 0,7 cm)

Höhe für Unterbau 82 cm

Breite 59,5 cm

Tiefe 58 cm

Tiefe bei geöffneter Tür 106 cm

Gewicht 48 kg

Trommelinhalt 100 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Länge der Anschlussleitung 2 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Leistung der Glühlampe siehe Typenschild

Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen Funkschutz, VDE

Menü Einstellungen zur Änderung von Standardwerten

Mit den Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen. Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen öffnen

① Schalten Sie das Gerät ein. Das Grundmenü mit der aktuellen Uhrzeit erscheint nach dem Einschalten, solange kein Programm gewählt ist.

10:00

Programm wählen

② Nach einigen Sekunden wird die Anzeige im Display erweitert.

10:00

Programm wählen

EINSTELLUNGEN |* ...

③Betätigen Sie die Taste OK.
4 Sie befinden sich jetzt im Menü Einstellungen.

zurück SPRACHE ... TAGESZEIT ...

5 Wählen Sie die gewünschte Einstellung mit Hilfe der Tasten + und – aus und bestätigen Sie diese mit der Taste OK.

Der Pfeil ▼ im Display zeigt an, dass eine weitere Auswahl folgt.

Erfolgt in dem Menü Einstellungen und dessen Untermenüs innerhalb von ca. 15 Sekunden keine Anwahl, "springt" die Menüdarstellung ins vorherige Menü zurück.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Über das Untermenü Sprache können Sie die angezeigte Sprache ändern.

Die Fahne hinter dem Wort Sprache dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

Die eingestellte Sprache wird durch einen Haken ✅ angezeigt.

zurück deutsch ✓ english

■ Wählen Sie die gewünschte Sprache und bestätigen Sie diese.

Tageszeit

Sie können entscheiden, ob die angezeigte Tageszeit im 24- oder im 12-Stundenrhythmus dargestellt wird.

Anschließend wird die aktuelle Uhrzeit eingestellt.

Stundenrhythmus einstellen

zurück 24h-UHR ... 12 h-UHR ...

■ Wählen Sie den gewünschten Stundenrhythmus mit den Tasten – oder + und bestätigen Sie diesen mit der Taste OK.

Das Display schaltet um zur Uhrzeiteinstellung.

Uhrzeit einstellen

00:00 Tageszeit einstellen

■ Stellen Sie mit den Tasten – und + die aktuelle Stunde ein und bestätigen Sie diese mit der Taste OK. Jetzt können Sie die aktuellen Minuten einstellen. Das Display wechselt ins Menü Einstellungen.

Hinweis: Sie können die Uhrzeit auch einstellen, wenn Sie nach dem Einschalten und vor der Programmwahl die Taste ☐ drücken.

Trockenstufen

Sie können die Trockenstufen der Programme Koch-/Buntwäsche und Pflegeleichtindividuell ändern.

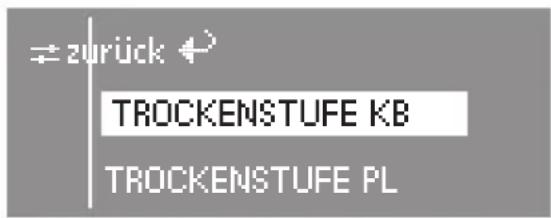

zurück TROCKENSTUFE KB TROCKENSTUFE PL

■ Wählen Sie die gewünschte Option und bestätigen Sie diese mit der Taste OK.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Auslieferungszustand: mittlere Stufe.

feuchter trockener Trockenstufe KB einstellen

■ Stellen Sie die gewünschte Stufe ein und bestätigen Sie mit der Taste OK.

- Die Programmdauer verkürzt sich (feuchter) oder verlängert sich (trockener).

Abkühlzeitverlängerung

Sie können die Abkühlphase vor Programmende individuell verlängern. Die Textilien werden stärker abgekühlt.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Auslieferungszustand: 0 min (normale Abkühlphase).

0 min. 18 min. Abkühlzeitverläng. einst.

■ Stellen Sie die gewünschte Verlängerung ein (in 2-Minutenstufen) und be-stätigen Sie mit der Taste OK.
– Die Programmdauer verlängert sich entsprechend.
– Die Abkühlzeitverlängerung ist unwirksam bei Lüften warm, Lüften kalt, Finish Wolle, Glätten.

Luftwegeanzeige

Flusen sollen nach dem Trocknen entfernt werden. Zusätzlich erinnert Sie die Luftwegeanzeige Siebe reinigen daran, sobald ein gewisser Grad des Flusenanfalls vorliegt. Sie können selbst entscheiden, bei welchem Grad des Flusenanfalls diese Erinnerung erfolgen soll.

Stellen Sie durch Probieren fest, welche der Optionen Ihren Trocknungsgewohnheiten entgegen kommt.

$$ \begin{array}{l} \underline {{\text {aus}}} \qquad \qquad \qquad = \begin{array}{c} \text {Siebe reinigen} \ \text {erscheint nicht} \end{array} \ \underline {{\text { unempfindlich }}} = \begin{array}{l} \text { Siebe reinigen } \ \text { erscheint erst bei } \ \text { starkem Flusenanfall } \end{array} \ \underline {{\text { normal }}} = \text { Auslieferungszustand } \ \begin{array}{r l} \underline {{\text { empfindlich }}} & = \begin{array}{l} \text { Siebe reinigen } \ \text { erscheint bereits bei } \ \text { geringerem Flusen- } \ \text { anfall } \end{array} \end{array} \ \end{array} $$

Die gewählte Option wird durch einen Haken v angezeigt.

zurück LA aus unempfindlich

■ Wählen Sie die gewünschte Option und bestätigen Sie diese mit der Taste OK.

Schloss

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion muss nach dem Einschalten der Code eingegeben werden, damit der Trockner bedient werden kann.

Schloss aktivieren

zurück aktivieren ...

■ Wählen Sie aktivieren und bestätigen Sie dieses.
■ Sie werden jetzt aufgefordert einen Code einzugeben. Der Code lautet 250 und kann nicht verändert werden.

Code eingeben

Der Code lautet: 250

0 - Code eingeben

■ Mit der Tasten + können Sie die erste Ziffer eingeben. Bestätigen Sie die Ziffer mit der Taste OK. Nun können Sie die zweite Ziffer eingeben.
■ Wiederholen Sie den Vorgang bis alle drei Ziffern eingegeben sind.

■ Drücken Sie nach der Eingabe der Ziffern die Taste OK.

Ja 250 Nein Code bestätigen

■ Bestätigen Sie den Code mit der Taste OK oder wenn Sie korrigieren wollen drücken Sie die Taste –.

Das Schloss ist jetzt aktiviert, wenn Sie den Trockner ausschalten.

Sperrung aufheben

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

■ Geben Sie den Code wie oben beschrieben ein und bestätigen Sie diesen.

Eingabe OK Schloss deaktiviert

Der Trockner wird wieder freigeschaltet.

Schloss deaktivieren

Vorgehensweise wie bei Schloss aktivieren.

Summer

Der Summer kann in zwei Lautstärken ertönen.

normal

Der Summer ertönt am Programmende normal.

laut

Der Summer ertönt am Programmende laut.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Auslieferungszustand: normal.

zurück normal √ laut

■ Wählen Sie die gewünschte Option und bestätigen Sie diese mit der Taste OK.

Quittierungston

Jeder Tastendruck wird mit einem akustischen Signal bestätigt.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Auslieferungszustand: aus.

zurück aus ✓ ein

■ Wählen Sie die gewünschte Option und bestätigen Sie mit der Taste OK.

Kontrast

Der Kontrast des Displays kann in zehn Stufen geändert werden.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Auslieferungszustand: mittlere Stufe.

Kontrast einstellen

■ Stellen Sie die gewünschte Stufe ein und bestätigen Sie mit der Taste OK.

Helligkeit

Die Helligkeit des Displays kann in zehn Stufen geändert werden.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Auslieferungszustand: mittlere Stufe.

Helligkeit einstellen

■ Stellen Sie die gewünschte Stufe ein und bestätigen Sie mit der Taste OK.

Standby

Das Display wird nach 10 Minuten dunkel geschaltet (Energieeinsparung) und die Taste Start/Stop blinkt langsam.

Sie haben 2 Optionen zur Auswahl:

aktiv (ein)

Das Standby wird eingeschaltet:

• wenn nach dem Einschalten keine Programmauswahl erfolgt.
• nach Drücken der Taste Start/Stop.
• nach Programmende.

inaktiv im Ablauf (nicht im laufenden Programm)

Das Standby wird eingeschaltet:

– wenn nach dem Einschalten keine Programmauswahl erfolgt.

Nach z.B. Drücken einer Taste wird das Display wieder eingeschaltet.

Die gewählte Option wird durch einen Haken √ angezeigt.

Auslieferungszustand: ein.

zurück aktiv √ inaktiv im Ablauf

■ Wählen Sie die gewünschte Option und bestätigen Sie mit der Taste OK

Menü Einstellungen beenden

zurück SPRACHE ↑... TAGESZEIT ...

■ Wählen Sie zurück und bestätigen Sie mit der Taste OK.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
