BEDIENUNGSANLEITUNG T 4805 C MIELE

Gebrauchsanweisung Kondenstrockner T 4805 C medicdry

Lesen Sie unbedingt die

Gebrauchsanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 07 847 990

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können beim Trocknen ca. 30 % Energie aber auch Zeit sparen, wenn Sie z.B. mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
• Reinigen Sie nach jedem Trocknen die Flusensiebe.
• Kontrollieren Sie den Wärmetauscher von Zeit zu Zeit und reinigen Sie ihn wenn nötig.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners....10

Bedienungsblende 10

Funktionsweise 12

Wäschepflege 13

Pflegesymbole 13

Tipps zum Trocknen 13

So trocknen Sie richtig 14

Kurzanweisung 14

Extras/Startvorwahl 17

Schonen. 17

Summer 17

Startvorwahl 17

Programmübersicht 18

Programmablauf ändern 22

Laufendes Programm 22

- umwählen 22

- abbrechen und neues Programm wählen 22

- abbrechen und Wäsche entnehmen 22

Startvorwahl ändern. 2 2

Wäsche nachlegen oder entnehmen....22

Restzeit 22

Elektronische Schlossfunktion 23

Reinigung und Pflege 24

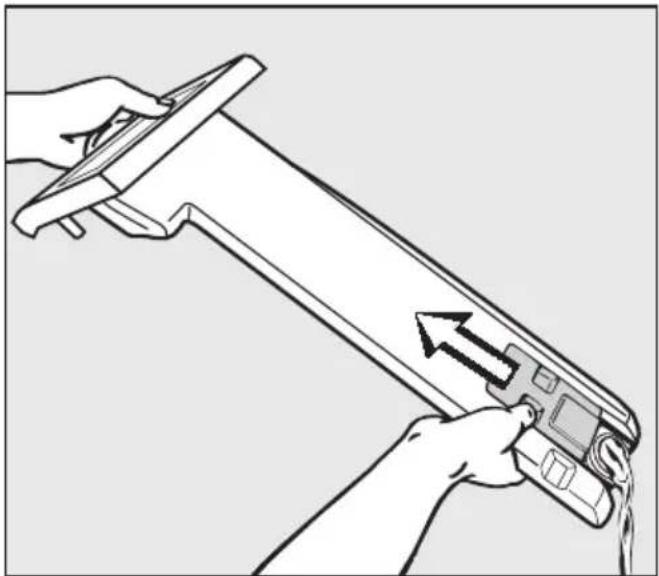

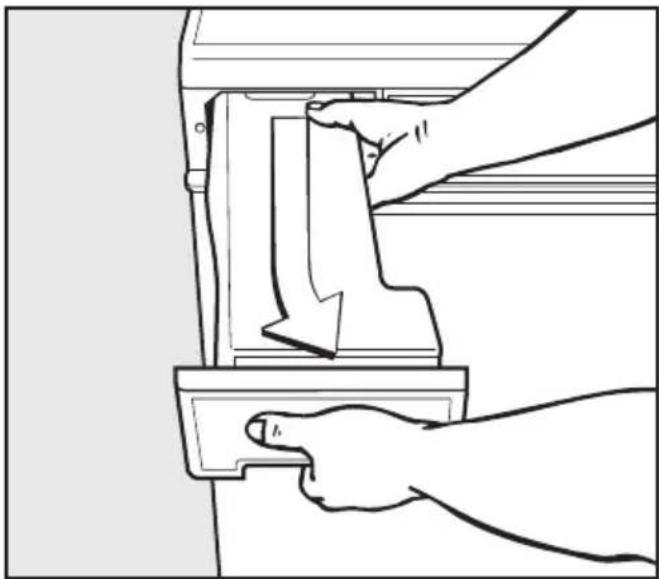

Kondenswasserbehälter entleeren 24

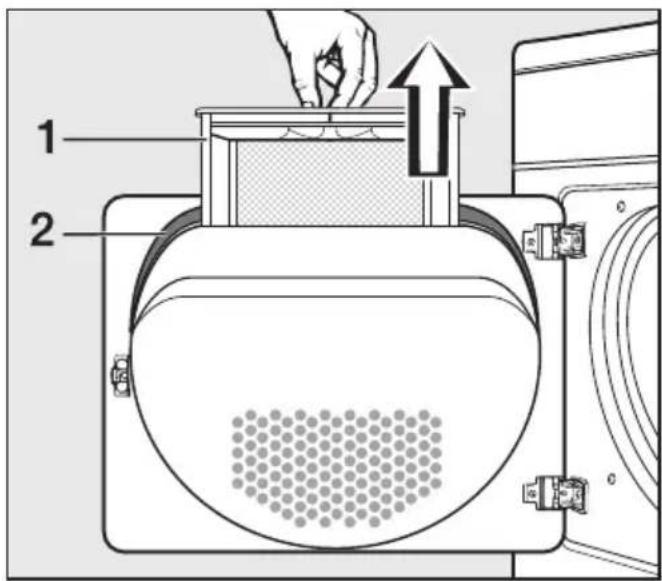

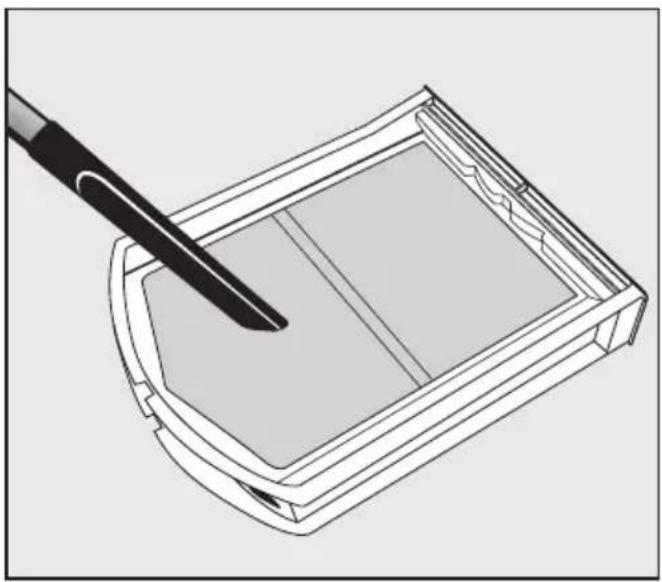

Flusensiebe reinigen 25

Trockenreinigung 25

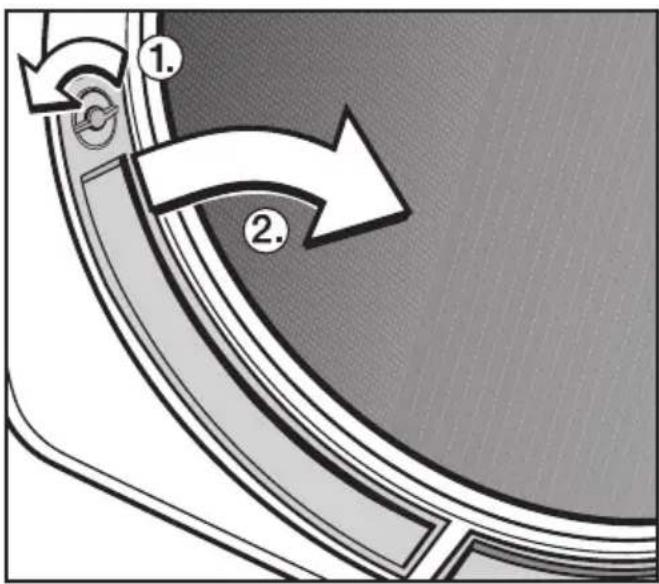

Nassreinigung....26

Trockner reinigen. 26

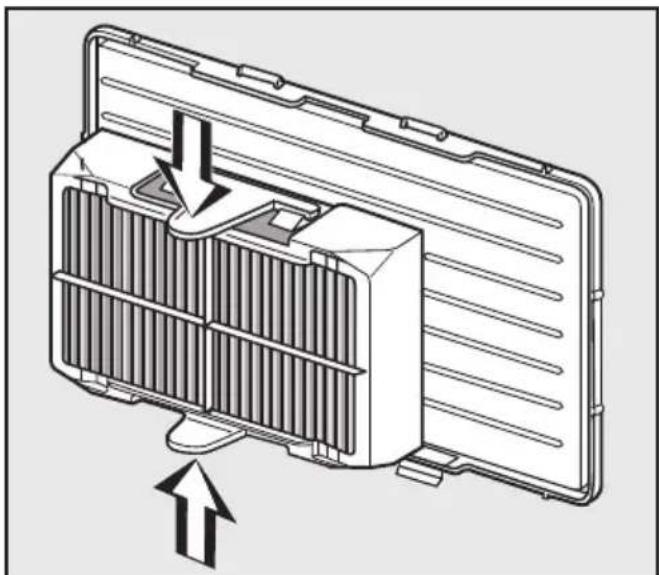

Hygienefilter....27

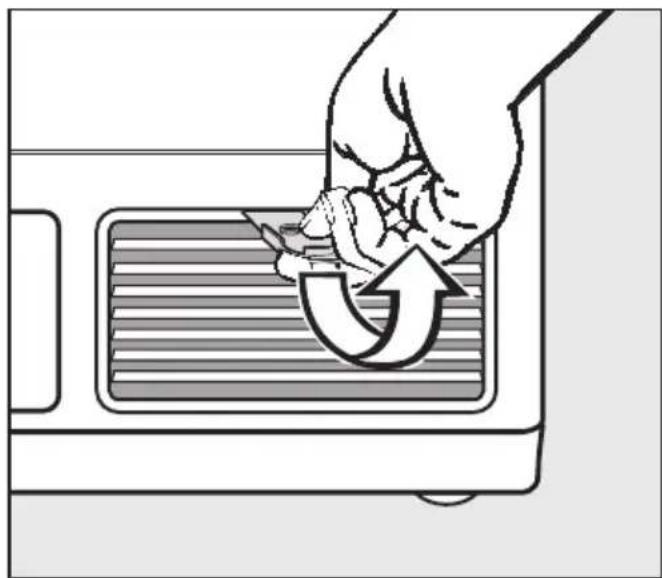

Tauschen 27

Stundenzähler für das Filter tauschen zurücksetzen 28

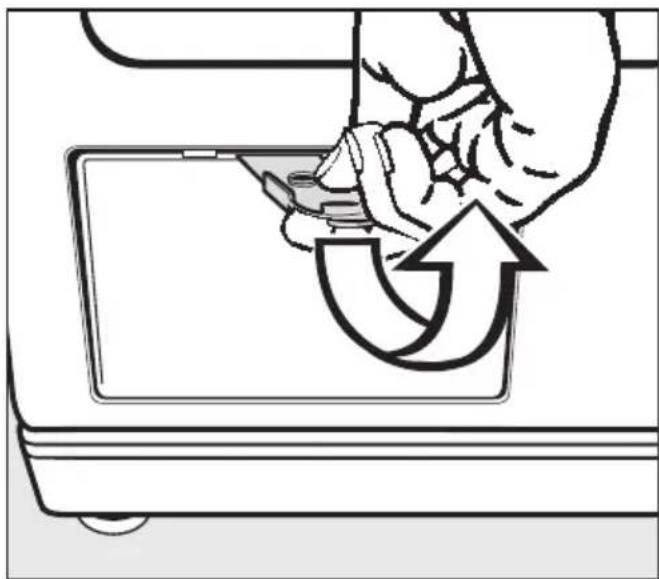

Wärmetauscher reinigen 29

Wärmetauscher entnehmen 29

Wärmetauscher kontrollieren 30

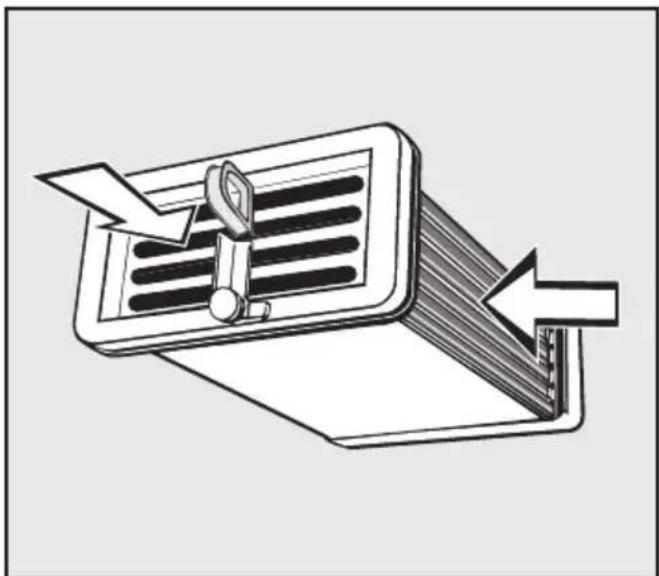

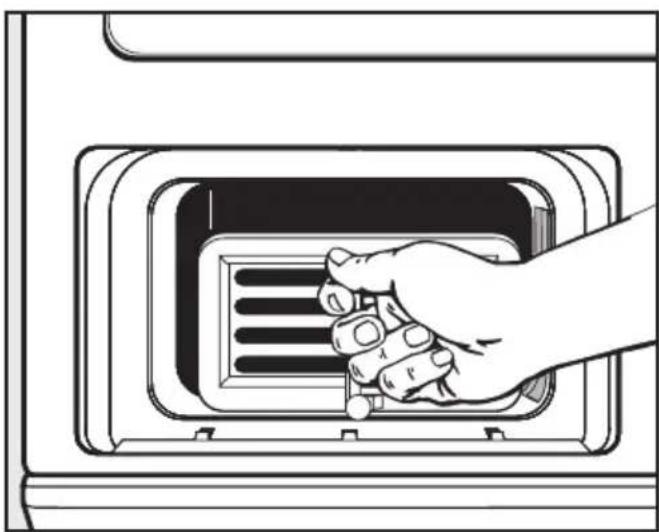

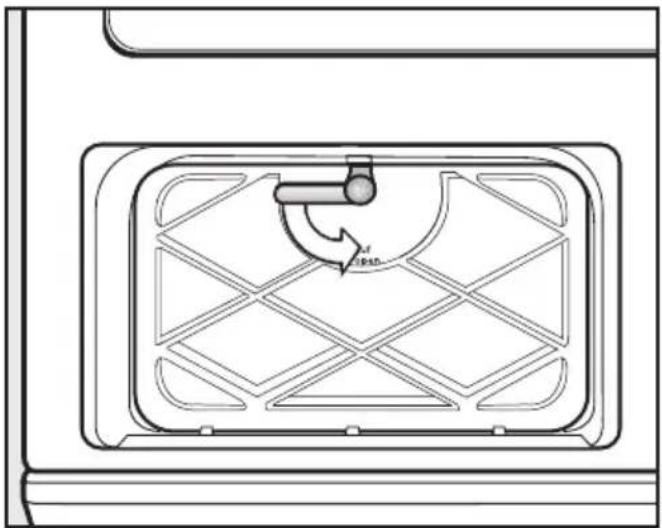

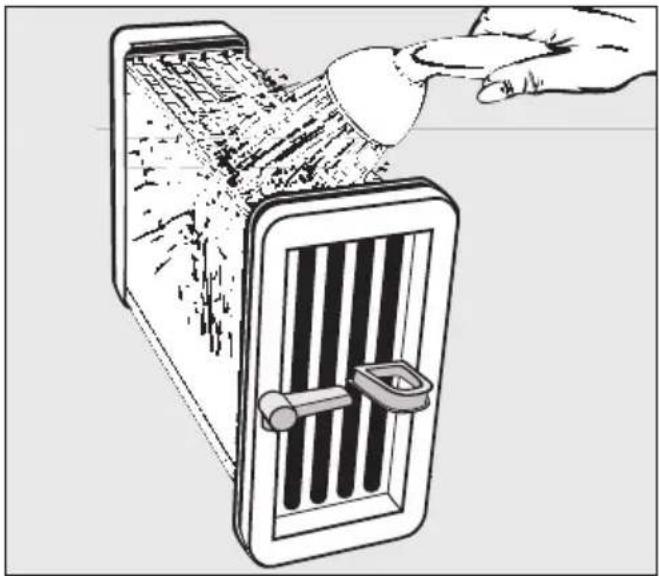

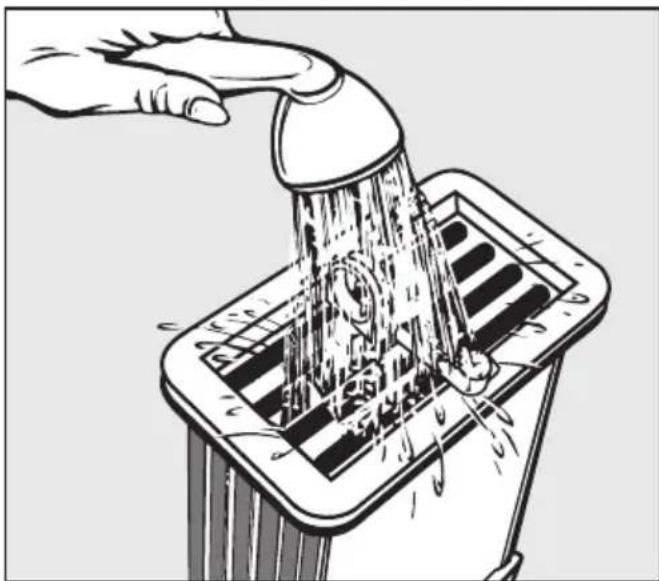

Wärmetauscher reinigen. 30

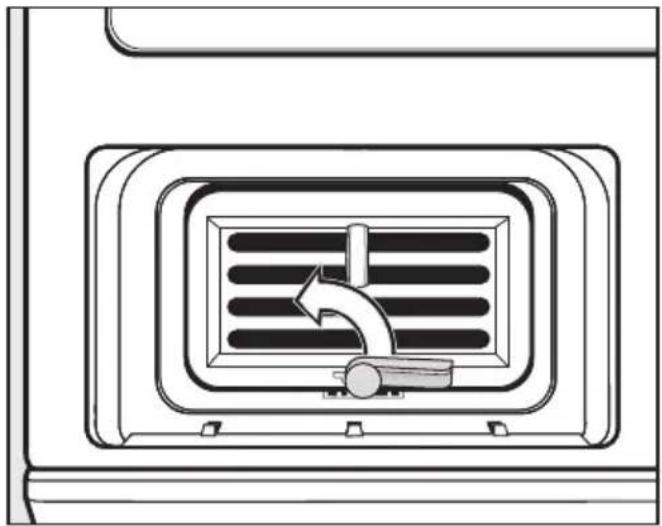

Wärmetauscher einsetzen 31

Störungshilfen 32

Was tun, wenn . . . ？ 32

Prüf- und Störungsmeldungen. 32

Sonstige Störungen 35

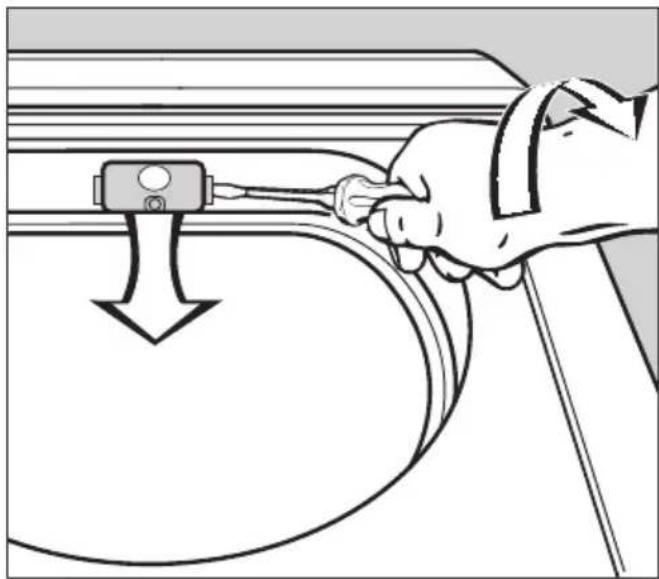

Glühlampe austauschen 39

Kundendienst 40

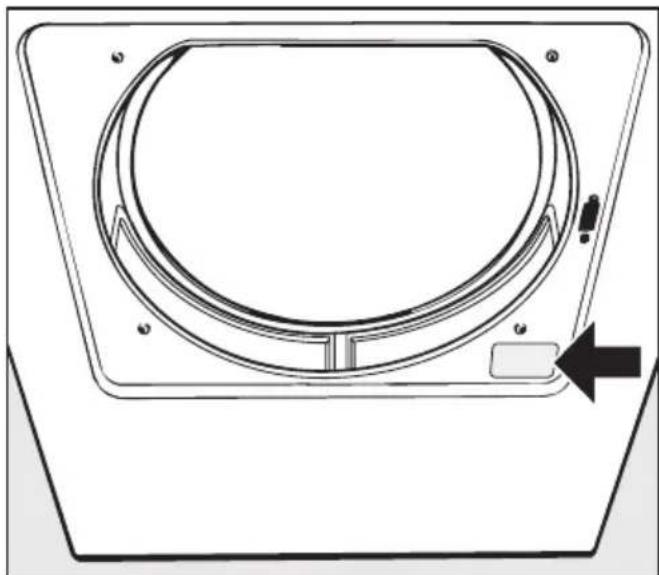

Reparaturen 40

Programmaktualisierung (Update) 40

Garantiebedingungen und Garantiezeit 40

Nachkaufbares Zubehör 40

Aufstellen und Anschließen 41

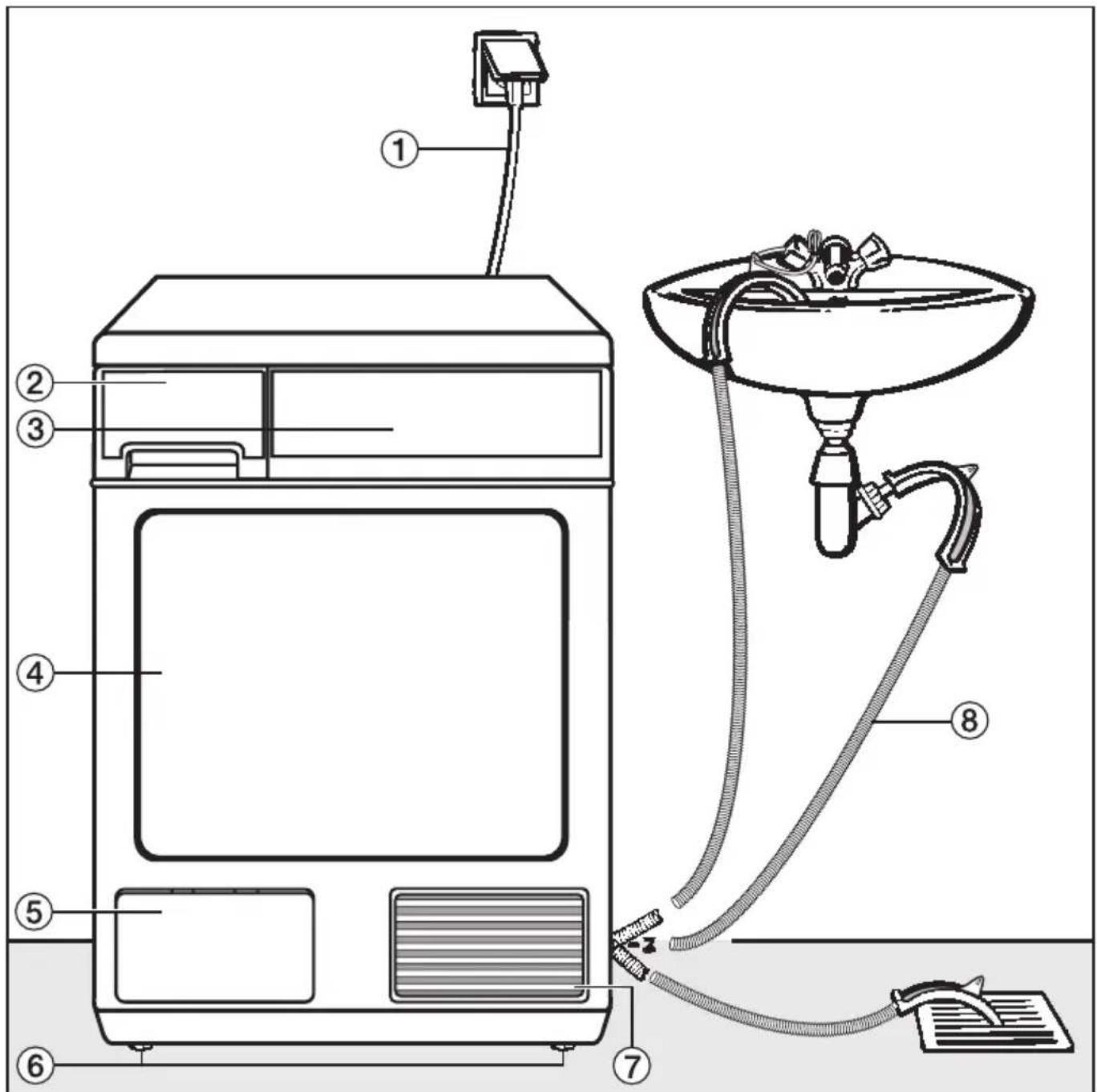

Vorderansicht. 4 1

Aufstellungsort 42

Trockner zum Aufstellungsort tragen 42

Unterbau unter eine Arbeitsplatte oder Einbau in einen Schrank ..... 42

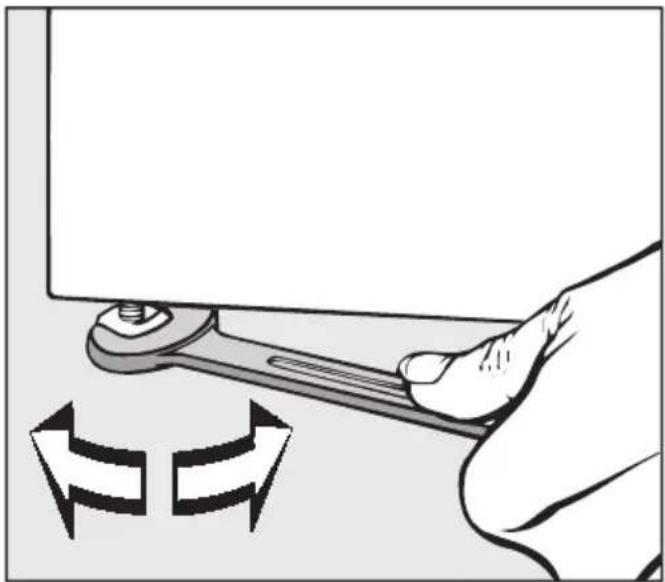

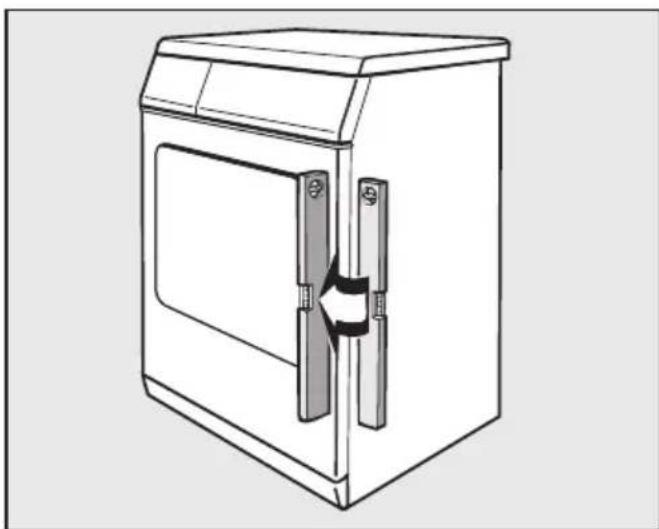

Trockner ausrichten 43

Aufstellungsraum 4 4

Wasch-Trocken-Säule. 4 4

Vor einem späteren Transport 44

Kondenswasser extern ableiten 45

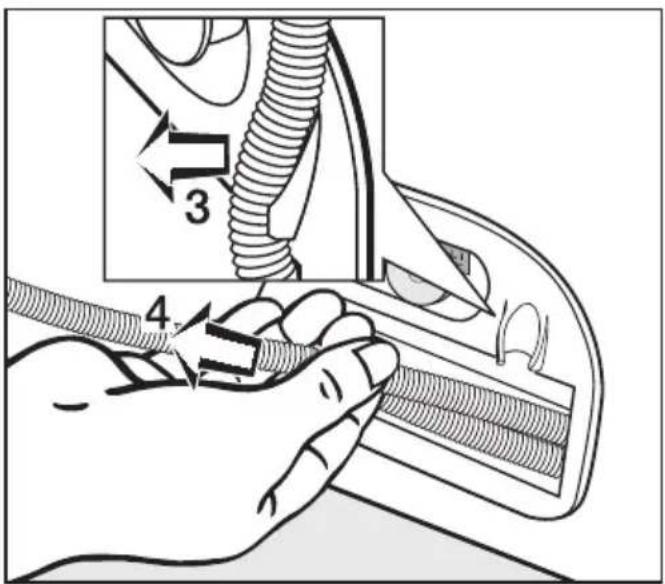

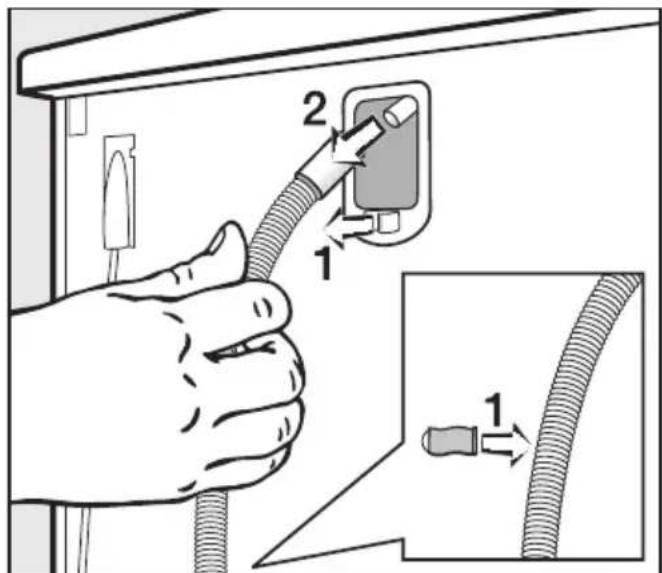

Ablaufschlauch verlegen 45

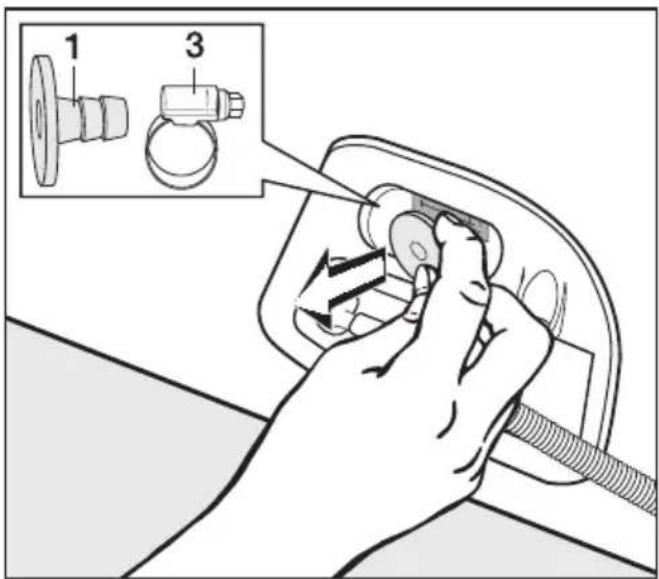

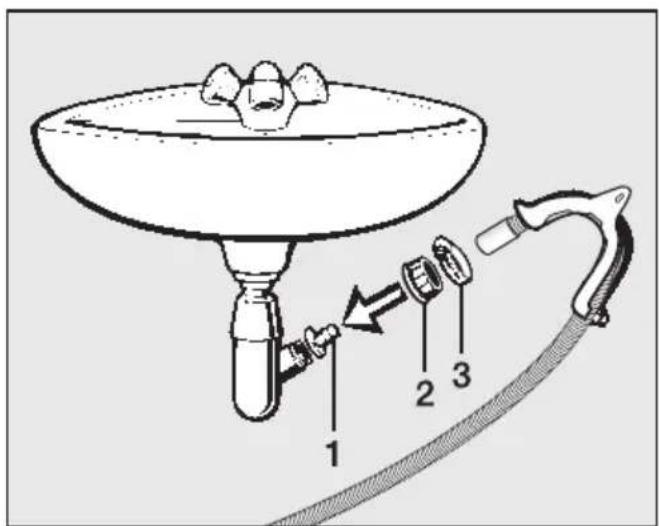

Ablaufschlauch an einem Waschbeckensiphon anschließen ..... 46

Wiedermontage 46

Elektroanschluss 47

Verbrauchsdaten 48

Technische Daten 49

Programmierfunktionen 51

Restfeuchte des Programms "Baumwolle" ändern 51

Restfeuchte des Programms "Pflegeleicht" ändern 52

Knitterschutz einstellen 53

Summerlautstärke einstellen 54

Restfeuchte des Programms "Automatic" ändern 55

Abkühlzeitverlängerung einstellen. 5 6

Standby einstellen 57

Memory-Funktion einstellen 59

Funktion der Luftwegeanzeige ändern 60

Quittierungston einstellen 61

Leitwerteinstellung ändern. 62

Trockenstufen-Schritte hinzufügen 63

Lesen Sie unbedingt diese Gebrauchsanweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Trockner ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielsweise:

• in Läden, Büros und anderen ähnlichen Arbeitsumgebungen
• in landwirtschaftlichen Anwesen
  – von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.

Benutzen Sie den Trockner ausschließlich im haushaltsüblichen Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.
Kinder dürfen den Trockner nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

▶ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist dieser Trockner nur dann vom Elektronetz getrennt, wenn

- der Netzstecker des Trockners gezogen ist oder

– die Sicherung der Hausinstallation ausgeschaltet ist oder

– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Einbau und die Montage dieses Trockners an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Nehmen Sie keine Veränderungen am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Sachgemäßer Gebrauch

▶ Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie

• ungewaschen sind.
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.
• mit feuergefährlichen Reinigungsmitteln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.
• mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Textilien besonders gründlich:

Genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

▶ Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals getrocknet werden,

• wenn industrielle Chemikalien für die Reinigung benutzt worden sind (z.B. in einer Chemischen Reinigung).
• die überwiegend Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgummi, Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflocken.
• die mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
  Der Heizphase folgt bei vielen Programmen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet.

Die Wäsche immer direkt und komplett nach Programmende entnehmen.

▶ Warnung: Den Trockner niemals vor Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäsche-stücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.
Weichspüler oder ähnliche Produkte sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Der Trockner darf nicht ohne Flusensiebe oder mit beschädigten Flusensieben betrieben werden.

Die Flusensiebe müssen regelmäßig gereinigt werden!

Der Trockner darf nicht ohne Wärmetauscher betrieben werden.

Der Trockner darf nicht ohne Hygienefilter betrieben werden.

Die Flusensiebe müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Wenn Sie das Kondenswasser extern ableiten, dann sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen.

Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

▶ Halten Sie den Aufstellraum des Trockners immer frei von Staub und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

▶ Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

- Kleintiere in den Trockner klettern.

▶ Den Trockner nicht nass abspritzen.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

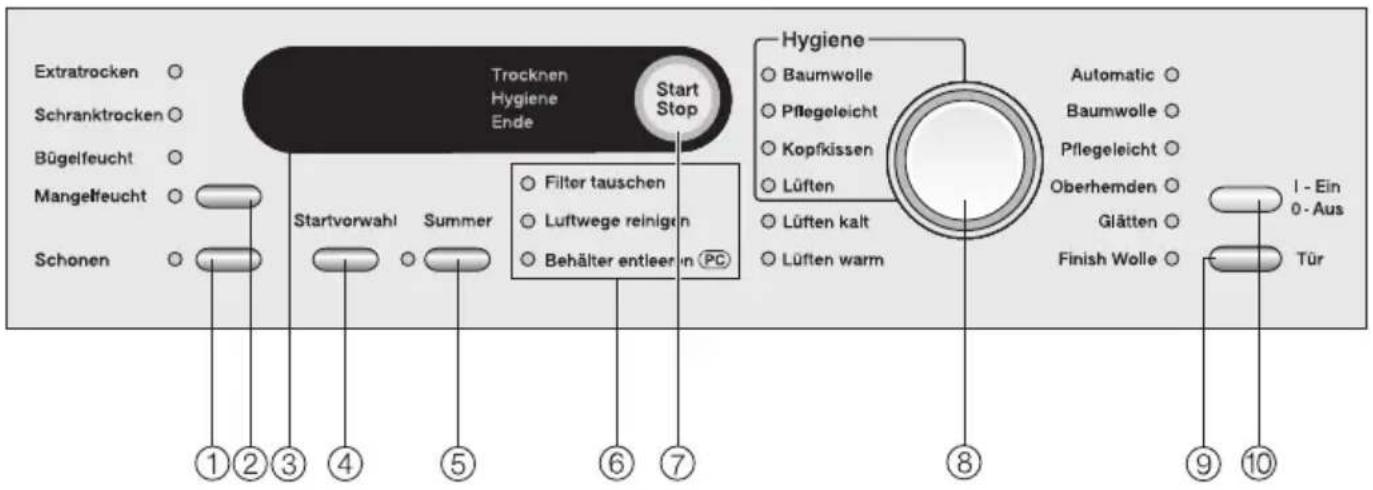

Bedienungsblende

Extratrocken ○ Schranktrocken ○ Bügelfeucht ○ Mangelfeucht ○ Schonen ○ Startvorwahl Summer Trocknen Hygiene Ende Start Stop Filter tauschen Luftwege reinigen Behälter entleeren (PC) Hygiene ○ Baumwolle ○ Pflegeleicht ○ Kopfkissen ○ Lüften ○ Lüften kalt ○ Lüften warm Automatic ○ Baumwolle ○ Pflegeleicht ○ Oberhemden ○ Glätten ○ Finish Wolle ○ 1 - Ein 0 - Aus Tür ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① Taste Schonen

Empfindliche Textilien werden mit niedriger Temperatur getrocknet.

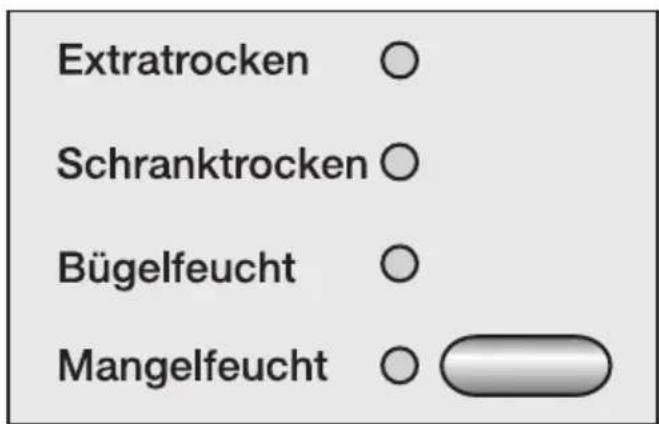

② Taste für Trockenstufen

Kontrollleuchten kennzeichnen die gewählte Trockenstufe.

③ Display

④ Taste Startvorwahl

Diese Taste hat eine Doppelfunktion:

- Dauer der Lüften-Programme wählen.

- Startvorwahlzeit wählen.

⑤ Taste Summer

Das Programmende wird akustisch mitgeteilt.

⑥ Prüf-/Störungskontrolle

Beschreibung: Siehe Kapitel "Störungshilfen / Kundendienst".

⑦ Taste Start/Stop

Hiermit wird das gewählte Programm gestartet oder ein gestartetes Programm abgebrochen.

Die Taste blinkt bei Programmwahl, sie leuchtet nach Programmstart.

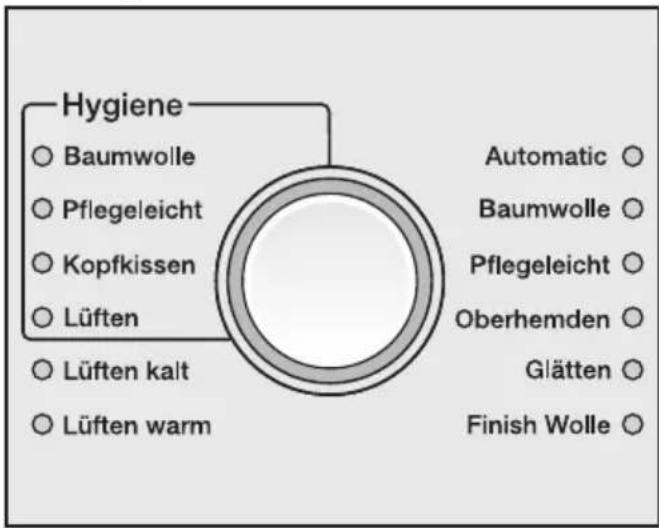

⑧ Programmwähler

Kontrollleuchten kennzeichnen das gewählte Programm.

⑨ Taste Tür

Unabhängig von der Stromversorgung können Sie die Tür mit dieser Taste öffnen.

⑩ Taste Ein/Aus

Zum Ein- und Ausschalten des Trockners.

Display

Über das Display werden folgende Funktionen angewählt:

• Startvorwahl.
  – Dauer der Lüften-Programme.
• Programmierfunktionen.

Außerdem wird im Display angezeigt:

• die Programmdauer.
• der Programmablauf Trocknen Hygiene Ende.

– Prüf- und Störungsmeldungen.

Programmdauer / Restzeitprognose

Bei Programmwahl wird die voraussichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu betrachten.

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungsschwankungen im Elektronetz.

Deshalb passt sich die lernfähige Elektronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während des Trocknens permanent überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Ebenso können die Finish- und Glättenprogramme vorzeitig beendet werden, wenn eine gewisse Temperatur erreicht ist. Das kann eintreten bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde.

Startvorwahl

Die gewählte Startvorwahlzeit wird angezeigt.

Nach dem Programmstart wird die Startvorwahlzeit heruntergezählt.

Nach Ablauf der Startvorwahlzeit startet das Programm, und im Display erscheint die wahrscheinliche Programmdauer.

Programmierfunktionen

Mit den Programmierfunktionen können Sie den Trockner an Ihre individuellen Bedürfnisse anpassen. Im Programmierstatus wird die angewählte Funktion im Display angezeigt.

Trocknen

Die Trocknungsluft in der Trommel durchläuft einen geschlossenen Kreislauf und durchströmt den Wärmetauscher in Längsrichtung.

Der Wärmetauscher wird in Querrichtung von einem zweiten, offenen Luftstrom (Kühlluft) durchströmt und gekühlt.

Die Feuchtigkeit in der Trocknungsluft kondensiert im gekühlten Wärmetauscher. Die hierbei der Trocknungsluft entzogene Feuchtigkeit wird im Kondenswasserbehälter gesammelt oder wahlweise extern abgepumpt.

Beide Luftströme, Trocknungsluft und Kühlluft, sind voneinander getrennt.

Flusen in der Trocknungsluft, die sich beim Waschen und Tragen auf den Textilien gebildet haben, werden von Flusensieben in der Türkappe und im Einfüllbereich der Tür aufgefangen.

Hygienefilter für Kühlluft

Der Hygienefilter ist ein Raumluftfilter, der die zur Kühlung des Wärmetauschers angesaugte Raumluft filtert. Die gefilterte, nun warme Kühlluft wird ausgeblasen.

Bei Aufleuchten der Kontrollleuchte Filter tauschen muss der Hygienefilter gegen einen Neuen getauscht werden.

Der Trockner darf nicht ohne Hygienefilter betrieben werden.

Ohne Hygienefilter würde der Kühlluftstrom erhöht und der Wärmetauscher stärker abgekühlt, was die Trocknungstemperatur reduziert. Eine reduzierte Trocknungstemperatur ist ungeeignet, um z.B. Mikroorganismen abzutöten. Weiterhin steigt der Geräuschpegel beim Trocknen.

Zu beachten ist auch, dass sich die Programmdauer verlängert, solange der Hygienefilter nicht getauscht wird!

Pflegesymbole

Trocknen

☐ normale/höhere Temperatur

☐ reduzierte Temperatur: Schonen wählen (für empfindliche Textilien)

☒ nicht trocknergeeignet

Bügeln und Mangeln

☐ sehr heiß

☐ heiß

☐ nicht sehr heiß

☒ nicht bügeln/mangeln

Tipps zum Trocknen

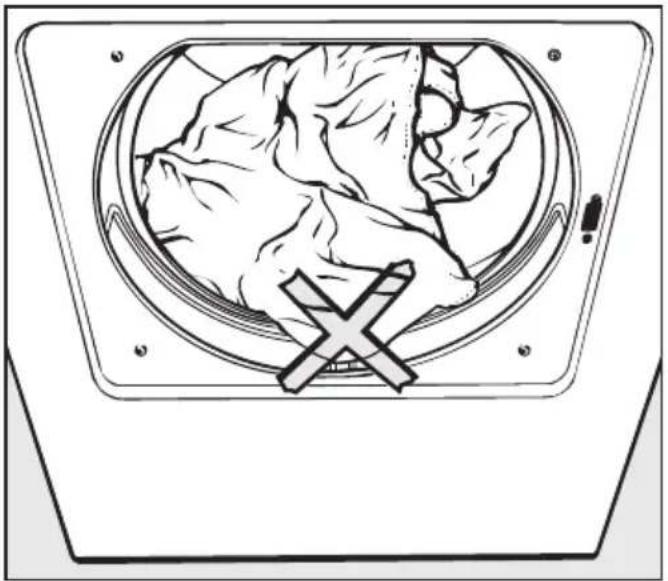

- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

• Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen mindestens 30 Sekunden anschleudern.
• Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic trocknen.
• Jacken öffnen, damit diese gleichmäßig durchtrocknen.

• Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Programm Finish Wolle.

• Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Programm Glätten.

• Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen - je nach Qualität - bei der ersten Wäsche oft ein. Deshalb: Diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden (insbesondere in den Hygiene Programmen). Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
• Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). In Zweifelsfällen die Beladung durch Aufteilen verringern. Benutzen Sie das Programm Oberhemden.
• Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.
• Neue farbige Textilien vor dem ersten Trocknen gründlich separat waschen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie abfärben können (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Kurzanweisung

Die mit Zahlen (1, 2, 3, ...) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

① Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

⚠️ Entfernen Sie Fremdkörper wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

• Damit keine Textilfüllungen herausfallen, Säume und Nähte prüfen.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.
• Haken und Ösen schließen.
• Textilgürtel und Schürzenbänder zusammenbinden.
• Gelöste Formbügel von BHs vernähen oder entfernen.

② Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie-einsparung).

■ Drücken Sie zum Einschalten die Taste I-Ein/O-Aus.

③ Trockner beladen

■ Drücken Sie zum Öffnen Taste Tür.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Beachten Sie die maximalen Beladungsmengen im Kapitel "Programmübersicht".

Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden.

■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und zudrücken.

4 Programm wählen

■ Wählen Sie das gewünschte Programm.

Die Kontrollleuchte des gewählten Programms leuchtet.

Zusätzlich können Kontrollleuchten der Trockenstufen oder Extras leuchten und Zeiten angezeigt werden.

Programme Automatic, Baumwolle, Pflegeleicht, Oberhemden

Extratrocken ○ Schranktrocken ○ Bügelfeucht ○ Mangelfeucht ○

■ Drücken Sie die Taste für die Trockenstufe so oft, bis die entsprechende Kontrollleuchte leuchtet.

Bei Baumwolle sind alle Trockenstufen wählbar, bei den übrigen Programmen ist die Auswahl begrenzt.

Hinweis: die im Display dargestellte Dauer variiert bei jeder neuen Programmwahl (Restzeitprognose)!

Die Programme Finish Wolle, Glätten sind nicht änderbar.

Programme Hygiene

■ Wählen Sie eines dieser Programme zum Trocknen von Textilien bei besonderen Hygieneanforderungen (z.B. für Allergiker).

Bei Baumwolle, Pflegeleicht, Kopfkissen ist die Trockenstufe Schranktrocken nicht änderbar.

Bei Lüften wählen Sie so die Dauer:

Programme Lüften

Die Kontrollleuchte der Taste Startvorwahl blinkt bei Anwahl Hygiene Lüften, Lüften kalt oder Lüften warm.

■ Drücken Sie nach Programmwahl die Taste Startvorwahl so oft, bis die gewünschte Zeit im Display erscheint.

Wählbarer Bereich:

• 15 Minuten bis zu 2:00 Stunden (Lüften warm).
• 20 Minuten bis zu 1:00 Stunde (Lüften kalt).
• 1:00 bis zu 2:00 Stunden (Hygiene Lüften).

5 Extras/Startvorwahl wählen

■ Sie können durch Tastendruck wählen: Schonen, Summer, Startvorwahl (siehe Kapitel "Extras/Startvorwahl"). Der Knitterschutz (siehe nachfolgend) ist dauerhaft eingeschaltet.

Aber: Startvorwahl in Kombination mit den Programmen Hygiene Lüften, Lüften warm, Lüften kalt ist nicht möglich.

6 Programm starten

Während der Programmwahl blinkt die Taste Start/Stop. Das Blinken bedeutet, dass ein Programm gestartet werden kann.

■ Drücken Sie die Taste Start/Stop.

– Die Taste Start/Stop leuchtet.
- Im Display erscheint Trocknen und die Restzeit wird heruntergezählt.
- Bei Wahl eines Hygiene-Programms erscheint im Display Hygiene erst nach einiger Zeit, wenn der Hygiene-Trocknungsprozess abläuft.

Vor Programmende

Der Heizphase folgt die Abkühlphase. Danach ist das Programm beendet. Keine Abkühlphase besitzen die Finish- und Glättenprogramme.

7 Programmende - Wäsche entnehmen

0 und Ende kennzeichnen im Display das Programmende. Der Summer er- tönt in Intervallen (wenn gewählt). Die Trommel dreht sich im Knitterschutz nach Programmende für 2 h i n l n t e r v a l len, wenn die Textilien nicht sofort ent- nommen werden können. Das reduziert Knitterfalten. Keinen Knitterschutz bei: Finish Wolle.

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.

Tipp für Allergiker:

Flusen auf den Flusensieben in der Einfüllöffnung können Sie vor dem Entnehmen der Wäsche mit dem Staubsauger entfernen. So wird ein möglicher Haut- oder Wäschekontakt mit den Flusen vermieden.

■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

■ Drücken Sie zum Ausschalten die Taste Ein/Aus.
■ Reinigen Sie die Flusensiebe.
■ Schließen Sie die Tür.
■ Entleeren Sie den Kondenswasserbehälter (solange das Kondenswasser nicht extern abgeleitet wird).
■ Den Wärmetauscher sollten Sie in Abständen kontrollieren und gegebenenfalls reinigen (Kapitel "Reinigung und Pflege").

Schonen

Empfindliche Textilien (mit Pflegesymbol ☐, z.B. aus Acryl) werden mit niedrigerer Temperatur und längerer Dauer getrocknet.

Bei einigen Programmen ist Schonen dauerhaft eingeschaltet (nicht abwählbar).

Summer

Am Programmende ertönt ein akustisches Signal (für max. 1 h in Intervalen).

Der Dauerwarnton bei Fehlermeldungen ist unabhängig vom ein- oder ausgeschalteten Summer.

Startvorwahl

Mit der Startvorwahl können Sie einen späteren Programmstart wählen. Der Programmstart kann von 30 Minuten bis maximal 24 Stunden verzögert werden. Dadurch können Sie z.B. günstige Nachtstromtarife nutzen.

Nach Programmwahl:

■ Drücken Sie so oft die Taste Startvorwahl, bis die gewünschte Zeit im Display erscheint.
– Die Kontrollleuchte Startvorwahl blinkt.
- Die Anwahl erfolgt: Bis 10h in 30-Minutenschritten, über 10h in Stundenschritten.
- Bei dauerhaftem Drücken der Taste Startvorwahl läuft die Zeit automatisch bis max. 24h hoch.

Starten

■ Drücken Sie die Taste Start/Stop.
– Die Kontrollleuchte Startvorwahl leuchtet.

Die Startvorwahl zählt folgendermaßen bis zum Programmstart herunter:

- Über 10h in ganzen Stunden.

- Unter 10h in Minuten.

Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Startvorwahl löschen/ändern

■ Drücken Sie die Taste Start/Stop.
Die Startvorwahl ist gelöscht.
■ Drücken Sie so oft die Taste Startvorwahl, bis die gewünschte Zeit im Display erscheint.
■ Drücken Sie die Taste Start/Stop.

Die Startvorwahl beginnt aufs Neue.

Wäsche nachlegen

Solange die Startvorwahl herunterzählt, können Sie noch Wäsche nachlegen:

■ Trockner ausschalten.

Das Öffnen der Tür ohne vorheriges Ausschalten löscht die Startvorwahl.

■ Tür öffnen und Wäsche nachlegen.
■ Tür schließen und Trockner einschalten.

Hygiene Programme

Im Trocknungsprozess der Hygiene Programme wird mit einer über einen längeren Zeitraum gleichbleibenden Temperatur getrocknet (längere Temperaturhaltezeit). Hierdurch werden Mikroorganismen, wie z.B. Keime oder Hausstaubmilben abgetötet und Allergene in der Wäsche reduziert.

Erscheint Hygiene im Display, dann läuft der Hygiene-Trocknungsprozess ab. Während dieser Zeit dürfen Sie das Programm nicht unterbrechen, sonst werden Mikroorganismen nicht abgetötet.

Baumwolle Hygiene maximal 6 kg*
Textilien	Textilien aus Baumwolle oder Leinen, die direkten Hautkontakt besitzen, z.B. Unterwäsche, Säuglingswäsche, Bettwäsche, Frottierhandtücher.
Hinweis	In diesem Programm nur unempfindliche Textilien mit dem Pflegesymbol ☑ trocknen.
Pflegeleicht Hygiene maximal 3 kg*
Textilien	Pflegeleichte Textilien aus Synthetik oder Mischgeweben, wie z.B. Kleider, T-Shirts, Oberhemden.
Hinweis	In diesem Programm nur unempfindliche Textilien mit dem Pflegesymbol ☑ trocknen.
Kopfkissen Hygiene 1 Kopfkissen (bis max. 80x80 cm) oder 2 Kopfkissen (bis max. 40x80 cm)
Textilien	- Kopfkissen mit Daunen-, Feder- oder Synthetikfüllung.- Große Textilien, wie z.B. Überdecken.
Hinweis	- Dieses Programm ist zum Trocknen oder trockenem Lüften von Produkten mit den Pflegesymbolen ☑ oder ☑ geeignet.- Empfinden Sie das Trocknungsergebnis als zu feucht, trocknen Sie so oft in diesem Programm, bis das Produkt trocken ist.
Lüften Hygiene Beladung: je nach Textilart
Textilien	- 6 kg* Textilien aus Baumwolle oder Leinen.- 3 kg* pflegeleichte Textilien aus Synthetik oder Mischgeweben.- Lüften einzelner, trockener Wäschestücke oder waschbarer, trocknergeeigneter Stofftiere zur Abtötung von Läusen und Mikroorganismen, mit dem Pflegesymbol ☑.

* Gewicht der Trockenwäsche

Lüften kalt maximal 6 kg*
Textilien	- Alle Textilien, die durchlüftet werden sollen.
Lüften warm maximal 6 kg*
Textilien	- Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: Z.B. Jacken, Kissen und voluminöse Textilien.- Trocknen einzelner Wäschestücke: Z.B. Badetücher, Badekleidung, Spültücher.
Hinweis	Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Tipp	Nutzen Sie Lüften warm zur Beseitigung oder Reduzierung von Gerüchen in sauberer Baumwollbekleidung (Laufzeit: 1/2-1 Stunde). Der Auffrischungseffekt wird verstärkt, wenn Sie die Textilien vor dem Lüften anfeuchten oder trocknergeeignete Frischetücher aus dem Fachhandel verwenden. Bei Synthetikanteilen fällt die Geruchsreduzierung allerdings geringer aus.
Schonen	Für empfindliche Textilien mit Pflegesymbol ☐ dazuwählen.

* Gewicht der Trockenwäsche

Programmübersicht

Automatic maximal 3,5 kg*
Schranktrocken, Bügelfeucht
Textilien	Beladungsmix aus Textilien für die Programme Baumwolle und Pflegeleicht.
Baumwolle maximal 6 kg*
Extratrocken, Schranktrocken**
Textilien	Ein- und mehrlagige Textilien aus Baumwolle.Zum Beispiel: Frottierhandtücher, Frottierbademäntel, T-Shirts, Unterwäsche, Biberbettwäsche, Säuglingswäsche.
Hinweis	– Extratrocken für unterschiedliche, mehrlagige und besonders dicke Textilien wählen.– Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Extratrocken trocknen - sie können einlaufen.
Schonen	Für empfindliche Textilien mit Pflegesymbol ☉ dazuwählen.
Bügelfeucht **, Mangelfeucht
Textilien	Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	– Mangelwäsche bis zum Mangeln aufrollen, so bleibt sie feucht.
Schonen	Für empfindliche Textilien mit Pflegesymbol ☉ dazuwählen.
Pflegeleicht maximal 3 kg*
Schranktrocken**, Bügelfeucht
Textilien	Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben. Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.
Hinweis	– Für besonders knitterarmes Trocknen Bügelfeucht wählen und die Beladung auf 1,5 kg* reduzieren.– Textilien werden bei Bügelfeucht in Abhängigkeit von der Textilart und Beladung knitterarm getrocknet.
Schonen	Für empfindliche Textilien mit Pflegesymbol ☉ dazuwählen.

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung nach Norm EN 61121 (ohne Schonen)

Oberhemden maximal 2 kg*
Schranktrocken, Bügelfeucht
Textilien Hemden und Hemdblusen.
Schonen	Für empfindliche Textilien mit Pflegesymbol ☐ dazuwählen.
Glätten maximal 3 kg*
Textilien	- Baumwoll- oder Leinengewebe.- Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe-tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis	- Programm zur Reduzierung von Knittern nach vorherigem Schleu-dern im Waschautomaten.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Schonen Nicht abwählbar.
Finish Wolle maximal 2 kg*
Textilien Wolltextilien.
Hinweis	- Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Schonen Nicht abwählbar.

* Gewicht der Trockenwäsche

Laufendes Programm

- umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern).

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

- abbrechen und neues Programm wählen

■ Drücken Sie die Taste Start/Stop.

Die Textilien werden noch für einige Minuten abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht wurde.

Wenn Sie währenddessen erneut die Taste Start/Stop drücken, erscheint Ende.

■ Schalten Sie den Trockner aus.
■ Schalten Sie den Trockner ein.
■ Wählen und starten Sie direkt ein neues Programm.

- abbrechen und Wäsche entnehmen

■ Siehe nachfolgend: "Wäsche nachlegen oder entnehmen".
■ Schalten Sie den Trockner nach dem Schließen der Tür aus.

Startvorwahl ändern

■ Siehe unter "Startvorwahl".

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.

⚠️ Verbrennungsgefahr: Berühren Sie nicht die Trommelrück- seite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.
■ Schließen Sie die Tür.
■ Drücken Sie die Taste Start/Stop.

Restzeit

Bei Änderung des Programmablaufs kann anschließend die im Display angezeigte Restzeit von der tatsächlichen Trockenzeit abweichen.

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung.

Wenn Sie wünschen, können Sie die Schlossfunktion einschalten.

Die elektronische Schlossfunktion verriegelt die Elektronik des Trockners. Der Trockner kann eingeschaltet werden, aber kein Programmstart ist möglich.

- In diesem Fall blinkt die Kontrollleuchte Schonen und das Schlüssel-symbol 0-0 erscheint im Display.

Die Tür können Sie jederzeit öffnen, sie wird nicht verriegelt.

Verriegeln

Voraussetzung:

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

① Drücken Sie die Taste Schonen und halten Sie diese bis zum Schritt ⑤ gedrückt.

② Drücken Sie die Taste 10 hinein.

Die Kontrollleuchte Automatic leuchtet.

3 Drehen Sie den Programmwähler langsam und Schritt für Schritt um drei Positionen im Uhrzeigersinn. Die drei Programm-Kontrollleuchten müssen nacheinander leuchten.

4 Drehen Sie den Programmwähler langsam und Schritt für Schritt um sechs Positionen entgegen dem Uhrzeigersinn. Die sechs Programm-Kontrollleuchten müssen nacheinander leuchten.

Die Kontrollleuchte der Taste Schonen blinkt und das Schlüsselsymbol 0-0 erscheint im Display.

⑤ Taste Schonen loslassen.

Die Schlossfunktion ist eingeschaltet.

■ Sie können den Trockner ausschalten.

Entriegeln

Voraussetzung:

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

■ Die Vorgehensweise ist wie bei "Verriegeln". Führen Sie die Schritte ① bis ⑤ durch.

Bei Schritt 5 blinkt die Kontrollleuchte der Taste Schonen nicht mehr und das Schlüsselsymbol 0-0 erlischt.

Die Schlossfunktion ist ausgeschaltet.

Kondenswasserbehälter entleeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren!

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann leuchtet die Kontrollleuchte Behälter entleeren.

Die Kontrollleuchte erlischt durch das Öffnen und Schließen der Tür.

■ Führen Sie den Kondenswasserbehälter beim Herausziehen leicht nach rechts.

■ Halten Sie den Kondenswasserbehälter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende und am Ende an.

■ Öffnen Sie zum Ausleeren den Verschluss.

■ Setzen Sie den entleerten Kondenswasserbehälter leicht schräg (wie beim Herausziehen) ein. Schieben Sie ihn locker bis zum spürbaren Rasten ein.

⚠️ Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z.B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallende Flusen von den Textilien auf. Reinigen Sie diese nach jedem Trocknen*.

* Kontrollieren Sie die Flusensiebe zusätzlich dann, wenn die Kontrollleuchte Luftwege reinigen leuchtet.

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger (und beiliegender Staubsaugerdüse) absaugen. Das ist insbesondere für Allergiker wichtig, um den Hautkontakt mit den Flusen zu vermeiden.

Trockenreinigung

1 2

■ Öffnen Sie die Tür und ziehen Sie das Flusensieb (1) aus der Türkappe heraus

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Saugen Sie die Flusensiebe ab.

Ist kein Staubsauger in der Nähe, dann können Sie Flusen auch mit den Fingern abstreifen.

■ Reinigen Sie den Hohlraum in der Türkappe mit dem Staubsauger oder einer Flaschenbürste.

■ Schieben Sie das gereinigte Flusensieb in die Türkappe.

■ Schließen Sie die Tür.

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätzlich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

■ Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

Beide Flusensiebe im Einfüllbereich der Tür können Sie auch entnehmen:

■ Drehen Sie am linken und rechten Flusensieb den Knebel ① (bis zum deutlichen Rasten).

■ Ziehen Sie die Flusensiebe (am Knebel gefasst) zur Mitte hin heraus ②.

■ Reinigen Sie alle Flusensiebe unter fließendem heißen Wasser.

■ Schütteln Sie die Flusensiebe gründlich aus, bis keine Tropfen mehr sichtbar sind.

■ Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

■ Reinigen Sie ebenfalls den Luftführungsbereich unterhalb der Flusensiebe, z.B. mit dem Staubsauger.

⚠️ Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Setzen Sie die Flusensiebe aus dem Einfüllbereich der Tür unten ein und drücken diese oben an.

■ Verriegeln Sie beide Knebel (bis zum deutlichen Rasten).

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltigen Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alles mit einem weichen Tuch ab.

Hygienefilter

Tauschen

Der Hygienefilter im Trockner filtert aus der angesaugten Kühlluft Schmutzpartikel heraus, die sich in der Raumluft und am Boden befinden.

Hierdurch wird die Kühlluft gefiltert in den Aufstellraum zurückgegeben und keine Schmutzpartikel werden in der Raumluft verwirbelt.

⚠️ Zur Erhaltung einer einwandfreien Funktion des Trocknungsprozesses muss der Hygienefilter (nachkaufbares Zubehör) gegen einen Neuen ausgetauscht werden!

■ Öffnen Sie die Klappe mit dem Öffner.

■ Entnehmen Sie die Klappe schräg nach oben.

Der tauschbare Hygienefilter liegt in einer von der Rückseite der Klappe abnehmbaren Halterung.

■ Drücken Sie die Laschen leicht zusammen und nehmen Sie die Halterung von der Klappe ab.

■ Entsorgen Sie den gebrauchten Hygienefilter mit dem Hausmüll.

■ Stecken Sie die Halterung mit dem neuen Hygienefilter an der Rückseite der Klappe auf.

■ Setzen Sie die Klappe unten am Trockner ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

Stundenzähler für das Filter tauschen zurücksetzen

Der Stundenzähler für die Betriebszeit des Trockners zeigt mit der Kontrollleuchte Filter tauschen an, dass unter normalen Aufstellbedingungen die Zeit erreicht ist, den Hygienefilter zu tauschen.

Bei extremen Staubanfall kann das Tauschen des Hygienefilters allerdings auch häufiger notwendig werden, als durch die Kontrollleuchte angezeigt!

Den Stundenzähler müssen Sie zurücksetzen (sozusagen auf 0 setzen). Dann wird die Betriebszeit bis zum nächsten Filtertausch neu berechnet.

Führen Sie den folgenden Vorgang nach jedem erforderlichen Filtertausch durch (auch wenn die Kontrollleuchte nicht geleuchtet hat):

■ Trockner einschalten.
■ Tasten Schonen und Summer gleichzeitig 4 Sekunden lang drücken.

Der Stundenzähler ist zurückgesetzt. (Kontrollleuchte Filter tauschen erlischt)

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft können die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungsraum können Verstopfungen verursachen.

Kontrollieren Sie den Wärmetauscher 1x im Jahr - und zusätzlich, wenn die Kontrollleuchte Luftwege reinigen leuchtet, obwohl Sie alle Flusensiebe gereinigt haben. Reinigen Sie den Wärmetauscher, wenn erforderlich.

Wärmetauscher entnehmen

■ Öffnen Sie die äußere Klappe mit dem beiliegenden, gelben Spatel.
In der Spaltmitte den Spatel ansetzen und leicht hebeln (Pfeil), bis sich die Klappe an der Oberseite öffnet.
■ Entnehmen Sie die Klappe schräg nach oben und legen Sie diese zur Seite.

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.
■ Klappen Sie den inneren Deckel nach vorne.
■ Entnehmen Sie den inneren Deckel schräg nach oben.

■ Drehen Sie den Verschlussknebel am Wärmetauscher nach oben (damit der Haken des Verschlussknebels aus der Nut im Bodenbereich ausrastet).

■ Ziehen Sie den Wärmetauscher an seiner Öse aus dem Wärmetauschereinschubraum heraus.

Wärmetauscher kontrollieren

■ Halten Sie den Wärmetauscher gegen das Licht.
■ Schauen Sie, ob Sie innen Flusen sehen.

Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekennzeichnet.

Wenn keine Flusen zu sehen sind:

■ Setzen Sie den Wärmetauscher wieder ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

■ Reinigen Sie den Wärmetauscher, wie nachfolgend beschrieben.

Wärmetauscher reinigen

■ Halten Sie beim Durchspülen des Wärmetauschers unbedingt die Positionen ein, die in beiden folgenden Bildern dargestellt sind!

■ Durchspülen Sie den Wärmetauscher von der Längsseite - wie im oberen Bild dargestellt - mit einem Wasserstrahl.

■ Durchspülen Sie den Wärmetauscher von der Vorderseite mit einem Wasserstrahl.
■ Kontrollieren Sie den Wärmetauscher erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.
■ Achten Sie auf saubere Dichtungsgummis am Wärmetauscher. Dichtungsgummis dürfen nicht entfernt werden und keine Knicke aufweisen!

Wärmetauschereinschubraum kontrollieren und reinigen

■ Kontrollieren Sie den Wärmetauschereinschubraum im Inneren des Trockners auf vorhandene, sichtbare Flusen.

Entfernen Sie Flusen mit einem feuchten Tuch nur von den Bereichen, die Sie mit der Hand erreichen können.

Wärmetauscher einsetzen

■ Schieben Sie den Wärmetauscher ganz (bis zum Anschlag) in den Wärmetauschereinschubraum hinein.

Die Öse des Wärmetauschers muss oben sein, der Verschluss-knebel unten.

■ Drehen Sie den Verschlussknebel am Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels deutlich unten in die Nut im Bodenbereich einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■ Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■ Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel.

Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.

■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

⚠️ Nur der ordnungsgemäß eingesetzte und verriegelte Wärmetauscher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen
Problem Ursache Behebung
Programmabbruch. und Ende erscheinen im Display.Der Summer ertönt.	Das ist keine Störung.Die Elektronik erkennt, dass keine Wäsche in der Trommel ist und bricht das Programm ab.Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen.	– Einzelne Wäscheteile sollten Sie künftig mit dem Warmluftprogramm trocknen.Prüfmeldung löschen:– Tür öffnen und schließen.
Ü-0 erscheint im Display.Kontrollleuchte Scho-nen blinkt.	Die Schlossfunktion ist eingeschaltet.	Wenn Sie trocknen wollen, müssen Sie die Schlossfunktion ausschalten (siehe Kapitel "Elektronische Schlossfunktion").
Programmabbruch.Im Display blinkt Hygie-ne oder Ende.Der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	– Schalten Sie den Trockner aus und ein.– Starten Sie ein Programm.Erfolgen Programmabbruch und Fehlermeldung, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
Problem Ursache Behebung
Kontrollleuchte Luftwege reinigen leuchtet.	Die Kontrollleuchte zeigt an, dass der Trockner nicht optimal oder nicht wirtschaftlich arbeitet.Mögliche Ursachen: Verstopfungen der Flusensiebe durch Flusen oder Waschmittelrückstände.	– In der Regel genügt es, die Flusensiebe zu reinigen.Sollte es nicht ausreichen, dann prüfen Sie alle möglichen Ursachen, die nachfolgend unter "Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen." beschrieben sind.Prüfmeldung löschen:– Tür öffnen und schließen.
		Die Kontrollleuchte Luftwege reinigen können Sie deaktivieren (Kapitel "Programmierfunktionen").
Programmabbruch.Kontrollleuchte Luftwege reinigen leuchtet.Der Summer ertönt.	Die möglichen Ursachen und deren Behebung sind oben beschrieben.	Problemmeldung löschen:– Tür öffnen und schließen.– Erscheint die Problemmeldung erneut, rufen Sie den Kundendienst.
Kontrollleuchte Behälter entleeren leuchtet.Der Summer ertönt.	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch ist geknickt.	– Entleeren Sie das Kondenswasser.– Prüfen Sie den Ablaufschlauch.Prüfmeldung löschen:– Tür öffnen und schließen.

Störungshilfen

Problem Ursache Behebung
Die Kontrollleuchte Filter tauschen leuchtet.	Ein Stundenzähler registriert die Betriebsstunden.Unter normalen Aufstellbedingungen ist jetzt die Zeit erreicht, den Hygienefilter zu tauschen.	Beachten Sie das Kapitel "Reinigung und Pflege", Abschnitt "Hygienefilter".
Nach Start eines Hygiene-Programms blinkt Hygiene nicht sofort im Display.	Das ist keine Störung.	Hygiene blinkt erst dann, wenn der Hygiene-Trocknungsprozess (längere Temperaturhaltezeit) abläuft.
Die Kontrollleuchte Start/Stop blinkt langsam und das Display ist dunkel.	Dieser Trockner befindet sich im Standby.Das ist kein Fehler, sondern eine ordnungsgemäße Funktion.	Siehe Kapitel "Programmierfunktionen".
Sonstige Störungen
Problem Ursache	Behebung
Der Trocken-vorgang dauert sehr lange oder wird sogar ab-gebrochen. Eventuell leuchtet trotz gereinigten Flusensieben wieder die Kon-trollleuchte: Luftwege reini-gen	Bitte prüfen Sie alle möglichen Ursachen und schalten Sie den Trockner aus und wieder ein.
	Die Be- und Entlüftung ist unzu-reichend, weil z.B. der Aufstell-raum sehr klein ist. Dadurch ist die Raumtemperatur stark ge-stiegen.	Öffnen Sie Tür oder Fenster, damit die Raumtemperatur nicht zu stark steigt.
	Die Öffnung in der Klappe für den Hygienefilter ist zugestellt.	- Entfernen Sie störende Gegenstände.
	Obwohl kein Hinweis erscheint, kann der Hygienefilter stark ver-schmutzt sein. Beachten Sie das Kapitel "Reinigung und Pflege", Abschnitt "Hygienefilter".	- Tauschen Sie den Filter aus.- Halten Sie den Umge-bungsraum des Trock-ners immer frei von Staub und Flusen.
	Die Flusensiebe sind mit Flusen verstopft oder sind nach der Rei-nigung nass eingesetzt worden.	- Entfernen Sie die Flusen.- Die Flusensiebe müssen trocken sein.
	Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.	Der Wärmetauscher soll von Zeit zu Zeit kontrolliert und gereinigt werden.
	Die Textilien wurden nicht genü-gend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschauto-maten mit höherer Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die ma-ximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißver-schlüsse wird der Feuchtegrad der Wäsche nicht exakt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig nur im Warmluft-programm.
Problem Ursache Behebung
Die Wäsche ist nicht zu-friedenstellend getrock-net.	Die Beladung bestand aus unterschiedlichen Geweben oder das Textil war sehr groß.	- Trocknen Sie mit Warmluft nach.- Wählen Sie beim nächsten Programm-lauf ein geeignetes Programm.- Sehr große Textilien, wie z.B. Überdecken im Programm Hygiene Kopfkissen trocknen.
Insbesondere Kopfkissen fühlen sind nach dem Trocknen noch feucht an.	- Das Kopfkissen ist be-sonders groß.- Die Trommel ist überla-den.	- Berücksichtigen Sie die Angaben im Kapitel "Programmübersicht".- Trocknen Sie das Kopf-kissen so oft im Pro-gramm Hygiene Kopf-kissen, bis es trocken ist.Oder lassen Sie das Kopfkissen an der Luft trocknen.
Mit Federn gefüllte Kopfkissen bilden durch das Trocknen einen Ge-ruch aus.	Federn sind ein Naturpro-dukt. Sie haben die Ei-genschaft, bei Erwär-mung Eigen- und Fremd-gerüche mehr oder weni-ger stark auszubilden.	Der Geruch vermindert sich nach dem Trocknen durch natürliches Auslüf-ten.
Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.	- Der innere Deckel für den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.- Im Einschubraum für den Wärmetauscher haften Flusen.	- Prüfen Sie den festen, ordnungsgemäßen Sitz des inneren Deckels und des Wärmetauschers.- Prüfen Sie ebenfalls deren Dichtungsgum-mis.- Entfernen Sie alle sicht-baren Flusen mit einem Tuch aus dem Wärmetauschereinschubraum.
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen ver-wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen oder zum Teil beim Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist in Bezug auf deren Haltbarkeit gering.	Anfallende Flusen werden durch Flusensiebe aufge-fangen und können leicht entfernt werden (Kapitel "Reinigung und Pflege").

Störungshilfen

Problem Ursache Behebung
Es lässt sich kein Programm starten.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Ist dieser Trockner eingeschaltet?- Ist der Netzstecker eingesteckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Stromausfall.	Nach Netzwiederkehr startet ein zuvor gelaufenes Programm automatisch, solange die Kaltluftphase nicht erreicht war.
Die Trommelbeleuchtung leuchtet nicht.	Die Trommelbeleuchtung schaltet automatisch aus (Energieeinsparung).	- Schalten Sie den Trockner aus und wieder ein.- Eine defekte Glühlampe können Sie austauschen: Siehe nachfolgend.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Defekt (Kurzschluss) verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler

oder

- den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners.

Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Netzanschlussleitung
② Kondenswasserbehälter
③ Bedienungsblende
④ Tür
⑤ Äußere Klappe für den Wärmetauscher

⑥ Vier höhenverstellbare Schraubfüße

⑦ Klappe für Hygienefilter (hier wird Kühlluft angesaugt)

⑧ Ablaufschlauch für Kondenswasser (siehe Abschnitt "Kondenswasser extern ableiten")

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsbo- den zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckel- überstand.

Unterbau unter eine Arbeitsplatte oder Einbau in einen Schrank

⚠️ Achtung Wärmebildung: der an der Trocknerrückseite austretende warme Luftstrom muss abgeführt werden können. Sonst kann sich die Trockenzeit unnötig verlängern.

Dieses kann erreicht werden durch:

• Herausdrehen der Trocknerfüße, sodass ein Spalt von min. 20 mm zwischen Fußboden und Trocknerunterseite entsteht.
• Unterbrechen einer vorhandenen durchgehenden Möbelsockelblende im Bereich des Trockners.
• Anbringen von Öffnungen im Schrank.

Durch den Unterbau kann sich die Trockenzeit verlängern.

⚠️ Der Trockner sollte nicht direkt neben einem Kühl-/Gefriergerät untergebaut werden. Der an der Trocknerrückseite austretende warme Luftstrom erhöht die Temperatur am Wärmeaustauscher des Kühl-/Gefriergerätes, wodurch die Kältemaschine ununterbrochen läuft. Ist dieser Aufstellungsort unvermeidbar, muss das Kühl-/Gefriergerät zum Trockner hin abgeschottet werden.

Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

Eine Montageanleitung liegt dem Unterbausatz bei.

- Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

Bei Nischenhöhen von:

• 830-840 mm sind längere Schraubfüße* erforderlich.
• 870-885 / 915-930 mm sind ein / zwei Höhenausgleichsrahmen* erforderlich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠ An der vorderen Trocknerseite: durch die Öffnung in der Klappe des Hygienefilters wird Kühlluft angesaugt. Diese Öffnung darf auf keinen Fall zugestellt oder verdeckt werden, da sonst eine Störung auftritt!

Aufstellungsraum

Die beim Trocknen angesaugte Kühlluft strömt an der Trocknerrückseite aus und erwärmt die Raumluft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichende Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Kondenswasser extern ableiten

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.

Der Ablaufschlauch (Länge ca. 2 m) ist im Trockner verlegt. Ihn müssen Sie komplett aus dem Trockner herausziehen. Max. Abpumphöhe: 1,5 m.

Als nachkaufbares Zubehör erhalten Sie eine Schlauchverlängerung.

Ablaufschlauch verlegen

Obere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus den Klemmhalterungen (1) heraus.

■ Ziehen Sie den Ablaufschlauch vom Stutzen (2) ab.

Untere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus der Klemmhalterung (3) heraus.

■ Ziehen Sie den Ablaufschlauch komplett nach links aus dem Trockner heraus (4). Beachten Sie jedoch:

⚠️ Den Ablaufschlauch nicht knicken. Er könnte sonst beschädigt werden!

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden (siehe Abbildung "Vorderansicht").

Ablaufschlauch an einem Waschbeckensiphon anschließen

Den Ablaufschlauch können Sie direkt an einem speziellen Waschbeckensiphon anschließen.

■ Entnehmen Sie das Zubehör an der unteren Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbecken-Überwurfmutter mit einem Plättchen verschlossen, das Sie entnehmen müssen. Eine in der Überwurfmutter vorhandene Dichtung sollten Sie nicht entfernen.

■ Stecken Sie das Schlauchende auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Wiedermontage

⚠ Schieben Sie den Ablaufschlauch nicht in den Trockner zurück. Der Ablaufschlauch könnte sonst im Trockner geknickt und beschädigt werden!

■ Legen Sie den Ablaufschlauch zu einer großen Schlaufe zusammen.
■ Befestigen Sie die Schlaufe mit dem Draht (wenn noch vorhanden) an der oberen Trocknerrückseite. Anderenfalls: legen Sie die Schlaufe hinter den Trockner.
■ Stecken Sie das freie Ende des Ablaufschlauches auf den Stutzen an der oberen Trocknerrückseite.

Elektroanschluss

Dieser Trockner ist mit einem Anschlusskabel und Netzstecker anschlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programm Beladung Endschleuderstufe im		Waschautomaten	Energie Zeit
		kg* U/min kWh Minuten
Baumwolle Schranktrocken	6,0 1000 (60 % Restfeuchte)**		3,40	96
			1200	3,10
			1400	2,90
			1600	2,80
			1800	2,55
Baumwolle Bügelfeucht	6,0 1000 (60 % Restfeuchte)**		2,80	82
			1200	2,50
			1400	2,30
			1600	2,20
			1800	1,90
Pflegeleicht Schranktrocken	3,0	1200 (40 % Restfeuchte)**	1,25	39
Pflegeleicht Bügelfeucht 3,0 1200 1,05 34
Automatic Schranktrocken 3,5 800 1,85 66
Oberhemden Schranktrocken 2,0 600 1,25 48
Finish Wolle 2,0 1000 0,15	4
Glätten	3,0 1000 0,30 8
Hygiene Baumwolle	6,0	1000	4,55	131
Hygiene Pflegeleicht	3,0 1200 1,80 60
Hygiene Kopfkissen	1,2	1200	1,80	103

* Gewicht der Trockenwäsche
** Prüfprogramm nach EN 61121:2005

Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Baumwolle Schranktrocken ohne Extra durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Höhe 850 mm
Breite 595 mm
Tiefe 580 mm
Tiefe bei geöffneter Tür	1062 mm
Höhe für Unterbau 820 mm
Breite für Unterbau 600 mm
Tiefe für Unterbau 600 mm
Gewicht 52 kg
Trommelvolumen 100 l
Maximale Beladungsmenge	6 kg (Gewicht der Trockenwäsche)
Volumen Kondenswasserbehälter ca. 3,5 l
Schlauchlänge 2 m
Maximale Abpumphöhe 1,5 m
Maximale Abpumplänge 4 m
Länge der Anschlussleitung 2 m
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung	siehe Typenschild
Leistung der Glühlampe	siehe Typenschild
Energieverbrauch	siehe Kapitel "Verbrauchsdaten"
Erteilte Prüfzeichen	siehe Typenschild

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Restfeuchte des Programms "Baumwolle" ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sie können aber in diesem Programm die Trockenstufen trockener oder feuchter einstellen.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
- Die Kontrollleuchte Schonen blinkt 1x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Restfeuchte wird feuchter.

/ Werkeinstellung.

(Kontrollleuchte Automatic blinkt zusätzlich 1x).

2 Restfeuchte wird trockner.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

4 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑤ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ③ aus.
■ Schalten Sie nach Schritt ③ den Trockner aus.

Restfeuchte des Programms "Pflegeleicht" ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sie können aber in diesem Programm die Trockenstufen trockener oder feuchter einstellen.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 1x auf die Taste Schonen.
- Die Kontrollleuchte Schonen blinkt 2x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Restfeuchte wird feuchter.

/ Werkeinstellung.

(Kontrollleuchte Automatic blinkt zusätzlich 1x).

2 Restfeuchte wird trockner.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Knitterschutz einstellen

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Textilien nicht sofort entnommen werden.

Der Knitterschutz

• ist werkseitig eingeschaltet. Sie können ihn verkürzen oder ausschalten.
• ist bei allen Programmen außer bei Finish Wolle wirksam.
• sollte immer eingeschaltet bleiben.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.

② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.

4 Drücken Sie 2x auf die Taste Schonen.

- Die Kontrollleuchte Schonen blinkt 3x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Knitterschutz aus.

/ 1 Stunde Knitterschutz.

(Kontrollleuchte Automatic blinkt zusätzlich 1x)

2 Werkeinstellung. 2 Stunden Knitterschutz.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Summerlautstärke einstellen

Der Summer kann in zwei Lautstärken ertönen.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

• Dieser Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 3x auf die Taste Schonen.
- Die Kontrollleuchte Schonen blinkt 4x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Werkeinstellung. Summerlautstärke normal.

/ Summer laut.

(Kontrollleuchte Automatic blinkt zusätzlich).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Restfeuchte des Programms "Automatic" ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sie können aber in diesem Programm die Trockenstufen trockener oder feuchter einstellen.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 4x auf die Taste Schonen.
- Die Kontrollleuchte Schonen blinkt 6x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Restfeuchte wird feuchter.

/ Werkeinstellung.

(Kontrollleuchte Automatic blinkt zusätzlich 1x).

2 Restfeuchte wird trockner.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Abkühlzeitverlängerung einstellen

Sie können die Abkühlphase vor Programmende in 2 Stufen individuell verlängern. Die Textilien werden stärker abgekühlt.

Die Abkühlzeitverlängerung gilt nur für Trockenstufenprogramme.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.

4 Drücken Sie 5x auf die Taste Schonen.

- Die Kontrollleuchte Schonen blinkt 7x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Werkeinstellung.

/ Abkühlzeit um 5 Minuten länger.

(Kontrollleuchte Automatic blinkt zusätzlich 1x).

2 Abkühlzeit um 10 Minuten länger.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

⑤ Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Standby einstellen

Das Display und Kontrollleuchten werden nach 10 Minuten dunkel geschaltet und allein die Taste Start/Stop blinkt langsam: Reduzierung des Energieverbrauchs.

Trockner aus Standby "aufwecken"

■ Programmwähler drehen oder eine Taste drücken. Beides hat keine Auswirkung auf ein laufendes Programm.

Ein

Die Standbyfunktion ist eingeschaltet und Display und Kontrollleuchten werden nach 10 Minuten dunkel geschaltet:

• Wenn nach dem Einschalten keine Programmauswahl erfolgt.
  – Nach dem Programmstart.

Aber: Nach abgelaufener Startvorwahlzeit, am Programmende oder zum Ende der Knitterschutzphase werden Display und Kontrollleuchten für jeweils 10 Minuten eingeschaltet.

Der Summer (falls gewählt) ertönt für 10 Minuten am Programmende.

Werkeinstellung. Nicht im laufenden Programm

Wie unter "Ein" beschrieben.

Aber: Display und Kontrollleuchten werden nicht im laufenden Programm dunkel geschaltet.

Aus

Display und Kontrollleuchten werden bei eingeschaltetem Trockner nicht dunkel geschaltet.

Das Programmieren und Speichern erfolgt in Schritten (1, 2, 3 ...) mit Hilfe von Tasten.

■ Siehe nächste Seite.

Voraussetzung:

• Dieser Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 6x auf die Taste Schonen.
- Die Kontrollleuchte Schonen blinkt 8x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Ein.

/ Werkeinstellung. Nicht im laufen- den Programm.

(Kontrollleuchte Automatic blinkt zusätzlich 1x).

2 Aus.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Memory-Funktion einstellen

Die Elektronik speichert ein gewähltes Programm mit Extra ab. Zudem wird die Dauer eines Lüften-Programms gespeichert.

Beim nächsten Trocknen werden diese Einstellungen übernommen. Sie können sie übernehmen oder durch Tastendruck umwählen.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 7x auf die Taste Schonen.
- Die Kontrollleuchte Schonen blinkt 9x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Werkeinstellung. Memory aus.

/ Memory.

(Kontrollleuchte Automatic blinkt zusätzlich).

⑤ Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Funktion der Luftwegeanzeige ändern

Flusen müssen nach dem Trocknen entfernt werden. Zusätzlich erinnert Sie die Kontrollleuchte Luftwege reinigen daran, sobald ein gewisser Grad des Flusenanfalls vorliegt. Sie können selbst entscheiden, bei welchem Grad des Flusenanfalls diese Erinnerung erfolgen soll.

Stellen Sie durch Probieren fest, welche der Optionen Ihren Trocknungsgewohnheiten entgegen kommt.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein. Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .
3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 8x auf die Taste Schonen.
– Die Kontrollleuchte Schonen blinkt 1x lang.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Kontrollleuchte Luftwege reinigen hat keine Funktion.
/ Kontrollleuchte Luftwege reinigen leuchtet erst bei starkem Flusenanfall.

(Kontrollleuchte Automatic blinkt zusätzlich 1x).

2 Werkeinstellung.

(Kontrollleuchte Automatic blinkt zusätzlich 2x).

3 Kontrollleuchte Luftwege reinigen leuchtet bereits bei geringem Flusenanfall.

(Kontrollleuchte Automatic blinkt zusätzlich 3x).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Quittierungston einstellen

Jede Bedienung wird akustisch quittiert.

Das Programmieren und Speichern erfolgt in Schritten (1, 2, 3 ...) mit Hilfe von Tasten.

Voraussetzung:

• Dieser Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 9x auf die Taste Schonen.
- Die Kontrollleuchte Schonen blinkt 1x lang und 1x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Werkeinstellung. Quittierungston aus.

/ Quittierungston ein.

(Kontrollleuchte Automatic blinkt zusätzlich).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

Leitwerteinstellung ändern

Diese Programmierfunktion darf nur eingestellt werden, wenn durch extrem weiches Wasser die Wä- scherestfeuchte falsch ermittelt wird.

Bedingung

Das Wasser, in dem die Textilien gewaschen wurden, ist extrem weich und der Leitwert ist kleiner als 150 S. Der Leitwert des Trinkwassers kann beim Wasserwerk nachgefragt werden.

Aktivieren Sie diese Programmier- funktion wirklich nur dann, wenn o.g. Bedingung vorliegt. Ansonsten ist das Trocknungser- gebnis nicht zufriedenstellend!

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

• Dieser Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.

② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.

4 Drücken Sie 10x auf die Taste Schonen.

- Die Kontrollleuchte Schonen blinkt 1x lang und 2x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Werkeinstellung.

/ Leitwerteinstellung niedrig.

(Kontrollleuchte Automatic blinkt zusätzlich).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.

■ Schalten Sie nach Schritt ④ den Trockner aus.

Trockenstufen-Schritte hinzufügen

Sie können bei vielen Programmen Trockenstufen-Schritte hinzufügen:

Mangelfeucht+

(trockener als Mangelfeucht).

Leichttrocken

(trockener als Bügelfeucht).

Schranktrocken+

Diese Programmierfunktion ist nur bei den Programmen wirksam, bei denen Trockenstufen auswählbar sind.

Das Programmieren und Speichern erfolgt in Schritten (1,2,3 ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.

① Drücken Sie die Taste Start/Stop und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet . . .

3 . . . und lassen Sie dann die Taste Start/Stop los.
4 Drücken Sie 11x auf die Taste Schonen.
– Die Kontrollleuchte Schonen blinkt 1x lang und 3x kurz.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

☐ Werkeinstellung.

/ Trockenstufen-Schritte hinzufügen (Kontrollleuchte Automatic blinkt zusätzlich).

5 Durch Drücken der Taste Start/Stop können Sie die Zahl umschalten.
⑥ Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

■ Führen Sie die Schritte ① bis ④ aus.
■ Schalten Sie nach Schritt ④ den Trockner aus.

So wählen Sie die hinzugefügten Trockenstufen an

■ Wählen Sie ein Programm.
■ Drücken Sie die Taste für die Trockenstufe so oft, bis diese Kontrollleuchten leuchten:

• Kontrollleuchte Extratrocken und Schranktrocken = Schranktrocken+
• Kontrollleuchte Schranktrocken und Bügelfeucht = Leichttrocken
• Kontrollleuchte Bügelfeucht und Mangelfeucht = Mangelfeucht+

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Werkkundendienst

Deutschland

0800 2244666*

*kostenfrei

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

Österreich

050 800 300**

Mo-Sa 7 - 19 Uhr

**österreichweit

zum Ortstarif

Luxemburg

00352 49711-20/22

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Sa 9 - 13 Uhr

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit

zum Ortstarif

Luxemburg

00352 49711-28/29

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
