BEDIENUNGSANLEITUNG T 4839 CI MIELE

Gebrauchsanweisung Kondenstrockner T 4839 Ci

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 06 688 090

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
• Reinigen Sie nach jedem Trocknen die Flusensiebe.
• Kontrollieren Sie den Wärmetauscher von Zeit zu Zeit und reinigen Sie ihn wenn nötig.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners....10

Bedienungsblende 10

Funktionsweise des Displays.... 11

Erste Inbetriebnahme 13

Wäschepflege....14

Pflegesymbole 14

Tipps zum Trocknen 14

So trocknen Sie richtig 15

Kurzanweisung 15

Extras 18

Schonen....18

Kurz 18

Knitterschutz 18

Summer 18

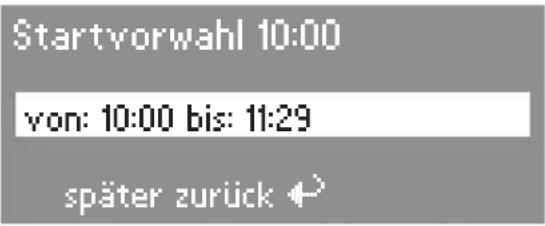

Startvorwahl 19

Programmübersicht 20

Programmablauf ändern 25

Laufendes Programm umwählen....25

Programm abbrechen 25

Programm unterbrechen 25

Wäsche nachlegen oder entnehmen....25

Reinigung und Pflege 26

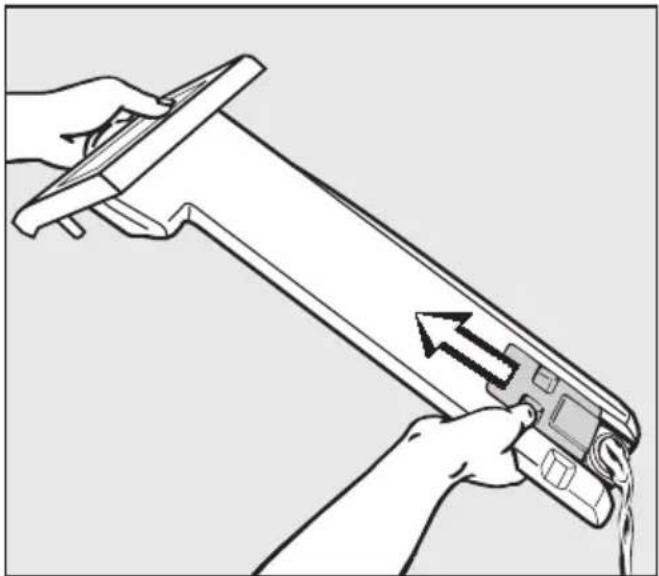

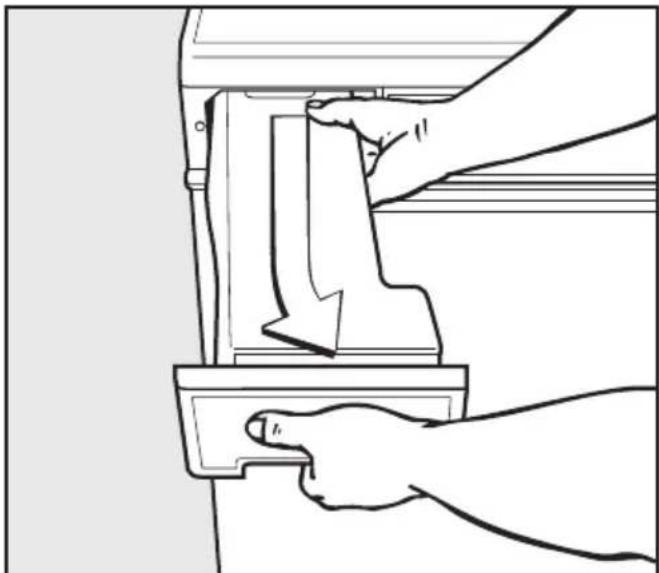

Kondenswasserbehälter entleeren 26

Flusensiebe reinigen 27

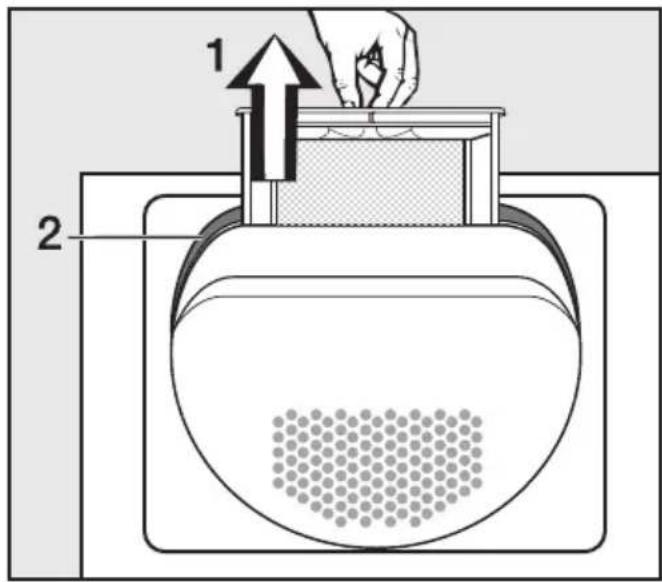

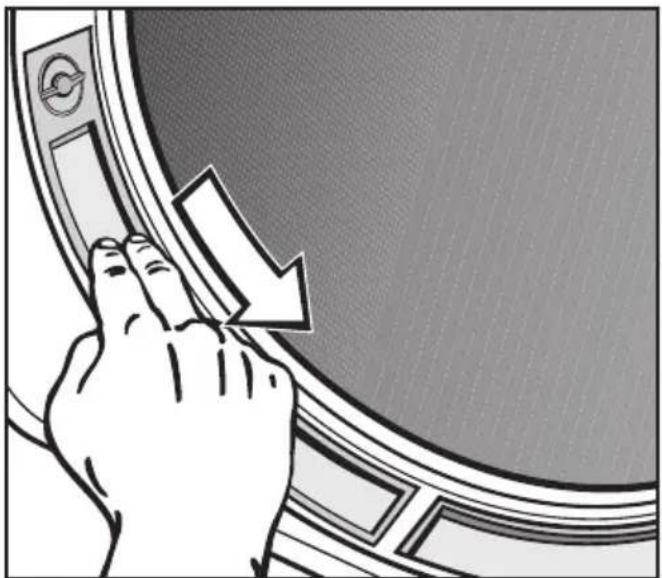

Trockenreinigung 27

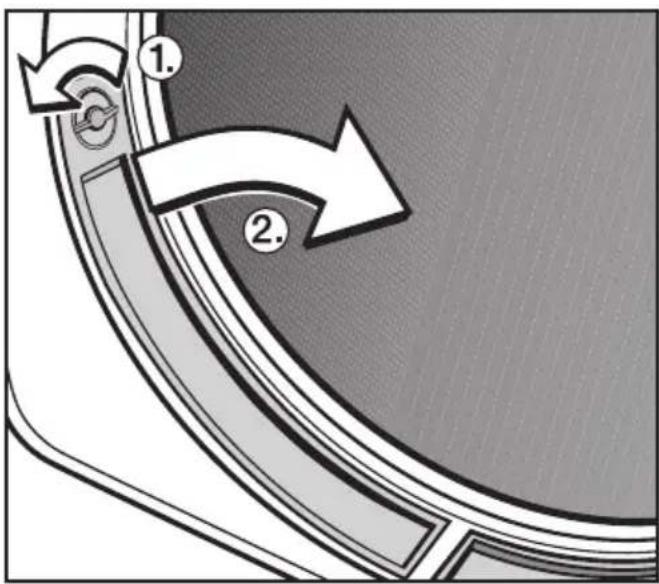

Nassreinigung. 28

Trockner reinigen....28

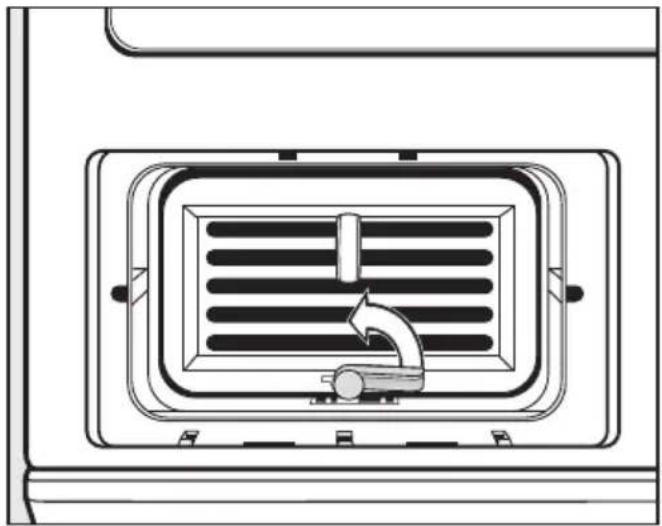

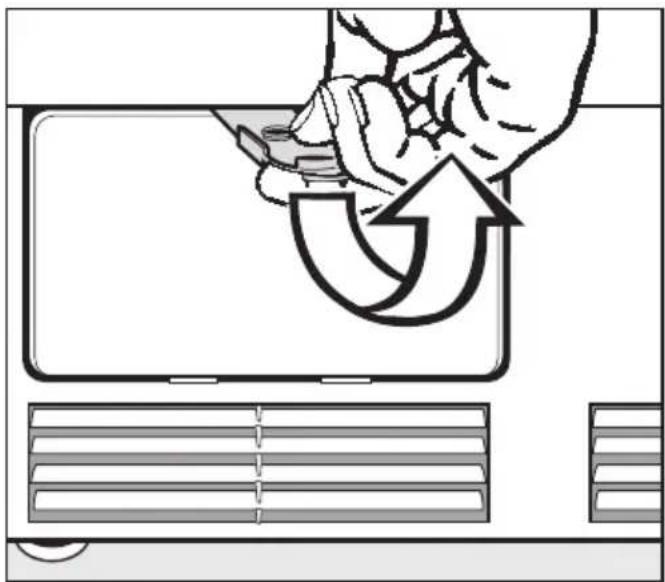

Wärmetauscher reinigen 29

Wärmetauscher entnehmen 29

Wärmetauscher kontrollieren 30

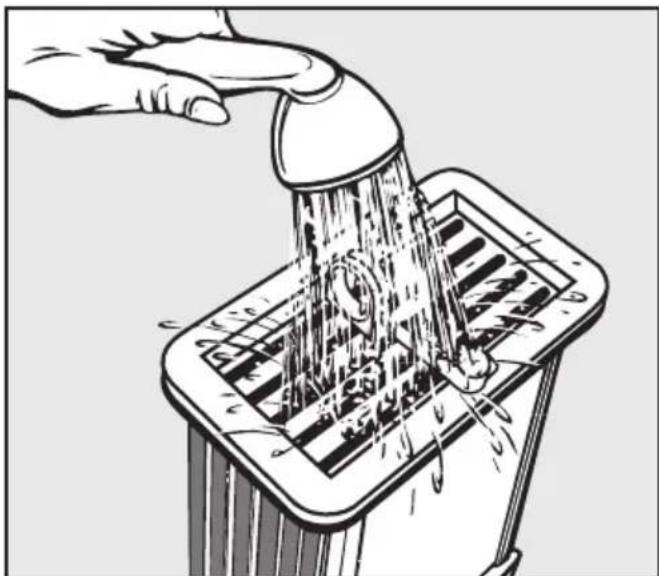

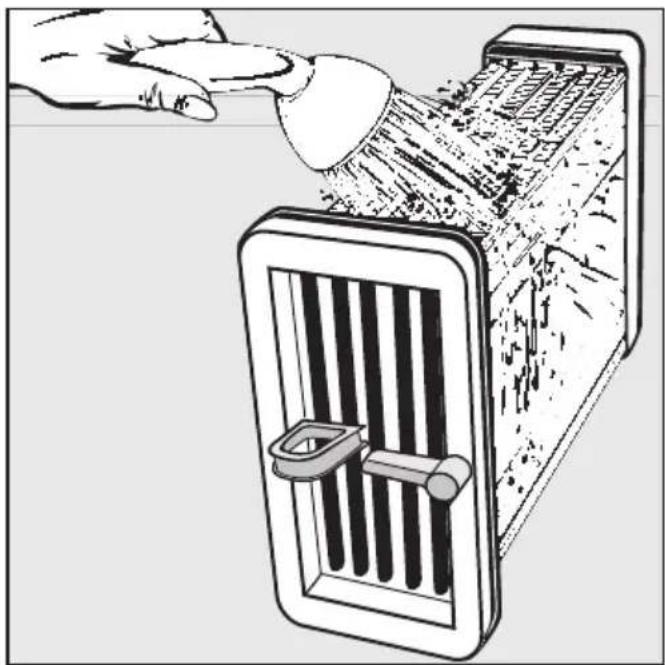

Wärmetauscher reinigen. 30

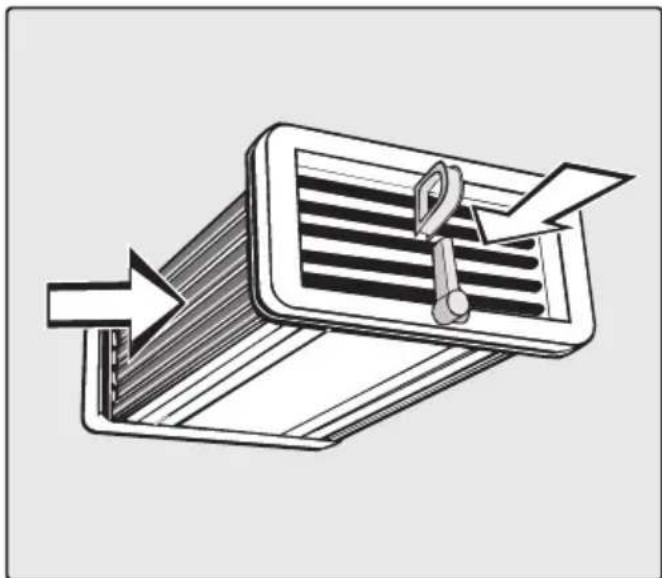

Wärmetauscher einsetzen 31

Störungshilfen 32

Was tun, wenn . . . ？ 32

Prüf- und Störungsmeldungen im Display. 32

Sonstige Störungen 34

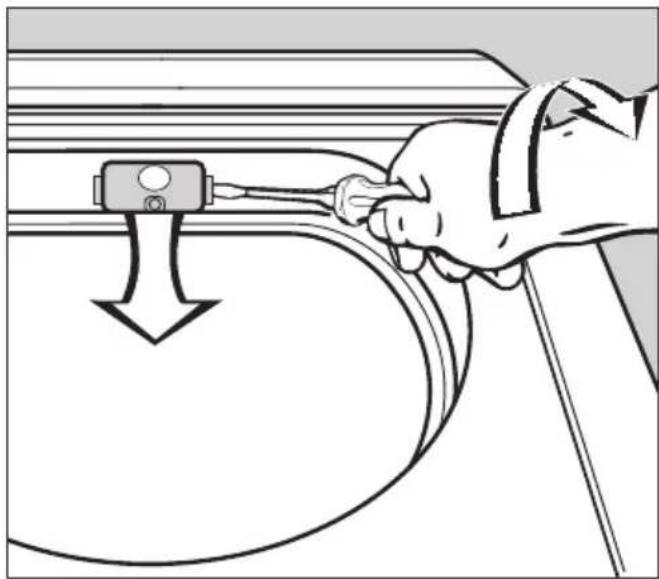

Glühlampe austauschen 37

Kundendienst 38

Reparaturen....38

Programmaktualisierung (Update) 38

Garantiebedingungen und Garantiezeit 38

Nachkaufbares Zubehör 38

Aufstellen und Anschließen 39

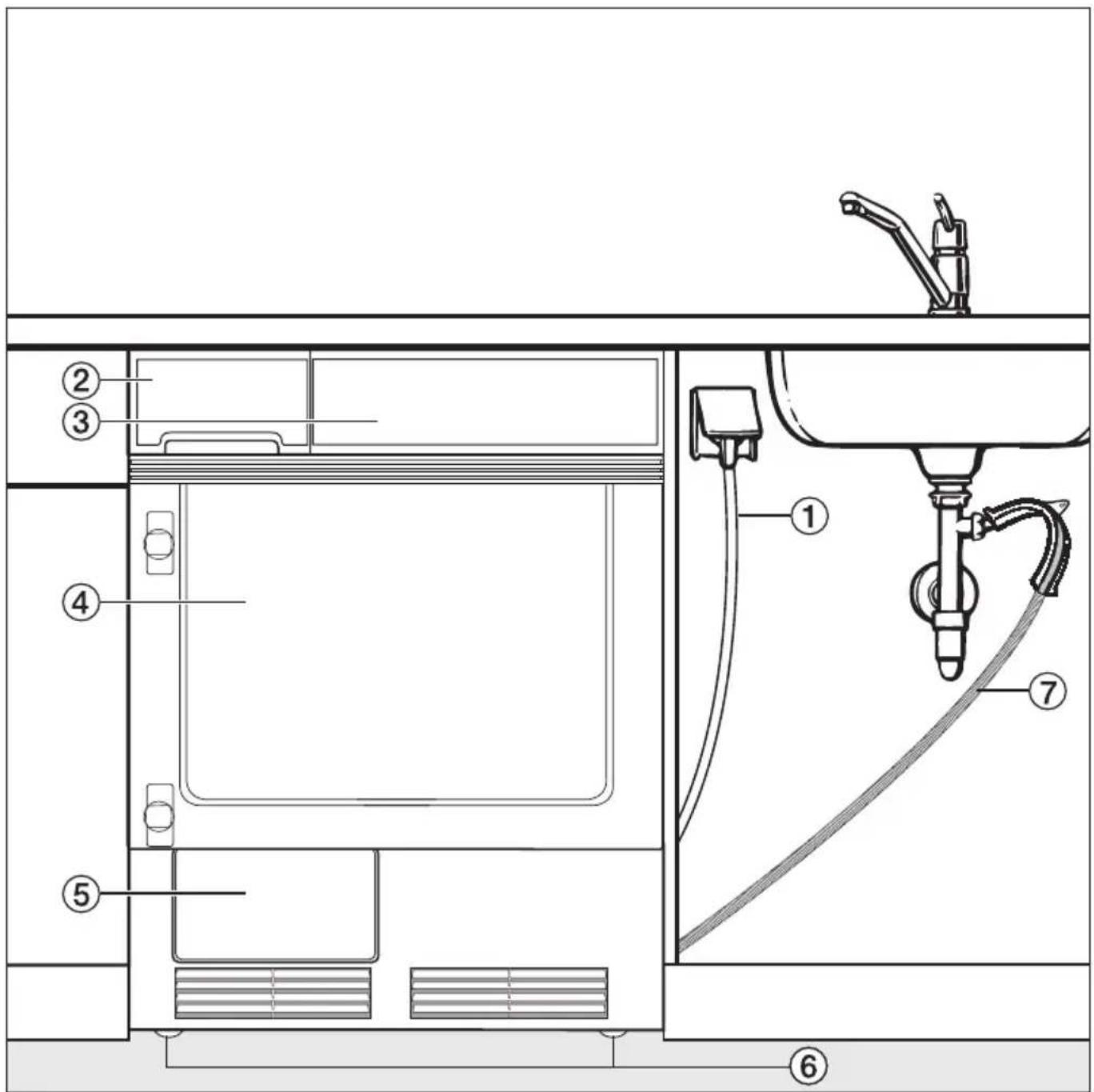

Vorderansicht....39

Aufstellungsort 40

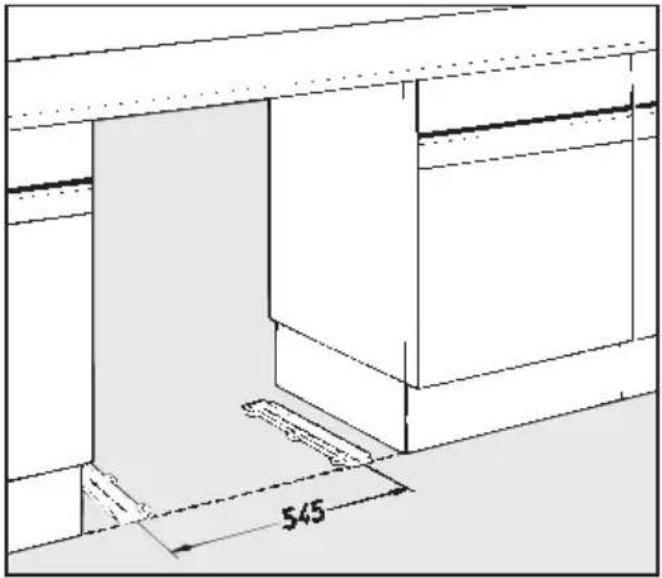

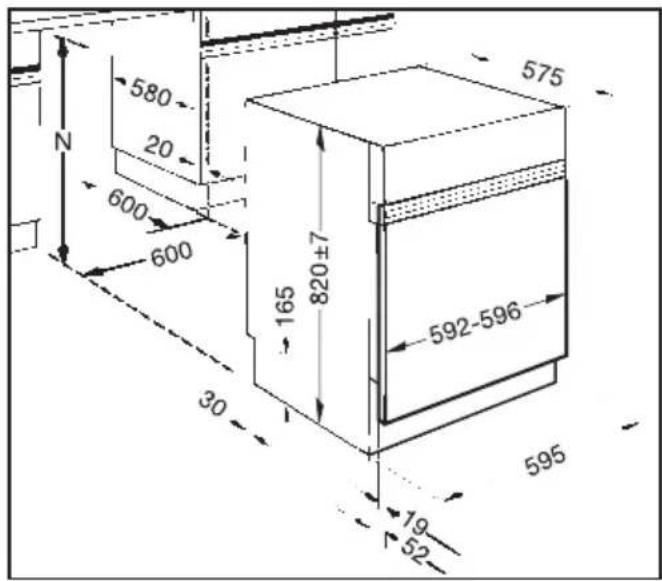

Unterbau unter eine Arbeitsplatte. 40

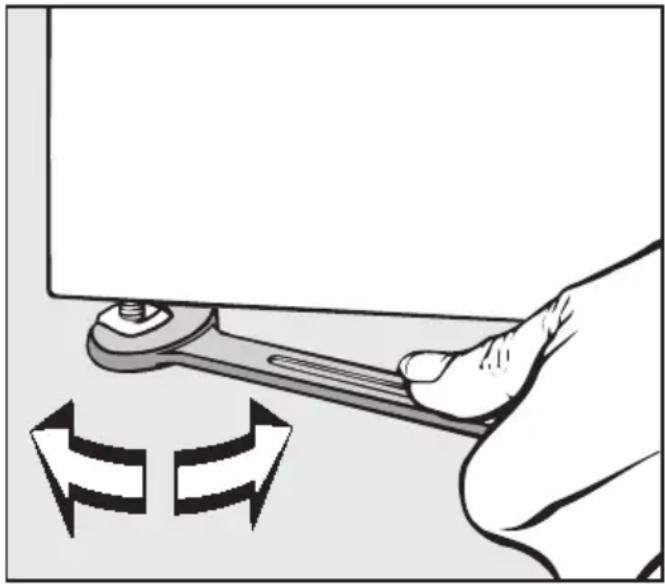

Trockner ausrichten 41

Aufstellungsraum belüften 41

Wasch-Trocken-Säule. 41

Vor einem späteren Transport 41

Anpassung an das Schubladenmaß 42

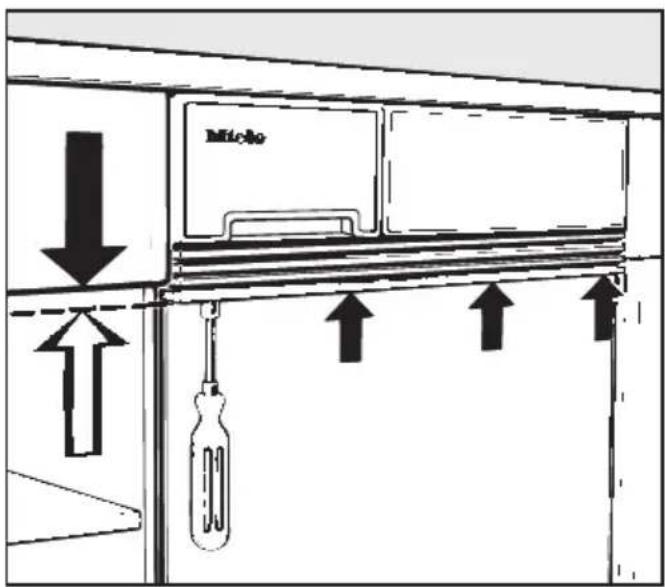

Anpassung 42

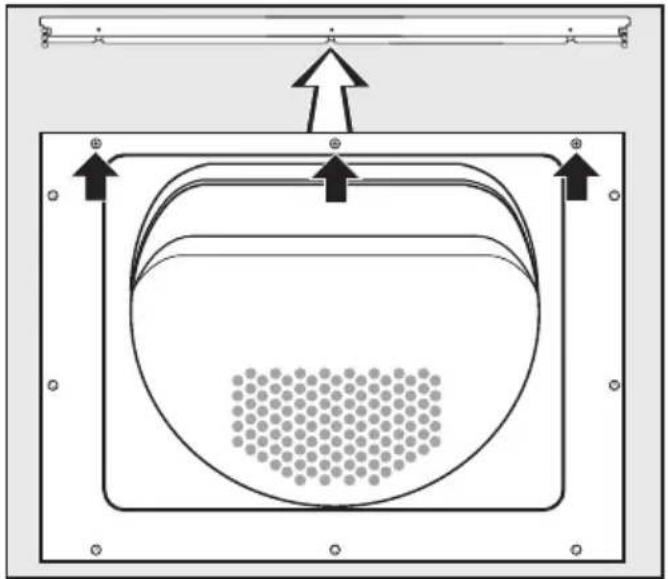

Adapterleisten-Satz demontieren 42

Frontplatte montieren....43

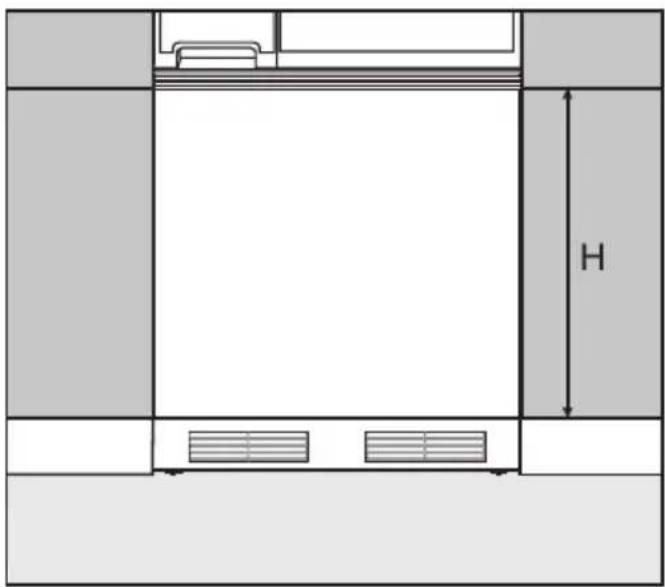

Maß der Frontplatte. 43

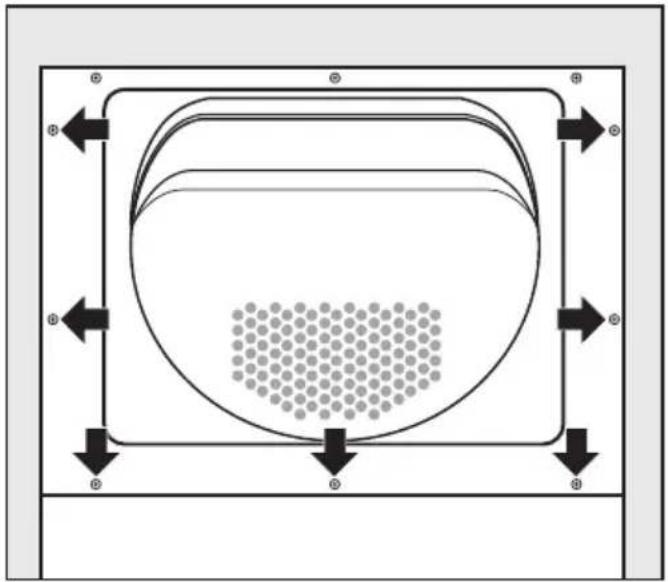

Frontplatte anbringen 43

Frontplatte anderer Hersteller 44

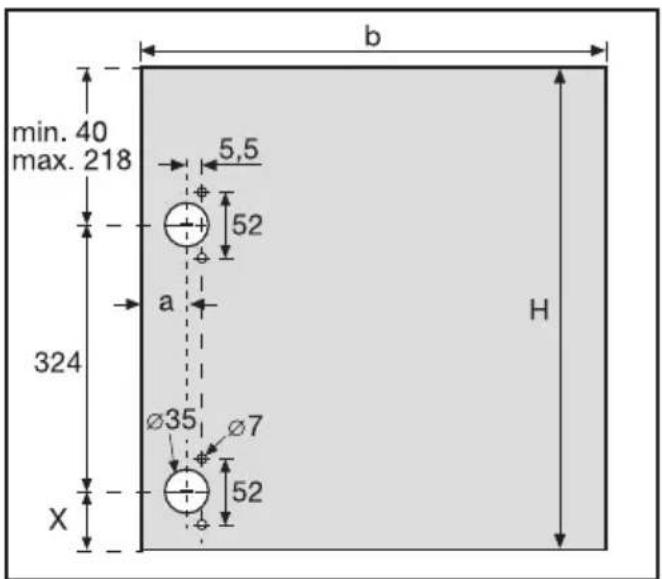

Frontplatte vorbereiten 44

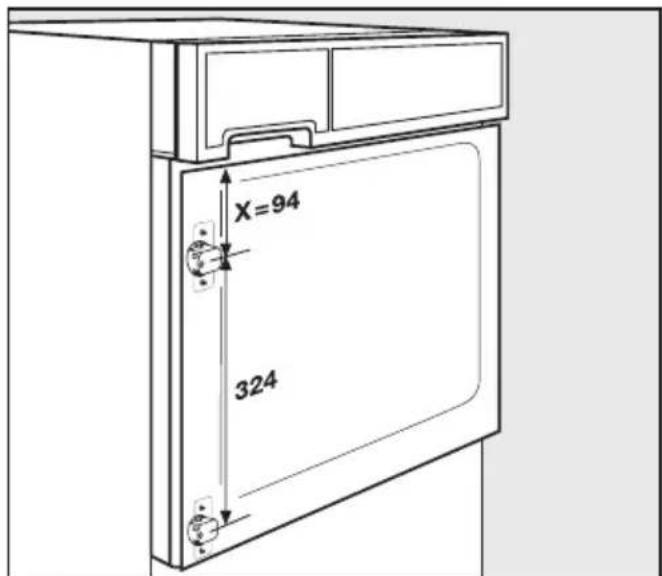

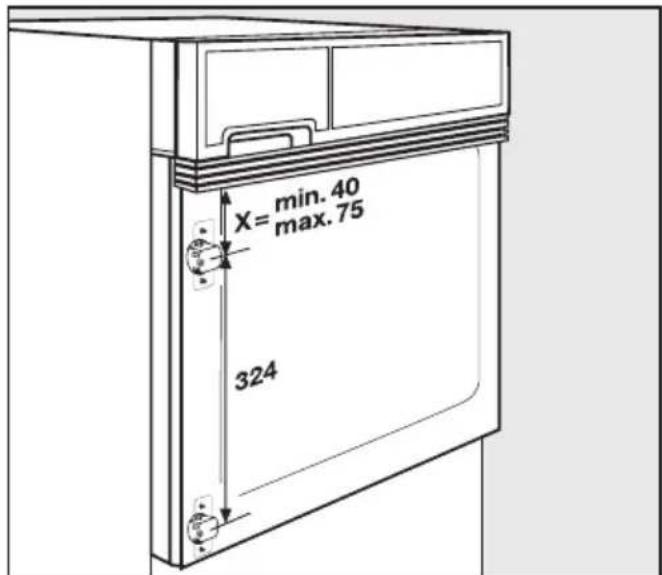

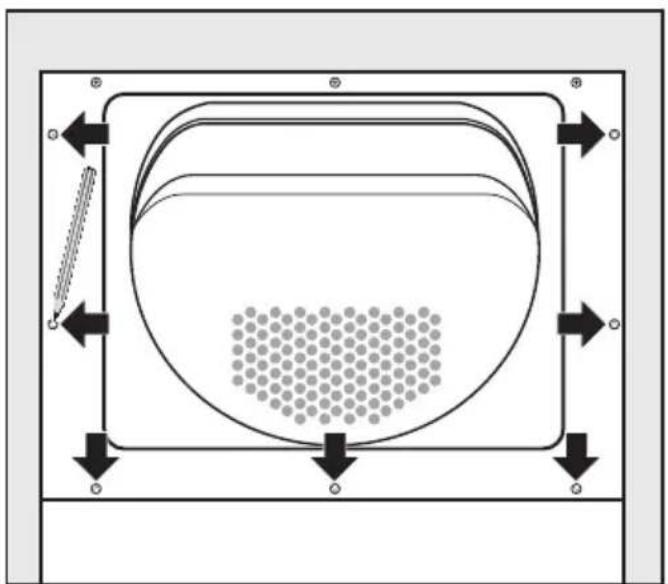

Anschraubpunkte festlegen 45

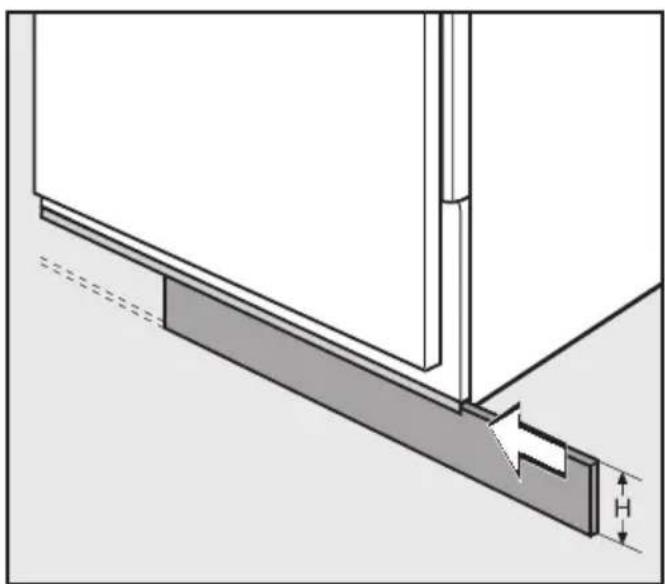

Sockelblende anbringen 46

Kondenswasser extern ableiten 47

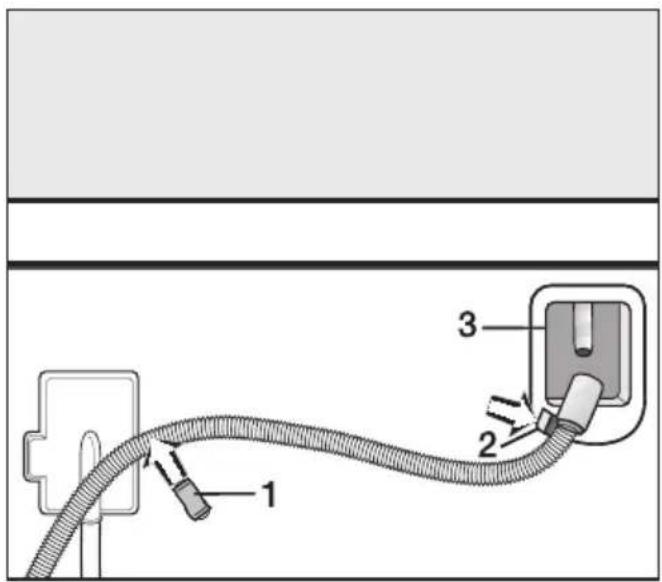

Ablaufschlauch verlegen 47

Ablaufschlauch einhängen (im Waschbecken/Bodenablauf) 48

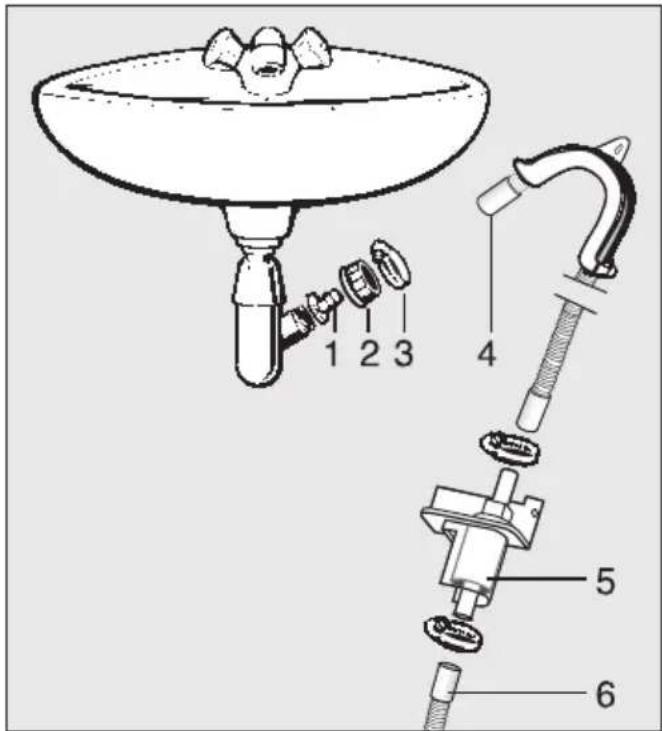

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern . . . . 48

Elektroanschluss 50

Verbrauchsdaten 51

Technische Daten 52

Menü Einstellungen....54

- öffnen....54

- beenden 54

Sprache 54

Tageszeit 55

Trockenstufen 55

Abkühlzeitverlängerung....55

Luftwegeanzeige 56

Pin-Code 56

Summer 58

akustische Quittierung....58

Kontrast 58

Helligkeit 58

Standby Display....58

Memory 58

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trockner-geeignet ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.
Kinder dürfen den Trockner nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden. Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Einbau und die Montage dieses Trockners an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Sachgemäßer Gebrauch

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.
Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

- Kleintiere in den Trockner klettern.

Der Trockner darf nicht ohne Flusensiebe oder mit beschädigten Flusensieben betrieben werden.

Der Trockner darf nicht ohne Wärmetauscher betrieben werden.

Die Flusensiebe müssen nach der Nassreinigung getrocknet werden.

Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Wenn Sie das Kondenswasser extern ableiten, dann sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen.

Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Halten Sie den Aufstellraum des Trockners immer frei von Staub und Flusen.

Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet werden, die:

• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
• mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die heraus fallende Füllung kann einen Brand verursachen.
• mit feuergefährlichen Reinigungsmitteln behandelt sind.
• mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
• mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Öl-, Fett-, Creme-Rückständen).

Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.

Waschen Sie solche besonders stark verschmutzten Textilien gründlich: genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

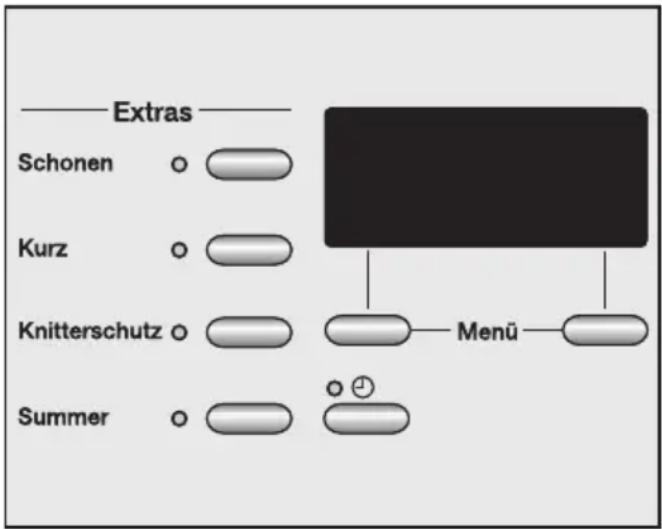

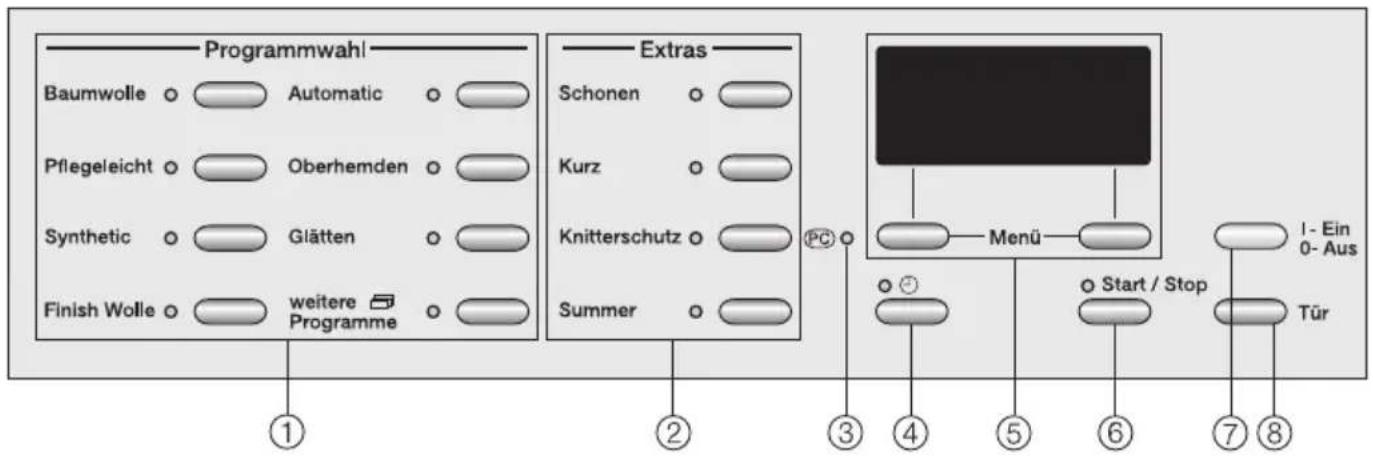

Bedienungsblende

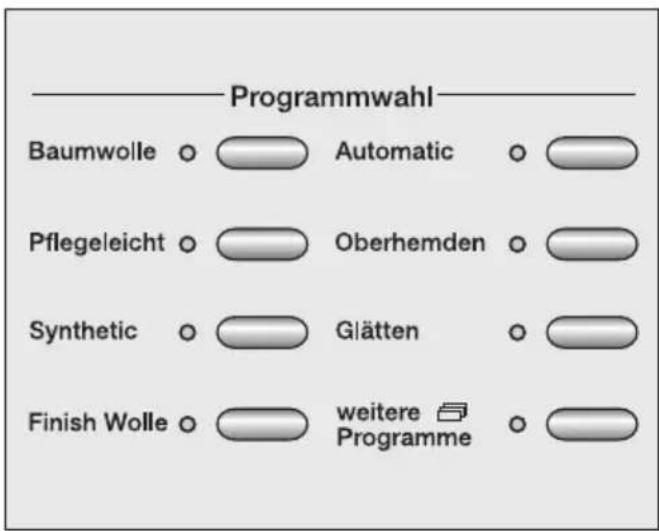

Programmwahl Baumwolle ○ Automatic ○ Pflegeleicht ○ Oberhemden ○ Synthetic ○ Glätten ○ Finish Wolle ○ weitere Programme ○ Extras Schonen ○ Kurz ○ Knitterschutz ○ Summer ○ PC Menu Start / Stop I - Ein 0 - Aus Tür ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① Programmtasten

Mit diesen Tasten werden die Programme ausgewählt.

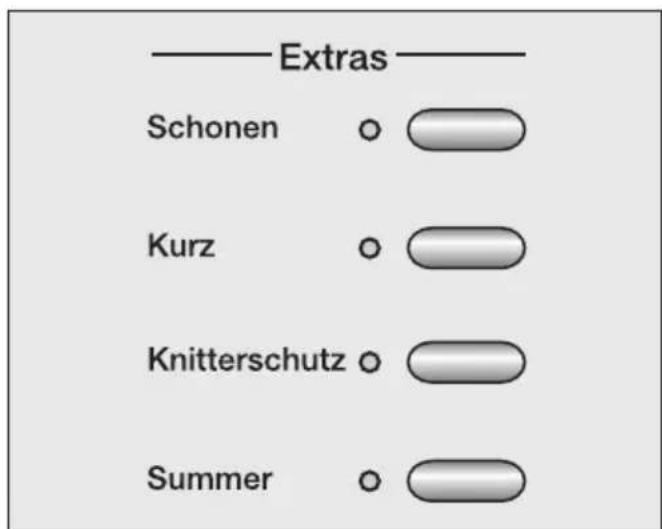

② Tasten Extras

Die Programme können durch verschiedene Extras ergänzt werden.

③ Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt (unter anderem für das Update).

④ Taste ⏰️

Zur Wahl der Startverzögerung, Anzeige der Tageszeit.

⑤ Display mit Menü-Tasten

Nähere Erläuterungen befinden sich auf der folgenden Seite.

⑥ Taste Start/Stop

Startet das gewählte Programm und bricht ein gestartetes Programm ab. Die Kontrollleuchte dieser Taste blinkt bei Programmwahl, sie leuchtet nach Programmstart.

⑦ Taste I-Ein/0-Aus

Zum Ein- und Ausschalten, Programm unterbrechen.

⑧ Taste Tür

Unabhängig von der Stromversorgung können Sie die Tür mit dieser Taste öffnen.

Funktionsweise des Displays

Über das Display werden verschiedene Funktionen des Trockners gesteuert und angewählt.

Anwahl und Anzeige von Programm-einstellungen

• Anwahl verschiedener Trockenstufen (z.B. Bügelfeucht, Schranktrocken ...)
  oder die Dauer der Programme Lüften
• Anwahl der Startvorwahl
• Anzeige der wahrscheinlichen Trockenzeit (Restzeitprognose)

Hinweis

Die in dieser Gebrauchsanweisung dargestellten Displayabbildungen und Zeiten sind beispielhaft und können variieren.

Anwahl von Programmen über das Display

Durch Drücken der Taste Weitere Programme können Sie zwischen folgenden Programmen wählen:

• Jeans
• Lüften kalt
• Lüften warm
• Kopfkissen
• Kopfkissen groß
• Finish Seide
• Sportwäsche
• Outdoor
• Imprägnieren
• Baumwolle Hygiene
  – Pflegeleicht Hygiene
• Lüften Hygiene

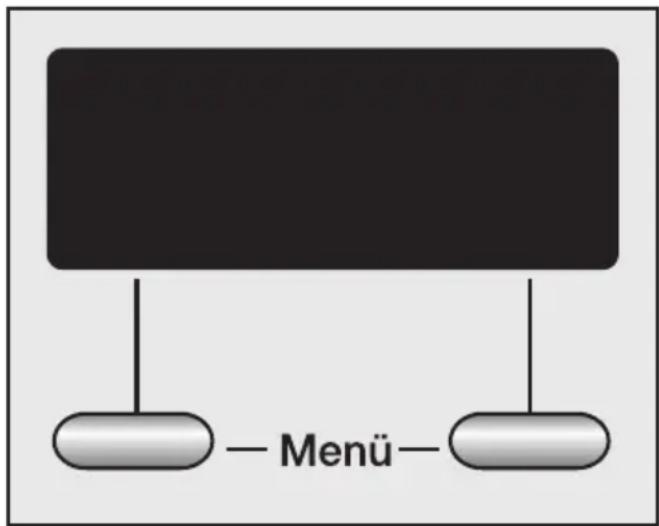

Menü-Tasten

Über die Menü-Tasten werden verschiedene Einstellungen vorgenommen.

Es können die oberhalb des senkrechten Striches angezeigten Werte verändert oder bestätig werden.

Beispiel für Veränderung:

Baumwolle Dauer: 1:52 h Extratrocken

Hier wird durch Drücken der linken oder rechten Menü-Taste die Trockenstufe ausgewählt.

Beispiel für Bestätigung:

Weitere Programme Jeans weiter OK

Hier werden mit der linken Menü-Taste weiter weitere Programme aufgerufen und mit der rechten Menü-Taste OK wird das markierte Programm bestätigt.

Programmdauer / Restzeitprognose

Bei Programmwahl wird die voraussichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu betrachten.

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungsschwankungen im Elektronetz.

Deshalb passt sich die lernfähige Elektronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während dem Trocknen permanent überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Ebenso können die Finish- und Glättenprogramme vorzeitig beendet werden, wenn eine gewisse Temperatur erreicht ist. Das kann eintreten bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde.

Wird der Trockner das erste Mal eingeschaltet, erscheint kurz Miele Willkommen.

Miele Willkommen erscheint später nicht mehr, wenn der erste Programmlauf länger als 1 Stunde dauert.

Das Display schaltet zur Spracheinstellung.

Display Sprache einstellen

Die im Display angezeigte Sprache müssen Sie bestätigen.

Möchten Sie die Displayanzeige in einer anderen Sprache angezeigt bekommen, können Sie diese einstellen.

Eine Umstellung der Sprache ist jederzeit auch über das Menü Einstellungen möglich.

Sprache deutsch OK

■ Durch Drücken der linken Menü-Taste ▶ können Sie die gewünschte Sprache wählen.
■ Mit der rechten Menü-Taste OK be- stätigen Sie die gewählte Sprache.

Das Display schaltet zur Uhrzeiteinstellung.

Tageszeit einstellen

12:00 später OK

■ Stellen Sie mit der linken Menü-Taste später die Stunde ein und bestätigen Sie diese mit der rechten Menü-Taste OK.
■ Stellen Sie ebenso die Minuten ein.

Das Grundmenü erscheint.

Grundmenü

Das Grundmenü mit der aktuellen Uhrzeit erscheint immer nach dem Einschalten, solange kein Programm gewählt ist.

10:00 Programm wählen

■ Sie können jetzt den Trockner beladen und ein Programm wählen, wie im Kapitel So trocknen Sie richtig beschrieben.

Pflegesymbole

Trocknen

☐ normale/höhere Temperatur

☐ reduzierte Temperatur: Schonen wählen (für empfindliche Textilien)

☒ nicht trocknergeeignet

Bügeln und Mangeln

☐ sehr heiß

☐ heiß

☐ nicht sehr heiß

☒ nicht bügeln/mangeln

Tipps zum Trocknen

- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel Programmübersicht aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

• Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen mindestens 30 Sekunden anschleudern.
• Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic trocknen.
• Jacken öffnen, damit diese gleichmäßig durchtrocknen.

• Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Programm Finish Wolle.

• Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Programm Glätten.

• Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen - je nach Qualität - bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden (insbesondere in den Hygiene Programmen). Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
• Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). In Zweifelsfällen die Beladung durch Aufteilen verringern. Benutzen Sie das Programm Oberhemden.
• Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.
• Neue farbige Textilien vorm ersten Trocknen gründlich separat waschen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie abfärben können (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Kurzanweisung

Die mit Zahlen (1, 2, 3 ...) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

① Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

⚠️ Entfernen Sie Fremdkörper, wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

• Säume und Nähte prüfen, dass keine Textilfüllungen herausfallen können.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.
• Haken und Ösen schließen.
• Textilgürtel und Schürzenbänder zusammenbinden.
• Gelöste Formbügel von BHs vernähen oder entfernen.

② Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie-einsparung).

■ Drücken Sie zum Einschalten die Taste I-Ein/O-Aus hinein.

③ Trockner beladen

■ Drücken Sie zum Öffnen Taste Tür.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Beachten Sie die maximalen Beladungsmengen im Kapitel Programmübersicht. Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

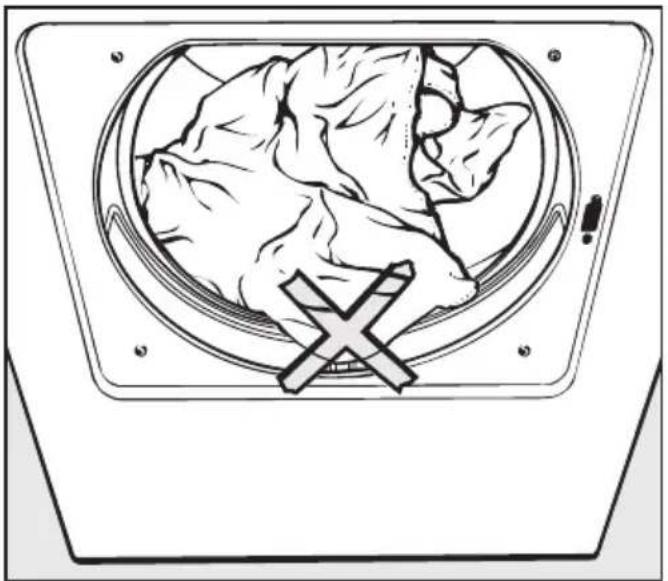

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden.

■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und zudrücken.

4 Programm wählen

Programmwahl Baumwolle ○ Automatic ○ Pflegeleicht ○ Oberhemden ○ Synthetic ○ Glätten ○ Finish Wolle ○ weitere Programme ○

■ Wählen Sie das gewünschte Programm durch Tastendruck aus.

Die Programm-Kontrollleuchte des gewählten Programms leuchtet, der Programmname erscheint im Display.

Programme Baumwolle, Pflegeleicht, Synthetic, Automatic, Oberhemden, Jeans, Sportwäsche, Outdoor

Baumwolle Dauer: 1:52 h Extratrocken

■ Drücken Sie die linke oder rechte Menü-Taste so oft, bis die gewünschte Trockenstufe erscheint.

Bei Baumwolle sind alle Trockenstufen wählbar, bei den übrigen Programmen ist die Auswahl begrenzt.

Hinweis: die im Display dargestellte Dauer variiert bei jeder neuen Programmwahl (Restzeitprognose)!

Die Programme Finish Wolle, Glätten sind nicht änderbar.

Weitere Programme

Weitere Programme Jeans weiter OK

■ Drücken Sie die linke Menü-Taste weiter so oft, bis das gewünschte Programm erscheint.
■ Bestätigen Sie das Programm mit der rechten Menü-Taste OK.
- In den Programmen Jeans, Sportwäsche, Outdoor können Sie eine Trockenstufen wählen, wie links beschrieben.
- Die Programme Kopfkissen, Finish Seide, Imprägnieren, Hygiene-Baumwolle/Pflegleicht sind nicht änderbar.
- Programmdauer wählen bei ... ... Lüften warm/kalt: 15 Minuten bis 2 Stunden. ... Lüften Hygiene: 1 bis 2 Stunden.

Lüften warm

Dauer: 0:15 h

weniger mehr

■ Verlängern oder verkürzen Sie die Dauer der Lüften Programme durch Drücken der Menü-Tasten mehr oder weniger.

⑤ Extras / Startvorwahl wählen

Extras Schonen ○ Kurz ○ Knitterschutz ○ Summer ○ Menü

■ Extras / Startvorwahl (siehe gleich lautende Kapitel) können Sie wählen.

6 Programm starten

Während der Programmwahl blinkt die Kontrollleuchte der Taste Start/Stop. Das Blinken bedeutet, dass ein Programm gestartet werden kann.

■ Drücken Sie die Taste Start/Stop.

Die Kontrollleuchte der Taste Start/Stop leuchtet.

Im Display erscheint Trocknen und die Restzeit wird herunter gezählt.

Bei den Trockenstufenprogrammen werden später im Display die jeweils erreichten Trockenstufen angezeigt (Mangelfeucht ... Bügelfeucht ... usw.).

Vor Programmende

Der Heizphase folgt die Abkühlphase: Abkühlen erscheint im Display. Erst nach Abschluss der Abkühlphase ist das Programm beendet.

Keine Abkühlphase besitzen die Finish- und Glätten-Programme.

⑦ Programmende - Wäsche entnehmen

Knitterschutz (wenn gewählt) und Ende kennzeichnen im Display das Programmende. Der Summer ertönt in Intervallen (wenn gewählt).

■ Öffnen Sie die Tür mit der Taste Tür.

■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

■ Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus.

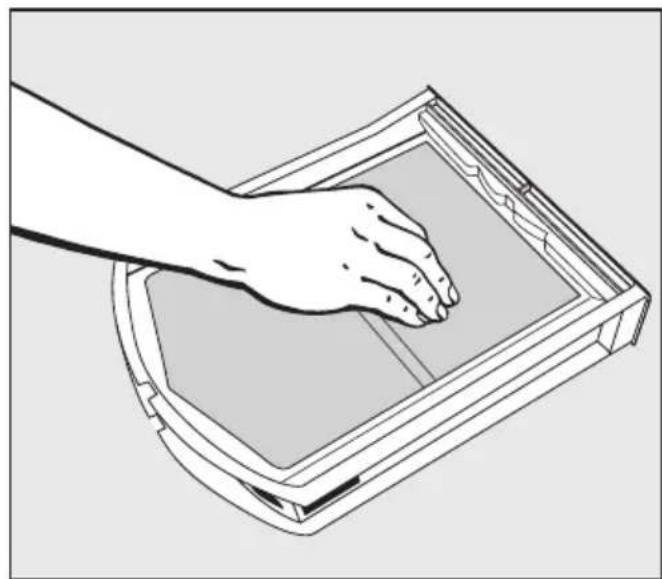

■ Reinigen Sie die Flusensiebe.

■ Schließen Sie die Tür.

■ Entleeren Sie den Kondenswasserbehälter (solange das Kondenswasser nicht extern abgeleitet wird).

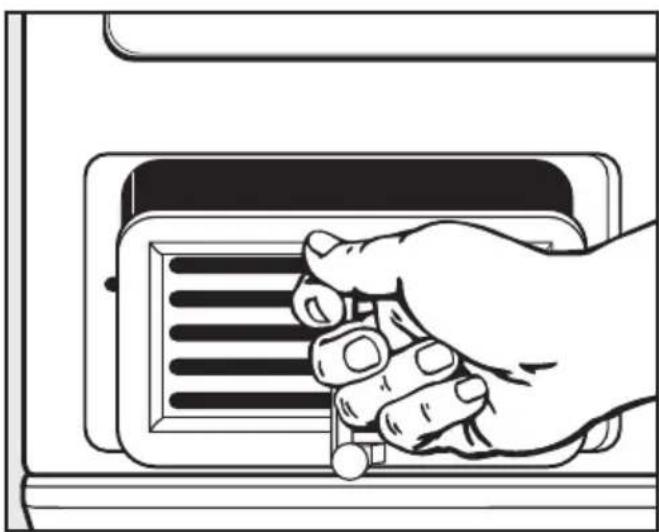

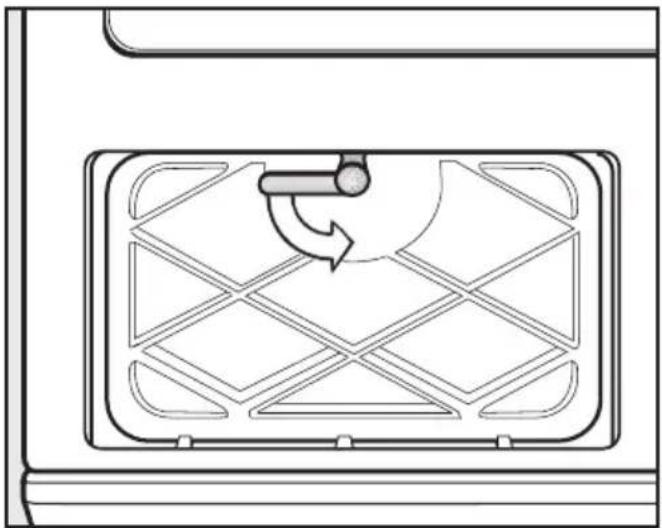

■ Den Wärmetauscher sollten Sie in Abständen kontrollieren und gegebenenfalls reinigen (Kapitel Reinigung und Pflege).

Extras Schonen o Kurz o Knitterschutz o Summer o

– Die Kombination Kurz und Schonen ist nicht möglich.
- Bei nicht allen Programmen kann ein Extra gewählt werden, wenn dieses nicht zugelassen ist.

Schonen

• Empfindliche Textilien (mit Pflege-symbol ☐, z.B. aus Acryl) werden mit niedriger Temperatur getrocknet und die Programmdauer wird länger.
• Bei einigen Programmen gehört Schonen fest dazu und kann nicht ausgeschaltet werden.

Kurz

• Unempfindliche Textilien (mit Pflege symbol 😊) werden mit hoher Temperatur getrocknet.
• Textilien werden schneller trocken.

Knitterschutz

• Zur Vermeidung von Knitterfalten, wenn nach Programmende die Textilien nicht sofort entnommen werden.
• Für 1 Stunde dreht sich nach Programmende die Trommel in Intervalen.

Summer

• Der Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).
• Ist jederzeit zu jedem Programm wählbar.
• Die Summerlautstärke können Sie ändern: siehe Kapitel Menü Einstellungen.
• Der Dauerwarnton bei Fehlermeldungen ist unabhängig von dieser Einstellung.

Mit der Startvorwahl können Sie das gewünschte Programmende wählen. Der Programmstart kann von 30 Minuten bis maximal 24 Stunden verzögert werden. Dadurch können Sie z.B. günstige Nachtstromtarife nutzen.

Wählen

① Drücken Sie nach der Programmwahl die Taste ⏻.

Die Kontrollleuchte der Taste ⏻ leuchtet.

Startvorwahl 10:00 von: 10:00 bis: 11:29 später zurück ↩

Das Display zeigt die Startzeit (von), die Uhrzeit für das Programmende (bis) und die aktuelle Uhrzeit an.

Startvorwahl 10:00 von: 11:01 bis: 12:30 später OK

② Wählen Sie mit der linken Menü-Taste später die gewünschte Uhrzeit für das Programmende.

Beim ersten Tastendruck wird das Programmende auf die nächste halbe oder volle Stunde verschoben. Jeder weitere Tastendruck verschiebt das Programmende um 30 Minuten.

3 Bestätigen Sie die gewünschte Uhrzeit für das Programmende mit der rechten Menü-Taste OK.

Starten

4 Drücken Sie die Taste Start/Stop.

Baumwolle
Start in:	1:01 h
	Schranktrocken

Die Startvorwahl zählt im Minutentakt bis zum Programmstart herunter. Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Wäsche nachlegen

■ Öffnen Sie die Tür und legen Sie Wäsche nach.
■ Schließen Sie die Tür und drücken Sie die Taste Start/Stop. Die Startvorwahlzeit läuft weiter.

Ändern

■ Die Trockenstufe können Sie noch nachträglich durch Drücken einer Menü-Taste ändern.

Sie können nachträglich noch ein späteres Programmende wählen:

■ Drücken Sie die Taste ⏻.
■ Korrigieren Sie das Programmende mit der linken Menü-Taste später.
■ Bestätigen Sie mit der rechten Menü-Taste OK.

Löschen

■ Drücken Sie die Taste ⏻.
■ Bestätigen Sie mit der rechten Menü-Taste löschen.
■ Programm starten: drücken Sie die Taste Start/Stop.

Programmübersicht

Baumwolle maximal 6 kg*
Extratrocken, Schranktrocken+, Schranktrocken**
Textilien	Ein- und mehrlagige Textilien aus Baumwolle.Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.
Hinweis	– Extratrocken für unterschiedliche, mehrlagige und besonders dicke Textilien wählen.– Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Extratrocken trocknen - sie können einlaufen.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Kurz, Knitterschutz
Bügelfeucht △, Bügelfeucht △△ **, Mangelfeucht
Textilien	Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	Mangelwäsche bis zum Mangeln aufrollen, damit sie feucht bleibt.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Kurz, Knitterschutz
Pflegeleicht maximal 3 kg*
Schranktrocken+, Schranktrocken**, Bügelfeucht △
Textilien	Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben. Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☐), Kurz, Knitterschutz

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute:
Programmeinstellung für die Prüfung nach Norm EN 61121 (ohne Extras)

Synthetic maximal 2 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht , Bügelfeucht , Mangelfeucht
Textilien	Empfindliche Textilien aus Synthetik, Baumwolle oder Mischgeweben. Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken, Oberhemden, Blusen, Dessous und Textilien mit Applikationen.
Hinweis	In diesem Programm nur geringe Knitterbildung.
Extra Schonen (nicht abwählbar), Knitterschutz
Finish Wolle maximal 2 kg*
Textilien	Wolle-Textilien.
Hinweis	– Wolle-Textilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Extra Schonen (nicht abwählbar)
Automatic maximal 3,5 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht
Textilien	Beladungsmix aus Textilien für die Programme Baumwolle und Pflegeleicht.
Extra Knitterschutz
Oberhemden maximal 2 kg*
Schranktrocken, Bügelfeucht
Textilien	Hemden und Hemdblusen.
Extra Schonen (nicht abwählbar), Knitterschutz
Glätten maximal 3 kg*
Textilien	– Baumwoll- oder Leinengewebe.– Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe-tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis	– Programm zur Reduzierung von Knittern nach vorherigem Schleudern im Waschautomaten.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Extra Schonen (nicht abwählbar), Knitterschutz

* Gewicht der Trockenwäsche

Programmübersicht

Jeans maximal 3 kg*
Schranktrocken, Bügelfeucht △
Textilien	Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.
Extra Schonen (nicht abwählbar), Knitterschutz
Lüften kalt maximal 6 kg*
Textilien	Alle Textilien, die durchlüftet werden sollen.
Extra Knitterschutz
Lüften warm maximal 6 kg*
Textilien	– Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: z.B. Jacken und voluminöse Textilien.– Trocknen einzelner Wäschestücke: z.B. Badetücher, Badekleidung, Spültücher.
Hinweis	– Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Tipp	Nutzen Sie Lüften warm zur Beseitigung oder Reduzierung von Gerüchen in getragener, sauberer Baumwollbekleidung (Laufzeit: 1/2-1 Stunde). Der Auffrischungseffekt wird verstärkt, wenn Sie die Textilien vor dem Lüften anfeuchten oder trocknergeeignete Frischetücher aus dem Fachhandel verwenden. Bei Synthetikanteilen fällt die Geruchsreduzierung allerdings geringer aus.
Extra	Schonen (für empfindliche Textilien mit Pflegesymbol ☎), Knitterschutz
Kopfkissen - Schranktrocken 1-2 Kopfkissenbis 80x40 cm
Kopfkissen groß - Schranktrocken1 Kopfkissenbis 80x80 cm
Textilien	Trocknergeeignete Kopfkissen mit Daunen-, Feder- oder Synthetikfüllung.
Hinweis	Insbesondere Kopfkissen können sich nach dem Trocknen noch feucht anfühlen. Trocknen Sie so oft in diesem Programm, bis sich das Kissen für Ihr Empfinden trocken anfühlt.
Extra Knitterschutz

* Gewicht der Trockenwäsche

Finish Seide maximal 1 kg*
Textilien	Seide-Textilien, z.B. Blusen, Hemden.
Hinweis	– Programm zum Reduzieren von Knitterfalten.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Extra Schonen (nicht abwählbar), Knitterschutz
Sportwäsche maximal 2 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht △
Textilien	Sport-Bekleidung aus trocknergeeignetem Material.
Extra Knitterschutz
Outdoor maximal 2 kg*
Schranktrocken, Bügelfeucht △
Textilien	Outdoor-Bekleidung aus trocknergeeignetem Material.
Extra Knitterschutz
Imprägnieren - Schranktrocken maximal 2 kg*
Textilien	Zum trocknen trocknergeeigneter Textilien, wie z.B. Mikrofaser, Ski- und Outdoor-Bekleidung, feine dichte Baumwolle (Popelin), Tischdecken.
Hinweis	– Dieses Programm beinhaltet eine zusätzliche Fixierungsphase für die Imprägnierung.– Imprägnierte Textilien dürfen ausschließlich nur mit Imprägnier-mittel mit dem Hinweis "geeignet für Membrantextilien" behan-delt sein. Diese Mittel basieren auf fluorchemischen Verbindungen.– Keine Textilien trocknen, die mit paraffinhaltigem Mittel imprä-gniert wurden! Brandgefahr!
Extra Knitterschutz

* Gewicht der Trockenwäsche

Programmübersicht

Hygiene Programme
Im Trocknungsprozess der Hygiene Programme wird mit einer über einen längeren Zeitraum gleich bleibenden Temperatur getrocknet (längere Temperaturhaltezeit). Hierdurch werden Mikroorganismen, wie z.B. Keime oder Hausstaubmilben abgetötet und Allergene in der Wäsche reduziert. Diese Programme dürfen nicht unterbrochen werden, sonst werden Mikroorganismen nicht abgetötet.
Baumwolle Hygiene - Schranktrocken		maximal 6 kg*
Textilien	Textilien aus Baumwolle oder Leinen, die direkten Hautkontakt besitzen, z.B. Unterwäsche, Säuglingswäsche, Bettwäsche, Frottierhandtücher.
Hinweis	In diesem Programm nur unempfindliche Textilien mit dem Pflegesymbol ☐ trocknen.
Extra Knitterschutz
Pflegeleicht Hygiene - Schranktrocken		maximal 3 kg*
Textilien	Pflegeleichte Textilien aus Synthetik oder Mischgeweben, wie z.B. Kleider, T-Shirts, Oberhemden.
Hinweis	In diesem Programm nur unempfindliche Textilien mit dem Pflegesymbol ☐ trocknen.
Extra Knitterschutz
Lüften Hygiene Beladung:		je nach Textilart
Textilien	- 6 kg* Textilien aus Baumwolle oder Leinen.- 3 kg* pflegeleichte Textilien aus Synthetik oder Mischgeweben.- Lüften einzelner, trockener Wäschestücke oder waschbarer, trock-nergeeigneter Stofftiere zur Abtötung von Läusen und Mikroorganismen, mit dem Pflegesymbol ☐.
Extra Knitterschutz

* Gewicht der Trockenwäsche

Laufendes Programm umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern).

Wird eine Anwahl getätigt, erscheint: Option nicht möglich.

Allerdings den Knitterschutz und Summer können Sie noch an-/abwählen.

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

Programm abbrechen

■ Drücken Sie die Taste Start/Stop.

Die Angehalten-Option Programm abbrechen erscheint im Display.

■ Bestätigen Sie mit der rechten Menü-Taste OK.

Die Textilien werden abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht ist.

Wenn Sie während dem Abkühlen die Taste Start/Stop drücken und mit der rechten Menü-Taste OK bestätigen, erscheint Ende.

■ Schalten Sie den Trockner aus.

■ Schalten Sie den Trockner ein.

■ Sie können ein neues Programm wählen.

Programm unterbrechen

■ Schalten Sie den Trockner aus.

Weitertrocknen

■ Schalten Sie den Trockner ein.

Das Programm wird fortgesetzt, solange die Kaltluftphase nicht erreicht war.

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.

■ Öffnen Sie die Tür.

⚠️ Verbrennungsgefahr: berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.

■ Schließen Sie die Tür.

■ Drücken Sie die Taste Start/Stop.

Hinweis

Bei jeder Änderung des Programmablaufs kann anschließend die im Display angezeigte Restzeit von der tatsächlichen Trockenzeit abweichen.

Kondenswasserbehälter entleeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren!

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann wird das Programm abgebrochen. Es erscheint eine Prüfmeldung im Display.

■ Führen Sie den Kondenswasserbehälter beim Herausziehen leicht nach rechts.

■ Halten Sie den Kondenswasserbehälter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende und am Ende an.

■ Öffnen Sie zum Ausleeren den Verschluss.

■ Setzen Sie den entleerten Kondenswasserbehälter leicht schräg (wie beim Herausziehen) ein. Schieben Sie ihn locker bis zum spürbaren Rasten ein.

■ Schalten Sie den Trockner aus und ein, damit der Hinweis im Display er- lisch.

⚠️ Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z.B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallende Flusen auf. Reinigen Sie diese nach jedem Trocknen*.

Trockenreinigung

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

1 2

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Flaschenbürste oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das gereinigte Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Streifen oder saugen Sie die Flusen von den beiden Flusensieben im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

* Kontrollieren Sie die Flusensiebe zusätzlich immer bei der Prüfmeldung Luftwege reinigen.

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätzlich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

■ Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

Die beiden Siebe im Einfüllbereich der Tür können Sie auch entnehmen:

■ Drehen Sie am linken und rechten Flusensieb den Knebel ① (bis zum deutlichen Rasten).

■ Ziehen Sie die Flusensiebe (am Knebel gefasst) zur Mitte hin heraus ②.

■ Reinigen Sie alle Siebe unter fließendem heißen Wasser.

■ Schütteln Sie die Flusensiebe gründlich aus, bis keine Tropfen mehr sichtbar sind.

■ Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

■ Reinigen Sie ebenfalls den Luftführungsbereich unterhalb der Flusensiebe, z.B. mit dem Staubsauger.

⚠️ Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Setzen Sie die Flusensiebe aus dem Einfüllbereich der Tür unten ein und drücken diese oben an.

■ Verriegeln Sie beide Knebel (bis zum deutlichen Rasten).

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltigen Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft können die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungsraum können Verstopfungen verursachen.

Kontrollieren Sie den Wärmetauscher mindestens 2x im Jahr - und zusätzlich, wenn die Prüfmeldung Luftwege reinigen erscheint. Bei häufiger Nutzung spätestens nach ca. 100 Trockengängen. Reinigen Sie ihn wenn nötig.

Wärmetauscher entnehmen

■ Öffnen Sie die äußere Klappe.
■ Entnehmen Sie Klappe schräg nach oben und legen Sie diese zur Seite.

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.
■ Klappen Sie den inneren Deckel nach vorne.
■ Entnehmen Sie den inneren Deckel schräg nach oben.

■ Drehen Sie den Verschlussknebel am Wärmetauscher nach oben (damit der Haken des Verschlussknebels aus der Nut im Bodenbereich ausrastet).

Reinigung und Pflege

■ Ziehen Sie den Wärmetauscher an seiner Öse aus dem Wärmetauschereinschubraum heraus.

Wärmetauscher kontrollieren

■ Halten Sie den Wärmetauscher gegen das Licht.
■ Schauen Sie, ob Sie innen Flusen sehen.

Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekennzeichnet.

Wenn keine Flusen zu sehen sind:

■ Setzen Sie den Wärmetauscher wieder ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

■ Reinigen Sie den Wärmetauscher, wie nachfolgend beschrieben.

Wärmetauscher reinigen

■ Halten Sie beim Durchspülen des Wärmetauschers unbedingt die Positionen ein, die in beiden folgenden Bildern dargestellt sind!

■ Durchspülen Sie den Wärmetauscher von der Längsseite - wie im oberen Bild dargestellt - mit einem Wasserstrahl.

■ Durchspülen Sie den Wärmetauscher von der Vorderseite mit einem Wasserstrahl.
■ Kontrollieren Sie den Wärmetauscher erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.
■ Achten Sie auf saubere Dichtungsgummis am Wärmetauscher.

Dichtungsgummis dürfen nicht entfernt werden und keine Knicke aufweisen!

Wärmetauschereinschubraum kontrollieren und reinigen

■ Kontrollieren Sie den Wärmetauschereinschubraum im Inneren des Trockners auf vorhandene, sichtbare Flusen.

Entfernen Sie Flusen mit einem feuchten Tuch nur von den Bereichen, die Sie mit der Hand erreichen können.

Wärmetauscher einsetzen

■ Schieben Sie den Wärmetauscher ganz (bis zum Anschlag) in den Wärmetauschereinschubraum hinein.

Die Öse des Wärmetauschers muss oben sein, der Verschluss-knebel unten.

■ Drehen Sie den Verschlussknebel am Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels deutlich unten in die Nut im Bodenbereich einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■ Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■ Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel.

Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.

■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

⚠️ Nur der ordnungsgemäß eingesetzte und verriegelte Wärmetauscher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen im Display
Problem Ursache Behebung
Beladung korrigieren+ Programmabbruch, Summer	Das ist keine Störung.Die Elektronik erkennt,dass keine Wäsche in der Trommel ist und bricht das Programm ab.Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann eben-falls zum Programmabbruch führen.	Einzelne Wäscheteile sollten Sie künftig mit dem Warmluftprogramm trock-nen.Problemmeldung lö-schen:– Tür öffnen.
Behälter entleeren+ Abkühlphase, Summer	Der Kondenswasserbehälter ist voll oder der Ab-laufschlauch geknickt.	– Prüfen und beheben Sie das Problem.Problemmeldung lö-schen:– Trockner aus- und ein-schalten.
Problem Ursache Behebung
Luftwege reinigen bei Programmende	- Der Trockner arbeitet nicht optimal oder nicht wirtschaftlich.Mögliche Ursache: Verstopfungen der Flusensiebe durch Flusen oder Waschmittelrückstände.- Beim Trocknen eines großen Kopfkissens im Programm Kopfkissen groß kann eventuell auch der Hinweis erscheinen, was kein Fehler ist.	- In der Regel genügt es, die Flusensiebe zu reinigen.Sollte es nicht ausreichen, dann prüfen Sie alle möglichen Ursachen, die nachfolgend unter "Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen." beschrieben sind.Prüfmeldung löschen:- Tür öffnen und schließen.
		Das mögliche Erscheinen von Luftwege reinigen können Sie beeinflussen (Kapitel Menü Einstellungen, Abschnitt Luftwegeanzeige).
⊗Luftwege reinigen+ Programmabbruch, Summer	Die möglichen Ursachen und deren Behebung sind oben beschrieben.	Problemmeldung löschen:- Tür öffnen und schließen.- Starten Sie ein Programm.- Erscheint die Problemmeldung erneut, rufen Sie den Kundendienst.
⚠Technischer FehlerKundendienst rufen+ Programmabbruch, Summer	Es liegt ein Defekt vor.Zusätzlich wird ein Fehlercode, z.B. F51 angezeigt.	- Schalten Sie den Trockner aus und ein und versuchen Sie es mit einem neuen Programmstart.- Erscheint die Problemmeldung erneut, rufen Sie den Kundendienst.
Sonstige Störungen
Problem Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.Eventuell erscheint trotz ge-reinigter Flusensiebe wieder die Prüfmeldung: Luftwege reinigen	Bitte prüfen Sie alle möglichen Ursachen und schalten Sie den Trockner aus und wieder ein.
	Die Be- und Entlüftung ist un-zureichend, weil z.B. der Aufstellraum sehr klein ist. Da-durch ist die Raumtemperatur stark gestiegen.	Öffnen Sie Tür oder Fenster, damit die Raumtemperatur nicht zu stark steigt.
	Die Lüftungsschlitze unter-halb der Tür sind zugestellt.	- Entfernen Sie störende Ge-genstände.
	Die Flusensiebe sind mit Flu-sen verstopft oder sind nach der Reinigung nass einge-setzt worden.	- Entfernen Sie die Flusen.- Die Flusensiebe müssen trocken sein.
	Waschmittelrückstände, Haa-re und Feinstflusen können den Wärmetauscher verstop-fen.	Der Wärmetauscher soll von Zeit zu Zeit kontrolliert und gereinigt werden.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die ma-ximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reiß-verschlüsse wird der Feuch-tegrad der Wäsche nicht ex-akt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit lan-gen Reißverschlüssen zu-künftig nur im Warmluftpro-gramm.
Die Wäsche ist unzufrieden stel-lend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	- Trocknen Sie mit Warmluft nach.- Wählen Sie demnächst ein geeignetes Programm.
Problem Ursache Behebung
Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.	- Der innere Deckel für den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.- Im Einschubraum für den Wärmetauscher haften Flusen.	- Prüfen Sie den festen, ordnungsgemäßen Sitz des inneren Deckels und des Wärmetauschers.- Prüfen Sie ebenfalls deren Dichtungsgum-mis.- Entfernen Sie alle sicht-baren Flusen mit einem Tuch aus dem Wärmetauschereinschubraum.
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.	Synthetik neigt zu statischen Aufladungen.	Ein beim Waschen verwendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen nennenswerten Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden durch Flusensiebe aufgefangen und können leicht entfernt werden (siehe Kapitel Reinigung und Pflege).
Mit Federn gefüllte Kopfkissen bilden durch das Trocknen einen Geruch aus.	Federn sind ein Naturprodukt. Sie haben die Eigenschaft, bei Erwärmung Eigen- und Fremdgerüche mehr oder weniger stark auszubilden.	Der Geruch vermindert sich nach dem Trocknen durch natürliches Auslüften.
Es lässt sich kein Programm starten, das Display ist dunkel.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Ist der Trockner eingeschaltet?- Ist der Netzstecker eingesteckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Die Trommelbeleuchtung leuchtet nicht.	Die Beleuchtung schaltet automatisch aus (Energieeinsparung).	Schalten Sie den Trockner aus und wieder ein.
	Eventuell ist die Glühlampe defekt.	Die Glühlampe können Sie austauschen: siehe am Ende dieses Kapitels.
Im Display steht eine Fremdsprache.	Die Spracheinstellung wurde geändert.	Ändern Sie die Spracheinstellung. Das Fahnen-symbol hilft Ihnen als Leitfaden (siehe am Ende der Gebrauchsanweisung: Sprache).
Die Kontrollleuchte der Taste Start/Stop blinkt bei Programmwahl.	Das ist keine Störung. Das Blinken zeigt an, dass ein Programm ge-startet werden kann.	Nach Programmstart blinkt sie nicht mehr, sondern leuchtet.
Das Display ist dunkel. Die Kontrollleuchte der Taste Start/Stop blinkt langsam.	Das Display schaltet automatisch aus, um Energie zu sparen (Standby).	Nach z.B. Drücken einer Taste ist das Display be-leuchtet.
	Falls das Problem nicht behoben wird, liegt ein Defekt vor.	Informieren Sie den Miele Kundendienst.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler

oder

- den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners.

Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Netzanschlussleitung
② Kondenswasserbehälter
③ Bedienungsblende
④ Tür (dekorfähig)
⑤ Kondenssystem mit Wärmetauscher

⑥ Vier höhenverstellbare Schraubfüße alternativ zum Kondenswasserbehälter:

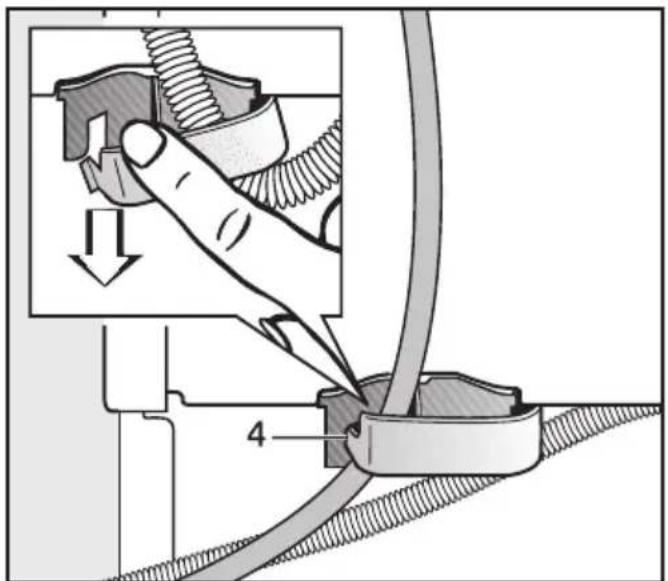

⑦ Ablaufschlauch für Kondenswasser (mit bogenförmigem Halter)

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Unterbau unter eine Arbeitsplatte

Der Trockner ist speziell für den Unterbau unter eine durchgehende Arbeitsplatte vorgesehen.

580 20 600 600 165 820±7 575 592-596 30 595 19 52

N = Nischenhöhe (820-930 mm)

Fassen Sie zum Tragen des Trockners nicht an die Tür.

Der Trockner ist mit einem Abdeckblech als Ersatz für den Gerätedeckel ausgestattet. Das Abdeckblech ist aus Gründen der elektrischen Sicherheit erforderlich und darf nicht entfernt werden.

545

• Gleitschienen (Zubehör) verhindern Beschädigungen empfindlicher Böden beim Verschieben des Trockners.
• Der Elektroanschluss sollte in der Nähe des Trockners installiert und zugänglich sein.

Bei höheren Nischenhöhen beachten:

Nischenhöhe Maßnahme
820 mm keine
ab 830-840 mm	längere Schraubfüße* sind erforderlich (es ist ein Maß von ca. 40 mm einzustellen)
ab 870-885 mm ein Höhenausgleichsrahmen*ist erforderlich
ab 915-930 mm zwei Höhenausgleichsrah - men* sind erforderlich

* nachkaufbares Zubehör

Der Trockner darf nicht ohne Frontplatte betrieben werden.

Eine vorhandene durchgehende Möbelsockelblende ist im Bereich des Trockners zu unterbrechen!

Trockner ausrichten

■ Durch Drehen der 4 Schraubfüße können Sie den Trockner in der Höhe und in der Neigung ausrichten.

Es sind längere Schraubfüße (nachkaufbares Zubehör) erhältlich. Hierfür die vorhandenen Füße ganz herausdrehen und die längeren Schraubfüße hineindrehen.

Das Abdeckblech des Trockners soll waagerecht unterhalb der Arbeitsplatte anliegen.

⚠️ Die Lüftungsschlitze im Sockel auf keinen Fall verschließen! Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsraum belüften

Die beim Trocknen angesaugte Kühlluft strömt an der Unterseite aus und erwärmt die Raumluft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichende Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Zubehör

⚠️ Der Zwischenbausatz muss von einer durch Miele autorisierten Fachkraft montiert werden.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Anpassung an das Schubladenmaß

Anpassung

Durch das Verstellen der Adapterleisten kann die Bedienungsblende dem Schubladenmaß angepasst werden.

Miocho

■ Mit einem Steckschlüssel können Sie durch Links- oder Rechtsdrehung die erforderliche Höhe einstellen.

Falls notwendig, können Sie einzelne Adapterleisten entfernen oder hinzufügen.

■ Hierfür müssen Sie mit dem Steckschlüssel die Muttern losdrehen.

Als nachkaufbares Zubehör erhalten Sie Adapterleisten einschließlich längerer Schrauben, die eine Anpassung um max. 25 mm nach unten ermöglichen.

Nach dem Einstellen können Sie die überstehende Länge der Kunststoffschrauben abkneifen.

Adapterleisten-Satz demontieren

Der komplette Adapterleisten-Satz kann demontiert werden, wenn die Frontplatten-Oberkante direkt unterhalb der Bedienungsblende mit der Türblech-Oberkante bündig sein soll. Siehe hierzu Abschnitt "Frontplatte anderer Hersteller".

■ Öffnen Sie die Tür.

■ Drehen Sie die 3 Schrauben (Pfeile) heraus.

■ Nehmen Sie den Adapterleisten-Satz ab.

Die freigewordenen 3 Löcher sollten Sie nachher zusätzlich nutzen, um die Frontplatte mit dem Türblech zu verschrauben.

Frontplatte montieren

Die Tür des Trockners kann mit einer Frontplatte der Küche / des Arbeitsraumes verkleidet werden.

Für Miele Küchen erhalten Sie spezielle Frontplatten mit den notwendigen Bohrungen als nachkaufbares Zubehör.

Es empfiehlt sich, die Frontplatte anderer Hersteller mit den erforderlichen Bohrungen von einer Fachkraft anfertigen zu lassen!

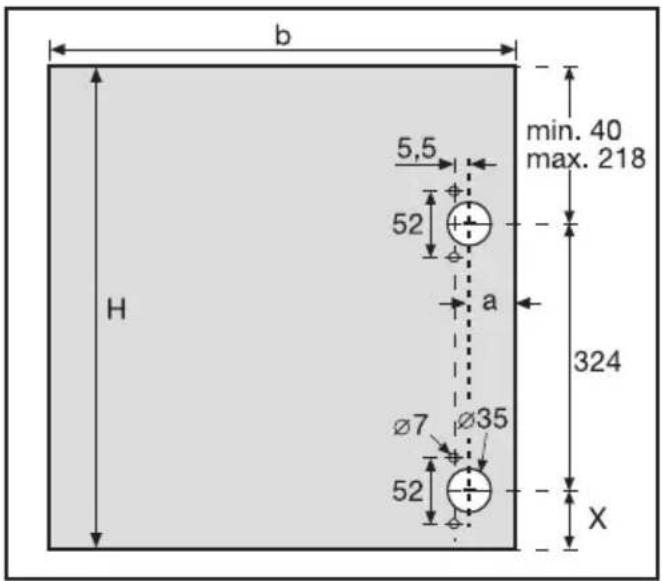

Zur Vorbereitung und Festlegung der Anschraubpunkte siehe Abschnitt "Frontplatte anderer Hersteller".

Maß der Frontplatte

Breite: 592-596 mm

Stärke: 17 bis 19 mm (entsprechend der Frontplattenstärke der Nebenschränke)

Höhe: die Höhe der Frontplatte richtet sich nach der Türhöhe (H) der Nebenschränke.

Frontplatte anbringen

■ Öffnen Sie die Tür.

■ Halten Sie die Frontplatte passgenau vor das Türblech.

■ Verschrauben Sie die Frontplatte mit dem Türblech.

Falls der Adapterleisten-Satz komplett demontiert wurde:

Die 3 oberen Löcher sollten Sie zusätzlich nutzen, um die Frontplatte mit dem Türblech zu verschrauben.

Frontplatte anderer Hersteller

Frontplatte vorbereiten

① Ermitteln Sie zuerst den Abstand X für die Bohrung der Scharniertopflöcher.

- mit Adapterleistensatz:

X = min. 40 max. 75 324

- ohne Adapterleistensatz:

(die Frontplatte muss entsprechend höher sein)

X=94 324

2 Zeichnen Sie die beiden Scharniertopflöcher und die vier kleinen Löcher gemäß Skizze an.

Nur für Linksanschlag gültig

- die Frontplatte liegt auf der Dekorseite, Oberkante unten:

min. 40 max. 218 5,5 52 a 324 Ø35 Ø7 X b H

mit zunehmender Breite (b) muss das Maß a größer werden

$$ \mathbf {b} = 5 9 2 \mathrm{mm} \rightarrow \mathbf {a} = 2 1, 5 \mathrm{mm} $$

$$ \mathbf {b} = 5 9 3 \mathrm{mm} \rightarrow \mathbf {a} = 2 2, 0 \mathrm{mm} $$

$$ \mathbf {b} = 5 9 4 \mathrm{mm} \rightarrow \mathbf {a} = 2 2, 5 \mathrm{mm} $$

$$ \mathbf {b} = 5 9 5 \mathrm{mm} \rightarrow \mathbf {a} = 2 3, 0 \mathrm{mm} $$

$$ \mathbf {b} = 5 9 6 \mathrm{mm} \rightarrow \mathbf {a} = 2 3, 5 \mathrm{mm} $$

Die Höhe H der Frontplatte richtet sich nach der Türhöhe der Nebenschränke.

Nur für Rechtsanschlag gültig

– die Frontplatte liegt auf der Dekorseite, Oberkante unten:

b H 5,5 52 a 324 X 52 Ø7 Ø35 min. 40 max. 218

mit zunehmender Breite (b) muss das Maß a größer werden

b = 592 mm → a = 21.5 mm

Die Höhe H der Frontplatte richtet sich nach der Türhöhe der Nebenschränke.

3 Bohren Sie beide Scharniertopflöcher (∅ 35 mm/15,5 mm tief) in die Rückseite der Frontplatte.
4 Bohren Sie die vier kleinen Löcher (∅ 7 mm/10 mm tief) in die Rückseite der Frontplatte.
5 Kürzen Sie die Frontplatte gemäß Höhe H an der Unterseite.

Anschraubpunkte festlegen

⑥ Halten Sie die vorgebohrte Frontplatte passgenau vor das Türblech.

7 Markieren Sie durch die Freilöcher die Anschraubpunkte auf der Rückseite der Frontplatte.
⑧ Nehmen Sie die Frontplatte ab.
9 Bohren Sie Löcher in die Rückseite der Frontplatte vor (∅ 2,5 mm/10 mm tief).

Sockelblende anbringen

Der Spalt zwischen der Unterkante des Trocknersockels und des Fußbodens kann mit einer Sockelblende des Küchenprogramms geschlossen werden.

Hierfür ist am Trocknersockel eine Nut vorgesehen, in die eine Sockelblende geschoben werden kann.

Maß der Sockelblende

Länge: 592-596 mm

Stärke: 8 mm

Höhe (H): die Höhe der Sockelblende richtet sich nach der Höhenausrichtung durch die Schraubfüße bzw. nach der Verwendung von einem oder zwei Höhenausgleichsrahmen.

Montage

■ Ermitteln Sie die Höhe (H) vom Fußboden bis in die Nut hinein (an der Unterseite des Trockners).
■ Schneiden Sie die Sockelblende zu.
■ Schieben Sie die Sockelblende in die Nut.

Tipp:

Bei vorhandenem Höhenausgleichsrahmen können Sie doppelseitiges Klebeband auf die Rückseite der Sockelblende kleben, um diese zusätzlich am Höhenausgleichsrahmen zu fixieren.

Kondenswasser extern ableiten

Allgemeines

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.

Schlauchlänge . . . . . . . . . ca . 1,00 m

Schlauchverlängerung ..... 2,00 m (Zubehör)

Max. Abpumphöhe.....1,50 m

Max. Abpumplänge ..... 4,00 m

⚠ Dieser Trockner muss bei besonderen Anschlussbedingungen mit einem Rückschlagventil (Zubehör) ausgestattet werden (siehe nächste Seiten).

Max. Abpumphöhe mit Rückschlagventil. . . . . . . . . 1,00 m

Ablaufschlauch verlegen

⚠️ Nicht am Ablaufschlauch ziehen, ihn nicht dehnen und nicht knicken. Er könnte sonst beschädigt werden!

■ Ziehen Sie den Ablaufschlauch aus den Klemmhalterungen (1) und (2) heraus.

■ Ziehen Sie den Ablaufschlauch vom Stutzen (3) ab.

■ Die untere Klemmhalterung (4) können Sie öffnen, um den Ablaufschlauch zu verlegen oder die Netzanschlussleitung durchzuführen.

Ablaufschlauch einhängen (im Waschbecken/Bodenablauf)

■ Siehe Abbildung Vorderansicht.

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

■ Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden.

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern

⚠️ Bei besonderen Anschlussbedingungen muss das Rückschlagventil verwendet werden. Ansonsten kann zurückfließendes Wasser aus dem Trockner auslaufen und Schäden verursachen.

Besondere Anschlussbedingungen sind:

• Anschluss am Waschbeckensiphon (siehe nachfolgend).
• Diverse Anschlussmöglichkeiten, an die zusätzlich z.B. ein Waschautomat oder Geschirrspüler angeschlossen sind.

Beispiel: Anschluss am Waschbecken-siphon

Den Ablaufschlauch mit dem Rück- schlagventil können Sie direkt an einem speziellen Waschbeckensiphon an- schließen.

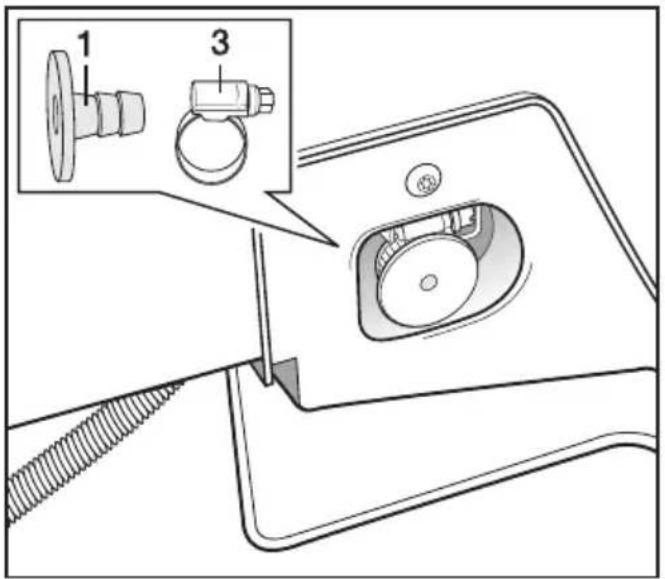

■ Entnehmen Sie das Zubehör an der unteren Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

1 Adapter
2 Waschbecken-Überwurfmutter
3 Schlauchschelle
4 Schlauchverlängerung (Zubehör)
5 Rückschlagventil (Zubehör)
6 Ablaufschlauch des Trockners

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbecken-Überwurfmutter mit einer Scheibe ausgestattet, die Sie entnehmen müssen.

■ Stecken Sie das Schlauchende der Schlauchverlängerung 4 auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Das Rückschlagventil 5 darf nur senkrecht - bis leicht schräg (siehe Abbildung) montiert werden. Waagerecht oder liegend montiert, ist keine korrekte Funktion gewährleistet!

■ Installieren Sie das Rückschlagventil 5 am Ablaufschlauch 6 des Trockners (Richtung beachten, siehe Abbildung!).
■ Befestigen Sie das Rückschlagventil mit den Schlauchschellen (Zubehör).

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Die Zugänglichkeit des Schuko-Steckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programm Beladung Endschleuderstufe im		Waschautomaten	Energie Zeit
		kg* U/min kWh Minuten
Baumwolle Schranktrocken	6,0 1000	(60 % Restfeuchte)**	3,35	94
		1200	3,05	86
		1400	2,90	82
		1600	2,55	74
		1800	2,50	73
Baumwolle Bügelfeucht	6,0 1000	(60 % Restfeuchte)**	2,65	71
		1200	2,35	63
		1400	2,20	60
		1600	1,90	52
		1800	1,80	51
Pflegeleicht Schranktrocken	3,0	1200 (40 % Restfeuchte)**	1,15	34
Pflegeleicht Bügelfeucht	3,0 1200	1,05 31
Synthetic Schranktrocken	2,0 800	1,20 81
Automatic Schranktrocken	3,5 800	2,10 119
Oberhemden Schranktrocken	2,0 600	1,25 43
Jeans Schranktrocken	3,0 900	2,40 119
Finish Wolle	2,0	1000	0,15	4
Finish Seide	1,0	400	0,15	5
Glätten	3,0 1000	0,30 8
Sportwäsche Schranktrocken	2,0 600	1,35 61
Outdoor Schranktrocken	2,0 800	1,40 72
Imprägnieren	2,0 800	1,25 59
Hygiene Baumwolle	6,0 1000	3,70 118
Hygiene Pflegeleicht	3,0 1200	1,45 58
Kopfkissen groß	1,2 1200	1,30 129

* Gewicht der Trockenwäsche
** Prüfprogramm nach EN 61121:2005

Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Baumwolle Schranktrocken ohne Extra durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Technische Daten

Höhe 820 mm
Breite 595 mm
Tiefe 575 mm
säulenfähig ja
Gewicht 54 kg
Trommelvolumen 100 l
Beladungsmenge	6 kg (Gewicht der Trockenwäsche)
Volumen Kondenswasserbehälter ca. 3,5 l
Schlauchlänge 950 mm
Max. Abpumphöhe 1,50 m
Max. Abpumplänge 4,00 m
Länge Anschlussleitung 2,00 m
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Leistung der Glühlampe siehe Typenschild
Energieverbrauch	siehe Kapitel Verbrauchsdaten
Erteilte Prüfzeichen	siehe Typenschild

Menü Einstellungen zur Änderung von Standardwerten

Mit den Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen. Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen

- öffnen

■ Schließen Sie die Tür.
■ Schalten Sie den Trockner ein.
■ Drücken Sie die beiden Menü-Tasten gleichzeitig bis im Display erscheint:

Einstellungen Sprache weiter OK

Sie befinden sich jetzt im Menü Einstellungen.

Wählen Sie die gewünschte Einstellung mit Hilfe der linken Menü-Taste weiter und bestätigen Sie diese mit der rechten Menü-Taste OK.

- beenden

Einstellungen zurück ← weiter OK

■ Drücken Sie die rechte Menü-Taste OK.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

■ Wählen Sie die gewünschte Sprache durch Drücken der linken Menü-Taste ▶ (weiter).

Die eingestellte Sprache wird durch einen Haken √ angezeigt.

Die Fahne ▶ hinter dem Wort Sprache dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

Tageszeit

Sie können entscheiden, ob die Tageszeit im 24- oder im 12-Stundenrhythmus angezeigt wird. Außerdem kann die aktuelle Uhrzeit eingestellt werden.

Zeitformat einstellen

Zeitformat

24 h-Uhr √

weiter

OK

■ Wählen Sie das gewünschte Zeitformat mit der linken Menü- Taste weiter und bestätigen Sie dieses mit der rechten Menü-Taste OK.

Uhrzeit einstellen

■ Stellen Sie mit Hilfe der Menü-Tasten die Stunden und Minuten ein.

Trockenstufen

Sie können die Trockenstufen der Programme Baumwolle (BW) und Pflegeleicht (PL) individuell ändern.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Werkeinstellung: mittlere Stufe.

• (feuchter) die Programmdauer verkürzt sich
• △ (trockener) die Programmdauer verlängert sich

Abkühlzeitverlängerung

Sie können die Abkühlphase vor Programmende individuell verlängern. Die Textilien werden stärker abgekühlt.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Werkeinstellung: 0 min (normale Abkühlphase).

Die Programmdauer verlängert sich in 2-Minutenschritten um max. 18 min.

Die Abkühlzeitverlängerung ist unwirksam bei den Lüften-, Glätten- und Finish-Programmen.

Luftwegeanzeige

Flusen sollen nach dem Trocknen entfernt werden. Zusätzlich erinnert Sie die Luftmangelanzeige Luftwege reinigen daran, sobald ein gewisser Grad des Flusenanfalls vorliegt. Sie können selbst entscheiden, bei welchem Grad des Flusenanfalls diese Erinnerung erfolgen soll.

Stellen Sie durch Probieren fest, welche der Optionen Ihren Trocknungsgewohnheiten entgegen kommt.

normal

Werkeinstellung

empfindlich

Luftwege reinigen erscheint bereits bei geringerem Flusenanfall

aus

Luftwege reinigen erscheint nicht

unempfindlich

Luftwege reinigen erscheint erst bei starkem Flusenanfall

Die eingestellte Option wird durch einen Haken √ angezeigt.

Pin-Code

Der Pin-Code schützt Ihren Trockner vor Fremdbenutzung.

Bei aktiviertem Pin-Code muss nach dem Einschalten der Code eingegeben werden, damit der Trockner bedient werden kann.

Pin-Code aktivieren

Pin-Code aktivieren weiter OK

■ Drücken Sie die rechte Menü-Taste OK.
■ Sie werden jetzt aufgefordert einen Code einzugeben. Der Code lautet 250 und kann nicht verändert werden.

Code eingeben

Pin-Code 0 -- OK

■ Mit der linken Menü-Taste ▲ können Sie die erste Ziffer eingeben. Bestätigen Sie die Ziffer mit der rechten Menü-Taste OK. Nun können Sie die zweite Ziffer eingeben.
■ Wiederholen Sie den Vorgang, bis alle drei Ziffern eingegeben sind.

Code bestätigen

250

zurück ← OK

■ Bestätigen Sie den Code mit der rechten Menü-Taste OK oder, wenn Sie korrigieren wollen, drücken Sie die linke Menü-Taste zurück ↩.

Zur Bestätigung erscheint im Display:

Pin-Code aktiviert

Nach dem Ausschalten kann der Trockner nur noch durch Eingabe des Codes benutzt werden.

Trockner mit Pin-Code bedienen

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

■ Geben Sie den Code wie oben beschrieben ein und bestätigen Sie diesen.

Der Trockner wird zur Bedienung freigeschaltet.

Pin-Code deaktivieren

Vorgehensweise wie bei Pin-Code aktivieren.

Summer

Der Summer kann in zwei Lautstärken ertönen.

normal (Werkeinstellung)

Der Summer ertönt am Programmende normal.

laut

Der Summer ertönt am Programmende laut.

Die eingestellte Option wird durch einen Haken √ angezeigt.

akustische Quittierung

Die Bedienung wird akustisch quittiert.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Werkeinstellung: aus.

Kontrast

Helligkeit

Sowohl der Kontrast als auch die Helligkeit des Displays kann in zehn Stufen geändert werden.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Werkeinstellung: mittlere Stufe.

Standby Display

Das Display wird nach 10 Minuten dunkel geschaltet, um Energie einzusparen und die Taste Start/Stop blinkt langsam.

Sie haben 2 Optionen zur Auswahl:

ein

das Display wird dunkel nach 10 Minuten:

- wenn nach dem Einschalten keine Programmauswahl erfolgt.

– im laufenden Programm.

- nach Programmende.

nicht im laufend. Programm (Werkeinstellung)

- das Display wird dunkel nach 10 Minuten, wie oben beschrieben, aber nicht im laufenden Programm.

Durch Betätigung einer Taste wird das Display wieder eingeschaltet.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Memory

Die Elektronik speichert zum aktuellen Trockenprogramm die Wahl des Trockengrads und der Extras ab.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Werkeinstellung: aus.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

e-mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Miele im Internet: www.miele.lu

e-mail: [e-mail]

Werkkundendienst

D Deutschland

0800-22 44 666*

Mo-Fr 7 - 20 Uhr *kostenfrei

Sa 9 - 13 Uhr

A Österreich

050 800 300**

Mo-Fr 7.30 - 18 Uhr ^** österreichweit zum Ortstarif

L Luxemburg

00352-4 97 11-20/22

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr

Produktinformationen

D Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,14 pro Minute

Sa 9 - 13 Uhr

A Österreich

050 800 800**

Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif

L Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
