BEDIENUNGSANLEITUNG T 494 C MIELE

Gebrauchsanweisung Kondenstrockner T 494 C

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 704 101

Inhaltsverzeichnis

Gerätebeschreibung 4

Bedienungsblende.... 5

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Kurzanweisung.... 10

Wäsche-Hinweise....11

So trocknen Sie richtig

Tips zum Energiesparen 12

① Gerät einschalten und Wäsche einfüllen 12

2 Programm wählen 13

③ Zusatzfunktion(en) wählen 13

4 Programm starten.... 13

⑤ Nach dem Trocknen. 14

Programm ändern 15

Programm-Übersicht 16

Programmierfunktionen

Übersicht 18

Korrektur des Trockengrades.... 18

Summer....18

Memory-Funktion 18

Knitterschutz 18

Aufrufen und Abspeichern.... 19

Programmierfunktionen ein- oder ausschalten 19

Kontrolle, ob Programmierfunktionen aufgerufen sind 19

Summerlautstärke verändern 20

Reinigung und Pflege

Flusensiebe reinigen 21

Trockner reinigen 21

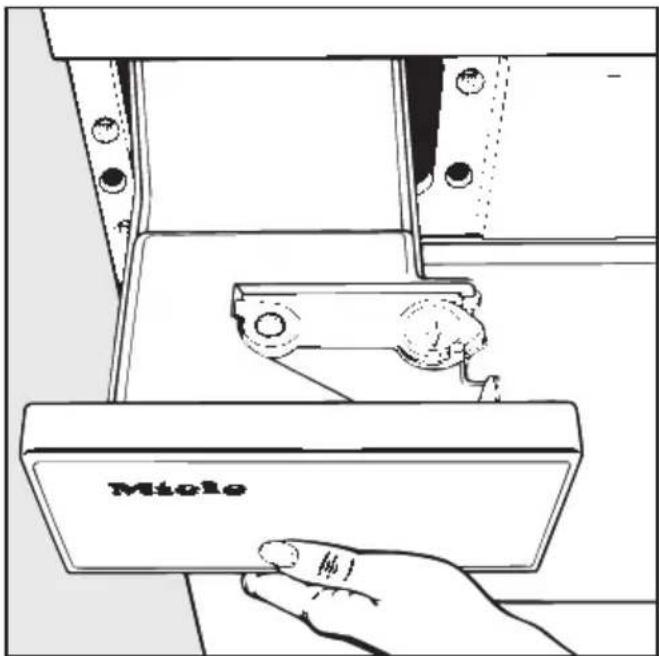

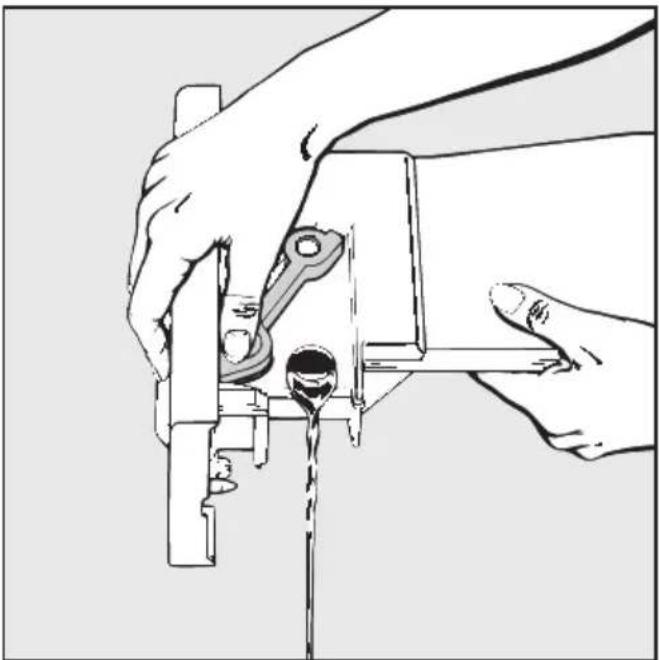

Kondenswasserbehälter entleeren 22

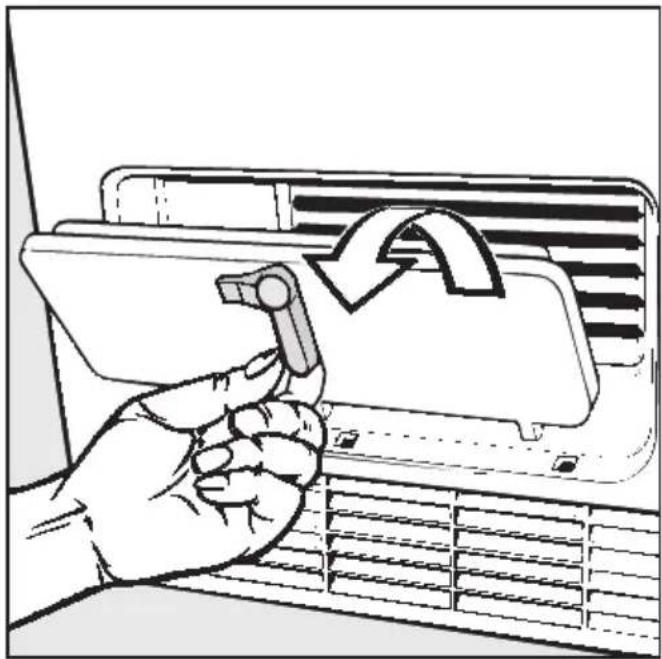

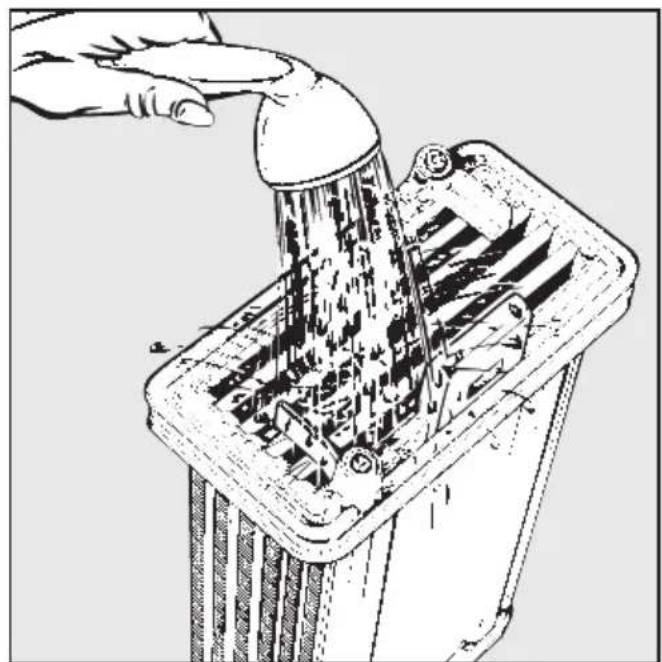

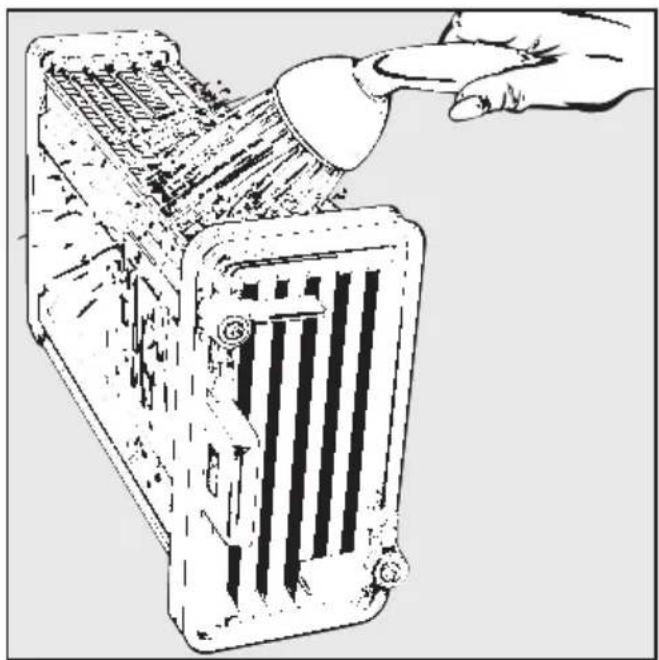

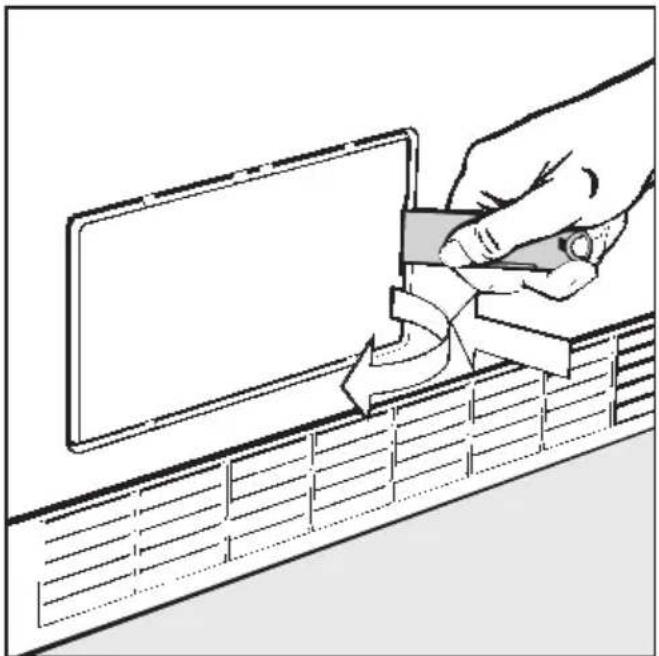

Wärmetauscher reinigen 23

Störungshilfen

Was tun, wenn ... ? 25

Kundendienst

Reparaturen 29

Programmaktualisierung (PC) 29

Aufstellen

Aufstellungsort 30

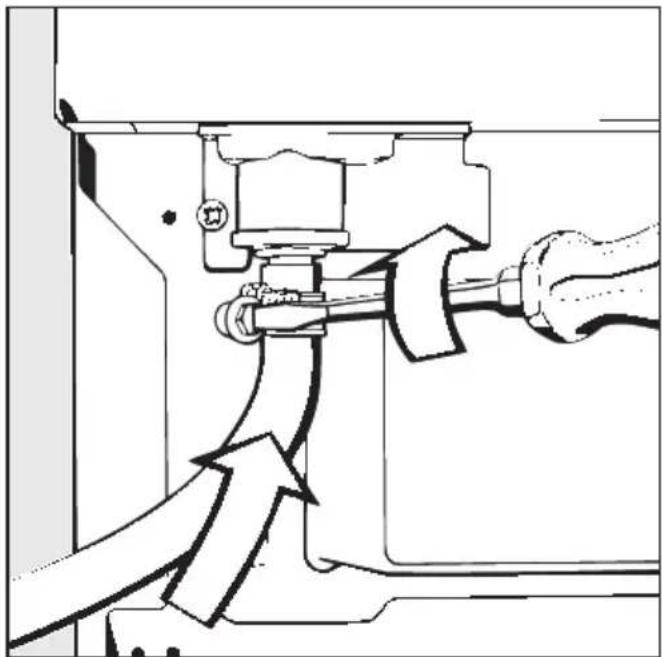

Kondenswasserablauf 31

Elektroanschluss 33

Verbrauchsdaten 34

Technische Daten 35

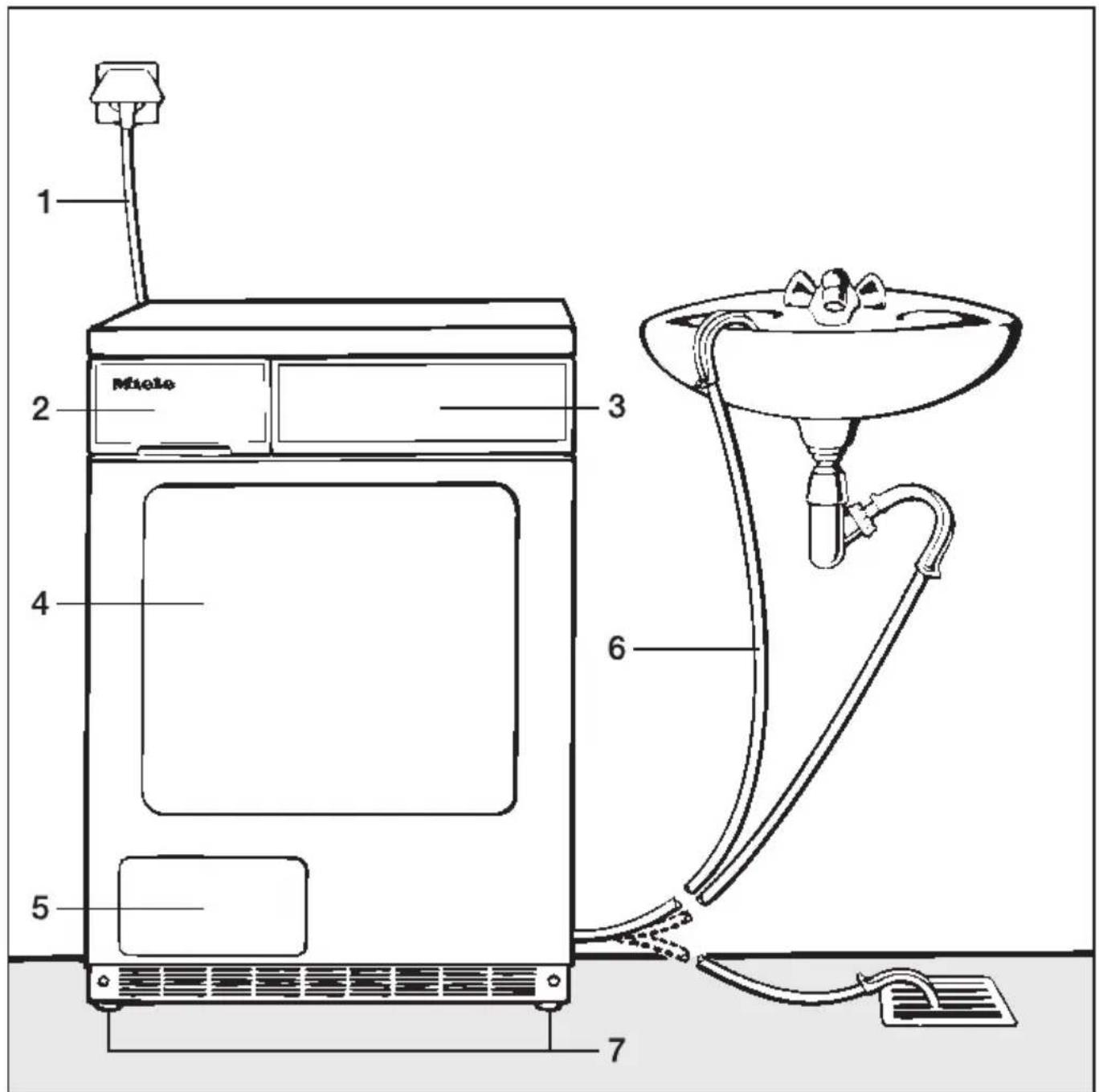

Gesamtübersicht

1 2 3 4 5 6 7 Miole

1 Netzanschlussleitung
2 Kondenswasserbehälter
3 Bedienungsblende
4 Tür
5 Klappe für den Wärmetauscher
6 Ablaufschlauch für Kondenswasser

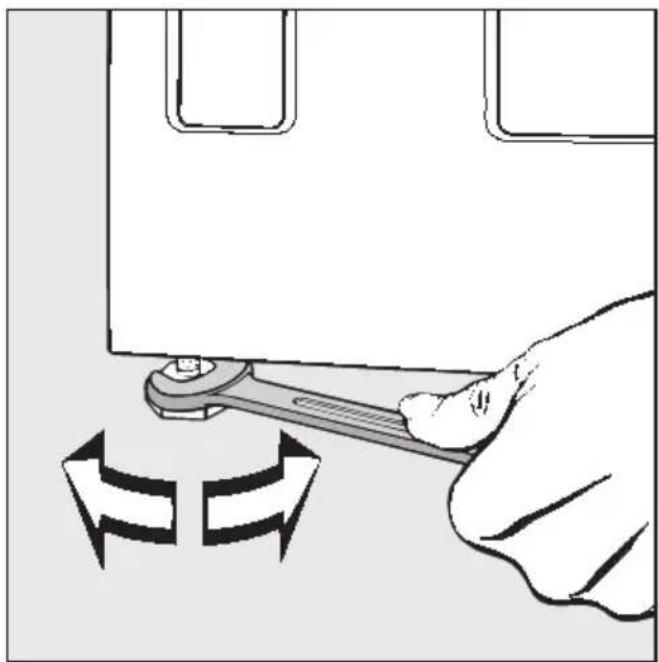

7 Vier höhenverstellbare Schraubfüße

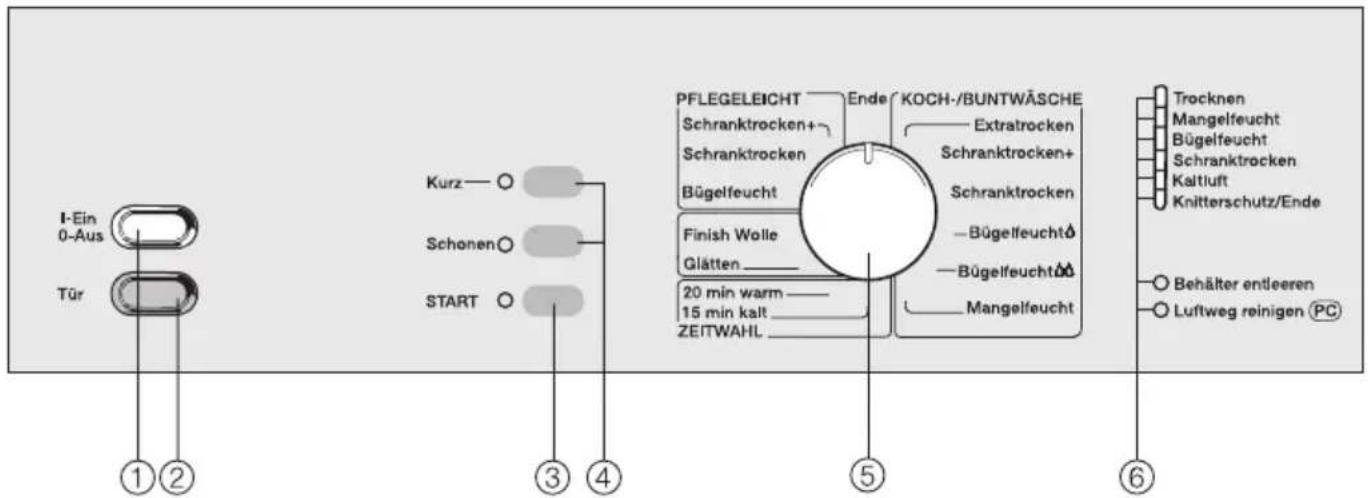

Bedienungsblende

I-Ein 0-Aus Tür ①② Kurz—○ Schonen○ START ○ ③④ PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle Glätten_ 20 min warm—— 15 min kalt_ ZEITWAHL Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken -Bügelfeucht -Bügelfeucht Mangelfeucht Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende ○ Behälter entleeren ○ Luftweg reinigen PC ⑤ ⑥

①Taste „I-Ein/0-Aus“

zum Ein- und Ausschalten / Programm abbrechen. Bei eingeschaltetem Gerät wird die Trommel beleuchtet, wenn Sie die Tür öffnen.

②Taste „Tür“

zum Öffnen der Tür / Programm abbrechen. Diese Taste rastet nicht ein.

③Taste „START“

zum Starten des Trockenprogramms.

Die Kontrollleuchte:

• blinkt, wenn das Programm gestartet werden kann;
  – leuchtet nach Programmstart.

④Tasten für Zusatzfunktionen

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

⑤Programmwähler

kann rechts- oder linksherum gedreht werden.

⑥Programmablauf- und Prüf-Kontrollleuchten

die Prüf-Kontrollleuchten sind im Kapitel „Störungshilfe“ erläutert.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trockner- geeignet ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden.

Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.

Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Das Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist das Gerät nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Gerätes gezogen ist oder
  – die Sicherung der Hausinstallation ausgeschaltet ist oder
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Gebrauch

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, gefährden die Funktionsfähigkeit des Gerätes. Gefrierendes Kondenswasser in der Pumpe, in den Schläuchen und im Kondenswasserbehälter kann zu Schäden führen.

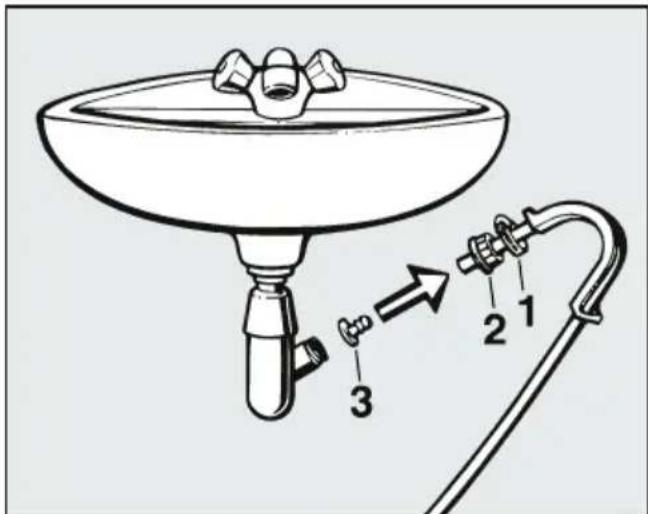

Sichern Sie den Ablaufschlauch, wenn Sie ihn in ein Waschbecken einhängen (nur bei Kondenswasserablauf). Sonst kann der Schlauch abrutschen und das ausfließende Wasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden:

- dass Kinder sich auf die Tür lehnen und den Trockner zum Kippen bringen. - dass Kinder versuchen, in den Trockner zu krabbeln oder Gegenstände darin zu verstecken.

Brandgefahr besteht bei Textilien, die:

– Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten;
– mit feuergefährlichen Reinigungsmitteln behandelt sind;
- mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind;
– mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen;
– mit Fetten oder Ölen verschmutzt sind.

Halten Sie den Umgebungsraum des Gerätes möglichst frei von Staub und Flusen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die

Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Gerät betrieben wird.

Kurzbeschreibung

Die Programme werden durch Drehen des Programmwählers eingestellt und können per Tastendruck mit Zusatzfunktionen ergänzt werden.

Der Programmstart erfolgt nach Drücken der Taste „START“.

Die Kontrollleuchten der Programmablaufanzeige (rechts auf der Bedienungsblende) informieren über den Programmablauf.

Das Sensitiv-Trocknungssystem gleicht automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.

Die Novotronic-Steuerung misst die Wasserleitfähigkeit, registriert den Leitwert und kompensiert die Unterschiede für immer gleiche Restfeuchtewerte.

Die Reversierautomatic sorgt für ein abwechselndes Links- und Rechtsherumdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.

Nach Erreichen des gewünschten Trockengrades wird die Wäsche abgekühlt.

Am Programm-Ende schließt sich der „Knitterschutz“ an: die Trommel dreht sich in kurzen Intervallen. So werden Liegefalten in der Wäsche vermieden.

Sie können zusätzlich Programmierfunktionen aktivieren, um das Gerät widerrufbar an Ihre individuellen Bedürfnisse anzupassen.

Lesen Sie bitte zuerst die Kapitel „Sicherheitshinweise und Warnungen“ und „So trocknen Sie richtig“.

Sie können die mit Zahlen (1, 2, 3...) gekennzeichneten Bedienschritte als Kurzanweisung nutzen.

①Gerät einschalten und Wäsche einfüllen

■ Zum Einschalten Taste „I-Ein/0-Aus“ drücken.
■ Taste „Tür“ drücken und Tür öffnen.
■ Wäsche gut aufgelockert in die Trommel legen.
■ Tür schließen.

②Programm wählen

■ Programmwähler auf die gewünschte Trockenstufe drehen.

③ Zusatzfunktion(en) wählen

■ Eventuell Zusatzfunktionen durch Tastendruck ein- oder ausschalten.

4Programm starten

■ Taste „START“ drücken.

⑤Nach dem Trocknen

Programmende: die Kontrollleuchte „Knitterschutz/Ende“ leuchtet.

■ Drücken Sie die Taste „Tür“ zum Öffnen und entnehmen Sie die Textilien.
■ Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Die Symbole bedeuten:

☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur (zusätzl. Taste „Schonen“ drücken)
☒ = nicht maschinell trocknen
☐ = maschinelles Trocknen möglich

Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:

Koch-/Buntwäsche und Pflegeleichtes in entsprechenden Programmen mit gewünschter Trockenstufe trocknen (siehe Kapitel „Programm-Übersicht“).

Empfindliche Textilien, z. B. aus Acryl, im Programm „Pflegeleicht“ mit der Zusatzfunktion „Schonen“ trocknen.

Diese Textilien sollten Sie nicht trocknen:

– Wolle und Wollgemische, neigen zum Verfilzen und Schrumpfen. Ausnahme: Sonderprogramm „Finish Wolle“.
– daunengefüllte Textilien ^ , das innere Feingewebe neigt je nach Qualität zum Schrumpfen.
– reine Leinengewebe ^ , nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst „aufrauen“.
* Ausnahme: Sonderprogramm „Glätten“.

Tipps zum Trocknen der Textilien:

Gewirkte Textilien (z. B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appre-tureffekt jedoch die doppelte Menge Stärke.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe (z. B. bei Oberhemden und Blusen) zu.

Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm „Pflegeleicht Bügelfeucht”.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Gefahr, dass diese Textilien abfärben.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel „Programm-Übersicht“ aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Tipps zum Energiesparen

■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuderdrehzahl ausschleudern. So sparen Sie beim Trocknen ca. 30 % Energie und Zeit, wenn Sie z. B. mit 1600 U/min. statt mit 800 U/min. schleudern.
- Nutzen Sie für das jeweilige Trocken-Programm die volle Trommel-Beladung – ohne die Trommel über- oder unterzubeladen (Kapitel „Programm-Übersicht“). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.
- Sortieren Sie die Textilien vor, soweit dieses möglich ist: - nach Faser-/Gewebeart, - nach gewünschtem Trockengrad, - nach gleicher Größe und gleicher Restfeuchte nach dem Schleudern. So erhalten Sie ein gleichmäßiges Trocknungsergebnis.
■ Sorgen Sie für gute Raumbelüftung.

①Gerät einschalten und Wäsche einfüllen

■ Knöpfen Sie Bett- und Kissenbezüge zu, damit keine Kleinteile hineingelangen.
■ Schließen Sie Reißverschlüsse und binden Sie Textilgürtel und Schürzenbänder zusammen.
■ Drücken Sie die Taste „l-Ein/0-Aus“.
■ Drücken Sie die Taste „Tür“ und öffnen Sie die Tür.

Vor dem Trocknen sind Dosierhilfen, z. B. Säckchen, Kugeln aus der Wäsche zu entfernen. Diese Teile können beim Trocknen schmelzen und das Gerät und die Wäsche beschädigen.

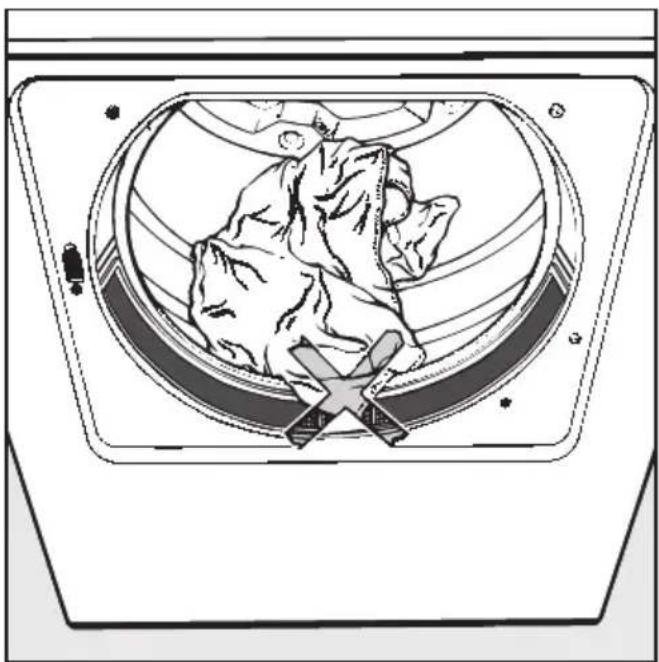

■ Legen Sie die Wäsche gut aufge-lockert in die Trommel.

Vermeiden Sie das Überladen der Trommel. Die Wäsche wird sonst strapaziert und das Trocknungs- ergebnis beeinträchtigt.

■ Schließen Sie die Tür.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

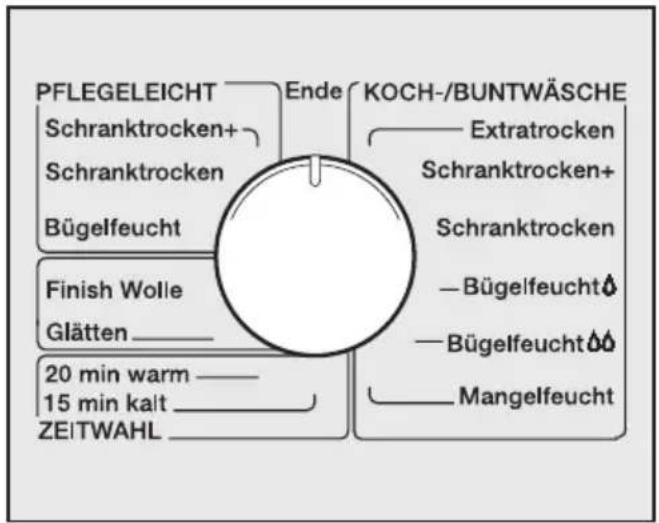

②Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle Glätten ____ 20 min warm ——— 15 min kalt ____ ZEITWAHL Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken — Bügelfeucht♦ — Bügelfeucht♦♦ Mangelfeucht

■ Drehen Sie den Programmwähler auf das gewünschte Programm.

Die Programme sind im Kapitel „Programm-Übersicht“ erläutert.

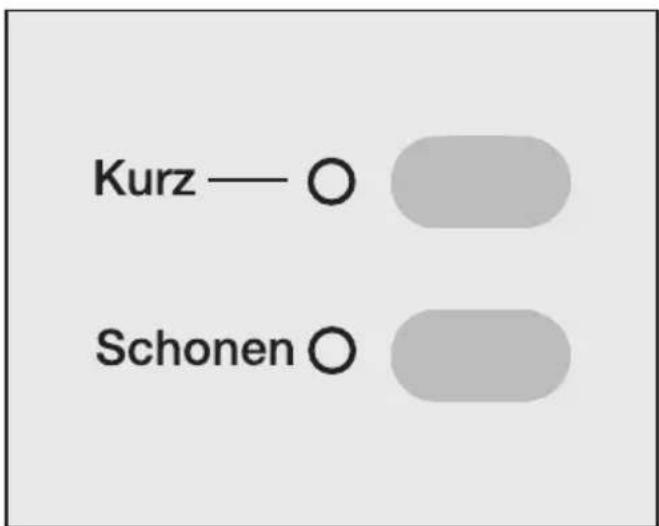

③ Zusatzfunktion(en) wählen

Kurz — O Schonen O

■ Zusatzfunktionen können Sie durch Tastendruck ein- oder ausschalten.

Kontrollleuchte:

-ein = Zusatzfunktion eingeschaltet
- aus = Zusatzfunktion ausgeschaltet

Zusatzfunktion „Kurz“

Zum Trocknen unempfindlicher Textilien.

– Die Programmlaufzeit wird verkürzt.

Zusatzfunktion „Schonen“

Für Empfindliche Textilien (Pflegesymbol ☐), z. B. aus Acryl.

– Die Temperatur beim Trocknen wird herabgesetzt. Die Programmlaufzeit wird länger.

④Programm starten

■ Taste „Start“ drücken.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Hinweis zur Memory-Funktion

Ist die Memory-Funktion aktiv, werden die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen gespeichert. Es leuchten zu einem Programm die Kontrollleuchten der Zusatzfunktionen. Hinweise zur Memory-Funktion im Kapitel „Programmierfunktionen“.

Kontrollleuchte „Luftweg reinigen“

Diese Kontrollleuchte zeigt an, dass das Gerät nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

• die Flusensiebe in Tür und Einfüllöffnung sind verstopft;

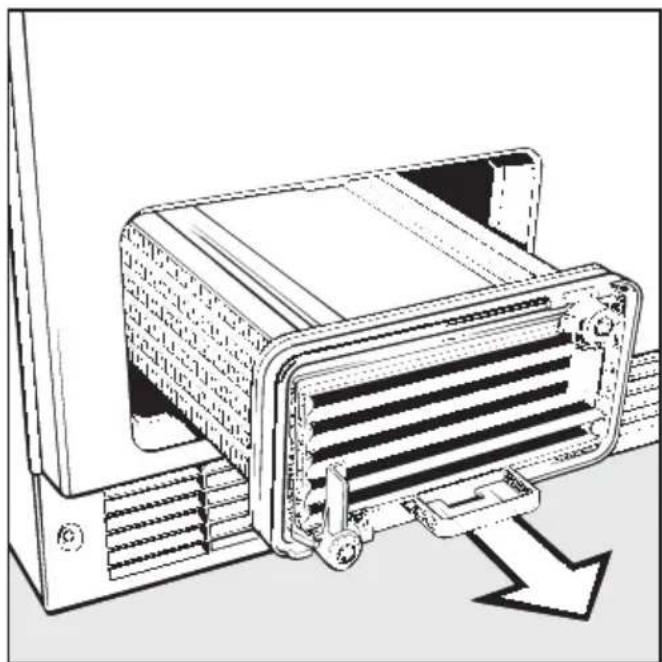

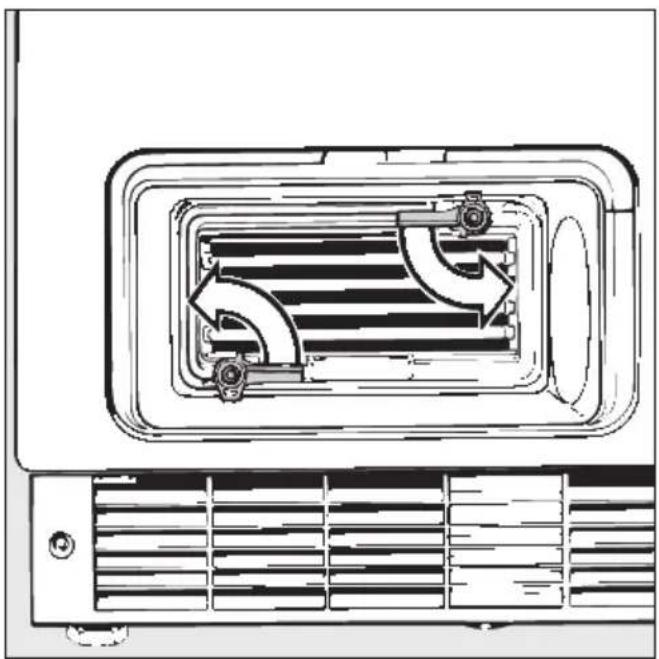

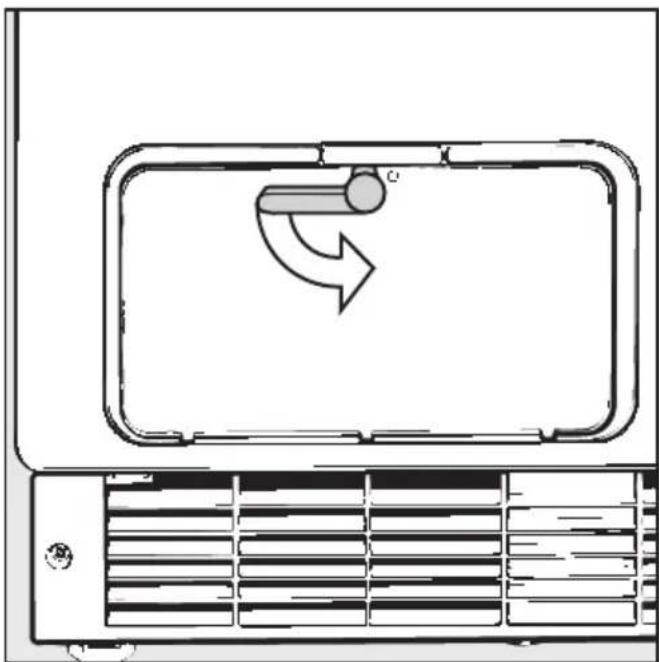

  – der Wärmetauscher ist verstopft.

Die Kontrollleuchte „Luftweg reinigen“ wird vor dem Programmstart nur gelöscht, wenn der Trockner mit der Taste „I-Ein/0-Aus“ ausgeschaltet wurde.

⑤Nach dem Trocknen

Wenn das Trocken-Programm beendet ist leuchtet die Kontrollleuchte „Knitterschutz/Ende“.

■ Drücken Sie die Taste „Tür“ zum Öffnen.
■ Entnehmen Sie die Textilien.
■ Kontrollieren Sie, ob die Trommel leer ist.

Bleiben Textilien in der Trommel, könnten sie beim nächsten Trocknen Schaden durch Übertrocknen nehmen.

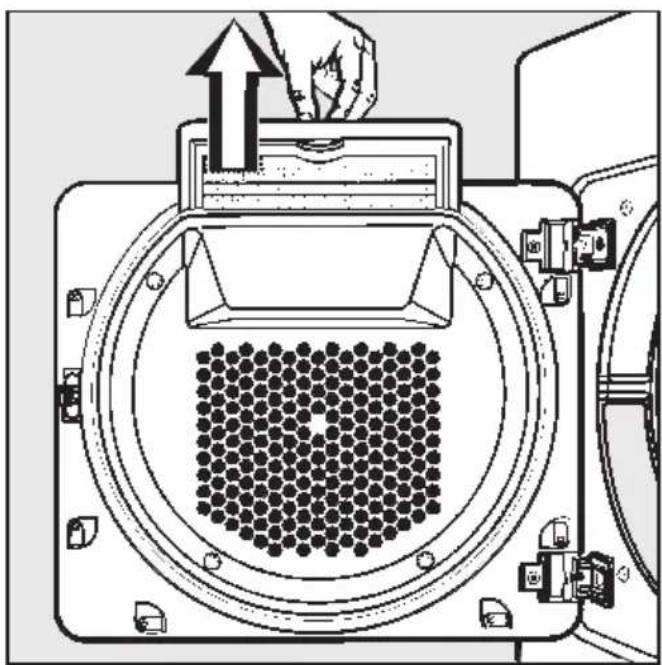

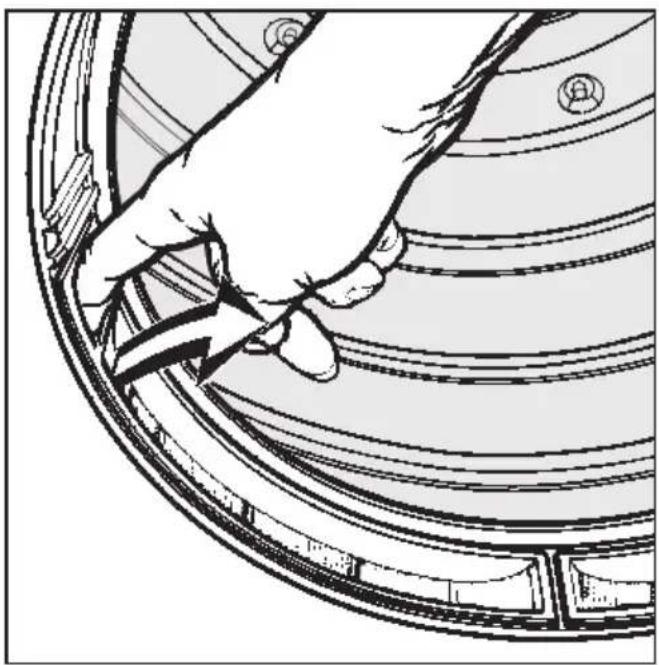

■ Entfernen Sie nach jedem Trocknen die Flusen
- vom Sieb in der Tür-Halterung - von den Sieben in der Einfüllöffnung Hinweise siehe Kapitel „Reinigung und Pflege“.
■ Entleeren Sie den Kondenswasserbehälter (wenn kein Kondenswasserablauf angeschlossen ist). Hinweise siehe Kapitel „Reinigung und Pflege“.

Nach jedem Trocknen die Tür schließen und das Gerät ausschalten.

■ Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.

Nach Programmstart werden keine Änderungen der Programmwahl und Zusatzfunktionen akzeptiert.

Wird der Programmwähler nach Programmstart auf ein anderes Programm gestellt, blinkt die Kontrollleuchte „Trocknen“. Der Programmablauf wird nicht beeinflusst. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Programm neu wählen

Zuerst das Programm abbrechen:

■ Programmwähler auf „Ende“ drehen. Wenn nur noch die Kontrollleuchte „Knitterschutz/Ende“ leuchtet, ist das Programm abgebrochen.

Dann ein neues Programm wählen:

■ Programmwähler auf die gewünschte Trockenstufe drehen.
■ Eventuell Zusatzfunktionen an- oder abwählen.
■ Taste „START“ drücken.

Nachlegen oder Entnehmen von Textilien

Programm abbrechen:

■ Taste „Tür“ drücken und Tür öffnen.
- Jetzt können Sie z. B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■ Tür schließen.

■ Taste „START“ drücken. – Das Programm wird fortgesetzt.

Bei ZEITWAHL-Programmen: nach Stromausfall muss bei Netzwiederkehr das Programm erneut gestartet werden.

Programm Wäsche-/Textilart maximale

Beladung(2)

Hinweis

KOCH-/BUNTWÄSCHE
Extratrocken	Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.	5 kg Trikotwäsche nichtExtratrocken trocknen – Schrumpfgefahr.
Schranktrocken+	Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher, Trikotwäsche).	5 kg –
Schranktrocken^(1)	Gleichartige Textilien aus Baumwolle (Trikotwäsche, Biberbettücher, Frottierwäsche).	5 kg Wenn die Textilien zu feucht sind, Schranktrocken+ wählen.
Bügelfeucht Baumwoll- oder Leinengewebe (z. B. Tisch- und Bettwäsche, gestärkte Wäsche oder Ähnliches).		5 kg –
Bügelfeucht ^(1)		5 kg Wenn die Textilien zu feucht für das Bügeln von Hand sind, Bügelfeucht wählen.
Mangelfeucht	Baumwoll- oder Leinengewebe, die durch Heißmangeln nachbehandelt werden; gestärkte Wäsche.	5 kg Die Wäsche bis zum Mangeln aufrollen.Damit wird Austrocknen vermieden.
PFLEGELEICHT
Schranktrocken+	Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei „Schranktrocken“ nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen).	2,5 kg Wäsche mindestens30 Sekunden gut anschleudern.
Schranktrocken^(1)	Pflegeleichte Oberhemden; Tischdecken aus Mischgeweben, z. B. Baumwolle/Synthetik.	2,5 kg
Bügelfeucht	Pflegeleichte Oberhemden, Tischdecken aus Misch-geweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen.	2,5 kg Wäsche mindestens30 Sekunden gut anschleudern. Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch „Sonderprogramm”)

(1) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
(2) Gewicht der Trockenwäsche

Programm Wäsche-/Textilart maximale		Beladung (2)	Hinweis
ZEITWAHL
Warmluft	Einzelne Wäschestücke (z. B. Badehandtücher, Badekleidung, Spültücher).Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungs-eigenschaften aufweisen.	5 kg –
Kaltluft	Textilien, die durchlüftet werden sollen.	5 kg –
Sonderprogramme
Pflegeleicht Bügelfeucht	Textilien aus Baumwolle oder Mischgewebe (z. B. Ober-hemden, Blusen)	1 kg Textilien werden, abhängig von der Textilart, knitterarm getrocknet
Finish Wolle	Wolle-Textilien. 1 kg Wolle-Textilien werden in kurzerZeit aufgelockert und somit flauschiger.Textilien sofort nach Programm-ende entnehmen. Die Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten	Baumwoll- oder Leinengewebe.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik.	2,5 kg Programm zur Reduzierung von Knittern nach vorherigem Schleudern.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.

(2) Gewicht der Trockenwäsche

Übersicht

Mit den Programmierfunktionen können Sie das Gerät an Ihre individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben dauerhaft gespeichert, bis Sie diese wieder löschen.

■ Sie können einzelne oder alle Programmierfunktion aktivieren oder löschen.

Korrektur des Trockengrades

Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Wenn Sie jedoch die Wäsche etwas trockener wünschen, haben Sie die Möglichkeit, den Feuchtegrad aller Programme etwas herabzusetzen (ein einzelnes Programm kann nicht geändert werden).

Diese Funktion ist werkseitig nicht eingeschaltet.

Summer

Nach Programmende ertönt wiederholend ein Signal.

Der Summer ist werkseitig eingeschaltet. Er kann über diese Programmierfunktion ausgeschaltet werden (siehe nächste Seite).

Ebenfalls ist es möglich, die Summer-lautstärke sowie Summertonhöhe zu ändern (siehe übernächste Seite).

Memory-Funktion

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig eingeschaltet. Sie kann über diese Programmierfunktion ausgeschaltet werden.

Knitterschutz

Nach Programmende dreht sich die Trommel in Intervallen. Damit werden Knitterfalten in der Wäsche vermieden.

Der Knitterschutz ist werkseitig eingeschaltet. Er kann über diese Programmierfunktion ausgeschaltet werden.

Aufrufen und Abspeichern

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktions-Tasten und des Programmwählers aktiviert. Die Zusatzfunktions-Tasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Bedienungsblende erkennbar ist.

Programmierfunktionen ein- oder ausschalten

① Das Gerät ist ausgeschaltet und die Tür geschlossen.
Der Programmwähler steht auf Position „Ende“.
② Tasten „Kurz“ und „Schonen“ gleichzeitig gedrückt halten und ...
3 ... das Gerät mit der „I-Ein/0-Aus“ - Taste einschalten.
④ Alle Tasten loslassen.
5 Jetzt blinken die Kontrollleuchten „Trocknen“ und „Kaltluft“.
6 Drehen Sie den Programmwähler auf eine der folgenden Stellungen:
- KOCH-/BUNTWÄSCHE Extratrocken für die Programmierfunktion „Korrektur des Trockengrades“
- KOCH-/BUNTWÄSCHE Schranktrocken+ für die Programmierfunktion „Summer“
- KOCH-/BUNTWÄSCHE Schranktrocken für die Programmierfunktion „Memory-Funktion“
- KOCH-/BUNTWÄSCHE Bügelfeucht für die Programmierfunktion „Knitterschutz“

7 Wenn jetzt zusätzlich die Kontrollleuchte „Mangelfeucht“ leuchtet, ist die angewählte Programmierfunktion aktiv.

8 Durch Drücken der Taste „START“ können Sie die jeweilige Programmierfunktion ein- oder ausschalten:

Kontrollleuchte „Mangelfeucht“

• ein = Programmierfunktion ein
• aus = Programmierfunktion aus.

⑨Wenn Sie eine weitere Programmierfunktion wünschen, wiederholen Sie Punkte ⑥ bis ⑧. Wenn nicht:

10 Abspeichern: Programmwähler auf „Ende“ drehen und Gerät mit der Taste „I-Ein/0-Aus“ ausschalten.

■ Punkte ① bis ⑩ ausführen.

Kontrolle, ob Programmierfunktionen aufgerufen sind

■ Punkte ① bis ⑦ ausführen.

■ Gerät ausschalten.

Die Kontrolle ist beendet.

Summerlautstärke verändern

Die Summerlautstärke können Sie wie folgt verändern (die Summertonhöhe ändert sich gleichzeitig):

1. Das Gerät ist ausgeschaltet und die Tür geschlossen. Der Programmwähler steht auf Position „Ende“.
2. Tasten „Kurz“ und „Schonen“ gleichzeitig gedrückt halten und ...
3. ... das Gerät mit der „I-Ein/0-Aus“ - Taste einschalten.
4. Alle Tasten loslassen.
5. Jetzt blinken die Kontrollleuchten „Trocknen“ und „Kaltluft“.
6. Drehen Sie den Programmwähler auf:
7. KOCH-/BUNTWÄSCHE Schrank-trocken+
8. Taste „START“ drücken und loslassen, so dass die Kontrollleuchte „Mangelfeucht“ erlischt.
9. Taste „START“ bis Schritt 8 gedrückt halten.
10. es ändern sich die Summerlautstärke und -Tonhöhe.
    – die Kontrollleuchte „Mangelfeucht“ leuchtet wieder.
11. Taste „START“ erst dann loslassen, wenn die gewünschte Lautstärke erreicht ist.
12. Programmwähler auf „Ende“ drehen.
13. Das Gerät mit der Taste „I-Ein/0-Aus“ ausschalten.

Die Veränderung der Summerlautstärke ist gespeichert.

Flusensiebe reinigen

Flusensiebe in der Tür und Einfüllöffnung fangen anfallende Flusen auf.

■ Reinigen Sie alle Siebe nach jedem Trocknen. So verringert sich die Trockenzeit und Sie sparen Energie.

■ Tür öffnen und das Flusensieb aus der Tür-Halterung ziehen.
■ Streifen Sie die Flusen ab: - vom Sieb aus der Tür-Halterung - von den Sieben in der Einfüllöffnung Dazu keinen spitzen/scharfkantigen Gegenstand benutzen!
■ Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste.
■ Das Flusensieb in die Tür-Halterung schieben und die Tür schließen.

Sollten die Flusensiebe stark verklebt oder verstopft sein, können Sie diese unter fließendem heißen Wasser reinigen.

■ Diese Siebe nur zur Nassreinigung entnehmen.
■ Alle Flusensiebe gut abtrocknen und einsetzen.

Trockner reinigen

Gerät vom Netz trennen.

■ Reinigen Sie ... ... Gehäuse und Bedienungs- blende: mit einem milden Reinigung- mittel oder Seifenlauge; ... Trommel und andere Geräteteile aus Edelstahl: mit einem geeigneten Edelstahl-Putzmittel.

Keine Scheuer- oder Lösemittel, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Alle Teile mit einem weichen Tuch abtrocknen.

Kondenswasserbehälter ent- leeren

Ist kein Kondenswasserablauf angeschlossen, wird das beim Trocknen verdunstende Wasser im Kondenswasserbehälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren! Spätestens, wenn die Kontrollleuchte „Behälter entleeren“ leuchtet.

Wird . . .

... das Trocknen mit gefülltem Kondenswasserbehälter gestartet oder ... die maximale Füllmenge während dem Trocknen erreicht, dann:

• leuchtet die „Behälter entleeren“-Kontrolleuchte.
• ertönt der Summer.
  – wird das Programm abgebrochen.
• wird die Wäsche abgekühlt: die Kontrolleuchte „Kaltluft“ leuchtet.

Macle

■ Den Behälter beim Herausziehen mit beiden Händen festhalten.

■ Den Verschluss öffnen und das Kondenswasser ausleeren.
■ Den entleerten Behälter bis zum spürbaren Einrasten einschieben.

Kondenswasser darf nicht getrunken werden. Möglich sind gesundheitsschädigende Folgen für Menschen oder Tiere.

Sie können Kondenswasser im Haushalt verwenden, z. B. für Dampfbügel-eisen oder Luftbefeuchter.

Dabei beachten:

Das Kondenswasser vorsichtshalber durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Wärmetauscher reinigen

Gerät vom Netz trennen.

Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr, bei häufiger Nutzung spätestens nach ca. 100 Trockengängen, und reinigen Sie ihn wenn nötig.

■ Die abnehmbare Klappe beim Öffnen festhalten und zur Seite legen.

■ Verschlussknebel des Deckels senkrecht nach unten stellen.

■ Nehmen Sie den Deckel heraus.

■ Stellen Sie beide Knebel am Wärmetauscher senkrecht.

■ Ziehen Sie den Wärmetauscher heraus.

■ Reinigen Sie den Wärmetauscher an der Vorder- und Rückseite.

Die Dichtungsgummis an Vorder- und Rückseite vorsichtig aber gründlich abwischen.

■ Reinigen Sie den Wärmetauscher an beiden Längsseiten.

■ Den Wärmetauscher zum Abtropfen mit der Längsseite auf ein Handtuch stellen.

■ Den Wärmetauscher wieder richtig einsetzen (siehe Abbildung oben links).

■ Beide Knebel waagerecht stellen. Den festen Sitz überprüfen. Dazu: den Wärmetauscher nach vorn ziehen.

■ Setzen Sie den Deckel wieder ein und überprüfen Sie ebenfalls den festen Sitz. Sonst kann Wasser aus dem Gerät laufen.

■ Die Klappe richtig einsetzen und schließen.

Was tun, wenn ... ?

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was tun, wenn . . . ? Ursache . .	. Behebung . . .
... die Trommel sich nach dem Einschalten nicht dreht?	Eventuell ist eine falsche Reihenfolge beim Einschalten die Ursache.	Wiederholen Sie das Einschalten (Kapitel „So trocknen Sie richtig“).- Ist der Netzstecker einge-steckt?- Ist die Tür richtig geschlossen?- Wurde die Taste „I-Ein/0-Aus“ gedrückt?- Wurde die Taste „START“ gedrückt?- Haben die Sicherungen der Hausinstallation beim Einschalten des Gerätes ausgelöst? Wenn ja, informieren Sie den Kunden-dienst.
... Wäschestücke aus synthetischen Fasern nach dem Trocknen statisch aufgeladen sind?		Beim nächsten Waschen ein Weichspülmittel im letzten Spülgang zugeben. Die statische Aufladung kann so vermindert werden.
... die Wäsche eventuell un-zureichend getrocknet wurde?	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Trocknen ein geeignetes Programm.
... sich Flusen bilden?	Durch das Trocknen lösen sich Flusen, die sich hauptsächlich durch den Abrieb während des Tragens und Waschens auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluss auf die Lebensdauer der Textilien. Das haben Forschungsinstitute ermittelt.
Was tun, wenn . . . ? Ursache . . .	Behebung . . .
. . . der Trockenvorgang sehr lange dauert?	Die Be- und Entlüftung reicht nicht aus (z. B. weil der Aufstellraum sehr klein ist). Dadurch kann die Raumtemperatur stark gestiegen sein.	Beim Trocknen Tür / Fenster öffnen, damit Luft nachströmt.
	Das Lüftungsgitter unter der Tür ist zugestellt.	Eventuelle Gegenstände entfernen, die das Lüftungs-gitter unter der Tür zustellen.
	Die Luftwege sind verstopft.	— Reinigen Sie die Flusensiebe, die sich in der Tür-Halterung und in der Einfüllöffnung befinden.— Wärmetauscher reinigen.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie die Wäsche im Waschautomaten mit möglichst hoher Drehzahl.
. . . sich am oberen Rand der Einfüllöffnung Wassertropfen gebildet haben?	Ein doppeltes Filtersystem mit zweifacher Abdichtung verhindert weitgehend die Ablagerung betriebstörender Flusen im Wärmetauscher. Aufgrund dieser Abdichtung kann es gelegentlich zur Kondenswasserbildung kommen.	Wäschestücke, die durch das Herausnehmen mit den Wassertropfen in Berührung kommen, sind nach wenigen Minuten wieder trocken.
. . . nach der Reinigung des Wärmetauschers Wasser aus dem Gerät läuft?	Die Kondenseinrichtung ist nicht richtig verschlossen.	Den festen Sitz des Wärmetauschers und des Deckels der Kondenseinrichtung überprüfen, erneut verschließen.
. . . die Trommelbeleuchtung nicht leuchtet?	Sie leuchtet nur, wenn das Gerät eingeschaltet ist. Eventuell ist die Glühlampe defekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
. . . Sie die Tür bei Stromausfall öffnen müssen?		Tür öffnen: siehe am Ende dieses Kapitels.
Prüf- und Störungsmeldungen, die durch Kontrollleuchten angezeigt werden:
Was tun, wenn . . . ? Ursache . .	Behebung . .
. . . die Kontrollleuchte „Trocknen“ blinkt?	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab.	Das ursprünglich gewählte Programm einstellen: die Kontrolleuchte erlischt.
. . . die Kontrollleuchte „Knitterschutz/Ende“ blinkt?	Eventuell liegt eine Störung vor.	— Gerät aus- und einschalten.— Programm wählen und starten.
	Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen beinträchtigen die Funktionsfähigkeit des Gerätes (gefrorenes Kondenswasser).	— Stellen Sie das Gerät in einem wärmeren Raum auf.
		Blinkt die Kontrollleuchte erneut, liegt ein technischer Defekt vor. Informieren Sie den Kundendienst.
. . . die Kontrollleuchte „Behälter entleeren“ leuchtet?	Der Kondenswasserbehälter ist voll.	— Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus und entleeren Sie das Kondenswasser. Überprüfen Sie den festen Sitz des Kondenswasserbehälters.
. . . die Kontrollleuchte „Luftweg reinigen“ leuchtet?	Die Flusensiebe sind verstopft.	— Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus.— Reinigen Sie die Flusensiebe nach jedem Trocknen (Kapitel „Reinigung und Pflege“).
	Es kann eventuell der Wärmetauscher verstopft sein, weil er seit längerer Zeit nicht gereinigt wurde.	— Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus.— Bitte beachten Sie, dass von Zeit zu Zeit der Wärmetauscher gereinigt werden muss (Kapitel „Reinigung und Pflege“).
. . . das Programm abgebrochen wird und die Kontrollleuchte „Knitterschutz/Ende“ leuchtet?	Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm trocknen.

Die Trommelbeleuchtung leuchtet nicht:

Glühlampe auswechseln

■ Öffnen Sie die Tür.

Zum Auswechseln der Glühlampe den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten.

Achten Sie auf den festen Sitz der Kappe. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluss verursachen.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Kundendienst beziehen.

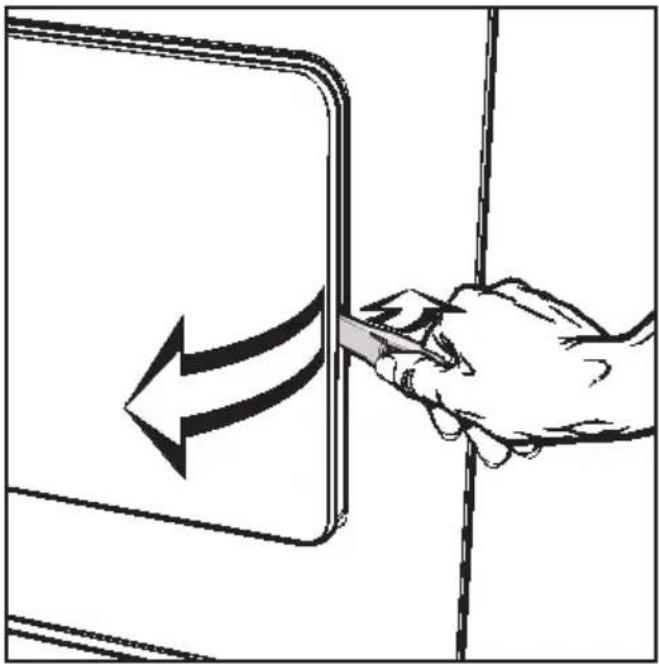

Tür öffnen bei Stromausfall

Miko

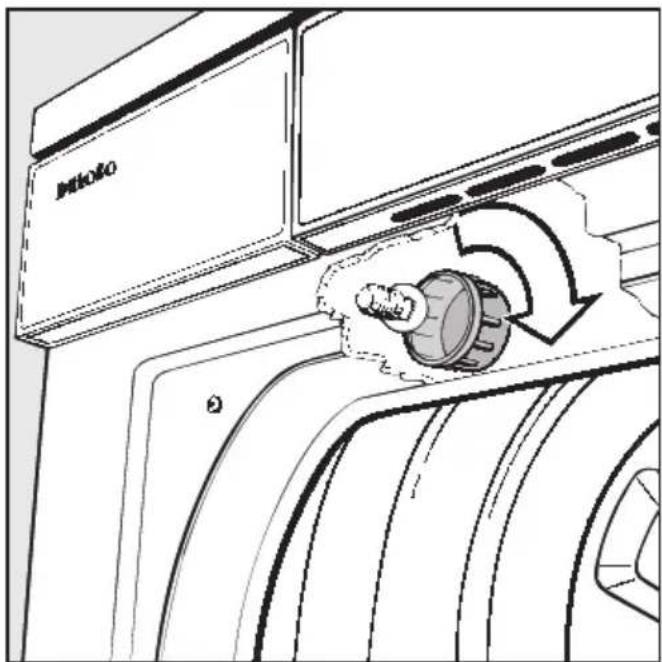

■ Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trockners) ab.
■ Tauschen Sie die Glühlampe aus.

Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.

■ Kappe einsetzen und festschrauben.

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie

– Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst unter der Telefonnummer:

D 0800 22 44 666

A Salzburg [phone] (0662) 8584-322

Wien (01) 68095-300

L49711-20

4 97 11-22

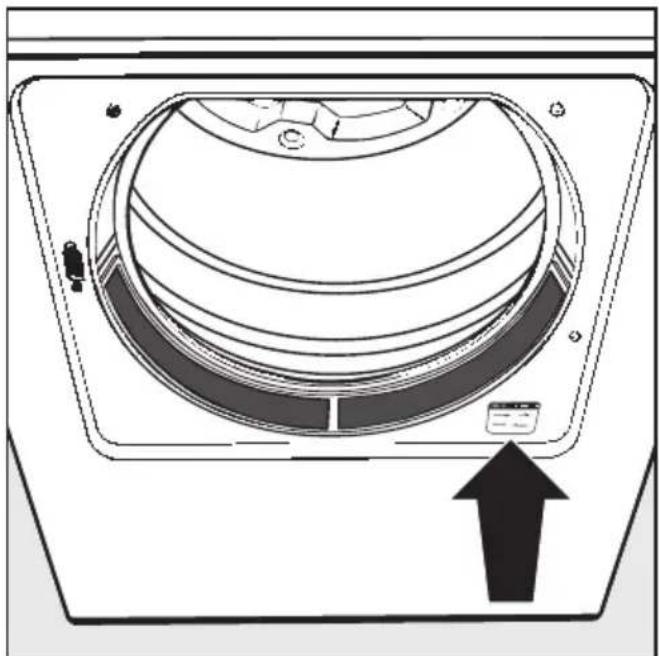

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (PC)

Die auf der Bedienungsblende mit "PC" gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.

Der Trockner muss lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt nachteilig auswirken.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Das Lüftungsgitter unterhalb der Tür darf auf keinen Fall zugestellt werden. Eine ausreichende Kühlluftzufuhr ist sonst nicht gewährleistet.

Aufstellungsort

Unterbau unter eine Arbeitsplatte in einer Küchenzeile

Ein Unterbausatz* ist erforderlich.

- Der Gerätedeckel muss durch ein Abdeckblech ersetzt werden. Die Montage des Abdeckbleches ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich und darf nur von einer autorisierten Fachkraft durchgeführt werden.

- Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.

Durch den Unterbau kann es zu einer Verlängerung der Laufzeit kommen.

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Waschautomaten möglich. Dazu ist ein Zwischenbausatz* erforderlich.

Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder Kundendienst erhältlich.

Kondenswasserablauf

Das Kondenswasser kann direkt abgeleitet werden, wenn Ablaufmöglichkeiten vorhanden sind (z. B. Waschbecken, Waschbecken-Siphon oder Bodenablauf).

Maximale Abpumplänge: 3,00 Meter Maximale Abpumphöhe: 1,00 Meter

Folgende Zubehörteile liegen bei:

• Ablaufschlauch 2 m
• Schlauchbügel
• Tülle für den Ablaufschlauch
  – Schlauchschelle

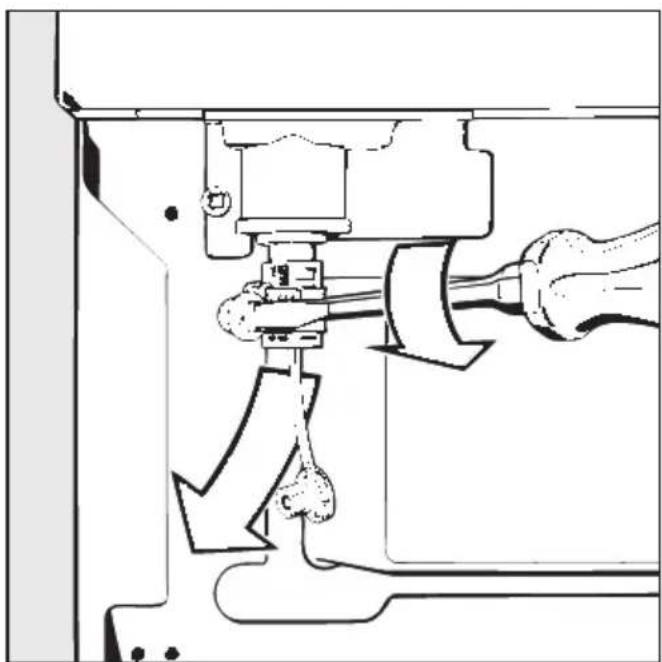

■ Schrauben Sie an der Geräterückseite die Schlauchschelle vom Ablaufstutzen ab.
■ Ziehen Sie den Gummiverschluss ab.

■ Schieben Sie den Ablaufschlauch auf den Stutzen.
■ Den Ablaufschlauch mit der Schlauch- schelle gut befestigen.
■ Der Ablaufschlauch muss knickfrei verlegt werden!

Aufstellen

Der Trockner ist mit einer Rücklaufsicherung versehen, damit kein Wasser in das Gerät zurückfließt.

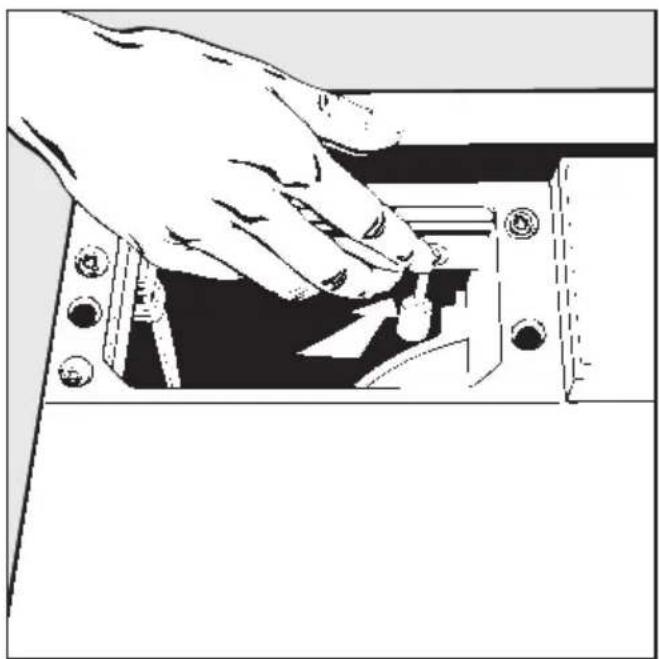

■ Verschließen Sie die Wasserführung zum Kondenswasserbehälter mit dem Unterteil des Gummiverschlusses. Das Verschlussstück muss dabei nach hinten zeigen, damit der Kondenswasserbehälter problemlos eingeschoben werden kann.

Anschluss am Waschbecken-Siphon

■ Schieben Sie die Schlauchschelle (1) und die Rändelmutter des Waschbecken-Siphons (2) über den Ablaufschlauch.
■ Die Tülle (3) in den Ablaufschlauch stecken.
■ Schrauben Sie den Ablaufschlauch mit der Rändelmutter am Siphon fest.
■ Ziehen Sie die Schlauchschelle direkt hinter der Rändelmutter fest.

Der Trockner ist mit einer Wechselstrom-Anschlussleitung (ca. 2 m lang) und Schuko-Stecker, anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o.ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programme Füll-	menge	Endschleuderstufe(im Haushalts-waschautomaten)	Energie Trockenzeit(einschl. Abkühlzeit)
				(2)	16 A (2)
KOCH-/BUNTWÄSCHE
Extratrocken	5 1200	14001600	3,403,303,00	1029989	848174
Schranktrocken +	5 1200	14001600	2,902,752,45	928879	747164
Schranktrocken^(1)	5 800	(70 % Restfeuchte) 3,50 109 88
Schranktrocken	5 1200	14001600	2,752,602,35	888577	716862
Bügelfeucht ^(1)	5 800	(70 % Restfeuchte) 2,85 91 74
Bügelfeucht ^5 1200		14001600	2,101,951,65	676657	575447
Mangelfeucht	5 1200	14001600	1,701,551,25	585547	474438
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000	(50 % Restfeuchte) 1,30 52 44
Bügelfeucht	2,5	1000 1,15	48 40
Sonderprogramme
Finish Wolle	1	-	0,20	3	3
Glätten	2,5	-	0,30	8	8

(1) Prüfprogramm nach EN 61121.
(2) Absicherung siehe Typenschild.
Werte ermittelt nach Norm EN 61121.

Unterschiedliche Textilarten, die Beladungsmenge, die Restfeuchte nach dem Schleudern und Schwankungen im Stromnetz können zu Veränderungen der angegebenen Werte führen.

Höhe.

Breite ....

Tiefe ....

Gewicht ....

Trommelvolumen ....

Maximale Beladungsmenge .....

Fassungsvermögen des

Kondenswasserbehälters .....

Maximale Abpumphöhe. . . . . . . . . .

Maximale Abpumplänge .....

Anschlussspannung ....

Anschlusswert ....

Absicherung.

Energieverbrauch.

Erteilte Prüfzeichen ....

850 mm (verstellbar +10/- 5 mm)

595 mm

600 mm (einschließlich Wandabstand)

52 kg

103 |

5 kg Trockenwäsche

ca. 4 |

1 m

3 m

} siehe Typenschild

siehe Kapitel „Verbrauchsdaten“

Funkschutz, VDE

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de

T-Online *6 38 00#
