BEDIENUNGSANLEITUNG T 643 MIELE
Gebrauchsanweisung Ablufttrockner T 643
Lesen Sie unbedingt die Gebrauchs-
anweisung vor Aufstellung -
Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 704 031
Inhaltsverzeichnis
Gerätebeschreibung 4
Ihr Beitrag zum Umweltschutz 6
Sicherheitshinweise und Warnungen 7
Kurzanweisung....10
Wäsche-Hinweise 11
So trocknen Sie richtig
Tips zum Energiesparen 12
① Gerät einschalten und Wäsche einfüllen 12
2 Programm wählen 13
③ Zusatzfunktion(en) wählen 13
4 Programm starten.... 13
⑤ Nach dem Trocknen. 14
Zusatzfunktionen
E-Spar 15
Kurz 15
Schonen 15
Summer 15
Programm-Übersicht 16
Programm ändern 18
Elektronische Schlossfunktion.... 19
Programmierfunktionen
Übersicht 20
Korrektur des Trockengrades. 20
Memory-Funktion 20
Knitterschutz 20
Aufrufen und Abspeichern. 21
Reinigung und Pflege
Flusensieb 22
Trockner 22
Störungshilfen
Was tun, wenn ... ? 23
Kundendienst
Reparaturen 27
Programmaktualisierung (PC) 27
Aufstellen 28
Installation der Abluftleitung. 29
Berechnen der Abluftleitung 30
Elektroanschluss 35
Verbrauchsdaten 36
Technische Daten 37
Gesamtübersicht


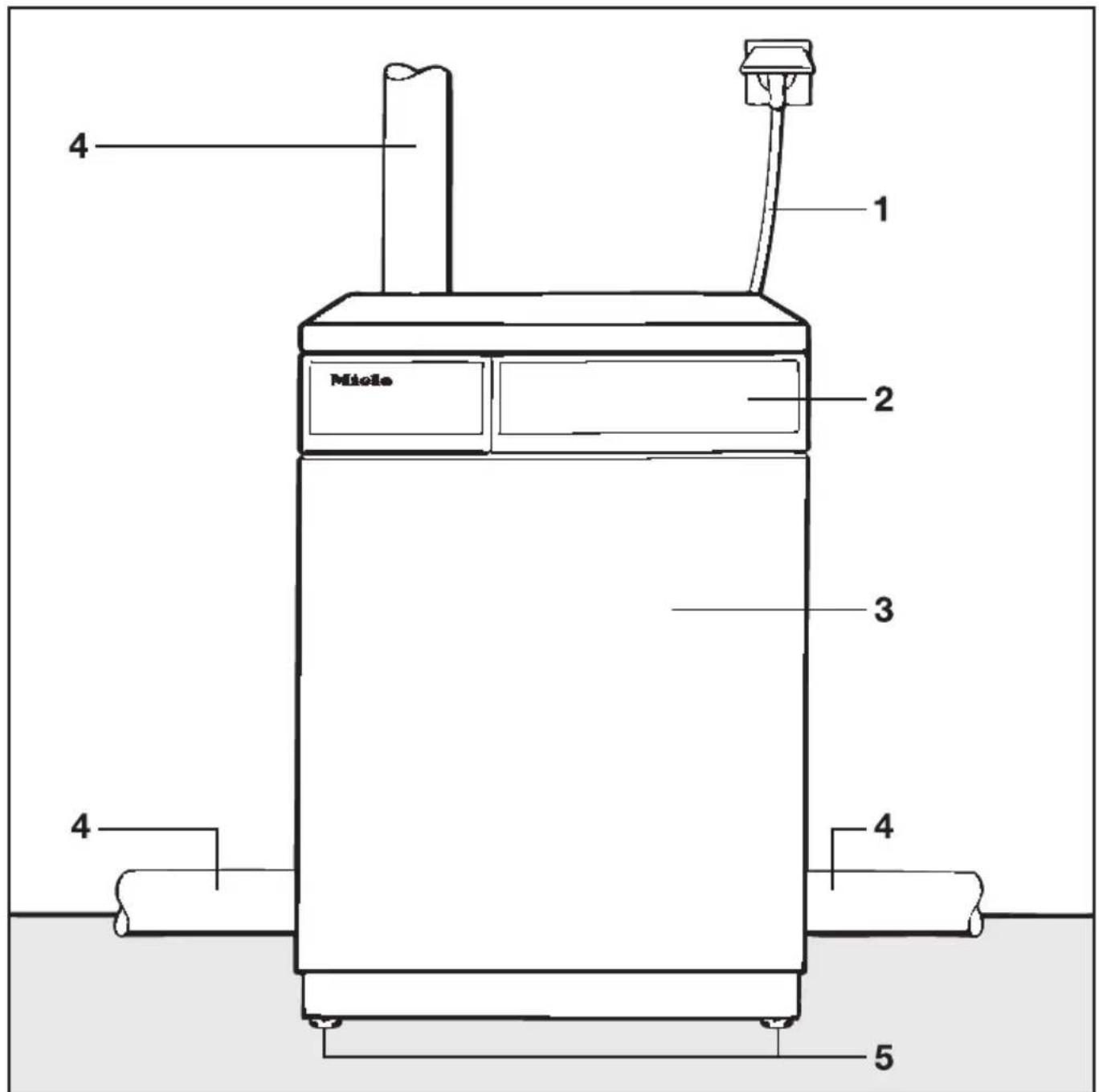

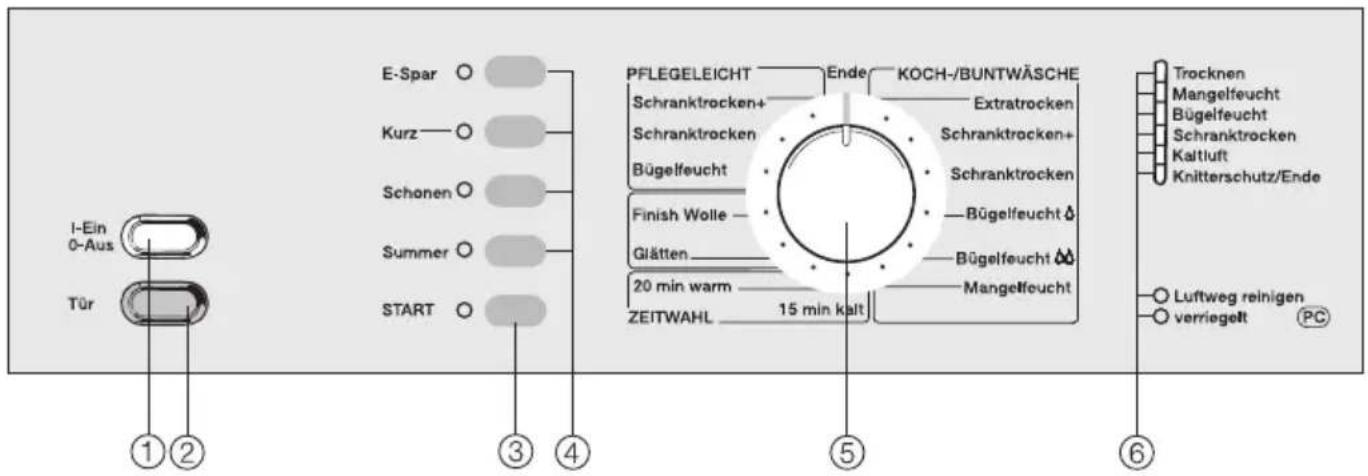

Miole 1 2 3 4 4 4 51 Netzanschlussleitung
2 Bedienungsblende
3 Tür
4 Abluftanschluss (hinten werkseitig geöffnet)
5 Vier höhenverstellbare Schraubfüße
Bedienungsblende
zum Ein- und Ausschalten / Programm abbrechen. Bei eingeschaltetem Gerät wird die Trommel beleuchtet, wenn Sie die Tür öffnen.
②Taste „Tür“
zum Öffnen der Tür / Programm abbrechen. Diese Taste rastet nicht ein.
③Taste „START“
zum Starten des Trockenprogramms. Die Kontrollleuchte:
- blinkt, wenn das Programm gestartet werden kann;
– leuchtet nach Programmstart.
④Tasten für Zusatzfunktionen
Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet
⑤Programmwähler
kann rechts- oder linksherum gedreht werden.
Die Ringbeleuchtung erlischt in folgenden Fällen:
- wenn einige Minuten nach dem Einschalten keine Programmwahl oder kein Programmstart erfolgte.
– einige Minuten nach Programmende.
⑥Programmablauf- und Prüf-Kontrollleuchten
die Prüf-Kontrollleuchten sind im Kapitel „Störungshilfe“ erläutert.
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.
Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Bewahren Sie diese Gebrauchs-anweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trockner-geeignet ausgewiesen sind.
Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Technische Sicherheit
Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden.
Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
Das Gerät entspricht den vorge- schriebenen Sicherheitsbestimmun- gen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Her- steller keine Haftung übernimmt. Repara- turen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.
Vergiftungsgefahr durch Rücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z. B. durch:
- unverschließbare Belüftungsöffnungen in der Außenwand oder
- Fensterschalter - der Trockner lässt sich nur bei geöffnetem Fenster einschalten.
Den gefahrlosen Betrieb sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.
Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Im Fehlerfall oder bei der Reinigung und Pflege ist das Gerät nur dann elektrisch vom Netz getrennt, wenn:
- der Netzstecker des Gerätes gezogen ist oder
– die Sicherung der Hausinstallation ausgeschaltet ist oder
– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Gerä- te stellen.
Gebrauch
Der Einbau und die Inbetriebnahme dieses Gerätes an nicht stationären Aufstellungsorten dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, gefährden die Funktionsfähigkeit des Gerätes.
Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist.
Die Ausblasluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgesaugt wird.
Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden:
- dass Kinder sich auf die Tür lehnen und den Trockner zum Kippen bringen.
- dass Kinder versuchen, in den Trockner zu krabbeln oder Gegenstände darin zu verstecken.
Brandgefahr besteht bei Textilien, die:
– Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten;
– mit feuergefährlichen Reinigungsmitteln behandelt sind;
- mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind;
– mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen;
– mit Fetten oder Ölen verschmutzt sind.
Benutzung von Zubehör
Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
Vor der Entsorgung des Altgerätes
Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die
Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Gerät betrieben wird.
Kurzbeschreibung
Die Programme werden durch Drehen des Programmwählers eingestellt und können per Tastendruck mit Zusatzfunktionen ergänzt werden.
Der Programmstart erfolgt nach Drücken der Taste „START“.
Die Kontrollleuchten der Programmablaufanzeige (rechts auf der Bedienungsblende) informieren über den Programmablauf.
Das Sensitiv-Trocknungssystem gleicht automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.
Die Novotronic-Steuerung misst die Wasserleitfähigkeit, registriert den Leitwert und kompensiert die Unterschiede für immer gleiche Restfeuchtewerte.
Die Reversierautomatic sorgt für ein abwechselndes Links- und Rechtsherumdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.
Nach Erreichen des gewünschten Trockengrades wird die Wäsche abgekühlt.
Am Programm-Ende schließt sich der „Knitterschutz“ an: die Trommel dreht sich in kurzen Intervallen. So werden Liegefalten in der Wäsche vermieden.
Sie können zusätzlich Programmierfunktionen aktivieren, um das Gerät widerrufbar an Ihre individuellen Bedürfnisse anzupassen.
Lesen Sie bitte zuerst die Kapitel „Sicherheitshinweise und Warnungen“ und „So trocknen Sie richtig“.
Sie können die mit Zahlen (1, 2, 3...) gekennzeichneten Bedienschritte als Kurzanweisung nutzen.
①Gerät einschalten und Wäsche einfüllen
■ Zum Einschalten Taste „I-Ein/0-Aus“ drücken.
■ Taste „Tür“ drücken und Tür öffnen.
■ Wäsche gut aufgelockert in die Trommel legen.
■ Tür mit leichtem Schwung schließen - nicht zudrücken.
②Programm wählen
■ Programmwähler auf die gewünschte Trockenstufe drehen.
③ Zusatzfunktion(en) wählen
■ Eventuell Zusatzfunktionen durch Tastendruck ein- oder ausschalten.
4Programm starten
■ Taste „START“ drücken.
⑤Nach dem Trocknen
Programmende: die Kontrollleuchte „Knitterschutz/Ende“ leuchtet.
■ Drücken Sie die Taste „Tür“ zum Öffnen und entnehmen Sie die Textilien.
■ Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.
Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.
Die Symbole bedeuten:
☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur (zusätzl. Taste „Schonen“ drücken)
☒ = nicht maschinell trocknen
☐ = maschinelles Trocknen möglich
Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:
Koch-/Buntwäsche und Pflegeleichtes in entsprechenden Programmen mit gewünschter Trockenstufe trocknen (siehe Kapitel „Programm-Übersicht“).
Empfindliche Textilien, z. B. aus Acryl, im Programm „Pflegeleicht“ mit der Zusatzfunktion „Schonen“ trocknen.
Diese Textilien sollten Sie nicht trocknen:
– Wolle und Wollgemische, neigen zum Verfilzen und Schrumpfen. Ausnahme: Sonderprogramm „Finish Wolle”.
– daunengefüllte Textilien*, das innere Feingewebe neigt je nach Qualität zum Schrumpfen.
– reine Leinengewebe ^* ,
nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst „aufrauen”.
* Ausnahme: Sonderprogramm „Glätten“.
Tipps zum Trocknen der Textilien:
Gewirkte Textilien (z. B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appre-tureffekt jedoch die doppelte Menge Stärke.
Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe (z. B. bei Oberhemden und Blusen) zu.
Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm „Pflegeleicht Bügelfeucht”.
Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Gefahr, dass diese Textilien abfärben.
Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel „Programm-Übersicht“ aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.
Tipps zum Energiesparen
■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuder-drehzahl ausschleudern.
So sparen Sie beim Trocknen ca.
30 % Energie und Zeit, wenn Sie z. B.
mit 1600 U/min. statt mit 800 U/min.
schleudern.
- Nutzen Sie für das jeweilige Trocken-Programm die volle Trommel-Beladung – ohne die Trommel über- oder unterzubeladen (Kapitel „Programm-Übersicht“). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.
- Sortieren Sie die Textilien vor, soweit dieses möglich ist:
- nach Faser-/Gewebeart,
- nach gewünschtem Trockengrad,
- nach gleicher Größe und gleicher Restfeuchte nach dem Schleudern. So erhalten Sie ein gleichmäßiges Trocknungsergebnis.
■ Sorgen Sie für gute Raumbelüftung.
①Gerät einschalten und Wäsche einfüllen
■ Knöpfen Sie Bett- und Kissenbezüge zu, damit keine Kleinteile hineingelangen.
■ Schließen Sie Reißverschlüsse und binden Sie Textilgürtel und Schürzenbänder zusammen.
■ Drücken Sie die Taste „l-Ein/0-Aus“.
■ Drücken Sie die Taste „Tür“ und öffnen Sie die Tür.

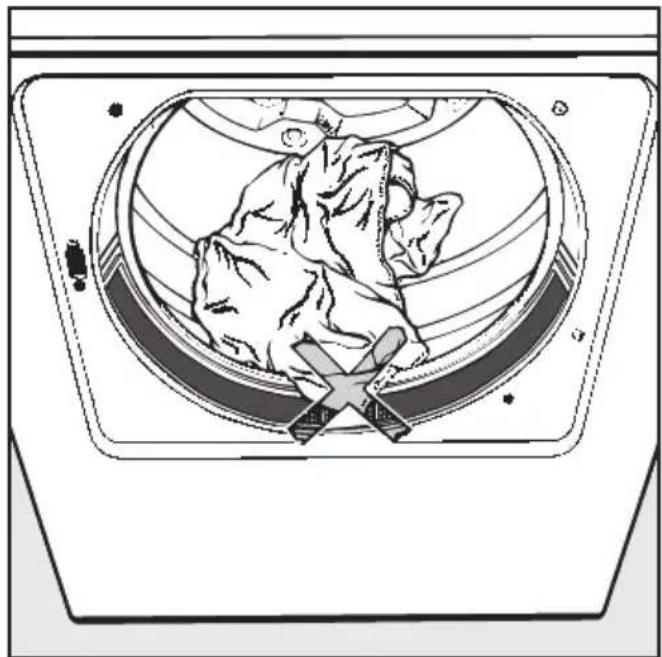

Vor dem Trocknen sind Dosierhilfen, z. B. Säckchen, Kugeln aus der Wäsche zu entfernen. Diese Teile können beim Trocknen schmelzen und das Gerät und die Wäsche beschädigen.
■ Legen Sie die Wäsche gut aufge-lockert in die Trommel.
Vermeiden Sie das Überladen der Trommel. Die Wäsche wird sonst strapaziert und das Trocknungs- ergebnis beeinträchtigt.
■ Schließen Sie die Tür mit einem leichten Schwung - nicht zudrücken.
Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.
②Programm wählen

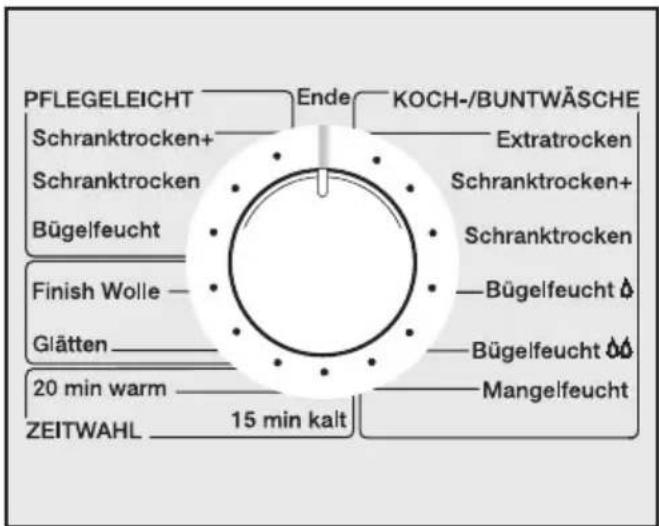

Die Programme sind im Kapitel „Programm-Übersicht“ erläutert.
KOCH-/BUNTWÄSCHE; PFLEGE-LEICHT; Finish Wolle; Glätten:
Die Programmdauer wird durch die Programmelektronik vorgegeben.
ZEITWAHL:
Die Programmdauer ist immer gleich.
③Zusatzfunktion(en) wählen


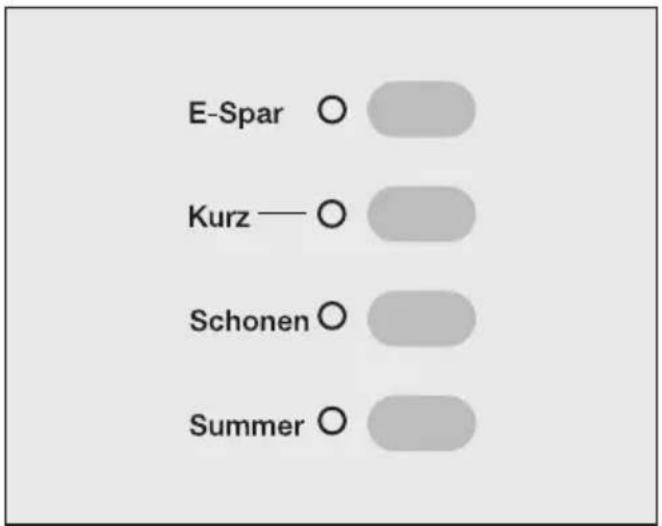

E-Spar O Kurz — O Schonen O Summer O■ Zusatzfunktionen können Sie ein- oder ausschalten.
Die Zusatzfunktionen sind im Kapitel „Zusatzfunktionen“ erläutert.
④Programm starten
■ Taste „START“ drücken.
Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.
Hinweis zur Memory-Funktion:
Ist die Memory-Funktion aktiv, werden die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen gespeichert. Es leuchten zu einem Programm die Kontrollleuchten der Zusatzfunktionen.
Hinweise zur Memory-Funktion im Kapitel „Programmierfunktionen“.
Kontrollleuchte „Luftweg reinigen“
Diese Kontrollleuchte zeigt an, dass das Gerät nicht optimal oder nicht wirtschaftlich arbeitet.
Die Gründe für diese Prüfmeldung können sein:
– das Flusensieb in der Tür ist verstopft;
– die Abluftleitung oder die Ausblasöffnung sind verstopft;
– die Abluftleitung ist sehr lang (Hinweise zu Länge und Querschnitt der Abluftleitung im Kapitel „Installation der Abluftleitung“).
Können Sie die Abluftleitung nicht verkürzen, so erinnert Sie die Kontrollleuchte „Luftweg reinigen“ daran, dass nach jedem Trockengang das Flusensieb gereinigt werden muss.
Die Kontrollleuchte „Luftweg reinigen“ wird vor dem Programmstart nur gelöscht, wenn der Trockner mit der Taste „I-Ein/0-Aus“ ausgeschaltet wurde.
⑤Nach dem Trocknen
Wenn das Trocken-Programm beendet ist leuchtet die Kontrollleuchte „Knitterschutz/Ende“.
■ Drücken Sie die Taste „Tür“ zum Öffnen.
■ Entnehmen Sie die Textilien.
■ Kontrollieren Sie, ob die Trommel leer ist.
Bleiben Textilien in der Trommel, könnten sie beim nächsten Trocknen Schaden durch Übertrocknen nehmen.
■ Entfernen Sie nach jedem Trocknen die Flusen vom Sieb aus der Tür-Halterung (siehe Kapitel „Reinigung und Pflege“).
Nach jedem Trocknen die Tür schließen und das Gerät ausschalten.
- Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.
E-Spar
Kurz —
Schonen
Summer
■ Zusatzfunktionen können Sie vor dem Programmstart durch Drücken der jeweiligen Taste ein- oder ausschalten.
Kontrollleuchte:
- ein = Zusatzfunktion eingeschaltet - aus = Zusatzfunktion ausgeschaltet
Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrollleuchte erlischt beim Loslassen der Taste.
Bei nicht zweckmäßiger Kombination der Zusatzfunktionen (z. B. „Kurz“ und „Schonen“) wird nur die zuletzt gewählte Funktion eingeschaltet.
E-Spar
Für einen reduzierten Energieverbrauch bei höheren Umgebungstemperaturen ab 25°C.
Der Einsparungsefekt lässt sich bei höheren Umgebungstemperaturen (z. B. im Sommer) und maximaler Beladungsmenge erzielen.
Die Programmlaufzeit wird länger.
Kurz
Die Programmlaufzeit wird verkürzt.
– Zum Trocknen unempfindlicher Textilien.
Schonen
Die Temperatur beim Trocknen wird herabgesetzt.
- Für empfindliche Textilien (Pflegesymbol ☐), z. B. aus Acryl.
Die Programmlaufzeit wird länger.
Summer
Nach Programmende ertönt wiederholend ein Signal.
Die Summerlautstärke können Sie verändern:
①Programm wählen.
② Taste „Summer“ solange drücken (die Kontrollleuchte „Summer“ leuchtet), bis die erwünschte Lautstärke eingestellt ist. Die Summertonhöhe ändert sich gleichzeitig.
③ Taste „Summer“ loslassen und Programm starten.
| Programm Wäsche-/Textilart maximale | Beladung(2) | Hinweis |
| KOCH-/BUNTWÄSCHE | |||
| Extratrocken | Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden. | 5 kg Trikotwäsche nichtExtratrocken trocknen – Schrumpfgefahr. | |
| Schranktrocken+ | Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher, Trikotwäsche). | 5 kg – | |
| Schranktrocken^(1) | Gleichartige Textilien aus Baumwolle (Trikotwäsche, Biberbetttücher, Frottierwäsche). | 5 kg Wenn | die Textilien zu feucht sind, Schranktrocken+ wählen. |
| Bügelfeucht Baumwoll- oderLeinengewebe (z. B. Tisch- und Bettwäsche, gestärkte Wäsche oder Ähnliches). | 5 kg – | ||
| Bügelfeucht ^(1) | 5 kg Wenn | die Textilien zu feucht für das Bügeln von Hand sind, Bügelfeucht wählen. | |
| Mangelfeucht | Baumwoll- oderLeinengewebe, die durch Heißmangeln nachbehandelt werden; gestärkte Wäsche. | 5 kg Die Wäsche bis zum Mangeln aufrollen.Damit wird Austrocknen vermieden. | |
| PFLEGELEICHT | |||
| Schranktrocken+ | Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei „Schranktrocken“ nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen). | 2,5 kg Wäsche mindestens30 Sekunden gut anschleudern. | |
| Schranktrocken^(1) | Pflegeleichte Oberhemden; Tischdecken aus Mischgeweben, z. B. Baumwolle/Synthetik. | 2,5 kg | |
| Bügelfeucht | Pflegeleichte Oberhemden, Tischdecken aus Misch-geweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen. | 2,5 kg Wäsche mindestens30 Sekunden gut anschleudern. Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch „Sonderprogramm”) | |
(1) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
(2) Gewicht der Trockenwäsche
| Programm Wäsche-/Textilart maximale | Beladung (2) | Hinweis | |
| ZEITWAHL | |||
| Warmluft | Einzelne Wäschestücke (z. B. Badehandtücher, Badekleidung, Spültücher).Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungs-eigenschaften aufweisen. | 5 kg – | |
| Kaltluft | Textilien, die durchlüftet werden sollen. | 5 kg – | |
| Sonderprogramme | |||
| Pflegeleicht Bügelfeucht | Textilien aus Baumwolle oder Mischgewebe (z. B. Ober-hemden, Blusen) | 1 kg Textilien werden, abhängig von der Textilart, knitterarm getrocknet | |
| Finish Wolle | Wolle-Textilien. 1 kg Wolle-Textilien werden in kurzerZeit aufgelockert und somit flauschiger.Textilien sofort nach Programm-ende entnehmen. Die Textilien werden in diesem Programm nicht fertig getrocknet. | ||
| Glätten | Baumwoll- oder Leinengewebe.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik. | 2,5 kg Programm zur Reduzierung von Knittern nach vorherigem Schleudern.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen. | |
(2) Gewicht der Trockenwäsche
Nach Programmstart werden keine Änderungen der Programmwahl und Zusatzfunktionen akzeptiert.
Wird der Programmwähler nach Programmstart auf ein anderes Programm gestellt, blinkt die Kontrollleuchte „Trocknen“. Der Programmablauf wird nicht beeinflusst. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.
Programm neu wählen
Zuerst das Programm abbrechen:
■ Programmwähler auf „Ende“ drehen. Wenn nur noch die Kontrollleuchte „Knitterschutz/Ende“ leuchtet, ist das Programm abgebrochen.
Dann ein neues Programm wählen:
■ Programmwähler auf die gewünschte Trockenstufe drehen.
■ Eventuell Zusatzfunktionen an- oder abwählen.
■ Taste „START“ drücken.
Nachlegen oder Entnehmen von Textilien
Programm abbrechen:
■ Taste „Tür“ drücken und Tür öffnen.
- Jetzt können Sie z. B. Wäsche nachlegen oder vorzeitig entnehmen.
Weitertrocknen:
■ Tür schließen.
■ Taste „START“ drücken. – Das Programm wird fortgesetzt.
Bei ZEITWAHL-Programmen: nach Stromausfall muss bei Netzwiederkehr das Programm erneut gestartet werden.
Die Schlossfunktion schützt Ihr Gerät vor Fremdbenutzung.
Schlossfunktion einschalten
Gehen Sie wie folgt vor:
① Die Tür ist geschlossen und der Programmwähler steht auf „Ende“.
②Gerät einschalten.
③ Taste „Kurz“ drücken und während der Schritte ④ bis ⑥ gedrückt halten.
4 Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf „KOCH-/BUNTWÄSCHE Schranktrocken“ drehen.
5 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „Ende“ drehen.
6 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „PFLEGELEICHT Bügelfeucht“ drehen.
Die Kontrollleuchte „verriegelt“ blinkt.
⑦ Taste „Kurz“ loslassen.
Die Schlossfunktion ist eingeschaltet.
⑧ Gerät ausschalten.
Schlossfunktion ausschalten
■ Schritte ①-⑦ wiederholen.
Die „verriegelt“-Kontolleuchte erlischt nach Schritt 6.
Übersicht
Mit den Programmierfunktionen können Sie den Trockner Ihren individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben dauerhaft gespeichert, bis Sie diese wieder löschen.
■ Sie können einzelne oder alle Programmierfunktionen einschalten oder ausschalten.
Korrektur des Trockengrades
Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Wenn Sie jedoch die Wäsche etwas trockener wünschen, haben Sie die Möglichkeit, den Feuchtegrad aller Programme etwas herabzusetzen.
Diese Funktion ist werkseitig nicht eingeschaltet.
Ein einzelnes Programm kann nicht geändert werden.
Memory-Funktion
Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.
Die Memory-Funktion ist werkseitig eingeschaltet. Sie kann über diese Programmierfunktion ausgeschaltet werden.
Knitterschutz
Nach Programmende dreht sich die Trommel in Intervallen. Damit werden Knitterfalten in der Wäsche vermieden.
Der Knitterschutz ist werkseitig eingeschaltet. Er kann über diese Programmierfunktion ausgeschaltet werden.
Aufrufen und Abspeichern
Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert.
Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Bedienungsblende erkennbar ist.
Gehen Sie wie folgt vor:
Der Trockner ist ausgeschaltet und die Tür geschlossen.
Der Programmwähler steht auf Position „Ende”.
② Tasten „Schonen“ und „Summer“ gleichzeitig gedrückt halten ...
3 ... den Trockner mit der Taste „I-Ein/0-Aus“ einschalten.
④Alle Tasten loslassen.
5 Jetzt blinken die Kontrollleuchten „Trocknen“ und „Kaltluft“.
6 Drehen Sie den Programmwähler auf eine der folgenden Stellungen:
- KOCH-/BUNTWÄSCHE Extratrocken für die Programmierfunktion „Korrektur des Trockengrades“
- KOCH-/BUNTWÄSCHE Schranktrocken für die Programmierfunktion „Memory-Funktion“
- KOCH-/BUNTWÄSCHE Bügelfeucht △ für die Programmierfunktion „Knitterschutz”
⑦Wenn jetzt die Kontrollleuchte „Mangelfeucht“ leuchtet, ist die angewählte Programmierfunktion aktiv.
8 Durch Drücken der Taste „START“ können Sie die jeweilige Programmierfunktion ein- oder ausschalten:
Kontrollleuchte „Mangelfeucht“
- ein = Programmierfunktion ein
- aus = Programmierfunktion aus.
⑨Wenn Sie eine weitere Programmierfunktion wünschen, wiederholen Sie Punkte ⑥ bis ⑧. Wenn nicht:
10 Abspeichern: Programmwähler auf „Ende“ drehen und den Trockner mit der Taste „I-Ein/0-Aus“ ausschalten.
Programmierfunktionen ausschalten
■ Punkte ① bis ⑩ ausführen.
Kontrolle, ob Programmierfunktionen aufgerufen sind:
■ Punkte ① bis ⑦ ausführen.
■ Trockner ausschalten.
Die Kontrolle ist beendet.
Reinigung und Pflege
Flusensieb
Ein Flusensieb in der Tür fängt anfallende Flusen auf.
■ Reinigen Sie das Sieb nach jedem Trocknen. So verringert sich die Trockenzeit und Sie sparen Energie.

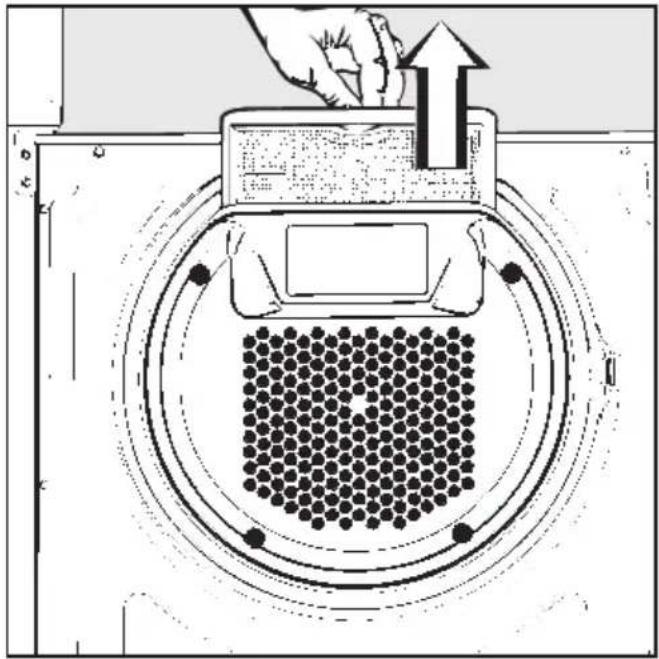

■ Tür öffnen und das Flusensieb aus der Tür-Halterung ziehen.
■ Die Flusen vom Sieb abstreifen (keinen spitzen/scharfkantigen Gegenstand benutzen!).
■ Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste.
■ Das Flusensieb in die Tür-Halterung schieben und die Tür schließen.
Sollte das Flusensieb stark verklebt oder verstopft sein, können Sie es unter fließendem heißen Wasser reinigen.
■ Das Flusensieb gut abtrocknen und einsetzen.
Trockner
Gerät vom Stromnetz trennen.
■ Reinigen Sie ... ... Gehäuse und Bedienungs- blende: mit einem milden Reinigung- mittel oder Seifenlauge; ... Trommel und andere Geräteteile aus Edelstahl: mit einem geeigneten Edelstahl-Putzmittel.
Keine Scheuer- oder Lösemittel, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.
■ Alle Teile mit einem weichen Tuch abtrocknen.
Was tun, wenn ... ?
Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
| Was tun, wenn . . . ? Ursache . . . Behebung . . . | ||
| ... die Trommel sich nach dem Einschalten nicht dreht? | Eventuell ist eine falsche Reihenfolge beim Einschalten die Ursache. | Wiederholen Sie das Einschalten (Kapitel „So trocknen Sie richtig“).- Ist der Netzstecker einge-steckt?- Ist die Tür richtig geschlossen?- Wurde die Taste „I-Ein/0-Aus“ gedrückt?- Wurde die Taste „START“ gedrückt?- Haben die Sicherungen der Hausinstallation beim Einschalten des Gerätes ausgelöst? Wenn ja, informieren Sie den Kunden-dienst. |
| ... Wäschestücke aus synthetischen Fasern nach dem Trocknen statisch aufgeladen sind? | Beim nächsten Waschen ein Weichspülmittel im letzten Spülgang zugeben. Die statische Aufladung kann so vermindert werden. | |
| ... die Wäsche eventuell un-zureichend getrocknet wurde? | Die Beladung bestand aus unterschiedlichen Geweben. | Wählen Sie beim nächsten Trocknen ein geeignetes Programm. |
| ... sich Flusen bilden? | Durch das Trocknen lösen sich Flusen, die sich hauptsächlich durch den Abrieb während des Tragens und Waschens auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluss auf die Lebensdauer der Textilien. Das haben Forschungsinstitute ermittelt. | |
| Was tun, wenn . . . ? Ursache . . | Behebung . . . | |
| . . . der Trockenvorgang sehr lange dauert? | Die Luftzufuhr ist unzureichend (z. B. in einem kleinen Raum). | Während des Trocknens Tür oder Fenster öffnen, damit Luft nachströmen kann. |
| Das Gerät kann nicht ordnungsgemäß die Luft ausblasen. | — Reinigen Sie das Flusensieb, dass sich in Tür-Halterung befindet.— Die Ausblasöffnung kontrollieren, die eventuell blockiert ist. | |
| Die Wäsche war ungenügend ausgeschleudert. | Schleudern Sie die Wäsche im Waschautomaten zukünftig mit möglichst hoher Drehzahl. | |
| . . . die Ringbeleuchtung nicht leuchtet? | Das ist keine Störung. | Siehe Kapitel „Geräte-beschreibung“. |
| . . . die Trommelbeleuchtung nicht leuchtet? | Sie leuchtet nur, wenn das Gerät eingeschaltet ist. Eventuell ist die Glühlampe defekt. | Glühlampe auswechseln: siehe am Ende dieses Kapitels. |
| . . . Sie die Tür bei Stromausfall öffnen müssen? | Tür öffnen: siehe am Ende dieses Kapitels. | |
| Prüf- und Störungsmeldungen, die durch Kontrollleuchten angezeigt werden: | ||
| Was tun, wenn . . . ? Ursache . . | Behebung . . . | |
| . . . die Kontrollleuchte „verriegelt“ nach Einschalten des Gerätes blinkt? | Die Schlossfunktion ist aktiviert. Das Programm kann nicht gestartet werden. | Siehe Kapitel „Elektronische Schlossfunktion“. |
| . . . die Kontrollleuchte „verriegelt“ während des Trocknens leuchtet? | Das ist keine Störung. Sie erlischt | bei Programmende. |
| . . . die Kontrollleuchte „Trocknen“ blinkt? | Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab. | Stellen Sie das ursprünglich gewählte Programm ein: die Kontrollleuchte erlischt. |
| . . . die Kontrollleuchte „Knitterschutz/Ende“ blinkt? | Eventuell liegt eine Störung vor. | — Gerät aus- und wieder einschalten.— Programm wählen und starten. |
| Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, beinträchtigen die Funktionsfähigkeit des Gerätes. | — Stellen Sie das Gerät in einem wärmeren Raum auf. | |
| Bei erneutern Blinken liegt ein technischer Defekt vor. Informieren Sie den Kundendienst. | ||
| . . . die Kontrollleuchte „Luftweg reinigen“ leuchtet? | Wichtig: Den Trockner mit der Taste „I-Ein/0-Aus“ ausschalten. | |
| Der Flusenfilter in der Tür ist verstopft. | Reinigen Sie nach dem beendeten Programm das Flusensieb (Kapitel „Reinigung und Pflege“). | |
| Die Abluftleitung ist verstopft. Kortrollieren Sie Abluftleitung und Ausblasöffnung. | ||
| Die Ausblasöffnung (z. B. Fenstergitter oder Mauerrohr) ist verstopft oder blockiert. | ||
| Die Belüftung ist unzureichend (z. B. in einem kleinen Raum). | Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmt. | |
| . . . die Kontrollleuchte „Luftweg reinigen“ nach dem Reini-gen des Flusenfilters noch immer leuchtet? | Die Abluftleitung ist sehr lang. Beim | Berechnen der Abluftleitung auf Länge und Querschnitt achten! Siehe auch Hinweise im Kapitel „So trocknen Sie richtig“. |
| Bei sehr langer Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen. | ||
| . . . das Programm abgebrochen wird und die Kontrollleuchte „Knitterschutz/Ende“ leuchtet? | Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm trocknen. | |
Die Trommelbeleuchtung leuchtet nicht:
Glühlampe auswechseln
■ Öffnen Sie die Tür.
Zum Auswechseln der Glühlampe den Netzstecker des Trockners ziehen oder die Sicherung der Hausinstallation ausschalten.
Achten Sie auf den festen Sitz der Kappe. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluss verursachen.
Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Kundendienst beziehen.

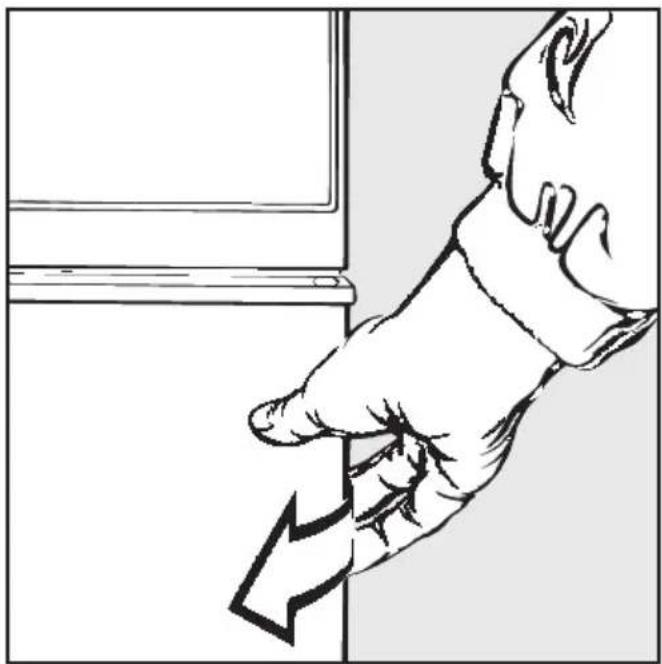

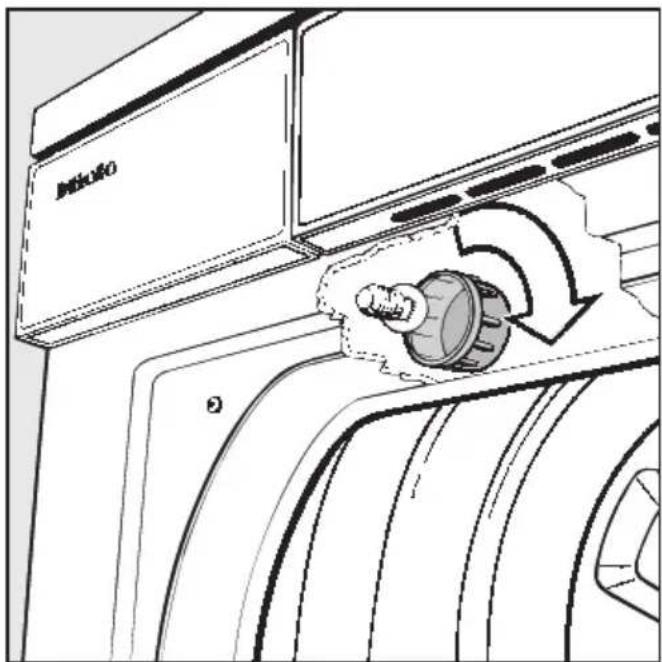

Tür öffnen bei Stromausfall
■ Tauschen Sie die Glühlampe aus.
Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.
■ Kappe einsetzen und festschrauben.
Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie
– Ihren Miele Fachhändler
oder
– den Miele Werkkundendienst unter der Telefonnummer:
D 0800 22 44 666
A Salzburg (0662) 8584-321
(0662) 8584-322
Wien (01) 68095-300
L 4 97 11-20
4 97 11-22
Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild rechts unterhalb der Einfüllöffnung:
Programmaktualisierung (PC)
Die auf der Bedienungsblende mit "PC" gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).
Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.
Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.
Der Trockner muss lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt nachteilig auswirken.

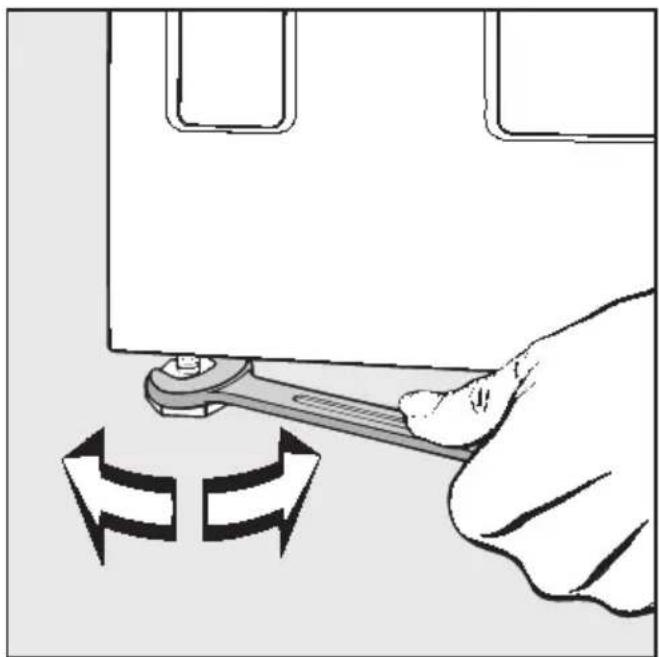

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.
Zwischen Geräteunterseite und Fußboden muss ein Luftspalt von 10 mm gewährleistet sein. Dieser Luftspalt darf auf keinen Fall durch Abschlussleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.
Der Trockner darf nicht untergebaut werden.
Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Waschautomaten möglich. Dazu ist ein Zwischenbausatz* erforderlich.

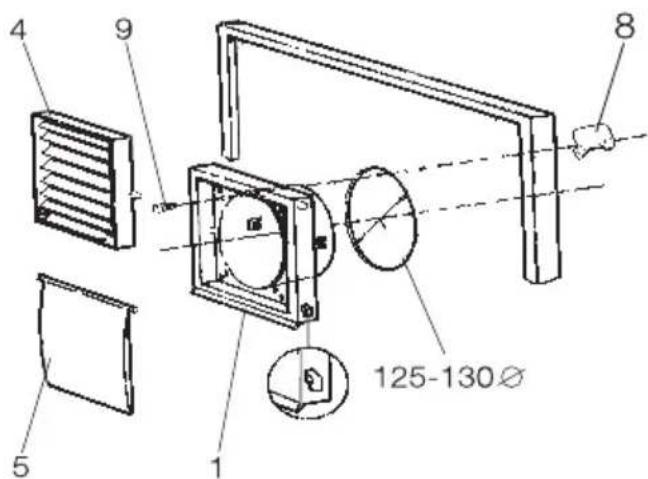

Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder Kundendienst erhältlich.

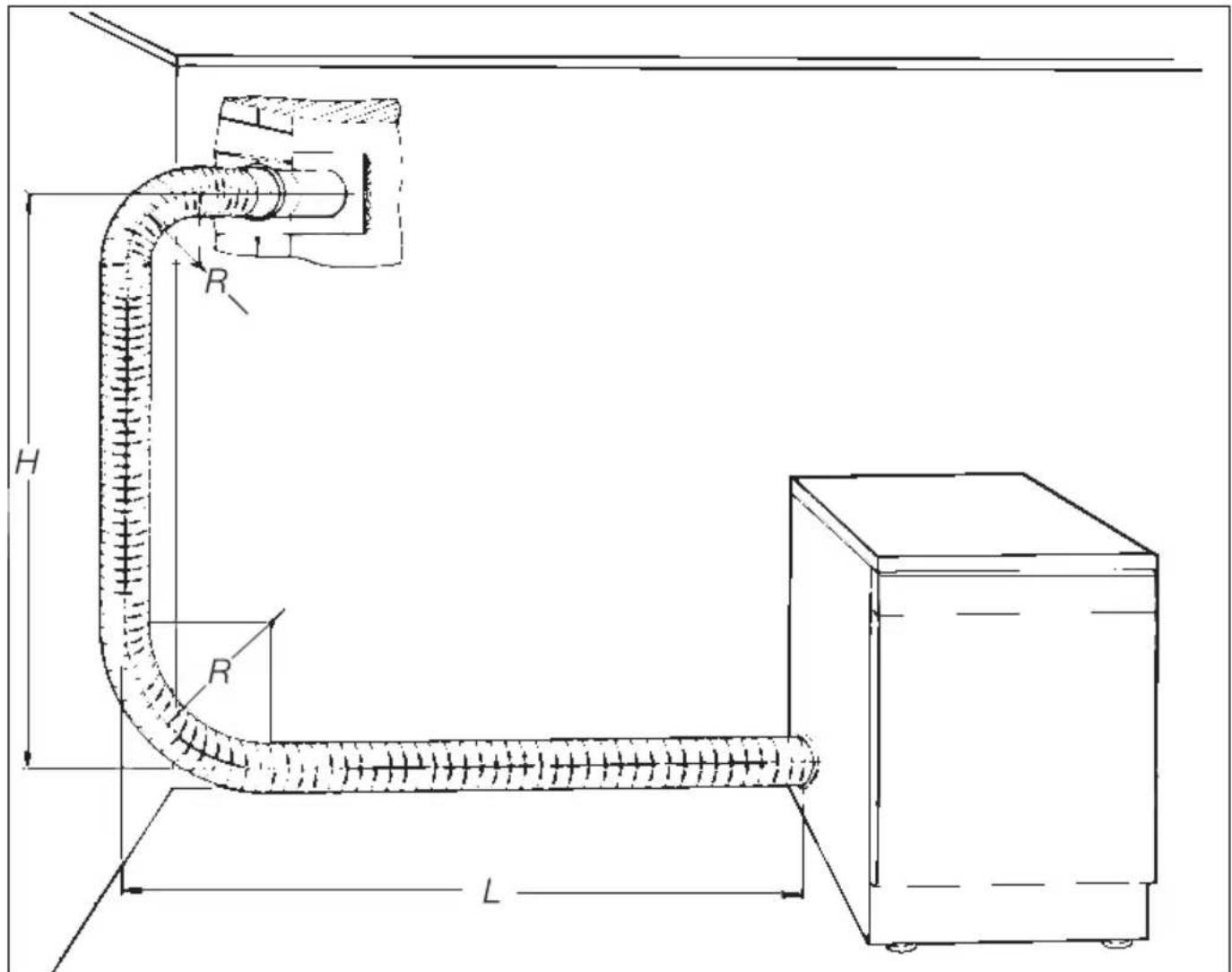

Der Trockner darf nur mit einer Abluftleitung betrieben werden.
Vermeiden Sie bei der Installation:
– lange Abluftleitungen
– eine große Anzahl Bögen
- enge Bögen
So umgehen Sie . . .
... eine niedrige Trockenleistung,
... einen hohen Zeit-/Energiebedarf.
Verwenden Sie für die Installation:
- verzinkte Blechrohre
- Kunststoffrohre
- flexible Rohre
Das Abluftrohr kann installiert werden:
– an der Rückseite (der Anschluss ist werkseitig geöffnet)
- an der linken Seitenwand
- an der rechten Seitenwand
Verlegen Sie das Abluftrohr so, dass feuchte Ausblasluft nicht wieder angesaugt werden kann.
Der Trockner darf nicht an fremdgenutzte Kamine angeschlossen werden.
Vor der Installation darf der Netzstecker nicht eingesteckt sein.
Installation an der linken oder rechten Seitenwand

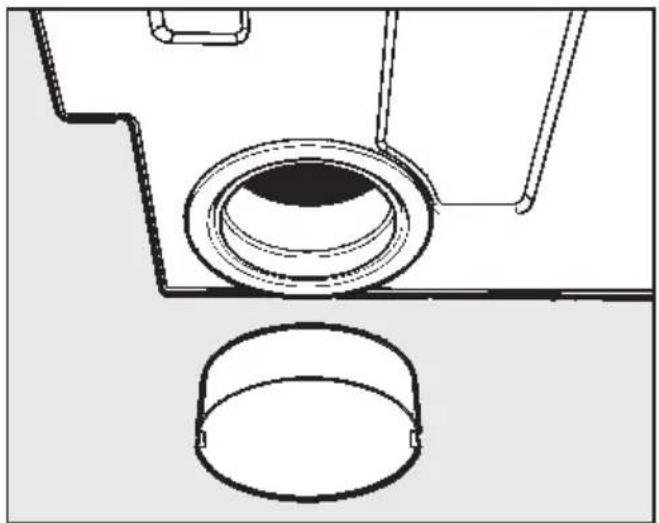

■ Es darf nur die innenliegende Kappe entnommen werden.
■ Verschließen Sie mit dieser Kappe den Anschluss an der Rückseite.
Abluftleitung installieren
Ein Adapter (∅ 100 mm) für die Abluftleitung gehört zum Lieferumfang.
■ Er wird in den Abluftanschluss gesteckt und erleichtert den Anschluss einer flexibelen Abluftleitung.
Berechnen der Abluftleitung
Das Abluftrohr bietet der Ausblasluft einen Reibungswiderstand. Je kürzer und glatter das Rohr ist, desto geringer ist der Widerstand. Das wirkt sich vorteilhaft auf den Zeit- und Energiebedarf beim Trocknen aus.
Zusatzrohrlänge
Bögen, Rückstauklappen oder Mauerrohre bieten größere Widerstände als gerade Rohre. Deshalb wird diesen Bauteilen eine Zusatzrohrlänge zugezählt (siehe Tabelle I).
Gesamtrohrlänge
Die Summe aus der Länge des gera- den Abluftrohres und die Zusatzrohrlän- ge ist die Gesamtrohrlänge.
Rohrdurchmesser
Ein größerer Rohrdurchmesser vermindert den Widerstand. Daher muss mit zunehmender Gesamtrohrlänge auch der Rohrdurchmesser größer werden.
■ Messen Sie die Länge des erforderlichen Abluftrohres aus:
- Anzahl der Bauteile (Tabelle I) und deren jeweilige Zusatzrohrlänge ermitteln. Dabei Umlenkung/Biege-radius beachten.
- Zur Länge der soeben ermittelten Zusatzrohrlänge die Länge des geraden Abluftrohres zuzählen.
- Aus Tabelle II den erforderlichen Rohrdurchmesser ablesen.
Anmerkung:
Trockenzeit und Energieverbrauch bleiben bis zu einer Gesamtrohrlänge von 20 Metern (∅ 100 mm) gleich. Darüber steigen sie geringfügig an. Die Funktion des Trockners wird durch größere Gesamtrohrlängen nicht eingeschränkt, wenn Sie den notwendigen Rohrdurchmesser (Tabelle II) beachten.
Tabelle I
Bauteile Zusatzrohrlänge
| ∅ 100 mm | ∅ 125 mm | ∅ 150 mm | |
| Flexible Rohrbiegung 45° (Biegeradius = 0,25 m) | 0,3 m | 0,3 m | 0,4 m |
| Flexible Rohrbiegung 90° (Biegeradius = 0,25 m) | 0,6 m | 0,6 m | 1,0 m |
| Knie 45° | 0,7 m | 0,8 m | 1,0 m |
| Knie 90° | 2,4 m | 3,3 m | 3,7 m |
| Segment, 2 Rundnähte 45° | 0,7 m | 0,8 m | 0,9 m |
| Segment, 3 Rundnähte 90° | 1,1 m | 1,2 m | 1,4 m |
| Faltenrohrbogen 90° 0,8 m 0,9 m 1,1 m | |||
| Rückstauklappe* 14,3 m | |||
| Mauerrohr* oder Fensteranschluss* mit - Gittereinsatz- Rückstauklappe | 3,8 m1,5 m | ||
| Flachkanal* 11,0 m | |||
| Abluftleitung links/rechts 1,0 m 1,0 m 1,0 m |
(die mit * gekennzeichneten Teile erhalten Sie beim Miele Fachhandel/Miele Kundendienst)
Tabelle II
| Gesamtrohrlänge Rohrdurchmesser | |
| 0 - 20 m | 100 mm |
| 20 - 30 m | 110 mm |
| 30 - 43 m | 120 mm |
| 43 - 60 m | 130 mm |
Für das nachfolgende Beispiel wurde flexibles Abluftrohr vorgesehen. Bei anderen Rohrarten ändern sich die Zusatzrohrlängen gemäß Tabelle I.
Beispiel:
| Seitenanschluss links | 1,00 m |
| Länge (L) | 1,20 m |
| Unterer Radius (R) | 0,50 m |
| Höhe (H) | 1,00 m |
| Oberer Radius (R) | 0,50 m |
| Mauerrohr mit Gitterrahmen | 3,80 m |
| Gesamtrohrlänge | 8,00 m |
Ergebnis:
Ein Rohrdurchmesser von 100 mm ist ausreichend, da die Länge weniger als die gemäß der Tabelle II vorgegebene Länge von 20 m misst.


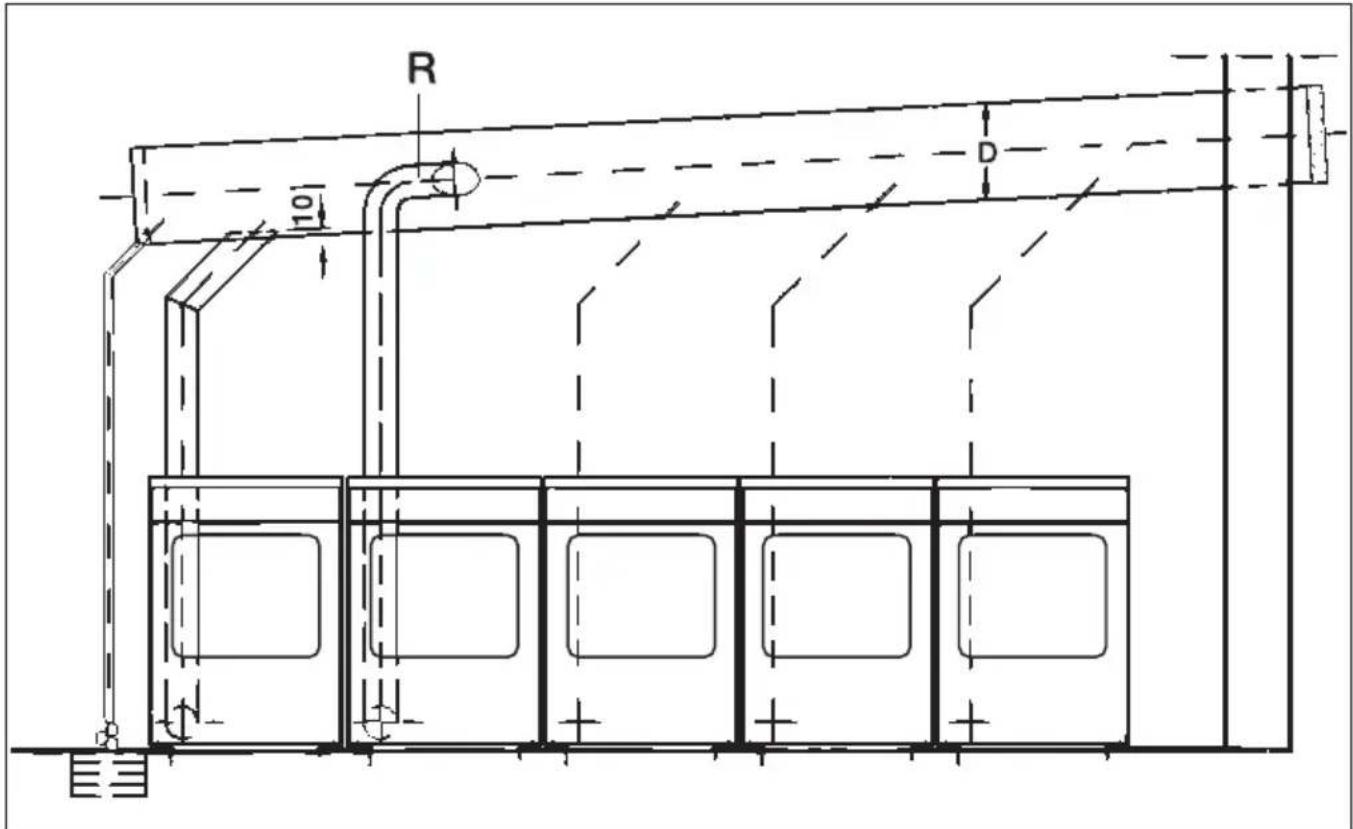

H R R LEmpfehlung bei Mehrfach- installationen:
So vermeiden Sie Geruchsübertragung und Kondenswasserbildung in den nicht betriebenen Trocknern.
Bei Installation von bis zu 5 Geräten an eine Sammelleitung muss der Rohr-durchmesser (D) gemäß Tabelle III vergrößert werden.
Tabelle III
| Anzahl der Geräte | Vergrößerungsfaktor für den Rohrdurchmesser aus Tabelle II |
| 2 | 1,00 |
| 3 | 1,25 |
| 4-5 | 1,50 |


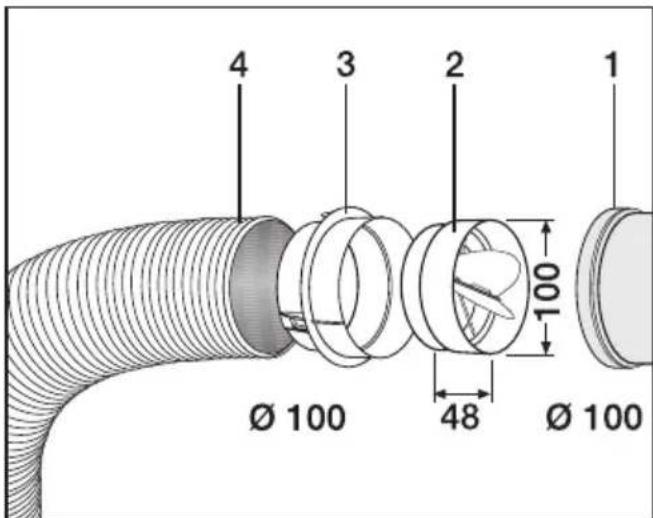

4 3 2 1 Ø 100 48 Ø 100 1001 Anschluss an die Sammelleitung
2 R ückstauklappe*
3 z u s ätzlicher Adapter*
4 Abluftschlauch*
■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.
Die Abluft kann durch ein Mauerrohr oder einen Fensteranschluss direkt ins Freie geführt werden. Diese Teile sind beim Miele Fachhandel / Kundendienst erhältlich.

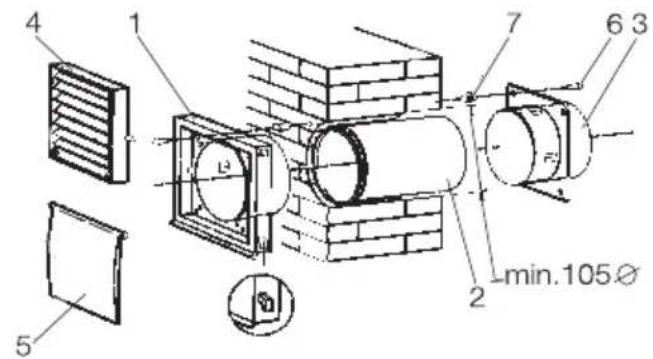

Beispiel: Mauerrohr
- Mauerrohr
- Anschlussstück
- Gitter
- Klappe
- Holzschraube
- Mauerdübel

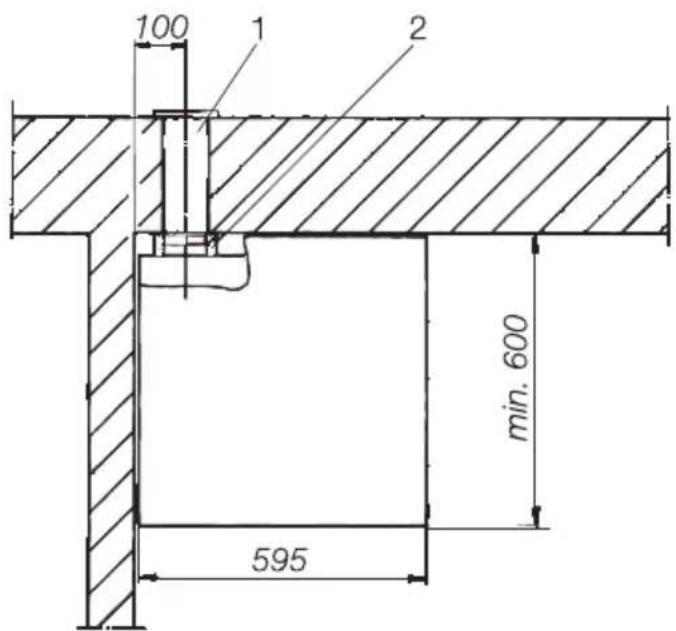

Ansicht von oben auf das Gerät:
- Flexibler Zwischenring
Bei Einbau des Mauerrohres mit wandseitigem
Anschlussstück ist der flexible Zwischenring erforderlich.
Beispiel: Fensteranschluss
- Gitter
- Klappe
- Klemmstück (4x)
- Linsenblechschrauben (4x)
Seitenansicht des Gerätes:
- Adapter für Flexschlauch
Fensteranschluss in Plexiglasscheibe eingesetzt.
Bei Verwendung von vorhandener Glasscheibe
125 mm ø Loch einbringen.
Installations-Beispiel 1

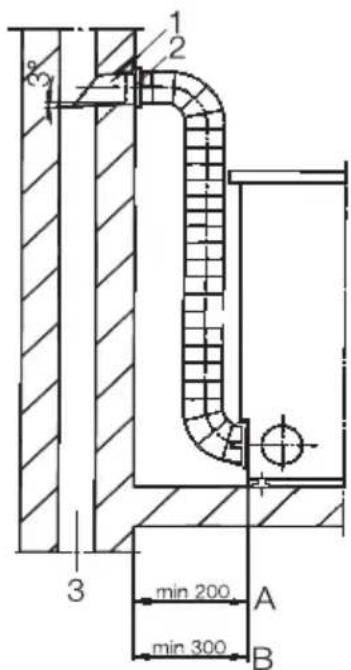

Versetzter Anschluss (Seitenansicht) mit flexiblem Abluftschlauch an einen Abluftkamin.
- Anschlussstück B. = Flexibles Rohr
- Kamin feuchtigkeitsisoliert
Installations-Beispiel 3

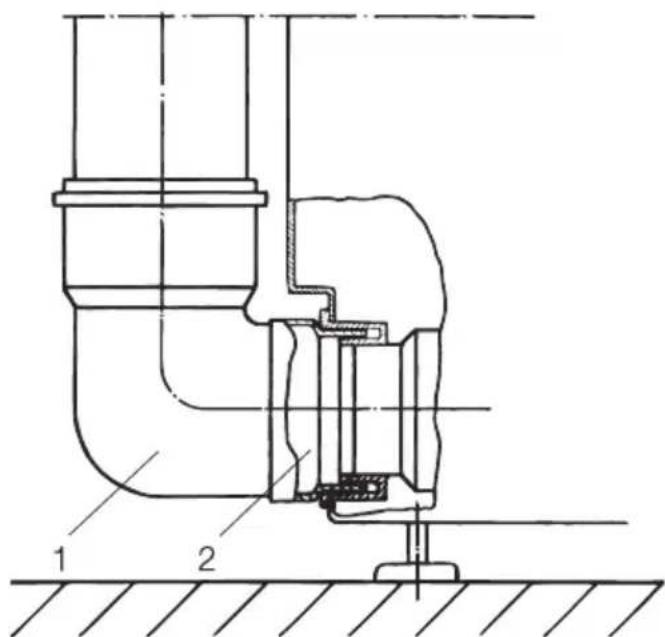

Anschluss des Kunststoff-Abflussrohres an den Trockner (Seitenansicht).
- KA-Rohr 2. Übergangsstück
Installations-Beispiel 2

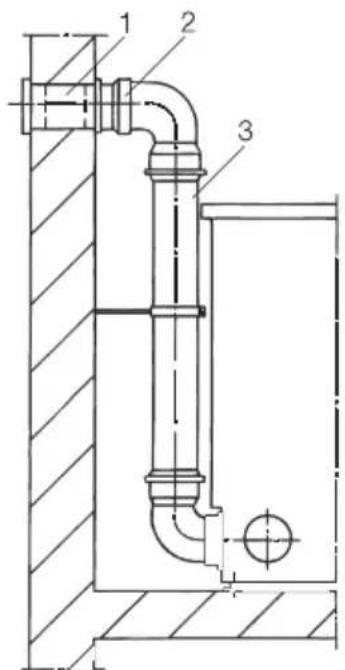

Versetzter Anschluss (Seitenansicht) mit Kunststoff-Abflussrohr an ein Mauerrohr.
- Übergangsstück
- KA-Rohr (außen ∅ 110 mm)

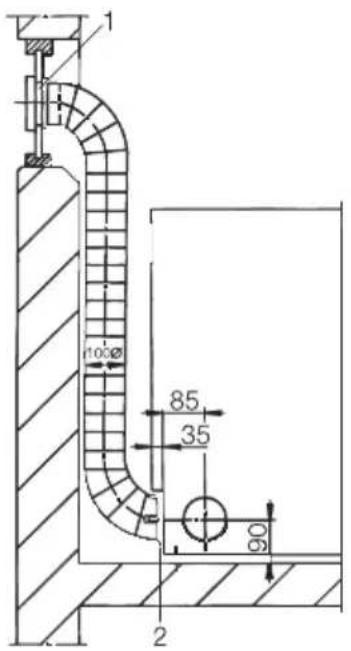

Installations-Beispiel 4

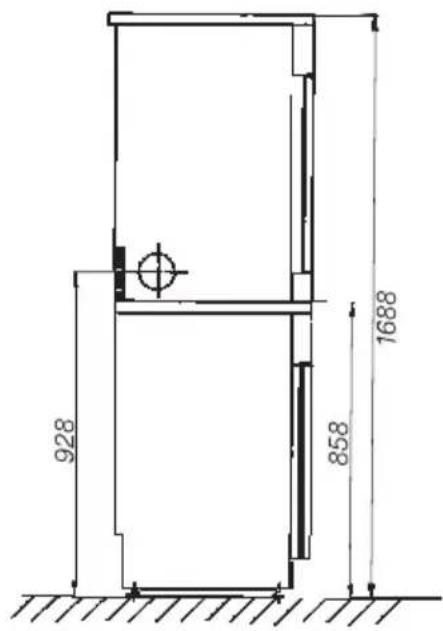

Höhe des Abluftstutzens bei einer Wasch-Trocken-Säule.
Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.
In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o.ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.
Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.
Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.
Verbrauchsdaten
| Programme Füll- | mengekg U/min kWh 10 A | Endschleuderstufe(im Haushalts-waschautomaten) | Energie Trockenzeit(einschl. Abkühlzeit) | ||
| (2) | 16 A (2) | ||||
| KOCH-/BUNTWÄSCHE | |||||
| Extratrocken | 5 1200 | 14001600 | 3,203,052,80 | 989587 | 817872 |
| Schranktrocken + | 5 1200 | 14001600 | 2,702,602,30 | 888376 | 716761 |
| Schranktrocken^(1) | 5 800 | (70 % Restfeuchte) 3,30 105 85 | |||
| Schranktrocken | 5 1200 | 14001600 | 2,602,452,20 | 868075 | 676458 |
| Bügelfeucht ^(1) | 5 800 | (70 % Restfeuchte) 2,70 86 70 | |||
| Bügelfeucht ^5 1200 | 14001600 | 2,001,851,55 | 656153 | 535043 | |
| Mangelfeucht | 5 1200 | 14001600 | 1,601,451,15 | 534941 | 434033 |
| PFLEGELEICHT | |||||
| Schranktrocken^(1) | 2,5 1000 | (50 % Restfeuchte) 1,15 43 33 | |||
| Bügelfeucht | 2,5 | 1000 1,00 | 39 30 | ||
| Sonderprogramme | |||||
| Finish Wolle | 1 | - | 0,20 | 3 | 3 |
| Glätten | 2,5 | - | 0,30 | 8 | 8 |
(1) Prüfprogramm nach EN 61121.
(2) Absicherung siehe Typenschild.
Werte ermittelt nach Norm EN 61121.
Unterschiedliche Textilarten, die Beladungsmenge, die Restfeuchte nach dem Schleudern und Schwankungen im Stromnetz können zu Veränderungen der angegebenen Werte führen.
Höhe.
Breite ....
Tiefe ....
Gewicht ....
Trommelinhalt.
Maximale Beladungsmenge .....
Anschlussspannung .....
Anschlusswert ....
Absicherung.
Energieverbrauch.
Erteilte Prüfzeichen ....
850 mm (verstellbar +10/-5 mm)
595 mm
600 mm (einschließlich Wandabstand)
49 kg
103 |
5 kg Trockenwäsche
} siehe Typenschild
siehe Kapitel „Verbrauchsdaten“
Funkschutz, VDE
Miele & Cie. GmbH & Co.
D-33325 Gütersloh
Telefon (0 52 41) 89-0
Telefax (0 52 41) 89-20 90
Miele im Internet: http://www.miele.de
T-Online *6 38 00#
