BEDIENUNGSANLEITUNG T 640 MIELE

Gebrauchsanweisung Ablufttrockner T 640

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 704 051

Inhaltsverzeichnis

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Kurzanweisung....10

Wäsche-Hinweise 11

So trocknen Sie richtig

Tips zum Energiesparen 12

① Gerät einschalten und Wäsche einfüllen 12
2 Programm wählen 13
③ Zusatzfunktion(en) wählen 13
4 Programm starten.... 13
⑤ Nach dem Trocknen.... 14

Zusatzfunktionen 15

Programm-Übersicht 16

Programm ändern 18

Elektronische Schloßfunktion.... 19

Programmierfunktionen 20

Übersicht 20

Korrektur des Trockengrades.... 20

Memory-Funktion 20

Knitterschutz 20

Aufrufen und Abspeichern. 21

Reinigung und Pflege

Flusensieb 22

Trockner 22

Störungshilfen 23

Was tun, wenn ... ? 23

Kundendienst

Reparaturen 27

Programmaktualisierung (PC) 27

Aufstellen 28

Aufstellungsort 28

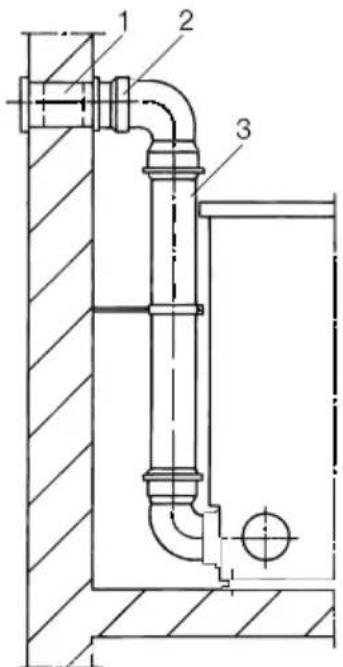

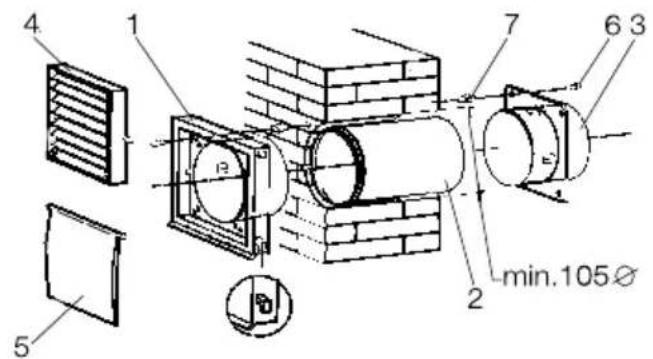

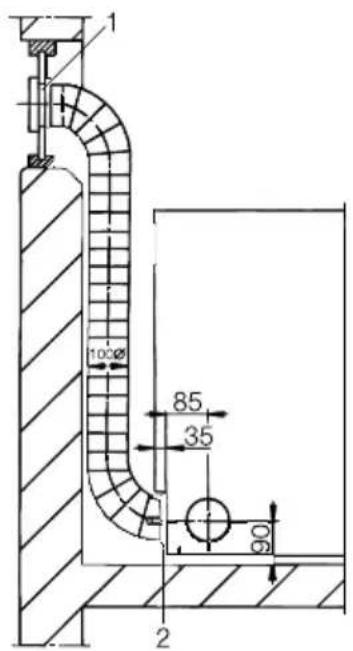

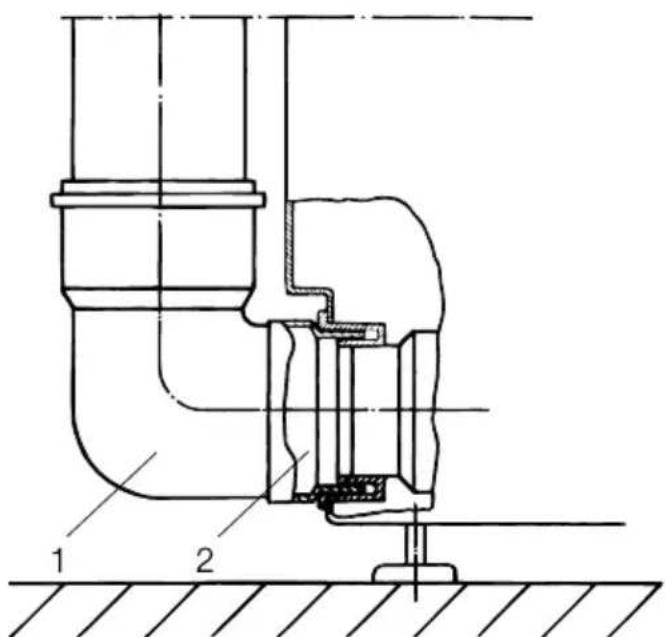

Installation der Abluftleitung.... 29

Berechnen der Abluftleitung 30

Elektroanschluß 35

Verbrauchsdaten 36

Technische Daten 37

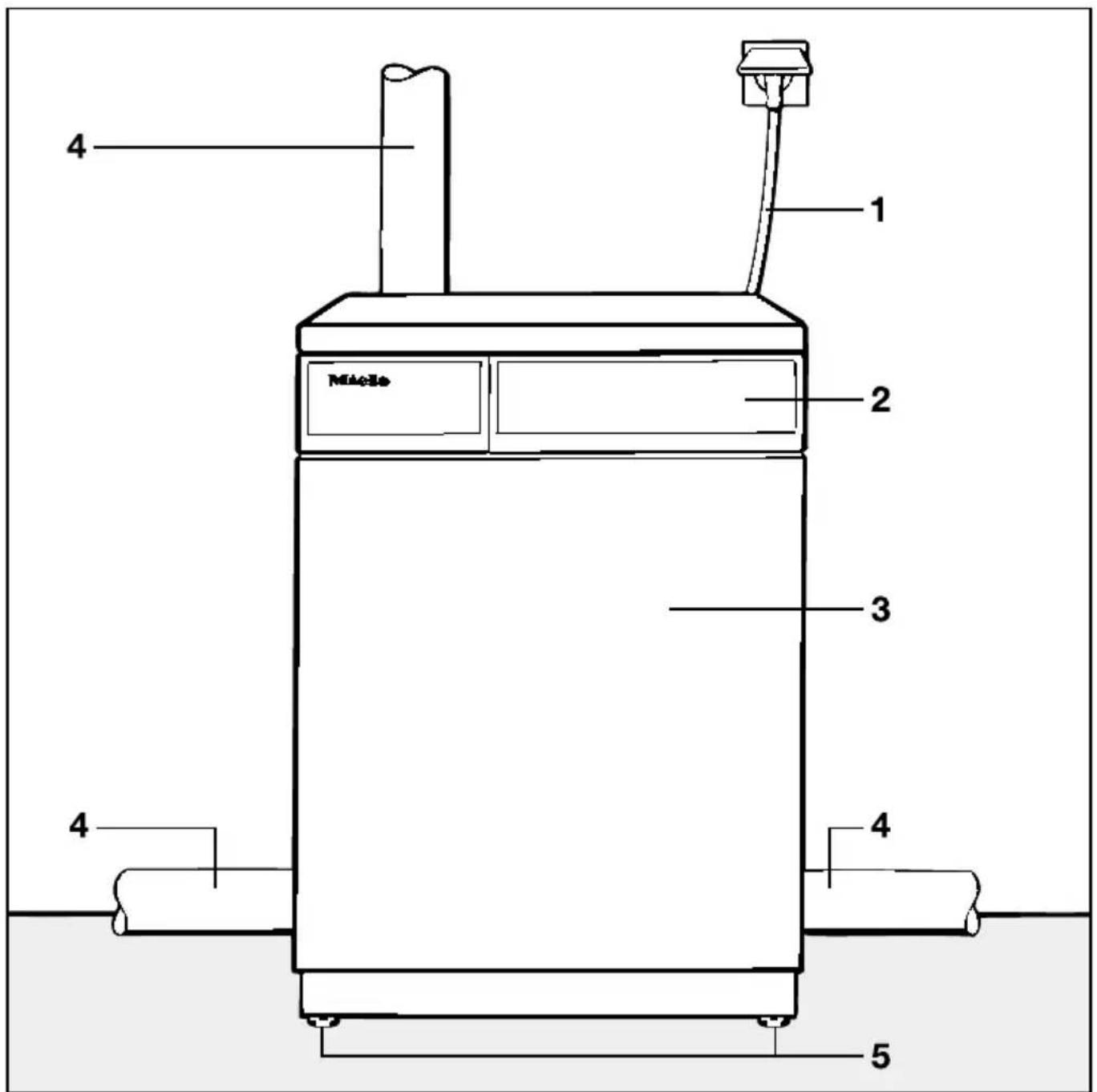

Gesamtübersicht

MioBox 1 2 3 4 4 4 5

1 Netzanschlußleitung
2 Bedienungsblende
3 Tür

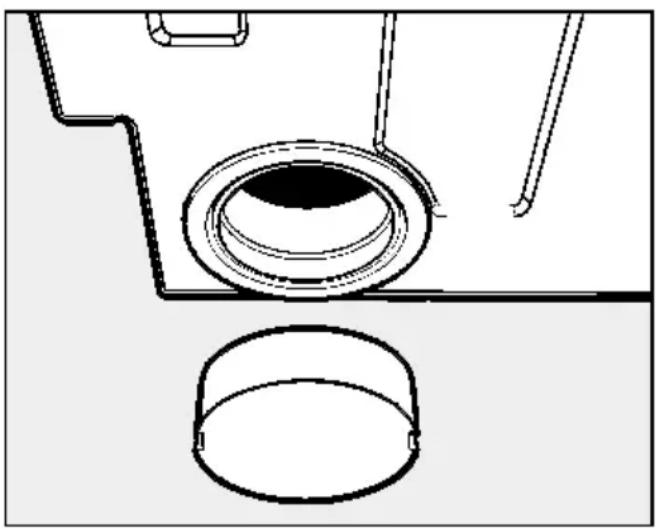

4 Abluftanschluß (hinten werkseitig geöffnet)

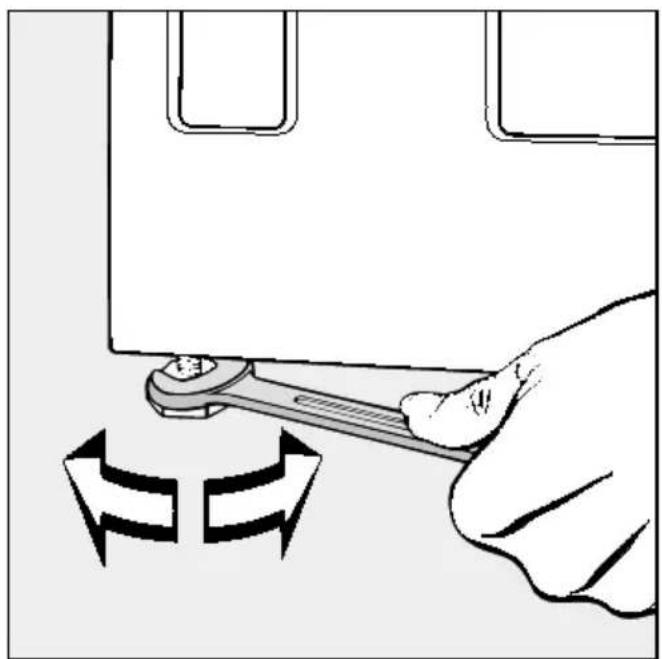

5 Vier höhenverstellbare Schraubfüße

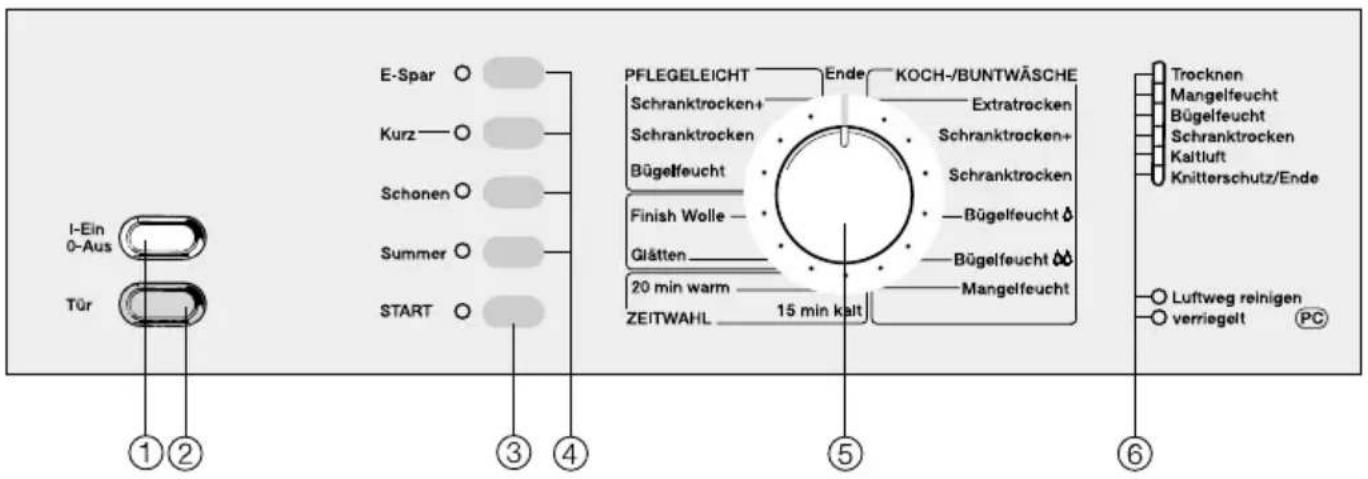

Bedienungsblende

I-Ein 0-Aus Tür ①② E-Spar ○ Kurz ○ Schonen ○ Summer ○ START ○ ③④ PFLEGELEICHT Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Extratrocken Schranktrocken Schranktrocken+ Bügelfeucht Schranktrocken Finish Wolle - Bügelfeucht Glätten - Bügelfeucht 20 min warm - Mangelfeucht ZEITWAHL 15 min kalt Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaitluft Knitterschutz/Ende Luftweg reinigen verriegelt PC

①Taste „I-Ein/0-Aus“

zum Ein- und Ausschalten / Programm abbrechen. Bei eingeschaltetem Gerät wird die Trommel beleuchtet, wenn Sie die Tür öffnen.

②Taste „Tür“

zum Öffnen der Tür / Programm abbrechen. Diese Taste rastet nicht ein.

③Taste „START“

zum Starten des Trockenprogramms. Die Kontrolleuchte:

• blinkt, wenn das Programm gestartet werden kann;
  – leuchtet nach Programmstart.

④Tasten für Zusatzfunktionen

Kontrolleuchte: ein = eingeschaltet aus = ausgeschaltet

⑤Programmwähler

kann rechts- oder linksherum gedreht werden.

Die Ringbeleuchtung erlischt in folgenden Fällen:

• wenn einige Minuten nach dem Einschalten keine Programmwahl oder kein Programmstart erfolgte.
  – einige Minuten nach Programmende.

⑥Progammablauf- und Prüf-Kontrolleuchten

die Prüf-Kontrolleuchten sind im Kapitel „Störungshilfe“ erläutert.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück. Bitte sorgen Sie dafür, daß das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie diese Gebrauchs-anweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trockner-geeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden.

Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Gerätes unbedingt die Anschlußdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einem Elektro-Fachmann.

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch einen Fachmann überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Das Gerät entspricht den vorge- schriebenen Sicherheitsbestimmun- gen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Her- steller keine Haftung übernimmt. Repara- turen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.

Vergiftungsgefahr durch Rücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluß usw. im selben oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt.

Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch:

– unverschließbare Belüftungsöffnungen in der Außenwand oder
– Fensterschalter - der Trockner läßt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Im Fehlerfall oder bei der Reinigung und Pflege ist das Gerät nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Gerätes gezogen ist oder
  – die Sicherung der Hausinstallation ausgeschaltet ist oder
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Defekte Bauteile dürfen nur gegen Miele-Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, daß sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Gebrauch

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, gefährden die Funktionsfähigkeit des Gerätes.
Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist.

Die Ausblasluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, daß Rauch oder Abgas zurückgesaugt wird.
Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden:

• daß Kinder sich auf die Tür lehnen und den Trockner zum Kippen bringen.
• daß Kinder versuchen, in den Trockner zu krabbeln oder Gegenstände darin zu verstecken.

Brandgefahr besteht bei Textilien, die:

– Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten;
– mit feuergefährlichen Reinigungsmitteln behandelt sind;
– mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind;
– mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen;
– mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlußleitung sowie den Stecker unbrauchbar. Sie verhindern damit, daß ein Mißbrauch mit dem Gerät betrieben wird.

Kurzbeschreibung

Die Programme werden durch Drehen des Programmwählers eingestellt und können per Tastendruck mit Zusatzfunktionen ergänzt werden.

Der Programmstart erfolgt nach Drücken der Taste „START“.

Die Kontrolleuchten der Programmablaufanzeige (rechts auf der Bedienungsblende) informieren über den Programmablauf.

Das Sensitiv-Trocknungssystem gleicht automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.

Die Novotronic-Steuerung mißt die Wasserleitfähigkeit, registriert den Leitwert und kompensiert die Unterschiede für immer gleiche Restfeuchtewerte.

Die Reversierautomatic sorgt für ein abwechselndes Links- und Rechtsherumdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.

Nach Erreichen des gewünschten Trockengrades wird die Wäsche abgekühlt.

Am Programm-Ende schließt sich der „Knitterschutz“ an: die Trommel dreht sich in kurzen Intervallen. So werden Liegefalten in der Wäsche vermieden.

Sie können zusätzlich Programmierfunktionen aktivieren, um das Gerät wider-rufbar an Ihre individuellen Bedürfnisse anzupassen.

Lesen Sie bitte zuerst die Kapitel „Sicherheitshinweise und Warnungen“ und „So trocknen Sie richtig“.

Sie können die mit Zahlen (1, 2, 3...) gekennzeichneten Bedienschritte als Kurzanweisung nutzen.

①Gerät einschalten und Wäsche einfüllen

■ Zum Einschalten Taste „I-Ein/0-Aus“ drücken.
■ Taste „Tür“ drücken und Tür öffnen.
■ Wäsche gut aufgelockert in die Trommel legen.
■ Tür mit leichtem Schwung schließen - nicht zudrücken.

②Programm wählen

■ Programmwähler auf die gewünschte Trockenstufe drehen.

③ Zusatzfunktion(en) wählen

■ Eventuell Zusatzfunktionen durch Tastendruck ein- oder ausschalten.

4Programm starten

■ Taste „START“ drücken.

⑤Nach dem Trocknen

Programmende: die Kontrolleuchte „Knitterschutz/Ende“ leuchtet.

■ Drücken Sie die Taste „Tür“ zum Öffnen und entnehmen Sie die Textilien.
■ Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Die Symbole bedeuten:

☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur (zusätzl. Taste „Schonen“ drücken)
☒ = nicht maschinell trocknen
☐ = maschinelles Trocknen möglich

Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:

Koch-/Buntwäsche und Pflegeleichtes in entsprechenden Programmen mit gewünschter Trockenstufe trocknen (siehe Kapitel „Programm-Übersicht“).

Empfindliche Textilien, z.B. aus Acryl, im Programm „Pflegeleicht“ mit der Zusatzfunktion „Schonen“ trocknen.

Diese Textilien sollten Sie nicht trocknen:

– Wolle und Wollgemische, neigen zum Verfilzen und Schrumpfen. Ausnahme: Sonderprogramm „Finish Wolle“.
– daunengefüllte Textilien*, das innere Feingewebe neigt je nach Qualität zum Schrumpfen.
– reine Leinengewebe ^* , nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst „aufrauhen“.
* Ausnahme: Sonderprogramm „Glätten“.

Tips zum Trocknen der Textilien:

Gewirkte Textilien (z.B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appre-tureffekt jedoch die doppelte Menge Stärke.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe (z.B. bei Oberhemden und Blusen) zu.

Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm „Pflegeleicht Bügelfeucht“.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Gefahr, daß diese Textilien abfärben.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel „Programm-Übersicht“ aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Tips zum Energiesparen

■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuder-drehzahl ausschleudern. So sparen Sie beim Trocknen ca. 30 % Energie und Zeit, wenn Sie z.B. mit 1600 U/min. statt mit 800 U/min. schleudern.

- Nutzen Sie für das jeweilige Trocken-Programm die volle Trommel-Beladung – ohne die Trommel über- oder unterzubeladen (Kapitel „Programm-Übersicht“). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.

- Sortieren Sie die Textilien vor, soweit dieses möglich ist: - nach Faser-/Gewebeart, - nach gewünschtem Trockengrad, - nach gleicher Größe und gleicher Restfeuchte nach dem Schleudern. So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

■ Sorgen Sie für gute Raumbelüftung.

①Gerät einschalten und Wäsche einfüllen

■ Knöpfen Sie Bett- und Kissenbezüge zu, damit keine Kleinteile hineingelangen.

■ Schließen Sie Reißverschlüsse und binden Sie Textilgürtel und Schürzenbänder zusammen.

■ Drücken Sie die Taste „l-Ein/0-Aus“.

■ Drücken Sie die Taste „Tür“ und öffnen Sie die Tür.

Vor dem Trocknen sind Dosierhilfen, z.B. Säckchen, Kugeln aus der Wäsche zu entfernen. Diese Teile können beim Trocknen schmelzen und das Gerät und die Wäsche beschädigen.

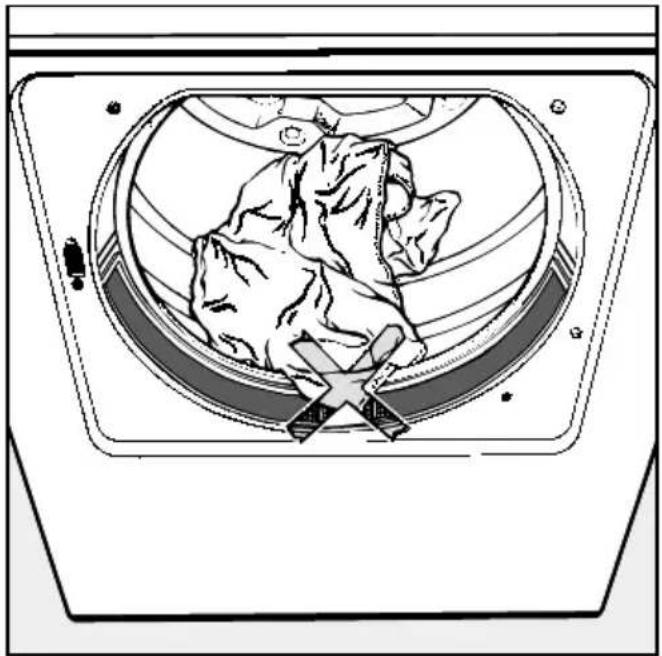

■ Legen Sie die Wäsche gut aufge-lockert in die Trommel.

Vermeiden Sie das Überladen der Trommel. Die Wäsche wird sonst strapaziert und das Trocknungs- ergebnis beeinträchtigt.

■ Schließen Sie die Tür mit einem leichten Schwung - nicht zudrücken.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

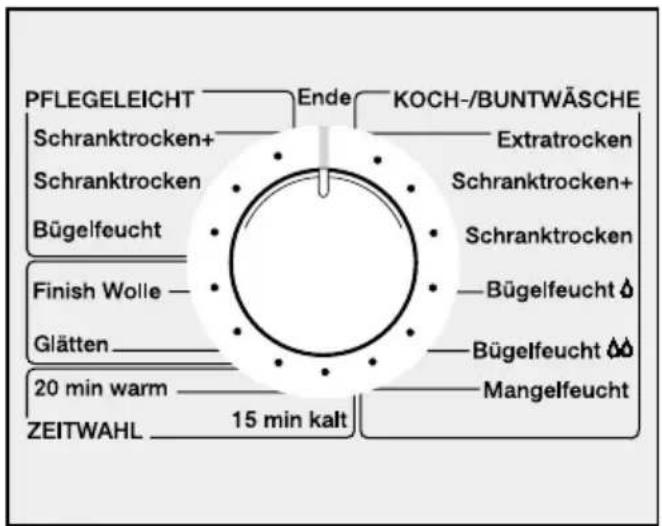

②Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle — Glätten 20 min warm ZEITWAHL 15 min kalt Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht Bügelfeucht Mangelfeucht

■ Drehen Sie den Programmwähler auf das gewünschte Programm.

Die Programme sind im Kapitel „Programm-Übersicht“ erläutert.

KOCH-/BUNTWÄSCHE; PFLEGE-LEICHT; Finish Wolle; Glätten:

Die Programmdauer wird durch die Programmelektronik vorgegeben.

ZEITWAHL:

Die Programmdauer ist immer gleich.

③ Zusatzfunktion(en) wählen

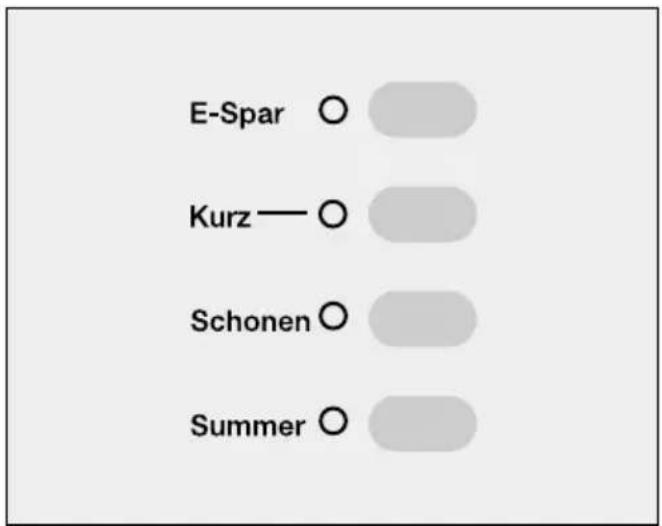

E-Spar O Kurz—O Schonen O Summer O

■ Zusatzfunktionen können Sie ein- oder ausschalten.

Die Zusatzfunktionen sind im Kapitel „Zusatzfunktionen“ erläutert.

④Programm starten

■ Taste „START“ drücken.

Rechts auf der Bedienungsblende leuchtet die Kontrolleuchte der jeweils erreichten Trockenstufe.

Hinweis zur Memory-Funktion:

Ist die Memory-Funktion aktiv, werden die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen gespeichert. Es leuchten zu einem Programm die Kontrolleuchten der Zusatzfunktionen.

Hinweise zur Memory-Funktion im Kapitel „Programmierfunktionen“.

Kontrolleuchte „Luftweg reinigen“

Diese Kontrolleuchte zeigt an, daß das Gerät nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

– das Flusensieb in der Tür ist verstopft;
– die Abluftleitung oder die Ausblasöffnung sind verstopft;
– die Abluftleitung ist sehr lang (Hinweise zu Länge und Querschnitt der Abluftleitung im Kapitel „Installation der Abluftleitung“).

Können Sie die Abluftleitung nicht verkürzen, so erinnert Sie die Kontrolleuchte „Luftweg reinigen“ daran, daß nach jedem Trockengang das Flusensieb gereinigt werden muß.

Die Kontrolleuchte „Luftweg reinigen“ wird vor dem Programmstart nur gelöscht, wenn der Trockner mit der Taste „I-Ein/0-Aus“ ausgeschaltet wurde.

⑤Nach dem Trocknen

Wenn das Trocken-Programm beendet ist, leuchtet die Kontrolleuchte „Knitterschutz/Ende“.

■ Drücken Sie die Taste „Tür“ zum Öffnen.
■ Entnehmen Sie die Textilien.
■ Kontrollieren Sie, ob die Trommel leer ist.

Bleiben Textilien in der Trommel, könnten sie beim nächsten Trocknen Schaden durch Übertrocknen nehmen.

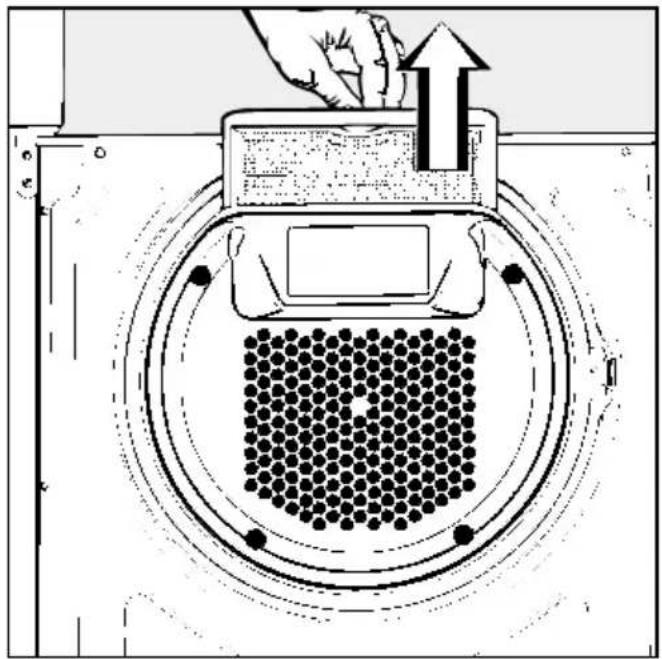

■ Entfernen Sie nach jedem Trocknen die Flusen vom Sieb aus der Tür-Halterung (siehe Kapitel „Reinigung und Pflege“).

Nach jedem Trocknen die Tür schließen und das Gerät ausschalten.

■ Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.

E-Spar

Kurz —

Schonen O

Summer O

■ Zusatzfunktionen können Sie vor dem Programmstart durch Drücken der jeweiligen Taste ein- oder ausschalten.

Kontrolleuchte:

- ein = Zusatzfunktion eingeschaltet - aus = Zusatzfunktion ausgeschaltet

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrolleuchte erlischt beim Loslassen der Taste.

Bei nicht zweckmäßiger Kombination der Zusatzfunktionen (z.B. „Kurz“ und „Schonen“) wird nur die zuletzt gewählte Funktion eingeschaltet.

E-Spar

Für einen reduzierten Energieverbrauch bei höheren Umgebungstemperaturen ab 25°C.

Der Einsparungsefekt läßt sich bei höheren Umgebungstemperaturen (z.B. im Sommer) und maximaler Beladungsmenge erzielen.

Die Programmlaufzeit wird länger.

Kurz

Die Programmlaufzeit wird verkürzt.

– Zum Trocknen unempfindlicher Textilien.

Schonen

Die Temperatur beim Trocknen wird herabgesetzt.

- Für empfindliche Textilien (Pflegesymbol ☐), z.B. aus Acryl.

Die Programmlaufzeit wird länger.

Summer

Nach Programmende ertönt wiederholend ein Signal.

Die Summerlautstärke können Sie verändern:

①Programm wählen.
② Taste „Summer“ solange drücken (die Kontrolleuchte „Summer“ leuchtet), bis die erwünschte Lautstärke eingestellt ist. Die Summertonhöhe ändert sich gleichzeitig.
③ Taste „Summer“ loslassen und Programm starten.

Programm Wäsche-/T

extilart maximale

Beladung(2)

Hinweis

KOCH-/BUNTWÄSCHE
Extratrocken	Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.	5 kg Trikotwäsche nichtExtratrocken trocknen – Schrumpfgefahr.
Schranktrocken+	Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z.B. Frottierhandtücher, Trikotwäsche).	5 kg –
Schranktrocken^(1)	Gleichartige Textilien aus Baumwolle (Trikotwäsche, Biberbettücher, Frottierwäsche).	5 kg Wenn die Textilien zu feucht sind, Schranktrocken+ wählen.
Bügelfeucht Baumwoll- oderLeinengewebe (z.B. Tisch- und Bettwäsche, gestärkte Wäsche oder ähnliches).		5 kg –
Bügelfeucht ^(1)		5 kg Wenn die Textilien zu feucht für das Bügeln von Hand sind, Bügelfeucht wählen.
Mangelfeucht	Baumwoll- oderLeinengewebe, die durch Heißmangeln nachbehandelt werden; gestärkte Wäsche.	5 kg Die Wäsche bis zum Mangeln aufrollen.Damit wird Austrocknen vermieden.
PFLEGELEICHT
Schranktrocken+	Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei „Schranktrocken“ nicht ausreichend trocken werden (z.B. Pullover, Kleider, Hosen).	2,5 kg Wäsche mindestens30 Sekunden gut anschleudern.
Schranktrocken^(1)	Pflegeleichte Oberhemden; Tischdecken aus Mischgeweben, z.B. Baumwolle/ Synthetik.	2,5 kg
Bügelfeucht	Pflegeleichte Oberhemden, Tischdecken aus Misch-geweben, z.B. Baumwolle/Synthetik, die nachgebügelt werden müssen.	2,5 kg Wäsche mindestens30 Sekunden gut anschleudern. Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch „Sonderprogramm”)

(1) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
(2) Gewicht der Trockenwäsche

Programm Wäsche-/Textilart maximale		Beladung (2)	Hinweis
ZEITWAHL
Warmluft	Einzelne Wäschestücke (z.B. Badehandtücher, Badekleidung, Spültücher).Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungs-eigenschaften aufweisen.	5 kg –
Kaltluft	Textilien, die durchlüftet werden sollen.	5 kg –
Sonderprogramme
Pflegeleicht Bügelfeucht	Textilien aus Baumwolle oder Mischgewebe (z.B. Ober-hemden, Blusen)	1 kg Textilien werden, abhängig von der Textilart, knitterarm getrocknet
Finish Wolle	Wolle-Textilien. 1 kg Wolle-Textilien werden in kurzerZeit aufgelockert und somit flauschiger.Textilien sofort nach Programm-ende entnehmen. Die Textilien werden in diesem Programm nicht fertiggetrocknet.
Glätten	Baumwoll- oder Leinengewebe.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik.	2,5 kg Programm zur Reduzierung von Knittern nach vorherigem Schleudern.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.

(2) Gewicht der Trockenwäsche

Nach Programmstart werden keine Änderungen der Programmwahl und Zusatzfunktionen akzeptiert.

Wird der Programmwähler nach Programmstart auf ein anderes Programm gestellt, blinkt die Kontrolleuchte „Trocknen“. Der Programmablauf wird nicht beeinflußt. Die Kontrolleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Programm neu wählen

Zuerst das Programm abbrechen:

■ Programmwähler auf „Ende“ drehen. Wenn nur noch die Kontrolleuchte „Knitterschutz/Ende“ leuchtet, ist das Programm abgebrochen.

Dann ein neues Programm wählen:

■ Programmwähler auf die gewünschte Trockenstufe drehen.
■ Eventuell Zusatzfunktionen an- oder abwählen.
■ Taste „START“ drücken.

Nachlegen oder Entnehmen von Textilien

Programm abbrechen:

■ Taste „Tür“ drücken und Tür öffnen.
- Jetzt können Sie z.B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■ Tür schließen.
■ Taste „START“ drücken.
– Das Programm wird fortgesetzt.

Bei ZEITWAHL-Programmen: nach Stromausfall muß bei Netzwiederkehr das Programm erneut gestartet werden.

Die Schloßfunktion schützt Ihr Gerät vor Fremdbenutzung.

Schloßfunktion einschalten

Gehen Sie wie folgt vor:

① Die Tür ist geschlossen und der Programmwähler steht auf „Ende“.
② Gerät einschalten.
③ Taste „Kurz“ drücken und während der Schritte ④ bis ⑥ gedrückt halten.
4 Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf „KOCH-/BUNTWÄSCHE Schranktrocken“ drehen.
5 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „Ende“ drehen.
6 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „PFLEGELEICHT Bügelfeucht“ drehen.

Die Kontrolleuchte „verriegelt“ blinkt.

⑦ Taste „Kurz“ loslassen.

Die Schloßfunktion ist eingeschaltet.

⑧ Gerät ausschalten.

Schloßfunktion ausschalten

■ Schritte 1-7 wiederholen.

Die „verriegelt“-Kontolleuchte erlischt nach Schritt 6.

Übersicht

Mit den Programmierfunktionen können Sie das Gerät an Ihre individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben dauerhaft gespeichert, bis Sie diese wieder löschen.

■ Sie können einzelne oder alle Programmierfunktionen einschalten oder ausschalten.

Korrektur des Trockengrades

Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Wenn Sie jedoch die Wäsche etwas trockener wünschen, haben Sie die Möglichkeit, den Feuchtegrad aller Programme etwas herabzusetzen.

Diese Funktion ist werkseitig nicht eingeschaltet.

Ein einzelnes Programm kann nicht geändert werden.

Memory-Funktion

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig eingeschaltet. Sie kann über diese Programmierfunktion ausgeschaltet werden.

Knitterschutz

Nach Programmende dreht sich die Trommel in Intervallen. Damit werden Knitterfalten in der Wäsche vermieden.

Der Knitterschutz ist werkseitig eingeschaltet. Er kann über diese Programmierfunktion ausgeschaltet werden.

Aufrufen und Abspeichern

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert.

Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Bedienungsblende erkennbar ist.

Gehen Sie wie folgt vor:

Das Gerät ist ausgeschaltet und die Tür geschlossen. Der Programmwähler steht auf Position „Ende“.
2 Tasten „Schonen“ und „Summer“ gleichzeitig gedrückt halten ...
3 ... das Gerät mit der Taste „I-Ein/0-Aus“ einschalten.
④ Alle Tasten loslassen.
5 Jetzt blinken die Kontrolleuchten „Trocknen“ und „Kaltluft“.
6 Drehen Sie den Programmwähler auf eine der folgenden Stellungen:
- KOCH-/BUNTWÄSCHE Extratrocken für die Programmierfunktion „Korrektur des Trockengrades“
- KOCH-/BUNTWÄSCHE Schranktrocken für die Programmierfunktion „Memory-Funktion“
- KOCH-/BUNTWÄSCHE Bügelfeucht für die Programmierfunktion „Knitterschutz“

⑦Wenn jetzt die Kontrolleuchte „Mangelfeucht“ leuchtet, ist die angewählte Programmierfunktion aktiv.

8 Durch Drücken der Taste „START“ können Sie die jeweilige Programmierfunktion ein- oder ausschalten:

Kontrolleuchte „Mangelfeucht“

• ein = Programmierfunktion ein
• aus = Programmierfunktion aus.

⑨Wenn Sie eine weitere Programmierfunktion wünschen, wiederholen Sie Punkte ⑥ bis ⑧. Wenn nicht:

10 Abspeichern: Programmwähler auf „Ende“ drehen und Gerät mit der Taste „I-Ein/0-Aus“ ausschalten.

Programmierfunktionen ausschalten

■ Punkte 1 bis 10 ausführen.

Kontrolle, ob Programmierfunktionen aufgerufen sind:

■ Punkte ① bis ⑦ ausführen.
■ Gerät ausschalten.

Die Kontrolle ist beendet.

Flusensieb

Ein Flusensieb in der Tür fängt anfallende Flusen auf.

■ Reinigen Sie das Sieb nach jedem Trocknen. So verringert sich die Trockenzeit und Sie sparen Energie.

■ Tür öffnen und das Flusensieb aus der Tür-Halterung ziehen.
■ Die Flusen vom Sieb abstreifen (keinen spitzen/scharfkantigen Gegenstand benutzen!).
■ Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele-Fachhandel/-Kundendienst gibt es dafür eine Reinigungsbürste.
■ Das Flusensieb in die Tür-Halterung schieben und die Tür schließen.

Sollte das Flusensieb stark verklebt oder verstopft sein, können Sie es unter fließendem heißen Wasser reinigen.

■ Das Flusensieb gut abtrocknen und einsetzen.

Trockner

Gerät vom Stromnetz trennen.

■ Reinigen Sie ... ... Gehäuse und Bedienungs- blende: mit einem milden Reinigung- mittel oder Seifenlauge; ... Trommel und andere Geräteteile aus Edelstahl: mit einem geeigneten Edelstahl-Putzmittel.

Keine Scheuer- oder Lösemittel, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Alle Teile mit einem weichen Tuch abtrocknen.

Was tun, wenn ... ?

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was tun, wenn . . . ? Ursache . . . Behebung . . .
... die Trommel sich nach dem Einschalten nicht dreht?	Eventuell ist eine falsche Reihenfolge beim Einschalten die Ursache.	Wiederholen Sie das Einschalten (Kapitel „So trocknen Sie richtig“).- Ist der Netzstecker einge-steckt?- Ist die Tür richtig geschlossen?- Wurde die Taste „I-Ein/0-Aus“ gedrückt?- Wurde die Taste „START“ gedrückt?- Haben die Sicherungen der Hausinstallation beim Einschalten des Gerätes ausgelöst? Wenn ja, informieren Sie den Kunden-dienst.
... Wäschestücke aus synthetischen Fasern nach dem Trocknen statisch aufgeladen sind?		Beim nächsten Waschen ein Weichspülmittel im letzten Spülgang zugeben. Die statische Aufladung kann so vermindert werden.
... die Wäsche eventuell un-zureichend getrocknet wurde?	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Trocknen ein geeignetes Programm.
... sich Flusen bilden?	Durch das Trocknen lösen sich Flusen, die sich hauptsächlich durch den Abrieb während des Tragens und Waschens auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluß auf die Lebensdauer der Textilien. Das haben Forschungsinstitute ermittelt.

Störungshilfen

Was tun, wenn . . . ? Ursache . . .	Behebung . . .
. . . der Trockenvorgang sehr lange dauert?	Die Luftzufuhr ist unzureichend (z.B. in einem kleinen Raum).	Während des Trocknens Tür oder Fenster öffnen, damit Luft nachströmen kann.
	Das Gerät kann nicht ordnungsgemäß die Luft ausblasen.	— Reinigen Sie das Flusensieb, daß sich in Tür-Halterung befindet.— Die Ausblasöffnung kontrollieren, die eventuell blockiert ist.
	Die Wäsche war ungenügend ausgeschleudert.	Schleudern Sie die Wäsche im Waschautomaten zukünftig mit möglichst hoher Drehzahl.
. . . die Ringbeleuchtung nicht leuchtet?	Das ist keine Störung.	Siehe Kapitel „Geräte-beschreibung“.
. . . die Trommelbeleuchtung nicht leuchtet?	Sie leuchtet nur, wenn das Gerät eingeschaltet ist. Eventuell ist die Glühlampe defekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
. . . Sie die Tür bei Stromausfall öffnen müssen?		Tür öffnen: siehe am Ende dieses Kapitels.
Prüf- und Störungsmeldungen, die durch Kontrolleuchten angezeigt werden:
Was tun, wenn . . . ? Ursache . .	Behebung . . .
. . . die Kontrolleuchte „verriegelt“ nach Einschalten des Gerätes blinkt?	Die Schloßfunktion ist aktiviert. Das Programm kann nicht gestartet werden.	Siehe Kapitel „Elektronische Schloßfunktion“.
. . . die Kontrolleuchte „verriegelt“ während des Trocknens leuchtet?	Das ist keine Störung. Sie erlischt bei Programmende.
. . . die Kontrolleuchte „Trocknen“ blinkt?	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab.	Stellen Sie das ursprünglich gewählte Programm ein: die Kontrolleuchte erlischt.
. . . die Kontrolleuchte „Knitterschutz/Ende“ blinkt?	Eventuell liegt eine Störung vor.	— Gerät aus- und wieder einschalten.— Programm wählen und starten.
	Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, beinträchtigen die Funktionsfähigkeit des Gerätes.	— Stellen Sie das Gerät in einem wärmeren Raum auf.
		Bei erneutem Blinken liegt ein technischer Defekt vor. Informieren Sie den Kundendienst.
. . . die Kontrolleuchte „Luftweg reinigen“ leuchtet?	Wichtig: Den Trockner mit der Taste „I-Ein/0-Aus“ ausschalten.
	Der Flusenfilter in der Tür ist verstopft.	Reinigen Sie nach dem beendeten Programm das Flusensieb (Kapitel „Reinigung und Pflege“).
	Die Abluftleitung ist verstopft. Kontrollieren Sie Abluftleitung und Ausblasöffnung.
	Die Ausblasöffnung (z.B. Fenstergitter oder Mauerrohr) ist verstopft oder blockiert.
	Die Belüftung ist unzureichend (z.B. in einem kleinen Raum).	Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmt.
. . . die Kontrolleuchte „Luftweg reinigen“ nach dem Reini-gen des Flusenfilters noch immer leuchtet?	Die Abluftleitung ist sehr lang. Beim	Berechnen der Abluftleitung auf Länge und Querschnitt achten! Siehe auch Hinweise im Kapitel „So trocknen Sie richtig“.
	Bei sehr langer Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen.
. . . das Programm abgebrochen wird und die Kontrolleuchte „Knitterschutz/Ende“ leuchtet?	Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm trocknen.

Störungshilfen

Die Trommelbeleuchtung leuchtet nicht: Glühlampe auswechseln

■ Öffnen Sie die Tür.

Zum Auswechseln der Glühlampe den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten.

Achten Sie auf den festen Sitz der Kappe. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluß verursachen.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele-Fachhandel/-Kundendienst beziehen.

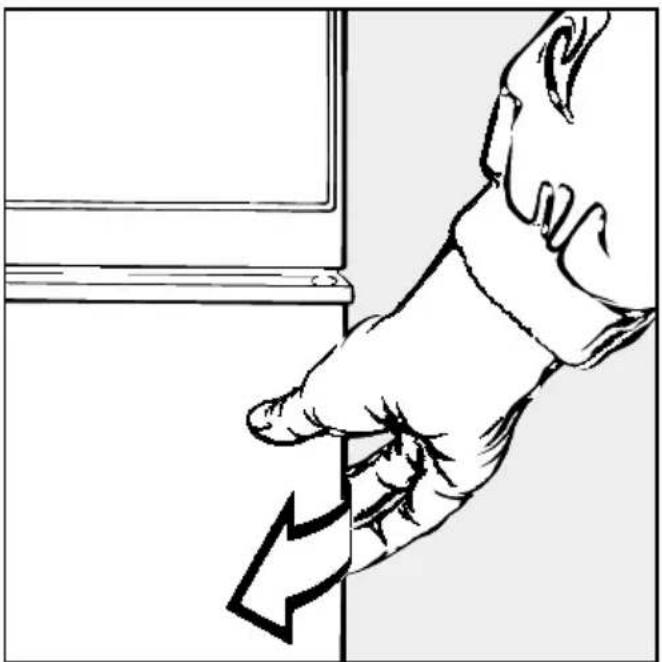

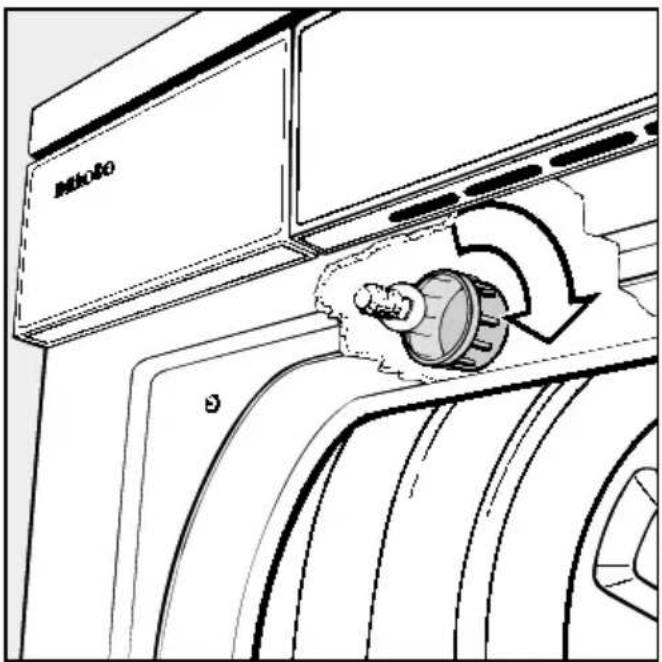

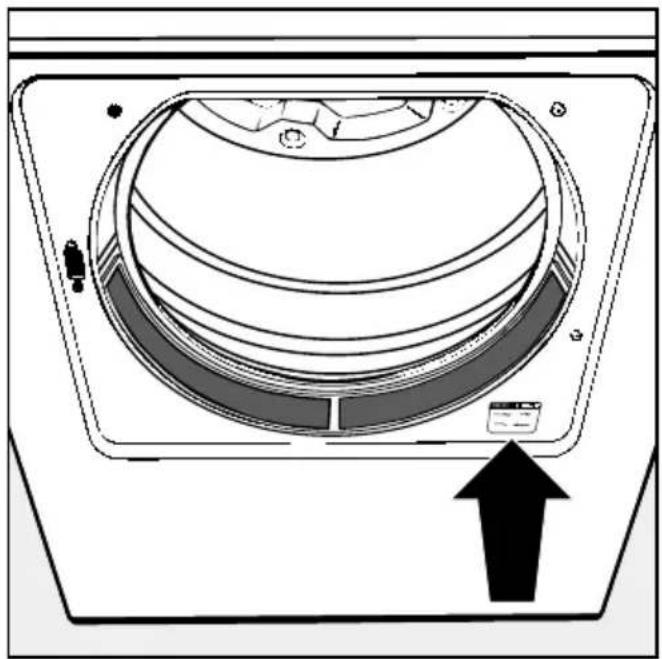

Tür öffnen bei Stromausfall

M100 θ

■ Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trockners) ab.
■ Tauschen Sie die Glühlampe aus.

Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.

■ Kappe einsetzen und festschrauben.

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie

- Ihren Miele-Fachhändler

oder

- den Miele-Werkkundendienst unter der Telefonnummer:

D 0800 22 44 666

A Salzburg [phone]

[phone]

Wien (01) 68095-300

L49711-20

4 97 11-22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (PC)

Die auf der Bedienungsblende mit "PC" gekennzeichnete Kontrolleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.

Der Trockner muß lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt nachteilig auswirken.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Zwischen Geräteunterseite und Fußboden muß ein Luftspalt von 10 mm gewährleistet sein. Dieser Luftspalt darf auf keinen Fall durch Abschlußleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsort

Unterbau unter eine Arbeitsplatte in einer Küchenzeile

■ Berücksichtigen Sie den Platzbedarf des Abluftrohres bei der Festlegung der Seiten- und Wandabstände.

Ein Unterbausatz* ist erforderlich.

- Der Gerätedeckel muß durch ein Abdeckblech ersetzt werden. Die Montage des Abdeckbleches ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich und darf nur von einem autorisierten Fachmann durchgeführt werden.

– Ein Flachkanal* ist erforderlich, wenn für ein Abluftrohr nicht genug Platz vorhanden ist.

- Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.

Durch den Unterbau kann es zu einer Verlängerung der Laufzeit kommen.

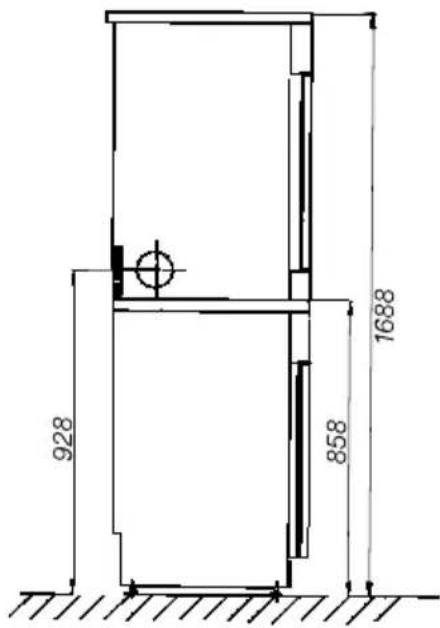

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele-Waschautomaten möglich. Dazu ist ein Zwischenbausatz* erforderlich.

Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder Kundendienst erhältlich.

Der Trockner darf nur mit einer Abluftleitung betrieben werden.

Vermeiden Sie bei der Installation:

• lange Abluftleitungen
  – eine große Anzahl Bögen
• enge Bögen

So umgehen Sie ...

... eine niedrige Trockenleistung,
... einen hohen Zeit-/Energiebedarf.

Verwenden Sie für die Installation:

• verzinkte Blechrohre
• Kunststoffrohre
• flexible Rohre

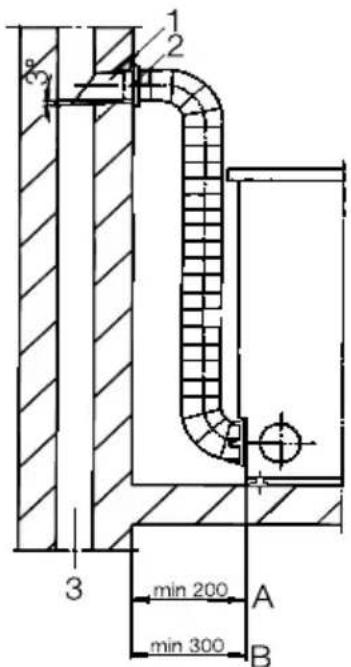

Das Abluftrohr kann installiert werden:

• an der Rückseite (der Anschluß ist werkseitig geöffnet)
• an der linken Seitenwand
  – an der rechten Seitenwand

Verlegen Sie das Abluftrohr so, daß feuchte Ausblasluft nicht wieder angesaugt werden kann.

Der Trockner darf nicht an fremdgenutzte Kamine angeschlossen werden.

Vor der Installation darf der Netzstecker nicht eingesteckt sein.

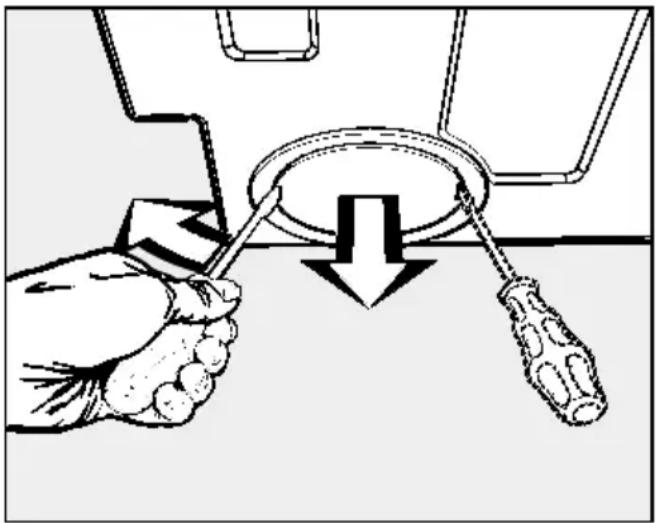

Installation an der linken oder rechten Seitenwand

■ Es darf nur die innenliegende Kappe entnommen werden.

■ Verschließen Sie mit dieser Kappe den Anschluß an der Rückseite.

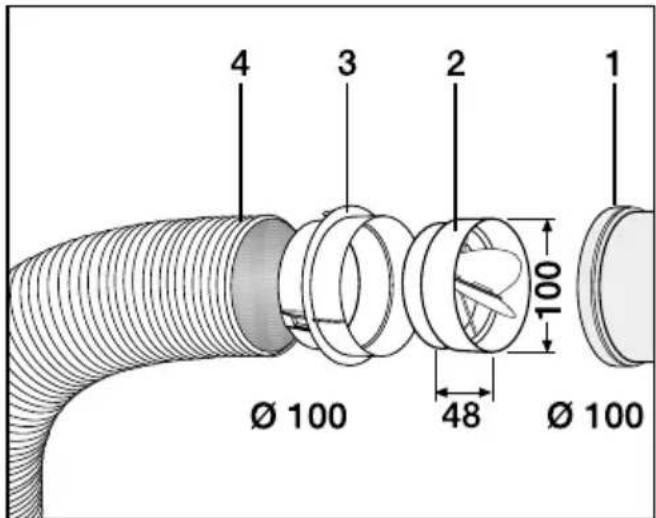

Abluftleitung installieren

Ein Adapter (∅ 100 mm) für die Abluftleitung gehört zum Lieferumfang.

■ Er wird in den Abluftanschluß ge- steckt und erleichtert den Anschluß einer flexibelen Abluftleitung.

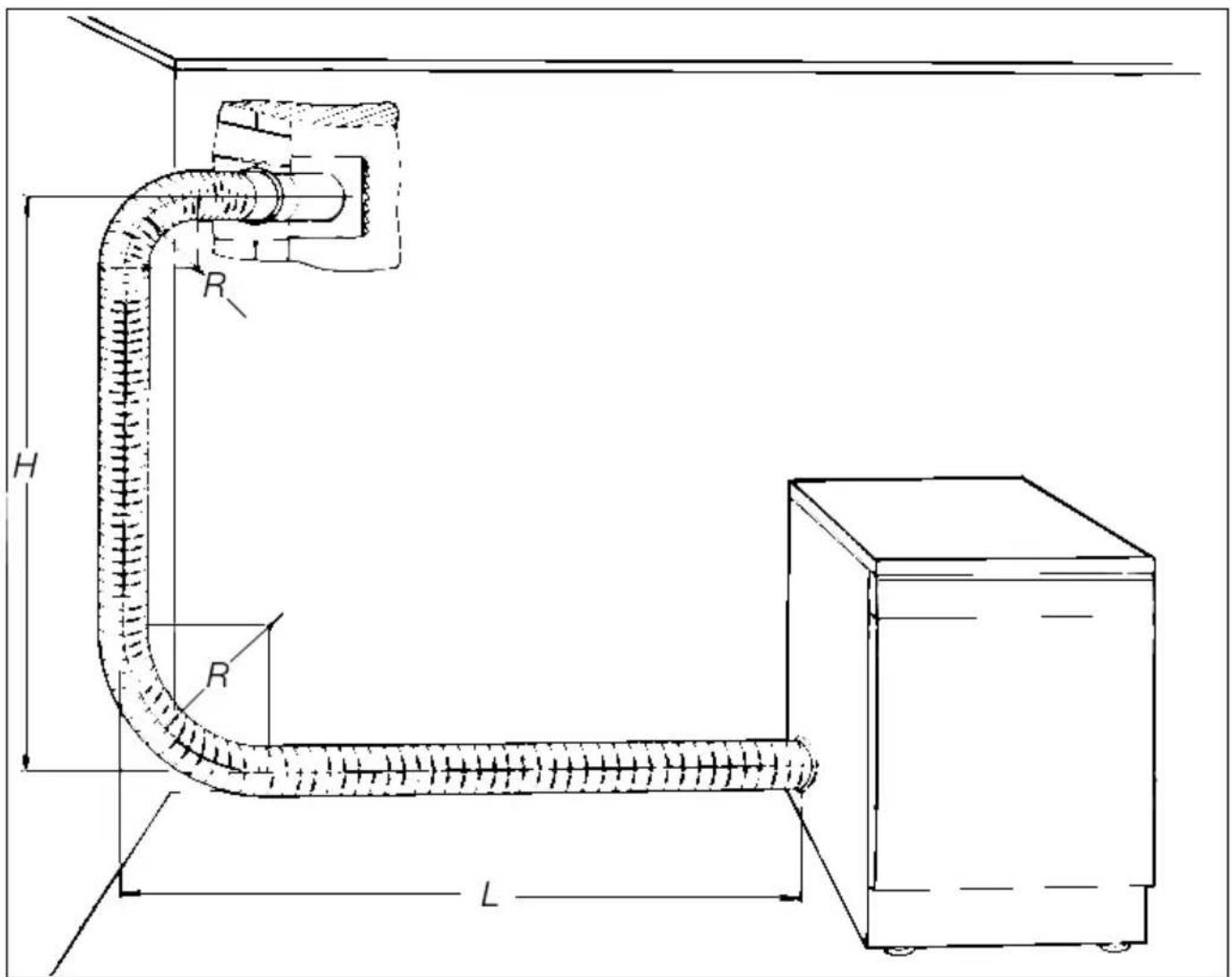

Berechnen der Abluftleitung

Das Abluftrohr bietet der Ausblasluft einen Reibungswiderstand. Je kürzer und glatter das Rohr ist, desto geringer ist der Widerstand. Das wirkt sich vorteilhaft auf den Zeit- und Energiebedarf beim Trocknen aus.

Zusatzrohrlänge

Bögen, Rückstauklappen oder Mauerrohre bieten größere Widerstände als gerade Rohre. Deshalb wird diesen Bauteilen eine Zusatzrohrlänge zugezählt (siehe Tabelle I).

Gesamtrohrlänge

Die Summe aus der Länge des gera- den Abluftrohres und die Zusatzrohrlän- ge ist die Gesamtrohrlänge.

Rohrdurchmesser

Ein größerer Rohrdurchmesser vermindert den Widerstand. Daher muß mit zunehmender Rohrlänge auch der Rohrdurchmesser größer werden.

■ Messen Sie die Länge des erforderlichen Abluftrohres aus:

1. Anzahl der Bauteile (Tabelle I) und deren jeweilige Zusatzrohrlänge ermitteln. Dabei Umlenkung/Biege-radius beachten.
2. Zur Länge der soeben ermittelten Zusatzrohrlänge die Länge des geraden Abluftrohres zuzählen.
3. Aus Tabelle II den erforderlichen Rohrdurchmesser ablesen.

Anmerkung:

Trockenzeit und Energieverbrauch bleiben bis zu einer Gesamtrohrlänge von 10 Metern (∅ 100 mm) gleich. Darüber steigen sie geringfügig an. Die Funktion des Trockners wird durch größere Gesamtrohrlängen nicht eingeschränkt, wenn Sie den notwendigen Rohrdurchmesser (Tabelle II) beachten.

Tabelle I

Bauteil Umlenkung Biegeradius R (mm) Zusatzrohrlänge (m)
Flexibles Rohr 90°		100 bis 500	0,5
	45°	100 bis 500	0,4
Glatte Rohre	90°	100	0,4
Kunststoff-Abluftrohre	90°	200	0,3
Ofenrohr	45°	100	0,3
Knie 2,5
Faltenrohrbogen 90° 200 0,8
Mauerrohr oder Fensteranschluß mit Gitterrahmen			3,8
Mauerrohr oder Fensteranschluß mit Klappe			1,5
Abluftstutzen links / rechts			2,0
Flachkanal für Säulenaufstellung			8,0

Tabelle II

Gesamtrohrlänge Rohrdurchmesser
0 - 20 m	100 mm
20 - 30 m	110 mm
30 - 43 m	120 mm
43 - 60 m	130 mm

Für das nachfolgende Beispiel wurde flexibles Abluftrohr vorgesehen. Bei anderen Rohrarten ändern sich die Zusatzrohrlängen gemäß Tabelle I.

Beispiel:

Seitenanschluß links ..... 2,00 m Länge (L)..... 1,20 m Unterer Radius (R) ..... 0,50 m Höhe (H)..... 1,00 m Oberer Radius (R)..... 0,50 m Mauerrohr mit Gitterrahmen ... 3,80 m Gesamtrohrlänge ..... 9,00 m

Ergebnis:

Ein Rohrdurchmesser von 100 mm ist ausreichend, da die Länge weniger als die gemäß der Tabelle II vorgegebene Länge von 20 m mißt.

H R R L

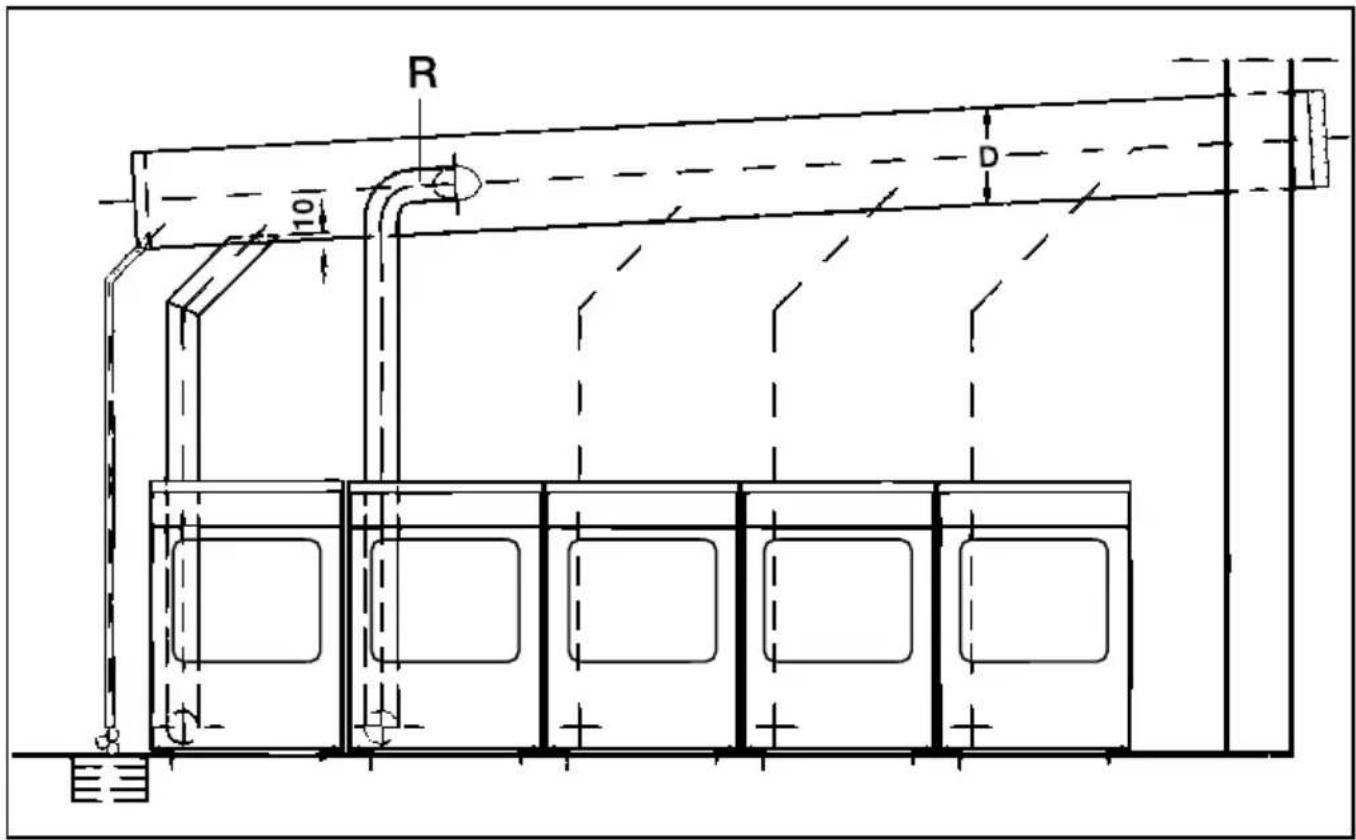

Empfehlung bei Mehrfach-installationen:

R D 10

Installieren Sie pro Trockner eine Rückstauklappe (R) direkt an die Sammelleitung. Hierfür ist Miele-Sonderzubehör* (siehe Abbildung rechts) erforderlich. So vermeiden Sie Geruchsübertragung und Kondenswasserbildung in den nicht betriebenen Trocknern.

Bei Installation von bis zu 5 Geräten an eine Sammelleitung muß der Rohr-durchmesser (D) gemäß Tabelle III vergrößert werden.

Tabelle III

Anzahl der Geräte	Vergrößerungsfaktor für den Rohrdurchmesser aus Tabelle II
2	1,00
3	1,25
4-5	1,50

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluß an die Sammelleitung

2 R ückstauklappe*

3 z u s ätzlicher Adapter*

4 Abluftschlauch*

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Die Abluft kann durch ein Mauerrohr oder einen Fensteranschluß direkt ins Freie geführt werden. Diese Teile sind beim Miele-Fachhandel / Kundendienst erhältlich.

Beispiel: Mauerrohr

4 1 7 6 3 2 min.105 Ø 5

1. Gitterrahmen
2. Mauerrohr
3. Anschlußstück
4. Gitter
5. Klappe
6. Holzschraube
7. Mauerdübel

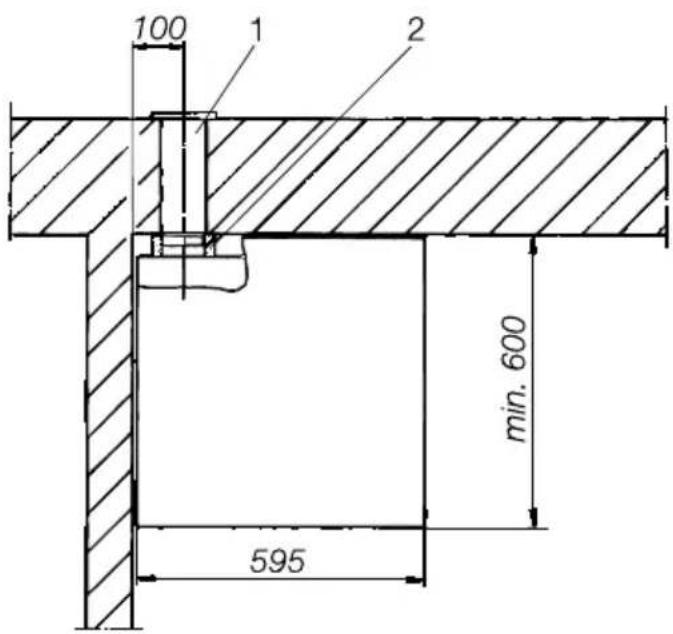

Ansicht von oben auf das Gerät:

100 1 2 min. 600 595

1. Mauerrohr
2. Flexibler Zwischenring

Bei Einbau des Mauerrohres mit wandseitigem

Anschlußstück ist der flexible Zwischenring erforderlich.

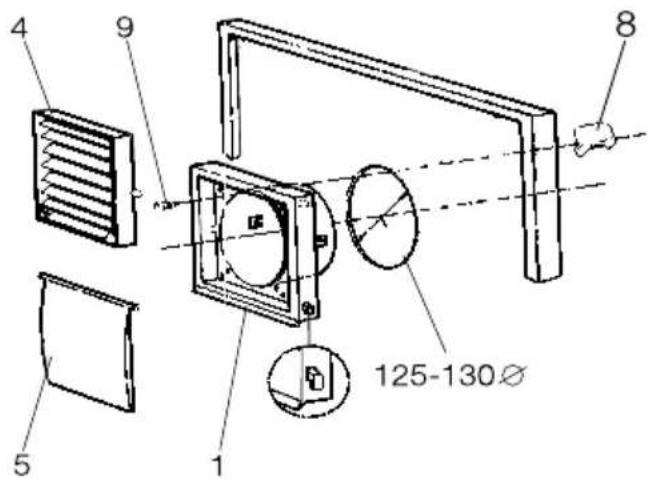

Beispiel: Fensteranschluß

4 9 8 125-130Ø 5 1

1. Gitterrahmen
2. Gitter
3. Klappe
4. Klemmstück (4x)
5. Linsenblechschrauben (4x)

Seitenansicht des Gerätes:

1 1000 85 35 90 2

1. Fensteranschluß
2. Adapter für Flexschlauch

Fensteranschluß in Plexiglasscheibe eingesetzt.

Bei Verwendung von vorhandener Glasscheibe

125 mm ø Loch einbringen.

Installation der Abluftleitung

Installations-Beispiel 1

Versetzter Anschluß (Seitenansicht) mit flexiblem Abluftschlauch an einen Abluftkamin.

1 2 3 min 200 min 300 A B

1. Mauerrohr A. = Drahtspiralschlauch
2. Anschlußstück B. = Flexibles Rohr
3. Kamin feuchtigkeitsisoliert

Installations-Beispiel 3

Anschluß des Kunststoff-Abflußrohres an den Trockner (Seitenansicht).

1 2

1. KA-Rohr 2. Übergangsstück

Installations-Beispiel 2

Versetzter Anschluß (Seitenansicht) mit Kunststoff-Abflußrohr an ein Mauerrohr.

1 2 3

1. Mauerrohr
2. Übergangsstück
3. KA-Rohr (außen ∅ 110 mm)

Installations-Beispiel 4

Höhe des Abluftstutzens bei einer Wasch-Trocken-Säule.

928 858 1688

Der Trockner ist mit einer Wechselstrom-Anschlußleitung (Länge ca. 2 m) und Schuko-Stecker, anschlußfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluß darf nur an eine nach VDE 0100 ausgeführte festinstallierte Elektroanlage erfolgen.

In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o.ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Verbrauchsdaten

Programme Füll-	mengekg U/min kWh 10 A	Endschleuderstufe(im Haushalts-waschautomaten)	Energie Trockenzeit(einschl. Abkühlzeit)
				(2)	16 A (2)
KOCH-/BUNTWÄSCHE
Extratrocken	5 1200	14001600	3,203,052,80	989587	817872
Schranktrocken +	5 1200	14001600	2,702,602,30	888376	716761
Schranktrocken^(1)	5 800	(70 % Restfeuchte) 3,30 105 85
Schranktrocken	5 1200	14001600	2,602,452,20	868075	676458
Bügelfeucht ^(1)	5 800	(70 % Restfeuchte) 2,70 86 70
Bügelfeucht ^5 1200		14001600	2,001,851,55	656153	535043
Mangelfeucht	5 1200	14001600	1,601,451,15	534941	434033
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000	(50 % Restfeuchte) 1,1	5 43 33
Bügelfeucht	2,5	1000 1,00	39 30
Sonderprogramme
Finish Wolle	1	-	0,20	3	3
Glätten	2,5	-	0,30	8	8

(1) Prüfprogramm nach EN 61121.
(2) Absicherung siehe Typenschild.
Werte ermittelt nach Norm EN 61121.

Unterschiedliche Textilarten, die Beladungsmenge, die Restfeuchte nach dem Schleudern und Schwankungen im Stromnetz können zu Veränderungen der angegebenen Werte führen.

Höhe.

Breite ....

Tiefe ....

Gewicht....

Trommelinhalt.

Maximale Beladungsmenge .....

Anschlußspannung ....

Anschlußwert....

Absicherung.

Energieverbrauch.

Erteilte Prüfzeichen ....

850 mm (verstellbar +10/-5 mm)

595 mm

600 mm (einschließlich Wandabstand)

49 kg

103 |

5 kg Trockenwäsche

} siehe Typenschild

siehe Kapitel „Verbrauchsdaten“

Funkschutz, VDE

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de

T-Online *6 38 00#

Änderungen vorbehalten/001 0200
