| Produkttyp | Kondenstrockner |
| Marke | Miele |
| Modell | T 675 c |
| Kategorie | Wäschetrockner |
| Höhe | 850 mm (verstellbar +10/-5 mm) |
| Breite | 595 mm |
| Tiefe | 600 mm (einschl. Wandabstand) |
| Gewicht | 57 kg |
| Trommelvolumen | 103 l |
| Maximale Beladung | 5 kg Trockenwäsche |
| Fassungsvermögen Kondenswasserbehälter | ca. 4 l |
| Maximale Abpumphöhe | 1 m |
| Maximale Abpumplänge | 3 m |
| Anschlussspannung | ~230 V, 50 Hz (siehe Typenschild) |
| Programme | Koch-/Buntwäsche (Extratrocken, Schranktrocken+, Schranktrocken, Bügelfeucht, Mangelfeucht), Pflegeleicht (Schranktrocken+, Schranktrocken, Bügelfeucht), Zeitwahl (Warmluft, Kaltluft), Sonderprogramme (Finish Wolle, Glätten) |
| Zusatzfunktionen | Zeitwahl, Knitterschutz, Kurz, Schonen, Summer |
| Trocknungssystem | Sensitiv-Trocknungssystem mit Novotronic-Steuerung, Reversierautomatik |
| Flusensiebe | Reinigung nach jedem Trocknen |
| Wärmetauscher | Reinigung mindestens zweimal jährlich oder nach ca. 100 Trockengängen |
| Sicherheitsfunktionen | Elektronische Schloßfunktion, Kindersicherung (Türschloss nach Gebrauch) |
| Energieverbrauch (Beispiel) | ca. 2,75 kWh (Koch-/Buntwäsche Schranktrocken, 5 kg, 1200 U/min) |
| Kundendienst | D 0800 22 44 666, A Salzburg (0662) 8584-321, Wien (01) 68095-300 |
Häufig gestellte Fragen - T 675 c MIELE
Benutzerfragen zu T 675 c MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wäschetrockner kostenlos im PDF-Format! Finden Sie Ihr Handbuch T 675 c - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. T 675 c von der Marke MIELE.
BEDIENUNGSANLEITUNG T 675 c MIELE
Gebrauchsanweisung Kondenstrockner T 675 C
Lesen Sie unbedingt die Gebrauchs-
anweisung vor Aufstellung -
Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 703 922
Inhaltsverzeichnis
Gerätebeschreibung 4
Ihr Beitrag zum Umweltschutz 6
Sicherheitshinweise und Warnungen 7
Kurzanweisung....10
Wäsche-Hinweise 11
So trocknen Sie richtig
Tips zum Energiesparen 12
Gerät einschalten und Wäsche einfüllen 12
Programm wählen 13
Zusatzfunktion(en) wählen 13
Programm starten 13
Nach dem Trocknen 14
Zusatzfunktionen 15
Programm-Übersicht 16
Display / Startvorwahl 18
Display 18
Startvorwahl 18
Programm ändern 19
Elektronische Schloßfunktion.... 20
Programmierfunktionen
Übersicht 21
Aufrufen und Abspeichern. 22
Reinigung und Pflege

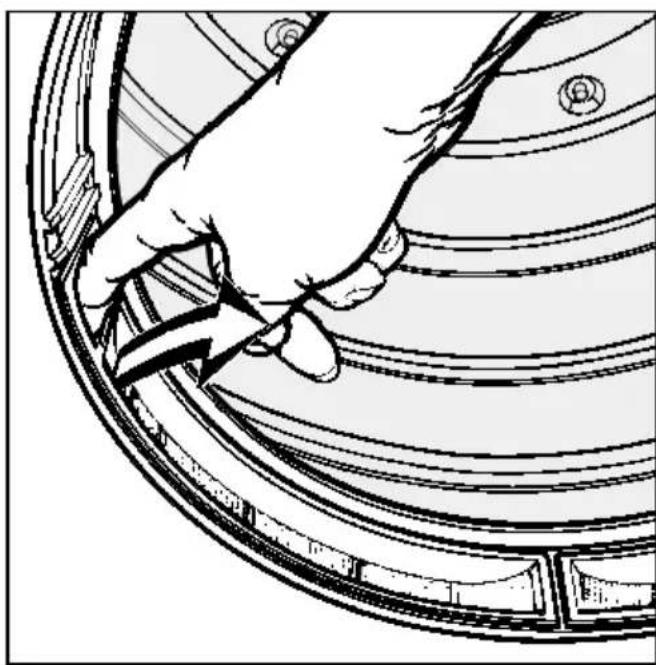

Flusensiebe reinigen 23
Trockner reinigen 23

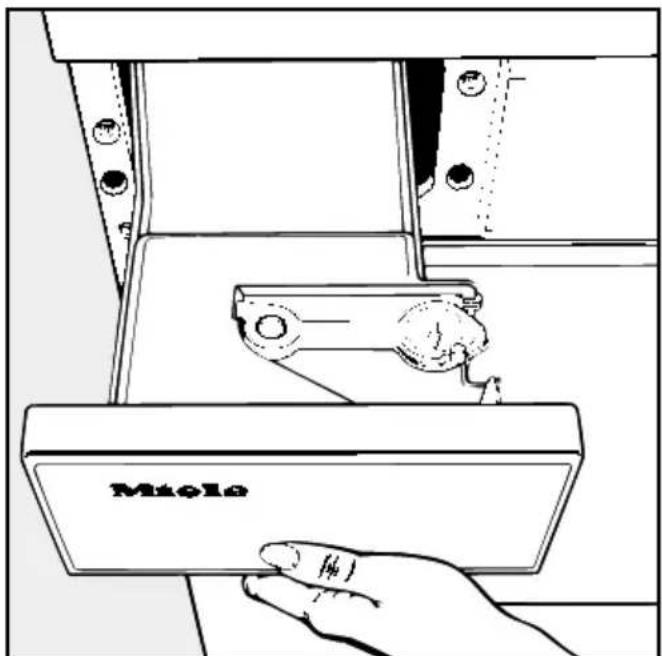

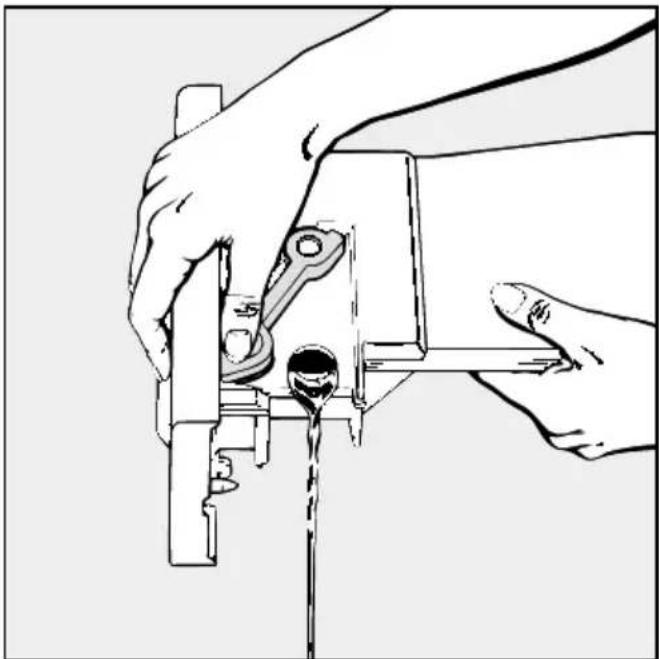

Kondenswasserbehälter entleeren 24

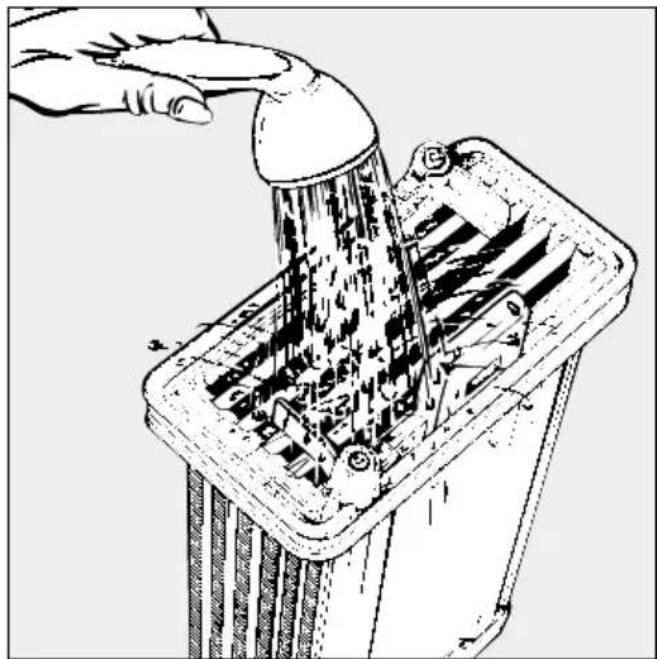

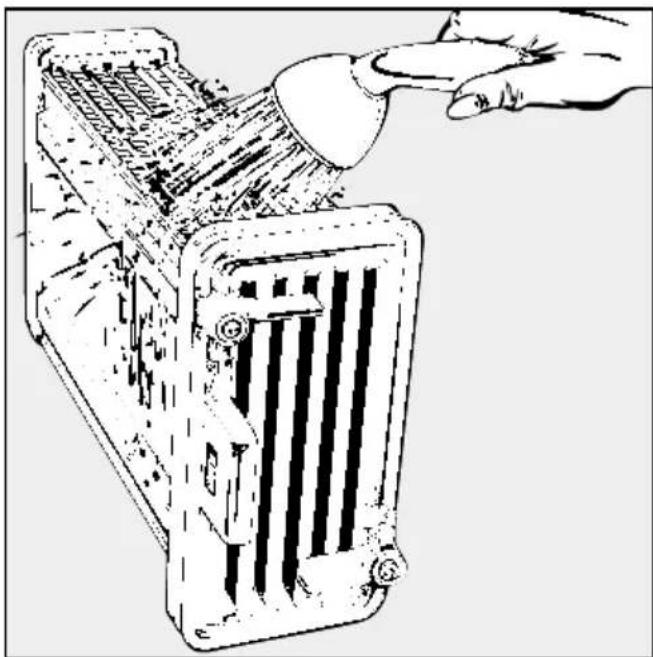

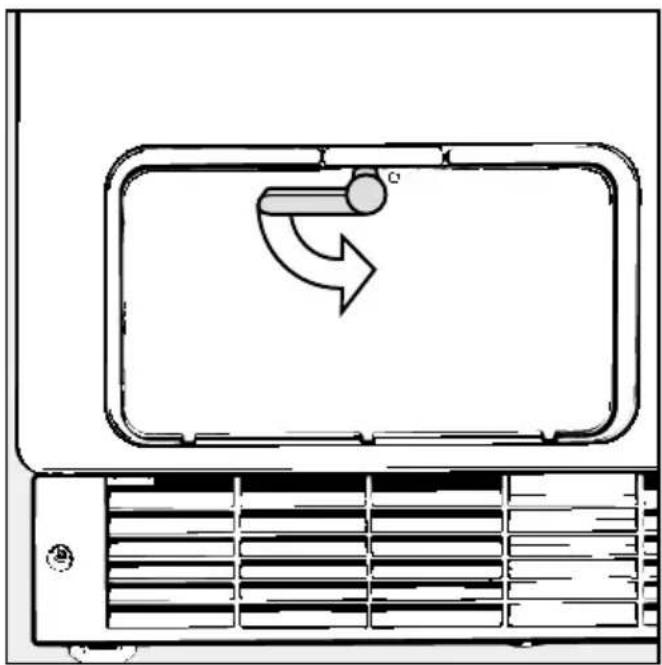

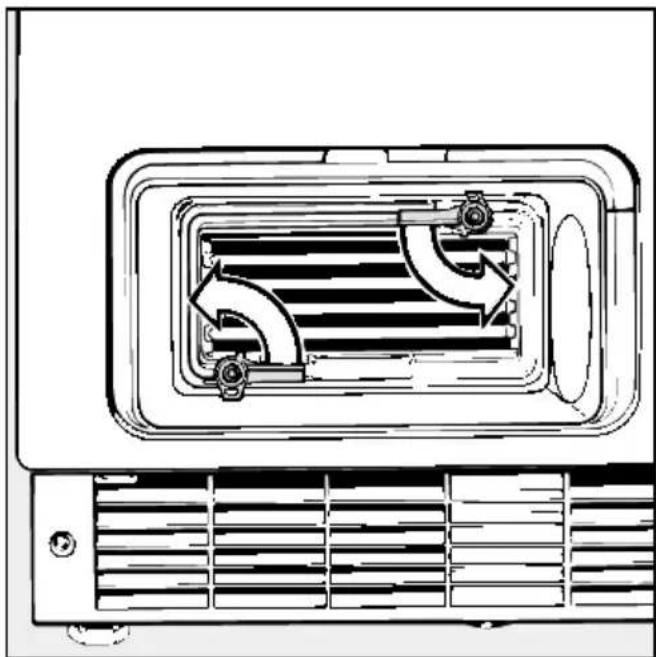

Wärmetauscher reinigen 25
Störungshilfen
Was tun, wenn . . . ? 27
Kundendienst
Reparaturen 32
Programmaktualisierung (PC) 32
Aufstellen 33
Kondenswasserablauf 34
Elektroanschluß 36
Verbrauchsdaten 37
Technische Daten 38

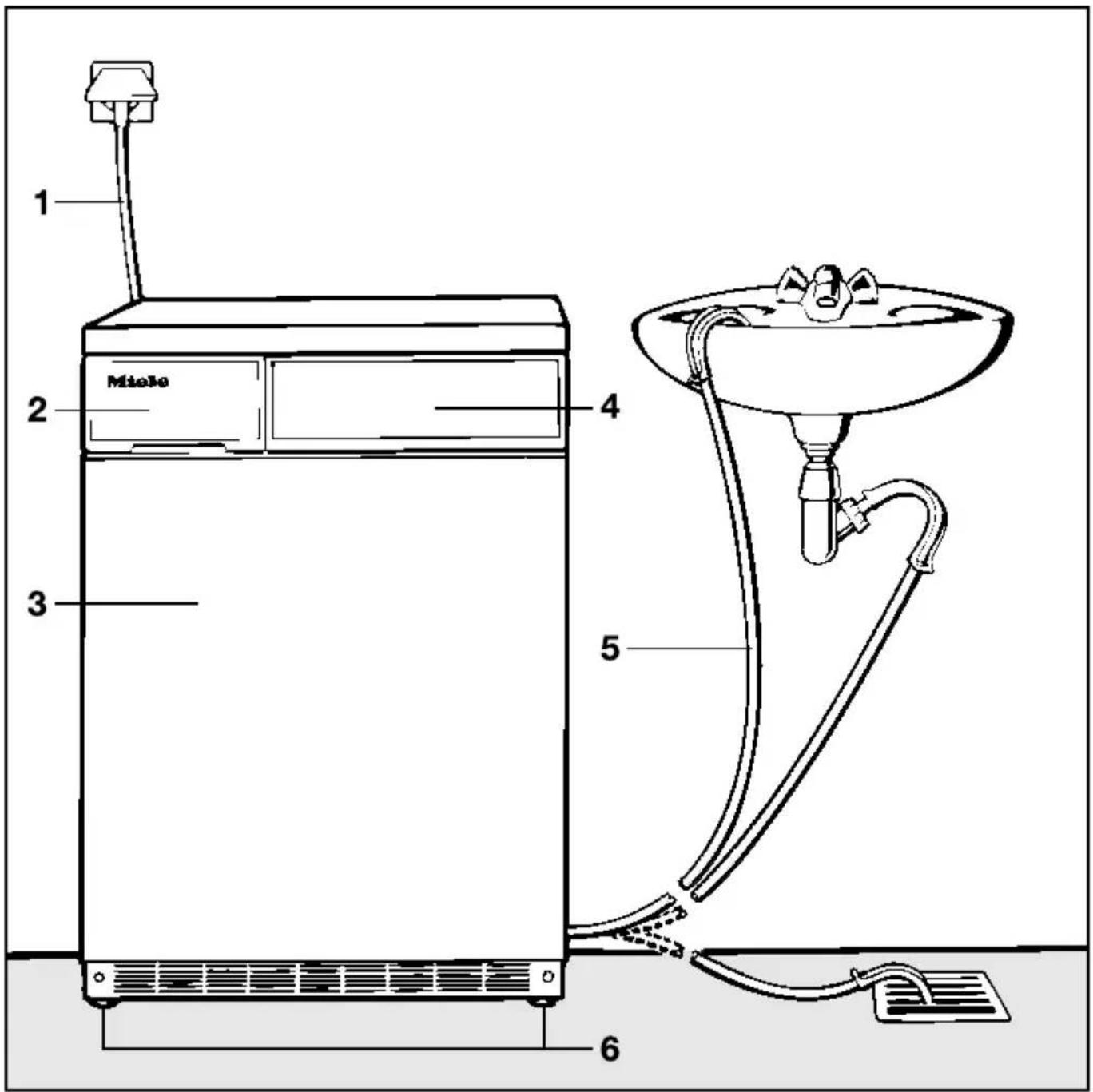

Gesamtübersicht
2 Kondenswasserbehälter
3 Tür
4 Bedienungsblende
5 Ablaufschlauch für Kondenswasser

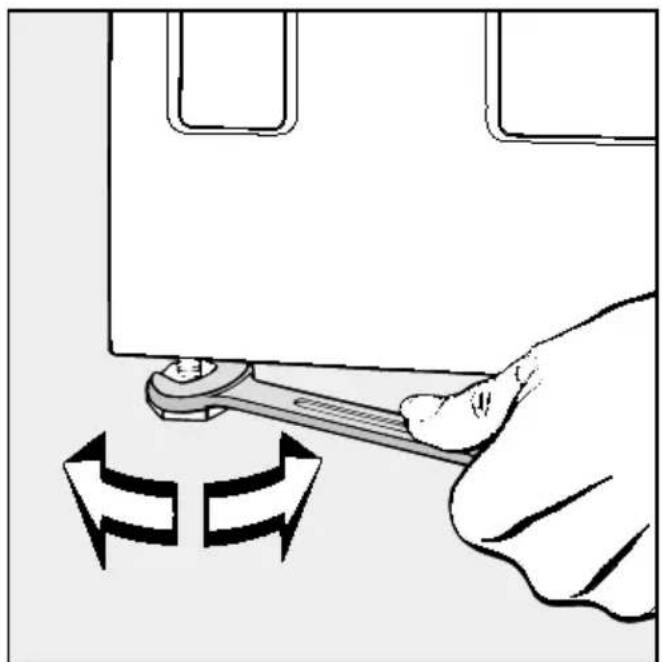

6 Vier höhenverstellbare Schraubfüße

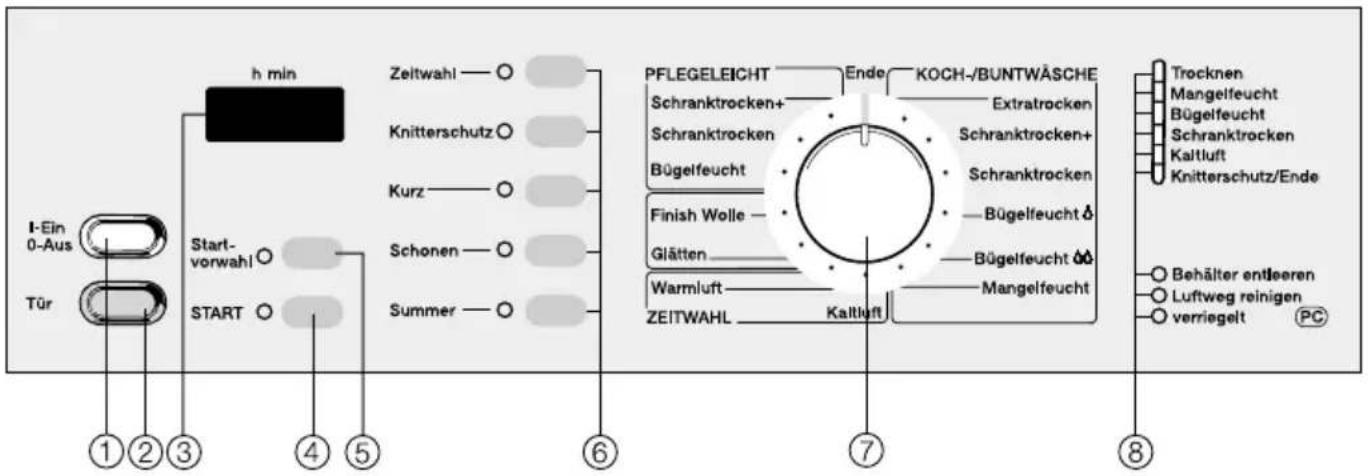

Bedienungsblende
zum Ein- und Ausschalten / Programm abbrechen. Bei eingeschaltetem Gerät wird die Trommel beleuchtet, wenn Sie die Tür öffnen.
②Taste „Tür“
zum Öffnen der Tür / Programm abbrechen. Diese Taste rastet nicht ein.
③Display
erfüllt mehrere Funktionen:
- zeigt die Programmdauer an;
- zeigt bei „Startvorwahl“ die Zeit bis zum Programmstart an;
- zeigt die aufgerufenen Programmierfunktionen an.
④Taste „START“
zum Starten des Trockenprogramms. Die Kontrolleuchte:
- blinkt, wenn das Programm gestartet werden kann;
– leuchtet nach Programmstart.
⑤Taste „Startvorwahl“
die Zeit bis zum Programmstart kann um bis zu 24 Stunden verzögert werden.
⑥Tasten für Zusatzfunktionen
Kontrolleuchte: ein = eingeschaltet aus = ausgeschaltet
⑦Programmwähler
kann rechts- oder linksherum gedreht werden.
Die Ringbeleuchtung erlischt in folgenden Fällen:
- wenn einige Minuten nach dem Einschalten keine Programmwahl oder kein Programmstart erfolgte;
– einige Minuten nach Programmende.
⑧Programmablauf- und Prüf-Kontrolleuchten
die Prüf-Kontrolleuchten sind im Kapitel „Störungshilfen“ erläutert.
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammel-system in den Materialkreislauf zurück. Bitte sorgen Sie dafür, daß das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.
Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.
Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trockner- geeignet ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Technische Sicherheit
Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden.
Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Gerätes unbedingt die Anschlußdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einem Elektro-Fachmann.
Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.
Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch einen Fachmann überprüft wird.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
Das Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.
Im Fehlerfall oder bei der Reinigung und Pflege ist das Gerät nur dann elektrisch vom Netz getrennt, wenn:
- der Netzstecker des Gerätes gezogen ist oder
– die Sicherung der Hausinstallation ausgeschaltet ist oder
– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Defekte Bauteile dürfen nur gegen Miele-Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, daß sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.
Gebrauch
Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, gefährden die Funktionsfähigkeit des Gerätes. Gefrierendes Kondenswasser in der Pumpe, in den Schläuchen und im Kondenswasserbehälter kann zu Schäden führen.
Sichern Sie den Ablaufschlauch, wenn Sie ihn in ein Waschbecken einhängen (nur bei Kondenswasserablauf). Sonst kann der Schlauch abrutschen und das ausfließende Wasser Schäden verursachen.
Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.
Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden:
- daß Kinder sich auf die Tür lehnen und den Trockner zum Kippen bringen. - daß Kinder versuchen, in den Trockner zu krabbeln oder Gegenstände darin zu verstecken.
Brandgefahr besteht bei Textilien, die:
– Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten;
– mit feuergefährlichen Reinigungsmitteln behandelt sind;
– mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind;
– mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen;
– mit Fetten oder Ölen verschmutzt sind.
Halten Sie den Umgebungsraum des Gerätes möglichst frei von Staub und Flusen.
Benutzung von Zubehör
Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
Vor der Entsorgung des Altgerätes
Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlußleitung sowie den Stecker unbrauchbar. Sie verhindern damit, daß ein Mißbrauch mit dem Gerät betrieben wird.
Kurzbeschreibung
Die Programme werden durch Drehen des Programmwählers eingestellt und können per Tastendruck mit Zusatzfunktionen ergänzt werden.
Der Programmstart erfolgt nach Drücken der Taste „START“.
Die Kontrolleuchten der Programmablaufanzeige (rechts auf der Bedienungsblende) informieren über den Programmablauf.
Das Sensitiv-Trocknungssystem gleicht automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.
Die Novotronic-Steuerung mißt die Wasserleitfähigkeit, registriert den Leitwert und kompensiert die Unterschiede für immer gleiche Restfeuchtewerte.
Die Reversierautomatic sorgt für ein abwechselndes Links- und Rechtsherumdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.
Nach Erreichen des gewünschten Trockengrades wird die Wäsche abgekühlt.
Am Programm-Ende schließt sich der „Knitterschutz“ an: die Trommel dreht sich in kurzen Intervallen. So werden Liegefalten in der Wäsche vermieden.
Sie können zusätzlich Programmierfunktionen aktivieren, um das Gerät wider-rufbar an Ihre individuellen Bedürfnisse anzupassen.
Lesen Sie bitte zuerst die Kapitel „Sicherheitshinweise und Warnungen“ und „So trocknen Sie richtig“.
Sie können die mit Zahlen (1, 2, 3...) gekennzeichneten Bedienschritte als Kurzanweisung nutzen.
①Gerät einschalten und Wäsche einfüllen
■ Zum Einschalten Taste „I-Ein/0-Aus“ drücken.
■ Taste „Tür“ drücken und Tür öffnen.
■ Wäsche gut aufgelockert in die Trommel legen.
■ Tür mit leichtem Schwung schließen - nicht zudrücken.
②Programm wählen
■ Programmwähler auf die gewünschte Trockenstufe drehen.
③ Zusatzfunktion(en) wählen
■ Eventuell Zusatzfunktionen durch Tastendruck ein- oder ausschalten.
4Programm starten
■ Taste „START“ drücken.
⑤Nach dem Trocknen
Programmende: die Kontrolleuchte „Knitterschutz/Ende“ leuchtet.
■ Drücken Sie die Taste „Tür“ zum Öffnen und entnehmen Sie die Textilien.
■ Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.
Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.
Die Symbole bedeuten:
☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur (zusätzl. Taste „Schonen“ drücken)
☒ = nicht maschinell trocknen
☐ = maschinelles Trocknen möglich
Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:
Koch-/Buntwäsche und Pflegeleichtes in entsprechenden Programmen mit gewünschter Trockenstufe trocknen (siehe Kapitel „Programm-Übersicht“).
Empfindliche Textilien, z.B. aus Acryl, im Programm „Pflegeleicht“ mit der Zusatzfunktion „Schonen“ trocknen.
Diese Textilien sollten Sie nicht trocknen:
– Wolle und Wollgemische, neigen zum Verfilzen und Schrumpfen. Ausnahme: Sonderprogramm „Finish Wolle“.
– daunengefüllte Textilien*, das innere Feingewebe neigt je nach Qualität zum Schrumpfen.
– reine Leinengewebe ^* ,
nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst „aufrauhen“.
* Ausnahme: Sonderprogramm „Glätten“.
Tips zum Trocknen der Textilien:
Gewirkte Textilien (z.B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appre-tureffekt jedoch die doppelte Menge Stärke.
Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe (z.B. bei Oberhemden und Blusen) zu.
Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm „Pflegeleicht Bügelfeucht“.
Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Gefahr, daß diese Textilien abfärben.
Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel „Programm-Übersicht“ aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.
Tips zum Energiesparen
■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuder-drehzahl ausschleudern.
So sparen Sie beim Trocknen ca.
30 % Energie und Zeit, wenn Sie z.B.
mit 1600 U/min. statt mit 800 U/min.
schleudern.
- Nutzen Sie für das jeweilige Trocken-Programm die volle Trommel-Beladung – ohne die Trommel über- oder unterzubeladen (Kapitel „Programm-Übersicht“). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.
- Sortieren Sie die Textilien vor, soweit dieses möglich ist:
- nach Faser-/Gewebeart,
- nach gewünschtem Trockengrad,
- nach gleicher Größe und gleicher Restfeuchte nach dem Schleudern. So erhalten Sie ein gleichmäßiges Trocknungsergebnis.
■ Sorgen Sie für gute Raumbelüftung.

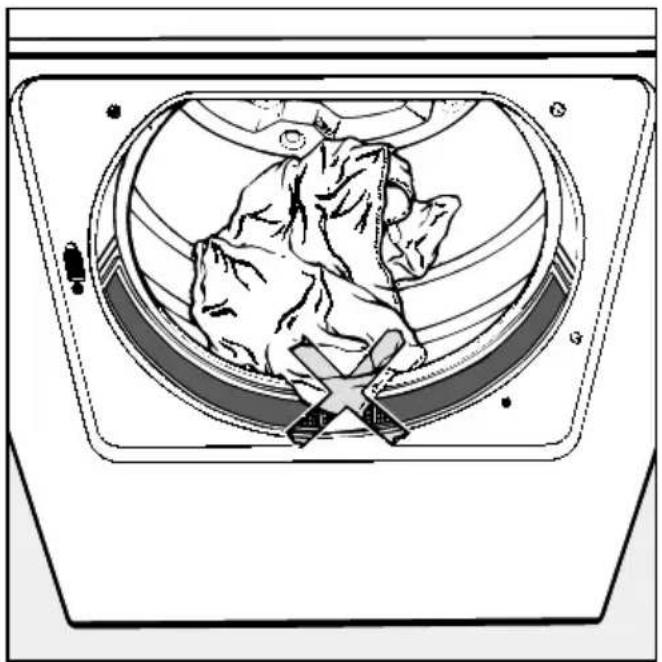

①Gerät einschalten und Wäsche einfüllen
■ Knöpfen Sie Bett- und Kissenbezüge zu, damit keine Kleinteile hineingelangen.
■ Schließen Sie Reißverschlüsse und binden Sie Textilgürtel und Schürzenbänder zusammen.
■ Drücken Sie die Taste „l-Ein/0-Aus“.
■ Drücken Sie die Taste „Tür“ und öffnen Sie die Tür.
Vor dem Trocknen sind Dosierhilfen, z.B. Säckchen, Kugeln aus der Wäsche zu entfernen. Diese Teile können beim Trocknen schmelzen und das Gerät und die Wäsche beschädigen.
■ Legen Sie die Wäsche gut aufge-lockert in die Trommel.
Vermeiden Sie das Überladen der Trommel. Die Wäsche wird sonst strapaziert und das Trocknungs- ergebnis beeinträchtigt.
■ Schließen Sie die Tür mit einem leichten Schwung - nicht zudrücken.
Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

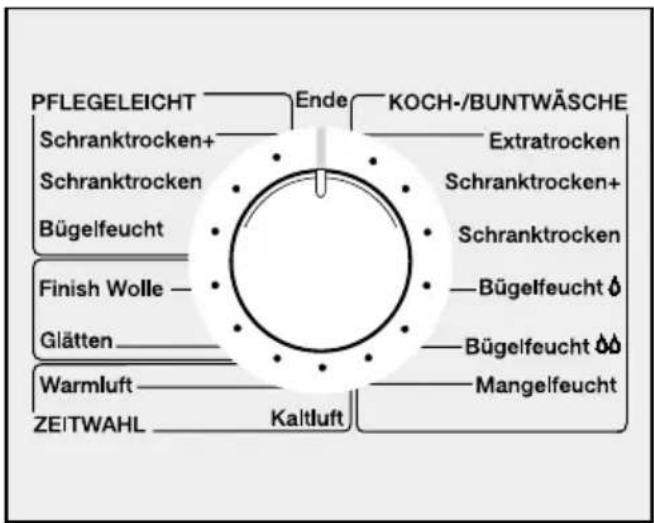

②Programm wählen
Die Programme sind im Kapitel „Programm-Übersicht“ erläutert.
KOCH-/BUNTWÄSCHE; PFLEGE-LEICHT; Finish Wolle; Glätten:
Die Programmdauer wird durch die Programmelektronik vorgegeben.
ZEITWAHL-Programme
Die Programmdauer können Sie selbst bestimmen:
■ Den Programmwähler auf eine ZEIT-WAHL-Programmeinstellung drehen.
■ Taste „Zeitwahl“ so oft drücken, bis die gewünschte Zeit im Display erscheint.
Die Anwahl erfolgt von
- 15 Minuten bis 30 Minuten: in 5-Minutenschritten
- 30 Minuten bis 2 Stunden: in 10-Minutenschritten.
- Wenn Sie die Taste „Zeitwahl“ gedrückt halten, läuft die Zeitwahl automatisch bis zu 2 Stunden und beginnt bei 15 Minuten.
③ Zusatzfunktion(en) wählen
■ Eine oder mehrere Zusatzfunktionen können Sie jetzt ein-/ausschalten.
■ Wenn gewünscht, eine Startvorwahlzeit wählen.
Zusatzfunktionen und Startvorwahl sind in den Kapiteln „Zusatzfunktionen“ / „Startvorwahl“ erläutert.
4Programm starten
■ Taste „START“ drücken.
Rechts auf der Bedienungsblende leuchtet die Kontrolleuchte der jeweils erreichten Trockenstufe.
Hinweis zur Memory-Funktion:
Ist die Memory-Funktion aktiv, werden die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen gespeichert. Es leuchten zu einem Programm die Kontrolleuchten der Zusatzfunktionen / bei Anwahl eines ZEIT-WAHL-Programms erscheint im Display eine Zeit. Hinweise zur Memory-Funktion im Kapitel „Programmierfunktionen“.
Kontrolleuchte „Luftweg reinigen“
Diese Kontrolleuchte zeigt an, daß das Gerät nicht optimal oder nicht wirtschaftlich arbeitet.
Die Gründe für diese Prüfmeldung können sein:
- die Flusensiebe in Tür und Einfüllöffnung sind verstopft;
– der Wärmetauscher ist verstopft.
Die Kontrolleuchte „Luftweg reinigen“ wird vor dem Programmstart nur gelöscht, wenn der Trockner mit der Taste „I-Ein/0-Aus“ ausgeschaltet wurde.
⑤Nach dem Trocknen
Wenn das Trocken-Programm beendet ist, leuchtet die Kontrolleuchte „Knitterschutz/Ende“.
■ Drücken Sie die Taste „Tür“ zum Öffnen.
■ Entnehmen Sie die Textilien.
■ Kontrollieren Sie, ob die Trommel leer ist.
Bleiben Textilien in der Trommel, könnten sie beim nächsten Trocknen Schaden durch Übertrocknen nehmen.
■ Entfernen Sie nach jedem Trocknen die Flusen
- vom Sieb in der Tür-Halterung
- von den Sieben in der Einfüllöffnung Hinweise siehe Kapitel „Reinigung und Pflege“.
■ Entleeren Sie den Kondenswasserbehälter (wenn kein Kondenswasserablauf angeschlossen ist). Hinweise siehe Kapitel „Reinigung und Pflege“.
Nach jedem Trocknen die Tür schließen und das Gerät ausschalten.
- Drücken Sie zum Ausschalten die Taste „I-Ein/0-Aus“.
Zeitwahl — O
Knitterschutz O
Kurz — O
Schonen—O
Summer — O
■ Zusatzfunktionen können Sie vor dem Programmstart durch Drücken der jeweiligen Taste ein- oder ausschalten.
Kontrolleuchte:
- ein = Zusatzfunktion eingeschaltet - aus = Zusatzfunktion ausgeschaltet
Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrolleuchte erlischt beim Loslassen der Taste.
Bei nicht zweckmäßiger Kombination der Zusatzfunktionen (z.B. „Kurz“ und „Schonen“) wird nur die zuletzt gewählte Funktion eingeschaltet.
Zeitwahl
Zum Wählen der Programmdauer eines ZEITWAHL-Programms.
Knitterschutz
Nach Programmende dreht sich die Trommel in Intervallen. Damit werden Knitterfalten in der Wäsche vermieden.
Kurz
Die Programmlaufzeit wird verkürzt.
– Zum Trocknen unempfindlicher Textilien.
Schonen
Die Temperatur beim Trocknen wird herabgesetzt.
- Für empfindliche Textilien (Pflegesymbol ☐), z.B. aus Acryl.
Die Programmlaufzeit wird länger.
Summer
Nach Programmende ertönt wiederholend ein Signal.
Die Summerlautstärke können Sie verändern:
①Programm wählen.
2 Taste „Summer“ solange drücken (die Kontrolleuchte „Summer“ leuchtet), bis die erwünschte Lautstärke eingestellt ist. Die Summertonhöhe ändert sich gleichzeitig.
③ Taste „Summer“ loslassen und Programm starten.
| Programm Wäsche-/T | extilart maximale | Beladung (2) | Hinweis |
| KOCH-/BUNTWÄSCHE | |||
| Extratrocken | Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden. | 5 kg Trikotwäsche nichtExtratrocken trocknen – Schrumpfgefahr. | |
| Schranktrocken+ | Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z.B. Frottierhandtücher, Trikotwäsche). | 5 kg – | |
| Schranktrocken^(1) | Gleichartige Textilien aus Baumwolle (Trikotwäsche, Biberbettücher, Frottierwäsche). | 5 kg Wenn die Textilien zu feucht sind, Schranktrocken+ wählen. | |
| Bügelfeucht Baumwoll- oderLeinengewebe (z.B. Tisch- und Bettwäsche, gestärkte Wäsche oder ähnliches). | 5 kg – | ||
| Bügelfeucht ^(1) | 5 kg Wenn die Textilien zu feucht für das Bügeln von Hand sind, Bügelfeucht wählen. | ||
| Mangelfeucht | Baumwoll- oderLeinengewebe, die durch Heißmangeln nachbehandelt werden; gestärkte Wäsche. | 5 kg Die Wäsche bis zum Mangeln aufrollen.Damit wird Austrocknen vermieden. | |
| PFLEGELEICHT | |||
| Schranktrocken+ | Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei „Schranktrocken“ nicht ausreichend trocken werden (z.B. Pullover, Kleider, Hosen). | 2,5 kg Wäsche mindestens30 Sekunden gut anschleudern. | |
| Schranktrocken^(1) | Pflegeleichte Oberhemden; Tischdecken aus Mischgeweben, z.B. Baumwolle/ Synthetik. | 2,5 kg | |
| Bügelfeucht | Pflegeleichte Oberhemden, Tischdecken aus Misch-geweben, z.B. Baumwolle/Synthetik, die nachgebügelt werden müssen. | 2,5 kg Wäsche mindestens30 Sekunden gut anschleudern. Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch „Sonderprogramm”) | |
(1) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
(2) Gewicht der Trockenwäsche
| Programm Wäsche-/Textilart maximale | Beladung (2) | Hinweis | |
| ZEITWAHL | |||
| Warmluft | Einzelne Wäschestücke (z.B. Badehandtücher, Badekleidung, Spültücher).Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungs-eigenschaften aufweisen. | 5 kg – | |
| Kaltluft | Textilien, die durchlüftet werden sollen. | 5 kg – | |
| Sonderprogramme | |||
| Pflegeleicht Bügelfeucht | Textilien aus Baumwolle oder Mischgewebe (z.B. Ober-hemden, Blusen) | 1 kg Textilien werden, abhängig von der Textilart, knitterarm getrocknet | |
| Finish Wolle | Wolle-Textilien. 1 kg Wolle-Textilien werden in kurzerZeit aufgelockert und somit flauschiger.Textilien sofort nach Programm-ende entnehmen. Die Textilien werden in diesem Programm nicht fertiggetrocknet. | ||
| Glätten | Baumwoll- oder Leinengewebe.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik. | 2,5 kg Programm zur Reduzierung von Knittern nach vorherigem Schleudern.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen. | |
(2) Gewicht der Trockenwäsche
Display
Das Display kann verschiedene Funktionen anzeigen:
- die Programmdauer (Restzeit);
- die Dauer eines ZEITWAHL-Programms, wenn Sie es wählen;
- die Startvorwahlzeit, wenn Sie diese wählen;
- die Programmierfunktionen, wenn Sie diese ein- oder ausschalten.
Restzeit-Anzeige im Display
Nach Programmstart errechnet die Elektronik des Gerätes die Restzeit des Trockenprogramms und im Display erscheinen Balken: === ... === ... .
Nach ca. 1 Minute erscheint die Restzeit, die in Minutenschritten abläuft. Bei jedem Programmlauf kann die Restzeit variieren. Sie wird beim Trocknen von diversen Faktoren beeinflußt:
- Menge, Art und unterschiedliche Restfeuchte der Textilien;
– Schwankungen im Stromnetz; - Umgebungstemperatur.
Deshalb ist die Restzeit als „Schätzwert“ zu betrachten. Damit dieser „Schätzwert“ möglichst genau wird, ist das Gerät mit einer lernfähigen Elektronik ausgestattet, die sich während der ersten 10-15 Programmläufe auf Ihre individuellen Wäscheposten einstellt.
Trocknen Sie möglichst bei jedem Programmlauf gleich große Wäscheposten. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen! Möglicherweise wird dann kurz vor Programmende die Restzeit angehalten (siehe Kapitel „Störungshilfen“).
Startvorwahl
Nach der Programmwahl können Sie den Start um 30 Minuten (30) bis zu 24 Stunden (24h) verzögern.
■ Programm wählen.
■ Taste „Startvorwahl“ so oft drücken, bis die gewünschte Zeit im Display erscheint:
- bis 10h in 30-Minuten-Schritten.
– von 10h bis 24h in Stundenschritten.
■ Taste „START“ drücken.
Die gewählte Zeit läuft ab:
- von 24h bis 10h in Stundenschritten.
- unter 10h in Minutenschritten.
Ca. 1 Minute nach erfolgtem Programmstart wird die Restzeit des jeweiligen Programms angezeigt.
Startvorwahl löschen
■ Taste „Startvorwahl“ beim Stand 24h drücken;
oder, wenn „START“ gedrückt ist:
■ Gerät mit Taste „I-Ein/0-Aus“ ausschalten.
Nach Programmstart werden keine Änderungen der Programmwahl und Zusatzfunktionen akzeptiert.
Wird der Programmwähler nach Programmstart auf ein anderes Programm gestellt, blinkt die Kontrolleuchte „Trocknen“. Der Programmablauf wird nicht beeinflußt. Die Kontrolleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.
Programm neu wählen
Zuerst das Programm abbrechen:
■ Programmwähler auf „Ende“ drehen. Wenn nur noch die Kontrolleuchte „Knitterschutz/Ende“ leuchtet, ist das Programm abgebrochen.
Dann ein neues Programm wählen:
■ Programmwähler auf die gewünschte Trockenstufe drehen.
■ Eventuell Zusatzfunktionen an- oder abwählen.
■ Taste „START“ drücken.
Nachlegen oder Entnehmen von Textilien
Programm abbrechen:
■ Taste „Tür“ drücken und Tür öffnen.
- Jetzt können Sie z.B. Wäsche nachlegen oder vorzeitig entnehmen.
Weitertrocknen:
■ Tür schließen.
■ Taste „START“ drücken.
– Das Programm wird fortgesetzt.
– Die jetzt im Display angezeigte Restzeit weicht möglicherweise von der tatsächlichen Trockenzeit ab.
Bei ZEITWAHL-Programmen: nach Stromausfall muß bei Netzwiederkehr das Programm erneut gestartet werden.
Die Schloßfunktion schützt Ihr Gerät vor Fremdbenutzung.
Schloßfunktion einschalten
Gehen Sie wie folgt vor:
① Die Tür ist geschlossen und der Programmwähler steht auf „Ende“.
②Gerät einschalten.
③ Taste „Knitterschutz“ drücken und während der Schritte ④ bis ⑥ gedrückt halten.
4 Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf „KOCH-/BUNTWÄSCHE Schranktrocken“ drehen.
5 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „Ende“ drehen.
6 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf „PFLEGELEICHT Bügelfeucht“ drehen.
Die Kontrolleuchte „verriegelt“ blinkt.
⑦ Taste „Knitterschutz“ loslassen.
Die Schloßfunktion ist eingeschaltet.
⑧ Gerät ausschalten.
Schloßfunktion ausschalten
■ Schritte ①-⑦ wiederholen.
Die „verriegelt“-Kontolleuchte erlischt nach Schritt 6.
Übersicht
Mit den Programmierfunktionen können Sie das Gerät an Ihre individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben dauerhaft gespeichert, bis Sie diese wieder löschen.
■ Sie können einzelne oder alle Programmierfunktionen aktivieren oder löschen.
Programmierfunktion 01: „Korrektur des Trockengrades“
Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Wenn Sie jedoch die Wäsche etwas trockener wünschen, haben Sie die Möglichkeit, den Feuchtegrad aller Programme etwas herabzusetzen.
Diese Funktion ist werkseitig nicht eingeschaltet.
Programmierfunktion 03: „Memory-Funktion“
Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.
Die Memory-Funktion ist werkseitig eingeschaltet. Sie kann über diese Programmierfunktion ausgeschaltet werden.
Aufrufen und Abspeichern
Die Programmierfunktionen werden mit Hilfe der Zusatzfunktions-Tasten und des Programmwählers aktiviert. Die Zusatzfunktions-Tasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Bedienungsblende erkennbar ist.
Gehen Sie wie folgt vor:
① Das Gerät ist ausgeschaltet und die Tür geschlossen.
Der Programmwähler steht auf Position „Ende“.
② Tasten „Kurz“ und „Schonen“ gleichzeitig gedrückt halten und ...
3 ... das Gerät mit der „I-Ein/0-Aus“ - Taste einschalten.
④ Alle Tasten loslassen.
- im Display erscheint: „P“.
- die Kontrolleuchten „Trocknen“ und „Kaltluft“ blinken.
5 Drehen Sie den Programmwähler auf eine der folgenden Stellungen:
- KOCH-/BUNTWÄSCHE Extratrocken für die Programmierfunktion 01: Korrektur des Trockengrades
- KOCH-/BUNTWÄSCHE Schranktrocken für die Programmierfunktion 03: Memory-Funktion
⑥ Im Display blinkt die Zahl der Programmierfunktion abwechselnd mit dem „P“.
Beispiel:
$$ 0 1 0 \dots P 0 \dots 0 1 0 \dots P 0 \dots . $$
Die rechte Ziffer leuchtet permanent und bedeutet:
= Programmierfunktion I = Programmierfunktion (und die Kontrolleuchte „Mangelfeucht“ leuchtet)
⑦ Durch Drücken der Taste „START“ schalten Sie die rechte Ziffer von
0 auf 1 = ein oder von
$$ I \text { auf } 0 = \overline {{\text { aus um. }}} $$
⑧Wenn Sie eine weitere Programmierfunktion aufrufen möchten, wiederholen Sie ab Punkt ⑤. Wenn nicht, dann:
9 Abspeichern: Programmwähler auf „Ende“ drehen und mit der Taste „I-Ein/0-Aus“ das Gerät ausschalten.
Programmierfunktionen ausschalten
■ Punkte ① bis ⑨ ausführen.
Kontrolle, ob Programmierfunktionen aufgerufen sind:
■ Punkte ① bis ⑥ ausführen.
■ Gerät ausschalten.
Die Kontrolle ist beendet.
Flusensiebe reinigen
Flusensiebe in der Tür und Einfüllöffnung fangen anfallende Flusen auf.
■ Reinigen Sie alle Siebe nach jedem Trocknen. So verringert sich die Trockenzeit und Sie sparen Energie.

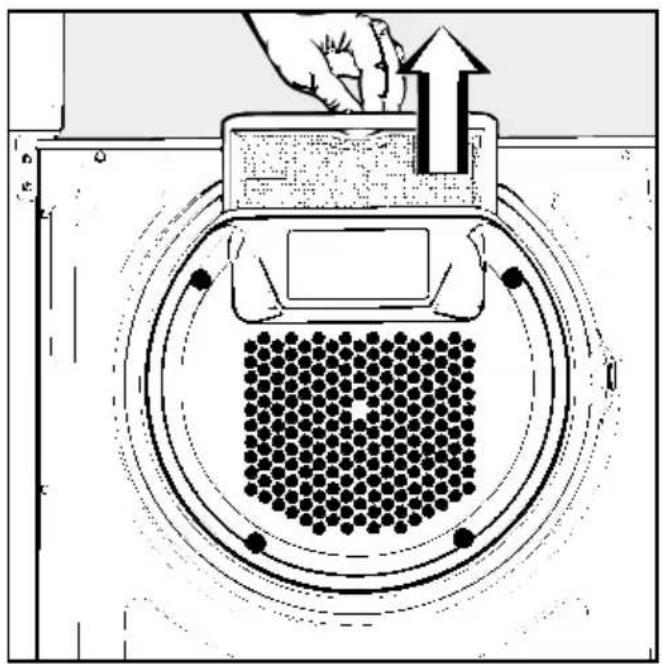

■ Tür öffnen und das Flusensieb aus der Tür-Halterung ziehen.
■ Streifen Sie die Flusen ab:
- vom Sieb aus der Tür-Halterung
- von den Sieben in der Einfüllöffnung
Dazu keinen spitzen/scharfkantigen
Gegenstand benutzen!
■ Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele-Fachhandel/-Kundendienst gibt es dafür eine Reinigungsbürste.
■ Das Flusensieb in die Tür-Halterung schieben und die Tür schließen.
Sollten die Flusensiebe stark verklebt oder verstopft sein, können Sie diese unter fließendem heißen Wasser reinigen.
■ Diese Siebe nur zur Naßreinigung entnehmen.
■ Alle Flusensiebe gut abtrocknen und einsetzen.
Trockner reinigen
Gerät vom Netz trennen.
■ Reinigen Sie ... ... Gehäuse und Bedienungs- blende: mit einem milden Reinigung- mittel oder Seifenlauge; ... Trommel und andere Geräteteile aus Edelstahl: mit einem geeigneten Edelstahl-Putzmittel.
Keine Scheuer- oder Lösemittel, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.
■ Alle Teile mit einem weichen Tuch abtrocknen.
Kondenswasserbehälter ent- leeren
Ist kein Kondenswasserablauf angeschlossen, wird das beim Trocknen verdunstende Wasser im Kondenswasserbehälter aufgefangen.
Den Kondenswasserbehälter nach jedem Trocknen entleeren! Spätestens, wenn die Kontrolleuchte „Behälter entleeren“ leuchtet.
Wird . . .
... das Trocknen mit gefülltem Kondenswasserbehälter gestartet oder
... die maximale Füllmenge während dem Trocknen erreicht, dann:
- leuchtet die „Behälter entleeren“-Kontrolleuchte.
- ertönt der Summer.
– wird das Programm abgebrochen.
- wird die Wäsche abgekühlt: die Kontrolleuchte „Kaltluft“ leuchtet.
■ Den Verschluß öffnen und das Kondenswasser ausleeren.
■ Den entleerten Behälter bis zum spürbaren Einrasten einschieben.
Kondenswasser darf nicht getrunken werden. Möglich sind gesundheitsschädigende Folgen für Menschen oder Tiere.
Sie können Kondenswasser im Haushalt verwenden, z.B. für Dampfbügeleisen oder Luftbefeuchter.
Dabei beachten:
Das Kondenswasser vorsichtshalber durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.
Wärmetauscher reinigen
Gerät vom Netz trennen.
Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr, bei häufiger Nutzung spätestens nach ca. 100 Trockengängen, und reinigen Sie ihn wenn nötig.
■ Öffnen Sie die Tür.

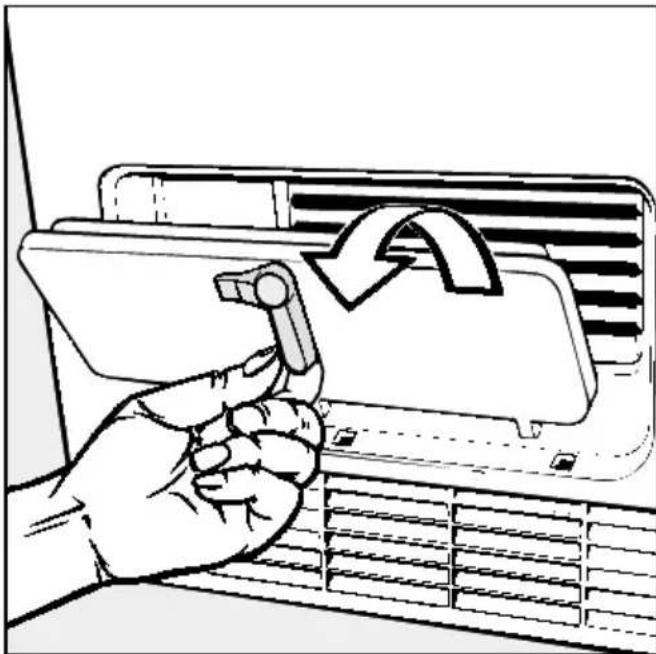

■ Verschlußknebel des Deckels senkrecht nach unten stellen.
■ Nehmen Sie den Deckel heraus.
■ Stellen Sie beide Knebel am Wärmetauscher senkrecht.

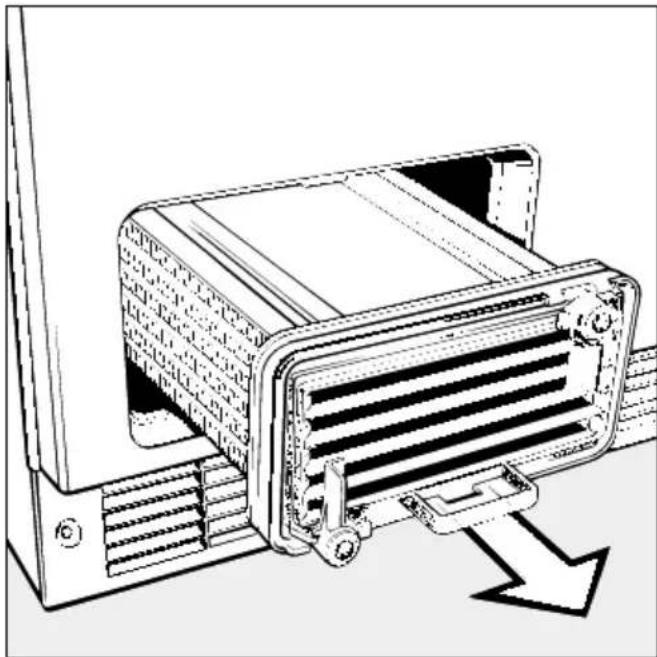

■ Ziehen Sie den Wärmetauscher zum Reinigen heraus.
■ Reinigen Sie den Wärmetauscher an der Vorder- und Rückseite.
Die Dichtungsgummis an Vorder- und Rückseite vorsichtig aber gründlich abwischen.
■ Reinigen Sie den Wärmetauscher an beiden Längsseiten.
■ Den Wärmetauscher zum Abtropfen mit der Längsseite auf ein Handtuch stellen.
■ Den Wärmetauscher wieder einsetzen (siehe Abbildung oben links).
■ Beide Knebel des Wärmetauschers waagerecht stellen.
Den festen Sitz überprüfen. Dazu: den Wärmetauscher nach vorn ziehen.
■ Setzen Sie den Deckel wieder ein und überprüfen Sie ebenfalls den festen Sitz. Sonst kann Wasser aus dem Gerät laufen.
■ Tür schließen.
Was tun, wenn ... ?
Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
| Was tun, wenn . . . Ursache . . . | Behebung . . . | |
| . . . die Trommel sich nach dem Einschalten nicht dreht? | Eventuell ist eine falsche Reihenfolge beim Einschalten die Ursache. | Wiederholen Sie das Einschalten (siehe Kapitel „So trocknen Sie richtig“).- Ist der Netzstecker einge-steckt?- Ist die Tür richtig geschlossen?- Wurde die Taste „I-Ein/0-Aus“ gedrückt?- Wurde die Taste „START“ gedrückt?- Haben Sie die Startvorwahl aktiviert? Das Programm startet nach Ablauf der Startvorwahl.- Haben die Sicherungen der Hausinstallation beim Einschalten des Gerätes ausgelöst? Wenn ja, informieren Sie den Kundendienst. |
| . . . Wäschestücke aus synthetischen Fasern nach dem Trocknen statisch aufgeladen sind? | Beim nächsten Waschen ein Weichspülmittel im letzten Spülgang zugeben. Die statische Aufladung kann so vermindert werden. | |
| . . . die Wäsche eventuell un-zureichend getrocknet wurde? | Die Beladung bestand aus unterschiedlichen Geweben. | Wählen Sie beim nächsten Trocknen ein geeignetes Programm. |
| . . . sich Flusen bilden? | Durch das Trocknen lösen sich Flusen, die sich hauptsächlich durch den Abrieb während des Tragens und Waschens auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluß auf die Lebensdauer der Textilien. Das haben Forschungsinstitute ermittelt. | |
| Was tun, wenn . . . ? Ursache . . | Behebung . . . | |
| . . . der Trockenvorgang sehr lange dauert? | Die Be- und Entlüftung reicht nicht aus (z.B. weil der Aufstellraum sehr klein ist). Dadurch kann die Raumtemperatur stark gestiegen sein. | Beim Trocknen Tür / Fenster öffnen, damit Luft nachströmt. |
| Das Lüftungsgitter unter der Tür ist zugestellt. | Eventuelle Gegenstände entfernen, die das Lüftungs-gitter unter der Tür zustellen. | |
| Das Gerät kann nicht ordnungsgemäß die Luft ausblasen. | — Flusensiebe in der Tür und Einfüllöffnung reinigen.— Wärmetauscher reinigen. | |
| Die Textilien wurden nicht genügend ausgeschleudert. | Schleudern Sie die Wäsche im Waschautomaten mit möglichst hoher Drehzahl. | |
| . . . sich am oberen Rand der Einfüllöffnung Wassertropfen gebildet haben? | Ein doppeltes Filtersystem mit zweifacher Abdichtung verhindert weitgehend die Ablagerung betriebstörender Flusen im Wärmetauscher. Aufgrund dieser Abdichtung kann es gelegentlich zur Kondenswasserbildung kommen. | Wäschestücke, die durch das Herausnehmen mit den Wassertropfen in Berührung kommen, sind nach wenigen Minuten wieder trocken. |
| . . . nach der Reinigung des Wärmetauschers Wasser aus dem Gerät läuft? | Die Kondenseinrichtung ist nicht richtig verschlossen. | Den festen Sitz des Wärmetauschers und des Deckels der Kondenseinrichtung überprüfen, erneut verschließen. |
| . . . die Ringbeleuchtung nicht leuchtet? | Das ist keine Störung. | Siehe Kapitel „Geräte-beschreibung“. |
| . . . die Trommelbeleuchtung nicht leuchtet? | Sie leuchtet nur, wenn das Gerät eingeschaltet ist. Eventuell ist die Glühlampe defekt. | Glühlampe auswechseln: siehe am Ende dieses Kapitels. |
| . . . Sie die Tür bei Stromausfall öffnen müssen? | Tür öffnen: siehe am Ende dieses Kapitels. | |
| Prüf- und Störungsmeldungen, die durch Kontrolleuchten oder im Display angezeigt werden: | ||
| Was tun, wenn . . . ? Ursache . . | Behebung . . . | |
| . . . die Kontrolleuchte „verrie-gelt“ nach Einschalten des Gerätes blinkt? | Die Schloßfunktion ist aktiviert.Das Programm kann nicht gestartet werden. | Siehe Kapitel „Elektronische Schloßfunktion“. |
| . . . die Kontrolleuchte „verrie-gelt“ beim Trocknen leuchtet? | Das ist keine Störung. Die Kontrolleuchte erlischt bei Programmende. | |
| . . . die Kontrolleuchte „Trocknen“ blinkt? | Der Programmwähler wurde nach Programmstart verstellt.Das Programm läuft aber ordnungsgemäß ab. | Stellen Sie das ursprünglich gewählte Programm ein: die Kontrolleuchte erlischt. |
| . . . die Kontrolleuchte „Knitterschutz/Ende“ blinkt? | Eventuell liegt eine Störung vor. | — Gerät aus- und einschalten.— Programm wählen und starten. |
| Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, beinträchtigen die Funktionsfähigkeit des Gerätes (gefrorenes Kondenswasser). | — Stellen Sie das Gerät in einem wärmeren Raum auf. | |
| Bei erneutem Blinken liegt ein technischer Defekt vor. Informieren Sie den Kundendienst. | ||
| . . . die Kontrolleuchte „Behälter entleeren“ leuchtet? | Der Kondenswasserbehälter ist voll. | — Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus und entleeren Sie das Kondenswasser. Überprüfen Sie den festen Sitz des Kondenswasserbehälters. |
| . . . die Kontrolleuchte „Luftweg reinigen“ leuchtet? | Die Flusensiebe sind verstopft. | — Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus.— Reinigen Sie die Flusensiebe nach jedem Trocknen (Kapitel „Reinigung und Pflege“). |
| Es kann eventuell der Wärmetauscher verstopft sein, weil er seit längerer Zeit nicht gereinigt wurde.Behebung . . . | — Schalten Sie den Trockner mit der Taste „I-Ein/0-Aus“ aus.— Bitte beachten Sie, daß von Zeit zu Zeit der Wärmetauscher gereinigt werden muß (Kapitel „Reinigung und Pflege“). | |
| Was tun, wenn . . . ? Ursache . . . | ||
| . . . nach Programmstart im Display Balken erscheinen:„=== ... -=== ...=== ... =...“? | Das ist keine Störung. | Siehe Kapitel „Display“. |
| . . . das Programm abgebrochen wird, die Kontrolleuchte „Knitterschutz/Ende” leuchtet und im Display „0” erscheint? | Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm trocknen. | |
| . . . das Programm abgebrochen wird und im Display „---“ erscheint? | Siehe „Was tun, wenn der Trockenvorgang sehr lange dauert“? | |
| . . . kurz vor Programmende die Restzeit im Display bei „10“ angehalten wird und Balken blinken (=10...-10...), der Trockner aber weitertrocknet? | Das ist keine Störung.Es wurde ein größerer Wäscheposten getrocknet als bei den letzten Programmläufen. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen! | Der Trockenvorgang ist noch nicht abgeschlossen. Das Programm benötigt mehr Zeit als die Elektronik zu Beginn des Programms ermittelt hat.Die Zeit wird solange angehalten, bis der angewählte Trockengrad erreicht ist. |
Die Trommelbeleuchtung leuchtet nicht:
Glühlampe auswechseln
■ Öffnen Sie die Tür.
Zum Auswechseln der Glühlampe den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten.
Achten Sie auf den festen Sitz der Kappe. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluß verursachen.
Die temperaturbeständige Glühlampe sollten Sie nur über den Miele-Fachhandel/-Kundendienst beziehen.

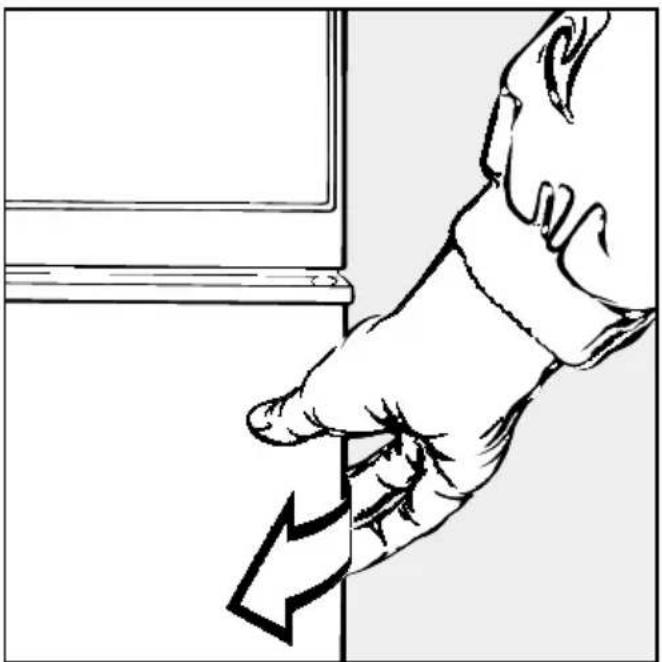

Tür öffnen bei Stromausfall


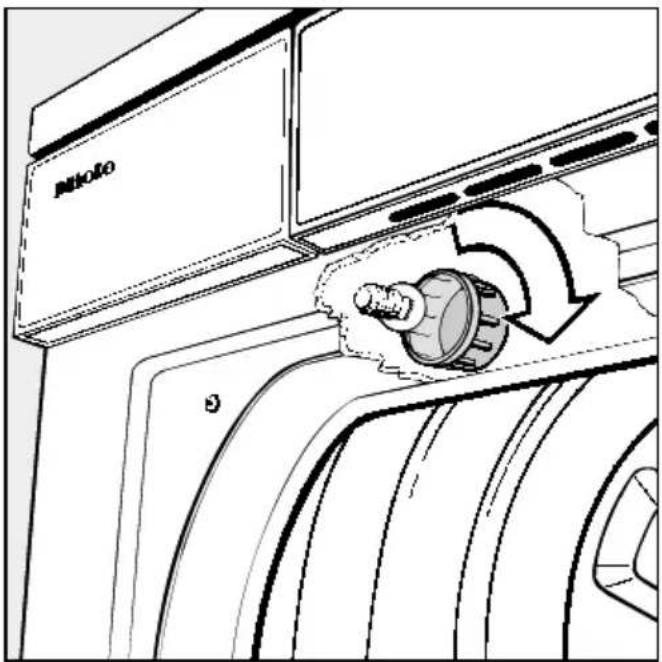

Pitolo 9■ Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trockners) ab.
■ Tauschen Sie die Glühlampe aus.
Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.
■ Kappe einsetzen und festschrauben.
Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie
- Ihren Miele-Fachhändler
oder
- den Miele-Werkkundendienst unter der Telefonnummer:
D 0800 22 44 666
A Salzburg (0662) 8584-321
(0662) 8584-322
Wien (01) 68095-300
L49711-20
4 97 11-22

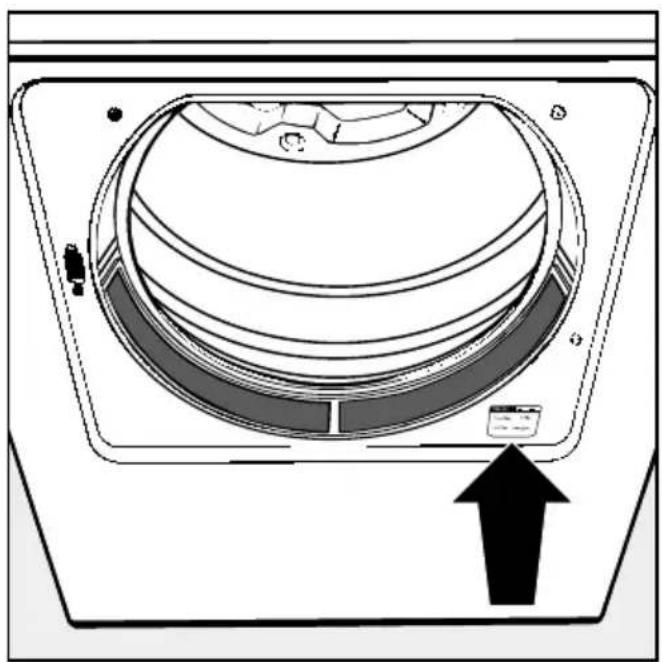

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild rechts unterhalb der Einfüllöffnung:
Programmaktualisierung (PC)
Die auf der Bedienungsblende mit "PC" gekennzeichnete Kontrolleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).
Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.
Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.
Der Trockner muß lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt nachteilig auswirken.
■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.
Das Lüftungsgitter unter der Tür darf auf keinen Fall zugestellt werden. Eine ausreichende Kühlluftzufuhr ist sonst nicht gewährleistet.

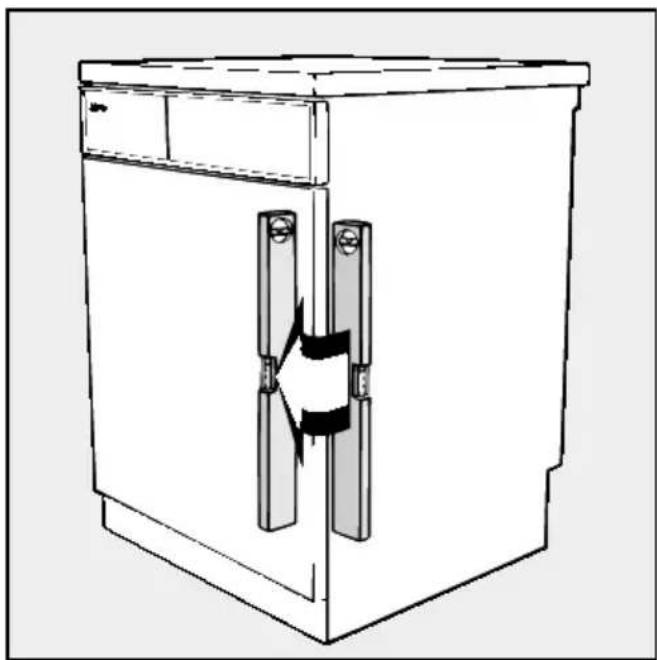

Der Trockner darf nicht untergebaut werden.
Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Waschautomaten möglich. Dazu ist ein Zwischenbausatz* erforderlich.
Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder beim Miele Kundendienst erhältlich.
Kondenswasserablauf
Das Kondenswasser kann direkt abgeleitet werden, wenn Ablaufmöglichkeiten vorhanden sind (z.B. Waschbecken, Waschbecken-Siphon oder Bodenablauf).
Maximale Abpumplänge: 3,00 Meter Maximale Abpumphöhe: 1,00 Meter
Folgende Zubehörteile liegen bei:
- Ablaufschlauch 2 m
- Schlauchbügel
- Tülle für den Ablaufschlauch
- Schlauchschelle

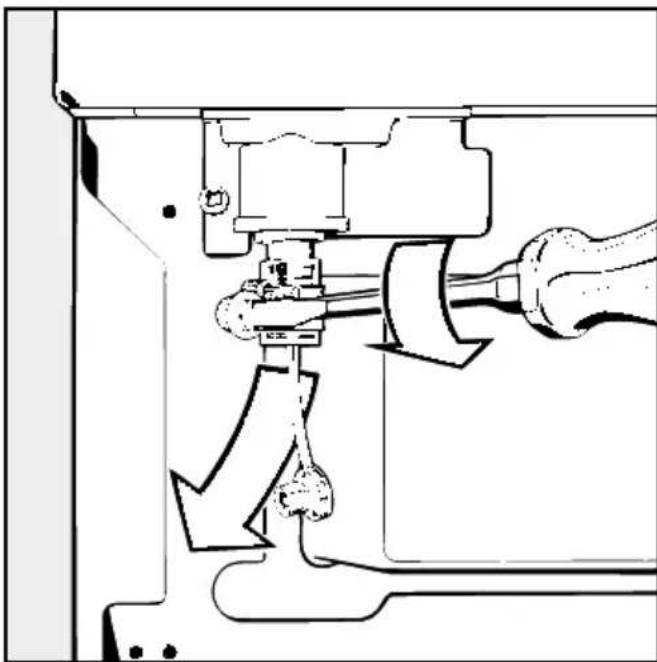

■ Schrauben Sie an der Geräterückseite die Schlauchschelle vom Ablaufstutzen ab.
■ Ziehen Sie den Gummiverschluß ab.

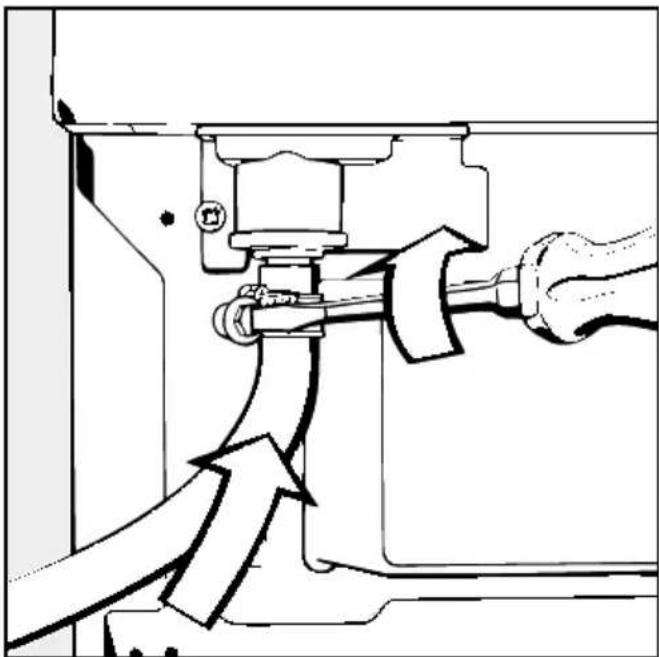

■ Schieben Sie den Ablaufschlauch auf den Stutzen.
■ Den Ablaufschlauch mit der Schlauch-
schelle gut befestigen.
■ Der Ablaufschlauch muß knickfrei verlegt werden!
Der Trockner ist mit einer Rücklaufsi- cherung versehen, damit kein Wasser in das Gerät zurückfließt.

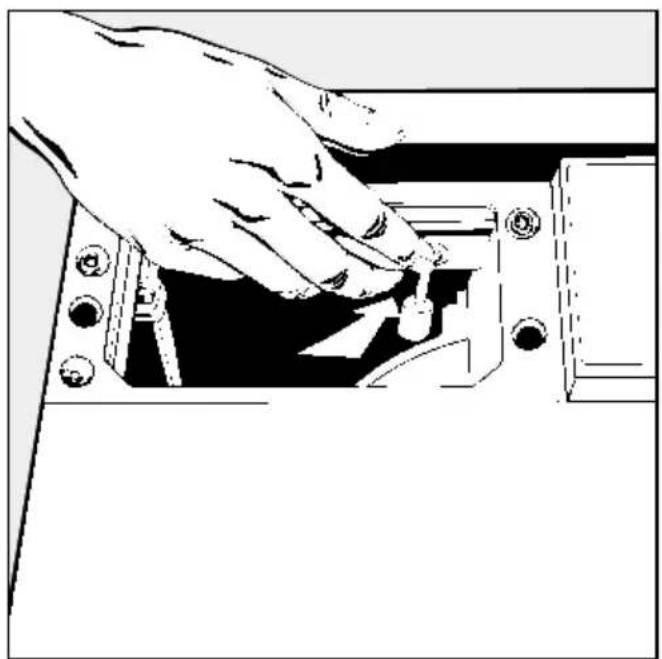

■ Verschließen Sie die Wasserführung zum Kondenswasserbehälter mit dem Unterteil des Gummiverschlusses. Das Verschlußstück muß dabei nach hinten zeigen, damit der Kondenswasserbehälter problemlos eingeschoben werden kann.

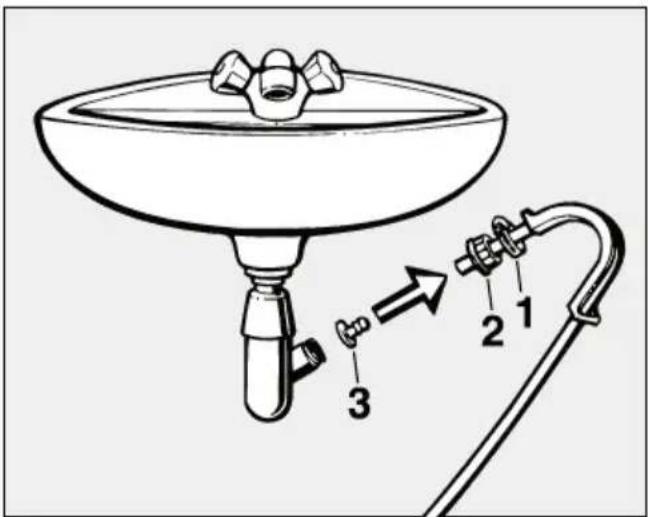

Anschluß am Waschbecken-Siphon
■ Schieben Sie die Schlauchschelle (1) und die Rändelmutter des Waschbecken-Siphons (2) über den Ablaufschlauch.
■ Die Tülle (3) in den Ablaufschlauch stecken.
■ Schrauben Sie den Ablaufschlauch mit der Rändelmutter am Siphon fest.
■ Ziehen Sie die Schlauchschelle direkt hinter der Rändelmutter fest.
Der Trockner ist mit einer Wechselstrom-Anschlußleitung (Länge ca. 2 m) und Schuko-Stecker, anschlußfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.
Der Anschluß darf nur an eine nach VDE 0100 ausgeführte festinstallierte Elektroanlage erfolgen.
In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o.ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.
Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.
Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.
| Programme Füll- | mengekg U/min kWh 10 A | Endschleuderstufe(im Haushalts-waschautomaten) | Energie Trockenzeit(einschl. Abkühlzeit) | ||
| (2) | 16 A (2) | ||||
| KOCH-/BUNTWÄSCHE | |||||
| Extratrocken | 5 1200 | 14001600 | 3,403,303,00 | 1029989 | 848174 |
| Schranktrocken + | 5 1200 | 14001600 | 2,902,752,45 | 928879 | 747164 |
| Schranktrocken ^(1) | 5 800 | (70 % Restfeuchte) 3,50 109 88 | |||
| Schranktrocken | 5 1200 | 14001600 | 2,752,602,35 | 888577 | 716862 |
| Bügelfeucht ^(1) | 5 800 | (70 % Restfeuchte) 2,85 91 74 | |||
| Bügelfeucht ^5 1200 | 14001600 | 2,101,951,65 | 676657 | 575447 | |
| Mangelfeucht | 5 1200 | 14001600 | 1,701,551,25 | 585547 | 474438 |
| PFLEGELEICHT | |||||
| Schranktrocken ^(1) | 2,5 1000 | (50 % Restfeuchte) 1,30 52 44 | |||
| Bügelfeucht | 2,5 | 1000 1,15 | 48 40 | ||
| Sonderprogramme | |||||
| Finish Wolle | 1 | - | 0,20 | 3 | 3 |
| Glätten | 2,5 | - | 0,30 | 8 | 8 |
(1) Prüfprogramm nach EN 61121.
(2) Absicherung siehe Typenschild.
Werte ermittelt nach Norm EN 61121.
Unterschiedliche Textilarten, die Beladungsmenge, die Restfeuchte nach dem Schleudern und Schwankungen im Stromnetz können zu Veränderungen der angegebenen Werte führen.
Technische Daten
Höhe.
Breite ....
Tiefe ....
Gewicht ....
Trommelvolumen ....
Maximale Beladungsmenge .....
Fassungsvermögen des
Kondenswasserbehälters .....
Maximale Abpumphöhe. . . . . . . . . .
Maximale Abpumplänge .....
Anschlußspannung ....
Anschlußwert
Absicherung.
Energieverbrauch.
Erteilte Prüfzeichen ....
850 mm (verstellbar +10/- 5 mm)
595 mm
600 mm (einschl. Wandabstand)
57 kg
103 |
5 kg Trockenwäsche
ca. 4 l
1 m
3 m
} siehe Typenschild
siehe Kapitel „Verbrauchsdaten“
Funkschutz, VDE
Miele & Cie. GmbH & Co.
D-33325 Gütersloh
Telefon (0 52 41) 89-0
Telefax (0 52 41) 89-20 90
Miele im Internet: http://www.miele.de
T-Online *6 38 00#
Änderungen vorbehalten/000 4699
