BEDIENUNGSANLEITUNG T 679 c MIELE

Gebrauchsanweisung Kondenstrockner T 679 C

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Inhalt

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Kurzanweisung....10

Wäsche-Hinweise....11

Programm-Übersicht 12

So trocknen Sie richtig 14

Tipps zum Energiesparen 14

① Gerät einschalten und Wäsche einfüllen. 14

2 Programm wählen 15

③ Zusatzfunktion(en) wählen 15

4 Programm starten 15

⑤ Nach dem Trocknen 16

Zusatzfunktionen 17

Zeitwahl 17

Knitterschutz 17

Kurz 17

Schonen....17

Summer 17

Display / Startvorwahl 18

Display....18

Startvorwahl 18

Programm ändern 19

Programm neu wählen....19

Nachlegen oder Entnehmen von Textilien 19

Elektronische Schlossfunktion....20

Reinigung und Pflege 21

Flusensiebe reinigen 21

Trockner reinigen 21

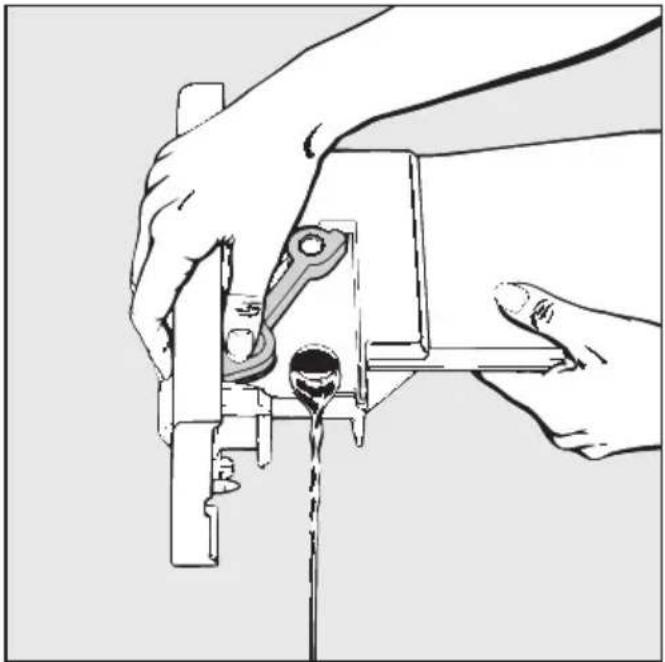

Kondenswasserbehälter entleeren 22

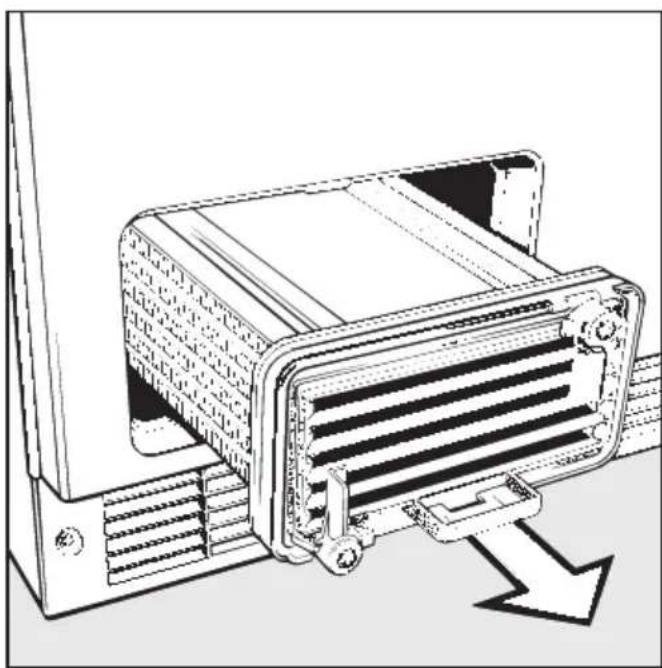

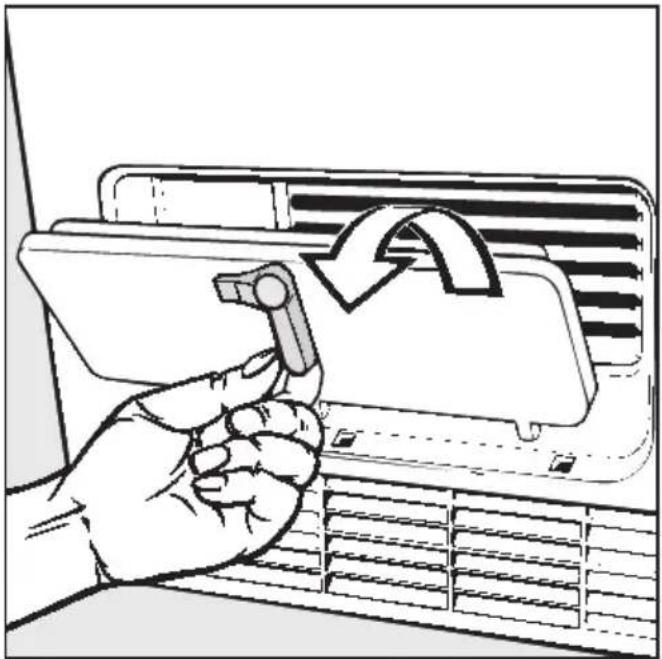

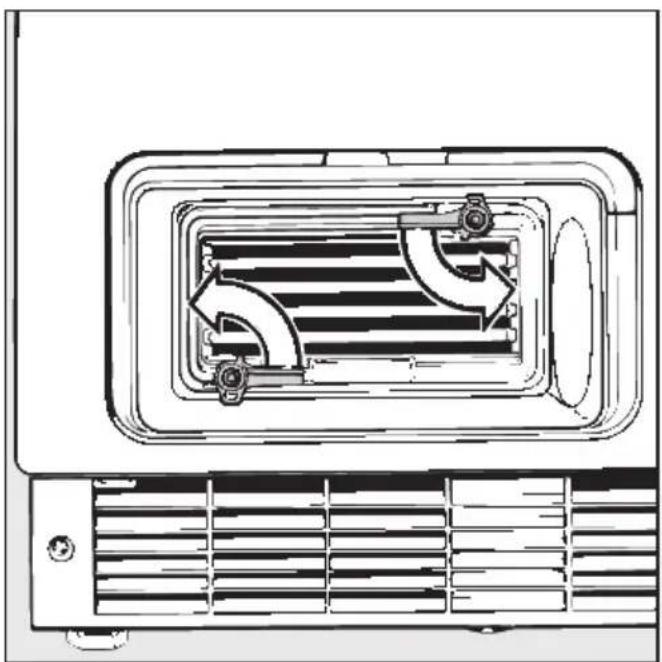

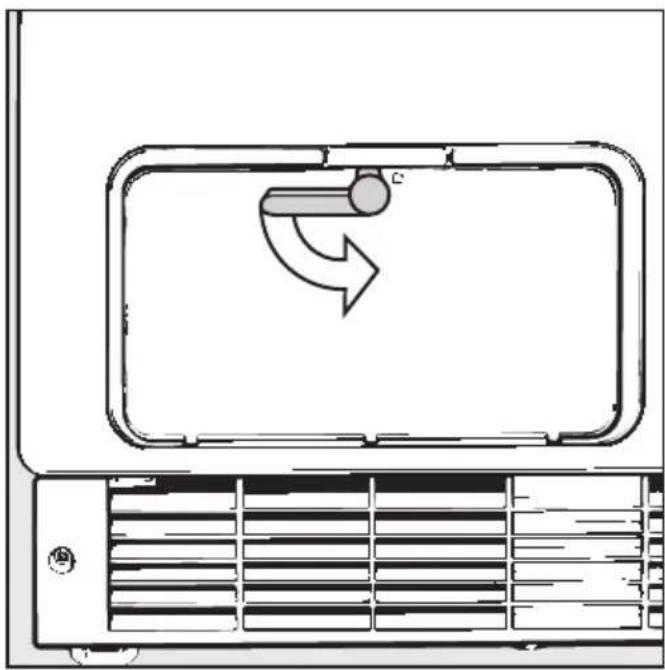

Wärmetauscher reinigen 23

Störungshilfen 25

Was tun, wenn . . . ? 25

Kundendienst 30

Reparaturen 30

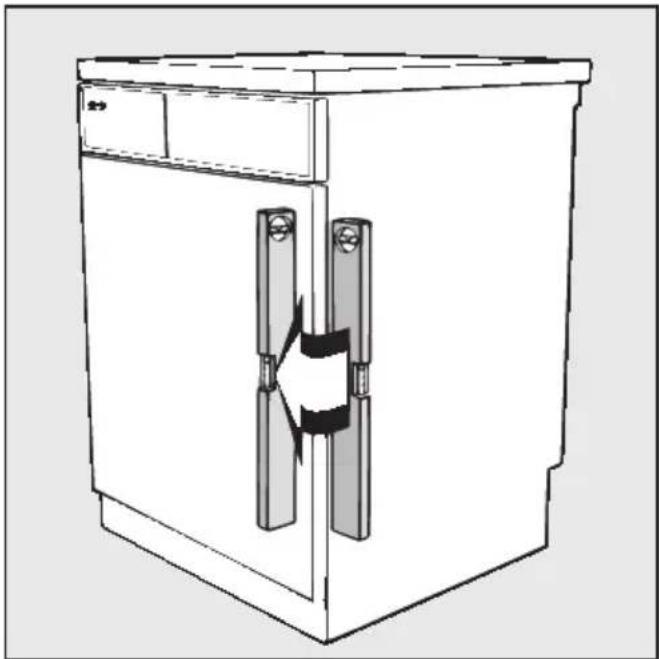

Programmaktualisierung (PC) 30

Aufstellen 31

Aufstellungsort....31

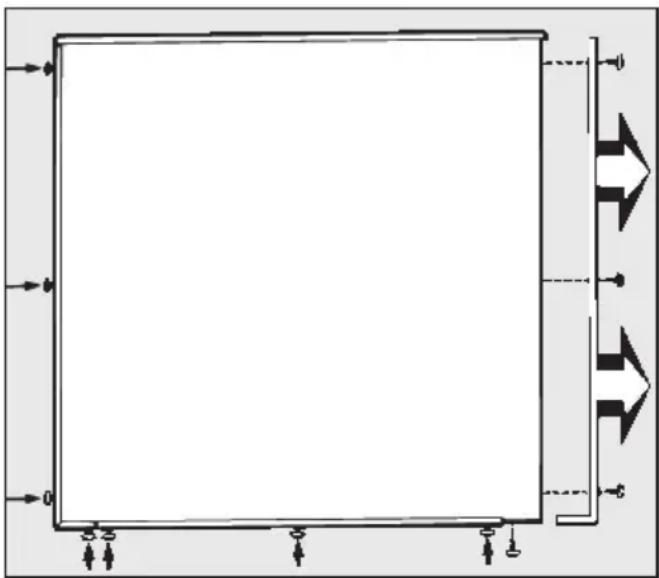

Dekorplatte der Tür einsetzen oder auswechseln....32

Sockelblende anbringen 33

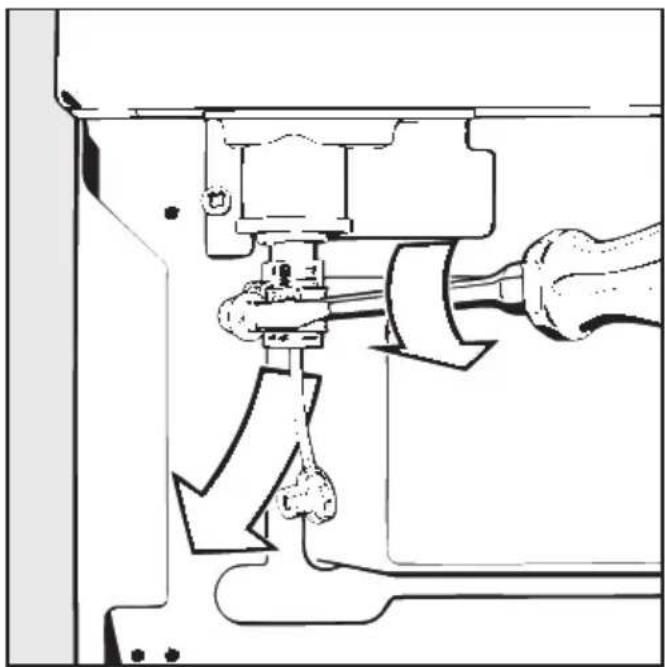

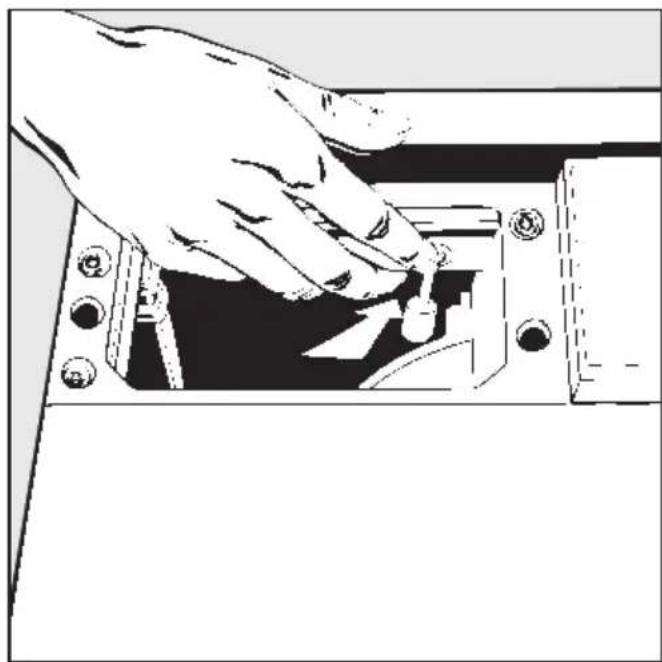

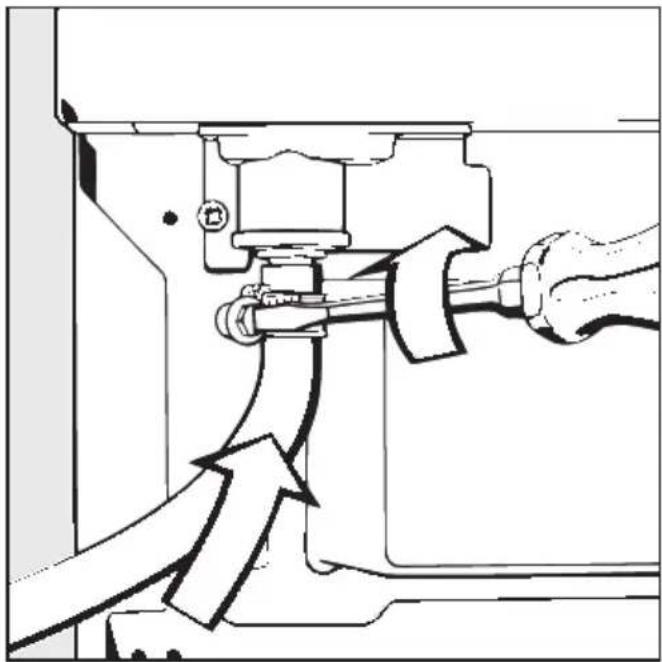

Kondenswasserablauf 34

Elektroanschluss 36

Verbrauchsdaten 37

Technische Daten 38

Programmierfunktionen 40

Übersicht 40

Korrektur des Trockengrades (Programmierfunktion 01) ..... 40

Memory-Funktion (Programmierfunktion 03)....40

Aufrufen und Abspeichern....41

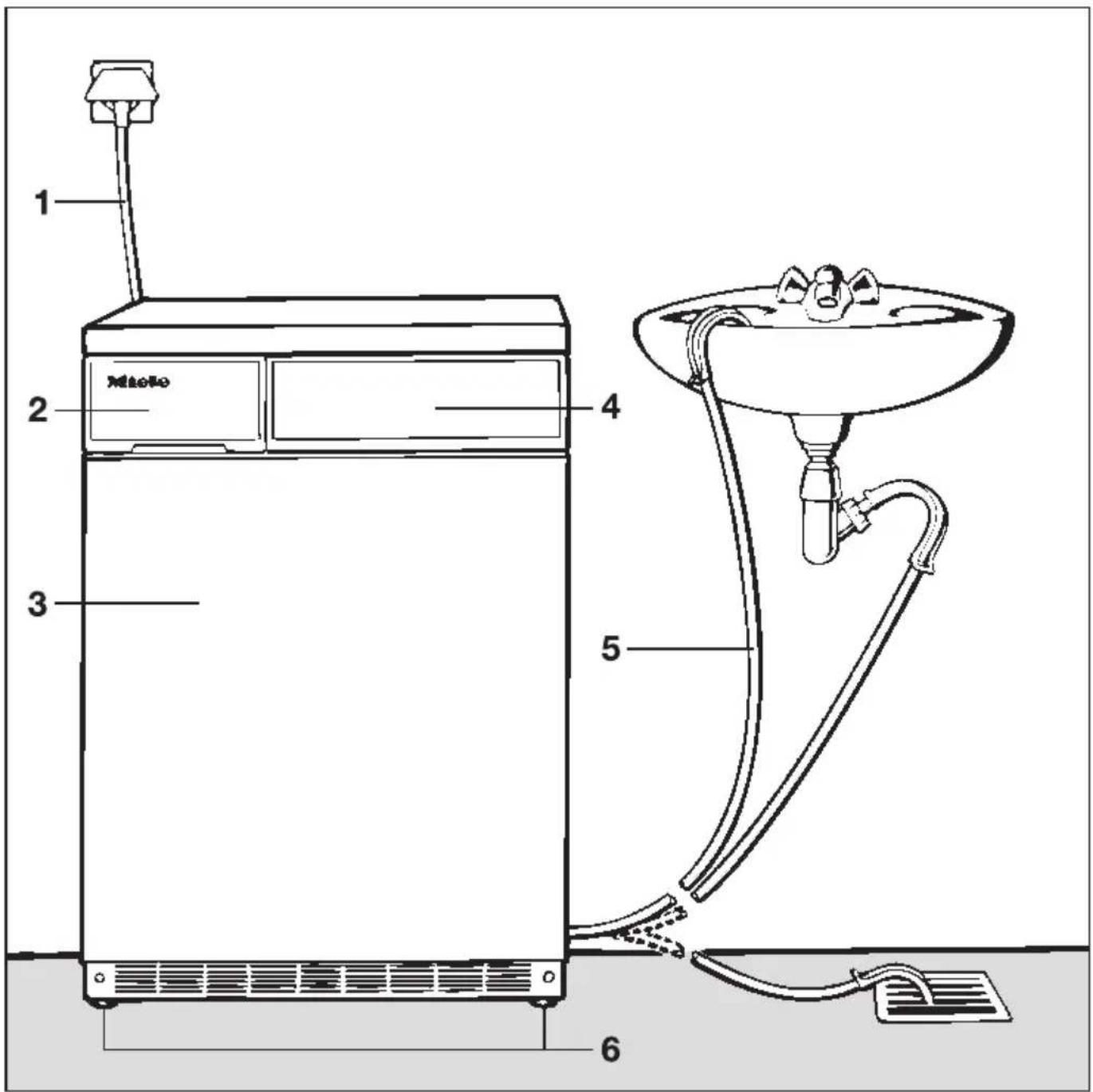

Gesamtübersicht

1 2 3 4 5 6

1 Netzanschlussleitung

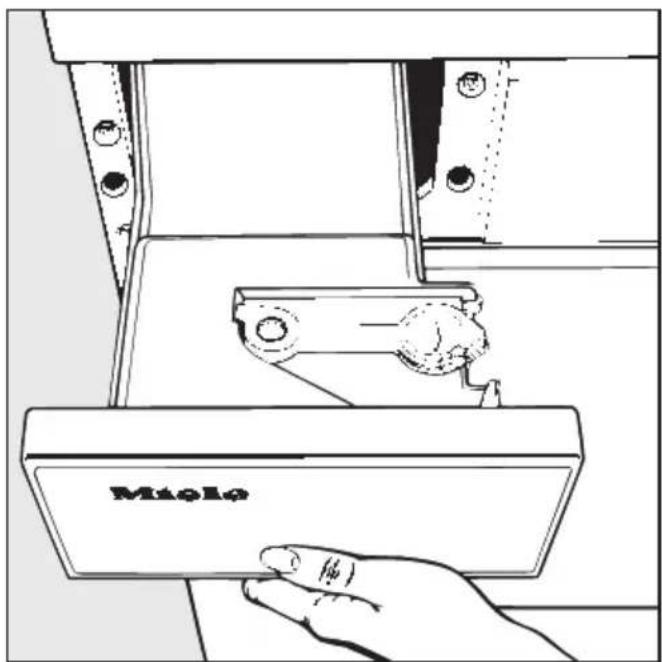

2 Kondenswasserbehälter
3 Tür
4 Bedienungsblende
5 Ablaufschlauch für Kondenswasser

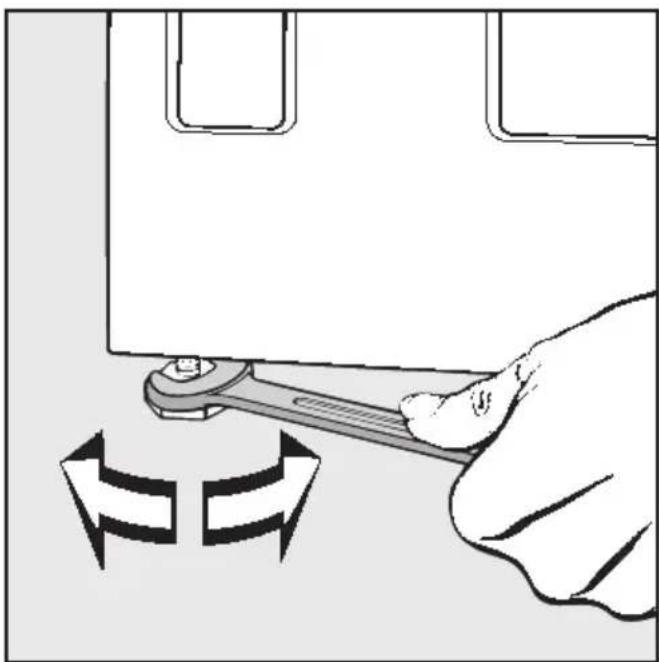

6 Vier höhenverstellbare Schraubfüße

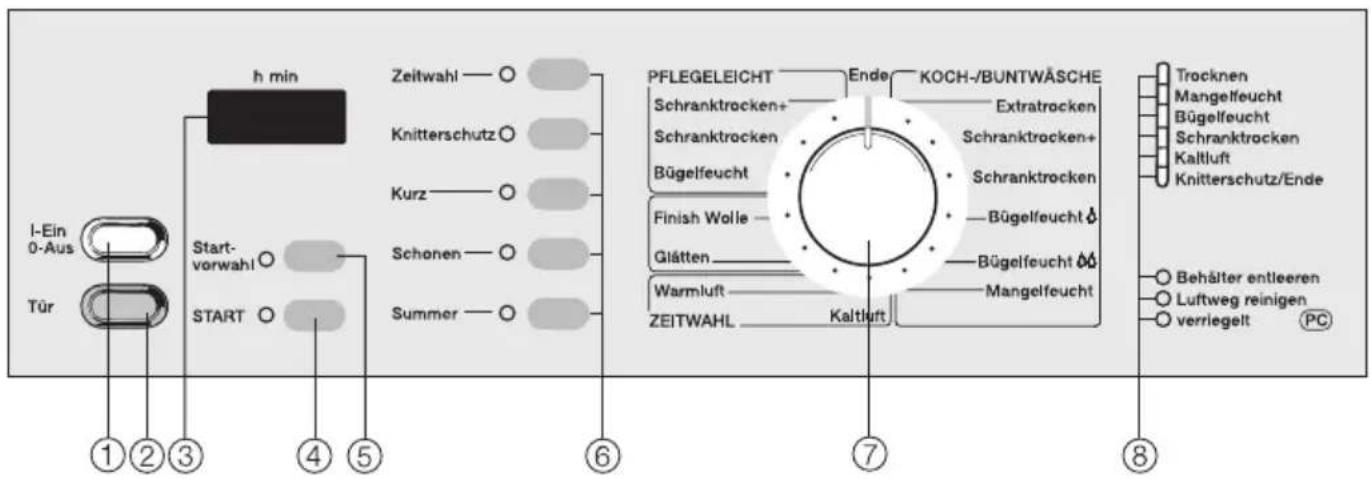

Bedienungsblende

h min Zeitwahl — ○ Knitterschutz ○ Kurz — ○ Start- vorwahl ○ Schonen — ○ Summer — ○ 1 2 3 4 5 6 7 8 I-Ein 0-Aus Tür PFLEGELEICHT Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Extratrocken Schranktrocken Schranktrocken+ Bügelfeucht Schranktrocken+ Finish Wolle Bügelfeucht Glätten Bügelfeucht Warmluft Mangelfeucht ZEITWAHL Kaltluft Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende Behälter entleeren Luftweg reinigen verriegelt PC

zum Ein- und Ausschalten / Programm abbrechen. Bei eingeschaltetem Gerät wird die Trommel beleuchtet, wenn Sie die Tür öffnen.

② Taste "Tür"

zum Öffnen der Tür / Programm abbrechen. Diese Taste rastet nicht ein.

③ Display

erfüllt mehrere Funktionen:

• zeigt die Programmdauer an;
• zeigt bei "Startvorwahl" die Zeit bis zum Programmstart an;
• zeigt die aufgerufenen Programmierfunktionen an.

④ Taste "START"

zum Starten des Trockenprogramms. Die Kontrollleuchte:

• blinkt, wenn das Programm gestartet werden kann;
  – leuchtet nach Programmstart.

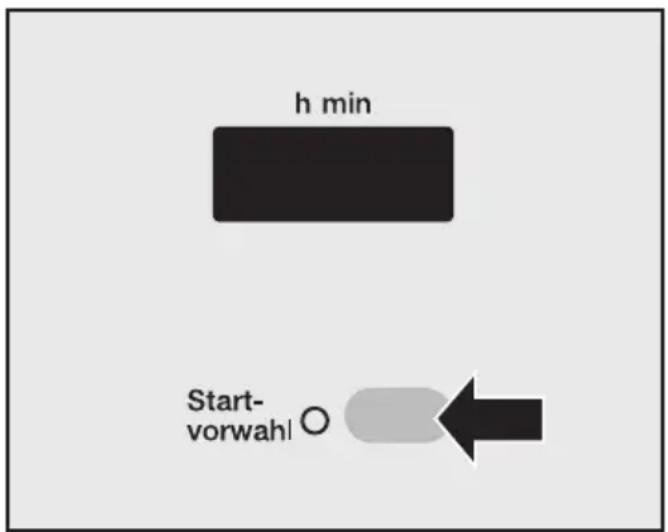

⑤ Taste "Startvorwahl"

die Zeit bis zum Programmstart kann um bis zu 24 Stunden verzögert werden.

⑥ Tasten für Zusatzfunktionen

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

⑦ Programmwähler

kann rechts- oder linksherum gedreht werden.

Die Ringbeleuchtung erlischt in folgenden Fällen:

• wenn einige Minuten nach dem Einschalten keine Programmwahl oder kein Programmstart erfolgte;
• einige Minuten nach Programmende.

⑧ Programmablauf- und Prüf-Kontrollleuchten

die Prüf-Kontrollleuchten sind im Kapitel "Störungshilfen" erläutert.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik "Sicherheitshinweise und Warnungen".

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden. Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Das Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist das Gerät nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Gerätes gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Gebrauch

Der Einbau und die Inbetriebnahme dieses Gerätes an nicht stationären Aufstellungsorten dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, gefährden die Funktionsfähigkeit des Gerätes. Gefrierendes Kondenswasser in der Pumpe, in den Schläuchen und im Kondenswasserbehälter kann zu Schäden führen.

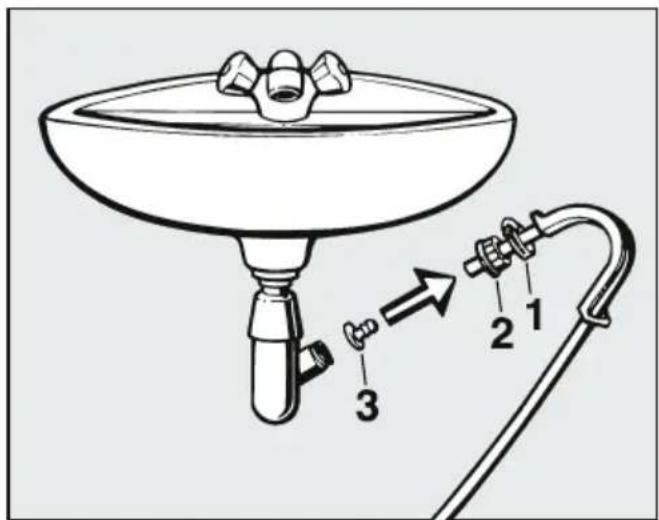

Sichern Sie den Ablaufschlauch, wenn Sie ihn in ein Waschbecken einhängen (nur bei Kondenswasserablauf). Sonst kann der Schlauch abrutschen und das ausfließende Wasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

- Kleintiere in den Trockner klettern.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Brandgefahr besteht bei Textilien, die:

– Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten;

– mit feuergefährlichen Reinigungsmitteln behandelt sind;

– mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind;

- mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen;

- mit Fetten oder Ölen verschmutzt sind.

Halten Sie den Umgebungsraum des Gerätes möglichst frei von Staub und Flusen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Gerät betrieben wird.

Kurzbeschreibung

Die Programme werden durch Drehen des Programmwählers eingestellt und können per Tastendruck mit Zusatzfunktionen ergänzt werden.

Der Programmstart erfolgt nach Drücken der Taste "START".

Die Kontrollleuchten der Programmablaufanzeige (rechts auf der Bedienungsblende) informieren über den Programmablauf.

Das Sensitiv-Trocknungssystem gleicht automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.

Die Novotronic-Steuerung misst die Wasserleitfähigkeit, registriert den Leitwert und kompensiert die Unterschiede für immer gleiche Restfeuchtewerte. Die Reversierautomatic sorgt für ein abwechselndes Links- und Rechtsherumdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.

Nach Erreichen des gewünschten Trockengrades wird die Wäsche abgekühlt.

Am Programm-Ende schließt sich der "Knitterschutz" an: die Trommel dreht sich in kurzen Intervallen. So werden Liegefalten in der Wäsche vermieden.

Sie können zusätzlich Programmierfunktionen aktivieren, um das Gerät widerrufbar an Ihre individuellen Bedürfnisse anzupassen.

Lesen Sie bitte zuerst die Kapitel "Sicherheitshinweise und Warnungen" und "So trocknen Sie richtig".

Sie können die mit Zahlen (1, 2, 3...) gekennzeichneten Bedienschritte als Kurzanweisung nutzen.

① Gerät einschalten und Wäsche einfüllen

■ Zum Einschalten Taste "I-Ein/0-Aus" drücken.

■ Taste "Tür" drücken und Tür öffnen.

■Wäsche gut aufgelockert in die Trommel legen.

■Tür mit leichtem Schwung schließen - nicht zudrücken.

2 Programm wählen

■Programmwähler auf die gewünschte Trockenstufe drehen.

3 Zusatzfunktion(en) wählen

■ Eventuell Zusatzfunktionen durch Tastendruck ein- oder ausschalten.

4 Programm starten

■ Taste "START" drücken.

5 Nach dem Trocknen

Programmende: die Kontrollleuchte "Knitterschutz/Ende" leuchtet.

■ Drücken Sie die Taste "Tür" zum Öffnen und entnehmen Sie die Textilien.

■ Drücken Sie zum Ausschalten die Taste "l-Ein/0-Aus".

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Die Symbole bedeuten:

☐= Trocknen mit normaler Temperatur
☐= Trocknen mit niedriger Temperatur (zusätzl. Taste "Schonen" drücken)
☒= nicht maschinell trocknen

Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:

Koch-/Buntwäsche und Pflegeleichtes in entsprechenden Programmen mit gewünschter Trockenstufe trocknen (siehe Kapitel "Programm-Übersicht").

Empfindliche Textilien, z. B. aus Acryl, im Programm "Pflegeleicht" mit der Zusatzfunktion "Schonen" trocknen.

Diese Textilien sollten Sie nicht trocknen:

• Wolle und Wollgemische, neigen zum Verfilzen und Schrumpfen. Ausnahme: Sonderprogramm "Finish Wolle".
• daunengefüllte Textilien ^* , das innere Feingewebe neigt je nach Qualität zum Schrumpfen.
• reine Leinengewebe ^* , nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst "aufrauen".
  * Ausnahme: Sonderprogramm "Glätten".

Tipps zum Trocknen der Textilien:

Gewirkte Textilien (z. B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe (z. B. bei Oberhemden und Blusen) zu. Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm "Pflegeleicht Bügelfeucht".

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Gefahr, dass diese Textilien abfärben.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programm-Übersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Programm-Übersicht

Programm Wäsche-/Textilart maximale		Beladung (2)	Hinweis
KOCH-/BUNTWÄSCHE
Extratrocken Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.		5 kg Trikowäsche nicht Extratro-cken trocknen - Schrumpfgefahr.
Schranktrocken+ Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher, Trikot wäsche).		5 kg -
Schranktrocken^(1)	Gleichartige Textilien aus Baumwolle (Trikotwäsche, Bi-berbetttücher, Frottierwäsche).	5 kg Wenn die Textilien zu feucht sind, Schranktrocken+ wählen.
Bügelfeucht Baum	woll- oder Leinengewebe (z. B. Tisch- und Bettwäsche, gestärkte Wäsche oder Ähnliches).	5 kg -
Bügelfeucht ^(1)		5 kg Wenn die Textilien zu feucht für das Bügeln von Hand sind, Bügelfeucht wählen.
Mangelfeucht Baum	woll- oder Leinengewe-be, die durch Heißmangeln nachbehandelt werden; ge-stärkte Wäsche.	5 kg Die Wäsche bis zum Mangeln aufrollen.Damit wird Austrocknen ver-mieden.
PFLEGELEICHT
Schranktrocken+ Pf	legeleichte Textilien aus Syn-thetik oder Mischgeweben, die bei "Schranktrocken" nicht aus-reichend trocken werden (z. B. Pullover, Kleider, Hosen).	2,5 kg Wäsche mindestens30 Sekunden gut anschleu-dern.
Schranktrocken^(1)	Pflegeleichte Oberhemden; Tischdecken aus Mischgewe-ben, z. B. Baumwolle/Synthe-tik.	2,5 kg
Bügelfeucht Pflegeleichte Oberhemden, Tischdecken aus Mischgewe-ben, z. B. Baumwolle/ Synthetik, die nachgebügelt werden müssen.		2,5 kg Wäsche mindestens30 Sekunden gut anschleu-dern. Bei knitterempfindli-chen Textilien Beladungs-menge reduzieren (siehe auch "Sonderprogramm")

(1) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
(2) Gewicht der Trockenwäsche

Programm Wäsche-/Textilart maximale		Beladung (2)	Hinweis
ZEITWAHL
Warmluft Einzelne Wäschestücke(z. B. Badehandtücher, Badekleidung, Spültücher).Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trockeneigenschaften aufweisen.		5 kg -
Kaltluft Textilien, die durchlüftet werden sollen.		5 kg -
Sonderprogramme
Pflegeleicht Bügelfeucht	Textilien aus Baumwolle oder Mischgewebe (z. B. Oberhemden, Blusen).	1 kg Textilien werden, abhängig von der Textilart, knitterarm getrocknet.
Finish Wolle Wolle-Textilien. 1 kg Wolle-Textilien werden in kurzer			Zeit aufgelockert und somit flauschiger.Textilien sofort nach Programmende entnehmen. Die Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten Baumwoll- oder Leinengewebe.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik.		2,5 kg Programm zur Reduzierung von Knittern nach vorherigem Schleudern.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.

(2) Gewicht der Trockenwäsche

Tipps zum Energiesparen

■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuderdrehzahl ausschleudern. So sparen Sie beim Trocknen ca. 30 % Energie und Zeit, wenn Sie z. B mit 1600 U/min. statt mit 800 U/min. schleudern.

- Nutzen Sie für das jeweilige Trocken-Programm die volle Trommel-Beladung - ohne die Trommel zu über- oder unterbeladen (Kapitel "Programm-Übersicht"). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.

■Sortieren Sie die Textilien vor, soweit dieses möglich ist: - nach Faser-/Gewebeart, - nach gewünschtem Trocken- grad, - nach gleicher Größe und glei- cher Restfeuchte nach dem Schleudern. So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

■ Sorgen Sie für gute Raumbelüftung.

① Gerät einschalten und Wäsche einfüllen

■ Knöpfen Sie Bett- und Kissenbezüge zu, damit keine Kleinteile hineingelangen.
■ Schließen Sie Reißverschlüsse und binden Sie Textilgürtel und Schürzenbänder zusammen.
■ Drücken Sie die Taste "l-Ein/0-Aus".

■ Drücken Sie die Taste "Tür" und öffnen Sie die Tür.

Vor dem Trocknen sind Dosierhilfen, z. B. Säckchen, Kugeln aus der Wäsche zu entfernen. Diese Teile können beim Trocknen schmelzen und das Gerät und die Wäsche beschädigen.

■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

Vermeiden Sie das Überladen der Trommel. Die Wäsche wird sonst strapaziert und das Trockenergebnis beeinträchtigt.

■Schließen Sie die Tür mit einem leichten Schwung - nicht zudrücken.

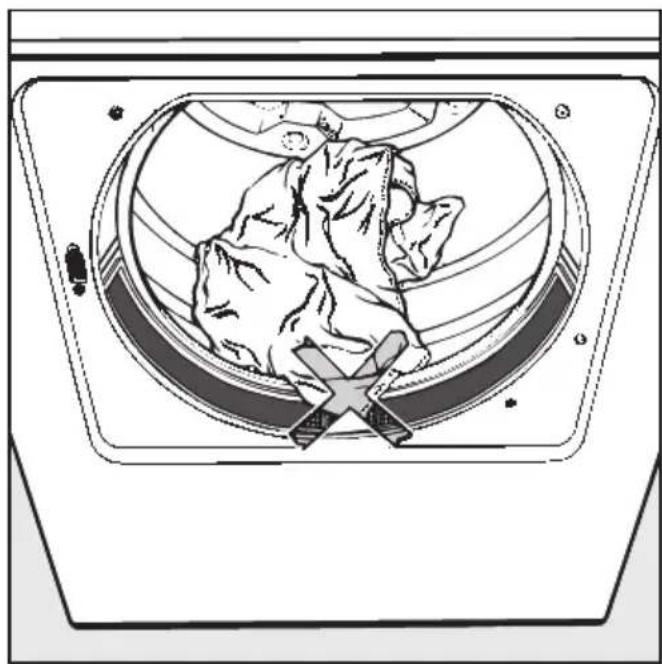

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

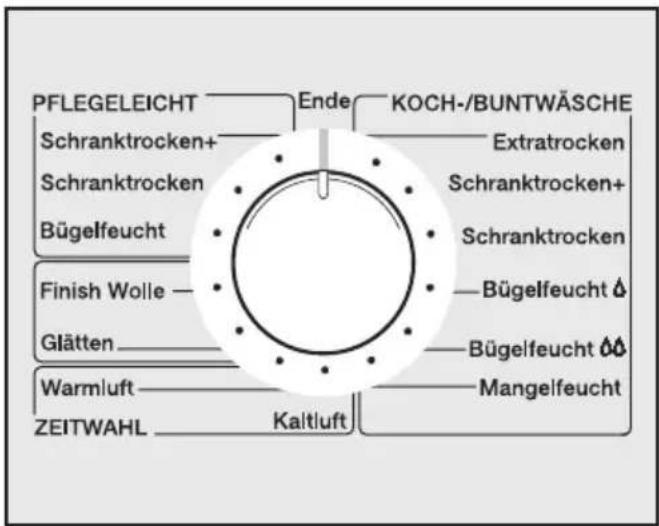

2 Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle — Glätten Warmluft ZEITWAHL Kaltluft Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht ◊ Bügelfeucht ◊◇ Mangelfeucht

■Drehen Sie den Programmwähler auf die gewünschte Programmeinstellung.

Die Programme sind im Kapitel "Programm-Übersicht" erläutert.

KOCH-/BUNTWÄSCHE; PFLEGE-LEICHT; Finish Wolle; Glätten:

Die Programmdauer wird durch die Programmelektronik vorgegeben.

ZEITWAHL-Programme

Die Programmdauer können Sie selbst bestimmen:

■ Den Programmwähler auf eine ZEIT-WAHL-Programmeinstellung drehen.

■ Taste "Zeitwahl" so oft drücken, bis die gewünschte Zeit im Display erscheint. Die Anwahl erfolgt von

- 15 Minuten bis 30 Minuten: in 5-Minutenschritten

- 30 Minuten bis 2 Stunden: in 10-Minutenschritten.

- Wenn Sie die Taste "Zeitwahl" gedrückt halten, läuft die Zeitwahl automatisch bis zu 2 Stunden und beginnt bei 15 Minuten.

3 Zusatzfunktion(en) wählen

■ Eine oder mehrere Zusatzfunktionen können Sie jetzt ein-/ausschalten.

■ Wenn gewünscht, eine Startvorwahlzeit wählen.

Zusatzfunktionen und Startvorwahl sind in den Kapiteln "Zusatzfunktionen" / "Startvorwahl" erläutert.

4 Programm starten

■Taste "START" drücken.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Hinweis zur Memory-Funktion

Ist die Memory-Funktion aktiv, werden die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen gespeichert. Es leuchten zu einem Programm die Kontrollleuchten der Zusatzfunktionen / bei Anwahl eines ZEIT-WAHL-Programms erscheint im Display eine Zeit. Hinweise zur Memory-Funktion im Kapitel "Programmierfunktionen".

Hinweis zur Kontrollleuchte "Luftweg reinigen"

Diese Kontrollleuchte zeigt an, dass das Gerät nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

• die Flusensiebe in Tür und Einfüllöffnung sind verstopft;
• der Wärmetauscher ist verstopft.

Die Kontrollleuchte "Luftweg reinigen" wird vor dem Programmstart nur gelöscht, wenn der Trockner mit der Taste "I-Ein/0-Aus" ausgeschaltet wurde.

5 Nach dem Trocknen

Wenn das Trocken-Programm beendet ist leuchtet die Kontrollleuchte "Knitterschutz/Ende".

■ Drücken Sie die Taste "Tür" zum Öffnen.
■ Entnehmen Sie die Textilien.
■ Kontrollieren Sie, ob die Trommel leer ist.

Bleiben Textilien in der Trommel, könnten sie beim nächsten Trocknen Schaden durch Übertrocknen nehmen.

■Entfernen Sie nach jedem Trocknen die Flusen

• vom Sieb in der Tür-Halterung
• von den Sieben in der Einfüll- öffnung

Hinweise siehe Kapitel "Reinigung und Pflege".

■Entleeren Sie den Kondenswasserbehälter (wenn kein Kondenswasserablauf angeschlossen ist). Hinweise siehe Kapitel "Reinigung und Pflege".

Nach jedem Trocknen die Tür schließen und das Gerät ausschalten.

■ Drücken Sie zum Ausschalten die Taste "l-Ein/0-Aus".

Zeitwahl — O

Knitterschutz O

Kurz — O

Schonen—O

Summer — O

■ Zusatzfunktionen können Sie vor dem Programmstart durch Drücken der jeweiligen Taste ein- oder ausschalten.

Kontrollleuchte:

• ein = Zusatzfunktion eingeschaltet
• aus = Zusatzfunktion ausgeschaltet

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrollleuchte erlischt beim Loslassen der Taste.

Bei nicht zweckmäßiger Kombination der Zusatzfunktionen (z.B. "Kurz" und "Schonen") wird nur die zuletzt gewählte Funktion eingeschaltet.

Zeitwahl

Zum Wählen der Programmdauer eines ZEITWAHL-Programms.

Knitterschutz

Nach Programmende dreht sich die Trommel in Intervallen. Damit werden Knitterfalten in der Wäsche vermieden.

Kurz

Die Programmlaufzeit wird verkürzt.

- Zum Trocknen unempfindlicher Textilien.

Schonen

Die Temperatur beim Trocknen wird herabgesetzt.

- Für empfindliche Textilien (Pflege-symbol ☐), z.B. aus Acryl.

Die Programmlaufzeit wird länger.

Summer

Nach Programmende ertönt wiederholend ein Signal.

Die Summerlautstärke können Sie verändern:

1. Programm wählen.
2. Taste "Summer" solange drücken (die Kontrollleuchte "Summer" leuchtet), bis die erwünschte Lautstärke eingestellt ist. Die Summertonhöhe ändert sich gleichzeitig.
3. Taste "Summer" loslassen und Programm starten.

Display

Das Display kann verschiedene Funktionen anzeigen:

– die Programmdauer (Restzeit);
– die ZEITWAHL-Programmdauer;
– die Startvorwahlzeit, wenn Sie diese wählen;
– die Programmierfunktionen, wenn Sie diese ein- oder ausschalten.

Restzeit-Anzeige im Display

Nach Programmstart errechnet die Elektronik des Gerätes die Restzeit des Trockenprogramms und im Display erscheinen Balken: === ... === ... .

Nach ca. 1 Minute erscheint die Restzeit, die in Minutenschritten abläuft.

Bei jedem Programmlauf kann die Restzeit variieren. Sie wird beim Trocknen von diversen Faktoren beeinflusst:

– Menge, Art und unterschiedliche Restfeuchte der Textilien;

– Schwankungen im Stromnetz;

– Umgebungstemperatur.

Deshalb ist die Restzeit als "Schätzwert" zu betrachten. Damit dieser "Schätzwert" möglichst genau wird, ist das Gerät mit einer lernfähigen Elektronik ausgestattet, die sich während der ersten 10-15 Programmläufe auf Ihre individuellen Wäscheposten einstellt.

Trocknen Sie möglichst bei jedem Programmlauf gleich große Wäscheposten. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen! Möglicherweise wird dann kurz vor Programmende die Restzeit angehalten (siehe Kapitel "Störungshilfen").

Startvorwahl

Nach der Programmwahl können Sie den Start um 30 Minuten (30) bis zu 24 Stunden (24h) verzögern.

■ Programm wählen.

h min Start- vorwahl ○

■Taste "Startvorwahl" so oft drücken, bis die gewünschte Zeit im Display erscheint:

– bis 10h in 30-Minuten-Schritten.
– von 10h bis 24h in Stundenschritten.

■ Taste "START" drücken.

Die gewählte Zeit läuft ab:

– von 24h bis 10h in Stundenschritten.

- unter 10h in Minutenschritten.

Ca. 1 Minute nach erfolgtem Programmstart wird die Restzeit des jeweiligen Programms angezeigt.

Startvorwahl löschen

■ Taste "Startvorwahl" beim Stand 24h drücken;

oder, wenn "START" gedrückt ist:

■ Gerät mit Taste "I-Ein/0-Aus" ausschalten.

Nach Programmstart werden keine Änderungen der Programmwahl und Zusatzfunktionen akzeptiert.

Wird der Programmwähler nach Programmstart auf ein anderes Programm gestellt, blinkt die Kontrollleuchte "Trocknen". Der Programmablauf wird nicht beeinflusst. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Programm neu wählen

Zuerst das Programm abbrechen:

■Programmwähler auf "Ende" drehen.

Wenn nur noch die Kontrollleuchte "Knitterschutz/Ende" leuchtet, ist das Programm abgebrochen.

Dann ein neues Programm wählen:

■Programmwähler auf die gewünschte Trockenstufe drehen.

■ Eventuell Zusatzfunktionen an- oder abwählen.

■ Taste "START" drücken.

Nachlegen oder Entnehmen von Textilien

Programm abbrechen:

■ Taste "Tür" drücken und Tür öffnen.
- Jetzt können Sie z.B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■ Tür schließen.
■ Taste "START" drücken.

– Das Programm wird fortgesetzt.

- Die jetzt im Display angezeigte Restzeit weicht möglicherweise von der tatsächlichen Trockenzeit ab.

Bei ZEITWAHL-Programmen: nach Stromausfall muss bei Netzwiederkehr das Programm erneut ge-startet werden.

Die Schlossfunktion schützt Ihr Gerät vor Fremdbenutzung.

Schlossfunktion einschalten

Gehen Sie wie folgt vor:

①Die Tür ist geschlossen und der Programmwähler steht auf "Ende".

② Gerät einschalten.

③Taste "Knitterschutz" drücken und während der Schritte ④ bis ⑥ gedrückt halten.

4 Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf "KOCH-/BUNTWÄSCHE Schranktrocken" drehen.

5 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf "Ende" drehen.

6 Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf "PFLEGELEICHT Bügelfeucht" drehen.

Die Kontrollleuchte "verriegelt" blinkt.

⑦Taste "Knitterschutz" loslassen.

Die Schlossfunktion ist eingeschaltet.

⑧ Gerät ausschalten.

Schlossfunktion ausschalten

■ Schritte ①-⑦ wiederholen.

Die "verriegelt"-Kontrollleuchte erlischt nach Schritt 6.

Flusensiebe reinigen

Flusensiebe in der Tür und Einfüllöffnung fangen anfallende Flusen auf.

■ Reinigen Sie alle Siebe nach jedem Trocknen. So verringert sich die Trockenzeit und Sie sparen Energie.

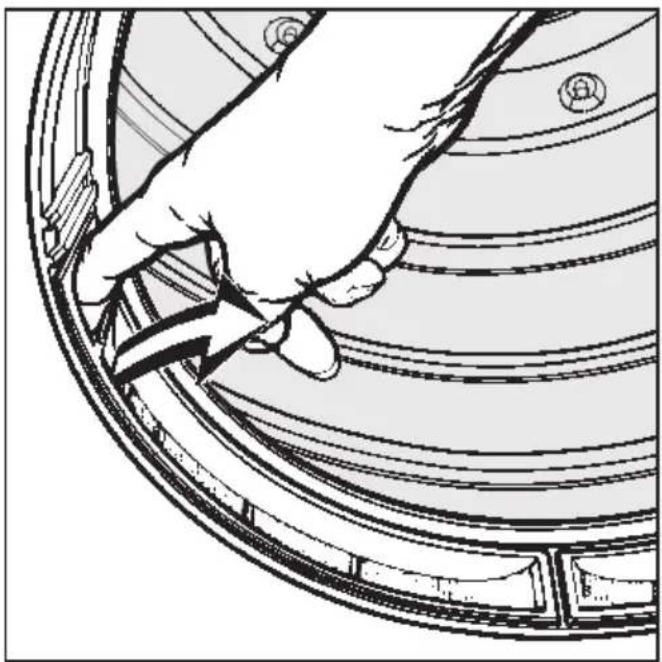

■Tür öffnen und das Flusensieb aus der Tür-Halterung ziehen.
■ Streifen Sie die Flusen ab: - vom Sieb aus der Tür-Halterung - von den Sieben in der Einfüllöff -nung. Dazu keinen spitzen/scharfkantigen Gegenstand benutzen!
■ Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste.
■ Das Flusensieb in die Tür-Halterung schieben und die Tür schließen.

Sollten die Flusensiebe stark verklebt oder verstopft sein, können Sie diese unter fließendem heißen Wasser reinigen.

■Diese Siebe nur zur Nassreinigung entnehmen.
■Alle Flusensiebe gut abtrocknen und einsetzen.

Trockner reinigen

Trockner vom Netz trennen.

■ Reinigen Sie . . . . . . Gehäuse und Bedienungsblende: mit einem milden Reinigungsmittel oder Seifenlauge; . . . Trommel und andere Geräteteile aus Edelstahl: mit einem geeigneten Edelstahl-Putzmittel.

Keine Scheuer- oder Lösemittel, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Alle Teile mit einem weichen Tuch abtrocknen.

Kondenswasserbehälter entleeren

Ist kein Kondenswasserablauf angeschlossen, wird das beim Trocknen verdunstende Wasser im Kondenswasserbehälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren! Spätestens, wenn die Kontrollleuchte "Behälter entleeren" leuchtet.

Wird . . .

... das Trocknen mit gefülltem Kondenswasserbehälter gestartet oder ... die maximale Füllmenge während dem Trocknen erreicht, dann:
- leuchtet die "Behälter entleeren"-Kontrollleuchte.
- ertönt der Summer.
- wird das Programm abgebrochen.
- wird die Wäsche abgekühlt: die Kontrollleuchte "Kaltluft" leuchtet.

■ Den Behälter beim Herausziehen mit beiden Händen festhalten.

■Den Verschluss öffnen und das Kondenswasser ausleeren.
■Den entleerten Behälter bis zum spürbaren Einrasten einschieben.

Kondenswasser darf nicht getrunken werden. Möglich sind gesundheitsschädigende Folgen für Menschen oder Tiere.

Sie können Kondenswasser im Haus- halt verwenden, z. B. für Dampfbügel- eisen oder Luftbefeuchter.

Dabei beachten:

Das Kondenswasser vorsichtshalber durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Wärmetauscher reinigen

Gerät vom Netz trennen.

Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr, bei häufiger Nutzung spätestens nach ca. 100 Trockengängen, und reinigen Sie ihn wenn nötig.

■ Öffnen Sie die Tür.

■ Verschlussknebel des Deckels senkrecht nach unten stellen.

■Nehmen Sie den Deckel heraus.

■ Stellen Sie beide Knebel am Wärmetauscher senkrecht.

Reinigung und Pflege

■Ziehen Sie den Wärmetauscher zum Reinigen heraus.

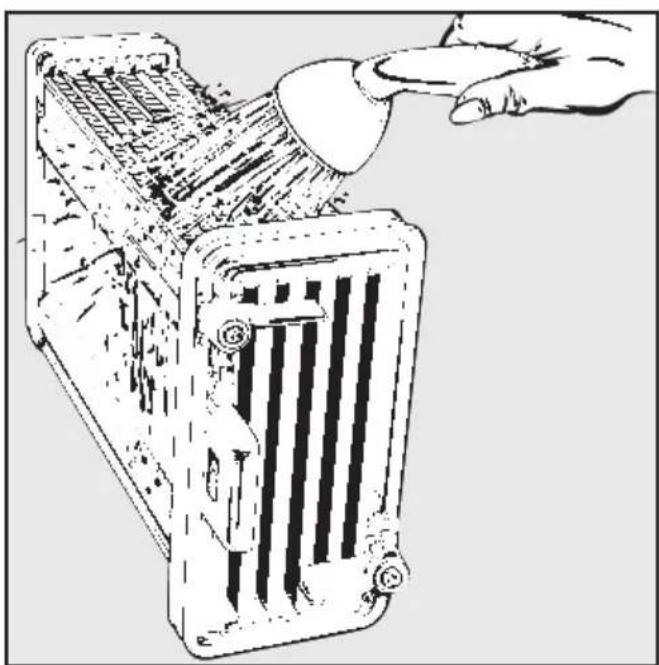

■ Reinigen Sie den Wärmetauscher an der Vorder- und Rückseite.

Die Dichtungsgummis an Vorder- und Rückseite vorsichtig aber gründlich abwischen.

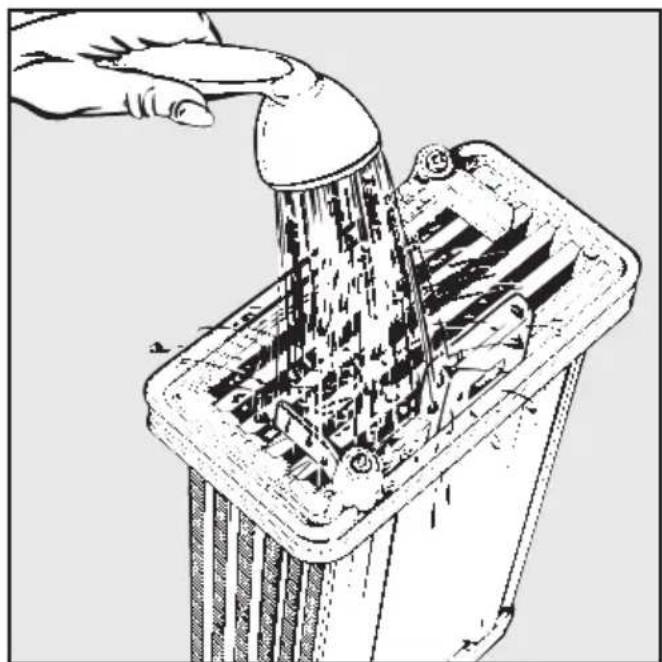

■Reinigen Sie den Wärmetauscher an beiden Längsseiten.

■Den Wärmetauscher zum Abtropfen mit der Längsseite auf ein Handtuch stellen.

■Den Wärmetauscher wieder einsetzen (siehe Abbildung oben links).

■Beide Knebel des Wärmetauschers waagerecht stellen. Den festen Sitz überprüfen. Dazu: den Wärmetauscher nach vorn ziehen.

■ Setzen Sie den Deckel wieder ein und überprüfen Sie ebenfalls den festen Sitz. Sonst kann Wasser aus dem Gerät laufen.

■ Tür schließen.

Was tun, wenn ... ?

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was tun, wenn . . . Ursache . . .	Behebung . . .
. . . die Trommel sich nach dem Einschalten nicht dreht?	Eventuell ist eine falsche Reihenfolge beim Einschalten die Ursache.	Wiederholen Sie das Einschalten (siehe Kapitel "So trocknen Sie richtig").
		- Ist der Netzstecker einge-steckt?- Ist die Tür richtig geschlos-sen?- Wurde die Taste "I-Ein/0-Aus" gedrückt?- Wurde die Taste "START" ge drückt?- Haben Sie die Startvorwahl aktiviert? Das Programm startet nach Ablauf der Startvor-wahl.- Haben die Sicherungen der Hausinstallation beim Ein-schalten des Gerätes ausge-löst? Wenn ja, informieren Sie den Kundendienst.
. . . Wäschestücke aus synthetischen Fasern nach dem Trocknen statisch aufgeladen sind?		Beim nächsten Waschen ein Weichspülmittel im letzten Spül-gang zugeben. Die statische Aufladung kann so vermindert werden.
. . . die Wäsche eventuell un-zureichend getrocknet wurde?	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Trocknen ein geeignetes Pro-gramm.
. . . sich Flusen bilden?	Durch das Trocknen lösen sich Flusen, die sich hauptsächlich durch den Abrieb während dem Tragen und Waschen auf den Tex tilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluss auf die Lebensdauer der Textilien. Das haben Forschungsinstitute ermittelt.
Was tun, wenn ...? Ursache	...Behebung...
...der Trockenvorgang sehr lange dauert?	Die Be- und Entlüftung reicht nicht aus (z. B. weil der Aufstellraum sehr klein ist). Dadurch kann die Raumtemperatur stark gestiegen sein.	Beim Trocknen Tür / Fenster öffnen, damit Luft nachströmt.
	Das Lüftungsgitter unter der Tür ist zugestellt.	Eventuelle Gegenstände entfernen, die das Lüftungsgitter unter der Tür zustellen.
	Das Gerät kann nicht ordnungsgemäß die Luft ausblasen.	— Flusensiebe in der Tür und Einfüllöffnung reinigen.— Wärmetauscher reinigen.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie die Wäsche im Waschautomaten mit möglichst hoher Drehzahl.
...sich am oberen Rand der Einfüllöffnung Wassertropfen gebildet haben?	Ein doppeltes Filtersystem mit zweifacher Abdichtung verhindert weitgehend die Ablagerung betriebstörender Flusen im Wärmetauscher. Aufgrund dieser Abdichtung kann es gelegentlich zur Kondenswasserbildung kommen.	Wäschestücke, die durch das Herausnehmen mit den Wasser-tropfen in Berührung kommen, sind nach wenigen Minuten wieder trocken.
...nach der Reinigung des Wärmetauschers Wasser aus dem Gerät läuft?	Die Kondenseinrichtung ist nicht richtig verschlossen.	Den festen Sitz des Wärmetauschers und des Deckels der Kondenseinrichtung überprüfen, erneut verschließen.
...die Ringbeleuchtung nicht leuchtet?	Das ist keine Störung. Siehe Kapitel "Gerätebeschreibung".
...die Trommelbeleuchtung nicht leuchtet?	Sie leuchtet nur, wenn das Gerät eingeschaltet ist. Eventuell ist die Glühlampe defekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
...Sie die Tür bei Stromausfall öffnen müssen?		Tür öffnen: siehe am Ende dieses Kapitels.
Prüf- und Störungsmeldungen, die durch Kontrollleuchten oder im Display angezeigt werden:
Was tun, wenn ...? Ursache	... Behebung ...
... die Kontrollleuchte "verriegelt" nach Einschalten des Gerätes blinkt?	Die Schlossfunktion ist aktiviert. Das Programm kann nicht ge-startet werden.	Siehe Kapitel "Elektronische Schlossfunktion".
... die Kontrollleuchte "verriegelt" beim Trocknen leuchtet?	Das ist keine Störung. Die Kontrol	lleuchte erlischt bei Programmende.
... die Kontrollleuchte "Trocknen" blinkt?	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ord-nungsgemäß ab.	Stellen Sie das ursprünglich ge-wählte Programm ein: die Kon-trollleuchte erlischt.
... die Kontrollleuchte "Knitterschutz/Ende" blinkt?	Eventuell liegt eine Störung vor.	— Gerät aus- und einschalten.— Programm wählen und star-ten.
	Temperaturen, die deutlich unterhalb des Gefrierpunktes lie-gen, beinträchtigen die Funk-tionsfähigkeit des Gerätes (gefrorenes Kondenswasser).	— Stellen Sie das Gerät in ei-nem wärmeren Raum auf.
		Bei erneutem Blinken liegt ein technischer Defekt vor. Informie-ren Sie den Kundendienst.
... die Kontrollleuchte "Behälter entleeren" leuchtet?	Der Kondenswasserbehälter ist voll.	— Schalten Sie den Trockner mit der Taste "I-Ein/0-Aus" aus und entleeren Sie das Kondenswasser. Überprüfen Sie den festen Sitz des Kondens-wasserbehälters.
... die Kontrollleuchte "Luftweg reinigen" leuchtet?	Die Flusensiebe sind verstopft.	— Schalten Sie den Trockner mit der Taste "I-Ein/0-Aus" aus.— Reinigen Sie die Flusensiebe nach jedem Trocknen (Kapitel "Reinigung und Pflege").
	Es kann eventuell der Wärmetauscher verstopft sein, weil er seit längerer Zeit nicht gereinigt wurde.	— Schalten Sie den Trockner mit der Taste "I-Ein/0-Aus" aus.— Bitte beachten Sie, dass von Zeit zu Zeit der Wärmetau-scher gereinigt werden muss (Kapitel "Reinigung und Pflege").
... nach Programmstart im Display Balken erscheinen:"=== -=== -=== -=== -==="?	Das ist keine Störung. Siehe Kapitel "Display".
... das Programm abgebrochen wird, die Kontrollleuchte "Knitterschutz/Ende" leuchtet und im Display "0" erscheint?	Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm trocknen.
... das Programm abgebrochen wird und im Display"- - - " erscheint?	Siehe "Was tun, wenn der Trockenvorgang sehr lange dauert"?
... k kurz vor Programmende die Restzeit im Display bei "10" angehalten wird und Balken blinken (=10...-10...), der Trockner aber weiter trocknet?	Das ist keine Störung.Es wurde ein größerer Wäsche-posten getrocknet als bei den letzten Programmläufen. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen!	Der Trockenvorgang ist noch nicht abgeschlossen. Das Programm benötigt mehr Zeit als die Elektronik zu Beginn des Programms ermittelt hat.Die Zeit wird solange angehalten, bis der angewählte Trockengrad erreicht ist.

Die Trommelbeleuchtung leuchtet nicht:

Glühlampe auswechseln

■ Öffnen Sie die Tür.

Zum Auswechseln der Glühlampe den Netzstecker des Trockners ziehen oder die Sicherung der Hausinstallation ausschalten.

Polo e

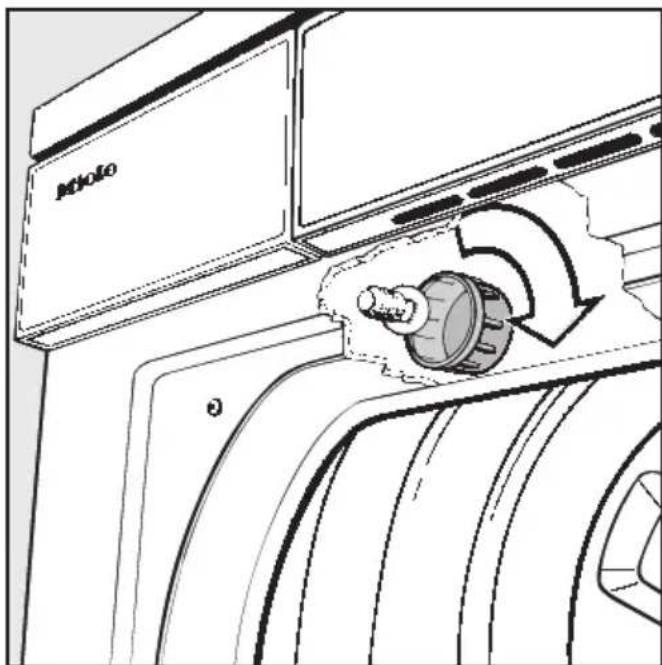

■ Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trockners) ab.
■ Tauschen Sie die Glühlampe aus.

Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.

■ Kappe einsetzen und festschrauben.

Achten Sie auf den festen Sitz der Kappe. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluss verursachen.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Kundendienst beziehen.

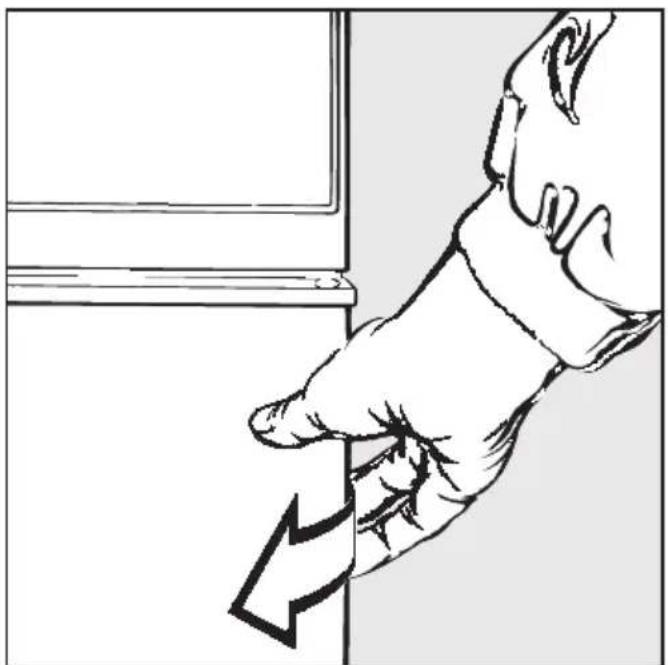

Tür öffnen bei Stromausfall

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler oder

- den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

Salzburg (06 62) 85 84-300

Wien (01) 6 80 95-300

Graz (03 16) 25 04-300

Innsbruck (05 12) 24 01-300

L Luxemburg

(00352) 4 97 11-20/22

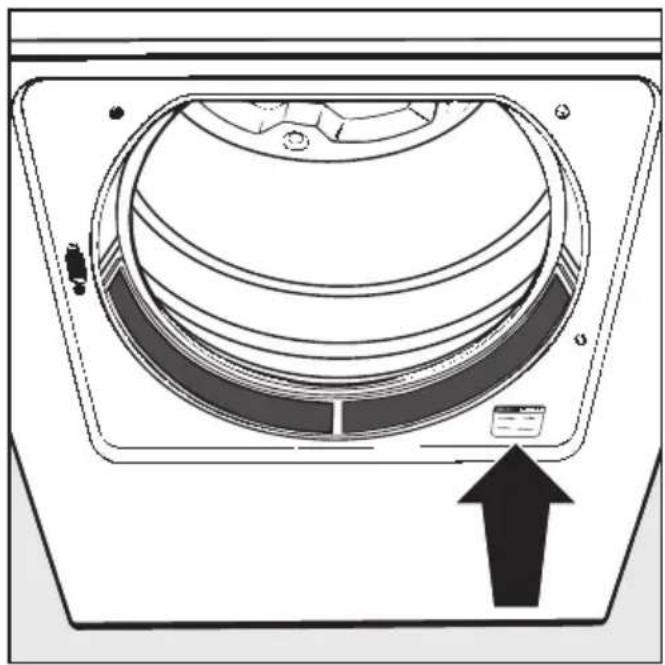

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (PC)

Die auf der Bedienungsblende mit "PC" gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Der Trockner muss lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt nachteilig auswirken.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Das Lüftungsgitter unterhalb der Tür darf auf keinen Fall zugestellt werden. Eine ausreichende Kühlluftzufuhr ist sonst nicht gewährleistet.

Aufstellungsort

Unterbau unter eine Arbeitsplatte in einer Küchenzeile

Ein Unterbausatz* ist erforderlich.

- Der Gerätedeckel muss durch ein Abdeckblech ersetzt werden. Die Montage des Abdeckbleches ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich und darf nur von einer autorisierten Fachkraft durchgeführt werden.

- Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.

Durch den Unterbau kann es zu einer Verlängerung der Laufzeit kommen.

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Waschautomaten möglich. Dazu ist ein Zwischenbausatz* erforderlich.

Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder Kundendienst erhältlich.

Dekorplatte der Tür einsetzen oder auswechseln

Empfehlung: Die Tür sollte beim Einsetzen / Wechseln der Dekorplatte geschlossen bleiben.

■Die 4 Schrauben der Dekorleiste an der Schlossseite der Tür herausdrehen und die Dekorleiste abnehmen.
■ Die übrigen 7 Schrauben der unteren und seitlichen Dekorleiste soweit lösen, bis sich die Dekorplatte (leicht gewölbt) hineinschieben / herausziehen lässt.
■ Wiedermontage in umgekehrter Reihenfolge. Die Schrauben fest anziehen.

Maße für die Dekorplatte

Der Wert in den Klammern gibt den Toleranzbereich in mm an:

$$ \mathrm{Breite} = 5 8 7 (- 1) \mathrm{mm} $$

$$ \text { Höhe } = 6 0 2 (- 1, 5) \mathrm{mm} $$

$$ \text { D i c k e } = 1 (+ 0, 5) \mathrm{mm} $$

Für Plattenstärken über 1,5 mm benötigen Sie eine "Adapterleiste für eine 4 mm dicke Dekorplatte", die Sie im Miele Fachhandel oder beim Miele Kundendienst erhalten.

Hinweis: Die für die Adapterleiste erforderliche Dekorplattenhöhe darf 596,5 (-1,5 mm) nicht überschreiten.

Sockelblende anbringen

• Der Gerätesockel kann mit der Sockelblende Ihrer Küche verkleidet werden.
• Höhe und Rücksprung des Geräte- sockels können nicht verändert wer- den.
• Höhere Sockel können nur in Verbindung mit größeren Nischenhöhen montiert werden.

Sockelhöhe Nischenhöhe
100 mm (serienmäßig)	820 mm -
150 mm 870	mm 1 Höhenaus	- gleichs-rahmen ist erforderlich
200 mm 920	mm 2 Höhenaus	gleichs-rahmen sind erforderlich

Die Sockelblende (60 cm lang) können Sie bei Ihrem Küchen-Fachhändler oder -Hersteller bestellen.

Die Sockelblende muss im Bereich des Kühlluft-Gitters ausgeschnitten sein. Sonst ist die Luftzufuhr nicht gewährleistet und das Gerät nicht funktionsfähig.

Montage:

■ Die beiliegende kleine Schablone an der rückseitigen Oberkante der Sockelblende anlegen und mit Klebestreifen befestigen.
■ Sockelblende gemäß Schablone ausschneiden.
■ Schnittfläche mit der beiliegend Leiste überkleben.
■ Das mitgelieferte Klettband auf den Gerätesockel kleben.

Folgende Montagefolge ist dafür empfehlenswert:

■Schlaufenband und Hakenband (= Einzelteile des Klettbandes) der Länge nach zusammenlegen.
■Diese eventuell in 2 oder 3 Teile schneiden.
■An einer beliebigen Seite des Klettbandes die Schutzfolie abziehen.
■Die in Stücke geschnittenen Teile an die beiden äußeren und ggf. an den mittleren Bereich des Gerätesockels kleben und fest andrücken.
■ Die verbliebene Schutzfolie von der freien Seite der Klettbandes abziehen.
■ Sockelblende fest auf die Klebeflächen des Klettbandes drücken.

Kondenswasserablauf

Das Kondenswasser kann direkt abgeleitet werden, wenn Ablaufmöglichkeiten vorhanden sind (z. B. Waschbecken, Waschbecken-Siphon oder Bodenablauf).

Maximale Abpumplänge: 3,00 Meter Maximale Abpumphöhe: 1,00 Meter

Folgende Zubehörteile liegen bei:

• Ablaufschlauch 2 m
• Schlauchbügel
  – Tülle für den Ablaufschlauch
  – Schlauchschelle

■ Schrauben Sie an der Geräterückseite die Schlauchschelle vom Ablaufstutzen ab.
■ Ziehen Sie den Gummiverschluss ab.

■Schieben Sie den Ablaufschlauch auf den Stutzen.
■Den Ablaufschlauch mit der Schlauch- schelle gut befestigen.
■Der Ablaufschlauch muss knickfrei verlegt werden!

Der Trockner ist mit einer Rücklaufsi- cherung versehen, damit kein Wasser in das Gerät zurückfließt.

■Verschließen Sie die Wasserführung zum Kondenswasserbehälter mit dem Unterteil des Gummiverschlusses. Das Verschlussstück muss dabei nach hinten zeigen, damit der Kondenswasserbehälter problemlos eingeschoben werden kann.

Anschluss am Waschbecken-Siphon

■ Schieben Sie die Schlauchschelle (1) und die Rändelmutter des Waschbecken-Siphons (2) über den Ablaufschlauch.

■Die Tülle (3) in den Ablaufschlauch stecken.

■Schrauben Sie den Ablaufschlauch mit der Rändelmutter am Siphon fest.

■Ziehen Sie die Schlauchschelle direkt hinter der Rändelmutter fest.

Der Trockner ist mit einer Wechselstrom-Anschlussleitung (ca. 2 m lang) und Schuko-Stecker, anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o.ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programme Füll-	mengekg U/min kWh Minuten		Endschleuderstufe(im Haushalts-waschautomaten)	Energie Trockenzeit(einschl. Ab-kühlzeit)
KOCH-/BUNTWÄSCHE
Extratrocken 5 1200		14001600	3,403,303,00	848174
Schranktrocken + 5 1200		14001600	2,902,752,45	747164
Schranktrocken^(1)	5 800	(70 % Restfeuchte) 3,50 88
Schranktrocken 5 1200		14001600	2,752,602,35	716862
Bügelfeucht ^(1)	5 800	(70 % Restfeuchte) 2,85 74
Bügelfeucht 5 1200		14001600	2,101,951,65	575447
Mangelfeucht 5 1200		14001600	1,701,551,25	474438
PFLEGELEICHT
Schranktrocken^(1)	2,5	1000 (50 % Restfeuchte)	1,30 44
Bügelfeucht	2,5	1000	1,15	40
Sonderprogramme
Finish Wolle	1	-	0,20	3
Glätten	2,5	-	0,30	8

(1) Prüfprogramm nach EN 61121.
Werte ermittelt nach Norm EN 61121.

Unterschiedliche Textilarten, die Beladungsmenge, die Restfeuchte nach dem Schleudern und Schwankungen im Stromnetz können zu Veränderungen der angegebenen Werte führen.

Technische Daten

Höhe 850 mm (verstellbar +10/- 5 mm)

Höhe bei abgenommenen Deckel 820 mm

Breite 595 mm

Tiefe (einschließlich Wandabstand) 600 mm mit Deckel 560 mm ohne Deckel

Gewicht 57 kg

Trommelvolumen 103 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Fassungsvermögen des Kondenswasserbehälters ca. 4 l

Maximale Abpumphöhe 1 m

Maximale Abpumlänge 3 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Übersicht

Mit den Programmierfunktionen können Sie das Gerät an Ihre individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben dauerhaft gespeichert, bis Sie diese wieder löschen.

■ Sie können einzelne oder alle Programmierfunktionen aktivieren oder löschen.

Korrektur des Trockengrades (Programmierfunktion 01)

Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Wenn Sie jedoch die Wäsche etwas trockener wünschen, haben Sie die Möglichkeit, den Feuchtegrad aller Programme etwas herabzusetzen.

Diese Funktion ist werkseitig nicht eingeschaltet.

Memory-Funktion (Programmierfunktion 03)

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig eingeschaltet. Sie kann über diese Programmierfunktion ausgeschaltet werden.

Aufrufen und Abspeichern

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Bedienungsblende erkennbar ist.

Gehen Sie wie folgt vor:

Das Gerät ist ausgeschaltet und die Tür geschlossen. Der Programmwähler steht auf Position "Ende".
②Tasten "Kurz" und "Schonen" gleichzeitig gedrückt halten und ...
3 ... das Gerät mit der "I-Ein/0-Aus" - Taste einschalten.
④ Alle Tasten loslassen.
- im Display erscheint: "P".
– die Kontrollleuchten "Trocknen" und "Kaltluft" blinken.
5 Drehen Sie den Programmwähler auf eine der folgenden Stellungen:
- KOCH-/BUNTWÄSCHE Extratrocken für die Programmierfunktion 01 (Korrektur des Trockengrades)
- KOCH-/BUNTWÄSCHE Schranktro- cken für die Programmierfunktion 03 (Memory-Funktion)

6 Im Display blinkt die Zahl der Programmierfunktion abwechselnd mit dem "P". Beispiel: 010... P 0... 010... P 0...

Die rechte Ziffer leuchtet permanent und bedeutet: 0 = Programmierfunktion aus 1 = Programmierfunktion ein (und die Kontrollleuchte "Mangelfeucht" leuchtet)

⑦ Durch Drücken der Taste "START" schalten Sie die rechte Ziffer von 0 auf 1 = einoder von 1 auf 0 = ausum.

⑧Wenn Sie eine weitere Programmierfunktion aufrufen möchten, wiederholen Sie ab Punkt ⑤. Wenn nicht, dann:

9 Abspeichern: Programmwähler auf "Ende" drehen und mit der Taste "I-Ein/0-Aus" das Gerät ausschalten.

Programmierfunktionen ausschalten

■ Punkte ① bis ⑨ ausführen.

Kontrolle, ob Programmierfunktionen aufgerufen sind:

■ Punkte ① bis ⑥ ausführen.
■ Gerät ausschalten.

Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

T-Online *6 38 00 #

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax (06 62) 85 84-219

Miele im Internet: www.miele.at

email: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
