Produkttyp	Wäschetrockner
Modell	T 8000WP
Marke	Miele
Abmessungen (H × B × T)	850 × 595 × 596 mm
Tiefe bei geöffneter Tür	1071 mm
Gewicht	69 kg
Trommelvolumen	111 l
Maximale Beladung	8 kg (Trockenwäsche)
Kondenswasserbehälter	ca. 4,2 l
Anschlussspannung	230 V / 50 Hz (Typenschild beachten)
Kältemittel	R134a, 480 g
Schlauchlänge (Ablauf)	1,50 m
Maximale Abpumphöhe	1,50 m
Maximale Abpumplänge	4,00 m
Länge der Anschlussleitung	2,00 m
Kommunikationsfähigkeit	Miele@home (mit nachkaufbarem Modul)
Programme	Baumwolle, Pflegeleicht, Synthetic, Automatic plus, Oberhemden, Jeans, Express, Wolle, Seide, Sportwäsche, Outdoor, Kopfkissen, Schonglätten, Lüften kalt/warm, Korbprogramm
Extras	Auffrischen, Schonen plus
Filtersystem	Mehrstufig (Flusensiebe + Feinfilter)
Reinigungshinweis	Siebflächen nach jedem Trocknen, Feinfilter bei Aufforderung
Kindersicherung	Pin-Code (optional, Code 250)
Garantie	2 Jahre

Häufig gestellte Fragen - T 8000WP MIELE

Wie oft muss ich die Flusensiebe reinigen?

Kann ich den Trockner auf eine Waschmaschine stellen?

Was bedeutet die Meldung 'Filter Tür reinigen'?

Wie aktiviere ich den Pin-Code?

Warum dauert der Trockenvorgang länger als erwartet?

Kann ich das Kondenswasser direkt in den Abfluss leiten?

Wie schwer ist der Trockner?

Gibt es ein spezielles Programm für Wolle?

Kann ich den Trockner mit dem Smartphone steuern?

Was tun, wenn eine Störung auftritt?

BEDIENUNGSANLEITUNG T 8000WP MIELE

Lesen Sie unbedingt die

Gebrauchsanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 07 991 310

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können beim Trocknen ca. 20 % Energie aber auch Zeit sparen, wenn Sie z.B. mit 1600 U/min statt mit 1000 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie dafür, dass die Raumtemperatur nicht zu hoch ist. Wenn sich andere, wärmeerzeugende Geräte im Raum befinden, dann lüften Sie, bzw. schalten Sie diese ab.
• Reinigen Sie nach jedem Trocknen die Siebflächen der Flusensiebe.
• Reinigen Sie die Feinfilter nur dann, wenn eine entsprechende Aufforderung erscheint.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners....11

Bedienungsblende 11

Auswahl-Sensortasten 12

Aufbau der Menüstruktur im Hauptmenü 14

Miele@home 16

Erste Inbetriebnahme 18

Wäschepflege....20

Pflegesymbole 20

Tipps zum Trocknen 20

1. Wäsche vorbereiten und Trockner beladen 21

2. Programm wählen 22

Trockner mit der Taste ① einschalten 22

– Trockenstufenprogramme 22

- Programme mit einer Zeitwahl 23

- Übrige Programme 23

Extras wählen 24

Start um/Ende um....24

1. Programm starten 25

Starten....25

Hinweis zur Restzeit 25

Programm umwählen 25

Programm abbrechen....26

Wäsche nachlegen/entnehmen 26

1. Programmende - Wäsche entnehmen 27

Inhalt

Extras 28

Auffrischen....28

Schonen plus....28

Favoriten-Programme 29

Programmübersicht 31

Reinigung und Pflege 35

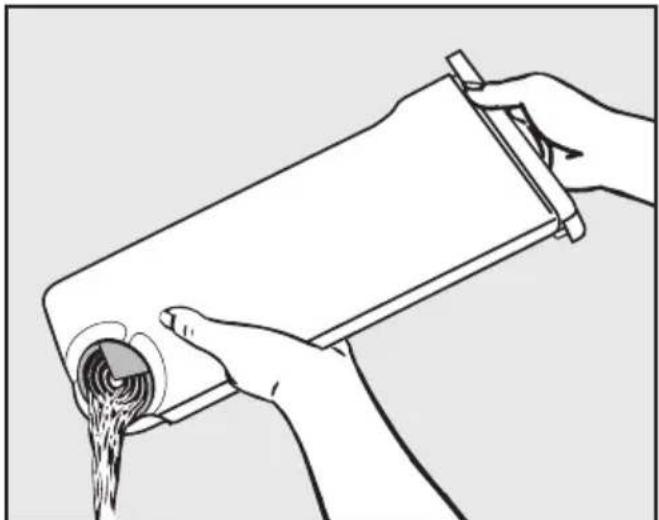

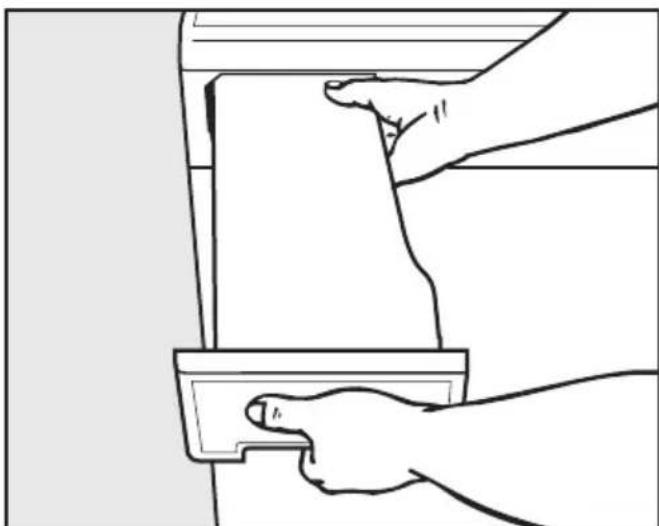

Kondenswasserbehälter entleeren 35

Reinigungsintervalle für das mehrstufige Filtersystem beachten . . . . . . . . . . . 36

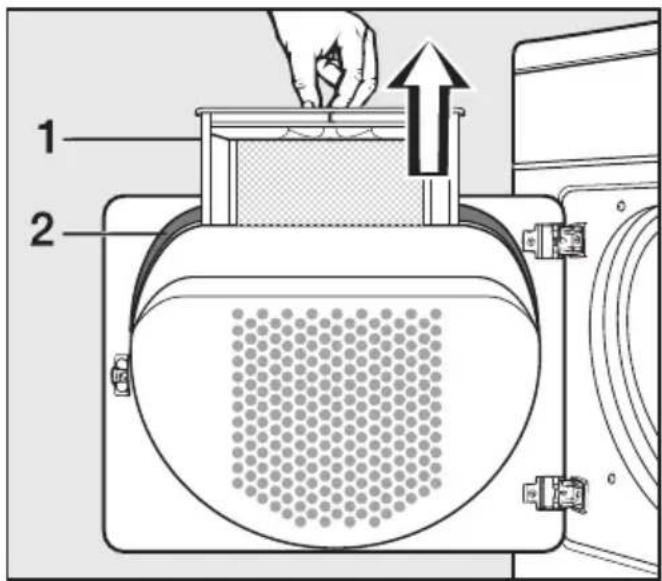

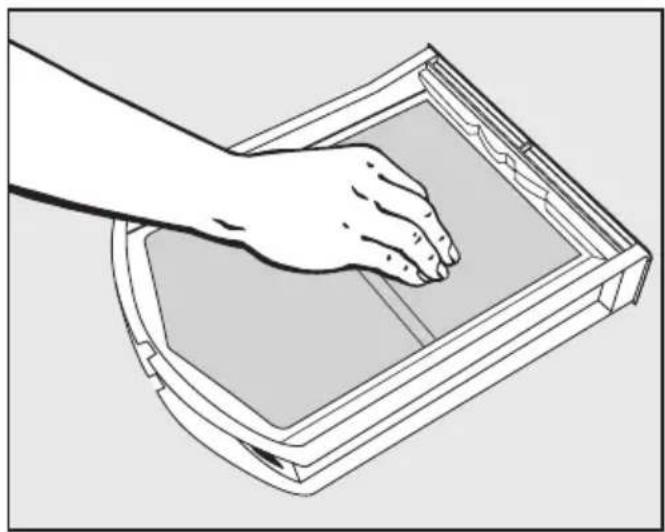

Siebflächen der Flusensiebe reinigen 37

1. In der Türkappe 37
2. Im Einfüllbereich der Tür....37

Feinfilter reinigen 38

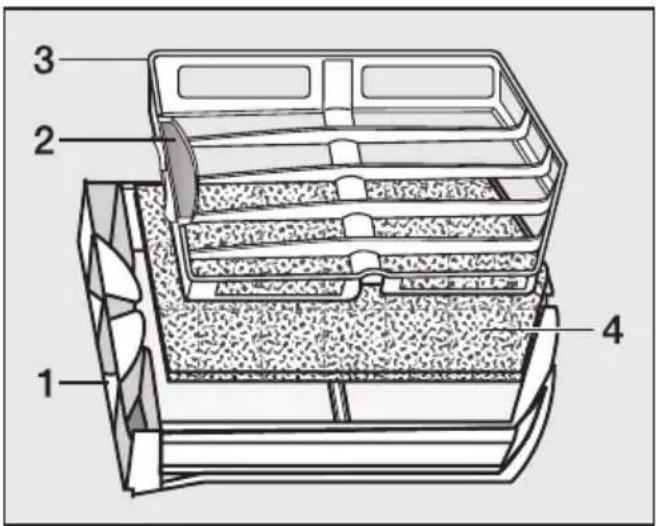

1. Feinfilter im Flusensieb der Türkappe 38

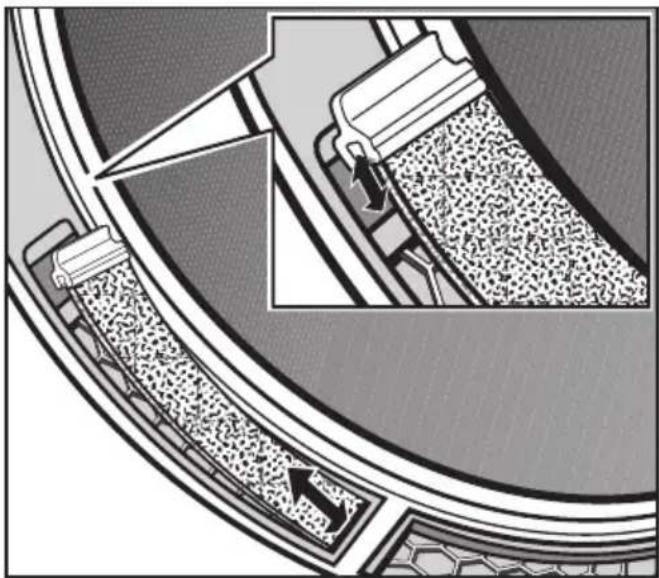

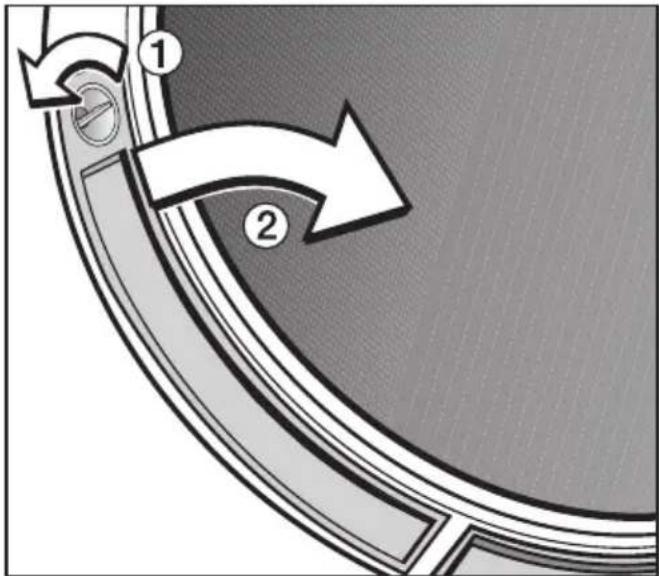

2. Feinfilter in den Flusensieben im Einfüllbereich der Tür....40

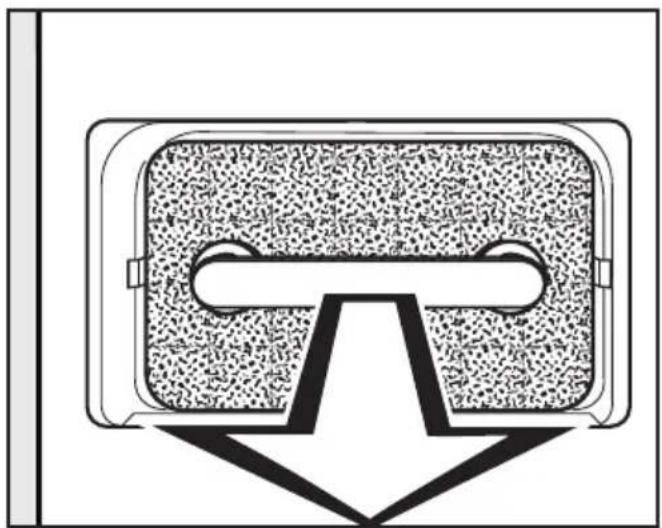

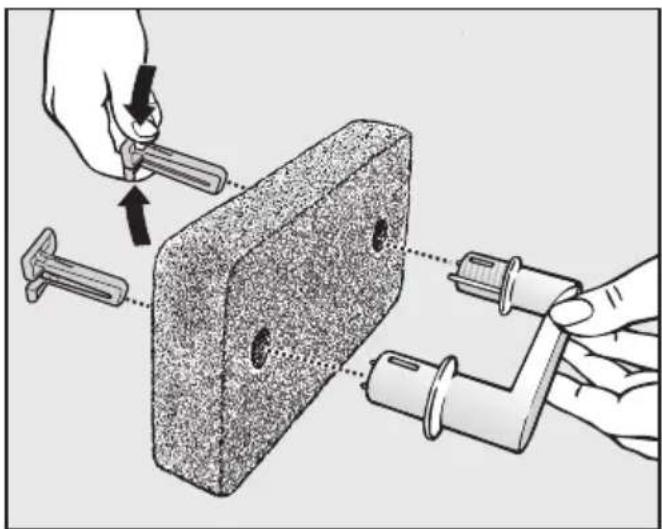

3. Feinfilter vor der Wärmetauschereinheit 41

Trockner reinigen....42

Störungshilfen 43

Was tun, wenn . . . 43

Prüf- und Fehlermeldungen im Display 43

Ein nicht zufriedenstellendes Trockenergebnis. 45

Andere Probleme....46

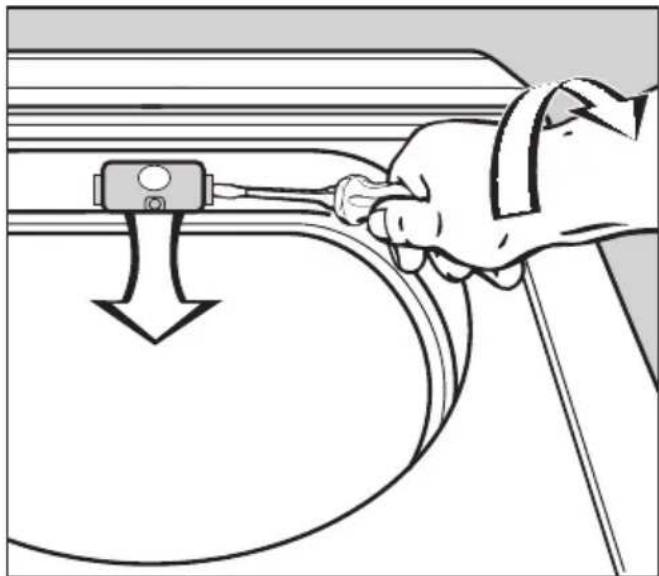

Glühlampe austauschen 48

Kundendienst 49

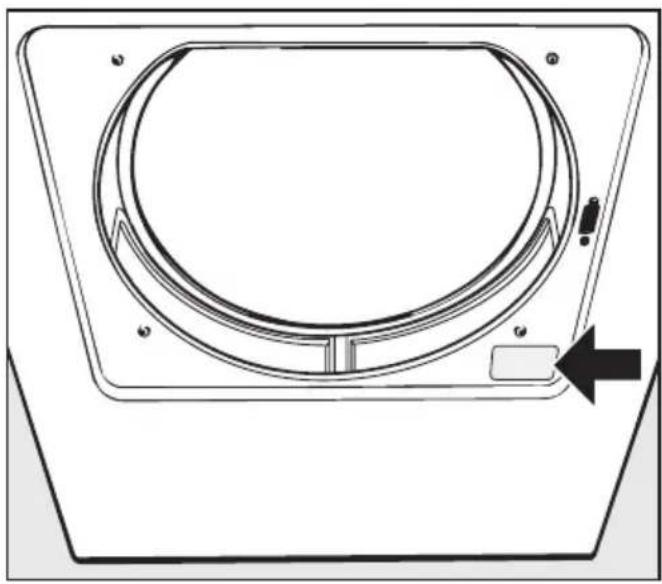

Reparaturen....49

Programmaktualisierung (Update) 49

Garantiebedingungen und Garantiezeit 49

Nachkaufbares Zubehör 49

Aufstellen und Anschließen 50

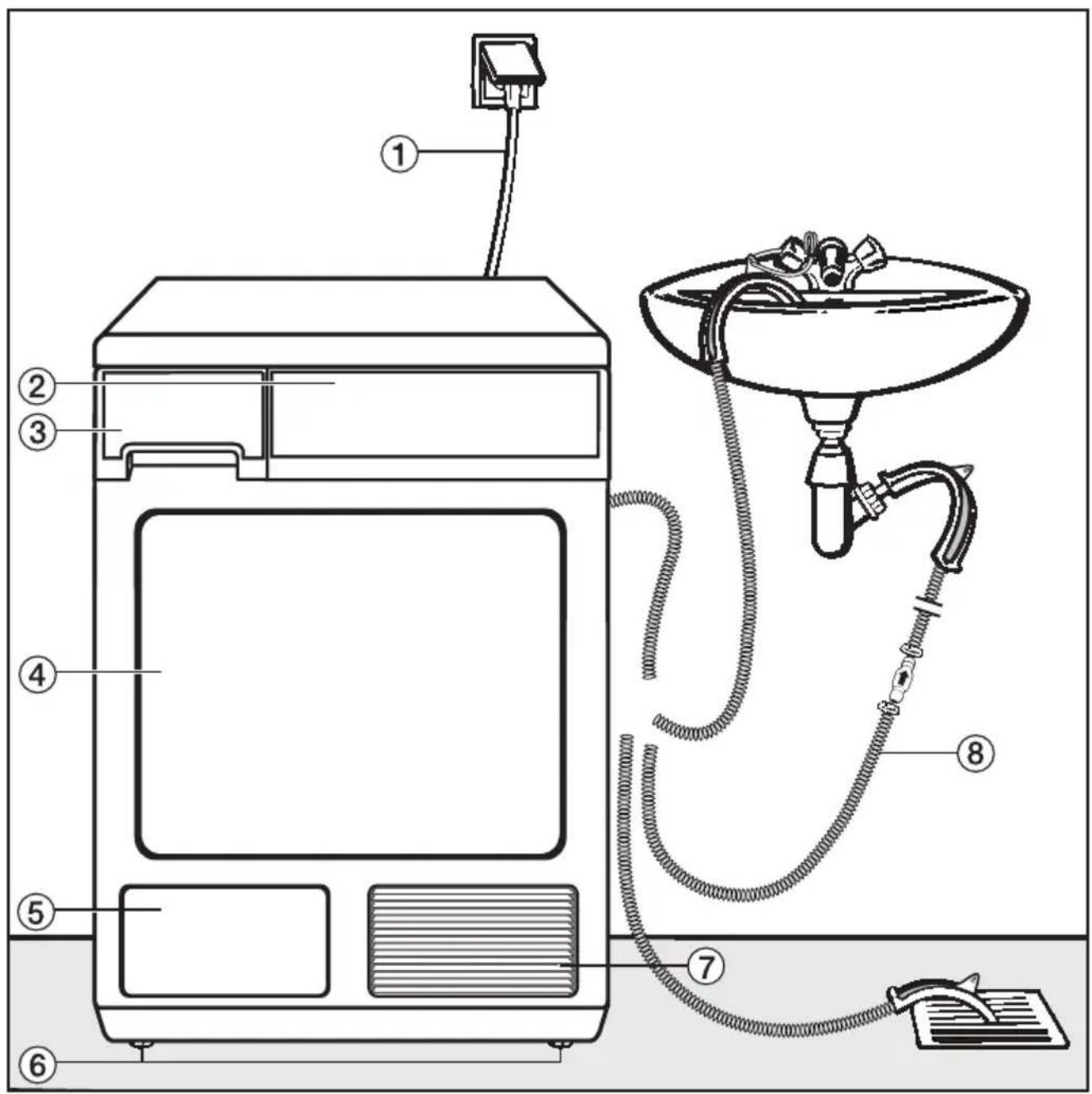

Vorderansicht....50

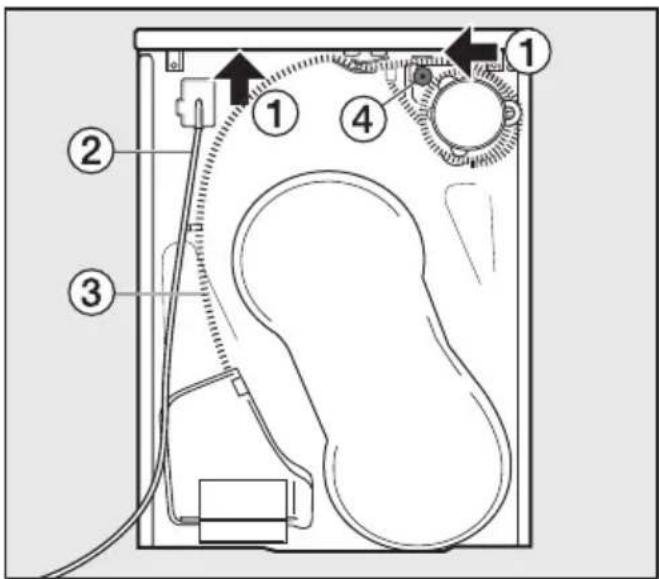

Rückansicht 51

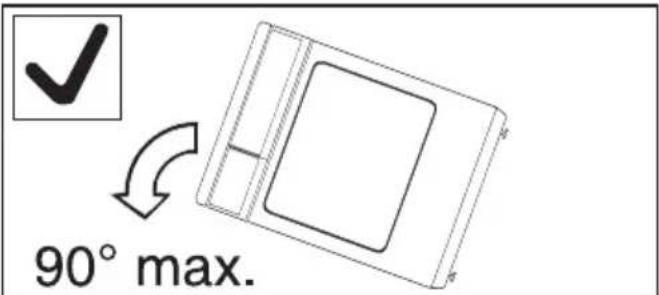

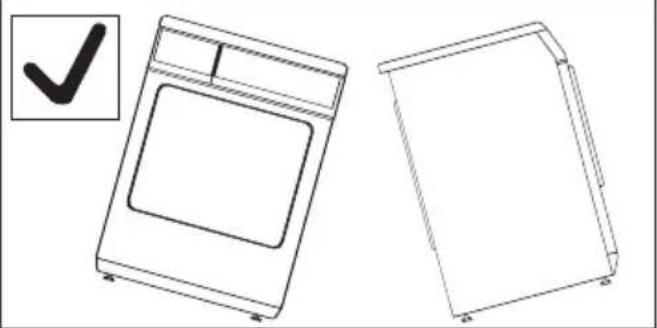

Trockner transportieren 51

Aufstellungsort 52

Unterbau unter eine Arbeitsplatte oder Einbau in einen Schrank ..... 52

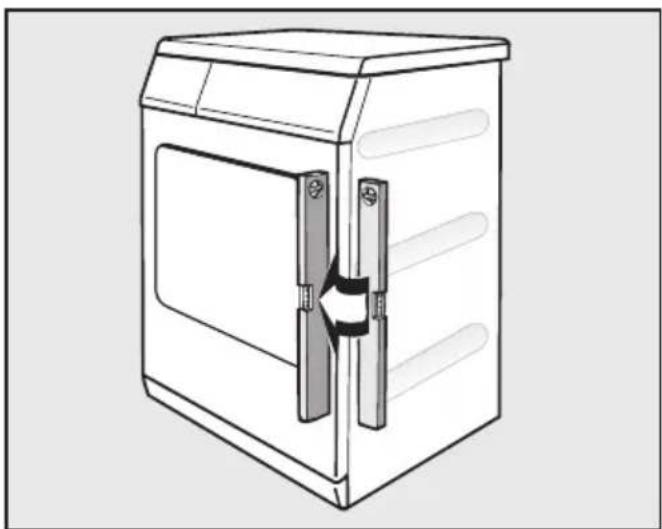

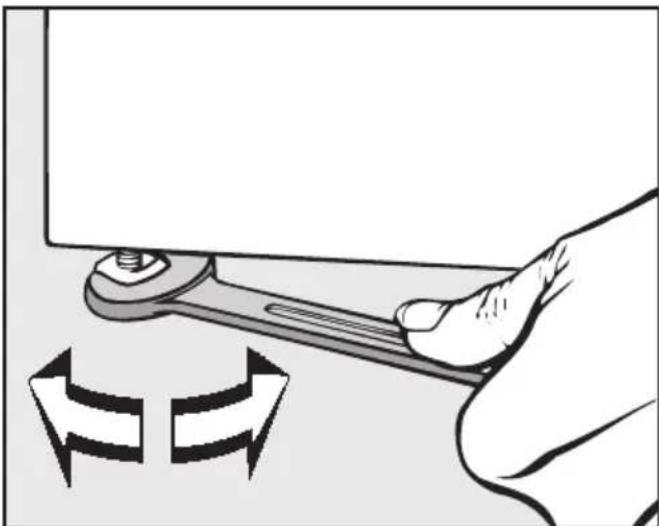

Trockner ausrichten 53

Vor einem späteren Transport 53

Wasch-Trocken-Säule. 53

Kondenswasser extern ableiten 54

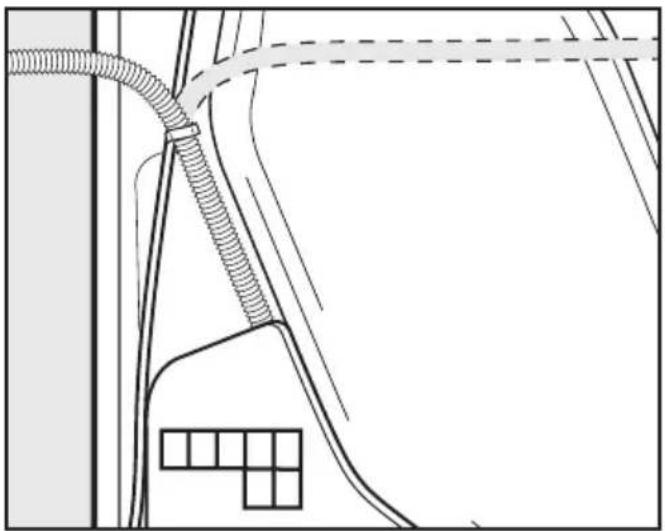

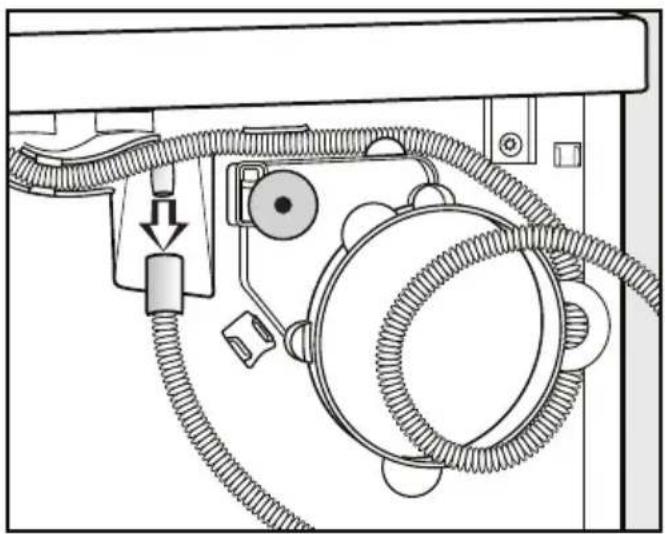

Ablaufschlauch verlegen 54

Ablaufschlauch einhängen (im Waschbecken/Bodenablauf) ..... 55

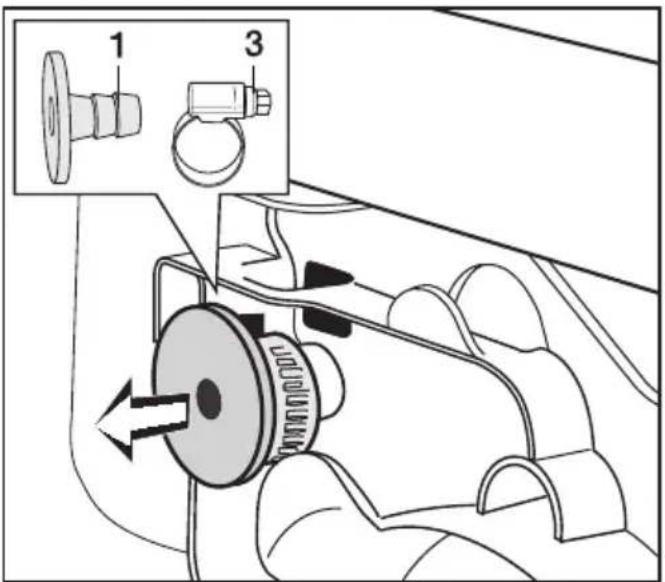

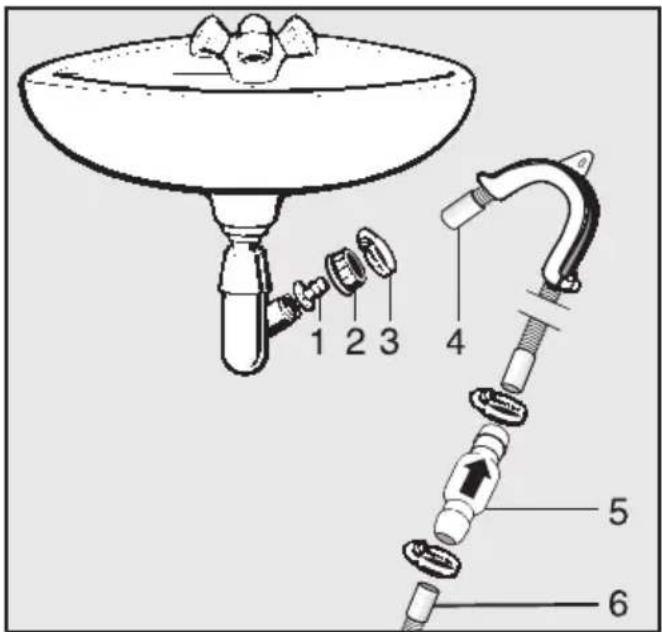

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern . . . . 55

Elektroanschluss 57

Verbrauchsdaten 58

Technische Daten 59

Menü Einstellungen 60

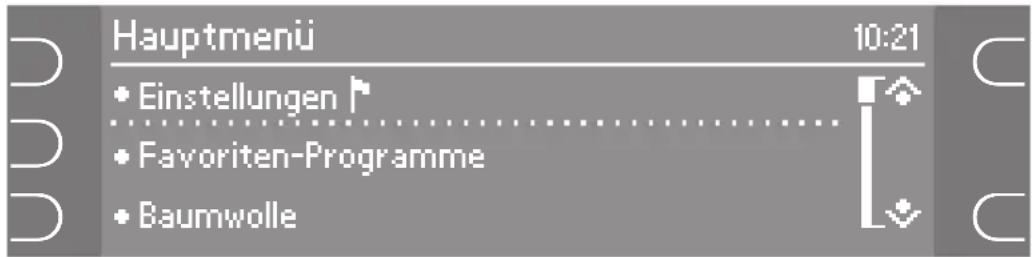

Menü Einstellungen öffnen 60

Sprache 60

Tageszeit 61

Trockenstufen 61

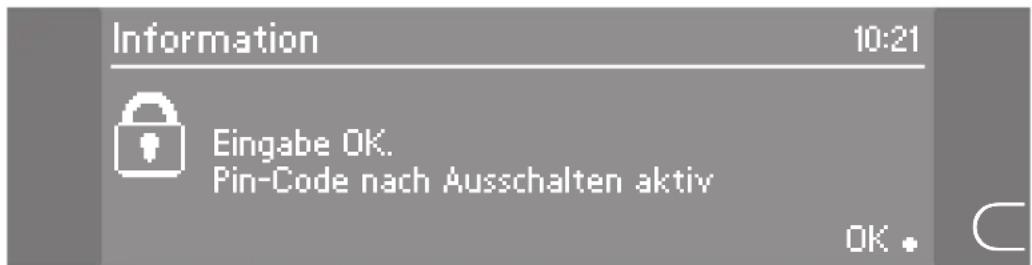

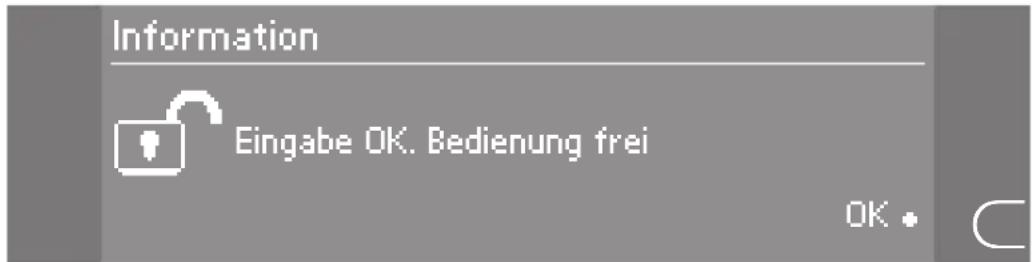

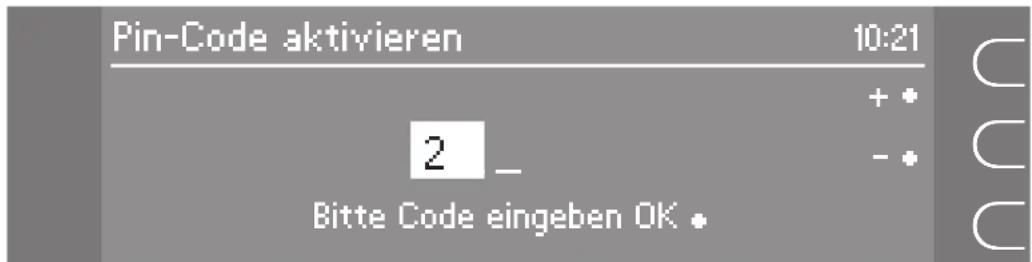

Pin-Code 62

Summer 64

Akustische Quittierung....64

Helligkeit 64

Kontrast 64

Display / Tastenbeleuchtung....64

Memory 65

Knitterschutz 65

Lesen Sie unbedingt diese Gebrauchsanweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Trockner ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielsweise:

• in Läden, Büros und anderen ähnlichen Arbeitsumgebungen
• in landwirtschaftlichen Anwesen
  – von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.

Dieser Trockner ist nicht für den Gebrauch im Außenbereich bestimmt.
Benutzen Sie den Trockner ausschließlich im haushaltsüblichen Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.
Kinder dürfen den Trockner nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.
Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
▶ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.
Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
Im Fehlerfall oder bei der Reinigung und Pflege ist dieser Trockner nur dann vom Elektronetz getrennt, wenn

• der Netzstecker des Trockners gezogen ist oder
  – die Sicherung der Hausinstallation ausgeschaltet ist oder
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
  ▶ Dieser Trockner darf nicht an nicht-stationären Aufstellungsorten (z.B. Schiffe) betrieben werden.
  ▶ Nehmen Sie keine Veränderungen am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Erläuterungen zur Wärmepumpe und zum Kältemittel:

Dieser Trockner arbeitet mit einem gasförmigen Kältemittel, das ein Kompressor verdichtet. Das durch Verdichtung auf ein höheres Temperaturniveau gebrachte und verflüssigte Kältemittel wird in einem geschlossenen Kreislauf durch die Wärmetauschereinheit geleitet, wo der Wärmeaustausch mit der vorbeiströmenden Trocknungsluft stattfindet.

• Brummgeräusche während des Trockenvorganges, die durch die Wärmepumpe erzeugt werden, sind normal. Die einwandfreie Funktion des Trockners ist nicht beeinträchtigt.
• Das Kältemittel ist nicht brennbar und nicht explosiv.
  – Eine Stillstandzeit nach richtigem Transport und Aufstellen des Trockners ist im Allgemeinen nicht notwendig (siehe Kapitel "Aufstellen und Anschließen").

Ansonsten: Stillstandzeit beachten!

Sonst kann die Wärmepumpe Schaden nehmen!

Sachgemäßer Gebrauch

▶ Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie

• ungewaschen sind.
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.
  – mit feuergefährlichen Reinigungsmitteln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.
• mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Textilien besonders gründlich: Zusätzliche Menge Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Alle Gegenstände aus den Taschen, wie z.B. Feuerzeuge, Zündhölzer sind zu entfernen.

▶ Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals getrocknet werden,
- wenn industrielle Chemikalien für die Reinigung benutzt worden sind (z.B. in einer Chemischen Reinigung).
- die überwiegend Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgummi, Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflocken.
- die mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
Der Heizphase folgt bei vielen Programmen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet. Die Wäsche immer direkt und komplett nach Programmende entnehmen.
▶ Warnung: Den Trockner niemals vor Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäsche-stücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.
Weichspüler oder ähnliche Produkte sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Dieser Trockner darf nicht ohne

• Flusensiebe oder mit beschädigten Flusensieben betrieben werden.
• Feinfilter oder mit beschädigten Feinfiltern betrieben werden.

Dieser Trockner würde übermäßig verflusen, was einen Defekt zur Folge hätte!

▶ Reinigen Sie nach jedem Trocknen die Siebflächen der Flusensiebe.
Die Flusensiebe und Feinfilter müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!
Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um den Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Wenn Sie das Kondenswasser extern ableiten, dann sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen.

Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

▶ Halten Sie den Aufstellraum des Trockners immer frei von Staub und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Stützen oder lehnen Sie sich nicht auf die Tür. Dieser Trockner kann sonst umkippen.
▶ Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.
  ▶ Den Trockner nicht nass abspritzen.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

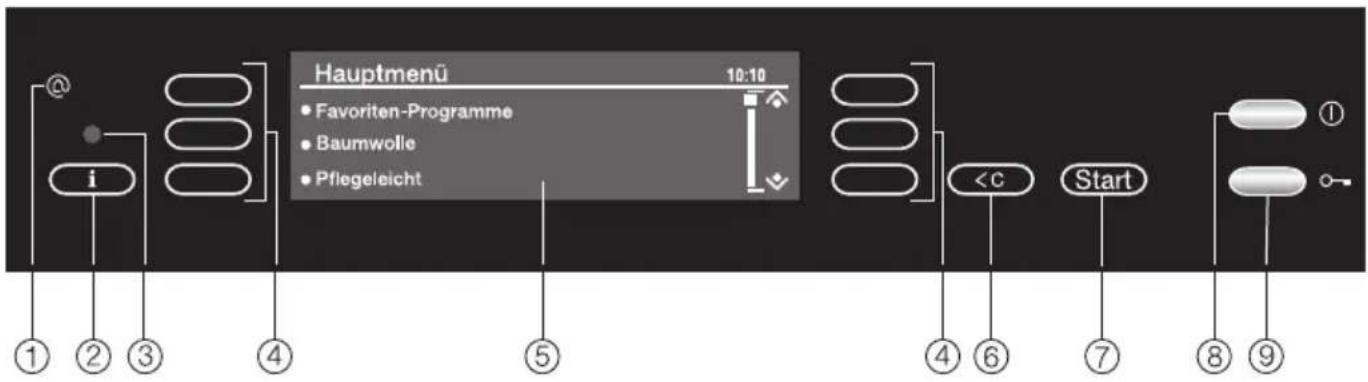

Bedienungsblende

Hauptmenü 10:10 • Favoriten-Programme • Baumwolle • Pflegeleicht ① ② ③ ④ ⑤ ④ ⑥ ⑦ ⑧ ⑨

① Miele@home

Kennzeichnung für Miele@home-fähiges Gerät.

② Sensortaste i (Information)

Ist die Sensortaste beleuchtet, steht eine Information zu dem jeweils angezeigten Menü zur Verfügung.

③ Kundendienstschnittstelle

Prüfungs- und Übertragungspunkt für den Kundendienst (unter anderem für das Update).

④ Auswahl-Sensortasten

Ist die Sensortaste beleuchtet, ist diese aktiv. Eine nähere Erläuterung finden Sie auf der folgenden Seite.

⑤ Display

Zur Anzeige:

- Der ausgewählten Funktionen.

- Des Programmablaufs.

- Der Infotexte.

- Von Fehleranzeigen.

- Der Uhrzeit.

- Position eines Listeneintrags über den Scrollbalken.

⑥ Sensortaste \- Zum Zurückschalten auf die vorherige Menüebene. \- Zum Zurückschalten auf das Hauptmenü bei zweimaliger Betätigung. \- Zum Verwerfen von vorher eingestellten Werten. – Zum Abbrechen des Programms.

⑦ Sensortaste Start

Über die grün beleuchtete Sensor-taste wird das gewählte Programm gestartet.

⑧ Taste ①

Zum Ein- und Ausschalten. Der Trockner schaltet sich aus Energiespargründen automatisch aus. Dieses erfolgt 15 Minuten nach Programmende/Knitterschutz oder nach dem Einschalten, wenn keine weitere Bedienung erfolgt.

⑨ Taste

Zum Öffnen der Tür, unabhängig von der Stromversorgung.

Auswahl-Sensortasten

Die Auswahl-Sensortasten befinden sich links und rechts neben dem Display. Ist eine Auswahl-Sensortaste aktiv, so ist diese beleuchtet. Folgende Funktionen können durch die Auswahl-Sensortasten ausgeführt werden:

Anwahl eines Menüpunktes

Ist ein Menüpunkt wählbar, wird dieses durch einen Punkt ( ) markiert. Sind die linken Auswahl-Sensortasten aktiv, steht der Punkt ( ) vor dem Wort, sind die rechten Auswahl-Sensor-tasten aktiv, steht der Punkt ( ) hinter dem Wort oder Zeichen.

Blättern auf der Menüseite

Enthält eine Menüseite mehr Text (eine Liste) als im Display sichtbar ist, so erscheint rechts ein Scrollbalken der die Position in der Liste anzeigt:

Hauptmenü 10:21 • Favoriten-Programme • Baumwolle • Pflegeleicht

Mit den Sensortasten auf der rechten Seite des Displays kann der Text im Display gleitend nach oben oder nach unten verschoben werden. Mit jeder Betätigung verschiebt sich die Liste um eine Zeile. Der letzte Listeneintrag wird durch eine gestrichelte Linie gekennzeichnet.

Ändern eines angezeigten Wertes

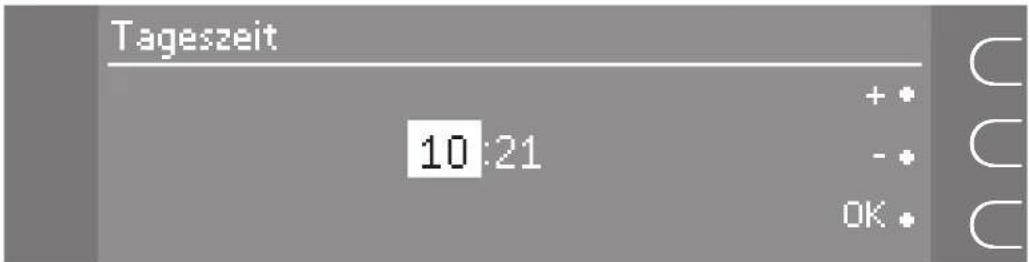

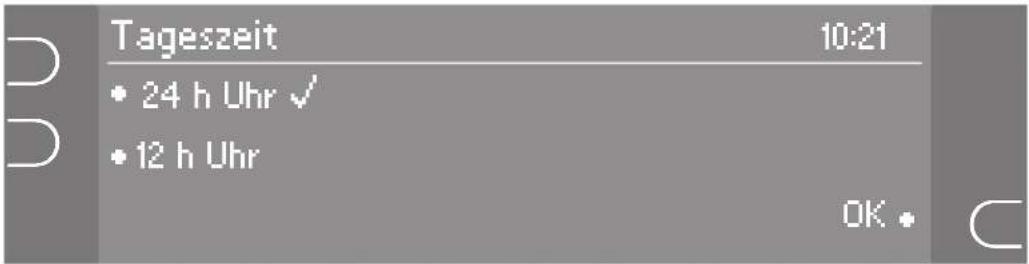

Tageszeit 10:21 + * - * OK *

Mit den Sensortasten + und - auf der rechten Seite des Displays kann der unterlegte Wert geändert werden. Der geänderte Wert muss anschließend mit der unteren rechten Sensortaste OK bestätigt werden.

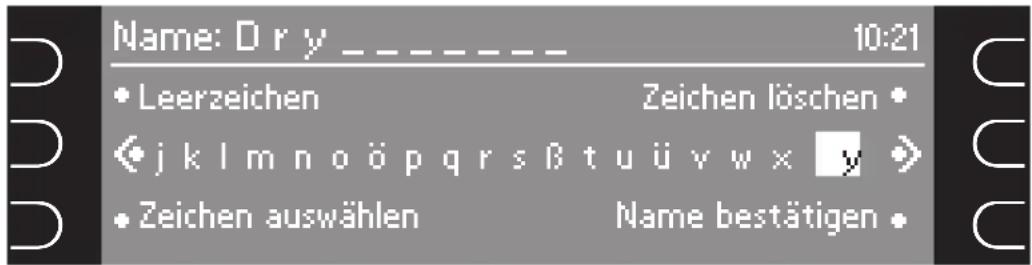

Favoriten-Programme

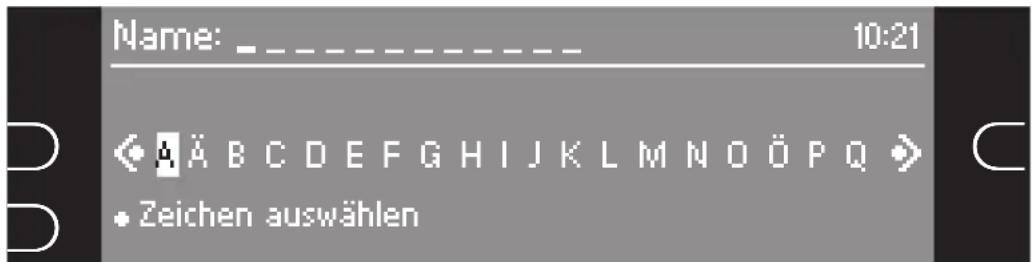

Sie können bis zu zehn von Ihnen angepasste Programme unter einem eigenen Namen abspeichern.

Trockenassistent

Hier erhalten Sie eine Hilfestellung bei der Suche nach dem richtigen Programm. Der Trockenassistent führt Sie Schritt für Schritt zur richtigen Wahl für Ihre Textilien.

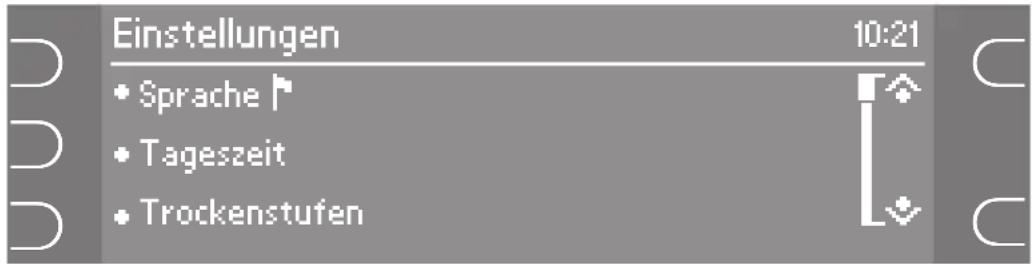

Menü Einstellungen

Im Menü Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen. Weitere Informationen entnehmen Sie bitte dem gleichnamigen Kapitel.

Sensortaste i

Werden zusätzliche Informationen zu einem Menüpunkt angeboten, so leuchtet die Sensortaste i auf. Betätigen Sie die Sensortaste, wenn Sie diese Informationen lesen möchten.

Darstellung des Programmablaufs

In welchem Programmabschnitt sich das Programm befindet, wird anhand von Symbolen im Display dargestellt.

Symbol	Programmablauf
	Start um / Ende um
	Trocknen
	Mangelfeucht
	Bügelfeucht △△
	Bügelfeucht △
	Schranktrocken
	Schranktrocken +
	Abkühlen / Abbruch
	Kaltluft
	Warmluft
	Knitterschutz / Ende

Aufbau der Menüstruktur im Hauptmenü

Favoriten-Programme

- Favoriten-Programme

- neu erstellen

- ändern

- löschen

Baumwolle

– Pflegeleicht
– Synthetic
– ....	– Trockenstufe (je nach Programm)
– ....	– Dauer (je nach Programm)
	– Extras (je nach Programm)
	– Start um
	– Ende um

Trockenassistent

- Baumwolle*

- Synthetic*

- Baumwolle + Synthetic*

- Wolle

- Seide

- Microfaser*

- Leinen*

\* Hier folgen weitere Auswahlmöglichkeiten

Einstellungen

- Sprache - Tageszeit\* - Summer - Trockenstufen\* - Pin-Code - Akustische Quittierung - Helligkeit - Kontrast - Display / Tastenbeleuchtung - Memory - Knitterschutz - Miele@home\*\* - Fernsteuerung\*\* \* Hier folgen weitere Untermenüs. \*\* Erscheint nur, wenn der Trockner mit dem nachkaufbaren Kommunikationsmodul nachgerüstet ist.

① kommunikationsfähige Hausgeräte ② Kommunikationsmodul ③ SuperVision Hausgerät ④ Stromnetz ⑤ Miele@home Gateway ⑥ (WLAN) Router Mögliche Anbindungen ⑦ PC, Notebook ⑧ iPod\* oder iPhone\* ⑨ Kopplung mit dem Display eines Hausbussystems ⑩ Mögliche Internetanbindung Dieses Hausgerät ist kommunikationsfähig und kann über ein nachkaufbares Kommunikationsmodul ② in das System Miele@home eingebunden werden. Im System Miele@home senden die kommunikationsfähigen Hausgeräte über das Stromnetz ④ Informationen über ihren Betriebszustand und Hinweise zum Programmablauf an ein Anzeigegerät ③.

Informationen anzeigen, Hausgeräte steuern

- SuperVision Hausgerät ③ Auf dem Display einiger kommunikationsfähiger Hausgeräte kann der Status der anderen Hausgeräte angezeigt werden. - Mobile Endgeräte ⑦/⑧ Mit dem PC, Notebook oder einem iPod\* / iPhone\* können im Empfangsbereich des häuslichen WLAN Statusinformationen zu den Hausgeräten angezeigt und einige Steuerbefehle ausgeführt werden. - Hausvernetzung ⑨ Die Systemlösung Miele@home ermöglicht Ihnen das intelligente Wohnen. Mit dem Miele@home Gateway ⑤ lassen sich die kommunikationsfähigen Hausgeräte in andere Hausbussysteme integrieren. \* iPod und iPhone sind eingetragene Marken der Fa. Apple Inc.

Erforderliches nachkaufbares Zubehör

\- Kommunikationsmodul Dieses darf nur vom Miele Kunden- dienst eingebaut werden. \- Miele@home Gateway Dem Zubehör liegen separate Installations- und Gebrauchsanweisungen bei.

Weitere Informationen

Weitere Informationen zu Miele@home, SuperVision und zukünftigen Möglichkeiten finden Sie im Internetauftritt von Miele und in den Gebrauchsanweisungen der einzelnen Miele@home Komponenten, wie z.B dem Miele@home Gateway. Den Trockner vor der ersten Inbetriebnahme richtig aufstellen und anschließen. Beachten Sie unbedingt das Kapitel "Aufstellen und Anschließen". ⚠️ Erfolgte ein Transport entgegen der Beschreibung im Kapitel "Aufstellen und Anschließen", dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor dieser Trockner elektrisch angeschlossen wird. Sonst kann die Wärmepumpe Schaden nehmen! Die Erste Inbetriebnahme besteht aus fünf Schritten. Der Trockner führt Sie automatisch durch die Schritte 1. bis 5.

1. Willkommensbildschirm

■ Schalten Sie den Trockner mit der Taste ① ein. Der Willkommensbildschirm wird für 3 Sekunden angezeigt. Hiernach schaltet das Display auf die Spracheinstellung.

2. Spracheinstellung


Sprache 10:21 • deutsch ✓ • english • español OK •

■ Wählen Sie die gewünschte Sprache. ■ Mit den Sensortasten auf der rechten Seite des Displays kann der Text im Display (gleitend) nach oben oder nach unten verschoben werden. ■ Bestätigen Sie die gewählte Sprache mit Sensortaste OK.

3. Tageszeiteinstellung (gegebenenfalls)

Geben Sie die Tageszeit ein.

Tageszeit 10:21 + * - * OK *

■ Mit + und - können Sie die Stunde einstellen. ■ Bestätigen Sie mit Sensortaste OK. Sie können nun die Minuten einstellen und anschließend mit Sensortaste OK bestätigen.

4. Hinweis auf Miele@home

Dieser kommunikationsfähige Trockner sendet Programmdaten über das Stromnetz zum Miele@home Systemgerät, wenn er mit dem Kommunikationsmodul (nachkaufbares Zubehör) nachgerüstet wird. ■ Bestätigen Sie den Hinweis mit OK.

5. Erstinbetriebnahme nach Gebrauchsanweisung fortführen

Die Erstinbetriebnahme ist erst dann abgeschlossen, wenn jetzt ein Programm mit Wäsche gestartet wird (Kapitel "2. Programm wählen"), das länger als 1 Stunde dauert. Bei einem Programm mit weniger als 1 Stunde Laufzeit erscheint nach dem Einschalten wieder der Willkommensbildschirm und die Spracheinstellung. ■ Bestätigen Sie den Hinweis mit Sensortaste OK. Pflegesymbole

Trocknen
	Normale/geringe Temperatur. Dieser Trockner trocknet in je- dem Programm temperatur- schonend. Eine Aufteilung der Textilien ☐/☐ ist nicht nötig.
	Nicht trocknergeeignet.
Bügeln und Mangeln
	Sehr heiß.
	Heiß.
	Warm.
	Nicht bügeln/mangeln.

Tipps zum Trocknen

\- Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist. Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen. - Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen mindestens 30 Sekunden anschleudern. - Jacken öffnen, damit diese gleichmäßig durchtrocknen. - Einen Beladungsmix aus Baumwolle, Buntwäsche, pflegeleichten Textilien im Programm Automatic plus trocknen. - Reines Leinengewebe neigt zum Aufrauen. Nur trocknen, wenn es im Pflegeetikett aufgeführt ist. - Gewirkte Textilien (z.B. T-Shirts, Unterwäsche) laufen - je nach Qualität - bei der ersten Wäsche oft ein. Deshalb: Diese Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer. - Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). Wählen Sie ein geeignetes Programm. In Zweifelsfällen die Beladung verringern und das Extra Schonen plus wählen. - Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke. - Neue farbige Textilien vorm ersten Trocknen gründlich separat waschen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie abfärben können (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen. - Artikel, die keine mechanische Beanspruchung vertragen, können Sie mit dem Korbprogramm lüften/trocknen. Voraussetzung: Verwendung des Trocknerkorbes (nachkaufbares Zubehör).

1. Wäsche vorbereiten und Trockner beladen

Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach ... ... gewünschter Trockenstufe, ... Faser- und Gewebeart, ... gleicher Größe, ... gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig. ⚠️ Entfernen Sie Fremdkörper, wie Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen. \- Säume und Nähte prüfen, dass keine Textilfüllungen herausfallen können. \- Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen. – Haken und Ösen schließen. \- Textilgürtel und Schürzenbänder zusammenbinden. \- Gelöste Formbügel von BHs vernähen oder entfernen.

Trockner beladen

■ Drücken Sie zum Öffnen Taste 🔍. ■ Legen Sie die Wäsche aufgelockert in die Trommel. Beachten Sie die maximalen Beladungsmengen im Kapitel "Programmübersicht". Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung. ■ Kontrollieren Sie vor dem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Diagram of a device with a cross symbol inside, showing internal tissue and a warning symbol (no text or labels)

Keine Wäscheteile einklemmen, weil diese sonst beschädigt werden. ■ Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch anlehnen und rechts am Türschloss zudrücken.

2. Programm wählen

Trockner mit der Taste ① einschalten


Hauptmenü 10:21 • Favoriten-Programme • Baumwolle • Pflegeleicht

■ Wählen Sie das gewünschte Programm: Mit den rechten Sensortasten können weitere Programme angezeigt werden.

Je nach Programmauswahl erscheint ein anderes Menü:

– Trockenstufenprogramme

Z.B. Baumwolle ... : Sie können Trockenstufen wählen.

Baumwolle 1-8 kg 2:03 Std 10:21 • Trockenstufe Schranktrocken • Extras • Start um

■ Betätigen Sie die Sensortaste für den Menüpunkt Trockenstufe.

Trockenstufen 10:21 • Schranktrocken ✓ • Bügelfeucht △ • Bügelfeucht △□ OK •

■ Stehen mehr als 3 Trockenstufen zur Auswahl bereit: Mit den rechten Sensortasten können weitere Trockenstufen angezeigt werden. ■ Betätigen Sie die linke Sensortaste für die gewünschte Trockenstufe. ■ Bestätigen Sie mit Sensortaste OK.

2. Programm wählen

– Programme mit einer Zeitwahl

Z.B. Lüften warm ... : Sie können die Dauer einstellen.

Lüften warm 1-7 kg 0:20 Std 10:21 • Dauer 0:25 Std:Min + • • Extras - • • Start um OK •

■ Betätigen Sie die Sensortaste für den Menüpunkt Dauer. ■ Mit den rechten Sensortasten + und - kann der unterlegte Wert geändert werden. ■ Bestätigen Sie den eingestellten Wert mit Sensortaste OK. - Lüften kalt: 20 min - 1 Std. - Lüften warm: 20 min - 2 Std. - Korbprogramm: 40 min - 2 Std.

- Übrige Programme

Z.B. Schonglätten ... : Trockenstufe/Dauer sind voreingestellt und nicht änderbar.

Schonglätten 1 kg 1:06 Std 10:21 • Start um • Ende um

Extras wählen


Extras 10:21 • ✓ Auffrischen • □ Schonen plus OK •

■ Wählen Sie das gewünschte Extra. Bei Anwahl von - Auffrischen werden die Textilien immer Schranktrocken durchlüftet. - Schonen plus ist die mechanische Beanspruchung der Textilien geringer. Das gewählte Extra wird durch einen Haken ▼ angezeigt. ■ Bestätigen Sie mit Sensortaste OK.

Start um/Ende um

Sie können den gewünschten Programmstart (Start um) oder das gewünschte Programmende (Ende um) festlegen. Die Zeiten können in 15-Minutenschritten eingestellt werden. Der Programmstart oder das Programmende können um maximal 24 Stunden verzögert werden. Beim ersten 15-Minuten-Schritt wird die Zeit auf die nächste Viertelstunde verschoben. ■ Wählen Sie den Menüpunkt Start um oder Ende um.

Baumwolle 1-8 kg 2:03 Std 10:21 • Extras • Start um 01:27 - • • Ende um 03:30 OK •

■ Wählen Sie mit + und - die gewünschte Uhrzeit für Start um oder Ende um. Bestätigen Sie die eingestellte Uhrzeit mit Sensortaste OK. Hinweis: Wird nachträglich ein Extra an-/abgewählt oder die Trockenstufe geändert, dann kann sich die Uhrzeit für das Programmende verschieben.

Starten

■ Betätigen Sie die grün leuchtende Sensortaste Start.  Baumwolle 10:21 Schranktrocken - Extras (siehe i) Restzeit: 2:03 Std ändern +  – Die Restzeit wird im Display angezeigt. - In welchem Programmabschnitt sich das Programm befindet, wird anhand von Symbolen im Display dargestellt.

Hinweis zur Restzeit

Aufgrund dieser Faktoren kann bei den Trockenstufenprogrammen die Restzeit immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur; Spannungsschwankungen im Elektronetz oder Programmabbruch. Die Restzeit wird während des Trocknens überprüft und gegebenenfalls korrigiert, was in einigen Fällen zu Zeitsprüngen führen kann. Das ist keine Störung, sondern eine ordnungsgemäße Funktion. Ebenso können Programme vorzeitig beendet werden. Z.B. bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde. Nach erfolgtem Programmstart sind Änderungen möglich:

Programm umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

Programm abbrechen

■ Betätigen Sie die Sensortaste Baumwolle 10:21 i Programm abbrechen? • fortsetzen abbrechen • ■ Wählen Sie abbrechen. Die Textilien werden abgekühlt ⏻↓, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht ist. Wenn Sie noch einmal Alternativer Abbruch

Einen Programmabbruch können Sie auch so herbeiführen:

■ Drücken Sie die Taste o—.

Wäsche nachlegen/entnehmen

■ Drücken Sie die Taste 🔍.

■ Öffnen Sie die Tür.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.

■ Schließen Sie die Tür.

■ Wählen Sie ein Programm.

■ Drücken Sie die Taste Start.

Vor Programmende

Kurz vor Schluss folgt die Abkühlphase: "Abkühlen" erscheint im Display. Erst nach Abschluss der Abkühlphase ist das Programm beendet.

Programmende - Wäsche entnehmen

Knitterschutz und Ende kennzeichnen im Display das Programmende. Der Summer ertönt in Intervallen.

Dieser Trockner verfügt über einen Energiespar-Modus: Nach Programmende wird das Display dunkel geschaltet und die Sensortaste Start blinkt langsam (siehe auch Abschnitt "Display/Tastenbeleuchtung" im Kapitel "Einstellungen").

Im Knitterschutz dreht sich die Trommel zeitweise. In diesem Fall liegt keine Störung vor.

■ Öffnen Sie die Tür mit der Taste 🔍.
■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

15 Minuten nach Programmende/Ende des Knitterschutzes schaltet sich der Trockner automatisch aus. Hinweis: Ist der Trockner am System Miele@home angemeldet, erfolgt keine automatische Ausschaltung.

■ Drücken Sie zum Ausschalten die Taste ①, falls der Trockner noch eingeschaltet ist.
■ Schließen Sie die Tür.

■ Leeren Sie den Kondenswasserbehälter.
Wir empfehlen Ihnen, das Kondenswasser extern abzuleiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr leeren.
■ Beachten Sie zusätzlich das Kapitel "Reinigung und Pflege".

Trommelbeleuchtung

Damit Sie keine Wäsche übersehen:

Die Trommelbeleuchtung leuchtet beim Öffnen der Tür, wenn der Trockner eingeschaltet ist. Sie erlischt nach einigen Minuten, wenn die Tür geöffnet bleibt sowie nach Schließen der Tür (Energieeinsparung).

Auffrischen

Die Trocknungsluft wird zeitlich begrenzt temperiert. Ohne weitere Wärmezufuhr werden danach die Textilien Schranktrocken durchlüftet. Nutzen Sie Auffrischen zur Beseitigung oder Reduzierung von Gerüchen in sauberer (trockener oder feuchter) Bekleidung. Der Auffrischungseffekt wird verstärkt, wenn die Textilien feucht sind oder trocknergeeignete Frischetücher aus dem Fachhandel verwendet werden. Bei Synthetikanteilen fällt die Geruchsreduzierung allerdings geringer aus.

Schonen plus

Besonders knitter- und bewegungs- empfindliche Textilien werden mit reduzierter mechanischer Beanspruchung (weniger Trommeldrehungen) getrocknet.

Die Programmdauer verlängert sich.

Wählbare Extras

Extras können Sie bei diesen Programmen wählen:

	Auffrischen	Schonen plus
Baumwolle ●	●
Pflegeleicht ●	●
Oberhemden ●	●
Jeans ● ●
Sportwäsche ●
Lüften warm ●

Aber: Es ist entweder nur Auffrischen oder Schonen plus wählbar.

Hinweis

Zusätzlich verfügt dieser Trockner über einen Summer und eine Knitterschutzphase nach Programmende (Kapitel "Einstellungen"), die individuell angepasst werden können.

Sie können zusätzlich die Trockenstufen einiger Programme individuell anpassen (Kapitel "Einstellungen").

Sie können bis zu zehn Programme mit gewählten Einstellungen unter einem eigenen Namen abspeichern. Der Name kann aus maximal zwölf Zeichen bestehen.

Die eingestellten Favoriten-Programme werden alphabetisch sortiert.

Favoriten-Programme speichern

Es gibt zwei Möglichkeiten, Programme als Favoriten-Programme abzuspeichern.

1. Öffnen Sie das Menü Favoriten-Programme und wählen Sie neu erstellen. Danach können Sie wie gewohnt ein Programm einstellen.
2. Wenn Sie bei der Programmwahl eine Trockenstufe geändert oder ein Extra gewählt haben:
   Wählen Sie anschließend speichern unter.

Namen für Favoriten-Programm eingeben

Name: 10:21 Ä ABCDEFGHIJKLMNOPÖPQ Zeichen auswählen

■ Wählen Sie das erste Zeichen und bestätigen Sie dieses mit Zeichen auswählen.

Weitere Zeichen finden Sie, wenn Sie mit der Pfeiltaste nach rechts blättern.

■ Nach der Eingabe des ersten Großbuchstabens wechselt das Display automatisch in die Eingabe von Kleinbuchstaben. Nach der Eingabe eines Leerzeichens wechselt das Display wieder in die Eingabe von Großbuchstaben.

Namen für Favoriten-Programm speichern

Name: Dry _ _ _ _ _ 10:21 • Leerzeichen Zeichen löschen • (j k l m n o ö p q r s ß t u ü y w x y • • Zeichen auswählen Name bestätigen •

■ Wählen Sie Name bestätigen.

Favoriten-Programm wählen

• Öffnen Sie das Menü Favoriten-Programm. Dort stehen die gespeicherten Programme in alphabetischer Reihenfolge.
  ■ Wählen Sie das gewünschte Favoriten-Programm.
  ■ Betätigen Sie die grün leuchtende Sensortaste Start. Das Programm wird gestartet.

Favoriten-Programm ändern

■ Wählen Sie den Punkt ändern.
■ Wählen Sie das Favoriten-Programm aus, welches geändert werden soll.
- Ändern Sie das Favoriten-Programm und speichern Sie es unter dem gleichen Namen ab. Beim nächsten Start des Favoriten-Programms sind die geänderten Parameter aktiv.

Favoriten-Programm löschen

Sind zehn Favoriten-Programme gespeichert, müssen Sie ein Favoriten-Programm löschen, bevor Sie ein neues Programm abspeichern können.

■ Wählen Sie den Punkt löschen.
■ Wählen Sie das Favoriten-Programm aus, welches Sie löschen wollen.
■ Bestätigen Sie das Löschen.

Baumwolle maximal 8 kg*
Extratrocken, Schranktrocken+, Schranktrocken**
Textilien	Ein- und mehrlagige Textilien aus Baumwolle.Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.
Hinweis	– Extratrocken für unterschiedliche, mehrlagige und besonders dicke Textilien wählen.– Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Extratrocken trocknen - sie können einlaufen.
Bügelfeucht , Bügelfeucht **, Mangelfeucht
Textilien	Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	Mangelwäsche bis zum Mangeln aufrollen, damit sie feucht bleibt.
Pflegeleicht maximal 3,5 kg*
Schranktrocken+, Schranktrocken**, Bügelfeucht
Textilien	Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben. Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.
Synthetic maximal 2,5 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht , Bügelfeucht
Textilien	Empfindliche Textilien aus synthetischen Fasern, Mischgewebe, Kunstseide oder pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden, Blusen, Dessous, Textilien mit Applikationen.

* Gewicht der Trockenwäsche
Hinweis für Prüfinstitute:
– ** Programmeinstellung für die Prüfung nach Norm EN 61121 (ohne Extras).
- Bei Programmeinstellung Baumwolle das Kondenswasser über den Ablaufschlauch extern ableiten.

Programmübersicht

Automatic plus maximal 5 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht △
Textilien	Beladungsmix aus Textilien für die Programme Baumwolle und Pflegeleicht.
Oberhemden maximal 2 kg*
Schranktrocken, Bügelfeucht △
Textilien	Hemden und Hemdblusen.
Jeans maximal 3 kg*
Schranktrocken, Bügelfeucht △
Textilien	Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.
Express maximal 3,5 kg*
Extratrocken, Schranktrocken+, Schranktrocken, Bügelfeucht △, Bügelfeucht △, Mangelfeucht
Textilien	Unempfindliche Textilien für das Programm Baumwolle.
Hinweis	Verkürzte Programmdauer.
Wolle maximal 2 kg*
Textilien	Wolltextilien. Textilien aus Wollgemischen.
Hinweis	- Wolle-Textilien werden aufgelockert und flauschiger.- Textilien nach Programmende sofort entnehmen.
Seide maximal 1 kg*
Textilien	Seide-Textilien (trocknergeeignet), z.B. Blusen, Hemden.
Hinweis	- Programm zum Reduzieren von Knitterfalten.- Textilien nach Programmende sofort entnehmen.

* Gewicht der Trockenwäsche

Sportwäsche maximal 3 kg*
Schranktrocken+, Schranktrocken, Bügelfeucht △
Textilien	Sport- und Fitnessbekleidung aus trocknergeeignetem Material.
Outdoor maximal 2,5 kg*
Schranktrocken, Bügelfeucht △
Textilien	Outdoor-Bekleidung aus trocknergeeignetem Material.
Kopfkissen normal 1-2 Kopfkissen bis 80x40 cm
Kopfkissen groß 1 Kopfkissen bis 80x80 cm
Textilien	Trocknergeeignete Kopfkissen mit Daunen-, Feder- oder Synthetikfüllung.
Hinweis	Insbesondere Kopfkissen können sich nach dem Trocknen noch feucht anfühlen. Trocknen Sie so oft in diesem Programm, bis sich das Kissen für Ihr Empfinden trocken anfühlt.
Schonglätten maximal 1 kg*
Textilien	- Baumwoll- oder Leinengewebe.- Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe-tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.
Hinweis	- Geeignet für trockene und feuchte Wäsche/Textilien.- Programm zur Reduzierung von Knittern nach vorherigem Schleu-dern im Waschautomaten.- Textilien nach Programmende sofort entnehmen, um sie leicht bü-geln zu können.

* Gewicht der Trockenwäsche

Programmübersicht

Lüften kalt maximal 7 kg*
Textilien	Alle Textilien, die durchlüftet werden sollen.
Lüften warm maximal 7 kg*
Textilien	- Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: Z.B. Jacken, Kissen und voluminöse Textilien.- Trocknen einzelner Wäschestücke: Z.B. Badetücher, Badekleidung, Spültücher.
Hinweis	- Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Korbprogramm maximale Korbbeladung: 3 kg
Hinweis	- In diesem Programm erfolgt keine Drehung der Trocknertrommel. Deshalb darf nur in Verbindung mit dem Trocknerkorb (nachkaufbares Zubehör) getrocknet/gelüftet werden.- Nutzen Sie dieses Programm zum Trocknen trocknergeeigneter Produkte, die nicht mechanisch beansprucht werden sollen.- Ohne Trocknerkorb ist kein ausreichendes Trocknungsergebnis möglich.- Die Gebrauchsanweisung für den Trocknerkorb muss beachtet werden!
Textilien/ Produkte	- Siehe Gebrauchsanweisung für den Trocknerkorb.

* Gewicht der Trockenwäsche

Kondenswasserbehälter ent- leeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren!

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann erscheint eine Prüfmeldung Behälter entleeren.

Die Prüfmeldung erlischt durch das Aus- und Einschalten des Trockners.

■ Ziehen Sie den Kondenswasserbehälter heraus.

■ Tragen Sie den Kondenswasserbehälter waagerecht, damit kein Wasser hinausläuft. Fassen Sie ihn dabei an der Griffblende und am Ende an.

■ Entleeren Sie den Kondenswasserbehälter.

■ Schieben Sie den Kondenswasserbehälter zurück in den Trockner.

⚠️ Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z.B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Reinigungsintervalle für das mehrstufige Filtersystem beachten

Dieser Trockner besitzt ein mehrstufiges Filtersystem, das aus den Siebflächen der Flusensiebe und zusätzlichen Feinfiltern (Filter) besteht.

Das Filtersystem befindet sich an diesen drei Positionen:

1. In der Türkappe:

1 2 3

2. Im Einfüllbereich der Tür:

3. Vor der Wärmetauschereinheit:

⚠ Dieser Trockner darf nie ohne Flusensiebe, ohne Feinfilter oder mit beschädigten Flusensieben/Feinfiltern betrieben werden. Dieser Trockner würde übermäßig verflusen, was einen Defekt zur Folge hätte!

Wann sind die Siebflächen der Flusensiebe zu reinigen?

Die Siebflächen der Flusensiebe:

1. In der Türkappe,
2. Im Einfüllbereich der Tür nach jedem Programmlauf reinigen!
   Siehe nächste Seite "Siebflächen der Flusensiebe reinigen".

Wann sind die zusätzlichen Feinfilter (Filter) zu reinigen?

Die zusätzlichen Feinfilter müssen nicht nach jedem Programmlauf gereinigt werden. Diese sind nur dann zu reinigen, wenn im Display eine Aufforderung* erscheint!

Siehe ab übernächster Seite "Feinfilter reinigen".

* Nur bei der Aufforderung Filter Tür reinigen:

1. Die Feinfilter im Flusensieb der Tür- kappe reinigen.
2. Die Feinfilter in den Flusensieben im Einfüllbereich der Tür reinigen.

* Nur bei der Aufforderung Filter im So-ckel, vor dem Wärmetauscher, reinigen:

1. Den Feinfilter vor der Wärmetauschereinheit reinigen.

■ So löschen Sie die Aufforderungen*: OK bestätigen.

Siebflächen der Flusensiebe reinigen

Haare und Flusen auf den Textilien werden durch die Siebflächen der Flusensiebe aufgefangen.

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

Die Siebflächen der Flusensiebe nach jedem Programmlauf reinigen!

1. In der Türkappe


1 2

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

Zusätzlich reinigen

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Flaschenbürste oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe.

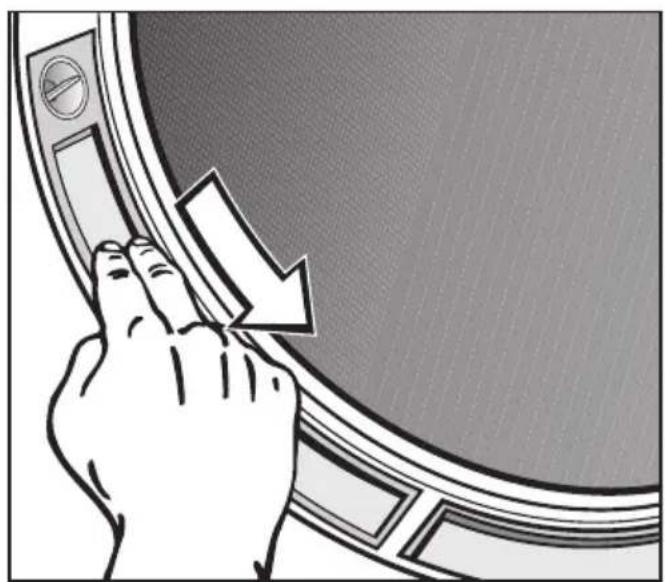

1. Im Einfüllbereich der Tür


■ Streifen oder saugen Sie die Flusen von beiden Siebflächen im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

Feinfilter reinigen

Die zusätzlichen Feinfilter fangen feinere Flusen, Haare und Waschmittelrückstände auf, die die Siebflächen durchdringen können.

Die zusätzlichen Feinfilter müssen nicht nach jedem Programmlauf gereinigt werden.

Die zusätzlichen Feinfilter sind nur dann zu reinigen, wenn im Display eine Aufforderung* erscheint!

* Welche Aufforderung erscheint, ist im Abschnitt "Reinigungsintervalle für das mehrstufige Filtersystem beachten" beschrieben.

⚠️ Die Feinfilter müssen unter fließendem Wasser ausgewaschen werden.

Sie dürfen vor Wiedermontage nicht tropfnass sein. Drücken Sie die Feinfilter kräftig aus.

Sollten auch die Siebflächen der Flusensiebe nass gereinigt werden, dann müssen sie abgetrocknet werden.

Ansonsten kann beim Trocknen eine Störung auftreten!

⚠ Tauschen Sie die Feinfilter (nachkaufbares Zubehör) immer dann aus, wenn sie beschädigt sind.

1. Feinfilter im Flusensieb der Türkappe

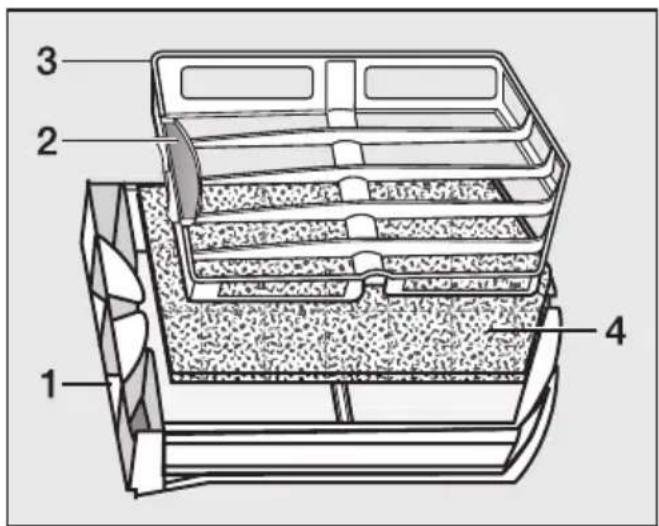

Einzelteile des Flusensiebes in der Tür- kappe

2 Griff des Feinfilterrahmens

3 Feinfilterrahmen

4 Feinfilter

■ Ziehen Sie das Flusensieb aus der Türkappe heraus.

■ Entnehmen Sie den Feinfilter (4), wie auf der folgenden Seite beschrieben.

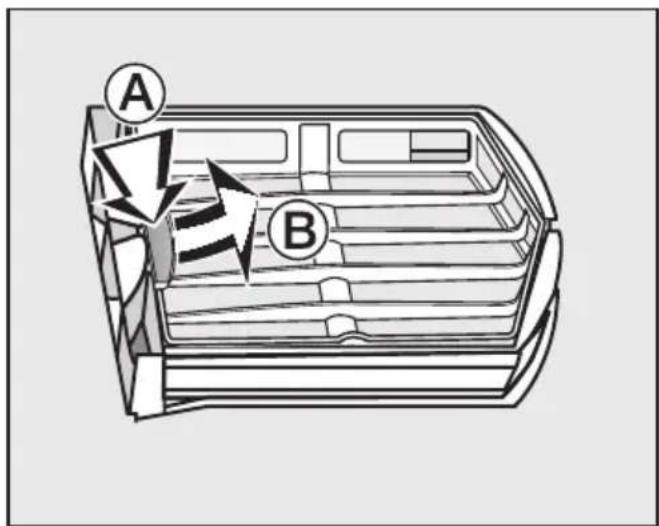

Entnehmen

A B

■ Legen Sie das Flusensieb (1) auf eine ebene Fläche.
Ⓐ Drücken Sie den Griff (2) des Feinfilterrahmens leicht nach innen - bis der Feinfilterrahmen oben aus dem Flusensieb rastet.
⑧ Ziehen Sie den Feinfilterrahmen (3) an seinem Griff aus dem Flusensieb heraus.
■ Entnehmen Sie den Feinfilter (4).

Reinigen

■ Waschen Sie den Feinfilter unter fließendem Wasser gründlich aus.
■ Drücken Sie den Feinfilter kräftig aus.
■ Reinigen Sie den Feinfilterrahmen, falls erforderlich.
■ Die Siebfläche des Flusensiebes müssen Sie unter fließendem Wasser gründlich auswaschen, wenn sie stark verklebt oder verstopft sein sollte.
■ Trocknen Sie Flusensieb und Feinfilterrahmen ab.

Wiedermontage

■ Legen Sie das Flusensieb (1) auf eine ebene Fläche.
■ Legen Sie den Feinfilter (4) passgenau in die Mitte des Hohlraums im Flusensieb.
■ Legen Sie den Feinfilterrahmen (3) auf den Feinfilter - der Griff (2) muss oben sein.
■ Drücken Sie den Feinfilterrahmen an seiner oberen und unteren Seite bis zum deutlichen Rasten in das Flusensieb.
■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe.

Reinigung und Pflege

2. Feinfilter in den Flusensieben im Einfüllbereich der Tür

Entnehmen

■ Drehen Sie am linken und rechten Flusensieb den Knebel ① (bis zum deutlichen Rasten).
■ Ziehen Sie die Flusensiebe, am Knebel gefasst, zur Mitte hin heraus ②.

■ Ziehen Sie die Feinfilter, am Griff gefasst, nach oben heraus.

Reinigen

■ Waschen Sie beide Feinfilter unter fließendem Wasser gründlich aus.
■ Drücken Sie die Feinfilter kräftig aus.
■ Die Siebflächen der Flusensiebe müssen Sie unter fließendem Wasser gründlich auswaschen, wenn sie stark verklebt oder verstopft sein sollten.
■ Trocknen Sie beide Flusensiebe ab.
■ Reinigen Sie den Hohlraum im Einfüllbereich (unter den Flusensieben) bei Bedarf mit dem Staubsauger.

Wiedermontage Feinfilter (unteres Bild)

■ Stecken Sie den Griff des Feinfilters mit seiner Nut oben auf die Kante.
■ Stecken Sie das untere Ende des Feinfilters unter die Kante.

Beide Feinfilter müssen glatt in der Mitte des Hohlraums liegen.

Wiedermontage Flusensiebe (oberes Bild)

■ Setzen Sie die Flusensiebe unten ein und drücken diese oben an.
■ Verriegeln Sie beide Knebel (bis zum spürbaren Rasten).

3. Feinfilter vor der Wärmetauschereinheit

Entnehmen

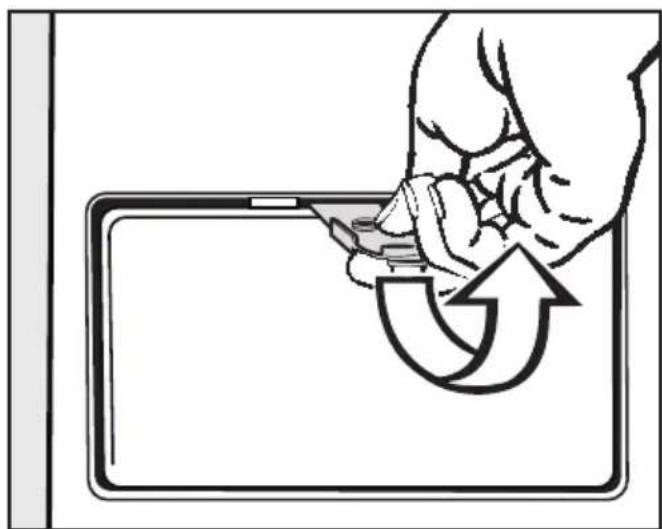

■ Öffnen Sie die äußere Klappe mit dem beiliegenden, gelben Spatel.

■ In der Spaltmitte den Spatel ansetzen und leicht hebeln (Pfeil), bis sich die Klappe an der Oberseite öffnet.

■ Entnehmen Sie die Klappe.

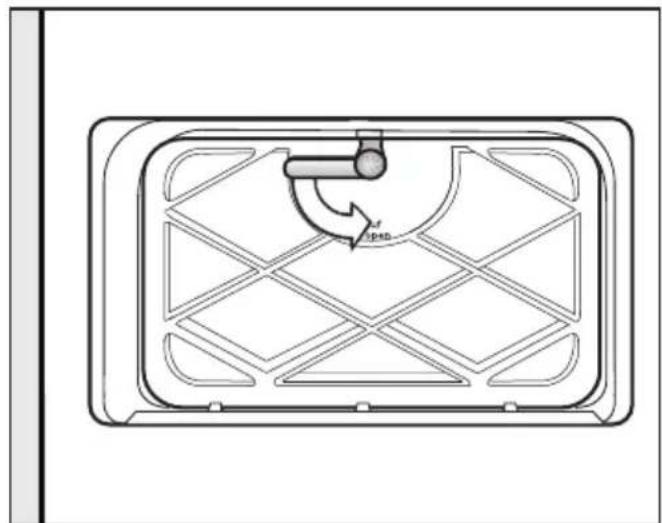

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.

■ Klappen Sie den inneren Deckel nach vorne.

■ Entnehmen Sie den inneren Deckel schräg nach oben.

■ Ziehen Sie den Feinfilter am Griff heraus.

■ Drücken Sie die Stopfen leicht zusammen und ziehen Sie diese aus dem Griff heraus.

■ Ziehen Sie den Griff aus dem Feinfilter heraus.

Reinigen

■ Waschen Sie den Feinfilter unter fließendem Wasser gründlich aus.

■ Drücken Sie den Feinfilter kräftig aus.

Wiedermontage

■ Stecken Sie den Feinfilter auf den Griff auf.
■ Drücken Sie die Stopfen in die Öffnungen des Griffes (bis zum spürbaren Rasten).
■ Schieben Sie den Feinfilter zurück in die Öffnung vor die Wärmetauschereinheit.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■ Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■ Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.
■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

⚠️ Nur die ordnungsgemäß eingesetzten und verriegelten Deckel gewährleisten die Dichtigkeit der Wärmetauschereinheit!

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.
■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltigen Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Fehlermeldungen im Display
Problem Ursache Behebung
Sie werden aufgefordert,einen Pin-Code einzuge-ben.		Der Pin-Code ist aktiv.	Geben Sie den Code ein (Menü Einstellun-gen).
	Beladung korrigierenEs erfolgt ein Pro-grammabbruch,der Summer er-tönt.	Das ist keine Störung.Bei einigen Programmen er-folgt bei Unter- oder Nicht-beladung ein Programmab-bruch. Ebenso kann das bei bereits getrockneten Wä-scheteilen passieren.	Trocknen Sie einzelne Wäscheteile mit dem Programm Lüften warm.- Öffnen und schlie-ßen Sie die Tür.
	Behälter entleerenEs erfolgt ein Pro-grammabbruch,der Summer er-tönt.	Der Kondenswasserbehälterist voll oder der Ablauf-schlauch geknickt.	- Prüfen und behe-ben Sie das Pro-blem.- Schalten Sie den Trockner aus und ein.
	Filter Tür reinigen erscheint am Pro-grammende.	Erinnerung, die Feinfilter in der Türkappe und im Einfüll-bereich nass zu reinigen.	- Reinigen Sie: Siehe Kapitel "Reinigung und Pflege".Prüfmeldung lö-schen:- OK bestätigen.
	Filter im Sockel, vor dem Wärmetauscher,reinigen erscheint am Pro-grammende.	Erinnerung, den Feinfilter vor der Wärmetauschereinheit nass zu reinigen.
Problem Ursache Behebung *
	Luftwege reini-gen erscheint nach einem Pro-grammabbruch. Die Wäsche ist nicht fertiggetrocknet.	Die Ansaugöffnung für Kühlluft ist zugestellt.	- Entfernen Sie Wäschekorb oder andere Gegenstände.
		Es liegt eine übermäßige Verflusung vor.	- Kontrollieren und reinigen Sie die Siebflächen der Flusensiebe und alle Feinfilter.- Saugen Sie vorsichtig Verschmutzungen mit dem Staubsauger (mit Saugpinsel) im Inneren des Trockners (vor der Wärmetauschereinheit) ab.
		Die Raumtemperatur ist stark gestiegen. Zum Schutz vor einer Überhitzung der Wär-mepumpe wurde der Trockenvorgang durch eine Abkühlphase abgebrochen.	- Öffnen Sie Tür und Fens-ter, damit die Raumtemperatur nicht zu stark steigt.- Starten Sie das Programm erst dann, wenn der Raum abgekühlt ist.
Es erscheint eine andere Aufforderung, als bisher beschrieben.		Solange eine Fehler-meldung im Display steht, kann kein neues Programm gestartet werden.	- Beachten Sie die Hinweise im Display.- Falls sich abermals kein Trockenprogramm starten lässt: Rufen Sie den Kundendienst.

* Problemmeldung löschen: Schalten Sie den Trockner aus- und ein.

Ein nicht zufriedenstellendes Trockenergebnis
Problem Ursache Behebung
Die Wäsche ist nicht zu-friedenstellend getrock-net.	Die Beladung bestand aus unterschiedlichen Geweben.	- Trocknen Sie mit Lüften warm nach.- Wählen Sie demnächst ein geeignetes Pro-gramm*.
Mit Federn gefüllte Kopfkissen bilden durch das Trocknen einen Ge-ruch aus.	Federn haben die Eigen-schaft, bei Erwärmung Ei-gen- und Fremdgerüche mehr oder weniger stark auszubilden.	Der Geruch vermindert sich nach dem Trocknen durch natürliches Auslüf-ten.
Wäschestücke aus syn-thetischen Fasern sind nach dem Trocknen sta-tisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen ver-wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen oder zum Teil beim Waschen auf den Textilien gebildet haben. Die Beanspru-chung der Textilien im Trockner dagegen ist in Bezug auf deren Haltbar-keit gering.	Anfallende Flusen werden durch Flusensiebe aufge-fangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").

* Sie können die Trockenstufen einiger Programme individuell anpassen: Siehe am Ende dieser Gebrauchsanweisung.

Andere Probleme
Problem Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	Prüfen Sie alle möglichen Ursachen und schalten Sie den Trockner aus und wieder ein.
	Die Be- und Entlüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist. Da-durch ist die Raumtemperatur stark gestiegen.	- Öffnen Sie Tür oder Fens-ter, damit die Raumtempe-ratur nicht zu stark steigt.
	Waschmittelrückstände, Haa-re und Feinstflusen können die Flusensiebe und Feinfilter verstopft haben.	Siehe Kapitel "Reinigung und Pflege": - Entfernen Sie die Flusen: . . . i n d e r Türkappe und im Einfüllbereich der Tür. . . . vor der Wärmetau-schereinheit. - Reinigen Sie die Flusensie-be und gegebenenfalls die Feinfilter.
	Die Flusensiebe und Feinfilter sind nass eingesetzt worden.	- Die Flusensiebe und Fein-filter müssen trocken sein.
	Die Textilien wurden nicht genügend ausgeschleudert.	- Schleudern Sie zukünftig die Textilien im Waschau-tomaten mit höherer Dreh-zahl.
	Dieser Trockner ist überla-den.	- Berücksichtigen Sie die maximale Beladungsmen-ge pro Trockenprogramm.
	Aufgrund metallischer Reiß-verschlüsse wird der Feuch-tegrad der Wäsche nicht ex-akt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse. - Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig nur mit Lüf-ten warm.
Problem Ursache Behebung
Es sind Brummgeräusche zu hören.	Der Kompressor ist in Betrieb.	Keine. Das sind normale Betriebsgeräusche.
Das Display und die Sensortasten sind dunkel und Sensortaste Start blinkt langsam.	Die Beleuchtung des Displays und der Sensortasten wird ausgeschaltet, um Energie einzusparen.	- Betätigen Sie kurz die Sensortaste Start. Die Beleuchtung wird wieder eingeschaltet.- Siehe Kapitel "Einstellungen", Abschnitt "Display / Tastenbeleuchtung".
Es lässt sich kein Programm starten.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Ist dieser Trockner eingeschaltet?- Ist der Netzstecker einge- steckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?- Können Sie das Problem nicht beheben, dann liegt möglicherweise ein Defekt vor. Informieren Sie den Miele Kundendienst.
Stromausfall.	Nach Netzwiederkehr startet ein zuvor gelaufenes Programm automatisch, solange die Kaltluftphase nicht erreicht war.
Im Display steht eine Fremdsprache.	Die Spracheinstellung wurde geändert.	Ändern Sie die Spracheinstellung. Das Fahnensymbol hilft Ihnen als Leitfaden.
Die Trommelbeleuchtung leuchtet nicht.	Die Trommelbeleuchtung schaltet automatisch aus (Energieeinsparung).	- Schalten Sie den Trockner aus und wieder ein.- Eine defekte Glühlampe können Sie austauschen: Siehe am Ende dieses Kapitels.
	Der Pin-Code ist aktiviert.	- Nach Eingabe des Codes leuchtet sie wieder.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Drehen Sie die Glühlampe linksherum heraus.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Defekt (Kurzschluss) verursachen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners.

Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Netzanschlussleitung
② Bedienungsblende
③ Kondenswasserbehälter
④ Tür
⑤ Klappe Wärmetauschereinheit (Fein filter reinigen oder tauschen)

⑥ Vier höhenverstellbare Schraubfüße
⑦ Ansaugöffnung für Kühlluft
⑧ Ablaufschlauch für Kondenswasser (siehe Abschnitt "Kondenswasser extern ableiten")

Rückansicht

① Griffmöglichkeiten unter dem Deckelüberstand zum Transport (Pfeile)
② Netzanschlussleitung
③ Ablaufschlauch für Kondenswasser
④ Zubehör für Anschluss an einem Waschbeckensiphon

Trockner transportieren

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsbo- den zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckel- überstand.

⚠️ Den Trockner so transportieren, wie nachfolgend abgebildet.

⚠️ Bei liegendem Transport: Trockner nur zur linken Seite kippen!

90° max.

⚠ Erfolgt ein Transport entgegen dieser Beschreibung, dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor dieser Trockner elektrisch angeschlossen wird. Sonst kann die Wärmepumpe Schaden nehmen!

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

⚠️ Die Ansaugöffnung für Kühlluft auf der Trocknervorderseite darf auf keinen Fall zugestellt oder verdeckt werden, z.B. durch einen Wäsche-korb. Es tritt sonst eine Störung auf!

Unterbau unter eine Arbeitsplatte oder Einbau in einen Schrank

⚠️ Achtung Wärmebildung: Der an der Trocknerrückseite austretende warme Luftstrom muss abgeführt werden können. Es tritt sonst eine Störung auf!

Durch den Unterbau oder Einbau kann sich die Trockenzeit verlängern.

Eine Vermeidung der Wärmebildung kann erreicht werden durch:

• Herausdrehen der Trocknerfüße, sodass ein Spalt von min. 20 mm zwischen Fußboden und Trocknerunterseite entsteht.
• Unterbrechen einer vorhandenen durchgehenden Möbelsockelblende im Bereich des Trockners.
• Anbringen von Öffnungen im Schrank.

⚠ Dieser Trockner sollte nicht direkt neben einem Kühl-/Gefriergerät untergebaut werden.

Der an der Trocknerrückseite austretende warme Luftstrom erhöht die Temperatur am Wärmeaustauscher des Kühl-/Gefriergerätes, wodurch dessen Kältemaschine ununterbrochen läuft.

Ist dieser Aufstellungsort unvermeidbar, müssen Luftschlitze zwischen Trockner und Kühl-/Gefriergerät abgedichtet werden.

⚠️ Die Montage / Demontage des Unterbausatzes* muss von einer Fachkraft durchgeführt werden.

• Ein Unterbausatz* ist erforderlich. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit erforderlich!
  – Eine Montageanleitung liegt dem Unterbausatz bei.
• Der Elektroanschluss muss in der Nähe des Trockners installiert werden und zugänglich sein.

Bei Nischenhöhen von:

• 830-840 mm sind längere Schraubfüße* erforderlich.
• 870-885 / 915-930 mm sind ein / zwei Höhenausgleichsrahmen* erforderlich.

*nachkaufbares Miele Zubehör

Trockner ausrichten

Dieser Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠️ Der Luftspalt zwischen Trocknerunterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Wasch-Trocken-Säule

Dieser Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Kondenswasser extern ableiten

Allgemeines

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr leeren.

Schlauchlänge 1,50 m

Max. Abpumphöhe....1,50 m

Max. Abpumplänge ..... 4,00 m

Dieser Trockner muss bei besonderen Anschlussbedingungen mit einem Rückschlagventil ausgestattet werden (siehe nächste Seiten).

Als nachkaufbares Zubehör erhalten Sie

- eine Schlauchverlängerung.

- ein Rückschlagventil (Bausatz) für externen Wasseranschluss (eine Schlauchverlängerung liegt bei).

Max. Abpumphöhe mit Rückschlagventil: 1,00 m

Ablaufschlauch verlegen

⚠️ Nicht am Ablaufschlauch ziehen, ihn nicht dehnen und nicht knicken. Er könnte sonst beschädigt werden!

■ Im Ablaufschlauch befindet sich eine geringe Menge Restwasser. Stellen Sie deshalb einen Behälter bereit.

■ Ziehen Sie den Ablaufschlauch vom Stutzen ab.

■ Lassen Sie vorhandenes Restwasser in den Behälter ablaufen.

■ Wickeln Sie den Schlauch von der Schlauchaufwicklung ab und ziehen Sie ihn vorsichtig aus den Klemmhalterungen heraus.

■ Führen Sie den Schlauch - je nach Bedarf - nach rechts oder links.

Den Schlauch sollten Sie in der mittleren Klemmhalterung belassen, damit er nicht versehentlich geknickt wird.

Ablaufschlauch einhängen (im Waschbecken/Bodenablauf)

■ Siehe Abbildung Vorderansicht.

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

■ Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden.

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern

⚠️ Bei besonderen Anschlussbedingungen muss ein Rückschlagventil (Bausatz) für externen Wasseranschluss (nachkaufbares Zubehör) verwendet werden. Ansonsten kann zurückfließendes Wasser aus dem Trockner auslaufen und Schäden verursachen.

Besondere Anschlussbedingungen sind:

• Anschluss am Waschbeckensiphon (siehe nachfolgend).
• Diverse Anschlussmöglichkeiten, an die zusätzlich z.B. ein Waschautomat oder Geschirrspüler angeschlossen sind.

Beispiel: Anschluss am Waschbecken-siphon

Den Ablaufschlauch mit dem Rück- schlagventil können Sie direkt an einem speziellen Waschbeckensiphon an- schließen.

■ Entnehmen Sie das Zubehör an der oberen Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

1 Adapter
2 Waschbecken-Überwurfmutter
3 Schlauchschelle
4 Schlauchende
5 Rückschlagventil
6 Ablaufschlauch des Trockners

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbecken-Überwurfmutter mit einer Scheibe ausgestattet, die Sie entnehmen müssen.

■ Stecken Sie das Schlauchende 4 auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Das Rückschlagventil 5 muss so montiert werden, dass der Pfeil in Fließrichtung (in Richtung Waschbecken) zeigt. Ansonsten ist kein Abpumpen möglich.

■ Stecken Sie das Rückschlagventil 5 in den Ablaufschlauch 6 vom Trockner (Richtung beachten, siehe Pfeil auf dem Rückschlagventil!).
■ Befestigen Sie das Rückschlagventil mit den Schlauchschellen.

Elektroanschluss

Dieser Trockner ist mit einem Anschlusskabel und Netzstecker anschlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

	Bela-dung1kg U/min % kWh min.	Endschleuderstufe im Waschautomaten	Rest-feuchte	Energie	Laufzeit
Baumwolle Schranktrocken2	8,0 1000 60 2,30 123
Baumwolle Schranktrocken 8,0		1200	53	2,05	111
	8,0	1400	50	1,95	106
	8,0	1600	44	1,75	94
	8,0	1800	43	1,70	92
Baumwolle Schranktrocken+ Auffrischen+ Schonen plus	3,0	1000	60	1,10	67
	8,0	1000	60	2,40	139
Baumwolle Bügelfeucht ^2	8,0 1000 60 1,70 93
Baumwolle Bügelfeucht	8,0	1200	53	1,50	81
	8,0	1400	50	1,40	76
	8,0	1600	44	1,20	65
	8,0	1800	43	1,15	63
Pflegeleicht Schranktrocken2	3,5 1200 40 0,70 44
Pflegeleicht Schranktrocken+ Auffrischen+ Schonen plus	3,5	1200	40	0,75	48
	3,5	1200	40	0,70	47
Pflegeleicht Bügelfeucht 3,5 1200 40 0,60 39
Automatic plus Schranktrocken 5,0	800 50 1,45 88
Oberhemden Schranktrocken 2,0 600 60 0,75 47
Synthetic Schranktrocken 2,5 700 50 0,70 45
Sportwäsche Schranktrocken	3,0 600 50 1,05 64
Kopfkissen normal (80x40 cm, 2x)	-	1200	30	2,10	125
Kopfkissen groß (80x80 cm, 1x)	-	1200	30	1,40	86
Outdoor Schranktrocken	2,5 800 50 1,20 75
Jeans Schranktrocken	3,0 900 60 1,55 92
Express Schranktrocken 3,5 1000 60 1,25 75
Schonglätten	1,0 1000 60 0,40 26
^1 Gewicht der Trockenwäsche
^2 Prüfprogramm nach EN 61121:2005
Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005

Hinweis für die Vergleichsprüfungen:

• Bei Programmeinstellung Baumwolle das Kondenswasser über den Ablaufschlauch extern ableiten.
• Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Baumwolle Schranktrocken ohne Extra durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Höhe 850 mm
Breite 595 mm
Tiefe 596 mm
Tiefe bei geöffneter Tür	1071 mm
Höhe für Unterbau 820 mm
Breite für Unterbau 600 mm
Tiefe für Unterbau 600 mm
unterschiebbar ja
säulenfähig ja
Gewicht 69 kg
Trommelvolumen 111 l
Beladungsmenge	8 kg (Gewicht der Trockenwäsche)
Volumen Kondenswasserbehälter ca. 4,2 l
Schlauchlänge 1,5 m
Maximale Abpumphöhe 1,5 m
Maximale Abpumplänge 4 m
Länge der Anschlussleitung	2 m
Anschlussspannung
Anschlusswert
Absicherung	siehe Typenschild
Leistung der Glühlampe
Erteilte Prüfzeichen
Art des Kältemittels	R134a
Füllmenge Kältemittel	480 g
Energieverbrauch	siehe Kapitel "Verbrauchsdaten"

Mit den Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen öffnen

Hauptmenü 10:21 • Einstellungen • Favoriten-Programme • Baumwolle

■ Wählen Sie den Menüpunkt Einstellungen.

Einstellungen wählen

Einstellungen 10:21 • Sprache • Tageszeit • Trockenstufen

■ Mit den rechten Sensortasten kann der Text im Display (gleitend) nach oben oder nach unten verschoben werden.
■ Wählen Sie mit den Sensortasten auf der linken Seite des Displays eine Einstellung.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Über das Untermenü Sprache ▶ können Sie die angezeigte Sprache wählen.

Die Fahne hinter dem Wort Sprache dient als Leitfaden, wenn eine Sprache eingestellt ist, die nicht verstanden wird.

Tageszeit

Die Tageszeit kann im 24- oder im 12-Stundenrhythmus dargestellt werden. Außerdem kann hier die angezeigte Uhrzeit korrigiert werden.

Zeitformat

Tageszeit 10:21 • 24 h Uhr ✓ • 12 h Uhr OK •

■ Wählen Sie das gewünschte Zeitformat.

Im Auslieferungszustand ist die 24 h Uhr angewählt.

Uhrzeit einstellen

Tageszeit 10:21 + * - * OK *

■ Mit + und - können Sie die Stunde einstellen.
■ Bestätigen Sie mit Sensortaste OK die eingestellte Stunde und Sie können nun die Minuten einstellen.

Trockenstufen

Sie können die Trockenstufen der Programme Baumwolle, Pflegeleicht, Automatic plus in Stufen anpassen.

Der Balken zeigt Ihnen die eingestellte Stufe an.

Werkeinstellung: Mittlere Stufe.

• trockener ■ ■ ■ ■ ■ ■ ■ ■ die Programmdauer verlängert sich.

- feuchter ■ die Programmdauer verkürzt sich.

Pin-Code

Der Pin-Code schützt Ihren Trockner vor Fremdbenutzung.

Bei aktiviertem Pin-Code muss nach dem Einschalten der Code eingegeben werden, damit der Trockner bedient werden kann.

Die Tür kann jederzeit geöffnet werden.

Pin-Code aktivieren

Sie werden jetzt aufgefordert, einen Code einzugeben. Der Code lautet 250 und kann nicht verändert werden.

Pin-Code aktivieren 10:21 2 _ Bitte Code eingeben OK •

■ Mit + können Sie die erste Ziffer einstellen.
■ Bestätigen Sie mit Sensortaste OK die erste Ziffer und Sie können nun die zweite Ziffer einstellen. Wiederholen Sie den Vorgang, bis alle drei Ziffern eingegeben sind.
■ Nach der letzten Ziffer müssen Sie den Code mit Sensor-taste OK bestätigen.

Information 10:21 Eingabe OK. Pin-Code nach Ausschalten aktiv OK •

■ Bestätigen Sie mit OK.
■ Schalten Sie den Trockner aus.

Trockner mit Pin-Code bedienen

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

■ Geben Sie den Code 250 mit Hilfe der + und - Sensortasten ein.

Der Trockner wird zur Bedienung freigeschaltet.

Pin-Code deaktivieren

■ Gehen Sie vor wie beim Pin Code aktivieren.

Information Eingabe OK. Bedienung frei OK •

■ Bestätigen Sie mit OK.

Sie können den Trockner jetzt wieder ohne Abfrage des Pin Codes einschalten.

Summer

Bei aktiviertem Summer ertönt ein akustisches Signal am Programmende.

aus

Werkeinstellung.

Der Summer ist ausgeschaltet. Im Fehlerfall ertönt er mit maximaler Lautstärke.

normal

Der Summer ertönt am Programmende

laut

Der Summer ertönt am Programmende lauter.

Akustische Quittierung

Die Bedienung wird akustisch quittiert.

aus

Werkeinstellung.

ein

Helligkeit

Kontrast

Sowohl der Kontrast als auch die Heiligkeit des Displays kann in Stufen geändert werden.

Der Balken ■ ■ ■ ■ ■ ■ ■ zeigt Ihnen die eingestellte Stufe an.

Die Veränderung können Sie sofort bei Anwahl sehen.

Display / Tastenbeleuchtung

Die Beleuchtung des Displays und der Sensortasten wird ausgeschaltet und die Sensortaste Start blinkt langsam, um Energie einzusparen.

Das Display und die Sensortasten werden generell dunkel,

- wenn 10 Minuten nach dem Einschalten keine Programmauswahl erfolgt.

- 10 Minuten nach dem Programmende.

Durch Betätigung der Sensortaste Start wird die Beleuchtung des Displays und der Sensortasten wieder eingeschaltet.

"aus" 10 Minuten nach Anwahl

Die Beleuchtung des Displays und der Sensortasten wird 10 Minuten nach dem Programmstart ausgeschaltet.

"ein" nur im Programmablauf

Werkeinstellung.

Das Display und die Sensortasten bleiben während des Programmablaufs beleuchtet.

Memory

Die Elektronik speichert zum aktuellen Trockenprogramm die Wahl der Trockenstufe, einiger Extras und die Dauer der Zeitprogramme ab.

Bei erneuter Anwahl des Programms zeigt dieser Trockner die gespeicherten Komponenten an.

aus

Werkeinstellung.

ein

Knitterschutz

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Textilien nicht sofort entnommen werden.

Es dreht sich nach Programmende die Trommel in Intervallen.

Keinen Knitterschutz besitzt das Programm Wolle.

aus

1 Stunde

2 Stunden

(Werkeinstellung).

Deutschland:

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

www.miele-shop.com

Werkkundendienst

Deutschland

0800 2244666*

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

*kostenfrei

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-30

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-45

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
