BEDIENUNGSANLEITUNG Softtronic T 4422 C MIELE

Gebrauchsanweisung Kondenstrockner T 4422 C

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 7

Entsorgung der Transportverpackung. 7

Entsorgung des Altgerätes 7

Energie einsparen 7

Gerätebeschreibung 8

Bedienungsblende / Ausstattungsmerkmale....8

Wäschehinweise 10

Programmübersicht 11

So trocknen Sie richtig 14

① Wäsche sortieren....14

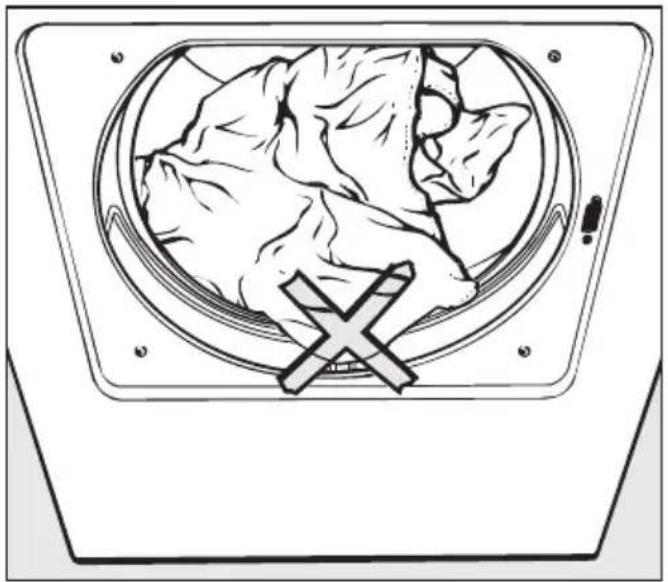

② Trockner beladen und einschalten 14
3 Programm wählen 15
4 Zusatzfunktion(en) wählen 15

Knitterschutz....15

Kurz. 16

Schonen 16

Summer....16

5 Startvorwahl wählen 16
6 Programm starten 17
7 Programmende 17

Zusätzlicher Hinweis 17

Kurzanweisung 18

Programmablauf ändern 19

Elektronische Schlossfunktion....20

Reinigung und Pflege 21

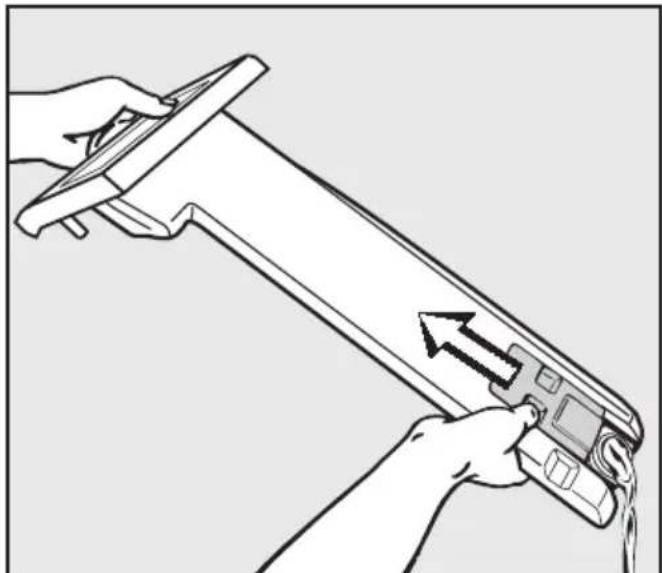

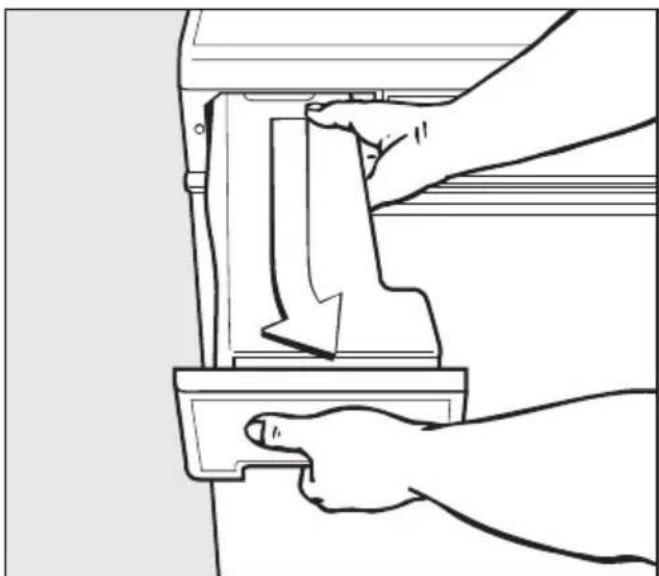

Kondenswasserbehälter entleeren 21

Flusensiebe reinigen 22

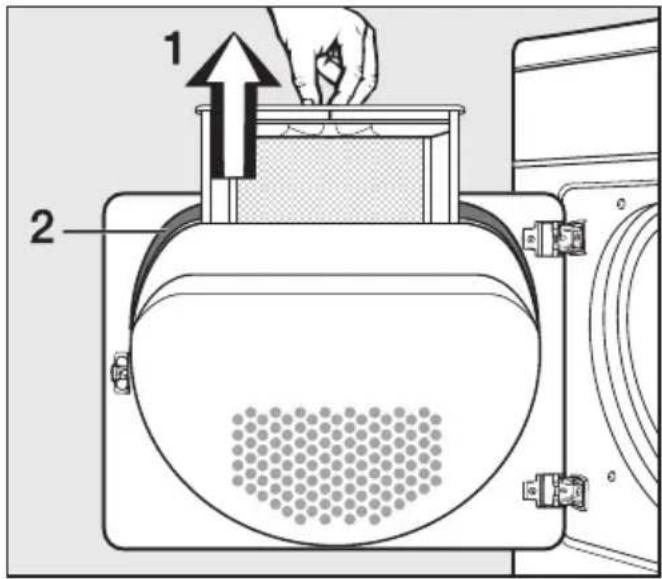

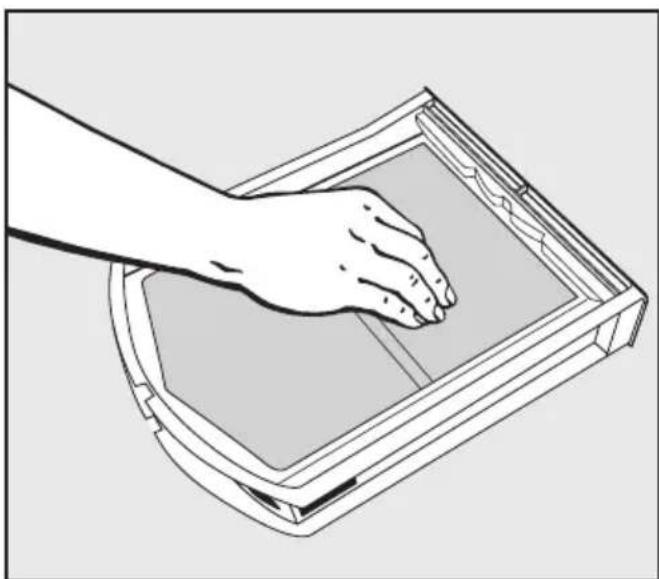

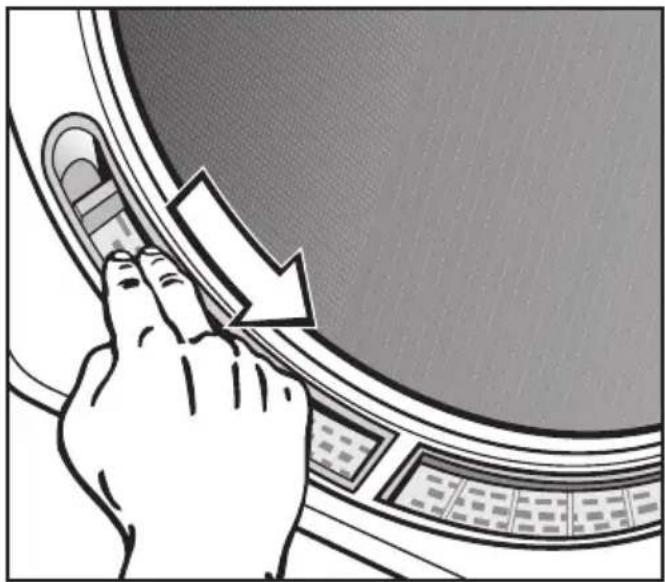

Trockenreinigung 22

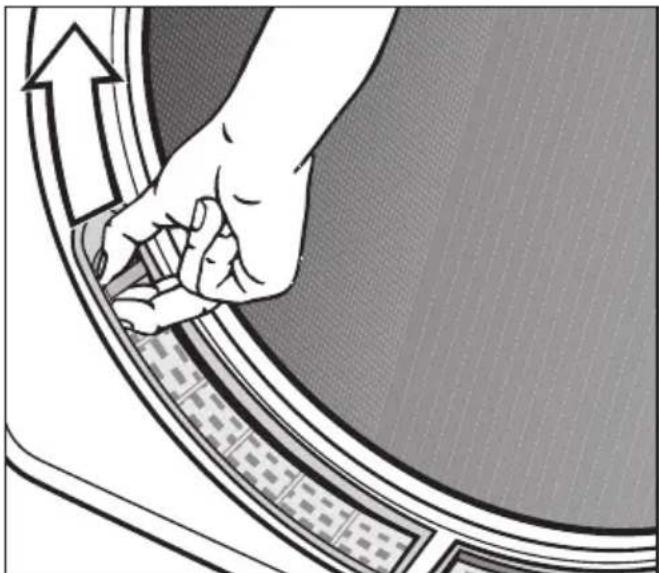

Nassreinigung....23

Trockner reinigen 23

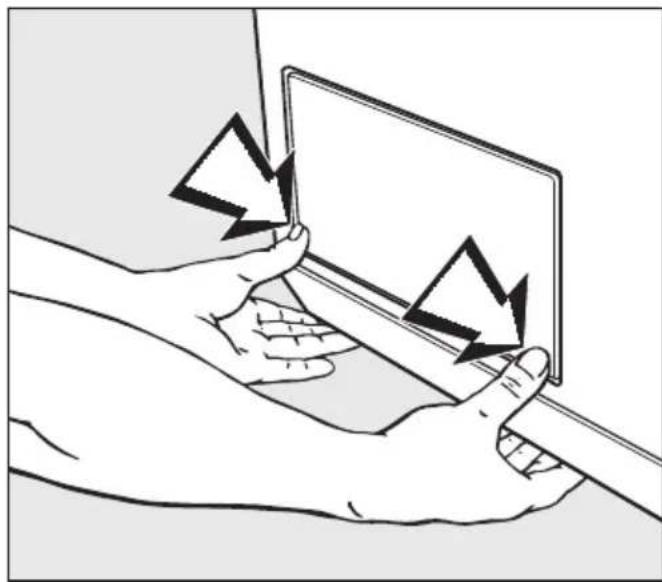

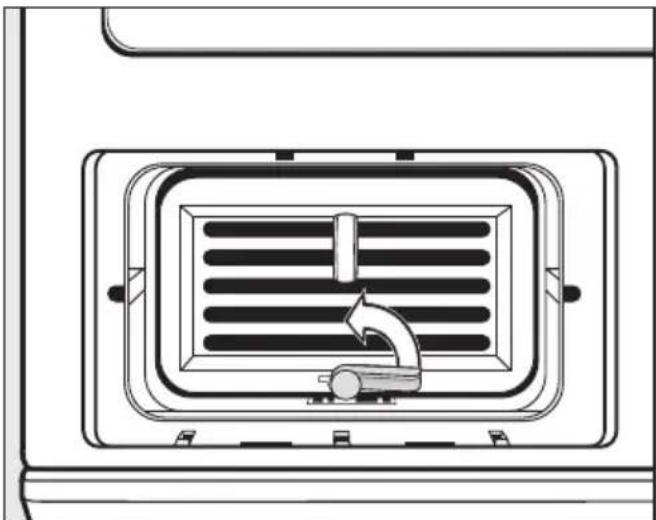

Wärmetauscher reinigen 24

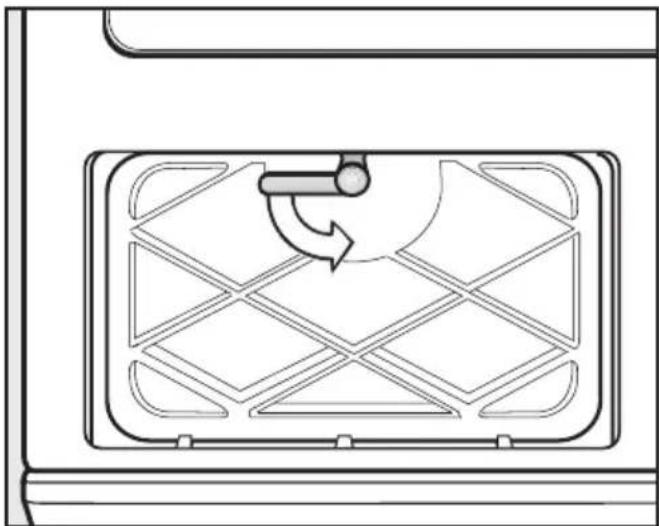

Wärmetauscher entnehmen 24

Wärmetauscher kontrollieren 25

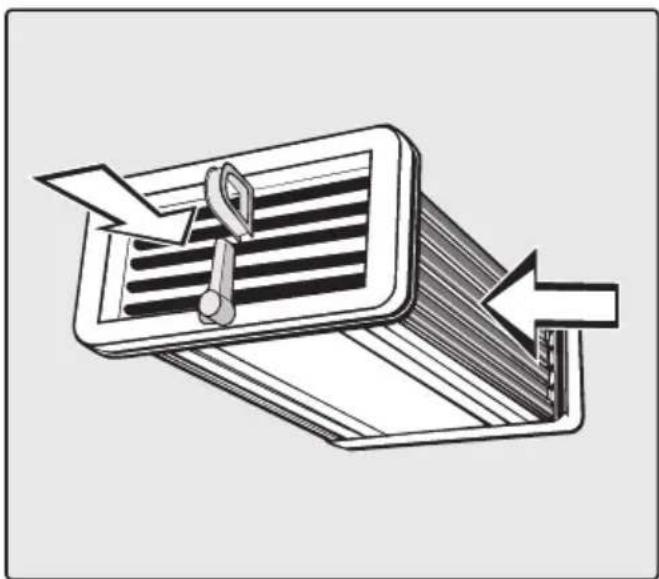

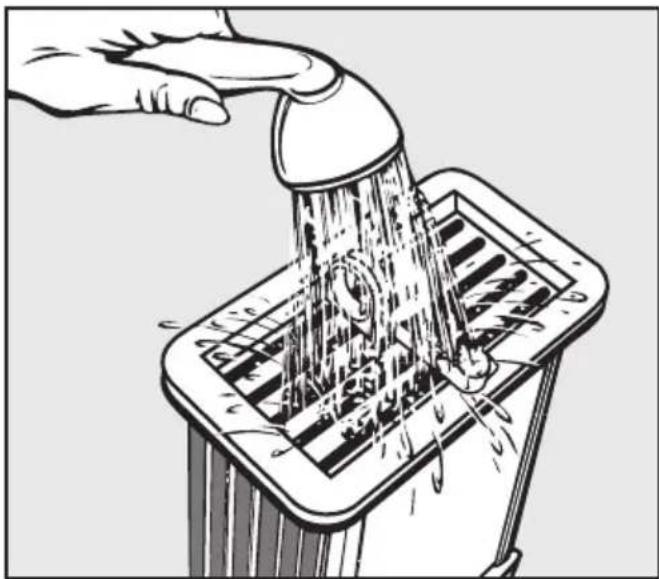

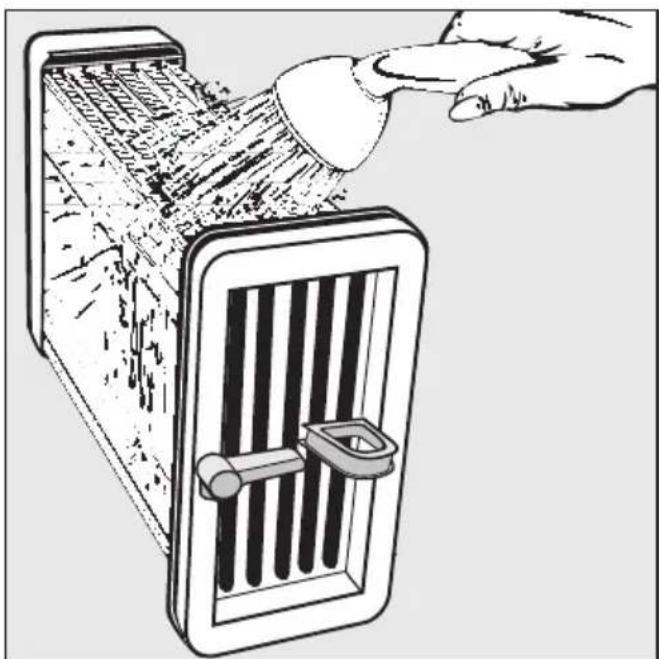

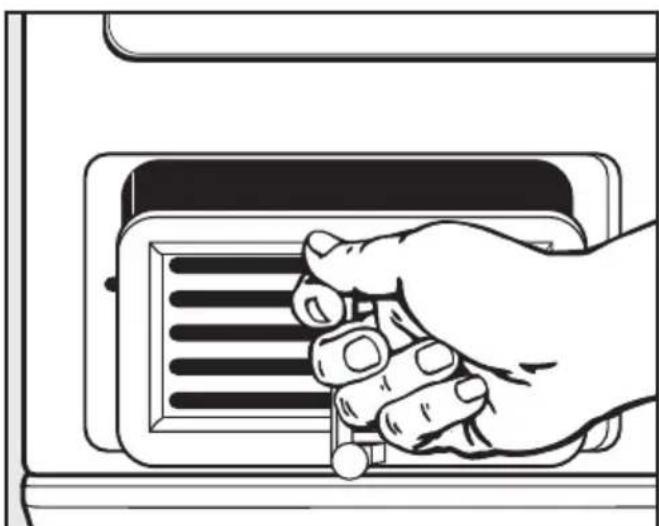

Wärmetauscher reinigen....25

Wärmetauscher einsetzen 26

Störungshilfen 27

Was tun, wenn . . . 27

Allgemeine Störungen 27

Prüf-Kontrollleuchten und Störungsmeldungen 30

Prüf-/Störungsmeldungen, die im Display angezeigt werden . . . . . . . . . . . . 32

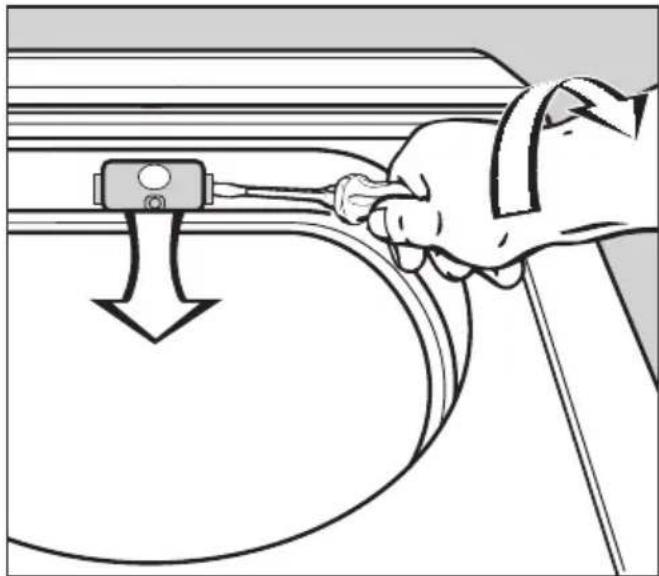

Glühlampe für Trommelbeleuchtung auswechseln 33

Kundendienst. 34

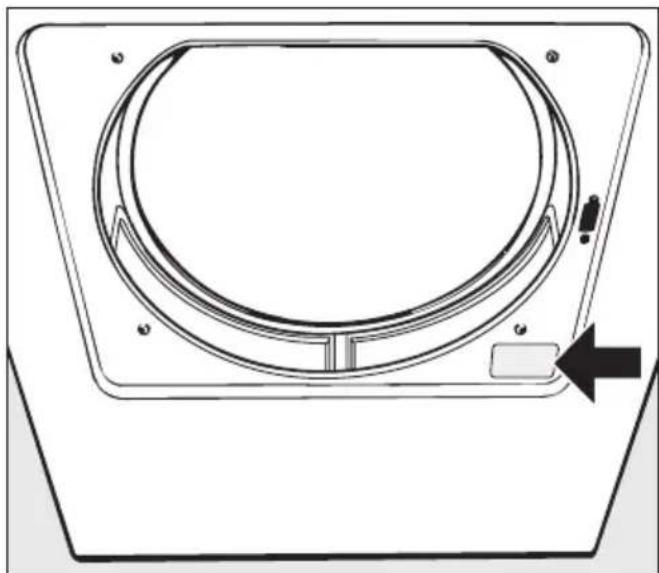

Reparaturen 34

Programmaktualisierung (Update) 34

Garantiebedingungen und Garantiezeit 34

Nachkaufbares Zubehör. 34

Aufstellen und Anschließen 35

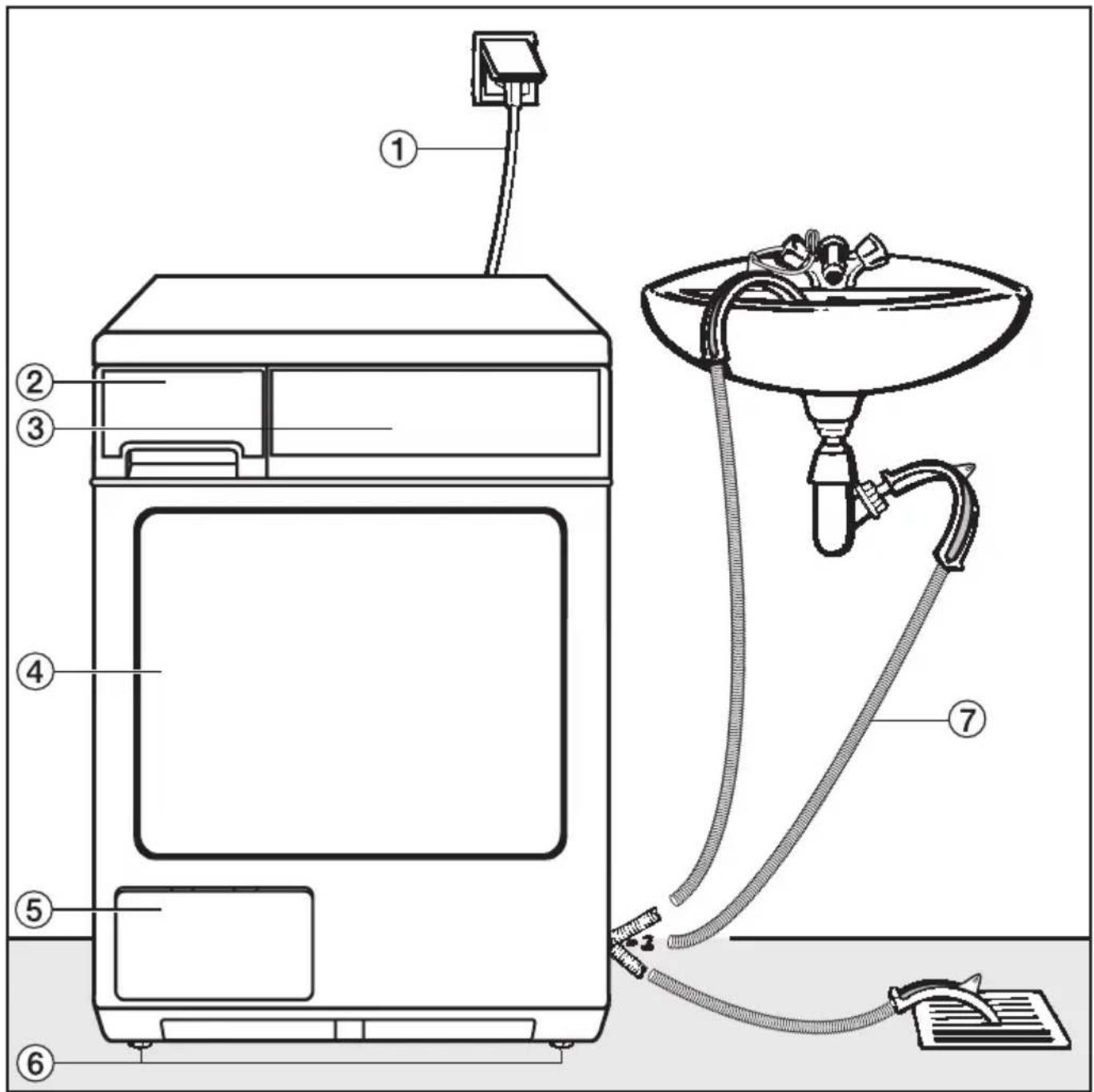

Vorderansicht 35

Aufstellungsort 36

Trockner zum Aufstellungsort tragen 36

Unterbau unter eine Arbeitsplatte. 36

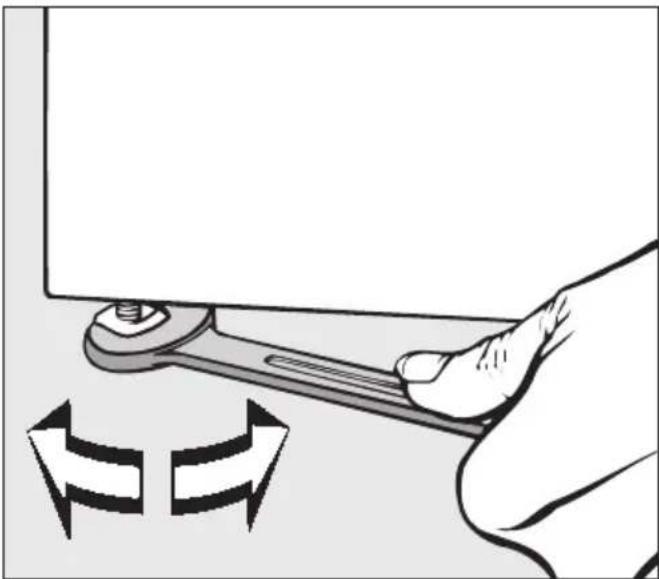

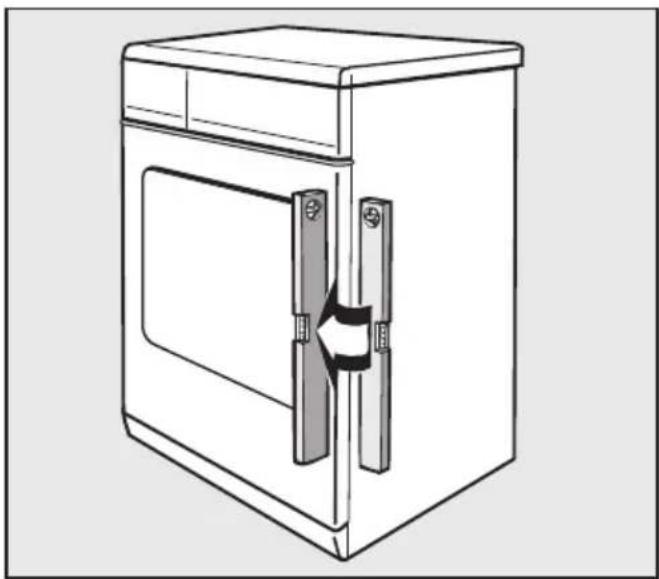

Trockner ausrichten 37

Aufstellungsraum 37

Wasch-Trocken-Säule 37

Vor einem späteren Transport. 37

Kondenswasser extern ableiten 38

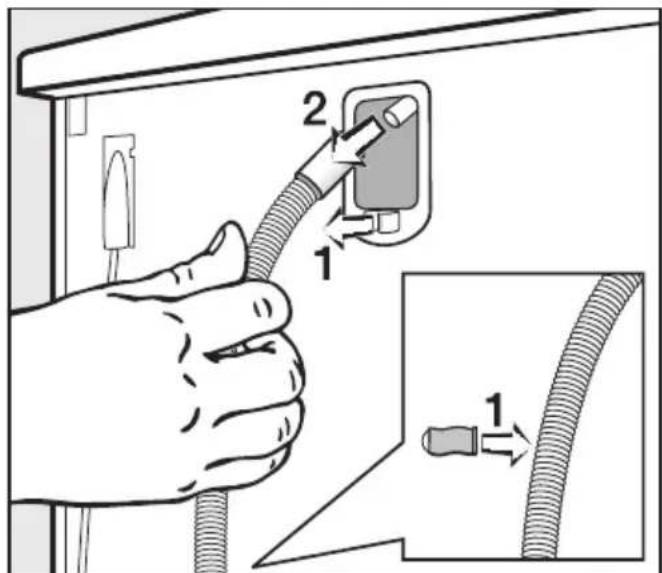

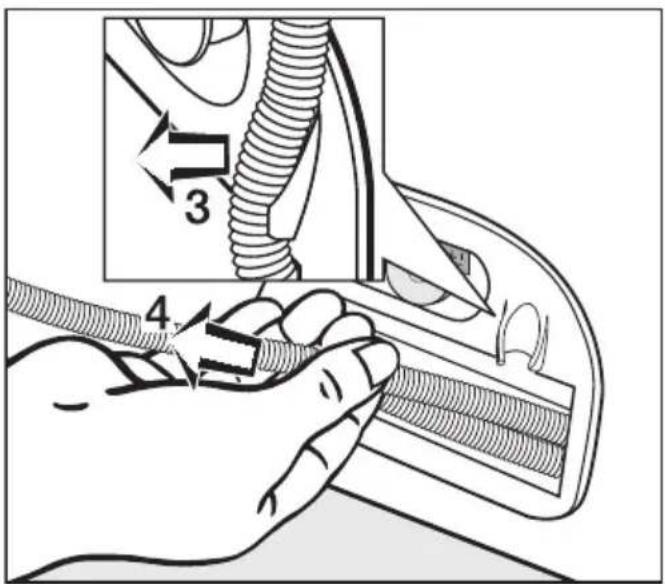

Ablaufschlauch verlegen 38

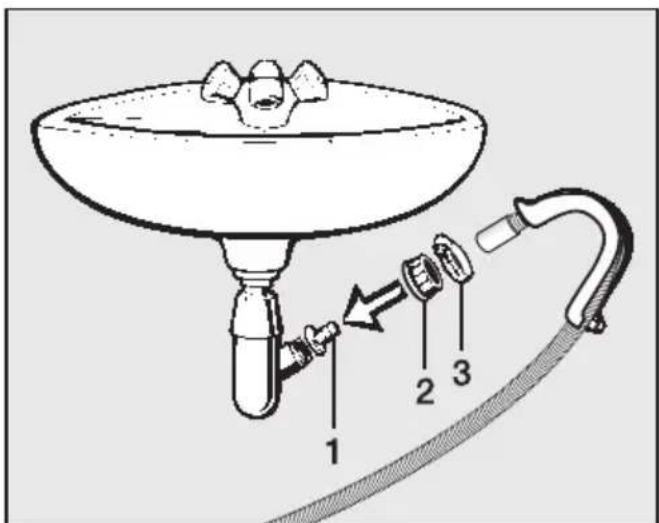

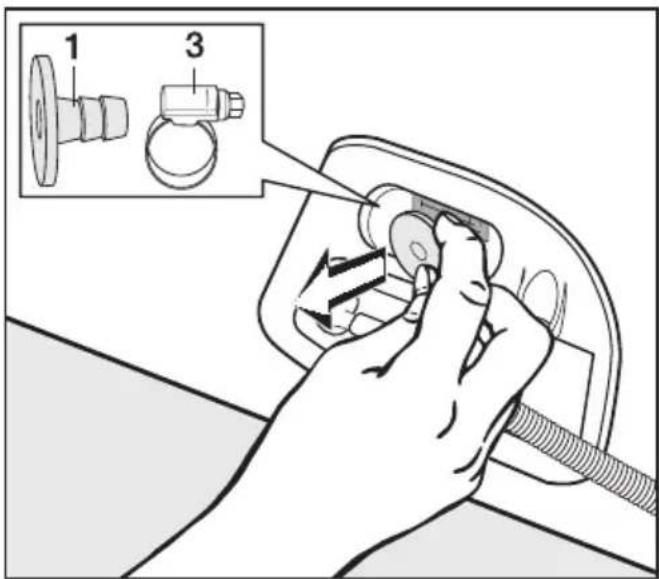

Ablaufschlauch an einem Waschbeckensiphon anschließen . . . . . . . . . . . . 39

Wiedermontage 39

Elektroanschluss 40

Verbrauchsdaten 41

Technische Daten 42

Programmierfunktionen 44

Höherer Trockengrad 44

Memory-Funktion 45

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Der Trockner darf nicht ohne Flusensiebe oder mit beschädigten Flusensieben betrieben werden.

Die Flusensiebe müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Der Trockner darf nicht ohne Wärmetauscher betrieben werden.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Sollten Sie den Kondenswasserablauf anschließen:

sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen. Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Halten Sie den Umgebungsraum des Trockners immer frei von Staub und Flusen.

Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet werden, die:

- überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.

- mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken).

- mit feuergefährlichen Reinigungsmitteln behandelt sind.

- mit Haarfestiger-, Haarspray-, Nagel-lackentferner- oder ähnlichen Rückständen behaftet sind.

- öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen-, Kosmetikwäsche).

– mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).

- nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufskleidung) mit besonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

- Kleintiere in den Trockner klettern.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie

diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern. Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
  – Reinigen Sie nach jedem Trocknen die Flusensiebe.
• Kontrollieren Sie den Wärmetauscher von Zeit zu Zeit, und reinigen Sie ihn wenn nötig.

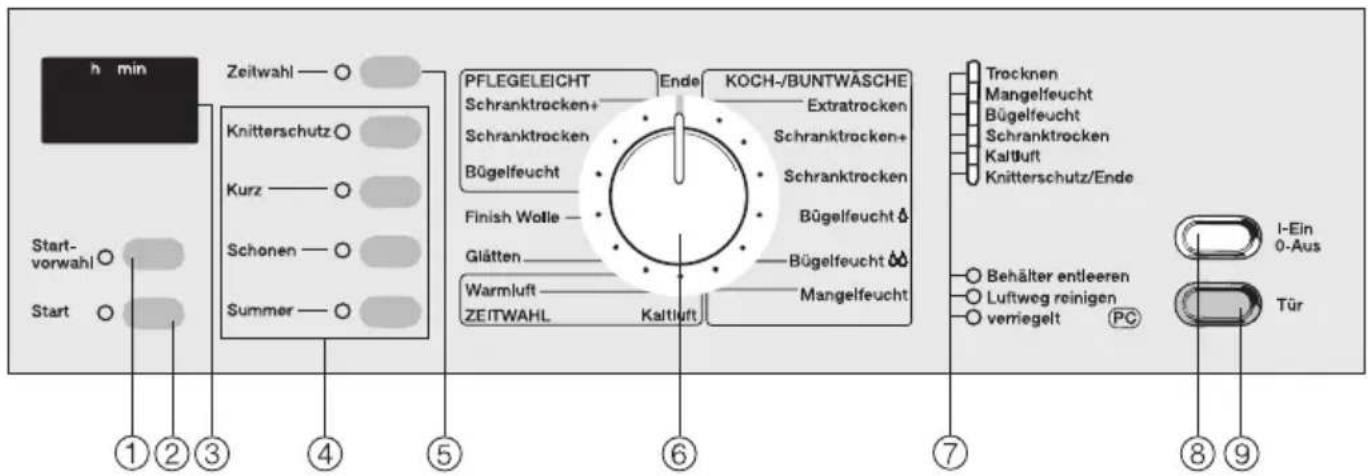

Bedienungsblende / Ausstattungsmerkmale

h min Zeitwahl — ○ Knitterschutz ○ Kurz — ○ Schonen — ○ Summer — ○ PFLEGELEICHT Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Extratrocken Schranktrocken Schranktrocken+ Bügelfeucht Böglfeucht Finish Wolle Glätten Warmluft Mangelfeucht ZEITWAHL Kaltluft Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende I-Ein 0-Aus Behälter entleeren Luftweg reinigen verriegelt PC Start- vorwahl ○ Start ○ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ● Behälter entleeren ○ Luftweg reinigen ○ verriegelt PC ● Tür

①Taste Startvorwahl

zum zeitverzögerten Programmstart um bis zu 24 Stunden.

②Taste Start

zum Starten des Trockenprogramms. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

③Display

erfüllt mehrere Funktionen, siehe nächste Seite.

④Tasten zum Ein- und Ausschalten der Zusatzfunktionen

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

⑤Taste Zeitwahl

zum Wählen der Programmdauer für Warm- oder Kaltluft (max. 2 Stunden).

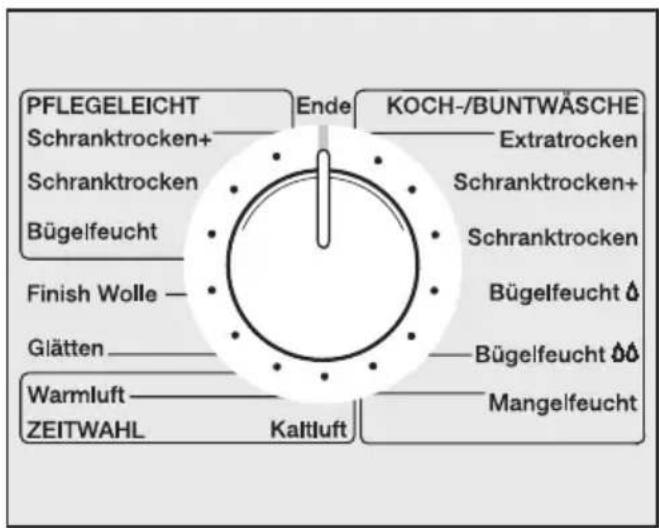

⑥Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

Die Ringbeleuchtung des Programmwählers erlischt wenige Minuten nach dem Einschalten, solange keine Programmwahl oder kein Programmstart erfolgt, sowie wenige Minuten nach Programmende (Energieeinsparung).

⑦Programmablauf-Kontrollleuchten für die jeweils erreichte Trockenstufe; und Prüf-Kontrollleuchten: die Prüf-Kontrollleuchten sind im Kapitel "Störungshilfen" erläutert.

⑧Taste I-Ein/0-Aus

zum Ein- und Ausschalten / Programm unterbrechen.

⑨Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden. Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Display

Das Display besitzt unterschiedliche Funktionen:

• zeigt die Programmdauer (Restzeit) in Stunden und Minuten an;
• zeigt bei "Startvorwahl" die ablaufende Zeit bis zum Programmstart an;
• zeigt die Programmierfunktionen an, wenn Sie diese ein-/ausschalten.

Restzeitanzeige bei Koch-/Buntwäsche und Pflegeleichtprogrammen

Nach Programmstart errechnet die Elektroniksteuerung die benötigte Trockendauer. Während der Rechenzeit blinken im Display Balken: ===...

-==...==... . Nach 1 Minute erscheint die Restzeit, die in Minutenschritten herunter gezählt wird.

Die Trockendauer kann sich bei jedem neuen Programmlauf durch folgende Faktoren verlängern oder verkürzen:

– Restfeuchte nach dem Schleudern
- Textilart
- Füllmenge
- Raumtemperatur
- Spannungsschwankungen im Elektronetz

Die lernfähige Elektronik passt sich Ihrem individuellen Wäscheposten an. Die angezeigte Restzeit wird während des Programmablaufes immer wieder neu berechnet und so kann es zu Zeitsprüngen in der Anzeige kommen. Wird in der Anzeige eine Restzeit mit vorgestellten blinkenden Balken angezeigt, ist das kein Fehler, sondern das Pro-

gramm befindet sich unmittelbar vor der abschließenden Kaltluftphase.

Die Restzeitanzeige ist nicht als Uhr zu betrachten. Sie stellt lediglich eine Prognose dar, wann Ihre Wäsche den gewählten Trockengrad erreicht hat.

Programmaktualisierung (Update)

Die mit PC gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Informationen hierzu finden Sie im Kapitel "Störungshilfen".

Elektronische Schlossfunktion und Programmierfunktionen

Mit Hilfe des Programmwählers und der Tasten können Sie programmieren:

Elektronische Schlossfunktion

Sie schützt den Trockner vor Fremdbe-nutzung.

Programmierfunktionen

Hiermit können Sie den Trockner Ihren individuellen Bedürfnissen anpassen - wenn Sie wünschen.

Informationen hierzu finden Sie in den entsprechend lautenden Kapiteln.

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflege- symbol ☐ mit Schonen trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Trocknen mit normaler Temperatur
☐ Trocknen mit niedriger Temperatur
☒nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Finish Wolle.

Daunengefüllte Textilien. Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Programm Pflegeleicht Bügelfeucht.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Neue farbige Textilien vorm ersten Trocknen gründlich waschen und nicht zusammen mit hellen Textilien trocknen. Diese Textilien können abfärben (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Jacken öffnen, damit diese gleichmäßig durchtrocknen.

Programm Wäsche-/Textilart Hinweis
KOCH-/BUNTWÄSCHETrockenstufen		maximale Beladung:5 kg (1)
Extratrocken Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.		Gewirkte Textilien (z. B. T-Shirts, Unterwäsche) nicht Extratrocken trocknen - sie können einlaufen.
Schranktrocken+ Ein- und mehrlagige Texti - lien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Unterwäsche).		-
Schranktrocken^(2)	Gleichartige Textilien aus Baumwolle (z. B. Unterwäsche, Biberbetttücher, Frottierwäsche, Säuglingswä-sche).	Empfinden Sie die Textilien als zu feucht, dann:-trocknen Sie mit Warmluft nach.-sollten Sie zukünftig Schranktrocken+ wählen.
Bügelfeucht	woll- oder Leinenge-webe (z. B. Tisch- und Bett-wäsche, gestärkte Wäsche).	-
Bügelfeucht ^(2)		Empfinden Sie die Textilien als zu feucht, wählen Sie zu-künftig Bügelfeucht .
Mangelfeucht Baum	woll- oder Leinenge-webe, die durch Heißman-geln nachbehandelt werden; gestärkte Wäsche.	Die Wäsche bis zum Man-geln aufrollen, so bleibt sie feucht.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Programmübersicht

Programme Wäsche-/Textilart Hinweis
PFLEGELEICHTTrockenstufen		maximale Beladung:2,5 kg (1)
Schranktrocken+ Pflegeleichte Textilien ausSynthetik oder Mischgeweben, die bei Schranktrocken nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen).		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schranktrocken^(2)	Pflegeleichte Oberhemden; Tischdecken aus Mischgeweben, wie z. B. Baumwolle/Synthetik.	Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Bügelfeucht Pflegeleichte Oberhemden, Kittel, Tischdecken ausMischgeweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen.		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.Bei knitterempfindlichen Textilien Beladungsmenge reduzieren (siehe auch Hinweis unter "Sonderprogramme").
ZEITWAHL maximale Beladung: 5 kg		(1)
Warmluft Nachtrocknen mehrlagigerTextilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: z.B. Jacken, Kissen und voluminöse Textilien.Trocknen einzelner Wäsche-stücke: z.B. Badetücher, Ba-dekleidung, Spültücher.		-
Kaltluft Textilien, die durchlüftet werden sollen.		-

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung nach Norm EN 61121

Programme Wäsche-/Textilart Hinweis
Sonderprogramme
Pflegeleicht Bügelfeucht	maximale Beladung: 1 kg (1)
	Textilien aus Baumwolle oder Mischgewebe, wie z. B. Oberhemden, Blu-sen	Diese Trockenstufe können Sie dann als Sonderprogramm nutzen, wenn Sie die Beladung auf 1 kg reduzieren. Textilien werden, abhängig von der Textil-art, knitterarm getrocknet.
Finish Wolle	maximale Beladung: 2 kg (1)
	Wolle-Textilien. Wolle-Textilien werden in kurzer Zeit aufgelockert und somit flauschiger. Textilien sofort nach Programmende entnehmen. Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten maximale Beladung: 2,5 kg (1)

(1) Gewicht der Trockenwäsche

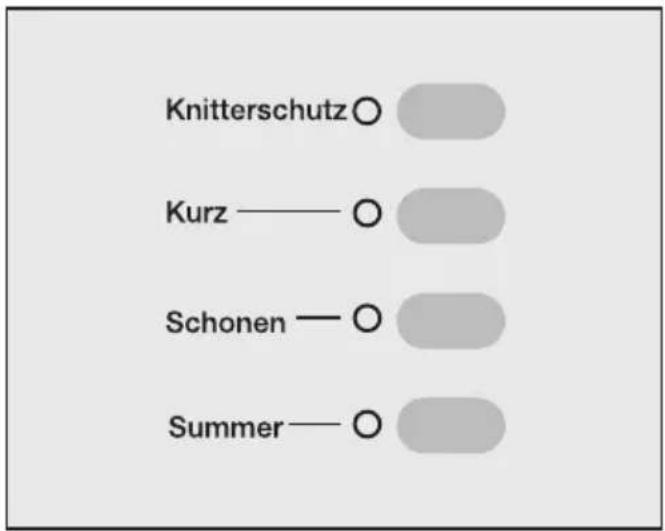

Zusatzfunktion(en) wählen
Programm Zusatzfunktionstaste(n)
KOCH-/BUNTWÄSCHEPFLEGELEICHTZEITWAHL - Warmluft- KaltluftFinish WolleGlätten	Knitterschutz, Kurz, Schonen, SummerKnitterschutz, Kurz, Schonen, SummerKnitterschutz, Schonen, SummerSummerSummerSummerSummer
empfindliche Textilien mit dem Pflegesymbol ☐mit der Zusatzfunktion Schonentrocknen

①Wäsche sortieren

■ Sortieren Sie die Textilien vor, nach:

• Faser-/Gewebeart,
• gewünschtem Trockengrad,
• gleicher Größe,
• gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Säume und Nähte prüfen, dass keine Textilfüllungen herausfallen können.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

⚠️ Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel "Programmübersicht".

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

③Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle — Glätten Warmluft ZEITWAHL Kaltluft Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht ⬤ Bügelfeucht ⬤ø Mangelfeucht

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

KOCH-/BUNTWÄSCHE und PFLEGELEICHT

Die Elektronik ermittelt in Abhängigkeit von der Wäscherestfeuchte die Programmdauer. Hieraus ergibt sich eine Circa-Trockenzeit, die Sie dem Kapitel "Verbrauchsdaten" entnehmen können.

Finish Wolle und Glätten

Programmdauer siehe Kapitel "Verbrauchsdaten".

ZEITWAHL

Wenn Sie Warm- oder Kaltluft wählen, können Sie die Programmdauer selbst bestimmen:

■ Taste Zeitwahl so oft drücken, bis die gewünschte Zeit im Display erscheint.

Die Anwahl erfolgt von:

- 15-30 Min. in 5-Minuten-Schritten - über 30 Min. in 10-Min.-Schritten. Permanentes Drücken lässt die Zeit bis zu 2 Stunden hochlaufen und wie- der mit 15 Minuten beginnen.

④ Zusatzfunktion(en) wählen

Knitterschutz Kurz —— ○ Schonen —○ Summer —○

■ Drücken Sie die Taste der erwünschten oder erforderlichen Zusatzfunktion(en).

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrollleuchte erlischt beim Loslassen der Taste.

Bei unzweckmäßiger Kombination der Zusatzfunktionen (z. B. "Kurz" und "Schonen") akzeptiert die Elektronik nur die zuletzt gewählte Zusatzfunktion.

Knitterschutz

Nach Programmende dreht sich die Trommel für ca. 60 Minuten in Intervallen, um Knitterfalten in der Wäsche zu vermeiden.

Den Knitterschutz sollten Sie immer einschalten, wenn Sie nach Programmende die Textilien nicht sofort entnehmen. Er kann noch nach Programmstart ein- oder ausgeschaltet werden.

Kurz

Unempfindliche Textilien (mit Pflege symbol ☐) werden mit hoher Temperatur getrocknet.

- Durch die erhöhte Heizleistung verkürzt sich die Programmdauer.

Schonen

Zum Trocknen empfindlicher Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl) mit niedriger Temperatur.

– Durch die niedrigere Heizleistung verlängert sich die Programmdauer.

Summer

Nach Programmende ertönt wiederholend ein Signal.

■ Der Summer kann noch nach Programmstart ein-/ausgeschaltet werden.
Die Summerlautstärke (gleichzeitig die Summertonhöhe) können Sie vor Programmstart ändern:
■ Programm wählen.
■ Taste Summer so lange drücken (die Kontrollleuchte Summer muss leuchten), bis die erwünschte Lautstärke/Tonhöhe eingestellt ist.

⑤ Startvorwahl wählen

Falls erwünscht, können Sie nach Programmwahl den Start um 30 Minuten (30) bis zu 24 Stunden (24h) verzögern.

Start- vorwahl

O

- Drücken Sie die Taste Startvorwahl so oft, bis die gewünschte Zeit im Display erscheint: - bis 10h in 30-Minuten-Schritten. - über 10h in Stundenschritten. Permanentes Drücken lässt die Zeit bis zu 24h hochlaufen.

Wenn Sie Start drücken, läuft die gewählte Startvorwahlzeit so ab:

– über 10h in Stundenschritten.
- unter 10h in Minutenschritten.

Während einer langen Startvorwahlzeit dreht sich die Trommel hin und wieder (Knitterreduzierung). Ist die Startvorwahlzeit abgelaufen, beginnt das Trocknen und wenig später erscheint die Restzeit im Display.

Startvorwahl löschen:

■ Drücken Sie die Taste Startvorwahl beim Stand 24h.

Startvorwahl löschen, wenn Start bereits gedrückt ist:

■ Programmwähler auf Ende stellen.

6Programm starten

■ Drücken Sie die Taste Start.

Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Kaltluft leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

7 Programmende

Die Kontrollleuchte Knitterschutz/Ende und gegebenenfalls die Kontrollleuchte der erreichten Trockenstufe leuchtet. Während dem Knitterschutz ertönt der Summer in Intervallen (falls gewählt).

Im Display erscheint: 0.

■ Drücken Sie die Taste Tür zum Öffnen.
■ Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■ Reinigen Sie nach jedem Trocknen die Flusensiebe.
■ Entleeren Sie den Kondenswasserbehälter (wenn kein Kondenswasserablauf angeschlossen ist).
■ Den Wärmetauscher sollten Sie in regelmäßigen Abständen kontrollieren.

Hinweise zur "Reinigung und Pflege" finden Sie im gleichlautenden Kapitel.

■ Drücken Sie nach jedem Trocknen zum Ausschalten die Taste I-Ein/0-Aus.
■ Schließen Sie nach jedem Trocknen die Tür.

Zusätzlicher Hinweis

... zur Kontrollleuchte Luftweg reinigen

Diese Kontrollleuchte zeigt an, dass der Trockner nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

– die Flusensiebe sind verstopft;
– der Wärmetauscher ist verstopft.

Kurzanweisung

Empfehlung:

Es ist ratsam, sich mit der Handhabung des Trockners vertraut zu machen. Bitte lesen Sie deshalb die ausführlichen Abschnitte zu Beginn dieses Kapitels.

①Wäsche sortieren

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Füllen Sie die Textilien ein.
■ Schließen Sie die Tür.
■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③Programm wählen

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Bei ZEITWAHL (Warm- oder Kaltluft):

■ Drücken Sie die Taste Zeitwahl so oft, bis die gewünschte Zeit im Display erscheint.

Die Punkte ④ und ⑤ können, müssen aber nicht gewählt werden.

④ Zusatzfunktion(en) wählen

■ Drücken Sie die Taste der erwünschten oder erforderlichen Zusatzfunktion(en).

⑤ Startvorwahl wählen

■ Drücken Sie die Taste Startvorwahl so oft, bis die gewünschte Zeit im Display erscheint.

6Programm starten

■ Drücken Sie die Taste Start.

⑦Programmende

- die Kontrollleuchte Knitterschutz/Ende leuchtet.

- im Display erscheint: 0.

■ Öffnen Sie die Tür und entnehmen Sie die Textilien.

■ Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus und schließen Sie die Tür.

Laufendes Programm umwählen

Nach Programmstart ist eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Wird der Programmwähler verstellt, blinkt die Kontrollleuchte Knitterschutz/Ende. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen!

Programm abbrechen

■ Stellen Sie den Programmwähler auf Ende.
■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus und wieder ein.
■ Stellen Sie den Programmwähler auf ein neues Programm.
■ Zusatzfunktionen können Sie an-/abwählen.
■ Drücken Sie die Taste Start.

Neues Programm wählen

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Weitertrocknen

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

Das Programm wird fortgesetzt, solange die Kaltluftphase nicht erreicht ist.

Wäsche nachlegen oder entnehmen

■ Drücken Sie die Taste Tür.
■ Öffnen Sie die Tür.

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.
■ Schließen Sie die Tür.

Weitertrocknen

■ Drücken Sie die Taste Start.

Hinweis

Bei einer Änderung des Programmablaufs kann anschließend die im Display angezeigte Restzeit von der tatsächlichen Trockenzeit abweichen.

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung in Gemeinschaftswaschräumen.

Wenn Sie wünschen, können Sie die Schlossfunktion einschalten. Bei eingeschalteter Schlossfunktion kann kein Programm gestartet werden.

Die folgende mit Zahlen (1, 2, 3...) gekennzeichnete Bedienreihenfolge müssen Sie einhalten.

Schlossfunktion einschalten

①Die Tür ist geschlossen und der Programmwähler steht auf Ende.
② Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.
③ Drücken Sie die Taste Knitterschutz und halten Sie diese während der Schritte ④ bis ⑥ gedrückt.
4 Drehen Sie den Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf KOCH-/BUNTWÄ-SCHE Schranktrocken.
5 Drehen Sie den Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf Ende.
6 Drehen Sie den Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf PFLEGE-LEICHT Bügelfeucht.
Die Kontrollleuchte verriegelt blinkt.
⑦ Lassen Sie die Taste Knitterschutz los.
Die Schlossfunktion ist eingeschaltet.
⑧ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Schlossfunktion ausschalten

■ Wiederholen Sie die Schritte ①-⑦.

Die Kontrollleuchte verriegelt erlischt nach Schritt 6.

Kondenswasserbehälter entleeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen, sofern kein Ablaufschlauch angeschlossen ist.

Den Kondenswasserbehälter nach jedem Trocknen entleeren! Spätestens, wenn die Kontrollleuchte Behälter entleeren leuchtet.

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann wird das Programm abgebrochen. Die Kontrollleuchte Behälter entleeren leuchtet, der Summer ertönt.

■ Führen Sie den Behälter beim Herausziehen leicht nach rechts.
■ Halten Sie den Behälter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende sowie am Ende an.

■ Öffnen Sie zum Ausleeren den Verschluss.
■ Setzen Sie den entleerten Behälter leicht schräg (wie beim Herausziehen) ein. Schieben Sie ihn locker bis zum spürbaren Rasten ein.
■ Schalten Sie vor neuem Programmstart zuerst den Trockner aus. Nach dem Einschalten ist die Kontrollleuchte Behälter entleeren erloschen.

Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z.B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Reinigung und Pflege

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallende Flusen von den Textilien auf. Reinigen Sie diese nach jedem Trocknen.

Trockenreinigung

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

1 2

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör) oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das gereinigte Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Streifen oder saugen Sie die Flusen von den beiden Flusensieben im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

Nassreinigung

Die Flusensiebe sollten Sie zusätzlich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

■ Ziehen Sie das Flusensieb aus der Türkappe heraus (vorherige Seite).

■ Schieben Sie beide Siebe an den Stegen nach oben heraus.
■ Reinigen Sie alle Siebe unter fließendem heißen Wasser.
■ Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

⚠️ Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Setzen Sie die Flusensiebe aus dem Einfüllbereich der Tür (beide sind identisch) wieder ein, siehe Abbildung links.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.
■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltige Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft können die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungsraum können Verstopfungen verursachen.

Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr. Bei häufiger Nutzung spätestens nach ca. 100 Trockengängen. Reinigen Sie ihn wenn nötig.

Wärmetauscher entnehmen

■ Drücken Sie gleichzeitig gegen beide untere Ecken, bis sich die äußere Klappe öffnet.
Seitliche Rasthaken verhindern ein Herausfallen der Klappe.
■ Entnehmen Sie die Klappe schräg nach oben.
■ Legen Sie die Klappe zur Seite.

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.
■ Klappen Sie den inneren Deckel nach vorne.
■ Entnehmen Sie den inneren Deckel schräg nach oben.

■ Drehen Sie den Verschlussknebel am Wärmetauscher nach oben (damit der Haken des Verschlussknebels aus der Nut im Bodenbereich ausrastet).

■ Ziehen Sie den Wärmetauscher an seiner Öse aus dem Wärmetauschereinschubraum heraus.

Wärmetauscher kontrollieren

■ Halten Sie den Wärmetauscher gegen das Licht.
■ Schauen Sie, ob Sie innen Flusen sehen.

Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekenn-zeichnet.

Wenn keine Flusen zu sehen sind:

■ Setzen Sie den Wärmetauscher wieder ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

■ Reinigen Sie den Wärmetauscher, wie nachfolgend beschrieben.

Wärmetauscher reinigen

■ Halten Sie beim Durchspülen des Wärmetauschers unbedingt die Positionen ein, die in beiden folgenden Bildern dargestellt sind!

■ Durchspülen Sie den Wärmetauscher von der Längsseite - wie im oberen Bild dargestellt - mit einem Wasserstrahl.

■ Durchspülen Sie den Wärmetauscher von der Vorderseite mit einem Wasserstrahl.
■ Kontrollieren Sie den Wärmetauscher erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.
■ Achten Sie auf saubere Dichtungsgummis am Wärmetauscher. Dichtungsgummis dürfen nicht entfernt werden und keine Knicke aufweisen!

Wärmetauschereinschubraum kontrollieren und reinigen

■ Kontrollieren Sie den Wärmetauschereinschubraum im Inneren des Trockners auf vorhandene, sichtbare Flusen.

Entfernen Sie Flusen mit einem feuchten Tuch nur von den Bereichen, die Sie mit der Hand erreichen können.

Wärmetauscher einsetzen

■ Schieben Sie den Wärmetauscher ganz (bis zum Anschlag) in den Wärmetauschereinschubraum hinein. Die Öse des Wärmetauschers muss oben sein.
■ Drehen Sie den Verschlussknebel am Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels deutlich unten in die Nut im Bodenbereich einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■ Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■ Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.
■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

⚠️ Nur der ordnungsgemäß eingesetzte und verriegelte Wärmetauscher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen
Problem Ursache Behebung
Der Trockner geht nach dem Einschalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar feststellen.	-Haben Sie die Bedienreihenfolge eingehalten (Kapitel "So trocknen Sie richtig")?-Ist der Netzstecker einge-steckt?-Ist die Tür geschlossen?-Ist die Sicherung in Ordnung?
Wäschestücke aus syn-thetischen Fasern sind nach dem Trocknen sta-tisch aufgeladen.	Synthetisches neigt zu statischen Aufla-dungen.	Ein beim Waschen verwendetes Weichspülmittel im letzten Spül-gang kann die statische Aufla-dung beim Trocknen mindern.

Störungshilfen

Problem Ursache	Behebung
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist ge-ring und hat keinen nennens-werten Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden durch Flusensiebe aufgefan-gen und können leicht ent-fernt werden (siehe Kapitel "Reinigung und Pflege").
Die Wäsche ist unzufriedenstellend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	– Trocknen Sie mit Warmluft nach.–Wählen Sie beim nächsten Programmlauf ein geeignetes Programm.
Die Trommelbe-leuchtung leuchtet nicht.	Die Beleuchtung schaltet automatisch aus (Energieeinsparung).	Schalten Sie den Trockner aus und wieder ein.
	Eventuell ist die Glühlampe defekt.	Die Glühlampe können Sie auswechseln: siehe am Ende dieses Kapitels.
Problem Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird so-gar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Be- und Entlüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist. Dadurch ist die Raumtemperatur stark gestiegen.	Öffnen Sie Tür oder Fenster, damit die Raumtemperatur nicht zu stark steigt.
	Die Lüftungsschlitze unterhalb der Tür sind zugestellt.	- Entfernen Sie störende Gegenstände.
	Die Flusensiebe sind mit Flusen verstopft oder sind nach der Reinigung nass eingesetzt worden.	- Entfernen Sie die Flusen.- Die Flusensiebe müssen trocken sein.
	Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.	Der Wärmetauscher soll von Zeit zu Zeit kontrolliert und gereinigt werden (Kapitel "Reinigung und Pflege").
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reiß-verschlüsse wird der Feuch-tegrad der Wäsche nicht ex-akt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig mit dem Warmluft-programm.
Störung mögliche Ursache Behebung
Die äußere Klappe für den Wärmetauscher lässt sich nicht schließen.	Der innere Deckel für den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.	- Prüfen Sie den festen, ordnungsgemäßen Sitz des inneren Deckelsunddes Wärmetauschers.- Prüfen Sie ebenfalls deren Dichtungsgummis.- Entfernen Sie sichtbare Flusen mit einem Tuch aus dem Wärmetauschereinschubraum.
Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.	Im Bodenbereich des Wärmetauschereinschubraumes haften Flusen.
Die Ringbeleuchtung des Programmwählers leuchtet nicht.	Sie leuchtet beim Trocknen und wird automatisch kurz nach Programmende ausgeschaltet (Energieeinsparung).	Drücken Sie irgendeine Taste, wenn die Ringbeleuchtung leuchten soll.
Prüf-Kontrollleuchten und Störungsmeldungen
Die Kontrollleuchte Knitterschutz/Ende blinkt beim Trocknen.	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab.	Stellen Sie das ursprünglich gewählte Programm ein: die Kontrollleuchte erlischt.
Die Kontrollleuchte verriegelt blinkt nach Einschalten des Trockners, und kein Programm kann gestartet werden.	Die Schlossfunktion ist eingeschaltet.	Wenn Sie trocknen wollen, müssen Sie die Schlossfunktion ausschalten (siehe Kapitel "Elektronische Schlossfunktion").
Die Kontrollleuchte Luftweg reinigen leuchtet.	Die Flusensiebe sind mit Flusen verstopft.	Entfernen Sie die Flusen (Kapitel "Reinigung und Pflege").
	Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.	Bitte beachten Sie, dass der Wärmetauscher von Zeit zu Zeit gereinigt werden muss (Kapitel "Reinigung und Pflege").
		Die Kontrollleuchte wird durch das Öffnen der Tür gelöscht.
Das Programm wird abgebrochen, die Kontrollleuchte Luftweg reinigen blinkt.	Die möglichen Ursachen und deren Behebung sind oben (die Kontrollleuchte Luftweg reinigen leuchtet) beschrieben.
	Die Ursache lässt sich nicht unmittelbar feststellen.	-Schalten Sie den Trockner aus und ein.-Starten Sie ein Programm.Wird das Programm wieder abgebrochen und die Kontrollleuchte Luftweg reinigen blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
Die Kontrollleuchte Behälter entleeren leuchtet.	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch ist geknickt.	- Entleeren Sie das Kondenswasser.- Prüfen Sie den Ablaufschlauch.- Schalten Sie den Trockner aus und ein.
Das Programm wird abgebrochen, die Kontrollleuchte Mangelfeucht oder Bügelfeucht blinkt, der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	– Schalten Sie den Trockner aus und ein.– Starten Sie ein Programm.Wird das Programm wieder abgebrochen und eine Kontrollleuchte blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
Prüf-/Störungsmeldungen, die im Display angezeigt werden
Nach Programm-start blinken im Display Balken: "=== ...=== ... == ...".	Das ist keine Störung. Die Elektronik errechnet die Restzeit des Trockenprogramms (siehe Kapitel "Gerätebeschreibung").
Kurz vor Programmende wird die Restzeit im Display bei 17 oder 6 ge-stoppt. Zusätzlich blinken =...-... Balken, das Gerät trocknet aber weiter.	Eventuell–hat sich die Wäsche un-günstig aufgerollt.–besitzen die Textilien unterschiedliche Trock-nungseigenschaften.–sind die Flusensiebe ver-stoppt.– hat sich die Raumtempe-ratur verändert.	Der Trockenvorgang ist noch nicht abgeschlossen.Das Programm benötigt mehr Zeit als die Elektronik zu Beginn des Programms ermittelt hat. Die Zeit wird so lange gestoppt, bis der gewählte Trockengrad erreicht ist.
Das Programm wurde abgebrochen, die Kontrollleuchte Knitterschutz/Ende leuchtet, im Display erscheint 0, der Summer ertönt.	Das ist keine Störung. Die Elektronik erkennt, dass kei-ne Wäsche in der Trommel ist und bricht das Pro-gramm ab.Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen..	Einzelne Wäscheteile sollten Sie künftig mit dem Warm-luftprogramm trocknen.Vor Programmumwahl: Tür öffnen und schließen.

Glühlampe für Trommelbeleuchtung auswechseln

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben - dreher

■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

050 800 300*

(*österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (Update)

Die mit PC gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach- kaufbares Zubehör im Miele Fachhan- del oder beim Miele Kundendienst.

Vorderansicht

①Netzanschlussleitung
②Kondenswasserbehälter
③Bedienungsblende
④Tür
⑤Äußere Klappe für den Wärmetauscher

⑥Vier höhenverstellbare Schraubfüße
alternativ zum Kondenswasserbehälter:
⑦Ablaufschlauch für Kondenswasser (mit bogenförmigem Halter)

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Der Trockner sollte nicht direkt neben einem Kühl-/Gefriergerät untergebaut werden. Der an der Trocknerrückseite austretende warme Luftstrom erhöht die Temperatur am Wärmeaustauscher des Kühl-/Gefriergerätes, wodurch die Kältemaschine ununterbrochen läuft. Ist dieser Aufstellungsort unvermeidbar, muss das Kühl-/Gefriergerät zum Trockner hin abgeschottet werden.

⚠ Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss.

Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann sich die Trockenzeit verlängern.

- Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

Bei Nischenhöhen von:

- 840 mm sind längere Schraubfüße* erforderlich.

- 860/880 - 900/920 mm sind ein - bis zwei Höhenausgleichsrahmen* erforderlich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus

⚠️ Die Lüftungsschlitze im Sockel auf keinen Fall zustellen! Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsraum

Die beim Trocknen angesaugte Kühlluft strömt an der Trocknerrückseite aus und erwärmt die Raumluft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichende Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Kondenswasser extern ableiten

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.

Der Ablaufschlauch (Länge ca. 2 m) ist im Trockner verlegt. Ihn müssen Sie komplett aus dem Trockner herausziehen. Max. Abpumphöhe: 1 m.

Als nachkaufbares Zubehör erhalten Sie eine Schlauchverlängerung.

Ablaufschlauch verlegen

Obere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus den Klemmhalterungen (1) heraus.

■ Ziehen Sie den Ablaufschlauch vom Stutzen (2) ab.

Untere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus der Klemmhalterung (3) heraus.

■ Ziehen Sie den Ablaufschlauch komplett nach links aus dem Trockner heraus (4). Beachten Sie jedoch:

⚠️ Den Ablaufschlauch nicht knicken. Er könnte sonst beschädigt werden!

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden (siehe Abbildung "Vorderansicht").

Ablaufschlauch an einem Waschbeckensiphon anschließen

Den Ablaufschlauch können Sie direkt an einem speziellen Waschbeckensiphon anschließen.

■ Entnehmen Sie das Zubehör an der unteren Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbe-cken-Überwurfmutter mit einem Plättchen verschlossen, das Sie entnehmen müssen. Eine in der Überwurfmutter vorhandene Dichtung sollten Sie nicht entfernen.

■ Stecken Sie das Schlauchende auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Wiedermontage

⚠ Schieben Sie den Ablaufschlauch nicht in den Trockner zurück. Der Ablaufschlauch könnte sonst im Trockner geknickt und beschädigt werden!

■ Legen Sie den Ablaufschlauch zu einer großen Schlaufe zusammen.
■ Befestigen Sie die Schlaufe mit dem Draht (wenn noch vorhanden) an der oberen Trocknerrückseite. Anderenfalls: legen Sie die Schlaufe hinter den Trockner.
■ Stecken Sie das freie Ende des Ablaufschlauches auf den Stutzen an der oberen Trocknerrückseite.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programme Beladungs- menge kg U/min kWh Minuten			Endschleuderstufe (im Haushalts-waschautomaten)	Energie Trockenzeit (einschl. Ab-kühlzeit)
KOCH-/BUNTWÄSCHE
Extratrocken 5,0 1200			1400	3,25
			1600	3,10
			1800	2,85
				2,80
Schranktrocken + 5,0 1200			1400	2,80
			1600	2,65
			1800	2,40
				2,35
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,40 91
Schranktrocken 5,0 1200			1400	2,65
			1600	2,55
			1800	2,25
				2,20
Bügelfeucht ^(1)	5,0 800 (70 % Restfeuchte) 2,70 76
Bügelfeucht	5,0 1200		1400	2,00
			1600	1,85
			1800	1,60
				1,55
Mangelfeucht 5,0 1200			1400	1,60
			1600	1,45
			1800	1,20
				1,15
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000 (50 % Restfeuchte) 1,25 39
Bügelfeucht 2,5 1000		1,10 35
Sonderprogramme
Finish Wolle	2,0	-	0,20	4
Glätten	2,5	-	0,30	9

(1) Prüfprogramm nach EN 61121
Werte ermittelt nach Norm EN 61121
Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangs restfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Zusatzfunktionen durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 85 cm (verstellbar +0,7/- 0,7 cm)
Höhe für Unterbau 82 cm
Breite 59,5 cm
Tiefe 58 cm
Tiefe bei geöffneter Tür 106 cm
Gewicht 54 kg
Trommelvolumen 100 l
Maximale Beladungsmenge 5 kg Trockenwäsche
Fassungsvermögen des Kondenswasserbehälters ca. 3,5 l
Maximale Abpumphöhe 1 m
Maximale Abpumplänge 3 m
Länge der Anschlussleitung 2 m
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Leistung der Glühlampe siehe Typenschild
Energieverbrauch	siehe Kapitel "Verbrauchsdaten"
Erteilte Prüfzeichen	Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Höherer Trockengrad

Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben jedoch mit dieser Programmierfunktion die Möglichkeit, in den Koch-/Buntwäsche- und Pflegeleicht-Programmen die Wäsche etwas trockner zu bekommen - wenn Sie wünschen. Hierdurch verlängert sich die Programmdauer.

Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann eingeschaltet werden - wenn Sie wünschen.

Programmieren und Speichern

Der höhere Trockengrad wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position Ende.

①Halten Sie die Tasten Kurz und Schonen gleichzeitig gedrückt und ...
2... schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Lassen Sie alle Tasten los.

• im Display erscheint: P.
• die Kontrollleuchten Trocknen und Kaltluft blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Extratrocken.

⑤ Im Display blinkt links abwechselnd die Zahl der Programmierfunktion mit dem P: P... 1... P... 1...

Die rechte Ziffer leuchtet permanent und bedeutet: 0 = Höherer Trockengrad aus 1 = Höherer Trockengrad ein

6 Durch Drücken der Taste Start schalten Sie die rechte Ziffer von 0 auf 1 = Einschalten oder von 1 auf 0 = Ausschalten um.

⑦ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.
■ Schalten Sie den Trockner aus.
Die Kontrolle ist beendet.

Memory-Funktion

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig ausgeschaltet. Sie kann eingeschaltet werden - wenn Sie wünschen.

Programmieren und Speichern

Die Memory-Funktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position Ende.
①Halten Sie die Tasten Kurz und Schonen gleichzeitig gedrückt und ...
2... schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.
③ Lassen Sie alle Tasten los.

- im Display erscheint: P.

- die Kontrollleuchten Trocknen und Kaltluft blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Schranktrocken.
⑤ Im Display blinkt links abwechselnd die Zahl der Programmierfunktion mit dem P: P... 3... P... 3... .

Die rechte Ziffer leuchtet permanent und bedeutet:

$$ 0 = \text { Memory - Funktion aus } $$

$$ 1 = \text { Memory - Funktion ein } $$

⑥ Durch Drücken der Taste Start schalten Sie die rechte Ziffer von

$$ 0 \text { auf } 1 = \text { Einschalten oder von } $$

$$ 1 \text { auf } 0 = \text { Ausschalten um. } $$

⑦ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ⑤ aus.
■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
