| Produkttyp | Wäschetrockner (gewerblich) |
| Marke | Miele |
| Modell | PT 5201 |
| Heizungsart | Elektroheizung (13,5 kW) |
| Temperaturwahl | Kalt, Niedrig, Hoch (über Temperaturwähler) |
| Trockenzeit | 5–60 Minuten (einstellbar in 5-Minuten-Schritten) |
| Anzeige | Segmentanzeige für Restzeit und Fehlermeldungen |
| Flusensieb | Tägliche Reinigung empfohlen; bei Fehlercode F66 |
| Sicherheitsfunktionen | Not-Aus-Schalter, Türverriegelung, Sicherheitsabkühlung |
| Abluft | Abluftleitung erforderlich; ausreichende Raumbelüftung notwendig |
| Wartung | Jährliche Wartung durch Werk-Kundendienst empfohlen |
| Reinigung | Gehäuse mit mildem Reinigungsmittel; keine Hochdruckreiniger |
| Schalldruckpegel | ca. 67,7 dB (A) im Betrieb |
| Gewicht (ca.) | ca. 120 kg (typisch für gewerbliche Trockner) |
Häufig gestellte Fragen - PT 5201 MIELE
Benutzerfragen zu PT 5201 MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wäschetrockner kostenlos im PDF-Format! Finden Sie Ihr Handbuch PT 5201 - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PT 5201 von der Marke MIELE.
BEDIENUNGSANLEITUNG PT 5201 MIELE
Sicherheitshinweise und Warnungen 4
Ihr Beitrag zum Umweltschutz 7
Gerätebeschreibung 8
Trocknen 10
Wäsche vorbereiten....10
Vor der ersten Inbetriebnahme 11
Maschine einschalten und Wäsche einfüllen....11
Temperatur wählen....11
Trockenzeit einstellen....11
PT 5201 / 5251 / 5351 COP....13
Störungshilfen 14
Fehlermeldungen....14
Reinigung und Pflege 15

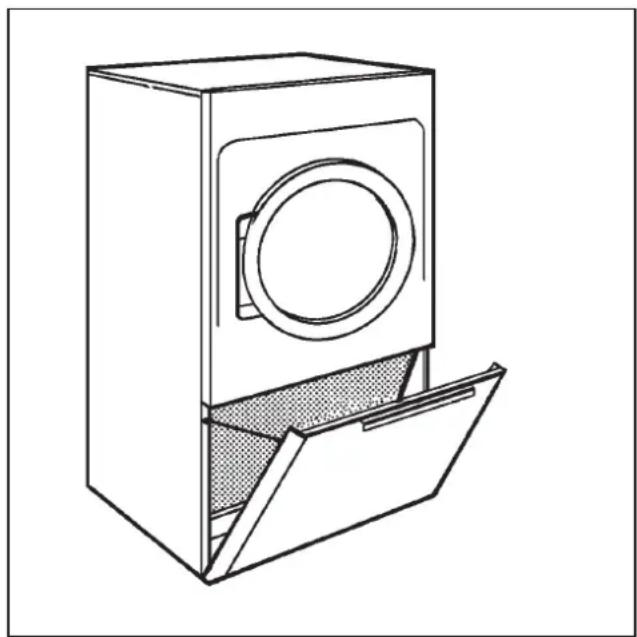

Flusensieb 15
Trockner 15
Hinweise für den Aufsteller 17

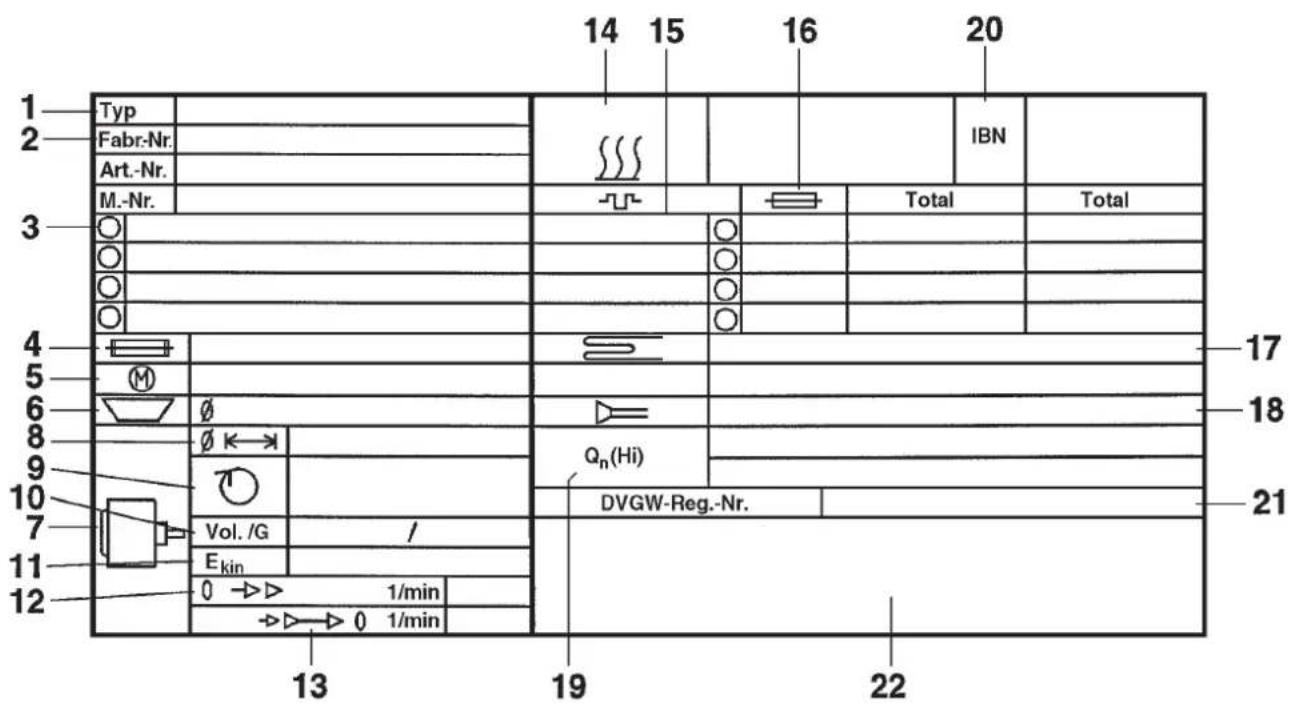

Bedeutung der Symbole auf dem Typenschild 19
Kurz-Gebrauchsanweisung PT 5201 / 5251 / 5351 21
Kurz-Gebrauchsanweisung PT 5201 / 5251 / 5351 COP 23
Der Trockner darf nur vom Werk-Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.
Lesen Sie bitte die Gebrauchsanweisung, bevor Sie Ihren Trockner in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Trockner. Werden weitere Personen in die Handhabung des Trockners eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.
Bestimmungsgemäße Verwendung des Trockners
Dieser Trockner darf ausschließlich für das Trocknen von Textilien verwendet werden, die für das maschinelle Trocknen gemäß Pflegeetikett geeignet sind und die in Wasser gewaschen wurden.
Da Brandgefahr besteht, dürfen solche Textilien nicht getrocknet werden:
– die Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten.
– die mit feuergefährlichen Reinigungsmitteln behandelt sind.
– die mit Haarfestiger-, Haarspray- und Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
- die öl-, fetthaltige oder sonstige Rückstände aufweisen wie z.B. Küchen-, Kosmetikwäsche.
– die mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind, wie z.B. Mopps, Aufnehmer und Wischlappen.
- beschädigte Textilien mit Füllungen wie z.B. Kissen oder Jacken).
- die nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsbekleidung) mit be- sonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.
Bei kritischen Textilien kann es zu einer Selbstentzündung des Trockengutes kommen. Daher soll nach Beendigung des Trockenprogramms oder Unterbrechung der Stromversorgung, der Trockner rasch entladen werden. Die Installation eines Feuerlöschers in unmittelbarer Nähe ist ratsam.
Die Wäsche darf nicht vor Beendigung des Trockenprogrammes, nicht ohne Abkühlphase, aus dem Trockner entnommen werden. Heiße Wäsche kann durch Selbstentzündung zu einem Brand führen, wenn sie gelagert oder verpackt wird.
Technisch elektrische Sicherheit
Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegen-de Sicherheitsvorkehrung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.
Der Trockner ist nur dann elektrisch vom Netz getrennt, wenn der Netzstecker gezogen, der Hauptschalter oder die Sicherung (bauseitig) ausgeschaltet ist.
Reparaturen an Elektro- und Gasgeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.
Der Trockner darf nicht mit Reinigungsmaschinen, die mit FCKW-haltigen Lösungsmitteln arbeiten, in einem Raum betrieben werden. Austretende Dämpfe zersetzen sich bei der Verbrennung zu Salzsäure, wodurch unangenehme Folgeschäden an Wäsche und Maschine hervorgerufen werden. Bei Aufstellung in getrennten Räumen darf kein Luftaustausch erfolgen.
Führen Sie dem Trockner saubere Frischluft und keine mit Chlor-, Fluor- oder anderen Lösungsmittel-Dämpfen durchsetzte Frischluft zu.
Auf der Maschinenrückseite befindet sich die Luft-Ansaugöffnung des Trockners. Diese Ansaugöffnung darf auf keinen Fall verschlossen werden. Den Maschinendeckel des Trockners deshalb nicht mit jeglicher Art von Decken und Tüchern abdecken.
Lagern oder verwenden Sie in der Nähe des Trockners kein Benzin, Petroleum oder sonstige leicht entzündliche Stoffe.
Brand- und Explosionsgefahr!
Bei nicht zeit -und fachgerechter Wartung sind Leistungsverluste, Funktionsstörungen und Brandgefahr nicht auszuschließen.
Gerätebenutzung
Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist und für ausreichende Raumbelüftung gesorgt ist.
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen den Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Erlauben Sie Kindern nie im, auf oder in der Nähe des Trockners zu spielen oder sogar selbst den Trockner zu bedienen.
Geräte, bei denen Bedienungselemente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.
Beschädigen, entfernen oder umgehen Sie nicht die Sicherheitseinrichtungen und Bedienungselemente des Trockners.
Benutzen Sie den Trockner nur, wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden oder sich drehenden Maschinenteilen besteht.
Die Dampfzuleitungsbauteile dürfen auf Grund von Verbrennungsgefahr nicht berührt werden.
Überzeugen Sie sich vor der Wäscheentnahme stets davon, daß die Trommel stillsteht. Greifen Sie niemals in die noch drehende Trommel.
Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Brandgefahr!
Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.
Die Flusen verstopfen sonst die Luftwege, Heizung und Abluftleitung.
Eine einwandfreie Funktion des Trockners kann dann nicht mehr gewährleistet werden.
Desinfektions- und Reinigungsmittel enthalten häufig chlorhaltige Verbindungen. Trocknen solche Mittel auf Edelstahl-Oberflächen an, können die entstehenden Chloride den Edelstahl angreifen und Rost erzeugen. Durch Verwendung chlorfreier Mittel zum Waschen/Desinfizieren sowie zum Reinigen der Edelstahlflächen schützen Sie ihr Gerät vor Rostschäden. Lassen Sie sich im Zweifelsfall die Unbedenklichkeit des Mittels durch den Hersteller bestätigen. Versehentlich auf die Edelstahl-Oberfläche geratene chlorhaltige Mittel mit Wasser abwaschen, danach die Oberfläche mit einem Tuch trockenreiben.
Zur Reinigung des Trockners darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.
Gasbeheizte Trockner
Im Fehlerfall oder bei der Reinigung und Pflege muss das Gas-Handabsperrventil und die Absperreinrichtung am Gaszähler geschlossen werden.
Achtung! Vor Abschluss der Arbeiten bei Inbetriebnahme, Wartung, Umbau und Reparatur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brennerdüse, auf Dichtigkeit zu überprüfen. Messstutzen am Gasventil und am Brenner sind besonders zu beachten. Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzuführen.
Vorsichtsmaßnahmen bei Gasgeruch:
- Sofort alle Flammen löschen!
- Sofort alle Fenster und Türen öffnen!
- Sofort die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung schließen!
– Räume in denen sich Gasgeruch bemerkbar macht, nicht mit offenem Licht betreten! - Kein Streichholz oder Feuerzeug anzünden!
- Nicht rauchen!
- Keine elektrischen Funken erzeugen: z.B. durch das Herausziehen von elektrischen Steckern oder das Betätigen von elektrischen Schaltern und Klingeln.
- Das für den Trockner bauseitig installierte Gas-Absperrventil schließen.
- Kann die Ursache des Gasgeruches nicht gefunden werden, obwohl alle Gasarmaturen geschlossen sind, dann ist das zuständige Gas-Versorgungsunternehmen sofort anzurufen.
Benutzung von Zubehör
Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
Entsorgung des Altgerätes
Sollten Sie einen alten Trockner ausrangieren (zur Verschrottung geben), dann machen Sie das Türschloss unbrauchbar. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.
Bewahren Sie diese Gebrauchsanweisung auf!
Entsorgung der Transportverpackung
Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Bitte sorgen Sie dafür, dass Ihr Altgerät entsprechend den regionalen Entsorgungsvorschriften entsorgt wird. Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.
Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheits-hinweise und Warnungen".
Hinweise zum Energiesparen
Lassen Sie die Wäsche in der Waschmaschine mit maximaler Schleuderdrehzahl ausschleudern. So sparen sie beim Trocknen Zeit und Energie.
Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieersparnis.
Sortieren sie die Textilien:
- nach Faser/Gewebeart,
- nach gewünschtem Trockengrad,
- nach gleicher Größe und Restfeuchte.
Nutzen Sie möglichst die angegebene maximale Beladungsmenge. Unterbeladung ist unwirtschaftlich. Überfüllung beeinträchtigt das Trockenergebnis und die Wäscheschonung. Der Enerieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.
Sorgen sie für eine ausreichende Raumbelüftung.

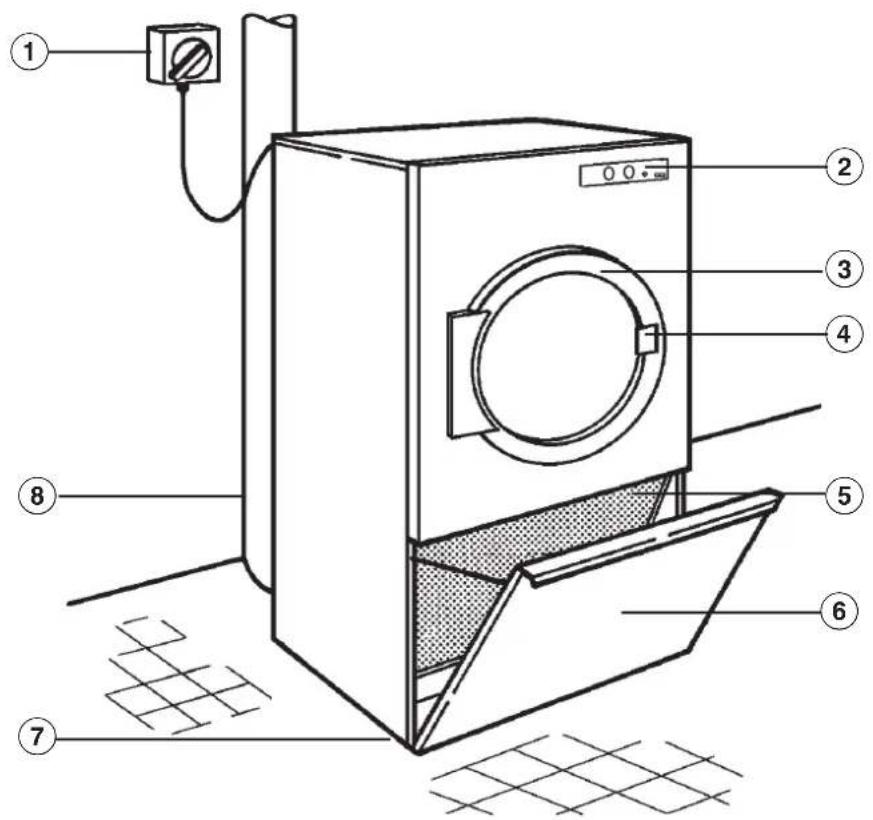

1 -Hauptschalter bauseitig 5 -Flusensieb
2 -Schalterblende 6 -Flusenraumklappe

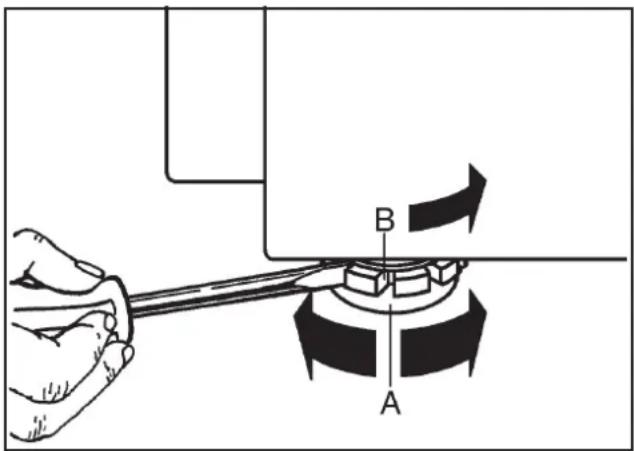

3 -Fülltür 7 -Schraubfuß, verstellbar (4 Stück)
4 -Türgriff 8 -Abluftleitung bauseitig

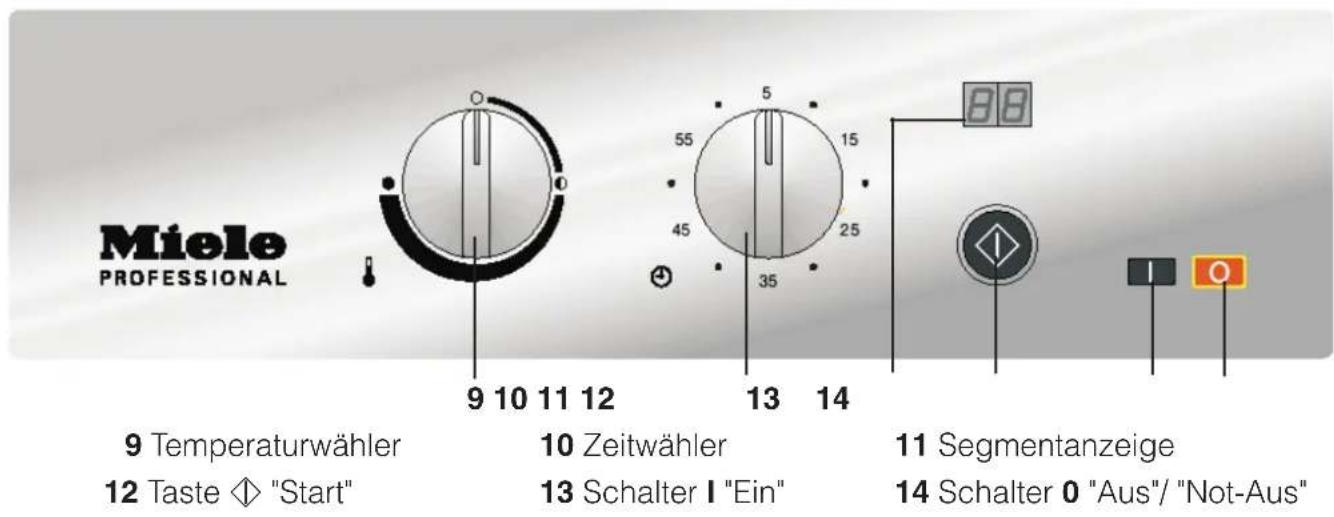

Schalterblende
Schaltet die Maschine ein.
Schalter 0 "Netz-Aus"
Schaltet die Maschine aus und hat auch die Not-Aus-Funktion. Betätigung nur bei Gefahr.

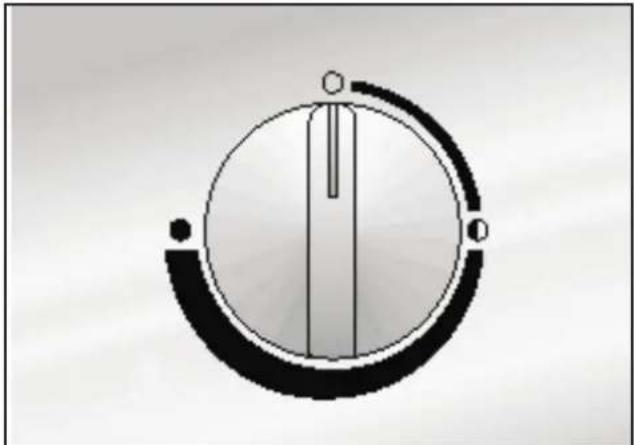

Temperaturwähler
Zum Einstellen der gewünschten Trocken-temperatur von kalt ○, niedrig ● bis hoch ●. Die Temperatureinstellung kann auch während des Trockenvorganges geändert werden.
Zum Einstellen der gewünschten Trockenzeit von 5 bis 60 Minuten in 5 Minutenschritten. Die Zeiteinstellung kann auch während des Trockenvorganges geändert werden.
Segmentanzeige
Zeigt vor einem Programmstart die eingestellte Trockenzeit in Minuten an.
Nach Programmstart die Zeit bis zum Programmende.
Zeigt Fehlermeldungen an, siehe Störungshilfen.
Zeigt { "Spitzenlastabschaltung" (Option).
Taste ◆ "Start"
Mit Betätigung wird das Trockenprogramm gestartet.
Wäsche vorbereiten
Nicht alle Textilien eignen sich zum Trock- nen in einem Trockner. Beachten Sie des halb die Angaben des Textilherstellers im Pflegeetikett.
Die Symbole bedeuten:
q = Trocknen mit normaler Temperatur
r = Trocknen mit niedriger Temperatur
s = nicht maschinell trocknen
Sortieren Sie die Wäsche nach Faser- und Gewebeart. Dadurch erreichen Sie ein gleichmäßiges Trockenergebnis.
, Da Brandgefahr besteht, dürfen solche Textilien nicht getrocknet werden:
-die Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten
-die mit feuergefährlichen Reinigungsmitteln behandelt sind
-die mit Haarfestiger-, Haarspray- und Nagellackentferner- oder ähnlichen Rückständen behaftet sind
-die öl-, fetthaltige oder sonstige Rückstände aufweisen wie z.B. Küchen-, Kosmetikwäsche
-die mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind, wie z.B.
Mopps, Aufnehmer und Wischlappen
-beschädigte Textilien mit Füllungen wie z.B. Kissen oder Jacken)
-die nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsbekleidung) mit be-sonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.
Diese Textilien sollten nicht getrocknet werden:
Textilien aus Wolle/Wollgemischen neigen zum Verfilzen.
Reine Leinengewebe neigen im Trockner zum "Aufrauhen". Beachten Sie deshalb die Herstellerangaben.
Wichtige Hinweise zum Trocknen:
An Textilien befindliche größere Metallteile (Schnallen, Haken. Ösen, Schließer von Reißverschlüssen usw.) müssen vor dem Trocknen in ein Tuch eingebunden werden. Dieses schützt die Trommel des Trockners vor Beschädigungen (Kratzer und Beulen).
Gewirkte Textilien (Trikotwäsche) neigen zum Einlaufen. Übertrocknen verstärkt diesen Effekt. Deshalb sollten Sie für diese Textilien ein Übertrocknen vermeiden.
Stärkewäsche kann im Trockner getrocknet werden. Die richtige Feuchtigkeit für das Bügeln oder Mangeln erreichen Sie durch entsprechende Zeitwahl.
Sortieren Sie die Wäsche nach dem gewünschten Trockengrad. Ein Sortieren nach Größe ist nicht erforderlich.
Bett- und Kopfkissenbezüge sollten zugeknöpft werden, damit beim Trocknen keine Kleinteile hineingeraten.
©
Programmende
Das Programm ist beendet, wenn die Segmentanzeige "0" anzeigt.
Anschließend erfolgt eine Sicherheitsabkühlung.
Wird die Wäsche nach beendetem Programm nicht gleich dem Trockner entnommen, setzt der Knitterschutz-Intervallbetrieb ein.
Die Trommel wird in kurzzeitigen Abständen bewegt, um die Bildung von Liegefalten zu verhindern.
■ Fülltür öffnen.
■ Wäsche entnehmen.
Keine Wäschestücke in der Trommel lassen. Diese Textilien können sonst beim nächsten Trockenprogramm Schaden durch Übertrocknen nehmen.
⚠️ Der Wäscheposten darf nicht vor Beendigung des Trockenprogrammes, das heißt, nicht ohne Abkühlphase aus dem Trockner entnommen werden. Heiße Wäsche kann durch Selbstentzündung zu einem Brand führen, wenn sie gelagert oder verpackt wird.
■ Flusensieb kontrollieren und ggf. reinigen.
Sind keine weiteren Trockenprogramme mehr vorgesehen:
■ Fülltür schließen.
■ Schalter 0 "Aus" betätigen um den Trockner auszuschalten.
■ Hauptschalter ausschalten (bauseitig).
■ Bei gasbeheizten Maschinen bauseitige Absperrventile für Gas schließen.
Programmunterbrechung
Das Programm wird durch:
- Betätigen des Schalters "0",
- Öffnen der Fülltür,
- Öffnen der Flusenklappe unterbrochen.
Zur Fortsetzung des Programmes:
Schalter "I" betätigen, Fülltür oder Flusenklappe schließen.
Die Segmentanzeige zeigt blinkend die verbleibende Trockenzeit an und es erfolgt eine Sicherheitsabkühlung.
■ Taste ◇ "Start" betätigen oder die Wäsche sofort entnehmen.
Nachlegen oder entnehmen einzelner Textilien
Die Fülltür kann während des Betriebes geöffnet werden, um Textilstücke nachzulegen oder vorzeitig zu entnehmen.
⚠ Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Greifen Sie niemals in die noch drehende Trommel.
Zur Fortsetzung des Trockenprogrammes:
■ Die Fülltür schließen.
Die Segmentanzeige zeigt blinkend die verbleibende Trockenzeit an.
Das Gebläse kann sich aus Sicherheitsgründen automatisch einschalten, wenn die Temperatur im Trocknerinneren hoch ist.
■ Die Taste ◇ "Start" betätigen, das Programm wird fortgesetzt.
123
1 Temperaturwähler
2 Segmentanzeige
4 5
3 Taste ◇ "Start"
4 Schalter I "Ein"
5 Schalter 0 "Aus"
Die Variante PT 5201/5251/5351 COP ist ohne Zeitwähler ausgerüstet. Diese Funktion übernimmt das Kassiergerät C 4065 oder C 4070.
Wird der Trockenautomat anders als in der beschriebenen Reihenfolge bedient, ist mit dem Verlust des Geldes bzw. Wertmarke zu rechnen.
■ Schalter I "Ein" betätigen.
■ Wäsche einfüllen und die Fülltür schließen.
■ Temperatur wählen.
■Geld bzw. Wertmarke einwerfen.
Die Segmentanzeige blinkt.
Wird der Temperaturwähler wieder auf die ursprüngliche Temperatur gestellt oder am Programmende, verschwinden die Punkte.
Programmunterbrechung durch öffnen der Fülltür oder Flusenklappe.
Die Segmentanzeige blinkt.
■ Fülltür oder Flusenklappe schließen und Taste ◆ "Start" betätigen.
■ Taste ◆ "Start" betätigen.
Eine Minute nach Programmstart kann die Temperatur nicht mehr verändert werden.
Die Segmentanzeige zeigt einen rotierenden Kreis (soll die drehende Trommel des Trockenautomaten darstellen).
Nach Beendigung des Trockenprogrammes. Die Segmentanzeige steht.
■ Wäsche entnehmen.
Ist der Temperaturwähler eine Minute nach Programmstart verstellt worden, wird diese Temperaturveränderung nicht ausgeführt.
In der Segmentanzeige erscheinen zwei Punkte.
Entleeren Sie den Münzkasten täglich. Es verhindert eine Anhäufung von Münzen bzw. Wertmarken im Münzkasten, was letztlich zu einer Betriebsstörung führt.
Fehlermeldungen
Der Fehlercode wird in der Segmentanzeige in Wechsel F und Nummer angezeigt.
| Fehlercode Ursache Abhilfe | |||
| F 1 | Kurzschluss am Zuluft-NTC Kundendienst | Durch Netzunterbrechung und anschließender Betätigung der Taste ◇ "Start" wird der Fehler zurückgesetzt. | |
| F 2 | Unterbrechung am Zuluft-NTC Kundendienst | ||
| F 3 | Kurzschluss am Abluft-NTC Kundendienst | ||
| F 4 | Unterbrechung am Abluft-NTC Kundendienst | ||
| F 57 | Überdruck in der Abluftleitung Undichtigkeiten in der Luftführung | Abluftleitung kontrollieren Kundendienst | |
| F 66 | Flusensiebverstopfung Flusensieb reinigen | ||
| F 98 | Funktionsstörung des Gasbrenners | Taste ◇ "Start" betätigen | |
Weitere Meldungen
| SpitzenlastabschaltungDer Trockner läuft ohne Heizung weiter, die Restzeit wird angehalten. | Ist die Spitzenlastabschaltung aufgehoben, wird das Programm fortgesetzt. |
Bei Störungen benachrichtigen Sie bitte den Werk-Kundendienst.

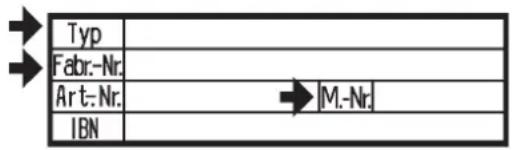

Der Kundendienst benötigt Typ, Fabrikationsnummer (Fabr.-Nr.) und Materialnummer (M.-Nr.). Alle Angaben finden Sie auf den Typenschildern:
an der Maschinenrückseite in der Nähe des Abluftstutzens.
Flusensieb
Ein Flusensieb fängt anfallende Flusen auf.
Das Flusensieb ist täglich 1 mal zu reinigen und bei Anzeige "F66".
Bei hohem Flusenanfall mehrere Male, je nach Flusenanfall.
Das Flusensieb ist nicht zu entfernen. Es ist darauf zu achten, daß das Flusensieb nicht beschädigt wird.
■ Flusenraumklappe öffnen.
■ Die Flusen auf dem Sieb von Hand abstreifen (keine spitzen oder scharfkantigen Gegenstände benutzen).
⚠ Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Brandgefahr!
Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.
Die Flusen verstopfen sonst die Luftwege, Heizung und Abluftleitung.
Eine einwandfreie Funktion des Trockners kann dann nicht mehr gewährleistet werden.
Trockner
Vor Beginn der Reinigung ist der Trockner über den Hauptschalter (bauseitig) auszuschalten.
Bei gasbeheizten Trockner müssen zusätzlich das Gas-Handabsperrventil und die Absperreinrichtung am Gaszähler geschlossen werden.
⚠️ Zur Reinigung des Trockners darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.
■ Trocknergehäuse, Schalterblende und Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch reinigen und anschließend trockenreiben.
■ Nach dem Trocknen von Stärkewäsche sollte die Trommel mit einem weichen feuchten Tuch ausgewischt werden.
Reinigen Sie den Trockner auf keinen Fall mit einem Scheuermittel.
Prüfen Sie die Dichtung und den Verschluss der Einfülltür und der Flusenraumklappe.
Auf der Maschinenrückseite befindet sich die Luft-Ansaugöffnung des Trockners. Diese Ansaugöffnung darf auf keinen Fall verschlossen werden. Den Maschinendeckel des Trockners deshalb nicht mit jeglicher Art von Decken und Tüchern abdecken.
Die Umgebung des Trockners, insbesondere der Bereich der Luftansaugung muss frei von Flusen gehalten werden, damit diese nicht angesaugt werden können. Angesaugte Flusen setzen sich im Trockner fest und führen zu Funktionsstörungen.
Auf Flusenablagerungen zu kontrollieren und, wenn nötig, zu reinigen sind jährlich einmal durch den Werkkundendienst:
- Brenner und Brennerraum (bei Gasheizung), Heizregister und Heizschacht (bei Elektroheizung)
- der gesamte Innenraum des Trockners
- Lüfterflügel des Abluftgebläses
Bei nicht zeit -und fachgerechter Wartung sind Leistungsverluste, Funktionsstörungen und Brandgefahr nicht auszuschließen.
Der Trockner darf nur vom Werk-Kunden- dienst oder einem autorisierten Fach- händler aufgestellt und in Betrieb genommen werden.
Beachten Sie die beiliegenden Installationsanweisungen und den Installationsplan, sie sind wichtig für Aufstellung und Anschluss.
⚠️ Der Trockner darf nicht ohne Transportpalette transportiert werden.
Stellen Sie den Trockner nicht in frostgefähr- deten Räumen auf.
Um dem Kundendienst eine spätere Wartung zu erleichtern, dürfen die im Installationsplan angegebenen Mindestmaße und der Wandabstand nicht unterschritten werden.
Ausrichten
Ein Fundament ist für den Trockner nicht erforderlich. Unebenheiten des Bodens sind jedoch auszugleichen.
Für einen einwandfreien Lauf ist es wichtig, dass der Trockner waagerecht aufgestellt wird.
Den Trockner durch Verstellen der Schraubfüße (A) waagerecht ausrichten.
Nach dem Ausrichten müssen die Scheiben (B) mit einem Schraubendreher zum Bodenblech festgezogen werden.
Der Trockner ist mit einem Abluftgebläse ausgerüstet, das während des Betriebes einen dementsprechenden Geräuschpegel verursacht.
Eine Minderung dieses Geräuschpegels ist durch Anbau eines Schalldämpfers (im Fachhandel erhältlich) an den Abluftstutzen des Trockners möglich.
Kassiergerät
Alle COP-Varianten sind mit einem Anschluss für ein Kassiergerät ausgerüstet.
Elektroanschluss
Die elektrische Ausrüstung der Trockner PT 5201, 5251, 5351 entspricht den Normen IEC 335-1 und IEC 335-2-11.
Den Elektroanschluss darf nur ein zugelassener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B. - VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zuständigen Elektrizitätswerkes vornehmen.
Beachten Sie den beiliegenden Schaltplan und Installationsplan. Diese Pläne sind wichtig für den Elektroanschluss.
Der Trockner darf nur an die auf dem Typenschild angegebene Spannung und Frequenz angeschlossen werden.
Die Elektroheizung ist werkseitig eingestellt auf:
PT 5201 13,5 kW
PT 5251 13,5 kW
PT 5351 18,0 kW
Zuluft / Abluft
Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist und für ausreichende Raumbelüftung gesorgt ist.
Siehe beiliegenden Installationsplan und Installationsanweisung.
Gasanschluss
Den Gasanschluss darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen. Siehe beiliegenden Installationsplan und Installationsanweisungen.
⚠ Anschluss von Nullleiter (N) und Phasenleiter (L) entsprechend der Bezeichnung der Netzklemme vornehmen, nicht vertauschen.
Die Gasheizung ist werkseitig entsprechend der gasttechnischen Angaben auf der Maschine (siehe Aufkleber Maschinenrückseite) eingestellt.
Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinentyp, Maschinennummer, sowie die Gasfamilie, Gasgruppe, Gasanschlussdruck und Aufstellungsland angeben).
Beachten Sie die Installationsanweisung. Diese Umstellung darf nur von einem zuge-lassenen Fachmann vorgenommen werden.
⚠️ Reparaturen an gasbeheizten Maschinen nicht selbst durchführen! Schäden dürfen nur durch Fachleute behoben werden. Wenden Sie sich bitte umgehend an den Werks-Kundendienst oder an einen autorisierten Fachhändler.
Nach erfolgter Aufstellung des Trockners sind unbedingt alle demontierten Außenverkleidungsteile wieder zu montieren.
other
| Component | Label | | :--- | :--- | | Type | | | Fabr-Nr. | | | Art.-Nr. | | | M.-Nr. | | | Total | 14 15 16 20 | | O | | | O | | | O | | | O | | | O | | | O | | | Qn(Hi) | | | DVGW-Reg.-Nr. | | | Vol./G / | | Ekin | | | 0 -> > 1/min | | -> > 0 1/min | | 13 | 19 | | 19 | 22 | | 20 | IBN | | 21 | Total |1 Maschinentyp
2 Fabrikationsnummer
3 Spannung/Frequenz
4 Steuersicherung
5 Antriebsmotor
6 Tellerdurchmesser/Telleranzahl *
7 Trommeldaten
8 Trommeldurchmesser/Trommeltiefe *
9 Schleuderdrehzahl *
10 Trommelinhalt/Wäschetrockengewicht
11 Kinetische Energie *
12 Hochlaufzeit *
13 Bremszeit *
14 Heizung
15 Elektroheizung
16 Sicherung (bauseitig)
17 Dampfheizung indirekt
18 Dampfheizung direkt *
19 Gasheizung
20 Inbetriebnahmedatum
21 DVGW-Reg.-N° (Wasser) *
22 Feld für Prüfzeichen / CE - 0063 (Gas)
* gilt nicht für Trockner
Geräuschemission
A-bewerteter Schalleistungspegel
gemessen nach DIN (IEC) 45 635 Kennzeichnung nach Maschinen-Lärmverordnung 3. GSGV § 1 1.a
PT 5201 67.7 dB
PT 5251 67,7 dB
PT 5351 72,7 dB
1. Wäsche vorbereiten.
Nicht alle Textilien eignen sich zum Trocknen in einem Trockner. Beachten Sie deshalb die Angaben des Textilherstellers im Pflegeetikett.
☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur
☒ = nicht maschinell trocknen
■ Sortieren Sie die Wäsche nach Faser- und Gewebeart.
2. Maschine einschalten und Wäsche einfüllen.
■ Schalter I "Netz-Ein" eindrücken.
■ Fülltür öffnen, Wäsche einfüllen.
3. Temperatur ♪ einstellen: ○ kalt, ⬆ niedrig, ● hoch.
4. Trockenzeit einstellen.
5. Taste ◇ "Start" betätigen, das Trockenprogramm wird gestartet.
Erscheint F66 in der Segmentanzeige Flusensieb reinigen. Erscheint F98 in der Segmentanzeige nochmals Taste ◇ "Start" betätigen.
Programmunterbrechung durch Öffnen der Fülltür oder Flusenklappe.
■ Fülltür oder Flusenklappe schließen und Taste ◆ "Start" betätigen.
6. Das Programm ist beendet, wenn die Segmentanzeige " "Anzeigt.
■ Fülltür öffnen, Wäsche entnehmen.
Sind keine weiteren Trockenprogramme mehr vorgesehen:
■ Fülltür schließen.
■ Mit Schalter 0 "Aus" den Trockner ausschalten.
1. Wäsche vorbereiten.
Nicht alle Textilien eignen sich zum Trocknen in einem Trockner. Beachten Sie deshalb die Angaben des Textilherstellers im Pflegeetikett.
☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur
☒ = nicht maschinell trocknen
■ Sortieren Sie die Wäsche nach Faser- und Gewebeart.
2. Maschine einschalten und Wäsche einfüllen.
■ Schalter I "Netz-Ein" eindrücken.
■ Fülltür öffnen, Wäsche einfüllen.
3. Temperatur ♪ einstellen: ○ kalt, ⬆ niedrig, ● hoch.
4. Geld bzw. Wertmarke einwerfen.
Segmentanzeige blinkt
5. Taste ◇ "Start" betätigen, das Trockenprogramm wird gestartet.
Segmentanzeige rotiert
Eine Minute nach Programmstart kann die Temperatur nicht mehr verändert werden. Wird der Temperaturwähler danach verstellt, erscheinen zwei Punkte in der Segmentanzeige.
Erscheint F98 in der Segmentanzeige nochmals Taste ◇ "Start" betätigen.
Programmunterbrechung durch Öffnen der Fülltür oder Flusenklappe.
Segmentanzeige blinkt
■ Fülltür oder Flusenklappe schließen und Taste ◆ "Start" betätigen.
6. Das Programm ist beendet, wenn die Segmentanzeige steht.
Segmentanzeige steht
■ Fülltür öffnen, Wäsche entnehmen.
Sind keine weiteren Trockenprogramme mehr vorgesehen:
■ Fülltür schließen.
Mit Schalter 0 "Aus" den Trockner ausschalten.
Deutschland:
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Telefon: 05241 89-0
Telefax: 05241 89-2090
Miele im Internet: www.miele-professional.de
Österreich:
Miele Gesellschaft m.b.H.
Mielestraße 1 – 5071 Wals bei Salzburg
Telefon 050 800 - 0 - Telefax 050 800 - 81 219
Miele im Internet: www.miele-professional.at
E-Mail: info@miele.at
Verkauf: Telefon 050 800 - 81 420 - Telefax 050 800 - 81 429
E-Mail: vertrieb-professional@miele.at
Service Telefon 050 800 - 390
Schweiz:
Miele AG
Limmatstrasse 4, 8957 Spreitenbach
Telefon 056 417 20 00 Zentrale
Telefon 056 417 27 51 – Telefax 056 417 24 69
Miele Service Professional 0 800 551 670
E-Mail: info.mieleprofessional@miele.ch
Internet: http://www.miele-professional.ch
Luxemburg:
Miele S.à r.l.
Miele im Internet: www.miele.lu
