BEDIENUNGSANLEITUNG PT 8401 MIELE

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz. 7

Maschinenbeschreibung 8

Gerätebeschreibung PT 8251, 8331, 8401 9

Gerätebeschreibung PT 8253, 8333, 8403, 8503, 8803 10

Trocknen 11

Wäsche vorbereiten 11

Trocknen 12

Vor der ersten Inbetriebnahme....12

Trockner einschalten und Wäsche einfüllen....12

Trocknen PT 8251, 8331, 8401 13

Temperatur wählen 13

Trockenzeit wählen 13

Programmende 13

Trocknen PT 8253, 8333, 8403, 8503, 8803 14

Programm wählen....14

Temperatur absenken....14

Programmende 14

Trocknen 15

Programmunterbrechung 15

Nachlegen oder Entnehmen einzelner Textilien 15

PT 8251, 8331 COP 16

Schalterblende PT 8251, 8331 Profitronic B COP (Coin Operation) 16

Temperatur wählen 16

Ende der Trockenzeit 16

Umprogrammierung 17

Verändern einzelner Trockenprogramme durch Umprogrammierung

(Änderung der Standard-Optionen) 17

Beispiel einer Umprogrammierung PT 8251, 8331, 8401 Profitronic B Zeitsteuerung ..... 17

Beispiel einer Umprogrammierung PT 8253, 8333, 8403, 8503, 8803

Profitronic B Plus Restfeuchtesteuerung 17

Funktionen der Kunden-Programmierung 18

Störungshilfen 19

Fehlermeldungen 19

Weitere Meldungen 19

Reinigung und Pflege 20

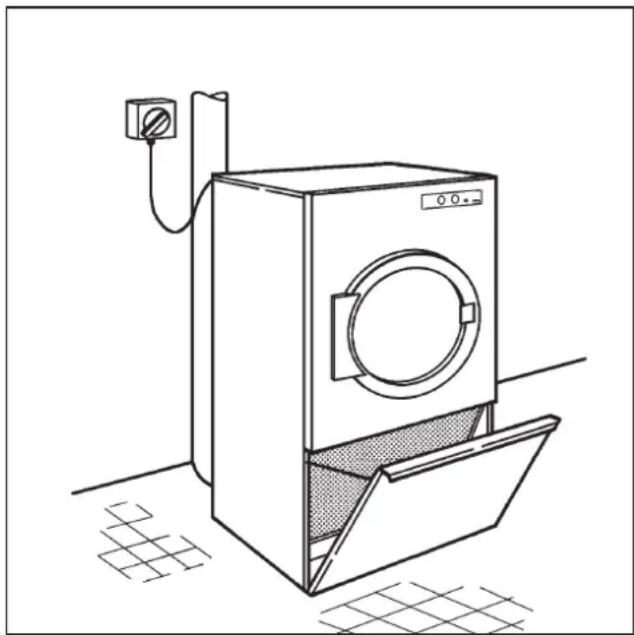

Flusensieb....20

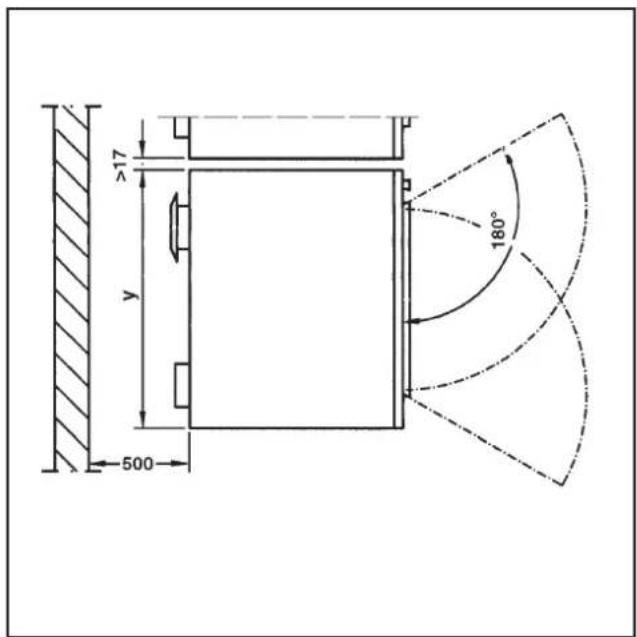

Aufstellen und Anschließen 21

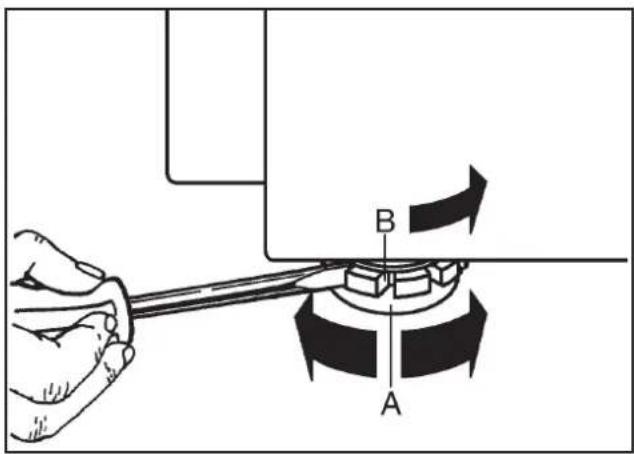

Ausrichten....22

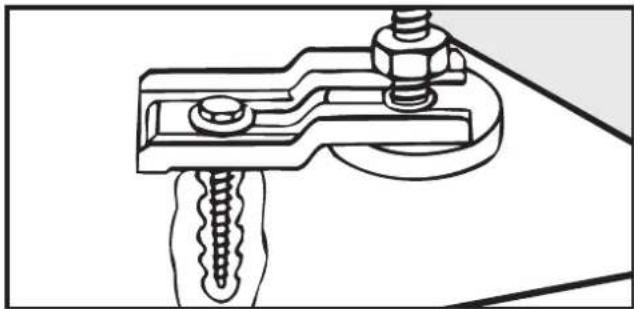

Sockelaufstellung 22

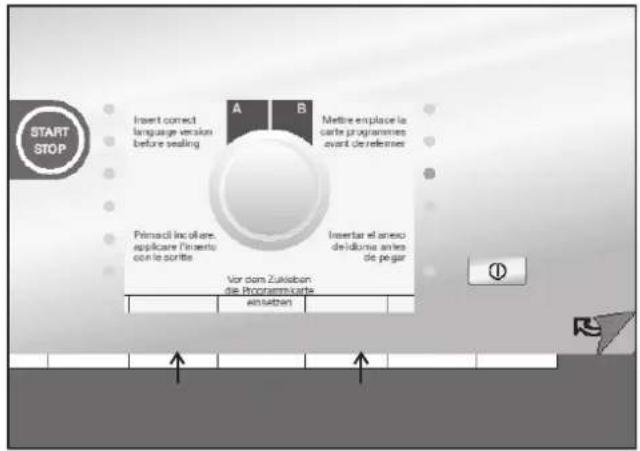

Spracheinleger (Programmwahlfolie) einlegen 22

Kassiergerät 22

Kommunikationsmodul XKM RS232 22

Elektroanschluss. 23

Zuluft / Abluft. 23

Dampfanschluss 23

Gasanschluss 23

Technische Daten 24

Bedeutung der Symbole auf dem Typenschild 25

Erläuterung der Sicherheits- und Warnhinweise an der Maschine

Lesen Sie die Gebrauchsanweisung.

Lesen Sie die Anweisungen z.B. Installationsanweisung.

Vorsicht, heiße Oberflächen.

Vorsicht, Spannung bis 1000 Volt.

Erdung

Lesen Sie bitte die Gebrauchsanweisung, bevor Sie Ihren Trockner in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Trockner.

Werden weitere Personen in die Handhabung des Trockners eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bestimmungsgemäße Verwendung des Trockners

Dieser Trockner darf ausschließlich für das Trocknen von Textilien verwendet werden, die für das maschinelle Trocknen gemäß Pflegeetikett geeignet sind und die in Wasser gewaschen wurden.
Da Brandgefahr besteht, dürfen solche Textilien nicht getrocknet werden (ausgenommen die in den Spezialprogrammen zugelassenen Textilien):

• die Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten.
  – die mit feuergefährlichen Reinigungsmitteln behandelt sind.
• die mit Haarfestiger-, Haarspray- und Nagella-ckentferner- oder ähnlichen Rückständen behaftet sind.
• die öl-, fetthaltige oder sonstige Rückstände aufweisen wie z.B. Küchen-, Kosmetikwäsche.
• die mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind, wie z.B. Mopps, Aufnehmer und Wischlappen.
• beschädigte Textilien mit Füllungen wie z.B. Kissen oder Jacken.

- Textilien, die nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsbekleidung) mit besonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.

Bei diesen kritischen Textilien kann es zu einer Selbstentzündung des Trockengutes kommen. Daher soll nach Beendigung des Trockenprogramms oder Unterbrechung der Stromversorgung, der Trockner rasch entladen werden. Die Installation eines Feuerlöschers in unmittelbarer Nähe ist ratsam.

Die Wäsche darf nicht vor Beendigung des Trockenprogrammes, nicht ohne Abkühlphase, aus dem Trockner entnommen werden.
Heiße Wäsche kann durch Selbstentzündung zu einem Brand führen, wenn sie gelagert oder verpackt wird.
Leeren Sie alle Taschen der Kleidungsstücke, sodass keine entzündlichen Gegenstände wie z. B. Feuerzeuge, Streichhölzer, Kerzen oder Kosmetikartikel in den Trockner gelangen.
Wird der Trockner in einem öffentlich zugänglichen Bereich betrieben, muss der Betreiber die gefahrlose Benutzung des Gerätes sicherstellen.

Technisch elektrische Sicherheit

Der Trockner darf nur vom Miele-Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.
Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.
Der Trockner ist nur dann elektrisch vom Netz getrennt, wenn der Netzstecker gezogen, der Hauptschalter oder die Sicherung (bauseitig) ausgeschaltet ist.
Reparaturen an Elektro- und Gasgeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Der Trockner darf nicht mit Reinigungsmaschinen, die mit FCKW-haltigen Lösungsmitteln arbeiten, in einem Raum betrieben werden. Austretende Dämpfe zersetzen sich bei der Verbrennung zu Salzsäure, wodurch unangenehme Folgeschäden an Wäsche und Maschine hervorgerufen werden. Bei Aufstellung in getrennten Räumen darf kein Luftaustausch erfolgen.
Führen Sie dem Trockner saubere Frischluft und keine mit Chlor-, Fluor- oder anderen Lösungsmittel-Dämpfen durchsetzte Frischluft zu.
Auf der Maschinenrückseite befindet sich die Luft-Ansaugöffnung des Trockners. Diese Ansaugöffnung darf auf keinen Fall verschlossen werden. Den Maschinendeckel des Trockners deshalb nicht mit jeglicher Art von Decken und Tüchern abdecken.
Lagern oder verwenden Sie in der Nähe des Trockners kein Benzin, Petroleum oder sonstige leicht entzündliche Stoffe. Brand- und Explosionsgefahr!
Bei nicht zeit -und fachgerechter Wartung sind Leistungsverluste, Funktionsstörungen und Brandgefahr nicht auszuschließen.

Gerätebenutzung

Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist und für ausreichende Raumbelüftung gesorgt ist.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen den Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Erlauben Sie Kindern nie im, auf oder in der Nähe des Trockners zu spielen oder sogar selbst den Trockner zu bedienen.
▶ Schließen Sie Tür und Flusenraumklappe nach jedem Trocknen. So können Sie vermeiden, dass:
- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
- Kleintiere in den Trockner klettern.
Geräte, bei denen Bedienungselemente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.
▶ Beschädigen, entfernen oder umgehen Sie nicht die Sicherheitseinrichtungen und Bedienungselemente des Trockners.
Benutzen Sie den Trockner nur, wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden oder sich drehenden Maschinenteilen besteht.
Während des Trockenbetriebes entstehen hohe Temperaturen an Schauglas und Rahmen der Fülltür und der Wäsche, wenn sie vorzeitig entnommen wird.
Die Dampfzuleitungsbauteile dürfen wegen Verbrennungsgefahr nicht berührt werden.

Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Greifen Sie niemals in die noch drehende Trommel.
Quetsch- und Schergefahr besteht an den Scharnieren der Fülltür und an der Flusenklappe. Benutzen sie die dafür vorgesehenen Griffe.
Der Bereich zum vollständigen Öffnen der Fülltür darf nicht durch Türen oder bauliche Gegebenheiten beeinträchtigt sein.
▶ Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Brandgefahr!

Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.

Die Flusen verstopfen sonst die Luftwege, Heizung und Abluftleitung.

Eine einwandfreie Funktion des Trockners kann dann nicht mehr gewährleistet werden.

Desinfektions- und Reinigungsmittel enthalten häufig chlorhaltige Verbindungen. Trocknen solche Mittel auf Edelstahl- oder verzinkte Oberflächen an, können die entstehenden Chloride die Oberfläche angreifen und Rost erzeugen. Durch Verwendung chlorfreier Mittel zum Waschen/Desinfizieren, sowie zum Reinigen der Oberflächen, schützen Sie ihr Gerät vor Rostschäden. Lassen Sie sich im Zweifelsfall die Unbedenklichkeit des Mittels durch den Hersteller bestätigen. Versehentlich auf die Edelstahl- oder verzinkte Oberfläche geratene chlorhaltige Mittel mit Wasser abwaschen, danach die Oberfläche mit einem Tuch trockenreiben.
Zur Reinigung des Trockners darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Gasbeheizte Trockner

Im Fehlerfall oder bei der Reinigung und Pflege muss das Gas-Handabsperrventil und die Absperreinrichtung am Gaszähler geschlossen werden.
Achtung! Vor Abschluss der Arbeiten bei Inbetriebnahme, Wartung, Umbau und Reparatur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brennerdüse, auf Dichtigkeit zu überprüfen. Messstutzen am Gasventil und am Brenner sind besonders zu beachten.

Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzuführen.

Vorsichtsmaßnahmen bei Gasgeruch:

• Sofort alle Flammen löschen!
• Sofort alle Fenster und Türen öffnen!
• Sofort die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung schließen!
• Räume in denen sich Gasgeruch bemerkbar macht, nicht mit offenem Licht betreten!
• Kein Streichholz oder Feuerzeug anzünden!
  – Nicht rauchen!
  – Keine elektrischen Funken erzeugen: z.B. durch das Herausziehen von elektrischen Steckern oder das Betätigen von elektrischen Schaltern und Klingeln.
• Das für den Trockner bauseitig installierte Gas-Absperrventil schließen.
• Kann die Ursache des Gasgeruches nicht gefunden werden, obwohl alle Gasarmaturen geschlossen sind, dann ist das zuständige Gas-Versorgungsunternehmen sofort anzurufen.

Benutzung von Zubehör

Zubehrteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Entsorgung des Altgerätes

Sollten Sie einen alten Trockner ausrangieren (zur Verschrottung geben), dann machen Sie den Türverschluss unbrauchbar. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

Bewahren Sie diese Gebrauchsanweisung auf!

Entsorgung der Transportverpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

, Halten Sie Verpackungsmaterialien wie Wickelfolien oder Plastiksäcke von Kindern fern. Erstickungsgefahr.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Bitte sorgen Sie dafür, dass Ihr Altgerät entsprechend den regionalen Entsorgungsvorschriften entsorgt wird.

Miele bietet ein Recyclingsystem an.

Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Ab-transport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Hinweise zum Energiesparen

Lassen Sie die Wäsche in der Waschmaschine mit maximaler Schleuderdrehzahl ausschleudern. So sparen sie beim Trocknen Zeit und Energie.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieersparnis.

Sortieren Sie die Textilien:

- nach Faser/Gewebeart,

- nach gewünschtem Trockengrad,

- nach Restfeuchte.

Nutzen Sie möglichst die angegebene maximale Beladungsmenge. Unterbeladung ist unwirtschaftlich. Überfüllung beeinträchtigt das Trockenergebnis und die Wäscheschonung. Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.

Sorgen Sie für eine ausreichende Raumbelüftung.

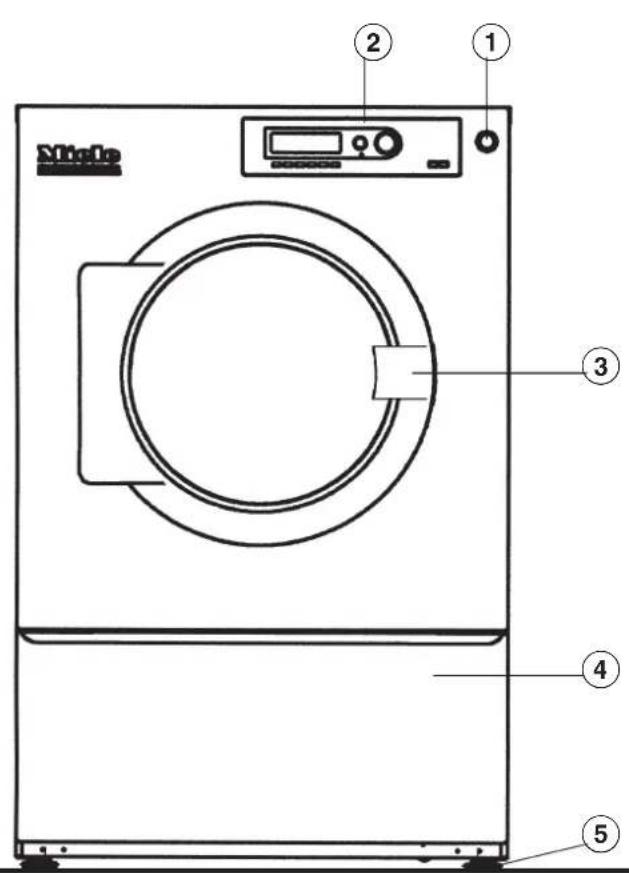

Miolo ① ② ③ ④ ⑤

Betätigung nur bei Gefahr.

Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung der gerändelten Scheibe wieder entriegelt.

Benutzen Sie den Not-Aus-Schalter im normalen Betrieb nicht zum Ausschalten des Trockners!

② Schalterblende

③ Fülltür

Die Fülltür ist durch Ziehen am Türgriff zu öffnen.

④ Flusenraumklappe

Die Flusenraumklappe ist durch Ziehen am Griff zu öffnen.

⑤ Schraubfuß, verstellbar (4 Stück)

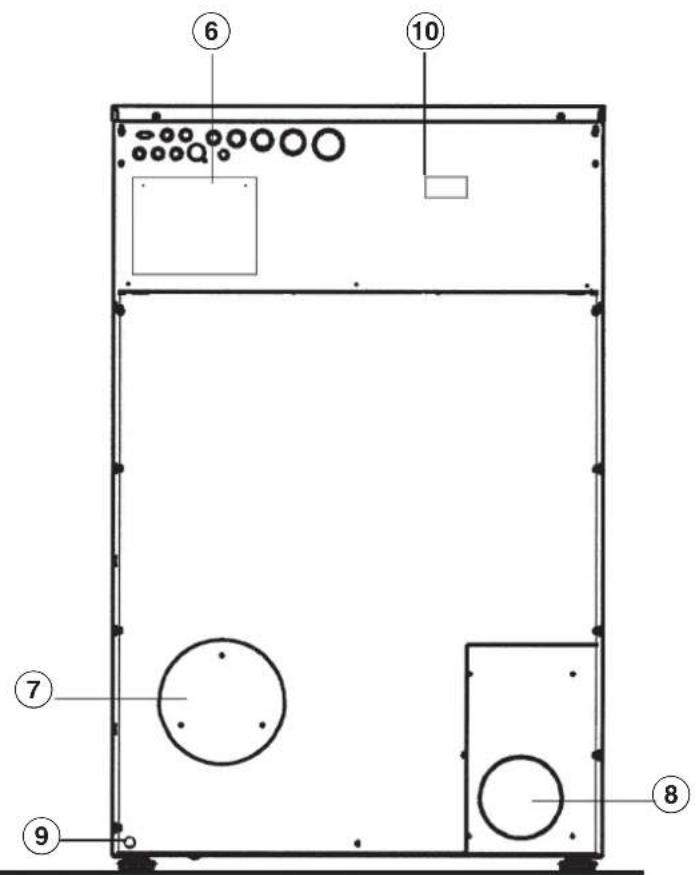

⑥ Elektroanschluss

⑦ Luft-Ansaugöffnung

⑧ Abluftstutzen

⑨ Potentialausgleich

⑩ Kommunikationsschacht

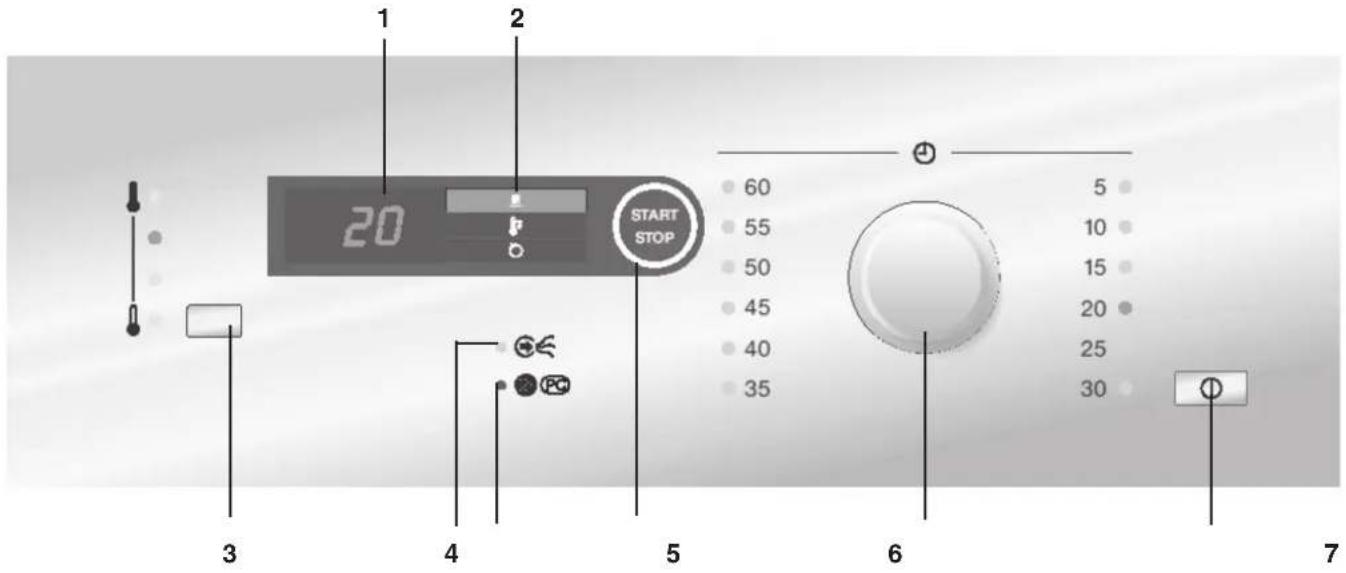

Schalterblende PT 8251, 8331, 8401 Profitronic B Zeitsteuerung

1 2 20 START STOP 60 5 55 50 45 40 35 5 10 15 20 25 30 3 4 5 6 7

1 Segmentanzeige "Zeit"

4 Störungsanzeige "Abluft"

7 Drehwahlschalter "Zeitanwahl"

2 Anzeige "Programmablauf"

5 Störungsanzeige "Flusensieb"

8 Schalter "Ein/Aus"

3 Taste "Temperaturanwahl"

6 Taste "START/STOP"

Schalter ① "Netz-Ein/Aus"

Schaltet die Maschine ein bzw. aus.

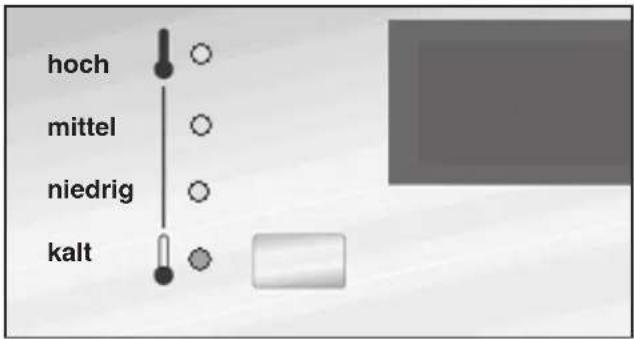

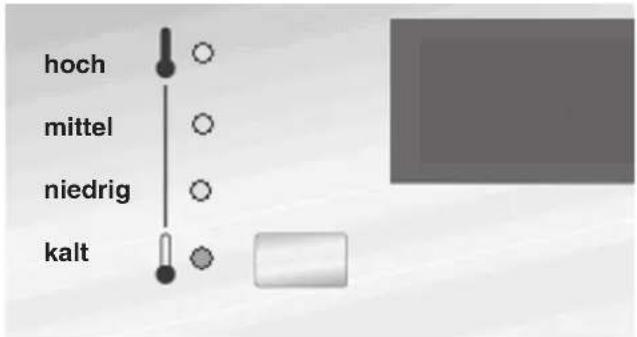

Taste "Temperaturanwahl"

Zum Einstellen der gewünschten Trockentemperatur von kalt, niedrig, mittel, hoch. Entsprechende Leuchtdiode leuchtet auf.

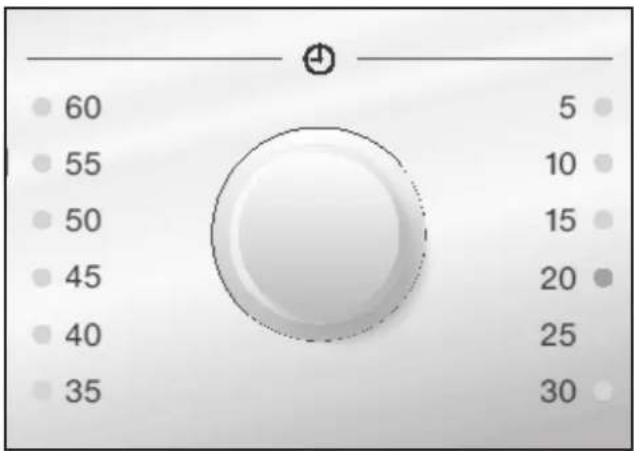

Drehwahlschalter ⏻ "Zeitanwahl"

Für die verschiedenen Textilarten und je nach Weiterbehandlung sind mit dem Zeitwähler Laufzeiten bis zu 60 Minuten wählbar in Stufen von 5 bis 60 Minuten in 5 Minutenschritten. Die entsprechende Leuchtdiode leuchtet auf. Die Zeiteinstellung kann auch während des Trockenvorganges geändert werden.

Taste "START/STOP"

Mit Betätigung wird das Trockenprogramm gestartet bzw. beendet.

Segmentanzeige

Zeigt vor einem Programmstart die eingestellte Trockenzeit in Minuten an.

Nach Programmstart wird die Zeit bis zum Programmende angezeigt.

Zeigt Fehlermeldungen an, siehe Störungshilfen.

Zeigt h "Spitzenlastabschaltung" (Option).

Anzeige "Programmablauf"

Zeigt den Programmablauf in drei Stufen an. Das entsprechende Feld leuchtet gelb.

Trocknen

Abkühlen

Programmende/Knitterschutz

Störungsanzeige ➕ "Abluft prüfen"

Leuchtet auf, bei Störungen in der Abluftführung.

Störungsanzeige ☒ "Flusensieb reinigen"

Leuchtet auf, wenn das Flusensieb gereinigt werden muss.

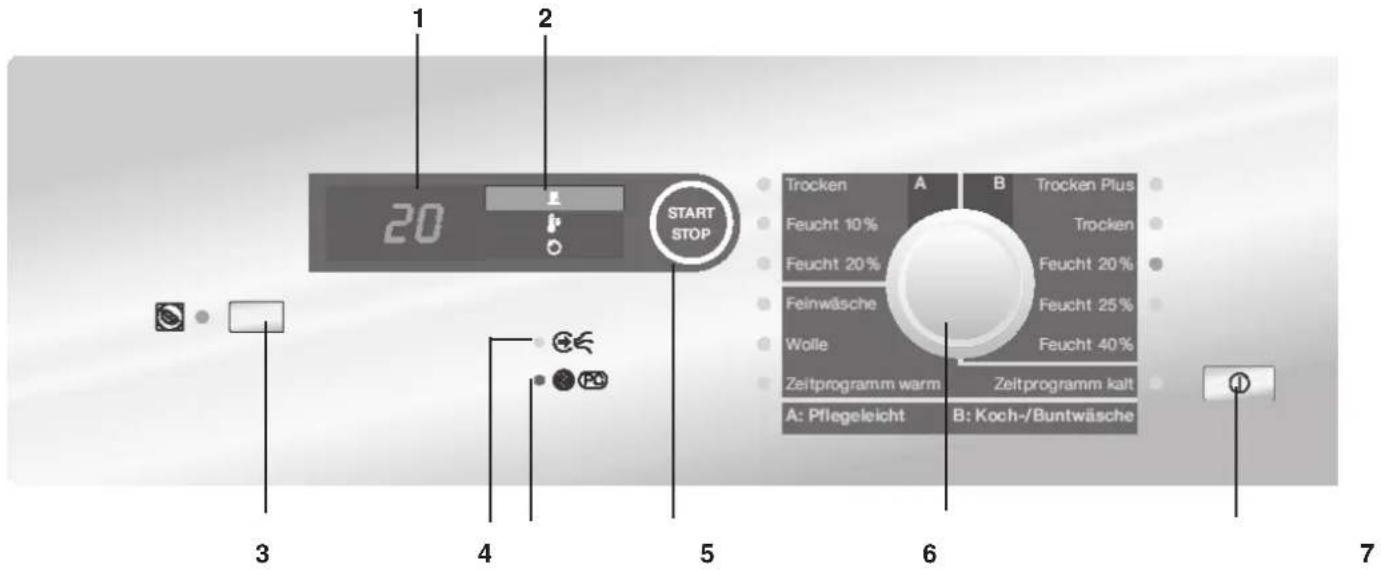

Schalterblende PT 8253, 8333, 8403, 8503, 8803 Profitronic B Plus Restfeuchtesteuerung

1 2 20 START STOP Trocken A B Trocken Plus Feucht 10% Trocken Feucht 20% Feucht 20% Feinwäsche Feucht 25% Wolle Feucht 40% Zeitprogramm warm Zeitprogramm kalt A: Pflegeleicht B: Koch-/Buntwäsche 3 4 5 6 7

1 Segmentanzeige "Restfeuchte"

4 Störungsanzeige "Abluft"

7 Drehwahlschalter "Programmanwahl"

2 Anzeige "Programmablauf"

5 Störungsanzeige "Flusensieb"

8 Schalter "Ein/Aus"

3 Taste "Zusatz-Schonen"

6 Taste "START/STOP"

Schalter ① "Netz-Ein/Aus"

Schaltet die Maschine ein bzw. aus.

Taste 📋 "Zusatz-Schonen"

Zum Absenkung der Trockentemperatur (um ca. 20°C) für empfindliche Textilien (z.B. aus Acryl). Die Leuchtdiode leuchtet auf.

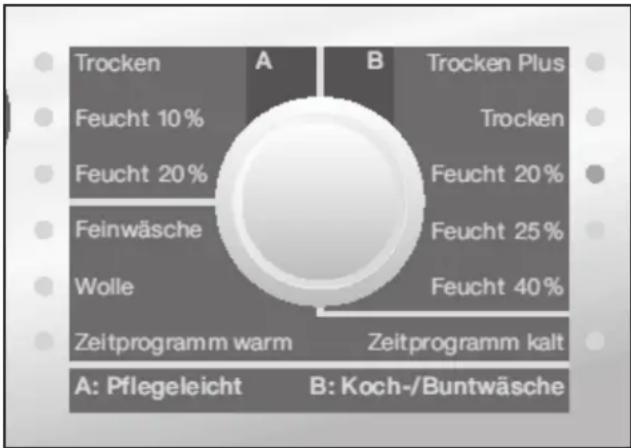

Drehwahlschalter "Programmanwahl"

Mit dem Programmwähler wird das Trockenprogramm gewählt.

A: PflegeleichtTrockenFeucht 10%Feucht 20%	B: Koch-/BuntwäscheTrocken PlusTrockenFeucht 20%
Feinwäsche Feucht 25%	Feucht 40%
Wolle
Zeitprogramm warm Zeitprogramm kalt

Taste "START/STOP"

Mit Betätigung wird das Trockenprogramm gestartet bzw. beendet.

Segmentanzeige

Zeigt vor einem Programmstart die dem Programm zugeordnete Restfeuchte in % an. Nach Programmstart wird die aktuelle Restfeuchte bis zum Programmende angezeigt. Es werden ebenfalls Fehlermeldungen angezeigt, siehe Störungshilfen. Ein h zeigt die Spitzenlastabschaltung (Option) an.

Anzeige "Programmablauf"

Zeigt den Programmablauf in drei Stufen an. Entsprechendes Feld leuchtet gelb.

Trocknen

Abkühlen

Programmende/Knitterschutz

Störungsanzeige ⬆ ⇌ "Abluft prüfen"

Leuchtet auf, -bei Störungen in der Abluftführung.

Störungsanzeige ☉ "Flusensieb reinigen"

Leuchtet auf, wenn das Flusensieb gereinigt werden muss.

Wäsche vorbereiten

Nicht alle Textilien eignen sich zum Trocknen in einem Trockner. Beachten Sie deshalb die Angaben des Textilherstellers im Pflegeetikett.

Die Symbole bedeuten:

q = Trocknen mit normaler Temperatur

r = Trocknen mit niedriger Temperatur

s = nicht maschinell trocknen

Sortieren Sie die Wäsche nach Faser- und Gewebeart. Dadurch erreichen Sie ein gleichmäßiges Trockenergebnis und verhindern Textilschädigungen.

⚠️ Da Brandgefahr besteht, dürfen solche Textilien nicht getrocknet werden (ausgenommen die in den Spezialprogrammen zugelassenen Textilien):
-die Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten
-die mit feuergefährlichen Reinigungsmitteln behandelt sind
-die mit Haarfestiger-, Haarspray- und Nagella- ckentferner- oder ähnlichen Rückständen behaftet sind
-die öl-, fetthaltige oder sonstige Rückstände aufweisen wie z.B. Küchen-, Kosmetikwäsche
-die mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind, wie z.B. Mopps, Aufnehmer und Wischlappen
-beschädigte Textilien mit Füllungen wie z.B. Kissen oder Jacken
-die nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsbekleidung) mit besonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.

Diese Textilien sollten nicht getrocknet werden:

Textilien aus Wolle/Wollgemischen neigen zum Verfilzen. Trocknen Sie diese Textilien nur im Programm "Wolle".

Reine Leinengewebe neigen im Trockner zum "Au- rauhen". Beachten Sie deshalb die Herstellerangaben.

Wichtige Hinweise zum Trocknen:

An Textilien befindliche größere Metallteile (Schnallen, Haken, Ösen, Schließer von Reißverschlüssen usw.) müssen vor dem Trocknen in ein Tuch eingebunden werden. Dieses schützt die Trommel des Trockners vor Beschädigungen (Kratzer und Beulen).

Bei Textilien mit geschlossenem Metallreißverschluss besteht die Gefahr, dass die Abtastelektroden an den Trommelrippen überbrückt werden. Das bewirkt, dass der Trockenvorgang nicht oder erst zu spät beendet wird. Trocknen Sie diese Textilien nur mit geöffnetem Reißverschluss.

Gewirkte Textilien (Trikotwäsche) neigen zum Einlaufen. Übertrocknen verstärkt diesen Effekt. Deshalb sollten Sie für diese Textilien das Programm "Koch/Bunt trocken plus" nicht wählen.

Stärkewäsche kann im Trockner getrocknet werden. Die richtige Feuchtigkeit für das Bügeln oder Mangeln erreichen Sie durch entsprechende Programmwahl.

Sortieren Sie die Wäsche nach dem gewünschten Trockengrad. Ein Sortieren nach Größe ist nicht erforderlich.

Bett- und Kopfkissenbezüge sollten zugeknöpft werden, damit beim Trocknen keine Kleinteile hineingeraten.

Nutzen Sie möglichst die angegebene maximale Beladungsmenge. Unterbeladung ist unwirtschaftlich. Überfüllung beeinträchtigt das Trockenergebnis und die Wäscheschonung.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieersparnis.

©

Temperatur wählen

hoch mittel niedrig kalt

■ Taste "Temperaturanwahl" betätigen und gewünschte Trockentemperatur von kalt, niedrig, mittel, hoch einstellen. Entsprechende Leuchtdiode leuchtet auf.

Koch-/Buntwäsche

zum Trocknen von Baumwoll/ Leinen-Textilien bis Temperatur hoch.

Pflegeleicht

zum Trocknen von Synthetik/Mischgewebe-Textilien bis Temperatur mittel.

Feinwäsche zum Trocknen von synthetischen Fasern, Kunstseide bis Temperatur niedrig.

Zum Durchlüften von Textilien, Temperatur kalt.

Trockenzeit wählen

60 5 55 10 50 15 45 20 40 25 35 30

■ Mit dem Drehwahlschalter ⏻ "Zeitanwahl" die gewünschte Trockenzeit einstellen. Entsprechende Leuchtdiode leuchtet auf.

Die Segmentanzeige zeigt die gewählte Trockenzeit in Minuten an.

■ Taste "START/STOP" eindrücken, das Trockenprogramm läuft ab.

Die Segmentanzeige zeigt die Trockenzeit bis zum Programmende in Minuten an.

Trocknen

Abkühlen

Programmende/Knitterschutz

Die Anzeige "Programmablauf" zeigt den Programmablauf in drei Stufen an. Das entsprechende Feld leuchtet gelb.

Programmende

Das Programmende wird durch Ertönen des Summers gemeldet. In der Segmentanzeige wird "0" anzeigt.

Anschließend erfolgt eine Sicherheitsabkühlung.

Trocknen

Abkühlen

Programmende/Knitterschutz

Wird die Wäsche nach beendetem Programm nicht gleich dem Trockner entnommen, setzt der Knitterschutz-Intervallbetrieb ein.

Die Trommel wird in kurzzeitigen Abständen bewegt, um die Bildung von Liegefalten zu verhindern.

Programm wählen

■ Mit dem Drehwahlschalter "Programmanwahl" das gewünschte Programm einstellen. Entsprechende Leuchtdiode leuchtet auf.

Die Segmentanzeige zeigt die dem Programm zugeordnete Restfeuchte in % an.

Koch-/Buntwäsche

zum Trocknen von Baumwoll/ Leinen-Textilien

- Trocken Plus 0 % Restfeuchte + 10 Min.

- Trocken 0 % Restfeuchte

- Feucht 20 % 20 % Restfeuchte

- Feucht 25 % 25 % Restfeuchte

- Feucht 40 % 40 % Restfeuchte

Pflegeleicht

zum Trocknen von Synthetik/Mischgewebe-Textilien.

- Trocken 0 % Restfeuchte

- Feucht 10 % 10 % Restfeuchte

- Feucht 20 % 20 % Restfeuchte

Feinwäsche 20 % Restfeuchte zum Trocknen von synthetischen Fasern, Kunstseide.

Wolle 5 Minuten Trockenzeit zum Trocknen von maschinenwaschbarer, strapazier- fähiger Wolle u. Wollgemische mit Wollsiegel.

Zeitprogramm warm 20 Minuten Trockenzeit mit hoher Temperatur

Zeitprogramm kalt 15 Minuten Trockenzeit zum Durchlüften von Textilien.

Temperatur absenken

■ Taste "Zusatz-Schonen" betätigen für empfindliche Textilien (z.B. aus Acryl).
■ Taste "START/STOP" eindrücken, das Trockenprogramm läuft ab.

Die Segmentanzeige zeigt die aktuelle Restfeuchte bis zum Programmende an.

Trocknen

Abkühlen

Programmende/Knitterschutz

Die Anzeige "Programmablauf" zeigt den Programmablauf in drei Stufen an, entsprechendes Feld leuchtet gelb.

Programmende

Das Programmende wird durch Ertönen des Summers gemeldet. In der Segmentanzeige wird "0" anzeigt.

Anschließend erfolgt eine Sicherheitsabkühlung.

Trocknen

Abkühlen

Programmende/Knitterschutz

Wird die Wäsche nach beendetem Programm nicht gleich dem Trockner entnommen, setzt der Knitterschutz-Intervallbetrieb ein.

Die Trommel wird in kurzzeitigen Abständen bewegt, um die Bildung von Liegefalten zu verhindern.

Nach Programmende

■ Fülltür öffnen.
■ Wäsche entnehmen.

Keine Wäschestücke in der Trommel lassen. Diese Textilien können sonst beim nächsten Trockenprogramm Schaden durch Übertrocknen nehmen.

Der Wäscheposten darf nicht vor Beendigung des Trockenprogrammes, das heißt, nicht ohne Abkühlphase aus dem Trockner entnommen werden.

Heiße Wäsche kann durch Selbstentzündung zu einem Brand führen, wenn sie gelagert oder verpackt wird.

■ Flusensieb kontrollieren und gegebenenfalls reinigen. Flusenklappe schließen, Stolpergefahr.

Bleibt der Trockner eingeschaltet (Fülltür geschlossen) läuft er aus Sicherheitsgründen im Abstand von 30 Minuten kurz an.

Programmunterbrechung

Das Programm wird durch:

• Betätigen des Schalters ① "Netz-Ein/Aus",
• Öffnen der Fülltür,
• Öffnen der Flusenklappe unterbrochen.

Zur Fortsetzung des Programmes:

Schalter ① "Netz-Ein/Aus" betätigen, Fülltür oder Flusenklappe schließen.

Die Segmentanzeige zeigt blinkend die verbleibende Trockenzeit bzw. Soll-Restfeuchte an und es erfolgt eine Sicherheitsabkühlung.

■ Taste "START/STOP" betätigen oder die Wäsche sofort entnehmen.

Nachlegen oder Entnehmen einzelner Textilien

Die Fülltür kann während des Betriebes geöffnet werden, um Textilstücke nachzulegen oder vorzeitig zu entnehmen.

⚠ Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Greifen Sie niemals in die noch drehende Trommel.

Zur Fortsetzung des Trockenprogrammes:

■ Die Fülltür schließen.

Die Segmentanzeige zeigt blinkend die verbleibende Trockenzeit bzw. Soll-Restfeuchte an.

Das Gebläse kann sich aus Sicherheitsgründen automatisch einschalten, wenn die Temperatur im Trocknerinneren hoch ist.

■ Die Taste "START/STOP" betätigen, das Programm wird fortgesetzt.

Sind keine weiteren Trockenprogramme mehr vorgesehen:

■ Fülltür schließen.
■ Schalter ① "Netz-Ein/Aus" eindrücken, um den Trockner auszuschalten.
■ Hauptschalter ausschalten (bauseitig).
■ Bauseitige Absperrventile für Dampf oder Gas schließen.

Schalterblende PT 8251, 8331 Profitronic B COP (Coin Operation)

1 2 20 START STOP 3 4 5 6 7

1 Segmentanzeige "Zeit"

2 Anzeige "Programmablauf"

3 Taste "Temperaturanwahl"

4 Störungsanzeige "Abluft"

5 Störungsanzeige "Flusensieb"

6 Taste "START/STOP"

7 Schalter "Ein/Aus"

Die Funktion der Zeitanwahl kann vom Kassiergerät C 4065 oder C 4070 oder anderen Kassiersystemen übernommen werden.

■ Schalter ① "Netz-Ein/Aus" betätigen.
■ Wäsche einfüllen und die Fülltür schließen.

Temperatur wählen

hoch mittel niedrig kalt

■ Taste "Temperaturanwahl" betätigen und gewünschte Trockentemperatur von kalt, niedrig, mittel, hoch einstellen. Entsprechende Leuchtdiode leuchtet auf.

kalt Durchlüften von Textilien

niedrig Feinwäsche, synthetischen Fasern, Kunstseide

mittel Pflegeleicht, Synthetik/ Mischgewebe

hoch Koch-/Buntwäsche, Baumwoll/Leinen

■ Geld bzw. Wertmarke einwerfen.
Taste "START/STOP" blinkt.
■ Taste "START/STOP" betätigen.

Ende der Trockenzeit

Trocknen
Abkühlen
	Programmende/Knitterschutz

Nach abgelaufener Trockenzeit blinken die Programmablaufanzeigen "Trocknen" und "Programmen-de". "Abkühlen" leuchtet auf, es beginnt die Abkühl-phase.

■ Wäsche entnehmen (die Wäsche ist noch warm).

Trocknen
Abkühlen
	Programmende/Knitterschutz

Nach der Abkühlphase blinken alle drei Programmablaufanzeigen und der Summer ertönt.

■ Wäsche entnehmen.

Programmunterbrechung durch Öffnen der Fülltür oder Flusenklappe:

■ Fülltür/Flusenklappe schließen und Taste "START/STOP" betätigen.

Eine Kurzgebrauchsanweisung, die als Wandtafel genutzt werden kann, liegt dem Trockner bei.

Verändern einzelner Trockenprogramme durch Umprogrammierung (Änderung der Standard-Optionen)

Einzelne Trockenprogramme lassen sich individuell verändern und somit auf spezielle Wünsche, Gewohnheiten und Verfahren anpassen.

Bei Einsatz eines Kassiergerätes kann keine Umprogrammierung der Standard-Optionen vorgenommen werden.

Voraussetzungen:

• Der Trockner ist mit Schalter "Ein/Aus" ausgeschaltet.
  – Die Tür ist geschlossen.

Einstieg in die Programmierebene:

■ Taste "START/STOP" gedrückt halten und den Trockner mit Schalter "Ein/Aus" einschalten.
■ Taste "START/STOP" solange gedrückt halten, bis die Ringbeleuchtung der Taste nicht mehr blinkt, sondern dauerhaft leuchtet.
■ Taste "START/STOP" loslassen.

- In der Segmentanzeige blinken abwechselnd P und l .

Die Anwahl der Programmierfunktion P 1- P 27 (siehe Funktionen der Kunden-Programmierung) wird durch Drehen des Drehwählers nach rechts ausgeführt.

Die Anwahl der Programmierfunktion P 1- P 27 (siehe Funktionen der Kunden-Programmierung) kann auch durch Drücken der Taste "Temperaturanwahl" (PT 8xx1) bzw. "Zusatz-Schonen" (PT 8xx3) ausgeführt werden.

Die Anwahl der Programmieroption z.B. 0 oder 1 wird mit der Taste "START/STOP" ausgeführt.

Um zu überprüfen, in welcher Programmierfunktion man sich gerade befindet, muss auf die Leuchtdiode "Temperaturanwahl" bei der Zeitsteuerung (Profitronic B und B COP) bzw. auf die Leuchtdiode "Zusatz-Schonen" bei der Restfeuchtesteuerung (Profitronic B Plus) geachtet werden. Ein kurzes Blinken steht für einen Einer-Schritt, ein langes Blinken für einen Zehnerschritt. Beispiele: Für die 5. Programmierfunktion blinkt die Diode fünfmal kurz. Für die 10. Programmierfunktion blinkt die Diode einmal lang. Für die Programmierfunktion 45 blinkt die Diode viermal lang und fünfmal kurz.

Beispiel einer Umprogrammierung PT 8251, 8331, 8401 Profitronic B Zeitsteuerung

P 4 akustische Rückmeldung der Tastenbetätigung ändern (siehe Funktionen der Kunden-Programmierung)

■ Drehwahlschalter "Zeitanwahl" drei Rastungen nach rechts drehen.
- Die Leuchtdiode "Temperaturanwahl" blinkt 4 x kurz.
- In der Segmentanzeige blinken abwechselnd P und O (Werkeinstellung)

Programmieroption 0 aus - 1 ein.

■ Durch Drücken der Taste "START/STOP" wird die Zahl auf 1 umgeschaltet.

Programmierung speichern:

■ Den Trockner mit Schalter "Ein/Aus" ausschalten.

Beispiel einer Umprogrammierung PT 8253, 8333, 8403, 8503, 8803 Profitronic B Plus Restfeuchtesteuerung

P 2 Summer Programmende ändern (siehe Funktionen der Kunden-Programmierung)

■ Drehwahlschalter "Programmanwahl" eine Rastung nach rechts drehen.
- Die Leuchtdiode "Zusatz-Schonen" blinkt 2 x kurz.
- In der Segmentanzeige blinken abwechselnd P und I .

Programmieroption 0 aus - 1 ein.

■ Durch Drücken der Taste "START/STOP" wird die Zahl auf 0 umgeschaltet.

Programmierung speichern:

■ Den Trockner mit Schalter "Ein/Aus" ausschalten.

Funktionen der Kunden-Programmierung

Nr.	Programmierfunktion Standard Programmieroption
P 1	Summerlautstärke	1	0 = leise 1 = laut
P 2	Summer Programmende	1	0 = aus 1 = ein
P 3	Memory Funktion	1	0 = aus 1 = ein
P 4	Akustische Rückmeldung der Tastenbetätigung	0	0 = aus 1 = ein
P 5*	Leitwerteinstellung	0	0 = normal 1 = niedrig
P 6	Gebläse u. Heizung in Pausenzeiten	1	0 = aus 1 = ein
P 7	KB u. Zeitprogr. kalt/warm Reversieren ein (0 bis 99 Sek.)	87	0 = 0 Sek. 99 = 99 Sek.
P 8	KB u. Zeitprogr. kalt/warm Reversieren aus (3 bis 99 Sek.)	3	3 = 3 Sek. 99 = 99 Sek.
P 9	Pflegeleicht Reversieren ein (0 bis 99 Sek.)	87	0 = 0 Sek. 99 = 99 Sek.
P 10	Pflegeleicht Reversieren aus (3 bis 99 Sek.)	3	3 = 3 Sek. 99 = 99 Sek.
P 11	Wolle Zeit (1 bis 99 Min.)	5	1 = 1 Min. 99 = 99 Min.
P 12	Wolleprogramm Reversieren ein (0 bis 99 Sek.)	20	0 = 0 Sek. 99 = 99 Sek.
P 13	Wolle Reversieren aus (3 bis 99 Sek.)	10	3 = 3 Sek. 99 = 99 Sek.
P 14	Feinwäsche Reversieren ein (0 bis 99 Sek.)	27	0 = 0 Sek. 99 = 99 Sek.
P 15	Feinwäsche Reversieren aus (3 bis 99 Sek.)	3	3 = 3 Sek. 99 = 99 Sek.
P 16	Zeitprogramm kalt (1 bis 99 Min.)	15	1 = 1 Min. 99 = 99 Min.
P 17	Zeitprogramm warm (1 bis 99 Min.)	20	1 = 1 Min. 99 = 99 Min.
P 19*	Restfeuchte für Programm 1	1	1 = -2 % 2 = -4 % 0 = 0 %
P 20*	Restfeuchte für Programm 2	1	1 = 0 % 2 = -2 % 0 = 2 %
P 21*	Restfeuchte für Programm 3	1	1 = 20% 2 = 18% 0 = 22%
P 22*	Restfeuchte für Programm 4	1	1 = 25% 2 = 23% 0 = 27%
P 23*	Restfeuchte für Programm 5	1	1 = 40% 2 = 38% 0 = 42%
P 24*	Restfeuchte für Programm 9	1	1 = 20% 2 = 18% 0 = 22%
P 25*	Restfeuchte für Programm 10	1	1 = 20% 2 = 18% 0 = 22%
P 26*	Restfeuchte für Programm 11	1	1 = 10 % 2 = 8 % 0 = 12 %
P 27*	Restfeuchte für Programm 12	1	1 = 0 % 2 = -2 % 0 = 2 %
P 45	Temperaturstufe für COP-Ausführung(Die Einstellung wird nach Netz-Ein angeboten. Diese kann dann über die Taste Temperaturwahl verändert werden.)	2	0 = kalt, 1 = niedrig, 2 = mittel, 3 = hoch

* (nur Profitronic B Plus Steuerung PT 8xx3)

Fehlermeldungen

Anzeige Ursache	Abhilfe
	Überdruck in der Abluftleitung. Undichtigkeiten in der Luftführung.	Abluftleitung kontrollieren. Kundendienst
	Flusensiebverstopfung Flusensieb reinigen.
	Funktionsstörung des Gasbrenners.	Taste "START/STOP" betätigen.

Weitere Meldungen

SpitzenlastabschaltungDer Trockner läuft ohne Heizung weiter, die Restzeit wird angehalten.

Ist die Spitzenlastabschaltung aufgehoben, wird das Programm fortgesetzt.

Bei Störungen benachrichtigen Sie bitte den Miele-Kundendienst.

Der Kundendienst benötigt Modell, Seriennummer (SN) und Materialnummer (M.-Nr.).

Diese Daten befinden sich auf dem Typenschild:

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Bei geöffneter Fülltür oben im Türring, oder oben an der Maschinenrückseite.

Flusensieb

⚠ Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Brandgefahr!

Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.

Die Flusen verstopfen sonst die Luftwege, Heizung und Abluftleitung.

Eine einwandfreie Funktion des Trockners kann dann nicht mehr gewährleistet werden.

Ein Flusensieb fängt anfallende Flusen auf. Das Flusensieb ist täglich mindestens 1 mal zu reinigen und bei Anzeige ⬆.

Bei hohem Flusenanfall sollte das Flusensieb, je nach Flusenanfall, mehrmals am Tag gereinigt werden.

Das Flusensieb zur Reinigung nicht entfernen. Es ist darauf zu achten, dass das Flusensieb nicht beschädigt wird.

■ Flusenraumklappe öffnen.

■ Die Flusen auf dem Sieb von Hand abstreifen (keine spitzen oder scharfkantigen Gegenstände benutzen).

Trockner

Vor Beginn der Reinigung oder Wartung ist der Trockner über den Hauptschalter (bauseitig) auszuschalten.

Zusätzlich muss beim gasbeheizten Trockner das Gas-Handabsperrventil und die Absperreinrichtung am Gaszähler geschlossen werden, beim dampfbeheizten Trockner muss das Dampfabsperrventil geschlossen werden.

⚠️ Zur Reinigung des Trockners darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

■ Trocknergehäuse, Schalterblende und Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch reinigen und anschließend trockenreiben.

■ Nach dem Trocknen von Stärkewäsche sollte die Trommel mit einem weichen feuchten Tuch ausgewischt werden.

Reinigen Sie den Trockner auf keinen Fall mit einem Scheuermittel.

Prüfen Sie die Dichtung und den Verschluss der Fülltür und der Flusenraumklappe.

Auf der Maschinenrückseite befindet sich die Luft-Ansaugöffnung des Trockners. Diese Ansaugöffnung darf auf keinen Fall verschlossen werden. Den Maschinendeckel des Trockners deshalb nicht mit jeglicher Art von Decken und Tüchern abdecken.

Die Umgebung des Trockners, insbesondere der Bereich der Luftansaugung muss frei von Flusen gehalten werden, damit diese nicht angesaugt werden können. Angesaugte Flusen setzen sich im Trockner fest und führen zu Funktionsstörungen.

Auf Flusenablagerungen zu kontrollieren und, wenn nötig, zu reinigen sind jährlich einmal durch den Miele-Kundendienst:

- Brenner und Brennerraum (bei Gasheizung), Heizregister und Heizschacht (bei Elektroheizung)

- der gesamte Innenraum des Trockners

– Lüfterflügel des Abluftgebläses

⚠️ Bei nicht zeit -und fachgerechter Wartung sind Leistungsverluste, Funktionsstörungen und Brandgefahr nicht auszuschließen.

Der Trockner darf nur vom Miele-Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.

Dieses Gerät muss in Übereinstimmung mit den geltenden Regeln installiert werden und darf nur in einem ausreichend belüfteten Raum benutzt werden. Lesen sie die Anleitungen vor dem Installieren und Benutzen dieses Gerätes.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf.

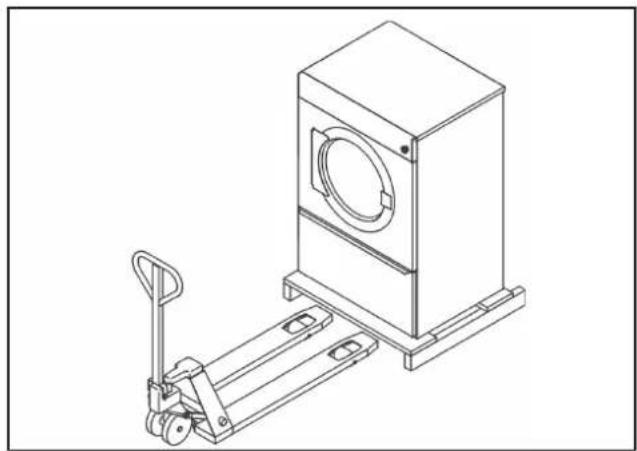

Der Trockner darf nicht ohne Transportpalette sportiert werden.

Am zukünftigen Standort den Trockner mit geeignetem Hebegeschirr von der Transportpalette heben.

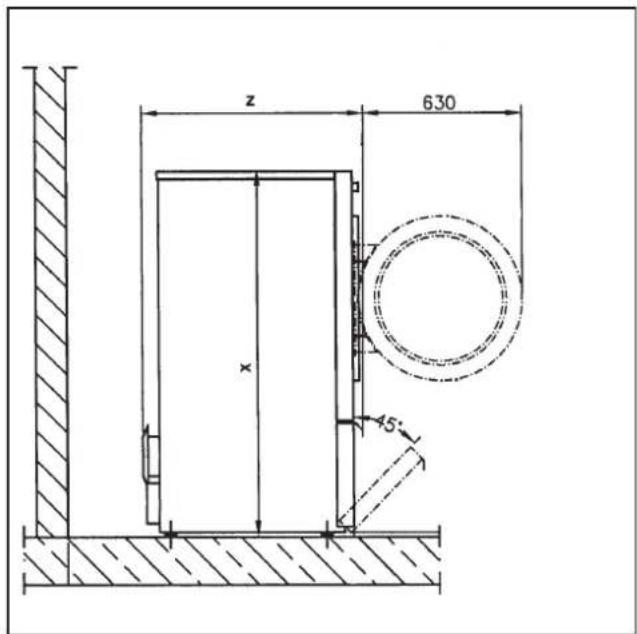

Um dem Kundendienst eine spätere Wartung zu erleichtern, dürfen die angegebenen Mindestmaße und der Wandabstand nicht unterschritten werden.

500 y >17 180°

z 630 x 45°

	PT 825x, 833x, 840x	PT 850x, 880x
x	1400 mm 1640 mm
y	906 mm 1206 mm
z	852 / 1035 / 1164 mm	1018 / 1384 mm

Ausrichten

Ein Fundament ist für den Trockner nicht erforderlich. Unebenheiten des Bodens sind jedoch auszugleichen.

Für einen einwandfreien Lauf ist es wichtig, dass der Trockner waagerecht aufgestellt wird.

Den Trockner durch Verstellen der Schraubfüße A waagerecht ausrichten.

Nach dem Ausrichten müssen die Scheiben B mit einem Schraubendreher zum Bodenblech festgezogen werden.

Sockelaufstellung

Sockelaufstellung ist auf Betonsockel möglich.

⚠️ Bei Aufstellung auf einem bauseitig vorhandenen Sockel muss der Trockner durch Spannlaschen gesichert werden. Sonst besteht die Gefahr, dass der Trockner vom Sockel fällt.

■ Sichern Sie die beiden vorderen Füße des Trockners mit den mitgelieferten Spannlaschen.

■ Beachten Sie die beiliegende Montageanweisung.

Spracheinleger (Programmwahlfolie) einlegen

START STOP Insert correct language version before sealing A B Mettre enplace la carte programmes avant de referies Primaci incluiere, applicare l'insertu con le soffre Insertar el anexo de idioma antes de pegar Vor dom Zukisban die Programmarte Einbetten

Schutzfolie auf der Schalterblende abziehen.

Den unteren Bereich der Schalterblendenfolie unter dem Programm-Drehwahlschalter vorsichtig etwas aufklappen.

Den Spracheinleger hineinschieben und ausrichten. Den untenliegenden Trennstreifen abziehen und die Schalterblendenfolie unten andrücken.

Minderung des Geräuschpegels

Der Trockner ist mit einem Abluftgebläse ausgerüstet, das während des Betriebes einen gewissen Geräuschpegel verursacht.

Eine Minderung dieses Geräuschpegels ist durch Anbau eines Schalldämpfers (im Miele-Zubehör erhältlich) an den Abluftstutzen des Trockners möglich (siehe Installationanweisung).

Kassiergerät

Alle COP-Varianten sind mit einem Anschluss für ein Kassiergerät ausgerüstet.

Entleeren Sie den Münzkasten täglich. Es verhindert eine Anhäufung von Münzen bzw. Wertmarken im Münzkasten, was letztlich zu einer Betriebsstörung führt.

Kommunikationsmodul XKM RS232

Das Kommunikationsmodul ermöglicht den Anschluss eines PC's (Personal Computers) an die Maschine über eine serielle Schnittstelle.

Der Schacht für das Kommunikationsmodul befindet sich auf der Rückseite des Trockners.

Ein entsprechendes Editorprogramm erhalten Sie über Ihr Vertriebszentrum oder Miele-Fachhändler.

Elektroanschluss

Die elektrische Ausrüstung der Trockner entspricht den Normen IEC 335-1 und IEC 335-2-11.

Den Elektroanschluss darf nur ein zugelassener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B. - VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zuständigen Elektrizitätswerkes vornehmen.

Beachten Sie den beiliegenden Schaltplan.

Der Trockner darf nur an die auf dem Typenschild angegebene Spannung und Frequenz angeschlossen werden.

Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm. Dazu gehören z.B. LS-Schalter, Sicherungen und Schütze (VDE 0660).

Die Steckverbindung oder Trennvorrichtung muss je- derzeit zugänglich sein.

Wird das Gerät vom Netz getrennt, muss die Trennvorrichtung abschließbar sein oder die Trennstelle muss jederzeit zu überwachen sein.

Nach erfolgtem Anschluss ist die Drehrichtung des Gebläserads zu kontrollieren. Es muss im Uhrzeigersinn drehen. Dreht es gegen den Uhrzeigersinn sind zwei Phasen an der Netzklemme zu tauschen.

Potentialausgleich

Ein Potentialausgleich ist bei einem Ableitstrom >10 mA durchzuführen.

Zuluft / Abluft

Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist und für ausreichende Raumbelüftung gesorgt ist. Siehe beiliegende Installationsanweisung.

Dampfanschluss

Den Dampfanschluss darf nur ein zugelassener Installateur vornehmen.

Beachten Sie bitte die beiliegende Installationsanweisung, sie ist wichtig für den Dampfanschluss.

Das Dampfventil und der Kondensatabscheider sind im Miele-Fachhandel oder Miele-Kundendienst erhältlich.

Gasanschluss

Den Gasanschluss darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen. Siehe beiliegende Installationsanweisung.

Anschluss von Nullleiter (N) und Phasenleiter (L) entsprechend der Bezeichnung der Netzklemme vornehmen, nicht vertauschen.

Aufgrund einer zu geringen Durchflussmenge ist die Verwendung einer Gassteckdose bei der angegebenen Heizleistung nicht zulässig.

Die Gasheizung ist werkseitig entsprechend der gast- echnischen Angaben auf der Maschine (siehe Aufkle- ber Maschinenrückseite) eingestellt.

Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinentyp, Maschinennummer, sowie die Gasfamilie, Gasgruppe, Gasanschlussdruck und Aufstellungsland angeben). Beachten Sie die Installationsanweisung. Diese Umstellung darf nur von einem zugelassenen Fachmann vorgenommen werden.

⚠️ Reparaturen an gasbeheizten Maschinen nicht selbst durchführen! Schäden dürfen nur durch Fachleute behoben werden. Wenden Sie sich bitte umgehend an den Miele-Kundendienst oder an einen autorisierten Fachhändler.

Nach erfolgter Aufstellung des Trockners sind unbedingt alle demontierten Außenverkleidungs- teile wieder zu montieren.

	PT 825X EL/G	PT 833X EL/G	PT 840X EL/G/D	PT 850X EL/G/D	PT 880X EL/G/D
Höhe in mm 1400 1400 1400 1640 1640
Breite in mm 906 906 906 1206 1206
Tiefe in mm 852 1035 1164 1018 1384
Tiefe bei geöffneter Tür in mm	1456 1639 1768	1622 1988
Gewicht in kg	148/149,5	164,5/167,5	190,5/188,5/215,5	238/238,5/265	286/280/318
Trommelinhalt in I 250 325 400 500 800
Max. Beladungsmenge kg (Trockenwäsche)	13 16 20 25 40
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Erteilte Prüfzeichen siehe Typenschild
Max. Bodenbelastung im Betriebszustand in N	1636/1651	1857/1886	2136/2143/2408	2703/2708/2968	3394/3335/3708
Normanwendung zur Produktsicherheit			IEC 335-1, IEC 335-2-11
Schalldruckpegel in dB (A), EN ISO 11204			< 70
Schallleistungspegel in dB (A), EN ISO 9614-2			< 80

Model		1			15 16	17			IBN
SN:		2
Art.-Nr.		3
Mat.-Nr.		4			18 -14	19	=		Total	Total
○	5					○
○						○
○						○
○						○
		6			20
M		7
					21
8		∅K→	9		Qn(Hi)22
			10
		Vol./G	11		IP X4 23CE
		E kin	12
		0→D	13/ min
		14→D→D0 1/min

Model
SN:	/ 00000000
Art.-Nr.		Mat -Nr.
IBN

1 Modell
2 Seriennummer
3 Artikelnummer
4 Materialnummer
5 Spannung/Frequenz
6 Steuersicherung
7 Antriebsmotor
8 Trommeldaten
9 Trommeldurchmesser/Trommeltiefe
10 Schleuderdrehzahl
11 Trommelinhalt/Wäschetrockengewicht
12 Kinetische Energie
13 Hochlaufzeit
14 Bremszeit
15 Heizung
16 Bezeichnung/Baujahr
17 Inbetriebnahmedatum
18 Elektroheizung
19 Sicherung (bauseitig)
20 Dampfheizung indirekt
21 Dampfheizung direkt
22 Gasheizung
23 Feld für Prüfzeichen/Kennzeichen

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele-professional.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1 – 5071 Wals bei Salzburg

Telefon 050 800 - 0 - Telefax 050 800 - 81 219

Miele im Internet: www.miele-professional.at

E-Mail: [e-mail]

Verkauf: Telefon 050 800 - 81 420 - Telefax 050 800 - 81 429

E-Mail: [e-mail]

Service Telefon 050 800 - 390

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Telefon [phone] Zentrale

Telefon [phone] – Telefax 056 417 24 69

Miele Service Professional 0 800 551 670

E-Mail: [e-mail]

Internet: http://www.miele-professional.ch

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu
