BEDIENUNGSANLEITUNG PT 8505 MIELE

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 7

Maschinenbeschreibung 8

Funktion der Bedienungselemente....9

Funktionsweise des Displays 10

Trocknen 11

Wäsche vorbereiten 11

Trocknen 12

Vor der ersten Inbetriebnahme....12

Maschine einschalten und Wäsche einfüllen 12

Programm wählen....12

Schonen 14

Programm als Favorit speichern....14

Timer 15

Programmablauf ändern 16

Kassiergerät 16

Laufendes Programm umwählen 16

Laufendes Programm abbrechen....16

Wäsche nachlegen oder entnehmen 16

Netzunterbrechung....16

Restzeit 16

Spitzenlastabschaltung (Option) 16

Programmübersicht 17

Sonderprogramme 24

Menü Einstellungen / Betreiberebene 25

Einstellungen zur Änderung von Standardwerten 25

Menü Einstellungen öffnen 25

Menü Einstellungen über die Betreiberebene öffnen 25

Sprache 26

Betreiberebene 26

Favoritenprogramme 26

Logo 29

Reinigung und Pflege 31

Flusensieb....31

Trockner 31

Kundendienst 32

Reparaturen 32

Optische Schnittstelle PC 32

Nachkaufbares Zubehör 32

Aufstellen und Anschließen 33

Ausrichten....34

Sockelaufstellung 34

Kassiergerät 34

Kommunikationsmodul XKM RS232 34

Elektroanschluss....35

Zuluft / Abluft. 35

Dampfanschluss 35

Gasanschluss 35

Technische Daten 36

Kurz-Gebrauchsanweisung PT 8255 / 8335 / 8405 / 8505 / 8805....37

Erläuterung der Sicherheits- und Warnhinweise an der Maschine

Lesen Sie die Gebrauchsanweisung.

Lesen Sie die Anweisungen z.B. Installationsanweisung.

Vorsicht, heiße Oberflächen.

Vorsicht, Spannung bis 1000 Volt.

Erdung

Lesen Sie bitte die Gebrauchsanweisung, bevor Sie Ihren Trockner in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Trockner.

Werden weitere Personen in die Handhabung des Trockners eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bestimmungsgemäße Verwendung des Trockners

Dieser Trockner darf ausschließlich für das Trocknen von Textilien verwendet werden, die für das maschinelle Trocknen gemäß Pflegeetikett geeignet sind und die in Wasser gewaschen wurden.
Da Brandgefahr besteht, dürfen solche Textilien nicht getrocknet werden (ausgenommen die in den Spezialprogrammen zugelassenen Textilien):

• die Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten.
  – die mit feuergefährlichen Reinigungsmitteln behandelt sind.
• die mit Haarfestiger-, Haarspray- und Nagella-ckentferner- oder ähnlichen Rückständen behaftet sind.
• die öl-, fetthaltige oder sonstige Rückstände aufweisen wie z.B. Küchen-, Kosmetikwäsche.
• die mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind, wie z.B. Mopps, Aufnehmer und Wischlappen.
• beschädigte Textilien mit Füllungen wie z.B. Kissen oder Jacken.

- Textilien, die nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsbekleidung) mit besonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.

Bei diesen kritischen Textilien kann es zu einer Selbstentzündung des Trockengutes kommen. Daher soll nach Beendigung des Trockenprogramms oder Unterbrechung der Stromversorgung, der Trockner rasch entladen werden. Die Installation eines Feuerlöschers in unmittelbarer Nähe ist ratsam.

Die Wäsche darf nicht vor Beendigung des Trockenprogrammes, nicht ohne Abkühlphase, aus dem Trockner entnommen werden.
Heiße Wäsche kann durch Selbstentzündung zu einem Brand führen, wenn sie gelagert oder verpackt wird.
Leeren Sie alle Taschen der Kleidungsstücke, sodass keine entzündlichen Gegenstände wie z. B. Feuerzeuge, Streichhölzer, Kerzen oder Kosmetikartikel in den Trockner gelangen.
Wird der Trockner in einem öffentlich zugänglichen Bereich betrieben, muss der Betreiber die gefahrlose Benutzung des Gerätes sicherstellen.

Technisch elektrische Sicherheit

Der Trockner darf nur vom Miele-Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.
Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.
Der Trockner ist nur dann elektrisch vom Netz getrennt, wenn der Netzstecker gezogen, der Hauptschalter oder die Sicherung (bauseitig) ausgeschaltet ist.
Reparaturen an Elektro- und Gasgeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Der Trockner darf nicht mit Reinigungsmaschinen, die mit FCKW-haltigen Lösungsmitteln arbeiten, in einem Raum betrieben werden. Austretende Dämpfe zersetzen sich bei der Verbrennung zu Salzsäure, wodurch unangenehme Folgeschäden an Wäsche und Maschine hervorgerufen werden. Bei Aufstellung in getrennten Räumen darf kein Luftaustausch erfolgen.
Führen Sie dem Trockner saubere Frischluft und keine mit Chlor-, Fluor- oder anderen Lösungsmittel-Dämpfen durchsetzte Frischluft zu.
Auf der Maschinenrückseite befindet sich die Luft-Ansaugöffnung des Trockners. Diese Ansaugöffnung darf auf keinen Fall verschlossen werden. Den Maschinendeckel des Trockners deshalb nicht mit jeglicher Art von Decken und Tüchern abdecken.
Lagern oder verwenden Sie in der Nähe des Trockners kein Benzin, Petroleum oder sonstige leicht entzündliche Stoffe. Brand- und Explosionsgefahr!
Bei nicht zeit -und fachgerechter Wartung sind Leistungsverluste, Funktionsstörungen und Brandgefahr nicht auszuschließen.

Gerätebenutzung

Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist und für ausreichende Raumbelüftung gesorgt ist.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen den Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Erlauben Sie Kindern nie im, auf oder in der Nähe des Trockners zu spielen oder sogar selbst den Trockner zu bedienen.
▶ Schließen Sie Tür und Flusenraumklappe nach jedem Trocknen. So können Sie vermeiden, dass:
- Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
- Kleintiere in den Trockner klettern.
Geräte, bei denen Bedienungselemente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.
▶ Beschädigen, entfernen oder umgehen Sie nicht die Sicherheitseinrichtungen und Bedienungselemente des Trockners.
Benutzen Sie den Trockner nur, wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden oder sich drehenden Maschinenteilen besteht.
Während des Trockenbetriebes entstehen hohe Temperaturen an Schauglas und Rahmen der Fülltür und der Wäsche, wenn sie vorzeitig entnommen wird.
Die Dampfzuleitungsbauteile dürfen wegen Verbrennungsgefahr nicht berührt werden.

Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Greifen Sie niemals in die noch drehende Trommel.
Quetsch- und Schergefahr besteht an den Scharnieren der Fülltür und an der Flusenklappe. Benutzen sie die dafür vorgesehenen Griffe.
Der Bereich zum vollständigen Öffnen der Fülltür darf nicht durch Türen oder bauliche Gegebenheiten beeinträchtigt sein.
▶ Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Brandgefahr!

Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.

Die Flusen verstopfen sonst die Luftwege, Heizung und Abluftleitung.

Eine einwandfreie Funktion des Trockners kann dann nicht mehr gewährleistet werden.

Desinfektions- und Reinigungsmittel enthalten häufig chlorhaltige Verbindungen. Trocknen solche Mittel auf Edelstahl- oder verzinkte Oberflächen an, können die entstehenden Chloride die Oberfläche angreifen und Rost erzeugen. Durch Verwendung chlorfreier Mittel zum Waschen/Desinfizieren, sowie zum Reinigen der Oberflächen, schützen Sie ihr Gerät vor Rostschäden. Lassen Sie sich im Zweifelsfall die Unbedenklichkeit des Mittels durch den Hersteller bestätigen. Versehentlich auf die Edelstahl- oder verzinkte Oberfläche geratene chlorhaltige Mittel mit Wasser abwaschen, danach die Oberfläche mit einem Tuch trockenreiben.
Zur Reinigung des Trockners darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Gasbeheizte Trockner

Im Fehlerfall oder bei der Reinigung und Pflege muss das Gas-Handabsperrventil und die Absperreinrichtung am Gaszähler geschlossen werden.
Achtung! Vor Abschluss der Arbeiten bei Inbetriebnahme, Wartung, Umbau und Reparatur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brennerdüse, auf Dichtigkeit zu überprüfen. Messstutzen am Gasventil und am Brenner sind besonders zu beachten.

Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzuführen.

Vorsichtsmaßnahmen bei Gasgeruch:

• Sofort alle Flammen löschen!
• Sofort alle Fenster und Türen öffnen!
• Sofort die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung schließen!
• Räume in denen sich Gasgeruch bemerkbar macht, nicht mit offenem Licht betreten!
• Kein Streichholz oder Feuerzeug anzünden!
  – Nicht rauchen!
  – Keine elektrischen Funken erzeugen: z.B. durch das Herausziehen von elektrischen Steckern oder das Betätigen von elektrischen Schaltern und Klingeln.
• Das für den Trockner bauseitig installierte Gas-Absperrventil schließen.
• Kann die Ursache des Gasgeruches nicht gefunden werden, obwohl alle Gasarmaturen geschlossen sind, dann ist das zuständige Gas-Versorgungsunternehmen sofort anzurufen.

Benutzung von Zubehör

Zubehrteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Entsorgung des Altgerätes

Sollten Sie einen alten Trockner ausrangieren (zur Verschrottung geben), dann machen Sie den Türverschluss unbrauchbar. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

Bewahren Sie diese Gebrauchsanweisung auf!

Entsorgung der Transportverpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Halten Sie Verpackungsmaterialien wie Wickelfolien oder Plastiksäcke von Kindern fern. Erstickungsgefahr.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Bitte sorgen Sie dafür, dass Ihr Altgerät entsprechend den regionalen Entsorgungsvorschriften entsorgt wird.

Miele bietet ein Recyclingsystem an.

Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Ab-transport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Hinweise zum Energiesparen

Lassen Sie die Wäsche in der Waschmaschine mit maximaler Schleuderdrehzahl ausschleudern. So sparen sie beim Trocknen Zeit und Energie.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieersparnis.

Sortieren Sie die Textilien:

- nach Faser/Gewebeart,

- nach gewünschtem Trockengrad,

- nach Restfeuchte.

Nutzen Sie möglichst die angegebene maximale Beladungsmenge. Unterbeladung ist unwirtschaftlich. Überfüllung beeinträchtigt das Trockenergebnis und die Wäscheschonung. Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.

Sorgen Sie für eine ausreichende Raumbelüftung.

Betätigung nur bei Gefahr.

Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung der gerändelten Scheibe wieder entriegelt.

Benutzen Sie den Not-Aus-Schalter im normalen Betrieb nicht zum Ausschalten des Trockners!

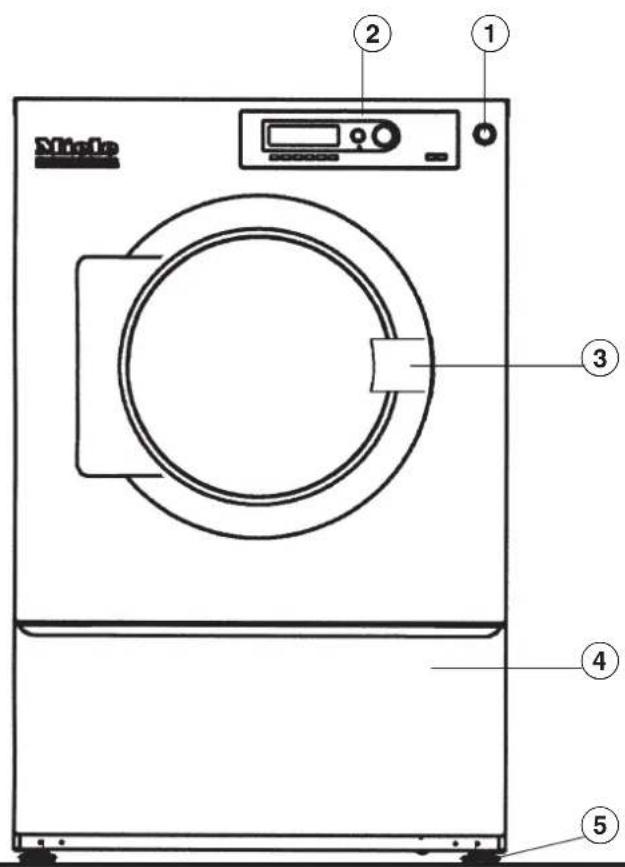

② Schalterblende

③ Fülltür

Die Fülltür ist durch Ziehen am Türgriff zu öffnen.

④ Flusenraumklappe

Die Flusenraumklappe ist durch Ziehen am Griff zu öffnen.

⑤ Schraubfuß, verstellbar (4 Stück)

⑥ Elektroanschluss

⑦ Luft-Ansaugöffnung

⑧ Abluftstutzen

⑨ Potentialausgleich

⑩ Kommunikationsschacht

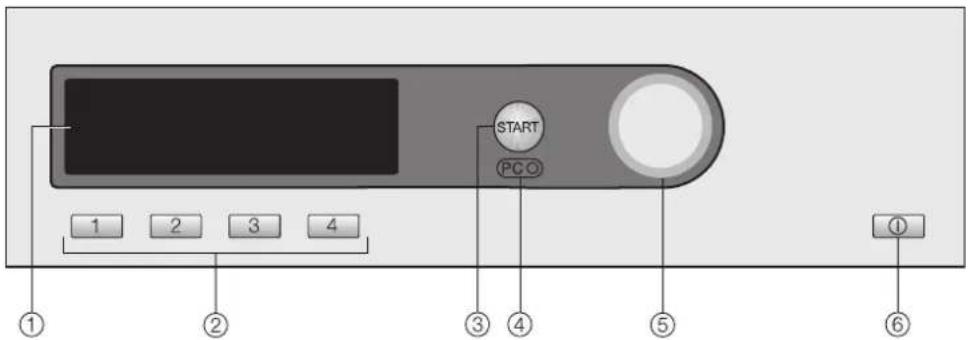

Funktion der Bedienungselemente

START PCO 1 2 3 4 ① ② ③ ④ ⑤ ⑥

① Display

Nähere Erläuterungen befinden sich auf den folgenden Seiten.

② Direktwahltasten

Zur direkten Anwahl eines Programms. Diese Tas- ten können mit den persönlichen Favoriten-Pro- grammen belegt werden.

③ Taste Start

④ Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt.

⑤ Multifunktionswähler

Hiermit werden Menüpunkte ausgewählt (= drehen) und bestätigt (= drücken).

⑥ Ein-Aus-Taste ①

Den Trockner vor der Erstinbetriebnahme richtig aufstellen und anschließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Funktionsweise des Displays

Einstiegsmenü

1 Koch-/Buntwäsche

Programmauswahl ...

2 Pflegeleicht Einstellungen ⚠ ...
3 Feinwäsche
4 Zeitwahl warm 10:00

Im Display erscheint das Einstiegsmenü (mit vier änderbaren Favoritenprogrammen) und Programmauswahl ist markiert.

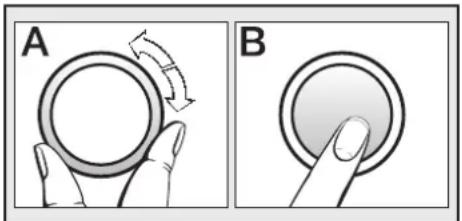

Multifunktionswähler

Drehen des Multifunktionswählers ändert die Position der Markierung im Display.

Drücken des Multifunktionswählers wählt den markierten Menüpunkt aus.

Direktwahltasten

Die vier Programme (Favoriten), die links im Display erscheinen, können Sie durch Drücken der Direkt-wahltasten auswählen.

Die Favoriten können Sie nach Ihren individuellen Anforderungen einrichten (weitere Informationen im Kapitel "Trocknen", Abschnitt "Programm als Favorit speichern").

In den übrigen Menüs dienen die Direktwahltasten anderen Funktionen. In diesen Fällen sehen Sie im Display oberhalb der entsprechenden Direktwahltaste einen Pfeil ▼ mit Funktionsbezeichnung der Taste.

Möglichkeiten zur Programmwahl

Es gibt zwei Möglichkeiten ein Programm zu wählen:

- Möglichkeit 1: Wählen Sie das Menü Programmauswahl im Display und bestätigen Sie dieses durch Drücken des Multifunktionswählers.

1 2 3 4

- Möglichkeit 2: Drücken Sie eine der Direktwahltasten 1 2 3 oder 4 und öffnen Sie direkt das Basismenü eines der vier aufgezählten Programme.

Menü Programmauswahl

Programmauswahl

zurück ← Koch-/Buntwäsche

Pflegeleicht

Feinwäsche ▼

Mit dem Multifunktionswähler können Sie alle vorhandenen Programme anwählen. Die Markierung bewegt sich nach oben oder unten je nach Drehrichtung.

Die Pfeile ▼▲ rechts im Display zeigen an, dass weitere Auswahlmöglichkeiten folgen.

Durch Drücken des Multifunktionswählers wird das Basismenü des angewählten Programms geöffnet.

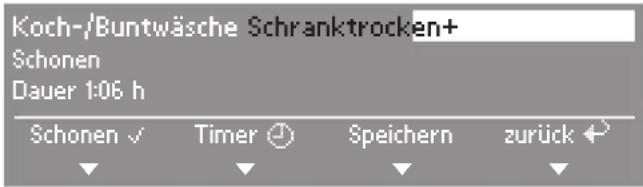

Basismenü eines Trockenprogramms

Koch-/Buntwäsche Schranktrocken Dauer 0:50 h Schonen Timer zurück

■ Durch Drehen des Multifunktionswählers können Sie die "Trockenstufe" oder das "Programm" markieren.
- Die markierte Komponente kann durch Drücken des Multifunktionswählers bestätigt und geändert werden.
- Schonen oder Timer wählen Sie durch Drücken der Direktwahltasten 1 - 2.
- Die Rückkehr in das Einstiegsmenü erfolgt durch Drücken der Direktwahltaste 4.

Alternativ können Sie auch alle Komponenten nur mit dem Multifunktionswähler markieren und bestätigen.

Menü Einstellungen

Im Menü Einstellungen ▶ können Sie die Sprache ändern bzw. einstellen und Anpassungen in der Betreiberebene vornehmen.

Wäsche vorbereiten

Nicht alle Textilien eignen sich zum Trocknen in einem Trockner. Beachten Sie deshalb die Angaben des Textilherstellers im Pflegeetikett.

Die Symbole bedeuten:

☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur
☒ = nicht maschinell trocknen

Sortieren Sie die Wäsche nach Faser- und Gewebeart. Dadurch erreichen Sie ein gleichmäßiges Trockenergebnis und verhindern Textilschädigungen.

Da Brandgefahr besteht, dürfen solche Tex- en nicht getrocknet werden (ausgenommen

die in den Spezialprogrammen zugelassenen Textilien):

-die Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten
-die mit feuergefährlichen Reinigungsmitteln behandelt sind
-die mit Haarfestiger-, Haarspray- und Nagella- ckentferner- oder ähnlichen Rückständen behaftet sind
-die öl-, fetthaltige oder sonstige Rückstände aufweisen wie z.B. Küchen-, Kosmetikwäsche
-die mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind, wie z.B. Mopps, Aufnehmer und Wischlappen
-beschädigte Textilien mit Füllungen wie z.B. Kissen oder Jacken
-die nicht ausreichend gereinigt und mit Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsbekleidung) mit besonderem Schwerpunkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch- und Reinigungsmittelhandel.

Diese Textilien sollten nicht getrocknet werden:

Textilien aus Wolle/Wollgemischen neigen zum Verfilzen. Trocknen Sie diese Textilien nur im Programm "Wolle".

Reine Leinengewebe neigen im Trockner zum "Au- rauhen". Beachten Sie deshalb die Herstellerangaben.

Wichtige Hinweise zum Trocknen:

An Textilien befindliche größere Metallteile (Schnallen, Haken, Ösen, Schließer von Reißverschlüssen usw.) müssen vor dem Trocknen in ein Tuch eingebunden werden. Dieses schützt die Trommel des Trockners vor Beschädigungen (Kratzer und Beulen).

Bei Textilien mit geschlossenem Metallreißverschluss besteht die Gefahr, dass die Abtastelektroden an den Trommelrippen überbrückt werden. Das bewirkt, dass der Trockenvorgang nicht oder erst zu spät beendet wird. Trocknen Sie diese Textilien nur mit geöffnetem Reißverschluss.

Gewirkte Textilien (Trikotwäsche) neigen zum Einlaufen. Übertrocknen verstärkt diesen Effekt. Deshalb sollten Sie für diese Textilien das Programm "Koch/Bunt trocken plus" nicht wählen.

Stärkewäsche kann im Trockner getrocknet werden. Die richtige Feuchtigkeit für das Bügeln oder Mangeln erreichen Sie durch entsprechende Programmwahl.

Sortieren Sie die Wäsche nach dem gewünschten Trockengrad. Ein Sortieren nach Größe ist nicht erforderlich.

Bett- und Kopfkissenbezüge sollten zugeknöpft werden, damit beim Trocknen keine Kleinteile hineingeraten.

Nutzen Sie möglichst die angegebene maximale Beladungsmenge. Unterbeladung ist unwirtschaftlich. Überfüllung beeinträchtigt das Trockenergebnis und die Wäscheschonung.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieersparnis.

Der Trockner darf nur vom Werk-Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.

Vor der ersten Inbetriebnahme

Bevor Sie den Trockner mit Wäsche beladen, sollten Sie das Innere der Trommel mit einem weichen, trockenen Tuch reinigen.

Maschine einschalten und Wäsche einfüllen

■ Bauseitige Absperrventile für Gas oder Dampf öffnen.
■ Hauptschalter einschalten (bauseitig).
■ Drücken Sie zum Einschalten die Taste Ein-Aus ① hinein.

Programmübersicht

- diese finden Sie im Kapitel "Programmübersicht".

Programm wählen

Einstiegsmenü

1 Koch-/Buntwäsche	Programmauswahl ...
2 Pflegeleicht Einstellungen	...
3 Feinwäsche
4 Zeitwahl warm 10:00

■ Drücken Sie die Direktwahltaste 1.

Basismenü

Koch-/Buntwäsche Schranktrocken
Dauer 0:50 h
Schonen	Timer	zurück

■ Wählen Sie durch Drehen des Multifunktionswählers die zu ändernde Komponente: Programm (Koch-/Buntwäsche) oder die Trockenstufe (Schranktrocken) und bestätigen Sie die Auswahl durch Drücken des Multifunktionswählers.

Je nach Auswahl erscheint eine der folgenden Displayanzeigen:

• Programm wählen

Programmauswahl

zurück ↩Koch-/BuntwäschePflegeleichtWolle ▼

Wählen Sie mit dem Multifunktionswähler das gewünschte Programm und bestätigen Sie dieses. Das Basismenü erscheint wieder.

■ Fülltür öffnen.

■ Wäsche einfüllen.

Legen Sie die vorsortierte Wäsche gut aufgelockert in die Trommel.

Es dürfen keine Wasch-Dosierbehälter oder ähnliches in der Wäsche sein!

Wäsche-Füllgewichte (Trockenwäsche)

PT
8255 83	35 8405 85	505 8805
Trommelinhalt in Liter
250 325	400 500	800
Koch/Buntwäsche
10-13 kg	13-16 kg	16-20 kg	20-25 kg	32-40 kg
Pflegeleicht
5,0 kg	6,6 kg	8,0 kg	10 kg	16 kg
Wolle
4,0 kg	5,2 kg	6,4 kg	8,0 kg	10,8 kg
Fein/Synthetik
2,0 kg	2,6 kg	3,2 kg	4,0 kg	6,4 kg
Zeitwahl
10-13 kg	13-16 kg	16-20 kg	20-25 kg	32-40 kg

Keine Wäschestücke beim Schließen der Fülltür einklemmen. Schäden an den Textilien sind sonst die Folge.

■ Fülltür schließen.

Sobald ein Programm gestartet werden kann, blinkt die Taste Start.

■ Drücken Sie die Taste Start, die Taste Start leuchtet.

Programmdauer / Restzeitprognose

Bei Programmwahl wird die voraussichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu betrachten.

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unterschiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungsschwankungen im Elektronetz.

Deshalb passt sich die lernfähige Elektronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während des Trocknens überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

©

Hinweis: Erfolgt in den Untermenüs innerhalb ca. 20 Sekunden keine Anwahl, wechselt die Menüdarstellung automatisch in das Basismenü zurück.

– Trockenstufenprogramme

Koch-/Buntwäsche Schranktrocken+

Trockenstufe von

Mangelfeucht - Extratrocken

■ Wählen Sie mit dem Multifunktionswähler die gewünschte Trockenstufe und bestätigen Sie diese.
- Das Display zeigt an, welcher Trockenstufen-Bereich bei jedem einzelnen Programm wählbar ist.

– Programme mit Zeitwahl

Zeitwahl warm 0:20 h
10:00	Ende:	10:20
	Dauer:	0:20 h

■ Sie können die Dauer* mit dem Multifunktionswähler verlängern oder verkürzen.

Parallel wird die Uhrzeit des Programmendes angezeigt.

*Bei Münzerbetrieb wird die maximale Dauer in den Steuerungsvarianten WS- KW-Tasten Zeit ext./int. in der Kundendienstprogrammierung festgelegt.

- übrige Programme

Bei den übrigen Programmen sind Trockenstufe bzw. Dauer fest voreingestellt und nicht änderbar.

Schonen

Wählen Sie Schonen für alle empfindlichen oder pfle - geleichten Textilien mit dem Pflegesymbol ☐ (z. B. aus Acryl).

• Empfindliche Textilien werden mit niedriger Temperatur getrocknet.
• Verlängerte Programmdauer.
  ■ Drücken Sie die Direktwahltaste 1 Schonen.

Programm als Favorit speichern

Der Trockner bietet Ihnen die Möglichkeit, die vier am meisten gebrauchten Programme über die Direktwahltasten anzuwählen. Dazu muss die Option Speichern über das Menü Einstellungen/Betreiber - ebene zugeschaltet sein.

Koch-/Buntwäsche Schranktrocken+ Schonen Dauer 1:06 h Schonen √ Timer ⏻ Speichern zurück ↙ ▼ ▼ ▼ ▼ ▼

■ Drücken Sie die Direktwahltaste 3 Speichern.

Direktwahltaste wählen

Koch-/Buntwäsche Schranktrocken+ bisher: Koch-/Buntwäsche Schranktr. Extras: keine Speichern auf: 1 2 3 4 zurück ↩

■ Wählen Sie mit dem Multifunktionswähler die gewünschte Nummer für den Favoriten und bestätigen Sie diese. Der Favorit ist jetzt mit Ihren Einstellungen gespeichert und erscheint im Einstiegsmenü.

Zum Einrichten weiterer Favoriten wiederholen Sie diesen Vorgang. Legen Sie die weiteren Favoriten auf den verbleibenden Direktwahltasten ab.

Mit dem Timer können Sie - abhängig von der Einstellung Startvorwahl - die Uhrzeit des Programmendes, des Programmanfangs oder eine Zeit bis zum Start wählen.

Untermenü Timer öffnen

Koch-/Buntwäsche Schranktrocken+ Schonen Dauer 1:06 h Schonen √ Timer ⏻ Speichern zurück ↙

■ Öffnen Sie mit der Direktwahltaste 2 Timer das Untermenü Timer.

Verzögerungszeit wählen

Koch-/Buntwäsche Schranktrocken+ Schonen 10:00 Startzeit: 10:00 Ende: 11:06

■ Wählen Sie mit dem Multifunktionswähler die gewünschte Zeiteingabe (in 30-Minutenschritten) und bestätigen Sie.

Die Zeit für Start und Ende wird jeweils um 30 Minuten verschoben. Die maximale Zeitverschiebung für den automatischen Programmstart beträgt 24 Stunden.

Timer starten

■ Drücken Sie die Taste Start.

Der Timer zählt im Minutentakt bis zum Programmstart herunter. Die Trommel dreht sich stündlich kurz (Knitterreduzierung), wenn diese Zeit länger als 1 h ist.

Timer abbrechen

■ Drücken Sie die Direktwahltaste 4 (Abbruch).

■ Sie können das Programm starten.

©

Gewerbe

(Werkeinstellung)

Koch-/Buntwäsche max. Belademenge		(kg, Trockengewicht)
trocken plus, trocken 0 % Restfeuchte		PT 8255 10-13PT 8335 13-16PT 8405 16-20PT 8505 20-25PT 8805 32-40
Textilien	– Ein- und mehrlagige Textilien aus Baumwolle.– Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Bi-ber-/Frottierbettwäsche, Säuglingswäsche.– Berufskleidung, Jacken, Decken, Schürzen, Frottier-/Leinentücher, Bett-wäsche, Handtücher, Badetücher, Kochfeste Tischwäsche oder Kittel.
Hinweis	– Trocken plus für unterschiedliche, mehrlagige und besonders dicke Texti-lien wählen.– Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Trocken plus trocknen - sie können einlaufen.
Schonen	– Wählen bei Textilien mit dem Pflegesymbol ☑.
feucht 20 % Restfeuchte, feucht 25 % Restfeuchte, feucht 40 % Restfeuchte
Textilien	– Textilien aus Baumwoll- oder Leinengewebe.– Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	– Mangelwäsche (40 % Restf.) bis zum Mangeln aufrollen, damit sie feucht bleibt.
Schonen	– Wählen bei Textilien mit dem Pflegesymbol ☑.
Pflegeleicht
trocken 0 % Restfeuchte, feucht 10 % Restfeuchte, feucht 20 % Restfeuchte		PT 8255 5,0PT 8335 6,6PT 8405 8,0PT 8505 10PT 8805 16
Textilien	– Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.– Berufskleidung, Kittel, Pullover, Kleider, Hosen, Tischwäsche
Schonen	Wählen bei Textilien mit dem Pflegesymbol ☑.
Wolle
Textilien	– Wolltextilien.	PT 8255 4,0PT 8335 5,2PT 8405 6,4PT 8505 8,0PT 8805 12,8
Hinweis	– Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.– Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Zeitwahl warm (20-60 min)
Textilien	– Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit un-gleichmäßig trocknen.– Jacken, Kissen und voluminöse Textilien.– Trocknen einzelner Wäschestücke.– Badetücher, Badekleidung, Spültücher.	PT 8255 10-13PT 8335 13-16PT 8405 16-20PT 8505 20-25PT 8805 32-40
Hinweis	– Schonen wählen bei Textilien mit dem Pflegesymbol ☑.– Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Schonen	Wählen bei Textilien mit dem Pflegesymbol ☑.
Zeitwahl kalt (15-120 min)
Textilien	– Alle Textilien, die durchlüftet werden sollen.

Grundprogramme

Koch-/Buntwäsche max. Belademenge		(kg, Trockengewicht)
Extratrocken, Schranktrocken+, Schranktrocken		PT 8255 10-13PT 8335 13-16PT 8405 16-20PT 8505 20-25PT 8805 32-40
Textilien	Ein- und mehrlagige Textilien aus Baumwolle.- Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Bi-ber-/Frottierbettwäsche, Säuglingswäsche.- Berufskleidung, Jacken, Decken, Schürzen, Frottier-/Leinentücher, Bettwä-sche, Handtücher, Badetücher, Kochfeste Tischwäsche oder Kittel.
Hinweis	- Extratrocken für unterschiedliche, mehrlagige und besonders dicke Texti-lien wählen.- Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Ex-tratrocken trocknen - sie können einlaufen.
Schonen	Wählen bei Textilien mit dem Pflegesymbol ☑.
Bügelfeucht ♂, Bügelfeucht ♂, Mangelfeucht
Textilien	- Textilien aus Baumwoll- oder Leinengewebe.- Tischwäsche, Bettwäsche, gestärkte Wäsche.
Hinweis	- Mangelwäsche bis zum Mangeln aufrollen, damit sie feucht bleibt.
Schonen	Wählen bei Textilien mit dem Pflegesymbol ☑.
Pflegeleicht
Schranktrocken+, Schranktrocken, Bügelfeucht ♂		PT 8255 5,0PT 8335 6,6PT 8405 8,0PT 8505 10PT 8805 16
Textilien	- Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.- Berufskleidung, Kittel, Pullover, Kleider, Hosen, Tischwäsche
Schonen	Wählen bei Textilien mit dem Pflegesymbol ☑.
Feinwäsche
Schranktrocken+, Schranktrocken, Bügelfeucht ♂		PT 8255 2,0PT 8335 2,6PT 8405 3,2PT 8505 4,0PT 8805 6,4
Textilien	- Empfindliche Textilien aus Synthetik, Baumwolle oder Mischgeweben.- Feine Pullover, Kleider, Hosen, Kittel, Tischdecken, Oberhemden, Blusen.- Dessous und Textilien mit Applikationen.
Hinweis	- Geringe Knitterbildung.
Frottierwäsche
Schranktrocken+ PT 8255 10-13		PT 8335 13-16PT 8405 16-20PT 8505 20-25PT 8805 32-40
Textilien	- Große Mengen ein- und mehrlagiger Frottierwäsche.- Handtücher, Badetücher, Badeschals, Bademäntel, Waschlappen, Frottier-bettwäsche.
Jeans
Schranktrocken, Bügelfeucht ♂		PT 8255 5,0PT 8335 6,6PT 8405 8,0PT 8505 10PT 8805 16
Textilien	- Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.
Oberhemden
Schranktrocken, Bügelfeucht ♂
Textilien	- Hemden und Hemdblusen.
Glätten max. Belademenge		(kg, Trockengewicht)
Textilien	- Baumwoll- oder Leinengewebe.- Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik.Baumwollhosen, Anoraks, Hemden.	PT 8255 5,0PT 8335 6,6PT 8405 8,0PT 8505 10PT 8805 16
Hinweis	- Programm zur Reduzierung von Knittern nach vorherigem Schleudern im Waschautomaten.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Finish Wolle		PT 8255 4,0PT 8335 5,2PT 8405 6,4PT 8505 8,0PT 8805 12,8
Textilien	- Wolltextilien.
Hinweis	- Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Finish Seide
Textilien	- Seide-Textilien, z.B. Blusen, Hemden.
Hinweis	- Programm zum Reduzieren von Knitterfalten.- Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.
Outdoor
Schranktrocken, Bügelfeucht		PT 8255 5 - 6,6PT 8335 6,6 - 9PT 8405 8 - 10PT 8505 10 - 13PT 8805 16 - 20
Textilien	- Outdoor-Bekleidung aus trocknergeeignetem Material.
Lüften warm (15-120 min)
Textilien	- Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit un-gleichmäßig trocknen.- Jacken, Kissen und voluminöse Textilien.- Trocknen einzelner Wäschestücke.- Badetücher, Badekleidung, Spültücher.	PT 8255 10-13PT 8335 13-16PT 8405 16-20PT 8505 20-25PT 8805 32-40
Hinweis	- Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren fest, welche Zeit am besten geeignet ist.
Schonen	Wählen bei Textilien mit dem Pflegesymbol ☐.
Lüften kalt (10-120 min)
Textilien	- Alle Textilien, die durchlüftet werden sollen.
Imprägnieren
Schranktrocken		PT 8255 5 - 6,6PT 8335 6,6 - 9PT 8405 8 - 10PT 8505 10 - 13PT 8805 16 - 20
Textilien	- Zum trocknen trocknergeeigneter Textilien, wie z.B. Mikrofaser, Ski- und Outdoor-Bekleidung, feine dichte Baumwolle (Popelin), Tischdecken.
Hinweis	- Dieses Programm beinhaltet eine zusätzliche Fixierungsphase für die Im-prägnierung.- Imprägnierte Textilien dürfen ausschließlich nur mit Imprägniermittel mit dem Hinweis "geeignet für Membrantextilien" behandelt sein. Diese Mittel basieren auf fluorchemischen Verbindungen.- Brandgefahr! Keine Textilien trocknen, die mit paraffinhaltigem Mittel imprä-gniert wurden!
Reaktivierung
Schranktrocken
Textilien	- Outdoor-Bekleidung aus trocknergeeignetem Material.
Hinweis	- Zum Auffrischen einer bereits auf dem Textil vorhandene Imprägnierung.Fasern werden aufgerichtet, sodass die Wasserabweisung verbessert wird.

Haushalt

Automatic max. Belademenge		(kg, Trockengewicht)
Schranktrocken+, Schranktrocken, Bügelfeucht		PT 8255 5,0PT 8335 6,6PT 8405 8,0PT 8505 10PT 8805 16
Textilien	– Beladungsmix aus Textilien für die Programme Koch-/Buntwäsche und Pflegeleicht.

Betten

Federbetten		max. Belademenge (Trockenge-wicht)Es sind zirka Angaben und variieren je nach Größe und Dicke der Betten.
Produkte	- Feder- oder Daunenbetten.	PT 8255 1 Bett oder 2 KissenPT 8335 3 Kissen oder1 Kissen + 1 BettPT 8405 4 Kissen oder2 Kissen + 1 Bett oder2 BettenPT 8505 5 Kissen oder3 Kissen + 1 Bett oder2 BettenPT 8805 8 Kissen oder3 Kissen + 3 Betten oder4 Betten
Synthetikbetten
Produkte	- Synthetikbetten und Synthetikkopfkissen.
Naturhaarbetten
Produkte	- Naturhaarbetten und Decken.

Gebäudereiniger

Es besteht Brandgefahr bei nicht ausreichend gereinigten und mit Rückständen (Wachs oder Chemikalien) behafteten Produkten!

Waschen Sie besonders stark verschmutzte Produkte gründlich: Genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Mopp max. Belademenge		(kg, Trockengewicht)
Schranktrocken+, Schranktrocken, Bügelfeucht		PT 8255 10PT 8335 13PT 8405 16PT 8505 20PT 8805 32
Produkte	- Baumwollmopps.
Microfasermopp
Schranktrocken+, Schranktrocken, Bügelfeucht
Produkte	- Microfasermopps.
Tücher
Schranktrocken+, Schranktrocken, Bügelfeucht		PT 8255 5,6PT 8335 7PT 8405 8,6PT 8505 11PT 8805 17,6
Produkte	- Microfasertücher, Staubtücher.

Feuerwehr

Atemschutzmasken max. Belademenge		(Stck., Trockengewicht)
Produkte	- Atemschutzmasken mit Kopfspinne.	max. Halter / MaskenPT 8255 4 / 8PT 8335 4 / 12PT 8405 4 / 16PT 8505 4 / 12PT 8805 4 / 16
Hinweis	- Atemschutzmasken dürfen nur dann getrocknet werden, wenn diese mit speziellen Halterungen (nachkaufbares Zubehör) in der Trommel arretiert werden.
Schutzkleidung
Schranktrocken+, Schranktrocken, Bügelfeucht		PT 8255 ca. 1 - 2 Anzüge (1 Jacke + 2 Hosen oder 2 Jacken)PT 8335 ca. 2 Anzüge (oder 3 Jacken)PT 8405 ca. 3 AnzügePT 8505 ca. 3 - 4 AnzügePT 8805 ca. 6 Anzüge
Produkte	- Schutzanzüge (z.B. Nomex ^ -Feuerwehranzüge), Overalls, Jacken, Hosen.
Hinweis	- Für ein optimiertes Trocknungsergebnis Produkte auf links drehen.
Schutzkl. imprägnieren
Schranktrocken
Produkte	- Schutzanzüge (z.B. Nomex ^ -Feuerwehranzüge), Overalls, Jacken, Hosen.	PT 8255 5 - 6,6 kgPT 8335 6,6 - 9 kgPT 8405 8 - 10 kgPT 8505 10 - 13 kgPT 8805 16 - 20 kg
Hinweis	- Dieses Programm beinhaltet eine zusätzliche Fixierungsphase für die Imprägnierung.- Imprägnierte Textilien dürfen ausschließlich nur mit Imprägniermittel mit dem Hinweis "geeignet für Membrantextilien" behandelt sein. Diese Mittel basieren auf fluorchemischen Verbindungen.- Brandgefahr! Keine Textilien trocknen, die mit paraffinhaltigem Mittel imprägniert wurden!

Textilreiniger

WetCare sensitiv max. Belademenge		(kg, Trockengewicht)
Produkte	- Nicht waschbare Oberbekleidung.	PT 8255 ca. 4 - 5PT 8335 ca. 5 - 6 , 6PT 8405 ca. 6,6 - 8PT 8505 ca. 8 - 1 0PT 8805 ca. 16 - 21
Hinweis	- Es wird kurz angetrocknet und aufgelockert.
WetCare Seide
Produkte	- Nicht waschbare, knitterempfindliche Oberbekleidung.	PT 8255 ca. 4 - 5PT 8335 ca. 5 - 6 , 6PT 8405 ca. 6,6 - 8PT 8505 ca. 8 - 1 0PT 8805 ca. 13 - 16
Hinweis	- Es wird Mangelfeucht+ angetrocknet.
WetCare intensiv
Produkte	- Waschbare Oberbekleidung.	PT 8255 ca. 5 - 6 , 6PT 8335 ca. 6,6 - 9PT 8405 ca. 8 - 1 1PT 8505 ca. 10 - 13PT 8805 ca. 16 - 21
Hinweis	- Es wird Schranktrocken getrocknet.

Reitstall

⚠ Zum Schutz der Produkte und der Trocknertrommel müssen Metall-Schnallen, Ösen und Haken entfernt werden. Ist das nicht möglich, dann sind diese mit geeigneten Schutzbeuteln (nachkaufbares Zubehör) abzudecken.

		Typ Beladung (Stck.)
Pferdedecken Satteldecken Sommerdecken Winterdecken
Produkte	- Pferdedecke, Satteldecke, Gamaschen, Glocken, Bandagen, Textilhalfter.	PT 8255	7 2 1
Hinweis	- Es wird Schranktrocken getrocknet.	PT 8335	9	2 - 3	1 - 2
Pferdedecken Wolle		PT 8405	11	2 - 3	1 - 2
Produkte	- Pferdedecke mit hohem Wollanteil.	PT 8505	12 3 2
Hinweis	- Es wird kurz angetrocknet und aufgelockert.- Nach Programmende entnehmen und an der Luft trocknen lassen.	PT 8805	18 4 - 5 3

Sonderprogramme

Sie können 5 Sonderprogramme individuell zusammenstellen und mit frei wählbaren Programmnamen belegen. Tragen Sie diese in die Tabelle ein.

Beispiel: Dry+
Restfeuchteprogramm
- Endrestfeuchte:	-6 %
- Nachtrocknungszeit:	30 min
- Temp. Prozessluft:	60°C
- Trommel-Haupt.:	300 sec.
- Trommel-Rev.:	300 sec.

Beladung: maximal 8 kg*

* Gewicht der Trockenwäsche

Hinweis

Die 5 Sonderprogramme sind werkseitig vorprogrammiert: Siehe Kapitel "Menü Einstellungen / Betreiberebene".

Einstellungen zur Änderung von Standardwerten

Mit den Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen.

Je nach Programmierzustand kann das Menü Einstellungen/Betreiberebene durch einen Code vor unerwünschtem Zugriff verriegelt werden (ausgenommen Sprache ▶)

Menü Einstellungen öffnen

1 Koch-/Buntwäsche Programmauswahl ... 2 Pflegeleicht Einstellungen ▶ ... 3 Feinwäsche 4 Zeitwahl warm 10:00

■ Wählen Sie im Einstiegsmenü Einstellungen und bestätigen Sie dieses mit dem Multifunktionswähler.

Einstellungen wählen

Einstellungen zurück Sprache Betreiberebene

■ Wählen Sie die zu ändernde Einstellung und bestätigen Sie diese.

Die geänderte Spracheinstellung ist nur für das aktuelle Programm gültig. Nach Ende des Programms springt das Display auf die im Menü Einstellungen/Betreiberebene fest eingestellte Sprache zurück.

Erfolgt nach dem Einstellen einer neuen Sprache innerhalb von ca. 15 Sekunden keine weitere Eingabe, springt das Display auf die voreingestellte Sprache zurück.

Menü Einstellungen beenden

Wählen Sie zurück und bestätigen Sie dieses. Das Display wechselt zum Einstiegsmenü.

Menü Einstellungen über die Betreiberebene öffnen

Das Menü Einstellungen kann vor unerwünschtem Zugriff verriegelt werden (ausgenommen Sprache ☐). Es ist durch einen Code über die Betreiberebene zu öffnen.

Einstellungen zurück Betreiberebene Zugang über Code Code ändern

■ Wählen Sie Zugang über Code und bestätigen Sie.

Code eingeben

Geben Sie den Code 0 0 0 ein (Werkeinstellung). Bei dreimaliger falscher Codeeingabe erfolgt für 1 Stunde eine Sperrung des Zugangs zur Betreiberebene!

0 - - Code eingeben

■ Drehen Sie den Multifunktionswähler bis die erste Ziffer erscheint. Bestätigen Sie die Ziffer.
■ Wiederholen Sie den Vorgang bis alle drei Ziffern eingegeben sind.

Nach der letzten Ziffer müssen Sie bestätigen:

0 0 0 Code bestätigen OK zurück ←

■ Bestätigen Sie den Code.
■ Die Betreiberebene ist geöffnet.

1 Koch-/Buntwäsche Programmauswahl ...

Einstellungen | ...

2 Pflegeleicht
3 Feinwäsche
4 Zeitwahl warm 10:00

■ Wählen Sie im Einstiegsmenü Einstellungen und bestätigen Sie dieses mit dem Multifunktionswähler.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Einstellungen wählen

Einstellungen zurück

Sprache

Knitterschutz

Summer ▼

■ Wählen Sie die zu ändernde Einstellung und bestätigen Sie diese. Über das Untermenü Sprache können Sie die angezeigte Sprache wählen.
■ Wählen Sie die gewünschte Sprache und bestätigen Sie diese.

Sprachen sortieren

Sie können einstellen, in welcher Reihenfolge die ersten 4 Sprachen im Display erscheinen, wenn Sie die Option international oder international 4 Sprachen in der Einstellung Spracheinstieg gewählt haben.

■ Wählen Sie den Platz der Sprache, der getauscht werden soll.
■ Wählen und bestätigen Sie die neue Sprache.

Spracheinstieg

Sie können wählen, ob vor dem Einstiegsmenü und nach Ende eines Programms ein zusätzliches Willkommensmenü erscheint, das Sie zur Auswahl einer Sprache auffordert.

Sie haben drei Optionen zur Auswahl:

- national (Werkeinstellung)

kein zusätzlicher Willkommensbildschirm.

- international

Willkommensmenü erscheint; es muss zunächst eine Sprache gewählt werden. Es stehen alle Sprachen zur Auswahl. Beachten Sie die Einstellung Sprachen sortieren.

- international 4 Sprachen

Willkommensmenü erscheint; es muss zunächst eine Sprache gewählt werden. Es stehen vier Sprachen zur Auswahl. Beachten Sie die Einstellung Sprachen sortieren.

Betreiberebene

Sie können den Code für den Zugang zur Betreiberebene ändern.

■ Geben Sie den aktuellen Code ein.
■ Geben Sie einen neuen Code ein.

Nach Bestätigen des neuen Code gelangen Sie an den Anfang des Menüs Einstellungen.

Favoritenprogramme

12 Programme können individuell nach eigenen Prioritäten sortiert werden.

Diese Einstellung ist nur für die Steuerungsvariante WS- KW-Tasten + Logo gültig.

■ Wählen Sie den Programmplatz des Programms, das getauscht werden soll.
■ Wählen Sie ein neues Programm.
■ Bestätigen Sie Speichern.

Knitterschutz

Für 2 h dreht sich nach Programmende die Trommel in Intervallen, wenn Sie die Textilien nicht sofort entnehmen (Knittervermeidung).

– Werkeinstellung: ein.

Summer

Bei aktiviertem Summer ertönt ein Summton am Programmende.

- aus (Werkeinstellung)

Der Warnton bei Fehlermeldungen ist unabhängig vom aktivierten Summer.

• normal
  der Summer ertönt am Programmende normal.

• laut
  der Summer ertönt am Programmende laut.

Tageszeit

Sie können entscheiden, ob die Tageszeit im 24- oder im 12-Stundenrhythmus angezeigt wird oder ob keine Uhr dargestellt wird. Anschließend wird hier die aktuelle Uhrzeit eingestellt.

- 24 h Uhr oder 12 h Uhr

Nach Wahl des Stundenrhythmus können Sie die Uhrzeit einstellen.

Uhrzeit einstellen:

■ Wählen Sie mit dem Multifunktionswähler die aktuelle Stunde und bestätigen Sie diese.
■ Wählen Sie mit dem Multifunktionswähler die aktuellen Minuten und bestätigen Sie diese.

- keine Uhr

Ist die Startvorwahl aktiv (siehe Einstellung Startvorwahl), dann erfolgt über den Timer nur die Wahl Start in bzw. Ende in in Stunden/Minuten.

Kontrast

Helligkeit

Sowohl der Kontrast als auch die Helligkeit der Display-Darstellung kann in zehn verschiedenen Stufen gewählt werden.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

mittlere Stufe (Werkeinstellung)

Standby

Das Display wird nach 10 Minuten dunkel geschaltet und die Taste Start blinkt langsam, um Energie einzusparen.

- ein

das Standby wird eingeschaltet:

... wenn keine Programmauswahl erfolgt.
... nach Drücken der Taste Start im laufenden Programm.
... nach Programmende.

- nicht im laufenden Prorogramm

Das Standby wird eingeschaltet wenn keine Programmauswahl erfolgt, nach Programmende.

Durch Betätigung des Multifunktionswählers oder einer Direktwahltaste wird das Display wieder eingeschaltet.

- aus

(Werkeinstellung)

das Display bleibt immer eingeschaltet.

Abkühlzeitverlängerung

Sie können die Abkühlphase vor Programmende individuell verlängern. Die Textilien werden stärker abgekühlt.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

- von 0 - 18 min.

- Werkeinstellung: 0 min (normale Abkühlphase).

Die Programmdauer verlängert sich entsprechend.

Die Abkühlzeitverlängerung ist unwirksam bei den Programmen Wolle, Zeitwahl warm, Zeitwahl kalt, Lüften warm, Lüften kalt, Finish Wolle, Finish Seide, Glätten.

Speichern

Sie können wählen, ob die Option Speichern im Basismenü erscheinen soll. Die Funktion Speichern ist erforderlich um z.B. die auf den Direktwahltasten gespeicherten Favoriten-Programme zu ändern.

– Werkeinstellung: aus.

Die auf den Direktwahltasten gespeicherten Favoriten-Programme ändern:

■ Siehe Gebrauchsanweisung, Kapitel "Programm wählen", bis zum Abschnitt "Programm als Favorit speichern".

Temperatureinheit

Anzeige von Einstellungen mit Temperatureinheit in °C oder °F.

• °C (Werkeinstellung)
• °F

Trockenstufen

Trockenstufen Koch-/Bunt

Trockenstufen Pflegeleicht

Trockenstufen Automatic

Sie können die Trockenstufen der genannten Programme individuell ändern.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

- von trockener bis

- feuchter.

Werkeinstellung: Stufe 4.

Trockenstufen Mangelfeucht

Sie können diese Trockenstufe Mangelfeucht im Programm Koch-/Buntwäsche separat ändern.

- von trockener bis

- feuchter.

Werkeinstellung: mittlere Stufe.

Sieb reinigen

Das Flusensieb im Luftführungsbereich muss regelmäßig gereinigt werden. Sie können ein Stundenintervall für die Prüfmeldung Luftwege reinigen / Reinigen Sie den Flusenfilter / Überprüfen Sie die Luftführung vorgeben.

Die Wahl des richtigen Stundenintervalls ist abhängig davon, wie stark der Flusenanfall ist oder wie oft Sie z.B. aus hygienischen Gründen reinigen möchten. Sollte beim eingestellten Stundenintervall das Sieb zu stark/gering verschmutzt sein, wählen Sie ein anderes Stundenintervall.

Werkeinstellung: nach 25 Stunden.

- aus

– Zeitintervall von 5 bis 55 Stunden

Anzeige Restfeuchte

Zu den erreichten Trockenstufen wird im Programmablauf die Restfeuchte in % angezeigt.

Werkeinstellung: ohne Prozentangabe.

Startvorwahl

Mit dem Timer können Sie eine Zeit für einen späteren Programmstart wählen (siehe Kapitel "Timer" in der Gebrauchsanweisung). Sie können entscheiden, wie diese Zeiteingabe aussehen soll.

- Programmende

Es wird die Uhrzeit für das Programmende gewählt.

- Programmanfang

Es wird die Uhrzeit für den Programmstart gewählt.

- Zeit bis zum Start

Es werden die Minuten/Stunden bis zum Programmstart gewählt.

- inaktiv

(Werkeinstellung)

Es wird bei Drücken der Taste Timer nur die Programmdauer, die voraussichtliche Uhrzeit des Programmendes und die aktuelle Uhrzeit angezeigt -solange bei der Einstellung Tageszeit nicht keine Uhr gewählt wurde.

Steuerung

Sie können einstellen, dass die Bedienung des Trockners als "Waschsalonvariante WS-KW-Tasten ..." erfolgt.

Die vereinfachte Bedienung erfolgt über die Kurzwahltasten (KW-Tasten) 1 2 3 4.

Bedienpersonen können die voreingestellten Programme nicht verändern.

- D-mit Kurzwahltasten (Werkeinstellung)

- WS- KW-Tasten einfach.

4 Programme stehen im Grundmenü.

Stellen Sie zuerst die 4 Programme zusammen, bevor sie diese Waschsalonvariante aktivieren

(siehe Gebrauchsanweisung, Kapitel "Programm wählen", bis zum Abschnitt "Programm als Favorit speichern").

- WS-KW-Tasten + Logo

12 Programme sind mit Multifunktionswähler auswählbar.

Die ersten 3 Programme stehen im Grundmenü.

Stellen Sie zuerst die 12 Programme zusammen, bevor sie diese Waschsalonvariante aktivieren

(siehe Einstellung Favoritenprogramme in diesem Heft).

- WS- KW-Tasten Zeit ext.

4 Zeitprogramme* mit unterschiedlichen Temperaturniveaus werden zeitlich über einen externen Münzer gesteuert.

Der eingestellte Wert gibt die Laufzeit an und ist durch die Bedienperson nicht änderbar.

- WS- KW-Tasten Zeit int.

4 Zeitprogramme* mit unterschiedlichen Temperaturniveaus werden zeitlich durch die Trocknerelektronik gesteuert.

Der eingestellte Wert gibt die Laufzeitobergrenze an und ist durch die Bedienperson änderbar.

Sie können diese Option auch unabhängig vom Anschluss eines Münzers wählen.

* Die maximale Programmdauer wird in der Kunden-dienstprogrammierung festgelegt.

Vorsicht: Bei Wahl einer "Waschsalonvariante WS-KW-Tasten ..." wird nach Beendigung des Menüs Einstellungen/Betreiberebene die Komponente Einstellungen nicht mehr angeboten! Es kann also die Betreiberebene nicht mehr geöffnet werden. In diesem Fall müssen Sie den Kundendienst rufen, wenn Sie weitere Einstellungen ändern möchten.

Logo

Das Begrüßungslogo "MIELE" oder "KUNDENLOGO" erscheint bei den Steuerungsvarianten WS-KW-Tasten + Logo, WS- KW-Tasten Zeit ext./int.

- Miele Logo Werkeinstellung

- Kunden Logo

Zielgruppen

Aktivierung der Zielgruppen durch Mehrfachauswahl.

Die gewählten Zielgruppen-Programme werden zu den Grundprogrammen ergänzt. Siehe auch Kapitel "Programmübersicht" in diesem Heft.

- Haushalt

- Gewerbe

- Betten

- Gebäudereiniger

- Feuerwehr

- Textilreiniger

- Reitstall

- Sonderprogramme

■ Wählen und bestätigen Sie abschließend Auswahl bestätigen.

Sonderprogramme

Sie können 5 Sonderprogramme individuell zusammenstellen und als Restfeuchteprogramme oder als Zeitprogramme mit frei wählbaren Programmnamen belegen.

Die 5 Sonderprogramme sind werkseitig mit Grund-einstellungen vorprogrammiert:

Sonder1-3: Restfeuchteprogramme

Sonder4-5: Zeitprogramme

• Endrestfeuchte: 0 %
  – Laufzeit Zeitprogramme: 20 Minuten
  – Nachtrocknungszeit: 0 Minuten
• Temperatur (Prozessluft): 60°C
• Trommel-Hauptdrehrichtung: 300 Sekunden
• Trommel-Reversierung: 300 Sekunden

Auf den folgenden Seiten ist das Speichern und die individuelle Programmzusammenstellung beschrieben.

Sonderprogramme einstellen

Unter Zielgruppen muss Sonderprogramme zuvor aktiviert sein.

Einstellungen Sonder- programme zurück ← Sonder1 Sonder2 Sonder3 ▼

■ Wählen Sie Sonder1, 2, 3, 4 oder 5.

Einstellungen Sonder- programme zurück ←> Restfeuchteprogr. Zeitprogramm

■ Entscheiden Sie sich für ein Restfeuchte- oder Zeitprogramm.

1. Programmname speichern

Programmname speichern: Sonder1 löschen eiter zurück

■ Bestätigen sie löschen, um den Programmnamen ändern zu können.
■ Bestätigen Sie so oft löschen, bis die zu löschen-den Zeichen entfernt sind.

Programmname speichern: DRY+_ ABCDEFGHIJKLMNOPQRSTUVWXYZ 0123456789ÄÖÜ/+-._ abc löschen weiter zurück ↩²

■ Drehen Sie den Multifunktionswähler, damit der Cursor in die Zeichenreihe springt.
■ Wählen und bestätigen Sie nacheinander die Buchstaben oder Zeichen mit dem Multifunktionswähler, um den Programmnamen festzulegen.

Sie können maximal 7 Zeichen eingeben.

- abc/ABC

Schreiben von Klein- oder Großbuchstaben (Direktwahltaste 1)

- löschen

Löscht das zuletzt eingegebene Zeichen (Direktwahltaste 2).

- weiter

Texteingabe beenden (Direktwahltaste 3) und Sprung in die individuelle Programmzusammenstellung (siehe unten).

- zurück

Zurück in die obere Ebene (Direktwahltaste 4).

2. Individuelle Programmzusammenstellung

Definieren Sie die Programmeigenschaften, indem Sie die Grundeinstellungen ändern.

Tragen Sie die Namen Ihrer Sonderprogramme und deren Grundeinstellungen in diesem Heft in die Tabelle "Sonderprogramme" im Kapitel "Programmübersicht" ein.

Restfeuchteprogramm

Endrestfeuchte

- von - 6 % (trocken) bis 40 % (feucht).

Nachtrocknungszeit

– von 0 bis 60 Minuten.

Temperatur (Prozessluft)

- von kalt bis 60°C.

Trommel-Hauptdrehrichtung

– von 0 Sekunden bis 500 Sekunden.

Trommel-Reversierung

– von 0 Sekunden bis 500 Sekunden.

Zeitprogramm

Laufzeit

- in unterschiedlichen Minutenschritten bis zu 120 Minuten.

Temperatur (Prozessluft)

– von kalt bis 60°C.

Trommel-Hauptdrehrichtung

– von 0 Sekunden bis 500 Sekunden.

Trommel-Reversierung

– von 0 Sekunden bis 500 Sekunden.

Messeschaltung

Dient dem Fachhandel für Demonstrationszwecke in Ausstellungsräumen.

Die Steuerung verhält sich wie im Normalbetrieb. Allerdings wird nicht geheizt, Fehlermeldungen und der Betriebsstundenzähler werden nicht angesprochen.

- aus (Werkeinstellung)

- ein

■ Zum Einschalten/Ausschalten OK so lange drücken, bis eine Information im Display erscheint.

Flusensieb

⚠️ Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Brandgefahr!

Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.

Die Flusen verstopfen sonst die Luftwege, Heizung und Abluftleitung.

Eine einwandfreie Funktion des Trockners kann dann nicht mehr gewährleistet werden.

Ein Flusensieb fängt anfallende Flusen auf. Das Flusensieb ist täglich mindestens 1 mal zu reinigen und bei der Display-Anzeige Luftwege reinigen / Reinigen Sie den Flusenfilter / Überprüfen Sie die Luftführung. Bei hohem Flusenanfall sollte das Flusensieb, je nach Flusenanfall, mehrmals am Tag gereinigt werden.

Das Flusensieb zur Reinigung nicht entfernen. Es ist darauf zu achten, dass das Flusensieb nicht beschädigt wird.

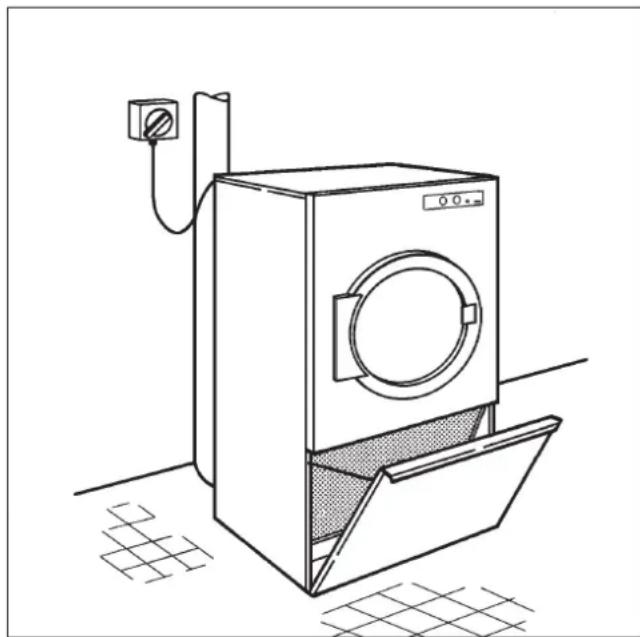

■ Flusenraumklappe öffnen.
■ Die Flusen auf dem Sieb von Hand abstreifen (keine spitzen oder scharfkantigen Gegenstände benutzen).

Trockner

Vor Beginn der Reinigung oder Wartung ist der Trockner über den Hauptschalter (bauseitig) auszuschalten.

Zusätzlich muss beim gasbeheizten Trockner das Gas-Handabsperrventil und die Absperreinrichtung am Gaszähler geschlossen werden, beim dampfbeheizten Trockner muss das Dampfabsperrventil geschlossen werden.

⚠️ Zur Reinigung des Trockners darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

■ Trocknergehäuse, Schalterblende und Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch reinigen und anschließend trockenreiben.
■ Nach dem Trocknen von Stärkewäsche sollte die Trommel mit einem weichen feuchten Tuch ausgewischt werden.

Reinigen Sie den Trockner auf keinen Fall mit einem Scheuermittel.

Prüfen Sie die Dichtung und den Verschluss der Fülltür und der Flusenraumklappe.

Auf der Maschinenrückseite befindet sich die Luft-Ansaugöffnung des Trockners. Diese Ansaugöffnung darf auf keinen Fall verschlossen werden. Den Maschinendeckel des Trockners deshalb nicht mit jeglicher Art von Decken und Tüchern abdecken.

Die Umgebung des Trockners, insbesondere der Bereich der Luftansaugung muss frei von Flusen gehalten werden, damit diese nicht angesaugt werden können. Angesaugte Flusen setzen sich im Trockner fest und führen zu Funktionsstörungen.

Auf Flusenablagerungen zu kontrollieren und, wenn nötig, zu reinigen sind jährlich einmal durch den Werkkundendienst:

• Brenner und Brennerraum (bei Gasheizung), Heizregister und Heizschacht (bei Elektroheizung)
• der gesamte Innenraum des Trockners
  – Lüfterflügel des Abluftgebläses

⚠️ Bei nicht zeit -und fachgerechter Wartung sind Leistungsverluste, Funktionsstörungen und Brandgefahr nicht auszuschließen.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

– Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Der Kundendienst benötigt Modell und Seriennummer Ihres Trockners.

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Beide Angaben finden Sie auf dem Typenschild. Bei geöffneter Fülltür oben im Türring, oder oben an der Maschinenrückseite.

Optische Schnittstelle PC

Die Optische Schnittstelle PC dient dem Kunden-dienst als Prüfungs- und Übertragungspunkt.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Der Trockner darf nur vom Miele-Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.

Dieses Gerät muss in Übereinstimmung mit den geltenden Regeln installiert werden und darf nur in einem ausreichend belüfteten Raum benutzt werden. Lesen sie die Anleitungen vor dem Installieren und Benutzen dieses Gerätes.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf.

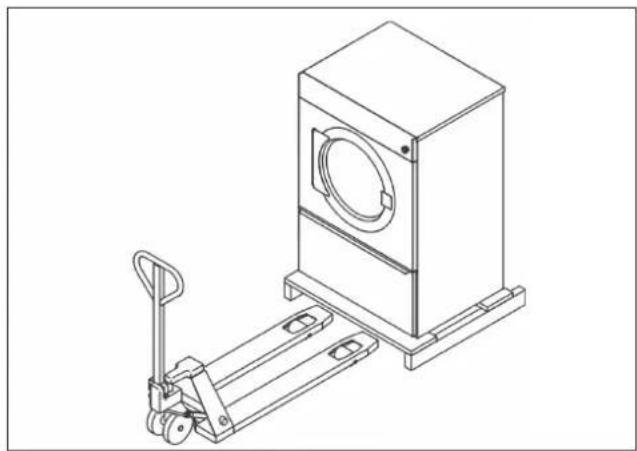

⚠️ Der Trockner darf nicht ohne Transportpalette transportiert werden.

Am zukünftigen Standort den Trockner mit geeignetem Hebegeschirr von der Transportpalette heben.

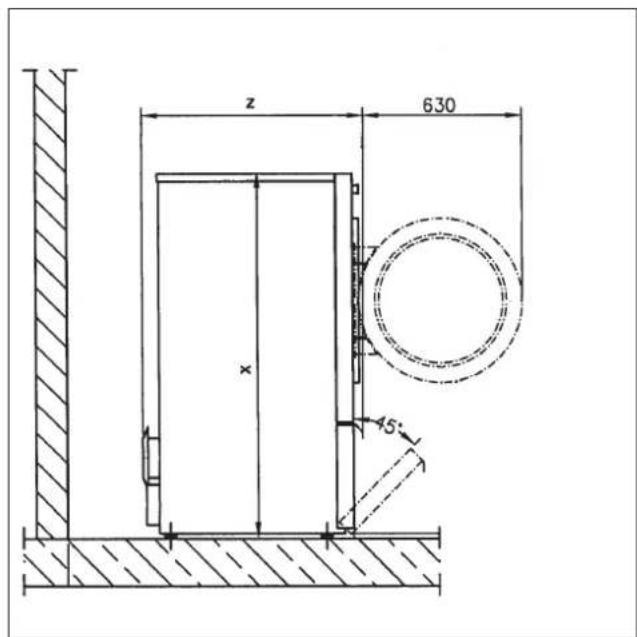

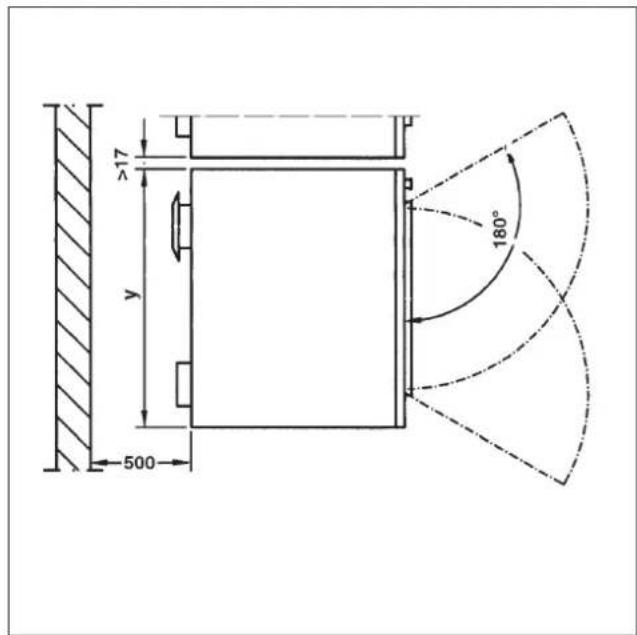

Um dem Kundendienst eine spätere Wartung zu erleichtern, dürfen die angegebenen Mindestmaße und der Wandabstand nicht unterschritten werden.

≥17 y 500 180°

z 630 x 45

	PT 825X / 833X / 840X	PT 850X / 880X
x	1400 mm 1640 mm
y	906 mm 1206 mm
z	852 / 1035 / 1164 mm	1018 / 1384 mm

Ausrichten

Ein Fundament ist für den Trockner nicht erforderlich. Unebenheiten des Bodens sind jedoch auszugleichen.

Für einen einwandfreien Lauf ist es wichtig, dass der Trockner waagerecht aufgestellt wird.

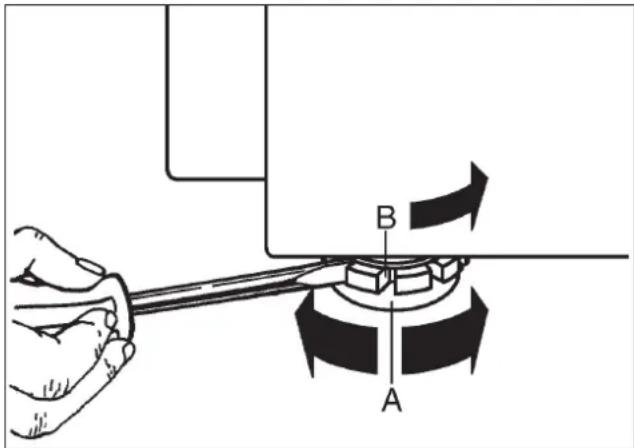

Den Trockner durch Verstellen der Schraubfüße A waagerecht ausrichten.

Nach dem Ausrichten müssen die Scheiben B mit einem Schraubendreher zum Bodenblech festgezogen werden.

Sockelaufstellung

Sockelaufstellung ist auf Betonsockel möglich.

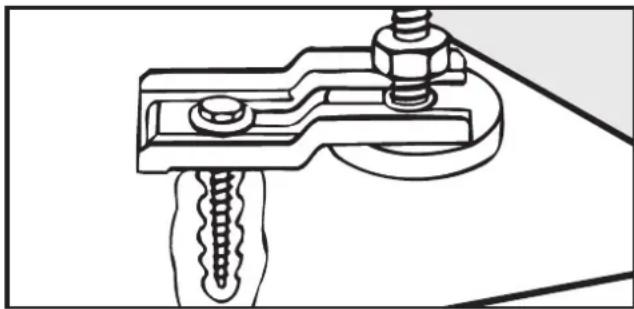

⚠️ Bei Aufstellung auf einem bauseitig vorhandenen Sockel muss der Trockner durch Spannlaschen gesichert werden. Sonst besteht die Gefahr, dass der Trockner vom Sockel fällt.

■ Sichern Sie die beiden vorderen Füße des Trockners mit den mitgelieferten Spannlaschen.

Minderung des Geräuschpegels

Der Trockner ist mit einem Abluftgebläse ausgerüstet, das während des Betriebes einen gewissen Geräuschpegel verursacht.

Eine Minderung dieses Geräuschpegels ist durch Anbau eines Schalldämpfers (im Miele-Zubehör erhältlich) an den Abluftstutzen des Trockners möglich (siehe Installationanweisung).

Kassiergerät

Der Trockner kann mit einem Kassiergerät* ausgerüstet werden.

Dazu ist ein entsprechender Adapter* erforderlich. Die notwendige Umprogrammierung des Trockners kann nur vom Miele-Kundendienst bzw. Miele-Fachhändler durchgeführt werden.

Entleeren Sie den Münzkasten täglich. Es verhindert eine Anhäufung von Münzen bzw. Wertmarken im Münzkasten, was letztlich zu einer Betriebsstörung führt.

* sind im Miele-Fachhandel oder Miele-Kundendienst erhältlich.

Kommunikationsmodul XKM RS232

Das Kommunikationsmodul ermöglicht den Anschluss eines PC's (Personal Computers) an die Maschine über eine serielle Schnittstelle.

Der Schacht für das Kommunikationsmodul befindet sich auf der Rückseite des Trockners.

Ein entsprechendes Editorprogramm erhalten Sie über Ihr Vertriebszentrum oder Miele-Fachhändler.

Elektroanschluss

Die elektrische Ausrüstung der Trockner entspricht den Normen IEC 335-1 und IEC 335-2-11.

Den Elektroanschluss darf nur ein zugelassener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B. - VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zuständigen Elektrizitätswerkes vornehmen.

Beachten Sie den beiliegenden Schaltplan.

Der Trockner darf nur an die auf dem Typenschild angegebene Spannung und Frequenz angeschlossen werden.

Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm. Dazu gehören z.B. LS-Schalter, Sicherungen und Schütze (VDE 0660).

Die Steckverbindung oder Trennvorrichtung muss je- derzeit zugänglich sein.

Wird das Gerät vom Netz getrennt, muss die Trennvorrichtung abschließbar sein oder die Trennstelle muss jederzeit zu überwachen sein.

Nach erfolgtem Anschluss ist die Drehrichtung des Gebläserads zu kontrollieren. Es muss im Uhrzeigersinn drehen. Dreht es gegen den Uhrzeigersinn sind zwei Phasen an der Netzklemme zu tauschen.

Potentialausgleich

Ein Potentialausgleich ist bei einem Ableitstrom >10 mA durchzuführen.

Zuluft / Abluft

Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist und für ausreichende Raumbelüftung gesorgt ist. Siehe beiliegende Installationsanweisung.

Dampfanschluss

Den Dampfanschluss darf nur ein zugelassener Installateur vornehmen.

Beachten Sie bitte die beiliegende Installationsanweisung, sie ist wichtig für den Dampfanschluss.

Das Dampfventil und der Kondensatabscheider sind im Miele-Fachhandel oder Miele-Kundendienst erhältlich.

Gasanschluss

Den Gasanschluss darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen. Siehe beiliegende Installationsanweisung.

Anschluss von Nullleiter (N) und Phasenleiter (L) entsprechend der Bezeichnung der Netzklemme vornehmen, nicht vertauschen.

Aufgrund einer zu geringen Durchflussmenge ist die Verwendung einer Gassteckdose bei der angegebenen Heizleistung nicht zulässig.

Die Gasheizung ist werkseitig entsprechend der gast- echnischen Angaben auf der Maschine (siehe Aufkle- ber Maschinenrückseite) eingestellt.

Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinentyp, Maschinennummer, sowie die Gasfamilie, Gasgruppe, Gasanschlussdruck und Aufstellungsland angeben). Beachten Sie die Installationsanweisung. Diese Umstellung darf nur von einem zugelassenen Fachmann vorgenommen werden.

⚠️ Reparaturen an gasbeheizten Maschinen nicht selbst durchführen! Schäden dürfen nur durch Fachleute behoben werden. Wenden Sie sich bitte umgehend an den Miele-Kundendienst oder an einen autorisierten Fachhändler.

Nach erfolgter Aufstellung des Trockners sind unbedingt alle demontierten Außenverkleidungs- teile wieder zu montieren.

PT 825X EL/G/D PT 833X EL/G/D PT 840X EL/G/D PT 850X EL/G/D PT 880X EL/G/D

Höhe in mm 1400 1400 1400 1640 1640
Breite in mm 906 906 906 1206 1206
Tiefe in mm 852 1035 1164 1018 1384
Tiefe bei geöffneter Türin mm	1456 1639 1768 1622 1988
Gewicht in kg	148/149,5	164,5/167,5	190,5/188,5/215,5	238/238,5/265	286/280/318
Trommelinhalt in I 250 325 400 500 800
Max. Beladungsmengekg (Trockenwäsche)	13 16 20 25 40
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Erteilte Prüfzeichen siehe Typenschild
Max. Bodenbelastungim Betriebszustand in N	1636/1651	1857/1886	2136/2143/2408	2703/2708/2968	3394/3335/3708
Normanwendung zurProduktsicherheit			IEC 335-1, IEC 335-2-11
Schalldruckpegel indB (A), EN ISO 11204			< 70
Schallleistungspegel indB (A), EN ISO 9614-2			< 80

1. Wäsche vorbereiten

Nicht alle Textilien eignen sich zum Trocknen in einem Trockner. Beachten Sie deshalb die Angaben des Textilherstellers im Pflegeetikett.

☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur
☒ = nicht maschinell trocknen
■ Sortieren Sie die Wäsche nach Faser- und Gewebeart

2. Maschine einschalten und Wäsche einfüllen

■ Drücken Sie zum Einschalten die Taste Ein-Aus ① hinein
■ Fülltür öffnen, Wäsche einfüllen

3. Wählen Sie das Menü Programmauswahl im Display und bestätigen Sie dieses durch Drücken des Multifunktionswählers

A B

oder Drücken Sie eine der Direktwahltasten 1 2 3 oder 4 und öffnen Sie direkt das Basismenü eines der vier aufgezählten Programme

1 2 3 4

Programm- auswahl zurück ← Koch-/Buntwäsche Pflegeleicht Wolle ▼

1 Koch-/Buntwäsche Programmauswahl ... 2 Pflegeleicht Einstellungen ▶ ... 3 Feinwäsche 4 Zeitwahl warm 10:00

4. Taste "Start" betätigen, das gewählte Trockenprogramm wird gestartet

5. Das Programmende wird durch Ertönen des Summers angezeigt

■ Fülltür öffnen, Wäsche entnehmen

6. Sind keine weiteren Trockenprogramme mehr vorgesehen:

■ Fülltür schließen
■ Drücken Sie zum Ausschalten die Taste Ein-Aus ①

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele-professional.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1 – 5071 Wals bei Salzburg

Telefon 050 800 - 0 - Telefax 050 800 - 81 219

Miele im Internet: www.miele-professional.at

E-Mail: [e-mail]

Verkauf: Telefon 050 800 - 81 420 - Telefax 050 800 - 81 429

E-Mail: [e-mail]

Service Telefon 050 800 - 390

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Telefon [phone] Zentrale

Telefon [phone] - Telefax 056 417 24 69

Miele Service Professional 0 800 551 670

E-Mail: [e-mail]

Internet: http://www.miele-professional.ch

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu
