BEDIENUNGSANLEITUNG Super T 685 MIELE

Gebrauchsanweisung Ablufttrockner T 685

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 704 162

Inhaltsverzeichnis

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 6

Sicherheitshinweise und Warnungen 7

Kurzanweisung....10

Wäsche-Hinweise....11

So trocknen Sie richtig

Tipps zum Energiesparen 12

① Gerät einschalten und Wäsche einfüllen. 12

2 Programm wählen 13

③ Zusatzfunktion(en) wählen 14

4 Programm starten 14

⑤ Nach dem Trocknen 14

Zusatzfunktionen

E-Spar 15

Kurz 15

Schonen....15

Summer 15

Programm-Übersicht 16

Display / Startvorwahl

Display....18

Startvorwahl 18

Programm ändern 19

Elektronische Schlossfunktion....20

Programmierfunktionen

Übersicht 21

Korrektur des Trockengrades (Programmierfunktion 01) ..... 21

Memory-Funktion (Programmierfunktion 03). 21

Knitterschutz (Programmierfunktion 04)....21

Aufrufen und Abspeichern. 22

Reinigung und Pflege

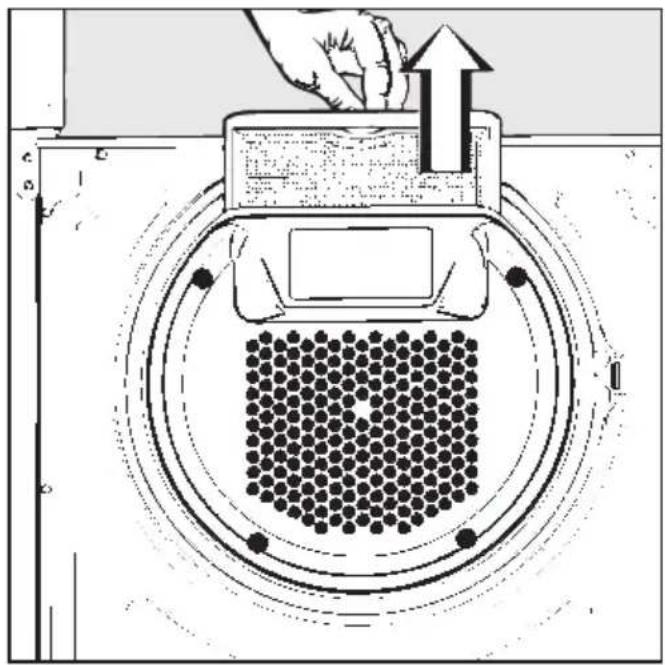

Flusensieb 23

Trockner 23

Störungshilfen

Was tun, wenn . . . ? 24

Kundendienst

Reparaturen....29

Programmaktualisierung (PC) 29

Aufstellen 30

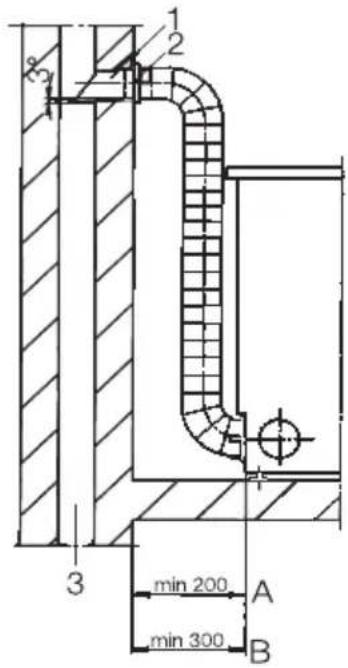

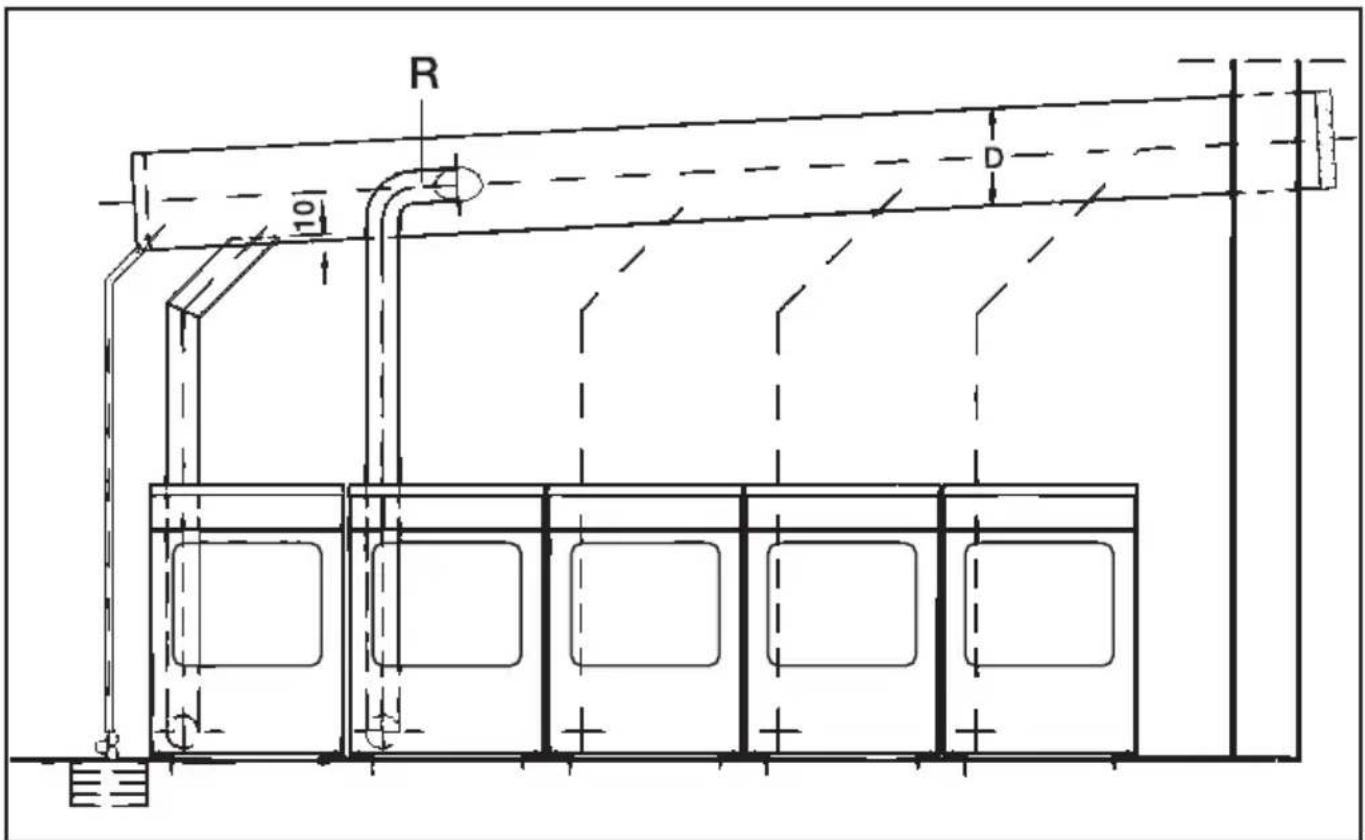

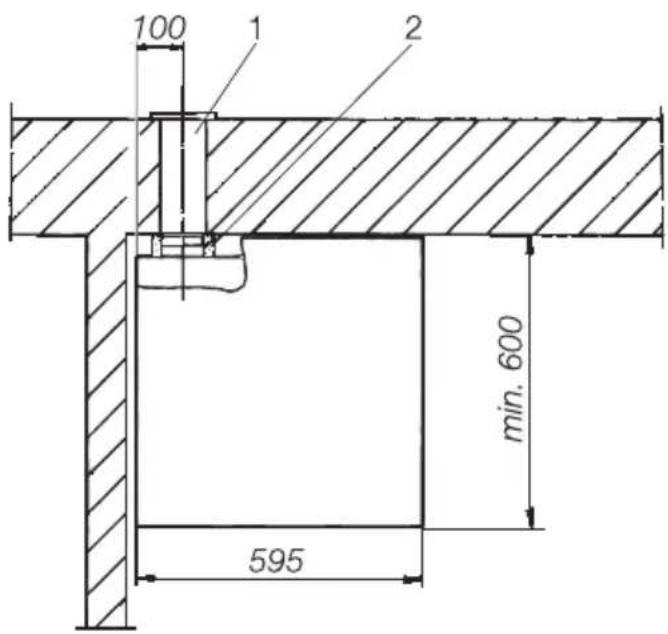

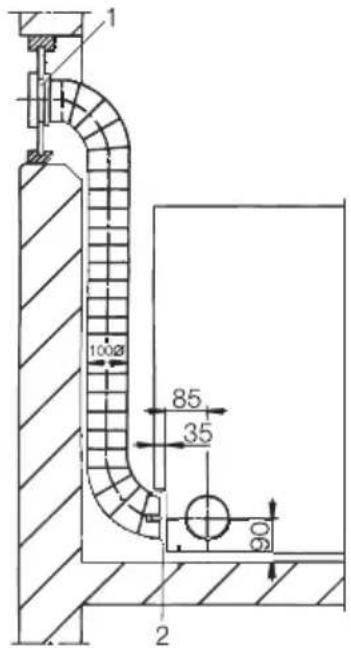

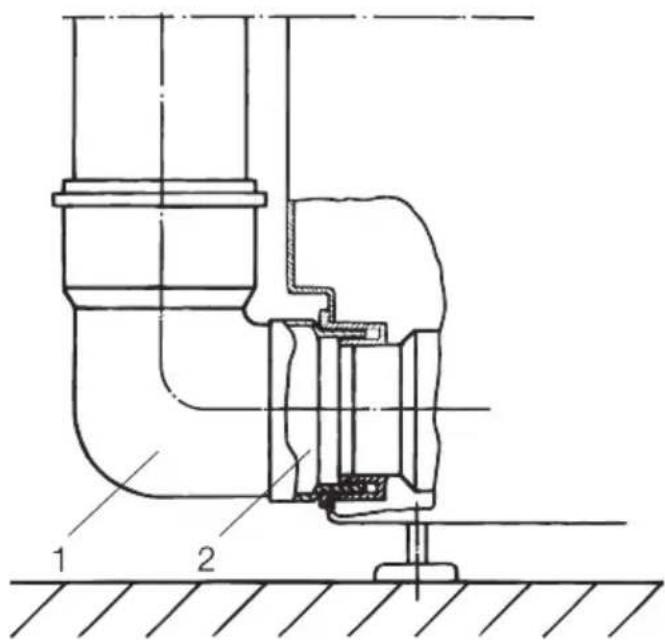

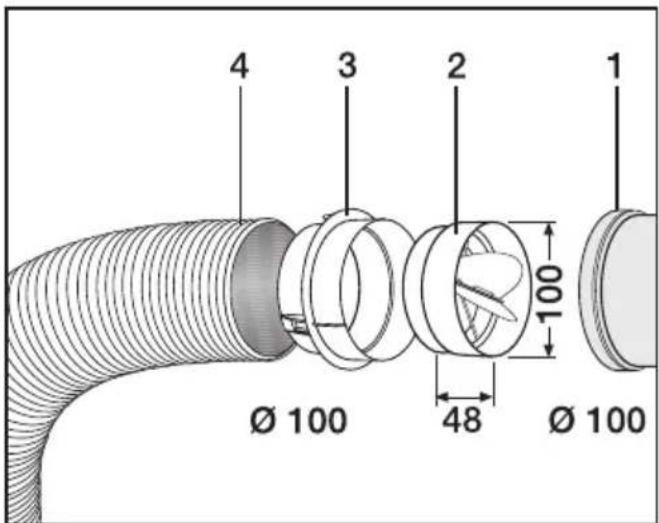

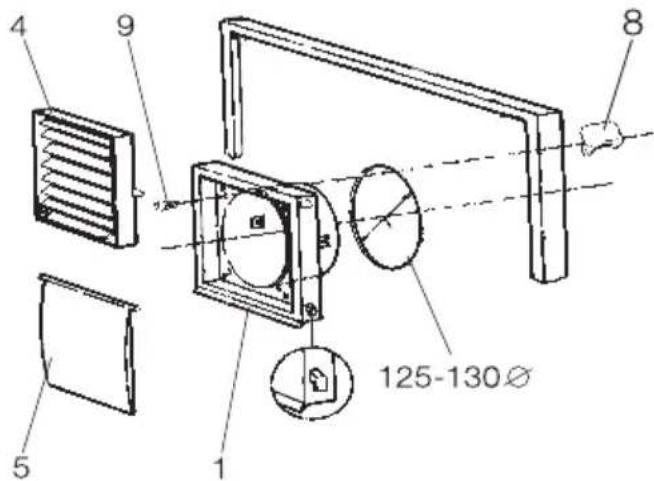

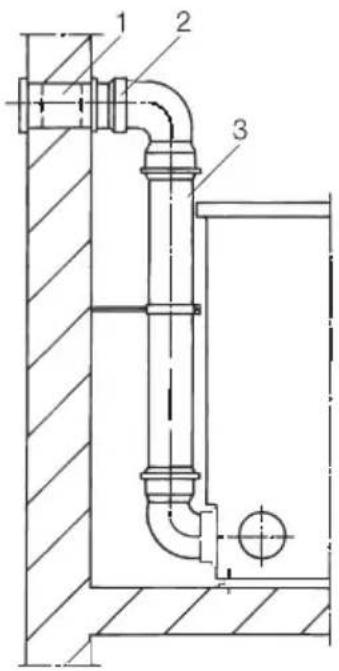

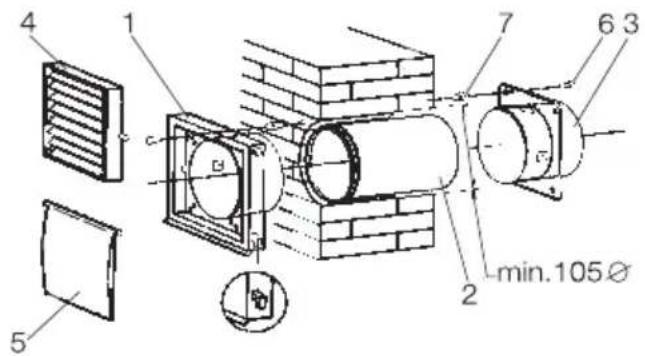

Installation der Abluftleitung 31

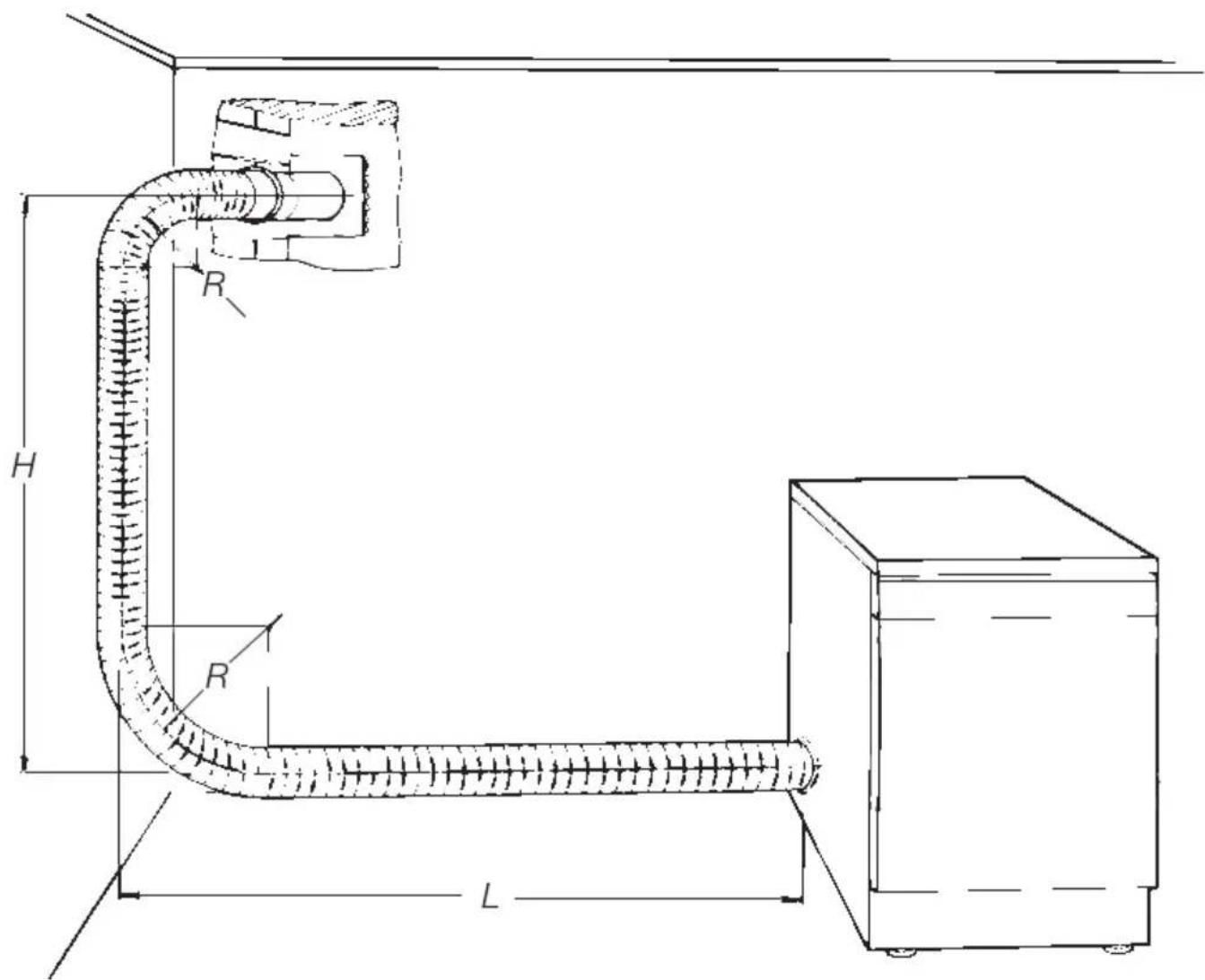

Berechnen der Abluftleitung 32

Elektroanschluss 37

Verbrauchsdaten 38

Technische Daten....39

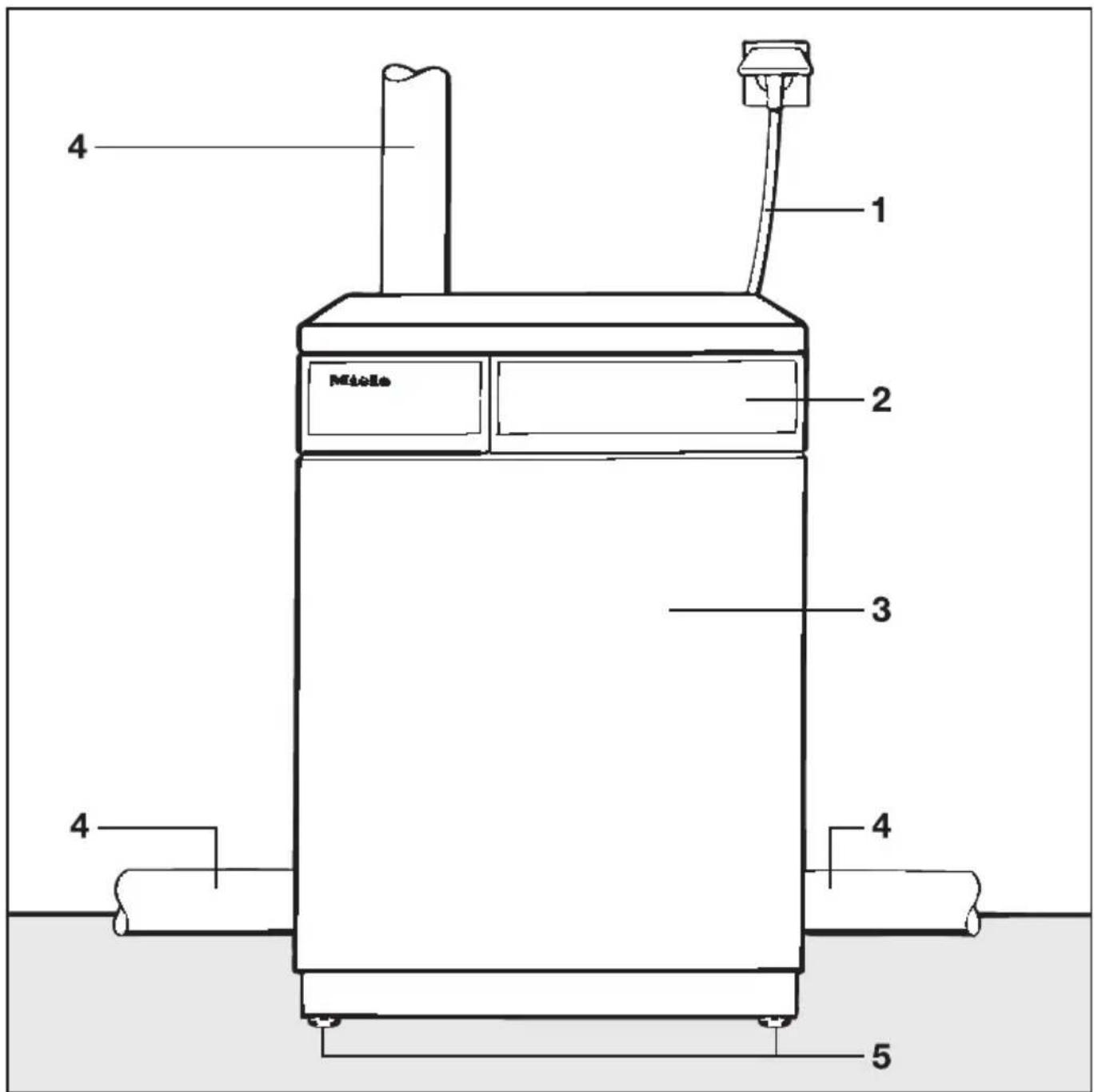

Gesamtübersicht

1 2 3 4 4 5 Miole

1 Netzanschlussleitung
2 Bedienungsblende
3 Tür
4 Abluftanschluss (hinten werkseitig geöffnet)

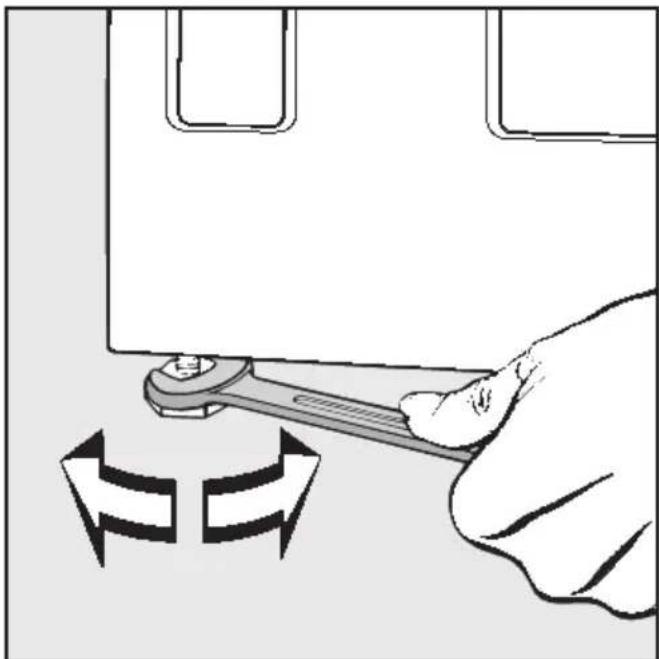

5 Vier höhenverstellbare Schraubfüße

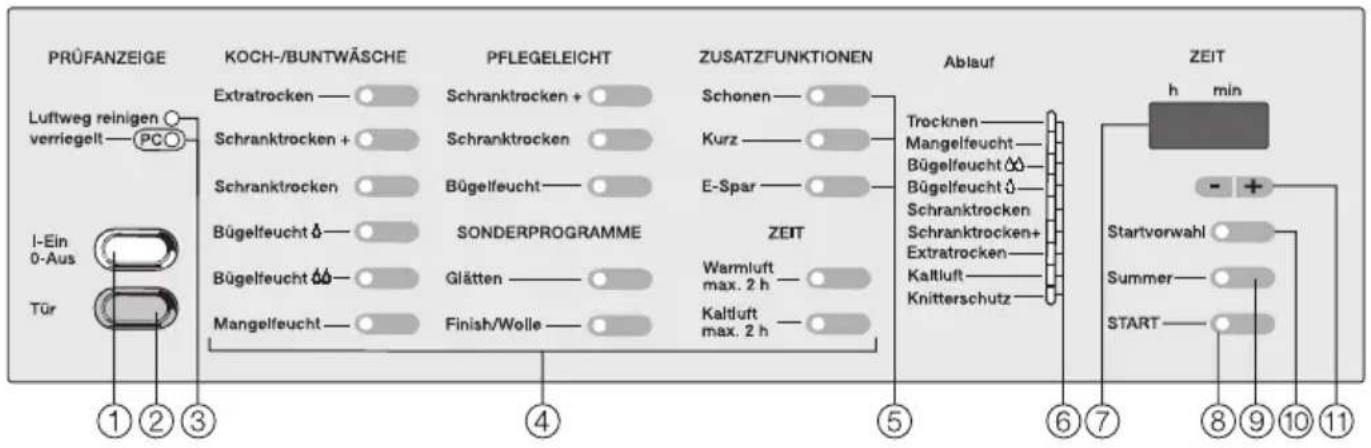

Bedienungsblende

PRÜFANZEIGE Koch-/BUNTWÄSCHE PFLEGELEICHT ZUSATZFUNKTIONEN Ablauf ZEIT h min Luftweg reinigen verriegelt PCO Extratrocken — Schranktrocken + Schonen — Schranktrocken + Schranktrocken — Schranktrocken — Bügelfeucht — Schranktrocken Bügelfeucht — SONDERPROGRAMME — Schranktrocken+ Bügelfeucht — Glätten — Wartluft Mangelfeucht — Finish/Wolle — Kaltluft Zeit Startvorwahl Summer START 1 2 3 4 5 6 7 8 9 10 11

zum Ein- und Ausschalten / Programm abbrechen. Bei eingeschaltetem Gerät wird die Trommel beleuchtet, wenn Sie die Tür öffnen.

② Taste "Tür"

zum Öffnen der Tür / Programm abbrechen. Diese Taste rastet nicht ein.

③ PRÜFANZEIGE

die Prüf-Kontrollleuchten sind im Kapitel "Störungshilfen" erläutert.

④ Programmwahl-Tasten

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

⑤ Tasten für ZUSATZFUNKTIONEN

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

⑥ ABLAUF-Kontrollleuchten

informieren über den Programmablauf.

⑦ Display

erfüllt mehrere Funktionen:

- zeigt die Programmdauer an;

- zeigt bei "Startvorwahl" die Zeit bis zum Programmstart an;

- zeigt die aufgerufenen Programmierfunktionen an.

⑧ Taste "START"

zum Starten des Trockenprogramms. Die Kontrollleuchte:

- blinkt, wenn das Programm gestartet werden kann;

– leuchtet nach Programmstart.

⑨ Taste "Summer"

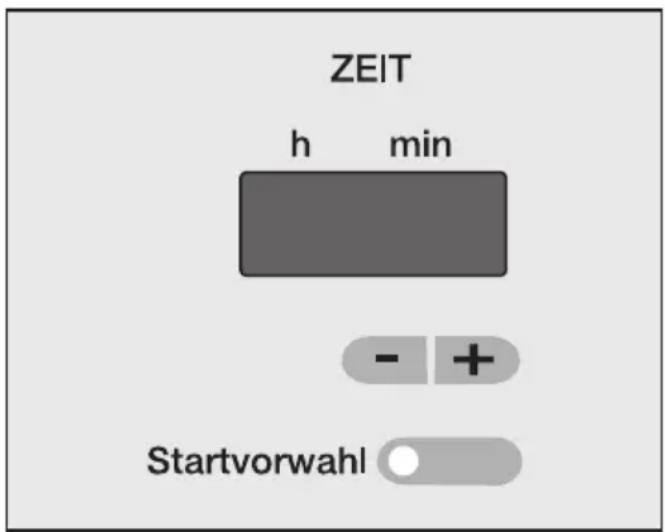

⑩ Taste "Startvorwahl"

die Zeit bis zum Programmstart kann um bis zu 24 Stunden verzögert werden.

⑪ Tasten " - + "

zum Wählen der:

- Startvorwahl-Zeit.

– Dauer eines Zeitprogramms.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik "Sicherheitshinweise und Warnungen".

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Bewahren Sie diese Gebrauchs-anweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden.

Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Das Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.

Vergiftungsgefahr durch Rücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z. B. durch:

- unverschließbare Belüftungsöffnungen in der Außenwand oder

- Fensterschalter - der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Im Fehlerfall oder bei der Reinigung und Pflege ist das Gerät nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Gerätes gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Gebrauch

Der Einbau und die Inbetriebnahme dieses Gerätes an nicht stationären Aufstellungsorten dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des Gefrierpunktes liegen, gefährden die Funktionsfähigkeit des Gerätes.
Der Trockner darf nur betrieben werden, wenn eine Abluftleitung angeschlossen ist.

Die Ausblasluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgesaugt wird.
Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
  – Kleintiere in den Trockner klettern.
  Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.
  Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.
  Brandgefahr besteht bei Textilien, die:

• Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten;

• mit feuergefährlichen Reinigungsmitteln behandelt sind;
• mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind;
• mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen;
  – mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Gerät betrieben wird.

Kurzbeschreibung

Nach Einschalten des Gerätes leuchten die Kontrollleuchten aller Programme. Ein Programm wird per Tasten druck gewählt und kann mit Zusatzfunktionen ergänzt werden, was durch das Aufleuchten der zugehörigen Kontrollleuchten bestätigt wird. Die Kontrollleuchten der übrigen Programme erlöschen.

Der Programmstart erfolgt nach Drücken der Taste "START".

Die Kontrollleuchten der ABLAUF-An - zeige informieren über den Programmablauf.

Das Sensitiv-Trocknungssystem gleicht automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.

Die Novotronic-Steuerung misst die Wasserleitfähigkeit, registriert den Leitwert und kompensiert die Unterschiede für immer gleiche Restfeuchtewerte. Die Reversierautomatic sorgt für ein abwechselndes Links- und Rechtsher umdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.

Nach Erreichen des gewünschten Trockengrades wird die Wäsche abge kühlt.

Am Programm-Ende schließt sich der "Knitterschutz" an: die Trommel dreht sich in kurzen Intervallen. So werden Liegefalten in der Wäsche vermieden.

Sie können zusätzlich Programmier - funktionen aktivieren, um das Gerät wi - derrufbar an Ihre individuellen Bedürf - nisse anzupassen.

Lesen Sie bitte zuerst die Kapitel "Si -cherheitshinweise und Warnungen" und "So trocknen Sie richtig".

Sie können die mit Zahlen (1, 2, 3...) gekennzeichneten Bedienschritte als Kurzanweisung nutzen.

① Gerät einschalten und Wäsche einfüllen
■ Zum Einschalten Taste "I-Ein/0-Aus" drücken.
■ Taste "Tür" drücken und Tür öffnen.
■ Wäsche gut aufgelockert in die Trommel legen.
■Tür mit leichtem Schwung schließen - nicht zudrücken.

②Programm wählen

■Programm durch Drücken der entsprechenden Taste wählen.

■Die Dauer eines ZEIT-Programms (falls gewünscht) können Sie mit den Tasten "☐☐" wählen.

③ Zusatzfunktion(en) wählen

■ Eventuell Zusatzfunktionen durch Ta stendruck ein- oder ausschalten.
■ Falls gewünscht, "Startvorwahl"-Taste drücken und die Dauer mit den Tas ten "☐+" wählen.

4Programm starten

■ Taste "START" drücken.

⑤ Nach dem Trocknen

Programmende: die Kontrollleuchte "Knitterschutz/Ende" leuchtet.

■ Drücken Sie die Taste "Tür" zum Öffnen und entnehmen Sie die Wäsche.
■ Drücken Sie zum Ausschalten die Taste "l-Ein/0-Aus".

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Die Symbole bedeuten:

☐= Trocknen mit normaler Temperatur
☐= Trocknen mit niedriger Temperatur (zusätzl. Taste "Schonen" drücken)
☒= nicht maschinell trocknen

Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:

Koch-/Buntwäsche und Pflegeleichtes in entsprechenden Programmen mit gewünschter Trockenstufe trocknen (siehe Kapitel "Programm-Übersicht").

Empfindliche Textilien, z. B. aus Acryl, im Programm "Pflegeleicht" mit der Zusatzfunktion "Schonen" trocknen.

Diese Textilien sollten Sie nicht trocknen:

• Wolle und Wollgemische, neigen zum Verfilzen und Schrumpfen. Ausnahme: Sonderprogramm "Finish Wolle".
• daunengefüllte Textilien ^* , das innere Feingewebe neigt je nach Qualität zum Schrumpfen.
• reine Leinengewebe ^* , nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst "aufrauen".
  * Ausnahme: Sonderprogramm "Glätten".

Tipps zum Trocknen der Textilien:

Gewirkte Textilien (z. B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe (z. B. bei Oberhemden und Blusen) zu. Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm "Pflegeleicht Bügelfeucht".

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Gefahr, dass diese Textilien abfärben.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programm-Übersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Tipps zum Energiesparen

■ Lassen Sie die Wäsche im Waschautomaten mit maximaler Schleuderdrehzahl ausschleudern. So sparen Sie beim Trocknen ca. 30 % Energie und Zeit, wenn Sie z. B. mit 1600 U/min. statt mit 800 U/min. schleudern.

- Nutzen Sie für das jeweilige Trocken-Programm die volle Trommel-Beladung - ohne die Trommel zu über- oder unterbeladen (Kapitel "Programm-Übersicht"). Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.

■Sortieren Sie die Textilien vor, soweit dieses möglich ist: - nach Faser-/Gewebeart, - nach gewünschtem Trocken- grad, - nach gleicher Größe und glei- cher Restfeuchte nach dem Schleudern. So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

■ Sorgen Sie für gute Raumbelüftung.

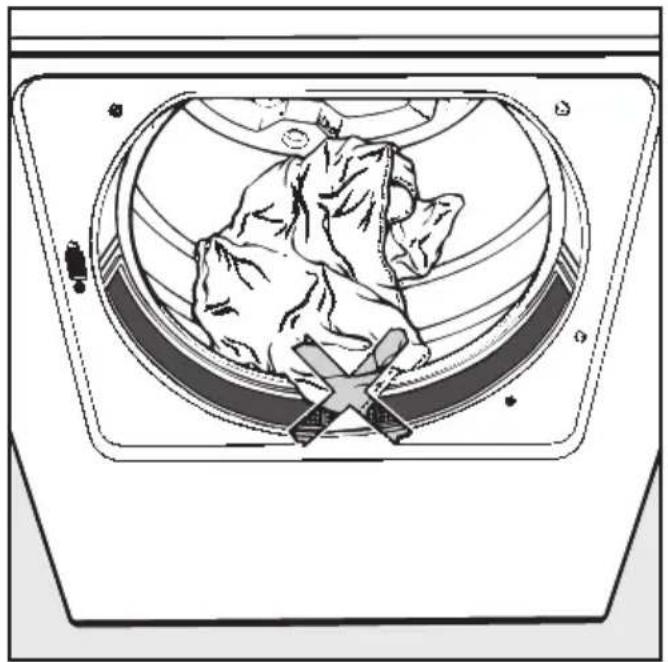

① Gerät einschalten und Wäsche einfüllen

■ Knöpfen Sie Bett- und Kissenbezüge zu, damit keine Kleinteile hineingelangen.
■ Schließen Sie Reißverschlüsse und binden Sie Textilgürtel und Schürzenbänder zusammen.
■ Drücken Sie die Taste "I-Ein/0-Aus".

■ Drücken Sie die Taste "Tür" und öffnen Sie die Tür.

Vor dem Trocknen sind Dosierhilfen, z. B. Säckchen, Kugeln aus der Wäsche zu entfernen. Diese Teile können beim Trocknen schmelzen und das Gerät und die Wäsche beschädigen.

■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

Vermeiden Sie das Überladen der Trommel. Die Wäsche wird sonst strapaziert und das Trockenergebnis beeinträchtigt.

■Schließen Sie die Tür mit einem leichten Schwung - nicht zudrücken.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

So trocknen Sie richtig

Programm wählen

Die Programme sind im Kapitel "Pro -gramm-Übersicht" erläutert.

KOCH-BUNTWÄSCHE; PFLEGE-LEICHT; SONDERPROGRAMME

ZEIT

■ Drücken Sie die Taste des ge - wünschten Programms: im Display erscheint die zuletzt ge - wählte Zeit.
Die Programmdauer können Sie selbst bestimmen:
■Taste "&" so oft drücken, bis die gewünschte Zeit im Display erscheint: von 15 Minuten bis 30 Minuten Anwahl in 5-Minutenschritten von 30 Minuten bis 2 Stunden Anwahl in 10-Minutenschritten.
■Zeit verringern: Taste "\$" drücken.

Hinweis

Eingeschaltete Programme und Zusatzfunktionen werden durch das Aufleuchten der zugehörigen Kontrollleuchte angezeigt.

■Drücken Sie die Taste des gewünschten Programms.

Die Programmdauer wird durch die Programmelektronik vorgegeben.

©

■ Zusatzfunktionen können Sie vor dem Programmstart durch Drücken der jeweiligen Taste ein- oder ausschalten.

Kontrollleuchte:

• ein = Zusatzfunktion eingeschaltet
• aus = Zusatzfunktion ausgeschaltet

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrollleuchte erlischt beim Loslassen der Taste.

Bei nicht zweckmäßiger Kombination der Zusatzfunktionen (z. B. "Kurz" und "Schonen") wird nur die zuletzt gewählte Funktion eingeschaltet.

E-Spar

Für einen reduzierten Energieverbrauch bei höheren Umgebungstemperaturen ab 25°C.

Der Einsparungseffekt lässt sich bei höheren Umgebungstemperaturen (z. B. im Sommer) und maximaler Beladungsmenge erzielen.

Die Programmlaufzeit wird länger.

Kurz

Die Programmlaufzeit wird verkürzt.

- Zum Trocknen unempfindlicher Textilien.

Schonen

Die Temperatur beim Trocknen wird herabgesetzt.

- Für empfindliche Textilien (Pflege symbol ☐), z. B. aus Acryl.

Die Programmlaufzeit wird länger.

Summer

Nach Programmende ertönt wiederholend ein Signal.

Die Summerlautstärke können Sie verändern:

1. Programm wählen.
2. Taste "Summer" solange drücken (die Kontrollleuchte "Summer" leuchtet), bis die erwünschte Lautstärke eingestellt ist. Die Summertonhöhe ändert sich gleichzeitig.
3. Taste "Summer" loslassen und Programm starten.

Programm-Übersicht

Programm Wäsche-/

Textilart maximale

Beladung (2)

Hinweis

KOCH-/BUNTWÄSCHE
Extratrocken Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.		5 kg Trikotwäsche nicht Extratrocken trocknen - Schrumpfgefahr.
Schranktrocken+ Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher, Trikotwäsche).		5 kg -
Schranktrocken^(1)	Gleichartige Textilien aus Baumwolle (Trikotwäsche, Bi-berbetttücher, Frottierwäsche).	5 kg Wenn die Textilien zu feucht sind, Schranktrocken+ wählen.
Bügelfeucht Baumwoll- oder Leinengewebe (z. B. Tisch- und Bettwäsche, gestärkte Wäsche oder Ähnliches).		5 kg -
Bügelfeucht ^(1)		5 kg Wenn die Textilien zu feucht für das Bügeln von Hand sind, Bügelfeucht wählen.
Mangelfeucht Baumwoll- oder Leinengewe-be, die durch Heißmangeln nachbehandelt werden; ge-stärkte Wäsche.		5 kg Die Wäsche bis zum Mangeln aufrollen.Damit wird Austrocknen ver-mieden.
PFLEGELEICHT
Schranktrocken+ Pflegeleichte Textilien aus Syn-thetik oder Mischgeweben, die bei "Schranktrocken" nicht aus-reichend trocken werden (z. B. Pullover, Kleider, Hosen).		2,5 kg Wäsche mindestens30 Sekunden gut anschleu-dern.
Schranktrocken^(1)	Pflegeleichte Oberhemden; Tischdecken aus Mischgewe-ben, z. B. Baumwolle/Synthe-tik.	2,5 kg
Bügelfeucht Pflegeleichte Oberhemden, Tischdecken aus Mischgewe-ben, z. B. Baumwolle/ Synthetik, die nachgebügelt werden müssen.		2,5 kg Wäsche mindestens30 Sekunden gut anschleu-dern. Bei knitterempfindlichen Textilien Beladungsmenge re-duzieren (siehe auch "Sonder-programm")

(1) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
(2) Gewicht der Trockenwäsche

Programm Wäsche-/Textilart maximale

Beladung (2)

Hinweis

ZEITWAHL
Warmluft Einzelne Wäschestücke (z. B. Badehandtücher, Badekleidung, Spültücher).Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trockeneigen- schaften aufweisen.	5 kg -
Kaltluft Textilien, die durchlüftet wer - den sollen.	5 kg -
Sonderprogramme
Pflegeleicht Bü-gelfeucht	Textilien aus Baumwolle oder Mischgewebe (z. B. Oberhem-den, Blusen)	1 kg Textilien werden, abhängig von der Textilart, knitterarm getrock-net
Finish Wolle Wolle-Textilien. 1 kg Wolle-Textilien werden in kurzer		Zeit aufgelockert und somit flau-schiger.Textilien sofort nach Programm-ende entnehmen. Die Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten Baumwoll- oder Leinengewe-be.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik.	2,5 kg Programm zur Reduzierung von Knittern nach vorherigem Schleudern.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.

(2) Gewicht der Trockenwäsche

Display

Das Display kann verschiedene Funktionen anzeigen:

• die Programmdauer (Restzeit);
• die Dauer eines ZEIT-Programms, wenn Sie es wählen;
• die Startvorwahlzeit, wenn Sie diese wählen;
• die Programmierfunktionen, wenn Sie diese ein- oder ausschalten.

Restzeit-Anzeige im Display

Nach Programmstart errechnet die Elektronik des Gerätes die Restzeit des Trockenprogramms und im Display erscheinen Balken: === ... === ... .

Nach ca. 1 Minute erscheint die Restzeit, die in Minutenschritten abläuft.

Bei jedem Programmlauf kann die Restzeit variieren. Sie wird beim Trocknen von diversen Faktoren beeinflusst:

• Menge, Art und unterschiedliche Restfeuchte der Textilien;
• Schwankungen im Stromnetz;
• Umgebungstemperatur.

Deshalb ist die Restzeit als "Schätzwert" zu betrachten. Damit dieser "Schätzwert" möglichst genau wird, ist das Gerät mit einer lernfähigen Elektronik ausgestattet, die sich während der ersten 10-15 Programmläufe auf Ihre individuellen Wäscheposten einstellt.

Trocknen Sie möglichst bei jedem Programmlauf gleich große Wäscheposten. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen! Möglicherweise wird dann kurz vor Programmende die Restzeit angehalten (siehe Kapitel "Störungshilfen").

Startvorwahl

Nach der Programmwahl können Sie den Start um 30 Minuten (30) bis zu 24 Stunden (24h) verzögern.

■ Programm wählen.

ZEIT h min - + Startvorwahl

■Taste "Startvorwahl" drücken.
■Taste "＋" so oft drücken, bis die gewünschte Zeit im Display erscheint: - bis 10h in 30-Minuten-Schritten. - von 10h bis 24h in Stundenschritten.
■ Zeit verringern: Taste "☐" drücken.
■ Taste "START" drücken.

Die gewählte Zeit läuft ab:

- von 24h bis 10h in Stundenschritten.

- unter 10h in Minutenschritten.

Ca. 1 Minute nach erfolgtem Programmstart wird die Restzeit des jeweiligen Programms angezeigt.

Startvorwahl löschen

■ Taste "Startvorwahl" drücken; oder, wenn "START" gedrückt ist:
■ Gerät mit Taste "I-Ein/0-Aus" ausschalten.

Nach Programmstart werden keine Änderungen der Programmwahl und Zusatzfunktionen akzeptiert.

Programm neu wählen

Zuerst das Programm abbrechen:

■ Gerät ausschalten.
■ Gerät wieder einschalten.

Dann ein neues Programm wählen:

■ Gewünschtes Programm durch Tastendruck wählen.
■Zusatzfunktionen wählen.
■Taste "START" drücken

Nachlegen oder entnehmen von Textilien

Programm abbrechen:

■ Taste "Tür" drücken und Tür öffnen.
- Jetzt können Sie z. B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■ Tür schließen.
■ Programm wählen.
■ Zusatzfunktionen wählen.
■ Taste "START" drücken.

– Das Programm wird fortgesetzt.
– Die jetzt im Display angezeigte Restzeit weicht möglicherweise von der tatsächlichen Trockenzeit ab.

Bei ZEIT-Programmen: nach Stromausfall muss bei Netzwiederkehr das Programm erneut ge- startet werden.

Die Schlossfunktion schützt Ihr Gerät vor Fremdbenutzung.

Schlossfunktion einschalten

Gehen Sie wie folgt vor:

①Tür schließen.
② Gerät einschalten.
③Taste "Kurz" drücken und während der Schritte ④ bis ⑦ gedrückt halten.
④Taste "Mangelfeucht" drücken.
⑤Taste "Mangelfeucht" lösen.
⑥ Taste PFLEGELEICHT "Schranktrocken" drücken.
⑦Taste PFLEGELEICHT "Schranktrocken" lösen.
⑧Taste "Kurz" lösen.
Die "verriegelt"-Kontrollleuchte blinkt.
⑨ Gerät ausschalten.

Schlossfunktion ausschalten

■ Schritte 1-8 wiederholen.

Die "verriegelt"-Kontrollleuchte erlischt nach Schritt 8.

Übersicht

Mit den Programmierfunktionen können Sie das Gerät an Ihre individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben dauerhaft gespeichert, bis Sie diese wieder löschen.

■ Sie können einzelne oder alle Programmierfunktionen aktivieren oder löschen.

Korrektur des Trockengrades (Programmierfunktion 01)

Das Sensitiv-System ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Wenn Sie jedoch die Wäsche etwas trockener wünschen, haben Sie die Möglichkeit, den Feuchtegrad aller Programme etwas herabzusetzen.

Diese Funktion ist werkseitig nicht eingeschaltet.

Memory-Funktion (Programmierfunktion 03)

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig eingeschaltet. Sie kann über diese Programmierfunktion ausgeschaltet werden.

Knitterschutz (Programmierfunktion 04)

Nach Programmende dreht sich die Trommel in Intervallen. Damit werden Knitterfalten in der Wäsche vermieden.

Der Knitterschutz ist werkseitig eingeschaltet. Er kann über diese Programmierfunktion ausgeschaltet werden.

Aufrufen und Abspeichern

Die Programmierfunktionen werden mit Hilfe der Programm- und Zusatzfunktionstasten aktiviert. Diese Tasten besitzen hier eine Zweitfunktion, die nicht auf der Bedienungsblende erkennbar ist.

Gehen Sie wie folgt vor:

①Das Gerät ist ausgeschaltet und die Tür geschlossen.
②Tasten KOCH-/BUNTWÄSCHE "Extra-trocken" und PFLEGELEICHT "Schranktrocken+" gleichzeitig gedrückt halten und ...
3 ... das Gerät mit der "I-Ein/0-Aus" - Taste einschalten.
④ Alle Tasten loslassen. – im Display erscheint: "P".
5 Durch Drücken der Taste "＋" können Sie jede Programmierfunktion anwählen.

Taste "☐" 1x drücken = Programmierfunktion ☐I (Korrektur des Trockengrades)

oder

Taste "⊕" 2x drücken = Programmierfunktion 03 (Memory-Funktion)

oder

Taste "⊕" 3x drücken = Programmierfunktion 04 (Knitterschutz)

■ Mit der Taste "☐" können Sie schrittweise zurückgehen.

6 Im Display blinkt die Zahl der Programmierfunktion abwechselnd mit dem "P".
Beispiel:
Die rechte Ziffer leuchtet permanent und bedeutet:

$$ 0 1 0 \dots P 0 \dots 0 1 0 \dots P 0 \dots . $$

$$ \begin{array}{l} \text {O} = \text {Programmierfunktion aus} \ I = \text {Programmierfunktion ein} \end{array} $$

⑦ Durch Drücken der Taste "START" schalten Sie die rechte Ziffer von 0 auf 1 = einoder von 1 auf 0 = ausum.

⑧Wenn Sie weitere Programmierfunktionen aufrufen möchten, wiederholen Sie ab Punkt ⑤. Wenn nicht, dann:

9 Abspeichern: Taste "Summer" drücken. Mit der Taste "I-Ein/0-Aus" das Gerät ausschalten.

Programmierfunktionen ausschalten

■ Punkte ① bis ⑨ ausführen.

Kontrolle, ob Programmierfunktionen aufgerufen sind:

■ Punkte ① bis ⑥ ausführen.

■ Gerät ausschalten.

Die Kontrolle ist beendet.

Flusensieb

Ein Flusensieb in der Tür fängt anfallende Flusen auf.

■ Reinigen Sie das Sieb nach jedem Trocknen. So verringert sich die Trockenzeit und Sie sparen Energie.

■Tür öffnen und das Flusensieb aus der Tür-Halterung ziehen.
■ Die Flusen vom Sieb abstreifen (keinen spitzen/scharfkantigen Gegenstand benutzen!).
■ Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste.
■ Das Flusensieb in die Tür-Halterung schieben und die Tür schließen.

Sollte das Flusensieb stark verklebt oder verstopft sein, können Sie es unter fließendem heißen Wasser reinigen.

■ Das Flusensieb gut abtrocknen und einsetzen.

Trockner

Gerät vom Stromnetz trennen.

■ Reinigen Sie ...

... Gehäuse und Bedienungsblende: mit einem milden Reinigungsmittel oder Seifenlauge; ... Trommel und andere Geräteteile aus Edelstahl: mit einem geeigneten Edelstahl-Putzmittel.

Keine Scheuer- oder Lösemittel, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■Alle Teile mit einem weichen Tuch ab- trocknen.

Was tun, wenn ... ?

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was tun, wenn . . . Ursache . . .	Behebung . . .
. . . die Trommel sich nach dem Einschalten nicht dreht?	Eventuell ist eine falsche Reihenfolge beim Einschalten die Ursache.	Wiederholen Sie das Einschalten (siehe Kapitel "So trocknen Sie richtig").- Ist der Netzstecker einge-steckt?- Ist die Tür richtig geschlos-sen?- Wurde die Taste "I-Ein/0-Aus" gedrückt?- Wurde die Taste "START" ge drückt?- Haben Sie die Startvorwahl aktiviert? Das Programm startet nach Ablauf der Startvor-wahl.- Haben die Sicherungen der Hausinstallation beim Ein-schalten des Gerätes ausge-löst? Wenn ja, informieren Sie den Kundendienst.
. . . Wäschestücke aus synthetischen Fasern nach dem Trocknen statisch aufgeladen sind?		Beim nächsten Waschen ein Weichspülmittel im letzten Spül-gang zugeben. Die statische Aufladung kann so vermindert werden.
. . . die Wäsche eventuell unzu-reichend getrocknet wurde?	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Trocknen ein geeignetes Pro-gramm.
. . . sich Flusen bilden?	Durch das Trocknen lösen sich Flusen, die sich hauptsächlich durch den Abrieb während dem Tragen und Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen Einfluss auf die Lebensdauer der Textilien. Das haben Forschungsinstitute ermittelt.
Was tun, wenn ...? Ursache ... Behebung ...
... der Trockenvorgang sehr lange dauert?	Die Luftzufuhr ist unzureichend (z. B. in einem kleinen Raum).	Öffnen Sie während dem Trocknen Tür oder Fenster, damit Luft nachströmen kann.
	Das Gerät kann nicht ordnungs-gemäß die Luft ausblasen.	— Reinigen Sie das Flusensieb, dass sich in der Tür-Halte-rung befindet.— Kontrollieren Sie, ob die Aus-blasöffnung eventuell blo-ckiert ist.
	Die Wäsche war ungenügend ausgeschleudert.	Schleudern Sie die Wäsche zu-künftig im Waschautomaten mit möglichst hoher Drehzahl.
... die Trommelbeleuchtung nicht leuchtet?	Sie leuchtet nur, wenn das Gerät eingeschaltet ist.Eventuell ist die Glühlampe de-fekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
... Sie die Tür bei Strom-ausfall öffnen müssen?		Tür öffnen:siehe am Ende dieses Kapitels.
Prüf- und Störungsmeldungen, die im Display oder durch Kontrollleuchten angezeigt werden:
Was tun, wenn ... ?	Ursache ...	Behebung ...
... die Kontrollleuchte "verrie gelt" nach Einschalten des Gerätes blinkt?	Die Schlossfunktion ist aktiviert. Das Programm kann nicht ge-startet werden.	Siehe Kapitel "Elektronische Schlossfunktion".
... die Kontrollleuchte "verrie gelt" beim Trocknen leuchtet?	Das ist keine Störung. Die Kontrollleuchte erlischt bei Programmende.
... die Kontrollleuchte "Knitterschutz" blinkt?	Eventuell liegt eine Störung vor.	— Gerät aus- und wieder ein-schalten.— Programm wählen und star-ten.
	Temperaturen deutlich unterhalb des Gefrierpunktes beinträchti-gen die Funktionsfähigkeit des Gerätes.	— Stellen Sie das Gerät in ei-nem wärmeren Raum auf.
		Bei erneutem Blinken liegt ein technischer Defekt vor. Informie-ren Sie den Kundendienst.
... die Kontrollleuchte "Luft-weg reinigen" leuchtet?	Wichtig: Den Trockner mit der Taste "I-Ein/0-Aus" ausschalten.
	Der Flusenfilter in der Tür ist ver-stoppt.	Reinigen Sie nach dem beende-ten Programm das Flusensieb (Kapitel "Reinigung und Pflege").
	Die Abluftleitung ist verstopft. Kons-trollieren Sie Abluftleitung und Ausblasöffnung.
	Die Ausblasöffnung (z.B. Fens-tergitter oder Mauerrohr) ist ver-stoppt oder blockiert.
	Die Belüftung ist unzureichend (z.B. in einem kleinen Raum).	Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmt.
... die Kontrollleuchte "Luft-weg reinigen" nach dem Reinigen des Flusenfilters noch immer leuchtet?	Die Abluftleitung ist sehr lang. Beim Berechnen der Abluftlei-tung auf Länge und Querschnitt achten! Siehe auch Hinweise im Kapitel "So trocknen Sie richtig".
	Bei sehr langer Abluftleitung müssen Sie mit längeren Programm-zeiten und erhöhtem Energieverbrauch rechnen.
... nach Programmstart im Display Balken erscheinen: "=== ... === ...=== ... === ..."?	Das ist keine Störung. Siehe Kapitel "Display".
... das Programm abgebrochen wird, die Kontrollleuchte "Knitterschutz" leuchtet und im Display "0" erscheint?	Befindet sich nach Programmstart (bei Koch-/Buntwäsche- und Pflegeleicht-Programmen) keine Wäsche in der Trommel, so wird das von der Elektronik erkannt und das Programm abgebrochen. Ebenfalls können Programmabbrüche erfolgen, wenn ein Programm mit trockener Wäsche gestartet oder ein Einzelteil getrocknet wird. Einzelne Wäscheteile sollten Sie mit dem Zeitwahl-Programm trocknen.
... das Programm abgebrochen wird und im Display "- - - " erscheint?	Siehe "Was tun, wenn der Trockenvorgang sehr lange dauert"?
... kurz vor Programmende die Restzeit im Display bei "5" angehalten wird und Balken blinken (=5...-5...), das Gerät aber weiter trocknet?	Das ist keine Störung.Es wurde ein größerer Wäsche-posten getrocknet als bei den letzten Programmläufen. Bei stark schwankenden Beladungsmengen kann die Restzeit abweichen!	Der Trockenvorgang ist noch nicht abgeschlossen. Das Programm benötigt mehr Zeit als die Elektronik zu Beginn des Programms ermittelt hat.Die Zeit wird solange angehalten, bis der angewählte Trockengrad erreicht ist.

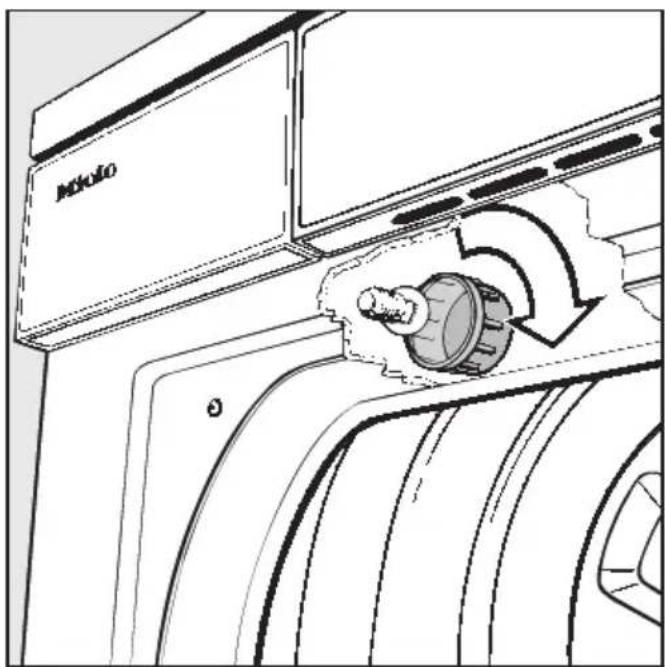

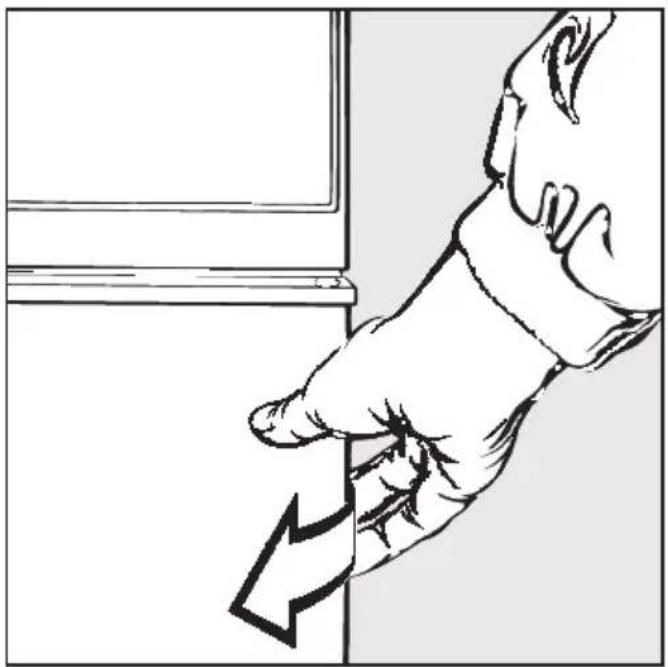

Die Trommelbeleuchtung leuchtet nicht:

Glühlampe auswechseln

■ Öffnen Sie die Tür.

Zum Auswechseln der Glühlampe den Netzstecker des Trockners ziehen oder die Sicherung der Hausinstallation ausschalten.

■ Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trockners) ab.
■ Tauschen Sie die Glühlampe aus.

Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.

■ Kappe einsetzen und festschrauben.

Achten Sie auf den festen Sitz der Kappe. Es kann sonst Feuchtigkeit eindringen und einen Kurzschluss verursachen.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Kundendienst beziehen.

Tür öffnen bei Stromausfall

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

- Ihren Miele Fachhändler oder

- den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

Salzburg (06 62) 85 84-3 21/322

Wien (01) 6 80 95-300

Graz (03 16) 24 04 321/322

Innsbruck (05 12) 24 01-300

L Luxemburg (00352) 4 97 11-20/22

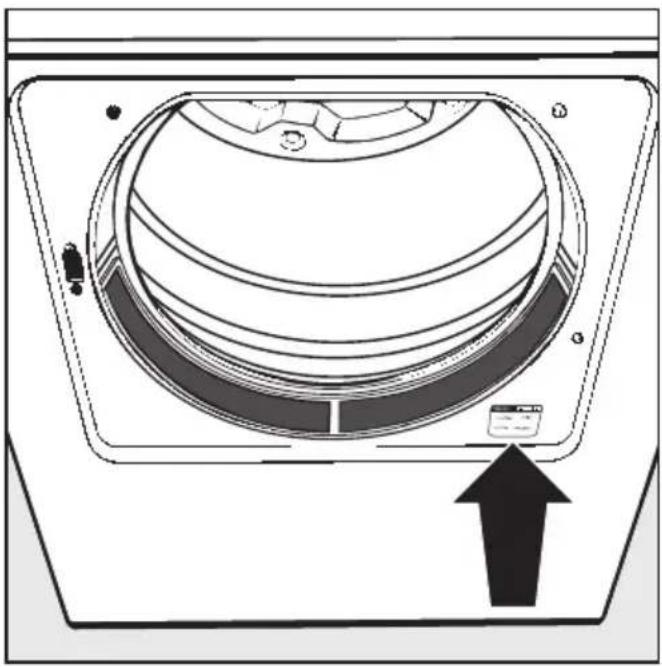

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (PC)

Die auf der Bedienungsblende mit "PC" gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.

Der Trockner muss lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt nachteilig auswirken.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Zwischen Geräteunterseite und Fußboden muss ein Luftspalt von 10 mm gewährleistet sein. Dieser Luftspalt darf auf keinen Fall durch Abschlussleisten, hochflorigem Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Der Trockner darf nicht untergebaut werden.

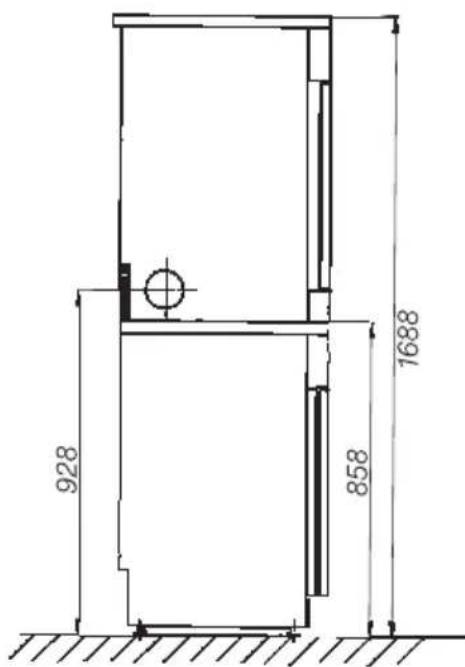

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Waschautomaten möglich. Dazu ist ein Zwischenbausatz* erforderlich.

Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder Kundendienst erhältlich.

Der Trockner darf nur mit einer Abluftleitung betrieben werden.

Vermeiden Sie bei der Installation:

- lange Abluftleitungen

- eine große Anzahl Bögen

- enge Bögen

So umgehen Sie ...

... eine niedrige Trockenleistung,
... einen hohen Zeit-/Energiebedarf.

Verwenden Sie für die Installation:

- verzinkte Blechrohre

- Kunststoffrohre

- flexible Rohre

Das Abluftrohr kann installiert werden:

– an der Rückseite (der Anschluss ist werkseitig geöffnet)
- an der linken Seitenwand
- an der rechten Seitenwand

Verlegen Sie das Abluftrohr so, dass feuchte Ausblasluft nicht wieder angesaugt werden kann.

Der Trockner darf nicht an fremdgenutzte Kamine angeschlossen werden.

Vor der Installation darf der Netzstecker nicht eingesteckt sein.

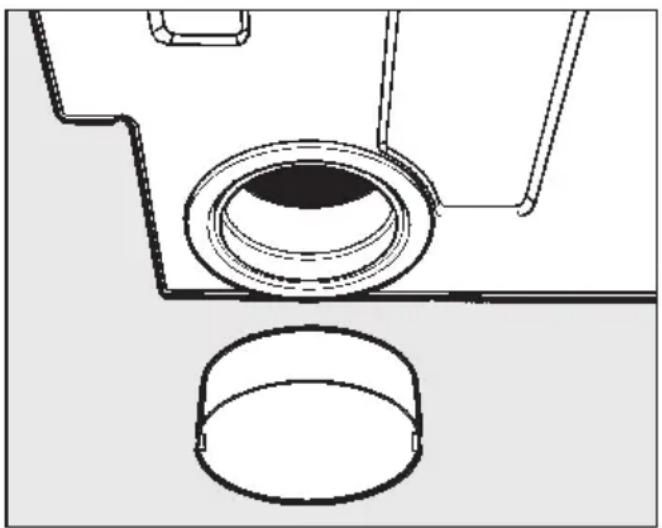

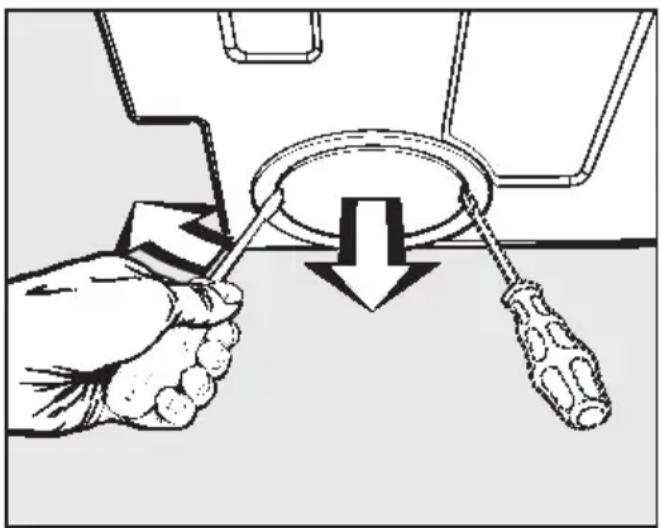

Installation an der linken oder rechten Seitenwand

■Es darf nur die innenliegende Kappe entnommen werden.

■ Verschließen Sie mit dieser Kappe den Anschluss an der Rückseite.

Abluftleitung installieren

Ein Adapter (∅100 mm) für die Abluft -leitung gehört zum Lieferumfang.

■ Er wird in den Abluftanschluss ge- steckt und erleichtert den Anschluss einer flexiblen Abluftleitung.

Berechnen der Abluftleitung

Das Abluftrohr bietet der Ausblasluft einen Reibungswiderstand. Je kürzer und glatter das Rohr ist, desto geringer ist der Widerstand. Das wirkt sich vor- teilhaft auf den Zeit- und Energiebedarf beim Trocknen aus.

Zusatzrohrlänge

Bögen, Rückstauklappen oder Mauerrohre bieten größere Widerstände als gerade Rohre. Deshalb wird diesen Bauteilen eine Zusatzrohrlänge zugezählt (siehe Tabelle I).

Gesamtrohrlänge

Die Summe aus der Länge des geraden Abluftrohres und die Zusatzrohrlänge ist die Gesamtrohrlänge.

Rohrdurchmesser

Ein größerer Rohrdurchmesser vermindert den Widerstand. Daher muss mit zunehmender Gesamtrohrlänge auch der Rohrdurchmesser größer werden.

■ Messen Sie die Länge des erforderlichen Abluftrohres aus:

1. Anzahl der Bauteile (Tabelle I) und deren jeweilige Zusatzrohrlänge ermitteln. Dabei Umlenkung/Biegeradius beachten.
2. Zur Länge der soeben ermittelten Zusatzrohrlänge die Länge des geraden Abluftrohres zuzählen.
3. Aus Tabelle II den erforderlichen Rohrdurchmesser ablesen.

Anmerkung:

Trockenzeit und Energieverbrauch bleiben bis zu einer Gesamtrohrlänge von 20 Metern (∅100 mm) gleich. Darüber steigen sie geringfügig an. Die Funktion des Trockners wird durch größere Gesamtrohrlängen nicht eingeschränkt, wenn Sie den notwendigen Rohrdurchmesser (Tabelle II) beachten.

Tabelle I
Bauteile Zusatzrohrlänge

	∅100 mm ∅	125 mm ∅150 mm
Flexible Rohrbiegung 45° (Biegeradius = 0,25 m)	0,3 m	0,3 m	0,4 m
Flexible Rohrbiegung 90° (Biegeradius = 0,25 m)	0,6 m	0,6 m	1,0 m
Knie 45°	0,7 m	0,8 m	1,0 m
Knie 90°	2,4 m	3,3 m	3,7 m
Segment, 2 Rundnähte 45°	0,7 m	0,8 m	0,9 m
Segment, 3 Rundnähte 90°	1,1 m	1,2 m	1,4 m
Faltenrohrbogen 90° 0,8 m 0,9 m 1,1 m
Rückstauklappe* 14,3 m
Mauerrohr* oder Fensteranschluss* mit - Gittereinsatz- Rückstauklappe	3,8 m1,5 m
Flachkanal* 11,0 m
Abluftleitung links/rechts 1,0 m 1,0 m 1,0 m

(die mit * gekennzeichneten Teile erhalten Sie beim Miele Fachhandel/Miele Kundendienst)

Tabelle II

Gesamtrohrlänge Rohrdurchmesser
0 - 20 m	100 mm
20 - 30 m	110 mm
30 - 43 m	120 mm
43 - 60 m	130 mm

Für das nachfolgende Beispiel wurde flexibles Abluftrohr vorgesehen. Bei anderen Rohrarten ändern sich die Zusatzrohrlängen gemäß Tabelle I.

Beispiel:

Seitenanschluss links ..... 1,00 m Länge (L) ..... 1,20 m Unterer Radius (R) ..... 0,50 m Höhe (H) ..... 1,00 m Oberer Radius (R) ..... 0,50 m Mauerrohr mit Gitterrahmen .... 3,80 m

Gesamtrohrlänge ..... 8,00 m

Ergebnis:

Ein Rohrdurchmesser von 100 mm ist ausreichend, da die Länge weniger als die gemäß der Tabelle II vorgegebene Länge von 20 m misst.

H R R L

Empfehlung bei Mehrfach-In- stallationen:

R 10 D

Installieren Sie pro Trockner eine Rückstauklappe (R) direkt an die Sammelleitung. Hierfür ist Miele Sondezubehör* (siehe Abbildung rechts) erforderlich. So vermeiden Sie

Geruchsübertragung und Kondenswasserbildung in den nicht betriebenen Trocknern.

Bei Installation von bis zu 5 Geräten an eine Sammelleitung muss der Rohr-durchmesser (D) gemäß Tabelle III vergrößert werden.

Tabelle III

Anzahl der Geräte	Vergrößerungsfaktor für den Rohrdurchmesser aus Tabelle II
2	1,00
3	1,25
4-5	1,50

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluss an die Sammelleitung
2 Rückstauklappe*
3 zusätzlicher Adapter*
4 Abluftschlauch*

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Die Abluft kann durch ein Mauerrohr oder einen Fensteranschluss direkt ins Freie geführt werden. Diese Teile sind beim Miele Fachhandel / Kundendienst erhältlich.

Beispiel: Mauerrohr

4 1 7 6 3 min.105Ø 2 5

1. Gitterrahmen
2. Mauerrohr
3. Anschlussstück
4. Gitter
5. Klappe
6. Holzschraube
7. Mauerdübel

Ansicht von oben auf das Gerät:

100 1 2 min. 600 595

1. Mauerrohr
2. Flexibler Zwischenring

Bei Einbau des Mauerrohres mit wandseitigem Anschlussstück ist der flexible Zwischenring erforderlich.

Beispiel: Fensteranschluss

4 9 8 125-130Ø 5 1

1. Gitterrahmen
2. Gitter
3. Klappe
4. Klemmstück (4x)
5. Linsenblechschrauben (4x)

Seitenansicht des Gerätes:

1 100Ø 85 35 90 2

1. Fensteranschluss
2. Adapter für Flexschlauch

Fensteranschluss in Plexiglasscheibe eingesetzt. Bei Verwendung von vorhandener Glasscheibe 125 mm ∅Loch einbringen.

Installation der Abluftleitung

Installationsbeispiel 1

Versetzter Anschluss (Seitenansicht) mit flexiblem Abluftschlauch an einen Abluftkamin.

1 2 3 min 200 min 300 A B

1. Mauerrohr A. = Drahtspiralschlauch
2. Anschlussstück B. = Flexibles Rohr
3. Kamin feuchtigkeitsisoliert

Installationsbeispiel 3

Anschluss des Kunststoff-Abflussrohres an den Trockner (Seitenansicht).

1. KA-Rohr 2. Übergangsstück

Installationsbeispiel 2

Versetzter Anschluss (Seitenansicht) mit Kunststoff-Abflussrohr an ein Mauerrohr.

1 2 3

1. Mauerrohr
2. Übergangsstück
3. KA-Rohr (außen ∅110 mm)

Installationsbeispiel 4

Höhe des Abluftstutzens bei einer Wasch-Trocken-Säule.

928 858 1688

Der Trockner ist mit einer Wechselstrom-Anschlussleitung (ca. 2 m lang) und Schuko-Stecker, anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o.ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Verbrauchsdaten

Programme Füll-	menge	Endschleuderstufe(im Haushalts-waschautomaten)kg U/min kWh 10 A	Energie Trockenzeit(einschl. Abkühlzeit)
				(2)	16 A (2)
KOCH-/BUNTWÄSCHE
Extratrocken 5 1200		14001600	3,203,052,80	989587	817872
Schranktrocken + 5 1200		14001600	2,702,602,30	888376	716761
Schranktrocken^(1)	5 800	(70 % Restfeuchte) 3,30 105 85
Schranktrocken 5 1200		14001600	2,602,452,20	868075	676458
Bügelfeucht ^(1)	5 800	(70 % Restfeuchte) 2,70 86	70
Bügelfeucht	5	120014001600	2,001,851,55	656153	535043
Mangelfeucht	5 1200	14001600	1,601,451,15	534941	434033
PFLEGELEICHT
Schranktrocken^(1)	2,5	1000 (50 % Restfeuchte)	1,15 43	33
Bügelfeucht	2,5	1000	1,00	39	30
Sonderprogramme
Finish Wolle	1	-	0,20	3	3
Glätten	2,5	-	0,30	8	8

(1) Prüfprogramm nach EN 61121.
(2) Absicherung siehe Typenschild.
Werte ermittelt nach Norm EN 61121.

Unterschiedliche Textilarten, die Beladungsmenge, die Restfeuchte nach dem Schleudern und Schwankungen im Stromnetz können zu Veränderungen der angegebenen Werte führen.

Höhe 850 mm (verstellbar +10/-5 mm)

Breite 595 mm

Tiefe. 600 mm (einschließlich Wandabstand)

Gewicht 49 kg

Trommelinhalt. 103 l

Maximale Beladungsmenge ..... 5 kg Trockenwäsche

Anschlussspannung .... siehe Typenschild

Anschlusswert .... siehe Typenschild

Absicherung .... siehe Typenschild

Energieverbrauch .... siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Funkschutz, VDE

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

T-Online *6 38 00#

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *DM 0,24 pro Minute

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
