BEDIENUNGSANLEITUNG NovotronicT 233 C MIELE

Gebrauchsanweisung Kondenstrockner T 233 C

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Inhalt

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 7

Entsorgung der Transportverpackung....7

Entsorgung des Altgerätes 7

Energie einsparen 7

Bedienungsblende 8

Wäschehinweise 9

Programmübersicht 10

So trocknen Sie richtig 13

① Wäsche sortieren.... 13
② Trockner beladen und einschalten 13
3 Programm wählen 14
4 Programm starten 14

Programm umwählen 15

Programm unterbrechen....15

Nachlegen / Entnehmen von Textilien. 15

Programm abbrechen....15

5 Programmende 15

Reinigung und Pflege 16

Kondenswasserbehälter entleeren 16

Flusensiebe reinigen 17

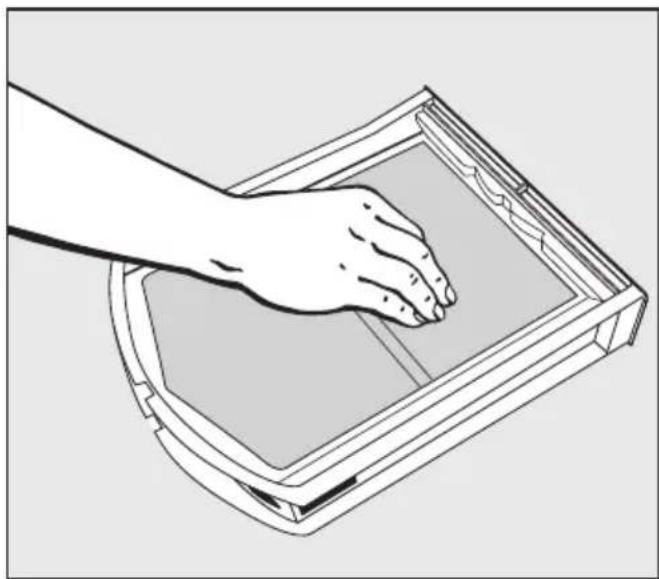

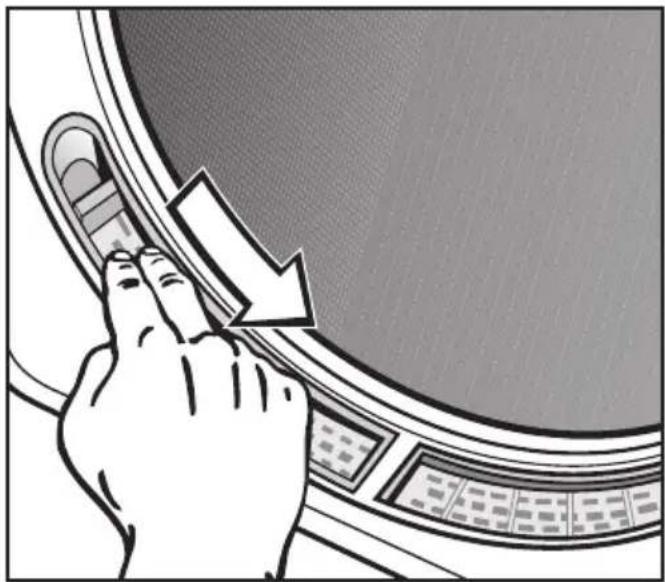

Trockenreinigung 17

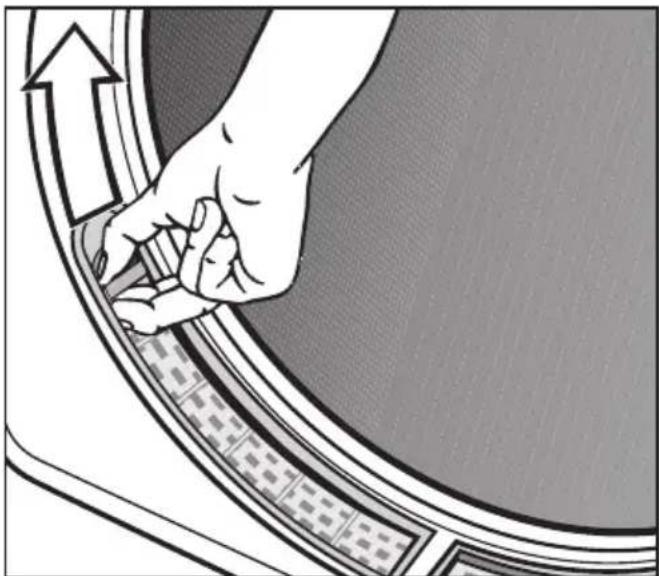

Nassreinigung....18

Trockner reinigen 18

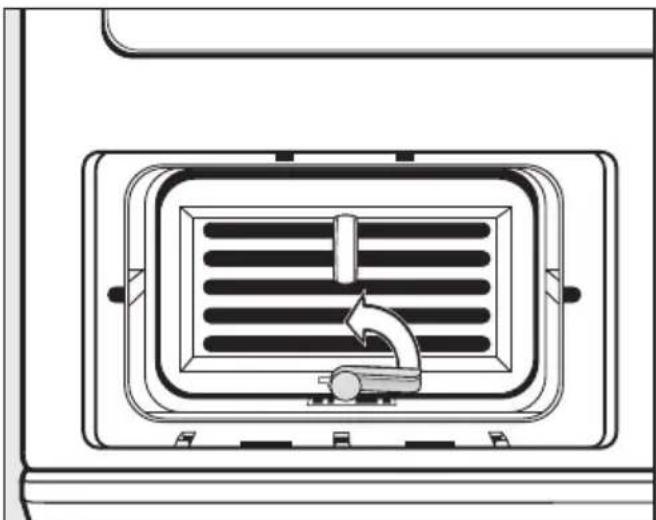

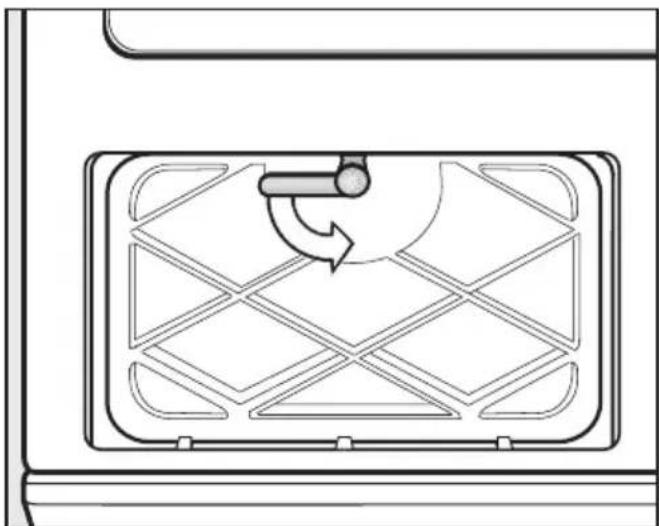

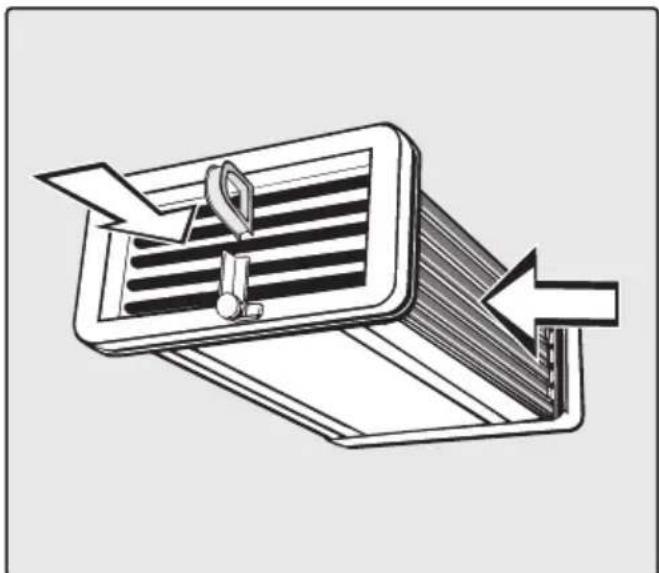

Wärmetauscher reinigen 19

Wärmetauscher entnehmen 19

Wärmetauscher kontrollieren 20

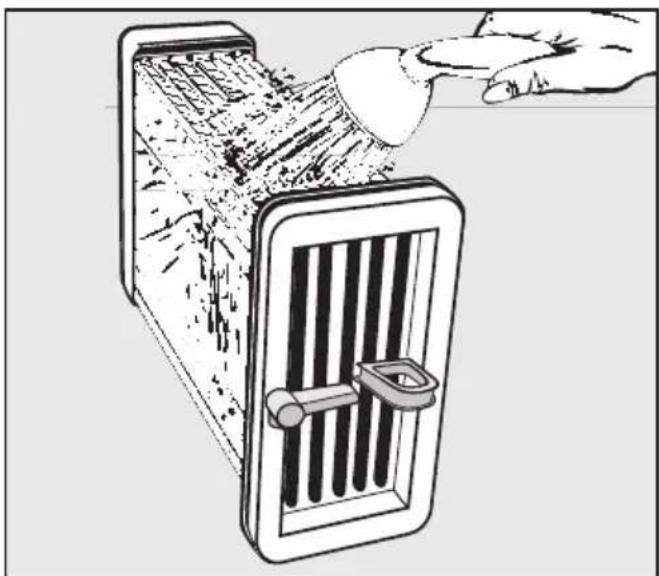

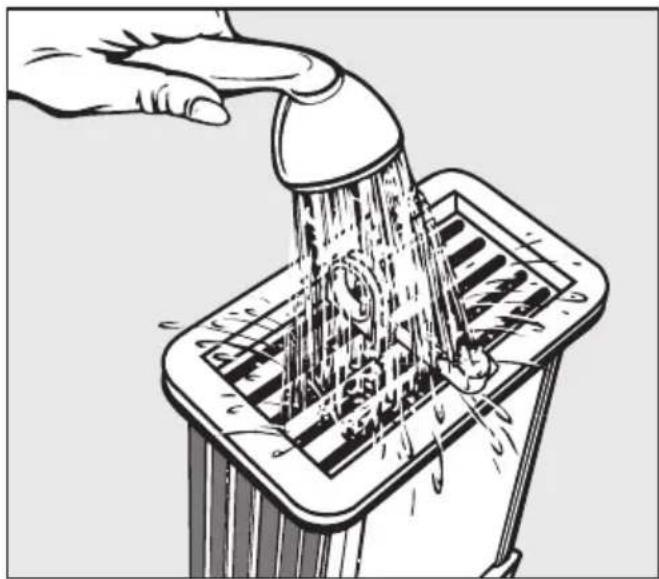

Wärmetauscher reinigen....20

Wärmetauscher einsetzen 21

Störungshilfen 22

Was tun, wenn . . . 22

Allgemeine Störungen 22

Prüf- und Störungsmeldungen....25

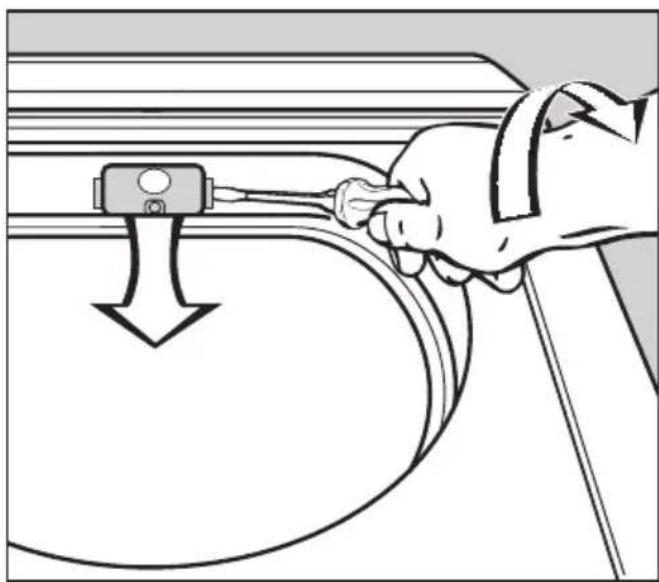

Glühlampe für Trommelbeleuchtung auswechseln 27

Kundendienst. 28

Reparaturen 28

Garantiebedingungen und Garantiezeit 28

Nachkaufbares Zubehör....28

Aufstellen und Anschließen 29

Vorderansicht....29

Aufstellungsort 30

Trockner zum Aufstellungsort tragen 30

Unterbau unter eine Arbeitsplatte. 30

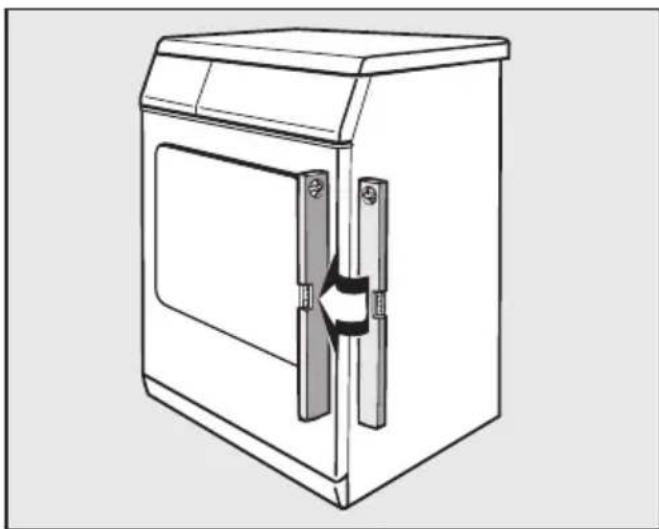

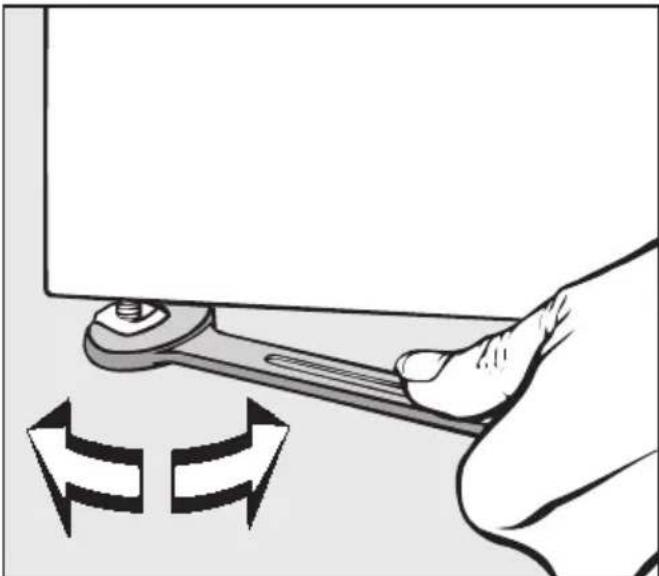

Trockner ausrichten 31

Aufstellungsraum 31

Wasch-Trocken-Säule 31

Vor einem späteren Transport. 31

Kondenswasser extern ableiten 32

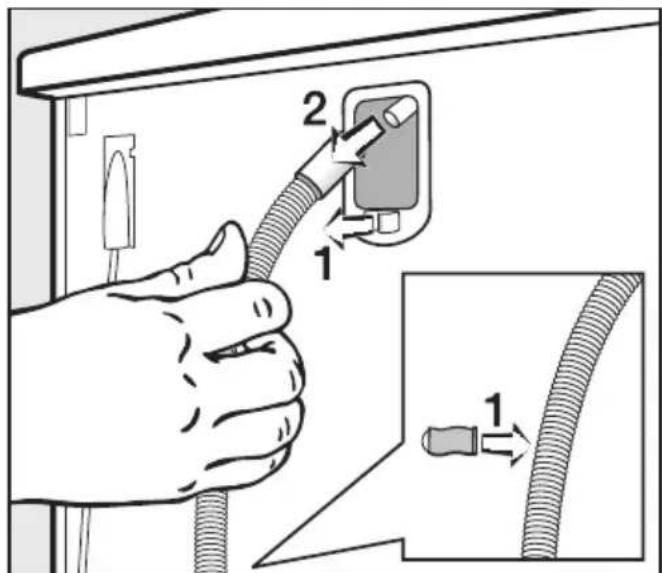

Ablaufschlauch verlegen 32

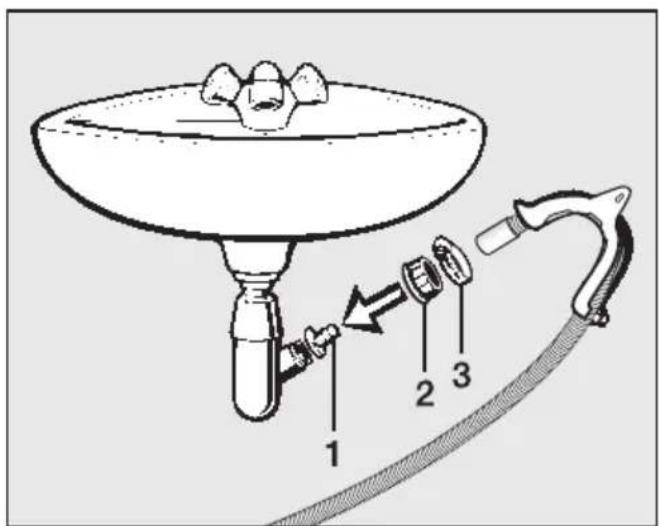

Ablaufschlauch an einem Waschbeckensiphon anschließen . . . . . . . . . . . 33

Wiedermontage 33

Elektroanschluss 34

Verbrauchsdaten 35

Technische Daten 36

Programmierfunktionen 38

Restfeuchte im Programm Koch-/Buntwäsche ändern 38

Restfeuchte im Programm Pflegeleicht ändern....39

Summer aus-/einschalten 40

Abkühlzeitverlängerung einstellen. 41

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Der Trockner darf nicht ohne Flusensiebe oder mit beschädigten Flusensieben betrieben werden.

Die Flusensiebe müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Der Trockner darf nicht ohne Wärmetauscher betrieben werden.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners. Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen. Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.
Wenn Sie das Kondenswasser extern ableiten: sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen. Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.
Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.
Halten Sie den Umgebungsraum des Trockners immer frei von Staub und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet werden, die:

• überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
• mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die heraus fallende Füllung kann einen Brand verursachen.
• mit feuergefährlichen Reinigungsmitteln behandelt sind.
• mit Haarfestiger-, Haarspray-, Nagel-lackentferner- oder ähnlichen Rückständen behaftet sind.
  – mit Rückständen, wie z.B. Wachs oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Öl-, Fett-, Creme-Rückständen).

Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.

Waschen Sie solche besonders stark verschmutzten Textilien gründlich: genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie

diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern. Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
  – Reinigen Sie nach jedem Trocknen die Flusensiebe.
• Kontrollieren Sie den Wärmetauscher von Zeit zu Zeit, und reinigen Sie ihn wenn nötig.

PFLEGELEICHT Schranktrocken+ Schranktrocken Schonen Bügelfeucht — 20 min warm — 15 min kalt — ZEITWAHL Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle ①

Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende ○ Behälter entleeren (PC) ○ START I-Ein 0-Aus Tür ② ③ ④ ⑤

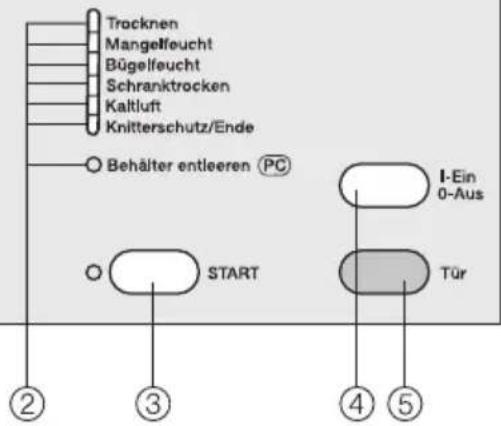

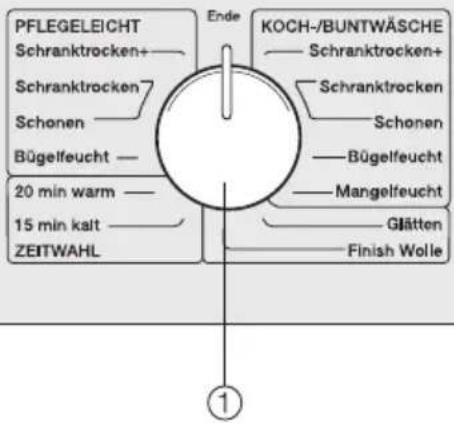

① Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

② Programmablauf-/Prüf-Kontrolle
③ Taste Start

Startet ein Trockenprogramm.

Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

④ Taste I-Ein/0-Aus

zum Ein- und Ausschalten/Programm unterbrechen.

Die Kontrollleuchte Knitterschutz/Ende leuchtet nach dem Einschalten zur Bestätigung.

⑤ Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Hinweis: bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten von selbst (Energieeinsparung).

Optische Schnittstelle PC

Die auf der Bedienungsblende mit PC gekennzeichnete Diode dient dem Kundendienst als optische Schnittstelle.

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflege- symbol ☐ mit Schonen trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

☐ Trocknen mit normaler Temperatur
☐ Trocknen mit niedriger Temperatur
nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Finish Wolle.

Daunengefüllte Textilien.

Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Programm Pflegeleicht Bügelfeucht.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Neue farbige Textilien vorm ersten Trocknen gründlich waschen und nicht zusammen mit hellen Textilien trocknen. Diese Textilien können abfärben (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Jacken öffnen, damit diese gleichmäßig durchtrocknen.

Programmübersicht

Programm Wäsche-/Textilart Hinweis
KOCH-/BUNTWÄSCHETrockenstufen		maximale Beladung:5 kg (1)
Schranktrocken+ Ein- und mehrlagige Textilien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Trikotwäsche).		-
Schranktrocken^(2)	Gleichartige Textilien aus Baumwolle (z. B. Trikotwä-sche, Biberbetttücher, Frottierwäsche, Säuglingswä-sche).	Empfinden Sie die Textilien als zu feucht, dann:- trocknen Sie mit Warmluft nach.- sollten Sie zukünftig Schranktrocken+ wählen.
Schonen Empfindliche Textilien mit dem Pflegesymbol ☉ (z. B. aus Acryl).		Die Textilien werden in der Trockenstufe Schranktro-cken schonend mit niedriger Temperatur getrocknet.
Bügelfeucht^(2)	Baumwoll- oder Leinenge-webe (z. B. Tisch- und Bett-wäsche, gestärkte Wäsche).	-
Mangelfeucht Baumwoll- oder Leinenge-webe, die durch Heißman-geln nachbehandelt werden; gestärkte Wäsche.		Die Wäsche bis zum Man-geln aufrollen, so bleibt sie feucht.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute:

Programmeinstellungen für die Prüfung nach Norm EN 61121

Programm Wäsche-/Textilart Hinweis
PFLEGELEICHTTrockenstufen		maximale Beladung:2,5 kg (1)
Schranktrocken+ Pflegeleichte Textilien aus Synthetik oder Mischgeweben, die bei Schranktrocken nicht ausreichend trocken werden (z. B. Pullover, Kleider, Hosen).		Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schranktrocken (2)	Pflegeleichte Oberhemden, Tischdecken aus Mischgeweben, wie z. B. Baumwolle/Synthetik.	Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Schonen Empfindliche Textilien mit dem Pflegesymbol ☉ (z. B. aus Acryl).		Die Textilien werden in der Trockenstufe Schranktrocken schonend mit niedriger Temperatur getrocknet. Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.
Bügelfeucht Pflegeleichte Oberhemden, Kittel, Tischdecken aus Mischgeweben, z. B. Baumwolle/Synthetik, die nachgebügelt werden müssen.		- Wäsche im Waschautomaten mindestens 30 Sekunden gut anschleudern.- Für besonders knitterarmes Trocknen die Beladung auf 1 kg reduzieren.- Textilien werden in Abhängigkeit von der Textilart und Beladung knitterarm getrocknet.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute:
Programmeinstellungen für die Prüfung nach Norm EN 61121

Programmübersicht

Programme Wäsche-/Textilart Hinweis
ZEITWAHL maximale Beladung:5 kg (1)
Warmluft Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffenheit ungleichmäßig trocknen: z.B. Jacken, Kissen und voluminöse Textilien.Trocknen einzelner Wäsche-stücke: z.B. Badetücher, Ba-dekleidung, Spültücher.		-
Kaltluft Textilien, die durchlüftet werden sollen.		-
Finish Wolle maximale Beladung:2 kg (1)
	Wolle-Textilien. Wolle-Textilien	werden in kurzer Zeit aufgelockert und somit flauschiger.Textilien sofort nach Programmende entnehmen.Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten maximale Beladung:2,5 kg (1)
	Baumwoll- oder Leinengewebe.Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik, z. B. Baum-wollhosen, Anoraks, Hemden.	Programm zur Reduzierung von Knittern nach vorherigem Schleudern im Waschautomaten.Textilien nach Programmende sofort entnehmen und zum Trocknen auf Leine oder Bügel hängen.

(1) Gewicht der Trockenwäsche

① Wäsche sortieren

■ Sortieren Sie die Textilien vor, nach:

• Faser-/Gewebeart,
• gewünschtem Trockengrad,
• gleicher Größe,
• gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Säume und Nähte prüfen, dass keine Textilfüllungen herausfallen können.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

⚠️ Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

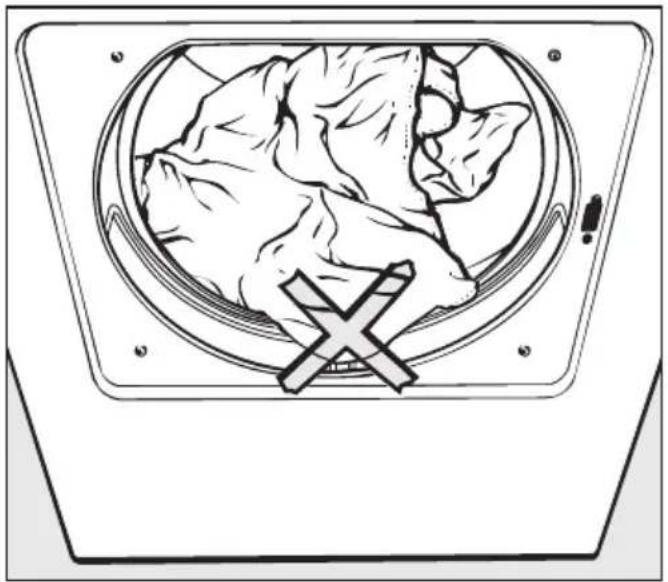

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.

■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel "Programmübersicht".

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.

■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

C Programm wählen

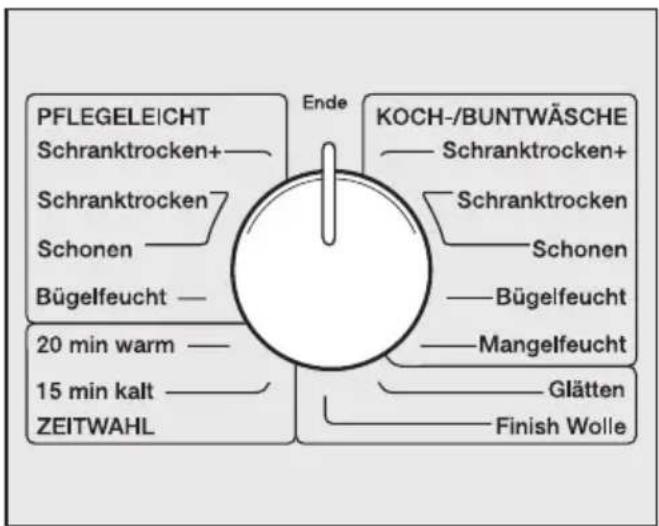

PFLEGELEICHT Schranktrocken+ Schranktrocken Schonen Bügelfeucht 20 min warm 15 min kalt ZEITWAHL Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Schranktrocken Schonen Bügelfeucht Mangelfeucht Glätten Finish Wolle

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Die jeweilige Programmdauer können Sie dem Kapitel "Verbrauchsdaten" entnehmen.

Schonen

■Zum Trocknen empfindlicher Textilien (Pflegesymbol ☐) z.B. aus Acryl, müssen Sie den Programmwähler auf Schonen stellen.

Durch die Temperaturreduzierung bei Schonen verlängert sich die Programm-dauer.

D Programm starten

■ Drücken Sie die Taste Start.

Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Kaltluft leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

Programm umwählen

Nach Programmstart können Sie den Programmwähler noch auf ein anderes Programm drehen, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Programm unterbrechen

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus aus.

Weitertrocknen:

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.

Bei Koch-/Buntwäsche- und Pflegeleicht-Programmen wird das Programm fortgesetzt, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.

Andere Programme:

■ Drücken Sie die Taste Start.

Nachlegen / Entnehmen von Textilien

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Öffnen Sie die Tür. Sie können jetzt Wäsche nachlegen oder vorzeitig entnehmen.

■ Schließen Sie zum Weitertrocknen die Tür und drücken Sie die Taste Start.

Programm abbrechen

■ Stellen Sie den Programmwähler auf Ende oder öffnen Sie die Tür.

Wenn nur noch die Kontrollleuchte Knitterschutz/Ende leuchtet, ist das Programm abgebrochen.

5 Programmende

Die Kontrollleuchte Knitterschutz/Ende und gegebenenfalls die Kontrollleuchte der erreichten Trockenstufe leuchtet.

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort entnehmen (Knitterschutz). Der Knitterschutz dauert max. 60 Minuten (außer bei Finish Wolle).

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.

■ Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■ Entleeren Sie nach jedem Trocknen den Kondenswasserbehälter. Spätestens, wenn die Kontrollleuchte Behälter entleeren leuchtet.

■ Reinigen Sie die Flusensiebe.

■ Den Wärmetauscher sollten Sie in regelmäßigen Abständen kontrollieren.

■ Schließen Sie die Tür.

■ Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus.

©

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallende Flusen von den Textilien auf. Reinigen Sie diese nach jedem Trocknen.

Trockenreinigung

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

1 2

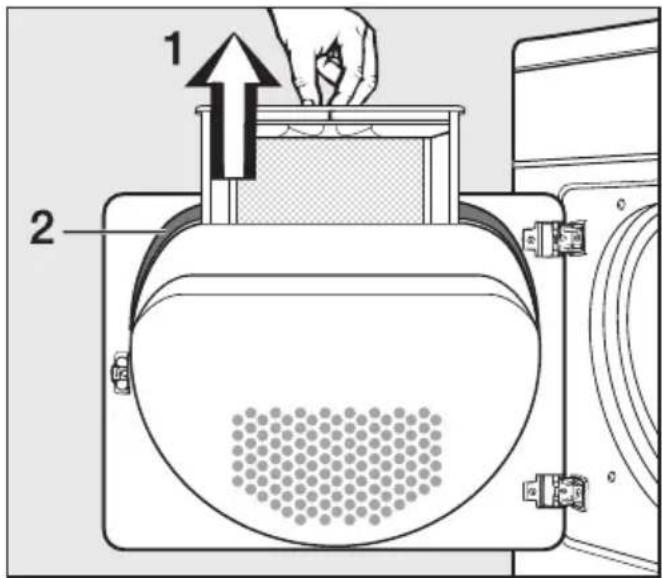

■ Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

■ Streifen oder saugen Sie die Flusen von der Siebfläche ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör) oder dem Staubsauger.

■ Reinigen Sie die Dichtung (2) an der Türkappe rundherum mit einem feuchten Tuch.

■ Schieben Sie das gereinigte Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Streifen oder saugen Sie die Flusen von den beiden Flusensieben im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätzlich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

■ Ziehen Sie das Flusensieb aus der Türkappe heraus (vorherige Seite).

■ Schieben Sie beide Siebe an den Stegen nach oben heraus.
■ Reinigen Sie alle Siebe unter fließendem heißen Wasser.
■ Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

⚠️ Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Setzen Sie die Flusensiebe aus dem Einfüllbereich der Tür (beide sind identisch) wieder ein, siehe Abbildung links.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse, Bedienungsblende und Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.
■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltige Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft können die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungsraum können Verstopfungen verursachen.

Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr. Bei häufiger Nutzung spätestens nach ca. 100 Trockengängen. Reinigen Sie ihn wenn nötig.

Wärmetauscher entnehmen

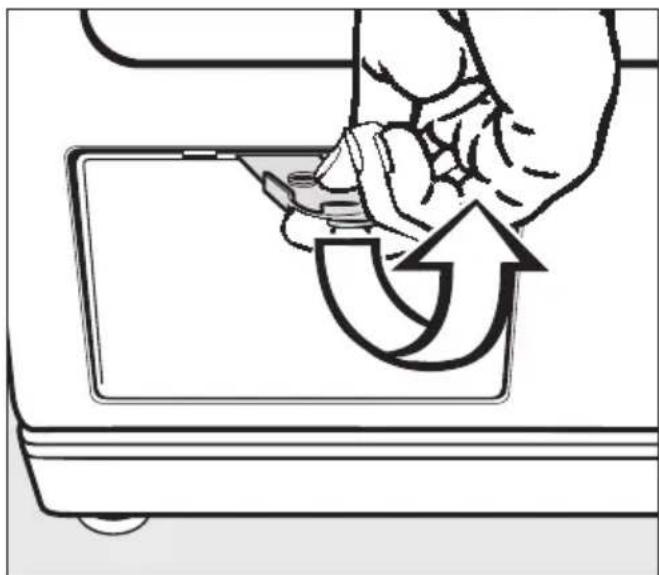

■ Öffnen Sie die äußere Klappe. Seitliche Rasthaken verhindern ein Herausfallen der Klappe.
■ Entnehmen Sie die Klappe schräg nach oben.
■ Legen Sie die Klappe zur Seite.

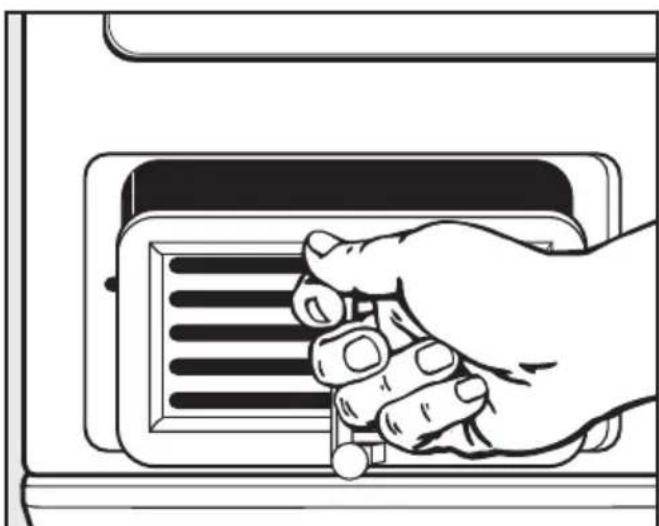

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.
■ Klappen Sie den inneren Deckel nach vorne.
■ Entnehmen Sie den inneren Deckel schräg nach oben.

■ Drehen Sie den Verschlussknebel am Wärmetauscher nach oben (damit der Haken des Verschlussknebels aus der Nut im Bodenbereich ausrastet).

■ Ziehen Sie den Wärmetauscher an seiner Öse aus dem Wärmetauschereinschubraum heraus.

Wärmetauscher kontrollieren

■ Halten Sie den Wärmetauscher gegen das Licht.
■ Schauen Sie, ob Sie innen Flusen sehen.

Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekennzeichnet.

Wenn keine Flusen zu sehen sind:

■ Setzen Sie den Wärmetauscher wieder ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

■ Reinigen Sie den Wärmetauscher, wie nachfolgend beschrieben.

Wärmetauscher reinigen

■ Halten Sie beim Durchspülen des Wärmetauschers unbedingt die Positionen ein, die in beiden folgenden Bildern dargestellt sind!

■ Durchspülen Sie den Wärmetauscher von der Längsseite - wie im oberen Bild dargestellt - mit einem Wasserstrahl.

■ Durchspülen Sie den Wärmetauscher von der Vorderseite mit einem Wasserstrahl.
■ Kontrollieren Sie den Wärmetauscher erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.
■ Achten Sie auf saubere Dichtungsgummis am Wärmetauscher. Dichtungsgummis dürfen nicht entfernt werden und keine Knicke aufweisen!

Wärmetauschereinschubraum kontrollieren und reinigen

■ Kontrollieren Sie den Wärmetauschereinschubraum im Inneren des Trockners auf vorhandene, sichtbare Flusen.

Entfernen Sie Flusen mit einem feuchten Tuch nur von den Bereichen, die Sie mit der Hand erreichen können.

Wärmetauscher einsetzen

■ Schieben Sie den Wärmetauscher ganz (bis zum Anschlag) in den Wärmetauschereinschubraum hinein. Die Öse des Wärmetauschers muss oben sein, der Verschluss-knebel unten.
■ Drehen Sie den Verschlussknebel am Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels deutlich unten in die Nut im Bodenbereich einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■ Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■ Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.
■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

⚠️ Nur der ordnungsgemäß eingesetzte und verriegelte Wärmetauscher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Was tun, wenn ...?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen
Problem Ursache Behebung
Der Trockner geht nach dem Einschalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Ist der Trockner eingeschaltet?- Ist der Netzstecker eingesteckt?- Ist die Tür geschlossen?- Ist die Sicherung in Ordnung?
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen verwendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Problem Ursache Behebung
Es haben sich Flusen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen nennenswerten Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden durch Flusensiebe aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").
Die Wäsche ist unzufrieden stellend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	- Trocknen Sie mit Warmluft nach.- Wählen Sie beim nächsten Programmlauf ein geeignetes Programm.
Die Trommelbeleuchtung leuchtet nicht.	Die Beleuchtung schaltet automatisch aus (Energieeinsparung).	Schalten Sie den Trockner aus und wieder ein.
	Eventuell ist die Glühlampe defekt.	Die Glühlampe können Sie auswechseln: siehe am Ende dieses Kapitels.
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursa-chen den Trockner ausschalten und zum Programm-start wieder einschalten!
	Die Be- und Entlüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist. Dadurch ist die Raumtemperatur stark gestiegen.	Öffnen Sie Tür oder Fenster, damit die Raumtemperatur nicht zu stark steigt.
	Die Lüftungsschlitze unterhalb der Tür sind zuge-stellt.	- Entfernen Sie störende Gegenstände.
	Die Flusensiebe sind mit Flusen verstopft oder sind nach der Reinigung nasseingesetzt worden.	- Entfernen Sie die Flu-sen.- Die Flusensiebe müs-sen trocken sein.
	Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.	Der Wärmetauscher soll von Zeit zu Zeit kontrolliert und gereinigt werden (Kapitel "Reinigung und Pflege").
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschau-tomaten mit höherer Drehzahl.
	Der Trockner ist überla-den.	Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse wird der Feuchtegrad der Wäsche nicht exakt ermittelt.	- Öffnen Sie künftig die Reißverschlüsse.Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig mit dem Warmluftprogramm.
Die äußere Klappe für den Wärmetauscher lässt sich nicht schließen.	Der innere Deckel für den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.	- Prüfen Sie den festen, ordnungsgemäßen Sitz des inneren Deckelsunddes Wärmetauschers.- Prüfen Sie ebenfalls deren Dichtungsgummis.- Entfernen Sie sichtbare Flusen mit einem Tuch aus dem Wärmetauscherein-schubraum.
Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.	Im Bodenbereich des Wärmetauscherein-schubraumes haften Flusen.
Prüf- und Störungsmeldungen
Die Kontrollleuchte Behälter entleeren leuchtet.	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch ist geknickt.	- Entleeren Sie das Kondenswasser.- Prüfen Sie den Ablauf-schlauch.- Die Prüfmeldung erlischt durch das Aus-/Einschalten des Trockners.
Programmabbruch. Kontrollleuchte Man-gelfeucht oder Bügel-feucht blinkt. Der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	- Schalten Sie den Trockner aus und ein.- Starten Sie ein Programm. Erfolgen wieder Programmab-bruch und Fehlermeldung, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.

Störungshilfen

Problem Ursache Behebung
Das Programm wurde abgebrochen. Kontroll-leuchte Knitter-schutz/Ende leuchtet. Der Summer ertönt.	Das ist keine Störung. Die Elektronik erkennt, dass keine Wäsche in der Trommel ist und bricht das Programm ab. Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmab-bruch führen.	Einzelne Wäscheteile sollten Sie künftig mit dem Warmluftprogramm trocknen. Vor Programmumwahl: Tür öffnen und schließen.

Glühlampe für Trommelbeleuchtung auswechseln

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Schieben Sie ein handelsübliches Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abdeckung für die Glühlampe.
* z.B. einen breiten Schlitzschrauben - dreher
■ Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Handgelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

⚠️ Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

050 800 300*

(*österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

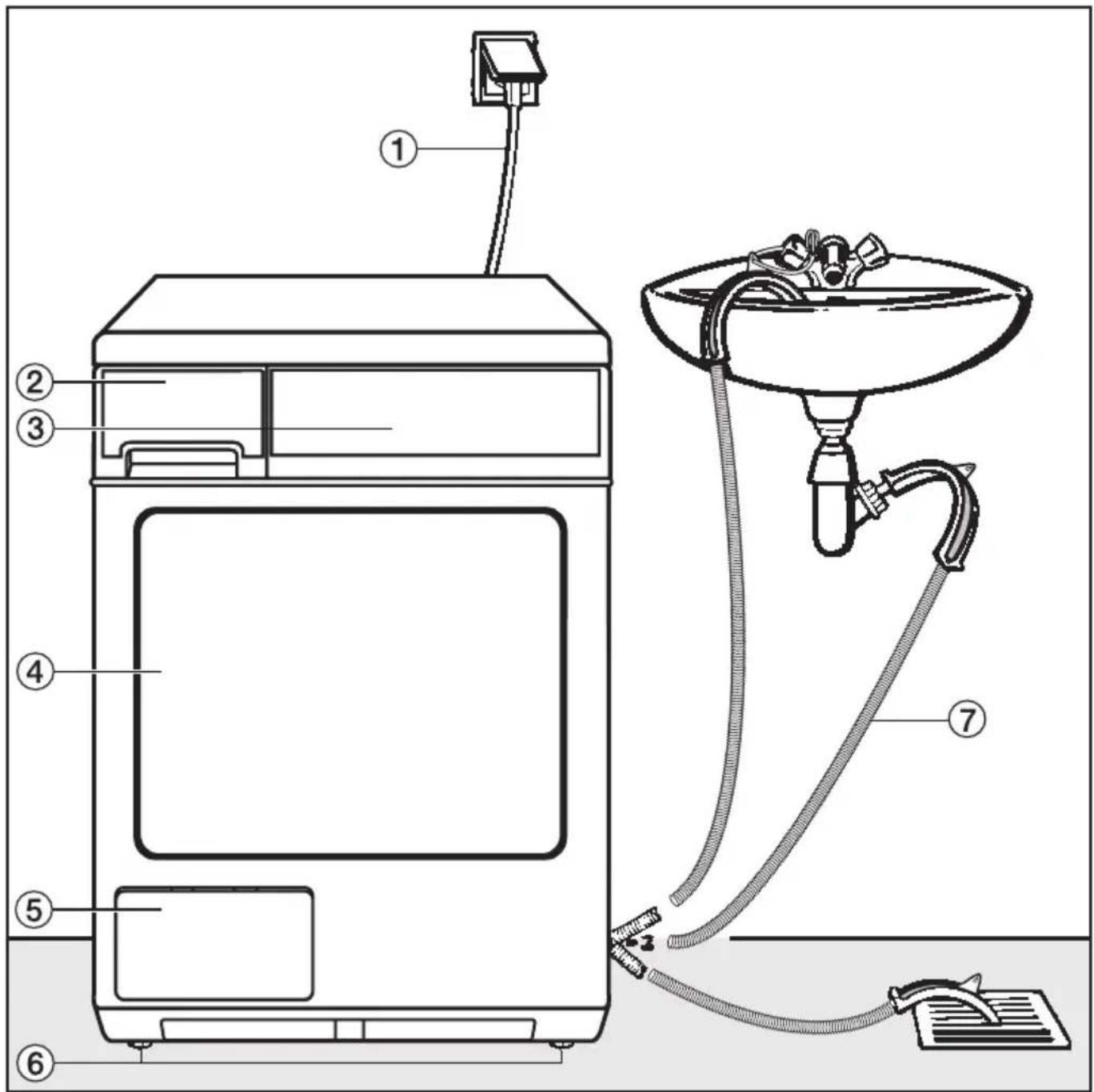

Vorderansicht

① Netzanschlussleitung
② Kondenswasserbehälter
③ Bedienungsblende
④ Tür
⑤ Äußere Klappe für den Wärmetauscher

⑥ Vier höhenverstellbare Schraubfüße alternativ zum Kondenswasserbehälter:
⑦ Ablaufschlauch für Kondenswasser (mit bogenförmigem Halter)

Aufstellungsort

⚠️ Im Schwenkbereich der Trockner-tür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt an-geschlagene Tür installiert werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Der Trockner sollte nicht direkt neben einem Kühl-/Gefriergerät untergebaut werden. Der an der Trocknerrückseite austretende warme Luftstrom erhöht die Temperatur am Wärmeaustauscher des Kühl-/Gefriergerätes, wodurch die Kältemaschine ununterbrochen läuft. Ist dieser Aufstellungsort unvermeidbar, muss das Kühl-/Gefriergerät zum Trockner hin abgeschottet werden.

Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit erforderlich!

– Eine Montageanleitung liegt dem Unterbausatz bei.
- Durch den Unterbau kann sich die Trockenzeit verlängern.
- Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.
- Der warme Luftstrom von der Trocknerrückseite soll abgeführt werden können. Das kann z.B. erreicht werden durch Drehen der Trocknerfüße (sodass sich der Spalt zwischen Fußboden und Trocknerunterseite vergrößert) und Unterbrechen einer vorhandenen durchgehenden Möbelsockelblende im Bereich des Trockners.

Bei Nischenhöhen von:

• 830-840 mm sind längere Schraubfüße* erforderlich.
• 870-885 / 915-930 mm sind ein / zwei Höhenausgleichsrahmen* erforderlich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Wurde für den Unterbau der Deckel demontiert, dann achten Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus

⚠️ Die Lüftungsschlitze im Sockel auf keinen Fall zustellen! Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsraum

Die beim Trocknen angesaugte Kühlluft strömt an der Trockner-Vorder- und Rückseite aus und erwärmt die Raumluft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichende Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Kondenswasser extern ableiten

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.

Der Ablaufschlauch (Länge ca. 2 m) ist im Trockner verlegt. Ihn müssen Sie komplett aus dem Trockner herausziehen. Max. Abpumphöhe: 1,5 m.

Als nachkaufbares Zubehör erhalten Sie eine Schlauchverlängerung.

Ablaufschlauch verlegen

Obere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus den Klemmhalterungen (1) heraus.

■ Ziehen Sie den Ablaufschlauch vom Stutzen (2) ab.

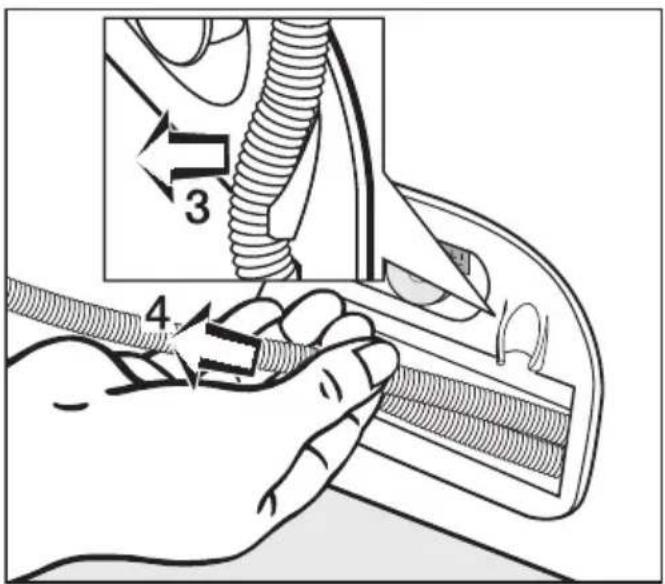

Untere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus der Klemmhalterung (3) heraus.

■ Ziehen Sie den Ablaufschlauch komplett nach links aus dem Trockner heraus (4). Beachten Sie jedoch:

⚠️ Den Ablaufschlauch nicht knicken. Er könnte sonst beschädigt werden!

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden (siehe Abbildung "Vorderansicht").

Ablaufschlauch an einem Waschbeckensiphon anschließen

Den Ablaufschlauch können Sie direkt an einem speziellen Waschbeckensiphon anschließen.

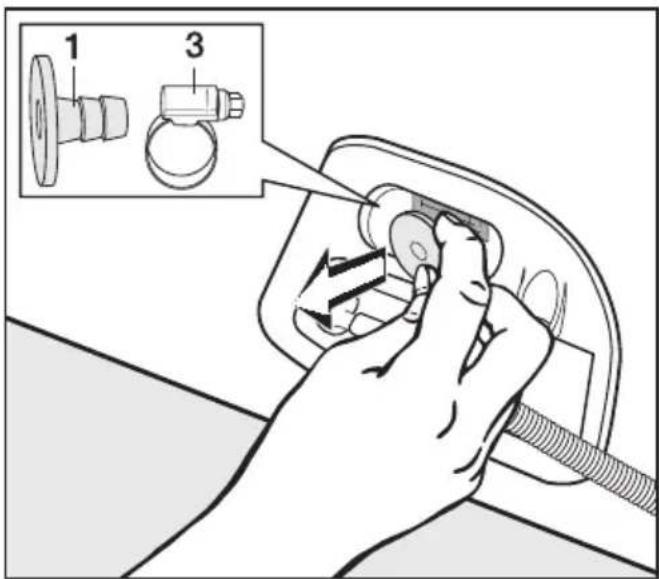

■ Entnehmen Sie das Zubehör an der unteren Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbecken-Überwurfmutter mit einem Plättchen verschlossen, das Sie entnehmen müssen. Eine in der Überwurfmutter vorhandene Dichtung sollten Sie nicht entfernen.

■ Stecken Sie das Schlauchende auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Wiedermontage

⚠ Schieben Sie den Ablaufschlauch nicht in den Trockner zurück. Der Ablaufschlauch könnte sonst im Trockner geknickt und beschädigt werden!

■ Legen Sie den Ablaufschlauch zu einer großen Schlaufe zusammen.
■ Befestigen Sie die Schlaufe mit dem Draht (wenn noch vorhanden) an der oberen Trocknerrückseite. Anderenfalls: legen Sie die Schlaufe hinter den Trockner.
■ Stecken Sie das freie Ende des Ablaufschlauches auf den Stutzen an der oberen Trocknerrückseite.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programme Beladungs- menge kg U/min		Endschleuderstufe (im Haushalts-waschautomaten) kWh Minuten	Energie Trockenzeit (einschl. Abkühl-zeit)
				10 A* 16 A*
KOCH-/BUNTWÄSCHE
Schranktrocken + 5,0 1200			2,80	89 77
		1400	2,65	85 74
		1600	2,40	77 67
		1800	2,35	75 66
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,40 106 92
Schranktrocken 5,0 1200			2,65	85 74
		1400	2,55	81 71
		1600	2,25	73 64
		1800	2,20	72 63
Bügelfeucht^(1)	5,0 800 (70 % Restfeuchte) 2,75 87 74
Bügelfeucht 5,0 1200			2,00	66 57
		1400	1,90	62 53
		1600	1,60	55 47
		1800	1,55	53 46
Mangelfeucht 5,0 1200			1,60	55 47
		1400	1,50	51 44
		1600	1,20	43 37
		1800	1,15	42 36
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000 (50 % Restfeuchte) 1,25 44 39
Bügelfeucht 2,5 1000	1,10 40 35
Sonderprogramme
Finish Wolle	2,0	-	0,20	4 4
Glätten	2,5	-	0,30	9 9

(1) Prüfprogramm nach EN 61121
Werte ermittelt nach Norm EN 61121

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Zusatzfunktionen durchzuführen.

* Absicherung siehe Typenschild

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 85 cm (verstellbar +0,7/- 0,7 cm)

Höhe für Unterbau 82 cm

Breite 59,5 cm

Tiefe 58 cm

Tiefe bei geöffneter Tür 106 cm

Gewicht 54 kg

Trommelvolumen 100 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Fassungsvermögen des

Kondenswasserbehälters ca. 3,5 l

Maximale Abpumphöhe 1,5 m

Maximale Abpumplänge 4 m

Länge der Anschlussleitung 2 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Leistung der Glühlampe siehe Typenschild

Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen

Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Restfeuchte im Programm Koch-/Buntwäsche ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sollten Sie aber die Wäsche insgesamt trockner wünschen, dann können Sie in diesem Programm gleichzeitig alle Trockenstufen trockener einstellen. Hierdurch verlängert sich die Programmdauer.

Werkseitig ist eine Standardrestfeuchte eingestellt. Sie können sie trockner einstellen.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Schranktrocken.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.

- Kontrollleuchte Trocknen blinkt: Standardrestfeuchte wird trockner

- Kontrollleuchte Trocknen blinkt nicht: Standardrestfeuchte (Werkeinstellung)

⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Restfeuchte im Programm Pflegeleicht ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und energiesparendes Trocknen ausgerichtet. Sollten Sie aber die Wäsche insgesamt trockner wünschen, dann können Sie in diesem Programm gleichzeitig alle Trockenstufen trockener einstellen. Hierdurch verlängert sich die Programmdauer.

Werkseitig ist eine Standardrestfeuchte eingestellt. Sie können sie trockner einstellen.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Schonen.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.

- Kontrollleuchte Trocknen blinkt: Standardrestfeuchte wird trockner

- Kontrollleuchte Trocknen blinkt nicht: Standardrestfeuchte (Werkeinstellung)

⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Summer aus-/einschalten

Der Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).

Werkseitig ist der Summer eingeschalte, Sie können ihn ausschalten.

Der Dauerwarnton bei Fehlermeldungen ist unabhängig vom ein- oder ausgeschalteten Summer.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Bügelfeucht.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.
- Kontrollleuchte Trocknen blinkt nicht: Summer aus

- Kontrollleuchte Trocknen blinkt: Summer ein (Werkeinstellung)

⑦ Schalten Sie mit der Tastel-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Abkühlzeitverlängerung einstellen

Die Textilien werden nach Programmende automatisch - und solange wie notwendig - abgekühlt. Diese Abkühlzeit können Sie verlängern. Die Textilien werden stärker abgekühlt.

Werkseitig ist die Abkühlzeitverlängerung nicht eingestellt. Sie können diese verlängern (in 2 Stufen).

Die Abkühlzeitverlängerung ist für die Programme Koch-/Buntwäsche, Pflegeleichteinstellbar.

Das Programmieren und Speichern erfolgt mit den Schritten ① bis ⑦.

Die Programmierfunktion wird mit Hilfe der Taste Start und des Programmwählers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.
– Die Tür ist geschlossen.
- Der Programmwähler steht auf Position Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ②-③ gedrückt.
② Schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.
3 Warten Sie, bis die Kontrollleuchte Start statisch leuchtet . . .
4 . . . und lassen Sie die Taste Start da- nach los.
5 Drehen Sie den Programmwähler auf Koch-/Buntwäsche Mangelfeucht.
6 Durch Drücken der TasteStart können Sie die Programmierfunktion ändern.
- Kontrollleuchte Trocknen blinkt 1x: Abkühlzeit 5 Minuten länger
- Kontrollleuchte Trocknen blinkt 2x: Abkühlzeit 10 Minuten länger
- Kontrollleuchte Trocknen blinkt nicht: normale Abkühlzeit (Werkeinstellung)
⑦ Schalten Sie mit der TasteI-Ein/O-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Beachten Sie die Voraussetzung und führen Sie die Punkte ① bis ⑤ aus.

Mit Hilfe der Kontrollleuchte Trocknen können Sie sehen, wie die Programmierfunktion eingestellt ist.

■ Schalten Sie den Trockner aus.

Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

e-mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Miele im Internet: www.miele.lu

e-mail: [e-mail]

Werkkundendienst

D Deutschland

0800-22 44 666*

Mo-Fr 7 - 20 Uhr *kostenfrei

Sa 9 - 13 Uhr

A Österreich

050 800 300**

Mo-Fr 7.30 - 18 Uhr ^** österreichweit zum Ortstarif

L Luxemburg

00352-4 97 11-20/22

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr

Produktinformationen

D Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,14 pro Minute

Sa 9 - 13 Uhr

A Österreich

050 800 800**

Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif

L Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
