BEDIENUNGSANLEITUNG T 243 MIELE

Gebrauchsanweisung Ablufttrockner T 243

Lesen Sie unbedingt die Gebrauchs-

anweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Inhalt

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 7

Entsorgung der Transportverpackung. 7

Entsorgung des Altgerätes 7

Energie einsparen 7

Gerätebeschreibung 8

Bedienungsblende / Ausstattungsmerkmale. 8

Programmaktualisierung (Update) 9

Elektronische Schlossfunktion und Programmierfunktionen. 9

Wäschehinweise 10

Programmübersicht 11

So trocknen Sie richtig 14

① Wäsche sortieren.... 14

② Trockner beladen und einschalten 14

3 Programm wählen 15

4 Zusatzfunktion(en) wählen 15

E-Spar 15

Kurz. 16

Schonen 16

Summer....16

5 Programm starten 16

6 Programmende 16

Zusätzlicher Hinweis 17

Kurzanweisung 17

Programm ändern 18

Programm unterbrechen....18

Programm abbrechen und neues Programm wählen. 18

Nachlegen oder Entnehmen von Textilien 18

Elektronische Schlossfunktion....19

Reinigung und Pflege 20

Flusensieb reinigen 20

Trockner reinigen 20

Störungshilfen 21

Was tun, wenn . . . ? 21

Allgemeine Störungen 21

Prüf-/Störungsmeldungen, die durch Kontrollleuchten angezeigt werden. . . . 24

Glühlampe für Trommelbeleuchtung auswechseln 27

Kundendienst. 28

Reparaturen 28

Garantiebedingungen und Garantiezeit 28

Nachkaufbares Zubehör....28

Aufstellen und Anschließen 29

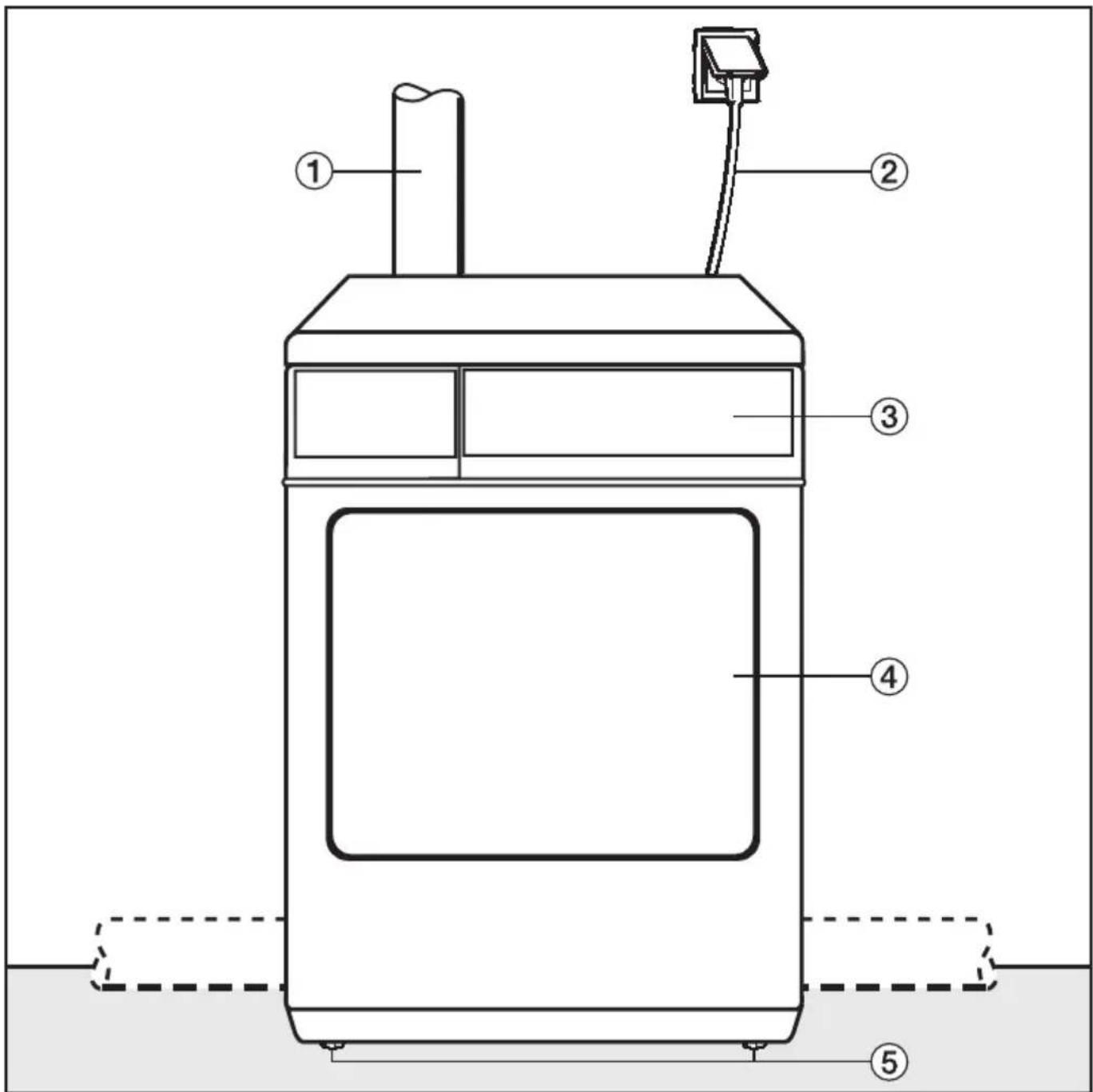

Vorderansicht....29

Aufstellungsort....30

Trockner zum Aufstellungsort tragen 30

Unterbau unter eine Arbeitsplatte. 30

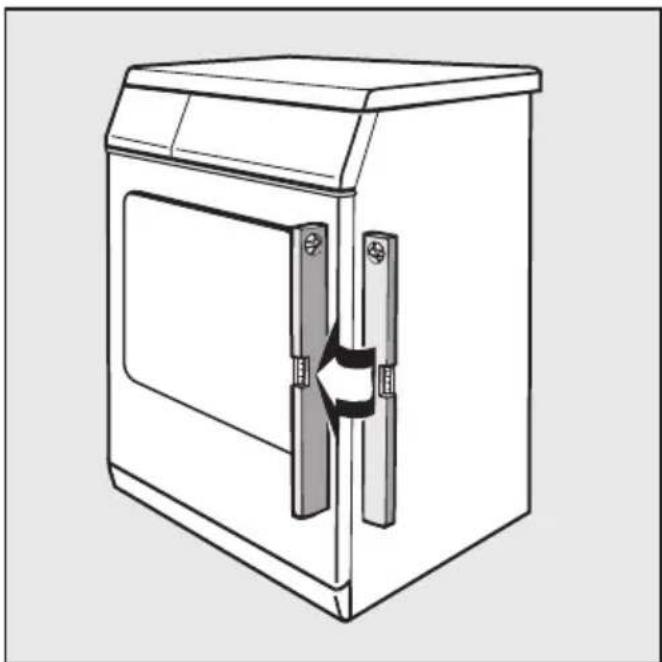

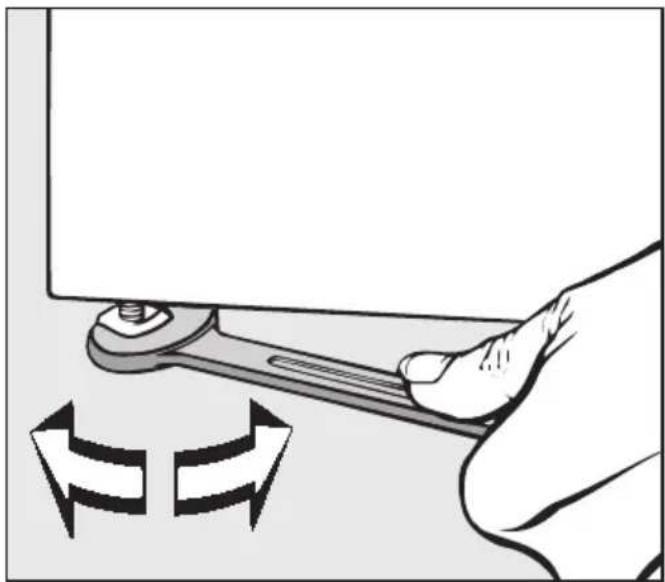

Trockner ausrichten 31

Wasch-Trocken-Säule 31

Elektroanschluss 32

Installation der Abluftleitung 33

Grundsätze 33

Gesamtrohrlänge berechnen....34

Installationsmöglichkeiten am Trockner....35

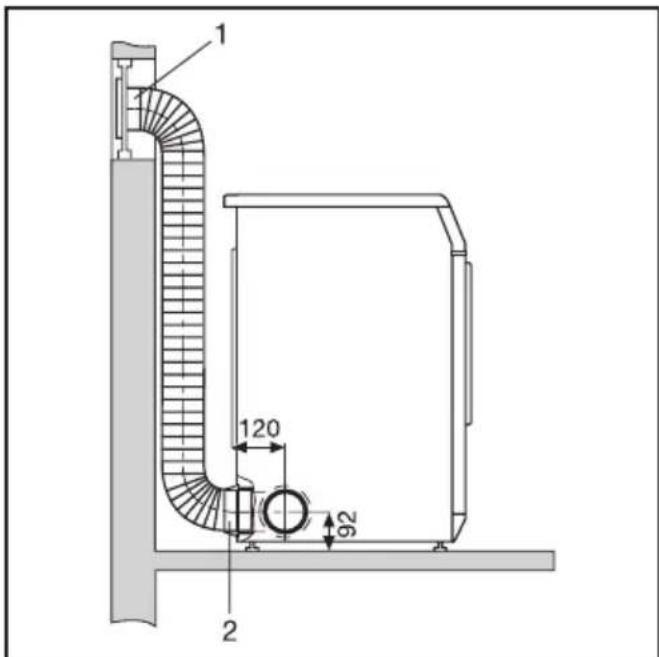

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung. 36

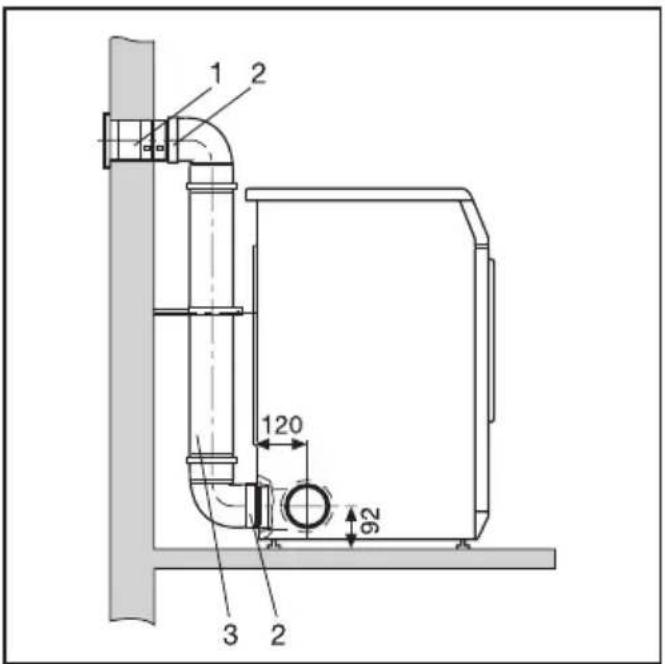

⑧ Abluftleitungssystem aus gesteckten Rohren....38

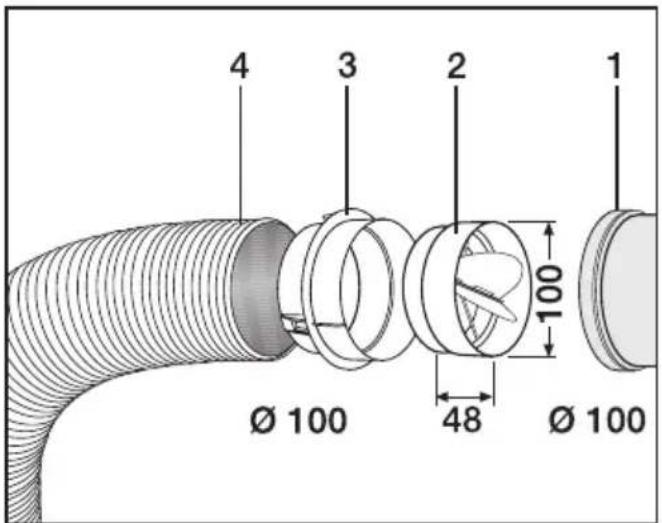

© Mauerrohr-Direktanschluss 39

⑭ Abluftsammelleitung 40

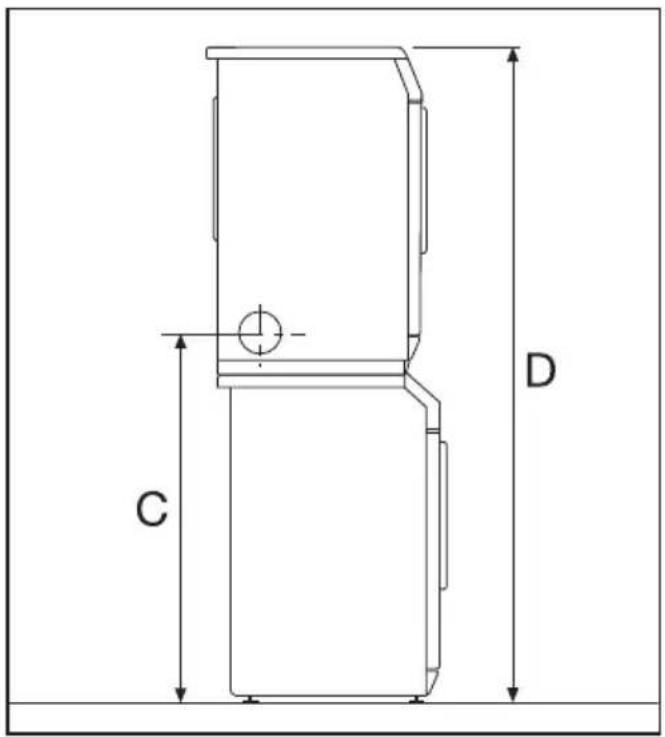

Wasch-Trocken-Säule 41

Verbrauchsdaten 42

Technische Daten 43

Programmierfunktionen 46

Höherer Trockengrad 46

Memory-Funktion 47

Knitterschutz 48

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von durch Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Dieser Trockner darf niemals:

• an einem fremdgenutzten Kamin angeschlossen werden.
• ohne Abluftleitung betrieben werden.
• ohne Flusensieb oder mit beschädigtem Flusensieb betrieben werden.

Kontrollieren Sie regelmäßig alle Bestandteile der Abluftleitung (z. B.

Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert werden, bevor sie am Trockner installiert wird.

Vergiftungsgefahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben Raum oder in der Wohnung oder in benachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z. B. durch:

• unverschließbare Belüftungsöffnungen in der Außenwand oder
• Fensterschalter: der Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb, sowie die Vermeidung von Unterdruck von 4 Pa oder mehr, sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Die Abluft darf nicht in einem in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückgedrückt wird.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Temperaturen bei oder unterhalb dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Brandgefahr besteht bei Textilien, die:

– überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
– mit feuergefährlichen Reinigungsmitteln behandelt sind.
- mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
- mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
– mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie sparen etwa 30 % Energie und Zeit beim Trocknen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Trocknen Sie bei höheren Umgebungstemperaturen ab 25°C zusätzlich mit E-Spar.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge.
  Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
• Reinigen Sie nach jedem Trocknen unbedingt das Flusensieb.
• Kontrollieren Sie regelmäßig die Abluftleitung und deren Bestandteile auf mögliche Flusenansammlungen und entfernen Sie diese gegebenenfalls.
• Verwenden Sie möglichst wenige Bögen oder Biegungen bei der Installation der Abluftleitung.

Bedienungsblende / Ausstattungsmerkmale

E-Spar Kurz— Schonen Summer START ① ② PFLEGELEICHT Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Extratrocken Schranktrocken Schranktrocken+ Bügelfeucht Schranktrocken+ Finish Wolle Bögelfeucht Glätten Bögelfeucht 20 min warm Mangelfeucht ZEITWAHL 15 min kalt Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaltluft Knitterschutz/Ende ③ ④ I-Ein 0-Aus Luftweg reinigen vorriegelt PC ⑤ ⑥ Tür

①Taste START

zum Starten des Trockenprogramms. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

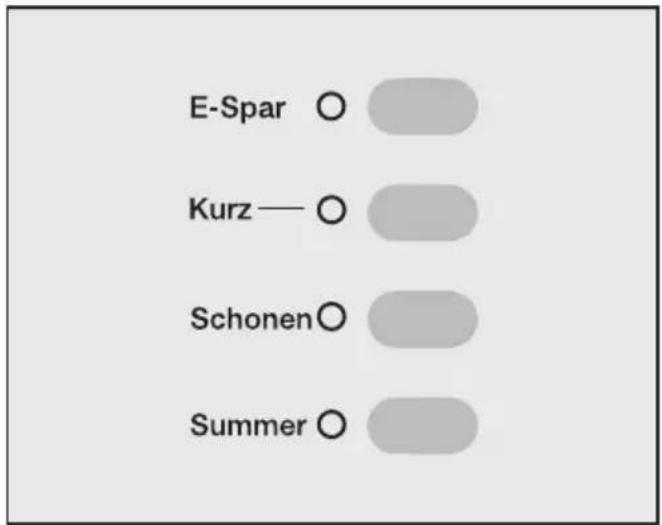

②Tasten zum Ein- und Ausschalten der Zusatzfunktionen

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

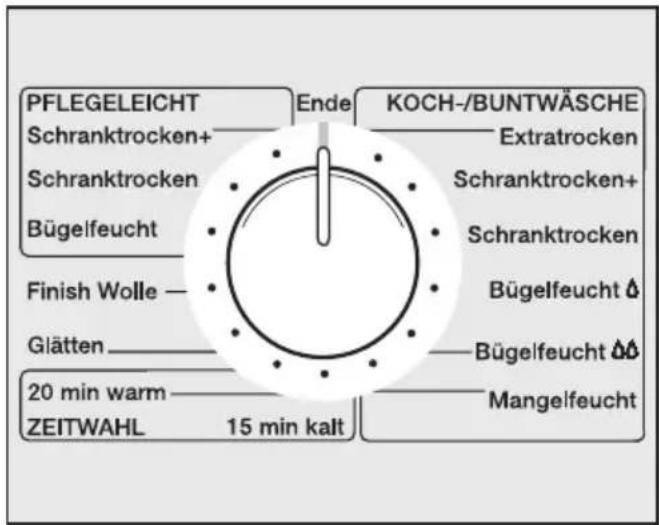

③Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

Die Ringbeleuchtung des Programmwählers erlischt wenige Minuten nach dem Einschalten, solange keine Programmwahl oder kein Programmstart erfolgt, sowie wenige Minuten nach Programmende (Energieeinsparung).

④Programmablauf-Kontrollleuchten für die jeweils erreichte Trockenstufe; und Prüf-Kontrollleuchten:

die Prüf-Kontrollleuchten sind im Kapitel "Störungshilfen" erläutert.

⑤Taste I-Ein/0-Aus

zum Ein- und Ausschalten / Programm unterbrechen.

⑥Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Programmaktualisierung (Update)

Die mit PC gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Elektronische Schlossfunktion und Programmierfunktionen

Mit Hilfe des Programmwählers und der Tasten können Sie programmieren:

Elektronische Schlossfunktion Sie schützt den Trockner vor Fremdbe- nutzung.

Programmierfunktionen Hiermit können Sie den Trockner Ihren individuellen Bedürfnissen anpassen - wenn Sie wünschen.

Informationen hierzu finden Sie in den entsprechend lautenden Kapiteln.

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflege- symbol ☐ mit Schonen trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Trocknen mit normaler Temperatur
☐ Trocknen mit niedriger Temperatur
☒nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Finish Wolle.

Daunengefüllte Textilien.

Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Sonderprogramm Pflegeleicht Bügelfeucht.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Möglichkeit, dass diese Textilien abfärben und sich andersfarbige Flusen darauf ablagern.

Programm Wäsche-/Textilart Hinweis
KOCH-/BUNTWÄSCHEmaximale Beladung:Trockenstufen5 kg (1)
Extratrocken Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.		Gewirkte Textilien (z. B. T-Shirts, Unterwäsche) nicht Extratrocken trocknen - sie können einlaufen.
Schranktrocken+ Ein- und mehrlagige Texti - lien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Unterwäsche).		-
Schranktrocken^(2)	Gleichartige Textilien aus Baumwolle (z. B. Unterwä-sche, Biberbetttücher, Frot-tierwäsche, Säuglingswä-sche).	Empfinden Sie die Textilien als zu feucht, dann:- trocknen Sie mit Warmluft nach.- sollten Sie zukünftig Schranktrocken+ wählen.
Bügelfeucht Baumwoll- oder Leinenge-webe (z. B. Tisch- und Bett-wäsche, gestärkte Wäsche).		-
Bügelfeucht ^(2)		Empfinden Sie die Textilien als zu feucht, wählen Sie zu-künftig Bügelfeucht .
Mangelfeucht Baumwoll- oder Leinenge-webe, die durch Heißman-geln nachbehandelt werden; gestärkte Wäsche.		Die Wäsche bis zum Man-geln aufrollen, so bleibt sie feucht.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Programmübersicht

Programme Wäsche-/Textilart Hinweis
PFLEGELEICHTTrockenstufen		maximale Beladung:2,5 kg (1)
Schranktrocken+ Pflegeleichte Textilien ausSynthetik oder Mischgewe-ben, die bei Schranktrockennicht ausreichend trockenwerden (z. B. Pullover, Klei-der, Hosen).		Wäsche im Waschautoma-ten mindestens 30 Sekun-den gut anschleudern.
Schranktrocken (2)	Pflegeleichte Oberhemden;Tischdecken aus Mischge-weben, wie z. B. Baumwolle/Synthetik.	Wäsche im Waschautoma-ten mindestens 30 Sekun-den gut anschleudern.
Bügelfeucht Pflegeleichte Oberhemden,Kittel, Tischdecken ausMischgeweben, z. B. Baum-wolle/Synthetik, die nachge-bügelt werden müssen.		Wäsche im Waschautoma-ten mindestens 30 Sekun-den gut anschleudern.Bei knitterempfindlichen Tex-tilien Beladungsmenge re-duzieren (siehe auch Hin-weis unter "Sonderprogram-me").
ZEITWAHL maximale Beladung: 5 kg (1)
Warmluft Einzelne Wäschestücke, wiez. B. Badetücher, Badekleidung, Spültücher.Nachtrocknen mehrlagigerTextilien, die aufgrund ihrerBeschaffenheit unterschied-liche Trocknungseigenschaften aufweisen.		-
Kaltluft Textilien, die durchlüftet wer-den sollen.		-

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung nach Norm EN 61121

Programme Wäsche-/Textilart Hinweis
Sonderprogramme
Pflegeleicht Bügelfeucht	maximale Beladung: 1 kg (1)
	Textilien aus Baumwolle oder Mischgewebe, wie z. B. Oberhemden, Blu- sen	Diese Trockenstufe können Sie als Sonderprogramm nutzen, wenn Sie die Beladung auf 1 kg reduzieren. Textilien werden, abhängig von der Textilart, knitterarm getrocknet.
Finish Wolle	maximale Beladung: 2 kg (1)
	Wolle-Textilien. Wolle	Textilien werden in kurzer Zeit aufgelockert und somit flauschiger. Textilien sofort nach Programmende entnehmen. Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten maximale Beladung: 2,5 kg (1)
			Baumwoll- oder Leinen- gewebe. Pflegeleichte Textilien aus Baumwolle, Mischgewe- ben oder Synthetik, z. B. Baumwollhosen, Anoraks, Hemden.	Programm zur Reduzierung von Knit- tern nach vorherigem Schleudern im Waschautomaten. Textilien nach Programmende sofort entnehmen und zum Trocknen auf Lei- ne oder Bügel hängen.

(1) Gewicht der Trockenwäsche

Zusatzfunktion(en) wählen
Programm Zusatzfunktionstaste(n)
KOCH-/BUNTWÄSCHEPFLEGELEICHTZEITWAHL - Warmluft- KaltluftFinish WolleGlätten	E-Spar, Kurz, Schonen, SummerE-Spar, Kurz, Schonen, SummerE-Spar, Schonen, SummerSummerSummerSummerSummer
empfindliche Textilien mit dem Pflegesymbol ☐mit der Zusatzfunktion Schonentrocknen

①Wäsche sortieren

■ Sortieren Sie die Textilien vor, nach:

• Faser-/Gewebeart,
• gewünschtem Trockengrad,
• gleicher Größe,
• gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Reißverschlüsse, Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

⚠ Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

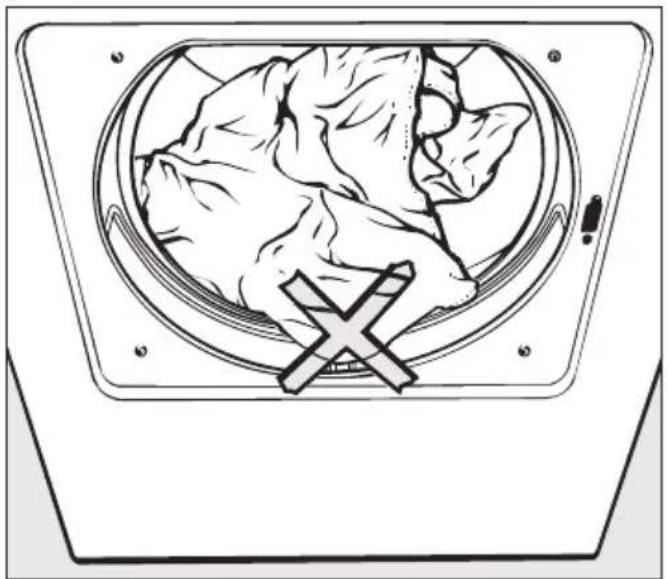

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel "Programmübersicht".

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

③Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle — Glätten 20 min warm ZEITWAHL 15 min kalt Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht ⬤ Bügelfeucht ⬤Ⓧ Mangelfeucht

■Stellen Sie den Programmwähler auf das gewünschte Programm ein.

KOCH-/BUNTWÄSCHE und PFLEGELEICHT

Die Elektronik ermittelt in Abhängigkeit von der Wäscherestfeuchte die Programmdauer. Hieraus ergibt sich eine Circa-Trockenzeit, die Sie dem Kapitel "Verbrauchsdaten" entnehmen können.

Finish Wolle und Glätten

Programmdauer siehe Kapitel "Verbrauchsdaten".

ZEITWAHL

Die Programmdauer entspricht den auf der Bedienungsblende stehenden Zeiten.

④ Zusatzfunktion(en) wählen

E-Spar O Kurz— O Schonen O Summer O

■Drücken Sie die Taste(n) der erwünschten oder erforderlichen Zusatzfunktion(en).

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten und die Kontrollleuchte erlischt beim Loslassen der Taste.

Bei unzweckmäßiger Kombination der Zusatzfunktionen (z. B. "Kurz" und "Schonen") akzeptiert die Elektronik nur die zuletzt gewählte Zusatzfunktion.

E-Spar

Für einen reduzierten Energieverbrauch bei höheren Umgebungstemperaturen ab 25°C.

Der optimale Einsparungseffekt lässt sich bei höheren Umgebungstemperaturen und geringer Luftfeuchte (z. B. an einem trockenen Sommertag) erzielen.

- Durch die niedrigere Heizleistung verlängert sich die Programmdauer.

Kurz

Zum Trocknen unempfindlicher Textilien.

- Durch die erhöhte Heizleistung verkürzt sich die Programmdauer.

Schonen

Zum Trocknen empfindlicher Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl) mit niedriger Temperatur.

- Durch die niedrigere Heizleistung verlängert sich die Programmdauer.

Summer

Nach Programmende ertönt wiederholend ein Signal.

■Der Summer kann nach Programmstart ein-/ausgeschaltet werden.

Die Summerlautstärke (gleichzeitig die Summertonhöhe) können Sie vor Programmstart ändern:

■ Programm wählen.

■ Taste Summer so lange drücken (die Kontrollleuchte Summer muss leuchten), bis die erwünschte Lautstärke/Tonhöhe eingestellt ist.

5Programm starten

■ Drücken Sie die Taste START.

Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Kaltluft leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

6 Programmende

Bei Programmende leuchtet die Kontrollleuchte Knitterschutz/Ende.

Wenn Sie nach Programmende die Textilien nicht sofort entnehmen, schließt sich der Knitterschutz an: die Trommel dreht sich in Intervallen, damit werden Knitterfalten in der Wäsche vermieden.

■Drücken Sie die Taste Tür zum Öffnen.

■Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■ Reinigen Sie nach jedem Trocknen das Flusensieb in der Türkappe (siehe Kapitel "Reinigung und Pflege").

■ Drücken Sie nach jedem Trocknen zum Ausschalten die Taste I-Ein/0-Aus.

■ Schließen Sie nach jedem Trocknen die Tür.

Zusätzlicher Hinweis

... zur Kontrollleuchte Luftweg reinigen

Diese Kontrollleuchte zeigt an, dass der Trockner nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

• das Flusensieb in der Türkappe ist verstopft;
• die Abluftleitung und/oder ihre Mündung ist verstopft;
  – die Abluftleitung ist sehr lang (Hinweise zu Länge und Durchmesser der Abluftleitung im Kapitel "Installation der Abluftleitung").

Können Sie die Abluftleitung nicht verkürzen, so erinnert Sie die Kontrollleuchte Luftweg reinigen daran, dass nach jedem Trockengang das Flusensieb gereinigt werden muss.

Kurzanweisung

Empfehlung:

Es ist ratsam, sich mit der Handhabung des Trockners vertraut zu machen. Bitte lesen Sie deshalb die ausführlichen Abschnitte zu Beginn dieses Kapitels.

①Wäsche sortieren

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Füllen Sie die Textilien ein und schließen Sie die Tür.

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③Programm wählen

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.

Den Punkt ④ können, müssen Sie aber nicht wählen.

④ Zusatzfunktion(en) wählen

■ Drücken Sie die Taste(n) der erwünschten oder erforderlichen Zusatzfunktion(en).

5Programm starten

■Drücken Sie die Taste START.

6 Programmende

– die Kontrollleuchte Knitterschutz/Ende leuchtet.

■Öffnen Sie die Tür und entnehmen Sie die Textilien.

■Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus und schließen Sie die Tür.

Programm ändern

Wird der Programmwähler nach Programmstart verstellt, so beeinflusst das nicht den Programmablauf. Die Kontrollleuchte Knitterschutz/Ende blinkt. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Nach Programmstart können nicht mehr alle Zusatzfunktionen ein- oder ausgeschaltet werden (siehe Kapitel "So trocknen Sie richtig").

Programm unterbrechen

■Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Weitertrocknen:

■Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

Das Programm wird fortgesetzt, solange die Kaltluftphase nicht erreicht wurde.

Programm abbrechen und neues Programm wählen

■ Stellen Sie den Programmwähler auf Ende.

Wenn nur noch die Kontrollleuchte Knitterschutz/Ende leuchtet, ist das Programm abgebrochen.

■ Stellen Sie den Programmwähler auf das gewünschte Programm.

■ Wählen Sie eventuelle Zusatzfunktionen an oder ab.

■ Drücken Sie die Taste START.

Nachlegen oder Entnehmen von Textilien

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Jetzt können Sie z. B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■Schließen Sie die Tür.

■Wählen Sie eventuelle Zusatzfunktionen an oder ab.

■Drücken Sie die Taste START.

– Das Programm wird fortgesetzt.

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung in Gemeinschaftswaschräumen.

Wenn Sie wünschen, können Sie die Schlossfunktion einschalten. Bei eingeschalteter Schlossfunktion kann kein Programm gestartet werden.

Die folgende mit Zahlen (1, 2, 3...) gekennzeichnete Bedienreihenfolge müssen Sie einhalten.

Schlossfunktion einschalten

① Die Tür ist geschlossen und der Programmwähler steht auf Ende.
② Schalten Sie den Trockner ein.
③ Drücken Sie die Taste Kurz und halten diese während der Schritte ④ bis ⑥ gedrückt.
4 Drehen Sie den Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf KOCH-/BUNTWÄ-SCHE Schranktrocken.
5 Drehen Sie den Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf Ende.
6 Drehen Sie den Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf PFLEGE-LEICHT Bügelfeucht.
Die Kontrollleuchte verriegelt blinkt.
⑦ Lassen Sie die Taste Kurz los.
Die Schlossfunktion ist eingeschaltet.
⑧ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Schlossfunktion ausschalten

^ Wiederholen Sie die Schritte ①-⑦.

Die Kontrollleuchte verriegelt erlischt nach Schritt 6.

Reinigung und Pflege

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

■Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

■ Streifen Sie die Flusen von der Siebfläche mit Ihren Fingern ab.
■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe.

Beim Miele Fachhandel/Kundendienst gibt es dafür eine Reinigungsbürste.

Ebenfalls ist eine Reinigung mit dem Staubsauger möglich.

■ Schieben Sie das Flusensieb richtig herum bis zum Anschlag in die Tür-kappe und schließen Sie die Tür.
Reinigen Sie das Flusensieb zusätzlich nur dann unter fließendem heißen Wasser, wenn es stark verklebt oder verstopft ist.
■ Schütteln Sie das Flusensieb gründlich aus, bis keine Tropfen mehr sichtbar sind.
■Trocknen Sie das Flusensieb mit Vorsicht gründlich ab.

Trockner reinigen

Trockner vom Elektronetz trennen.

■Reinigen Sie das Gehäuse und die Bedienungsblende feucht mit mildem Reinigungsmittel oder Seifenlauge.
■ Reinigen Sie die Trommel mit geeignetem Edelstahl-Putzmittel.

Keine Scheuermittel, keine lösemittelhaltigen Reiniger und keine Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Trocknen Sie alle Teile mit einem weichen Tuch ab.

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben.

In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

⚠️ Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen

Störung mögliche Ursache Behebung

Der Trockner geht nach dem Einschalten nicht in Betrieb.

Die Ursache lässt sich nicht unmittelbar feststellen.

Haben Sie die Bedienreihenfolge eingehalten (Kapitel "So trocknen Sie richtig")?

Ist der Netzstecker einge- steckt?

Ist die Tür richtig geschlossen?

Ist die Sicherung in Ordnung?

Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.

Geben Sie zukünftig beim Waschen ein Weichspülmittel im letzten Spülgang zu. Die statische Aufladung kann so vermindert werden.

Störungshilfen

Störung mögliche Ursache Behebung
Es haben sich Flu-sen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen und Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner da gegen ist gering und hat keinen Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden im Flusensieb aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").
Die Wäsche wurde unzureichend getrocknet.	Die Beladung bestand aus unterschiedlichen Geweben.	Wählen Sie beim nächsten Programmlauf ein geeignetes Programm (siehe Kapitel "Programmübersicht").
Die Trommelbe-leuchtung leuchtet nicht.	Die Beleuchtung schaltet automatisch aus.	Sie leuchtet nur bei geöffneter Tür und eingeschaltetem Trockner. Sie erlischt nach einiger Zeit (Energieeinsparung).
	Die Glühlampe ist eventuell defekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
Die Ringbeleuchtung des Pro-grammwählers leuchtet nicht.	Die Beleuchtung schaltet automatisch aus.	Sie leuchtet beim Trocknen und erlischt kurz nach Programmende (Energieeinsparung).

Störung mögliche Ursache Behebung
Der Trockenvorgang dauert sehr lange oder wird so-gar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Luftzufuhr ist unzureichend (z. B. in einem kleinen Raum).
	Die Wäsche war ungenü-gend ausgeschleudert.
	Der Trockner ist überladen.
	Aufgrund metallischer Reiß-verschlüsse wurde der Feuchtegrad der Wäsche nicht exakt ermittelt.
	Das Flusensieb ist mit Flu-sen verstopft.
	Die Abluftleitung oder deren Mündung ist mit Flusen ver-stopft.

Prüf-/Störungsmeldungen, die durch Kontrollleuchten angezeigt werden

Störung mögliche Ursache Behebung
Die Kontrollleuchte verriegelt blinkt nach Einschalten des Trockners, und kein Programm kann gestartet werden.	Die Schlossfunktion ist eingeschaltet.	Wenn Sie trocknen wollen, müssen Sie die Schlossfunktion ausschalten (siehe Kapitel "Elektronische Schlossfunktion").
Die Kontrollleuchte Luftweg reinigen leuchtet.	Das Flusensieb ist mit Flusen verstopft.	Entfernen Sie die Flusen (Kapitel "Reinigung und Pflege").
	Die Abluftleitung oder deren Mündung ist mit Flusen verstopft.	- Kontrollieren Sie alle Bestandteile der Abluftleitung (z. B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.- Entfernen Sie die Flusen.
	Die Belüftung ist unzureichend (z. B. in einem kleinen Raum).	Beim Trocknen Tür oder Fenster öffnen, damit Luft nachströmt.
		Die Prüfmeldung wird durch das Öffnen der Tür wieder gelöscht.
Die Kontrollleuchte Luftweg reinigen leuchtet nach Reinigung des Flusensiebes noch immer.	Die Abluftleitung ist sehr lang.	Beim Berechnen der Abluftleitung auf Länge und Durchmesser achten! Siehe zusätzliche Anmerkung im Kapitel "So trocknen Sie richtig".Bei sehr langer Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen.

Störung mögliche Ursache Behebung
Das Programm wird abgebrochen, die Kontrollleuchte Luftweg reinigen blinkt.	Die möglichen Ursachen und deren Behebung sind auf der vorherigen Seite (Die Kontrollleuchte Luftweg reinigen leuchtet) beschrieben.
	Die Ursache lässt sich nicht unmittelbar feststellen.
Die Kontrollleuchte Knitterschutz/Ende blinkt beim Trocknen.	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsge-mäß ab.
Das Programm wird abgebrochen, die Kontrollleuchte Mangelfeucht oder Bügelfeucht blinkt, der Summer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.

Störungshilfen

Störung mögliche Ursache	Behebung
Das Programm wurde abgebrochen, die Kontrollleuchte Knitter-schutz/Endeleuchtet, der Summer ertönt.	Das ist keine Störung.Die Elektronik erkennt, ob Wäsche in der Trommel ist (nur bei Koch-/Buntwä-sche- und Pflege-leicht-Programmen). Bei leerer Trommel erfolgt nach kurzer Zeit ein Pro-grammabbruch.	Trocknen einzelner oder bereits getrockneter Wä-scheteile kann ebenfalls zu Programmabbruch führen.Einzelne Wäscheteile soll-ten Sie künftig mit Warm-luft trocknen.

Glühlampe für Trommelbeleuchtung auswechseln

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

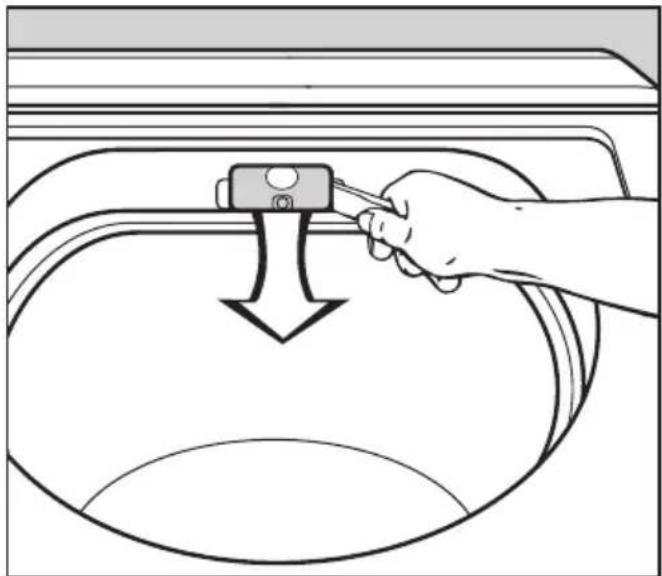

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

■Setzen Sie den Öffner seitlich unter den Rand der Abdeckung an.
■ Klappen Sie durch eine Drehbewegung Ihres Handgelenks die Abdeckung nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland 0800 – 22 44 666

A Österreich Salzburg (06 62) 85 84-300 Wien (01) 6 80 95-300 Graz (03 16) 25 04-300 Innsbruck (05 12) 24 01-300

L Luxemburg (00352) 4 97 11-20/22

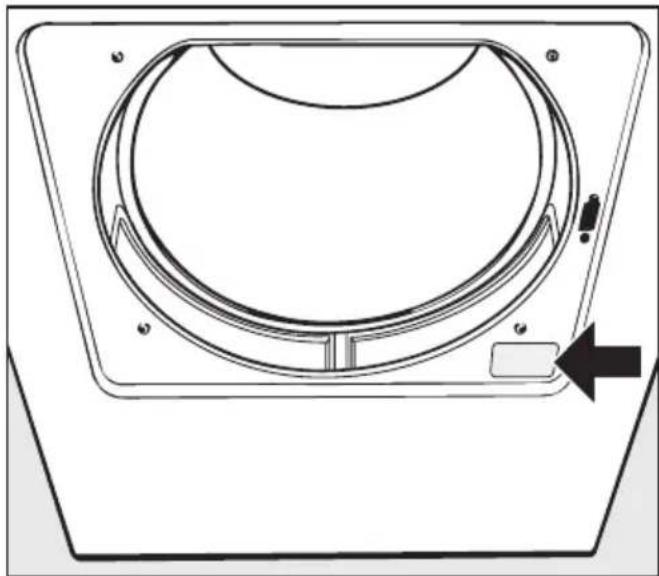

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

①Abluftanschluss: die Abluftleitung können Sie wahlweise hinten (werkseitig geöffnet), rechts oder links installieren
②Netzanschlussleitung
③Bedienungsblende
④Tür

⑤Vier höhenverstellbare Schraubfüße

Aufstellungsort

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport.

Nutzen Sie für den Transport des Trockners, vom Verpackungsboden zum Aufstellungsort, die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Berücksichtigen Sie den Platzbedarf für die Abluftleitung bei Festlegung der Seiten- und Wandabstände.

Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

• Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.
• Verwenden Sie den Flachkanal*, wenn für ein Abluftrohr nicht genug Platz vorhanden ist.
• Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

* nachkaufbares Miele Zubehör

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann sich die Trockenzeit verlängern.

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

⚠ Zwischen Trocknerunterseite und Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigem Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Grundsätze

Wichtig

Der Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach Außen geführt wird, durch . . .

... eine Abluftleitung (flexibel, hoch-flexibel oder aus gesteckten Rohren) oder

... einen Mauerrohr-Direktanschluss.

• Für die Dauer der Installation der Abluftleitung den Netzstecker nicht einstecken.
  – Die Mündung der Abluftleitung (z. B. ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft . . .

... nicht zurück in den Aufstellraum gelangt;

... keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

– Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen.

Deshalb: beim Trocknen für ausreichende Raumbelüftung sorgen. Zum Beispiel:

• Fenster öffnen;
• unverschließbare Belüftungs- öffnungen in der Außenwand anbringen;
• Fensterschalter anbringen, damit der Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

• lange Abluftleitungen.
• viele und enge Bögen oder Biegungen.

So umgehen Sie eine niedrige Trockenleistung und einen hohen Zeit- und Energiebedarf.

Verwenden Sie

• für die Abluftleitung:
  Abluftschlauch* oder Kunststoffabwasserrohr (z. B. HT-Rohrsysteme) mit einem Mindestdurchmesser von 100 mm.
• für die Abluftführung nach Außen: das Mauerrohr* oder den Fensteranschluss*.

*nachkaufbares Miele Zubehör

Vorgehensweise

■Messen Sie zuerst die Länge der benötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohr-durchmesser (siehe nächste und übernächst Seite).

Bei einer großen Gesamtrohrlänge wird nämlich ein größerer Rohrdurchmesser notwendig.

■ Anschließend müssen Sie sich für die Installation eines Abluftleitungssystem entscheiden (siehe Abschnitt "Übersicht der Abluftleitungssysteme" in diesem Kapitel).

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unterschiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z. B. eines Bogens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen aller Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt- rohrlänge ist ein Wert der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

Vorgehensweise

1. Messen Sie die notwendige Länge für die gerade zu verlegende Abluftleitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Vergleichsrohrlänge aus Tabelle I.
2. Ermitteln Sie die Anzahl der notwendigen Bögen und Bauteile. Zählen Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.
3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.
4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt- rohrlänge erforderlich ist.

Tabelle I
Bauteile Vergleichs	- rohrlänge
Abluftschlauch (hoch-flexibel)*
- 1 m gerade verlegt	1,8 m
- Bogen 45°(Biegeradius = 0,25 m)	1,5 m
- Bogen 90°(Biegeradius = 0,25 m)	2,5 m
Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr
- 1 m gerade verlegt / bzw. 1 m gerades Rohr	1,0 m
- Bogen 45°(Biegeradius = 0,25 m)	0,6 m
- Bogen 90°(Biegeradius = 0,25 m)	0,8 m
Mauerrohr* oder Fensteranschluss*
- mit Gittereinsatz	3,8 m
- mit Rückstauklappe (schwingende Klappe)	1,5 m
Rückstauklappe* zum Integrieren in die Abluftleitung(siehe Abschnitt "®Abluftsammelleitung")	14,3 m
Flachkanal (für Säulenaufstellung)*	11,0 m
linke oder rechte Abluftöffnung des Trockners	1,0 m
* nachkaufbares Miele Zubehör

Tabelle II
Maximal zulässige Gesamtrohrlänge	erforderlicher Durchmesser
20 m	100 mm
40 m	125 mm
100 m	150 mm

Berechnungsbeispiel

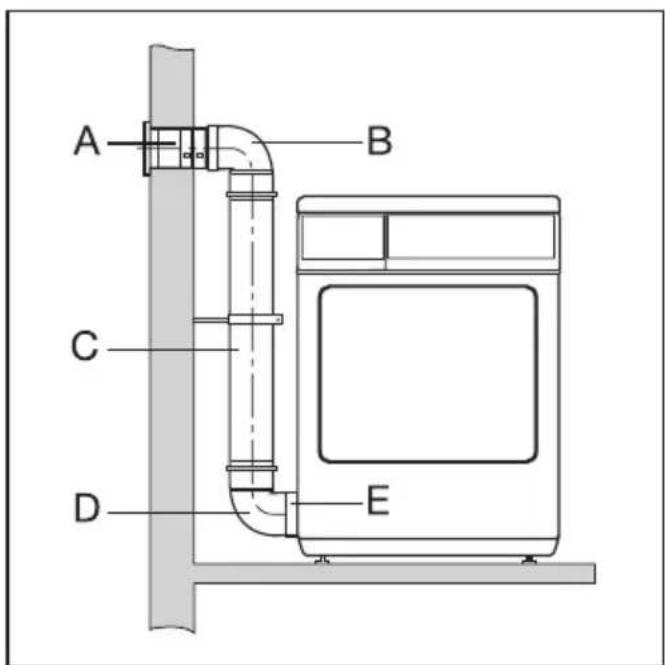

A B C D E

A Mauerrohr, mit Gittereinsatz

$$ = 1 \times 3, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 3, 8 \mathrm{m} $$

B/D 2 Bögen, 90°

$$ = 2 \times 0, 8 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 6 \mathrm{m} $$

C 0,5 m Kunststoffabwasserrohr

$$ = 0, 5 \times 1 \mathrm{m} \text { Vergleichsrohrlänge } = 0, 5 \mathrm{m} $$

E linke Abluftöffnung

$$ = 1 \mathrm{m} \text { Vergleichsrohrlänge } = 1, 0 \mathrm{m} $$

Gesamtrohrlänge = 6,9 m

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Deshalb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Linke oder rechte Seitenwand

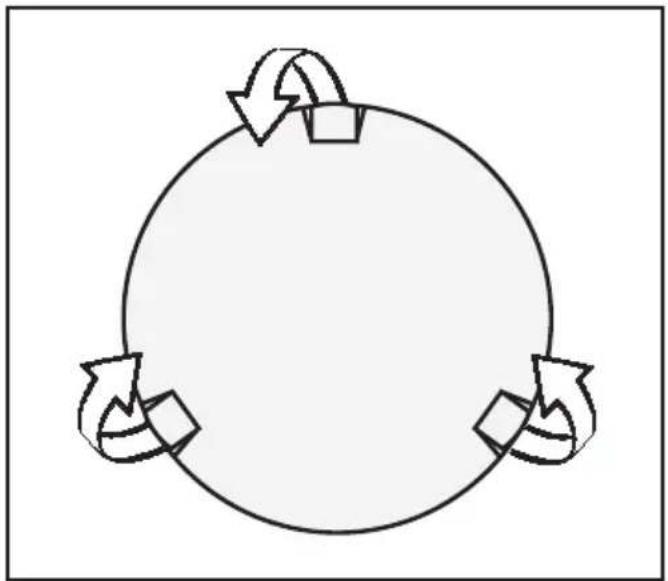

■ Entnehmen Sie die Kappe und verschließen Sie damit die Abluftöffnung an der Rückseite.
■ Drücken Sie die Kappe fest an, damit sie nicht heraus fällt.
■ Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrieben.

Installation der Abluftleitung

Übersicht der Abluftleitungssysteme

Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftleitungssysteme (A B C D), die am Trockner installiert werden können.

Ⓐ Abluftleitungssystem mit flexibler Abluftleitung

Unter Verwendung des beigefügten Adapters können Sie ganz einfach einen Abluftschlauch installieren.

Sie benötigen

• einen Abluftschlauch* (hoch-flexibel, flexibel oder Alu-Flex).
• ein Mauerrohr* oder einen Fensteranschluss*.
  * (nachkaufbares Miele Zubehör)

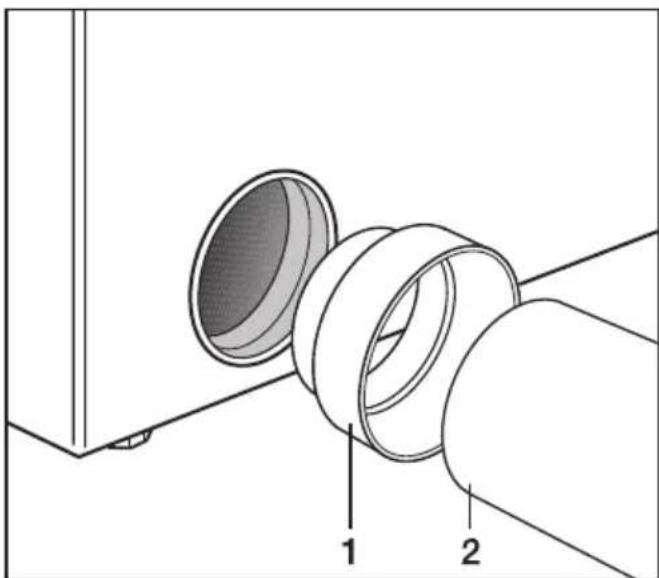

■ Installieren Sie den Abluftschlauch (2) mit Hilfe des Adapters (1) am Trockner.
■ Beispiele siehe nächste Seite.

Beispiele

Fensteranschluss

1 120 92 2

1. Fensteranschluss (in Plexiglasscheibe eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)

2. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

3° 1 120 92 2 3

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)
2. Adapter für flexiblen Abluftschlauch
3. Abluftkamin, feuchtigkeitsisoliert

⚠️ Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

⑧Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Gesamtrohrlänge vorliegt.

Ein Rohr setzt der Abluft einen geringeren Widerstand entgegen, als z. B. hoch flexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

Sie benötigen

• den Anschlussstutzen*.
• ein Mauerrohr* oder einen Fensteranschluss*.
• Kunststoffabwasserrohr aus dem Fachhandel. Bei einem Rohrdurchmesser von mehr als 100 mm sind zusätzliche Übergangsrohre des Rohrsystems (z. B. von ∅100 auf 125 mm) erforderlich.

* (nachkaufbares Miele Zubehör)

■ Installieren Sie das Rohr (2) mit Hilfe des Anschlussstutzens (1) am Trockner.

Beispiel

1 2 120 92 3 2

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)
2. Anschlussstutzen
3. Kunststoffabwasserrohr, Durchmesser DN 100

©Mauerrohr-Direktanschluss

Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteilhaft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.

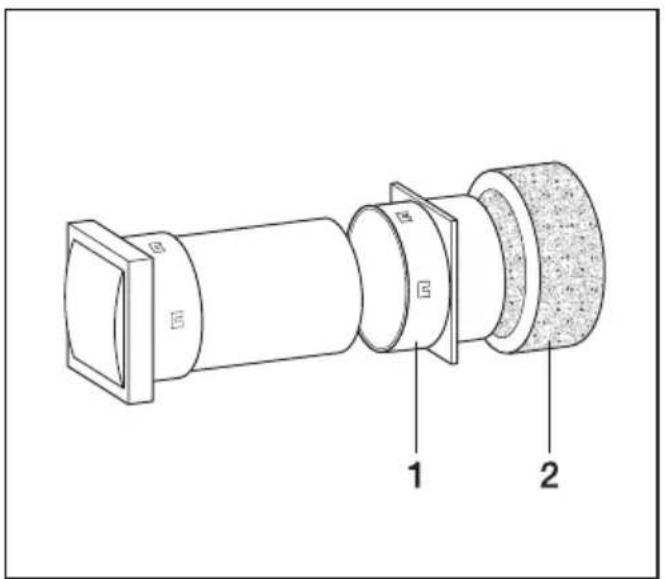

Sie benötigen ein Mauerrohr* sowie einen flexiblen Distanzring*.

* (nachkaufbares Miele Zubehör)

① Beachten Sie vorm Durchbrechen der Mauer . . .

... die Montageanweisung, die dem Miele Mauerrohr beigefügt ist.

... folgende Maßzeichnungen.

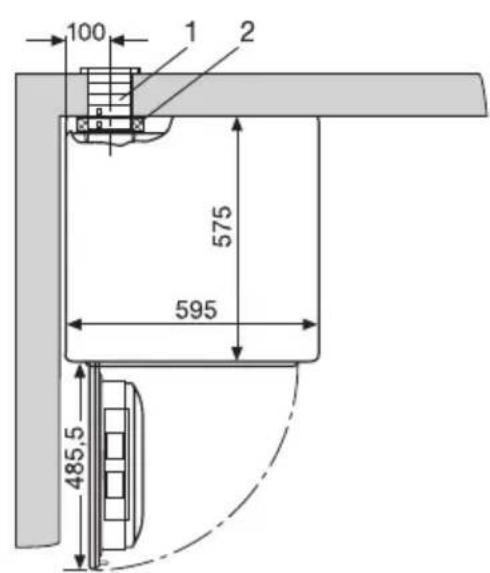

Ansicht von oben:

100 1 2 575 595 485,5

1. Mauerrohr
2. Flexibler Distanzring

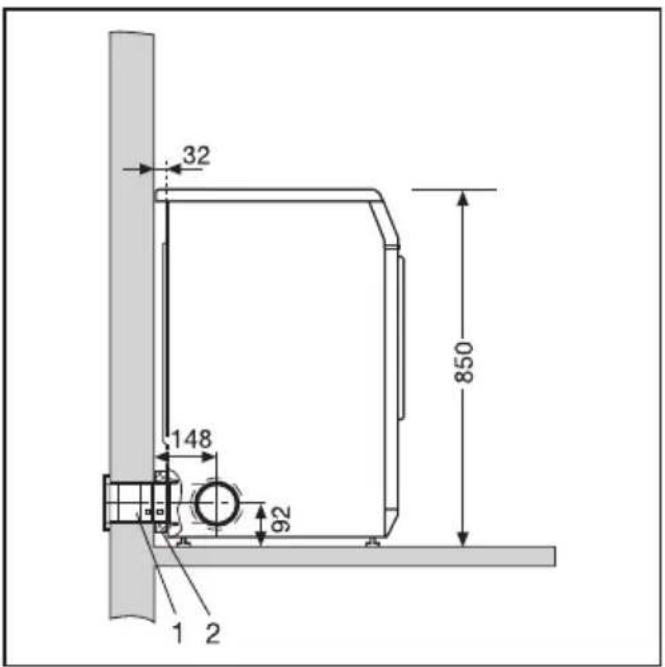

Seitenansicht:

32 148 92 850 1 2

1. Mauerrohr
2. Flexibler Distanzring

2 Stecken Sie den flexiblen Distanzring (2) auf den Anschlussstutzen (1) des Mauerrohrs.

③ Schieben Sie den Trockner an die Wand.

©Abluftsammelleitung

R D 10

Zur Vermeidung von Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

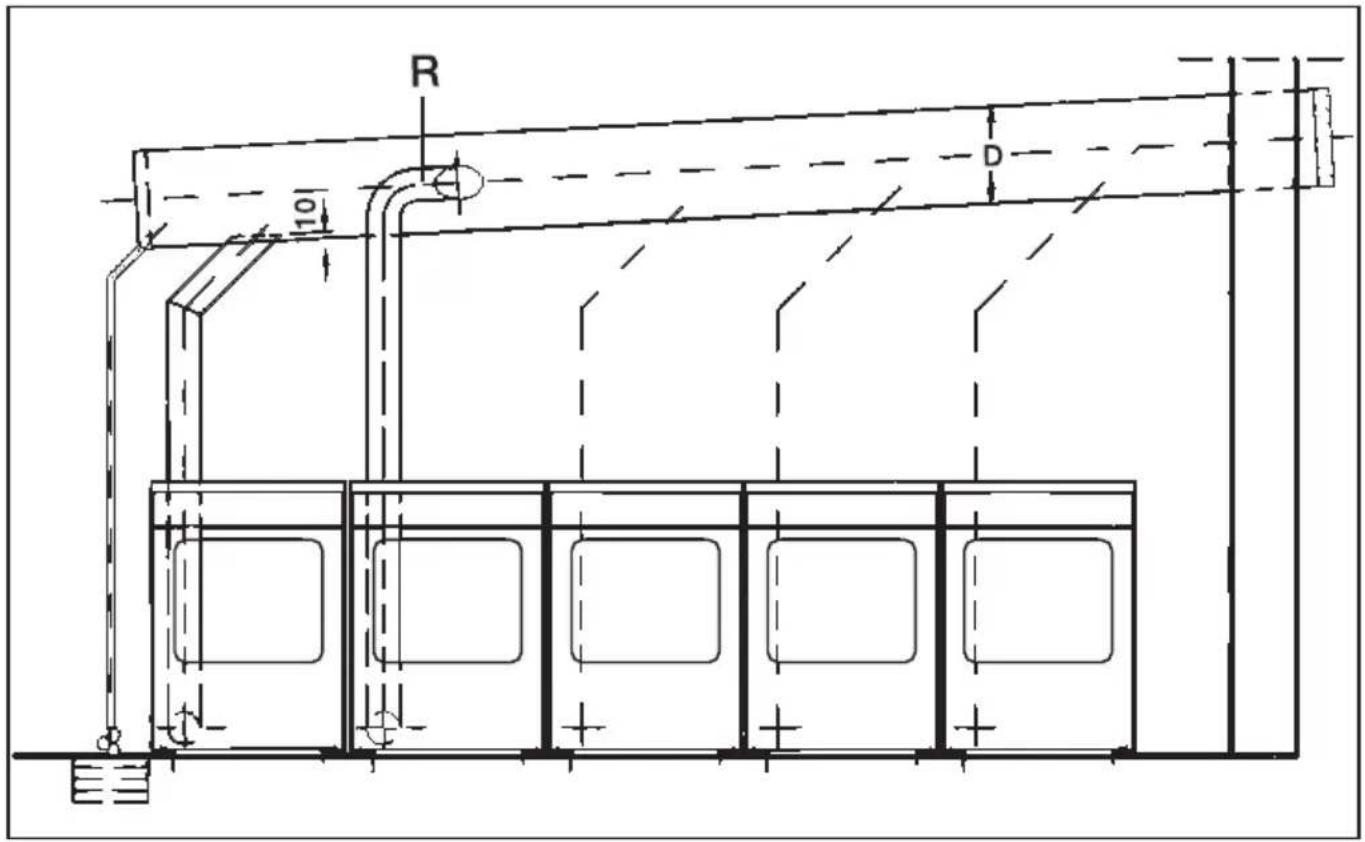

■Installieren Sie pro Trockner eine Rückstauklappe R direkt an die Sammelleitung (hierfür ist nachkaufbares Miele Zubehör* erforderlich).

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser D vergrößert werden.
Trockner	Vergrößerungsfaktor des Rohr - durchmessers aus Tabelle II
2	1
3	1,25
4 - 5	1,5

4 3 2 1 Ø 100 48 Ø 100 100

1 Anschluss an die Sammelleitung
2 Miele Rückstauklappe*
3 zusätzlicher Miele Adapter*
4 Miele Abluftschlauch*, hoch flexibel

■ Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Wasch-Trocken-Säule

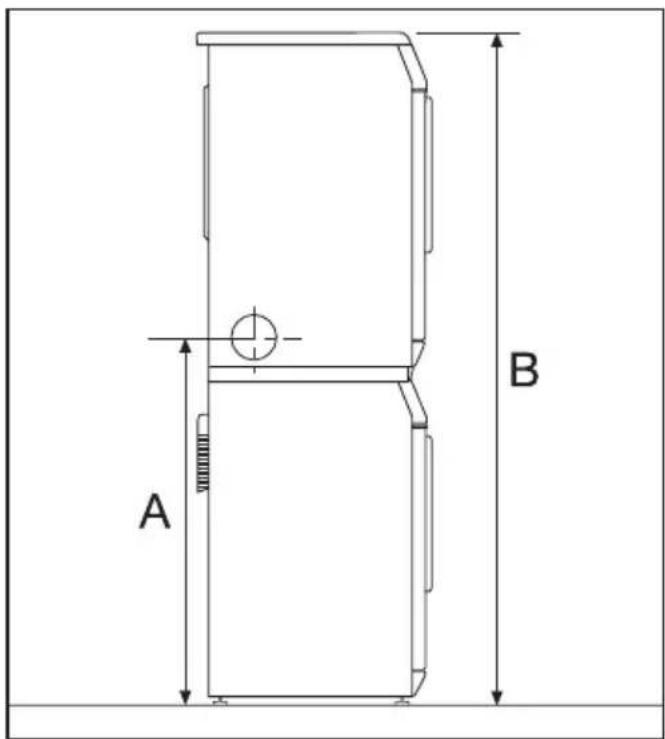

Höhe der Abluftöffnungen bei einer Wasch-Trocken-Säule

Miele Waschautomat mit gerader oder schräger Bedienungsblende

A B

Zwischenbausatz* ohne Arbeitsplatte:

A = 94,2 cm

B = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

A = 92,8 cm

B = 168,6 cm

* nachkaufbares Miele Zubehör

Miele Waschautomat mit Comfort Bedienungsblende

C D

Zwischenbausatz* ohne Arbeitsplatte:

C = 94,2 cm

D = 170,0 cm

Zwischenbausatz* mit Arbeitsplatte:

C = 96,0 cm

D = 171,8 cm

* nachkaufbares Miele Zubehör

Programme Beladungs- menge kg U/min kWh Minuten			Endschleuderstufe (im Haushalts-waschautomaten)	Energie Trockenzeit (einschl. Ab-kühlzeit)
KOCH-/BUNTWÄSCHE
Extratrocken 5,0 1200			3,20	76
		1400	3,05	73
		1600	2,80	67
		1800	2,75	65
Schranktrocken + 5,0 1200			2,70	66
		1400	2,60	63
		1600	2,30	57
		1800	2,25	56
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,30 79
Schranktrocken 5,0 1200			2,60	63
		1400	2,45	60
		1600	2,20	54
		1800	2,15	53
Bügelfeucht ^(1)	5,0 800 (70 % Restfeuchte) 2,60 69
Bügelfeucht 5,0 1200			1,90	52
		1400	1,80	49
		1600	1,50	42
		1800	1,45	41
Mangelfeucht 5,0 1200			1,50	42
		1400	1,40	39
		1600	1,15	33
		1800	1,10	31
PFLEGELEICHT
Schranktrocken^(1)	2,5	1000 (50 % Restfeuchte)	1,15 33
Bügelfeucht	2,5 1000	1,00 30
Sonderprogramme
Finish Wolle	2,0	-	0,20	3
Glätten	2,5	-	0,30	8

(1) Prüfprogramm nach EN 61121
Werte ermittelt nach Norm EN 61121
Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Zusatzfunktionen durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Höhe 85 cm (verstellbar +0,7/-0,7 cm)

Höhe für Unterbau 82 cm

Breite 59,5 cm

Tiefe 58 cm

Gewicht 48 kg

Trommelinhalt 100 l

Maximale Beladungsmenge 5 kg Trockenwäsche

Länge der Anschlussleitung 1,60 m

Anschlussspannung siehe Typenschild

Anschlusswert siehe Typenschild

Absicherung siehe Typenschild

Leistung der Glühlampe siehe Typenschild

Energieverbrauch siehe Kapitel "Verbrauchsdaten"

Erteilte Prüfzeichen Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Höherer Trockengrad

Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben jedoch mit dieser Programmierfunktion die Möglichkeit, in den Koch-/Buntwäsche- und Pflegeleicht-Programmen die Wäsche etwas trockner zu bekommen - wenn Sie es wünschen. Hierdurch verlängert sich die Programmdauer.

Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann eingeschaltet werden - wenn Sie wünschen.

Programmieren und Speichern

Der höhere Trockengrad wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

① Halten Sie die Tasten Schonen und Summer gleichzeitig gedrückt und ...

2... schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.

③ Lassen Sie alle Tasten los.

- die Kontrollleuchten Trocknen und Kaltluft blinken.

④ Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Extratrocken.
- Leuchtet die Kontrollleuchte Mangelfeucht nicht, ist der höhere Trockengrad ausgeschaltet.
- Leuchtet die Kontrollleuchte Mangelfeucht, ist der höhere Trockengrad eingeschaltet.

5 Drücken Sie nun die Taste START, um zwischen den beiden Betriebszuständen zu wechseln.

⑥ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ④ aus.
Kontrollleuchte Mangelfeucht leuchtet = Höherer Trockengrad ein aus = Höherer Trockengrad aus

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Die Kontrolle ist beendet.

Memory-Funktion

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig ausgeschaltet. Sie kann eingeschaltet werden - wenn Sie wünschen.

Programmieren und Speichern

Die Memory-Funktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

- Der Programmwähler steht auf Position Ende.

① Halten Sie die Tasten Schonen und Summer gleichzeitig gedrückt und ...

2 ... schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Lassen Sie alle Tasten los.

- die Kontrollleuchten Trocknen und Kaltluft blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Schranktrocken.
- Leuchtet die Kontrollleuchte Mangelfeucht nicht, ist die Memory-Funktion ausgeschaltet.
- Leuchtet die Kontrollleuchte Mangelfeucht, ist die Memory-Funktion eingeschaltet.
5 Drücken Sie nun die Taste START, um zwischen den beiden Betriebszuständen zu wechseln.
⑥ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ④ aus. Kontrollleuchte Mangelfeucht leuchtet = Memory-Funktion ein aus = Memory-Funktion aus
■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Die Kontrolle ist beendet.

Knitterschutz

Nach Programmende dreht sich die Trommel für ca. 60 Minuten in Intervallen, um Knitterfalten in der Wäsche zu vermeiden.

Der Knitterschutz

• ist werkseitig eingeschaltet. Er kann über diese Programmierfunktion ausgeschaltet werden - wenn Sie wünschen.
• ist wirksam bei: KOCH-/BUNTWÄ-SCHE, PFLEGELEICHT, Warmluft.
  – sollte immer eingeschaltet bleiben, wenn Sie nach Programmende die Textilien nicht sofort entnehmen.

Programmieren und Speichern

Die Programmierfunktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

①Halten Sie die Tasten Schonen und Summer gleichzeitig gedrückt und ...

2... schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Lassen Sie alle Tasten los.

• die Kontrollleuchten Trocknen und Kaltluft blinken.
  4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Bügelfeucht △.
• Leuchtet die Kontrollleuchte Mangelfeucht, ist der Knitterschutz eingeschaltet.
• Leuchtet die Kontrollleuchte Mangelfeucht nicht, ist der Knitterschutz ausgeschaltet.
  5 Drücken Sie nun die Taste START, um zwischen den beiden Betriebszuständen zu wechseln.
  ⑥ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ④ aus. Kontrollleuchte Mangelfeucht leuchtet = Knitterschutz ein aus = Knitterschutz aus

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

T-Online *6 38 00 #

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax (06 62) 85 84-219

Miele im Internet: www.miele.at

email: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
