BEDIENUNGSANLEITUNG T 250 C MIELE

Gebrauchsanweisung Kondenstrockner T 250 C

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 7

Entsorgung der Transportverpackung. 7

Entsorgung des Altgerätes 7

Energie einsparen 7

Gerätebeschreibung 8

Bedienungsblende / Ausstattungsmerkmale....8

Programmaktualisierung (Update) 9

Elektronische Schlossfunktion und Programmierfunktionen. 9

Wäschehinweise 10

Programmübersicht 11

So trocknen Sie richtig 14

① Wäsche sortieren....14

② Trockner beladen und einschalten 14

3 Programm wählen 15

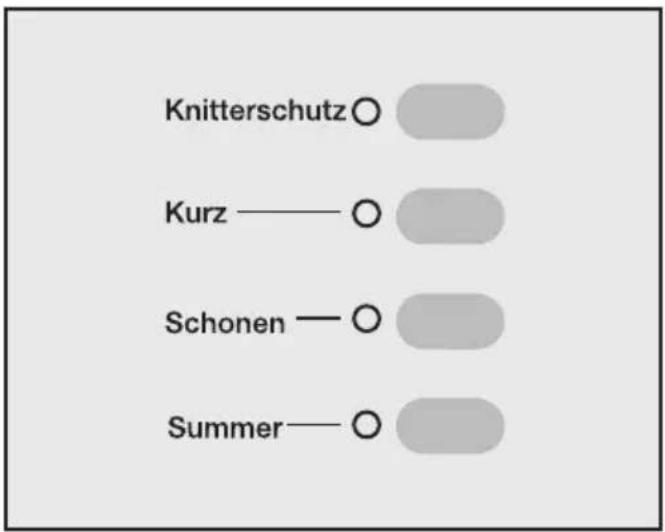

4 Zusatzfunktion(en) wählen 15

Knitterschutz....15

Kurz. 16

Schonen 16

Summer....16

5 Programm starten 16

6 Programmende 16

Zusätzlicher Hinweis 17

Kurzanweisung 17

Programm ändern 18

Programm unterbrechen....18

Programm abbrechen und neues Programm wählen. 18

Nachlegen oder Entnehmen von Textilien 18

Elektronische Schlossfunktion....19

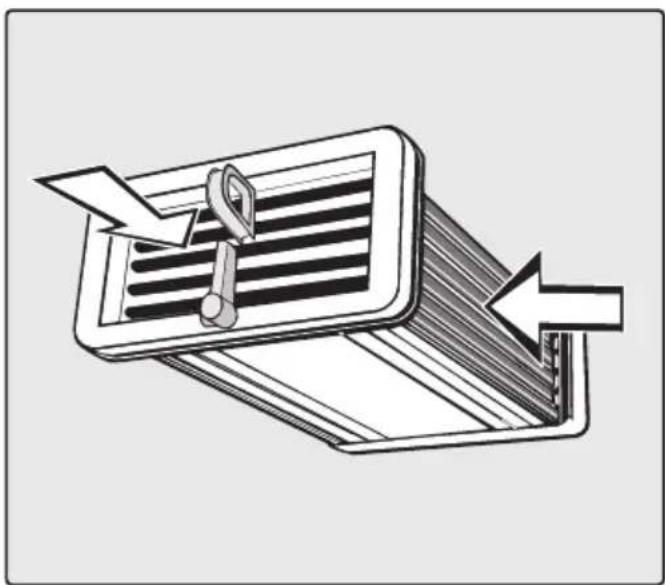

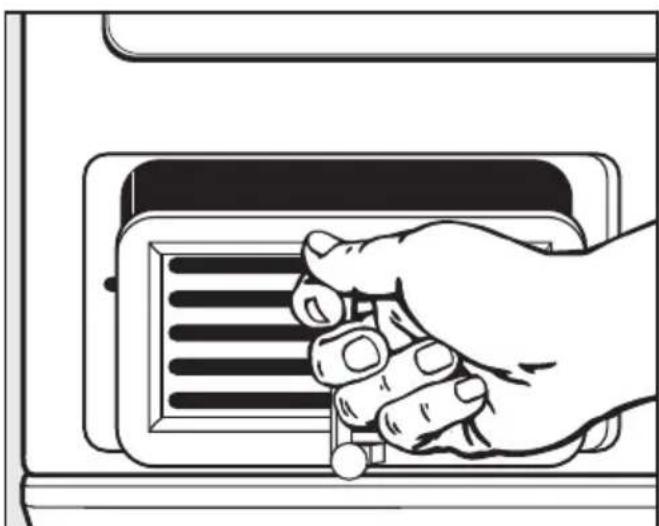

Reinigung und Pflege 20

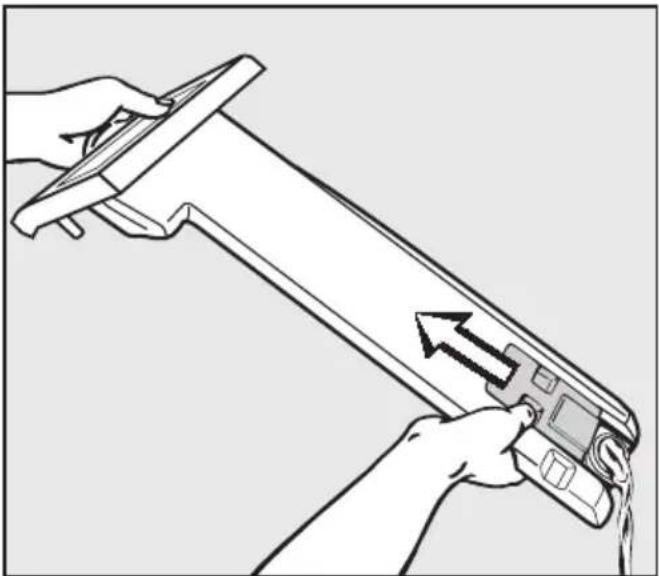

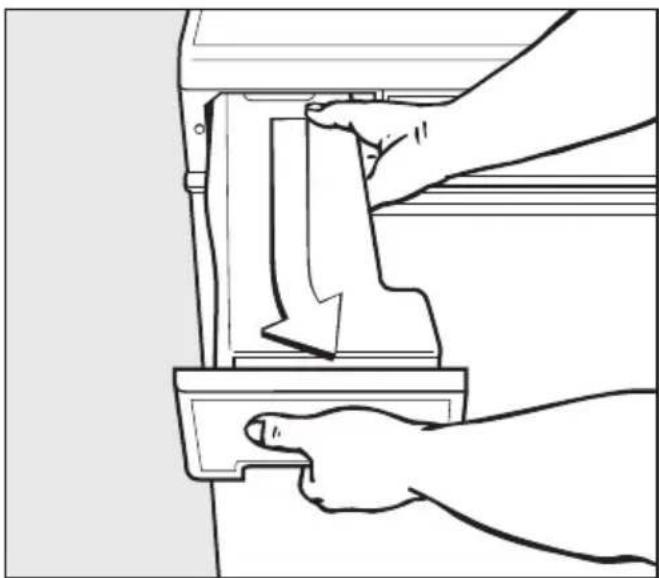

Kondenswasserbehälter entleeren 20

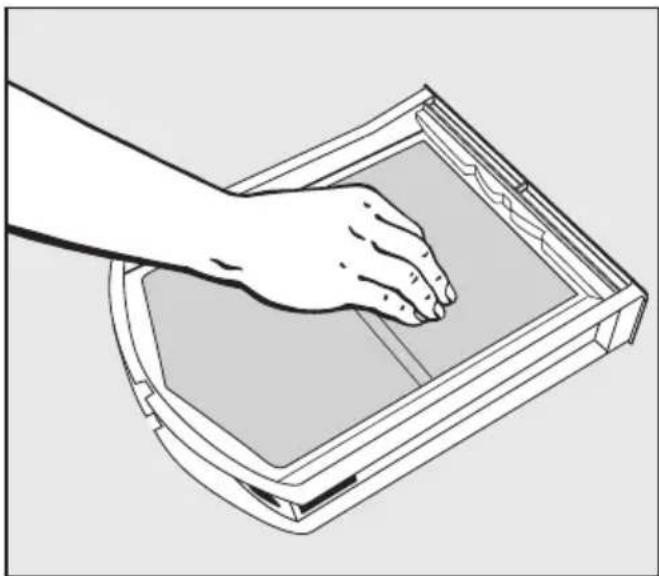

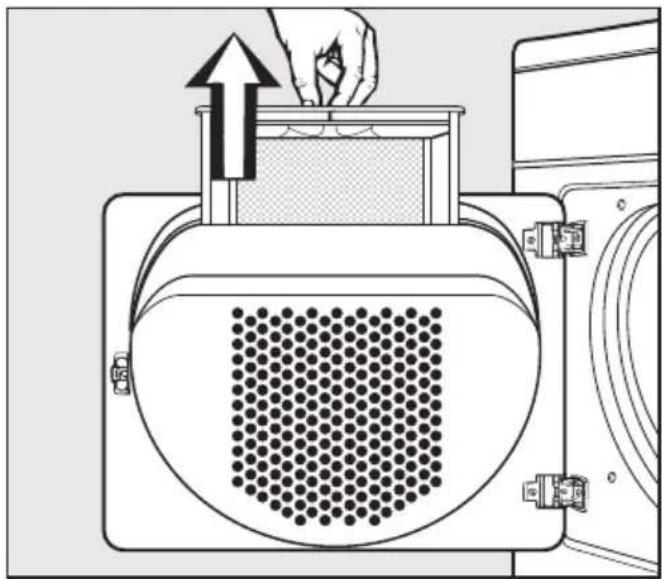

Flusensiebe reinigen 21

Trockenreinigung 21

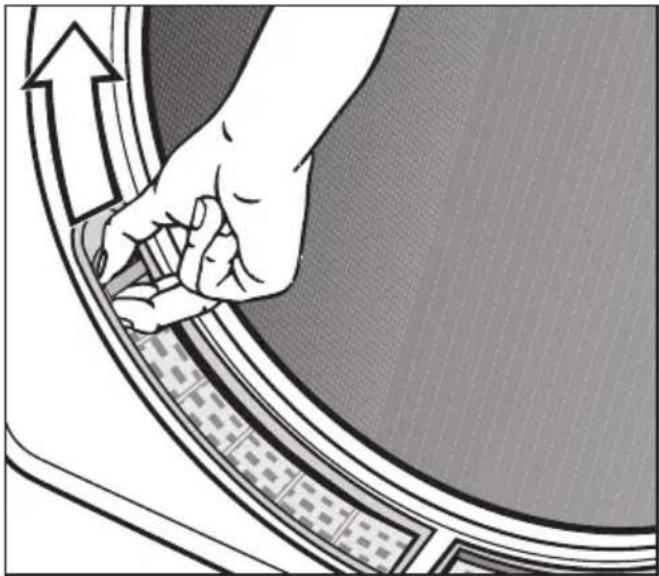

Nassreinigung....22

Trockner reinigen 22

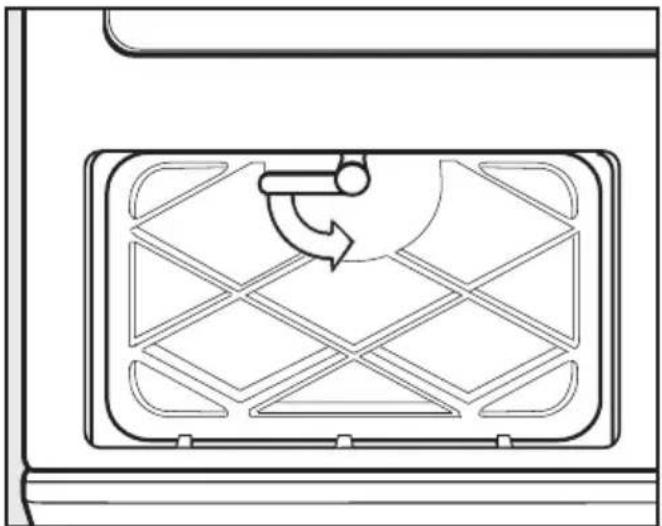

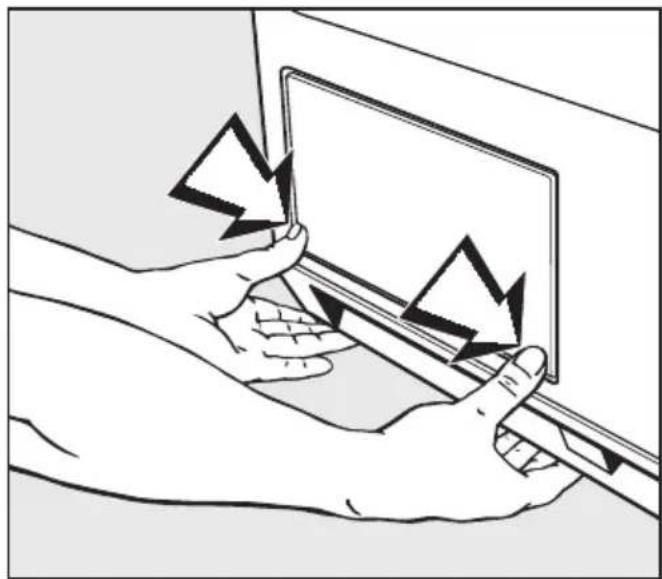

Wärmetauscher reinigen 23

Wärmetauscher entnehmen 23

Wärmetauscher kontrollieren 24

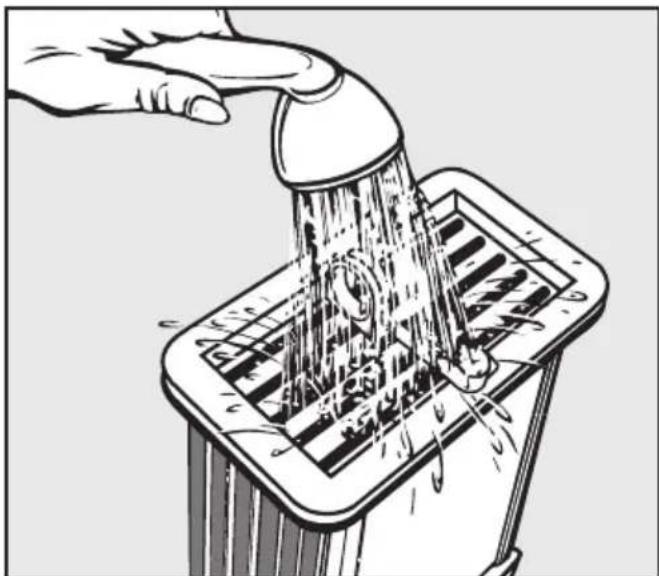

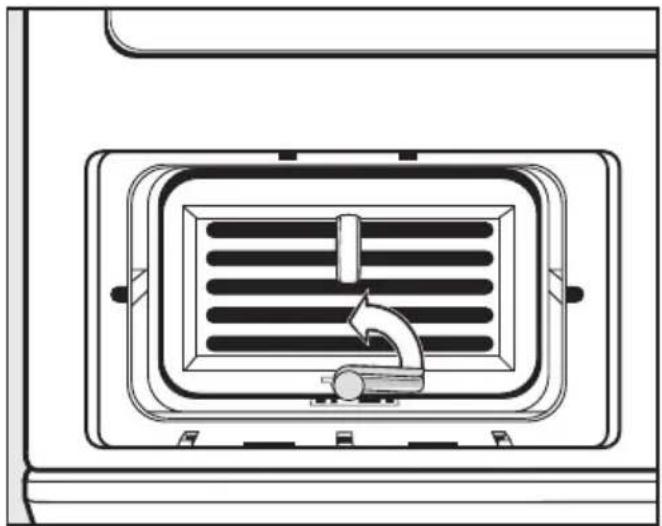

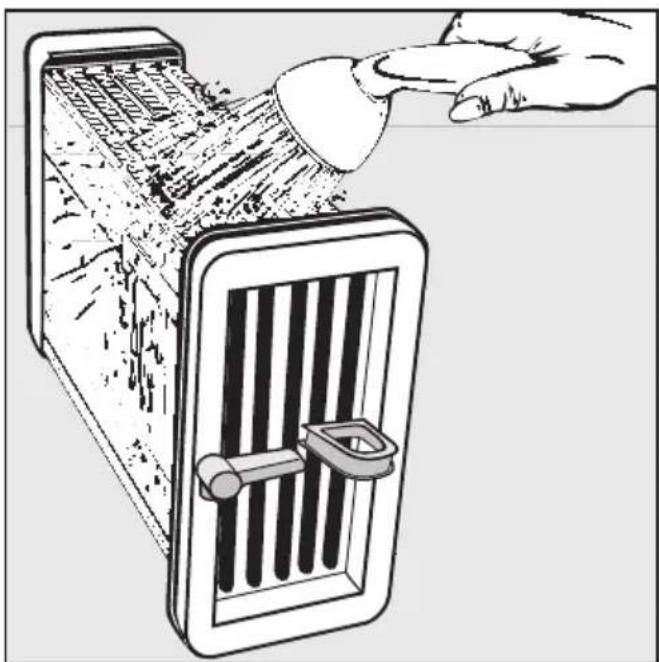

Wärmetauscher reinigen....24

Wärmetauscher einsetzen 25

Störungshilfen 26

Was tun, wenn . . . ? 26

Allgemeine Störungen 26

Prüf-/Störungsmeldungen, die durch Kontrollleuchten angezeigt werden. . . . 29

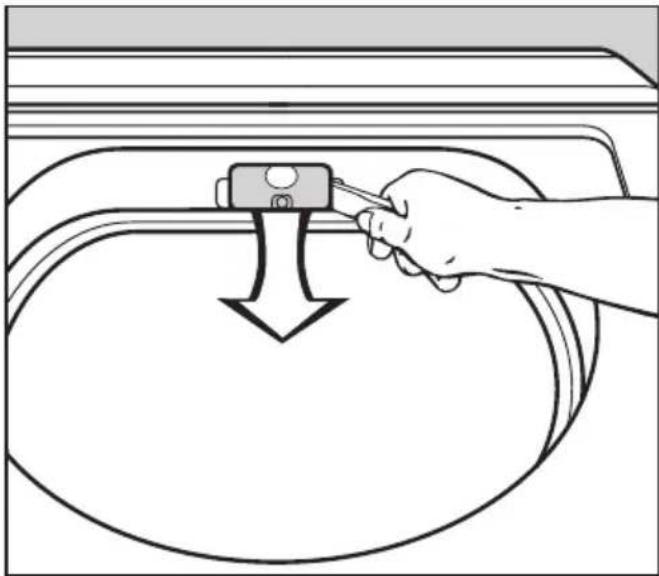

Glühlampe für Trommelbeleuchtung auswechseln 32

Kundendienst. 33

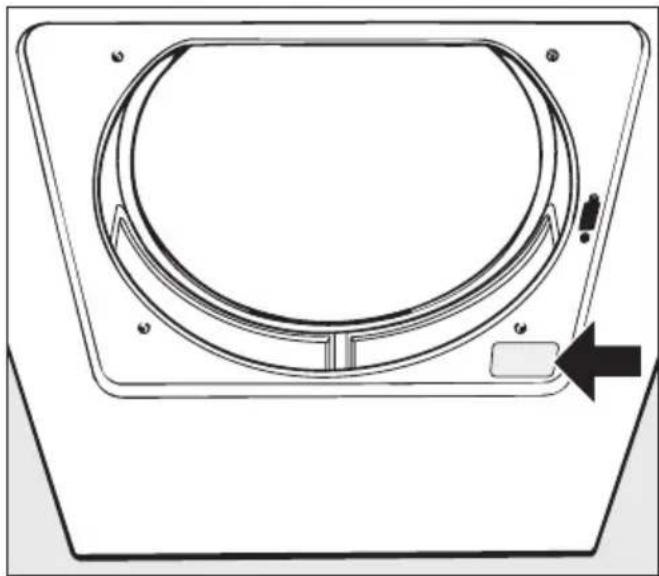

Reparaturen 33

Garantiebedingungen und Garantiezeit 33

Nachkaufbares Zubehör....33

Aufstellen und Anschließen 34

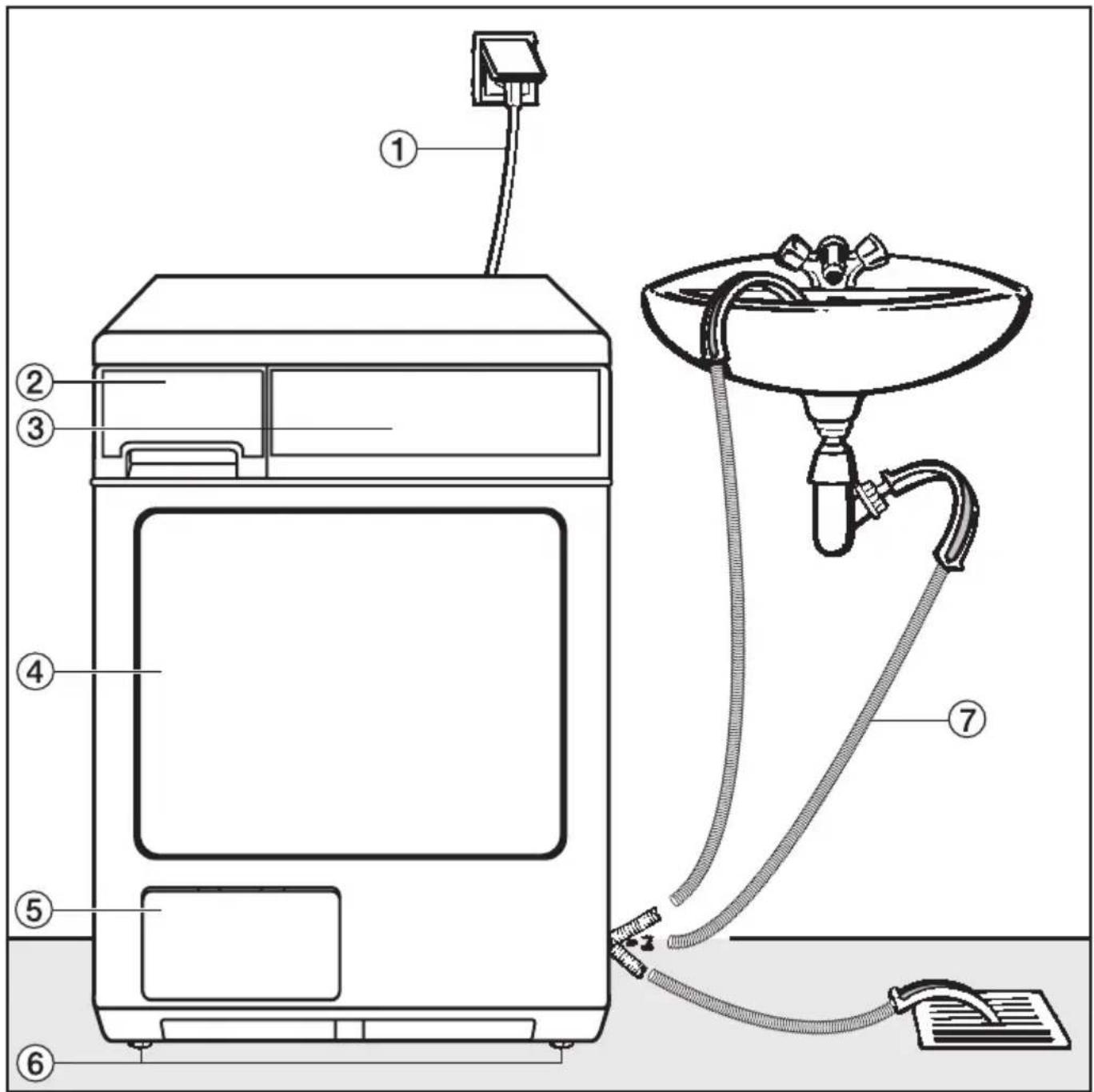

Vorderansicht....34

Aufstellungsort 35

Trockner zum Aufstellungsort tragen 35

Unterbau unter eine Arbeitsplatte. 35

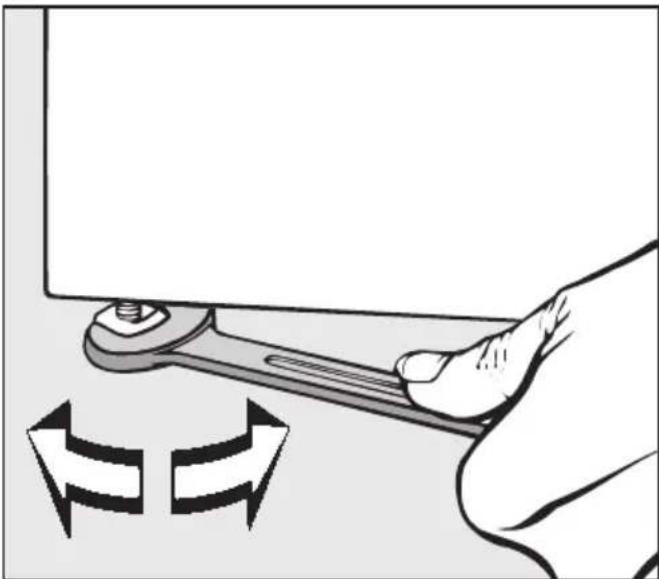

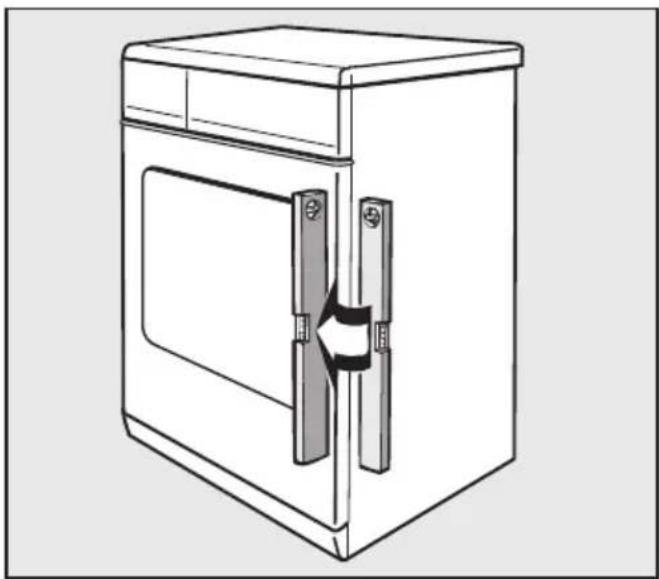

Trockner ausrichten 36

Aufstellungsraum 36

Wasch-Trocken-Säule 36

Vor einem späteren Transport. 36

Kondenswasser extern ableiten 37

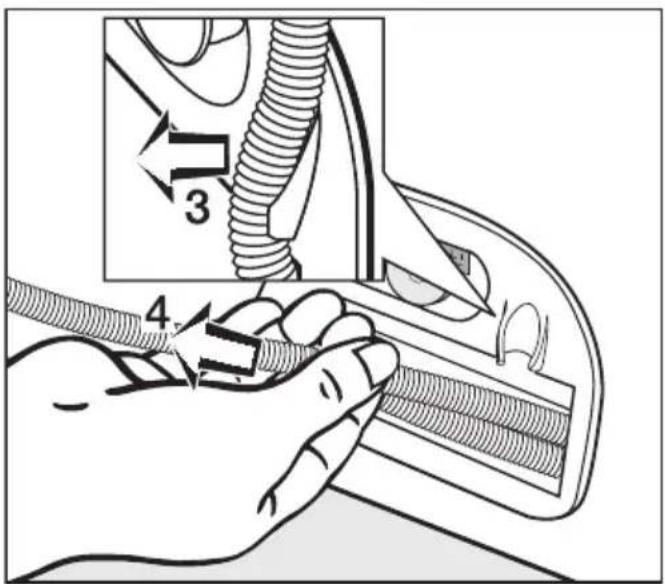

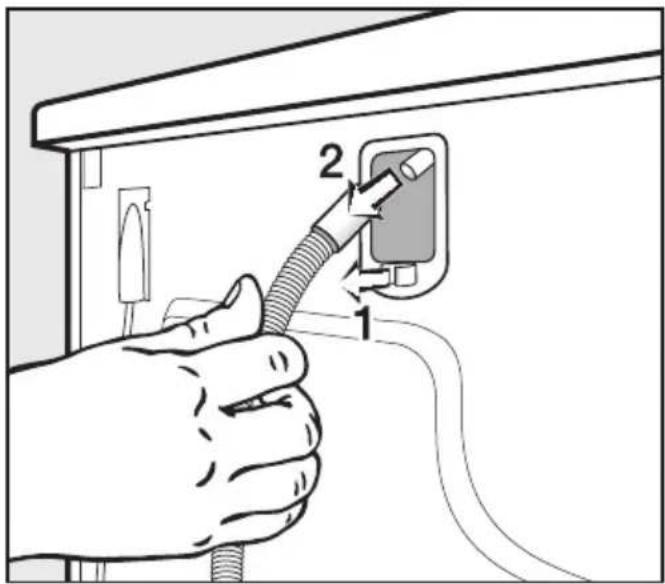

Ablaufschlauch verlegen 37

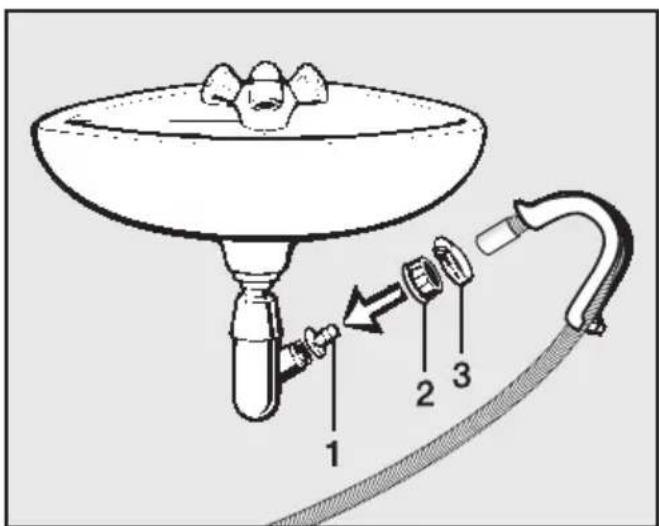

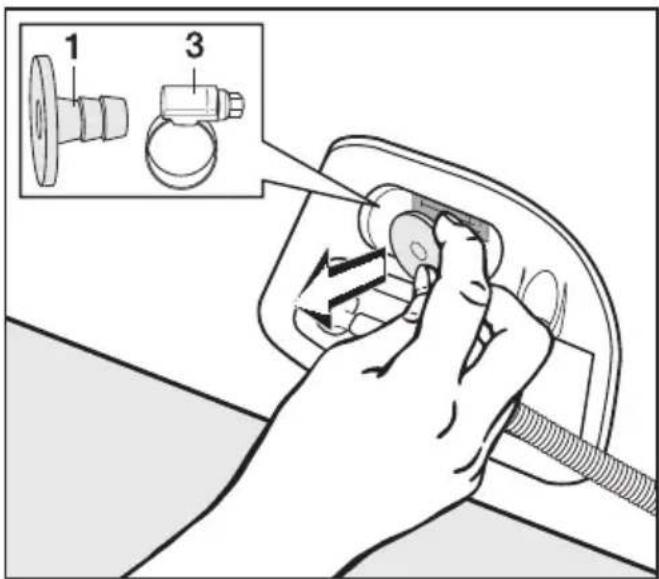

Ablaufschlauch an einem Waschbeckensiphon anschließen . . . . . . . . . . . . 38

Wiedermontage 38

Elektroanschluss 39

Verbrauchsdaten 40

Technische Daten 41

Programmierfunktionen 44

Höherer Trockengrad 44

Memory-Funktion 45

Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Trockner ist ausschließlich zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von durch Miele autorisierten Fachkräften durchgeführt werden.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

• der Netzstecker des Trockners gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Der Trockner darf nicht ohne Flusensiebe oder mit beschädigten Flusensieben betrieben werden.

Die Flusensiebe müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Der Trockner darf nicht ohne Wärmetauscher betrieben werden.

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners. Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Sollten Sie den Kondenswasserablauf anschließen:

sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen. Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Halten Sie den Umgebungsraum des Trockners immer frei von Staub und Flusen.

Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass:

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt sonst zu kippen.

Brandgefahr besteht bei Textilien, die:

– überwiegend Schaumgummi-, Gummi-, oder gummiähnliche Anteile enthalten.
– mit feuergefährlichen Reinigungsmitteln behandelt sind.
- mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.
- mit Füllungen versehen und beschädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.
– mit Fetten oder Ölen verschmutzt sind.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl im Waschautomaten schleudern.
  Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge.
  Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie beim Trocknen für eine ausreichende Raumbelüftung.
  – Reinigen Sie nach jedem Trocknen unbedingt die Flusensiebe.

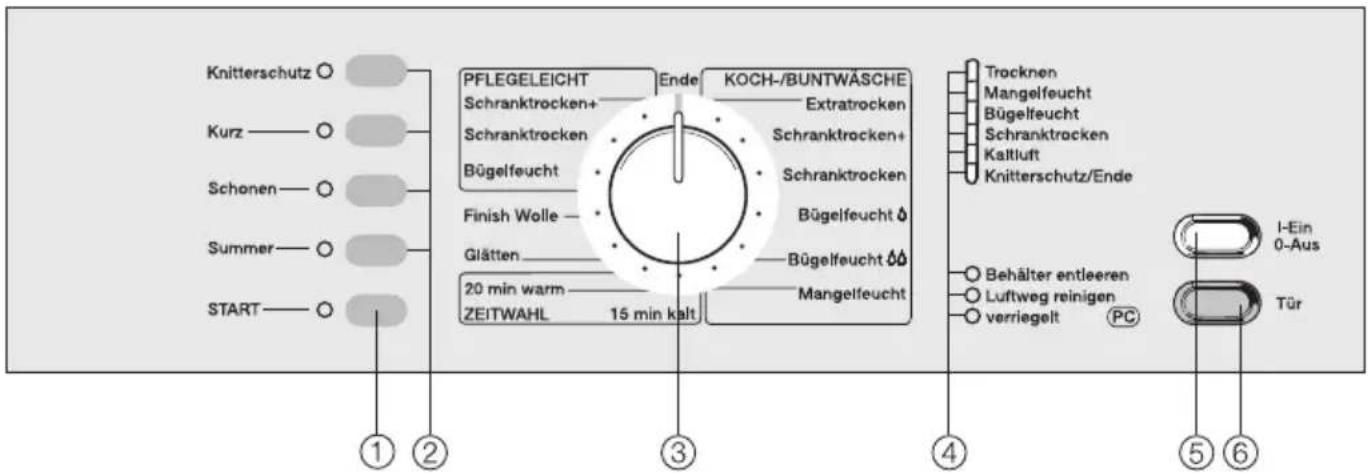

Bedienungsblende / Ausstattungsmerkmale

Knitterschutz ○ Kurz ○ Schonen ○ Summer ○ START ○ PFLEGELEICHT Ende KOCH-/BUNTWÄSCHE Schranktrocken+ Extratrocken Schranktrocken Schranktrocken+ Bügelfeucht Schranktrocken+ Finish Wolle Bögelfeucht Glätten Bögelfeucht 20 min warm Mangelfeucht ZEITWAHL 15 min kalt Trocknen Mangelfeucht Bügelfeucht Schranktrocken Kaitluft Knitterschutz/Ende ○ Behälter entleeren ○ Luftweg reinigen ○ verriegelt (PC) I-Ein 0-Aus Tür

①Taste START

zum Starten des Trockenprogramms. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

②Tasten zum Ein- und Ausschalten der Zusatzfunktionen

Kontrollleuchte: ein = eingeschaltet aus = ausgeschaltet

③Programmwähler zum Einstellen des Trockenprogramms

Den Programmwähler können Sie rechts- oder linksherum drehen.

Die Ringbeleuchtung des Programmwählers erlischt wenige Minuten nach dem Einschalten, solange keine Programmwahl oder kein Programmstart erfolgt, sowie wenige Minuten nach Programmende (Energieeinsparung).

④Programmablauf-Kontrollleuchten für die jeweils erreichte Trockenstufe; und Prüf-Kontrollleuchten:

die Prüf-Kontrollleuchten sind im Kapitel "Störungshilfen" erläutert.

⑤Taste I-Ein/0-Aus

zum Ein- und Ausschalten / Programm unterbrechen.

⑥Taste Tür

zum Öffnen / Programm abbrechen. Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Programmaktualisierung (Update)

Die mit PC gekennzeichnete Kontrollleuchte dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Elektronische Schlossfunktion und Programmierfunktionen

Mit Hilfe des Programmwählers und der Tasten können Sie programmieren:

Elektronische Schlossfunktion Sie schützt den Trockner vor Fremdbe- nutzung.

Programmierfunktionen Hiermit können Sie den Trockner Ihren individuellen Bedürfnissen anpassen - wenn Sie wünschen.

Informationen hierzu finden Sie in den entsprechend lautenden Kapiteln.

Grundsätzliches

Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.

Empfindliche Textilien mit dem Pflege- symbol ☐ mit Schonen trocknen.

Überfüllen Sie nie die Trommel! Beachten Sie immer die maximale Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

Symbole im Etikett

Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.

Trocknen mit normaler Temperatur
☐ Trocknen mit niedriger Temperatur
☒nicht maschinell trocknen

Tipps zum Trocknen

Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Finish Wolle.

Daunengefüllte Textilien.

Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Reine Leinengewebe nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Behandeln Sie diese Textilien nur im Sonderprogramm Glätten.

Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Programm Pflegeleicht Bügelfeucht.

Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen. Es besteht die Möglichkeit, dass diese Textilien abfärben und sich andersfarbige Flusen darauf ablagern.

Programm Wäsche-/Textilart Hinweis
KOCH-/BUNTWÄSCHETrockenstufen		maximale Beladung:5 kg (1)
Extratrocken Mehrlagige Textilien, die bei Schranktrocken+ nicht durchgetrocknet werden.		Gewirkte Textilien (z. B. T-Shirts, Unterwäsche) nicht Extratrocken trocknen - sie können einlaufen.
Schranktrocken+ Ein- und mehrlagige Texti - lien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Unterwäsche).		-
Schranktrocken^(2)	Gleichartige Textilien aus Baumwolle (z. B. Unterwä-sche, Biberbetttücher, Frot-tierwäsche, Säuglingswä-sche).	Empfinden Sie die Textilien als zu feucht, dann:- trocknen Sie mit Warmluft nach.- sollten Sie zukünftig Schranktrocken+ wählen.
Bügelfeucht Baum	woll- oder Leinenge-webe (z. B. Tisch- und Bett-wäsche, gestärkte Wäsche).	-
Bügelfeucht ^(2)		Empfinden Sie die Textilien als zu feucht, wählen Sie zu-künftig Bügelfeucht .
Mangelfeucht Baum	woll- oder Leinenge-webe, die durch Heißman-geln nachbehandelt werden; gestärkte Wäsche.	Die Wäsche bis zum Man-geln aufrollen, so bleibt sie feucht.

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121

Programmübersicht

Programme Wäsche-/Textilart Hinweis
PFLEGELEICHTTrockenstufen		maximale Beladung:2,5 kg (1)
Schranktrocken+ Pflegeleichte Textilien ausSynthetik oder Mischgewe-ben, die bei Schranktrockennicht ausreichend trockenwerden (z. B. Pullover, Klei-der, Hosen).		Wäsche im Waschautoma-ten mindestens 30 Sekun-den gut anschleudern.
Schranktrocken (2)	Pflegeleichte Oberhemden;Tischdecken aus Mischge-weben, wie z. B. Baumwolle/Synthetik.	Wäsche im Waschautoma-ten mindestens 30 Sekun-den gut anschleudern.
Bügelfeucht Pflegeleichte Oberhemden,Kittel, Tischdecken ausMischgeweben, z. B. Baum-wolle/Synthetik, die nachge-bügelt werden müssen.		Wäsche im Waschautoma-ten mindestens 30 Sekun-den gut anschleudern.Bei knitterempfindlichen Tex-tilien Beladungsmenge re-duzieren (siehe auch Hin-weis unter "Sonderprogram-me").
ZEITWAHL maximale Beladung: 5 kg (1)
Warmluft Einzelne Wäschestücke, wiez. B. Badetücher, Badekleidung, Spültücher.Nachtrocknen mehrlagigerTextilien, die aufgrund ihrerBeschaffenheit unterschied-liche Trocknungseigenschaften aufweisen.		-
Kaltluft Textilien, die durchlüftet werden sollen.		-

(1) Gewicht der Trockenwäsche
(2) Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung nach Norm EN 61121

Programme Wäsche-/Textilart Hinweis
Sonderprogramme
Pflegeleicht Bügelfeucht	maximale Beladung: 1 kg (1)
	Textilien aus Baumwolle oder Mischgewebe, wie z. B. Oberhemden, Blu-sen	Diese Trockenstufe können Sie dann als Sonderprogramm nutzen, wenn Sie die Beladung auf 1 kg reduzieren. Textilien werden, abhängig von der Textilart, knitterarm getrocknet.
Finish Wolle	maximale Beladung: 2 kg (1)
	Wolle-Textilien. Wolle-Textilien werden in kurzer Zeit aufgelockert und somit flauschiger. Textilien sofort nach Programmende entnehmen. Die Wolle-Textilien werden in diesem Programm nicht fertig getrocknet.
Glätten maximale Beladung: 2,5 kg (1)

(1) Gewicht der Trockenwäsche

Zusatzfunktion(en) wählen
Programm Zusatzfunktionstaste(n)
KOCH-/BUNTWÄSCHEPFLEGELEICHTZEITWAHL - Warmluft- KaltluftFinish WolleGlätten	Knitterschutz, Kurz, Schonen, SummerKnitterschutz, Kurz, Schonen, SummerKnitterschutz, Schonen, SummerSummerSummerSummerSummer
empfindliche Textilien mit dem Pflegesymbol ☐mit der Zusatzfunktion Schonentrocknen

①Wäsche sortieren

■ Sortieren Sie die Textilien vor, nach:

• Faser-/Gewebeart,
• gewünschtem Trockengrad,
• gleicher Größe,
• gleicher Restfeuchte nach dem Schleudern.

So erhalten Sie ein gleichmäßiges Trocknungsergebnis.

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Reißverschlüsse, Haken und Ösen schließen.

Textilgürtel und Schürzenbänder zusammenbinden.

Gelöste Formbügel von BHs vernähen oder entfernen.

⚠ Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmelzen und den Trockner und die Wäsche beschädigen.

② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Legen Sie die Wäsche gut aufgelockert in die Trommel.

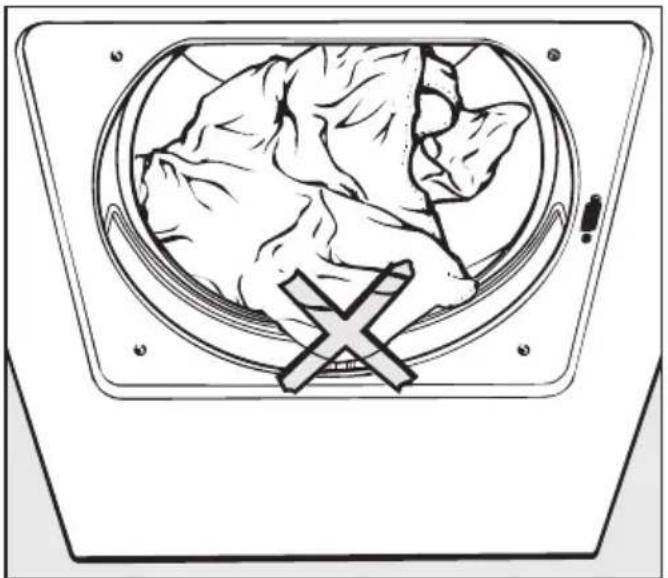

Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beeinträchtigt.

Die Beladungsmengen finden Sie im Kapitel "Programmübersicht".

■ Kontrollieren Sie vor jedem Schließen, ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.

■ Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
■ Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

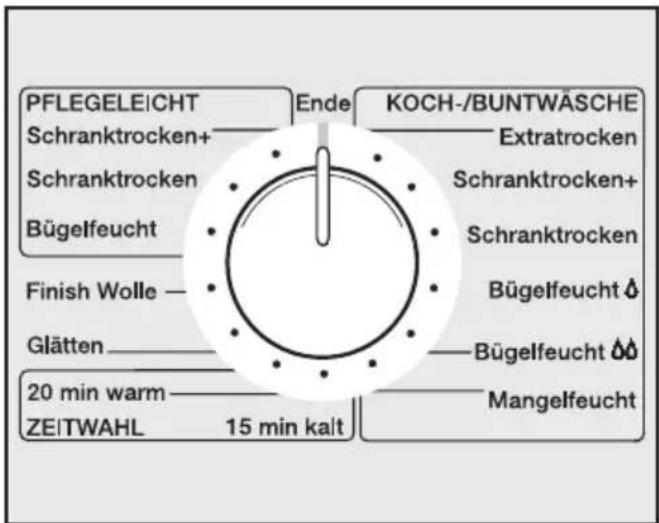

③Programm wählen

PFLEGELEICHT Schranktrocken+ Schranktrocken Bügelfeucht Finish Wolle — Glätten 20 min warm ZEITWAHL 15 min kalt Ende KOCH-/BUNTWÄSCHE Extratrocken Schranktrocken+ Schranktrocken Bügelfeucht Bügelfeucht Mangelfeucht

■Stellen Sie den Programmwähler auf das gewünschte Programm ein.

KOCH-/BUNTWÄSCHE und PFLEGELEICHT

Die Elektronik ermittelt in Abhängigkeit von der Wäscherestfeuchte die Programmdauer. Hieraus ergibt sich eine Circa-Trockenzeit, die Sie dem Kapitel "Verbrauchsdaten" entnehmen können.

Finish Wolle und Glätten

Programmdauer siehe Kapitel "Verbrauchsdaten".

ZEITWAHL

Die Programmdauer entspricht den auf der Bedienungsblende stehenden Zeiten.

④ Zusatzfunktion(en) wählen

■Drücken Sie die Taste(n) der erwünschten oder erforderlichen Zusatzfunktion(en).

Vom Grundprogramm nicht zugelassene Zusatzfunktionen können Sie nicht einschalten. Die Kontrollleuchte erlischt beim Loslassen der Taste.

Bei unzweckmäßiger Kombination der Zusatzfunktionen (z. B. "Kurz" und "Schonen") akzeptiert die Elektronik nur die zuletzt gewählte Zusatzfunktion.

Knitterschutz

Nach Programmende dreht sich die Trommel für ca. 60 Minuten in Intervallen, um Knitterfalten in der Wäsche zu vermeiden.

Den Knitterschutz sollten Sie immer einschalten, wenn Sie nach Programmende die Textilien nicht sofort entnehmen. Er kann noch nach Programmstart ein- oder ausgeschaltet werden.

Kurz

Zum Trocknen unempfindlicher Textilien.

- Durch die erhöhte Heizleistung verkürzt sich die Programmdauer.

Schonen

Zum Trocknen empfindlicher Textilien mit dem Pflegesymbol ☐(z. B. aus Acryl) mit niedriger Temperatur.

- Durch die niedrigere Heizleistung verlängert sich die Programmdauer.

Summer

Nach Programmende ertönt wiederholend ein Signal.

■Der Summer kann noch nach Programmstart ein-/ausgeschaltet werden.

Die Summerlautstärke (gleichzeitig die Summertonhöhe) können Sie vor Programmstart ändern:

■ Programm wählen.

■ Taste Summer so lange drücken (die Kontrollleuchte Summer muss leuchten), bis die erwünschte Lautstärke/Tonhöhe eingestellt ist.

5Programm starten

■ Drücken Sie die Taste START.

Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.

Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Kaltluft leuchtet).

Damit ist der gewünschte Trockengrad erreicht.

6 Programmende

Die Kontrollleuchte Knitterschutz/Ende und gegebenenfalls die Kontrollleuchte der erreichten Trockenstufe leuchtet.

■ Drücken Sie die Taste Tür zum Öffnen.

■ Entnehmen Sie die Textilien.

Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.

■Reinigen Sie nach jedem Trocknen die Flusensiebe.

■Entleeren Sie den Kondenswasserbehälter (wenn kein Kondenswasserablauf angeschlossen ist).

■ Den Wärmetauscher sollten Sie in regelmäßigen Abständen kontrollieren.

Hinweise zur "Reinigung und Pflege" finden Sie im gleichlautenden Kapitel.

■ Drücken Sie nach jedem Trocknen zum Ausschalten die Taste I-Ein/0-Aus.

■ Schließen Sie nach jedem Trocknen die Tür.

Zusätzlicher Hinweis

... zur Kontrollleuchte Luftweg reinigen

Diese Kontrollleuchte zeigt an, dass der Trockner nicht optimal oder nicht wirtschaftlich arbeitet.

Die Gründe für diese Prüfmeldung können sein:

– die Flusensiebe sind verstopft;
- der Wärmetauscher ist verstopft.

Kurzanweisung

Empfehlung:

Es ist ratsam, sich mit der Handhabung des Trockners vertraut zu machen. Bitte lesen Sie deshalb die ausführlichen Abschnitte zu Beginn dieses Kapitels.

①Wäsche sortieren
② Trockner beladen und einschalten

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.
■ Füllen Sie die Textilien ein und schließen Sie die Tür.
■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③Programm wählen

■ Stellen Sie den Programmwähler auf das gewünschte Programm ein.
④ Zusatzfunktion(en) wählen

Den Punkt 4 können, müssen Sie aber nicht wählen.

■ Drücken Sie die Taste(n) der erwünschten oder erforderlichen Zusatzfunktion(en).
5Programm starten
■ Drücken Sie die Taste START.
6 Programmende

– die Kontrollleuchte Knitterschutz/Ende leuchtet.

■Öffnen Sie die Tür und entnehmen Sie die Textilien.
■Drücken Sie zum Ausschalten die Taste I-Ein/0-Aus und schließen Sie die Tür.

Programm ändern

Wird der Programmwähler nach Programmstart verstellt, so beeinflusst das nicht den Programmablauf. Die Kontrollleuchte Knitterschutz/Ende blinkt. Die Kontrollleuchte erlischt, wenn der Programmwähler auf das ursprüngliche Programm gestellt wird.

Nach Programmstart können nicht mehr alle Zusatzfunktionen ein- oder ausgeschaltet werden (siehe Kapitel "So trocknen Sie richtig").

Programm unterbrechen

■Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Weitertrocknen:

■Schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

Das Programm wird fortgesetzt, solange die Kaltluftphase nicht erreicht wurde.

Programm abbrechen und neues Programm wählen

■ Stellen Sie den Programmwähler auf Ende.

Wenn nur noch die Kontrollleuchte Knitterschutz/Ende leuchtet, ist das Programm abgebrochen.

■ Stellen Sie den Programmwähler auf das gewünschte Programm.

■ Wählen Sie eventuelle Zusatzfunktionen an oder ab.

■ Drücken Sie die Taste START.

Nachlegen oder Entnehmen von Textilien

■ Drücken Sie die Taste Tür und öffnen Sie die Tür.

⚠️ Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

■ Jetzt können Sie z. B. Wäsche nachlegen oder vorzeitig entnehmen.

Weitertrocknen:

■Schließen Sie die Tür.

■Wählen Sie eventuelle Zusatzfunktionen an oder ab.

■Drücken Sie die Taste START.

– Das Programm wird fortgesetzt.

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung in Gemeinschaftswaschräumen.

Wenn Sie wünschen, können Sie die Schlossfunktion einschalten. Bei eingeschalteter Schlossfunktion kann kein Programm gestartet werden.

Die folgende mit Zahlen (1, 2, 3...) gekennzeichnete Bedienreihenfolge müssen Sie einhalten.

Schlossfunktion einschalten

① Die Tür ist geschlossen und der Programmwähler steht auf Ende.
② Schalten Sie den Trockner ein.
③ Drücken Sie die Taste Kurz und halten diese während der Schritte ④ bis ⑥ gedrückt.
4 Drehen Sie den Programmwähler langsam und Schritt für Schritt im Uhrzeigersinn auf KOCH-/BUNTWÄ-SCHE Schranktrocken.
5 Drehen Sie den Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf Ende.
6 Drehen Sie den Programmwähler langsam und Schritt für Schritt entgegen Uhrzeigersinn auf PFLEGE-LEICHT Bügelfeucht.
Die Kontrollleuchte verriegelt blinkt.
⑦ Lassen Sie die Taste Kurz los.
Die Schlossfunktion ist eingeschaltet.
⑧ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Schlossfunktion ausschalten

■ Wiederholen Sie die Schritte ①-⑦.

Die Kontrollleuchte verriegelt erlischt nach Schritt 6.

Kondenswasserbehälter entleeren

Das beim Trocknen entstehende Kondenswasser wird im Kondenswasserbehälter aufgefangen, sofern kein Ablaufschlauch angeschlossen ist.

Den Kondenswasserbehälter nach jedem Trocknen entleeren! Spätestens, wenn die Kontrollleuchte Behälter entleeren leuchtet.

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann wird das Programm abgebrochen. Die Kontrollleuchte Behälter entleeren leuchtet, der Summer ertönt.

■ Führen Sie den Behälter beim Herausziehen leicht nach rechts.
■ Halten Sie den Behälter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende sowie am Ende an.

■ Öffnen Sie zum Ausleeren den Verschluss.
■Setzen Sie den entleerten Behälter leicht schräg (wie beim Herausziehen) ein. Schieben Sie ihn locker bis zum spürbaren Rasten ein.
■Schalten Sie vor neuem Programmstart zuerst den Trockner aus. Nach dem Einschalten ist die Kontrollleuchte Behälter entleeren erloschen.

Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haushalt verwenden (z. B. für Dampfbügeleisen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gießen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallende Flusen auf. Reinigen Sie diese nach jedem Trocknen.

Trockenreinigung

■Öffnen Sie die Tür und ziehen Sie das Flusensieb aus der Türkappe.

■ Streifen Sie die Flusen von der Siebfläche mit Ihren Fingern ab.

■ Entfernen Sie die Flusen aus dem Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör).

Tipp: Flusen in der Türkappe und auf den Sieben können Sie leicht mit dem Staubsauger entfernen.

■ Schieben Sie das gereinigte Flusensieb richtig herum bis zum Anschlag in die Türkappe.

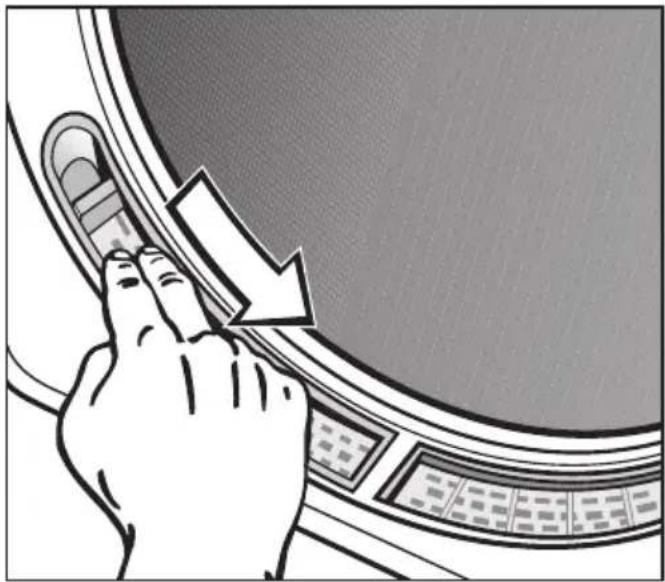

■ Streifen Sie mit Ihren Fingern die Flusen von den beiden Flusensieben im Einfüllbereich der Tür ab.

■ Schließen Sie die Tür.

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätzlich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

■ Ziehen Sie das Flusensieb aus der Türkappe heraus (vorherige Seite).

■Schieben Sie beide Siebe an den Stegen nach oben heraus.
■ Reinigen Sie alle Siebe unter fließendem heißen Wasser.
■ Schütteln Sie die Flusensiebe gründlich aus, bis keine Tropfen mehr sichtbar sind.
■ Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

⚠️ Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.

■ Setzen Sie die Flusensiebe aus dem Einfüllbereich der Tür (beide sind identisch) wieder ein, siehe Abbildung links.

Trockner reinigen

Trockner vom Elektronetz trennen.

■ Gehäuse und Bedienungsblende nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.
■ Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen.

Keine Scheuermittel, lösemittelhaltige Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

■Trocknen Sie alle Teile mit einem weichen Tuch ab.

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft können die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungsraum können Verstopfungen verursachen.

Kontrollieren Sie den Wärmetauscher mindestens zweimal im Jahr. Bei häufiger Nutzung spätestens nach ca. 100 Trockengängen. Reinigen Sie ihn wenn nötig.

Wärmetauscher entnehmen

■ Drücken Sie gleichzeitig gegen beide untere Ecken, bis sich die äußere Klappe öffnet. Seitliche Rasthaken verhindern ein Herausfallen der Klappe.

■ Entnehmen Sie die Klappe schräg nach oben.

■ Legen Sie die Klappe zur Seite.

■ Drehen Sie den Verschlussknebel am inneren Deckel nach unten.

■Klappen Sie den inneren Deckel nach vorne.

■Entnehmen Sie den inneren Deckel schräg nach oben.

■ Drehen Sie den Verschlussknebel am Wärmetauscher nach oben.

Reinigung und Pflege

■ Ziehen Sie den Wärmetauscher an seiner Öse aus dem Wärmetauschereinschubraum heraus.

Wärmetauscher kontrollieren

■ Halten Sie den Wärmetauscher gegen das Licht.
■ Schauen Sie, ob Sie innen Flusen sehen.

Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekennzeichnet.

Wenn keine Flusen zu sehen sind:

■ Setzen Sie den Wärmetauscher wieder ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

■ Reinigen Sie den Wärmetauscher, wie nachfolgend beschrieben.

Wärmetauscher reinigen

■ Halten Sie beim Durchspülen des Wärmetauschers unbedingt die Positionen ein, die in beiden folgenden Bildern dargestellt sind!

■ Durchspülen Sie den Wärmetauscher von der linken Längsseite mit einem Wasserstrahl.

■ Durchspülen Sie den Wärmetauscher von der Vorderseite mit einem Wasserstrahl.
■Kontrollieren Sie den Wärmetauscher erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.
■Achten Sie auf saubere Dichtungsgummis am Wärmetauscher. Dichtungsgummis dürfen nicht entfernt werden und keine Knicke aufweisen!
■ Schütteln Sie das Wasser aus dem Wärmetauscher gründlich heraus, bis Sie innen keine Tropfen mehr sehen.

Wärmetauscher einsetzen

■ Schieben Sie den Wärmetauscher ganz in den Wärmetauschereinschubraum hinein. Die Öse des Wärmetauschers muss oben sein.
■ Drehen Sie den Verschlussknebel am Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels in die Nut einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

■Setzen Sie den inneren Deckel so ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.
■Drücken Sie den Deckel an und verriegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.
■ Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

Nur der ordnungsgemäß eingesetzte und verriegelte Wärmetauscher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Was tun, wenn ... ?

Sie können die meisten Störungen selbst beheben.

In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer

Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

, Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen

Störung mögliche Ursache Behebung
Der Trockner geht nach dem Einschalten nicht in Betrieb.	Die Ursache lässt sich nicht unmittelbar feststellen.	Haben Sie die Bedienreihenfolge eingehalten (Kapitel "So trocknen Sie richtig")?
		Ist der Netzstecker einge- steckt?
		Ist die Tür richtig geschlossen?
		Ist die Sicherung in Ordnung?
Wäschestücke aus syn- thetischen Fasern sind nach dem Trocknen sta- tisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.	Ein beim Waschen ver- wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flu-sen gebildet.	Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner da gegen ist gering und hat keinen Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.	Anfallende Flusen werden durch Flusensiebe aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").
Die Wäsche ist un-zureichend getrock-net.	Die Beladung bestand aus unterschiedlichen Gewe-ben.	Wählen Sie beim nächsten Programmlauf ein geeignetes Programm (siehe Kapitel "Programmübersicht").
Am oberen Rand der Einfüllöffnung ha-ben sich Wasser-tropfen gebildet.	Ein doppeltes Filtersystem (Flusensiebe) mit zweifacher Abdichtung verhindert weitgehend die Ablagerung betriebsstörender Flusen im Wärmetauscher. Aufgrund dieser Abdichtung kann es gelegentlich zur Kondens-wasserbildung kommen.	Wäschestücke, die beim Herausnehmen benetzt werden, trocknen in wenigen Minuten an der Luft.
Der Trockenvorgang dauert sehr lange oder wird so-gar abgebrochen.	Wichtig: Zur Behebung einer der folgenden Ursachen den Trockner ausschalten und zum Programmstart wieder einschalten!
	Die Be- und Entlüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist. Dadurch ist die Raumtem-peratur stark gestiegen.	Öffnen Sie beim Trocknen Tür oder Fenster, damit Luft nachströmt.
	Die Flusensiebe sind mit Flusen verstopft oder sind nach der Reinigung nass eingesetzt worden.	- Entfernen Sie die Flusen.- Die Flusensiebe müssen trocken sein.
	Die Textilien wurden nicht genügend ausgeschleudert.	Schleudern Sie zukünftig die Textilien im Waschautoma-ten mit maximaler Drehzahl.
	Der Trockner ist überladen.	Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reiß-verschlüsse wird der Feuch-tegrad der Wäsche nicht ex-akt ermittelt.	Wählen Sie zukünftig das Warmluftprogramm, damit die Textilien nicht übertrock- nen.
	Waschmittelrückstände, Haare und Feinstflusen kön- nen den Wärmetauscher verstopfen.	Der Wärmetauscher soll von Zeit zu Zeit kontrolliert und gereinigt werden (Kapitel "Reinigung und Pflege").
	Die Lüftungsschlitze unter-halb der Tür sind zugestellt.	Entfernen Sie störende Ge-genstände.
Die äußere Klappe für den Wärmetauscher lässt sich nicht schließen.	Der innere Deckel für den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.	- Prüfen Sie den festen, ordnungsgemäßen Sitz des inneren Deckels und des Wärmetauschers.- Prüfen Sie ebenfalls deren Dichtungsgummis.- Entfernen Sie sichtbare Flusen mit einem Tuch aus dem Wärmetauschereinschubraum.
Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.	Im Bodenbereich des Wärmetauschereinschubraumes haften Flusen.
Die Trommelbeleuchtung leuchtet nicht.	Die Beleuchtung wurde automatisch ausgeschaltet.	Sie leuchtet nur bei geöffneter Tür und eingeschaltetem Trockner. Sie erlischt nach einiger Zeit (Energieeinsparung).
	Eventuell ist die Glühlampe defekt.	Glühlampe auswechseln: siehe am Ende dieses Kapitels.
Die Ringbeleuchtung des Programmwählers leuchtet nicht.	Die Beleuchtung wurde automatisch ausgeschaltet.	Sie leuchtet beim Trocknen und erlischt kurz nach Programmende (Energieeinsparung).

Prüf-/Störungsmeldungen, die durch Kontrollleuchten angezeigt werden

Die Kontrollleuchte Knitterschutz/Ende blinkt beim Trocknen.	Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab.	Stellen Sie das ursprünglich gewählte Programm ein: die Kontrollleuchte erlischt.
Die Kontrollleuchte verriegeltblinkt nach Einschalten des Trockners, und kein Programm kann gestartet werden.	Die Schlossfunktion ist eingeschaltet.	Wenn Sie trocknen wollen, müssen Sie die Schlossfunktion ausschalten (siehe Kapitel "Elektronische Schlossfunktion").
Störung mögliche Ursache Behebung
Die Kontrollleuchte Luftweg reinigen leuchtet.	Die Flusensiebe sind mit Flusen verstopft.	Entfernen Sie die Flusen (Kapitel "Reinigung und Pflege").
	Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.	Bitte beachten Sie, dass der Wärmetauscher von Zeit zu Zeit gereinigt werden muss (Kapitel "Reinigung und Pflege").
		Die Kontrollleuchte wird durch das Öffnen der Tür gelöscht.
Das Programm wird abgebrochen, die Kontrollleuchte Luftweg reinigen blinkt.	Die möglichen Ursachen und deren Behebung sind oben (die Kontrollleuchte Luftweg reinigen leuchtet) beschrieben.
	Die Ursache lässt sich nicht unmittelbar feststellen.	- Schalten Sie den Trockner aus.- Schalten Sie den Trockner ein und starten Sie erneut ein Programm.Wird das Programm wieder abgebrochen und die Kontrollleuchte Luftweg reinigen blinkt, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
Die Kontrollleuchte Behälter entleeren leuchtet.	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch ist geknickt.	- Entleeren Sie das Kondenswasser.- Prüfen Sie den Ablaufschlauch.- Schalten Sie den Trockner aus und ein.
Das Programm wird abgebrochen. Die Kontrollleuchte Knitterschutz/Endeleuchtet, der Summer ertönt.	Das ist keine Störung. Die Elektronik erkennt, ob Wäsche in der Trommel ist. Bei leerer Trommel erfolgt nach kurzer Zeit ein Programmabbruch.	Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen. Einzelne Wäsche-teile sollten Sie künftig mit dem Warmluftprogramm trocknen.
Das Programm wird abgebrochen. Die Kontrollleuchte Mangelfeuchtoder Bügel - feuchtblinkt, der Sum - mer ertönt.	Die Ursache lässt sich nicht unmittelbar feststellen.	– Schalten Sie den Trock- ner aus.– Schalten Sie den Trock- ner ein und starten Sie erneut ein Programm. Erfolgen wieder Pro- grammabbruch und Feh- lermeldung, liegt ein De- fekt vor. Informieren Sie den Miele Kundendienst.

Glühlampe für Trommelbeleuchtung auswechseln

Trockner vom Elektronetz trennen.

■ Öffnen Sie die Tür.

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

■ Klappen Sie die Abdeckung nach oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein-rastet.

Achten Sie auf den festen Sitz der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

■Setzen Sie den Öffner seitlich unter den Rand der Abdeckung an.
■ Klappen Sie durch eine Drehbewegung Ihres Handgelenks die Abdeckung nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhandel/Miele Kundendienst beziehen.

Die Glühlampe darf nur vom gleichen Typ sein und die maximale Leistung haben, die auf dem Typenschild und der Abdeckung für die Beleuchtung angegeben ist.

■ Tauschen Sie die Glühlampe aus.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie bit- te

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland 0800 - 22 44 666

A Österreich Salzburg (06 62) 85 84-300 Wien (01) 6 80 95-300 Graz (03 16) 25 04-300 Innsbruck (05 12) 24 01-300

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach- kaufbares Zubehör im Miele Fachhan- del oder beim Miele Kundendienst.

Vorderansicht

①Netzanschlussleitung
②Kondenswasserbehälter
③Bedienungsblende
④Tür
⑤Äußere Klappe für den Wärmetauscher

⑥Vier höhenverstellbare Schraubfüße
alternativ zum Kondenswasserbehälter:
⑦Ablaufschlauch für Kondenswasser (mit bogenförmigem Halter)

Aufstellungsort

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckelüberstand.

Unterbau unter eine Arbeitsplatte

Der Trockner sollte nicht direkt neben einem Kühl-/Gefriergerät untergebaut werden. Der an der Trocknerrückseite austretende warme Luftstrom erhöht die Temperatur am Wärmeaustauscher des Kühl-/Gefriergerätes, wodurch die Kältemaschine ununterbrochen läuft. Ist dieser Aufstellungsort unvermeidbar, muss das Kühl-/Gefriergerät zum Trockner hin abgeschottet werden.

⚠ Ein Unterbausatz* ist erforderlich, der von einer durch Miele autorisierten Fachkraft montiert werden muss.

Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich.

• Bei einer Arbeitsplattenhöhe von 900/910 mm ist ein Ausgleichsrahmen* erforderlich.
• Der Elektroanschluss sollte in der Nähe des Trockners installiert werden und zugänglich sein.

* nachkaufbares Miele Zubehör

Eine Montageanleitung liegt dem Unterbausatz bei.

Durch den Unterbau kann sich die Trockenzeit verlängern.

Wiedermontage des Deckels

Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Trockner ausrichten

Der Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

■ Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus

⚠️ Die Lüftungsschlitze im Sockel auf keinen Fall zustellen! Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsraum

Die beim Trocknen angesaugte Kühlluft strömt an der Trocknerrückseite aus und erwärmt die Raumluft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichende Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Wasch-Trocken-Säule

Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken-Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

⚠️ Die Montage des Zwischenbausatzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondenswasser kann beim Kippen des Trockners auslaufen. Deshalb empfehlen wir, vor dem Transport für ca. 1 Minute das Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondenswasserbehälter oder über den Ablaufschlauch abgeleitet.

Kondenswasser extern ableiten

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr entleeren.

Der Ablaufschlauch (Länge ca. 2 m) ist im Trockner verlegt. Ihn müssen Sie komplett aus dem Trockner herausziehen. Max. Abpumphöhe: 1 m.

Als nachkaufbares Zubehör erhalten Sie eine Schlauchverlängerung.

Ablaufschlauch verlegen

Obere Trocknerrückseite:

■ Ziehen Sie den Ablaufschlauch aus der oberen Klemmhalterung (1).

■ Ziehen Sie den Ablaufschlauch vom Stutzen (2) ab.

Untere Trocknerrückseite:

■Ziehen Sie den Ablaufschlauch aus der unteren Klemmhalterung (3).

■Ziehen Sie den Ablaufschlauch komplett nach links aus dem Trockner heraus (4). Beachten Sie jedoch:

⚠️ Den Ablaufschlauch nicht knicken. Er könnte sonst beschädigt werden!

⚠️Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbecken hängen. Sonst könnte auslaufendes Wasser Schäden verursachen.

Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden (siehe Abbildung "Vorderansicht").

Ablaufschlauch an einem Waschbeckensiphon anschließen

Den Ablaufschlauch können Sie direkt an einem speziellen Waschbeckensiphon anschließen.

■Entnehmen Sie das Zubehör an der unteren Trocknerrückseite: Adapter (Tülle) 1 und die dahinter liegende Schlauchschelle 3.

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbe-cken-Überwurfmutter mit einem Plättchen verschlossen, das Sie entnehmen müssen. Eine in der Überwurfmutter vorhandene Dichtung sollten Sie nicht entfernen.

■ Stecken Sie das Schlauchende auf den Adapter 1.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Wiedermontage

⚠ Schieben Sie den Ablaufschlauch nicht in den Trockner zurück. Der Ablaufschlauch könnte sonst im Trockner geknickt und beschädigt werden!

■Legen Sie den Ablaufschlauch zu einer großen Schlaufe zusammen.
■Befestigen Sie die Schlaufe mit dem Draht (wenn noch vorhanden) an der oberen Trocknerrückseite. Anderenfalls: legen Sie die Schlaufe hinter den Trockner.
■ Stecken Sie das freie Ende des Ablaufschlauches auf den Stutzen an der oberen Trocknerrückseite.

Elektroanschluss

Der Trockner ist mit einer Wechselstrom-Anschlussleitung und Schuko-Stecker anschlussfertig für Wechselstrom \~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdose o. ä. angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Programme Beladungs- menge kg U/min		Endschleuderstufe (im Haushalts-waschautomaten) kWh Minuten	Energie Trockenzeit (einschl. Abkühlzeit)
KOCH-/BUNTWÄSCHE
Extratrocken 5,0 1200		140016001800	3,253,152,852,80	84817473
Schranktrocken + 5,0 1200		140016001800	2,802,652,402,35	75726564
Schranktrocken^(1)	5,0 800 (70 % Restfeuchte) 3,40 89
Schranktrocken 5,0 1200		140016001800	2,652,552,252,20	72696261
Bügelfeucht ^(1)	5,0 800 (70 % Restfeuchte) 2,70 70
Bügelfeucht	5,0 1200	140016001800	2,001,901,601,55	54514544
Mangelfeucht 5,0 1200		140016001800	1,601,501,201,15	45423635
PFLEGELEICHT
Schranktrocken^(1)	2,5 1000 (50 % Restfeuchte) 1,25 39
Bügelfeucht	2,5 1000	1,10 35
Sonderprogramme
Finish Wolle	2,0	-	0,20	4
Glätten	2,5	-	0,30	9

(1) Prüfprogramm nach EN 61121
Werte ermittelt nach Norm EN 61121
Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangs restfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Zusatzfunktionen durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Höhe 85 cm (verstellbar +0,7/- 0,7 cm)
Höhe für Unterbau 82 cm
Breite 59,5 cm
Tiefe 58 cm
Tiefe bei geöffneter Tür 106 cm
Gewicht 54 kg
Trommelvolumen 100 l
Maximale Beladungsmenge 5 kg Trockenwäsche
Fassungsvermögen des Kondenswasserbehälters ca. 3,5 l
Maximale Abpumphöhe 1 m
Maximale Abpumplänge 3 m
Länge der Anschlussleitung 1,60 m
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Leistung der Glühlampe siehe Typenschild
Energieverbrauch	siehe Kapitel "Verbrauchsdaten"
Erteilte Prüfzeichen	Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Mit den Programmierfunktionen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Höherer Trockengrad

Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben jedoch mit dieser Programmierfunktion die Möglichkeit, in den Koch-/Buntwäsche- und Pflegeleicht-Programmen die Wäsche etwas trockner zu bekommen - wenn Sie es wünschen. Hierdurch verlängert sich die Programmdauer.

Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann eingeschaltet werden - wenn Sie wünschen.

Programmieren und Speichern

Der höhere Trockengrad wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Trockner ist ausgeschaltet.
  – Die Tür ist geschlossen.
• Der Programmwähler steht auf Position Ende.

①Halten Sie die Tasten Schonen und Summer gleichzeitig gedrückt und ...

2... schalten Sie den Trockner mit der Taste I-Ein/O-Aus ein.

③ Lassen Sie alle Tasten los.

- die Kontrollleuchten Trocknen und Kaltluft blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Extratrocken.
- Leuchtet die Kontrollleuchte Mangelfeucht nicht, ist der höhere Trockengrad ausgeschaltet.
- Leuchtet die Kontrollleuchte Mangelfeucht, ist der höhere Trockengrad eingeschaltet.

5 Drücken Sie nun die Taste START, um zwischen den beiden Betriebszuständen zu wechseln.

⑥ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ④ aus.
Kontrollleuchte Mangelfeucht leuchtet = Höherer Trockengrad ein aus = Höherer Trockengrad aus

■ Schalten Sie den Trockner mit der Taste I-Ein/0-Aus aus.

Die Kontrolle ist beendet.

Memory-Funktion

Die zu den Programmen gewählten Zusatzfunktionen vom vorherigen Trocknen werden gespeichert.

Die Memory-Funktion ist werkseitig ausgeschaltet. Sie kann eingeschaltet werden - wenn Sie wünschen.

Programmieren und Speichern

Die Memory-Funktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers programmiert. Tasten und Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

- Der Programmwähler steht auf Position Ende.

① Halten Sie die Tasten Schonen und Summer gleichzeitig gedrückt und ...

2 ... schalten Sie den Trockner mit der Taste I-Ein/0-Aus ein.

③ Lassen Sie alle Tasten los.

- die Kontrollleuchten Trocknen und Kaltluft blinken.

4 Drehen Sie den Programmwähler auf KOCH-/BUNTWÄSCHE Schranktrocken.

- Leuchtet die Kontrollleuchte Mangelfeucht nicht, ist die Memory-Funktion ausgeschaltet.

- Leuchtet die Kontrollleuchte Mangelfeucht, ist die Memory-Funktion eingeschaltet.

5 Drücken Sie nun die Taste START, um zwischen den beiden Betriebszuständen zu wechseln.

⑥ Schalten Sie mit der Taste I-Ein/0-Aus den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle:

■ Führen Sie die Punkte ① bis ④ aus. Kontrollleuchte Mangelfeucht leuchtet = Memory-Funktion ein aus = Memory-Funktion aus

■ Schalten Sie den Trockner mit der Taste I-Ein/O-Aus aus.

Die Kontrolle ist beendet.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
