BEDIENUNGSANLEITUNG TA Pure 7C DI BAUKNECHT

Bedienung des Gerätes

Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

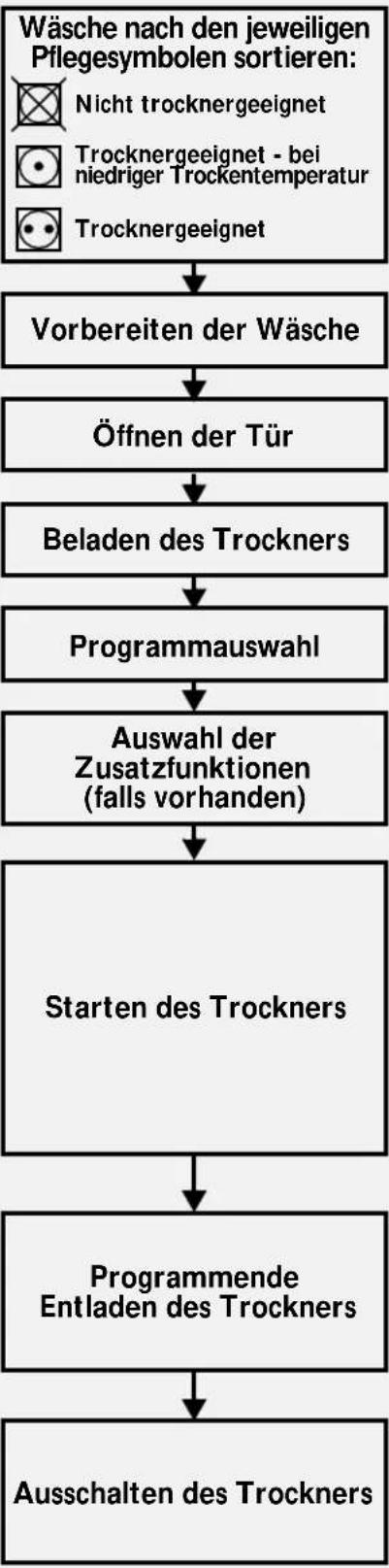


Sortieren nach:

Gewebestärke: Wenn mehr Wäsche vorhanden ist als der Trockner fassen kann, die Wäsche nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche getrennt trocknen).

Gewebeart: Baumwolle (Leinen); Synthetische Textilien (Pflegeleicht).

Trocknungsgrad: Schranktrocken, Bügeltrocken usw.

Nicht trocknergeeignet: Wolle, Seide, Nylonstrümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Wäschestücke wie Schlafsäcke usw.

Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind. Darauf achten, dass keine Feuerzeuge in der Wäsche verbleiben. Wäsche nach links drehen.

Den Türgriff ziehen.

Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen. Dann die Tür schließen.

Drehen Sie den Programmwahlschalter auf das gewünschte Trockenprogramm (entnehmen Sie die Informationen der Programmtabelle).

Wählen Sie die gewünschte Option durch Drücken der betreffenden Taste. Das Aufleuchten der Anzeige über der Taste bestätigt Ihre Auswahl. Eine falsche Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell blinkende LED angezeigt. Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Durch Drücken der Taste "Start (Pause)" wird das Trockenprogramm gestartet. Die entsprechende Anzeige leuchtet auf.

Änderung der Programmwahl: Falls das Programm während des Trockenvorgangs geändert wird, stoppt der Trockner. Die Trockner-Anzeigeleuchte blinkt. Drücken Sie erneut die Taste "Start (Pause)", um das neue Program zu starten.

Unterbrechen eines Programms: Zur Unterbrechung des Trockenvorgangs den Programmwahlschalter auf "Lühren und die Taste "Start (Pause)" drücken. Lassen Sie vor dem Öffnen der Tür den Trockner mindestens 5 Minuten abkühlen. Aus Sicherheitsgründen stoppt das Programm automatisch, wenn die Tür geöffnet wird. Zum Neustart nach Öffnen der Tür die Tür schließen und erneut die Taste "Start (Pause)" drücken.

Achtung: Wenn Sie die Trockentrommel vor dem Zyklusende anhalten müssen, sofort die gesamte Wäsche entnehmen und zur Wärmeableitung ausbreiten.

Die Schlussphase des Trockenzyklus läuft ohne Wärme ab (Abkühlphase), um die Wäsche auf eine Temperatur abzukühlen, die Beschädigungen vermeidet.

Ende

Ende: Die Wäsche aus dem Trockner entnehmen. Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).

Knitterschutz

Knitterschutz: Wird die Wäsche nach dem Ende des Trocknerprogramms nicht entnommen, wird automatisch für maximal 60 Minuten ein Knitterschutzprogramm gestartet. Die Trommel dreht sich in regelmäßigen Intervallen, um ein Knittern der Wäsche zu verhindern.

Den Programmwahlschalter auf "Aus" "Odrehen.

Reinigung des Flusensiebs: Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer weichen Bürste oder mit den Fingern entfernen. Flusensieb wieder vollständig einschieben.

Bitte beachten: Nur trocknergeeignete Waschmittelzusätze/Plastikteile mit entsprechendem Hinweis verwenden und Wäsche, die mit Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte Wäsche trocknen.

Programmübersicht Zusatzfunktionen

Ungefähre Trokenzeln (in Minuten)

Programme / Trockenstufen

Gewebearten

Füllmenge kg

Schonen

Kurz

Summer

Knutter-schutz

Trocken-grad

Stathendorf

Sehr nasse Fül-menge

Nasse Fül-menge

Baumwolle

Extratrocken

Mehrlagige, dicke Wäsche wie: Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Frottierbademantel.

Koch-Buntwäsche aus Baumwolle oder Lainen

3,07,0

X X

X X X X

85'160'

70'140'

Schranktrocken *

Gloichartige Wäsche, die nicht gebügelt werden soll, wie: Handtücher, Bettwäsche, Unterwäsche, Babykleidung, T-Shirts, Baumwollsocken.

Koch-/Buntwäsche Max. 7 kg

3,07,0

X X

X X X X

70'130'

50'110'

Bügeltrocken *

Wäsche, die gebügelt werden soll wie: Bett- und Tischwäsche, Handtücher, T-Shirts Polohemden, Arbeltskeldung.

3,07,0

X X

X X X X

50'110'

45'90'

Mischgewebe

Extratrocken

Wäsche mit dicken, mehrlagigen Anteilen wie: Bett- und Tischwäsche, Trainingsanzüge, Anoraks, Decken.

Pflegeleichte (bügelfreile) Wäsche aus Synthetik- und Mischgewebe, Baumwolle

1,03,5

X - X

X X X

25'65'

20'45'

Schranktrocken *

Wäsche, die nicht gebügelt werden soll wie: Oberhemden , Blusen, T-Shirts, Sportbekleidung.

Pflegeleicht Max. 3,5 kg

1,03,5

X - X

X X X

20'50'

15'45'

Bügeltrocken

Wäsche, die gebügelt werden soll wie: Hosen, Kleider, Röcke, Hemden, Blusen.

1,03,5

X - X

X X X

15'45'

10'40'

Feinwäsche plus

Schranktrocken

Niedrige Trockenintensität für Feinwäsche und mit dem Symbol gekennzeichnete Kleidung, wie: Hosen, Kleider, Hemden, Blusen.

Wäsche aus Kunstfasern wie Polyamid, Nylon, Polyacryl usw. Supersanft Max. 2,5 kg

2,5

X - X

X X X -

60'

45'

Sonder-programm

Schranktrocken

Trockenintensität für Jeans, die einen homogenen Trockengrad gewährleistet.

Jeans Max. 3,0 kg

3,0

X X

X X X -

90'

70'

Lüften

Die Wäsche wird 30 Minuten lang ohne Heizung durchlüftet.

Lüften

-

-

-

-

-

-

-

-

-

Trocken-zeiten

Nachtrocknen (geeignet für alle Gewebe).

Zeitprogramme 20' 30' 40' 60' 90'

- X

- X X -

-

20' 30' 40' 60' 90'

* Testprogramme gemäss EN 61121.

Was tun, wenn ...

...man den Trockner richtig pflegen und reinigen möchte:	Nach jedem Trockenvorgang das Flusensieb reinigen.	→	Tür öffnen.Flusensieb nach oben abziehen.Flusen mit einer weichen Bürste oder mit den Fingern entfernen.Flusensieb wieder vollständig einschieben.
	Den Luftschlauch einmal jährlich ausbauen und darin angesammelte Flusen entfernen.

...man den Trockner erst einmal selbst prüfen will:(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen - siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).	Trockenvorgang dauert zu lange / Wäsche ist nicht richtig trocken.	→	Ist das richtige Trockenprogramm gewählt worden?War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 1000 U/min)Ist das Flusensieb verschmutzt (leuchtet die Flusensiebanzeige)?Herrscht eine zu hohe Raumtemperatur?Leuchten die Kontrolllampen “ ”Ende und “ ”RÄnderchutzTrockenvorgang ist beendet und die Wäsche kann entnommen werden.Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein Programm, das besser trocknet.
	Der Trockner läuft nicht (nach einem Stromausfall stets die Taste “Start (Pause)” drücken).	→	Ist der Netzstecker richtig eingesteckt?Liegt ein Stromausfall vor?Ist die Sicherung defekt?Ist die Trocknertür richtig geschlossen?Wurde ein Trockenprogramm gewählt?Wurde d i “Start (Pause)” gedrückt?Wurde die Startvorwahl-Option gewählt?
	Flusensiebanzeige leuchtet.	→	Ist das Flusensieb sauber?Ist der Abluftschlauch blockiert?Ist der Abluftschlauch außen blockiert?

KUNDENDIENST

Sollte die Störung nach den obengenannten Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Eine kurze Beschreibung der Störung.
• Typbezeichnung und Modell des Trockners.
• Die Servicenummer des Trockners (diese Nummer steht neben dem Wort Service auf dem Aufkleber mit den Typangaben, der bei geöffneter Tür auf der rechten Seite sichtbar ist).

SERVICE

0000 000 00000

Vor dem Gebrauch bitte auch die Gebrauchsanweisung aufmerksam durchlesen!

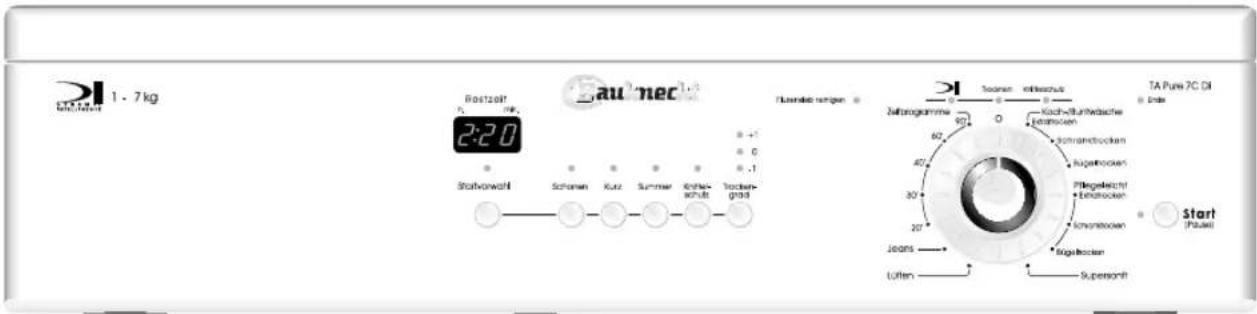

TA Pure 7C Di

Kurzanleitung

D

Programmwahlschalter

Durch Drehen wird das Trockenprogramm gewählt.

Programmablauf

Start

(Pause)

"Start-(Pause)"-Taste

Durch Drücken startet der Trockenvorgang. Die Anzeigeleuchte blinkt während der Auswahlphase und leuchtet während des Trocknens.

Über- trocknungs- schutz Trocknen Knitter- schutz Programm- ende

Anzeigen

Flusensieb reinigen

Flusensieb reinigen

Die Anzeige leuchtet auf, wenn das Flusensieb und/oder der Wärmetauscher gereinigt werden müssen. Nach jedem Trockenvorgang das Flusensieb reinigen.

Restzeitanzeige

Nach Start des Trockenvorgangs wird je nach ausgewähltem Programm eine Vorgabe-Trockenzeit angezeigt. Abhängig von Menge, Art und Feuchtigkeit der Wäsche, wird die Zeitanzeige nach wenigen Minuten korrigiert.

Die angegebene Trockenzeit ist ein berechneter Wert, der sich im Laufe des Trockenprogramms ändern kann.

Die blinkenden Striche zeigen an, dass die Restzeitberechnung aktiviert ist. Die Restzeit wird hochgerechnet.

Übertrocknungsschutz

Die Anzeige leuchtet bei Anwahl eines feuchtigkeitsgesteuerten Programms auf und zeigt damit die Einschaltung der Sicherheitsfunktion an. Die Funktion ist bei zeitgesteuerten Programmen 20', 30', 40', 60', 90' und beim "Lüften" " Lüften nicht wählbar.

Einstellung des Trockengrads

Mit dieser Zusatzfunktion können Sie den Trockengrad der Wäsche nach Belieben einstellen. Das gewünschte Programm wählen und den Trockengrad durch Drücken der Taste “+” erhöhen bzw. der Taste “-” reduzieren. Der gewählte Trockengrad wird für das jeweilige

Trockenprogramm gespeichert. Bei der nächsten Anwahl des Trockenprogramms wird die getroffene Wahl des Trockengrads angezeigt. Durch Drücken der Tasten "+" bzw. "-" kann die Einstellung geändert werden.

Zusatzfunktionen

Kurz

Summer

Knitter- schutz

Startvorwahl

Schonen

Reduziert die Trockenintensität (für Feinwäsche empfohlen).

Kurz

Verkürzt den Trockenvorgang (für dünne gleichmäßig große Wäschestücke empfohlen).

Summer

Signalisiert akustisch das Ende des Trodenprogramms.

Knitterschutz Plus

Vermeidet das Knittern der Wäsche bis zu 12 Stunden. Summer und Knitterschutz können nicht zusammen gewählt werden.

Startvorwahl

Verzögert den Beginn des Trockenvorgangs um 1 bis 12 Stunden. Mit jedem Tastendruck wird die Startvorwahl um 1 Stunde erhöht. Anschließend die Taste "Start (Pause)" drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten. Die Startvorwahlanzeige blinkt und der Countdown zählt in 1-Stunden-Intervallen zurück. Der Countdown wird durch die blinkende Anzeigelampe über der Taste angezeigt. Während des Countdown dreht sich die Trommel von Zeit zu Zeit, um die Wäsche neu zu verteilen. Zum Abwählen oder Ändern der eingestellten Zeitvorwahl, den Programmwahlschalter auf "Aus" "Crehen oder die Tür öffnen.
