BEDIENUNGSANLEITUNG TK Care 6B DI BAUKNECHT

Bedienung des Gerätes

Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

Wäsche nach den jeweiligen Pflegesymbolen sortieren:

Nicht trocknergeeignet

Trocknergeeignet - bei niedriger Trockentemperatur

Trocknergeeignet

Sortieren nach:

Gewebestärke: Wenn mehr Wäsche vorhanden ist als der Trockner fassen kann, die Wäsche nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche getrennt trocknen).

Gewebeart: Baumwolle (Leinen); Synthetische Textilien (Pflegeleicht).

Trocknungsgrad: Schranktrocken, Bügeltrocken usw.

Nicht trocknergeeignet: Wolle, Seide, Nylonstrümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Wäschestücke wie Schlafsäcke usw.

Vorbereiten der Wäsche

Öffnen der Tür

Beladen des Trockners

Programmauswahl

Zusatzfunktionen wählen (sofern vorhanden)

Trockner starten

Programmende - Trockner entladen

Trockner ausschalten

Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind. Darauf achten, dass keine Feuerzeuge in der Wäsche verbleiben. Wäsche nach links drehen.

Den Türgriff ziehen. Falls die Kindersicherung aktiviert ist, schalten Sie dieselbe bitte ab (zusätzliche Hinweise sind in dem Kapitel "Wechseln des Türanschlags/Kindersicherung" der Gebrauchsanweisung zu finden).

Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen. Die Tür schließen.

Den Programmwahlschalter auf das gewünschte Trockenprogramm drehen (weitere Informationen können der Programmtabelle entnommen werden).

Durch Drücken der entsprechenden Taste die gewünschte Zusatzfunktion auswählen. Zur Bestätigung der Auswahl leuchtet die Anzeige über der Taste auf. Eine nicht vorgesehene Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell blinkende Led angezeigt. Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Durch Drücken der "Start (Pause)"-Taste wird das Trockenprogramm gestartet. Die entsprechende Anzeige leuchtet auf.

Programm umwählen: Falls das Programm während des Trockenvorgangs umgewählt wird, stoppt der Trockner. Die Trockner-Anzeigeleuchte blinkt. Zur Ausführung des neuen Programms die "Start (Pause)"-Taste erneut drücken.

Programm unterbrechen: Zur Unterbrechung des Trockenvorgangs den Programmwahlschalter auf "L" stellen und die "Start (Pause)"-Taste drücken. Vor dem Öffnen der Tür mindestens 5 Minuten warten, damit der Trockner abkühlen kann. Aus Sicherheitsgründen stoppt das Programm automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und erneut die "Start (Pause)"-Taste drücken.

Warnung: Den Trommeltrockner niemals vor dem Ende des Trockenzyklusses ausschalten, es sei denn alle Wäschestücke werden rasch entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.

Der Abschluss eines Trommeltrockenzyklusses erfolgt ohne Wärme (Abkühlzyklus), um sicherzustellen, dass die Wäschestücke bei einer Temperatur bleiben, die die Wäschestücke nicht beschädigt.

Ende

Ende: Die Wäsche aus dem Trockner entnehmen. Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).

Knitterschutz

Knitterschutz: Wird die Wäsche nach dem Ende des Trocknerprogramms nicht entnommen, wird automatisch für maximal 60 Minuten ein Knitterschutzprogramm gestartet. Die Trommel dreht sich in regelmäßigen Intervallen, um ein Knittern der Wäsche zu verhindern.

Den Programmwahlschalter auf "Ostellen.

Das Flusensieb reinigen: Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer weichen Bürste oder mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben.

Wasserbehälter entleeren: Behälter am Griff herausziehen und entleeren. Behälter nach dem Entleeren wieder einsetzen und vollständig einschieben.

Falls erforderlich, die Kindersicherung aktivieren (zusätzliche Hinweise können dem Abschnitt "Türanschlagwechsel/Kindersicherung" entnommen werden).

Bitte beachten: Nur trocknergeeignete Zusätze/Plastikteile mit entsprechendem Hinweis verwenden und Wäsche, die mit Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte Wäsche trocknen.

Programmübersicht Optionen

Ungefähre Trockenzeiten (in Minuten)

TextartProgramme / Trockenstufen

Gewebearten

Füllmenge kg

Schonen

Kurz

Summer

Knitte-schutz

Trocken-grad

Storfzuwalt

Sehr nasse Füllmenge

Nasse Füllmenge

Baumwolle

Extratrocken

Mehrlagige, dicke Wäsche wie: Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Frottierbademantel.

Koch-Buntwäsche aus Baumwolle oder Leinen Koch-/Buntwäsche Max. 6 kg

3,06,0

X X

X X X

X

75'130'

60'100'

Schranktrocken *

Gleichartige Wäsche, die nicht gebügelt werden soll, wie: Handtücher, Bettwäsche, Unterwäsche, Babykleidung, T-Shirts, Baumwollsocken.

3,06,0

X X

X X X

X

65'100'

50'90'

Bügeltrocken *

Wäsche, die gebügelt werden soll wie: Bett- und Tischwäsche, Handtücher, T-Shirts Polohemden, Arbeitskleidung.

3,06,0

X X

X X X

X

50'90'

40'65'

Mischgewebe

Extratrocken

Wäsche mit dicken, mehrlagigen Anteilen wie: Bett- und Tischwäsche, Trainingsanzüge, Anoraks, Decken.

Pflegeleichte (bügelfreie) Wäsche aus Synthetik- und Mischgewebe, BaumwollePflegeleichtMax. 3,5 kg

1,03,5

X - X X X

X

30'70'

25'60'

Schranktrocken *

Wäsche, die nicht gebügelt werden soll, wie: Oberhemden, Blusen, T-Shirts, Sportbekleidung.

1,03,5

X - X X X

X

25'60'

20'45'

Bügeltrocken

Wäsche, die gebügelt werden soll wie: Hosen, Kleider, Röcke, Hemden, Blusen.

1,03,5

X - X X X

X

25'50'

15'35'

Feinwäsche plus

Schranktrocken

Niedrige Trockenintensität für Feinwäsche und mit dem Symbol Kalkernzeichnete Kleidung, wie: Hosen, Kleider, Hernden, Blusen.

Wäsche aus Kunstfasern wie Polyamid, Nylon, Polysacryl usw.SupersanftMax. 2,5 kg

2,5

X - X X X

-

100'

85'

Lüften

Die Wäsche wird 30 Minuten lang ohne Heizung durchlüftet.

Lüften

-

-

-

-

-

-

-

-

-

Trocken-zeiten

Nachtrocknen (geeignet für alle Gewebe).

Zeltprogramme10' 20' 30'40' 60' 90'

- X

- X X

-

10' 20' 30'40' 60' 90'

* Testprogramme gemäss EN 61121.

Was tun, wenn ...

...man den Trockner richtig pflegen und reinigen möchte:	Nach jedem Trockenvorgang das Flusensieb reinigen.		• Türöffnen.• Flusensieb nach oben abziehen.• Flusensieb öffnen.• Flusen mit einer weichen Bürste oder mit den Fingern entfernen.• Flusensieb schließen.• Flusensieb wieder vollständig einschieben.
	Kondenswasserbehälter nach jedem Trockengang entleeren.		• Zum Herausnehmen des Kondenswasserbehälters am Griff ziehen.• Kondenswasserbehälter entleeren.• Wasserbehälter nach dem Entleeren wieder einsetzen und vollständig einschieben.
	Den Wärmetauscher bitte mindestens einmal monatlich reinigen.(weitere Informationen finden Sie im Kapitel "Wärmetauscher" der Bedienungsanleitung).		• Fasern im und um den Wasserausfluss mindestens einmal monatlich entfernen.
...man den Trockner erst einmal selbst prüfen will:(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen - siehe auch entsprechendes Kapitel in der Gebrauchsanweisung)	Trockenvorgang dauert zu lange / Wäsche ist nicht richtig trocken.		• Ist das richtige Trockenprogramm gewählt worden?• War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 1000 U/min)?• Ist das Flusensieb verschmutzt (Flusensiebanzeige leuchtet)?• Ist der Wärmetauscher verschmutzt? (weitere Hinweise können der Gebrauchsanweisung entnommen werden)• Ist die Raumtemperatur zu hoch?• Leuchten die Anzeigen " "Eord " "Rider Trockenvorgang ist beendet und die Wäsche kann entnommen werden.• Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein Programm, das besser trocknet.
	Der Trockner läuft nicht (nach einem Stromausfall immer die Taste "Start (Pause)" drücken).		• Ist der Netzstecker richtig eingesteckt?• Liegt ein Stromausfall vor?• Ist die Sicherung defekt?• Ist die Trocknertür richtig geschlossen?• Wurde ein Trockenprogramm gewählt?• W ur d e d "Start(Pause)" gedrückt?• Wurde die Startvorwahl-Option gewählt?
	Flusensieb-, Wasserbehälter- oder Wärmetauscheranzeige leuchtet.		• Ist das Flusensieb sauber?• Ist der Kondenswasserbehälter leer?• Ist der Kondenswasserbehälter richtig eingeschoben?• Ist der Wärmetauscher sauber?
	Wassertropfen unter dem Trockner.		• Ist der Wärmetauscher richtig eingeschoben worden?• Wurden die Flusen von der Dichtung des Wärmetauschers entfernt?• Wurden die Flusen von der Türdichtung entfernt?• Ist der Kondenswasserbehälter richtig eingeschoben?

KUNDENDIENST

Sollte die Störung nach den oben genannten Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Eine Beschreibung der Störung.
• Typbezeichnung und Modell des Trockners.
• Die Servicenummer des Trockners (diese Nummer steht neben dem Wort Service auf dem Aufkleber mit den Typangaben, der bei geöffneter Tür auf der rechten Seite sichtbar ist).

SERVICE

0000 000 00000

Vor dem Gebrauch bitte auch die Gebrauchsanweisung aufmerksam durchlesen!

TK Care 6B Di

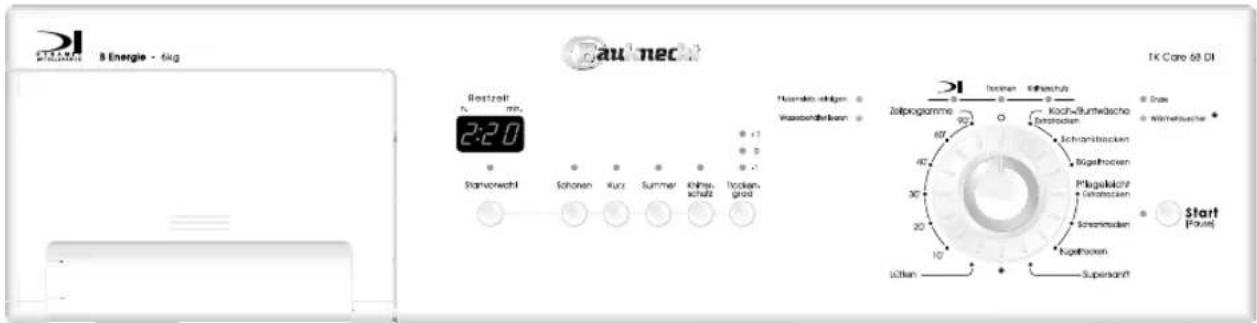

Kurzanleitung

B Energie - 6kg Restzeit N. mm. 2:20 Starverwelt Sohonen Kurz Summer eineh- schutz Iodien, groed Ausrechen stigen Vassobehlenken Törsen Erfachshuf Koch-Burtwäsche Schnanbocken Schonstbocken Sigarthocen Pflagskunft Gefastocken Scremsden Kugathocen Superschrift Start (Fouet) TK Core 60 DI Druck Aitfallwachter

Programmwahlschalter
Durch Drehen wird das Trockenprogramm gewählt.

Start
(Pause)
Drücken, um den Trockenvorgang zu starten. Die
Anzeigeleuchte blinkt während der Auswahl und leuchtet während des Trocknens.

"Start (Pause)"-Taste

Anzeigen

Flusensieb reinigen

Flusensieb reinigen

Die Anzeige leuchtet auf, wenn das Flusensieb und/oder der Wärmetauscher gereinigt werden müssen.

Nach jedem Trockenvorgang das Flusensieb reinigen.

Wasserbohaltor Iberon

Wasserbehälter leeren

Die Anzeige leuchtet auf, wenn der Kondenswasserbehälter voll ist und geleert werden muss. Das Trockenprogramm wird automatisch unterbrochen. Kondenswasserbehälter leeren und

Trockenprogramm neu starten.

Kondenswasserbehälter nach jedem Trockenvorgang leeren.

Warmetauscher

Wärmetauscher

Die Led leuchtet nach 30 Zyklen auf, wenn der Wärmetauscher gereinigt werden muss. Wärmetauscher reinigen. Zum Zurücksetzen der Anzeige den

Programmwahlschalter in die vom Symbol " bezeichnete senkrechte Position drehen und die Taste "Start (Pause)" 3 Sekunden lang gedrückt halten, bis die Led erlischt.

Remaining time

Restzeitanzeige

Nach Start des Trockenvorgangs wird je nach ausgewähltem Programm eine Vorgabe-Trockenzeit angezeigt. Abhängig von Menge, Art und Feuchtigkeit der Wäsche, wird die Zeitanzeige nach wenigen Minuten korrigiert.

Die angegebene Trockenzeit ist ein berechneter Wert, der sich im Laufe des Trockenprogramms ändern kann.

Die blinkenden Striche zeigen an, dass die Restzeitberechnung aktiviert ist. Die Restzeit wird aktualisiert.

Übertrocknungsschutz

Die Anzeige leuchtet bei Anwahl eines

feuchtigkeitsgesteuerten Programms auf und zeigt damit die Einschaltung der Sicherheitsfunktion an. Die Funktion ist bei zeitgesteuerten Programmen 10', 20', 30', 40', 60', 90' und "Lichtwählbar.

+1

•

0

1

Trocken-

rad

Einstellung des Trockengrads

Mit dieser Zusatzfunktion können Sie den Trockengrad der Wäsche nach Belieben einstellen. Das gewünschte Programm wählen und den Trockengrad durch Drücken der Taste "+" erhöhen bzw. der Taste "-" reduzieren. Der gewählte Trockengrad wird für das jeweilige

Trockenprogramm gespeichert. Bei der nächsten Anwahl des Trockenprogramms wird die getroffene Wahl des Trockengrads angezeigt. Durch Drücken der Tasten "+" bzw. "-" kann die Einstellung geändert werden.

Programmablauf

Über- trocknungs- schutz

Trocknen

Knitter- schutz

Programm- ende

Zusatzfunktionen

Schonen

Kurz

Summer

Knitter- schutz

Startvorwahl

Schonen

Reduziert die Trockenintensität (für Feinwäsche empfohlen).

Kurz

Verkürzt den Trockenvorgang (für dünne, gleichmäßig große Wäschestücke empfohlen).

Summer

Signalisiert akustisch das Ende des Trockenprogramms.

Knitterschutz

Vermeidet das Knittern der Wäsche bis zu 12 Stunden. Der automatische Summer kann mit der Taste Knitterschutz abgeschaltet werden.

Startvorwahl

Verzögert den Beginn des Trockenvorgangs um 1 bis 12 Stunden. Mit jedem Tastendruck wird die Startvorwahl um 1 Stunde erhöht.

Anschließend die Start-Taste drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten. Die Startvorwahlanzeige blinkt und der Countdown zählt in 1-Stunden-Intervallen zurück. Der Countdown wird durch die blinkende Anzeigelampe über der Taste angezeigt. Während des Countdown dreht sich die Trommel von Zeit zu Zeit, um die Wäsche neu zu verteilen. Zum Abwählen oder Ändern der eingestellten Startvorwahl den Programmwahlschalter nach oben stellen oder die Tür öffnen.
