BEDIENUNGSANLEITUNG KE 2080 ZANKER

Wichtige Sicherheitshinweise. . . . . . . . . . . . . . . . . . . Seite 29

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 30

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 31

■ Aufstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 31
■ Elektrischer Anschluß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 31
■ Set zur Montage auf der Waschmaschine . . . . . . . . . . . . . . . . . . Seite 31

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 32

Gebrauch. Seite 33

■ Bedienungsblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 33-34
■ Trockenzeiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 35
■ Praktische Tips. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 36
■ Reihenfolge der Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . Seite 37

Wartung. Seite 38

■ Außenreinigung. Seite 38
■ Reinigung des Flusensiebes . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 38
■ Reinigung des Luftkondensators. . . . . . . . . . . . . . . . . . . . . . . . . . Seite 38
■ Entleerung des Kondensatbehälters . . . . . . . . . . . . . . . . . . . . . . Seite 39

Betriebsstörungen Seite 40

Lesen Sie diese Gebrauchsanweisung vor dem Gebrauch dieses Gerätes gründlich. Beachten Sie die Warnhinweise.

Bewahren Sie diese Gebrauchsanweisung für künftiges Nachschlagen auf. Sollte dieses Gerät verkauft oder jemand anderem übergeben werden, vergewissern Sie sich, daß der neue Besitzer diese Gebrauchsanweisung erhält.

- Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!

INSTALLATION

• Lassen Sie die beim Elektroanschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.

GEBRAUCH

• Gerät nur im Haushalt und für den angegebenen Zweck benutzen.
  ■ Ziehen Sie nach Gebrauch des Gerätes immer den Netzstecker aus der Steckdose.
• Damit der Wäschetrockner wirtschaftlich arbeitet, soll die Wäsche gründlich entwässert werden: je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.
• Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!
• Die Benützer sollten sich immer davon überzeugen, daß keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden.
• Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.
• Das Flusensieb muß nach jedem Gebrauch gereinigt werden.
• Benützen Sie das Gerät nie ohne Flusensieb oder mit beschädigtem Flusensieb. Es besteht Brandgefahr.

- Trocknen Sie nie Sportschuhe (z.B. Tennisschuhe) in diesem Trockner. Diese könnten zwischen Trommel und Einfülltür rutschen und dadurch die Trommel blockieren.

KUNDENDIENST - REPARATUREN

• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.
• Das technische Service sollte nur von autorisierten Kundendienststellen ausgeführt werden; verlangen Sie nur Original-Ersatzteile.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

• Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Die Benutzung des Gerätes darf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Es kann vorkommen, daß Haustiere oder Kinder in den Wäschetrockner klettern; sehen Sie daher in der Trommel nach, bevor Sie das Gerät benutzen.

UMWELTSCHONUNG

• Alle mit dem Symbol gekennzeichneten Materialien sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.
• Ausgediente Geräte vom Netz trennen und unbrauchbar machen. Türverschluß entfernen oder unbrauchbar machen, damit sich Kinder nicht selbst einschließen können. Danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.

1 Arbeitsplatte
2 Kondensatbehälter
3 Türöffnungs-Taste
4 Schontaste
5 Summer-Aus-Taste
6 Start-Taste
7 Kontrollampen
8 Zeit- u. Programmwähler
9 Betriebskontrollampe
10 Flusensieb
11 Türverschluß
12 Typenschild
13 Lüftungsgitter
14 Luftkondensator
15 Verstellbare Füße

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Aufstellung

Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muß waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw. -schräglagen ausgleichen.

Für eine einwandfreie Funktion ist eine gute und stauungsfreie Luftzufuhr bzw. Warmluftabführung durch die Lüftungsschlitze vorne, unten im Sockel des Trockners sicherzustellen.

Schraubfüße nicht entfernen.

Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken.

Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.

Hinweis:

Die vom Trockner abgegebene Warmluft kann bis zu 60°C betragen - Aufstellung nicht auf empfindlichen Teppichböden.

Die Raumtemperatur sollte auch während des Betriebes +35° nicht übersteigen (Raum lüften!)

Der Raum um den Trockner muß von Flusen freigehalten werden.

Elektrischer Anschluß

Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlußwert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.

Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

Set zur Montage auf der Waschmaschine

Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschickung möglich. Hierzu benötigen Sie einen Aufsatzrahmen, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Aufsatzrahmen-Set bei.

Anschluß eines Ablaufschlauches

Befindet sich am Aufstellungsort des Gerätes ein Abfluß, kann das kondensierte Wasser auch direkt über einen im Handel erhältlichen Ablaufschlauch abgeleitet werden.

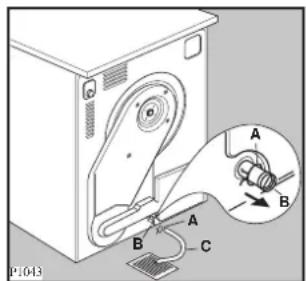

Und so erfolgt der Anschluß des Schlauches an der Geräterückseite:

■ Schlauchklemme A entfernen;
■ Verschluß-Kappe B vom Gérat abziehen;
■ Ablaufschlauch C aufstecken;
■ Ablaufschlauch C mit Klemme A sichern.

A B C B P.043

Das Anbringen eines Ablaufschlauches ist besonders sinnvoll, wenn der Trockner mit einer Waschmaschine zu einer Wasch-/Trockensäule kombiniert wird.

Der Ablaufschlauch muß nach unten positioniert werden (siehe Abb.).

TECHNISCHE DATEN

ABMESSUNGEN Höhe 85 cm

Breite 60 cm

Tiefe 60 cm

NETZSPANNUNG/FREQUENZ 220/230 V/50 Hz

GESAMTANSCHLUSSWERT 2600 W

ABSICHERUNG 16 A

FASSUNGSVERMÖGEN Baumwolle, Leinen 5 kg

Pflegeleichte Gewebe 2,5 kg

VERBRAUCHSWERTE Baumwolle, Leinen 3,64 kWh (5 kg schranktrocken)

Baumwolle, Leinen 3 kWh (5 kg bügelfeucht)

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie

- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

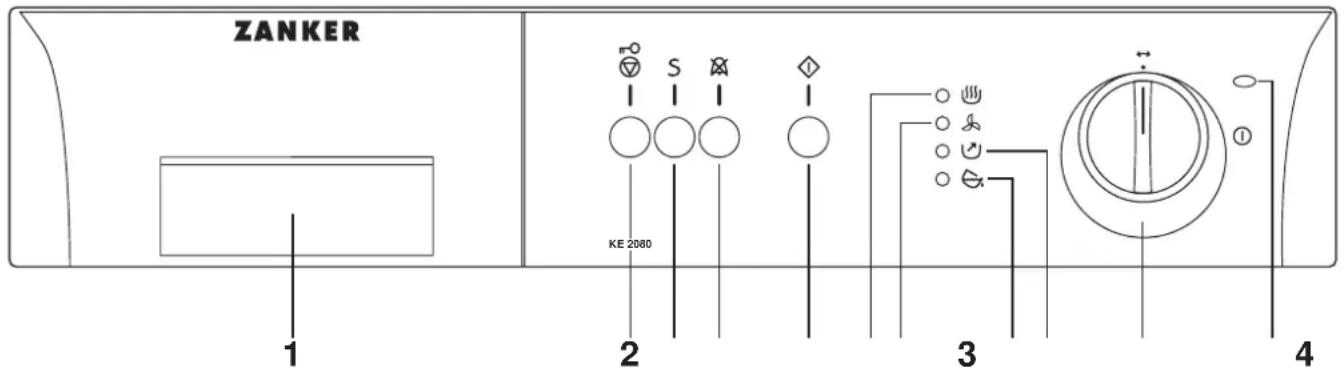

Bedienungsblende

ZANKER 1 2 3 4 KE 2080

1 Kondensatbehälter

Dieser Behälter muß nach jedem Trocknungsgang entleert werden.

2 Türöffnungs- bzw. Programmunterbrechungs-Taste

Durch Drücken dieser Taste öffnet sich die Tür: das eventuell laufende Programm wird unterbrochen.

3 Schontaste S

Durch Drücken dieser Taste erfolgt die Trocknung mit reduzierter Temperatur. Diese Funktion ist nur bei zeiteingestellter Trocknung pflegeleichter Gewebe einzuschalten.

4 Summer AUS-Taste

Drücken Sie diese Taste, falls Sie das akustische Signal während der Knitterschutzphase abschalten wollen.

Wichtig: Ein akustisches Signal ertönt für 1 Minute, um anzuzeigen, daß der Kondensatbehälter voll ist, auch wenn Sie die Taste fängeschaltet haben.

5 Start-Taste

Nach Einstellung der Trockenzeit bzw. des Trockenprogrammes drücken Sie diese Taste ein: das Programm startet.

Wird die Tür im Laufe des Programmes geöffnet, so wird der Trocknungsgang unterbrochen. Beim nochmaligen Drücken der Start-Taste läuft das Programm weiter.

Diese Taste soll auch nach einem Stromausfall bzw. nach Entleerung und Wiedereinsetzung des Kondensatbehälters während des Programmablaufes wieder gedrückt werden.

6 Kontrolleuchte "Trocknen"

Sie zeigt an, daß die Trocknungsphase durchgeführt wird.

7 Kontrolleuchte "Abkühlen"

Diese Kontrolleuchte zeigt an, daß die Abkühlphase gerade abläuft (thermische Knitter werden so vermieden). Sie dauert ca. 9 Minuten.

8 Signallampe für Kondensatbehälter

Die Lampe blinkt, wenn der Kondensatbehälter voll ist.

9 Kontrolleuchte "Pogrammende"

Sie blinkt abwechselnd mit der Signallampe am Ende des Programmes (nach der Abkühlphase) und während der Knitterschutzphase um anzuzeigen, daß das Flusensieb gereinigt bzw. der Kondensatbehälter entleert werden sollen.

Sie erlischt, wenn die Tür geöffnet bzw. der Programmwähler auf "0" gedreht wird.

10 Zeit- und Programmwähler

Mit dem Programmwähler stellen Sie die automatische Trocknung (Buchstabeneinteilung) bzw. die gewünschte Trockenzeit (Minuteneinteilung) ein.

Trocknung durch elektronische Programme

Diese arbeiten mit Feuchtigkeitssensoren. Sie müssen einfach den Programmwähler auf das gewünschte Programm (A, B, C oder D) einstellen und die Wäsche wird solange getrocknet, bis sie den gewünschten Feuchtigkeitsgrad erreicht hat.

Trocknung durch Einstellung der Trockenzeit

Zeitliches Trocknen für individuelles Trocknen (max 3,5 kg) oder Nachtrocknen von Wäschestücken.

Der längste wählbare Trockengang dauert 90 Minuten.

Bei der Wahl der Trockenzeit beachten Sie bitte, daß ca. 9 Minuten vor Programmende die Abkühlphase beginnt. Die Heizung schaltet während dieser Zeit ab.

Zur Annullierung eines bereits laufenden Programmes drehen Sie den Programmwähler auf «0».

Am Ende des Trocknens muß der Programmwähler auf «0» gedreht werden.

11 Betriebskontrollampe

Sie leuchtet bei Einstellung des Programmes bzw. der Trockenzeit und erlischt beim Drehen des

Programmwählers auf "0" oder wenn die Tür geöffnet wird.

Trockenprogramme Elektronische Trocknung

Art der Wäsche und Gewünschter Füllmenge Programm-Wäsche-Etikett Trockengrad kg Einstellung

Extratrocken 5 A

Baumwolle und Leinen Schranktrocken 5 B (*)

Bügeltrocken 5 C (*)

Pflegeleichte Gewebe Schranktrocken 2,5 D (*)

(*) Vergleichsprogramme nach CEI 1121.

Zeiteingestellte Trocknung
Baumwolle und Leinen

Trockengrad und Wäsche-Etikett	Schleuderdrehzahl U/min	Füllmenge kg	Trockenzeit min.
Schranktrocken	800 - 1000	3,5	75 - 90
		2	60 - 75
	1000 - 1200	3,5	60 - 75
		2	45 - 60
Bügeltrocken	800 - 1000	3,5	60 - 75
		2	45 - 60
	1000 - 1200	3,5	45 - 60
		2	30 - 45

Pflegeleichte Gewebe: drücken Sie die Taste S

Trockengrad und Wäsche-Etikett	Schleuderdrehzahl U/min	Füllmenge kg	Trockenzeit min.
Schranktrocken [IMAGE]	650	2,510,5	45 - 60 min.30 - 45 min.20 min.

Die Trockendauer ist von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

■ Baumwolle, Leinen: volle Trommel, aber nicht überladen.
■ Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
- Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

Praktische Tips

■ Überladen Sie das Gerät nicht.
Beachten Sie die maximalen Füllmengen.
Eine Überfüllung beeinträchtigt das
Trockenergebnis und führt zu starker
Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich.
Folgende Gewichtsangaben können als Richtwerte dienen:

Bettbezug 700-1000 g

Tischtuch 400-500 g

Geschirrtuch 70-120 g

Serviett 50-100 g

Frottiertuch 150-250 g

Bademantel 1000-1500 g

Herrenhemd 200-300 g

Kissenbezug 100-200 g

Herrenschlafanzug 400-500 g

Damennachthemd 200-250 g

Wichtig:

- Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.

- Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett.

Die Symbole für das Trocknen und ihre Bedeutung:

Normales Trocknen (volle Heizleistung) - z.B. für Baumwollwäsche

Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl

Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide

- Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können. Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.

- Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.

■ Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein.

- Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können. Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen. - Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad. - Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein.

• Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.
• Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.
• Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen.
  Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Größenwahl zu berücksichtigen.
• Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 20 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.

Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 20 Minuten laufen zu lassen. Dadurch wird sichergestellt, daß sich kein Staub und Schmutz mehr in der Trommel befindet.

Inbetriebnahme

Gerät anschließen.

Waschgut in die Trommel legen.

Einfülltür schließen.

Trockenprogramm oder Trockenzeit wählen.

Taste S und/oder ✉ eventuell drücken.

Start-Taste drücken: das Programm beginnt, die Lampe 🚗 leuchtet auf.

Damit die Wäsche abkühlen kann, wird 9 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet. Die entsprechende Kontrolleuchte leuchtet auf.

Wird die Wäsche am Ende des Programmes nicht entnommen, schaltet sich automatisch das Knitterschutzprogramm, das ca. 30 Minuten dauert, ein.

Haben Sie die Taste nicht gedrückt, so ertönt ein akustisches Signal alle 10 Sekunden.

Die Kontrolleuchten abwechselnd.

blinken

Um die Wäsche während der Knitterschutzphase entnehmen zu können, ist es nötig, zuerst die Maschine auszuschalten durch Drehen des Programmwählers auf «0».

Wird dies nicht gemacht, bleibt die Maschine am Ende des Programmes automatisch stehen, die Betriebskontrolleuchte bleibt eingeschaltet.

Nach dem Trocknen

• Gerät ausschalten durch Drehen des Programmwählers auf "0", die Betriebskontrolleuchte erlischt.
• Flusensieb reinigen und Kondensatbehälter entleeren (s. Seite 38 u. 39)

WARTUNG

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose.

Außenreinigung

Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden.

Reinigung des Flusensiebes

Der Wäschetrockner funktioniert nur bei gereinigtem Flusensieb einwandfrei. Deshalb muß es nach jedem Trocknungsprogramm kontrolliert und ggf. gereinigt werden.

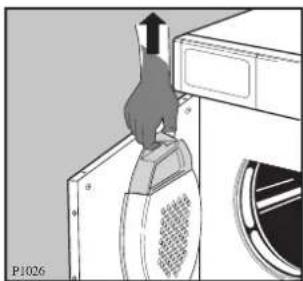

Das Sieb an seinem Griff nach oben herausziehen, Flusen abstreifen und Sieb wieder einsetzen. Die Entfernung der Flusen wird erleichtert, wenn Sie dazu Ihre Hand anfeuchten oder ein feuchtes Tuch benutzen.

Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.

Entfernen Sie die Flusen auch um den Sitz des Flusensiebes bzw. des Luftkondensators in der Innentür herum mit einem feuchten Tuch.

Reinigung des Luftkondensators

Reinigen Sie den Luftkondensator regelmäßig, d.h. je nach Benutzungshäufigkeit und Art der zu trocknenden Wäsche. Spätestens jedoch dann, wenn Flusenablagerungen erkennbar sind.

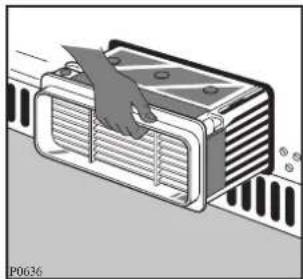

Luftkondensator an der Griffmulde herausziehen und von Flusen befreien.

Mit einer Bürste reinigen und evtl. mit einer Handbrause durchspülen.

Achtung!

Ohne Luftkondensator darf das Gerät nicht betrieben werden.

Entleerung des Kondensatbehälters

Das der Wäsche entzogene Wasser wird innerhalb des Trockners kondensiert und im Kondensatbehälter aufgefangen.

Dieser Behälter muß nach jedem Trocknungsgang entleert werden.

Bei vollem Behälter spricht die Überlaufsicherung an und die Kontrollampe "Behälter" leuchtet. Das

Programm wird automatisch unterbrochen, die Wäsche bleibt naß.

Das Entleeren ist auch während des

Programmablaufs möglich.

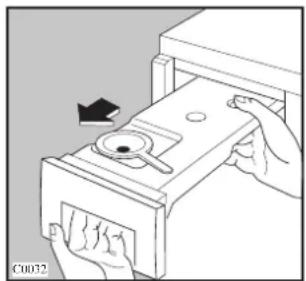

Behälter bis zum Anschlag einschieben.

Das aufgefangene Kondenswasser kann für das Dampfbügeleisen verwendet werden. Davor sollten Sie es jedoch durch ein feines Sieb oder einen Kaffeefilter aus Papier gießen.

Dadurch werden kleinste Flusen, die sich im Kondenswasser befinden können, im Filter zurückgehalten.

BETRIEBSSTÖRUNGEN

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Trockner läuft nicht an:

■ Ist die Tür geschlossen?
■ Ist die Stromzufuhr unterbrochen?
■ Ist die Sicherung in Ordnung?
■ Ist der Programmwähler richtig eingestellt?
■ Ist die Start-Taste gedrückt?
- Haben Sie den Kondensatbehälter entleert und wieder richtig eingesetzt?

Das Trocknungsergebnis ist nicht zufriedenstellend:

• Ist das Flusensieb bzw. der Luftkondensator verstopft?
  ■ War die eingestellte Trockenzeit ausreichend?
  ■ Haben Sie das richtige Programm gewählt?
• Ist der Kondensatbehälter voll bzw. nicht richtig eingesetzt?
  ■ Wurde der Wäschetrockner übermäßig gefüllt?

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-No mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-No Ihres Gerätes.

Diese Daten sind dem Typschild zu entnehmen.

Sèche-linge ZANKER KE 2080

Trommeldroger

Wäschetrockner

Mode d'emploi

Gebruiksaanwijzing

Gebrauchsanweisung
