AIO-240WS - Hi-Fi-System Reflexion - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-System
Marke	Reflexion
Modell	AIO-240WS
Farbe	Weiß
Abmessungen (B x H x T)	200 x 120 x 150 mm
Gewicht	1,2 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	15 W
CD-Player	Ja, für CD, CD-R, CD-RW
USB-Anschluss	Ja, zum Abspielen von MP3-Dateien
SD-Kartenslot	Ja, bis 32 GB
Bluetooth	Ja, Version 5.0
FM-Radio	Ja, mit 30 Senderspeichern
Lautsprecher	2 x 3 W RMS
Kopfhöreranschluss	Ja, 3,5 mm Klinke
Fernbedienung	Ja, im Lieferumfang enthalten
Display	LCD, blau hinterleuchtet
Reinigung	Mit trockenem, weichem Tuch abwischen
Sicherheit	Nicht in Feuchträumen verwenden, Netzstecker ziehen bei Gewitter
Ersatzteile	Über den Hersteller oder autorisierte Händler erhältlich

Häufig gestellte Fragen - AIO-240WS Reflexion

Wie schalte ich das Gerät ein?

Drücken Sie die Power-Taste auf der Vorderseite oder der Fernbedienung.

Wie verbinde ich mein Smartphone über Bluetooth?

Aktivieren Sie Bluetooth am Gerät (Taste BT) und suchen Sie auf Ihrem Smartphone nach Reflexion AIO-240WS.

Warum erkennt das Gerät meine CD nicht?

Stellen Sie sicher, dass die CD mit der bedruckten Seite nach oben eingelegt ist. Reinigen Sie die CD gegebenenfalls.

Kann ich den USB-Stick mit Musik abspielen?

Ja, legen Sie einen USB-Stick mit MP3-Dateien ein und wählen Sie die Quelle USB.

Wie stelle ich den Radiosender ein?

Drücken Sie FM und dann SCAN für automatische Sendersuche. Manuell mit TUNE +/-.

Das Display zeigt keine Anzeige. Was tun?

Überprüfen Sie die Stromversorgung und ob das Netzkabel richtig eingesteckt ist. Schalten Sie das Gerät ein.

Wie reinige ich das Gehäuse?

Verwenden Sie ein trockenes, weiches Tuch. Keine Reinigungsmittel oder Wasser.

Kann ich die Lautstärke mit der Fernbedienung regeln?

Ja, drücken Sie VOL + oder VOL - auf der Fernbedienung.

Das Gerät schaltet sich von selbst aus.

Prüfen Sie die Auto-Power-Off-Einstellung im Menü. Deaktivieren Sie diese gegebenenfalls.

Wo finde ich die Bedienungsanleitung als PDF?

Laden Sie die Anleitung kostenlos von notice-facile.com herunter.

BEDIENUNGSANLEITUNG AIO-240WS Reflexion

Aktives 2.1 Soundbar-Set mit Funk-Subwoofer Aktives 2.1 Soundbar-Set mit

OWNER'S MANUAL BEDIENUNGSANLEITUNG

UltraMedia GmbH + Co. Handels KG

Steinstrasse 5

21357 Bardowick

www.ultramedia.de

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch, damit Sie Ihr 2.1 System bestmöglich nutzen können.

ACHTUNG!

GEFAHR EINES STROMSCHLAGS. ÖFFNEN SIE NICHT DAS GEHÄUSE.

DIESES SYMBOL, EIN BLITZ IN EINEM AUSGEFÜLLTEN DREIHECK, WARNT VOR NICHT ISOLIERTEN, HOHEN ELEKTRISCHEN SPANNUNGEN IM INNEREN DES GERÄTS, DIE ZU EINEM GEFÄHRLICHEN STROMSCIILAG FÜHREN KÖNNEN.

DIESES SYMBOL, EIN AUSRUFEZEICHEN IN EINEM AUSGEFÜLLTEN DREIECK, WEIST AUF WICHTIGE BEDIENUNGS- UND WARTUNGSHINWEISE IN DER BEILIEGENDEN BEDIENUNGSANLEITUNG IIIN.

Vorsichtsmaßnahmen

WARNUNG: ZUR VERMEIDUNG VON FEUER- ODER STROMSCHLAGGEFAHR, SETZEN SIE DIESES GERÄT BITTE NIEMALS REGEN ODER STARKER FEUCHTIGKEIT AUS.

Lieferumfang:

- Fernbedienung	x 1	- Schraube	x 8
- Wandhalterung	x 2	- Wandhalterung Schraube	x 2
- Cinch-kabel (AUX/TV)	x 2	- Montagebolzen	x 8
- Bedienungsanleitung	x 1	- Befestigungsschablone	x 1

TECHNISCHE DATEN

1. Stromversorgung.....AC 230V/50Hz
   2.Gesamtstromverbrauch....240 Watt Max / 80 Watt Sinus
   3.Eingangsempfindlichkeit (Subwoofer)....200mV±20mV
   4.Eingangsempfindlichkeit (Satellit)....750mV±50mV
   5.Lautsprecher-Impedanz (Subwoofer)....8 Ohm
   6.Lautsprecher-Impedanz (Satellit)....8 Ohm
   7.S/N Ratio....80dB
   8.Subwoofer-Ausgangsleistung 120 Watt Max / 40 Watt Sinus
   9.Soundbar-Ausgangsleistung 2 x 60 Watt Max / 2 x 20 Watt Sinus
   10.Klirrfaktor (1kHz, |W)....0.5%
   11.Frequenzbereich....20Hz\~20KHz ± 3dB
   12.L/R-Separation (1kHz)....30dB
   13.L/R-Balance (Stereo).... ± 2dB

Anmerkung: Die technischen Daten können im Zuge von geändert werden. Produktverbesserungen

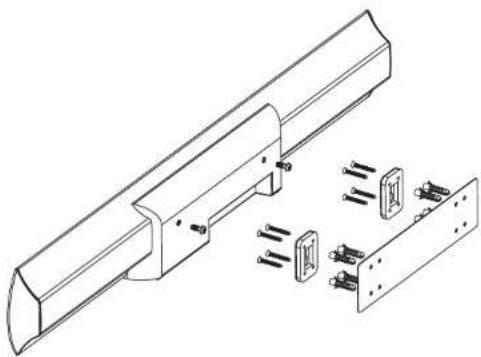

BEFESTIGUNGSSCHABLONE

A. Ein-/Ausschalten des Geräts

1. Bevor Sie das Gerät einschalten, schließen Sie es bitte gemäß der Bedienungsanleitung an.

2. Stecken Sie das Netzkabel von Soundbar und Subwoofer in die Steckdose. (Achtung! Die Stromversorgung muss für dieses Gerät geeignet sein.)

3. Betätigen Sie zum Einschalten den SCHALTER auf der Rückseite des Soundbars und der Unterseite des Subwoofers. Die Bereitschaftsanzeige leuchtet auf. Drücken Sie dann den STANDBY-Knopf auf der Fernbedienung, um den Normalmodus zu aktivieren. Drücken Sie den Knopf auf der Fernbedienung erneut, um das Gerät im Bereitschaftsmodus zu halten.

B. Einstellen der LAUTSTÄRKE

1. Betätigen Sie den VOL+ Taste auf der Vorderseite des Hauptelements oder den VOL+ Knopf auf der Fernbedienung, um die Lautstärke zu erhöhen.

2. Betätigen Sie den VOL- Taste auf der Vorderseite des Hauptelements oder den VOL- Knopf auf der Fernbedienung, um die Lautstärke zu verringern.

C. TON AUS einstellen (Stummschaltung)

1. Betätigen Sie den MUTE-Knopf auf der Fernbedienung ein Mal, um den Ton auszuschalten.

D. RESET - Zurückstellung

Drücken Sie den RESET-Knopf auf der Fernbedienung, um alle Einstellungen, einschließlich der SW-Lautsprecherleistung, der Leistung des MITTLEREN Lautsprechers und der Surround-Lautsprecherleistung auf die Werkseinstellungen zurückzustellen.

Achtung: Bitte machen Sie sich mit den nachstehenden wichtigen Sicherheitsvorkehrungen eingehend vertraut, um einen sicheren Betrieb des Geräts zu gewährleisten.

1. Lesen Sie die Anweisungen – Alle Sicherheits- und Bedienungshinweise sollten vor der Inbetriebnahme durchgelesen werden.

2. Bewahren Sie diese Anleitung auf - Die Sicherheits- und Bedienungshinweise müssen sorgfältig aufbewahrt werden, um bei Bedarf zum Nachschlagen verwendet werden zu können.

3. Befolgen Sie die Anweisungen – Alle Bedienungsanweisungen müssen befolgt werden.

4. Beachten Sie die Warnhinweise – Alle am Gerät und in der Anleitung befindlichen Warnhinweise müssen beachtet werden.

5. Stromversorgung – das Gerät darf nur mit der auf dem Gerät oder in der Bedienungsanleitung angegebenen Netzspannung betrieben werden.

6. Netzkabelschutz - Das Netzkabel muß so verlegt werden, dass man nicht darauf treten kann oder es durch Gegenstände in der unmittelbaren Umgebung eingeklemmt wird. Achten Sie darauf insbesondere am Stecker, der Steckdose oder am Austrittspunkt des Kabels am Gerät.

7. Wasser und Feuchtigkeit – Benutzen Sie das Gerät nicht in der Nähe von Wasser (zum Beispiel in der Nähe von Badewannen, Waschbecken, Spülbecken, Waschkübeln, in nassen Kellern oder in der Nähe von Swimmingpools o.Ä.).

WICHTIGE SICHERHEITSVORKEHRUNGEN

1. Belüftung - Das Gerät muß so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird. Deshalb das Gerät beispielsweise nicht auf einem Bett, einem Sofa, Teppich oder einer ähnlichen Fläche zur Benutzung aufgestellt werden, da dadurch unter Umständen die Ventilationsöffnungen des Geräts blockiert werden.
2. Hitzeeinwirkung - Stellen Sie das Gerät nicht in der Nähe von Hitzequellen, wie z.B. Heizkörpern, Heizregistern, Herden oder anderen Geräten, die Hitze abgeben (z.B. Verstärker), auf.
3. Nichtbenutzung – Ziehen Sie das Netzkabel des Geräts aus der Steckdose, wenn das Gerät für längere Zeit nicht benutzt wird.
4. Schadensbehebung in Fachwerkstätten - in den folgenden Fällen müssen Prüf- und/oder Wartungsarbeiten von qualifiziertem Fachpersonal durchgeführt werden:

a) Bei beschädigtem Netzkabel oder -stecker

b)Wenn sich Flüssigkeit oder Fremdkörper im Geräteinneren befinden
c)Wenn das Gerät Nässe oder Feuchtigkeit ausgesetzt wurde
d) Wenn bei vorschriftsmäßiger Handhabung Betriebsstörungen auftreten oder bei Leistungsbceinträchtigungen jeder Art
c)Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde.

1. Wartung - Bei Störungen nur Gegenmaßnahmen ergreifen, die in der Bedienungsanleitung beschrieben sind. Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
2. Das Gerät sollte ausschließlich mit einem trockenen Tuch gereinigt werden.
3. Gehen Sie beim Ansechließen von Geräten an das Stromnetz stets sorgfältig vor.
4. Ziehen Sie während eines Gewitters oder bei längerem Nichtgebrauch den Netzstecker des Geräts aus der Steckdose.

FERNBEDIENUNG

BATTERIEWECHSEL FÜR DIE FERNBEDIENUNG

1. Wenn die Fernbedienung nicht mehr funktioniert oder der Funktionsabstand sich beträchtlich verringert hat, muß die Batterie der Fernbedienung ausgetauscht werden.
2. Benutzen Sie ausschließlich Lithium-Batterien 3 Volt Typ CR2025 oder D12032.
3. Denken Sie daran, dass neben dem Alter der Batterie auch die Beleuchtung sowie andere Raumbedingungen die Reichweite einer Infrarot-Fernbedienung beeinträchtigen können.
4. BATTERIE-ENTSORGUNGSHINWEIS: BATTERIEN UND AKKUS DÜRFEN NICHT IN DEN HAUSMÜLL.

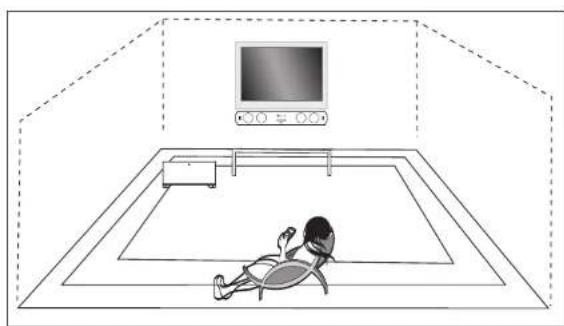

AUFSTELLEN DES GERÄTS

1. STANDBY-TASTE
2. MUSIC: Musikmoduswahl
3. NORMAL: Normalmoduswahl
4. VOL-: Lautstärke verringern
5. BASS-: Bass verringern
6. TREBLE-: Höhenregler niedriger stellen
7. INPUT: Eingangsauswahl
8. MUTE: Ton aus
9. RESET: auf frühere Einstellung zurückstellen
10. MOVIE: Filmmoduswahl
11. VOL+: Lautstärke erhöhen
12. BASS+; Bass stärker einstellen
13. TREBLE+: Höhenregler stärker einstellen

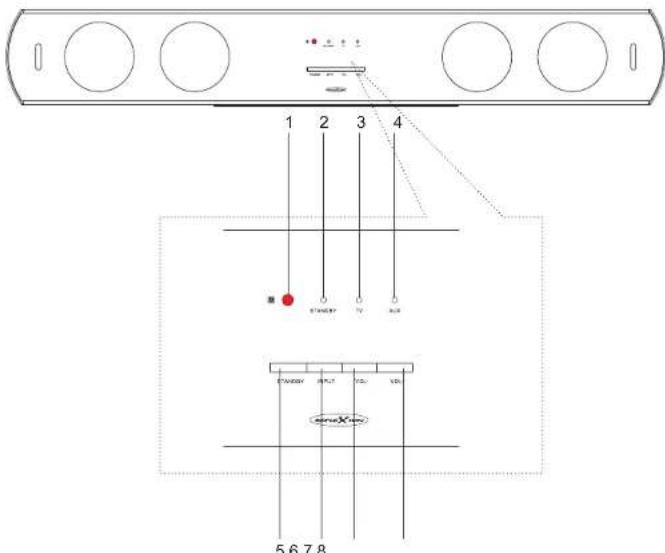

1. Signalempfänger für Fernbedienung
2. STANDBY-TASTE
3. TV: TV-Signalanzeige
4. AUX: AUX-Signalanzeige
5. STANDBY: Bereitschaftsanzeige
6. INPUT: Eingangsauswahl
7. VOL-: Lautstärke verringern
8. VOL+: Lautstärke erhöhen

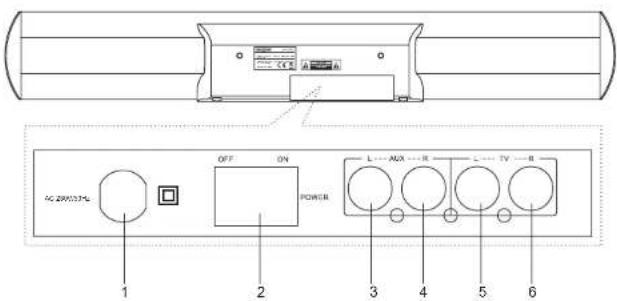

1. AC Netzkabel (Soundbar)
2. Schalter ein/aus (Soundbar)
3. CD-Stereo-Audioeingang links
4. CD-Stereo-Audioeingang rechts
5. TV-Stereo-Audioeingang links
6. TV-Stereo-Audioeingang rechts

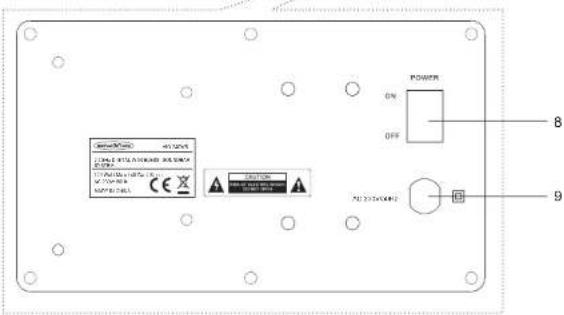

1. STANDBY: Bereitschaftsanzeige Eingangsindikator Subwoofer
2. Schalter ein/aus (Subwoofer)
3. AC Netzkabel (Subwoofer)

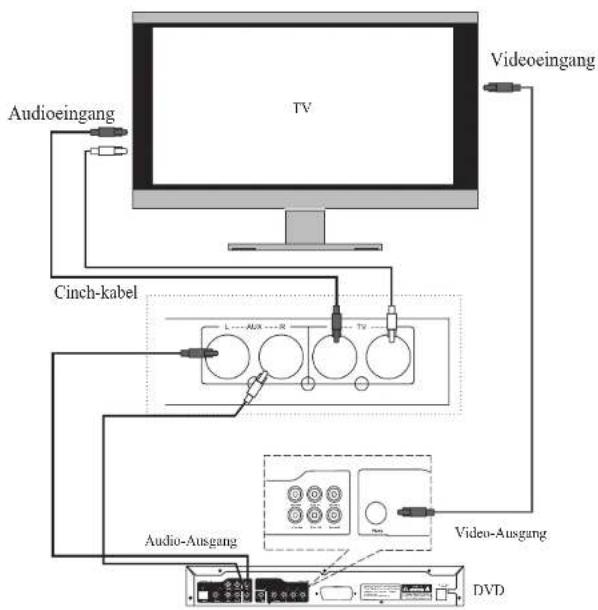

SYSTEMANSCHLUSS

THE LIGHTNING FLASH WITH ARROWHEAD SYMBOL, WITHIN AN EQUILATERAL TRIANGLE, IS INTENDED TO ALERT THE USER TO THE PRESENCE OF UNINSULATED, "DANGEROUS VOLTAGE", WITHIN THE PRODUCTS ENCLOSURE THAT MAY BE OF SUFFICIENT MAGNITUDE TO CONSTITUTE A RISK OF ELECTRIC SHOCK TO PERSONS.

THE EXCLAMATION POINT WITHIN AN EQUILATERAL TRIANGLE IS INTENDED TO ALERT THE USER TO THE PRESENCE OF IMPORTANT OPERATING AND MAINTENANCE (SERVICING) INSTRUCTIONS IN THE LITERATURE ACCOMPANYING THE APPLIANCE.

Safety Precautions
