Produkttyp	Waschmaschine (Frontlader)
Marke	Corbero
Modell	LF8500
Abmessungen (B x T x H)	60 cm x 55 cm x 85 cm
Netzanschluss	220-230 V, 50 Hz, 2200 W (10 A)
Wasserdruck	Min. 5 N/cm², Max. 80 N/cm²
Maximale Beladung (Baumwolle/Leinen)	5 kg
Maximale Beladung (Synthetik)	2 kg
Maximale Beladung (Wolle)	1 kg
Maximale Schleuderdrehzahl	800 U/min
Programme	Baumwolle/Leinen (6 Programme), Synthetik/Mischgewebe/Wolle (7 Programme), zusätzlich Spülen, Weichspülen, Schleudern
Sonderfunktionen	1/2-Beladungstaste, 800/500-Taste (Schleuderdrehzahlreduzierung), Stopp-mit-Wasser-Taste
Temperaturwahl	Einstellbar über Drehschalter (von kalt bis 90 °C)
Waschmittelschublade	4 Fächer: Vorwäsche, Hauptwäsche, Weichspüler, Bleiche
Sicherheit	Türverriegelung, Überhitzungsschutz, CE-Kennzeichnung
Wartung	Reinigung von Flusensieb, Zulauffilter und Waschmittelschublade erforderlich
Lieferumfang	Bedienungsanleitung, Transportsicherungen (3 Schrauben), Zulaufschlauch mit Dichtung, Ablaufschlauch mit Krümmer

Häufig gestellte Fragen - LF8500 CORBERO

Wie starte ich die Waschmaschine?

Schließen Sie die Tür, öffnen Sie den Wasserhahn, stecken Sie den Netzstecker ein, wählen Sie das gewünschte Programm und ziehen Sie den Programmwähler bis zum Anschlag heraus. Die Betriebsanzeige leuchtet auf und der Waschgang beginnt.

Kann ich während des Betriebs Wäsche nachlegen?

Drücken Sie den Programmwähler hinein, um die Maschine zu stoppen. Warten Sie 3 Minuten, bis die Türverriegelung freigegeben wird. Dann können Sie die Tür öffnen, Wäsche hinzufügen oder entnehmen und den Programmwähler wieder herausziehen, um fortzufahren.

Was bedeuten die Symbole in der Waschmittelschublade?

Die Schublade hat vier Fächer: Vorwäsche (Symbol I), Hauptwäsche (Symbol II), Weichspüler (Blumensymbol) und Bleiche (Dreiecksymbol). Füllen Sie die entsprechenden Mittel nur bis zur MAX-Markierung.

Wie reinige ich das Flusensieb?

Schrauben Sie den Filterdeckel am unteren Rand der Maschine gegen den Uhrzeigersinn ab, ziehen Sie das Sieb heraus und reinigen Sie es unter fließendem Wasser. Setzen Sie es wieder ein und schrauben Sie den Deckel im Uhrzeigersinn fest.

Warum schleudert die Maschine nicht?

Überprüfen Sie, ob die Stopp-mit-Wasser-Taste gedrückt ist. Drücken Sie sie erneut, um das Wasser abzupumpen und den Schleudergang zu starten. Stellen Sie außerdem sicher, dass das Programm einen Schleudergang vorsieht und der Ablauffilter nicht verstopft ist.

Wie ändere ich die Schleuderdrehzahl?

Drücken Sie die Taste 800/500, um die maximale Schleuderdrehzahl von 800 U/min auf 500 U/min zu reduzieren. Die gewählte Einstellung gilt für den aktuellen Waschgang.

Was tun, wenn die Waschmaschine vibriert?

Stellen Sie sicher, dass alle Transportsicherungen entfernt wurden und die Maschine waagerecht ausgerichtet ist. Die Füße sollten fest auf dem Boden stehen und die Kontermuttern angezogen sein. Vermeiden Sie die Aufstellung auf Holzböden oder gegen Wände.

Wie reinige ich den Zulauffilter?

Drehen Sie den Wasserhahn zu, lösen Sie die Überwurfmutter des Zulaufschlauchs an der Maschine, entnehmen Sie den Filter aus dem Ventil, reinigen Sie ihn mit einer Bürste und setzen Sie ihn wieder ein. Ziehen Sie die Mutter handfest an.

Welche Waschmittel sind geeignet?

Verwenden Sie für Baumwolle und Leinen Vollwaschmittel, für Synthetik Feinwaschmittel und für Wolle spezielle Wollwaschmittel. Beachten Sie die Dosierempfehlungen auf der Verpackung. Bei stark verschmutzter Wäsche kann ein Vorwaschgang gewählt werden.

Wie transportiere ich die Waschmaschine sicher?

Bewahren Sie die Transportsicherungen (3 Schrauben und Abstandshalter) auf. Für einen Umzug schrauben Sie diese wieder ein: Entfernen Sie die Abdeckkappen, schrauben Sie die Schrauben in die Löcher und fixieren Sie die Maschine. Hinweis: Vor dem nächsten Gebrauch müssen die Transportsicherungen wieder entfernt werden.

BEDIENUNGSANLEITUNG LF8500 CORBERO

Corberó

Lavadoras automáticas Washing machines

Instrucciones Instructions

Line drawing of a washing machine with front panel and side door (no text or symbols)

Lea y conserve este manual de instrucciones Read and keep this instructions book

INDICE

Características	Pág.	2
Advertencias	Pág.	3
Desembalaje e instalación	Pág.	4
Dispositivos de seguridad para el transporte	Pág.	4
Conexión hidráulica	Pág.	4
Nivelación	Pág.	5
Conexión eléctrica	Pág.	5
Descripción de los mandos	Pág.	6
Panel de mandos	Pág.	6
Cubeta de detergente	Pág.	6
Piloto de funcionamiento	Pág.	6
Selector de programas	Pág.	6
Tecla «1/2 carga»	Pág.	6
Tecla «lavado en frío»	Pág.	6
Tecla «800/500»	Pág.	6
Tecla «parada con agua»	Pág.	6
Selector de temperatura	Pág.	6
Instrucciones de uso	Pág.	7
Carga de ropa	Pág.	7
Dosifique el detergente	Pág.	7
Dosifique los aditivos	Pág.	7
Seleccione la temperatura	Pág.	7
Seleccione el programa	Pág.	7
Ponga en marcha la lavadora	Pág.	7
Terminación del lavado	Pág.	7
Programas para algodón y lino	Pág.	8-9
Programas para sintéticos, mixtos y lana	Pág.	8-9
Programas para el lavado	Pág.	10
Carga de ropa	Pág.	10
Temperaturas	Pág.	10
Tabla de símbolos	Pág.	10
Mantenimiento	Pág.	11
Limpieza externa	Pág.	11
Limpieza de la cubeta	Pág.	11
Limpieza del filtro de descarga	Pág.	11
Limpieza del filtro de carga	Pág.	11
Riesgo de hielo	Pág.	11
Anomalías de funcionamiento	Pág.	12

CARACTERISTICAS

DIMENSIONES	AnchoFondoAlto		60 cm.55 cm.85 cm.
CONEXION ELECTRICA	TensiónPotencia max.absorbida	Mod.: LF 8500	220...230 V 50Hz2.200 W(10A)2.100 W(10A)
PRESION DEL AGUAEN LA RED	MínimaMáxima		5N/cm ^2 80N/cm ^2
CAPACIDAD MAXIMACARGA DE ROPA ACON-SEJADA	Algodón, linoSintéticosLana		5 Kg.2 Kg.1 Kg.
VELOCIDAD MAXIMADE CENTRIFUGADO:	MOD: LF 4000 y LF 4500MOD: LF 5500MOD: LF 8500		400 RPM500 RPM800 RPM

Esta lavadora, marcada "CE", cumple con las directivas:

-89/336/CEE Sobre compatibilidad electromagnética.

-73/23/CEE Sobre material eléctrico destinado a utilizarse con determinados límites de tensión.

ADVERTENCIAS

ESTAS ADVERTENCIAS ESTAN HECHAS EN INTERES DE SU SEGURIDAD. USTED DEBE LEERLAS ATENTAMENTE ANTES DE INSTALAR O USAR ESTA LAVADORA.

Es muy importante que este manual esté siempre a mano de los usuarios de la lavadora para posibles consultas. Si el aparato es vendido o transferido a otro usuario, o si usted cambia de domicilio y deja el aparato, asegúrese de que este manual está en la lavadora para que el nuevo usuario pueda instruirse sobre el funcionamiento y advertencias para su correcto uso.

REVISE LA LAVADORA CUANDO LA RECIBA Y SI OBSERVA CUALQUIER DAÑO LLAME A SU VENDEDOR ANTES DE PONERLA EN FUNCIONAMIENTO.

No enchufe la lavadora antes de haber quitado el embalaje y dispositivos de seguridad para el transporte. Se pueden producir daños si no se cumple esta exigencia. Vea la sección "DESEMBALAJE".
No se debe permitir que los niños manejen los controles o jueguen con la lavadora.
■ Este aparato es pesado. Tome precauciones cuando lo mueva. No lo agarre de los mandos.
■ Si la lavadora va a ser situada sobre un pavimento de moqueta asegurese de que, entre el pavimento y los pies de apoyo, haya circulación de aire.
■ Los trabajos eléctricos y/o de fontanería, requeridos para la instalación de esta lavadora, deben ser realizados por electricistas y/o fontaneros cualificados o personas competentes.
Es peligroso alterar las características o modificar el producto en cualquier forma.
■ Asegúrese de que el cable de alimentación no queda atrapado debajo del aparato.
Lave solamente tejidos que han sido diseñados para el lavado a máquina. Si tiene alguna duda consulte el capítulo "Consejos para el lavado".
■ Antes del lavado asegúrese de que todos los bolsillos están vacíos y de que los botones y las cremalleras están abrochadas.
Algunos objetos tales como monedas, broches, clavos, tornillos, piedras y otros materiales duros o cortantes pueden ser causa de graves averías y no deben introducirse en la máquina, ni dejarse en los bolsillos.

■ Evitar el lavado de ropa deshilachada o rota y tratar las manchas tales como pintura, tinta, óxido y grasa antes del lavado.
Las prendas mojadas con productos derivados del petróleo no deben ser lavadas a máquina. Si se emplean líquidos volátiles en la limpieza asegúrese de que las prendas están secas antes de ser introducidas en la lavadora.
■ Lave las prendas pequeñas, tales como calcetines, cordones, cinturones lavables, etc. en una bolsa de tela o malla para evitar que se introduzcan entre el cesto y la cuba.
■ Lave sólo las cantidades indicadas para prendas delicadas. Se pueden producir daños en las prendas si llena el cesto.
■ No sobrecargue la lavadora, vea la correspondiente sección PROGRAMAS DE LAVADO.
■ Los pequeños animales de compañía suelen introducirse en la lavadora. Por favor, mire dentro antes de usarla.
El cristal de la puerta se calienta mucho durante el ciclo de lavado. No permita que los niños se acerquen a la lavadora mientras está funcionando.
■ Antes de abrir la puerta de carga mire por el cristal para comprobar que se ha descargado el agua. Si hay agua no abra la puerta antes de descargarla. Si tiene alguna duda lea la sección INSTRUCCIONES DE USO.
■ Una vez terminado el lavado desconecte la lavadora y cierre el paso del agua.
Entre los lavados deje la puerta de carga de la lavadora ligeramente abierta para evitar deformaciones en las juntas de goma.
■ Antes de limpiar la lavadora asegúrese de que está desenchufada.
Este aparato debe ser reparado por el Servicio Técnico Oficial y sólo se deben emplear repuestos originales. No trate de reparar usted mismo la lavadora.
Las reparaciones efectuadas por personas no expertas pueden causar lesiones o defectos de funcionamiento más serios. Póngase en contacto con el Servicio Técnico Oficial más próximo a su domicilio. Insista siempre en que se empleen repuestos originales.

DISPOSITIVOS DE SEGURIDAD PARA EL TRANSPORTE

Antes de poner en marcha la lavadora, es indispensable quitar los dispositivos de seguridad para el transporte, según las instrucciones siguientes.

Se aconseja guardar todos los dispositivos de seguridad para el transporte, en el caso de que el aparato fuese transportado otra vez en el futuro, sera necesario volverlos a montar.

Line drawing of a hand using a tool to adjust or install a mechanical component (no text or symbols present)

1. Desatornille y quite, por medio de una llave, los tres tornillos traseros

Line drawing of a person using a tool on a workbench, with no visible text or symbols

1. Apoye la lavadora sobre la parte trasera, y ponga entre ella y el suelo uno de los angulares de poliestireno. No aplaste los tubos.

1. Quite con cuidado las bolsas (1º izquierda y 2º derecha) de plástico, sacándolas hacia la parte central del aparato.

Hand holding a cylindrical mechanical component with an arrow indicating direction (no text or symbols)

1. Ponga de pie la lavadora y saque los tres pernos de plástico.
2. Introduzca, en los 3 huecos que han quedado libres, los tres tapones de plástico que se suministran junto al manual de instrucciones

CONEXION HIDRAULICA

Cerca de la lavadora debe haber un grifo de AGUA FRIA con boca roscada a 3/4" gas, para la toma de agua, y una pila, lavabo o desagüe a la pared para la descarga de agua.

Controle previamente que :

— El grifo no sea de agua caliente. — El agua salga limpia. Si no es así, déjela correr para que arrastre las impurezas y residuos de las tuberías.

Si hay un desagüe directamente a la pared haga controlar su buen estado por un fontanero.

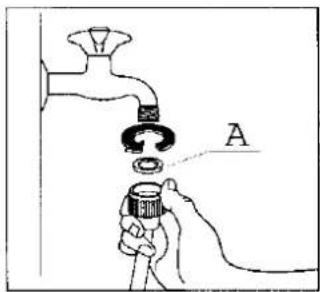

Introduzca en el extremo del tubo de carga la junta de goma (A) que se entrega con la máquina en la bolsita de plástico e inicie el roscado del tubo al grifo con cuidado, para no dañar la rosca y apriete bien la tuerca al final, para evitar pérdidas de agua.

Diagram of a bathroom sink with tubing and a hanging funnel, no text or symbols present

Si es necesario, oriente correctamente el tubo aflojando la tuerca del respaldo de la máquina

Después apriete la tuerca de nuevo para evitar pérdidas. Abra el grilo y compruebe que no existen fugas. Después ciérrelo de nuevo.

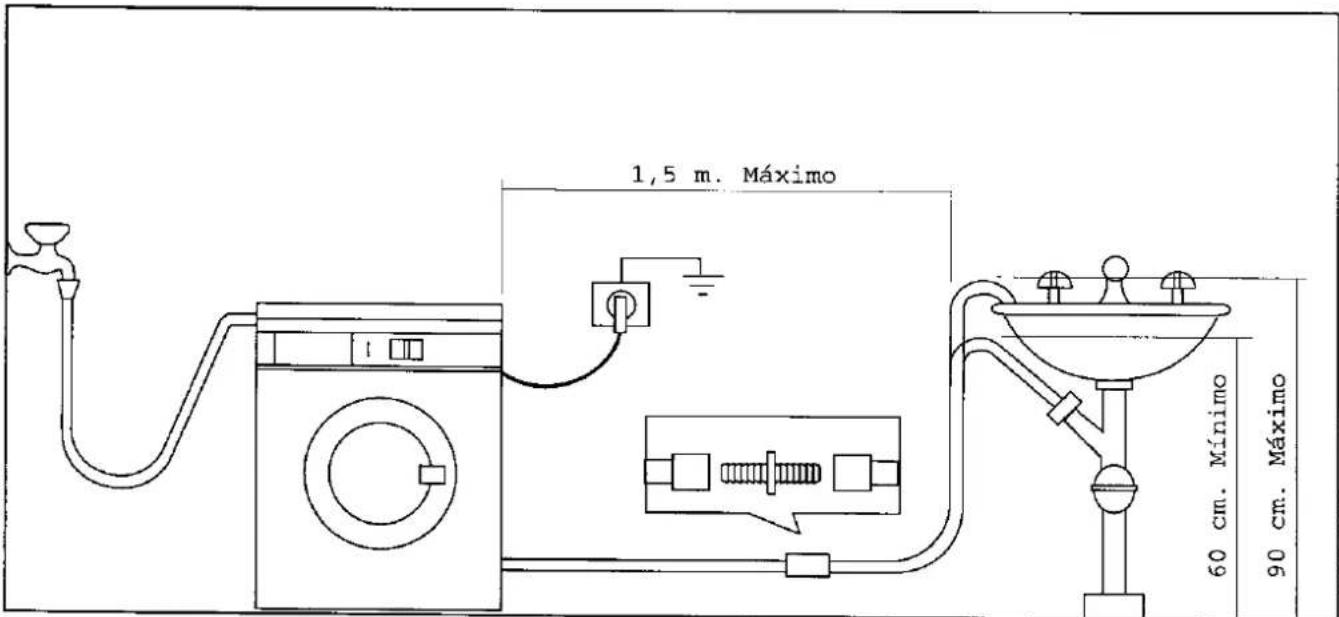

Sitúe la boca del tubo de descarga en el lavabo o pila con la ayuda de la pieza curva que se suministra aparte. La pieza curva se monta en la boca del tubo para facilitar su apoyo. Dicha pieza permite, mediante un orificio en su parte superior sujetarla a la pared para que el tubo no se desplace y evitar así posibles caídas de éste.

ATENCION: La parte más alta del tubo debe quedar a una altura del suelo comprendida entre 60 y 90 cm. (La más aconsejable es entre 60 y 70 cm).

El tubo no debe tener dobleces o curvas pronunciadas para evitar obstrucciones. Una eventual prolongación del tubo de descarga no debe superar 1,5 m. y debe tener el mismo diámetro interior que el tubo original.

Asegúrese de que los tubos no están tirantes.

NIVELACION

Nivele la lavadora en la posición requerida roscando o desenroscando las patas de apoyo. Una vez nivelada fije las patas apretando las tuercas contra la base del mueble. Una nivelación adecuada evita vibraciones, ruidos o desplazamiento de la lavadora durante el funcionamiento. Algo de vibración es inevitable, especialmente si se monta el aparato en suelo de madera. Los suelos de madera son especialmente susceptibles a vibraciones. Como consejo, consulte al constructor. Si es posible, coloque siempre la lavadora sobre suelo sólido.

CONEXION ELECTRICA

Antes de enchufar la clavija de toma de corriente asegúrese de que:

1º. El valor de la tensión de alimentación corresponde al valor indicado en la placa de características (la placa va pegada en el respaldo del mueble).
2º. El contador, los fusibles, la línea de alimentación y la toma de corriente estén dimensionados para que soporten la carga máxima indicada en la placa de características.
3º. La base y la clavija de toma de corriente son acoplables entre ellas sin interposición de reducciones, tomas múltiples o adaptadores varios. Si es necesario haga sustituir la base por otra del tipo apropiado.

Los reglamentos en materia de seguridad exigen la conexión a una eficaz toma de tierra. La clavija de la lavadora incorpora dicha toma de tierra.

Asegúrese de que la base de toma de corriente dispone también de una toma de tierra y de que ésta es eficaz.

El fabricante declina toda responsabilidad en caso de accidentes o incidentes provocados por no respetar los reglamentos de seguridad.

(Nunca toque la lavadora, ni otro aparato eléctrico cualquiera, pisando suelo húmedo o con los pies descalzos).

DESCRIPCION DE LOS MANDOS

Panel de mandos

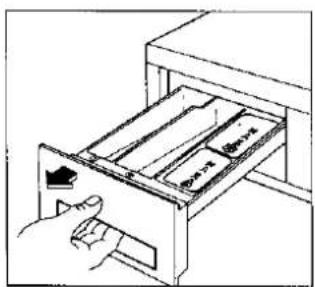

1. CUBETA DE DETERGENTE

La cubeta está dotada de 4 departamentos marcados con los símbolos.

Line drawing of a hand inserting a file into a drawer (no text or symbols)

Símbolo de

«prelavado»:

indica el

departamento

reservado al

detergente para

el prelavado.

Símbolo de

«lavado»: indica el

departamento

reservado al detergente para el lavado.

Símbolo del «suavizante»: indica el departamento

rvado al suavizante

Símbolo del «blanqueado»: indica el departamento

rvado a la lejía.

2. PILOTO DE FUNCIONAMIENTO

Se enciende cuando la lavadora está funcionando.

3. SELECTOR DE PROGRAMAS

Sirve para seleccionar el programa de lavado. Oprima y gire el mando en el sentido horario hasta hacer coincidir el número correspondiente al programa deseado con el índice (señal de referencia situada en el panel de mandos). Si al girar se pasa del número que desea, NO INTENTE GIRAR EL MANDO EN EL SENTIDO OPUESTO, siga girando en el sentido horario hasta volver a la posición deseada.

TECLA "1/2 CARGA" 1/2

(mod.: LF 4500, LF 5500 y LF 8500)

Pulsando esta tecla al inicio del lavado enérgico, se elimina un aclarado con el consiguiente ahorro de agua y energía.

TECLA "LAVADO EN FRIO"

(mod.: LF 4000)

Pulsando esta tecla al inicio de los programas, éstos se realizan con agua fria permaneciendo invariables la intensidad y duración del lavado.

Es aconsejable para tejidos sintéticos muy delicados: cortinas, visillos y otros tejidos poco sucios.

TECLA "800/500" 800500 (mod.: LF 8500)

Pulsando esta tecla la velocidad de centrifugado disminuye de 800 a 500 revoluciones.

TECLA "PARADA CON AGUA"

(Solo para programas delicados) (mod.: LF 8500)

Pulsando esta tecla, en los programas de tejidos delicados, la ropa permanece con agua al final del ciclo. Para que descargue la lavadora y así poder sacar la ropa, púlsela de nuevo.

SELECTOR DE TEMPERATURA

(mod.: LF 4500, LF 5500 y LF 8500)

Este mando se usa para seleccionar la temperatura del agua de lavado en función del tipo de ropa a lavar.

Oprima y gire el mando hasta que la temperatura requerida coincida con el indicador.

En la tabla de programas, están indicadas las temperaturas más apropiadas para cada exigencia de lavado. Se puede lavar con agua fría poniendo el selector en *. De este modo ahorrará energía eléctrica.

INSTRUCCIONES DE USO

1. CARGA DE ROPA

Meta la ropa bien suelta, altermando las prendas grandes y pequeñas.

Dentro de lo posible es conveniente completar la carga máxima de ropa prevista para cada tipo de tejido. Pero cuando haya que lavar ropa muy sucia o varias prendas esponjosas es aconsejable reducir la carga máxima prevista.

Si una vez puesta en marcha la lavadora, Usted quiere añadir o quitar ropa, debe parar la lavadora.

NOTA IMPORTANTE: ESTA LAVADORA TIENE UN DISPOSITIVO DE SEGURIDAD QUE IMPIDE ABRIR LA PUERTA SI PREVIAMENTE NO SE HA PARADO (APRETANDO EL SELECTOR DE PROGRAMAS) Y HAN TRASCURRIDO 3 MINUTOS, SI QUIERE AÑADIR O QUITAR ROPA, UNA VEZ COMENZADO EL LAVADO, SIGA ESTAS INSTRUCCIONES PARA ABRIR LA PUERTA.

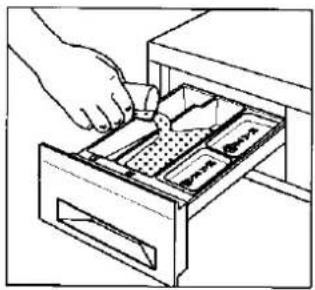

2. DOSIFIQUE EL DETERGENTE

Line drawing of a hand inserting into a file into a drawer (no text or symbols)

Abra la cubeta tirando de la manilla. Dosifique la cantidad detergente aconsejada y viértala en el departamento correspondiente al lavado.

Si desea efectuar un prelavado vierta el detergente en el departamento.

3. DOSIFIQUE LOS ADITIVOS

Line drawing of a hand inserting a drawer into a file (no text or symbols present)

Si lo desea vierta el suavizante en el departamento con el símbolo y el aditivo para blanquear en el departamento con el símbolo sin superar el nivel «MAX».

4. SELECCIONE LA TEMPERATURA

Gire el mando hasta llegar a la temperatura deseada.

5. SELECCIONE EL PROGRAMA

Gire el mando de los programas a la posición deseada.

6. PONGA EN MARCHA LA LAVADORA

Compruebe que :

La puerta de carga está bien cerrada.

La clavija de toma de corriente está enchufada.

El grifo de toma de agua está abierto.

El filtro de descarga está apretado.

El tubo de descarga está bien colocado.

Tire hasta su tope del mando del programador.

El piloto de funcionamiento se enciende y la lavadora comienza a funcionar.

7. TERMINACION DEL LAVADO

La lavadora se para automáticamente al finalizar el ciclo de lavado, y el piloto de funcionamiento se apaga. Debe esperar de dos a tres minutos antes de abrir la puerta, este período de tiempo es necesario para que el dispositivo eléctrico de seguridad se desactive.

Cierre el grifo y desconecte el aparato. Deje la puerta semi-abierta durante unos minutos, para dejar salir el vapor.

PROGRAMAS PARA ALGODON Y LINO (Mod.: LF 4000)
Carga máxima recomendada: 5 Kg.

PROGRAMAS	GRADO DE SUCIEDAD	DEPARTAMENTO A USAR	TEMPERAT. MAX. AGUA	POSICION PROGRAMA	DESCRIPCION
BLANCOS con prelavado	Muy sucios		90	1	PrelavadoLavado a 90°4 aclaradosCentrifugado 5 min.
BLANCOS sin prelavado	Normalmente sucios		90	2	Lavado a 90°4 aclaradosCentrifugado 5 min.
COLORES RESISTENTES	Normalmente sucios		60	3	Lavado a 60°4 aclaradosCentrifugado 5 min.
COLORES DELICADOS	Normalmente sucios		40	4	Lavado a 40°4 aclaradosCentrifugado 5 min.
ACLARADOS				5	Carga de blanqueador4 aclaradosCentrifugado 5 min.
PERFUMADO SUAVIZADO				6	Carga del aditivoUn aclaradoCentrifugado 5 min.
CENTRIFUGADO				7	2,5 min. de centrifugación precedidos de una descarga co agitación.

PROGRAMAS PARA SINTETICOS, MIXTOS Y LANA (Mod.: LF 4000)

Carga máxima aconsejada: 2 Kg. (Lana máx. 1 Kg.)

PROGRAMAS	GRADO DE SUCIEDAD	DEPARTAMENTO A USAR	TEMPERAT. MAX. AGUA	POSICION PROGRAMA	DESCRIPCION
SINTETICOS RESISTENTES	Muy sucios		60	8	Prelavado a 30°Lavado a 60°3 aclaradosParada con agua en la cuba
SINTETICOS RESISTENTES	Normalmente sucios		60	9	Lavado a 60°3 aclaradosParada con agua en la cuba
SINTETICOS DELICADOS	Normalmente sucios		40	10	Lavado a 40°3 aclaradosParada con agua en la cuba
LANA SEDA	Normalmente sucios		40	11	Lavado a 40°3 aclaradosParada con agua en la cuba
ACLARADOS DELICADOS				12	3 aclaradosParada con agua en la cuba
PERFUMADO SUAVIZADO				13	Carga del aditivoUn aclaradoParada con agua en la cuba
DESCARGA				14	Descarga de aguacon el cestoparado

Para descargar el agua, después de finalizado el lavado, ponga el programa 14 exactamente en el índice.

PROGRAMAS PARA ALGODON Y LINO

(mod.: LF 4500, LF 5500 y LF 8500)

Carga máxima recomendada: 5 Kg.

PROGRAMAS	GRADO DE SUCIEDAD	DEPARTAMENTO A USAR	POSICION TERMOSTA.	POSICION PROGRAMA	DESCRIPCION
BLANCOS con prelavado	Muy sucios		90	1	PrelavadoLavado a 90°4 aclaradosCentrifugado 5 min.
BLANCOS sin prelavado	Normalmente sucios		90	2	Lavado a 90°4 aclaradosCentrifugado 5 min.
COLORES RESISTENTES	Normalmente sucios		60	2	Lavado a 60°4 aclaradosCentrifugado 5 min.
COLORES DELICADOS	Normalmente sucios		40	3	Lavado a 40°4 aclaradosCentrifugado 5 min.
ACLARADOS				4	Carga de blanqueador4 aclaradosCentrifugado 5 min.
PERFUMADO SUAVIZADO				5	Carga del aditivoUn aclaradoCentrifugado 5 min.
CENTRIFUGADO				6	2,5 min. de centrifugación precedidos de una descarga co agitación.

PROGRAMAS PARA SINTETICOS, MIXTOS Y LANA

(mod.: LF 4500, LF 5500 y LF 8500)

Carga máxima aconsejada: 2 Kg. (Lana máx. 1 Kg.)

PROGRAMAS	GRADO DE SUCIEDAD	DEPARTAMENTO A USAR	POSICION TERMOST.	POSICION PROGRAMA	DESCRIPCION
SINTETICOS RESISTENTES	Muy sucios		60	7	Prelavado a 30°Lavado a 60°3 aclaradosParada con agua en la cuba (*)
SINTETICOS RESISTENTES	Normalmente sucios		60	8	Lavado a 60°3 aclaradosParada con agua en la cuba (*)
SINTETICOS DELICADOS	Normalmente sucios		40	9	Lavado a 40°3 aclaradosParada con agua en la cuba (*)
LANA SEDA	Normalmente sucios		40	10	Lavado a 40°3 aclaradosParada con agua en la cuba (*)
ACLARADOS DELICADOS				11	3 aclaradosParada con agua en la cuba (*)
PERFUMADO SUAVIZADO				12	Carga del aditivoUn aclaradoParada con agua en la cuba (*)
DESCARGA				13	Descarga de aguacon el cestoparado

(*) En los modelos LF 4500 y LF 5500, para descargar el agua, después de finalizado el lavado, ponga el programa «13» exactamente en el índice.
El modelo LF 8500, descarga el agua si no está oprimido el botón (ver pág. 6).

CONSEJOS PARA EL LAVADO

Agrupe la ropa en base al tipo de tejido, a la resistencia de los colores y al grado de suciedad.

Cuando lave las cortinas, quite los ganchos de fijación o introduzca en una bolsa adecuada el borde que tiene los ganchos y ciérrela.

Cuando lave por primera vez ropa nueva de color lávela sola.

Si lava juntos tejidos que admiten distintas temperaturas, debe escoger la más baja.

Lave por separado la ropa blanca y la de color.

Para la lana use sólo detergentes neutros en poca cantidad. Sólo la lana marcada "Pura lana virgen, lavable, inencogible" puede ser lavada a máquina en el programa específico, otros tipos de lana es preferible lavarlos a mano o en seco.

Hay manchas "dificiles" como fruta, vino, hierba, sangre, óxido, etc... que deberán ser tratadas antes del lavado con los productos específicos que hay a la venta. En cualquier caso se aconseja limpiarlas o diluirlas rápidamente, ya que cuanto más tiempo tienen, más difíciles es quitarlas.

La ropa húmeda, una vez lavada, se debe tender lo antes posible.

Las prendas de punto y de lana se extienden horizontales a la sombra, sin colgarlas nunca.

Normalmente, en cada prenda, hay pegada una etiqueta con unos símbolos, que son una guía para aplicar el tratamiento adecuado al tejido y escoger el programa de lavado. Se recomienda observe atentamente dicha etiqueta y siga sus instrucciones.

Para que conozca el significado de los símbolos se lo indicamos en la tabla siguiente.

CARGA DE ROPA

Controle la cantidad de ropa a cargar para cada ciclo de lavado.

Considerando que es difícil pesar las prendas a lavar, le aconsejamos:

algodón y lino: llene el tambor, sin empujar

sintéticos resistentes: dos tercios del tambor.

delicados y lana: mitad del tambor

TEMPERATURAS

Es aconsejable lavar los tejidos blancos a una temperatura de 60°C. Si la ropa no está muy sucia, esta temperatura será suficiente y permitirá ahorrar mucha energía eléctrica.

Si prefiere lavarlos sin temperatura, hágalo en el programa 2.

Es suficiente lavar a 40°C los tejidos con colores resistentes que soportan una temperatura máxima de 60°C.

Si se lavan juntos tejidos de colores oscuros y claros, la temperatura no debe superar los 40°C.

Los tejidos sintéticos blancos y los de color claro normalmente se pueden lavar a una temperatura de 60°C, pero en este caso también pueden ser suficientes 40°C si la ropa no está muy sucia.

Los tejidos sintéticos de color oscuro, los tejidos delicados y la lana deben lavarse a una temperatura inferior a 40°C. Si en alguna etiqueta está indicada una temperatura de 30°C, elija 30°C para todo el lavado.

TABLA DE SIMBOLOS
Las etiquetas con símbolos que se ponen en las prendas, son una ayuda válida para el tratamiento y cuidado de la ropa.

ACCION FUERTE[IMAGE]Lavado a 95°C[IMAGE]Lavado a 60°C[IMAGE]Lavado a 40°C[IMAGE]Lavado a 30°C[IMAGE]Lavado delicado a mano[IMAGE]No lavar

BLANQUEADO

Se puede blanquear en agua fría

No blanquear

PLANCHADO

Plancha fuerte máx. 200°C

Plancha media máx. 150°C

Plancha floja máx. 100°C

No planchar

LIMPIEZAEN SECO

A Limpieza en seco con cualquier disolvente

P Limpieza en seco con percloroetileno benzina, alcohol puro R111 Y R113

F Limpieza en seco con benzina, alcohol puro, R111 Y R113

X No limpiar en seco

SECADO

Secar extendido

Secar colgado

Secar en perchas

Temperatura normalTemperatura reducidaPuede secarse en secadoras

No secar en secadoras

MANTENIMIENTO

LIMPIEZA EXTERNA.

Use sólo agua y jabón neutro y después seque cuidadosamente (es aconsejable desenchufar la lavadora antes de limpiarla).

LIMPIEZA DE LA CUBETA.

Line drawing of a hand inserting a file into a drawer (no text or symbols)

Extraiga la cubeta de su alojamiento, ( para extraerla sáquela hasta el tope y después tire con fuerza.

Lávela bajo el grifo.

Line drawing of a hand using a tool to cut or insert a component into a rectangular block (no text or symbols)

Con un cepillo limpie también el alojamiento, incluido el techo de éste.

Vuelva a introducir la cubeta.

LIMPIEZA DEL FILTRO DE DESCARGA.

Illustration of a hand holding a small object with an arrow indicating rotation (no text or symbols)

Un filtro limpio permite un buen funcionamiento de la máquina, ya que recoge hilos o pequeños objetos olvidados en las prendas. Por ello es necesario limpiarlo periódicamente.

Extraiga el filtro y límpielo.

Para extraerlo es necesario desenroscar completamente la tapa girando la manilla en sentido anti-horario.

Vuelva a poner el filtro enroscando la manilla en sentido horario y asegúrese de que está bien apretada.

LIMPIEZA DEL FILTRO DE CARGA.

Illustration of a hand using a pliers to cut or apply a tool (no text or symbols visible)

Si se da cuenta de que el aparato emplea más tiempo para llenarse, hay que verificar que el filtro de carga del agua no se ha atascado. Cierre el grifo del agua. Desenrosque la tuerca de fijación del tubo de carga a la lavadora.

Saque el filtro de la electroválvula, límpielo con un cepillo y colóquelo otra vez en su lugar.

Rosque con cuidado la tuerca tubo de carga.

RIESGOS DE HIELO.

Si la lavadora después del lavado está expuesta a temperaturas inferiores a 0°C debe tomar estas precauciones:

* Cierre el grifo y desenrosque el tubo de carga.
* Seleccione un programa de lavado y ponga la lavadora en marcha durante algunos segundos
* Ponga la boca del tubo de descarga en un recipiente en el suelo.
* Seleccione el programa de descarga y póngalo en marcha unos segundos.

De esta forma elimina el agua de las partes internas, que podrían resultar dañadas al helarse el agua, con graves perjuicios para la lavadora y su entorno.

Cuando necesite hacer funcionar la lavadora asegúrese que la temperatura ambiente sea superior a 0°C.

ANOMALIAS DE FUNCIONAMIENTO

El aparato no se pone en marcha:

* Controle que la puerta esté bien cerrada.
* Controle que la clavija esté insertada en la toma de corriente.
* Controle la integridad del fusible.
* Controle que el selector de los programas esté colocado correctamente.

El aparato no carga agua:

* Verifique que el grifo del agua esté abierto.
* Controle que el agua sale del grifo.
* Verifique que el tubo carga no esté doblado o estrangulado.
* Controle que el filtro del tubo de carga de agua no esté obstruido.

El aparato carga y descarga continuamente:

* El extremo del tubo de desagüe está demasiado bajo respecto al aparato (vea la pág. 5)

El aparato no desagua y/o no centrifuga:

* Verifique que el tubo de desagüe no esté doblado o estrangulado.
* Controle que el filtro de desagüe no esté obstruido.
* Compruebe, en la tabla de programas, que el programa tiene centrífuga
* Compruebe que no está apretada la tecla "PARADA CON AGUA"

Si hay agua en el suelo:

* Probablemente hay demasiado detergente.
* Probablemente no ha utilizado el detergente adecuado porque produce demasiada espuma.
* Verifique si hay pérdidas por una de las roscas del tubo de carga. Puesto que es difícil ver el agua correr a lo largo del tubo, controle si está húmedo.

El aparato vibra o es ruidoso:

* Verifique si ha quitado todas las protecciones para el trasporte.
* Controle que el aparato no esté apoyado contra la pared u otro elemento cualquiera.
* Verifique si las patas de la máquina apoyan bien al suelo y si las contratuercas están bien apretadas.

ATENCION: Es normal que, antes de iniciar alguna de las fases de centrifugado, el motor cambie de sonido durante cortos períodos de aproximadamente 3 segundos cada uno.

Si después de estas comprobaciones el problema permanece, diríjase a un Centro de Asistencia Técnica autorizado indicando el modelo, número de serie de la lavadora y la fecha de adquisición.

NOTA IMPORTANTE: Esta lavadora incorpora las últimas técnicas de lavado con reducción del nivel de agua. Es normal que Vd. no vea el agua a través de la puerta.
