BEDIENUNGSANLEITUNG WA 75185 GORENJE

Wir danken Ihnen für das erwiesene Vertrauen und gratulieren Ihnen zu Ihrer guten Entscheidung. Ihre neue Waschmaschine entspricht den Anforderungen moderner Wäschepflege und verbraucht wenig elektrische Energie, Wasser und Waschmittel.

Unsere Produkte sind umweltfreundlich, einige Werkstoffe werden wiederverwertet, andere entsorgt bzw. fachgerecht vernichtet. Damit Ihr Gerät nicht die Umwelt belastet, übergeben Sie es bitte, nachdem es ausgedient hat, einem autorisierten Entsorgungsunternehmen.

Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt. Falls das Gerät für berufliche, erwerbliche und professionelle bzw. für Zwecke verwendet wird, welche die übliche Verwendung im Haushalt überschreiten, oder wenn das Gerät von einer Person verwendet wird, welche nicht mit dem Verbraucher identisch ist, ist die Garantiefrist so lang, wie der kürzeste Garantiezeitraum, der durch die gültige Gesetzgebung bestimmt ist.

Beschreibung der Waschmaschine ....3

Hinweise....4

Aufstellung und Anschluß 5

Betrieb 9

Tipps zum Waschen und Energiesparen......24

Reinigung und Pflege......26

Störungen 28

Tabellen 32

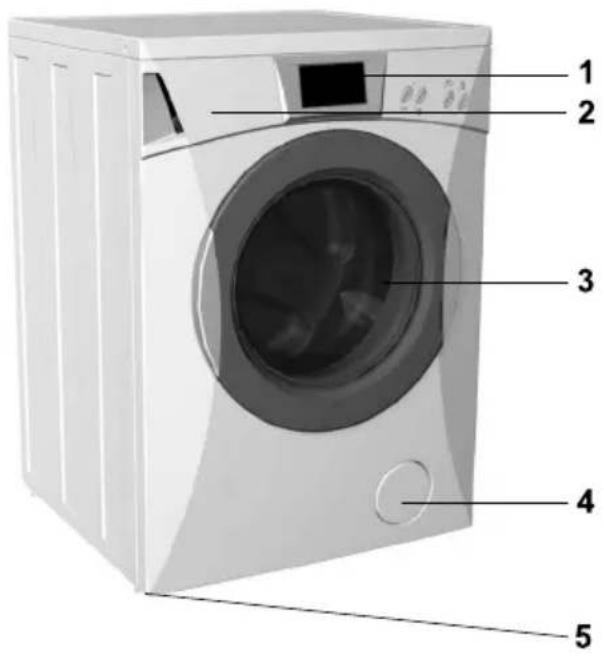

Beschreibung der Waschmaschine

(modellabhängig)

1. Frontblende
2. Dosierbehälter
3. Tür
4. Filterabdeckung

5. Gerätefüße

6. Wasserablauf

7. Wasserzulauf - Kaltwasser
8. Wasserzuleitungsrohr - Warmwasser (modellabhängig)
9. Anschlußkabel

Technische Angaben

(modellabhängig)

Gerätemaße (BxTxH):

600 mm x 600 mm x 850 mm

Tiefe bei geöffneter Tür: 106 cm

Gewicht (netto): 90 kg

Nennspannung: 230 V, 50 Hz

Anschlußleistung: 2300 W

Max. Füllung: 6 kg / 7 kg

Anschluß: Steckdose (230 V, 50 Hz, 10 A)

Wasserdruck: min. 0,05 MPa, max. 0,8 MPa

Sicherung: 10 A

Hinweise

• Entfernen Sie vor dem ersten Gebrauch der Waschmaschine unbedingt die Transportsicherungen, sonst kann es beim Einschalten der blockierten Waschmaschine zu schweren Beschädigungen kommen. Die Garantie gilt nicht für Reparaturen der oben erwähnten Beschädigungen!
• Entfernen Sie die Schutzfolie von der Anzeige.
• Benutzen sie beim Anschluß der Waschmaschine an das Wassernetz unbedingt das beigelegte Zuleitungsrohr und die Dichtungen.
• Stellen Sie die Waschmaschine nicht in einen Raum, in welchem die Temperatur unter 0°C fallen kann, da Frost die Geräteteile beschädigen kann.
• Stellen Sie die Waschmaschine ausgerichtet und stabil auf einen festen Betonboden.
• Berücksichtigen Sie die Anleitung für die fachgerechte Aufstellung und Anschluß an das Wassernetz und das elektrische Stromversorgungsnetz.
• Das Rohrende des Abflußrohres darf nicht in das abfließende Wasser hineinreichen.
• Verwenden Sie nur waschmaschinengeeignete Wasch- und Pflegemittel. Für eventuelle Beschädigungen und Verfärbungen der Dichtungen und Kunststoffteile, die Folge von unsachgemäßer Verwendung von Bleich- und Färbemitteln sind, übernehmen wir keine Garantie.
• Verwenden Sie zur Entfernung von Kalkstein Mittel mit einem Korrosionsschutzmittel. Berücksichtigen Sie die Anweisungen des Herstellers. Beenden Sie die Kalksteinentfernung mit mehrmaligem Spülen, damit alle Säurereste entfernt werden.
• Verwenden Sie keine Reinigungsmittel, die Lösungsmittel enthalten, da die Möglichkeit von Giftgasentwicklung, Beschädigung der Maschine oder Brand- und Explosionsgefahr besteht.
• Schließen Sie nach Beendigung des Waschvorgangs den Wasserhahn.
• Vor dem erneuten Transport die Waschmaschine durch Einsetzen der oberen Transportisischerung blockieren. Trennen Sie die Maschine davor unbedingt vom elektrischen Versorgungsnetz.
• Das Typenschild mit den techn. Daten befindet sich oberhalb der Einfüllöffnung unter dem Türrahmen.
• Die Garantie schließt Verbrauchsmaterial (Glühbirnen), geringe Farbabweichungen, vergrößerte Geräuschentwicklung, welche Folge von Alterung ist und auf die Funktionalität des Geräts keinen Einfluß nimmt, sowie Schönheitsfehler an Bauteilen, welche auf die Funktionalität und Sicherheit des Geräts keinen Einfl uß nehmen, aus.
• Das Gerät wurde gemäß den vorgeschriebenen Sicherheitsnormen hergestellt. Trotzdem sollen Personen mit verminderten physischen, psychischen oder lokomotorischen Fähigkeiten und Personen mit mangelhaften Erfahrungen oder Kentnissen das Gerät nur unter Aufsicht verwenden. Dieselbe Empfehlung gilt hinsichtlich des Gebrauchs des Geräts seitens minderjähriger Personen.

Bevor Sie das Gerät an das Stromversorgungsnetz anschließen, lesen Sie bitte genau die Gebrauchsanweisung durch. Die Beseitigung der Störung bzw. Reklamation, die wegen unsachgemäßen Anschlusses oder Gebrauchs des Geräts entstanden ist, ist nicht Gegenstand der Garantie.

Den Riemen nur von durch einen Fachmann des Kundendienstes auswechseln lassen. Er wird ein Orginalersatzteil, (Bezeichnung: MIG OPTIBELT 6EPJ 1260 art.n. 111622).

Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

AuspackenAuspacken

Passen Sie auf, daß das Gerät beim Auspacken nicht mit einem spitzen Gegenstand beschädigt wird.

Lassen Sie vor dem Anschluß das Gerät stehen, bis es sich auf Zimmertemperatur erwärmt hat (mindestens 2 Stunden abwarten).

• Zum Verpacken der Produkte werden umweltfreundliche Verpackungsmaterialien verwendet, die ohne Gefahr für die Umwelt wiederverwertet, entsorgt oder vernichtet werden können.
• Zu diesem Zweck sind die Verpackungsmaterialien entsprechend gekennzeichnet.

Entfernung der Transportsicherungen

• Röhre wegrücken.
• Schrauben A auf Hinterseite des Geräts lösen (Abbildung 1).
• Zwei Winkelbänder B (Abbildung 1) abnehmen und sie in die Spalte am Blockstab einstecken (Abbildung 2) (das rechte Winkelband um 180° drehen).
• Mittels Winkelbänder Blockstäbe um 90° drehen und ausziehen.
• Löcher mit beigelegten Kunststoffstiften zumachen. Bewahren Sie die Transportsicherungen für einen eventuellen späteren Transport auf.

Entfernen Sie die Transportsicherungen, damit beim Einschalten der blockierten Waschmaschine keine Beschädigungen entstehen.

Für Reparaturen der oben erwähnten Beschädigungen gilt die Garantie nicht!

Abb. 1 Abb. 2

Aufstellung Aufstellung

- Richten Sie die Maschine durch Verdrehen der einstellbaren Gerätefüße in die waagrechte Stellung aus. Die Gerätefüße ermöglichen eine Ausrichtung von 2 cm. Ziehen Sie die Gegenmuttern nach der Einstellung der Gerätefüße fest zu (A) - in Richtung Geräteboden!

Vibrationen, Verrücken des Geräts im Raum und laute Betriebsgeräusche wegen unsachgemäßen Ausrichtens der einstellbaren Gerätefüße, sind nicht Gegenstand der Garantie.

Der Boden, auf dem das Gerät steht, muß eine Betonunterlage besitzen, trocken und sauber sein, da im Gegenfall das Gerät verrutschen kann. Reinigen Sie auch die verstellbaren Gerätefüße.

- Wenn Sie einen Wäschetrockner mit entsprechenden Maßen besitzen, können Sie diesen auf die Waschmaschine stellen.

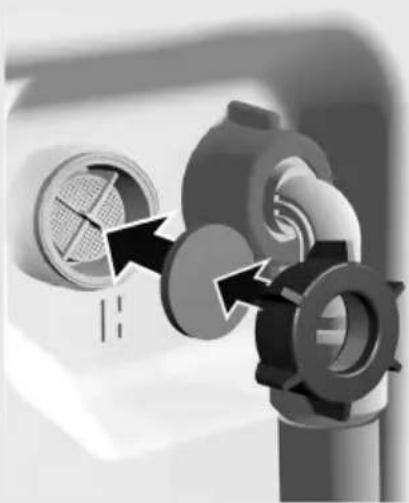

Anschluß an die Wasserleitung (modellabhängig)

Für einen störungsfreien Betrieb der Waschmaschine muß der Wasserdruck der Wasserleitung zwischen 0,05 und 0,8 MPa liegen.

Der Wasserdruck ist zufriedenstellend, wenn innerhalb von 15 Sekunden aus dem voll aufgedrehten Wasserhahn 3 L Wasser ausläuft.

- Wenn Sie ein Modell mit Kaltwasseranschluß haben, Schließen Sie den Schlauch an den Kaltwasseranschluß an.

- Wenn Sie ein Modell mit Warm- und Kaltwasseranschlüssen haben, schließen Sie einen Schlauch an den Kaltwasseranschluß und den anderen Schlauch an den Warmwasseranschluß an, so wie es auf der Rückseite des Geräts gekennzeichnet ist. Die Buchstaben C und H sind eingeprägt. (C-cold = kalt und H-hot = warm)

- Wenn Sie ein Modell mit Warm- und Kaltwasseranschlüssen nur an den Kaltwasseranschluß anschließen möchten, schrauben Sie bitte den Warmwasser-Zulaufschlauch an der Rückseite des Gerätes ab. Bitte verschließen Sie anschließend die Warmwasser-Zulauföffnung mit der beigelegten Verschlußkappe.

Montage des Wasserableitungsrohrs

Anschluß an das elektrische Versorgungsnetz

• Totales Aqua-Stop-System

Bei einer eventuellen Leckstelle am Wasserzulaufschlauch wird Verriegelunssystem aktiviert und der Wasserzulauf zur Waschmaschine wird gesperrt. Das Schutzsystem registriert auch ein eventuelles Auslaufen des Wassers im Inneren des Geräts. In diesem Fall wird der Waschvorgang unterbrochen, die Waschmaschine schaltet die Pumpe ein und meldet eine Störung.

Mit dem Aqua-Stop-System ausgestattete Anschlußrohre dürfen nicht ins Wasser gelegt werden, da sie ein elektrisches Ventil besitzen!

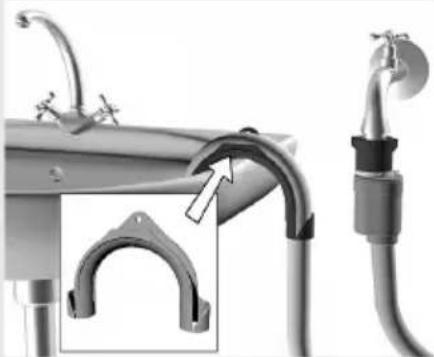

• Stellen Sie das Ableitungsrohr ins Waschbecken oder in die Badewanne bzw. direkt in den Abfl uß (Durchmesser mind. 4 cm).
• Der Wandausguß muß fachgerecht eingebaut sein, damit er gereinigt werden kann.

• Befestigen Sie das Rohr mit einer Schnur durch die Öffnung im Winkelstück, damit es nicht auf den Boden rutscht.

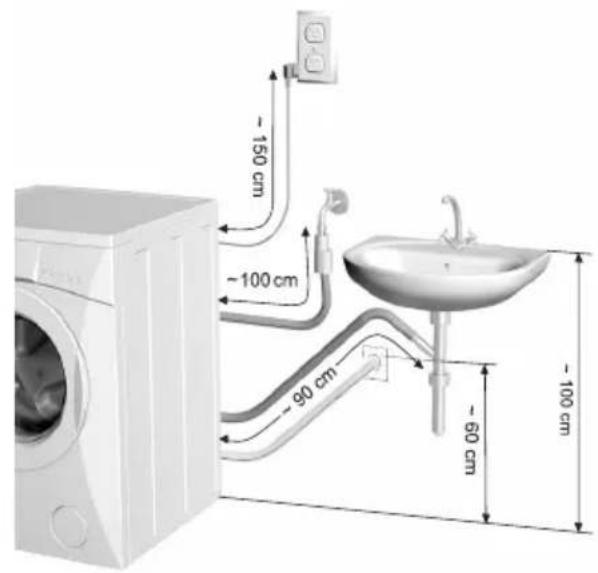

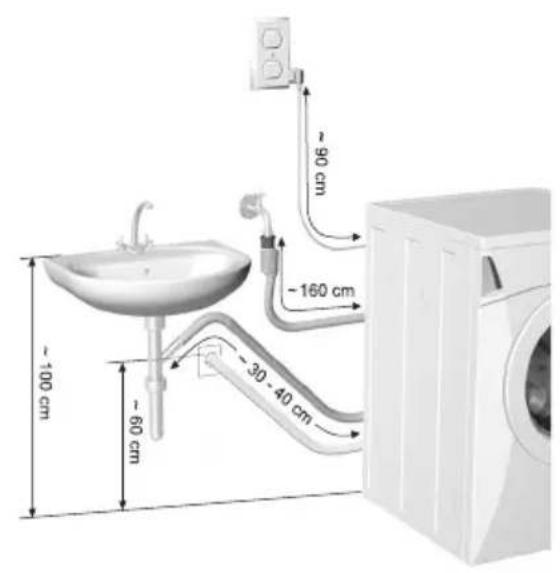

  Das Endstück des Abfl ußrohrs darf höchstens 100 cm und mind. 60 cm vom Boden entfernt sein.

• Schließen Sie die Waschmaschine mittels Anschlußkabel an das elektrische Versorgungsnetz an.
  • Die vorgeschriebene Spannung und andere Daten sind auf dem Typenschild oberhalb der Türöffnung angegeben.

Die Wandsteckdose muß frei zugänglich sein und über einen Erdungskontakt verfügen (unter Berücksichtigung der gültigen Vorschriften).

Der fi xe Anschluß muß von einem Fachmann ausgeführt werden.

Ein beschädigtes Anschlußkabel darf nur vom Hersteller oder von einem autorisierten Elektrofachmann ausgetauscht werden.

Schließen Sie das Gerät nicht an eine Steckdose an, die für den Rasierapparat oder Haartrockner bestimmt ist.

Bei gleichzeitigem Betrieb des Wäschetrockners und der Waschmaschine, dürfen Sie beide Geräte nicht an die selbe Wandsteckdose anschließen, die durch die selbe Sicherug abgesichert sind.

Wenn das Gerät an eine Steckdose angeschlossen wird, die mit einem Schutzschalter (FID) geschützt ist, muß der Nenndifferenzstrom des Steckers 30 mA betragen (Symbol Idn oder IΔn auf dem Schalter). Falls ein Stromschutzschalter mit einem kleineren Nennstrom eingebaut ist, kann es zum Abschalten des Geräts während des Betriebs kommen.

Wird ein FI-Schutzschalter verwendet, ist nur der Typ A gemäß DIN VDE 0664 📌, pulsstromsensitiver Fehlerstromschutzschalter, zu verwenden (gilt nur für den österreichischen Markt).

~100 cm ~60 cm ~90 cm ~160 cm ~30 - 40 cm

-150 cm -100 cm -90 cm -60 cm -100 cm

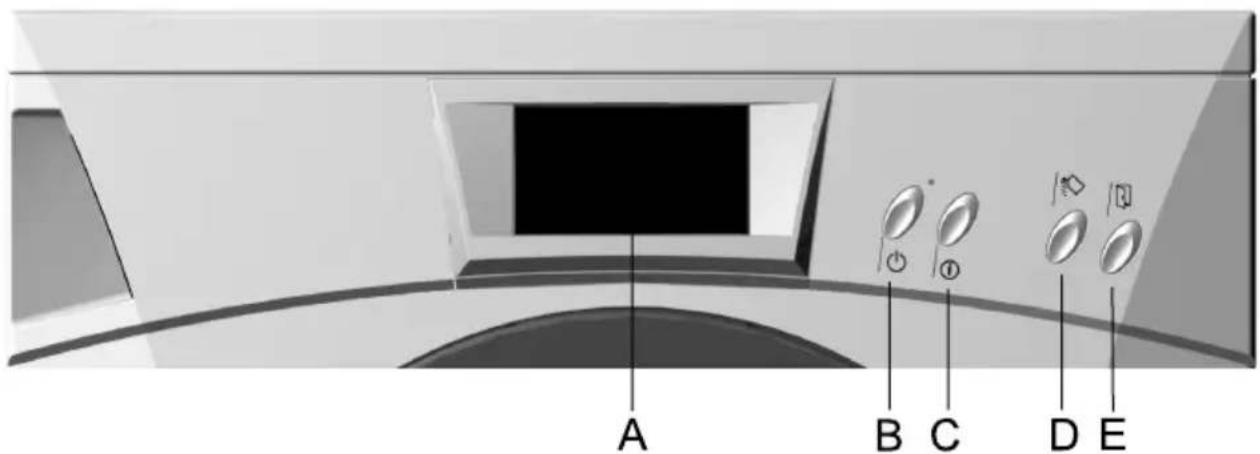

A B C D E

A - Anzeige
B - EIN/AUS-Schalter
C - INFO-Taste
D - Taste DOSIERBEHÄLTER ÖFFNEN
E - Taste TÜR ÖFFNEN

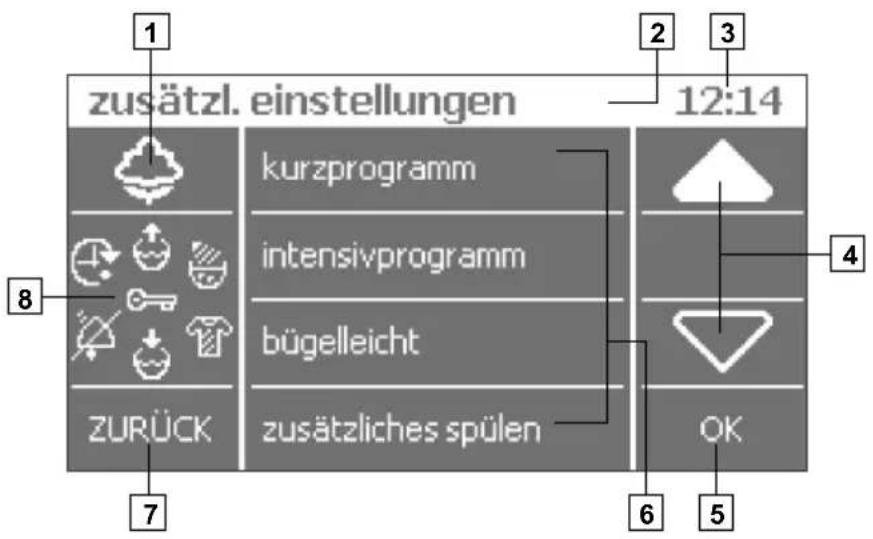

Anzeige

zusätzl. einstellungen 12:14 kurzprogramm intensivprogramm bügelleicht zURÜCK zusätzliches spülen 7 8 6 5 4

1. Symbol für das ausgewählte Programm
2. Bezeichnung des gewählten Menüs
3. Tageszeit
4. Pfeile zum Bewegen im Menü
5. START, STOP, JA, SPEICHERN, LÖSCHEN bzw. Waschprogramm BESTÄTIGEN
6. Menü mit gewählter Einstellung
7. ZURÜCK, NEIN, STOP
   ZURÜCK - einen Schritt zurück (in das vorhergehende Menü)
8. Symbole für die ausgewählten Zusatzeinstellungen

B C D E

• Jeder Befehl und jede Auswahl wird durch Berühren des entsprechenden Textes (Textfeldes) aktiviert.
• Jede Auswahl wird durch einen Signalton bestätigt.
• Die Anzeigenbeleuchtung schaltet sich automatisch ab, wenn innerhalb von 5 Minuten nach dem Einschalten keine einzige Funktion aktiviert wird. Bei Berührung schaltet sich die Anzeigenbeleuchtung wieder ein.

INFO-Taste

Durch Betätigung der Taste INFO (C) können Sie jederzeit Informationen über das Menü, in welchem Sie sich im Moment aufhalten, bekommen.

Taste DOSIERBEHÄLTER ÖFFNEN

Durch Drücken dieser Taste wird (D) der Dosierbehälter geöffnet. Bei erneuter Betätigung der Taste schließt sich der Dosierbehälter. Die Waschmaschine muß eingeschaltet sein!

Taste TÜR ÖFFNEN

Durch Drücken der Taste (E) Tür öffnen können Sie die Tür der Waschmaschine öffnen. Die Waschmaschine muß eingeschaltet sein!

- Einschalten der Waschmaschine

Sie können durch Drücken des EIN/AUS-Schalters (B) beide Geräte einschalten. Beim Einschalten wird die Anzeige beleuchtet und für ein paar Sekunden erscheint das Begrüßungsmenü.

Auf der Anzeige erscheint das Grundverzeichnis, in welchem Sie verschiedene Untermenüs auswählen können.

Vor der Inbetriebnahme Vor der Inbetriebnahme

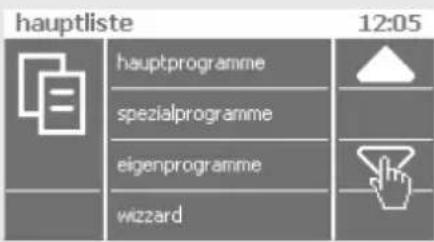

hauptliste 12:05 hauptprogramme spezialprogramme eigenprogramme wizzard

Wenn Ihnen die angezeigte Sprache nicht zusagt, können Sie diese ändern.

Wählen Sie im Grundverzeichnis das Menü Werkzeuge. Wählen Sie durch Berühren des Textfeldes das Menü Sprachauswahl (Sprache).

hauptliste werk zeuge nützliche ratschläge 12:05

werkzeuge 12:07 sprache anzeige uhreinstellung ZURÜCK sensorkalibration

sprache 12:06 english slovenski deutsch zURÜCK français

Auf der Anzeige erscheint das Sprachenverzeichnis, in welchem Sie sich mit den Pfeilen auf der rechten Seite bewegen können. Wählen Sie Ihre Sprache durch Berühren des entsprechenden Textfeldes. Die letzte ausgewählte Sprache wird gespeichert und alle Texte werden ab diesem Augenblick in der ausgewählten Sprache angezeigt.

- Einstellung des Sensors für den Verschmutzungsgrad des Wassers

Das Gerät verfügt über einen Sensor, der den Verschmutzungsgrad des Spülwassers kontrolliert und aufgrund der Messungen selbst entscheidet, wie viele Spülgänge optimal sind. Der Sensor muß vor dem ersten Betrieb des Geräts mit Wasser geeicht werden, mit welchem die Waschmaschine betrieben wird.

Wählen Sie im Grundverzeichnis das Menü Werkzeuge aus.

Nach Berühren der Aufschrift erscheint das Menü

Sensorkalibration.

Starten Sie durch Berühren des Textfeldes START den

Eichungsvorgang. Die Waschmaschine führt die Eichung des Sensors automatisch durch. Während der Eichung blinkt der Text

Eichung des Sensors. Nach Beendigung der Eichung, erscheint auf dem Display der Text ENDE und die Anzeige kehrt in das Menü

Werkzeuge zurück.

Sie können die Eichung des Sensors wiederholen, wenn Sie die Wasserzufuhr gewechselt haben oder glauben, daß sich die Wasserqualität geändert hat. Ansonsten empfehlen wir, die Eichung des Sensors einmal im Jahr vorzunehmen.

Waschvorgang Waschvorgang Waschmaschine einschalten.

• Tür öffnen.
• Wäsche in die Trommel hineinlegen.
• Tür schließen.
• Programm auswählen.
• Wasch- und Pfl egemittel dosieren.
• Programm starten.

B C D E

- Gerät einschalten

Sie können die einzelnen Funktionen durch Drücken der entsprechenden Textfelder einschalten.

- Tür öffnen

Die Tür durch Drücken der entsprechenden Taste (E) öffnen.

- Wäsche einfüllen

Beachten Sie die Symbole auf den Etiketten der Wäschestücke (s. Tabelle).

hauptliste 12:06 hauptprogramme spezialprogramme eigenprogramme wizzard

Betrieb der Waschmaschine

hauptprogramme 12:07 weiß bunt pflegeleicht feinwäsche ZURÜCK

- Tür schließen

Schließen Sie die Gerätetür, indem Sie diese in Richtung Gerät drücken, bis sie einschnappt. Passen Sie dabei auf, daß kein Wäschestück eingeklemmt wird.

Wäsche lockern und in die Trommel hineinlegen.

Wir empfehlen Ihnen, größere und kleinere Wäschestücke immer gleichzeitig zu waschen. Beachten Sie dabei die vorgeschriebene Maximalfüllung für die einzelnen Waschprogramme.

Knöpfen Sie alle Knöpfe zu, schließen Sie alle Reißverschlüsse und stülpen Sie die Taschen nach außen.

⚠️ Sehr empfindliche Wäsche in einen Textilsack geben.

⚠️ Wir empfehlen Ihnen, größere und kleinere Wäschestücke immer gleichzeitig zu waschen.

- Waschprogramm auswählen

Nach dem Einschalten des Geräts und dem Begrüßunsmenü erscheint auf der Anzeige das Grundverzeichnis. Im Folgenden werden Waschprogramme beschrieben, die Sie auswählen können.

Wählen Sie durch Berühren des Textfeldes eines der Menüs aus.

- Auswahl der Hauptprogramme

(，，，，，，)

Wählen Sie ein Hauptprogramm hinsichtlich der Wäsche, die Sie waschen möchten aus. Diese sind zum Waschen von normal beschmutzter Wäsche bestimmt.

Baumwolle: weiß/bunt

Normal verschmutzte Baumwoll- und Leinenbettwäsche, Unterwäsche, Tischtücher, Handtücher, Oberbekleidung, u.ä.

Für stark verschmutzte Wäsche können Sie das

Intensivprogramm oder ein Waschprogramm mit Vorwäsche, bei Flecken ein Programm mit Einweichen, auswählen.

Pfl egeleicht (Synthetik)

Normal beschmutzte Hemden, Blusen und andere Bekleidung aus Polyester, Polyamid oder Mischungen dieser Fasern mit Baumwolle.

Feinwäsche

Programm für Feinwäsche (Kleider, Röcke, Blusen,...) und Vorhänge.

Wolle

Besonders schonendes Waschprogramm zum Waschen

weiß 45 L - 120min 60 °C 1600: 42 % zusätzl. einstellungs ZURÜCK startzeitvorwahl START

zusätzl. einstellungen kurzprogramm intensivprogramm bügelleicht zURÜCK zusätzliches spülen 12:14 OK

von Wollbekleidung, die mit dem Waschmaschinensymbol gekennzeichnet ist.

Handwäsche

Sehr schonendes Waschprogramm, welches mit einem kurzen Schleuderprogramm beendet wird (max. 400 U/Min). Geeignet zum Waschen von Wäschestücken aus Leinen, Seide, Wolle oder Viskose, die das Handwäschesymbol tragen.

Nach Auswahl der Wäscheart erscheint auf der Anzeige das Waschprogramm mit der empfohlenen optimalen Waschtemperatur und der max. Schleuderdrehzahl. Neben dem Namen des Programms wird der Wasserverbrauch und die Dauer des Waschprogramms in Minuten angezeigt. Wenn Sie die angezeigten Einstellungen nicht ändern oder zusätzliche Einstellungen wählen möchten, können Sie das Waschprogramm durch Berühren des Textfeldes START starten.

°C Temperaturabsenkung

Durch Berühren des Textfeldes Temperatur öffnet sich das Menü für die Temperaturauswahl. Im Menü werden nur Temperaturen angezeigt, die das Wschprogramm zuläßt. Durch Berühren des entsprechenden Textfeldes können Sie die gewünschte Temperatur einstellen.

Schleuderdrehzahl / Pumpe Stopp

Durch Berühren des Textfeldes mit der Anzeige der Schleuderdrehzahl öffnet sich das Menü für die Auswahl der Schleuderdrehzahl.

Es werden nur Schleuderdrehzahlen angezeigt, die das Programm zuläßt. Bei der Einstellung „0“ werden alle Schleuderprogramme abgeschaltet. Die letzte Auswahl ist Pumpe Stopp. Das bedeutet, daß die Wäsche im letzten Spülwasser bleibt und Sie über die Beendigung des Waschprogramms selbst entscheiden. Schalten Sie die Funktion Pumpe Stopp ein, wenn Sie die Wäsche nicht sofort nach Beendigung des Waschgangs aus der Maschine herausnehmen können, damit ein übermäßiges Knittern der Wäsche verhindert wird.

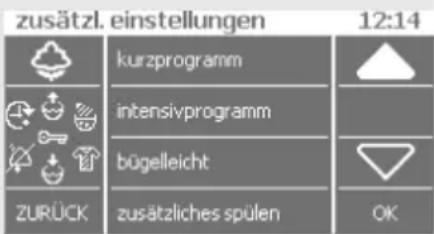

- Auswahl der zusätzliche Einstellungen

Zusätzliche Einstellungen werden durch Berühren des entsprechenden Textfeldes ausgewählt. Bei mehreren Auswahlmöglichkeiten erscheint ein zusätzliches Menü für die gewählte Funktion. Das Häckchen neben dem Text zeigt die Bestätigung der

Auswahl an, gleichzeitig erscheint auf der linken Seite der Anzeige das Symbol, welches die gewählte Funktion bestätigt. Die Auswahl der Zusätzliche einstellungen hängt vom eingestellten Waschprogramm ab. Es werden immer nur Menüs mit Funktionen angezeigt, die für ein bestimmtes Programm ausgewählt werden können. Einige Funktionen schließen einander aus und können nicht gleichzeitig eingestellt werden (siehe Tabelle der Waschprogramme/Zusätzliche Einstellungen). Nach Abschalten des Waschautomaten werden die Zusatzfunktionen auf die Grundwerte zurückgesetzt, außer der Einstellung des Signaltons und der Kindersicherung.

© Kurzprogramm

• zum Waschen leicht verschmutzter Wäsche oder kleinerer Wäschemengen geeignet,
• verkürzt die Wasch- und Spülzeit,
• senkt den Wasserverbrauch.

Intensivprogramm

• Zum Waschen stark verschmutzter Wäsche.
• Das Waschprogramm wird verlängert.

Leichtbügeln (Bügelleicht)

Mit schonenden Schaukelbewegungen und Endschleudern wird übermäßiges Knittern der Wäsche vermieden.

zusätzliches spülen 12:09 ZURÜCK 0 1 2 OK

⚠️ Beachten Sie die vorgeschriebene Füllmenge.

Zusätzliches Spülen

Für alle, die gegen Waschmittel empfindlich sind. Sie können einen oder zwei zusätzliche Spülgänge wählen.

Sensor für den Verschmutzungsgrad des Wassers

Das Gerät regelt die Anzahl der Spülgänge selbst, anhand des mit dem Sensor gemessenen Verschmutzungsgrades des Wassers.

Mehr Wasser

Zum Waschen stark verschmutzter Wäsche.

Sie können die Wassermenge in zwei Stufen erhöhen.

Vorwäsche

Zum Waschen stark verschmutzter Wäsche, besonders mit starker Oberfl ächenverschmutzung, die mit der Funktion Einweichen beseitigt wird.

einweichen 12:10 01h ZURÜCK OK

Einweichen

Zum Entfernen hartnäckiger Flecken. Die Dauer des Programms „Einweichen“ können Sie zwischen 1 und 6 Stunden einstellen. Nach Ablauf der eingestellten Zeit startet das gewählte Waschprogramm automatisch, ohne Abpumpen des Wassers.

signalton 12:10 ZURÜCK 0 1 2 OK

Signalton

Bei jeder Berührung der Anzeige ertönt ein Signalton, welcher den Anfang und das Ende des Waschprogramms sowie Störungen signalisiert. Ab Werk ist die niedrigere Lautstärke des Signaltons eingestellt (1). Sie können den Signalton abschalten oder eine höhere Lautstärke wählen.

Beim Abschalten des Signaltons wird auf der Anzeige das entsprechende Symbol 🔒 angezeigt.

zus. einstellungen 12:10 signalton kindersicherung ZURÜCK OK

Kindersicherung

Sie können den Betrieb der Waschmaschine vor unvorhergesehenen Programm- und Funktonsänderungen während des Betriebs schützen.

Die Kindersicherung schaltet sich nach dem Programmstart ein. Das Gerät weist bei Berührung der Anzeige darauf hin, daß die Kindersicherung aktiviert ist.

Sie können die Kindersicherung vorübergehend oder dauerhaft abschalten.

Vorübergehende Abschaltung der Kindersicherung (während des Betriebs):

Drücken Sie ca. 4 Sekunden lang das Schlüsselsymbol. Die Kindersicherung schaltet sich vorübergehend ab und Sie können das Waschprogramm abbrechen.

Die Kindersicherung kann durch Drücken des Textfeldes START erneut aktiviert werden. Wenn Sie innerhalb von 15 Sekunden keine Änderung vornehmen, schaltet sich die Kindersicherung automatisch ein.

Dauerhafte Abschaltung der Kindersicherung (nach Beendigung des Waschprogramms):

Wenn Sie das Schlüsselsymbol ca. 4 Sekunden lang gedrückt halten, wird die Kindersicherung dauerhaft abgeschaltet.

Wenn Sie die Waschmaschine abschalten, ohne dabei die Kindersicherung deaktiviert zu haben, ist die Kindersicherung beim nächsten Einschalten des Geräts wieder aktiv.

Sie können kein neues Programm auswählen, bevor Sie die Kindersicherung nicht deaktivieren.

Die Kindersicherung bleibt auch nach einem Stromausfall aktiv.

startzeitvorwahl 12:11 start in 00h 00min waschen ende um 13:50 ZURÜCK OK

Alle zusätzliche Einstellungen, außer des Signaltons, der Kindersicherung und des Sensors, werden nach Beendigung des Programms gelöscht, bzw. auf die Anfangswerte gesetzt.

Startzeitvorwahl

Sie können die Startzeitvorwahl mit Kursorpfeilen einstellen. Sie können eine Einschaltverzögerung bis zu 24 Stunden einstellen und zwar bei den ersten zwei Stunden in Schritten zu 30 Minuten und ab 2 Stunden in Schritten zu 1 Stunde. Gleichzeitig wird mit der Änderung der Startzeitvorwahl hinsichtlich des ausgewählten Waschprogramms auch das voraussichtliche Ende des Waschvorgangs angezeigt. Bestätigen Sie die eingestellte Zeitvorwahl.

Überprüfen Sie vor der Einstellung der Startzeitvorwahl, ob auf der Anzeige die aktuelle Uhrzeit eingestellt ist, im Gegenfall stellen Sie zuerst die Uhrzeit ein (siehe Kapitel Besonderheiten).

Nach dem START beginnt die Abzählung der verbliebenen Zeit bis zum Start des Waschprogramms. Auf der Anzeige wird abwechselnd die verbliebene Zeit bis zum Beginn des Waschvorgangs und das voraussichtliche Ende des Waschvorgangs angezeigt.

Sie können die Startzeitvorwahl durch Berühren des Textfeldes STOP abbrechen. Darauf öffnet sich das Menü mit dem gewählten Waschprogramm ohne Startzeitvorwahl. Durch Drücken auf START können Sie das Programm sofort starten oder die Einstellung der Startzeitvorwahl ändern.

Während die Funktion Startzeitvorwahl aktiviert ist, können Sie die Gerätetür öffnen, falls sich im Gerät kein Wasser befindet. Wenn die Kindersicherung aktiviert ist, müssen Sie diese vorher abschalten.

weiß 45L - 120min

füllmenge ZURÜCK START

Füllmenge

Bevor Sie das Waschmittel dosieren und das Waschprogramm starten, können Sie überprüfen, wieviel Wäsche Sie hinsichtlich des Waschprogramms in die Trommel gelegt haben.

⚠ Damit Ihre Waschmaschine die Füllmenge anzeigen kann, muß sie vor dem Befüllen eingeschaltet sein.

Wenn Sie in die Waschmaschine weniger als 1 kg Wäsche hineingelegt haben, kann es vorkommen, daß die Waschmaschine die Füllung nicht anzeigt und in diesem Fall die Kleinstmenge des Waschmittels vorschlägt (25 %).

füllmenge max. füllung: 7 kg dosieren des waschmittels: 25% 06:18 OK

hauptliste 12:13 hauptprogramme spezialprogramme eigenprogramme wizzard

spezialprogramme 12:13 mix jogging spülen ZURÜCK weichspülen

Nach Berühren des Textfeldes Füllmenge erscheint auf der Anzeige die Menge der hineingelegten Wäsche hinsichtlich der vorgeschriebenen Füllung, sowie die empfohlene Menge des Waschmittels.

Nach Bestätigung der Eingabe zum vorigen Menü zurückgehen, um das Waschprogramm zu starten.

- Auswahl der Spezialprogramme

Sie können Spezialprogramme genauso auswählen wie Grundprogramme.

MIX Mix

Spezialprogramm zum Waschen normal verschmutzter Buntwäsche aus verschiedenen beständigen Geweben.

Jogging

Programm zum schnellen Waschen wenig verschmutzter Sportbekleidung aus Baumwolle oder synthetischen Geweben.

Spülen

Selbständiges Spülprogramm mit Zwischenschleudern bei 800 U/Min. und Endschleudern bei max. 1600 U/Min. Sie können dieses Programm zum Spülen handgewaschener Feinwäsche verwenden. Sie können die gewünschte Schleuderdrehzahl einstellen.

Weichspülen

Das Programm ist zum Weichspülen, Stärken oder Impregnieren gewaschener Wäsche bestimmt. Es endet mit Intensivschleudern bei max. 1600 U/Min.

Sie können die gewünschte Schleuderdrehzahl einstellen.

Intensivschleudern

Schleudern für pfl egeleichte Wäsche mit Möglichkeit der Wahl der Schleuderdrehzahl.

© Sanftschleudern

Schleudern empfi ndlicher Wäsche mit max. 1.000 U/Min. Sie können die Schleuderdrehzahl senken.

Wasser pumpen

Verwenden Sie dieses Programm, wenn Sie das Waschprogramm abgebrochen haben oder die Funktion Pumpe Stopp aktiviert haben und nur das Wasser aus der Maschine abpumpen möchten, ohne die Wäsche zu schleudern.

Starten der Waschmaschine

waschen 12:12 ende in 02h 00min 1600 60 °C STOP

- Dosieren von Wasch- und Pfl egemitteln

(siehe Tipps zum Waschen und Energiesparen)

• Kammer für Vorwäsche 😊
• Kammer für Hauptwäsche und Einweichen
• Kammer für Pfl egemittel

Wenn Sie das Waschprogramm mit Vorwäsche nicht verwenden, können Sie das Waschmittel mittels Waschmitteldosierer direkt in die Trommel dosieren.

Dosieren Sie den Weichspüler in die Kammer nur bis zur markierten Höhe.

Passen Sie auf, daß der Dosierbehälter beim Öffnen/Schließen der Gerätetür geschlossen ist.

Durch Betätigung des Textfeldes START das gewählte Waschprogramm bestätigen und starten. Wenn Sie die Startzeitvorwahl eingestellt haben, startet das Programm nach Ablauf der eingestellten Zeit. Ein Signalton weist auf den Programmstart hin.

Auf der Anzeige werden die Phasen des Waschprogramms angezeigt.

Auf der rechten Seite der Anzeige werden die gewählten Funktionen Schleuderdrehzahl oder Pumpe Stopp ⚙️ und die eingestellte Waschtemperatur angezeigt. Wenn das Programm Kaltwäsche gewählt wurde, wird das entsprechende Symbol angezeigt ⚙️.

Wenn Sie die Funktion Pumpe Stopp gewählt haben, hält das Waschprogramm beim letzten Spülvorgang an. Ein Signalton ertönt und auf der Anzeige mit der Aufschrift Pumpe Stopp wird die max. Schleuderdrehzahl für das gewählte Waschprogramm angezeigt.

Zum Beenden des Waschprogramms stehen Ihnen verschiedene Möglichkeiten zur Verfügung:

- durch Berühren des Textfeldes START können Sie das Programm mit der angezeigten Schleuderdrehzahl fortsetzen.

- Sie können die Schleuderdrehzahl reduzieren, indem Sie sich durch Berühren des Textfeldes in das Menü Schleuderdrehzahl bewegen (siehe Kapitel Auswahl der Zusatzfunktionen), die Schleuderdrehzahl auswählen und durch Berühren des Textfeldes START das Programm fortsetzen,

- Durch Berühren des Textfeldes STOP wird das Programm abgebrochen.

Auf der Anzeige erscheint das Auswahlmenü für die

Sonderprogramme:

- Sie können die Schleuderdrehzahl auch während des Waschvorgangs ändern (siehe Kapitel Unterbrechungen). Wählen Sie eine der angebotenen Möglichkeiten und starten Sie das Waschprogramm durch Berühren des Textfeldes START.

- Beenden des Waschprogramms

Durch einen Signalton und den Text auf der Anzeige werden Sie auf das Ende des Waschprogramms aufmerksam gemacht. Die Anzeigenbeleuchtung schaltet sich 5 Minuten nach Beendigung des Waschprogramms aus.

Wenn Sie nach dem Entleeren der Waschmaschine ein neues Waschprogramm einschalten möchten, können Sie sich durch Berühren des Textferldes Grundverzeichnis in das Auswahlmenü der Waschprogramme bewegen.

Wenn Sie den Waschvorgang nicht fortsetzen möchten:

• schalten Sie die Waschmaschine durch Betätigung des EIN/AUS-Schalters ab,
• lassen Sie die Gerätetür einen Spalt breit offen, damit das Geräteinnere trocknen kann.

Unterbrechen Sie die Stromzufuhr, indem Sie den Stecker des Anschlußkabels aus der Steckdose ziehen.

Wenn Sie nach dem Einschalten des Geräts kein Programm aufrufen bzw. nichts machen, schaltet sich das Gerät wegen der Energiesparfunktion nach 5 Minuten ab.

Wenn Sie nach der Beendigung des Programms nichts machen (z.B. die Gerätetür nicht öffnen), schaltet sich das Gerät nach 5 Minuten ab. Wenn Sie die Wäsche aus dem Gerät herausnehmen möchten, müssen Sie dieses wieder einschalten.

Eigene Programme Eigene

hauptliste 12:14 hauptprogramme spezialprogramme eigenprogramme wizzard eigene programme programm hinzufügen programm hinzufügen programm hinzufügen programm hinzufügen ZURÜCK

Programmatermöglicht Ihnen vier Programme selbst zusammenzustellen und zu speichern.

Im Grundverzeichnis die Option Eigene Programme auswählen.

- Programm hinzufügen

Das Gerät bietet Ihnen die Möglichkeit, Programme, die Sie sehr oft verwenden, nach Ihren eigenen Wünschen zusammenzustellen und zu speichern.

Wählen Sie im Menü Meine Programme ein Waschprogramm hinsichtlich der Wäscheart aus. Nach Erscheinen des Programms auf der Anzeige können Sie die Temperatur und

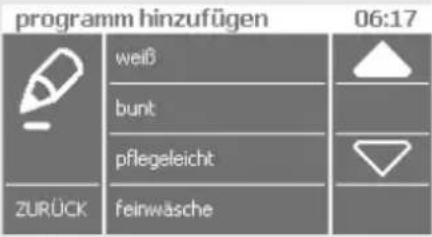

programm hinzufügen 06:17 weiß bunt pflegeleicht zURÜCK feinwäsche

auswahl name 06:18 8 9 a ä b ZURÜCK weiß SPEICH

weiß 49 L 06:18 60 °C 1600: 44 % zusätzeln einstellungen ZURÜCK OK

die Schleuderdrehzahl einstellen und Zusatzfunktionen auswählen (siehe Kapitel Grundprogramme / Zusatzeinstellungen).

Nach Betätigung der Taste SPEICHERN erscheint der Name des Programms, welcher den selben Namen trägt, wie das gewählte Grundprogramm. Sie können den Namen des Programms ändern, indem Sie sich mit den Pfeilen auf der rechten Seite zwischen den Buchstaben bewegen. Den Buchstaben im Kästchen durch Drücken des Feldes, in welchem sich die Buchstaben befin den, auswählen. Der Name des Programms erscheint auf dem unteren mittleren Kästchen (max. 10 Buchstaben). Durch Berühren dieses Feldes werden die Buchstaben gelöscht.

- Auswahl des eigenen Programms

Wählen Sie im Menü Meine Programme das gewünschte Programm aus. Auf der Anzeige erscheint das Menü mit allen gespeicherten Einstellungen. Sie können das Programm durch Berühren des Textfeldes START starten oder die Einstellungen ändern bzw. die Startzeitvorwahl einschalten. Wenn Sie das Programm geändert haben, erscheint der Hinweis. Wenn Sie die Änderungen nicht speichern möchten, wählen Sie NEIN. In dem Fall wird nur dieses Programm mit den vorgenommenen Änderungen ausgeführt. Bei der Wahl JA wird Ihnen noch die Möglichkeit der Änderung des Programmnamens angeboten (siehe Auswahl des Programmnamens). Wenn Sie den Programmnamen nicht ändern wollen, drücken Sie SPEICHERN und das Programm wird unter dem bestehenden Namen gespeichert. Starten Sie das Waschprogramm durch Berühren des Textfeldes START.

- Löschen des eigenen Programms

Die Möglichkeit Programm löschen erscheint erst, wenn Sie mindestens ein eigenes Programm gespeichert haben.

Nach Berühren des Textfeldes Programm löschen erscheint das Verzeichnis der gespeicherten eigenen Programme.

Wählen Sie das Programm, das Sie löschen möchten. Das gespeicherte Programm wird angezeigt. Nach Bestätigung wird das Programm dauerhaft gelöscht.

Waschzauberer (Wizard)W

Laschzaußereras(Wizand)etet Ihnen die Möglichkeit, das optimal

hauptliste 12:15 hauptprogramme spezialprogramme eigenprogramme wizzard

Waschprogramm mittels Sensoren selbst auszuwählen. Sie müssen nur die Art der Wäsche, die Sie waschen möchten, sowie den Verschmutzungsgrad eingeben.

Sie können unter folgenden Wäschearten auswählen: Weiß, Bunt, pfl egeleicht, Feinwäsche, Wolle, Handwäsche, Jogging und Mix.

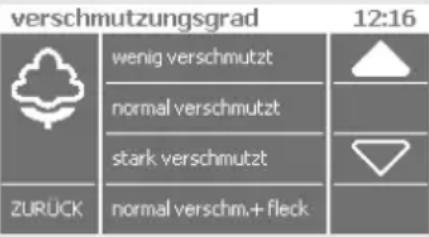

verschmutzungsgrad 12:16 wenig verschmutzt normal verschmutzt stark verschmutzt ZURÜCK normal verschm.+ fleck

Nach der Auswahl der Wäscheart erscheint ein Menü, in welchem Sie den Verschmutzungsgrad der Wäsche auswählen können.

Das Gerät wird anhand der eingegebenen Einstellungen das Waschprogramm selbst ermitteln und auf der Anzeige darstellen.

Sie können die Temperatur und die Schleuderdrehzahl nach Ihrem eigenen Ermessen senken (wie bei den Grundprogrammen).

Sehen Sie sich vor dem Dosieren des Waschmittels das Menü Waschmaschine füllen an.

Unterbrechungen Unterbrechungprogrammunterbrechung durch den Benutzer

Wenn die Kindersicherung aktiviert ist, müssen Sie diese zuerst abschalten (siehe Zusätzliche Einstellungen).

Sie können das Waschprogramm während des Betriebs jederzeit durch Berühren des Textfeldes STOP unterbrechen.

Auf der Anzeige erscheint das Wort Waschvorgang abgebrochen.

Sie können die Tür der Waschmaschine nur öffnen, wenn der Wasserstand in der Waschmaschine genügend niedrig ist, im Gegenfall müssen Sie das Wasser zuerst aus der Maschine abpumpen.

Nach erneutem Start wird das Waschprogramm an der Stelle fortgesetzt, an der es unterbrochen wurde.

Wenn Sie das Programm nicht fortsetzen möchten, drücken Sie das Textfeld STOP und wählen Sie eine der angebotenen Möglichkeiten zur Beendigung des Programms aus.

Wenn Sie das Programm nicht fortsetzen möchten, drücken Sie das Textfeld STOPP und wählen Sie eine der angebotenen Möglichkeiten zur Beendigung des Programms.

Bei Berühren des Textes Schleuderdrehzahl wird das Menü zur Wahl der Schleuderdrehzahl geöffnet. Drücken Sie nach getroffener Wahl das Textfeld START.

Sie können das Programm auch auf eine der nachfolgenen Phasen des unterbrochenenen Waschprogramms vorrücken. Die Waschmaschine bietet Ihnen verschiedene

Auswahlmöglichkeiten hinsichtlich der Phase, in welcher das Programm unterbrochen wurde. Wenn Sie das Menü Programmauswahl wählen, werden verschiedene Sonderprogramme angezeigt. Drücken Sie nach getroffener Wahl das Textfeld START. Wenn Sie den Befehl Programmende wählen, kehren Sie in das Grundverzeichnis zurück, wo Sie erneut alle Einstellungen auswählen können.

- Stromausfall

Bei Stromausfall wird das Programm unterbrochen, bei erneuter Stromversorgung wird es jedoch automatisch dort fortgesetzt, wo es unterbrochen wurde.

Wenn sich bei Stromausfall Wasser in der Waschmaschine befi ndet, die Tür nicht aufmachen, bevor Sie das Wasser nicht aus der Maschine gepumpt haben.

Sie können die Tür der Waschmaschine nur öffnen, wenn der Wasserstand in der Waschmaschine genügend niedrig ist, im Gegenfall müssen Sie das Wasser zuerst aus der Maschine abpumpen (verwenden Sie dazu das Zusatzprogramm Wasser Pumpen bzw. Schleudern).

Bei welchen die Tür mit der Taste E geöffnet wird, können Sie die Tür bei Stromausfall mit einem Hebel, der sich in der Nähe des Filters befi ndet, aufmachen (Abb.).

- Störungen

Das Programm wird unterbrochen, wenn es zu einer größeren Störung oder Fehler im Betrieb kommt. Der Text auf der Anzeige und ein Signalton weisen auf einen Fehler bzw. Betriebsstörung hin (siehe Kapitel Störungen).

Besonderheiten Besonderheiten Menü Werkzeuge können Sie die Uhrzeit einstellen oder nach Wunsch einige Einstellungen der Anzeige ändern.

werkzeuge sprache anzeige uhreinstellung zURÜCK sensorkalibration 06:15

- Einstellung der Uhr

Sie müssen die Uhr beim ersten Einschalten einstellen und jedes Mal, wenn die Waschmaschine länger als eine Woche vom elektrischen Versorgungsnetz getrennt war.

Wählen Sie im Grundverzeichnis das Menü Werkzeuge/Einstellung der uhr aus.

Ändern Sie die Einstellung der Uhr mit den Kursorpfeilen. Bestätigen Sie die ausgewählten Ziffern und die Umschaltung zwischen der Stunden- und Minuteneinstellung auf dem Feld, auf welchem die Uhrzeit angezeigt wird. Speichern Sie die Neueinstellungen durch Berühren des Feldes OK (BESTÄTIGUNG) ab.

einstellung uhr 12:16 ZURÜCK 12:17 OK

schnellzugang 06:17 einschalten ausschalten ZURÜCK

Die Uhrzeit wird in der oberen rechten Ecke angezeigt.

- Anzeige

Wählen Sie im Grundverzeichnis das Menü Werkzeuge/Anzeige. Sie können eine der verschiedenen Optionen auswählen:

- KONTRAST: Ändern Sie die Kontrasteinstellung mit den Kursorpfeilen. Die Werte werden auf dem Balken angezeigt. Speichern Sie die Kontrasteinstellung durch Berühren des Textfeldes OK (BESTÄTIGUNG) ab.

- BELEUCHTUNGSSTÄRKE: Sie können die Beleuchtungsstärke der Anzeige in 3 Stufen einstellen. Ab Werk ist der mittlere Wert eingestellt. Auswahl bestätigen. Bei der Dauer der Anzeigenbeleuchtung können Sie „ständig“ oder „automatisch“ auswählen. Bei der Einstellung „ständig“ ist die Anzeige während der ganzen Betriebsdauer beleuchtet, bei der Einstellung „automatisch“ schaltet sich die Beleuchtung nach 5 Minuten aus, wenn Sie keine Funktion auswählen. Werksmäßig ist die automatische Anzeigenbeleuchtung eingestellt.

- BEGRÜSSUNG: Bei der Grundeinstellung ist das Begrüßungsmenü eingeschaltet. Sie können das Begrüßungsmenü nach Belieben abschalten.

- SCHNELLZUGANG: Die Aktivierung des Menüs ermöglicht Ihnen einen schnellen Zugang zum Menü Meine Programme, welches sofort erscheint, wenn die Waschmaschine eingeschaltet wird.

- Trommelbeleuchtung

Die Trommelbeleuchtung leuchtet immer, wenn die Tür der Waschmaschine geöffnet wird. Wenn die Tür länger als 5 Minuten geöffnet ist, ohne daß Einstellungen geändert werden, geht die Trommelbeleuchtung aus.

Leuchte für Trommelbeleuchtung muss der Servicefachmann wechseln!

Tipps zum Waschen und Energiesparen

Einige nützliche Tipps zum Energiesparen und Angaben über den Energieverbrauch und Textilsymbole, können Sie auf der Anzeige ablesen, wenn Sie im Grundverzeichnis das Menü Nützliche Tipps öffnen.

• Sortieren Sie die Wäsche vor dem Waschen hinsichtlich der Wäscheart, des Verschmutzungsgrades und der Farbbeständigkeit.
• Berücksichtigen Sie bei der Wahl des Waschprogramms die Symbole auf den Etiketten der Wäschestücke (siehe Tabelle Pflege auf der letzten Seite).
• Waschen Sie neue bunte Textilien beim ersten Mal getrennt von anderen Wäschestücken.
• Waschen Sie stark verschmutzte Wäsche in kleineren Mengen oder dosieren Sie mehr Waschmittel.
• Behandeln Sie hartnäckige Flecken vor dem Waschen mit einem Fleckenentfernungsmittel, dadurch sparen Sie Energie.
• Bei wenig verschmutzter Wäsche empfehlen wir die Auswahl des Kurzprogramms mit Temperaturabsenkung, da Sie dadurch bis zu 50 % Energie sparen können.
• Wir raten Ihnen ab, sehr kleine Mengen Wäsche zu waschen, um Energie zu sparen und einen besseren Betrieb der Waschmaschine zu gewährleisten.
• Die zulässigen Höchstmengen der trockenen Wäsche sind in der Tabelle Verbrauchswerte auf der letzten Seite der Gebrauchsanweisung angegeben.
• Vor dem Waschen alle Taschen ausleeren, Reißverschlüsse schließen und Metallklammern entfernen, welche das Abflußrohr verstopfen oder das Geräteinnere beschädigen könnten.
• Lockern Sie die Wäsche, bevor Sie diese in die Trommel legen.
• Verwenden Sie nur waschmaschinengeeignete Waschmittel.
• Dosieren Sie Waschpulver oder flüssige Waschmittel gemäß den Anweisungen des Herstellers.
• Bei einer Wasserhärte über 14°dH ist die Verwendung von Wasserenthärtungsmitteln notwendig. Eine Beschädigung des Heizelements, die Folge von unsachgemäßem Gebrauch von Wasserenthärtungsmitteln ist, ist nicht Gegenstand der Garantie.
• Wir raten vom Gebrauch von Bleichmitteln ab, da diese den Heizstab beschädigen können.

Wasserhärte	Härtegrade
	°dH (°N) m mol/l °fH(°F) p.p.m.
1 - weich < 8,4 < 1,5 < 15 < 150
2 - mittel 8,4 - 14	1,5 - 2,5 15	- 25 150 - 250
3 - hart	> 14 > 2	,5 > 25 > 250

Dosieren Sie das Waschmittel bei sehr hartem Wasser gemäß der Tabelle für den Härtegrad 1 und mit der geeigneten Menge Wasserenthärter (die Gebrauchsanweisung des Herstellers beachten).

• Sie können das Waschmittel beim Waschprogramm ohne Vorwäsche mit dem Waschmitteldosierer direkt in die Trommel dosieren.
• Bei Verwendung dickflüssiger Pflegemittel empfehlen wir, diese mit Wasser zu verdünnen, damit es nicht zur Verstopfung der Abfl ußöffnung des Dosierbehälters kommt.
• Der Waschmaschine ist eine Kammer-Trennwand beigelegt, damit Sie in der mittleren Kammer auch fl üssige Waschmittel verwenden können. Bei pulverförmigen Waschmitteln ist die Trennwand angehoben, bei fl üssigen Waschmitteln wird sie gesenkt.
• Flüssige Waschmittel sind nur für Programme ohne Vorwaschgang bestimmt.
• Dosieren Sie bei Modellen, die über eine Startzeitvorwahl verfügen, das flüssige Waschmittel mit dem beigelegten Dosierbehälter direkt in die Trommel.
• Waschen Sie besonders empfindliche Feinwäsche (Damenstrümpfe, feine Unterwäsche, u.ä.) in einem Textilsack.
• Bei höherer Schleuderdrehzahl bleibt in der Wäsche weniger Feuchtigkeit, deswegen wird die Wäsche im Wäschetrockner sparsamer und schneller getrocknet.

Kein klumpiges Waschmittel in die Einspülkammer geben, da es zur Rohrverstopfung in die Waschmaschine kommen kann.

Reinigung und Pfl ege

Trennen Sie die Waschmaschine vor dem Reinigen unbedingt vom elektrischen Versorgungsnetz.

• Reinigen Sie die Anzeige mit einem weichen, in Wasser getränkten Baumwolltuch. Das Reinigen mit spitzen Gegenständen führt zur Beschädigung.
• Reinigen Sie das Gehäuse der Waschmaschine mit einem weichen Tuch und einem milden Reinigungsmittel.
• Wenn in der Trommel und an der Türdichtung Fettfl usen auftauchen, reinigen Sie die Waschmaschine mit einem Waschgang bei 60°C ohne Wäsche und mit der Hälfte des Waschmittels.
• Wenn Sie die Wäsche öfters bei niedrigen Temperaturen mit flüssigen Waschmitteln waschen, können sich in der Waschmaschine Keime entwicklen, die einen unangenehmen Geruch verursachen.

Um diese Erscheinung zu vermeiden, empfehlen wir Ihnen, mindestens einmal im Monat das Baumwollprogramm (Kochwäsche) 95° C ohne Wäsche mit Waschpulver laufen zu lassen.

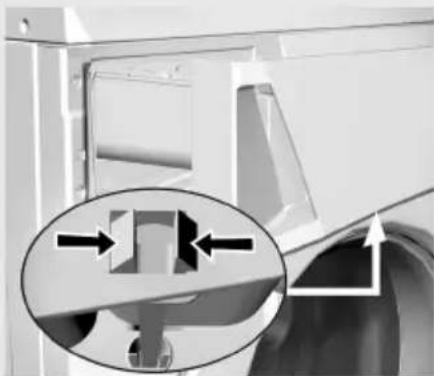

- Reinigen Sie nach Bedarf auch den Dosierbehälter. Den Dosierbehälter durch Drücken der Taste (D) öffnen. Das Dosiergefäß ganz herausnehmen, indem Sie die Schnapper der Leiste zusammendrücken und das Dosiergefäß herausziehen.

Zum erneuten Einsetzen des Dosierbehälter die Taste (D) drücken, damit die Leiste zurückgesetzt wird. Den Dosierbehälter einsetzen und diesen in das Gehäuse drücken, damit die Leiste wieder einschnappt.

- Nach Bedarf Stiftdeckel unter fließendem Wasser reinigen.

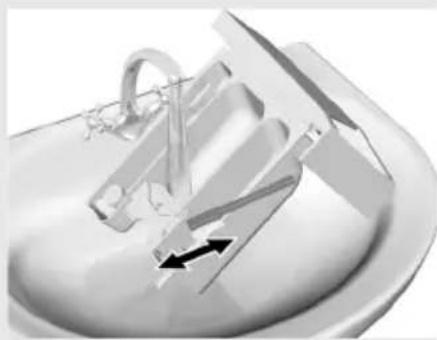

- Reinigen Sie den Dosierbehälter mit einer Bürste unter fließendem Wasser und trocknen Sie ihn danach ab. Entfernen Sie gleichzeitig eventuelle Reste von Waschmitteln vom Geräteboden.

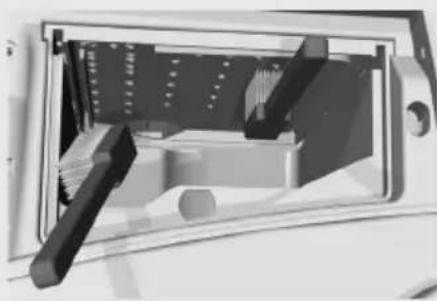

- Reinigen Sie den gesamten Spülbereich der Waschmaschine, insbesondere die Düsen an der oberen Seite der Spülkammer, mit einer Bürste.

- Reinigen Sie das Filtersieb im Zuleitungsrohr mehrmals unter fließendem Wasser.

- Wischen Sie nach jedem Waschgang die Gummi-Türdichtung ab, damit wird ihre Lebensdauer verlängert.

- Öffnen Sie die Filterabdeckung mit einem Werkzeug (Schraubenzieher o.ä.).

- Der Filter muß von Zeit zu Zeit gereinigt werrden, besonders nach dem Waschen von stark haariger oder alter Wäschestücke. Pumpen Sie vor dem Reinigen zuerst das Wasser durch das Ableitungsrohr aus der Waschmaschine.

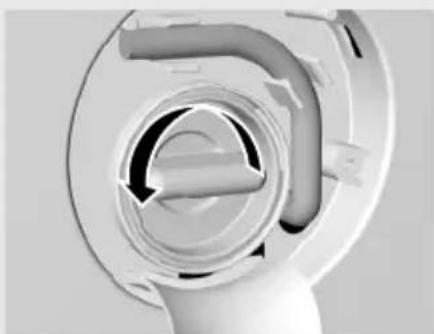

- Drehen Sie den Filter gegen den Uhrzeigersinn, ziehen Sie ihn heraus und reinigen Sie ihn unter fließendem Wasser.

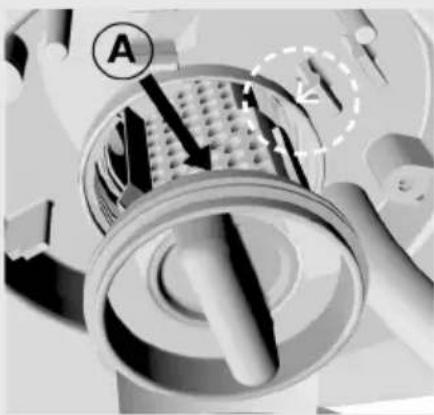

- Setzen Sie den Filter wieder ein, so wie auf der Abbildung dargestellt (Pfeil und Dorn) und schrauben Sie ihn im Uhrezeigersinn ein. Zum guten Abdichten muß die Oberfl äche der Dichtung (A) sauber sein.

Störungen

Wenn das Gerät Unregelmäßigkeiten registriert, meldet es eine Störung. Ein Signalton ertönt und auf der Anzeige erscheint das Wort fehler. Eine Nummer kennzeichnet die Art der Störung.

Einige Störungen können Sie selbst beheben (siehe Tabelle Störungen), nach Betätigung der START-TASTE wird das Programm fortgesetzt.

Notieren Sie bei anderen Störungen die Fehlernummer, schalten Sie die Waschmaschine ab und rufen Sie den nächstgelegenen Kundendienst an.

Das Gerät meldet den Fehler sofort, nachdem es ihn registriert hat und stoppt das Programm, außer wenn eine Störung der Heizung vorliegt, bei welcher die Waschmaschine das Waschprogramm beendet, ohne dabei das Wasser zu erwärmen (Fehler 1).

Wegen Störungen aus der Umgebung (z.B. elektrische Installationen), kann es zu verschiedenen Fehlermeldungen kommen. In diesem Falle:

- das Gerät abschalten und ein paar Sekunden abwarten, - das Gerät einschalten und das Waschprogramm wiederholen.

Falls sich der Fehler wiederholt, den Kundendienst anrufen.

Wenn das Gerät eine Störung F4, F5 oder F9 meldet, warten Sie 2 Min., bevor Sie die Tür der Waschmaschine öffnen.

Die Garantie schließt Fehler, welche Folge von Störungen aus der Umgebung sind (Blitzschlag, mangelhafte Elektroinstallation, Naturkatastrophen) nicht ein.

Störung Ursache Was	tun?
Das Gerät funktioniert nicht.Die Anzeige ist nicht beleuchtet.	Das Gerät steht nicht unter Spannung.	Überprüfen Sie, ob:der Stecker in die Steckdose eingesteckt ist,in der Steckdose Spannung vorhanden ist,die Sicherung funktioniert.
Wasser läuft aus der Waschmaschine aus.	Der Filter ist nicht festgeschraubt.Das Zuleitungsrohr ist nicht richtig auf die Maschine oder den Wasserhahn befestigt.Das Ableitungsrohr ist auf den Boden gefallen.	Schrauben sie den Filter fest.Schrauben Sie das Zuleitungsrohr fest.Befestigen Sie das Ableitungsrohr auf den Abfl uß.
Die Waschmaschine bewegt sich während des Betriebs.	Die Transportsicherungen wurden nicht entfernt.Das Gerät ist nicht richtig ausgerichtet.	Entfernen Sie die Transportsicherungen.Richten Sie die Waschmaschine mit den verstellbaren Gerätefüßen aus.
Die Waschmaschine vibriert vor dem Schleudergang.	Ungleichmäßig verteilte Wäschestücke, besonders bei kleineren Wä schemengen (z.B. nur ein Bademantel).	Das ist normal, die Maschine wird die Schleuderdrehzahl automatisch verringern, falls die Vibrationen zu stark werden sollten.Waschen Sie größere Wäschemenge.
Während des Waschgangs entsteht zu viel Schaum.	Zu viel Waschmittel dosiert. Dosieren	Sie das Waschmittel gemäß der Anleitung des Herstellers unter Berücksichtigung der Wasserhärte und der Verschmutzung der Wäsche.Verwenden Sie nur waschmaschinengeeignete Waschmittel.
Die Wäsche ist nicht ausgeschleudert, so wie üblich.Das Gerät meldet keinen Fehler.	Die Waschmaschine hat die UKS*-Funktion aktiviert. Wegen der schlechten Anordnung der Wäschestücke in der Trommel hat die Waschmaschine die Schleuderdrehzahl automatisch gesenkt.	Die Waschmaschine funktioniert normal. Wir empfehlen Ihnen,größere und kleinere Wäschestücke gleichzeitig zu waschen.
Auf der Wäsche befin den sich Fettfl usen.	Zu kleine Menge von Waschmitteln (die Wäsche war sehr fetthaltig).	Waschen Sie die Wäsche noch einmal. Dosieren Sie bei einer solchen Verschmutzung mehr Waschmittel oder benutzen Sie ein fl üssiges Waschmittel.
Auf der Wäsche sind Flecken geblieben.	Sie haben ein fl üssiges Waschmittel oder ein Waschmittel für Buntwäsche ohne Bleichmittel verwendet.Sie haben ein ungeeignetes Waschprogramm gewählt.	Verwenden Sie ein Waschmittel mit Bleichmittel.Wählen Sie ein Intensivwaschprogramm oder schalten Sie die Funktion Einweichen ein.

141314

Störung Ursache Was tun?
Auf der Wäschebefi nden sich Restedes Waschpulvers.	Das ist nicht wegen desmangelhaften Spülens IhrerWaschmaschine, sondern wegender phosphatfreien Waschmittel,die wasserunlösliche Inhaltsstoffe(Zeolith) zum Enthärten desWassers enthalten. DieseInhaltsstoffe können sich auf derWäsche absetzen.Ungeeignetes Waschprogramm.	Spülen Sie die Wäsche noch einmalaus.Verwenden Sie fl üssige Waschmitteldie kein Zeolith enthalten.Versuchen Sie die Reste mit einerBürste zu entfernen.Verwenden Sie einIntensivwaschprogramm oder dieFunktion Einweichen.
Im Dosierbehälterbefi nden sich Restedes Waschmittels.	Zu kleiner Wasserdurchfl uß.Einige Waschpulver kleben starkam Dosierbehälter, wenn er feuchtist.	Reinigen Sie das Filtersieb imZuleitungsrohr.Wischen Sie vor dem Dosieren desWaschpulvers den Dosierbehälterab.
Der Enthärter wurdenicht vollkommenausgewaschen,Wasser bleibt in derKammer.	Der Saugdeckel ist nicht richtigangebracht oder ist verstopft.	Reinigen Sie den Dosierbehälter undsetzen Sie den Deckel so auf, daß erfest sitzt.
UnangenehmeGerüche in derWaschmaschinen-trommel	Reste von Stoffen, Waschmittelund Weichspüler im Filter.Entstehung von Keimen	Überprüfen Sie, ob der Filter sauberist.Starten Sie das ProgrammBaumwolle (Kochwäsehe) 95° Cohne Wäsche, mit Waschpulver.
Die Waschzeit istlänger als gewöhnlich.Auf dem Displaywird die Zeit laufendkorrigiert.	Niedrige Temperatur des in dieMaschine fl iefenden Wassers.Die Waschmaschine hat wegender ungleichmäßig angeordnetenWäschestücke die Funktion UKS*aktiviert.Zu niedrige Netzspannung.Es ist zu Stromausfall gekommen.Der Aqua Sensor ist eingeschaltet.	Die Programmdauer kann sich um60% verlängern, jedoch funktioniertdie Waschmaschine normal.Die Waschzeit verlängert sich um dieDauer des Stromausfalles.Die Programmdauer verlängert sichwegen der Extra Spülungen.
Das Programm wurdeangehalten.Fehler F2	Die Tür ist nicht richtig geschlossen.	Drücken Sie die Tür kräftig in RichtungMaschine.Drücken Sie erneut die START-Taste.
Kein Wasser fl ießt indie Waschmaschine.Fehler F3	Der Wasserzufl uß in die Maschineist gestört.	Überprüfen Sie, ob:der Wasserhahn geöffnet ist,das Filtersieb im Zuleitungsrohrsauber ist.(Drücken Sie erneut die START-Taste.)
Die eingestellteSchleuderzahl desProgramms wurdenicht erreichtFehler F4	Der Kontakt zum Drehzahlsensorist unterbrochenMotorüberlastung wegen des zuhohen Wasserniveaus (manuellesNachfüllen von Wasser) oder zugroßer WäschemengeStörung am Motor	Gerät abschalten und ein paarSekunden abwarten,Gerät einschalten und dasWaschprogramm wiederholen.Falls sich die Störung wiederholt, denKundendienst anrufen.
Die Funktion der Waschmaschine ist gestört bzw. das Gerät funktioniert nicht Fehler F5	Fehler an der Motorsteuerung (modellabhängig)	Gerät abschalten und ein paar Sekunden abwarten,Gerät einschalten und das Waschprogramm wiederholen.Falls sich der Fehler wiederholt, den Kundendienst anrufen.
Die Temperatur des Waschprogramms wurde nicht erreicht Fehler F6	Ausfall des HeizelementesZuführung von zu kaltem WasserManuelles Nachfüllen von Wasser	Gerät abschalten und ein paar Sekunden abwarten,Gerät einschalten und das Waschprogramm wiederholen.Falls sich der Fehler wiederholt, den Kundendienst anrufen.
Das Wasser fließt nur schlecht oder gar nicht aus der Waschmaschine ab Fehler F7	Der Wasserabfl uß der Waschmaschine ist verstopft.	Überprüfen Sie, ob:der Filter sauber ist,das Abfl ußrohr geknickt ist,der Abfl uß (Syphon) verstopft ist,das Ableitungsrohr höher als 1 m montiert ist.(Drücken Sie erneut die START-Taste.)
Die Maschine pumpt Wasser Fehler F9(nur bei einigen Modellen)	Die Maschine hat das Aqua-Stop-System aktiviert.	Schalten Sie die Maschine vom elektrischen Versorgungsnetz ab und schließen Sie die Wasserzufuhr.Neigen Sie die Maschine vorsichtig nach vorne, damit das Wasser, welches sich am Boden der Maschine angesammelt hat, ablaufen kann.Schalten Sie die Maschine wieder ein und starten Sie das Waschprogramm.Wenn die Störung erneut auftritt, rufen Sie den Kundendienst an.

* UKS: Unwuchtkontrollsystem zur Kontrolle des Stabilität der Waschmaschine. Verhindert übermäßige Vibrationen der Waschmaschine während des Schleudervorgangs.

Falls Sie die Störung trotz der oben angeführten Ratschläge nicht selbst beheben können, rufen Sie bitte den nächstgelegenen Kundendienst an. Die Beseitigung der Störung bzw. Reklamation, die wegen unsachgemäßen Anschlusses oder Gebrauchs des Geräts entstanden ist, ist nicht Gegenstand der Garantie. In diesem Fall trägt der Kunde selbst die Reparaturkosten.

Tabelle der

Waschprogramme

6/7 kg

Programm	Temp. (°C)	Max. füllung kg	Schleudern (max. U/min.)	Wasserverbrauch (L)		Energieverbrauch (kWh)
				6 kg	7 kg	6 kg	7 kg
Kochwäsche weiß 95 6/7 1400			160018002000	48	53	2,05	2,19
Kochwäsche bunt * 60 6/7 39 45 1,02 1,19
Kochwäsche bunt	40 6/7 45 49 0,58 0,62
Pfl egeleicht (Synthetik) 60 3/3,5			1000	43	46	0,93	0,99
Pfl egeleicht (Synthetik) 40 3/3,5 40 43 0,52 0,56
Feinwäsche 30 2,5/3	800	55 58 0,32 0,39
Wolle	40	2	900	42	42	0,32	0,32
Handwäsche	30 1,5	400	50 50 0,25 0,25
Jogging	30	3		1000		32
Mix	40 3/3,5	1200	40 43 0,48 0,51

* Testprogramm gemäß EN 60456 mit Auswahl der max. Schleuderdrehzahl.

Die angegebenen Werte wurden in Einklang mit der Norm EN 60456 gemessen, deswegen können sie von den Waschbedingungen im Haushalt abweichen.

Tabelle der Waschprogramme / Zusätzliche einstellungen

Programm	Kurz-programm	Intensiv programm	Leichtbügeln	Extra Spülen / Aqua Sensors	Mehr wasser	Vorwäsche	Einweichen	Schleuderdrehzahl Reduktion / Spül stopp
Grundprogramme
Koch-/Buntwäsche weiß / bunt	●	●	●	●/●	●	●	●	●/●
Koch-/Buntwäsche Intensivprogramm		●		●/●	●	●	●	●/●
Pfl egeleicht (Synthetik)	●	●	●	●/●	●	●	●	●/●
Feinwäsche	●			-/●	●	●	●	●/●
Wolle	●				●
Handwäsche	●				●
Teilprogramme
Jogging			●	-/●				●/●
Mix	●	●	●	●/●	●	●	●	●/●
Spülen					●			●
Weichspülen					●			●
Wasser Pumpen
Schleudern								●/

• Option

Tabelle pfl ege

Normaler WaschgangSchonwasch-gang	95Max.Waschte-meratur95°C95	60Max.Waschte-meratur60°C60	40Max.Waschte-meratur40°C40	30Max.Waschte-meratur30°C30	Hand-wäsche	Waschen nicht zulässig
Bleichen Bleichen im kalten Wasser				Bleichen nicht zulässig
Bügeln heißes	Bügeleisen max.200°C		heißesBügeleisen max.150°C	heißesBügeleisen max.110°C		Bügeln nicht zulässig
Chemische Reinigung	Chemische Reinigung in allen Lösungsmitteln		Perchloräthylen R11, R113,Petroleum	Chemische Reinigung in Petroleum,reinem Alkoholund R113		Chemische Reinigung nicht zulässig
Trocknen Auf eine ebene Unterlage stellen.		Naß aufhä-ngen	Aufhä-ngen	Hohe Temperatur.Niedrige Temperatur.		Trocknen im Wäschetrockner nicht zulässig.
