BEDIENUNGSANLEITUNG W 989 WPS MIELE

Gebrauchsanweisung Waschautomat W 989 WPS

Lesen Sie unbedingt die

Gebrauchsanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 935 240

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung. 2

Entsorgung des Altgerätes 2

Gerätebeschreibung

Gesamtübersicht 6

Bedienungsblende....7

Sicherheitshinweise und Warnungen 8

Umweltfreundliches Waschen 11

Vor dem ersten Waschen

Trommel ausspülen 12

Merkzahl für Wasserhärte einstellen 12

So waschen Sie richtig

Kurzanleitung 13

Vor dem Waschen.... 13

Programmstart 14

Startvorwahl 16

Nach dem Waschen 16

Wäsche nachlegen/entnehmen 17

Programm 18

... unterbrechen.... 18

... ändern.... 18

...abschnitt auslassen....18

Waschmittel

Eine richtige Dosierung ist wichtig, denn 19

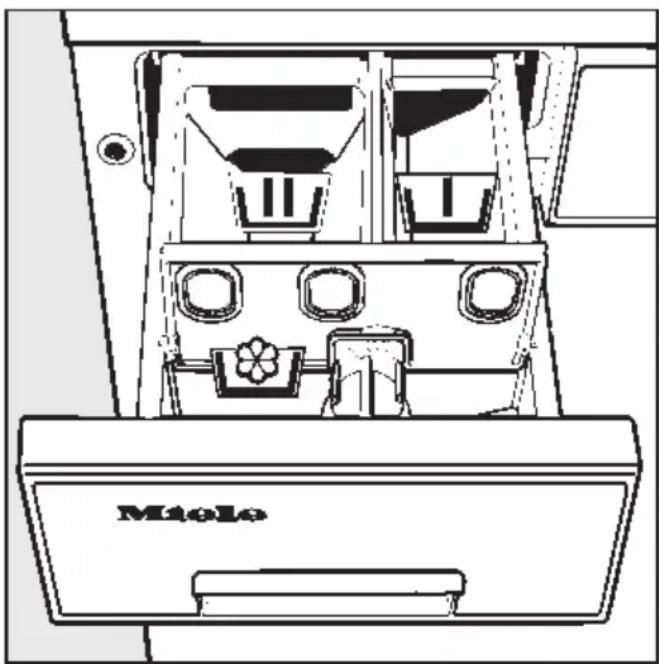

Waschmittel einfüllen 20

Wasserenthärter.... 20

Weichspüler, Formspüler, Stärke oder Flüssigstärke 20

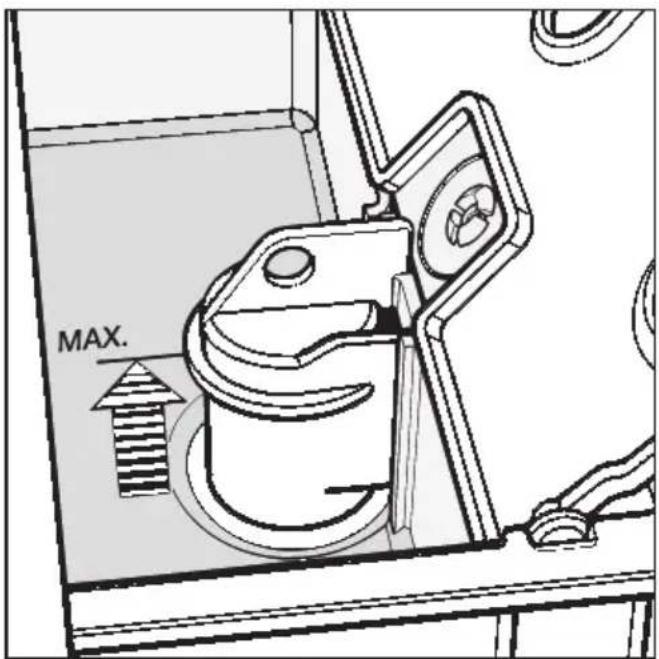

Automatisches Weichspülen, Formspülen oder Flüssigstärken. 21

Separates Weichspülen oder Formspülen 21

Separates Stärken. 21

Programme

Übersicht 22

Ablauf....24

Pflegesymbole 26

Zusatzfunktionen

Einweichen....27

Vorwäsche 27

Kurz 27

Wasser plus 28

Summer 28

Schleudern....28

"ohne Endschleudern" 28

"Spülstop" 28

Elektronische Programmverriegelung 29

Elektronische Schloßfunktion 30

Display

Startvorwahl 31

Restzeitanzeige 31

Einweichen.... 31

Programmierfunktionen

P1 = Maximaler Wasserstand 32

P2 = System Wasser plus 32

P4 = Kammer ⊥ aktivieren 32

P9 = Schongang 33

P10 = Laugenabkühlung für "KOCH-/BUNTWÄSCHE" aktivieren . . . . . . . . . . . 33

P11 = Memory-Funktion 33

Programmieren und Speichern 34

1. Programmiermodus anwählen 34

2. Programmierfunktion anwählen 34

3. Programmierfunktion aktivieren oder deaktivieren. 35

4. Programmierfunktion abspeichern 35

Reinigung und Pflege

Waschautomat reinigen 36

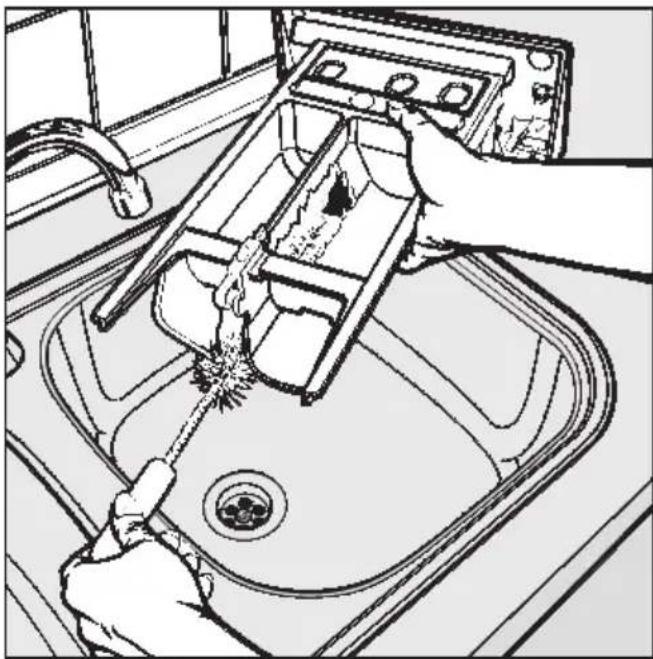

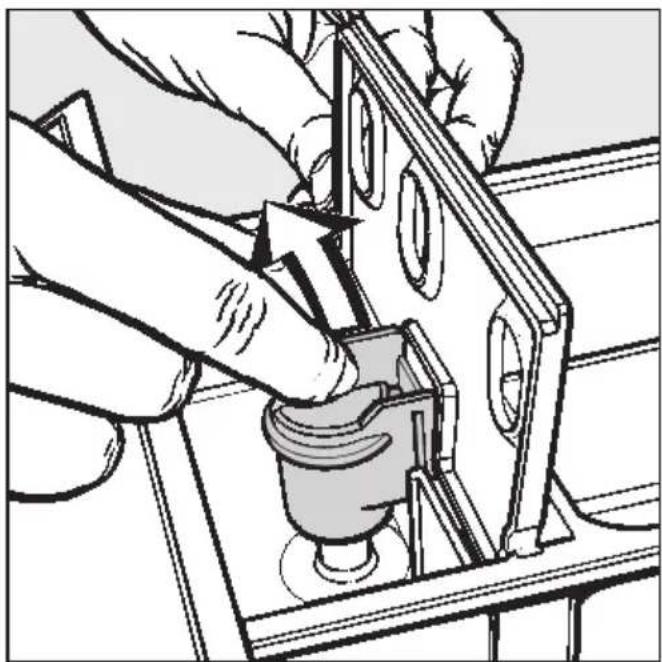

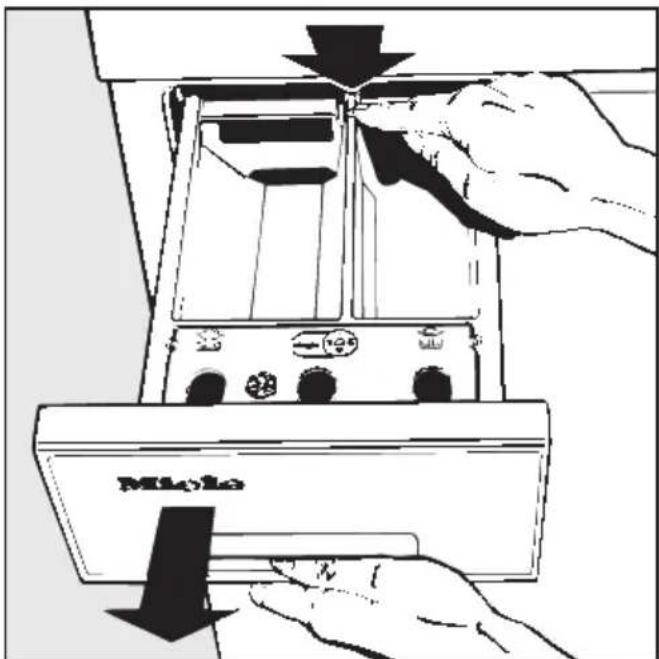

Waschmittel-Einspülkasten reinigen 36

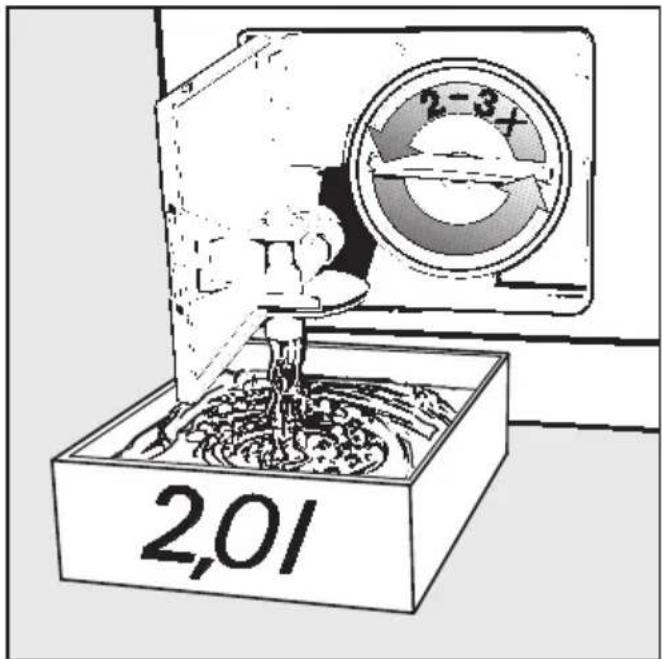

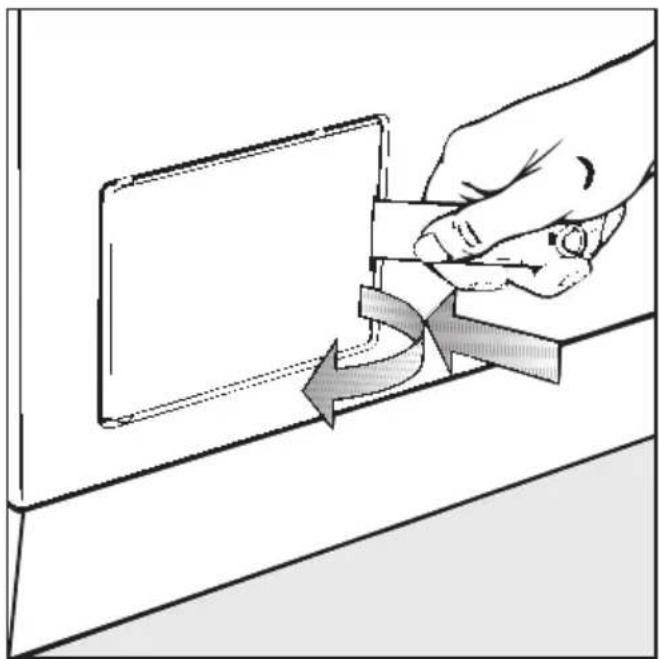

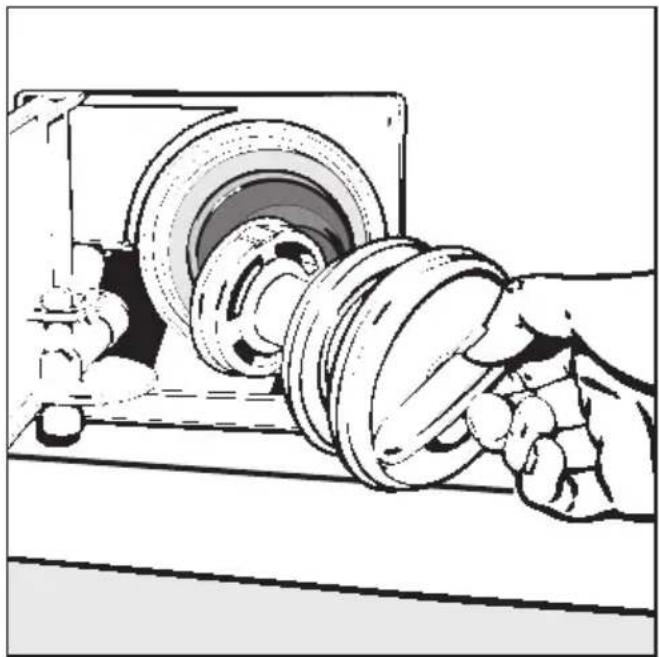

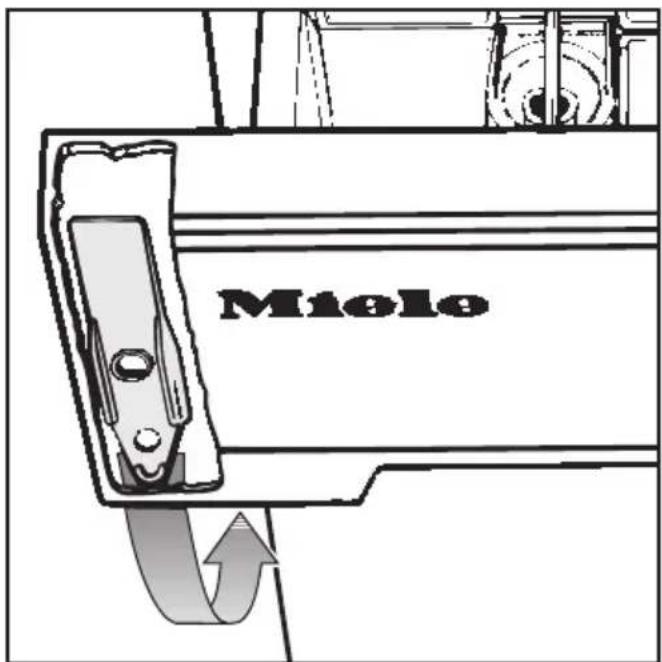

Laugenfilter und Laugenpumpe reinigen. 37

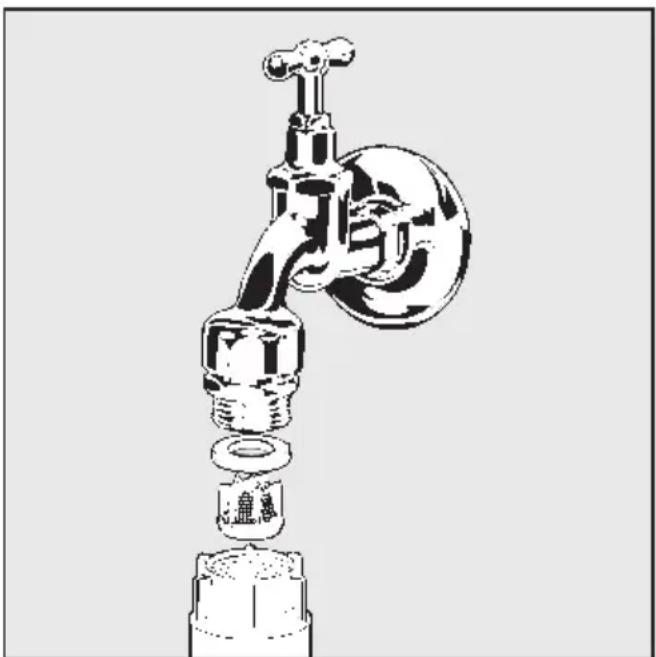

Wassereinlaufsieb reinigen 39

Störungshilfen

Was tun, wenn 40

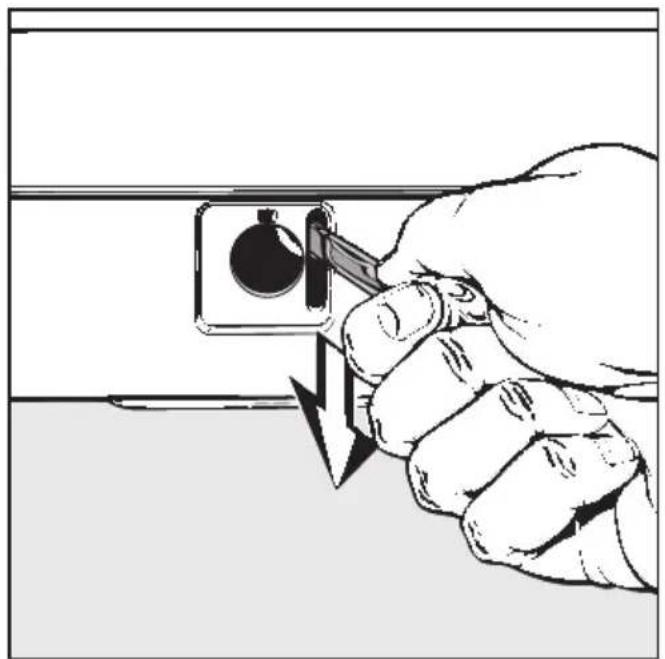

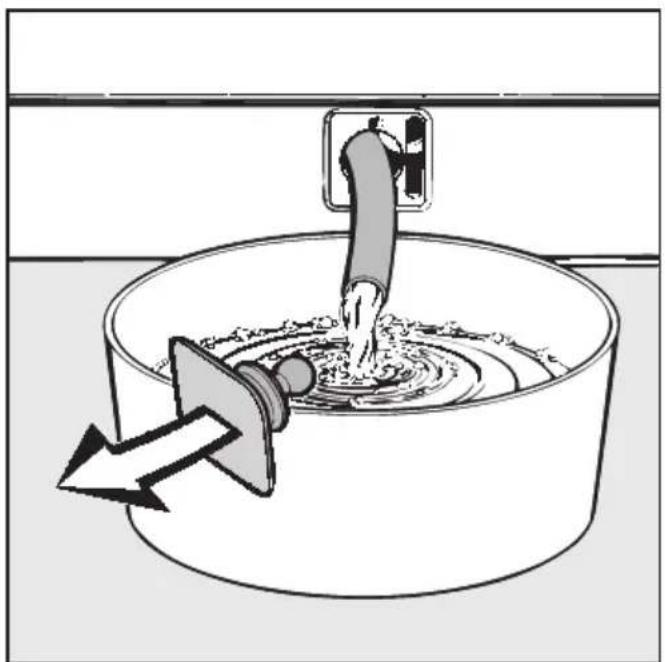

Fülltür öffnen bei Stromausfall 44

Kundendienst.... 46

Programmaktualisierung (PC).... 46

Aufstellen und Anschließen

Aufstellfläche 47

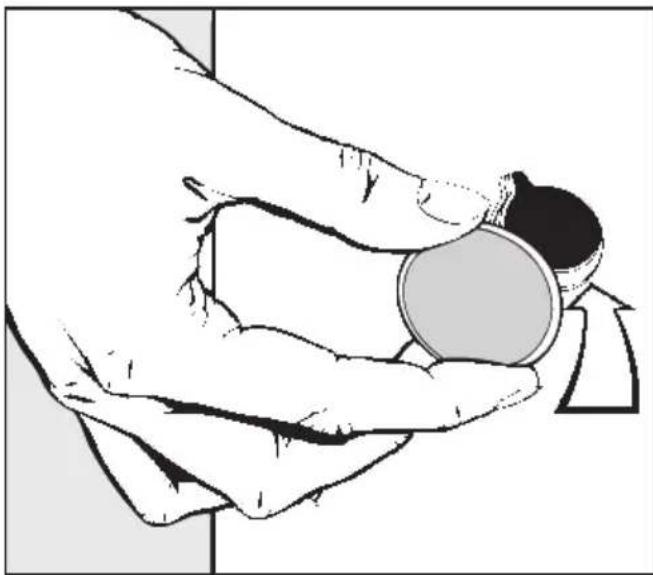

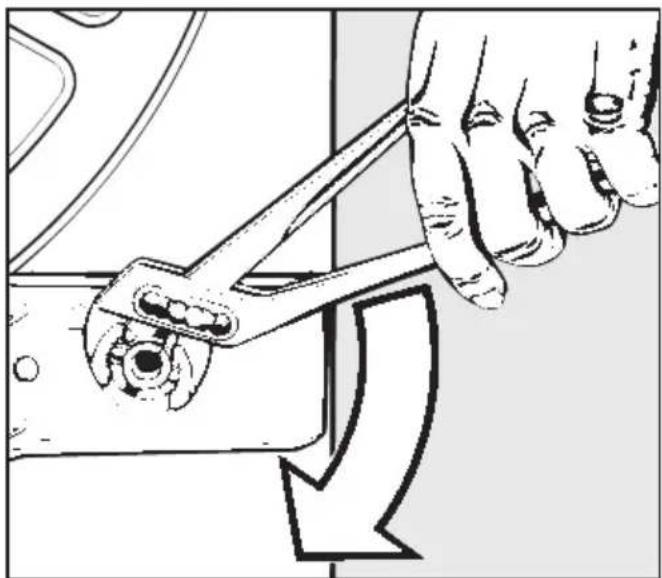

Gerät aufstellen 47

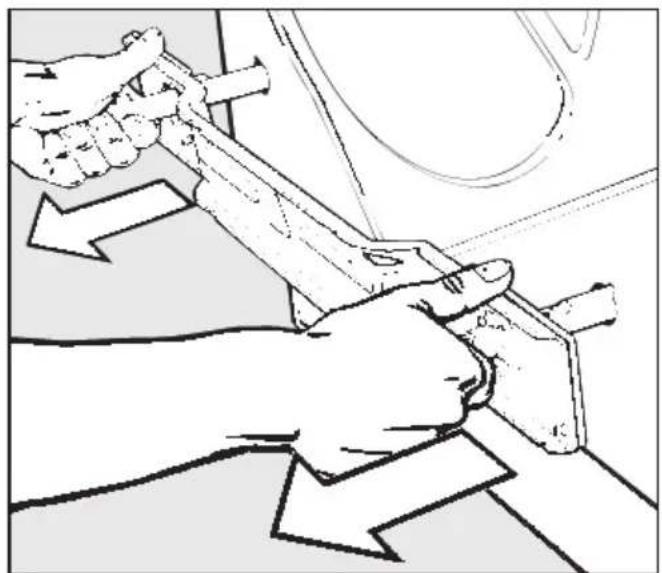

Transportsicherung entfernen 47

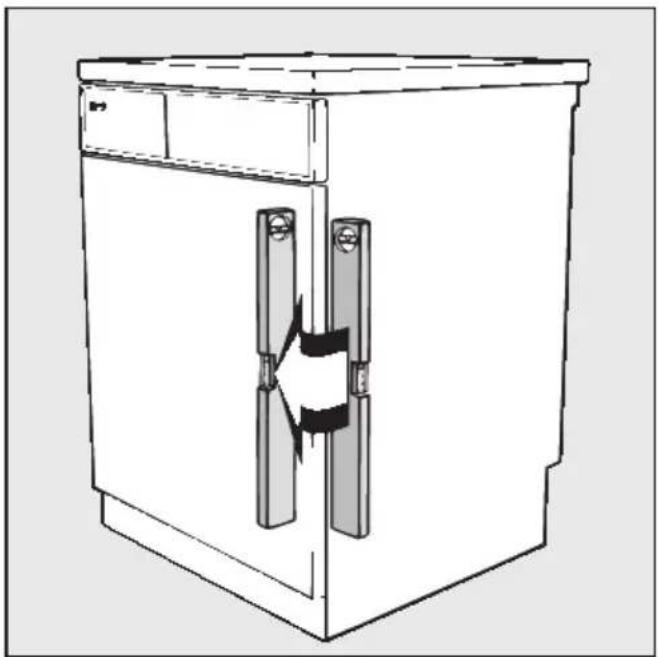

Ausrichten 49

Fuß herausdrehen und kontern. 49

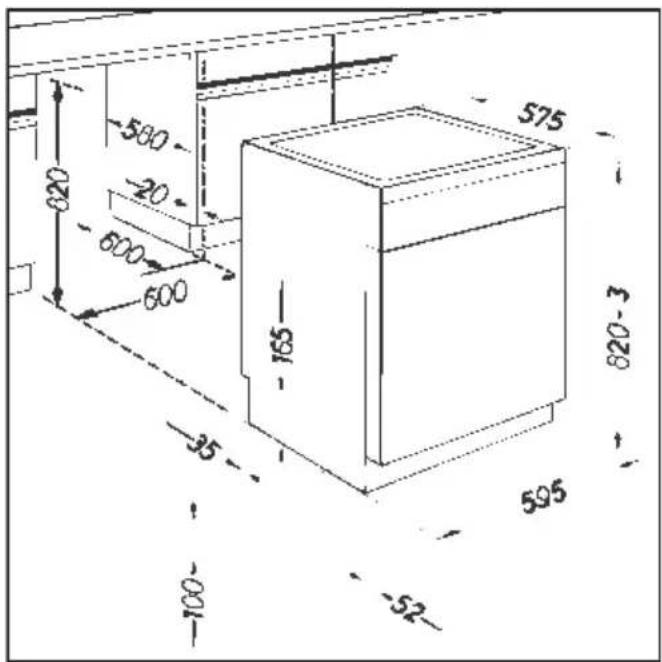

Unterbau 50

Wasch-Trocken-Säule. 50

Dekorplatte der Tür einsetzen bzw. wechseln. 51

Maße für die Dekorplatte. 51

Sockelblende anbringen 52

Montage: 52

Wasserzulauf 53

Wasserablauf 56

Elektroanschluß 57

Verbrauchsdaten 58

Technische Daten 59

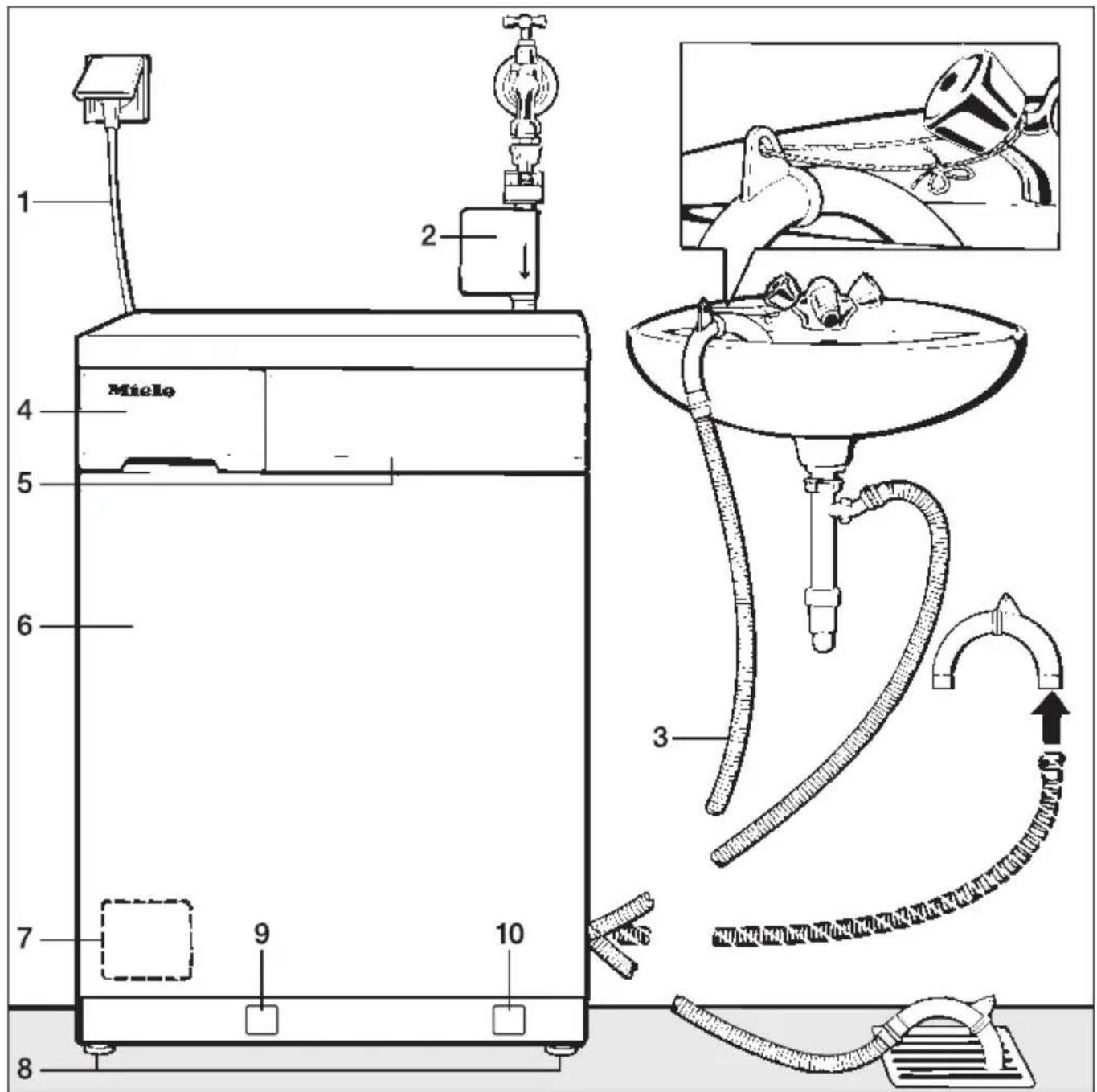

Gesamtübersicht

1 2 Miole 4 5 6 7 9 10 8

1 Elektroanschluß
2 Zulaufschlauch Waterproof-System
3 Ablaufschlauch (mit dreh- und abziehbarem Krümmer)
4 Waschmittel-Einspülkasten
5 Bedienungsblende

6 Fülltür
7 Klappe für Laugenfilter, Laugenpumpe
8 vier höhenverstellbare Füße
9 Klappe für Notentleerung und Notentriegelung (Türanschlag rechts)
10Klappe für Notentriegelung (Türanschlag links)

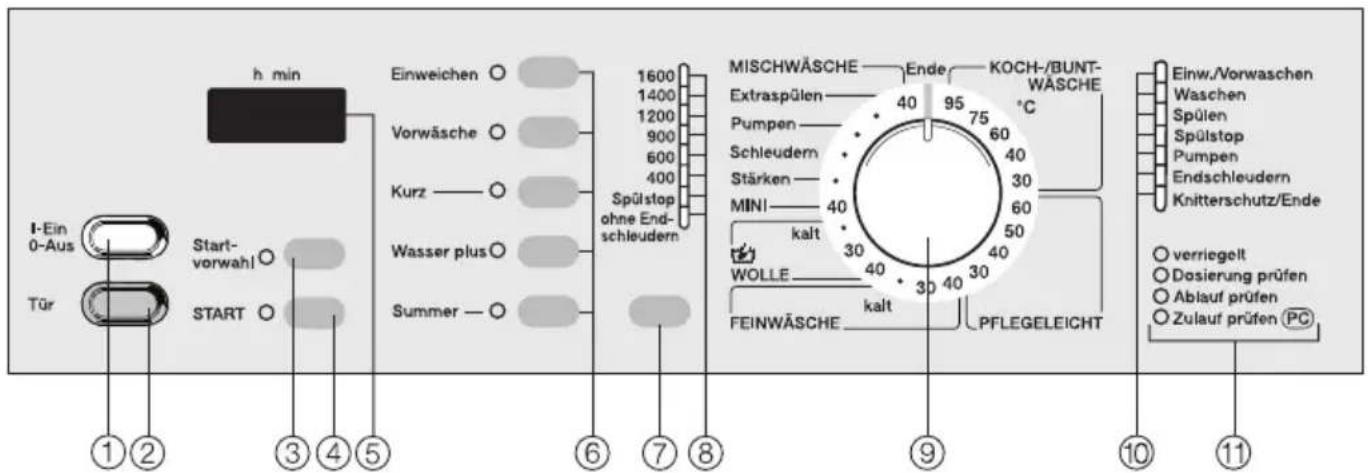

Bedienungsblende

h min Einweichen ○ 1600 1400 1200 900 600 400 Spülstop ohne End- schleudern Vorwäsche ○ Kurz ○ Wasser plus ○ Summer ○ MISCHWÄSCHE — Ende — KOCH-/BUNT- WÄSCHE Extraspülen — 40 95 °C Pumpen — 75 Schleudern — 60 Stärken — 40 MINI — 30 kalt 40 WOLLE — 30 40 30 FEINWÄSCHE — kalt — PFLEGELEICHT Einw./Vorwaschen Waschen Spülen Spülstop Pumpen Endschleudern Knitterschutz/Ende verriegelt Dosierung prüfen Ablauf prüfen Zulauf prüfen PC I-Ein 0-Aus Start- vorwahl ○ Tür START ○ ①②③④⑤⑥⑦⑧⑨⑩⑪

①Taste “I-EIN / 0-AUS”

Ein-/Ausschalten oder Programm unterbrechen

②Taste "Tür"

öffnet die Fülltür

③Taste "Startvorwahl"

Mit der Startvorwahl können Sie den Programmstart von 30 min. bis max. 24 h verzögern.

④Taste “START”

startet das Waschprogramm

⑤Display

Erfüllt mehrere Funktionen:

- zeigt die Programmdauer an;

– zeigt bei "Startvorwahl" die Zeit bis zum Programmstart an;

- zeigt die aufgerufenen Programmierfunktionen an.

⑥Tasten für die Zusatzfunktionen

Kontrolleuchte ein = gewählt Kontrolleuchte aus = nicht gewählt

⑦Taste “Schleudern”

für Schleuderdrehzahl, Spülstop und ohne Endschleudern

⑧Kontrolleuchte

zeigt die gewählte Schleuderdreh- zahl an

⑨Programmwähler

Kann rechts- oder linksherum gedreht werden.

Die Ringbeleuchtung erlischt einige Minuten nach Programmende.

⑩Ablaufanzeige mit Kontrolleuchten

⑪Service-/Fehlerkontrolleuchten

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließlich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als maschinenwaschbar ausgewiesen sind und Textilien aus handwaschbarer Wolle.

Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie das Gerät vor der Aufstellung auf äußere sichtbare Schäden.

Ein beschädigtes Gerät nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Gerätes unbedingt die Anschlußdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.

Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Das Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn:

- der Netzstecker des Gerätes gezogen ist oder

– die Sicherung der Hausinstallation ausgeschaltet ist oder

– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

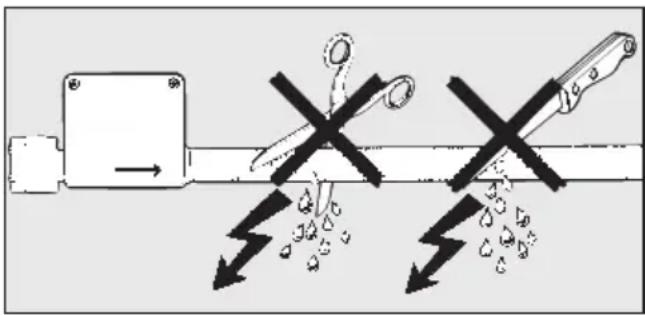

Das Miele-Waterproof-System schützt vor Wasserschäden, wenn folgende Voraussetzungen erfüllt sind:

• Ordnungsgemäßer Wasser- und Elektroanschluß.
• Bei erkennbaren Schäden muß das Gerät unverzüglich wieder instandgesetzt werden.

Defekte Bauteile dürfen nur gegen Miele-Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, daß sie die Sicherheitsanforderungen in vollem Umfang erfüllen.

Wenn die Netzanschlußleitung beschädigt ist, muß sie durch eine besondere Miele-Netzanschlußleitung ersetzt werden!

Gebrauch

Stellen Sie Ihr Gerät nicht in frost-gefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverlässigkeit der Elektronik kann durch Temperaturen unter dem Gefrierpunkt abnehmen.
Entfernen Sie vor der Inbetriebnahme die Transportsicherung auf der Rückseite des Gerätes (siehe Kapitel Aufstellen). Beim Schleudern kann eine nicht entfernte Transportsicherung das Gerät und nebenstehende Möbel / Geräte beschädigen.

Schließen Sie den Wasserhahn bei längerer Abwesenheit (z.B. Urlaub), vor allem dann, wenn sich in der Nähe des Gerätes kein Bodenablauf (Gulli) befindet.
Überschwemmungsgefahr! Überprüfen Sie vor dem Einhängen des Abflußschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt.

Sichern Sie den Abflußschlauch gegen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den ungesicherten Schlauch aus dem Becken drücken.

Achten Sie darauf, daß keine Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mit gewaschen werden. Fremdkörper können Gerätebauteile (z.B. Laugenbehälter, Waschtrommel) beschädigen. Beschädigte Bauteile können wiederum Wäscheschäden verursachen.

Bei richtiger Waschmitteldosierung ist ein Entkalken des Gerätes nicht erforderlich. Falls Ihr Gerät dennoch so stark verkalkt sein sollte, daß ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhalten Sie über Ihren Miele-Fachhändler oder beim Miele-Kundendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein.

Textilien, die mit lösemittelhaltigen Reinigungsmittlen behandelt wurden, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.

Verwenden Sie niemals lösemittelhaltige Reinigungsmittel (z.B.

Waschbenzin) im Waschautomaten. Gerätebauteile können beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!

Färbemittel müssen für den Einsatz in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.

Entfärbemittel können durch ihre schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlußleitung sowie Stecker unbrauchbar. Sie verhindern damit, daß ein Mißbrauch mit dem Gerät betrieben wird.

- Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms.

Der Energieverbrauch und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.

- Waschen Sie normal und leicht verschmutzte Kochwäsche mit einer niedrigeren Temperatur (75°C oder 60°C), dadurch sparen Sie Energie.

- Nutzen Sie die Programme MISCHWÄSCHE oder MINI für kleine-re Wäscheposten.

- Für die Reinigung normal verschmutzter Wäsche reicht die Hauptwäsche.

- Nutzen Sie die Zusatzfunktion "Einweichen". Dadurch können Sie die Waschtemperatur in der Hauptwäsche senken.

- Nutzen Sie die Zusatzfunktion "Einweichen" anstelle der Zusatzfunktion "Vorwäsche" bei stark verschmutzter Wäsche.

Bei Einweichen und anschließender Hauptwäsche wird dieselbe Lauge benutzt.

- Waschen Sie leicht verschmutzte Wäsche mit der Zusatzfunktion "Kurz".

- Verwenden Sie höchstens so viel Waschmittel wie auf der Waschmittel-verpackung angegeben ist.

– Verringern Sie bei kleineren Beladungsmengen die Waschmittelmenge (ca. 1/3 weniger Waschmittel bei halber Beladung).

- Wählen Sie eine höhere Schleuderdrehzahl bei anschließendem maschinellen Trocknen.

– Durch die Mengenautomatik und Spülautomatik schwanken die Waschzeiten stark. Je nach Beladungsmenge wird die Hauptwäsche gekürzt und auf einen Spülgang verzichtet.

Das Gerät vor dem ersten Waschen richtig aufstellen und anschließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Trommel ausspülen

■ Wasserhahn aufdrehen.
■ Keine Wäsche einfüllen.
■ Daher nur max.1/4 der auf der Waschmittelpackung angegebenen Waschmittelmenge in Kammer 📊 füllen.
■ Taste "I-Ein/O-Aus" hineindrücken.

■ Programmwähler auf "KOCH-WÄSCHE 60°C" drehen.

Wichtig!

Dieses Programm muß gewählt werden, damit sich die Elektronik auf die Umgebungsbedingungen einstellt.

■ Taste "Wasser plus" drücken. Kontrolleuchte leuchtet.
■ Drücken Sie die Taste "Schleudern" so oft, bis auf der Anzeige "ohne Endschleudern" leuchtet.
■ Taste "START" drücken.
■ Eventuelle Verunreinigungen sind am Programmende ausgespült.

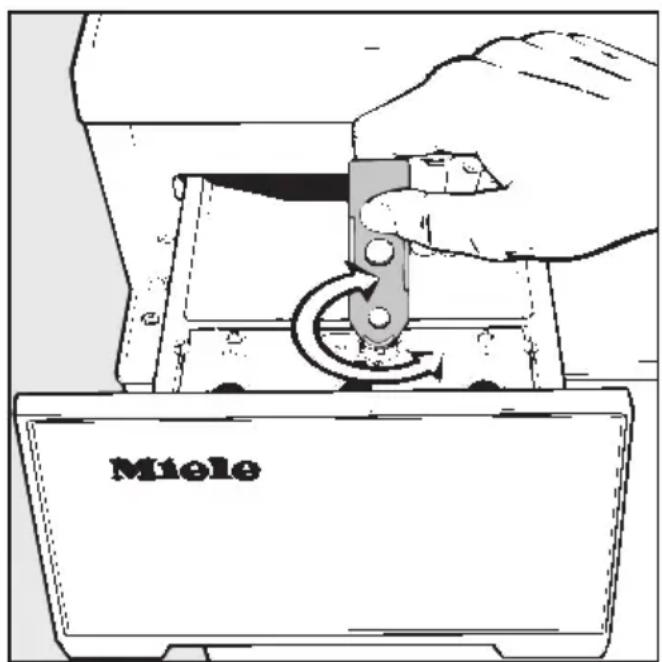

Merkzahl für Wasserhärte ein- stellen

Die Dosiermenge ist, neben anderen Faktoren, von der Wasserhärte abhängig. Eine Stellscheibe im Waschmittel-Einspülkasten dient als Merkhilfe für die Wasserhärte.

Miole

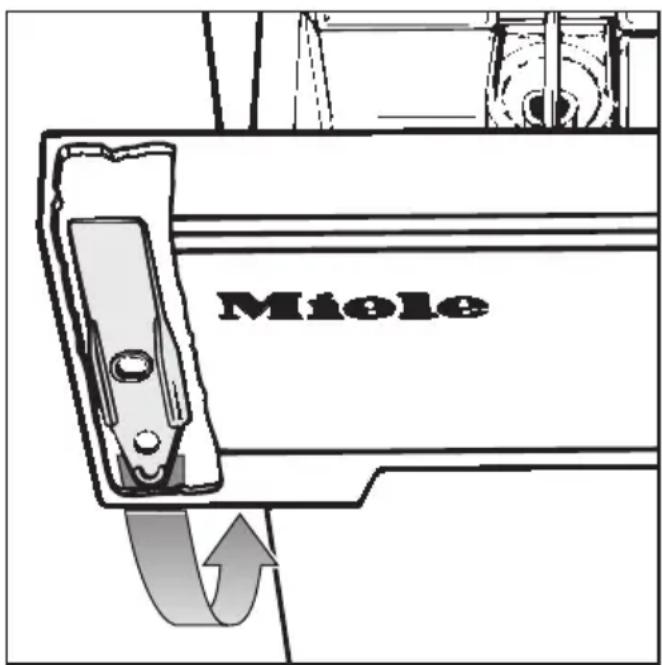

■ Entnehmen Sie an der Innenseite der Blende des Waschmittel-Einspülka-stens den gelben Öffner.

Miele

■ Die Stellscheibe mit Hilfe des Öffners auf den entsprechenden Härtebereich drehen.

Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen.

Kurzanleitung

Sie können die mit Zahlen (1, 2, 3, ...) gekennzeichneten Bedienschritte als Kurzanleitung nutzen.

Vor dem Waschen

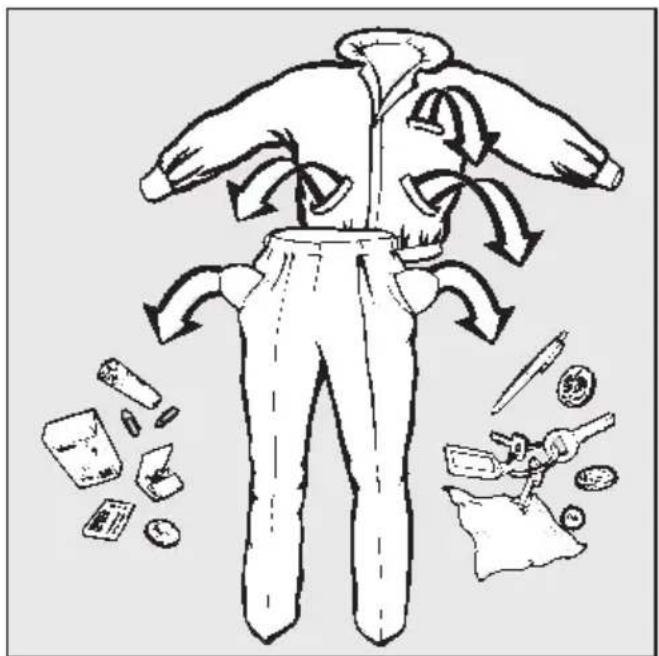

①Wäsche vorbereiten.

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

■ Wäsche sortieren.

Die meisten Textilien haben Pflegeetiketten am Kragen oder an der Seitennaht. Sortieren Sie die Wäsche nach den Symbolen. Die Bedeutung der Symbole erfahren Sie im Kapitel "Programme", Abschnitt "Pflegesymbole".

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts Helles verfärbt, waschen Sie neue dunkle Sachen ein paarmal getrennt.

Empfindliche Textilien getrennt und be- sonders schonend waschen (ggf. Waschbeutel benutzen).

Keine Textilien waschen, die als nicht waschbar deklariert sind. (Pflegesymbol ☒)

■ Flecken vorbehandeln.

Flecken oder stark verschmutzte Kra- gen mit etwas Flüssigwaschmittel oder Waschpaste vorbehandeln.

Bei besonders hartnäckigen Flecken fragen Sie in der Reinigung um Rat. Auf keinen Fall chemische (lösemittelhaltige) Reinigungsmittel im Gerät verwenden!

- Bei Gardinen:

Röllchen und Bleiband entfernen oder in einen Beutel einbinden.

- Bei BH's:

gelöste Formbügel vernähen oder entfernen.

- Bei Strickwaren, Jeans, Hosen und Maschenwaren (z.B. T-Shirt, Sweat-shirt):

Innenseite nach außen wenden, wenn es der Textilhersteller empfiehlt.

② Taste “Tür” drücken.
③ Wäsche einfüllen.

Wäsche auseinandergefaltet und locker in die Trommel legen. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser. Überfüllung mindert das Waschergebnis und fördert Knitterbildung.

Beachten Sie folgende maximale Beladungsmengen:

KOCH-/BUNTWÄSCHE ..... 5,0 kg

PFLEGELEICHT 2,5 kg

FEINWÄSCHE 1,0 kg

WOLLE 1,0 kg

MINI 2,5 kg

MISCHWÄSCHE. 3,0 kg

④ Fülltür mit einem leichten Schwung schließen.

Achten Sie darauf, daß keine Textilien zwischen Fülltür und Dichtring eingeklemmt werden.

⑤Wasserhahn öffnen.

⑥ Waschmittel zugeben.

Genauere Hinweise erhalten Sie im Kapitel "Waschmittel".

Programmstart

⑦ Taste "I-Ein/0-Aus" hineindrücken.

- Steht der Programmwähler auf "Ende", so leuchtet in der Ablaufanzeige die Kontrolleuchte "Knitterschutz/Ende"

- Steht der Programmwähler auf einem Programm, so steht im Display die Programmzeit und die Kontrolleuchte für die Taste "START" blinkt.

MISCHWÄSCHE Ende KOCH-/BUNT- WÄSCHE Extraspülen 40 95 75 °C Pumpen Schleudern Stärken MINI kalt WOLLE FEINWÄSCHE kalt PFLEGELEICHT

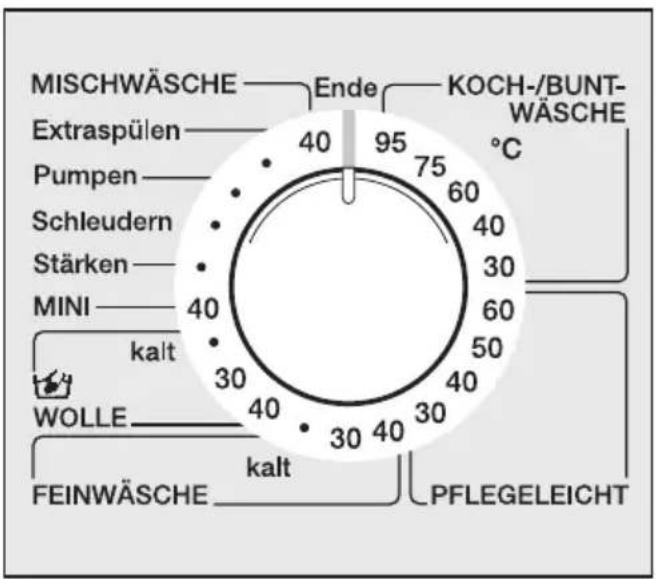

8 Programmwähler auf gewünschtes Programm drehen.

Siehe Kapitel "Programme", Abschnitt "Übersicht".

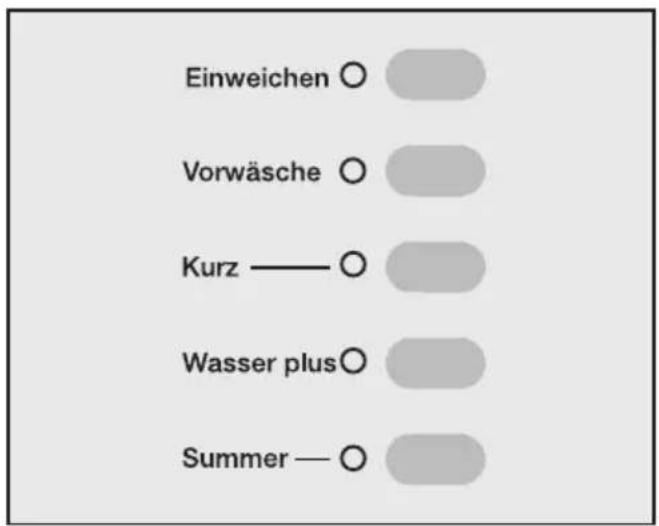

⑨ Falls gewünscht, Zusatzfunktionen wählen.

Einweichen ○ Vorwäsche ○ Kurz —○ Wasser plus○ Summer —○

■ gewünschte Zusatzfunktionstaste drücken

Kontrolleuchte ein = gewählt Kontrolleuchte aus = nicht gewählt

Eine gewählte Zusatzfunktion kann durch nochmaliges Drücken der Taste wieder ausgeschaltet werden.

Ausnahme:

Bei der Zusatzfunktion "Einweichen" erhöht sich durch jeden Tastendruck die Einweichzeit bis zu einer Maximalzeit von 6 h. Ein nochmaliger Tastendruck bewirkt das Ausschalten der Zusatzfunktion "Einweichen" (siehe Kapitel "Zusatzfunktionen", Abschnitt "Einweichen").

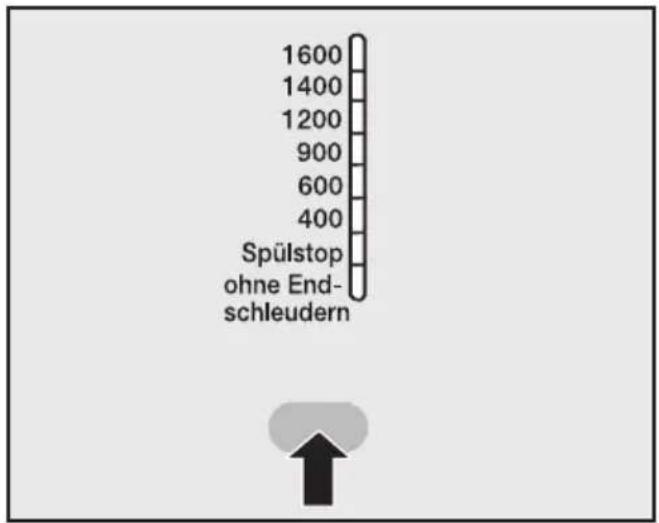

⑩ Schleuderdrehzahl wählen.

1600 1400 1200 900 600 400 Spülstop ohne End- schleudern

- Drücken Sie die Taste "Schleudern" so oft, bis die Kontrolleuchte der gewünschten Endschleuderdrehzahl leuchtet.

In einigen Programmen ist die max. Schleuderdrehzahl begrenzt. Das Gerät läßt keine Anwahl einer höheren Drehzahl zu (siehe Kapitel "Programme", Abschnitt "Übersicht").

Memory-Funktion

Wird zu einem Programm eine Zusatzfunktion angewählt und/oder die Schleuderdrehzahl geändert, speichert das Gerät diese Einstellungen bei Programmstart ab.

Bei erneuter Anwahl dieses Programms zeigt das Gerät die abgespeicherten Zusatzfunktionen und/oder Schleuder-drehzahlen an.

Ausnahme:

Summer und Startvorwahl

Startvorwahl

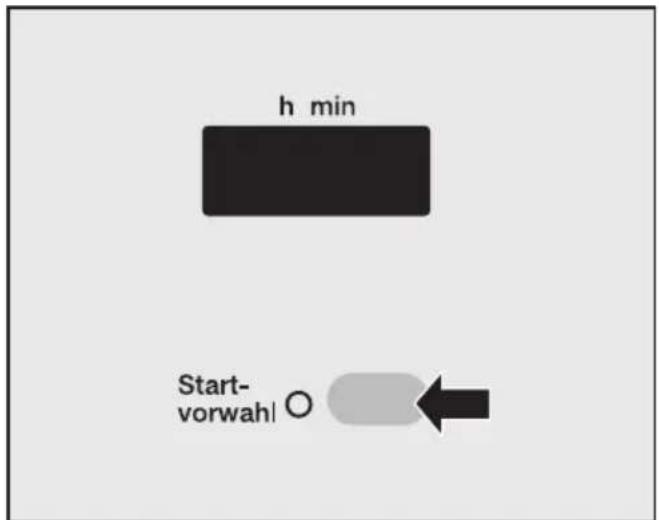

⑪ Startvorwahl einschalten, wenn gewünscht

Mit der Startvorwahl können Sie den Programmstart von 30 min. bis max. 24 h verzögern.

h min Start- vorwahl ○

■ Taste "Startvorwahl" drücken. Jeder Tastendruck verlängert die Verzögerungszeit:
- bei unter 10 Stunden um 30 Minuten, - bei über 10 Stunden um 1 Stunde.
■ Die Startvorwahl kann gelöscht werden, indem beim Stand von 24 h die Taste "Startvorwahl" nochmals gedrückt wird.

⑫ Taste "START" drücken

Das Programm ist gestartet.

Nach dem Waschen

⑬ Taste "Tür" drücken.
14 Taste "I-Ein/0-Aus" herausdrücken.
⑮ Wäsche entnehmen.

Keine Wäschestücke in der Trommel vergessen! Sie könnten bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

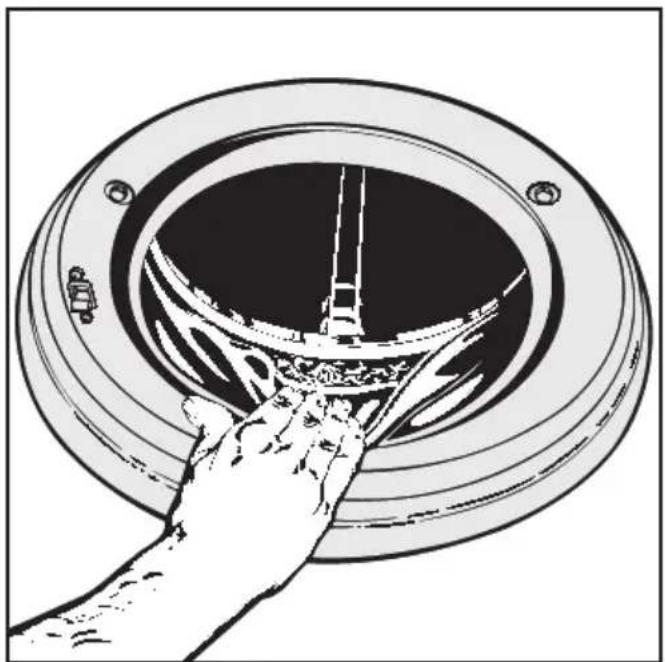

16 Dichtring an der Fülltür auf Fremdkörper kontrollieren.
⑰ Fülltür schließen.

Sonst besteht die Gefahr, daß Gegenstände unbeabsichtigt in die Trommel gelangen. Diese könnten versehentlich mitgewaschen werden und die Wäsche beschädigen.

Wäsche nachlegen/entnehmen

Sie können nach dem Programmstart bei folgenden Programmen noch Wäsche nachlegen/entnehmen:

• KOCH-/BUNTWÄSCHE
• PFLEGELEICHT
• WOLLE
• MINI
• Stärken
• MISCHWÄSCHE
  ■ Taste "Tür" drücken, bis Fülltür aufspringt.
  ■ Wäsche nachlegen/entnehmen.
  ■ Tür schließen.

Das Programm wird automatisch fortgesetzt.

- Bei KOCH-/BUNTWÄSCHE, WOLLE, MINI, Stärken und MISCH-WÄSCHE (hoher Baumwollanteil)

können Sie, von Ausnahmefällen abgesehen, die Tür in allen Programmabschnitten öffnen.

- Bei PFLEGELEICHT und MISCHWÄSCHE (hoher Pflegeleichtanteil) können Sie, von Ausnahmefällen abgesehen, die Tür während der Hauptwäsche öffnen.

Generelle Ausnahmen:

Die Tür läßt sich nicht öffnen, wenn:

• die Laugentemperatur über 55°C liegt.
• die Zusatzfunktion "Wasser plus" gewählt ist.
  – die Programmverriegelung eingeschaltet ist.
• der Programmschritt "Endschleudern" erreicht ist.

Programm ...

... unterbrechen

■ Taste "I-EIN/0-AUS" drücken.
■ Zum Fortsetzen desselben Programms Taste "I-EIN/0-AUS" erneut drücken.

... ändern

Das Gerät akzeptiert nach Betätigung der Taste "START" folgende Änderungen:

– bis 6 Minuten nach Start eine Anwahl oder Abwahl der Zusatzfunktionen "Wasser plus", "Kurz" und eine Umwahl der Temperatur des gewählten Programms.
– eine Änderung der Drehzahl des Endschleuderns in den erlaubten Grenzen.

Nach dem Start ist es nicht mehr möglich, ein anderes Programm zu wählen.

Wird ein anderes Programm gewählt oder 6 Minuten nach Start eine andere Temperatur angewählt, blinkt die Kontrolleuchte "Knitterschutz/Ende". Der Programmablauf wird nicht beeinflußt. Die Kontrolleuchte erlischt, wenn der Programmwähler wieder auf das vorher gewählte Programm oder die vorher gewählte Temperatur gestellt wird.

Um ein anderes Programm zu wählen, müssen Sie so vorgehen:

■ Gerät mit Taste "I-Ein/0-Aus" ausschalten.
■ Programmwähler auf "Ende" drehen.
■ Gerät mit Taste "I-Ein/0-Aus" einschalten.
■ Neues Programm wählen.
■ Taste "START" drücken.

... abschnitt auslassen

■ Programmwähler auf "Ende" drehen.

Sobald in der Ablaufanzeige die Kontrolleuchte des Programmabschnittes blinkt, mit dem das Programm fortgesetzt werden soll:

■ Programmwähler innerhalb von 4 Sekunden wieder auf das gewünschte Programm drehen.

Bei aktivierter Programmverriegelung kann kein Programmschritt ausgelassen oder das Programm geändert werden.

Sie können alle modernen Waschmittel verwenden, die für Waschautomaten geeignet sind. Auch flüssige, kompakte (konzentrierte), Tabletten und Bauka-sten-Waschmittel.

Textilien aus Wolle oder Wollgemischen sind mit einem Wollwaschmittel zu waschen.

Dosierhinweise stehen auf der Waschmittelverpackung und sind einzuhalten.

Die Dosierung ist abhängig von:

• der Wäschemenge
  – dem Verschmutzungsgrad der Wäsche

leicht verschmutzt

Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke haben z.B. Körpergeruch angenommen.

normal verschmutzt

Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stärker verschmutzt

Verschmutzungen und/oder Flecken sind klar erkennbar.

- der Wasserhärte

Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

Wasserhärten

Härte-bereich	Wasser-eigen-schaft	Gesamt-härte in mmol/l	deutsche Härte °d
I weich	0 - 1,3 0 - 7
II mitte	1,3 - 2,5 7 - 14
III hart	2,5 - 3,8 14 - 21
IV	sehr hart	über 3,8	über 21

Eine richtige Dosierung ist wichtig, denn ...

... zu wenig Waschmittel bewirkt:

– Wäsche wird nicht sauber und im Laufe der Zeit grau und hart
– Fettläuse in der Wäsche
– Kalkablagerung auf dem Heizkörper

... zu viel Waschmittel bewirkt:

– starke Schaumbildung
- geringe Waschmechanik
– schlechtes Reinigungs-, Spül- und Schleuderergebnis
- hoher Wasserverbrauch (durch einen automatisch zugeschalteten zusätzlichen Spülgang)
- ö kologische Belastung

Waschmittel einfüllen

Ш = Kammer Einweichen/Vorwäsche

Ш = Kammer Hauptwäsche

= Kammer Weichspüler/Formspüler

Das Einspülen des Waschmittels für die Vorwäsche erfolgt über Kammer.

Das Einspülen des Waschmittels für die Hauptwäsche erfolgt über Kammer 📊. Sollte die Kapazität der Kammer 📊 im Programm "KOCH-/BUNTWÄSCHE" nicht ausreichen, kann zusätzlich Kammer 📊 für die Waschmitteleinspülung aktiviert werden (siehe Kapitel "Programmierfunktionen", Abschnitt "Kammer 📊 aktivieren").

Wasserenthärter

In den Härtebereichen II-IV können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Füllen Sie zuerst das Waschmittel, dann den Enthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Empfehlung: Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachstehender Reihenfolge zusammen in Kammer 📂:

1. Waschmittel
2. Wasserenthärter
3. Fleckensalz

Dadurch werden die Mittel besser eingespült.

Weichspüler, Formspüler, Stärke oder Flüssigstärke

Weichspüler geben der Wäsche einen weichen Griff und vermindern statische Aufladung beim maschinellen Trocknen.

Formspüler sind synthetische Stärkemittel und geben z.B. Hemden, Tisch- und Bettwäsche einen festeren Griff.

Stärke gibt der Wäsche Steifigkeit und Fülle.

■ Dosieren Sie, wie der Hersteller es angibt.

Automatisches Weichspülen, Formspülen oder Flüssigstärken

■ Den Deckel der Kammer 🎨 öffnen.

MAX.

■ Den Weichspüler, Formspüler oder Flüssigstärke einfüllen. Nicht über die Max.-Marke hinaus einfüllen.
■ Den Deckel schließen.
■ Waschmittel-Einspülkasten hinein-schieben.

Mit dem letzten Spülgang wird der Weichspüler, Formspüler oder Flüssigstärke eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer 📁.

Reinigen Sie nach mehrmaligem automatischen Stärken den Einspül-kasten, insbesondere den Saug-heber und den Weichspülkanal (Kapitel "Reinigung und Pflege", Abschnitt "Waschmittel-Einspülkasten reinigen").

Separates Weichspülen oder Formspülen

■ Weichspüler oder Formspüler in Kammer ⚙ füllen.
■ Programmwähler auf "Stärken" drehen.
■ Eine Schleuderdrehzahl wählen.
■ Taste "START" drücken.

Separates Stärken

■ Stärkemittel dosieren und vorbereiten, wie auf der Packung angegeben.
■ Die Stärke in Kammer 山 füllen.
■ Den Programmwähler auf "Stärken" drehen.
■ Eine Schleuderdrehzahl wählen.
■ Taste "START" drücken.

Übersicht

Programmart Textilart Temperatur max.			Drehzahl
KOCH-/BUNTWÄSCHE	Wäsche aus Baumwolle und Leinen, z. B. Bett-wäsche, Tischwäsche, Frottiertücher, Jeans, T-Shirts, Unterwäsche, Säuglingswäsche.	95°C bis 30°C	1600
BUNTWÄSCHE	Wäscheposten nach Norm.	60°C	1600
PFLEGELEICHT	Textilien aus synthetischen Fasern, Mischgewebe oder pflegeleicht ausgerüsteter Baumwolle, z. B. Oberhemden, Blusen, Kittel, Tischwäsche.	60°C bis 30°C	900
FEINWÄSCHE	Textilien aus synthetischen Fasern oder Kunstseide, z. B. Strümpfe, Blusen, Oberhemden, Feinwäsche.	40°C bis kalt	600
	Gardinen, die vom Hersteller als maschinenwaschbar deklariert sind.	30°C bis kalt	600
WOLLE	Textilien aus handwaschbarer oder maschinenwaschbarer Wolle und Wollgemische.	40°C bis kalt	1200
MINI	Leicht angeschmutzte Textilien, die im Buntwaschprogramm gewaschen werden können.	40°C	1600
Stärken	Tischdecken, Servietten, Schürzen, Berufskleidung.	kalt	1600
Schleudern	Schleuderfeste Textilien, z. B. handgewaschene Wäschestücke.		1600
Pumpen
Extraspülen	Textilien, die mit der Hand gewaschen wurden und nur gespült und geschleudert werden sollen.	kalt	1200
MISCHWÄSCHE	Beladungsmix aus Textilien für die Programme BUNTWÄSCHE und PFLEGELEICHT nach Farben sortiert.	40°C	900

kalt:

Bei der Temperaturangabe "kalt" wird das Wasser auf 24°C erwärmt; hiermit werden Temperaturschwankungen des Trinkwassers ausgeglichen und die Waschmittelwirkung verstärkt.

max. Füllmenge	Zusatzfunktionen Hinweise
5 kg – Einweichen– Vorwäsche– Kurz– Wasser plus (Option 1,2,3,4)		Bei besonders stark verschmutzter Wäsche Taste “Einweichen” oder “Vorwäsche” drücken. Dunkelfarbige Textilien mit Flüssigwaschmittel waschen.
5 kg		Für Prüfinstitute:Programmeinstellung für die Prüfung nach Norm EN 60456.
2,5 kg – Einweichen– Vorwäsche– Kurz– Wasser plus (Option 1,2,4)		Bei besonders stark verschmutzter Wäsche Taste “Einweichen” oder “Vorwäsche” drücken.Für gering verschmutzte Wäsche Taste “Kurz” drücken.
1 kg – Einweichen– Vorwäsche– Kurz		Textilien, die Wolle enthalten, im Wollprogramm waschen.
Trommel 1/2 bis 3/4 locker füllen	– Einweichen– Vorwäsche– Kurz	Der in Gardinen häufig vorhandene Feinstaub erfordert meist ein Programm mit Vorwäsche.
1 kg Flüssiges Wollwaschmittel benutzen.
2,5 kg – Wasser plus (Option 1,2,4)		Bei handwaschbaren Artikeln aus anderen Faserstoffen die Schleuderdrehzahl reduzieren oder abwählen.Weniger Waschpulver dosieren (halbe Beladung).
5 kg Die Wäsche sollte frisch gewaschen, aber nicht weichgespült sein.
5 kg
5 kg
3,0 kg – Einweichen– Vorwäsche– Kurz– Wasser plus (Option 1,2,3*,4*)		In Abhängigkeit der Wäschezusammensetzung werden Wasserstand, Anzahl der Spülgänge und die Laufzeit automatisch eingestellt (siehe Kapitel “Programme” Abschnitt “Ablauf”).* Option wird nur durchgeführt bei hohem Baumwollanteil.

Eine nähere Erläuterung der Zusatzfunktionen finden Sie im Kapitel "Zusatzfunktionen".

Ablauf

	KOCH-/ BUNT-WÄSCHE1)	PFLEGE-LEICHT1)	FEINWÄSCHE WOLLE
Einweichen	wählbar	wählbar	wählbar	-
Vorwäsche	wählbar	wählbar	wählbar	-
Hauptwäsche	●	●	●	●
Laugenabkühlung ab 75°C	programmierbar	-	-	-
Pendelspülen	-	ab 40°C	-	-
Anzahl der Spülgänge - normal 3 oder 4	2)	3	3	2
- Teilbeladung 2 2 - Kurz 2 2 3 -
Spülschleudern (U/min)	max. 1000	max. 500	-	max. 600
Endschleudern (U/min)	max. 1600 max. 900	max. 600 max. 1200
Knitterschutz	max. 30 min	max. 30 min	max. 30 min	-
Spülstop	wählbar	wählbar	wählbar	wählbar
ohne Endschleudern	wählbar	wählbar	wählbar	wählbar
Waschrhythmus	normal	normal	Schongang	Wolle
Wasserstand - Waschen	niedrig	niedrig	hoch	mittel
- Spülen	niedrig	mittel	hoch	mittel

Erläuterungen:

• Programmabschnitt vorhanden
• Programmabschnitt nicht vorhanden

1) Beladungsstufenerkennung:

In diesen Programmen wird anhand des Saugverhaltens der Wäsche der Programmablauf verändert.
2) Der 4. Spülgang wird automatisch zugeschaltet, wenn viel Schaum in der Trommel ist oder eine kleinere Schleuderdrehzahl als 700 U/min gewählt ist.

WOLLE:

Wolle ist in nassem Zustand sehr bewegungsempfindlich. Die Waschmechanik während des Programmablaufes ist gering.

MINI	Stärken	Schleudern	Extraspülen	MISCHWÄSCHE1)
				hoher Baumwollanteil	hoher Pflege-leichtanteil
-	-	-	-	wählbar	wählbar
-	●	-	-	wählbar	wählbar
●-	-	-	●	●
-	-	-	-	-	-
-	-	-	-	-	●
2-	-	23 oder 4		2)	3
2-	-	-	22
-	-	-	-	2	2
max. 500 -	-	-	max. 900 max. 500
max. 1600 max. 1600 max. 1600 max. 1200 max. 900 max. 900
max. 30 min	max. 30 min	max. 30 min	-	max. 30 min	max. 30 min
wählbar	wählbar	-	wählbar	wählbar	wählbar
wählbar	wählbar	-	wählbar	wählbar	wählbar
normal	normal	-	Schongang	normal	normal
niedrig mittel	niedrig	-	hoch	niedrig niedrig	niedrig mittel

Laugenabkühlung (programmierbar):

Am Ende der Hauptwäsche läuft zusätzliches Wasser in die Trommel; die Lauge wird etwas abgekühlt. Heiße Lauge kann Abflußrohre aus Kunststoff beschädigen.

Pendelspülen:

Die Lauge wird stufenweise am Ende der Hauptwäsche durch zu- und abfließendes Wasser abgekühlt. Hierdurch wird die Knitterbildung in den Textilien vermindert.

Spülschleudern:

Die Textilien werden zwischen den einzelnen Spülgängen geschleudert.

Endschleudern:

Die maximale Drehzahl des jeweiligen Waschganges wird über die Taste für die Schleuderdrehzahl gewählt. Bei den Programmen PFLEGELEICHT, FEINWÄSCHE, WOLLE, Extraspülen und MISCH-WÄSCHE begrenzt das Gerät die Endschleuderdrehzahl automatisch auf die oben angegebenen maximalen Drehzahlen.

Knitterschutz:

Vermindert die Knitterbildung an Textilien durch längeres Liegen der Wäsche in der Trommel. Die Trommel bewegt sich zweimal in der Minute.

Pflegesymbole

Waschen

95	Kochwäsche 95°C, 75°C
60	Buntwäsche 60°C
40	Buntwäsche 40°C
30	Buntwäsche 30°C
60	Pflegeleicht 60°C, 50°C
40	Pflegeleicht 40°C
30	Pflegeleicht 30°C
40	Feinwäsche 40°C
30	Feinwäsche 30°C
Handwäsche
nicht waschen
A P F chemisch reinigen
nicht chemisch reinigen
chloren möglich
nicht chloren

Trocknen

mit normaler Temperatur
☐mit niedriger Temperatur
nicht maschinell trocknen

Bügeln

heiß bügeln
mäßig heiß bügeln
nicht heiß bügeln
nicht bügeln

Durch Drücken auf eine Zusatzfunktionstaste wird die Zusatzfunktion dem Grundprogramm zugeschaltet. Die Kontrolleuchte der Zusatzfunktions-taste leuchtet.

Wählen Sie eine Zusatzfunktion, die vom Grundprogramm nicht zugelassen ist (siehe Kapitel "Programme" Abschnitt "Übersicht"):

- erlischt die Kontrolleuchte der Zusatzfunktionstaste beim Loslassen.

Einweichen

Das Einweichen ist für besonders stark verschmutzte und verfleckte Textilien mit eiweißhaltigen Flecken (wie z.B. Blut, Fett, Kakao) geeignet.

- Dauer des Einweichprozesses: 30 Minuten bis 6 Stunden, wählbar in 30-Minutenschritten.

Einweichzeit einstellen

①Programm wählen.
② Taste “Einweichen” so oft drücken, bis gewünschte Einweichzeit erreicht ist. Jeder Tastendruck verlängert die Einweichzeit um 30 Minuten.
- Kontrolleuchte neben der Taste "Einweichen" blinkt
- Wichtig! Die gewählte Einweichzeit wird im Display zur ursprünglichen Programmdauer hinzugezählt.

3 Taste "START" drücken, wenn keine Startvorwahl gewählt werden soll. Die Kontrolleuchte der Taste "Einweichen" leuchtet konstant.

Einweichzeit löschen

Taste "Einweichen" so oft drücken, bis die Kontrolleuchte erlischt.

Waschmitteldosierung bei der Zusatzfunktion "Einweichen":

– Bei Programmen ohne Vorwäsche:

Gesamtwaschmittelmenge in Kammer 📊 oder direkt auf die in der Trommel liegende Wäsche geben.

– Bei Programmen mit Vorwäsche:

1/4 der Waschmittelmenge für den Einweichvorgang und die Vorwäsche in Kammer 山 geben, 3/4 der Waschmittelmenge für die Hauptwä-sche in Kammer 山 geben.

Vorwäsche

Für stark verschmutzte und verfleckte Textilien.

Kurz

Verkürzt die Programmlaufzeit. Für leicht verschmutzte Textilien.

In den Programmen "KOCH-/BUNTWÄSCHE", "PFLEGELEICHT" und "MISCH-WÄSCHE" werden nur zwei Spülgänge mit erhöhtem Wasserstand durchgeführt.

Wasser plus

Der Wasserstand beim Einweichen, in der Vorwäsche und in der Hauptwäsche und/oder Spülen wird erhöht und/oder ein zusätzlicher Spülgang wird durchgeführt.

Sie können zwischen vier Optionen für die Taste Wasser plus wählen.

Die Optionen sind im Kapitel "Programmierfunktionen", Abschnitt "System Wasser plus" erklärt.

Summer

Bei Programmende oder bei erreichen des Spülstops ertönt wiederholend ein Signal.

Der Summer ertönt, bis das Gerät ausgeschaltet wird.

Ausschalten der Zusatzfunktionen

Ist eine Zusatzfunktion eingeschaltet, d.h. die Kontrolleuchte der Taste leuchtet, kann diese durch nochmaliges Drücken der Taste ausgeschaltet werden. Die Kontrolleuchte der Taste erlischt.

Schleudern

Das Endschleudern wird nach jedem Grundprogramm durchgeführt, wenn eine Drehzahl gewählt worden ist.

"ohne Endschleudern"

Die Textilien werden nach dem letzten Spülgang nicht geschleudert. Das Gerät schaltet nach dem Pumpen sofort in den Knitterschutz.

Das Spülschleudern in den jeweiligen Programmen wird durchgeführt.

"Spülstop"

Die Textilien bleiben nach dem letzten Spülgang im Wasser liegen.

Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden.

Das Spülschleudern in den jeweiligen Programmen wird durchgeführt.

Programm fortsetzen:

- mit Endschleudern

Mit der Taste "Schleudern" die gewünschte Drehzahl einstellen.

- ohne Endschleudern

Taste "Schleudern" einmal drücken auf "ohne Endschleudern", das Gerät pumpt das Wasser ab.

Elektronische Programm-verriegelung

Die Programmverriegelung verhindert, daß während des Waschens das Gerät geöffnet oder das Programm abgebrochen wird.

Programmverriegelung einschalten

1 Programm wählen, wie im Kapitel "So waschen Sie richtig" beschrieben.
2 Taste "START" so lange drücken (mindestens 4 Sekunden), bis die Servicekontrolleuchte "verriegelt" (unten rechts auf der Blende) leuchtet.

Die Programmverriegelung ist jetzt aktiviert.

Das Gerät akzeptiert jetzt keine Änderungen und wäscht das Waschprogramm zu Ende.

Nach Ablauf des Waschprogramms ist die Programmverriegelung aufgehoben, damit ein neues Waschprogramm gewählt werden kann.

Programmverriegelung ausschalten

① Taste “START” so lange drücken, bis die Servicekontrolleuchte “verriegelt” (unten rechts auf der Blende) er- lischt.

Ausnahme:

In der Ablaufanzeige blinkt die Kontrollleuchte"Knitterschutz/Ende".

1 Programmwähler auf vorher gewähltes Programm stellen. Die Kontrollleuchte "Knitterschutz/Ende" erlischt.
2 Taste "START" so lange drücken (mindestens 4 Sekunden), bis die Servicekontrolleuchte "verriegelt" (unten rechts auf der Blende) erlischt.

Elektronische Schloßfunktion

Die Schloßfunktion schützt Ihr Gerät vor Fremdbenutzung.

Bei eingeschalteter Schloßfunktion kann:

– das Gerät nicht geöffnet werden,
- kein Programm gewählt werden,
– das Gerät nicht gestartet werden.

Schloßfunktion einschalten

① Gerät schließen, Programmwähler auf "Ende" stellen.
②Gerät einschalten
③ Taste "Vorwäsche" drücken und während der folgenden Schritte ④ bis ⑥ gedrückt halten.
4 Programmwähler langsam Schritt für Schritt im Uhrzeigersinn auf "KOCH-/BUNTWÄSCHE 40°C" drehen.
5 Programmwähler langsam Schritt für Schritt gegen den Uhrzeigersinn auf "Ende" drehen.
6 Programmwähler langsam Schritt für Schritt gegen den Uhrzeigersinn auf "Schleudern" drehen.
– Die Servicekontrolleuchte "verriegelt" (unten rechts auf der Blende) blinkt.
⑦ Taste "Vorwäsche" loslassen.
⑧ Gerät ausschalten.

Schloßfunktion ausschalten

Schritte ① bis ⑦ wiederholen. Die Servicekontrolleuchte "verriegelt" erlischt.

Im Display erscheinen die Zeiten für Restzeitanzeige oder die Restzeitanzeige mit addierter Einweichzeit oder die Startvorwahl. Zusätzlich dient es als Anzeige für die Programmierfunktionen.

Startvorwahl

Im Display erscheint die gewählte Startvorwahlzeit.

Nach dem Start des Gerätes wird die Startvorwahlzeit zurückgezählt.

Bei einer Startverzögerung größer 10 h im Stundentakt und ab einer Startverzögerung von 9 h 59 min im Minutentakt.

Nach Ablauf der Startvorwahlzeit startet das Programm und im Display erscheint die jeweils aktuelle Programm-dauer.

Das Einschalten der Startvorwahl ist im Kapitel "So waschen Sie richtig" Abschnitt "Programmstart" erklärt.

Restzeitanzeige

Bei einem Programm ohne Startvorwahl wird im Display nach Programmstart die maximale Programmdauer in Stunden und Minuten angezeigt.

In den Programmen KOCH-/BUNTWÄ-SCHE, PFLEGELEICHT und MISCHWÄ-SCHE wird während der Durchfeuchtungsphase die Wäschemenge ermittelt. Danach erfolgt bei Teilbeladung eine Zeitverkürzung von bis zu 60 Minuten.

Einweichen

Wird eine Einweichzeit gewählt, so wird diese im Display auf die vorhandene Laufzeit des Programmes zu einer Gesamtlaufzeit addiert.

Beispiel:

Das Programm KOCH-/BUNTWÄSCHE 60°C wird gewählt :

• das Display zeigt eine Programmlaufzeit von 1 h 58 min an.
  – es wird eine Einweichzeit von 1 Stunde gewählt.
• Das Display zeigt eine Gesamtlaufzeit von 2 h 58 min an.

Eine genauere Erklärung zum Einweichen finden Sie im Kapitel "Zusatzfunktionen", Abschnitt "Einweichen".

Mit den Programmierfunktionen können Sie das Gerät an Ihre individuellen Bedürfnisse anpassen. Die Programmierfunktionen bleiben so lange gespeichert, bis sie wieder vom Benutzer gelöscht werden.

Die folgenden Programmier- funktionen haben Sie zur Aus- wahl:

P1 = Maximaler Wasserstand

Der Wasserstand im Spülen wird automatisch auf maximalen Wasserstand erhöht für besondere Anforderungen an die Spülwirkung.

Wirksam in den Spülgängen der Programme:

• KOCH-/BUNTWÄSCHE
• PFLEGELEICHT
• MINI
• MISCHWÄSCHE

P2 = System Wasser plus

Die Taste "Wasser plus" besitzt vier verschiedene Optionen, die den Wasserstand erhöhen und/oder einen zusätzlichen Spülgang bewirken.

Option 1

Erhöhung des Wasserstandes im Programmabschnitt Spülen bei den Programmen Koch-/Buntwäsche, Pflegeleicht, Mini und Mischwäsche, z.B bei besonderer Anforderung an die Spülwirkung.

Option 2

Erhöhung des Wasserstandes in allen Programmabschnitten der Programme Koch-/Buntwäsche, Pflegeleicht, Mini und Mischwäsche, z.B. bei besonders empfindlichen Textilien und schwer einspülbaren Waschmitteln. Diese Option ist im Auslieferungszustand eingestellt.

Option 3

Bei der Koch-/Buntwäsche wird ein zusätzlicher Spülgang durchgeführt, z.B. bei besonderer Anforderung an die Spülwirkung.

Option 4

Erhöhung des Wasserstandes in allen Programmabschnitten der Programme Koch-/Buntwäsche, Pflegeleicht, Mini und Mischwäsche. Im Programm Koch-/Buntwäsche wird ein zusätzlicher Spülgang durchgeführt, z.B. bei Hautempfindlichkeit gegenüber Waschmitteln.

P4 = Kammer ⊥ aktivieren

Im Hauptwaschgang der KOCH-/BUNTWÄSCHE läuft die ersten 10 Sekunden das Wasser über die Kammer ☐ ein.

Die Kammer 📊 kann für die Waschmittelmenge der Hauptwäsche nicht ausreichen, wenn:

– das Wasser sehr hart ist (Härtebereich IV) und
– die Wäsche stark verschmutzt ist.

In diesem Fall kann Kammer 📊 für die Einspülung von Waschmittel für die Hauptwäsche genutzt werden.

P9 = Schongang

Für das schonende Waschen leicht verschmutzter Textilien. Die Trommelbewegung wird reduziert.

Der Schongang kann in den Programmen KOCH-/BUNTWÄSCHE, PFLEGE-LEICHT, MINI, Stärken und MISCH-WÄSCHE benutzt werden.

Ist der Schongang programmiert, wird bei jedem Waschgang in diesen Programmen mit dem Schongang-rhythmus gewaschen.

P10 = Laugenabkühlung für "KOCH-/BUNTWÄSCHE" aktivieren

Am Ende der Hauptwäsche läuft zusätzliches Wasser in die Trommel; die Lauge wird abgekühlt.

Die heiße Lauge kann Abflußrohre aus Kunststoff beschädigen.

Die Laugenabkühlung erfolgt bei Anwahl der Temperaturen 95°C und 75°C.

P11 = Memory-Funktion

Wird zu einem Programm eine Zusatzfunktion angewählt und/oder die Schleuderdrehzahl geändert, speichert das Gerät diese Einstellungen bei Programmstart ab.

Die Memory-Funktion ist im Auslieferungszustand aktiv. Sie kann über diese Programmierfunktion ausgeschaltet werden.

Das Programmieren der Programmierfunktionen ist auf den folgenden Seiten beschrieben.

Programmieren und Speichern

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Die Programmierung erfolgt in vier Schritten:

1. Programmiermodus anwählen
2. Programmierfunktion anwählen
3. Programmierfunktion aktivieren oder deaktivieren
4. Programmierfunktion abspeichern

1. Programmiermodus anwählen

① Das Gerät muß ausgeschaltet und geschlossen sein.
Der Programmwähler steht auf Position "Ende".
2 Die Zusatzfunktionstasten "Einweichen" und "Vorwäsche" gleichzeitig drücken und gedrückt halten und . .
3 . . . das Gerät mit der "I-EIN/0-AUS"-Taste einschalten.
④ Alle Tasten loslassen.
In dem Display erscheint: P O

2. Programmierfunktion anwählen

5 Drehen Sie den Programmwähler auf eine der folgenden Stellungen:
- für die Programmierfunktion P1 Maximaler Wasserstand auf - MISCHWÄSCHE -
- für die Programmierfunktion P2 System Wasser plus auf - Extraspülen -
- für die Programmierfunktion P4 Kammer ⊥ aktivieren auf - Schleudern -
- für die Programmierfunktion P9 Schongang auf - WOLLE 40°C -
- für die Programmierfunktion P10 Laugenabkühlung für Koch-/Buntwäsche aktivieren auf – FEINWÄSCHE kalt –
- für die Programmierfunktion P11 Memory-Funktion auf - FEINWÄSCHE 30°C -
6 Im Display blinkt nun das P abwechselnd mit der Zahl der Programmierfunktion z.B. P...1...P...1
Zusätzlich erscheint rechts:
= Programmierfunktion ist nicht aktiv
= Programmierfunktion ist aktiv
bei P 2 erscheint rechts eine 2 = Option 2 ist aktiv.

3. Programmierfunktion aktivieren oder deaktivieren.

Für die Programmierfunktionen P1, P4, P9, P10, P11

⑦ Durch Drücken der Taste "Start" wird die Anzeige im Display umgeschaltet von "0" auf "1" oder von "1" auf "0".

Für die Programmierfunktion P2

7 Durch Drücken der Taste "Start" können Sie die verschiedenen Optionen anwählen

Erscheint rechts eine 1 = Option 1

Erscheint rechts eine 2= Option 2

Erscheint rechts eine 3 = Option 3

Erscheint rechts eine 4= Option 4

4. Programmierfunktion abspeichern

Das Gerät mit der Taste "I-EIN/0-AUS" ausschalten.

Sie können nun das gewünschte Waschprogramm starten.

Die Programmierfunktion ist jetzt abgespeichert und steht jederzeit zur Verfügung, bis sie wieder gelöscht wird.

Waschautomat reinigen

■ Gehäuse mit mildem Reinigungsmittel oder Seifenlauge reinigen. Mit einem weichen Tuch trockenreiben.
■ Blende und Deckel mit einem feuchten Tuch abreiben und nachtrocknen.
■ Waschtrommel mit einem geeigneten Edelstahl-Putzmittel reinigen.

Keine Scheuermittel und keine Glas- oder Allzweckreiniger verwenden! Diese können aufgrund ihrer chemischen Zusammensetzung erhebliche Beschädigungen der Kunststoffoberflächen hervorrufen.

Waschmittel-Einspülkasten reinigen

■ Waschmittel-Einspülkasten bis zum Anschlag herausziehen.

Miolo

■ Roten Entriegelungsknopf drücken und Waschmittel-Einspülkasten herausnehmen.

■ Einspülkammern und Weichspülkanal reinigen. Bitte entfernen Sie eventuelle Waschmittelrückstände regelmäßig.

■ Saugheber aus der Kammer 🌐 herausziehen und unter fließendem warmen Wasser reinigen.

Laugenfilter und Laugen- pumpe reinigen

Kontrollieren Sie den Laugenfilter. Anfangs nach 3-4 Wäschen, um festzustellen, wie oft eine Reinigung notwendig ist.

Bei der normalen Reinigung laufen ca. 2 Liter Wasser aus.

Wenn der Ablauf verstopft ist, befindet sich eine größere Menge Wasser im Gerät (max. 25 l).

Vorsicht: wenn kurz vorher mit ho- her Temperatur gewaschen wurde, besteht Verbrühungsgefahr!

Miele

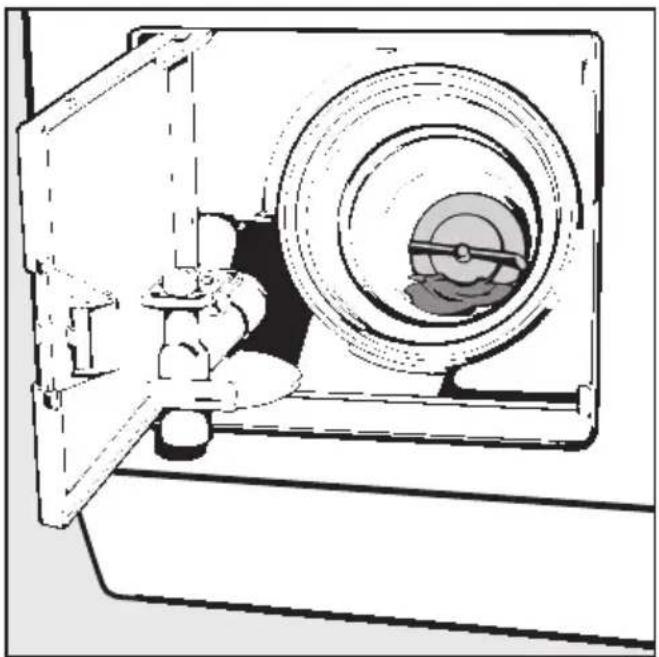

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein gelber Öffner für die Klappe zum Laugenfilter (siehe Abbildung oben).

■ Fülltür öffnen.

■ Behälter unter den Schlauch stellen.

2-3+ 2,01

■ Laugenfilter mit 2-3 Umdrehungen lösen, aber nicht herausdrehen.

Bei größeren Mengen Entleerungsvorgang wiederholen, bis kein Wasser mehr ausläuft. Wasserablauf unterbrechen: Laugenfilter wieder zu-drehen.

Reinigung und Pflege

■ Wenn kein Wasser mehr ausläuft: Laugenfilter ganz herausdrehen.
■ Laugenfilter gründlich reinigen.

■ Fremdkörper (Knöpfe, Münzen etc.) entfernen.

■ Prüfen, ob sich der Laugenpumpenflügel leicht drehen läßt. Wenn nicht: Fremdkörper entfernen.
■ Innenraum reinigen.

Es dürfen sich keine Kalk- und Waschmittelablagerungen oder Fremdkörper im Schraubgewinde befinden.

■ Laugenfilter wieder einsetzen und festdrehen.

Wird der Laugenfilter nicht wieder eingesetzt und festgedreht, läuft Wasser aus dem Gerät.

Nach der Reinigung:

Um Waschmittelverluste zu vermeiden

■ füllen Sie ca. 2 l Wasser durch den Waschmittel-Einspülkasten ein.

Das Kugelventil ist wieder aktiv.

Wassereinlaufsieb reinigen

Das Gerät hat zum Schutz der Wassereinlaufventile ein Sieb.

Das Sieb im Zulaufschlauch am freien Schlauchende sollten Sie etwa alle 6 Monate kontrollieren. Bei häufigen Unterbrechungen im Wassernetz kann dieser Zeitraum kürzer sein.

■ Wasserhahn zudrehen.
■ Zulaufschlauch vom Wasserhahn abschrauben.
■ Gummidichtung (1) aus der Führung herausziehen.

■ Steg des Kunststoffsiebes (2) mit einer Kombi- oder Spitzange fassen, herausziehen und reinigen.
■ Wiedereinbau in umgekehrter Reihenfolge.

Den Schlauch fest an den Wasserhahn schrauben und den Wasserhahn öffnen. Falls Wasser austritt, die Überwurfmutter nachziehen.

Das Schmutzsieb muß nach der Reinigung wieder eingebaut werden.

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was tun, wenn . . . Ursache Behebung
. . . kein Programmstart erfolgt?	Das Gerät hat keinen Strom. Die Kontrolleuchte "Knitterschutz/Ende" leuchtet nicht oder die Taste "START" blinkt nicht.	Prüfen Sie, ob:— die Tür richtig geschlossen ist.— der Netzstecker eingesteckt ist.— die Sicherung in Ordnung ist.
. . . bei Anwahl des Programms Schleudern kein Programmstart erfolgt?	Der Waschautomat muß betriebsbereit gemacht werden.	Siehe Kapitel "Vor dem ersten Waschen", Abschnitt "Laugenraum ausspülen".
. . . die Servicekontrolleuchte "verriegelt" leuchtet?	Die Programmverriegelung ist eingeschaltet.	Schalten Sie die Programmverriegelung aus.
. . . die Servicekontrolleuchte "verriegelt" blinkt?	Die Schloßfunktion ist eingeschaltet.	Schalten Sie die Schloßfunktion aus.
. . . die Fehlerkontrolleuchte "Dosierung prüfen" blinkt?	Es hat sich zu viel Schaum beim Waschen gebildet.	— Bitte dosieren Sie beim nächsten Waschgang weniger Waschmittel, und beachten Sie die Dosierhinweise auf der Waschmittelpackung.— Berücksichtigen Sie die Wasserhärte bei der Dosierung.— Verwenden Sie ein anderes, weniger schäumendes Waschmittel.
. . . die Fehlerkontrolleuchte "Ablauf prüfen" blinkt während des Programmablaufes, aber das Waschprogramm wie gewohnt abläuft?	Der Wasserablauf ist beeinträchtigt.	— Reinigen Sie Laugenfilter und Laugenpumpe.— Liegt der Ablaufschlauch zu hoch? Max. Abpumphöhe 1m.
. . . die Fehlerkontrolleuchte "Ablauf prüfen" blinkt, der Summer dauernd ertönt und das Programm nicht wie gewohnt abgelaufen ist?	Der Wasserablauf ist blockiert.	— Reinigen Sie Laugenfilter und Laugenpumpe.— Liegt der Ablaufschlauch zu hoch? Max. Abpumphöhe 1m.
Was tun, wenn . . . Ursache Behebung
. . . die Fehlerkontrolleuchte “Zulauf prüfen” blinkt während des Programmablaufes, aber das Waschprogramm wie gewohnt abläuft?	Der Wasserzulauf ist beeinträchtigt.	— Der Wasserhahn ist nicht weit genug geöffnet.— Der Zulaufschlauch ist geknickt.— Der Wasserdruck ist zu niedrig.— Das Sieb im Zulaufschlauch ist verschmutzt. Sieb reinigen.
. . . die Fehlerkontrolleuchte “Zulauf prüfen” blinkt, der Summer dauernd ertönt und die Wäsche nicht gewaschen wurde?	Der Wasserzulauf ist gesperrt.	— Öffnen Sie den Wasserhahn.— Programm neu starten.
. . . die Fehlerkontrolleuchten “Zulauf prüfen” und “Ablauf prüfen” blinken und der Summer dauernd ertönt?	Das Waterproof-System hat reagiert.	Rufen Sie den Kundendienst.
. . . eine der folgenden Kontrolleuchten blinkt?– “ Einw./Vorw.” + Summer– “ Waschen”– “Spülen” + Summer– “Spülstop”	Ein Defekt liegt vor.	— Taste “I-Ein/0-Aus” herausdrücken.— Programmwähler auf “Ende” drehen.— Taste “I-Ein/0-Aus” hereindrücken.— Programm neu starten.— Blinkt die Kontrolleuchte erneut, rufen Sie den Kundendienst.
. . . das Waschprogramm frühzeitig beendet ist und im Display erscheinen drei waagrechte Striche “-- -” und der Summer permanent ertönt?	Ein Defekt liegt vor.	— Taste “I-Ein/0-Aus” herausdrücken.— Programmwähler auf “Ende” drehen.— Taste “I-Ein/0-Aus” hereindrücken.— Programm neu starten.— Erscheinen erneut die drei waagerechten Striche, rufen Sie den Kundendienst.
. . . die Kontrolleuchte “Endschleudern” blinkt?	Das Endschleudern wurde nicht durchgeführt. Das Gerät erkannte eine zu große Unwucht.	- Lockern Sie die Wäsche auf.- Drehen Sie den Programm-wähler auf “Schleudern”.- Beachten Sie die Drehzahl des jeweiligen Programms.
. . . die Kontrolleuchte “Knitterschutz/Ende” blinkt?	Die Stellung des Programmwählers wurde nach Programmstart verändert.	Stellen Sie den Programmwähler wieder auf das vorher gewählte Programm.
. . . die Ringbeleuchtung nicht leuchtet?	Das ist keine Störung. Siehe Kapitel“Gerätebeschreibung”.
. . . die Fülltür sich nicht öffnen läßt?	Das Gerät ist nicht elektrisch angeschlossen.	Stecken Sie den Schuko-Stecker in die Steckdose.

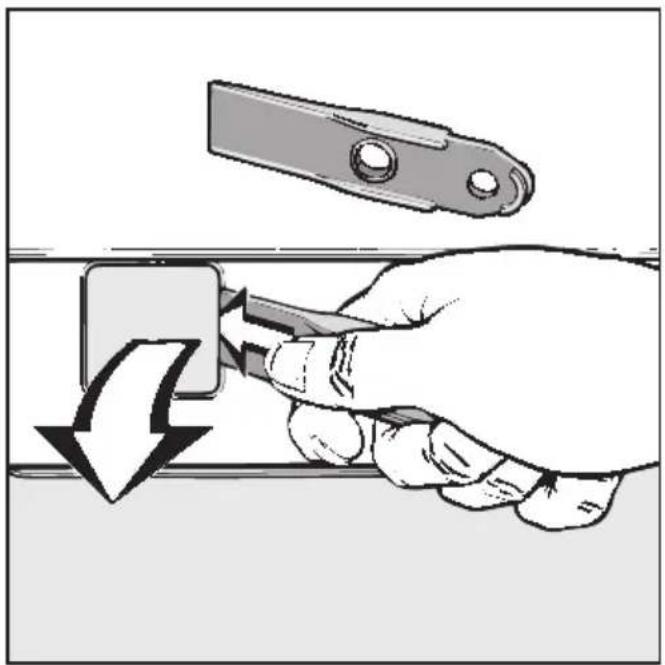

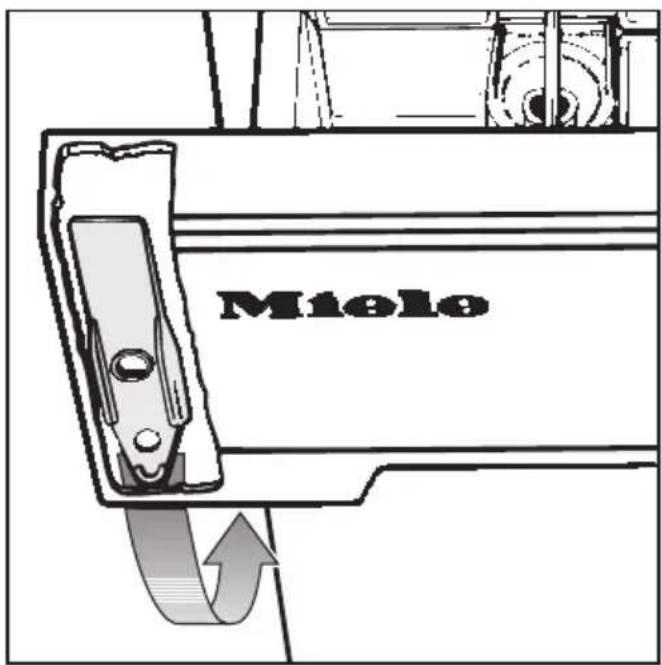

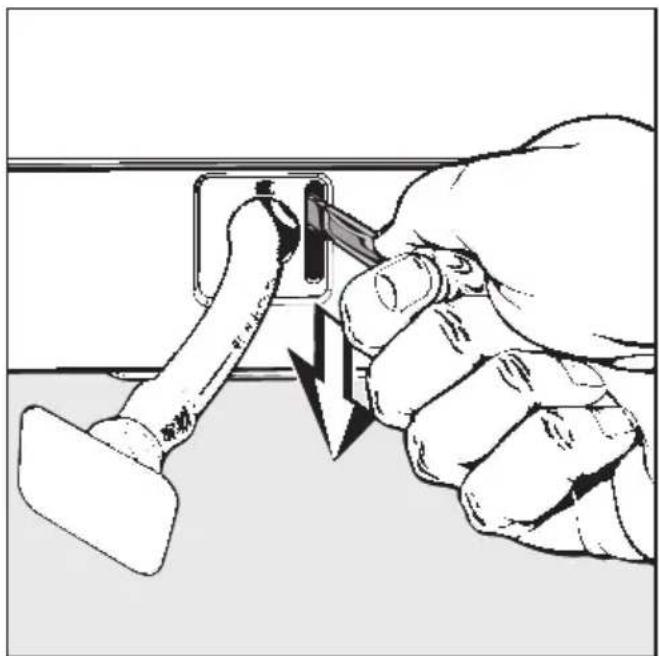

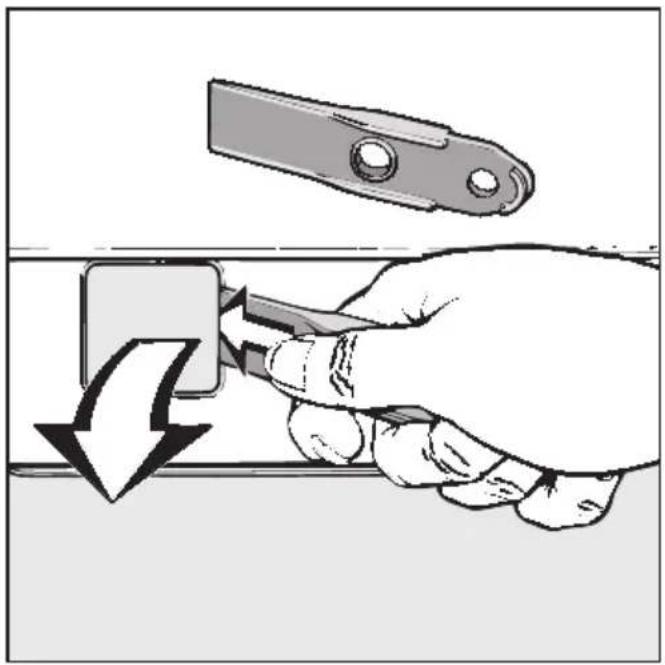

	Stromausfall	Öffnen Sie die Fülltür wie im Kapitel “Was tun, wenn”, Abschnitt "Fülltür öffnen bei Stromausfall" beschrieben.
	Die Tür war nicht korrekt eingerastet.	Drücken Sie einmal kräftig gegen die Schloßseite der Fülltür, und drücken Sie anschließend die Taste “Tür”.
	Es befindet sich noch Wasser in der Trommel.	- Programm Pumpen wählen und das Wasser abpumpen.- Fülltür öffnen.
	Die Laugentemperatur ist höher als 55°C.

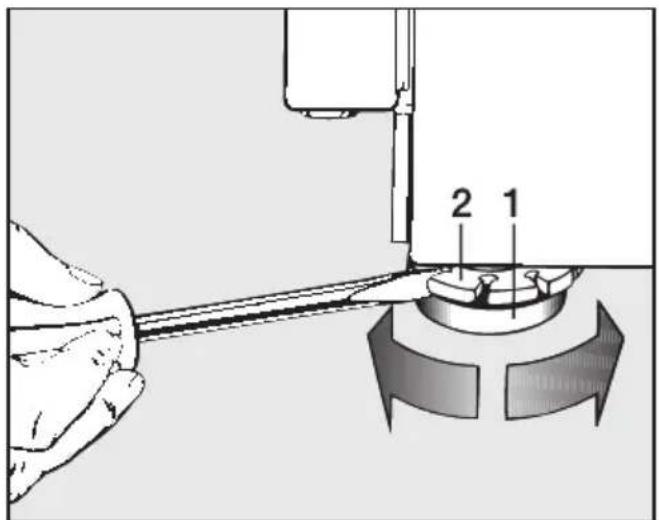

. . . das Gerät während des Schleuderns nicht ruhig steht?	Die Gerätefüße stehen nicht gleichmäßig.	Richten Sie das Gerät standsicher aus.
. . . die Wäsche nicht wie gewohnt geschleudert wird?	Die eingestellte Schleuder-drehzahl war zu niedrig.	Wählen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl.
	Die Wäsche konnte sich in der Trommel nicht genügend verteilen. Deshalb wurde zum Schutz des Gerätes nur mit einer reduzierten Drehzahl geschleudert.	Geben Sie deshalb immer große und kleine Wäscheteile in die Trommel.
. . . ungewöhnliche Pumpgeräusche auftreten?	Kein Fehler! Die Geräusche am Anfang und am Ende des Pumpvorganges sind normal.
. . . im Einspülkasten größere Waschmittelrückstände verbleiben?	Der Fließdruck des Wassers reicht nicht aus.	— Reinigen Sie das Sieb im Wasserzulauf.— Drücken Sie evtl. die Taste “Wasser plus”.
	Pulverwaschmittel in Verbindung mit Enthärtungsmitteln neigen zum Kleben.	Geben Sie künftig erst das Waschmittel und dann das Enthärtungsmittel in den Einspülkasten.
. . . der Weichspüler nicht vollständig eingespült wird oder zuviel Wasser in der Kammer ☎ stehenbleibt?	Der Saugheber sitzt nicht richtig oder ist verstopft.	Reinigen Sie den Saugheber.
	Der Weichspülkanal ist verstopft.	Reinigen Sie den Weichspülkanal.
. . . auf der gewaschenen Wäsche graue elastische Rückstände (Fettläuse) haften?	Die Dosierung des Waschmittels war zu niedrig (die Wäsche war stark mit Fett verschmutzt (Öle, Salben)).	— Geben Sie bei derartig verschmutzter Wäsche entweder mehr Waschmittel zu, oder verwenden Sie Flüssigwaschmittel.— Lassen Sie vor der nächsten Wäsche das “KOCH/BUNT-PROGRAMM 60°C” mit Flüssigwaschmittel ohne Wäsche laufen.
. . . sich auf den gewaschenen Textilien weiße, waschmittelähnliche Rückstände befinden?	Das Waschmittel enthält wasserunlösliche Bestandteile (Zeolithe) zur Wasserenthärtung. Diese haben sich auf den Textilien festgesetzt.	— Versuchen Sie nach dem Trocknen die Rückstände mittels einer Bürste zu entfernen.— Waschen Sie die Textilien zukünftig mit Flüssigwaschmittel. Diese enthalten keine Zeolithe.
. . . die Wäsche nicht mit Flüssigwaschmittel sauber wird?	Flüssigwaschmittel enthalten keine Bleichmittel.Flecken aus Obst, Kaffee oder Tee können nicht entfernt werden.	— Verwenden Sie gleichmittelhaltige Pulverwaschmittel.— Füllen Sie Fleckensalz in die Kammer ⓚ und das Flüssigwaschmittel in eine Dosierkugel.— Geben Sie nie Flüssigwaschmittel und Fleckensalz zusammen in die Einspül-kammer.

Fülltür öffnen bei Stromausfall

Wenn der Ablauf verstopft ist, befindet sich eine größere Menge Wasser im Gerät (max. 25 l).

Vorsicht: wenn kurz vorher mit ho- her Temperatur gewaschen wurde, besteht Verbrühungsgefahr!

■ Gerät ausschalten.

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein gelber Öffner (siehe Abbildung unten).

Miole

■ Entnehmen Sie den Öffner.

Achtung!

Bei Türanschlag links befinden sich zwei Klappen in der Sockelblende. Die linke Klappe enthält die Entleerungsvorrichtung.

■ Klappe in der Sockelblende öffnen.

■ Entleerungsschlauch in eine Schüssel legen.

■ Stopfen herausziehen. Läuft kein Wasser mehr aus, Schlauch wieder verschließen.

■ Bei größeren Wassermengen Vorgang wiederholen.

Überzeugen Sie sich vor der Wäscheentnahme stets davon, daß die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Verletzungsgefahr.

Türanschlag rechts

反动

■ Die Notentriegelung mit einem Löffelstiel nach unten ziehen. Die Fülltür öffnet sich.

Türanschlag links

■ Rechte Klappe in der Sockelblende öffnen.

■ Die Notentriegelung mit einem Löffelstiel nach unten ziehen. Die Fülltür öffnet sich.

Kundendienst

Zur Ausführung von Reparaturen benachrichtigen Sie bitte

– Ihren Miele Fachhändler oder

– den Miele Werkkundendienst unter der Telefonnummer

(D)(0800) 22 44 666

A Salzburg (06 62) 85 84-3 21 (06 62) 85 84-3 22

Wien (01) 6 80 95

(01) 6 83 00

L49711-20

4 97 11-22

Der Kundendienst benötigt Model und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Fülltür oberhalb des Schauglases.

Programmaktualisierung (PC)

Durch eine Programmaktualisierung (PC = Programme Correction) können in Zukunft die aktuellen Erkenntnisse der Programmtechnik in die Elektronik Ihres Gerätes eingespeichert werden.

Die auf der Bedienungsblende mit "PC" gekennzeichnete Service-Anzeige dient dem Kundendienst als Übertragungspunkt für die Programmaktualisierung.

Die Programmaktualisierung kann erfolgen, sobald zukünftige Entwicklungen veränderte Wasch- und Spülprogramme möglich machen. Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekanntgeben.

Miele MADE IN GERMANY

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Gegensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaften beim Schleudern selten in Schwingung.

Beachten Sie:

■ Gerät lotrecht und standsicher aufstellen.
■ Gerät nicht auf weichen Fußbodenbelägen aufstellen, da das Gerät sonst während des Schleuderns vibriert.
■ Bei Aufstellung auf einer Holzbalkendecke: Gerät auf eine Sperrholzplatte (mind. 59x52x3 cm) stellen. Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt werden.

Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder Decke am größten.

Bei Aufstellung auf einen bauseitig vorhandenen Sockel (Betonsockel oder gemauerter Sockel) muß das Gerät durch Spannlaschen (erhältlich im Miele Fachhandel oder beim Miele Kundendienst) gesichert werden. Sonst besteht die Gefahr, daß das Gerät beim Schleudern vom Sockel fällt.

Gerät aufstellen

Gerät vom Verpackungsboden zum Aufstellort transportieren. Beachten Sie:

■ Zum Heben nicht an die Fülltür fassen.
■ Gerätefüße und Aufstellfläche müssen trocken sein, sonst besteht Rutschgefahr beim Schleudern.

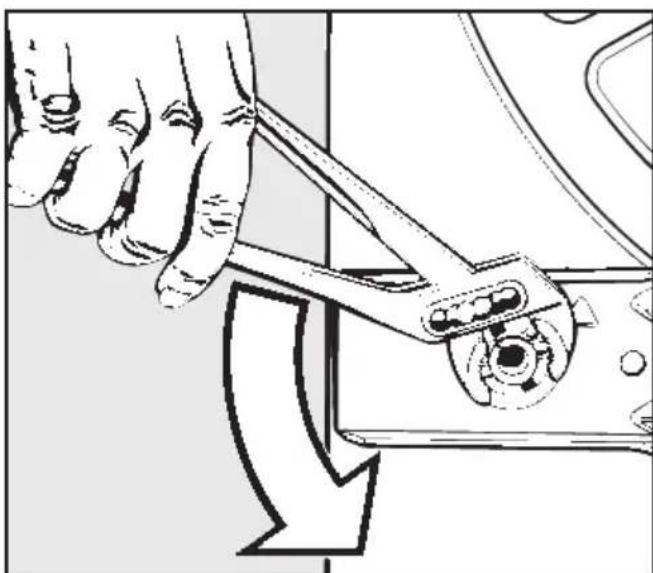

Transportsicherung entfernen

■ Linke Transportstange um 90° drehen.

■ Rechte Transportstange um 90° drehen.

■ Löcher mit den mitgelieferten Stopfen verschließen.

■ Stangen und Stützblech herausziehen.

Das Gerät darf ohne Transportsicherung nicht transportiert werden.

Bewahren Sie die Transportsicherung auf. Sie muß vor einem Transport des Gerätes (z. B. bei einem Umzug) wieder montiert werden.

Ausrichten

Das Gerät muß lotrecht und gleichmäßig auf allen vier Füßen stehen, damit ein einwandfreier Betrieb gewährleistet ist.

Eine unsachgemäße Aufstellung erhöht den Wasser- und Energieverbrauch und das Gerät kann wandern.

Der Ausgleich des Gerätes erfolgt über die vier Schraubfüße. Im Auslieferungszustand sind alle Füße hereingedreht.

Fuß herausdrehen und kontern

■ Das Gerät leicht ankippen und sichern, z.B. mit einem festen Holzklotz.

Achten Sie darauf, daß das Gerät nicht abrutscht, sonst besteht Verletzungsgefahr.

■ Fuß 1 zusammen mit der Kontermutter 2 mit einen Schraubendreher nach links lösen (siehe Abbildung unten) und herausschrauben.
■ Gerät wieder auf alle vier Füße stellen.
■ Mit einer Wasserwaage überprüfen, ob das Gerät lotrecht steht.

■ Fuß 1 mit einer Wasserpumpenzange festhalten und die Kontermutter 2 mit einem Schraubendreher nach rechts fest gegen das Gehäuse drehen.

Alle vier Kontermuttern müssen fest gegen das Gehäuse gedreht sein. Bitte überprüfen Sie auch die Füße, die beim Ausrichten nicht herausgedreht wurden. Sonst besteht die Gefahr, daß das Gerät wandert.

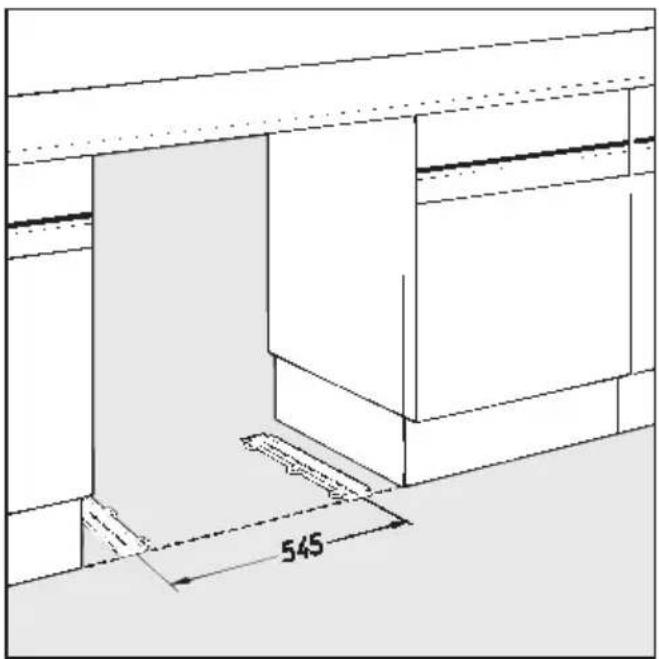

Unterbau

Aufstellung unter einer Arbeitsplatte:

■ ein Unterbausatz* ist erforderlich. Der Gerätedeckel wird durch ein Abdeckblech ersetzt. Die Montage des Abdeckblechs ist aus Gründen der elektrischen Sicherheit unbedingt erforderlich und darf nur von einem autorisierten Fachmann durchgeführt werden.
■ Eine Montageanweisung liegt dem Unterbausatz bei.
■ Bei Arbeitsplatten-Höhe 900/910 mm ist ein Höhen-Ausgleichsrahmen* erforderlich.

Wasserzulauf und -ablauf sowie der Elektroanschluß sollten in der Nähe des Gerätes installiert und zugänglich sein.

500 20 600 600 165 35 700 52 575 820-3 595

545

Die im Unterbausatz mitgelieferten Gleitkufen verhindern Beschädigungen empfindlicher Fußböden beim Verschieben des Gerätes.

Wasch-Trocken-Säule

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele- Trockenautomaten möglich. Dazu ist ein Verbindungsbausatz* erforderlich.

Alle mit * gekennzeichneten Teile sind im Miele Fachhandel oder Miele Kundendienst erhältlich.

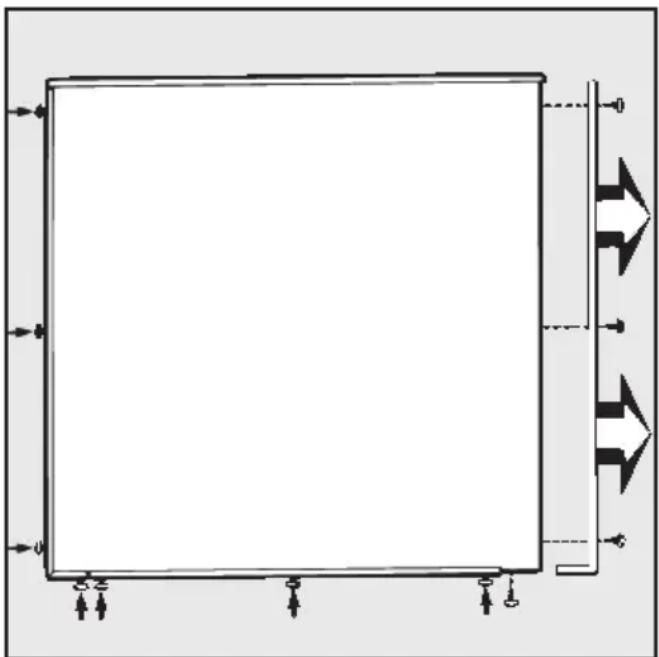

Dekorplatte der Tür einsetzen bzw. wechseln

Empfehlung: Die Tür sollte beim Einsetzen bzw. Wechseln der Dekorplatte geschlossen bleiben.

■ Die 4 Schrauben der Dekorleiste an der Schloßseite der Tür herausdrehen und die Dekorleiste abnehmen.

■ Die übrigen 7 Schrauben der unteren und seitlichen Dekorleiste soweit lösen, bis sich die Dekorplatte (leicht gewölbt) hineinschieben bzw. herausziehen läßt.

Wiedermontage in umgekehrter Reihenfolge. Die Schrauben fest anziehen.

Maße für die Dekorplatte

(Der Wert in Klammern gibt den Toleranzbereich an.)

	Plattenstärke von 1 mm bis 1,5 mm	Plattenstärke von 1,6 mm bis 4 mm
Breite 586	(+1) mm 586 (+1)mm
Höhe 600	(+1,5)mm 595,0 (+1,5)mm

Für Plattenstärken über 1,5 mm benötigen Sie eine "Adapterleiste für eine 4 mm dicke Dekorplatte". Sie erhalten diese im Miele Fachhandel oder Miele Kundendienst.

Sockelblende anbringen

Der Gerätesockel kann mit der Sockelblende Ihrer Küche verkleidet werden.

Höhe und Rücksprung des Geräte- sockels können nicht verändert werden.

Höhere Sockel können nur in Verbindung mit größeren Nischenhöhen montiert werden.

Sockelhöhe	Nischenhöhe
100 mm (serienmäßig)	820 mm
150 mm 870 mm ein
	Höhenausgleichsrahmen ist erforderlich
200 mm 920 mm zwei
	Höhenausgleichsrahmen ist erforderlich

Die Sockelblende (600 mm lang) können Sie bei Ihrem Küchen-Fachhändler bzw. -Hersteller bestellen.

Bei der Montage der Sockelblende beachten Sie bitte: Die Klappe(n) im Gerätesockel dürfen auf keinen Fall überklebt werden.

Die Sockelblende muß für "das Füll- tür öffnen bei Stromausfall" jederzeit abnehmbar sein.

Montage:

■ Das mitgelieferte Klettband auf den Gerätesockel kleben.

Folgende Montagefolge ist dafür empfehlenswert:

■ Schlaufenband und Hakenband (= Einzelteile des Klettbandes) der Länge nach zusammenlegen.

■ Evtl. in 2 oder 3 Teile schneiden.

■ An einer beliebigen Seite des Klettbandes die Schutzfolie abziehen.

■ Die in Stücke geschnittenen Teile an die beiden äußeren und ggf. an den mittleren Bereich des Gerätesockels kleben und fest andrücken.

■ Die verbliebene Schutzfolie von der freien Seite des Klettbandes abziehen.

Sockelblende fest auf die Klebefläche des Klettbandes drücken.

Wasserzulauf

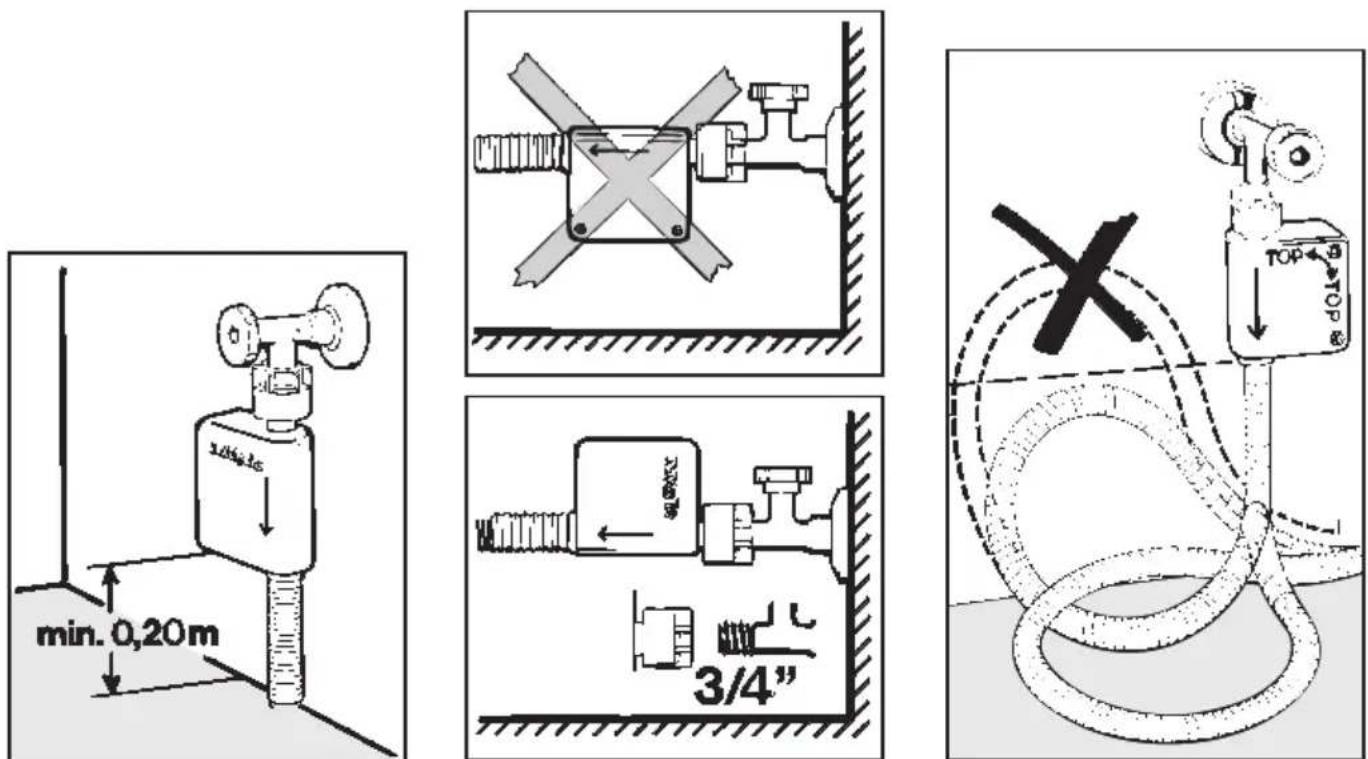

Montage

Das Gerät darf ohne Rückflußverhinderer an eine Trinkwasserleitung angeschlossen werden, da es nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muß mindestens 1 bar Überdruck betragen. Der Mindestfließdruck von 1 bar Überdruck ist vorhanden, wenn bei voll geöffnetem Wasserhahn in einer Zeit von 15 Sek. 5 Liter Wasser in ein entsprechendes Gefäß fließen.

Der Wasserstaudruck darf 10 bar Überdruck nicht übersteigen. Ist er höher als 10 bar Überdruck, muß ein Druckreduzierventil eingebaut werden.

Die Verbindung zwischen Wasserhahn und Waschautomat stellt das Miele-Waterproof-System her, der sicherste Schutz vor Wasserschäden.

Um die Funktion des Miele-Waterproof-Systems zu gewährleisten, darf es nur in den dargestellten Lagen montiert werden.

Zum Anschluß ist ein Wasserhahn mit 3/4" Verschraubung erforderlich. Fehlt ein solcher, so darf es nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

Die Schraubverbindung steht unter Wasserleitungsdruck. Kontrollieren Sie deshalb durch langsames Öffnen des Wasserhahns, ob der Anschluß dicht ist. Korrigieren Sie gegebenenfalls den Sitz der Dichtung und die Verschraubung.

Das Gerät ist nicht für einen Warmwasseranschluß geeignet.

Die Schutzhülle darf nicht beschädigt werden (s. Abb.).

Als Sonderzubehör ist das Waterproof-System mit einer Schlauchlänge von ca. 4,5 m beim Miele-Fachhandel oder -Kundendienst erhältlich.

Funktion

Das Kernstück dieses Wasserschutz-Systems ist ein elektrisches Sicherheitsventil. Es funktioniert wie ein automatischer Wasserhahn.

Das Miele-Waterproof-System schützt in folgenden Situationen vor Wasserschäden:

Schutz bei Undichtigkeiten des Gerätes

Auslaufendes Wasser wird in einer Bodenwanne aufgefangen. Ein Schwimmerschalter schaltet das Sicherheitsventil elektrisch ab. Die weitere Wasserzufuhr ist gesperrt.

Schutz bei Undichtigkeiten des Wasserzulaufschlauches

Das Leckwasser wird durch die Schutzhülle, welche den Zuleitungsschlauch als "zweite Haut" umgibt, in die Bodenwanne geleitet. Der Schwimmerschalter schaltet die Wasserzufuhr ab.

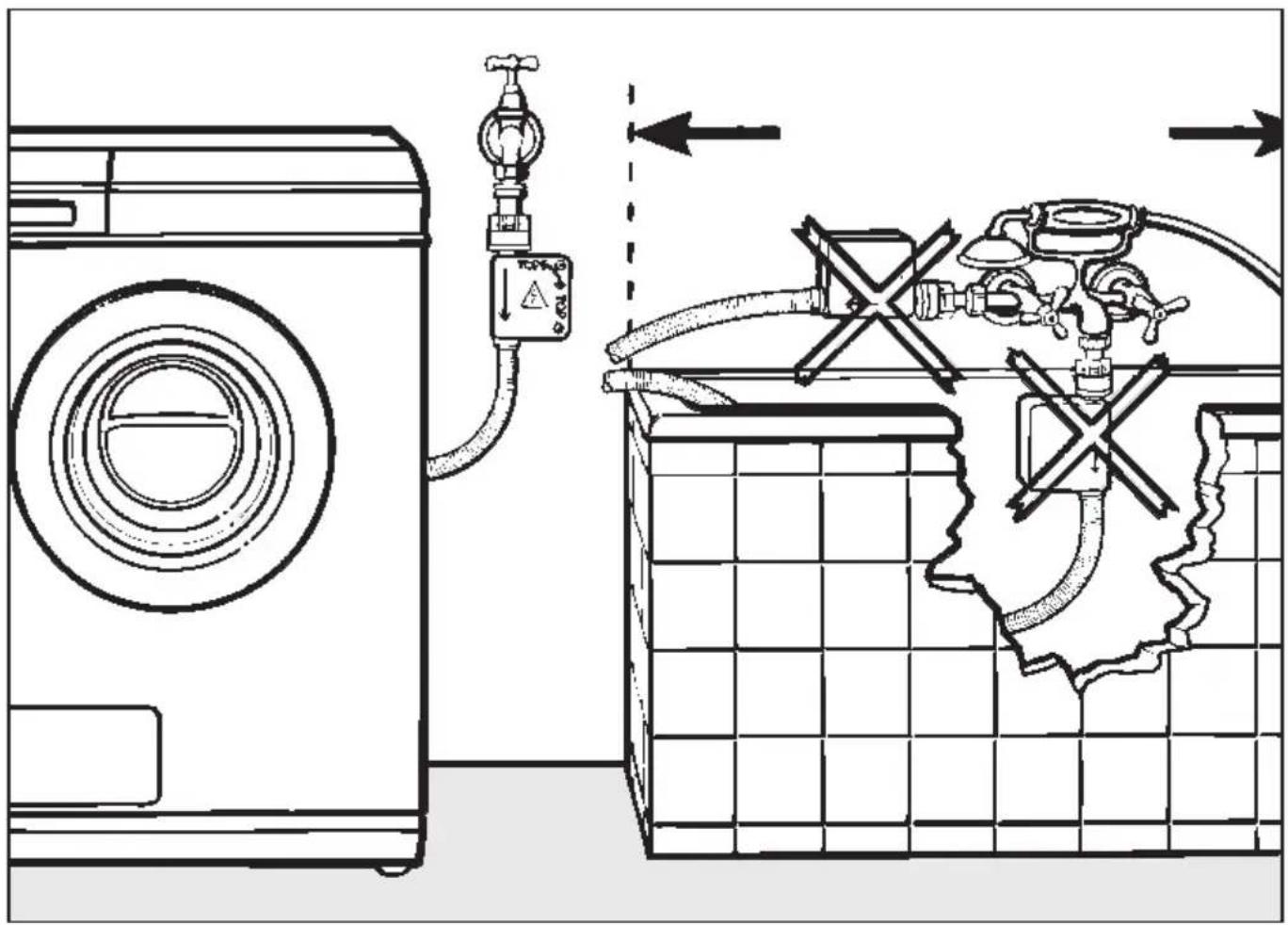

Wartung

Beabsichtigen Sie das Waterproof-System vom Wasserhahn abzuschrauben, das Gerät vorher spannungslos machen.

Verwenden Sie im Falle eines Austausches nur das Miele-Waterproof-System mit einem Platzdruck von mindestens 70 bar Überdruck.

Das Schmutz sieb in der Überwurf-mutter des Sicherheitsventils darf zum Schutz der Wassereinlaufventile nicht entfernt werden.

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil.

Nicht in Flüssigkeit tauchen!

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke:

Unmittelbar vor der Anschlußstelle des Gerätes ist ein Handabsperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen werden, die von den Wasserwerken der Stadt Wien zum Anschluß an die Innenanlage zugelassen sind.

Die Verwendung von Gummischläuchen als Druckverbindungsleitung zwischen Innenanlage und Gerät ist nur dann gestattet, wenn sie

• samt eingebundenen Anschlußarmaturen einem Mindestdauerdruck von 15 bar Überdruck standhalten,
• während der Inbetriebhaltung des Gerätes hinreichend beaufsichtigt sind und
• nach Beendigung des gesamten Waschvorgangs der Wasserzufluß zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Wasserablauf

Die Lauge wird durch eine Ablaufpumpe mit 1 m Förderhöhe abgepumpt. Der Ablaufschlauch hat eine Länge von 1,50 m. Um den Wasserablauf nicht zu behindern, muß der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchende ist drehbar und ggf. abziehbar.

Möglichkeiten des Wasserablaufs:

• Einhängen in ein Wasch- oder Aus-gußbecken. Schlauch vor dem Abrutschen sichern! Wird das Wasser in ein Waschbecken abgepumpt, muß es schnell genug abfließen. Sonst besteht die Gefahr, daß Wasser über-fließt oder ein Teil des abgepumpten Wassers in das Gerät zurückgesaugt wird.
  ■ Anschließen an ein Kunststoff-Abflußrohr mit Gumminippel (Syphon nicht unbedingt erforderlich).
  ■ Auslauf in einen Bodenablauf (Gully).

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Für Ablaufhöhen über 1 m (bis 1,8 m max. Förderhöhe) ist im Miele Fachhandel oder im Miele Kundendienst eine 2. Laugenpumpe - Duobetrieb - mit dem erforderlichen Umbausatz erhältlich.

Sondervorschriften für Österreich

Das Gerät kann direkt an die Abflußleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Elektroanschluß

Das Gerät ist mit Wechselstrom-Anschlußkabel (ca. 2 m lang) und Schuko-Stecker anschlußfertig für Wechselstrom \~230 V 50 Hz ausgerüstet.

Der Anschluß darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen. Miele empfiehlt, das Gerät in keinem Fall an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdosen o. ä., anzuschließen, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Sondervorschrift für Österreich

Bei Anwendung der Schutzmaßnahme "Fehlerstromschutzschaltung" darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter verwendet werden.

Verbrauchsdaten

Programm(ohne Zusatz- und Programmierfunktionen)	Beladung	Verbrauchsdaten
		Energie W in kWh in	Wasser Laufzeit normal kurz
Kochwäsche/Buntwäsche
95°C 5,0 kg 1,70 49 1 h 54 min	1 h 22 min
60°C (1)	5,0 kg 0,95	49 1 h 58 min	1 h 16 min
40°C 5,0 kg 0,55 49 1 h 58 min	1 h 06 min
Pflegeleicht
40°C 2,5 kg 0,45 58 1 h 20 min	49 min
Feinwäsche
30°C 1,0 kg 0,40 75 58 min 48	min
Wolle
30°C 1,0 kg 0,15 25 35 min –

(1) Prüfprogramm nach EN 60456

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein-lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Höhe.

Breite ....

Tiefe ....

Tiefe bei geöffneter Tür . . . . . . . . . .

Gewicht ....

max. Bodenbelastung .....

Fassungsvermögen ....

Anschlußspannung .....

Anschlußwert....

Absicherung.

Wasserfließdruck min. . . . . . . . . . .

Wasserstaudruck max. . . . . . . . . .

Abpumphöhe max. . . . . . . . . . . . .

Abpumplänge max.

Erteilte Prüfzeichen ....

Netzrückwirkungsfrei ....

85 cm

59,5 cm

60 cm

118 cm

97 kg

1600 Newton (ca. 160 kg)

5 kg Trockenwäsche

s. Typenschild

1 bar

10 bar

1 m

5 m

Funkschutz, VDE

ja, nach DIN EN 60555/VDE 0838

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de

T-Online *6 38 00#
