BEDIENUNGSANLEITUNG W 2627 WPS MIELE

Gebrauchsanweisung Waschautomat W 2627 WPS

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

Entsorgung der Transportverpackung

Die Verpackung schützt den Waschautomaten vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Ihr Beitrag zum Umweltschutz 2

Entsorgung der Transportverpackung....2

Entsorgung des Altgerätes 2

Sicherheitshinweise und Warnungen 6

Bedienung des Waschautomaten 9

Bedienungsblende 9

Funktionsweise des Displays....10

Erste Inbetriebnahme 11

Erinnerung an Transportsicherung 11

Tageszeit einstellen....11

Umweltfreundliches Waschen 13

Energie- und Wasserverbrauch 13

Waschmittel 13

Richtige EXTRA-Wahl (Einweichen, Vorwäsche, Intensiv) ..... 13

Tipp bei anschließendem maschinellen Trocknen 13

So waschen Sie richtig 14

Kurzanweisung 14

Extras 19

Vorwäsche 19

Einweichen....19

Intensiv....19

Wasser plus 19

Schleudern 20

Endschleuderdrehzahl....20

Spülschleudern....20

Endschleudern abwählen (Spülstop)....20

Spülschleudern und Endschleudern abwählen 20

Startverzögerung 21

Programmübersicht 22

Programmablauf....26

Programmablauf ändern 28

Programm abbrechen 28

Programm unterbrechen 28

Programm ändern 28

Wäsche nachlegen/entnehmen 29

Elektronische Programmverriegelung 30

Waschmittel 31

Wasserenthärter....31

Komponenten - Waschmittel 31

Weichspüler, Formspüler oder Flüssigstärke. 32

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . 32

Separates Weichspülen oder Formspülen 32

Separates Stärken 32

Entfärben/Färben 32

Reinigung und Pflege 33

Waschautomaten reinigen 33

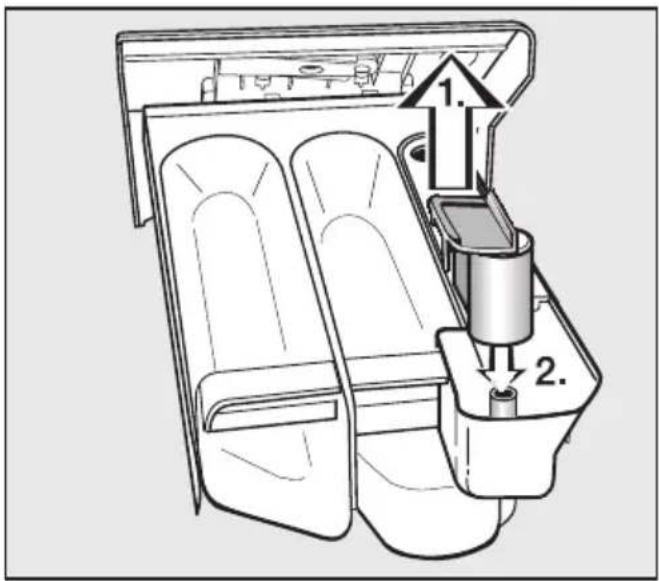

Waschmittel-Einspülkasten reinigen....33

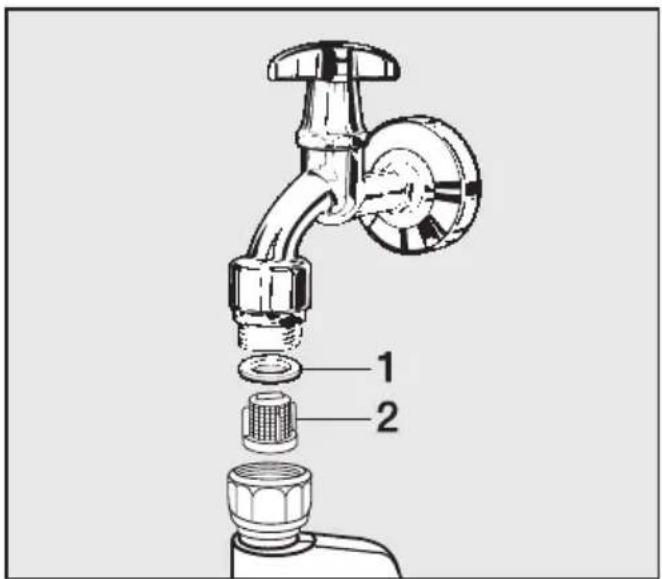

Wassereinlaufsieb reinigen 34

Störungshilfen 35

Was tun, wenn 35

Es lässt sich kein Waschprogramm starten.... 35

Im Display steht eine Fehlermeldung 36

Fehler bei der Beladungserkennung 37

Allgemeine Probleme mit dem Waschautomaten 38

Ein nicht zufriedenstellendes Waschergebnis....39

Die Fülltür lässt sich nicht über die Taste Tür öffnen....40

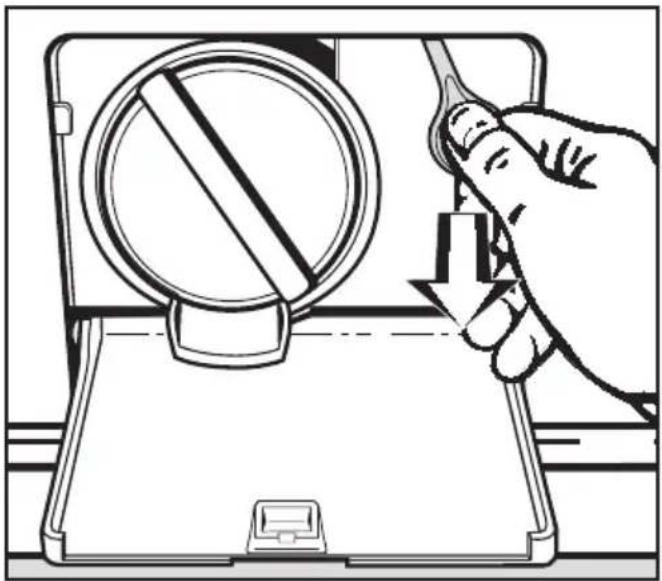

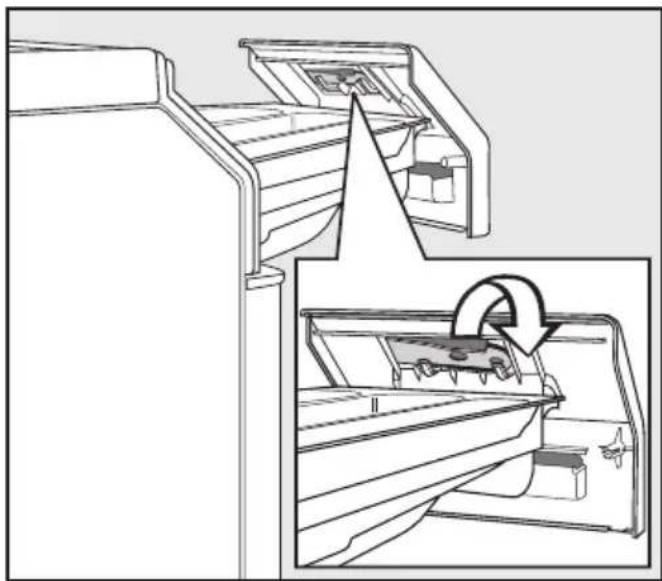

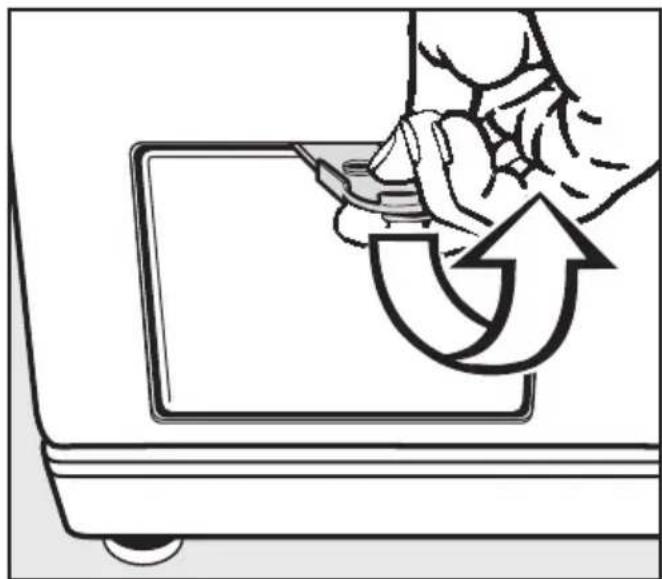

Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall. 41

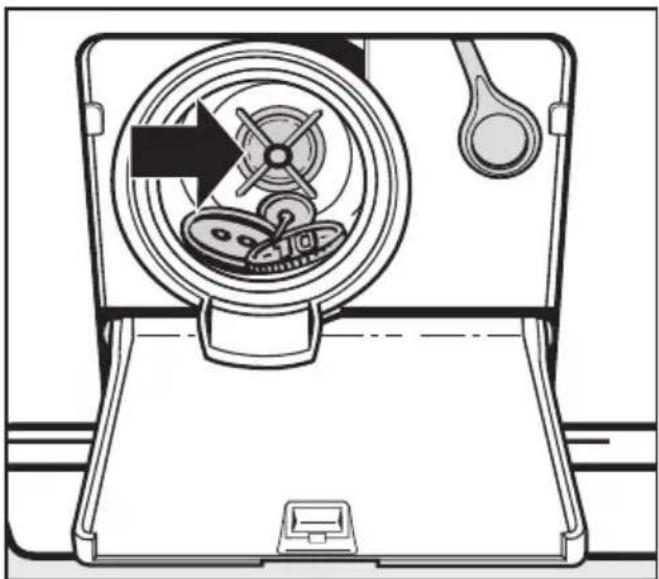

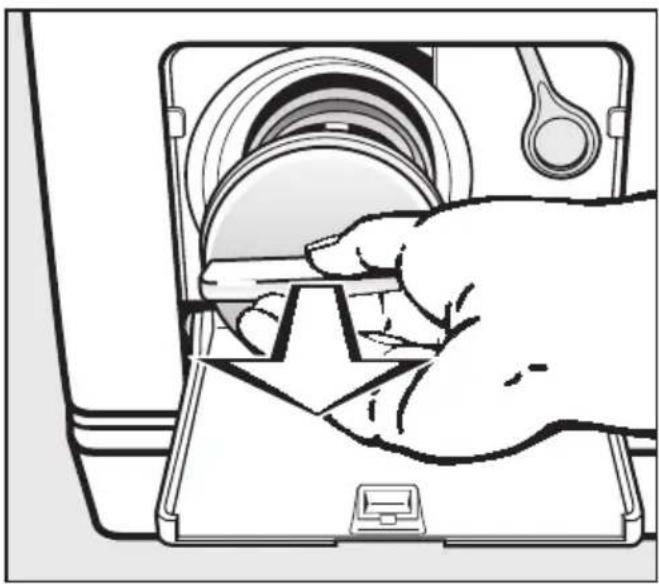

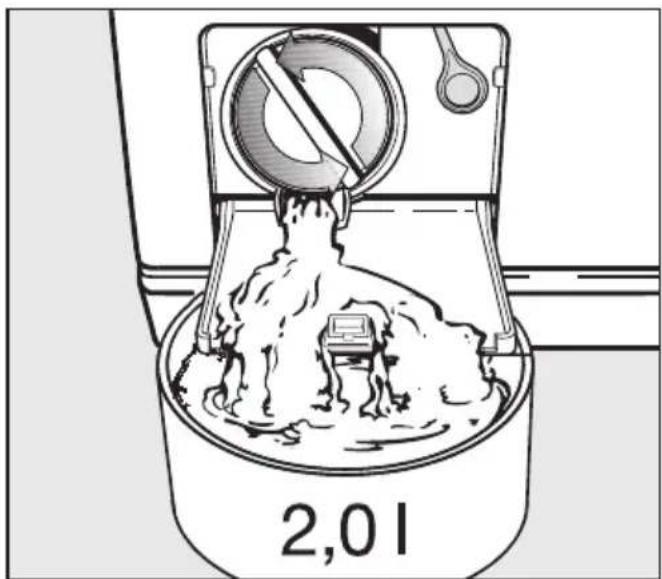

Verstopfter Ablauf 41

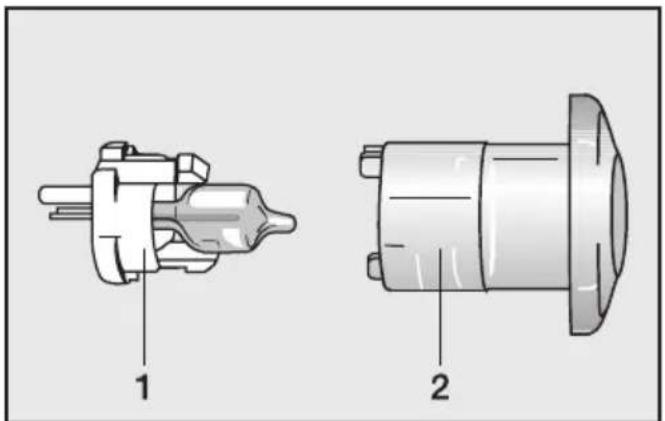

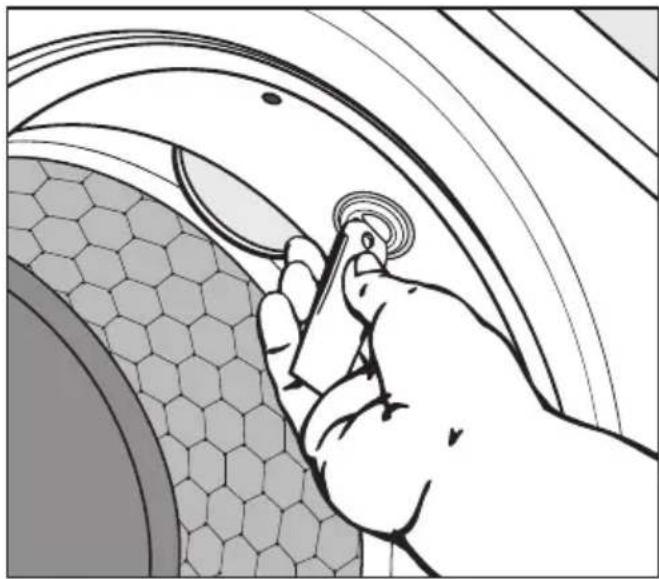

Leuchtmittel für Trommelbeleuchtung auswechseln 43

Kundendienst 44

Reparaturen 44

Programmaktualisierung (Update) 44

Garantiebedingungen und Garantiezeit 44

Nachkaufbares Zubehör. 44

Aufstellen und Anschließen 45

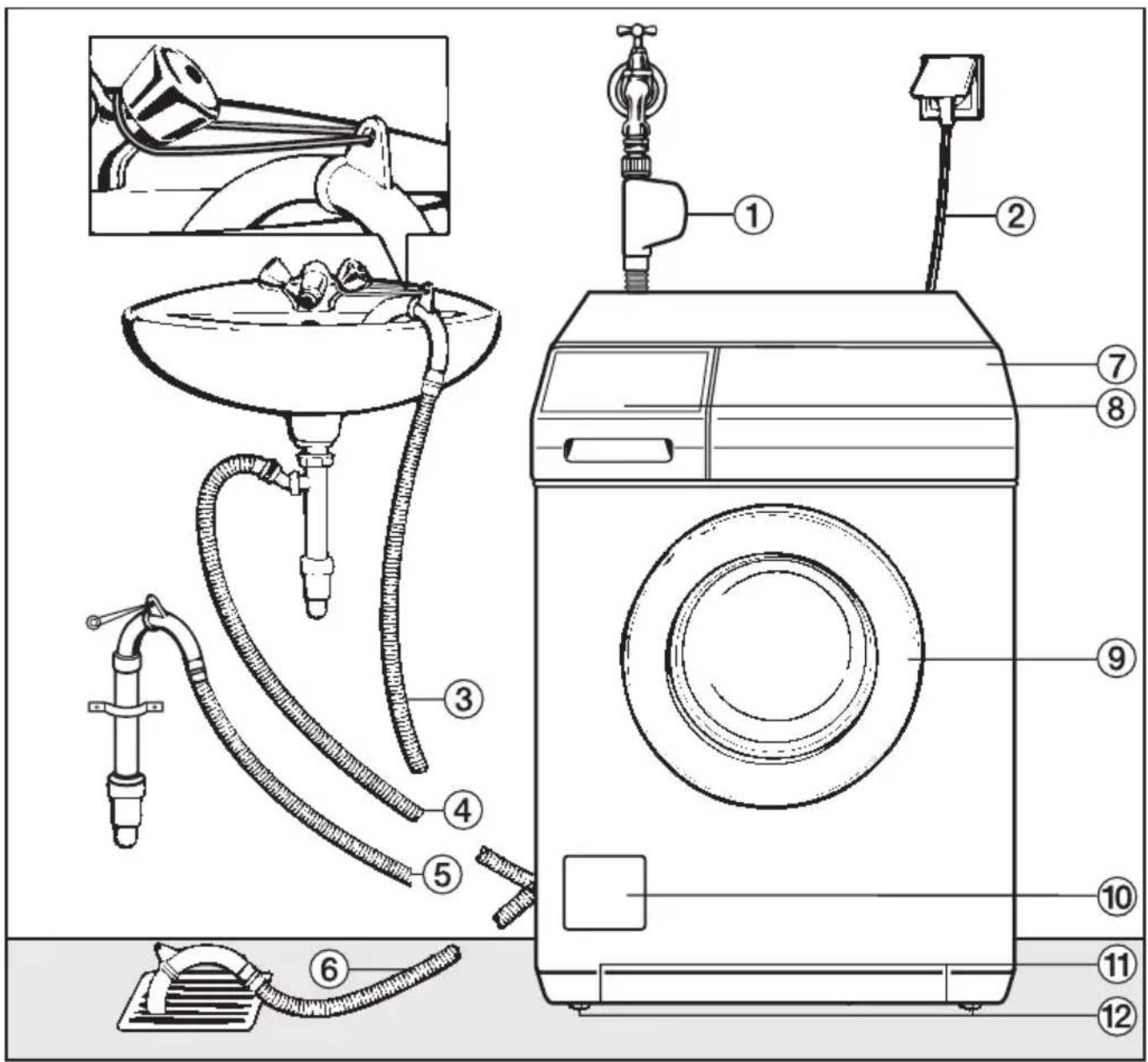

Vorderansicht....45

Rückansicht 46

Aufstellfläche 47

Waschautomaten aufstellen....47

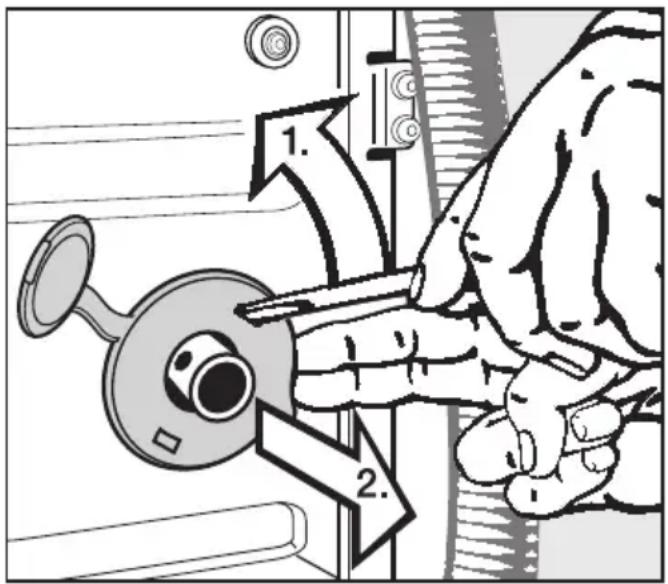

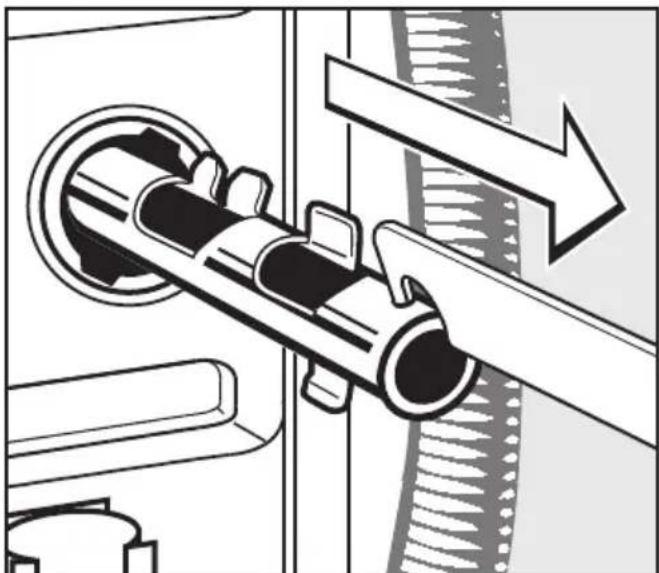

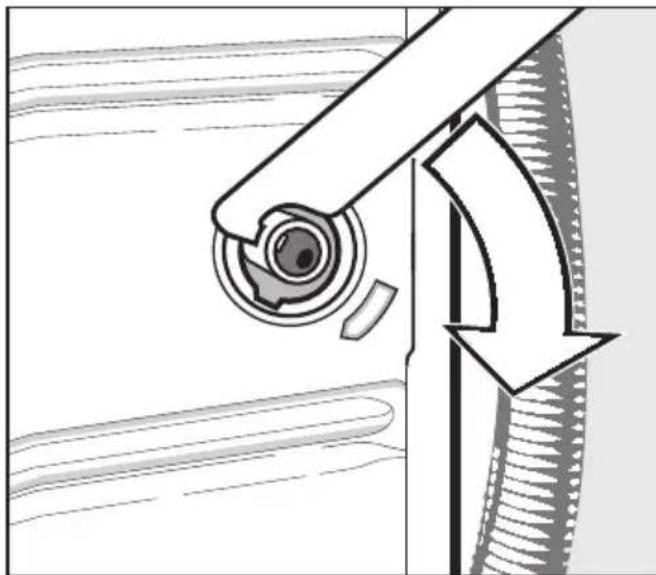

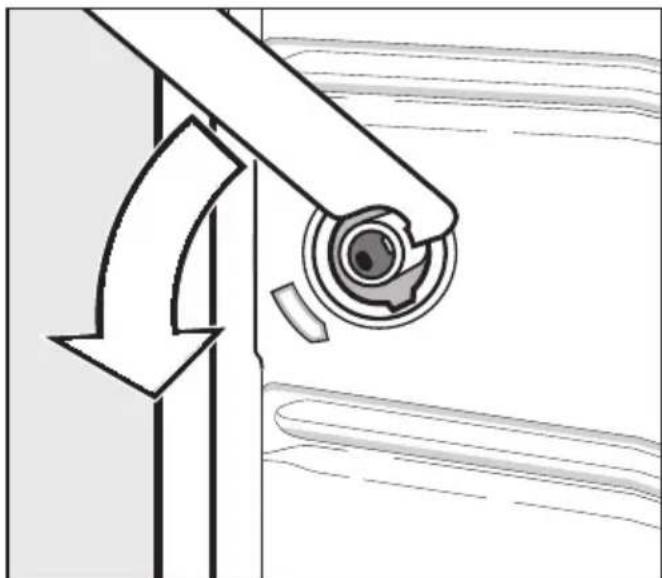

Transportsicherung entfernen 47

Transportsicherung einbauen 49

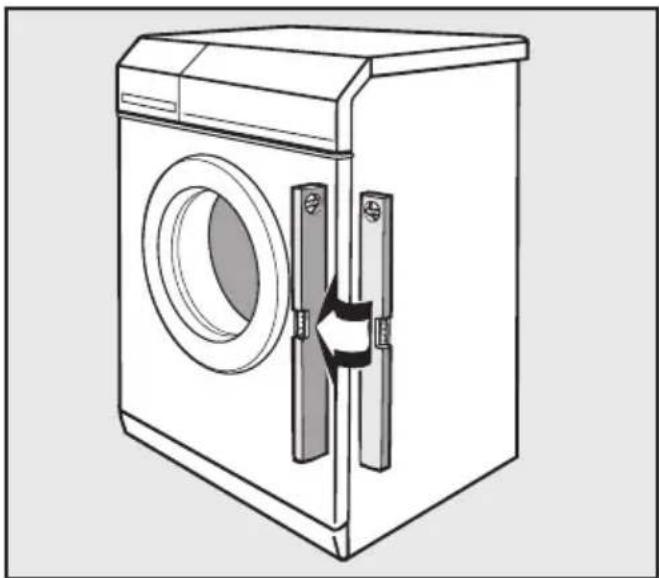

Ausrichten 50

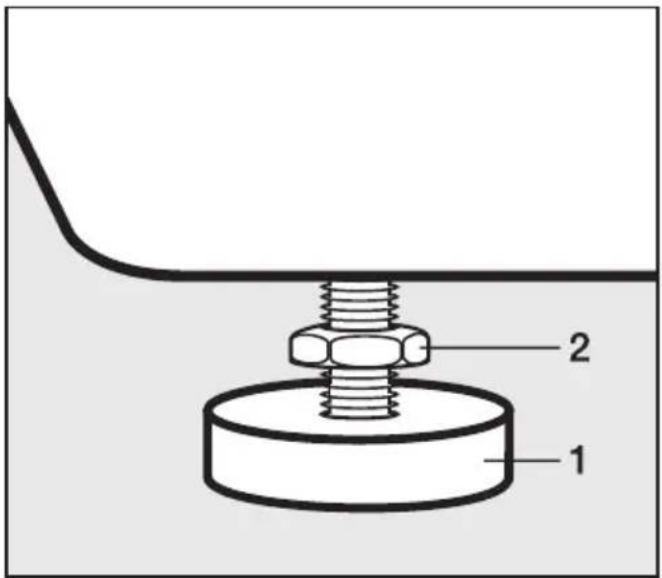

Fuß herausdrehen und kontern. 50

Wasch-Trocken-Säule 51

Das Miele Wasserschutzsystem 52

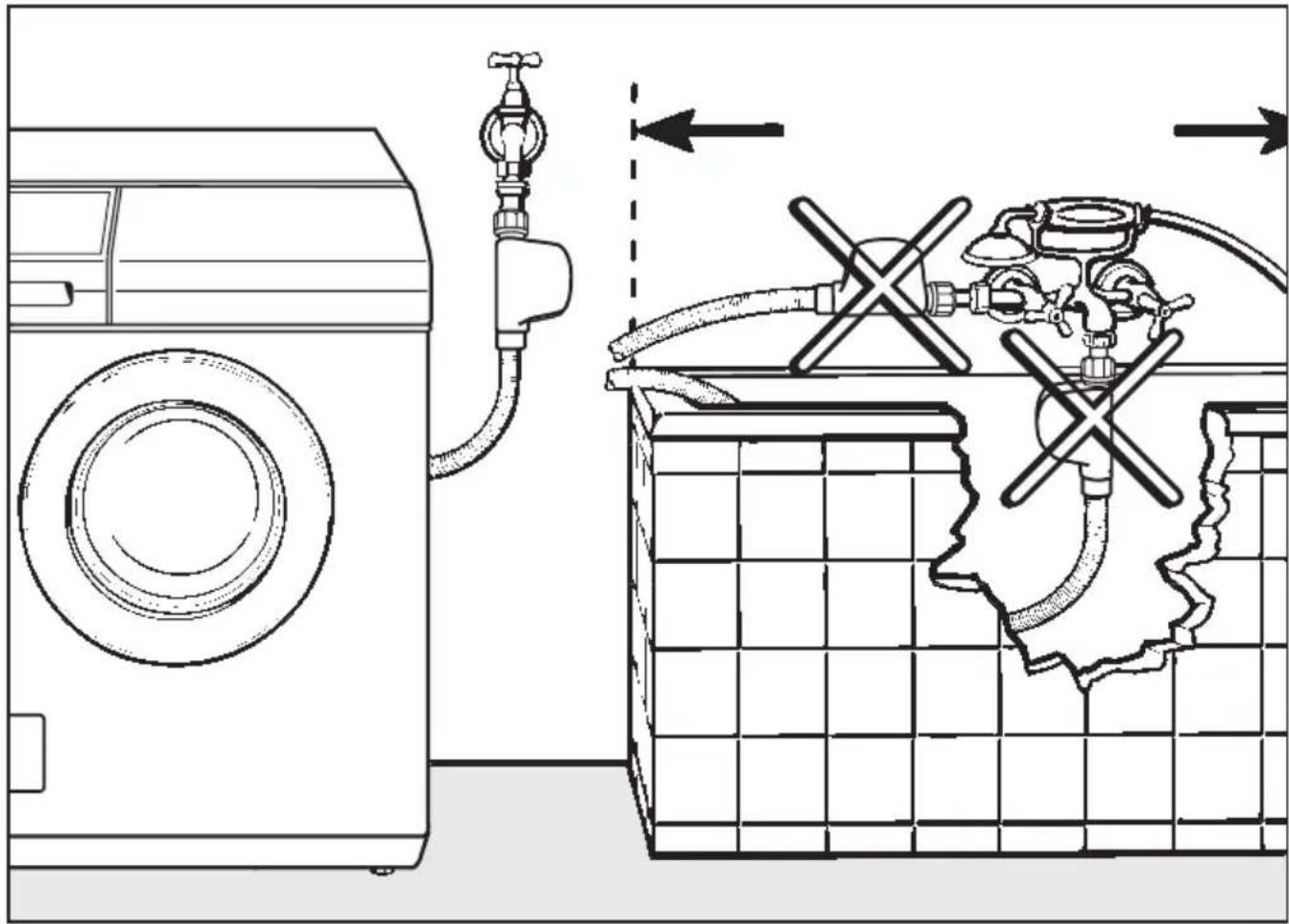

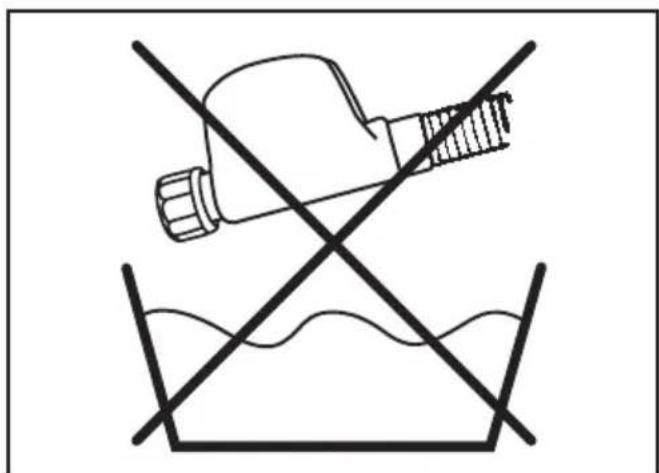

Wasserzulauf 53

Wasserablauf 55

Elektroanschluss 56

Verbrauchsdaten 57

Hinweis für die Vergleichsprüfungen: 57

Technische Daten....58

Menü Einstellungen 60

Menü Einstellungen ▶ öffnen 60

Sprache 60

Tageszeit 61

Wasser Plus 61

Schongang 62

Laugenabkühlung für Koch-/Buntwäsche 62

Schloss 63

Temperatur 64

Summer 64

Akustische Quittierung 65

Kontrast 65

Helligkeit 65

Stand-by 66

Memory 66

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Waschautomaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließlich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Waschautomaten vor der Aufstellung auf äußere sichtbare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Waschautomaten unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Waschautomaten ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.

Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

■ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Waschautomat entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Waschautomat nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Waschautomaten gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Das Miele Wasserschutzsystem schützt vor Wasserschäden, wenn folgende Voraussetzungen erfüllt sind:

• Ordnungsgemäßer Wasser- und Elektroanschluss.
• Bei erkennbaren Schäden muss der Waschautomat unverzüglich wieder instand gesetzt werden.

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen in vollem Um- fang erfüllen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Bei gewerblicher Nutzung des Gerätes verlangt die UVV-Wäscherei (VBG 7y) eine jährliche Überprüfung gemäß § 36 und 37 durch einen Sachkundigen (z.B. Miele Werkkunden-dienst).

Die Ergebnisse sind in einem Prüfbuch (erhältlich beim Miele Kundendienst) einzutragen, welches am Betriebsort aufzubewahren und auf Verlangen vorzuzeigen ist.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Stellen Sie Ihren Waschautomaten nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverlässigkeit der Elektronik kann durch Temperaturen unter dem Gefrierpunkt abnehmen.

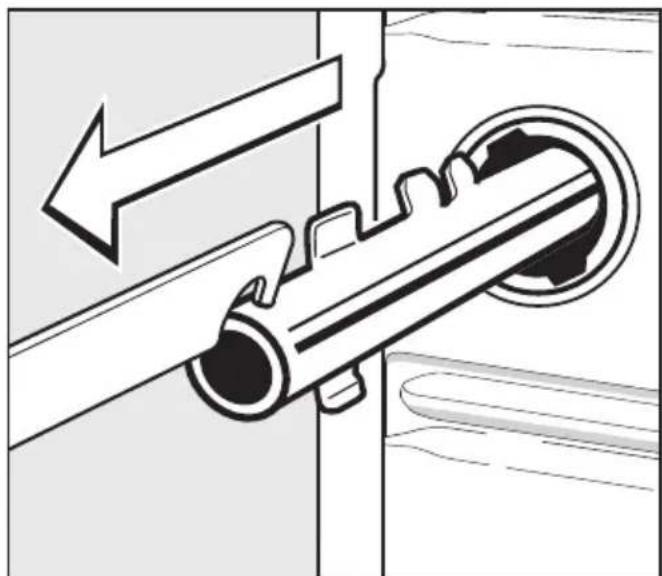

Entfernen Sie vor der Inbetriebnahme die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfernen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel/Geräte beschädigen.
Schließen Sie den Wasserhahn bei längerer Abwesenheit (z.B. Urlaub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bodenablauf (Gully) befindet.
Überschwemmungsgefahr! Überprüfen Sie vor dem Einhängen des Abflussschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt. Sichern Sie den Abflussschlauch gegen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den ungesicherten Schlauch aus dem Becken drücken.
Achten Sie darauf, dass keine Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Gerätebauteile (z.B. Laugenbehälter, Waschtrommel) beschädigen. Beschädigte Bauteile können wiederum Wäscheschäden verursachen.

Bei richtiger Waschmitteldosierung ist ein Entkalken des Waschautomaten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark verkalkt sein sollte, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein.

Textilien, die mit lösemittelhaltigen Reinigungsmitteln behandelt wurden, müssen vor dem Waschen in kla- rem Wasser gut ausgespült werden.

Verwenden Sie niemals lösemittelhaltige Reinigungsmittel (z.B.

Waschbenzin) im Waschautomaten. Gerätebauteile können beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!

Färbemittel müssen für den Einsatz im Waschautomaten geeignet sein und dürfen nur im haushaltsüblichen Maße verwendet werden. Halten Sie streng die Verwendungshinweise des Herstellers ein.

Entfärbemittel können durch ihre schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Waschautomaten aufhalten. Lassen Sie Kinder nie mit dem Waschautomaten spielen.

Wenn Sie mit hohen Temperaturen waschen, bedenken Sie, dass das Schauglas heiß wird.

Hindern Sie deshalb Kinder daran, während des Waschvorgangs das Schauglas zu berühren.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Waschautomaten betrieben wird.

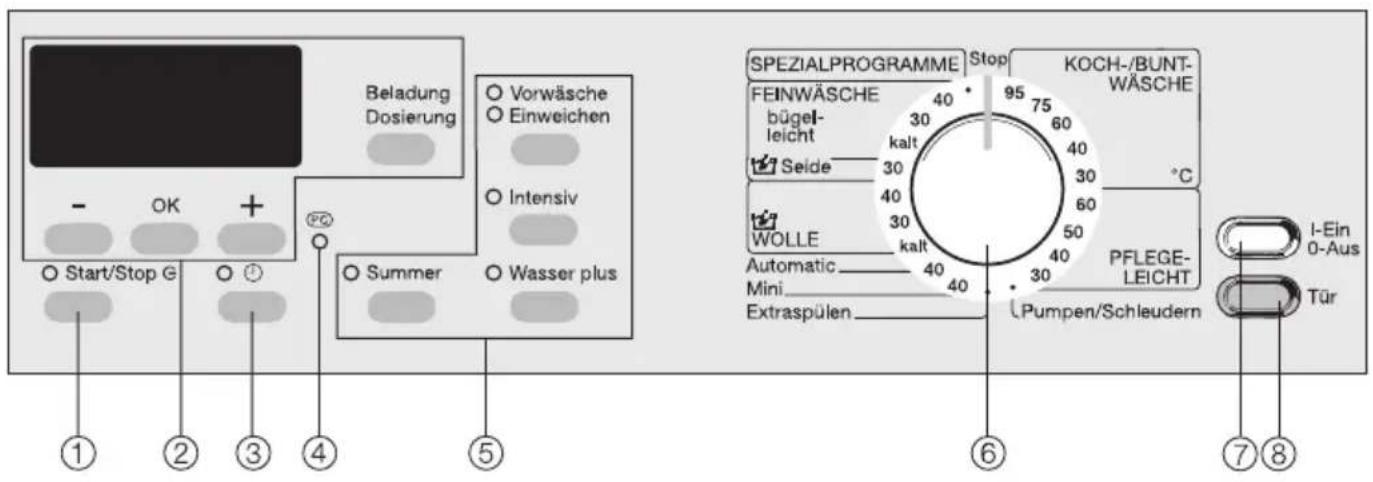

Bedienungsblende

Beladung Dosierung Vorwäsche Einweichen Intensiv Start/Stop G Summer Wasser plus SPEZIALPROGRAMME Stop KOCH-/BUNT- WÄSCHE FEINWÄSCHE bügel- leicht 30 kalt 40 30 Seide 30 40 30 50 40 WOLLE kalt Automatic 40 Mini 40 Extraspülen Pflege- LEICHT Pumpen/Schleudern I-Ein 0-Aus Tür ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①Taste Start/Stop

Startet das gewählte Waschprogramm und bricht ein gestartetes Programm ab.

②Display mit Tasten –, OK, + und der Taste Beladung/Dosierung

Nähere Erläuterungen befinden sich auf der folgenden Seite.

③Taste

Zur Wahl der Startverzögerung.

④Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt (unter anderem für das Update).

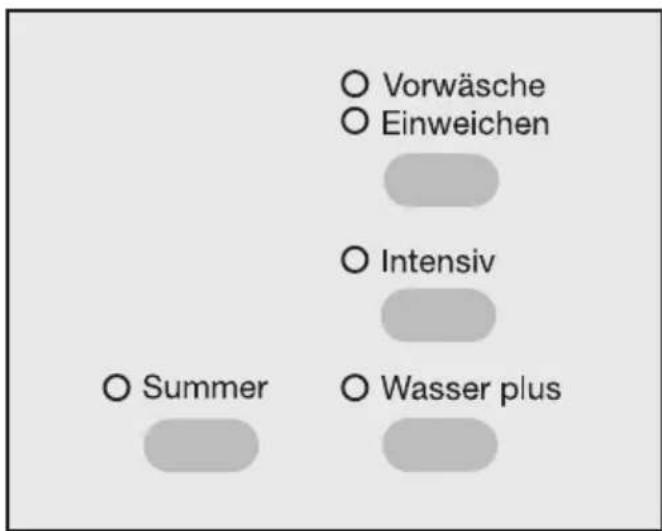

⑤Tasten Extras

Die Waschprogramme können durch verschiedene Extras ergänzt werden.

⑥Programmwähler

Zur Anwahl des Waschprogramms und der dazu gehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum gedreht werden.

⑦Taste I-Ein/0-Aus

Zum Ein- und Ausschalten des Waschautomaten.

⑧Taste Tür

Öffnet die Fülltür.

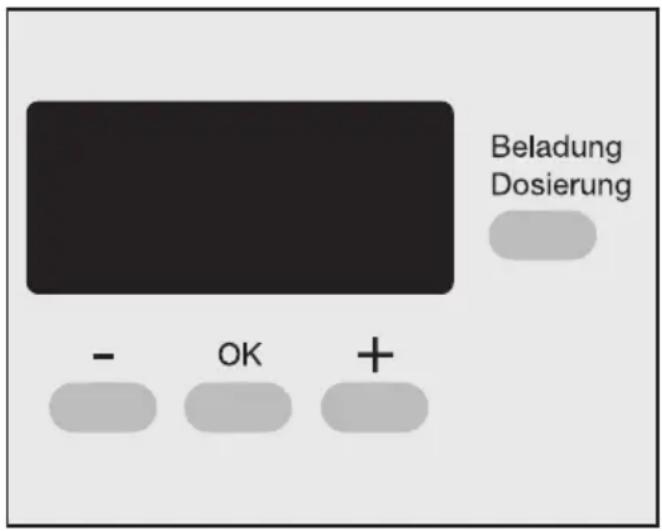

Funktionsweise des Displays

Beladung Dosierung - OK +

Taste –

zur Änderung der im Display angezeigten Komponenten (verringert den Wert).

Taste +

zur Änderung der im Display angezeigten Komponenten (vergrößert den Wert).

Taste OK

zur Bestätigung des gewählten Wertes und zur Anwahl der nächsten Komponente.

Taste Beladung, Dosierung

zur Anzeige der Beladungsmenge und der Dosiermenge.

Bei der Programmwahl wird über das Display:

– die Endschleuderdrehzahl
- die Temperatur bei den Spezialprogrammen
- die Einweichzeit
- die Startverzögerung
– die Spezialprogramme ausgewählt
Das Display zeigt:
– die Laufzeit des Waschprogramms
– die aktuelle Tageszeit an.

Zusätzlich wird das Menü Einstellungen über das Display bedient.

Das Gerät vor der ersten Inbetriebnahme richtig aufstellen und anschließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Der Waschautomat verfügt über einen Sensor, der feststellt, wie viel Wäsche in der Trommel ist. Entsprechend der Wäschemenge können Sie dann das Waschmittel dosieren. Um eine einwandfreie Funktion des Beladungssensors zu erreichen, muss erst ein Waschgang ohne Wäsche und ohne Waschpulver durchgeführt werden.

■ Drehen Sie den Wasserhahn auf.
■ Drücken Sie die Taste I-Ein/0-Aushin-ein.

Wird der Waschautomat das erste Mal eingeschaltet, erscheint der Willkom-mensbildschirm.

Der Willkommensbildschirm erscheint nicht mehr, wenn die "Erste Inbetriebnahme" oder ein Waschgang länger als 1 Stunde vollständig durchgeführt wurde.

Erinnerung an Transportsicherung

Die Transportsicherung muss vor dem ersten Waschprogramm entfernt werden, um Schäden am Waschautomaten zu verhindern.

■ Bestätigen Sie die Entfernung der Transportsicherung durch Drücken der Taste OK.

Tageszeit einstellen

Das Display schaltet zur Uhrzeiteinstellung.

12:00

Tageszeit einstellen

■ Stellen Sie mit den Tasten – und + die Stunde ein und bestätigen Sie diese mit der Taste OK. Jetzt können Sie die Minuten einstellen. Nach Bestätigung der Minuteneingabe wechselt das Display in das Einstiegsmenü.

Erstes Waschprogramm starten

Der Waschautomat ist jetzt für das erste Waschprogramm bereit.

15:00

Programm wählen

■ Drehen Sie den Programmwähler auf Koch-/Buntwäsche 60°C.
■ Drücken Sie die Taste Start/Stop €.
■ Drehen Sie den Programmwähler auf Stop und schalten Sie den Waschautomaten nach Beendigung des Waschgangs aus.

Die Erste Inbetriebnahme ist abgeschlossen.

Nach der Ersten Inbetriebnahme muss der Nullpunkt des Beladungssensors wie bei einer Personenwaage neu eingestellt werden.

Nullpunkteinstellung des Beladungssensors

■ Schalten Sie den Waschautomaten ein.
■ Öffnen Sie die Fülltür.
■ Drehen Sie den Programmwähler auf Koch-/Buntwäsche 95°C.
■ Drücken Sie die Taste Beladung/Do-sierung bis im Display folgende Meldung erscheint:

Nullpunkteinstellung OK

■ Drehen Sie den Programmwähler auf Stop und schalten Sie den Waschautomaten aus.

Die Trommel erlangt ihre eigentliche Position erst nach 3 bis 4 Waschgängen, da sie sich zu Beginn noch etwas absenkt. Wiederholen Sie deshalb jeweils nach den ersten Waschgängen die Einstellung des Nullpunktes.

Energie- und Wasserverbrauch

• Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms.
  Der Energieverbrauch und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.
• Nutzen Sie die Programme Automatic oder Mini für kleinere Wäscheposten.
• Bei geringer Beladung im Programm Koch-/Buntwäsche sorgt die Mengenautomatik des Waschautomaten für eine Reduzierung des Wasser-, Zeit- und Energiebedarfs. Dadurch kann es im Verlauf des Waschprozesses zu einer Verkürzung der Programmlaufzeit kommen.
• Verwenden Sie anstatt dem Programm Koch-/Buntwäsche 95°C das Programm Koch-/Buntwäsche 60°C mit dem EXTRA Intensiv. Damit sparen Sie zwischen 35% und 45% Energie. Die Waschzeit wird verlängert. Für die meisten Verschmutzungen ist dieses völlig ausreichend. Für hartnäckige oder ältere Verschnutzungen nutzen Sie das EXTRA Einweichen.

Waschmittel

• Verwenden Sie höchstens so viel Waschmittel wie auf der Waschmittel-verpackung angegeben ist.
• Verringern Sie bei kleineren Beladungsmengen die Waschmittelmenge. Benutzen Sie hierzu die Taste Beladung/Dosierung.

Richtige EXTRA-Wahl (Einweichen, Vorwäsche, Intensiv)

Wählen Sie für:

leicht bis normal verschmutzte Textilien ohne erkennbare Flecken ein Waschprogramm ohne EXTRAS.

normal bis stark verschmutzte Textilien mit erkennbaren Flecken ein Waschprogramm mit dem EXTRA Intensiv.

- Nutzen Sie das EXTRA Einweichen anstelle des EXTRAS Vorwäsche. Beim Einweichen und anschließen der Hauptwäsche wird dieselbe Lauge benutzt.

Tipp bei anschließendem maschinen Trocknen

- Wählen Sie zum Energiesparen beim Trocknen die höchst mögliche Schleuderdrehzahl des jeweiligen Waschprogramms.

Kurzanweisung

Die mit den Zahlen (1, 2, 3, . . .) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

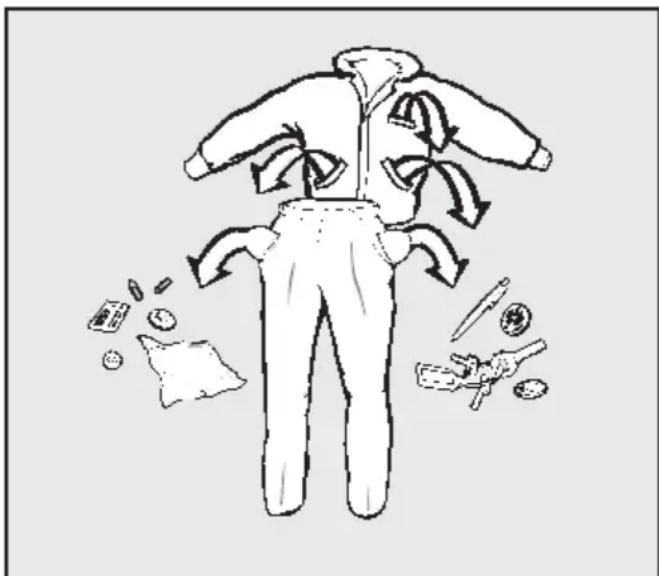

①Wäsche vorbereiten

■ Leeren Sie die Taschen.

⚠ Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

Flecken vorbehandeln

■ Entfernen Sie vor dem Waschen eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen, die Miele in einem Waschlexikon zusammengestellt hat. Dieses können Sie bei Miele direkt oder über die Miele Internetseite anfordern bzw. einsehen.

⚠️ Auf keinen Fall chemische (löse-mittelhaltige) Reinigungsmittel im Waschautomaten verwenden!

Wäsche sortieren

■ Sortieren Sie die Textilien nach Farben und den im Pflegeetikett enthaltenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen getrennt waschen.

Allgemeine Tipps

• Bei Gardinen: Röllchen und Bleiband entfernen oder in einen Beutel einbinden.
• Bei BHs gelöste Formbügel vernähen oder entfernen.
• Bei Strickwaren, Jeans, Hosen und Maschenwaren (z.B. T-Shirt, Sweat-shirt): Innenseite nach außen wenden, wenn es der Textilhersteller empfiehlt.
• Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesymbol ☒).

② Waschautomat einschalten

Die Trommelbeleuchtung wird eingeschaltet.

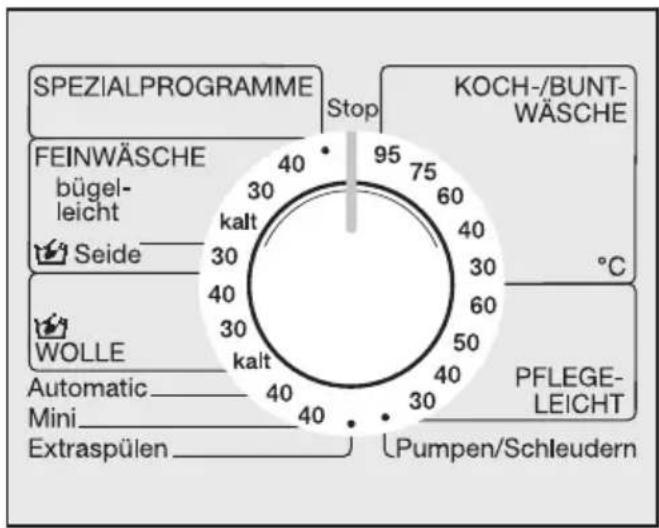

③Programm wählen

SPEZIALPROGRAMME Stop KOCH-/BUNT- WÄSCHE FEINWÄSCHE bügel- leicht Seide °C WOLLE Automatic Mini Extraspülen PFLEGE- LEICHT Pumpen/Schleudern

■ Wählen Sie das gewünschte Waschprogramm und die Temperatur über den Programmwähler.

Im Display wird das gewählte Waschprogramm angezeigt.

KOCH-/BUNTWÄSCHE

Das Display schaltet in die Programmwahl um.

60°C 1600 U/min

Dauer: 1:30 h

■ Mit den Tasten – oder + können Sie die markierte Komponente Schleuderdrehzahl ändern.

Bei Anwahl der Programmwählerstellung Spezialprogramme werden diese zur Auswahl im Display angezeigt.

OUTDOOR JEANS OBERHEMDEN

■ Markieren Sie mit den Tasten – oder + das gewünschte Programm und bestätigen Sie dieses mit der Taste OK.

Das Display schaltet in die Programmwahl um.

JEANS 40°C 900 U/min Dauer: 1:00 h

- Mit den Tasten – oder + können Sie die markierte Komponente Temperatur ändern. Mit der Taste OK bestätigen Sie die Temperatur und wechseln zur Komponente Schleuderdrehzahl.

So waschen Sie richtig

Vorwäsche Einweichen Intensiv Summer Wasser plus

■ Wählen Sie die gewünschten Extras über die Tasten EXTRAS.
■ Mit der oberen Taste erfolgt die Anwahl der Zusatzfunktionen in der Reihenfolge: Vorwäsche oder Einweichen oder keine Anwahl.

Nicht alle EXTRAS können bei allen Waschprogrammen gewählt werden.

Lässt sich ein EXTRA nicht anwählen, ist dieses für das Waschprogramm nicht zugelassen.

④ Waschautomaten beladen

■ Öffnen Sie die Fülltür mit der Taste Tür.

Die Anzeige im Display wechselt in die Beladungsanzeige.

Beladung <25%

Das Display zeigt in 25%-Schritten an, wie viel Prozent der maximalen Beladungsmenge sich für das gewählte Programm in der Trommel befinden.

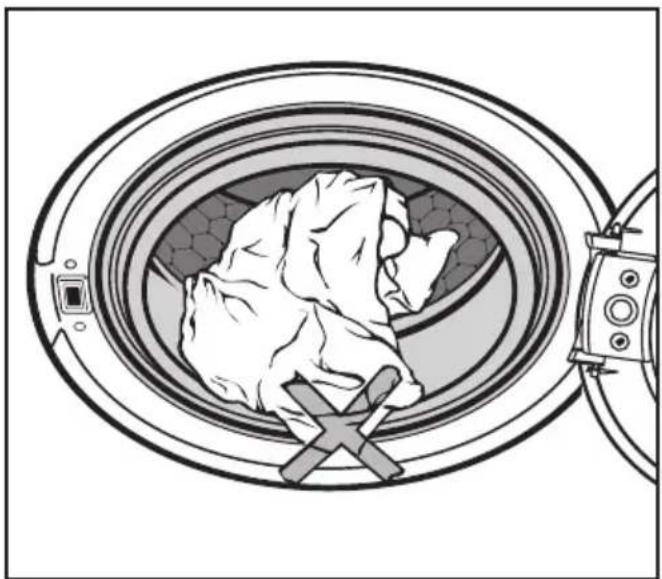

■ Legen Sie die Wäsche auseinandergefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser.

Bei der maximalen Beladungsmenge ist der Energie- und Wasserverbrauch, bezogen auf die Gesamtbeladungsmenge, am niedrigsten. Eine Überbeladung mindert das Waschergebnis und fördert die Knitterbildung.

Achten Sie darauf, dass keine Wäschestücke zwischen Fülltür und Dichtring eingeklemmt werden.

■ Schließen Sie die Fülltür mit einem leichten Schwung.

⑤ Waschmittel zugeben

Die Anzeige im Display ist von der Beladungsanzeige in die Dosieranzeige gewechselt.

Dosierung 75%

40%	Nehmen Sie etwas weniger als die Hälfte . . .
50%	Nehmen Sie die Hälfte . . .
60%	Nehmen Sie etwas mehr als die Hälfte . . .
75%	Nehmen Sie drei Viertel . . .
100%	Nehmen Sie die empfohlene Waschmittelmenge

Beachten Sie den Verschmutzungsgrad der Wäsche und die Wasserhärte.

Zu wenig Waschmittel bewirkt,

• dass die Wäsche nicht sauber und im Laufe der Zeit grau und hart wird.
• dass sich Fettläuse in der Wäsche bilden.
• dass sich Kalkablagerungen auf den Heizkörpern bilden.

Zu viel Waschmittel bewirkt,

- dass sich zuviel Schaum bildet und dadurch eine geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis erreicht wird.

Miele

- dass sich der Wasserverbrauch durch einen automatisch zugeschalteten zusätzlichen Spülgang erhöht.

– eine höhere Umweltbelastung.

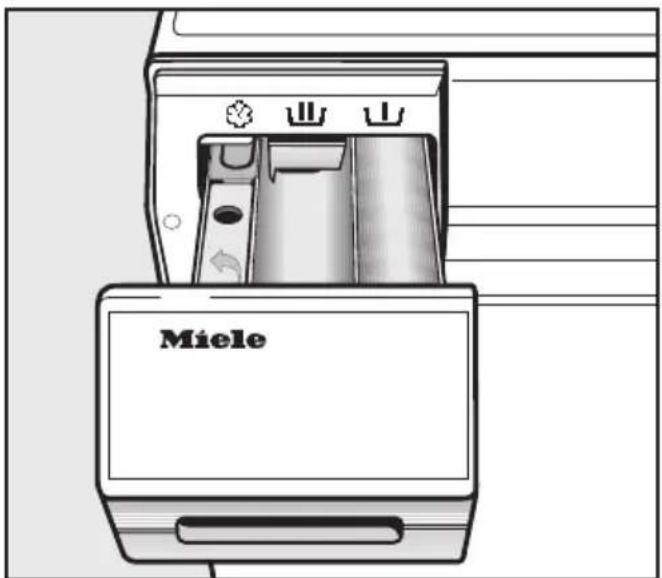

■ Ziehen Sie den Waschmittelkasten heraus und füllen Sie das Waschmittel in die Kammern.

山

Waschmittel für die Vorwäsche ( ^1/_4 der empfohlenen Gesamtwaschmittelmenge)

[Figure]

Waschmittel für die Hauptwäsche einschließlich Einweichen

[NO TEXT]

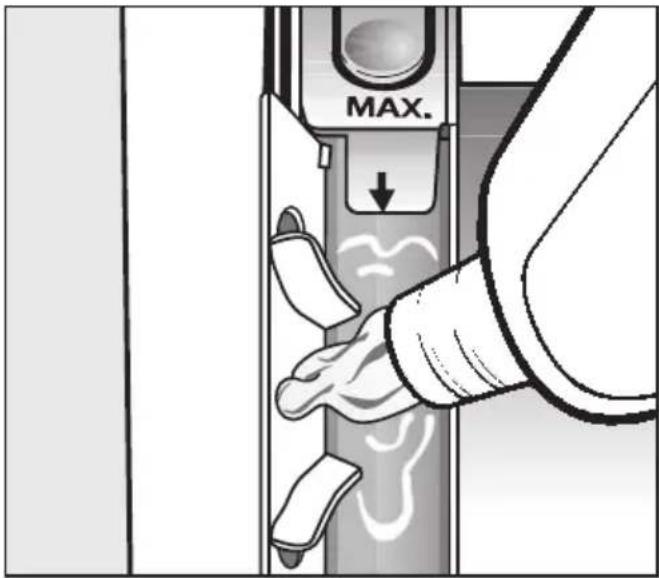

Weichspüler, Formspüler oder Flüssigstärke

■ Schließen Sie den Waschmittelkasten.

Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel "Waschmittel".

6Programm starten

■ Drücken Sie die blinkende Taste Start/Stop G.

Im Display erscheint die wahrscheinliche Programmdauer. Diese wird im Minutentakt herunter gezählt. In den ersten 10 Minuten ermittelt der Waschautomat die Wasseraufnahmefähigkeit der Wäsche. Hierdurch kann es noch zu einer Zeitverlängerung oder Zeitverkürzung kommen.

Zusätzlich wird der Programmablauf im Display angezeigt. Der Waschautomat informiert Sie über den jeweils erreichten Programmabschnitt.

Die Trommelbeleuchtung wird nach dem Programmstart ausgeschaltet.

⑦ Wäsche entnehmen

Im Display wechselt die Anzeige zwischen Knitterschutz und Ende und kennzeichnet das Programmende.

■ Öffnen Sie die Fülltür mit der Taste Tür.
■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Sie können bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

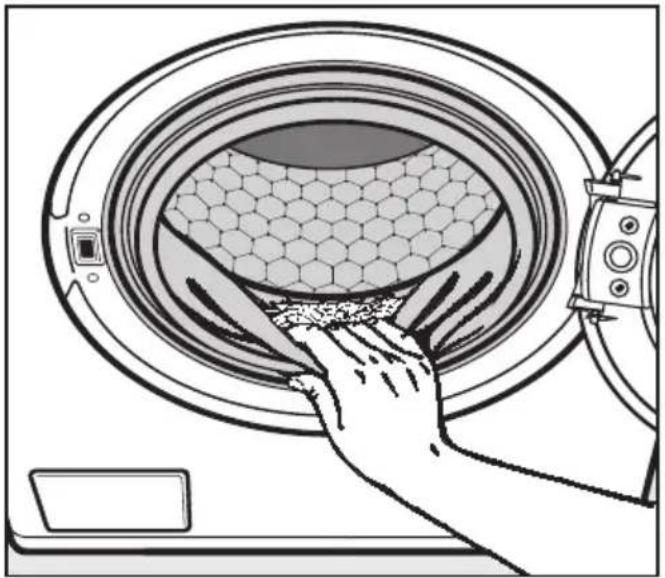

■ Kontrollieren Sie den Dichtring an der Fülltür auf Fremdkörper.
■ Drehen Sie den Programmwähler auf Stop.
■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.
■ Schließen Sie die Fülltür. Sonst besteht die Gefahr, dass Gegenstände unbeabsichtigt in die Trommel gelangen. Diese können versehentlich mitgewaschen werden und die Wäsche beschädigen.

Sie können die Grundwaschprogramme mit Hilfe der Tasten EXTRAS ergänzen.

Vorwäsche

Für Textilien mit größeren Schmutzmen-gen wie z.B. Staub, Sand.

Einweichen

Für besonders stark verschmutzte und verfleckte Textilien mit eiweißhaltigen Flecken wie z.B. Blut, Fett, Kakao.

Die Dauer des Einweichprozesses ist in 30-Minutenschritten wählbar zwischen 30 Minuten und 6 Stunden.

Einweichzeit wählen

^ Drücken Sie die EXTRA-Taste Vorwäsche, Einweichen so oft, bis die Kontrollleuchte Einweichen leuchtet.

Mit Hilfe des Displays können Sie jetzt die gewünschte Einweichzeit wählen.

15:06 Ende: 17:04 Einweichen: 0.30 h

Mit Hilfe der Tasten – und + können Sie die gewünschte Einweichdauer eingeben. Die Endzeit des Waschganges wird entsprechend angezeigt. Mit der Taste OK bestätigen Sie die gewünschte Einweichzeit.

Einweichzeit ausschalten

^ Stellen Sie die Einweichzeit auf 0.00 h und bestätigen Sie diese mit OK.

Intensiv

Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken.

Die Zeit für die Hauptwäsche wird verlängert.

Wasser plus

Im Auslieferungszustand wird bei Anwahl des EXTRAS Wasser plus, der Wasserstand beim Waschen und beim Spülen erhöht.

Sie können jedoch noch andere Einstellungen für das EXTRA Wasser plus wählen. Diese sind im Kapitel "Menü Einstellungen J" beschrieben.

Summer

Ein Weckton ertönt am Programmende oder im Spülstop.

Der Summer ertönt so lange, bis der Waschautomat ausgeschaltet wird.

Der eingeschaltete Summer bleibt bei allen Programmen aktiv, bis er wieder ausgeschaltet wird.

Sie können die Lautstärke des Summers verändern. Dieses wird im Kapitel "Einstellungen J" beschrieben.

Der Warnton bei Fehlermeldungen ist unabhängig vom ein- oder ausschalten des Summers.

Endschleuderdrehzahl

Programm U/min
Koch-/Buntwäsche 1600
Pflegeleicht 900
Feinwäsche 600
Automatic 900
Mini 1600
Wolle 1200
Seide 400
Jeans 900
Oberhemden 600
Outdoor 800
Schleudern 1600
Extraspülen 1200
Stärken 1500

Sie können die Endschleuderdrehzahl reduzieren. Die Anwahl einer höheren Endschleuderdrehzahl als oben genannt ist nicht möglich.

Spülschleudern

Die Wäsche wird nach der Hauptwäsche und zwischen den Spülgängen geschleudert. Bei einer Reduzierung der Endschleuderdrehzahl wird die Spülschleuderdrehzahl gegebenfalls mit reduziert. In dem Programm Koch-/Buntwäsche wird bei einer Drehzahl kleiner 700 U/min ein zusätzlicher Spülgang eingefügt.

Endschleudern abwählen (Spülstop)

■ Wählen Sie die Einstellung Spülstop. Die Textilien bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden.

- Endschleudern starten:

Der Waschautomat bietet Ihnen zum Schleudern die maximal zugelassene Drehzahl an. Sie können eine niedriger Drehzahl wählen. Mit der Taste Start/Stop G starten Sie das Endschleudern.

– Das Programm beenden:

Drücken Sie die Taste Tür. Das Wasser wird abgepumpt. Drücken Sie danach erneut die Taste Tür, um die Fülltür zu öffnen.

Spülschleudern und Endschleudern abwählen

■ Wählen Sie die Einstellung ohne Schleudern. Nach dem letzten Spülgang wird das Wasser abgepumpt und der Knitterschutz wird eingeschaltet. Bei dieser Einstellung wird in den Programmen Koch-/Buntwäsche, Pflegeleicht, Automatic und Mini ein zusätzlicher Spülgang eingefügt.

Mit der Startverzögerung können Sie das gewünschte Programmende wählen. Der Programmstart kann von 30 Minuten bis maximal 24 Stunden verzögert werden. Dadurch können Sie z.B. günstige Nachtstromtarife nutzen.

Um einen korrekten Ablauf der Start-verzögerung zu gewährleisten, muss die aktuelle Tageszeit eingestellt sein.

Startverzögerung einschalten

■ Drücken Sie nach der Programmwahl die Taste ⏻.

9:51
Beginn:	9:51
Ende:	11:19

Das Display zeigt die aktuelle Uhrzeit und das daraus resultierende Programmende an.

■ Wählen Sie mit der Taste + das gewünschte Programmende.

9:51
Beginn:	13:32
Ende:	15:00

Beim ersten Tastendruck wird das Programmende auf die nächste volle oder halbe Stunde verschoben. Jeder weitere Tastendruck verschiebt das Programmende um 30 Minuten.

Mit der Taste – können Sie eventuell zu lang gewählte Zeiten verringern.

■ Bestätigen Sie mit der Taste OK das eingestellte Ende.

Startverzögerung starten

■ Drücken Sie die Taste Start/Stop G.

60°C 1600 U/min START IN: 3:41 h

Das Display zeigt an, in wie viel Stunden und/oder Minuten das Waschprogramm gestartet wird.

Startverzögerung ändern

■ Drücken Sie die Taste ⏻.

■ Korrigieren Sie mit Hilfe der Tasten – und + das Programmende.

■ Drücken Sie zur Bestätigung die Taste OK.

Startverzögerung abbrechen

■ Drücken Sie die Taste Start/Stop €.

Der Start des Programms erfolgt sofort.

Nach dem Programmstart kann erst die reale Beladungsmenge festgestellt werden. Dadurch kann es zu einem späteren oder früheren Programmende kommen.

Programmübersicht

Koch-/Buntwäsche 95°C bis 30°C
Textilien Textilien aus Baumwolle und Leinen, z.B. Bettwäsche,Tischwäsche, Frottiertücher, Säuglingswäsche, Jeans,T-Shirts, Unterwäsche.
besondere Hinweise	– Koch-/Buntwäsche 95°C nur für keimbehaftete und stark verschmutzte Wäsche benutzen.– Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken Intensiv wählen.– Für Textilien mit hartnäckigen und/oder älteren Verschmutzungen Einweichen wählen.– Für Textilien mit großen Schmutzmengen, z.B. Staub,Sand Vorwäsche wählen.– Dunkelfarbige Textilien mit Colorwaschmittel oder Flüssigwaschmittel waschen.
Extras Vorwäsche oder	Einweichen, Intensiv, Wasser plus
Waschmittel Universal-	und Colorwaschmittel
Wäschemenge 5,0 kg
Hinweis für Prüfinstitute:Für Prüfung nach Norm EN 60456mussdas EXTRA Intensiv gewählt werden.
Pflegeleicht 60°C bis 30°C
Textilien Textilien aus synthetischen Fasern, Mischgewebe oderpflegeleicht ausgerüstete Baumwolle, z.B. Oberhemden,Blusen, Kittel, Tischwäsche.
besondere Hinweise Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken Intensiv wählen.
Extras Vorwäsche oder	Einweichen, Intensiv, Wasser plus
Waschmittel Universal-	und Colorwaschmittel
Wäschemenge 2,5 kg
Hinweis für Prüfinstitute:Für Prüfung nach Norm EN 60456mussdas EXTRA Intensiv gewählt werden.
Spezialprogramme
Outdoor 40°C bis kalt
Textilien Outdoor Bekleidung aus Mikrofasern wie Gore-Tex® , SYMPATEX®, WINDSTOPPER® usw.
besondere Hinweise	- Bei Jacken bitte Reißverschlüsse schließen.- Keinen Weichspüler verwenden
Waschmittel Feinwaschmittel
Wäschemenge 2,0 kg
Jeans 40°C bis kalt
Textilien Textilien aus Jeansstoff, wie Hosen, Röcke und Hemden
besondere Hinweise -	Dunkle Jeansstoffe mit der Innenseite nach außen wa-schen.- Jeansbekleidung "blutet" oft bei den ersten Wäschen etwas aus. Deshalb helle und dunkle Sachen getrennt waschen.
Waschmittel Flüssige Colorwaschmittel
Wäschemenge 2,0 kg
Oberhemden 60°C bis kalt
Textilien Hemden und Hemdblusen
besondere Hinweise	- Kragen und Manschetten je nach Verschmutzung vor-behandeln.- Hemden und Blusen aus Seide bitte im Programm Sei-de waschen.
Waschmittel Universal- und Colorwaschmittel
Wäschemenge 1,5 kg
Stärken
Textilart Tischdecken, Servietten, Schürzen, Berufkleidung
besondere Hinweise Die Textilien sollten frisch gewaschen, aber nicht weich - gespült sein.
Wäschemenge 5,0 kg

Programmübersicht

Feinwäsche 40°C bis kalt [IMAGE]
Textilien Textilien aus synthetischen Fasern, Mischgewebe, Kunst - seide oder pflegeleicht ausgerüstete Baumwolle, z.B. Oberhemden, Blusen.Gardinen, die vom Hersteller als maschinenwaschbar deklariert sind.
besondere Hinweise	- Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken Intensiv wählen.- Bei knitterempfindlichen Gardinen Schleuderdrehzahl reduzieren oder abwählen.
Extras Vorwäsche oder Einweichen, Intensiv
Waschmittel Feinwaschmittel
Wäschemenge 1,0 kg
Seide [IMAGE]30°C
Textilien Handwaschbare Textilien, die keine Wolle enthalten.
besondere Hinweise Feinstrumpfhosen und BH’s in einem Wäschesack wa-schen.
Extras Wasser plus
Waschmittel Feinwaschmittel
Wäschemenge 2,0 kg
Wolle [IMAGE]40°C bis kalt
Textilien Textilien aus waschbarer Wolle und Wollgemischen.
Waschmittel Wollwaschmittel
Wäschemenge 2,0 kg
Automatic 40°C 40/40
Textilien Beladungsmix	aus Textilien für die Programme Buntwä-sche und Pflegeleicht nach Farben sortiert.
besondere Hinweise Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken Intensiv wählen.
Extras Vorwäsche oder	Einweichen, Intensiv, Wasser plus
Waschmittel Universal-	und Colorwaschmittel
Wäschemenge 3,0 kg
Mini 40°C 40
Textilien Kleiner Wäsch	eposten aus leicht angeschmutzten Texti - lien, der im Programm Buntwäsche gewaschen werden kann.
Extras Wasser plus
Waschmittel Universal-	und Colorwaschmittel
Wäschemenge 2,5 kg
Extraspülen
Textilien Textilien, die nur gespült und geschleudert werden sol- len.
Wäschemenge 5,0 kg
Pumpen/Schleudern
Zum Schleudern von Textilien. Bitte Drehzahl beachten.Nur Pumpen: Drehzahl auf ohne Schleudern stellen

Programmablauf

	Hauptwäsche Spülen Schleudern
	Wasser-stand	Wasch-rhythmus	Wasser-stand	Spül-gänge	Spül-schleu-dern	End-schleu-dern
Koch-/Buntwäsche				1)		[SDKD]
Pflegeleicht [IMAGE]2-3				3)	√2)	√
Feinwäsche	[IMAGE]	B		3	–	√
Automatic [TDAA]					2)	√
Mini [OYWD] [COX8]					2)	√
Wolle [XZCT]	/				2)	√
Seide [DXG3] [IXD4]	-	√
Stärk [AC20] [BW03]	–	–	[IMAGE]	1	–	√
Extra [X6S2]	–	–	[IMAGE]	2	–	√
Jean [A502] [TAKS]	[IMAGE]	A	[IMAGE]	3	–	√
Ober [W450]	[IMAGE]	A	[IMAGE]	2	–	√
Outd	[IMAGE]	3	√		4)	√
Besonderheiten zum Programmablauf, siehe nachfolgende Seite.

Der Waschautomat verfügt über eine vollelektronische Steuerung mit Mengenautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbstständig fest und zwar abhängig von Menge und Saugkraft der eingefüllten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.

Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundprogramm bei maximaler Beladung. Wählbare Extras sind nicht berücksichtigt.

Die Ablaufanzeige Ihres Waschautomaten informiert Sie jederzeit während des Waschprogramms über den jeweils erreichten Programmabschnitt.

Besonderheiten im Programmablauf:

Knitterschutz:

Die Trommel bewegt sich noch bis zu 30 Minuten nach dem Programmende, um eine Knitterbildung zu vermeiden. Der Waschautomaten kann jederzeit geöffnet werden. Ausnahme: Im Programm Wolle findet kein Knitterschutz statt.

1) ein 3. Spülgang erfolgt bei:
- zu viel Schaum in der Trommel
- einer Endschleuderdrehzahl kleiner als 700 U/min
- Anwahl von ohne Schleudern
2) Die Textilien werden nach der Hauptwäsche und zwischen den einzelnen Spülgängen geschleudert.
3) ein 3. Spülgang erfolgt bei:
– Anwahl von ohne Schleudern
4) Im Programm Outdoor werden die Textilien nur nach der Hauptwäsche geschleudert.

Programm abbrechen

Sie können ein Waschprogramm jederzeit nach dem Programmstart abbrechen.

■ Drücken Sie kurz die Taste Start/Stop €.

Der Waschautomat pumpt die vorhandene Lauge ab und das Programm ist abgebrochen.

Wenn Sie die Wäsche entnehmen wollen:

■ Drücken Sie die Taste Tür.

Wenn Sie ein anderes Programm wählen wollen:

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/O-Aus aus.

■ Schalten Sie die Waschautomaten wieder ein.

Programm unterbrechen

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.

Zur Fortsetzung:

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus wieder ein.

Programm ändern

Waschprogramm oder Temperatur ändern

Eine Programmänderung ist nach dem Programmstart nicht möglich.

Bis fünf Minuten nach Programmstart kann eine Temperaturänderung erfolgen.

Um ein anderes Programm oder fünf Minuten nach Programmstart eine andere Temperatur zu wählen müssen Sie das gestartete Programm abbrechen.

Schleuderdrehzahl ändern:

■ Drücken Sie die Taste OK.

Die Schleuderdrehzahl ist markiert. Über die Tasten – und + können Sie die Schleuderdrehzahl bis zum Beginn des Endschleudern ändern.

EXTRAS ändern

Der Summer kann ein- oder ausgeschaltet werden.

Bis fünf Minuten nach Programmstart ist eine Anwahl sowie eine Abwahl der EX-TRAS Intensiv und Wasser plus möglich.

Bei aktivierter Programmverriegelung kann keine Änderung vorgenommen werden.

Wäsche nachlegen/entnehmen

In folgenden Programmen können Sie Wäsche nachlegen oder entnehmen:

• Koch-/Buntwäsche
• Pflegeleicht
• Automatic
• Mini
• Stärken

■ Drücken Sie die Taste Tür, bis sich die Fülltür öffnet.
■ Legen Sie die Wäsche nach oder entnehmen Sie die Wäsche.
■ Schließen Sie die Fülltür.

Das Programm wird automatisch fortgesetzt.

Beachten Sie:

Der Waschautomat kann nach erfolgtem Programmstart keine Veränderungen der Wäschemenge feststellen.

Deshalb geht der Waschautomat nach dem Nachlegen oder Entnehmen von Wäsche immer von der maximalen Beladungsmenge aus.

Die angegebene Programmlaufzeit kann sich verlängern.

Die Tür lässt sich nicht öffnen, wenn:

• die Laugentemperatur über 55°C liegt.
• das Wasserniveau einen bestimmten Wert überschreitet.
• der Programmschritt Schleudern erreicht ist.
• die elektronische Programmverriegelung eingeschaltet ist.

Wenn Sie in den oben genannten Zuständen die Taste Tür drücken, erscheint folgende Angabe im Display:

Bedienung gesperrt!

Die Programmverriegelung verhindert, dass während des Waschens der Waschautomat geöffnet, das Programm abgebrochen oder die Temperatur und Schleuderdrehzahl geändert werden.

Programmverriegelung einschalten

■ Drücken Sie nach dem erfolgten Programmstart die Taste Start/Stop G für mindestens 6 Sekunden, bis die folgende Anzeige im Display erscheint:

Bedienung gesperrt!

Der Waschautomat akzeptiert jetzt keine Änderungen mehr und wäscht das Waschprogramm zu Ende.

Nach Ablauf des Waschprogramms ist die elektronische Programmverriegelung automatisch aufgehoben.

Programmverriegelung ausschalten

■ Drücken Sie die Taste Start/Stop G für mindestens 6 Sekunden bis die folgende Anzeige im Display erscheint:

Bedienung frei!

Sie können alle modernen Waschmittel verwenden, die für Waschautomaten geeignet sind. Auch flüssige, kompakte (konzentrierte), Tabletten (Tabs) und Baukasten-Waschmittel.

Verwendungshinweise und Dosierhinweise für volle Beladung stehen auf der Waschmittelverpackung.

Die Dosierung ist abhängig von:

– dem Verschmutzungsgrad der Wäsche

leicht verschmutzt

Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke haben z.B. Körpergeruch angenommen.

normal verschmutzt

Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stark verschmutzt

Verschmutzungen und/oder Flecken klar erkennbar.

- der Wasserhärte

Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

- der Wäschemenge (beachten Sie die Dosierempfehlung)

Wasserhärten

Härtebe-reich	Wasserei-genschaft	Gesamt-härte in mmol/l	deutsche Härte °d
I weich	0 - 1,3 0 - 7
II mittel	1,3 - 2,5 7 - 14
III hart	bis sehr hart	über 2,5	über 14

Wasserenthärter

In den Härtebereichen II und III können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Füllen Sie zuerst das Waschmittel, dann den Enthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachstehender Reihenfolge zusammen in Kammer ☐:

1. Waschmittel
2. Wasserenthärter
3. Fleckensalz

Dadurch werden die Mittel besser eingespült.

Weichspüler, Formspüler oder Flüssigstärke

Weichspüler geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trocknen.

Formspüler sind synthetische Stärke- mittel und geben den Textilien einen festeren Griff.

Stärke gibt den Textilien Steifigkeit und Fülle.

■ Dosieren Sie, wie der Hersteller es angibt.

Automatisches Weichspülen, Formspülen oder Flüssigstärken

MAX.

■ Füllen Sie den Weichspüler, den Formspüler oder die Flüssigstärke in die Kammer ✉ ein. Beachten Sie die Max.-Marke.

Mit dem letzten Spülgang wird der Weichspüler, Formspüler oder die Flüssigstärke eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer ✿.

Reinigen Sie nach mehrmaligem automatischen Stärken den Einspülkasten, insbesondere den Saugheber.

Separates Weichspülen oder Formspülen

■ Füllen Sie den Weichspüler oder den Formspüler in die Kammer ❖.
■ Wählen Sie das Spezialprogramm Stärken.
■ Drücken Sie die Taste Start/Stop G.

Separates Stärken

■ Dosieren und bereiten Sie das Stärkemittel vor wie auf der Packung angegeben.
■ Füllen Sie die Stärke in Kammer 山.
■ Wählen Sie das Spezialprogramm Stärken.
■ Drücken Sie die Taste Start/Stop €.

Entfärben/Färben

■ Verwenden Sie keine Entfärbemittel im Waschautomaten.
Das Färben im Waschautomat ist nur im haushaltsüblichen Maße erlaubt. Das beim Färben verwendetete Salz kann bei andauerndem Gebrauch den Edelstahl angreifen. Halten Sie streng die Vorgaben des Färbemittelherstellers ein.

⚠️ Vor der Reinigung und Pflege den Netzstecker ziehen.

Waschautomaten reinigen

■ Reinigen Sie den Waschautomaten mit einem milden Reinigungsmittel oder Seifenlauge und trocknen Sie ihn mit einem weichen Tuch ab.
■ Reinigen Sie die Trommel mit einem geeigneten Edelstahl-Putzmittel.

Waschmittel-Einspülkasten reinigen

Entfernen Sie eventuelle Waschmittelrückstände regelmäßig.

Miele

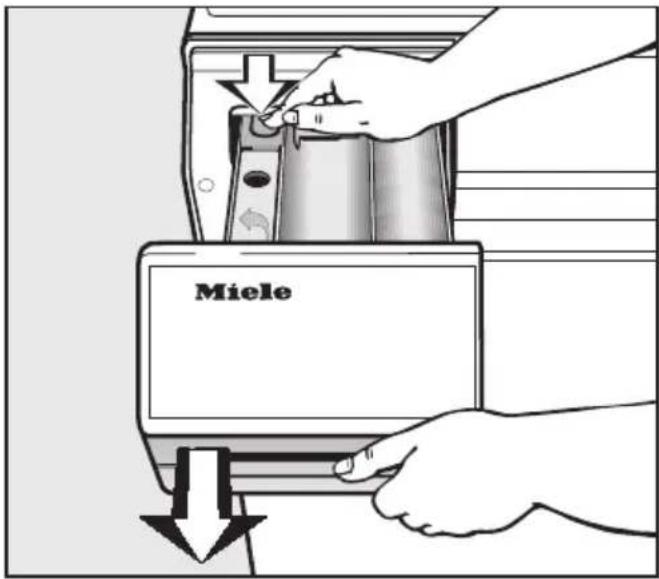

■ Ziehen Sie den Waschmittel-Einspülkasten bis zum Anschlag heraus, drücken Sie die Entriegelung und entnehmen Sie den Waschmittel-Einspülkasten.

■ Reinigen Sie den Waschmittel-Einspülkasten mit warmem Wasser.

■ Reinigen Sie den Saugheber.

1. Saugheber aus der Kammer ✉ herausziehen und unter fließendem warmen Wasser reinigen. Das Rohr, über das der Saugheber gesteckt wird, ebenfalls reinigen.
2. Saugheber wieder aufstecken.

⚠️ Keine lösemittelhaltigen Reiniger, Scheuermittel, Glas- oder Allzweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen. Den Waschautomaten auf keinen Fall mit einem Wasserschlauch abspritzen.

Reinigung und Pflege

Wassereinlaufsieb reinigen

Der Waschautomat hat zum Schutz des Wassereinlaufventils ein Sieb.

Das Sieb in der Verschraubung des Zulaufschlauches sollten Sie etwa alle 6 Monate kontrollieren. Bei häufigen Unterbrechungen im Wassernetz kann dieser Zeitraum kürzer sein.

■ Drehen Sie den Wasserhahn zu.

■ Schrauben Sie den Zulaufschlauch vom Wasserhahn ab.

■ Ziehen Sie die Gummidichtung 1 aus der Führung heraus.
■ Fassen Sie den Steg des Kunststoff-siebes 2 mit einer Kombi- oder Spitz-zange und ziehen es heraus.
■ Reinigen Sie das Kunststoffsieb.
■ Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Die Verschraubung fest auf den Wasserhahn drehen und den Wasserhahn öffnen. Falls Wasser austritt, die Verschraubung nachziehen.

Das Schmutz sieb muss nach der Reinigung wieder eingebaut werden.

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selber beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

⚠️ Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Es lässt sich kein Waschprogramm starten
Problem Ursache	Behebung
Das Display bleibt dunkel und der Programm-wähler leuchtet nicht.	Der Waschautomat hat keinen Strom.	Prüfen Sie, ob- der Netzstecker einge-steckt ist.- die Sicherung in Ordnung ist.
Im Display steht:Verriegelt. Code eingeben	Die elektronische Schlossfunktion ist ein-geschaltet.	Geben Sie den Code für die Schlossfunktion ein und be-stätigen Sie diesen. Deaktivie-ren Sie die Schlossfunktion, wenn die Abfrage beim nächsten Einschalten nicht er-scheinen soll.
Das Display ist dunkel.	Das Display schaltet automatisch aus, um Energie zu sparen (Stand-by).	Drücken Sie eine Taste. Das Stand-by wird beendet.

Im Display steht eine Fehlermeldung
Problem Ursache Behebung 1
[TWCS]	FEHLERWASSERABLAUF!	- Der Wasserablauf ist blockiert oder beeinträchtigt.- Der Ablaufschlauch liegt zu hoch.	- Reinigen Sie Laugenfilter und Laugenpumpe.- Die maximale Abpumphöhe beträgt 1m.
	FEHLERWASSERZULAUF!	- Der Wasserzulauf ist gesperrt oder beeinträchtigt.	Prüfen Sie, ob- der Wasserhahn weit ge-nug geöffnet ist.- der Zulaufschlauch ge-knickt ist.
	REAKTIONWATERPROOF!	Das Wasserschutzsystem hat reagiert.	Rufen Sie den Kunden-dienst.
	FEHLERTROMMEL-BELEUCHTUNG!	Die Trommelbeleuchtung ist nicht arretiert.	Prüfen Sie den ordnungsge-mäßen Sitz der Trommelbe-leuchtung.
	TECHN. FEHLER!Kundendienstrufen.	Ein Defekt liegt vor.	Starten Sie das Programm nochmals.Erscheint die Fehlermeldung erneut, rufen Sie den Kun-dendienst.
Im Display blinkt:KNITTERSCHUTZabwechselnd mit DOSIERUNG PRÜFEN!		Es hat sich zu viel Schaum beim Waschen gebildet.	Dosieren Sie beim nächsten Waschgang weniger Wasch-mittel, und beachten Sie die Dosierhinweise auf der Waschmittelpackung.

① Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.

Fehler bei der Beladungserkennung
Problem Ursache	Behebung
Es erfolgt keine Beladungsmengenanzeige	Beim Einschalten des Waschautomaten befand sich Wäsche in der Trommel. Dadurch wurde der Nullpunkt verstellt.	■ Setzen Sie den Nullpunkt neu:– Wäsche aus der Trommel entfernen.– Waschautomaten ausschalten und Tür geöffnet lassen.– Waschautomaten einschalten.– Drehen Sie den Programmwähler auf das Programm Koch-/Buntwäsche 95°C.– Drücken Sie die Taste Beladung/Dosierung bis im Display folgende Meldung erscheint:NullpunkteinstellungOK
Das Display zeigt bei leerer Trommel einen höheren Beladungswert als <25% an.	Der Nullpunkt des Beladungsmengensensors ist verstellt.	Drehen Sie die Trommel einmal herum. Wird weiterhin eine höhere Beladung als <25% angezeigt, setzen Sie den Nullpunkt neu (siehe Abschnitt oben).
Die Fehlermeldung:Nullpunkteinstellung nicht möglich!Trommel leeren.erscheint im Display.	Die Fülltür des Waschautomaten ist geschlossen.	– Öffnen Sie die Fülltür.– Waschautomaten ausschalten und Tür geöffnet lassen.– Waschautomaten einschalten.– Versuchen Sie erneut die Nullpunkteinstellung.
Allgemeine Probleme mit dem Waschautomaten
Problem Ursache	Behebung
Der Waschautomat steht während des Schleuderns nicht ruhig.	Die Gerätefüße stehen nicht gleichmäßig und sind nicht gekontert.	Richten Sie den Waschautomaten standsicher aus und kontern Sie die Gerätefüße.
Auftreten von unge-wöhnlichen Pumpgeräu-schen.	Kein Fehler! Schlürfende Geräusche am Anfang und am Ende des Pumpvorganges sind normal.
Im Waschmittel-Einspül-kasten verbleiben grö-ßere Waschmittelrück-stände.	Der Fließdruck des Was-sers reicht nicht aus.	- Reinigen Sie das Sieb im Wasserzu-lauf.- Wählen Sie evtl. das Extra Wasser plus.
	Pulverwaschmittel in Ver-bindung mit Enthärtungs-mitteln neigen zum Kleben.	Reinigen Sie den Waschmittel-Einspülkas-ten und geben Sie zu-künftig erst das Wasch-mittel und dann das Enthärtungsmittel in das Fach.
Der Weichspüler wird nicht vollständig einge-spült oder es bleibt zu viel Wasser in der Kam-mer ⚙stehen.	Der Saugheber sitzt nicht richtig oder ist verstopft.	Reinigen Sie den Saug-heber, siehe Kapitel "Reinigung und Pflege", Abschnitt "Waschmittel-Einspülkasten reinigen".
Im Display steht eine Fremdsprache.	Unter "Einstellungen ⚠" "Sprache ⚠" wurde eine an-dere Sprache gewählt.	Stellen Sie die gewohn-te Sprache ein. Das Fahnensymbol hilft Ihnen als Leitfaden.
Ein nicht zufriedenstellendes Waschergebnis
Problem Ursache Behebung
Die Wäsche wird mit Flüssigwaschmittel nicht sauber.	Flüssigwaschmittel enthalten keine Bleichmittel. Flecken aus Obst, Kaffee oder Tee können nicht entfernt werden.	- Verwenden Sie bleichmittel-haltige Pulverwaschmittel.- Füllen Sie Fleckensalz in die Kammer und das Flüssig-waschmittel in eine Dosierku-gel.- Geben Sie nie Flüssigwasch-mittel und Fleckensalz zu-sammen in den Waschmittel-Einspülkasten.
Auf der gewasche-nen Wäsche haften graue elastische Rückstände (Fett-läuse).	Die Dosierung des Waschmittels war zu niedrig. Die Wäsche war stark mit Fett ver-schmutzt (Öle, Salben).	- Geben Sie bei derartig ver-schmutzter Wäsche entwe-der mehr Waschmittel zu oder verwenden Sie Flüssig-waschmittel.- Lassen Sie vor der nächsten Wäsche ein 60°C Waschpro-gramm mit Flüssigwaschmit-tel ohne Wäsche laufen.
Auf gewaschenen dunklen Textilien befinden sich wei-ße, waschmittel-ähnliche Rückstän-de.	Das Waschmittel enthält wasserunlösliche Be-standteile (Zeolithe) zur Wasserenthärtung. Diese haben sich auf den Texti-lien festgesetzt.	- Versuchen Sie, nach dem Trocknen die Rückstände mittels einer Bürste zu entfer-nen.- Waschen Sie dunkle Textilien zukünftig mit Waschmittel ohne Zeolithe. Flüssigwasch-mittel enthalten meistens keine Zeolithe.

Die Fülltür lässt sich nicht über die Taste Tür öffnen
Ursache Behebung
Der Waschautomat ist nicht elektrisch ange-schlossen und/oder einge-schaltet.	Stecken Sie den Schuko-Stecker in die Steckdose und/oder schalten Sie den Waschautomaten mit der Taste I-Ein/O-Aus ein.
Die elektronische Pro-grammverriegelung ist ein-geschaltet.	Schalten Sie die Programmverriegelung aus, wie im gleichnamigen Kapitel beschrieben.
Die elektronische Schloss-funktion ist eingeschaltet.	Schalten Sie die Schlossfunktion aus, wie im Kapitel "Menü Einstellungen" beschrieben.
Stromausfall Öffnen Sie die Fülltür, wie im folgenden Abschnitt beschrieben.
Die Tür war nicht korrekt eingerastet.	Drücken Sie kräftig gegen die Schlossseite der Fülltür und drücken Sie anschließend die Taste Tür.
Es befindet sich noch Wasser in der Trommel und der Waschautomat kann nicht abpumpen.	Reinigen Sie Laugenfilter und Laugenpumpe, wie im folgenden Abschnitt beschrieben.
Zum Schutz vor Verbrühungen lässt sich die Fülltür bei einer Laugentemperatur von über 55°C nicht öffnen.

Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall

■ Schalten Sie den Waschautomaten aus.

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Laugenfilter.

■ Entnehmen Sie den Öffner.

■ Öffnen Sie die Klappe zum Laugenfilter.

Verstopfter Ablauf

Wenn der Ablauf verstopft ist, kann sich eine größere Menge Wasser (max. 25 l) im Waschautomaten befinden.

⚠ Vorsicht: Wenn kurz vorher mit hoher Temperatur gewaschen wurde, besteht Verbrühungsgefahr!

Entleerungsvorgang

■ Stellen Sie einen Behälter unter die Klappe.

Den Laugenfilter nicht ganz heraus-drehen.

2,01

■ Lösen Sie den Laugenfilter, bis das Wasser ausläuft.

Unterbrechung des Wasserablaufs:

■ Drehen Sie den Laugenfilter wieder zu.

Läuft kein Wasser mehr aus:

■ Drehen Sie den Laugenfilter ganz heraus.
■ Reinigen Sie den Laugenfilter gründlich.

■ Prüfen Sie, ob sich der Laugenpumpenflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen.
■ Setzen Sie den Laugenfilter wieder ein und drehen Sie ihn fest.

⚠ Wird der Laugenfilter nicht wieder eingesetzt und festgedreht, läuft Wasser aus dem Waschautomaten.

Fülltür öffnen

⚠ Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Verletzungsgefahr.

■ Ziehen Sie an der Notentriegelung. Die Fülltür öffnet sich.

Leuchtmittel für Trommel- beleuchtung auswechseln

Die Funktion des Waschautomaten ist auch ohne oder mit defektem Leuchtmittel gegeben.

■ Entnehmen Sie den Öffner aus der Innenseite der Blende des Waschmittel-Einspülkastens.
■ Schalten Sie den Waschautomaten ein und öffnen Sie die Fülltür.
■ Trennen Sie den Waschautomaten vom Elektronetz, siehe Kapitel "Sicherheitshinweise und Warnungen".

■ Setzen Sie den Öffner in den vorgesehenen Schlitz der Trommelbeleuchtung und drehen Sie diese entgegen dem Uhrzeigersinn (eine viertel Drehung) bis zum spürbaren Anschlag.
■ Ziehen Sie die gelöste Trommelbeleuchtung mit den Fingern heraus.

1 2

■ Trennen Sie die Kunststoffhalterung 1 durch Drücken der zwei Rasthaken von der Schutzkappe 2.
■ Entnehmen Sie das defekte Leuchtmittel aus der Kunststoffhalterung.

Das neue Leuchtmittel darf nur vom gleichen Typ G4 sein und eine maximale Leistung von 5 Watt/12 Volt besitzen.

Das Leuchtmittel erhalten Sie im Elektrofachhandel, beim Miele Fachhandel oder Miele Kundendienst.

■ Setzen Sie das neue Leuchtmittel in die Kunststoffhalterung ein.
■ Stecken Sie Kunststoffhalterung und Schutzkappe vorsichtig zusammen.
■ Setzen Sie die Trommelbeleuchtung wieder ein und drehen Sie diese im Uhrzeigersinn fest.

Zum Betrieb des Waschautomaten ist es unbedingt erforderlich, dass die Trommelbeleuchtung ordnungsgemäß eingebaut ist.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 - 22 44 666

A Österreich

050 800 300*

(*österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

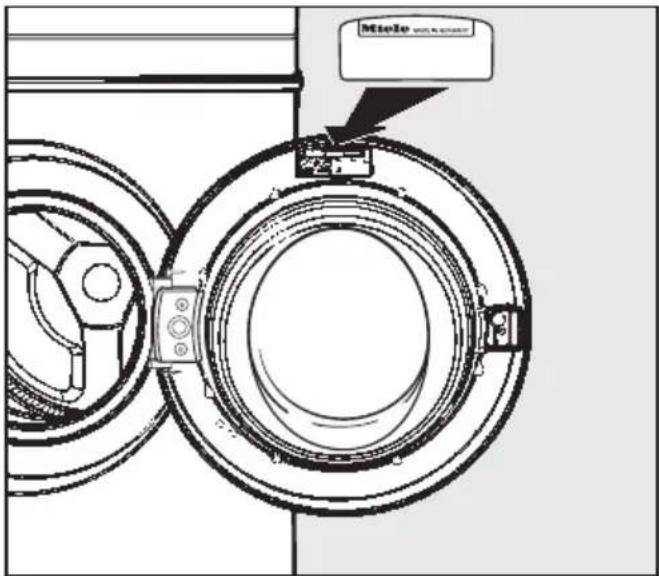

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Fülltür oberhalb des Schauglases.

Programmaktualisierung (Update)

Die optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Program Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Waschverfahren in der Steuerung Ihres Waschautomaten berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Waschautomaten beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Waschautomaten erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kunden-dienst.

Vorderansicht

①Zulaufschlauch Waterproof-System
②Elektroanschluss
③- ⑥Ablaufschlauch (mit dreh- und abziehbarem Krümmer) mit den Möglichkeiten der Wasserablaufführung
⑦Bedienungsblende

⑧Waschmittel-Einspülkasten
⑨Fülltür
⑩Klappe für Laugenfilter, Laugenpumpe und Notentriegelung
⑪Griffmulden für den Transport
⑫vier höhenverstellbare Füße

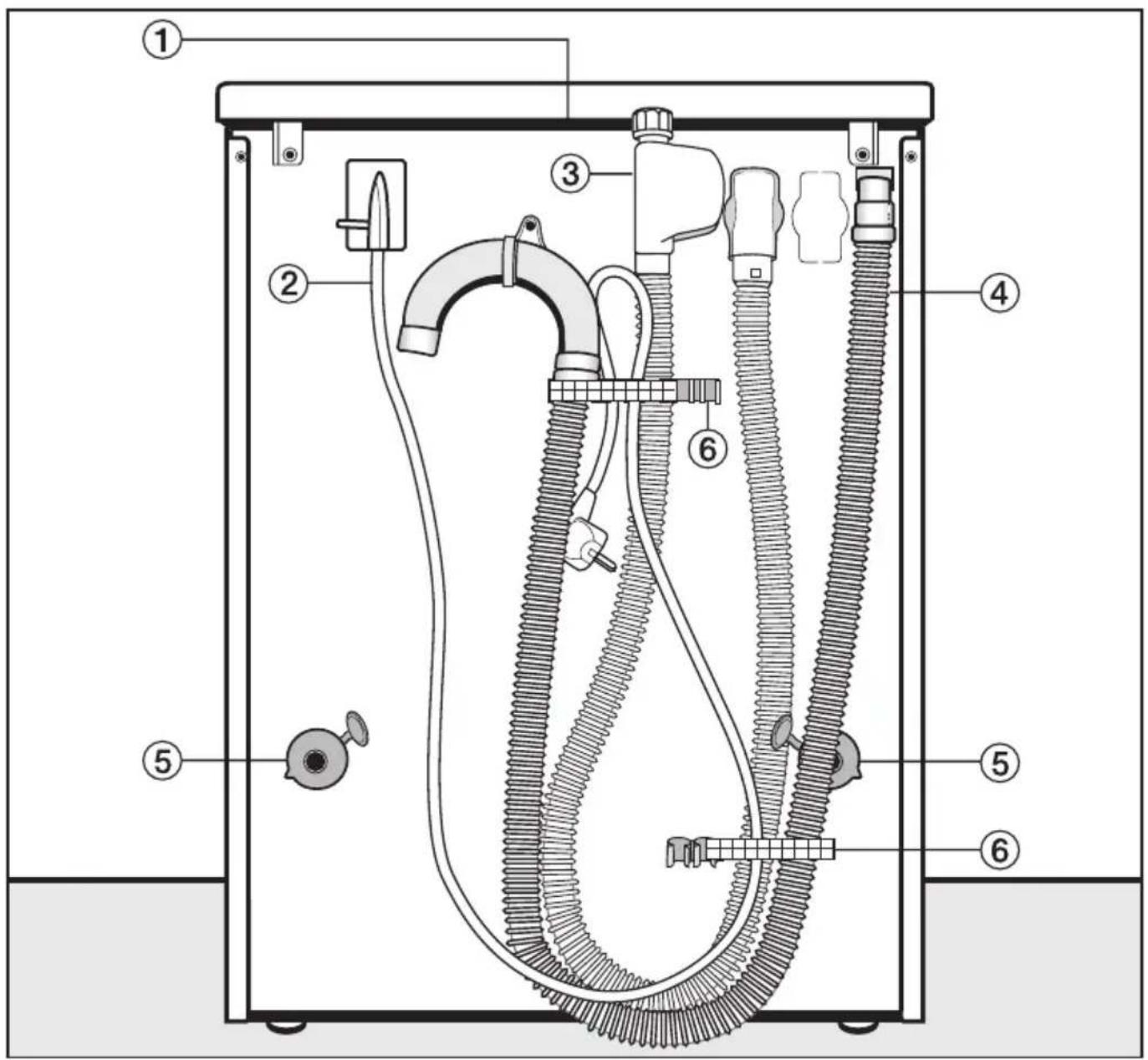

Rückansicht

①Deckelüberstand mit Griffmöglichkeiten für den Transport
②Elektroanschluss
③Zulaufschlauch Waterproof-System
④Abwasserschlauch

⑤Drehsicherung mit Transportstangen
⑥Halterung für:

• Zulaufschlauch
• Ablaufschlauch
• Elektroanschluss-Kabel
• entnommene Transportstangen

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Gegensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaften beim Schleudern selten in Schwingung.

Beachten Sie:

■ Stellen Sie den Waschautomaten lotrecht und standsicher auf.
■ Stellen Sie den Waschautomaten nicht auf weichen Fußbodenbelägen auf, da der Waschautomat sonst während des Schleuderns vibriert.

Bei Aufstellung auf einer Holzbalkende-cke:

■ Stellen Sie den Waschautomaten auf eine Sperrholzplatte (mindestens 59x52x3 cm). Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt werden.

Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder Decke am größten.

⚠️ Bei Aufstellung auf einen bauseitig vorhandenen Sockel (Betonsockel oder gemauerter Sockel) muss der Waschautomat durch Spannlaschen (erhältlich beim Miele Fachhandel oder Miele Kundendienst) gesichert werden. Sonst besteht die Gefahr, dass der Waschautomat beim Schleudern vom Sockel fällt.

Waschautomaten aufstellen

Nutzen Sie für den Transport des Waschautomaten vom Verpackungsbo- den zum Aufstellungsort die vorderen Griffmulden und den hinteren Deckel- überstand.

Beachten Sie:

■ Fassen Sie zum Heben nicht an die Fülltür.

⚠️ Gerätefüße und Aufstellfläche müssen trocken sein, sonst besteht Rutschgefahr beim Schleudern.

Transportsicherung entfernen

■ Entfernen Sie die linke und die rechte Drehsicherung.

1. Drehsicherung mit einem Schraubendreher aushaken.
2. Drehsicherung abnehmen.

Aufstellen und Anschließen

■ Drehen Sie die linke Transportstange mit dem beigelegten Maulschlüssel um 90°, und

■ Drehen Sie die rechte Transportstange um 90°, und

■ ziehen Sie die Transportstange heraus.

■ ziehen Sie die Transportstange heraus.

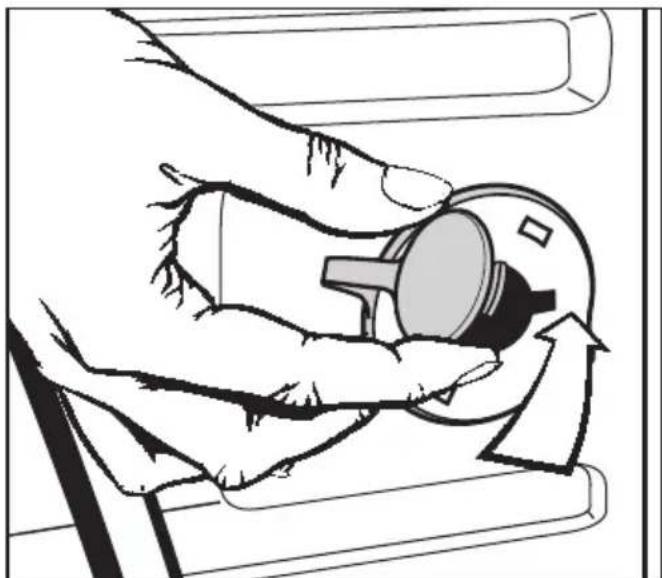

■ Verschließen Sie die Löcher mit den Drehsicherungen und den daran befestigten Stopfen.

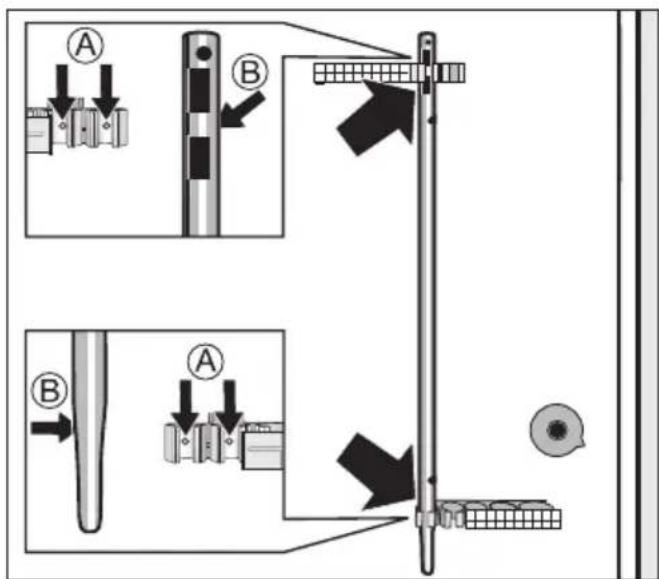

■ Befestigen Sie die Transportstangen an der Rückwand des Waschautomaten. Achten Sie darauf, dass die Bohrungen Ⓑ auf die Zapfen Ⓐ gesteckt werden.

⚠️ Der Waschautomat darf ohne Transportsicherung nicht transportiert werden.

Bewahren Sie die Transportsicherung auf. Sie muss vor einem Transport des Waschautomaten (z.B. bei einem Umzug) wieder montiert werden.

Transportsicherung einbauen

Der Einbau der Transportsicherung erfolgt in umgekehrter Reihenfolge.

Ausrichten

Der Waschautomat muss lotrecht und gleichmäßig auf allen vier Füßen stehen, damit ein einwandfreier Betrieb gewährleistet ist.

Eine unsachgemäße Aufstellung erhöht den Wasser- und Energieverbrauch und der Waschautomat kann wandern.

Die Beladungsmengenanzeige mit Waschmitteldosierempfehlung kann falsche Werte anzeigen.

Fuß herausdrehen und kontern

Der Ausgleich des Waschautomaten erfolgt über die vier Schraubfüße. Im Auslieferungszustand sind alle Füße hineingedreht.

1 2

■ Drehen Sie die Kontermutter 2 mit dem beigelegten Maulschlüssel im Uhrzeigersinn los. Schrauben Sie die Kontermutter 2 zusammen mit dem Fuß 1 heraus.

■ Prüfen Sie mit einer Wasserwaage, ob der Waschautomat lotrecht steht.

■ Halten Sie den Fuß 1 mit einer Wasserpumpenzange fest. Drehen Sie die Kontermutter 2 wieder mit dem Maulschlüssel gegen das Gehäuse fest.

Alle vier Kontermuttern müssen fest gegen das Gehäuse gedreht sein. Bitte überprüfen Sie auch die Füße, die beim Ausrichten nicht herausgedreht wurden. Sonst besteht die Gefahr, dass der Waschautomat wandert.

Der Waschautomat darf nicht untergebaut werden.

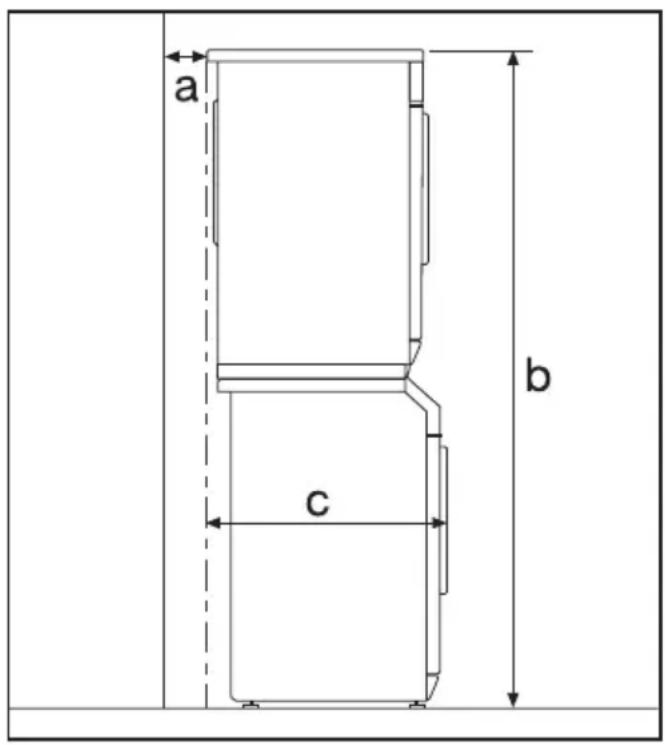

Wasch-Trocken-Säule

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Trockner möglich. Dazu ist ein Zwischenbausatz erforderlich, erhältlich beim Miele Fachhandel oder Miele Kundendienst.

Beachten Sie:

a b c

a Sicherheitsabstand zur Wand: mindestens 2 cm

b Höhe: Zwischenbausatz mit Arbeitsplatte: ca. 172 cm Zwischenbausatz ohne Arbeitsplatte: ca. 170 cm

c Tiefe der Waschtrockensäule: ca. 63 cm

Das Miele Wasserschutz- system

Das Miele Wasserschutzsystem gewährt einen umfassenden Schutz vor Wasserschäden durch den Waschautomaten.

Das System besteht hauptsächlich aus drei Bestandteilen:

1) dem Zulaufschlauch
2) der Elektronik und dem Gehäuse
3) dem Ablaufschlauch

1) Der Zulaufschlauch

– Das zusätzliche elektrische Sicherheitsventil

Es funktioniert wie ein automatischer Wasserhahn und sitzt im Kasten des Zulaufschlauches.

– Schutz gegen Bersten des Sicherheitsventils

Der Platzdruck des Ventilkörpers liegt zwischen 7.000 kPa und 10.000 kPa.

– Die Schutzhülle des Zulaufschlauches

Tritt Leckwasser aus dem Zulaufschlauch aus, wird dieses durch die Schutzhülle, welche den Zuleitungsschlauch als "zweite Haut" umgibt, in die Bodenwanne geleitet. Der Schwimmerschalter schließt das Sicherheitsventil. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter befindliches Wasser wird abgepumpt.

2) Die Elektronik und das Gehäuse

– Die Bodenwanne

Auslaufendes Wasser durch Undichtigkeiten des Waschautomaten wird in der Bodenwanne aufgefangen. Durch einen Schwimmerschalter werden die Wasserzulaufventile abgeschaltet. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter befindliches Wasser wird abgepumpt.

- Der Überlaufschutz

Hierdurch wird ein Überlaufen des Waschautomaten durch unkontrollierten Wasserzulauf verhindert. Steigt der Wasserstand über ein bestimmtes Niveau, wird die Laugenpumpe eingeschaltet und das Wasser kontrolliert abgepumpt.

3) Der Ablaufschlauch

Der Ablaufschlauch ist durch ein Belüftungssystem gesichert. Hierdurch wird ein Leersaugen des Waschautomaten verhindert.

Wasserzulauf

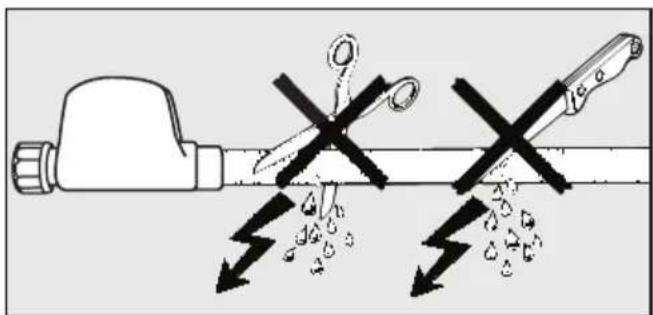

Das Sicherheitsventil enthält elektrische Bauteile. Deshalb sollte es nicht in einem Spritzwasserbereich, z.B. Badewannen oder Duschen, montiert werden. Verwenden Sie in diesem Fall einen Metallgewebeschlauch als Verlängerung der Wasserleitung, erhältlich beim Miele Fachhandel oder Miele Kundendienst.

Nicht in Flüssigkeit tauchen!

Die Schutzhülle darf nicht beschädigt oder geknickt werden.

Der Waschautomat darf ohne Rückflussverhinderer an eine Trinkwasserleitung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muss mindestens 100 kPa betragen und darf 1.000 kPa Überdruck nicht übersteigen. Ist er höher als 1.000 kPa Überdruck, muss ein Druckreduzierventil eingebaut werden.

Zum Anschluss ist ein Wasserhahn mit 34 "-Verschraubung erforderlich. Fehlt ein solcher, so darf der Waschautomat nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

⚠️Die Schraubverbindung steht unter Wasserleitungsdruck. Kontrollieren Sie deshalb durch langsames Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenenfalls den Sitz der Dichtung und die Verschraubung.

Der Waschautomat ist nicht für einen Warmwasseranschluss geeignet.

Wartung

Verwenden Sie im Falle eines Austausches nur das Miele Waterproof-System.

Das Schmutz sieb in der Überwurf-mutter des Sicherheitsventils darf zum Schutz des Wassereinlaufventils nicht entfernt werden.

Zubehör-Schlauchverlängerung

Als Zubehör ist ein Metallgewebeschlauch von 1,5 m Länge beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Dieser Schlauch besitzt einen Platzdruck von über 14.000 kPa und kann als flexible Verlängerung der Wasserleitung benutzt werden.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke:

Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen werden, die von den Wasserwerken der Stadt Wien zum Anschluss an die Innenanlage zugelassen sind.

Die Verwendung von Gummischläuchen als Druckverbindungsleitung zwischen Innenanlage und Waschautomat ist nur dann gestattet, wenn

• sie samt eingebundenen Anschlussarmaturen einem Mindestdauerdruck von 1.500 kPa Überdruck standhalten,
• sie während der Inbetriebhaltung des Gerätes hinreichend beaufsichtigt sind und
• nach Beendigung des gesamten Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Wasserablauf

Die Lauge wird durch eine Ablaufpumpe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchen-de ist drehbar und ggf. abziehbar.

Möglichkeiten des Wasserablaufs:

1. Einhängen in ein Wasch- oder Ausgussbecken:
2. Sichern Sie den Schlauch gegen Abrutschen!
3. Wird das Wasser in ein Waschbecken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückgesaugt wird.
4. Anschließen an ein Kunststoff-Abflussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).
5. Anschließen an ein Waschbecken mit Kunststoffnippel.
6. Auslauf in einen Bodenablauf (Gully).

Beachten Sie:

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Für Ablaufhöhen über 1 m (bis 1,8 m maximale Förderhöhe) ist beim Miele Fachhandel oder Miele Kundendienst eine zweite Laugenpumpe - Duobetrieb - mit dem erforderlichen Umbausatz erhältlich.

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Elektroanschluss

Der Waschautomat ist mit Wechselstrom-Anschlusskabel und Schuko-Stecker anschlussfertig für Wechselstrom \~230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdosen o. ä., ange- schlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszu- schließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Waschautomaten einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Wird ein FI-Schutzschalter verwendet, ist nur der Typ A gemäß DIN VDE 0664 zu verwenden.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Sondervorschrift für Österreich

Bei Anwendung der Schutzmaßnahme "Fehlerstromschutzschaltung" darf in Verbindung mit diesem Waschautomaten nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter verwendet werden.

	Beladung Verbrauchsdaten
Kochwäsche/Buntwäsche
95°C 5,0 kg 1,70 42 1 h 51 min 2 h 06 min
60^^1)	5,0 kg 0,85	42		-	1 h 59 min
60°C 5,0 kg 0,85 42 1 h 30 min 1 h 59 min
40^^1)	5,0 kg 0,49	42 – 1 h 59 min
40°C 5,0 kg 0,49 42 1 h 30 min 1 h 59 min
Pflegeleicht
40^^1)	2,5 kg 0,44	49 – 1 h 19 min
40°C 2,5 kg 0,44 49 1 h 04 min 1 h 19 min
Feinwäsche
30°C 1,0 kg 0,33 65 49 min 59 min
Wolle 📋
30°C 2,0 kg 0,22 35 39 min	-
Seide 📋
30°C 1,0 kg 0,24 39 36 min	-
Mini
40°C 2,5 kg 0,30 30 30 min	-
Automatic
40°C	3,0 kg	0,30 - 0,60	30 - 50	59 min	1 h 14 min
Spezialprogramme
Outdoor 40°C	2,0 kg 0,43	57 1 h 03 min	-
Jeans 40°C	1,0 kg 0,50	45 1 h 00 min	-
Oberhemden 60°C	1,5 kg 0,90	55 1 h 12 min	-

^1) Prüfprogramm nach EN 60456

Hinweis für die Vergleichsprüfungen:

Für Prüfprogramme nach EN 60456 muss das EXTRA Intensiv gewählt werden.

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein-lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 85,0 cm
Breite 59,5 cm
Tiefe 58,0 cm
Tiefe bei geöffneter Tür 97,5 cm
Gewicht 94 kg
maximale Bodenbelastung 1600 Newton (ca. 160 kg)
Fassungsvermögen 5 kg Trockenwäsche
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Verbrauchsdaten siehe Kapitel Verbrauchsdaten
Wasserfließdruck minimal 100 kPa (1 bar)
Wasserfließdruck maximal 1.000 kPa (10 bar)
Länge des Zulaufschlauches	1,60 m
Länge des Ablaufschlauches	1,50 m
Länge des Anschlusskabels	1,60 m
Abpumphöhe maximal	1,00 m
Abpumlänge maximal 5,00 m
Leuchtmittel für Trommelbeleuchtung	Typ G4 (5 Watt/12 Volt)
Erteilte Prüfzeichen	Funkschutz, VDE

Menü Einstellungen zur Änderung von Standardwerten

Mit den Einstellungen können Sie die Elektronik des Waschautomaten wechselnden Anforderungen anpassen.

Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen ▶ öffnen

① Schalten Sie das Gerät ein. Das Einstiegsmenü erscheint.

15:03

Programm wählen

② Nach 5 Sekunden wird die Anzeige im Display erweitert.

15:03

Programm wählen

EINSTELLUNGEN " ...

③Betätigen Sie die Taste OK.

4 Sie befinden sich jetzt im Menü Einstellungen.

zurück SPRACHE | TAGESZEIT...

5 Wählen Sie die gewünschte Einstellung mit Hilfe der Tasten – und + aus und bestätigen Sie diese mit der Taste OK.

Hinweis:

Erfolgt in dem Menü Einstellungen und dessen Untermenüs innerhalb von ca. 20 Sekunden keine Anwahl, "springt" die Menüdarstellung ins Einstiegsmenü zurück.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Über das Untermenü Sprache können Sie die angezeigte Sprache ändern.

Die Fahne hinter dem Wort Sprache dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

Die eingestellte Sprache wird durch einen Haken angezeigt.

zurück deutsch ✓ english ▼

■ Wählen Sie die gewünschte Sprache und bestätigen Sie diese.

Tageszeit ⏻

Sie können entscheiden, ob die angezeigte Tageszeit im 24- oder im 12-Stundenrhythmus dargestellt wird.

Anschließend wird die aktuelle Uhrzeit eingestellt.

Stundenrhythmus einstellen

zurück 24 h Uhr... 12 h Uhr...

■ Wählen Sie den gewünschten Stundenrhythmus mit den Tasten - oder + und bestätigen Sie diesen mit der Taste OK.

Das Display schaltet um zur Uhrzeiteinstellung.

Uhrzeit einstellen

12:00 Tageszeit einstellen

■ Stellen Sie mit den Tasten - und + die aktuelle Stunde ein und bestätigen Sie diese mit der Taste OK. Jetzt können Sie die aktuellen Minuten einstellen und mit der Taste OK bestätigen. Das Display wechselt ins Menü Einstellungen.

Sie können die Uhrzeit auch einstellen, wenn Sie nach dem Einschalten des Waschautomaten und vor der Programmwahl die Taste ☐ drücken.

Wasser Plus

Mit der Einstellung Wasser Plus können Sie die Einstellung für das Extra Wasser plus festlegen.

Sie haben die Wahl zwischen drei Optionen:

Wasser+ (Auslieferungszustand)

Eine Wasserstandsanhebung (mehr Wasser) im Waschen und Spülen in den Programmen.

Zus. Spülgang

In den Programmen Koch-/Buntwäsche und Pflegeleicht wird ein zusätzlicher Spülgang durchgeführt.

Wasser+ / zus. Splg.

■ Eine Wasserstandsanhebung (mehr Wasser) im Waschen und im Spülen und ein zusätzlicher Spülgang in den Programmen Koch-/Buntwäsche und Pflegeleicht.

Die eingestellte Option wird durch einen Haken angezeigt.

zurück Wasser+ √ Zus. Spülgang

■ Wählen Sie die gewünschte Option und bestätigen Sie diese.

Schongang

Bei aktiviertem Schongang wird die Trommelbewegung reduziert. So können leicht verschmutzte Textilien schonender gewaschen werden.

Der Schongang kann für die Programme Koch-/Buntwäsche und Pflegeleicht aktiviert werden.

Die Einstellung Schongang ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken angezeigt.

zurück Aus √ Ein

■ Wählen Sie die gewünschte Option und bestätigen Sie diese.

Laugenabkühlung für Koch-/Buntwäsche

Am Ende der Hauptwäsche läuft zusätzliches Wasser in die Trommel, um die Lauge abzukühlen.

Die Laugenabkühlung erfolgt bei Anwahl der Temperaturen 95°C und 75°C.

Die Laugenabkühlung sollte aktiviert werden:

– beim Einhängen des Ablaufschlauches in ein Wasch- oder Ausgussbecken, um der Verbrühungsgefahr vorzubeugen.
– bei Gebäuden, deren Abflussrohre nicht der DIN 1986 entsprechen.

Die Laugenabkühlung ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken angezeigt.

zurück Aus ✓ Ein

■ Wählen Sie die gewünschte Option und bestätigen Sie diese.

Schloss

Die Schlossfunktion schützt Ihren Waschautomaten vor Fremdbenutzung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion muss nach dem Einschalten der Code eingegeben werden, damit der Waschautomat bedient werden kann.

Schloss aktivieren

zurück aktivieren...

■ Wählen Sie aktivieren und bestätigen Sie dieses.
■ Sie werden jetzt aufgefordert einen Code einzugeben. Der Code lautet 125 und kann nicht verändert werden.

Code eingeben
Der Code lautet: 125

0 - - Code eingeben

■ Mit der Taste + können Sie die erste Ziffer eingeben. Bestätigen Sie die Ziffer mit der Taste OK. Nun können Sie die zweite Ziffer eingeben.
■ Wiederholen Sie den Vorgang, bis alle drei Ziffern eingegeben sind.

■ Drücken Sie nach der Eingabe der Ziffern die Taste OK.

Ja 125 Nein Code bestätigen

■ Bestätigen Sie den Code mit der Taste OK oder, wenn Sie korrigieren wollen, drücken Sie die Taste –.
■ Das Schloss ist jetzt aktiviert, wenn Sie den Waschautomaten ausschalten.

Sperrung aufheben

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.
■ Geben Sie den Code wie oben beschrieben ein und bestätigen Sie diesen.

Eingabe OK! Schloss deaktiviert!

Der Waschautomat wird wieder freigeschaltet.

Schloss deaktivieren

Vorgehensweise wie bei Schloss aktivieren.

Temperatur

Sie können entscheiden, ob die Temperaturangaben in °C/Celsius oder in °F/Fahrenheit angezeigt werden sollen.

Die eingestellte Temperaturangabe wird durch einen Haken angezeigt.

zurück °C / Celsius ✓ °F / Fahrenheit

■ Wählen Sie die gewünschte Temperaturangabe und bestätigen Sie diese.

Summer

Bei aktiviertem Summer ertönt ein Weckton am Programmende oder im Spülstop.

Sie können zwischen zwei Lautstärken für den Summer wählen.

normal (Auslieferungszustand)

Der Summer ertönt am Programmende und im Spülstop in der Lautstärke normal.

laut

Der Summer ertönt am Programmende und im Spülstop in der Lautstärke laut.

Die eingestellte Lautstärke wird durch einen Haken angezeigt.

zurück normal √ laut

■ Wählen Sie die gewünschte Lautstärke und bestätigen Sie diese.

Akustische Quittierung

Die Betätigung einer Taste wird mit einem akustischen Signal bestätigt.

Die akustische Quittierung ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken angezeigt.

zurück Aus ✓ Ein

■ Wählen Sie die gewünschte Option und bestätigen Sie diese.

Kontrast

Der Kontrast der Display-Darstellung kann in zehn verschiedenen Stufen gewählt werden.

Im Auslieferungszustand ist Stufe 5 eingestellt.

Der Kontrast wird sofort bei der Anwahl der verschiedenen Stufen eingestellt.

niedriger höher Kontrast einstellen

■ Stellen Sie den gewünschten Kontrast ein.

Helligkeit

Die Helligkeit der Display-Darstellung kann in zehn verschiedenen Stufen gewählt werden.

Im Auslieferungszustand ist die Stufe 5 eingestellt.

Die Helligkeit wird sofort bei der Anwahl der verschiedenen Stufen eingestellt.

niedriger höher Helligkeit einstellen

■ Stellen Sie die gewünschte Helligkeit ein.

Stand-by

Das Display wird nach 10 Minuten dunkel geschaltet und die Taste Start/Stop Gblinkt langsam, um Energie einzusparen.

Sie haben 2 Optionen zur Auswahl:

Ein

Stand-by wird eingeschaltet:

• wenn nach dem Einschalten keine Programmauswahl erfolgt.
• nach dem Programmstart.
• nach Programmende.

nicht im lauf. Progr. (Auslieferungszustand)

Stand-by wird eingeschaltet:

– wenn nach dem Einschalten keine Programmauswahl erfolgt.
- nach Programmende.

Durch Betätigung einer Taste wird das Display wieder eingeschaltet.

Die eingestellte Option wird durch einen Haken angezeigt.

zurück Ein nicht im lauf. Progr. ✓

■ Wählen Sie die gewünschte Option und bestätigen Sie diese.

Memory

Wird zu einem Programm ein Extra angewählt oder die vorgeschlagene Schleuderdrehzahl geändert, speichert der Waschautomat diese Einstellungen bei Programmstart ab.

Bei erneuter Anwahl des Waschprogramms zeigt der Waschautomat die gespeicherten Komponenten an.

Die Memory-Funktion ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken angezeigt.

zurück Aus √ Ein

■ Wählen Sie die gewünschte Option und bestätigen Sie diese.

Menü Einstellungen beenden

zurück SPRACHE TAGESZEIT...

■ Wählen Sie zurück und bestätigen Sie dieses.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
