BEDIENUNGSANLEITUNG Softtronic W 3527 WPS MIELE

Gebrauchsanweisung Waschautomat W 3527 WPS

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

Entsorgung der Transportverpackung

Die Verpackung schützt den Waschautomaten vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Ihr Beitrag zum Umweltschutz 2

Entsorgung der Transportverpackung....2

Entsorgung des Altgerätes 2

Sicherheitshinweise und Warnungen 6

Bedienung des Waschautomaten....9

Bedienungsblende 9

Erste Inbetriebnahme 11

Umweltfreundliches Waschen 12

Energie- und Wasserverbrauch 12

Waschmittel 12

Richtige Zusatzfunktionswahl (Kurz, Einweichen, Vorwäsche) ..... 12

Tipp bei anschließendem maschinellen Trocknen 12

So waschen Sie richtig 13

Kurzanweisung 13

Zusatzfunktionen 18

Kurz 18

Vorwäsche 18

Einweichen....18

Wasser plus 18

Schleudern 19

Endschleuderdrehzahl....19

Spülschleudern....19

Endschleudern abwählen (Spülstop) 19

Spülschleudern und Endschleudern abwählen 19

Startvorwahl 20

Programmübersicht 21

Inhalt

Programmablauf....23

Programmablauf ändern 25

Programm abbrechen 25

Programm unterbrechen 25

Programm ändern 25

Programmabschnitt auslassen 25

Wäsche nachlegen/entnehmen 26

Kindersicherung 26

Elektronische Schlossfunktion 27

Waschmittel 28

Das richtige Waschmittel 28

Wasserenthärter....29

Komponenten - Waschmittel 29

Wäschenachbehandlungsmittel 30

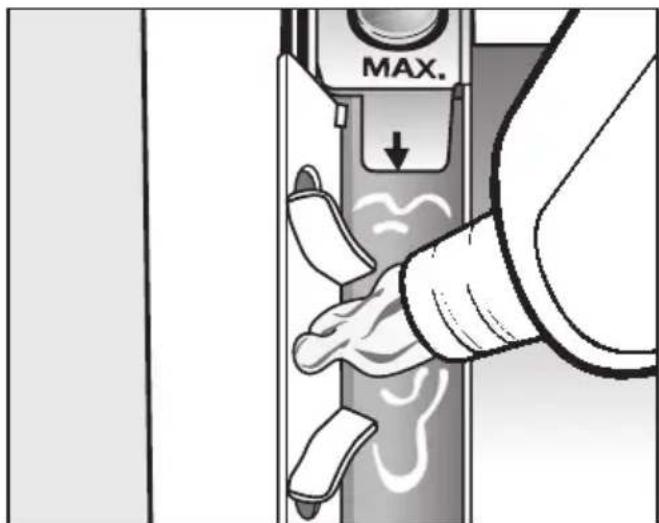

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . 30

Separates Weichspülen, Formspülen oder Stärken 30

Entfärben/Färben 30

Reinigung und Pflege 31

Waschautomaten reinigen 31

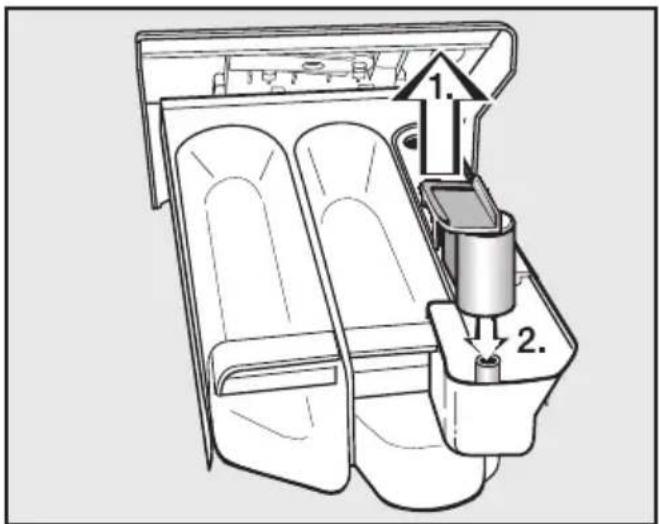

Waschmittel-Einspülkasten reinigen....31

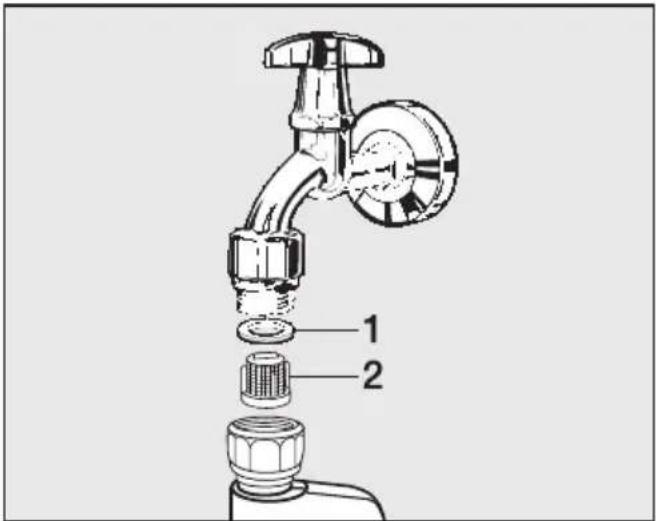

Wassereinlaufsieb reinigen 32

Störungshilfen 33

Was tun, wenn 33

Es erfolgt kein Programmstart. 33

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. . . . 34

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung. . . 35

Allgemeine Probleme mit dem Waschautomaten 36

Ein nicht zufriedenstellendes Waschergebnis. 37

Die Tür lässt sich nicht über die Taste Tür öffnen.... 38

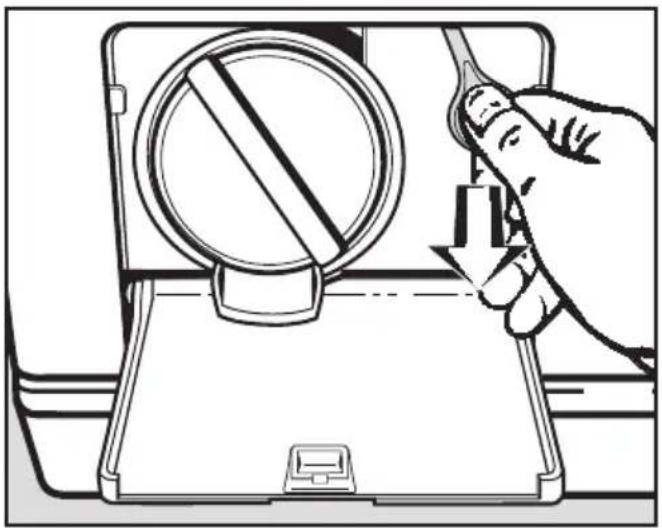

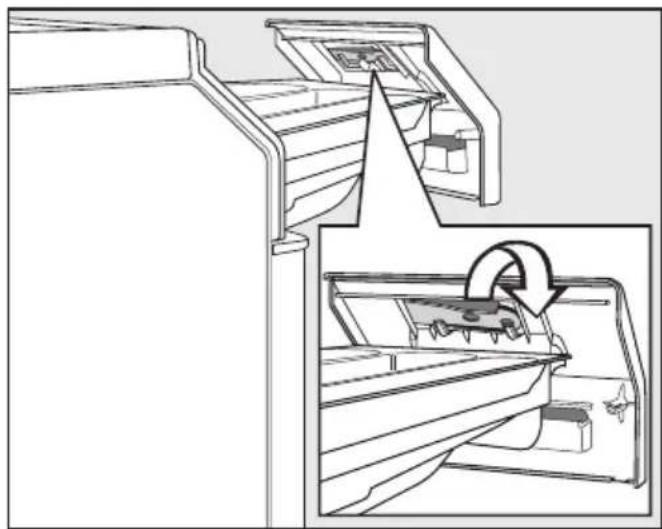

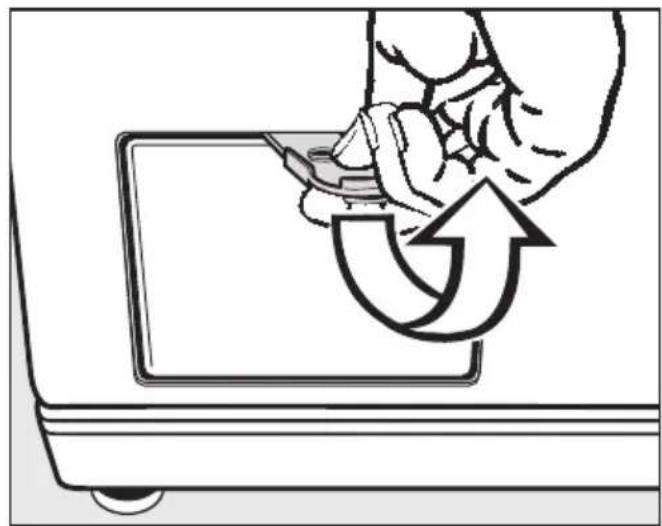

Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall. 39

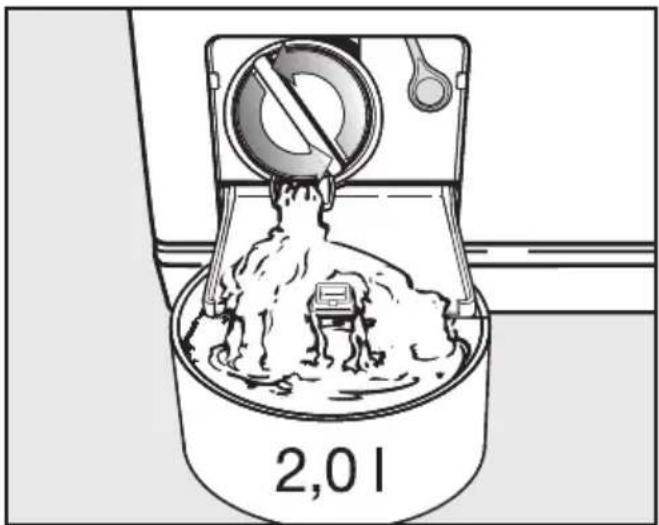

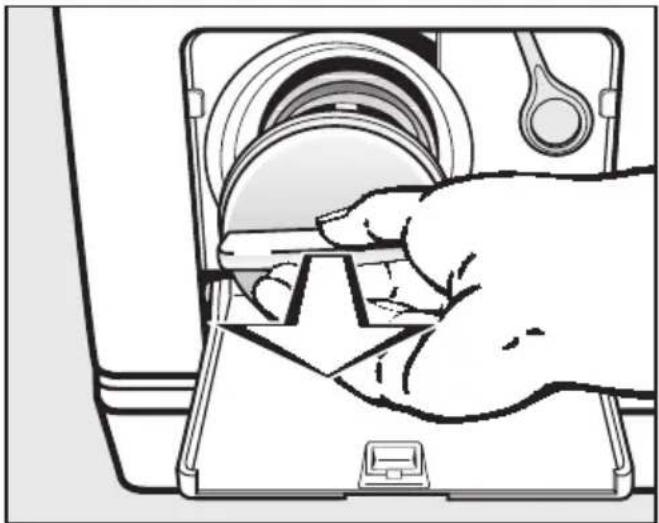

Verstopfter Ablauf 39

Kundendienst 41

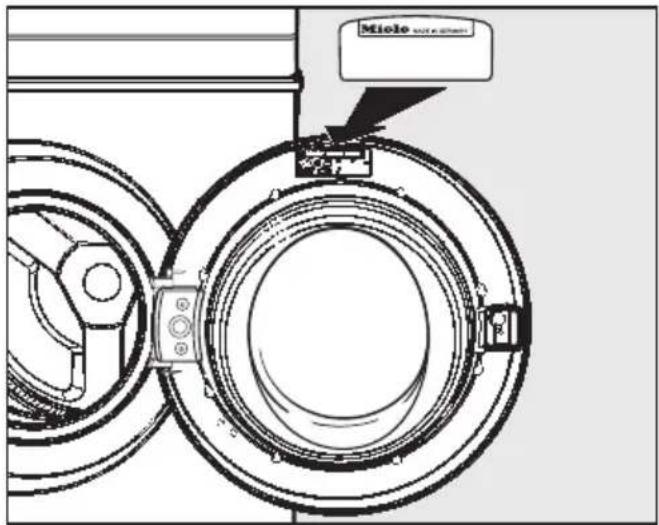

Reparaturen 41

Programmaktualisierung (Update) 41

Garantiebedingungen und Garantiezeit 41

Nachkaufbares Zubehör....41

Aufstellen und Anschließen 42

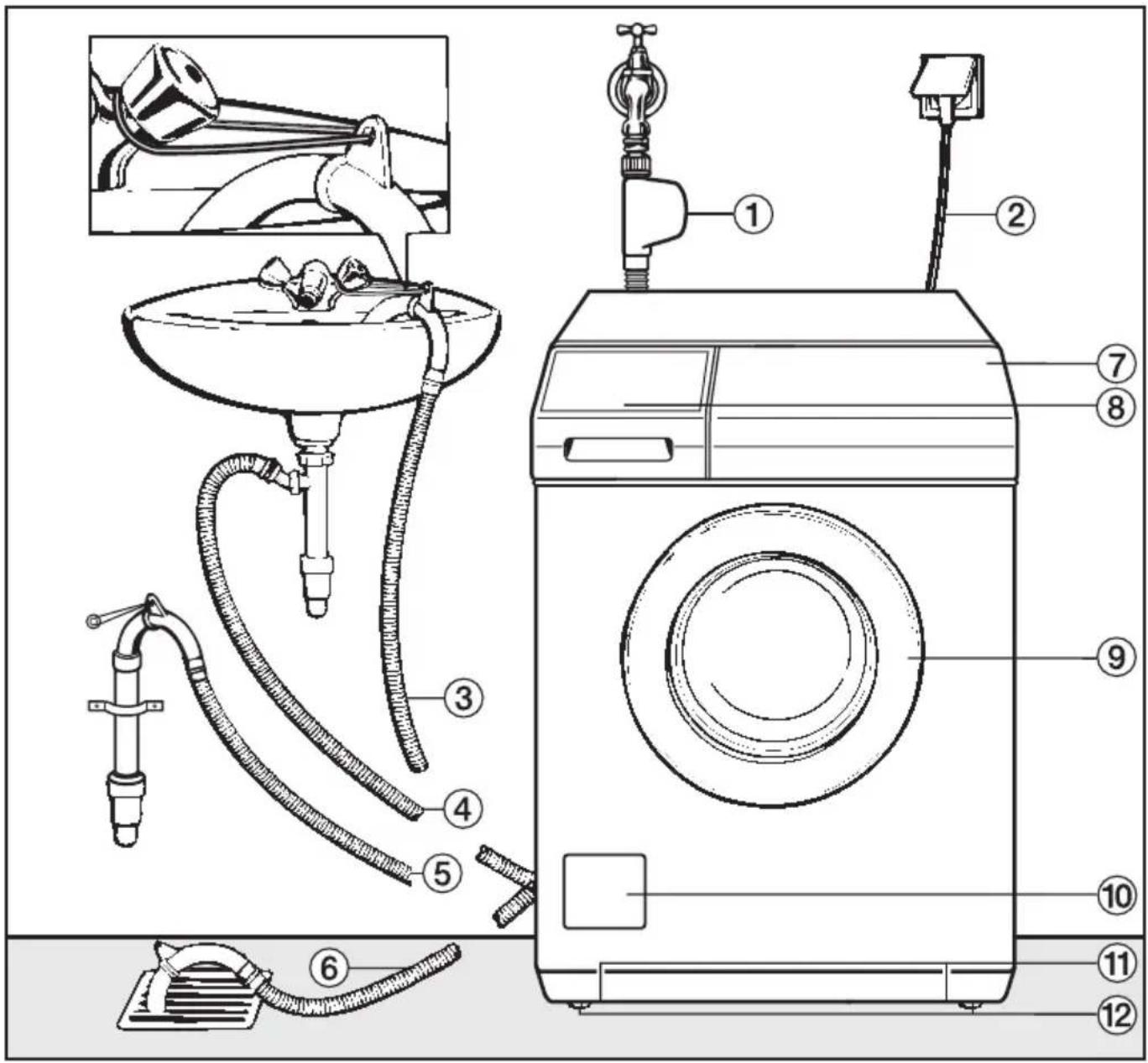

Vorderansicht 42

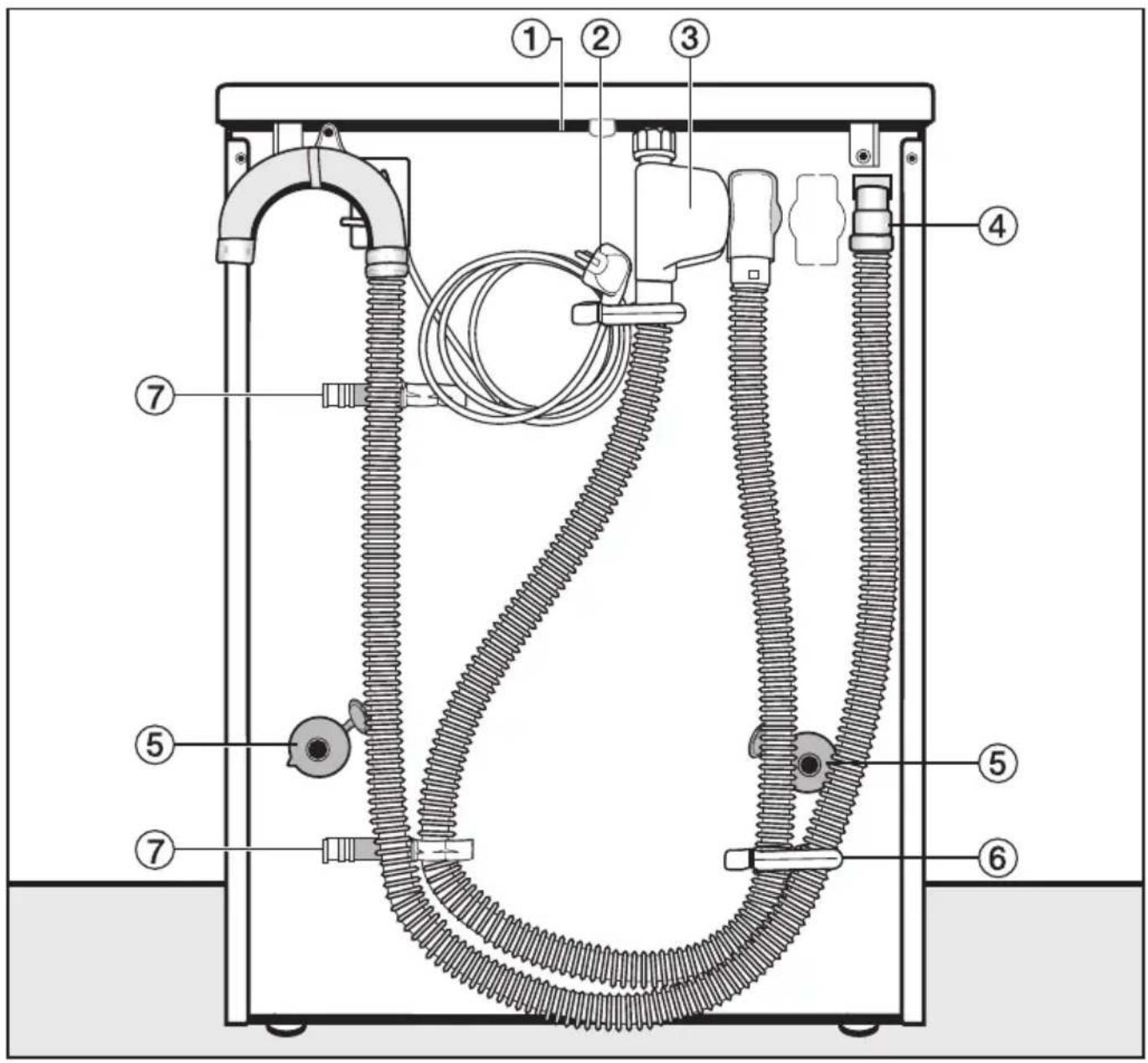

Rückansicht 43

Aufstellfläche 44

Waschautomaten aufstellen. 44

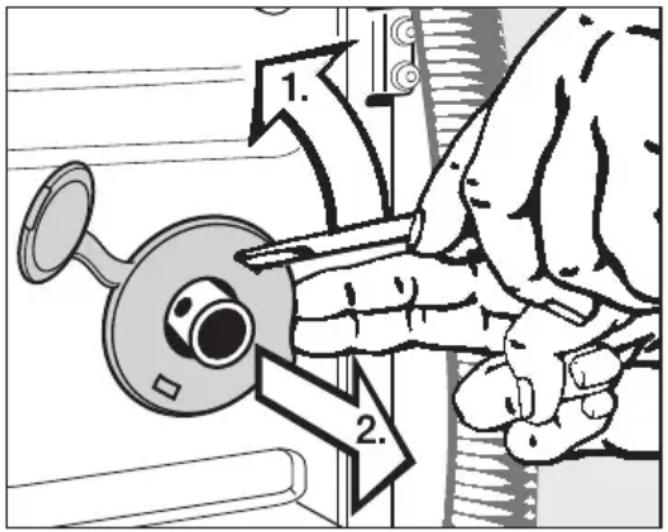

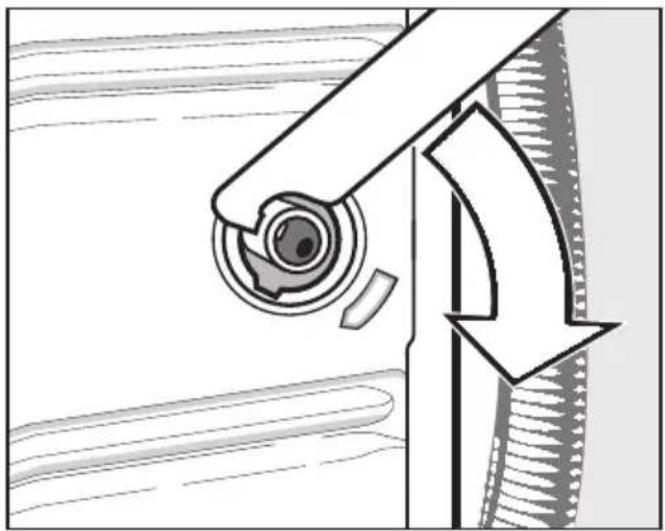

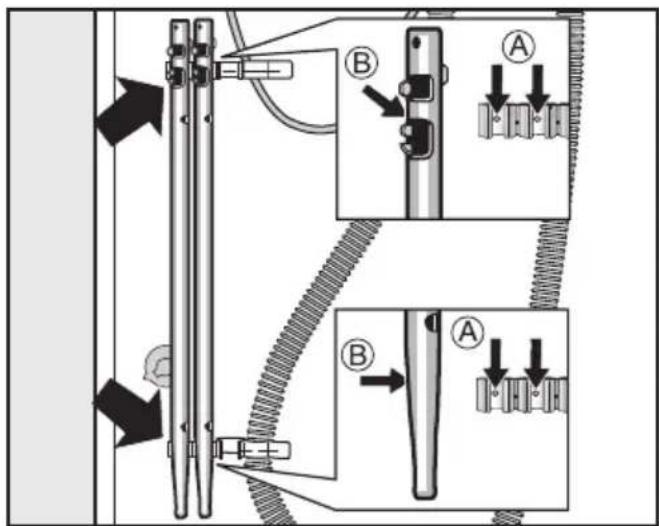

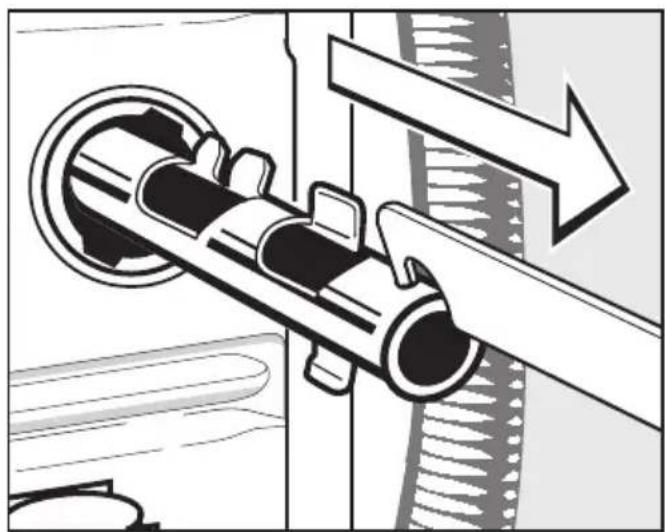

Transportsicherung entfernen 44

Transportsicherung einbauen 46

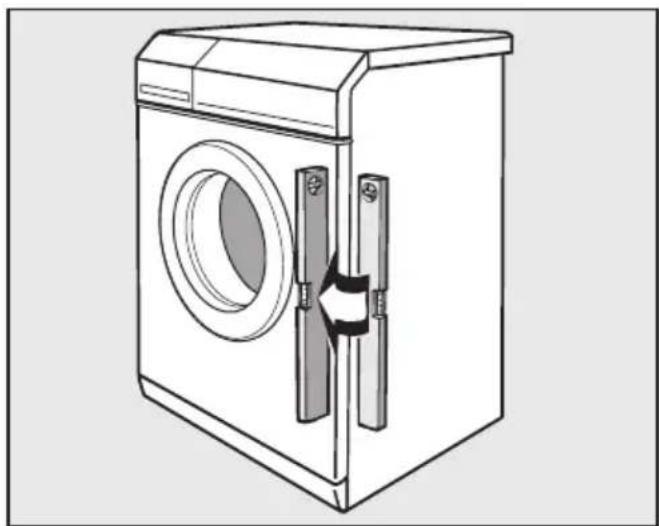

Ausrichten 47

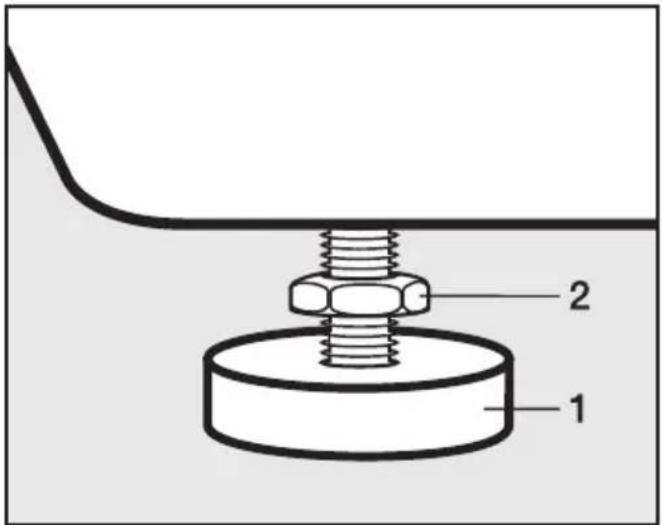

Fuß herausdrehen und kontern. 47

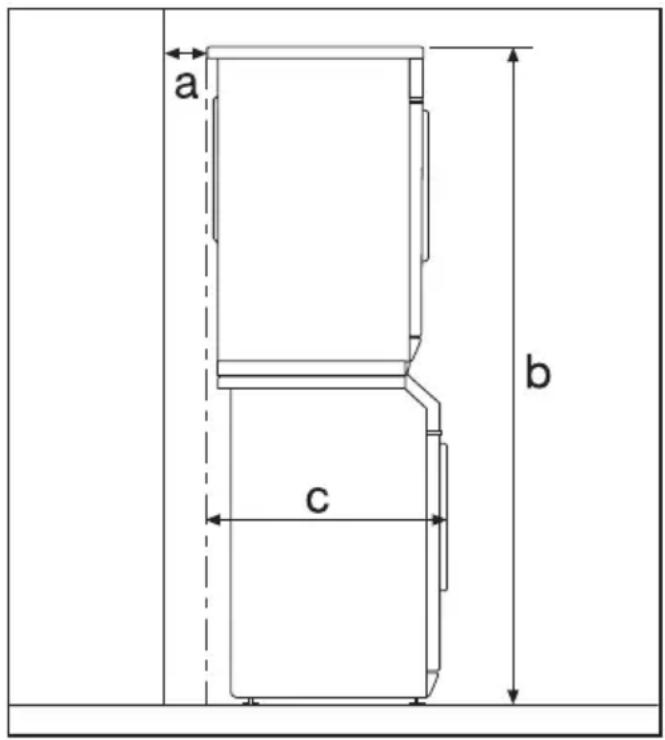

Wasch-Trocken-Säule 48

Das Miele Wasserschutzsystem 49

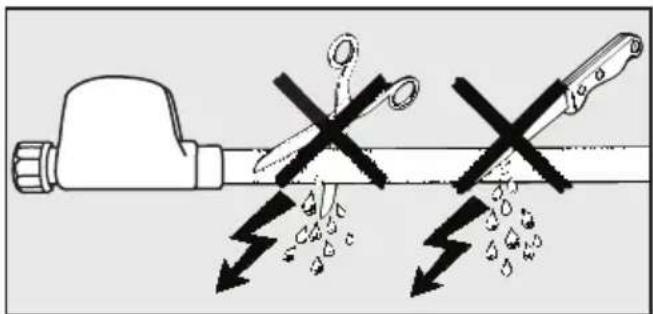

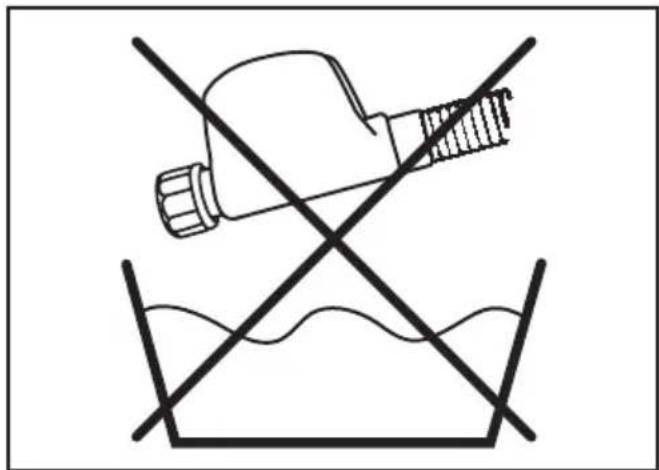

Wasserzulauf 50

Wasserablauf 52

Elektroanschluss 53

Verbrauchsdaten 54

Technische Daten....55

Programmierfunktionen 57

System Wasser plus....57

Schongang 58

Laugenabkühlung für Koch-/Buntwäsche 59

Memory-Funktion 60

Einweichzeit....61

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Waschautomaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließlich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Waschautomaten vor der Aufstellung auf äußere sichtbare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Waschautomaten unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Waschautomaten ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.

Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Waschautomat entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Im Fehlerfall oder bei der Reinigung und Pflege ist der Waschautomat nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Waschautomaten gezogen ist oder
• die Sicherung der Hausinstallation ausgeschaltet ist oder
• die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Das Miele Wasserschutzsystem schützt vor Wasserschäden, wenn folgende Voraussetzungen erfüllt sind:

- Ordnungsgemäßer Wasser- und Elektroanschluss.

- Bei erkennbaren Schäden muss der Waschautomat unverzüglich wieder instand gesetzt werden.

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Bei gewerblicher Nutzung des Waschautomaten ist die Betriebssicherheitsverordnung zu beachten. Es wird empfohlen, die Überprüfungen gemäß der Berufsgenossenschaftlichen Regel - BGR 500/Kapitel 2.6/Abschnitt 4 durchzuführen. Das für die Prüfungsdokumentation erforderliche Prüfbuch ist beim Miele Kundendienst erhältlich.

Gebrauch

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Stellen Sie Ihren Waschautomaten nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverlässigkeit der Elektronik kann durch Temperaturen unter dem Gefrierpunkt abnehmen.

Entfernen Sie vor der Inbetriebnahme die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfernen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel/Geräte beschädigen.

Schließen Sie den Wasserhahn bei längerer Abwesenheit (z.B. Urlaub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bodenablauf (Gully) befindet.

Überschwemmungsgefahr! Überprüfen Sie vor dem Einhängen des Abflussschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt. Sichern Sie den Abflussschlauch gegen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den ungesicherten Schlauch aus dem Becken drücken.

Achten Sie darauf, dass keine Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Gerätebauteile (z.B. Laugenbehälter, Waschtrommel) beschädigen. Beschädigte Bauteile können wiederum Wäscheschäden verursachen.

Bei richtiger Waschmitteldosierung ist ein Entkalken des Waschautomaten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark verkaltet sein sollte, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein.
Textilien, die mit lösemittelhaltigen Reinigungsmitteln behandelt wurden, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.
Verwenden Sie niemals lösemittelhaltige Reinigungsmittel (z.B. Waschbenzin) im Waschautomaten. Es können Gerätebauteile beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!
Färbemittel müssen für den Einsatz im Waschautomaten geeignet sein und dürfen nur im haushaltsüblichen Maße verwendet werden. Halten Sie streng die Verwendungshinweise des Herstellers ein.
Entfärbemittel können durch ihre schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Waschautomaten aufhalten. Lassen Sie Kinder nie mit dem Waschautomaten spielen.
Wenn Sie mit hohen Temperaturen waschen, bedenken Sie, dass das Schauglas heiß wird.

Hindern Sie deshalb Kinder daran, während des Waschvorgangs das Schauglas zu berühren.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Waschautomaten betrieben wird.

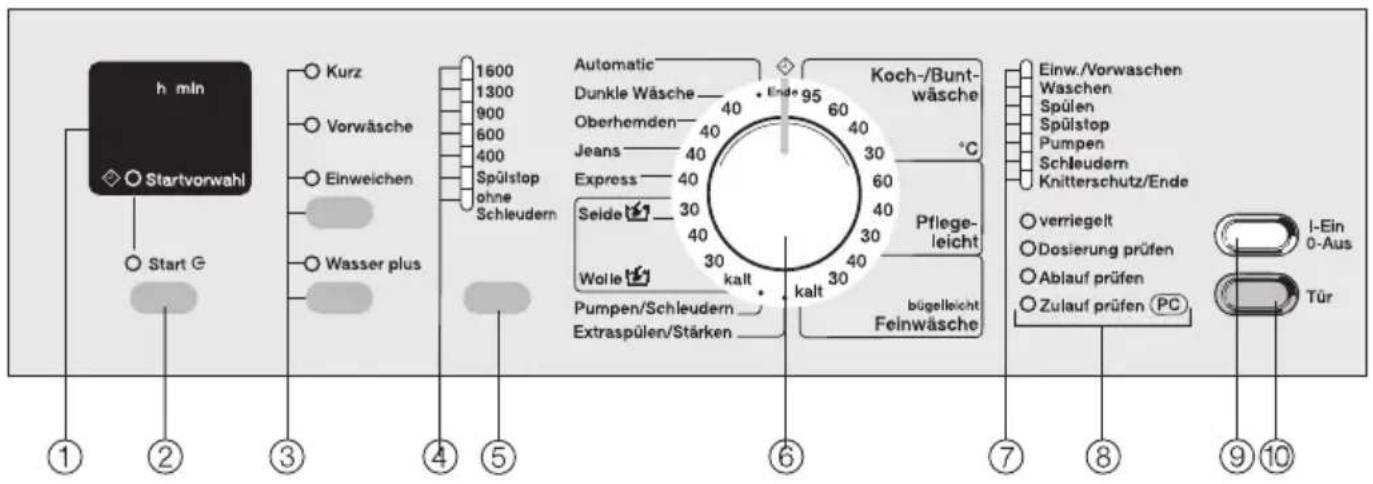

Bedienungsblende

h min Startvorwahl Start G Kurz Vorwäsche Einweichen Wasser plus 1600 1300 900 600 400 Spülstop ohne Schleudern Automatic Dunkle Wäsche —— Ende 95 Oberhemden —— 40 Jeans —— 40 Express —— 40 Seide —— 30 Wolle —— kalt Pumpen/Schleudern —— kalt Extraspülen/Stärken Koch-/Bunt- wäsche °C Pflege- leicht bügelleicht Feinwäsche Einw./Vorwaschen Waschen Spülen Spülstop Pumpen Schleudern Knitterschutz/Ende verriegelt Dosierung prüfen Ablauf prüfen Zulauf prüfen (PC) I-Ein 0-Aus Tür

① Display

nähere Informationen auf der folgenden Seite

② Taste Start

- Anwahl der Startvorwahlzeit

- startet das Waschprogramm

③ Tasten für die Zusatzfunktionen

zur Anwahl der Zusatzfunktionen Mit der oberen Taste können Sie zwischen den Zusatzfunktionen Kurz, Vorwäsche, Einweichen wählen.

Mit der unteren Taste können Sie die Zusatzfunktion Wasser plus wählen.

Kontrollleuchte ein = gewählt

Kontrollleuchte aus = nicht gewählt

④ Kontrollleuchten der Schleuder drehzahl

⑤ Taste Schleudern

zur Umwahl der Schleuderdrehzahl oder zur Anwahl von Spülstop oder ohne Schleudern

⑥ Programmwähler

zur Anwahl des Grundwaschprogramms und der dazu gehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum gedreht werden.

⑦ Ablaufanzeige

informiert während des Waschprogramms über den jeweils erreichten Programmabschnitt.

⑧ Service-/Fehler-Kontrollleuchten

⑨ Taste I-Ein/0-Aus

ein-/ausschalten oder Programm unterbrechen

⑩ Taste Tür

öffnet die Fülltür

Display

Das Display zeigt:

• die Programmdauer (Restzeitanzeige)
• die Startvorwahl
  – die Programmierfunktionen

Programmdauer

Nach dem Programmstart wird die wahrscheinliche Programmdauer in Stunden und Minuten angezeigt.

Bei einem Programmstart mit Startvorwahl wird die Programmdauer erst nach dem Ablauf der Startvorwahlzeit angezeigt.

In den ersten 10 Minuten ermittelt der Waschautomat die Wasseraufnahmefähigkeit der Wäsche und ermittelt die Wäschemenge. Hierdurch kann es zu einer Zeitverlängerung oder Zeitverkürzung kommen.

Startvorwahl

Die gewählte Startvorwahlzeit wird angezeigt.

Nach dem Programmstart wird die Startvorwahlzeit zurückgezählt; bei einer Startverzögerung größer 10 Stunden im Stundentakt und ab 9 Stunden und 59 Minuten im Minutentakt.

Nach Ablauf der Startvorwahlzeit startet das Programm, und im Display erscheint die wahrscheinliche Programmdauer.

Programmierfunktionen

Mit den Programmierfunktionen können Sie den Waschautomaten an Ihre individuellen Bedürfnisse anpassen. Im Programmierstatus wird die angewählte Funktion im Display angezeigt.

Der Waschautomat muss vor der ersten Inbetriebnahme richtig aufgestellt und angeschlossen werden. Beachten Sie das Kapitel "Aufstellen und Anschließen".

Aus Sicherheitsgründen ist ein Schleudern vor der ersten Inbetriebnahme nicht möglich. Zur Aktivierung des Schleuderns muss ein Waschprogramm ohne Wäsche und ohne Waschmittel durchgeführt werden.

Bei Verwendung von Waschmittel kann es zu einer übermäßigen Schaumbildung kommen!

Gleichzeitig wird das Ablauf-Kugelventil aktiviert. Das Ablauf-Kugelventil bewirkt zukünftig die vollständige Ausnutzung des Waschmittels.

■ Drehen Sie den Wasserhahn auf.
■ Drücken Sie die Taste I-Ein/0-Aush hinein.
■ Drehen Sie den Programmwähler auf Koch-/Buntwäsche 60°C.
■ Drücken Sie die Taste Start.

Nach Programmende ist die erste Inbetriebnahme abgeschlossen.

Energie- und Wasserverbrauch

• Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms.
  Der Energieverbrauch und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.
• Nutzen Sie die Programme Automatic und Express für kleinere Wäscheposten.
• Bei geringer Beladung in dem Programm Koch-/Buntwäsche sorgt die Mengenautomatik des Waschautomaten für eine Reduzierung des Wasser-, Zeit- und Energiebedarfs. Dadurch kann es im Verlauf des Waschprozesses zu einer Korrektur der Programmdauer kommen.
• Verwenden Sie anstatt des Programms Koch-/Buntwäsche 95°C das Programm Koch-/Buntwä-sche 60°C. Damit sparen Sie zwischen 35% und 45% Energie. Für die meisten Verschmutzungen ist dieses völlig ausreichend. Für hartnäckige oder ältere Verschmutzungen nutzen Sie die Zusatzfunktion Einweichen.
• Nutzen Sie die Zusatzfunktion Einweichen anstelle der Zusatzfunktion Vorwäsche. Beim Einweichen und anschließender Hauptwäsche wird dieselbe Lauge benutzt.

Waschmittel

• Verwenden Sie höchstens so viel Waschmittel, wie auf der Waschmittelverpackung angegeben ist.
• Verringern Sie bei kleineren Beladungsmengen die Waschmittelmenge (ca. ^1/_3 weniger Waschmittel bei halber Beladung).

Richtige Zusatzfunktionswahl (Kurz, Einweichen, Vorwäsche)

Wählen Sie für:

• leicht verschmutzte Textilien ohne erkennbare Flecken ein Waschprogramm mit der Zusatzfunktion Kurz.
  – normal bis stark verschmutzte Textilien mit erkennbaren Flecken ein Waschprogramm ohne Zusatzfunktion.
  – sehr stark verschmutzte Textilien ein Waschprogramm mit der Zusatzfunktion Einweichen.
• Textilien mit größeren Schmutzmen-gen (z.B. Staub, Sand) die Zusatz-funktion Vorwäsche.

Tipp bei anschließendem maschinellen Trocknen

- Wählen Sie zum Energiesparen beim Trocknen die höchstmögliche Schleuderdrehzahl des jeweiligen Waschprogramms.

Kurzanweisung

Die mit den Zahlen (1, 2, 3, . . .) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

① Wäsche vorbereiten

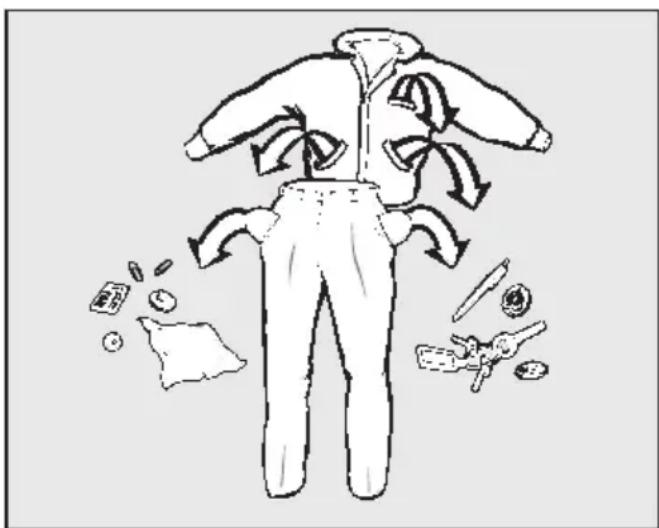

■ Leeren Sie die Taschen.

⚠ Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

Flecken vorbehandeln

■ Entfernen Sie vor dem Waschen eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen, die Miele in einem Waschlexikon zusammengestellt hat. Dieses können Sie bei Miele direkt oder über die Miele Internetseite anfordern bzw. einsehen.

⚠️ Bei der Behandlung von Textilien mit lösemittelhaltige Reinigungsmittel (z.B. Reinigungsbenzin) darauf achten, dass keine Kunststoffteile vom Reinigungsmittel benetzt werden.

⚠️ Auf keinen Fall chemische (löse-mittelhaltige) Reinigungsmittel im oder am Waschautomaten verwenden!

Wäsche sortieren

■ Sortieren Sie die Textilien nach Farben und den im Pflegeetikett enthaltenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen getrennt waschen.

Allgemeine Tipps

• Bei Gardinen: Röllchen und Bleiband entfernen oder in einen Beutel einbinden.
• Bei BHs gelöste Formbügel vernähen oder entfernen.
• Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesymbol ☒).

So waschen Sie richtig

② Waschautomaten einschalten

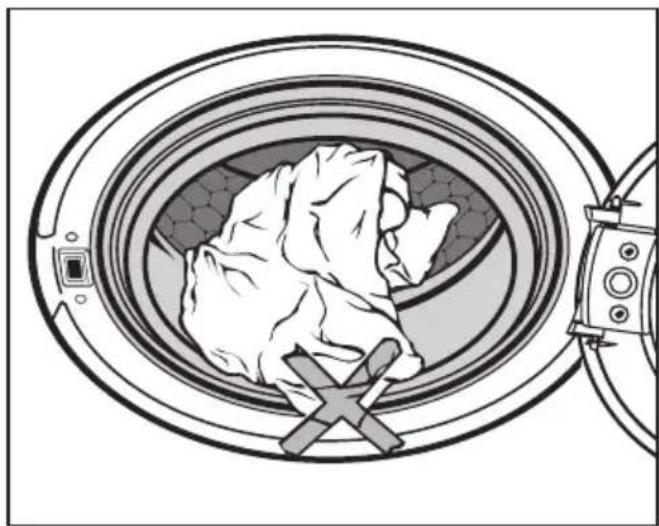

③ Waschautomaten beladen

■ Öffnen Sie die Fülltür mit der Taste Tür.
■ Legen Sie die Wäsche auseinander gefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser.

Bei der maximalen Beladungsmenge ist der Energie- und Wasserverbrauch, bezogen auf die Gesamtbeladungsmenge, am niedrigsten. Eine Überbeladung mindert das Waschergebnis und fördert die Knitterbildung.

Achten Sie darauf, dass keine Wäschestücke zwischen Fülltür und Dichtring eingeklemmt werden.

■ Schließen Sie die Fülltür mit einem leichten Schwung.

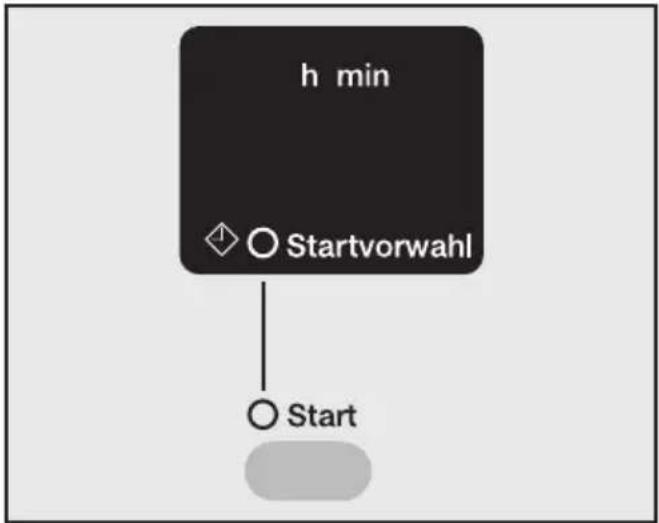

4 Startvorwahl einschalten (wenn gewünscht)

Der Programmwähler muss auf der Position ◆ Ende stehen.

■ Durch drücken der Taste Start können Sie nun die gewünschte Startvorwahlzeit einstellen.

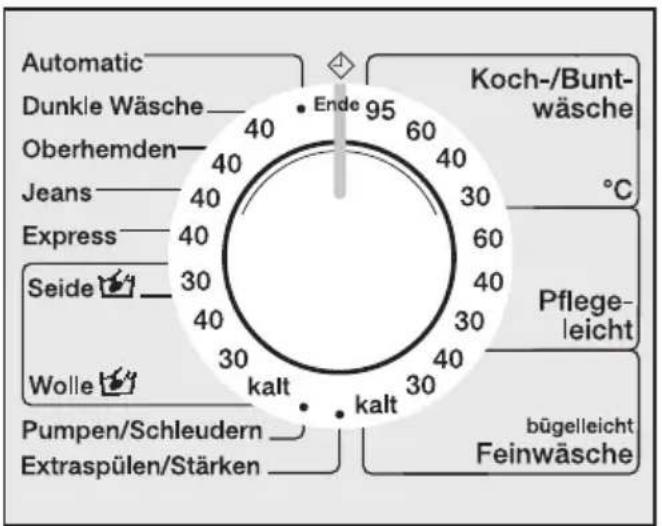

5 Programm wählen

Automatic Dunkle Wäsche Oberhemden Jeans Express Seide Wolle Pumpen/Schleudern Extraspülen/Stärken Ende 95 Koch-/Bunt-wäsche °C Pflege-leicht bügelleicht Feinwäsche

■ Drehen Sie den Programmwähler auf das gewünschte Programm.

Wurde keine Startvorwahl eingeschaltet, erscheint im Display die wahrscheinliche Programmdauer.

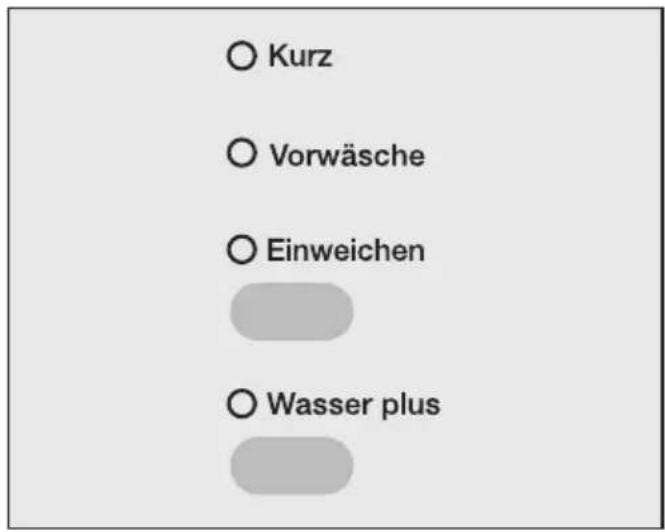

⑥ Zusatzfunktion wählen

Mit der oberen Taste erfolgt die Anwahl der Zusatzfunktionen in der Reihenfolge: Kurz oder Vorwäsche oder Einweichen oder keine Anwahl.

Mit der unteren Taste wählen Sie die Zusatzfunktion Wasser plus.

○ Kurz ○ Vorwäsche ○ Einweichen ○ Wasser plus

■ Wählen Sie die gewünschte Zusatzfunktion.

Nicht alle Zusatzfunktionen können bei allen Waschprogrammen gewählt werden.

Lässt sich eine Zusatzfunktion nicht anwählen, ist dieses für das Waschprogramm nicht zugelassen.

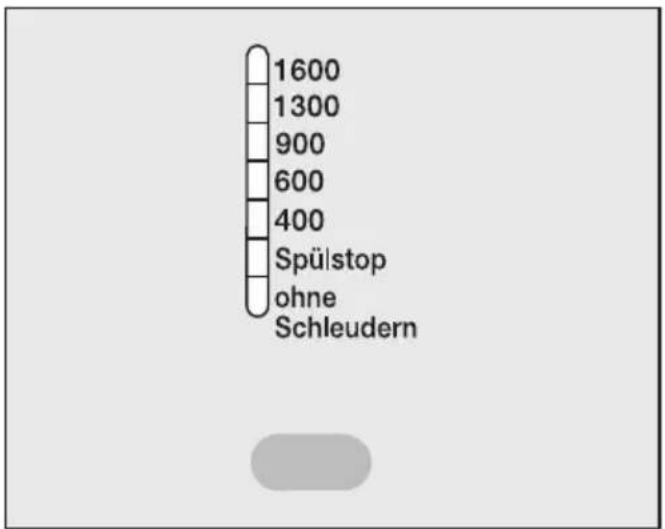

⑦ Schleuderdrehzahl wählen

■ Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte der gewünschten Schleuderdrehzahl leuchtet.

⑧ Waschmittel zugeben

Eine richtige Dosierung ist wichtig, denn ...

... zu wenig Waschmittel bewirkt:

- Wäsche wird nicht sauber und im Laufe der Zeit grau und hart

- Fettläuse in der Wäsche

- Kalkablagerung auf dem Heizkörper

... zu viel Waschmittel bewirkt:

- starke Schaumbildung, dadurch eine geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis

– höheren Wasserverbrauch durch einen automatisch zugeschalteten zusätzlichen Spülgang

– höhere Umweltbelastung

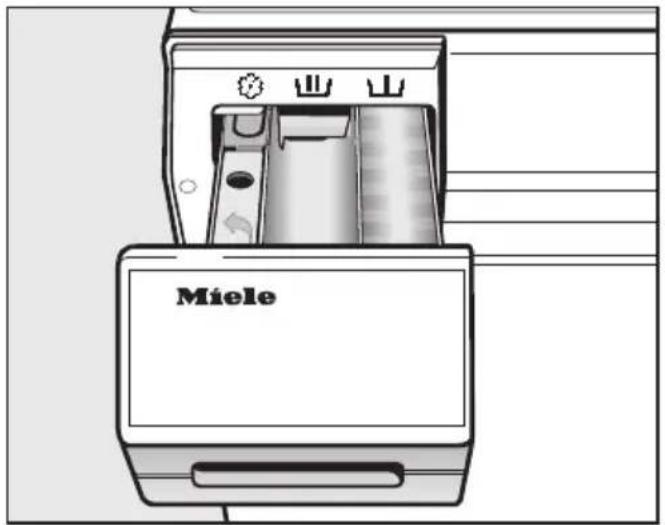

■ Ziehen Sie den Waschmittelkasten heraus und füllen das Waschmittel in die Kammern.

Waschmittel für die Vorwäsche (die Aufteilung der empfohlenen Gesamt-waschmittelmenge: 13 in die Kammer und 23 in die Kammer geben)

Waschmittel für die Hauptwäsche einschließlich Einweichen

Weichspüler, Formspüler oder Flüssigstärke

■ Schließen Sie den Waschmittelkasten.

Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel "Waschmittel".

9 Programm starten

■ Drücken Sie die blinkende Taste Start.

Wurde eine Startvorwahlzeit gewählt, läuft diese im Display ab. Nach Ablauf der Starvorwahlzeit oder sofort nach Start steht im Display die wahrscheinliche Programmdauer. In den ersten 10 Minuten ermittelt der Waschautomat die Wasseraufnahmefähigkeit der Wäsche. Hierdurch kann es noch zu einer Zeitverlängerung oder Zeitverkürzung kommen.

10 Wäsche entnehmen

Das Programmende wird durch die Kontrollleuchte Knitterschutz/Ende gekennzeichnet.

■ Öffnen Sie die Fülltür mit der Taste Tür.
■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Sie können bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

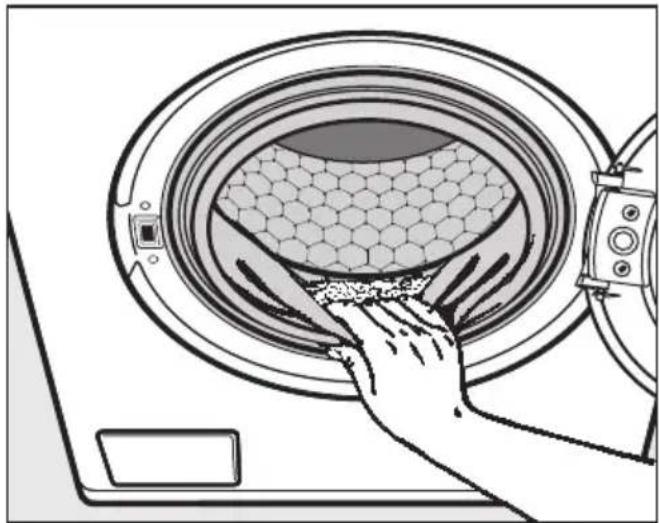

■ Kontrollieren Sie den Dichtring an der Fülltür auf Fremdkörper.
■ Drücken Sie die Taste I-Ein/0-Aus heraus und drehen Sie den Programmwähler auf ◇ Ende.
■ Schließen Sie die Fülltür. Sonst besteht die Gefahr, dass Gegenstände unbeabsichtigt in die Trommel gelangen. Diese können versehentlich mitgewaschen werden und die Wäsche beschädigen.

Sie können die Waschprogramme mit Hilfe von Zusatzfunktionen ergänzen.

Kurz

Für Textilien mit leichten Verschmut zungen ohne erkennbare Flecken.

Die Zeit für die Hauptwäsche wird verkürzt.

In den Programmen Dunkle Wäsche und Jeans werden 2 anstatt 3 Spülgänge durchgeführt.

Vorwäsche

Für Textilien mit größeren Schmutzmen-gen, wie z.B. Staub, Sand.

Einweichen

Für besonders stark verschmutzte und verfleckte Textilien mit eiweißhaltigen Flecken, wie z.B. Blut, Fett, Kakao.

• Die Einweichzeit kann zwischen 30 Minuten und 2 Stunden in 30-Minutenschritten programmiert werden.
  – Die Werkeinstellung beträgt 2 Stunden.

Die Programmierung ist im Kapitel "Programmierfunktionen", Abschnitt "Einweichen" beschrieben.

Wasser plus

Möchten Sie mehr Wasser für den Waschprozess einsetzen, können Sie zwischen vier Einstellungen für die Taste Wasser plus wählen. Die Einstellungen sind im Kapitel "Programmierfunktionen" Abschnitt "System Wasser plus" erklärt.

Im Auslieferungszustand wird beim Drücken der Taste Wasser plus der Wasserstand beim Waschen und Spülen erhöht.

Endschleuderdrehzahl

Programm U/min
Koch-/Buntwäsche 1600
Pflegeleicht 1200
Feinwäsche 600
Automatic 900
Dunkle Wäsche 1200
Oberhemden 600
Jeans 900
Express 1600
Seide 400
Wolle 1200
Pumpen/Schleudern 1600
Extraspülen/Stärken 1200

Sie können die Endschleuderdrehzahl reduzieren. Die Anwahl einer höheren Endschleuderdrehzahl als oben genannt ist nicht möglich.

Spülschleudern

Die Wäsche wird nach der Hauptwäsche und zwischen den Spülgängen geschleudert. Bei einer Reduzierung der Endschleuderdrehzahl wird die Spülschleuderdrehzahl gegebenfalls mit reduziert. In dem Programm Koch-/Buntwäsche wird bei einer Drehzahl kleiner 700 U/min ein zusätzlicher Spülgang eingefügt.

Endschleudern abwählen (Spülstop)

■ Wählen Sie die Einstellung Spülstop. Die Textilien bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden.

- Endschleudern starten:

Die Kontrollleuchte Spülstop der Taste "Schleudern" leuchtet. Wählen Sie über die Taste "Schleudern" die gewünschte Drehzahl. Der Waschautomat startet das Endschleudern.

- Programm beenden:

Drücken Sie die Taste Tür. Das Wasser wird abgepumpt. Drücken Sie danach erneut die Taste Tür, um die Fülltür zu öffnen.

Spülschleudern und Endschleudern abwählen

■ Wählen Sie die Einstellung ohne Schleudern. Nach dem letzten Spülgang wird das Wasser abgepumpt und der Knitterschutz wird eingeschaltet. Bei dieser Einstellung wird in den Programmen Koch-/Buntwäsche, Pflegeleicht und Automatic ein zusätzlicher Spülgang eingefügt.

Mit der Startvorwahl kann der Programmstart zwischen 30 Minuten und 24 Stunden verzögert werden. Dadurch können Sie z.B. günstige Nachtstromtarife nutzen.

Startvorwahl einschalten

Der Programmwähler muss auf der Position ◆ Ende stehen.

Die Kontrollleuchte ◆ Startvorwahl im Display blinkt.

Mit Hilfe der Taste Start können Sie jetzt die gewünschte Startvorwahlzeit eingeben.

■ Drücken Sie die Taste Start. Jeder Tastendruck verlängert die Verzögerungszeit:

– bei unter 10 Stunden um 30 Minuten,
– bei über 10 Stunden um 1 Stunde.

Wird die Taste Start gedrückt gehalten, erfolgt ein automatisches Hochzählen bis 24 Stunden.

Startvorwahl ändern

Nach der Programmwahl ist keine Änderung der Startvorwahl möglich.

Startvorwahl löschen

Drücken Sie beim Stand von 24 h erneut die Taste Start.

Startvorwahl löschen, wenn Taste Start bereits gedrückt ist:

Führen Sie einen Programmabbruch durch.

Koch-/Buntwäsche 95°C bis 30°C [IMAGE] maximal 6,0 kg

Textilart Textilien aus Baumwolle, Leinen oder Mischgewebe.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen, Wasser plus

Hinweis für Prüfinstitute:Kurzprogramm: 3,0 kg Beladung und Zusatzfunktion Kurz

Pflegeleicht*) 60°C bis 30°C [IMAGE] maximal 3,0 kg

Textilart Synthetische Fasern, Mischgewebe oder pflegeleicht ausge - rüstete Baumwolle.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen, Wasser plus

Feinwäsche 40°C bis kalt [IMAGE] maximal 2,0 kg

Textilart Für empfindliche Textilien aus synthetischen Fasern, Misch-gewebe, Kunstseide.Gardinen, die vom Hersteller als maschinenwaschbar deklariert sind.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen

Tipp – Der in Gardinen vorhandene Feinstaub erfordert häufig ein Programm mit Vorwäsche.– Bei knitterempfindlichen Gardinen Schleuderdrehzahl reduzieren oder abwählen.

Automatic 40°C [IMAGE] maximal 3,5 kg

Textilart Beladungsmix aus Textilien für die Programme Koch-/Buntwä-sche und Pflegeleicht.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen, Wasser plus

Dunkle Wäsche*) 40°C [IMAGE] maximal 3,0 kg

Artikel Dunkle Wäschestücke aus Baumwolle oder Mischgewebe.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen

Tipp Mit der Innenseite nach außen gewendet waschen.

Programmübersicht

Oberhemden 40°C maximal 2,0 kg
Zusatzfunktion Vorwäsche oder Einweichen
Tipp	- Kragen und Manschetten je nach Verschmutzung vorbehandeln.- Für Hemden und Blusen aus Seide das Programm Seide benutzen.
Jeans 40°C maximal 3,0 kg
Zusatzfunktion Kurz oder Vorwäsche oder Einweichen
Tipp	- Jeansstoffe mit der Innenseite nach außen waschen.- Jeansbekleidung "blutet" oft bei den ersten Wäschen etwas aus. Deshalb helle und dunkle Sachen getrennt waschen.
Express 40°C 40/40 maximal 3,0 kg
Textilart Kleiner Wäscheposten, der aufgefrischt werden soll. Die Textilart entspricht dem Programm Koch-/Buntwäsche.
Seide 30°C maximal 1,0 kg
Textilart Seide und alle handwaschbaren Stoffe, die keine Wolle beinhalten.
Zusatzfunktion Wasser plus
Tipp Feinstrumpfhosen und BHs in einem Wäschesack waschen.
Wolle*) 40°C bis kalt maximal 2,0 kg
Textilart	Wolle und Wollgemische
Pumpen/Schleudern maximal 6,0 kg
Tipp Nur Pumpen:	Drehzahl auf ohne Schleudern stellen.Eingestellte Drehzahl beachten.
Extraspülen/Stärken*) maximal 6,0 kg
Tipp Für das Stärken sollten die Textilien frisch gewaschen aber nicht weichgespült sein.

*) Beim Endschleudern leuchtet die Kontrollleuchte 1300 U/min auf, es wird jedoch zur Schonung der Textilien mit 1200 U/min geschleudert.

	Hauptwäsche Spülen Schleudern
	Wasser-stand	Wasch-rhythmus	Wasser-stand	Spül-gänge	Spül-schleu-dern	End-schleu-dern
Koch-/Buntwäsche	A	2-3		1)	[0835]
Pflegeleicht A 2-3				2)	√	√
Feinwäsche		B	[AxTC]	3	-	√
Automatic A 2-3				2)	√	√
Dunkle Wäsche A	3 √		[YHBK]
Oberhemden		A		2		[OK35]
Jeans A 3 - √
Express A [0220] √		√
Seide D 2 - √
Wolle			[T34A]	2		[OKAD]
Pumpen/Schleudern	-	-	-[HXSH]	-	-[WW30]	√
Extraspülen/Stärken	-[YBK4]	-		1	-	√
= niedriger [AKTS] serstand = mittlerer Wasserstand = hoher Wasserstand [C=Wolle D=Seide Besonderheiten zum Programmablauf siehe nachfolgende Seite.

Der Waschautomat verfügt über eine vollelektronische Steuerung mit Mengenautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbstständig fest, und zwar abhängig von Menge und Saugkraft der eingefüllten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.

Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundprogramm bei maximaler Beladung. Wählbare Zusatzfunktionen sind nicht berücksichtigt.

Die Ablaufanzeige Ihres Waschautomaten informiert Sie jederzeit während des Waschprogramms über den jeweils erreichten Programmabschnitt.

Besonderheiten im Programmablauf:

Knitterschutz:

Die Trommel bewegt sich noch bis zu 30 Minuten nach dem Programmende, um eine Knitterbildung zu vermeiden. Der Waschautomat kann jederzeit geöffnet werden. Ausnahme: Im Programm Wolle findet kein Knitterschutz statt.

1) Bei einer Temperaturwahl unter 60°C wird der Wasserstand in den Spülgängen erhöht.

ein 3. Spülgang erfolgt bei:

- zu viel Schaum in der Trommel

- einer Endschleuderdrehzahl kleiner als 700 U/min

– Anwahl von ohne Schleudern

2) ein 3. Spülgang erfolgt bei: Anwahl von ohne Schleudern

Die aktivierte Kindersicherung verhindert den Abbruch oder die Änderung des Programms.

Programm abbrechen

Sie können ein Waschprogramm jederzeit nach dem Programmstart abbrechen.

■ Drehen Sie den Programmwähler auf Position ◆ Ende.

Wenn in der Ablaufanzeige die Kontrollleuchte Knitterschutz/Ende leuchtet ist das Waschprogramm abgebrochen.

Wenn Sie die Wäsche entnehmen wollen:

■ Drücken Sie die Taste Tür.

Der Waschautomat pumpt die vorhandene Lauge ab.

Wenn Sie ein anderes Programm wählen wollen:

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus und wieder ein.

■ Starten Sie ein neues Programm.

Programm unterbrechen

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.

Fortsetzung:

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.

Programm ändern

Eine Programmänderung ist nach dem Programmstart nicht möglich. Die Kontrollleuchte Knitterschutz/Ende blinkt, wenn der Programmwähler auf ein anderes Programm gedreht wird. Der Programmablauf wird nicht beeinflusst.

Temperatur ändern

Bis 6 Minuten nach dem Start ist eine Änderung der Temperatur möglich.

Schleuderdrehzahl ändern

Jederzeit ist eine Umwahl der Drehzahl möglich.

Zusatzfunktionen ändern

Bis 6 Minuten nach dem Start ist eine Anwahl oder Abwahl der Zusatzfunktion Wasser plus möglich.

Programmabschnitt auslassen

■ Drehen Sie den Programmwähler auf Position ◆ Ende.

Sobald in der Ablaufanzeige die Kontrollleuchte des Programmabschnitts blinkt, mit dem das Programm fortgesetzt werden soll:

■ Drehen Sie den Programmwähler innerhalb von 4 Sekunden wieder auf das gewünschte Programm.

Wäsche nachlegen/entnehmen

■ Drücken Sie die Taste Tür, bis die Fülltür aufspringt.
■ Legen Sie die Wäsche nach, oder entnehmen Sie die Wäsche.
■ Schließen Sie die Tür.

Das Programm wird automatisch fortgesetzt.

Beachten Sie:

Der Waschautomat kann nach erfolgtem Programmstart keine Veränderungen der Wäschemenge feststellen.

Deshalb geht der Waschautomat nach dem Nachlegen oder Entnehmen von Wäsche immer von der maximalen Beladungsmenge aus.

Die angezeigte Programmdauer kann sich verlängern.

Die Tür lässt sich nicht öffnen, wenn:

– die Laugentemperatur über 55°C liegt.
- das Wasserniveau einen bestimmten Wert überschreitet.
- die Kindersicherung eingeschaltet ist.
- der Programmschritt Schleudern erreicht ist.

Wenn Sie in den oben genannten Zuständen die Taste Tür drücken, leuchtet die Kontrollleuchte verriegelt auf.

Kindersicherung

Die Kindersicherung verhindert, dass während des Waschens der Waschautomat geöffnet oder das Programm abgebrochen wird.

Kindersicherung einschalten

- Drücken Sie nach dem Programmstart die Taste Start mindestens 4 Sekunden, bis die Service-Kontroll-leuchte verriegelt (unten rechts auf der Blende) leuchtet.

Die Kindersicherung ist jetzt aktiviert.

Nach Ablauf des Waschprogramms ist die Kindersicherung automatisch aufgehoben.

Kindersicherung ausschalten

■ Drücken Sie die Taste Start mindestens 4 Sekunden, bis die Service-Kontrollleuchte verriegelt (unten rechts auf der Blende) erlischt.

Ausnahme:

Der Programmwähler wurde verstellt und in der Ablaufanzeige blinkt die Kontrollleuchte Knitterschutz/Ende.

■ Stellen Sie den Programmwähler auf das vorher gewählte Programm. Die Kontrollleuchte Knitterschutz/Ende erlischt.
■ Schalten Sie nun die Kindersicherung aus.

Elektronische Schlossfunktion

Die Schlossfunktion schützt Ihren Waschautomaten vor Fremdbenutzung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion kann kein Waschprogramm gestartet werden.

Schlossfunktion einschalten

Voraussetzung:

– Die Fülltür ist geschlossen.
- Der Programmwähler steht auf der Position ◆ Ende.

① Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.
② Drücken Sie die Taste für die Zusatzfunktionen Kurz, Vorwäsche oder Einweichen und halten Sie die Taste während der folgenden Schritte ③ bis ⑤ gedrückt.
3 Drehen Sie den Programmwähler langsam Schritt für Schritt im Uhrzeigersinn auf die Position Koch-/Buntwäsche 60°C.
4 Drehen Sie den Programmwähler langsam Schritt für Schritt gegen den Uhrzeigersinn auf die Position Ende.

5 Drehen Sie den Programmwähler langsam Schritt für Schritt gegen den Uhrzeigersinn auf die Position Oberhemden 40°C. Die Service-Kontrollleuchte verriegelt (unten rechts auf der Blende) blinkt.
6 Lassen Sie die Taste für die Zusatzfunktionen Kurz, Vorwäsche oder Einweichen los.
⑦ Stellen Sie den Programmwähler auf die Position ◆ Ende.
8 Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.

Schlossfunktion ausschalten

Schritte ① bis ⑥ wiederholen. Die Service-Kontrollleuchte verriegelt erlischt.

Das richtige Waschmittel

Sie können alle Waschmittel verwenden, die für Waschautomaten geeignet sind. Verwendungshinweise und Dosierhinweise stehen auf der Waschmittelverpackung.

	Universal Color Fein
Koch-/Buntwäsche X X
Pflegeleicht X X
Feinwäsche X
Automatic X X
Dunkle Wäsche X		1)
Oberhemden X X
Jeans X		1)
Express X X
Seide X
Wolle Wollwaschmittel
Extraspülen/Stärken Flüssige Stärke oder Pulverstärke

^1) nur Flüssigwaschmittel

Die Dosierung ist abhängig von:

- dem Verschmutzungsgrad der Wäsche

leicht verschmutzt

Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke haben z.B. Körpergeruch angenommen.

normal verschmutzt

Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stark verschmutzt

Verschmutzungen und/oder Flecken klar erkennbar.

- der Wasserhärte

Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

- der Wäschemenge

Wasserhärten

Härtebereich	Wassereigenschaft	Gesamthärte in mmol/l	deutsche Härte °d
I weich	0 - 1,3 0 - 7
II mittel	1,3 - 2,5 7 - 14
III hart	bis sehr hart	über 2,5	über 14

Wasserenthärter

In den Härtebereichen II und III können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Füllen Sie zuerst das Waschmittel, dann den Enthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachstehender Reihenfolge zusammen in Kammer 📊:

1. Waschmittel
2. Wasserenthärter
3. Fleckensalz

Dadurch werden die Mittel besser eingespült.

Wäschenachbehandlungs- mittel

Weichspüler

geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trocknen.

Formspüler

sind synthetische Stärkemittel und geben den Textilien einen festeren Griff.

Stärke

gibt den Textilien Steifigkeit und Fülle.

Automatisches Weichspülen, Formspülen oder Flüssigstärken

MAX.

■ Füllen Sie das entsprechende Mittel in die Kammer ✉ ein. Beachten Sie die Max.-Marke.

Mit dem letzten Spülgang wird das Mittel eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer ⚙.

Reinigen Sie nach mehrmaligem automatischen Flüssigstärken den Einspülkasten, insbesondere den Saugheber.

Separates Weichspülen, Formspülen oder Stärken

■ Dosieren und bereiten Sie die Mittel vor wie auf der Packung angegeben.
■ Füllen Sie flüssige Mittel in die Kammer ❖.
■ Füllen Sie pulverförmige oder zähflüssige Mittel in die Kammer 山.
■ Drehen Sie den Programmwähler auf die Position Extraspülen/Stärken.
■ Wählen Sie eine Schleuderdrehzahl.
■ Drücken Sie die Taste Start.

Entfärben/Färben

■ Verwenden Sie keine Entfärbemittel im Waschautomaten.
Das Färben im Waschautomaten ist nur im haushaltsüblichen Maße erlaubt. Das beim Färben verwendete Salz kann bei andauerndem Gebrauch den Edelstahl angreifen. Halten Sie streng die Vorgaben des Färbemittelherstellers ein.

⚠️ Vor der Reinigung und Pflege den Netzstecker ziehen.

Waschautomaten reinigen

■ Reinigen Sie den Waschautomaten mit einem milden Reinigungsmittel oder Seifenlauge und trocknen Sie ihn mit einem weichen Tuch ab.
■ Reinigen Sie die Trommel mit einem geeigneten Edelstahl-Putzmittel.

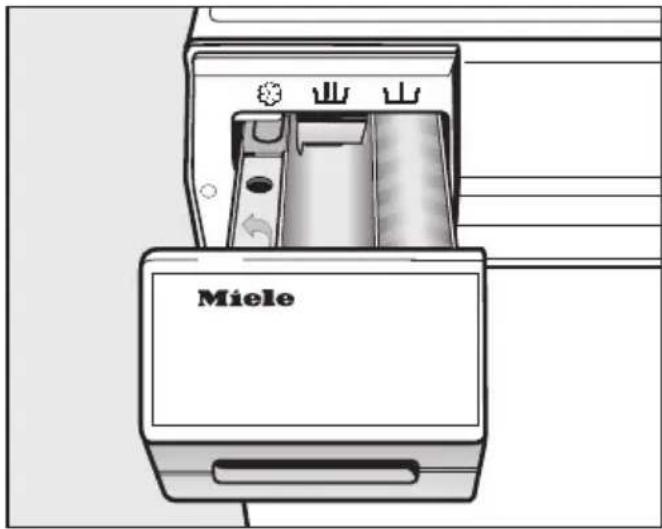

Waschmittel-Einspülkasten reinigen

Entfernen Sie eventuelle Waschmittelrückstände regelmäßig.

■ Ziehen Sie den Waschmittel-Einspülkasten bis zum Anschlag heraus, drücken Sie die Entriegelung und entnehmen Sie den Waschmittel-Einspülkasten.

■ Reinigen Sie den Waschmittel-Einspülkasten mit warmem Wasser.

■ Reinigen Sie den Saugheber.

1. Saugheber aus der Kammer ✉ herausziehen und unter fließendem warmen Wasser reinigen. Das Rohr, über das der Saugheber gesteckt wird, ebenfalls reinigen.
2. Saugheber wieder aufstecken.

⚠️ Keine lösemittelhaltigen Reiniger, Scheuermittel, Glas- oder Allzweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen. Den Waschautomaten auf keinen Fall mit einem Wasserschlauch abspritzen.

Reinigung und Pflege

Wassereinlaufsieb reinigen

Der Waschautomat hat zum Schutz des Wassereinlaufventils ein Sieb.

Das Sieb in der Verschraubung des Zulaufschlauches sollten Sie etwa alle 6 Monate kontrollieren. Bei häufigen Unterbrechungen im Wassernetz kann dieser Zeitraum kürzer sein.

■ Drehen Sie den Wasserhahn zu.

■ Schrauben Sie den Zulaufschlauch vom Wasserhahn ab.

■ Ziehen Sie die Gummidichtung 1 aus der Führung heraus.
■ Fassen Sie den Steg des Kunststoff-siebes 2 mit einer Kombi- oder Spitz-zange und ziehen es heraus.
■ Reinigen Sie das Kunststoffsieb.
■ Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Die Verschraubung fest auf den Wasserhahn drehen und den Wasserhahn öffnen. Falls Wasser austritt, die Verschraubung nachziehen.

Das Schmutz sieb muss nach der Reinigung wieder eingebaut werden.

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

⚠️ Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Es erfolgt kein Programmstart.
Problem Ursache	Behebung
Die Kontrollleuchte Knitterschutz/Ende leuchtet nicht, oder die Taste Start blinkt nicht.	Der Waschautomat hat keinen Strom.	Prüfen Sie, ob- der Netzstecker einge-steckt ist.- die Sicherung in Ordnung ist.- die Fülltür richtig geschlossen ist.
Die Service-Kontroll-leuchte verriegelt blinkt.	Die Schlossfunktion ist eingeschaltet.	Schalten Sie die Schloss-funktion aus.
Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt.
Problem Ursache Behebung 1
Die Fehler-Kontroll - leuchte Ablauf prüfen blinkt und im Display erscheint "---.	Der Wasserablauf ist blockiert.	Reinigen Sie Laugenfilter und Laugenpumpe wie im Kapitel "Störungshilfen" Abschnitt "Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall" beschrieben.
	Der Ablaufschlauch liegt zu hoch.	Die maximale Abpumphöhe beträgt 1 m.
Die Fehler-Kontroll-leuchte Zulauf prüfen blinkt und im Display erscheint "---.	Der Wasserzulauf ist gesperrt.	Öffnen Sie den Wasserhahn.
	Das Sieb im Zulauf-schlauch ist verstopft.	Reinigen Sie das Sieb.
Die Fehler-Kontroll-leuchten Zulauf prü-fen und Ablauf prüfen blinken und im Dis-play erscheint "---.	Das Wasserschutzsystem hat reagiert.	Rufen Sie den Kundendienst.
Die Kontrollleuchte Einw./Vorwaschen oder Spülen blinkt und im Display er - scheint "---.	Ein Defekt liegt vor. Starten	Sie das Programm nochmals. Erscheint die Feh-lermeldung erneut, rufen Sie den Kundendienst.

① Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit der Taste I-Ein/O-Aus aus und drehen Sie den Programmwähler auf die Position ◆ Ende.

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung.
Problem Ursache	Behebung 1
Die Fehler-Kontroll-leuchte Ablauf prüfen blinkt.	Der Wasserablauf ist beeinträchtigt.	Reinigen Sie Laugenfilter und Laugenpumpe wie im Kapitel "Störungshilfen" Abschnitt "Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall" beschrieben.
Die Fehler-Kontroll-leuchte Zulauf prüfen blinkt.	Der Wasserzulauf ist beeinträchtigt.	Prüfen Sie, ob- der Wasserhahn weit genug geöffnet ist.- der Zulaufschlauch geknickt ist.
	Das Sieb im Zulauf-schlauch ist ver-schmutzt.	Reinigen Sie das Sieb.
Die Service-Kontroll-leuchte Dosierung prüfen leuchtet.	Es hat sich zu viel Schaum beim Wa-schen gebildet.	Dosieren Sie beim nächsten Waschgang weniger Waschmit-tel, und beachten Sie die Dosier-hinweise auf der Waschmittelpa-ckung.
In der Ablaufanzeige blinkt die Kontroll-leuchte Waschen.	Ein Defekt liegt vor. Starten Sie das Programm noch - mals. Erscheint die Fehlermel-dung erneut, rufen Sie den Kun-dendienst.
In der Ablaufanzeige blinkt die Kontroll-leuchte Knitterschutz/ Ende.	Die Stellung des Programmwählers wurde nach Pro-grammstart verändert. Drehen Sie den Programmwähler auf die ursprüngliche Position.

Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus und drehen Sie den Programmwähler auf die Position ◆ Ende.

Allgemeine Probleme mit dem Waschautomaten
Problem Ursache	Behebung
Der Waschautomat steht während des Schleuderns nicht ruhig.	Die Gerätefüße stehen nicht gleichmäßig und sind nicht gekontert.	Richten Sie den Waschautomaten standsicher aus und kontern Sie die Gerätefüße.
Auftreten von ungewöhnlichen Pumpgeräuschen.	Kein Fehler! Schlürfende Geräusche am Anfang und am Ende des Pumpvorganges sind normal.
Die Ringbeleuchtung leuchtet nicht.	Der Waschautomat hat die Ringbeleuchtung aus Energiespargründen ausgeschaltet. Um die Ringbeleuchtung wieder einzuschalten: drücken Sie eine Zusatzfunktionstaste, oder drehen Sie den Programmwähler.
Im Waschmittel-Einspülkasten verbleiben größere Waschmittelrückstände.	Der Fließdruck des Wassers reicht nicht aus.	- Reinigen Sie das Sieb im Wasserzulauf.
	Pulverwaschmittel in Verbindung mit Enthärtungsmitteln neigen zum Kleben.	Reinigen Sie den Waschmittel-Einspülkasten und geben Sie zukünftig erst das Waschmittel und dann das Enthärtungsmittel in das Fach.
Der Weichspüler wird nicht vollständig eingespült oder es bleibt zu viel Wasser in der Kammer ⚙ stehen.	Der Saugheber sitzt nicht richtig oder ist verstopft.	Reinigen Sie den Saugheber, siehe Kapitel "Reinigung und Pflege", Abschnitt "Waschmittel-Einspülkasten reinigen".
Ein nicht zufriedenstellendes Waschergebnis
Problem Ursache Behebung
Die Wäsche wird mit Flüssigwaschmittel nicht sauber.	Flüssigwaschmittel enthalten keine Bleichmittel. Flecken aus Obst, Kaffee oder Tee können nicht immer entfernt werden.	- Verwenden Sie bleichmittel-haltige Pulverwaschmittel.- Füllen Sie Fleckensalz in die KammerW.- Geben Sie nie Flüssigwaschmittel und Fleckensalz zusammen in den Waschmittel-Einspülkasten.
Auf der gewaschenen Wäsche haften graue elastische Rückstände (Fettläuse).	Die Dosierung des Waschmittels war zu niedrig. Die Wäsche war stark mit Fett verschmutzt (Öle, Salben).	- Geben Sie bei derartig verschmutzter Wäsche entwe-der mehr Waschmittel zu oder verwenden Sie Flüssig-waschmittel.- Lassen Sie vor der nächsten Wäsche ein 60°C Waschprogramm mit Flüssigwaschmit-tel ohne Wäsche laufen.
Auf gewaschenen dunklen Textilien befinden sich weiße, waschmittel-ähnliche Rückstände.	Das Waschmittel enthält wasserunlösliche Bestandteile (Zeolithe) zur Wasserenthärtung. Diese haben sich auf den Texti-lien festgesetzt.	- Versuchen Sie, nach dem Trocknen die Rückstände mittels einer Bürste zu entfernen.- Waschen Sie dunkle Textilien zukünftig mit Waschmittel ohne Zeolithe. Flüssigwasch-mittel enthalten meistens keine Zeolithe.- Waschen Sie die Textilien mit dem Programm Dunkle Wäsche.

Die Tür lässt sich nicht über die Taste Tür öffnen.
Ursache Behebung
Der Waschautomat ist nicht elektrisch ange-schlossen.	Stecken Sie den Schuko-Stecker in die Steckdose.
Der Waschautomat ist nicht eingeschaltet.	Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.
Die Kindersicherung ist eingeschaltet.	Schalten Sie die Kindersicherung aus wie im Kapitel "Programmablauf ändern", Abschnitt "Kindersicherung" beschrieben.
Die Schlossfunktion ist eingeschaltet.	Schalten Sie die Schlossfunktion aus wie im Kapitel "Programmablauf ändern", Abschnitt "Schlossfunktion" beschrieben.
Stromausfall Öffnen Sie die	Fülltür wie im Kapitel "Störungshilfen", Abschnitt "Fülltür öffnen bei Stromausfall" beschrieben.
Die Tür war nicht korrekt eingerastet.	Drücken Sie kräftig gegen die Schlossseite der Fülltür, und drücken Sie anschließend die Taste Tür.
Es befindet sich noch Wasser in der Trommel, und der Waschautomat kann nicht abpumpen.	Reinigen Sie Laugenfilter und Laugenpumpe.
Zum Schutz vor Verbrühungen lässt sich die Fülltür bei einer Laugentemperatur über 55°C nicht öffnen.

Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall

■ Schalten Sie den Waschautomaten aus.

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Laugenfilter.

■ Entnehmen Sie den Öffner.

■ Öffnen Sie die Klappe zum Laugenfilter.

Verstopfter Ablauf

Wenn der Ablauf verstopft ist, kann sich eine größere Menge Wasser (max. 25 l) im Waschautomaten befinden.

⚠ Vorsicht: Wenn kurz vorher mit hoher Temperatur gewaschen wurde, besteht Verbrühungsgefahr!

Entleerungsvorgang

■ Stellen Sie einen Behälter unter die Klappe.

Den Laugenfilter nicht ganz heraus-drehen.

2,01

■ Lösen Sie den Laugenfilter, bis das Wasser ausläuft.

Unterbrechung des Wasserablaufs:

■ Drehen Sie den Laugenfilter wieder zu.

Läuft kein Wasser mehr aus:

■ Drehen Sie den Laugenfilter ganz heraus.
■ Reinigen Sie den Laugenfilter gründlich.

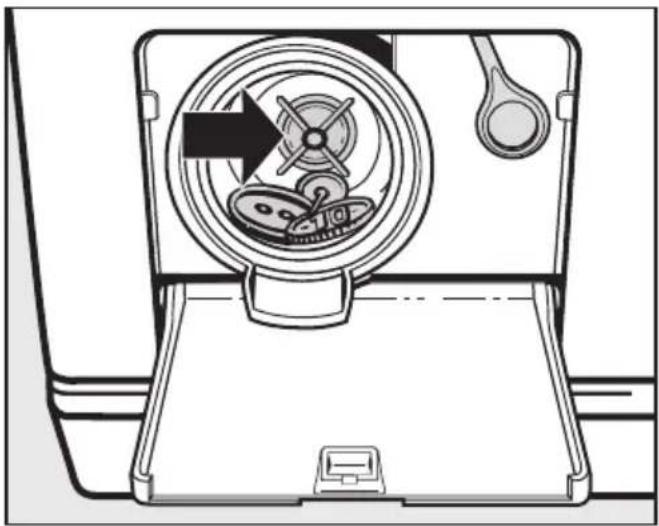

■ Prüfen Sie, ob sich der Laugenpumpenflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen.
■ Setzen Sie den Laugenfilter wieder ein und drehen Sie ihn fest.

⚠ Wird der Laugenfilter nicht wieder eingesetzt und festgedreht, läuft Wasser aus dem Waschautomaten.

Fülltür öffnen

⚠️ Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Verletzungsgefahr.

■ Ziehen Sie an der Notentriegelung. Die Fülltür öffnet sich.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

- Ihren Miele Fachhändler oder

- den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland 0800 - 22 44 666

A Österreich 050 800 300* (*österreichweit zum Ortstarif)

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Fülltür oberhalb des Schauglases.

Programmaktualisierung (Update)

Die optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Program Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Waschverfahren in der Steuerung Ihres Waschautomaten berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Waschautomaten beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Waschautomaten erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Zulaufschlauch Waterproof-System
② Elektroanschluss
③ - ⑥ Ablaufschlauch (mit dreh- und abziehbarem Krümmer) mit den Möglichkeiten der Wasserablaufführung
⑦ Bedienungsblende

⑧ Waschmittel-Einspülkasten
⑨ Fülltür
⑩ Klappe für Laugenfilter, Laugenpumpe und Notentriegelung
⑪ Griffmulden für den Transport
⑫ vier höhenverstellbare Füße

Rückansicht

① Deckelüberstand mit Griffmöglichkeiten für den Transport
② Elektroanschluss
③ Zulaufschlauch Waterproof-System
④ Abwasserschlauch

⑤ Drehsicherung mit Transportstangen
⑥ Halterung für Zulaufschlauch und Ablaufschlauch
⑦ Halterung für entnommene Trans portstangen

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Gegensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaften beim Schleudern selten in Schwingung.

Beachten Sie:

■ Stellen Sie den Waschautomaten lotrecht und standsicher auf.
■ Stellen Sie den Waschautomaten nicht auf weichen Fußbodenbelägen auf, da der Waschautomat sonst während des Schleuderns vibriert.

Bei Aufstellung auf einer Holzbalkende-cke:

■ Stellen Sie den Waschautomaten auf eine Sperrholzplatte (mindestens 59x52x3 cm). Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt werden.

Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder Decke am größten.

⚠️ Bei Aufstellung auf einen bauseitig vorhandenen Sockel (Betonsockel oder gemauerter Sockel) muss der Waschautomat durch Spannlaschen (erhältlich beim Miele Fachhandel oder Miele Kundendienst) gesichert werden. Sonst besteht die Gefahr, dass der Waschautomat beim Schleudern vom Sockel fällt.

Waschautomaten aufstellen

Nutzen Sie für den Transport des Waschautomaten vom Verpackungsbo- den zum Aufstellungsort die vorderen Griffmulden und den hinteren Deckel- überstand.

Beachten Sie:

■ Fassen Sie zum Heben nicht an die Fülltür.

⚠️ Gerätefüße und Aufstellfläche müssen trocken sein, sonst besteht Rutschgefahr beim Schleudern.

Transportsicherung entfernen

■ Entfernen Sie die linke und die rechte Drehsicherung.

1. Drehsicherung mit einem Schraubendreher aushaken.
2. Drehsicherung abnehmen.

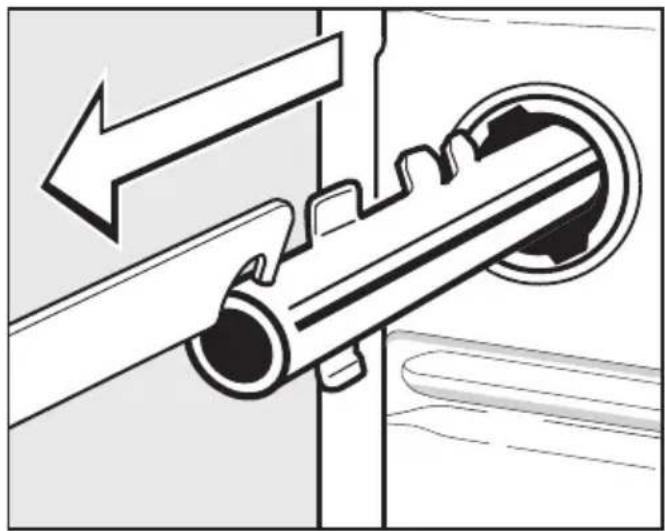

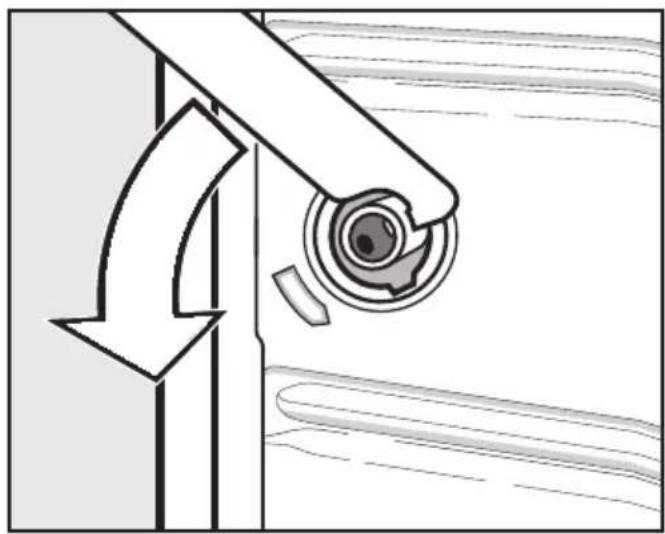

■ Drehen Sie die linke Transportstange mit dem beigelegten Maulschlüssel um 90°, und

■ ziehen Sie die Transportstange heraus.

■ Drehen Sie die rechte Transportstange um 90°, und

■ ziehen Sie die Transportstange heraus.

■ Verschließen Sie die Löcher mit den Drehsicherungen und den daran befestigten Stopfen.

■ Befestigen Sie die Transportstangen an der Rückwand des Waschautomaten. Achten Sie darauf, dass die Bohrungen Ⓑ auf die Zapfen Ⓐ gesteckt werden.

⚠️ Der Waschautomat darf ohne Transportsicherung nicht transportiert werden.

Bewahren Sie die Transportsicherung auf. Sie muss vor einem Transport des Waschautomaten (z.B. bei einem Umzug) wieder montiert werden.

Transportsicherung einbauen

Der Einbau der Transportsicherung erfolgt in umgekehrter Reihenfolge.

Ausrichten

Der Waschautomat muss lotrecht und gleichmäßig auf allen vier Füßen stehen, damit ein einwandfreier Betrieb gewährleistet ist.

Eine unsachgemäße Aufstellung erhöht den Wasser- und Energieverbrauch, und der Waschautomat kann wandern.

Fuß herausdrehen und kontern

Der Ausgleich des Waschautomaten erfolgt über die vier Schraubfüße. Im Auslieferungszustand sind alle Füße hineingedreht.

1 2

■ Drehen Sie die Kontermutter 2 mit dem beigelegten Maulschlüssel im Uhrzeigersinn los. Schrauben Sie die Kontermutter 2 zusammen mit dem Fuß 1 heraus.

■ Prüfen Sie mit einer Wasserwaage, ob der Waschautomat lotrecht steht.

■ Halten Sie den Fuß 1 mit einer Wasserpumpenzange fest. Drehen Sie die Kontermutter 2 wieder mit dem Maulschlüssel gegen das Gehäuse fest.

Alle vier Kontermuttern müssen fest gegen das Gehäuse gedreht sein. Bitte überprüfen Sie auch die Füße, die beim Ausrichten nicht herausgedreht wurden. Sonst besteht die Gefahr, dass der Waschautomat wandert.

Der Waschautomat darf nicht untergebaut werden.

Wasch-Trocken-Säule

Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Trockner möglich. Dazu ist ein Zwischenbausatz erforderlich, erhältlich beim Miele Fachhandel oder Miele Kundendienst.

Beachten Sie:

a b c

a Sicherheitsabstand zur Wand: mindestens 2 cm

b Höhe: Zwischenbausatz mit Arbeitsplatte: ca. 172 cm Zwischenbausatz ohne Arbeitsplatte: ca. 170 cm

c Tiefe der Waschtrockensäule: ca. 63 cm

Das Miele Wasserschutz- system

Das Miele Wasserschutzsystem gewährt einen umfassenden Schutz vor Wasserschäden durch den Waschautomaten.

Das System besteht hauptsächlich aus drei Bestandteilen:

1) dem Zulaufschlauch
2) der Elektronik und dem Gehäuse
3) dem Ablaufschlauch

1) Der Zulaufschlauch

– Das zusätzliche elektrische Sicherheitsventil

Es funktioniert wie ein automatischer Wasserhahn und sitzt im Kasten des Zulaufschlauches.

– Schutz gegen Bersten des Sicherheitsventils

Der Platzdruck des Ventilkörpers liegt zwischen 7.000 kPa und 10.000 kPa.

– Die Schutzhülle des Zulaufschlauches

Tritt Leckwasser aus dem Zulaufschlauch aus, wird dieses durch die Schutzhülle, welche den Zuleitungsschlauch als "zweite Haut" umgibt, in die Bodenwanne geleitet. Der Schwimmerschalter schließt das Sicherheitsventil. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter befindliches Wasser wird abgepumpt.

2) Die Elektronik und das Gehäuse

– Die Bodenwanne

Auslaufendes Wasser durch Undichtigkeiten des Waschautomaten wird in der Bodenwanne aufgefangen. Durch einen Schwimmerschalter werden die Wasserzulaufventile abgeschaltet. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter befindliches Wasser wird abgepumpt.

- Der Überlaufschutz

Hierdurch wird ein Überlaufen des Waschautomaten durch unkontrollierten Wasserzulauf verhindert. Steigt der Wasserstand über ein bestimmtes Niveau, wird die Laugenpumpe eingeschaltet und das Wasser kontrolliert abgepumpt.

3) Der Ablaufschlauch

Der Ablaufschlauch ist durch ein Belüftungssystem gesichert. Hierdurch wird ein Leersaugen des Waschautomaten verhindert.

Wasserzulauf

⚠ Das Sicherheitsventil enthält elektrische Bauteile. Deshalb darf es nicht in einem Spritzwasserbereich, z.B. Badewannen oder Duschen, montiert werden.

Sicherheitsventil nicht in Flüssigkeit tauchen!

Die Schutzhülle darf nicht beschädigt oder geknickt werden.

Der Waschautomat darf ohne Rückflussverhinderer an eine Trinkwasserleitung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muss mindestens 100 kPa betragen und darf 1.000 kPa Überdruck nicht übersteigen. Ist er höher als 1.000 kPa Überdruck, muss ein Druckreduzierventil eingebaut werden.

Zum Anschluss ist ein Wasserhahn mit 34 "-Verschraubung erforderlich. Fehlt ein solcher, so darf der Waschautomat nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

⚠️ Die Schraubverbindung steht unter Wasserleitungsdruck. Kontrollieren Sie deshalb durch langsames Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenenfalls den Sitz der Dichtung und die Verschraubung.

Der Waschautomat ist nicht für einen Warmwasseranschluss geeignet.

Wartung

Verwenden Sie im Falle eines Austausches nur das Miele Waterproof-System.

Das Schmutz sieb in der Überwurf-mutter des Sicherheitsventils darf zum Schutz des Wassereinlaufventils nicht entfernt werden.

Zubehör-Schlauchverlängerung

Als Zubehör ist ein Metallgewebeschlauch von 1,5 m Länge beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Dieser Schlauch besitzt einen Platzdruck von über 14.000 kPa und kann als flexible Verlängerung der Wasserleitung benutzt werden.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke:

Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen werden, die von den Wasserwerken der Stadt Wien zum Anschluss an die Innenanlage zugelassen sind.

Die Verwendung von Gummischläuchen als Druckverbindungsleitung zwischen Innenanlage und Waschautomat ist nur dann gestattet, wenn

– sie samt eingebundenen Anschluss-armaturen einem Mindestdauerdruck von 1.500 kPa Überdruck standhalten,
– sie während der Inbetriebhaltung des Gerätes hinreichend beaufsichtigt sind und
- nach Beendigung des gesamten Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Wasserablauf

Die Lauge wird durch eine Ablaufpumpe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchen-de ist drehbar und ggf. abziehbar.

Möglichkeiten des Wasserablaufs:

1. Einhängen in ein Wasch- oder Ausgussbecken:

Beachten Sie:

• Sichern Sie den Schlauch gegen Abrutschen!
• Wird das Wasser in ein Waschbecken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückgesaugt wird.
• Anschließen an ein Kunststoff-Abflussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).
• Anschließen an ein Waschbecken mit Kunststoffnippel.
• Auslauf in einen Bodenablauf (Gully).

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Für Ablaufhöhen über 1 m (bis 1,8 m maximale Förderhöhe) ist beim Miele Fachhandel oder Miele Kundendienst eine zweite Laugenpumpe - Duobetrieb - mit dem erforderlichen Umbausatz erhältlich.

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Elektroanschluss

Der Waschautomat ist mit Wechselstrom-Anschlusskabel und Schuko-Stecker anschlussfertig für Wechselstrom \~230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdosen o. ä., ange- schlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszu- schließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Waschautomaten einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Wird ein FI-Schutzschalter verwendet, ist nur der Typ A gemäß DIN VDE 0664 zu verwenden.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Sondervorschrift für Österreich

Bei Anwendung der Schutzmaßnahme "Fehlerstromschutzschaltung" darf in Verbindung mit diesem Waschautomaten nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter verwendet werden.

		Beladung Verbrauchsdaten
Koch-/Buntwäsche 95°C 6,0 kg		1,99 49 2 h 09 min
		60°C ^1)	6,0 kg 1,02 49 1 h 49 min
		60°C 3,0 kg 0,75 39 59 min
		40°C ^1)	6,0 kg 0,65 55 1 h 55 min
		40°C ^2)	3,0 kg 0,40 39 59 min
Pflegeleicht 40°C		1)	3,0 kg 0,50 55 1 h 02 min
Feinwäsche 30°C 2,0 kg 0,35 69 43 min 59 min
Automatic		40°C	3,5 kg	0,35 - 0,50	40 - 55	58 min
Dunkle Wäsche 40°C		3,0 kg 0,60 60 1 h 03 min
Oberhemden		40°C 2,0 kg 0,50 45 - 56 min
Jeans		40°C 3,0 kg 0,50 52 53 min 1 h 00 min
Express		40°C 3,0 kg 0,30 34 - 33 min
Seide 📊		30°C	1,0 kg	0,25	39	-
Wolle 📊		30°C	2,0 kg	0,23	39	-

1) Prüfprogramm nach EN 60456
2) Kurzprogramm für Prüfinstitute; es muss die Zusatzfunktion Kurz gewählt werden.

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein-lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Höhe 850 mm
Breite 595 mm
Tiefe 580 mm
Tiefe bei geöffneter Tür 975 mm
Gewicht 94 kg
maximale Bodenbelastung 1.600 Newton (ca. 160 kg)
Fassungsvermögen 6 kg Trockenwäsche
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Verbrauchsdaten siehe Kapitel Verbrauchsdaten
Wasserfließdruck minimal 100 kPa (1 bar)
Wasserfließdruck maximal 1.000 kPa (10 bar)
Länge des Zulaufschlauches	1,60 m
Länge des Ablaufschlauches	1,50 m
Länge des Anschlusskabels	1,60 m
Abpumphöhe maximal	1,00 m
Abpumlänge maximal 5,00 m
Erteilte Prüfzeichen	Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Mit den Programmierfunktionen können Sie bei Bedarf den Waschautomaten Ihren individuellen Bedürfnissen anpassen.

System Wasser plus

Mit dem System Wasser plus können Sie die Einstellung für die Zusatzfunktion Wasser plus festlegen.

Sie haben die Wahl zwischen vier Einstellungen.

Einstellung 1:

mehr Wasser beim Spülen

Einstellung 2:

mehr Wasser beim Waschen und beim Spülen (Auslieferungszustand)

Einstellung 3:

einen zusätzlichen Spülgang in den Programmen Koch-/Buntwäsche und Pflegeleicht

Einstellung 4:

mehr Wasser beim Waschen und beim Spülen und einen zusätzlichen Spülgang für die Programme Koch-/Buntwäsche und Pflegeleicht

Das Programmieren und Speichern erfolgt in den Schritten ① bis ⑦:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Waschautomat ist ausgeschaltet.
• Der Waschautomat ist geschlossen.
• Der Programmwähler steht auf der Position ◆ Ende.

① Drücken Sie die TasteStart und halten Sie diese während der Schritte ② bis ③ gedrückt.

② Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.

3 Warten Sie, bis die Kontrollleuchte der Taste Start leuchtet . . .

4 . . . und lassen Sie die Taste Start danach los.

5 Drehen Sie den Programmwähler auf die Position Koch-/Buntwäsche 60°C:

Im Display blinkt nun ein P abwechselnd mit der Zahl 1, 2, 3 oder 4.

6 Durch jedes Drücken auf die Taste Start wählen Sie jeweils eine andere Einstellung.

Im Display blinkt abwechselnd mit dem P eine

$$ \begin{array}{l} I = \text { Einstellung 1 } \text { ist gewählt } \ \mathcal {E} = \underline {{\text { Einstellung 2 }}} \text { ist gewählt } \ \mathfrak {Z} = \text { Einstellung 3 } \text { ist gewählt } \ 4 = \text { Einstellung 4 ist gewählt } \ \end{array} $$

⑦ Mit der Taste I-Ein/O-Aus den Waschautomaten ausschalten.

Die Taste Wasser plus ist jetzt mit der gewählten Einstellung belegt. Diese bleibt so lange gespeichert, bis eine andere Einstellung programmiert wird.

Schongang

Für das schonende Waschen leicht verschmutzter Textilien. Die Trommel bewegung wird reduziert.

Der Schongang kann in den Programmen Koch-/Buntwäsche, Express, und Automatic benutzt werden.

Ist der Schongang programmiert, wird bei jedem Waschgang in diesen Programmen mit dem Schongangrhythmus gewaschen.

Der Schongang ist im Auslieferungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten ① bis ⑦:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Waschautomat ist ausgeschaltet.
• Der Waschautomat ist geschlossen.
• Der Programmwähler steht auf der Position ◆ Ende.

① Drücken Sie die TasteStart und halten Sie diese während der Schritte ② bis ③ gedrückt.
② Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.
3 Warten Sie, bis die Kontrollleuchte der Taste Start leuchtet . . .
4 . . . und lassen Sie die Taste Start danach los.
5 Drehen Sie den Programmwähler auf die Position Koch-/Buntwäsche 40°C:

Im Display blinkt nun ein P abwechselnd mit der Zahl 0 oder 1.

= der Schongang ist ausgeschaltet. = der Schongang ist eingeschaltet.

6 Durch Drücken der TasteStart wird die Anzeige im Display umgeschaltet von 0 auf 1 oder von 1 auf 0.
⑦ Mit der Taste I-Ein/O-Aus den Waschautomaten ausschalten.

Die gewählte Einstellung der Programmierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Laugenabkühlung für Koch-/Buntwäsche

Am Ende der Hauptwäsche läuft zusätzliches Wasser in die Trommel, um die Lauge abzukühlen.

Die Laugenabkühlung erfolgt bei Anwahl der Temperatur 95°C.

Die Laugenabkühlung sollte aktiviert werden:

– beim Einhängen des Ablaufschlauches in ein Wasch- oder Ausgussbecken, um der Verbrühungsgefahr vorzubeugen.
– bei Gebäuden, deren Abflussrohre nicht der DIN 1986 entsprechen.

Die Laugenabkühlung für Koch-/Buntwäsche ist im Auslieferungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten ① bis ⑦:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Waschautomat ist ausgeschaltet.
• Der Waschautomat ist geschlossen.
• Der Programmwähler steht auf der Position ◆ Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ② bis ③ gedrückt.

② Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.

3 Warten Sie, bis die Kontrollleuchte der Taste Start leuchtet . . .

4 . . . und lassen Sie die Taste Start danach los.

5 Drehen Sie den Programmwähler auf die Position Koch-/Buntwäsche 30°C:

Im Display blinkt nun ein P abwechselnd mit der Zahl 0 oder 1.

= die Laugenabkühlung ist ausgeschaltet.

1 = die Laugenabkühlung ist eingeschaltet.

6 Durch Drücken der TasteStart wird die Anzeige im Display umgeschaltet von 0 auf 1 oder von 1 auf 0.

⑦ Mit der Taste I-Ein/O-Aus den Waschautomaten ausschalten.

Die gewählte Einstellung der Programmierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Memory-Funktion

Wird zu einem Programm eine Zusatzfunktion angewählt und/oder die Schleuderdrehzahl geändert, speichert der Waschautomat diese Einstellungen bei Programmstart ab.

Bei erneuter Anwahl des Waschprogramms zeigt der Waschautomat diese abgespeicherten Zusatzfunktionen und/oder Schleuderdrehzahl an.

Die Memory-Funktion ist im Auslieferungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten ① bis ⑦:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Waschautomat ist ausgeschaltet.
• Der Waschautomat ist geschlossen.
• Der Programmwähler steht auf der Position ◇ Ende.

① Drücken Sie die TasteStart und halten Sie diese während der Schritte ② bis ③ gedrückt.
② Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.
3 Warten Sie, bis die Kontrollleuchte der Taste Start leuchtet . . .
4 . . . und lassen Sie die Taste Start danach los.
5 Drehen Sie den Programmwähler auf die Position Pflegeleicht 60°C:

Im Display blinkt nun ein P abwechselnd mit der Zahl 0 oder 1.

= die Memory-Funktion ist ausgeschaltet.

1 = die Memory-Funktion ist eingeschaltet.

6 Durch Drücken der TasteStart wird die Anzeige im Display umgeschaltet von 0 auf 1 oder von 1 auf 0.
⑦ Mit der TasteI-Ein/0-Aus den Waschautomaten ausschalten.

Die gewählte Einstellung der Programmierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Einweichzeit

Sie können die Taste Einweichen mit einer Einweichzeit - wählbar zwischen 30 Minuten und 2 Stunden (in 30 Minuten-Schritten) - belegen.

Die gewählte Einweichzeit wird bei Anwahl der Zusatzfunktion Einweichen dem eigentlichen Waschprogramm vorangestellt.

Die Taste Einweichen ist im Auslieferungszustand mit einer Einweichzeit von 2 Stunden belegt.

Das Programmieren und Speichern erfolgt in den Schritten ① bis ⑦:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

• Der Waschautomat ist ausgeschaltet.
• Der Waschautomat ist geschlossen.
• Der Programmwähler steht auf der Position ◆ Ende.

① Drücken Sie die Taste Start und halten Sie diese während der Schritte ② bis ③ gedrückt.

② Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.

3 Warten Sie, bis die Kontrollleuchte der Taste Start leuchtet . . .

4 . . . und lassen Sie die Taste Start danach los.

5 Drehen Sie den Programmwähler auf die Position Pflegeleicht 40°C:

Im Display blinkt nun ein P abwechselnd mit der Zahl 1, 2, 3 oder 4.

6 Durch jedes Drücken auf die Taste Start wählen Sie jeweils eine andere Einstellung.

Im Display blinkt abwechselnd mit dem P eine

$$ \begin{array}{c} \text {I} = 2 \text {h Einweichzeit} \ (\text {Auslieferungszustand}) \end{array} $$

$$ 2 = 1 \text { h } 3 0 \text { min Einweichzeit } $$

$$ 3 = 1 \text { h Einweichzeit } $$

$$ 4 = 3 0 \text { min Einweichzeit } $$

⑦ Mit der Taste I-Ein/0-Aus den Waschautomaten ausschalten.

Die Taste Einweichen ist jetzt mit der gewählten Einweichzeit belegt. Diese bleibt so lange gespeichert, bis eine andere Einweichzeit programmiert wird.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
