BEDIENUNGSANLEITUNG W 647F WPM MIELE

Lesen Sie unbedingt die

Gebrauchsanweisung vor

Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 07 216 160

Entsorgung der Transportverpackung

Die Verpackung schützt den Waschautomaten vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Waschautomaten 10

Bedienungsblende 10

Funktionsweise des Displays....11

Erste Inbetriebnahme 13

Display-Sprache einstellen. 13

Tageszeit einstellen 13

Erinnerung an Transportsicherung....14

Umweltfreundliches Waschen 15

Energie- und Wasserverbrauch 15

Waschmittelverbrauch 15

So waschen Sie richtig 16

Kurzanweisung 16

Extras 23

Kurz 23

Wasser plus 23

Vorwäsche 23

Einweichen. 23

Extra leise 24

Spülstop. 24

zusätzlicher Spülgang 24

Schleudern 25

Endschleuderdrehzahl. 25

Spülschleudern. 25

Endschleudern abwählen (Spülstop) 25

Spülschleudern und Endschleudern abwählen (ohne Schleudern)....25

Startvorwahl 26

Programmübersicht 28

Programmablauf 32

Pflegesymbole 34

Programmablauf ändern 35

Programm abbrechen 35

Programm unterbrechen 35

Programm ändern 35

Wäsche nachlegen/entnehmen 36

Kindersicherung 37

Waschmittel 38

Das richtige Waschmittel....38

Wasserenthärter....39

Komponenten - Waschmittel 39

Wäschenachbehandlungsmittel 40

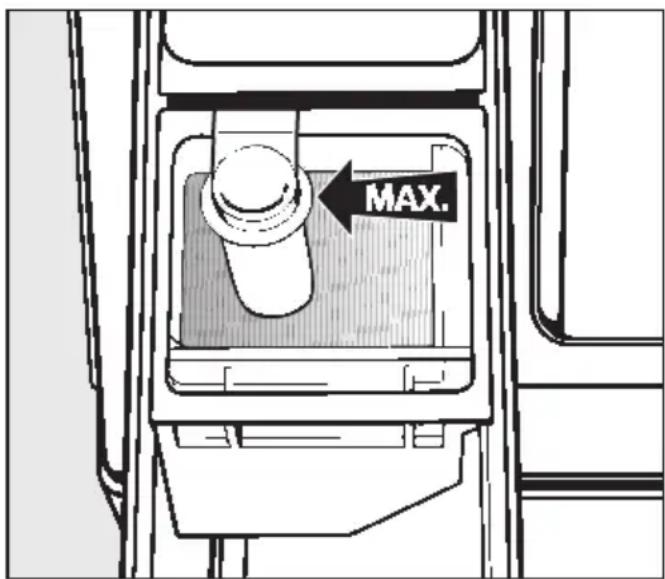

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . 40

Separates Weichspülen, Formspülen oder Stärken 40

Entfärben/Färben 40

Reinigung und Pflege 41

Trommelreinigung 41

Gehäuse und Blende reinigen....41

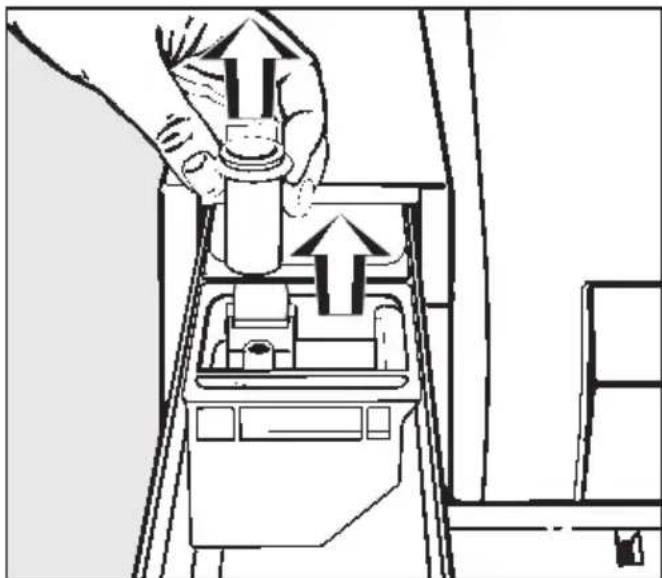

Waschmittel-Einspülkasten reinigen 41

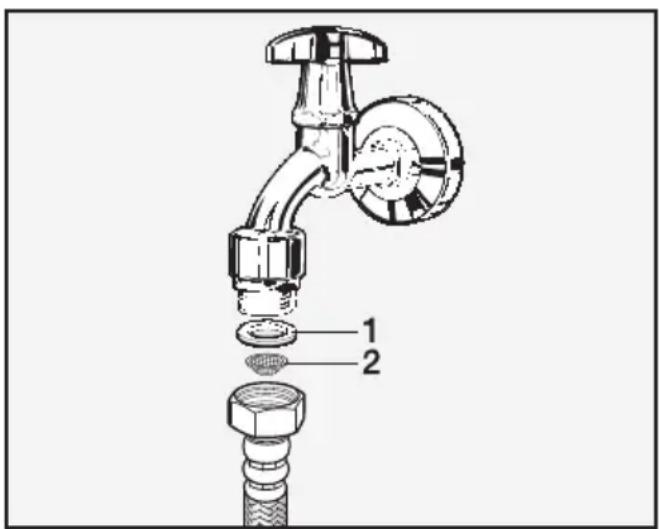

Wassereinlaufsieb reinigen 43

Störungshilfen 44

Was tun, wenn 44

Es lässt sich kein Waschprogramm starten.... 44

Im Display steht eine Fehlermeldung 45

Allgemeine Probleme mit dem Waschautomaten 46

Ein nicht zufriedenstellendes Waschergebnis. 48

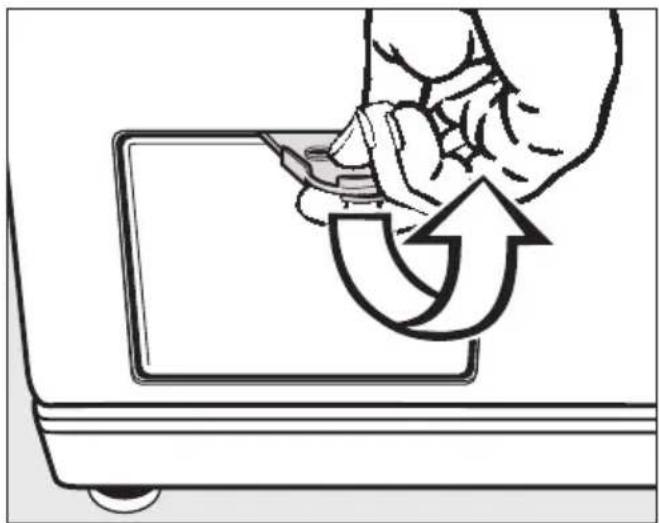

Deckel öffnen bei verstopftem Ablauf und/oder Stromausfall . . . . . . . . . . . . . . . . . 49

Verstopfter Ablauf. 49

Deckel öffnen 50

Kundendienst 51

Reparaturen 51

Programmaktualisierung (Update) 51

Garantiebedingungen und Garantiezeit....51

Nachkaufbares Zubehör. 51

Aufstellen und Anschließen 52

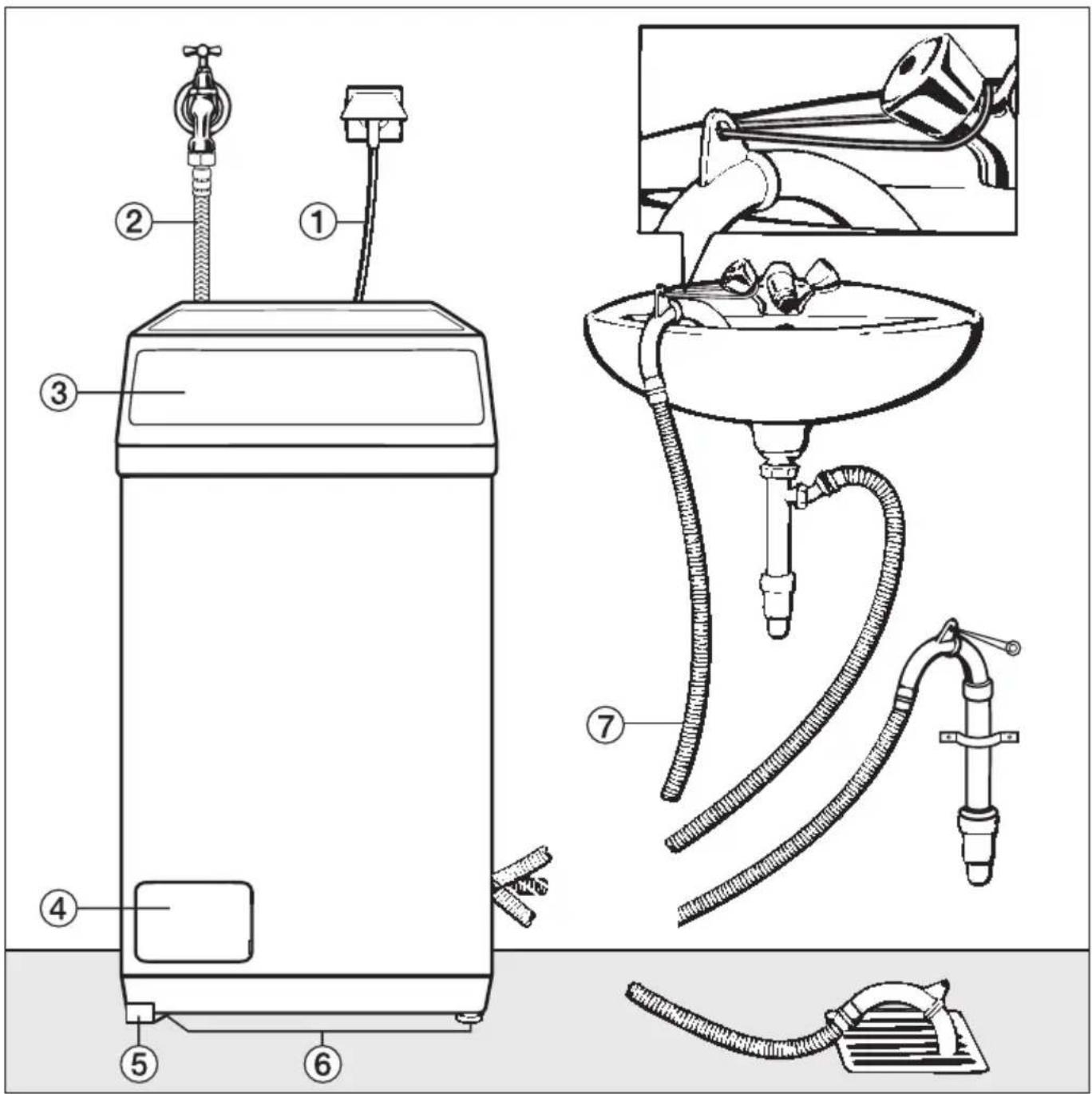

Vorderansicht. 52

Fahrrahmen 53

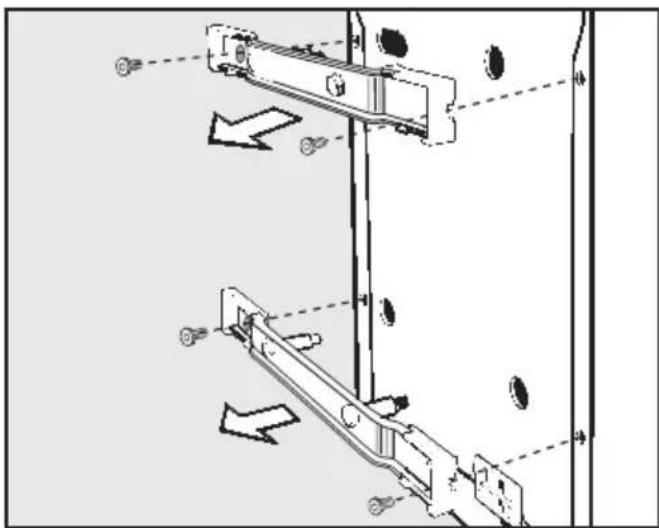

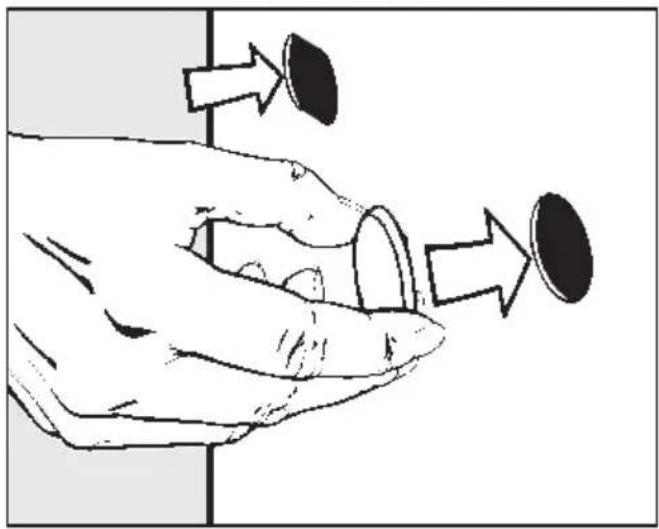

Transportsicherung entfernen 54

Wiedermontage der Transportsicherung 54

Aufstellen 55

Aufstellfläche 55

Das Miele Wasserschutzsystem 56

Wasserzulauf 57

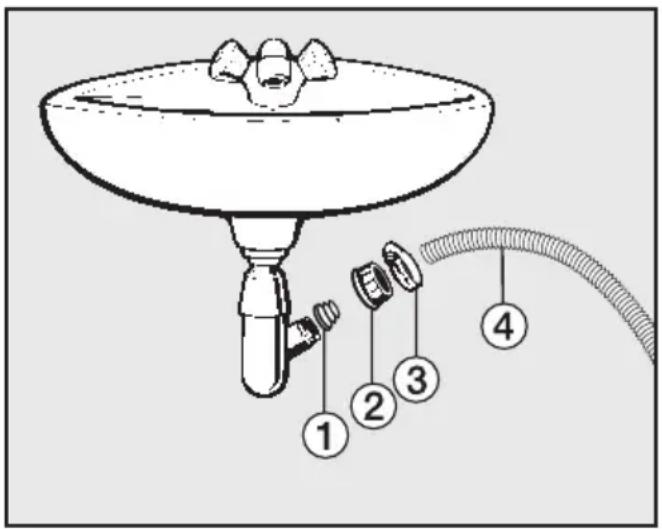

Wasserablauf 58

Elektroanschluss 59

Verbrauchsdaten 60

Hinweis für die Vergleichsprüfungen:....60

Technische Daten 61

Menü Einstellungen 63

Menü Einstellungen öffnen 63

Sprache 63

Tageszeit 63

Schongang 64

Zus. Vorwaschzeit 64

Laugenabkühlung 64

Pin-Code 65

Temperatureinheit 66

Summer 66

akustisch. Quittierung 66

Helligkeit 66

Kontrast 66

Standby 67

Memory 67

Knitterschutz 67

Dieser Waschautomat entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Waschautomaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließlich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Waschautomaten sicher zu bedienen, dürfen den Waschautomaten nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Waschautomaten aufhalten. Lassen Sie Kinder nie mit dem Waschautomaten spielen.

Kinder dürfen den Waschautomaten nur ohne Aufsicht benutzen, wenn ihnen die Bedienung des Waschautomaten so erklärt wurde, dass sie den Waschautomaten sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Kontrollieren Sie den Waschautomaten vor der Aufstellung auf äußere sichtbare Schäden.

Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

▶ Vor dem Anschließen des Waschautomaten unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Waschautomaten ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.

Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird.

Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

▶ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.

▶ Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.
Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
Im Fehlerfall oder bei der Reinigung und Pflege ist der Waschautomat nur dann elektrisch vom Netz getrennt, wenn:

• der Netzstecker des Waschautomaten gezogen ist oder
  – die Sicherung der Hausinstallation ausgeschaltet ist oder
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
  Das Miele Wasserschutzsystem schützt vor Wasserschäden, wenn folgende Voraussetzungen erfüllt sind:

- Ordnungsgemäßer Wasser- und Elektroanschluss.

- Bei erkennbaren Schäden muss der Waschautomat unverzüglich wieder instand gesetzt werden.

Bei gewerblicher Nutzung des Waschautomaten ist die Betriebssicherheitsverordnung zu beachten. Es wird empfohlen, die Überprüfungen gemäß der Berufsgenossenschaftlichen Regel - BGR 500/Kapitel 2.6/Abschnitt 4 durchzuführen. Das für die Prüfungsdokumentation erforderliche Prüfbuch ist beim Miele Kundendienst erhältlich.
Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Nehmen Sie keine Veränderungen am Waschautomaten vor, die nicht ausdrücklich von Miele zugelassen sind.

Sachgemäßer Gebrauch

Stellen Sie Ihren Waschautomaten nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverlässigkeit der Elektronik kann durch Temperaturen unter dem Gefrierpunkt abnehmen.
Entfernen Sie vor der Inbetriebnahme die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfernen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel/Geräte beschädigen.

▶ Schließen Sie den Wasserhahn bei längerer Abwesenheit (z.B. Urlaub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bodenablauf (Gully) befindet.
Überschwemmungsgefahr! Überprüfen Sie vor dem Einhängen des Ablaufschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt. Sichern Sie den Abflussschlauch gegen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den ungesicherten Schlauch aus dem Becken drücken.
Achten Sie darauf, dass keine Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Gerätebauteile (z.B. Laugenbehälter, Waschtrommel) beschädigen. Beschädigte Bauteile können wiederum Wäscheschäden verursachen.
Bei richtiger Waschmitteldosierung ist ein Entkalken des Waschautomaten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark verkalkt sein sollte, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein.

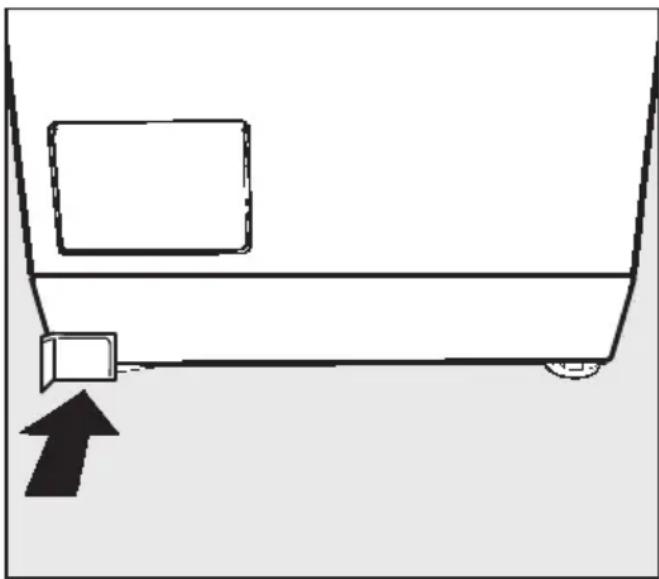

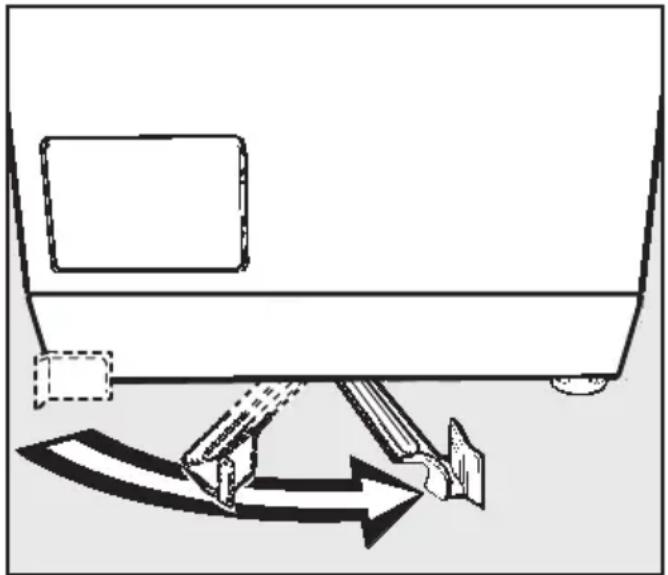

Der Hebel des Fahrrahmens muss sich beim Waschen in der linken Stellung befinden. Nur dann ist die Standsicherheit des Waschautomaten gewährleistet.
Textilien, die mit lösemittelhaltigen Reinigungsmitteln behandelt wurden, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.
Im Waschautomaten niemals löse-mittelhaltige Reinigungsmittel (z.B. Waschbenzin) verwenden. Es können Gerätebauteile beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!
Am oder auf dem Waschautomaten niemals lösemittelhaltige Reinigungsmittel (z.B. Waschbenzin) verwenden. Benetzte Kunststoffoberflächen können beschädigt werden.
Färbemittel müssen für den Einsatz im Waschautomaten geeignet sein und dürfen nur im haushaltsüblichen Maße verwendet werden. Halten Sie streng die Verwendungshinweise des Herstellers ein.
Entfärbemittel können durch ihre schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

▶ Falls Flüssigwaschmittel in die Augen gerät, sofort mit reichlich lauwarmen Wasser ausspülen. Bei versehentlichem Verschlucken sofort ärztlichen Rat einholen. Personen mit Hautschäden oder empfindlicher Haut sollten den Kontakt mit dem Flüssigwaschmittel meiden.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

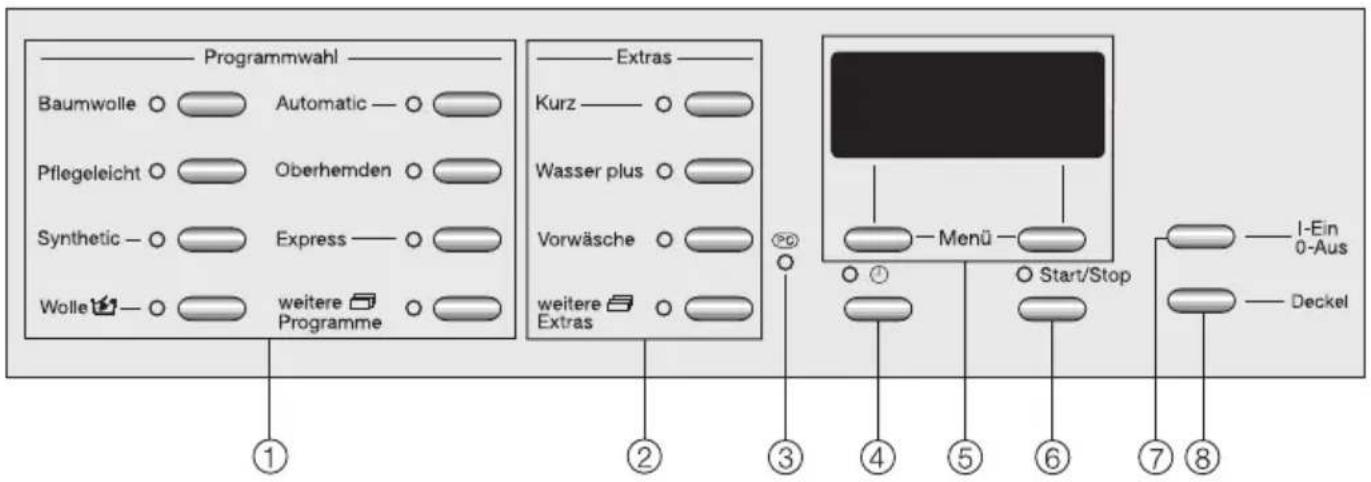

Bedienungsblende

Programmwahl Baumwolle ○ Automatic — ○ Pflegeleicht ○ Oberhemden ○ Synthetic — ○ Express — ○ Wolle 📋 — ○ weitere Programme ○ Extras Kurz — ○ Wasser plus ○ Vorwäsche ○ weitere Extras ○ Menu — Start/Stop I-Ein 0-Aus Deckel ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① Tasten Programmwahl mit Kontroll-leuchten mit diesen Tasten werden die Waschprogramme ausgewählt.

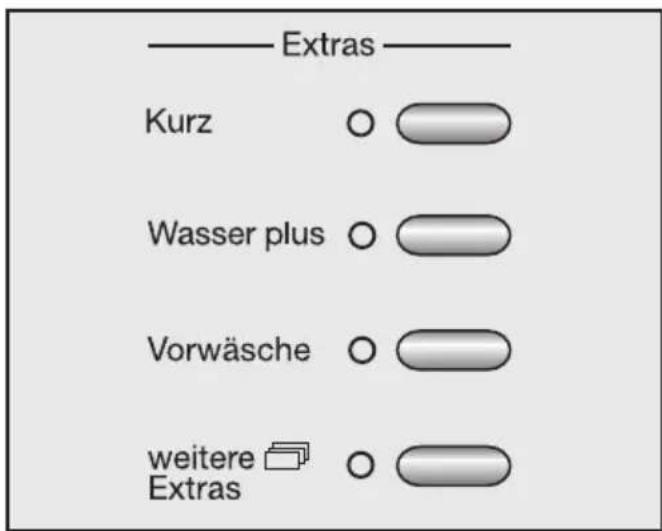

② Tasten Extras mit Kontrollleuchten die Waschprogramme können durch verschiedene Extras ergänzt werden.
③ Optische Schnittstelle PC dient dem Kundendienst als Prüf- und Übertragungspunkt (unter ander- rem für das Update).
④ Taste ⏻ zur Wahl der Startverzögerung.
⑤ Display mit Menü-Tasten nähere Erläuterungen befinden sich auf der folgenden Seite.

⑥ Taste Start/Stop startet das gewählte Waschprogramm und bricht ein gestartetes Programm ab.
⑦ Taste I-Ein/0-Aus zum Ein- und Ausschalten des Waschautomaten.
⑧ Taste Deckel öffnet den Deckel.

Funktionsweise des Displays

Über das Display werden verschiedene Funktionen des Waschautomaten ge- steuert und angewählt.

Anwahl und Anzeige von Programm- einstellungen

– die Anwahl der Temperatur
- die Anwahl der Endschleuderdrehzahl
– die Anwahl der Einweichzeit
– die Anwahl der Startvorwahl
– die Anwahl des Programmabbruchs
– die Anwahl der Kindersicherung
– die Anzeige der wahrscheinlichen Laufzeit des Waschprogramms

Anwahl von Programmen über das Display

Durch Drücken der Taste Weitere Programme können Sie zwischen folgenden Programmen wählen:

• Jeans
• Hygiene
• Dunkle Wäsche
• Gardinen
• Kopfkissen
• Seide 📁
• Sportwäsche
• Outdoor
• Imprägnieren
• Pumpen/Schleudern
• Extraspülen
• Stärken

Anwahl von Extras über das Display

Durch Drücken der Taste weitere Extras können je nach Programm folgende Extras gewählt werden:

• Einweichen
• Extra leise
• Spülstop
• zus. Spülgang

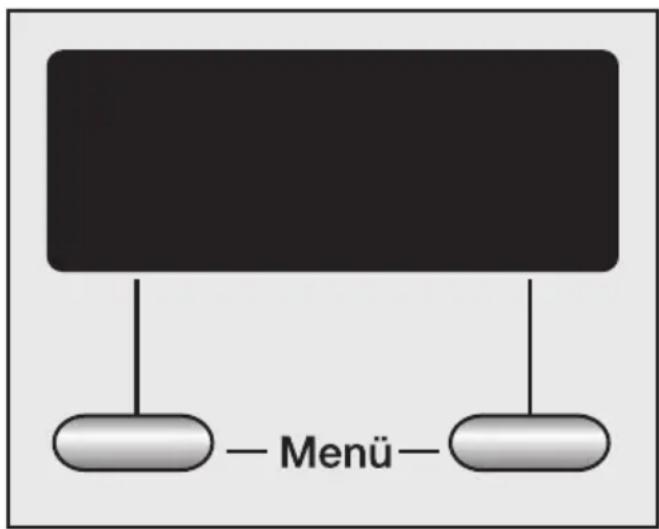

Menü-Tasten

Über die Menü-Tasten werden verschiedenste Einstellungen vorgenommen.

Es können die oberhalb des senkrechten Striches angezeigten Werte verändert oder bestätigt werden.

Beispiel für Veränderung:

Baumwolle Dauer: 1:49 h 60°C 1400 U/min

Hier kann mit der linken Menü-Taste 60°C die Temperatur und mit der rechten Menü-Taste 1400 U/min die Drehzahl geändert werden.

Beispiel für Bestätigung:

Weitere Programme Jeans weiter OK

Hier werden mit der linken Menü-Taste weiter weitere Programme aufgerufen und mit der rechten Menü-Taste OK wird das markierte Programm bestätigt.

Das Gerät vor der ersten Inbetriebnahme richtig aufstellen und anschließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Aus Sicherheitsgründen ist ein Schleudern vor der ersten Inbetriebnahme nicht möglich. Zur Aktivierung des Schleuderns muss ein Waschprogramm ohne Wäsche und ohne Waschmittel durchgeführt werden.

■ Drehen Sie den Wasserhahn auf.
■ Drücken Sie die Taste I-Ein/0-Aushinein.

Wird der Waschautomat das erste Mal eingeschaltet erscheint der Willkommensbildschirm. Miele Willkommen.

Der Willkommensbildschirm erscheint nicht mehr, wenn ein Waschgang länger als 1 Stunde vollständig durchgeführt wurde.

Nach einigen Sekunden wechselt das Display in die Display-Spracheinstellung.

Display-Sprache einstellen

Sie werden aufgefordert die gewünschte Displaysprache einzustellen. Eine Umstellung der Sprache ist jederzeit auch über das Menü Einstellungen möglich.

Sprache

deutsch

OK

■ Durch Drücken der linken Menü-Taste können Sie jetzt die gewünschte Sprache einstellen. Mit der rechten Menü-Taste OK bestätigen Sie diese.

Tageszeit einstellen

Das Display schaltet zur Uhrzeiteinstellung.

12:00

später OK

■ Stellen Sie mit der linken Menü-Taste später die Stunden ein und bestätigen Sie diese mit der rechten Menü-Taste OK.
■ Stellen Sie ebenso die Minuten ein.

Erinnerung an Transportsicherung

Die Transportsicherung muss vor dem ersten Waschprogramm entfernt werden, um Schäden am Waschautomaten zu verhindern.

■ Bestätigen Sie das Entfernen der Transportsicherung durch Drücken der rechten Menü-Taste OK.

Erstes Waschprogramm starten

Der Waschautomat ist jetzt für das erste Waschprogramm bereit.

15:00

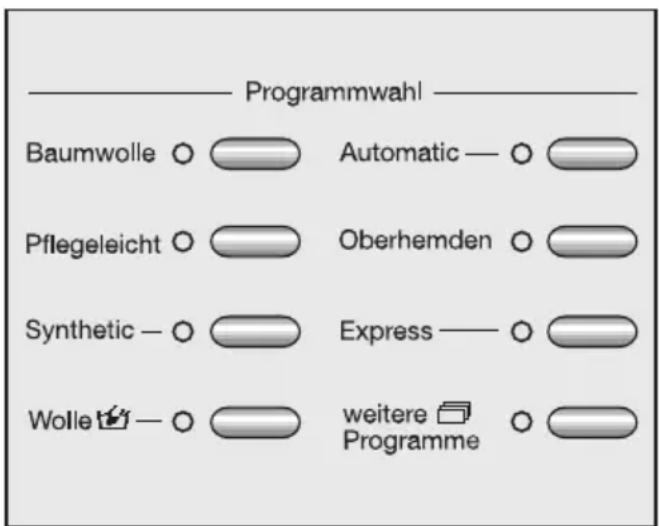

Programm wählen

■ Drücken Sie die Programmwahl-Taste Baumwolle.
■ Drücken Sie die Taste Start/Stop.

Nach dem Programmende ist die erste Inbetriebnahme abgeschlossen.

■ Schalten Sie den Waschautomaten aus.

Energie- und Wasserverbrauch

• Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms.
  Der Energieverbrauch und Wasserverbrauch sind dann, bezogen auf die Gesamtmenge, am niedrigsten.
• Nutzen Sie die Programme Automatic und Express für kleinere Wäscheposten.
• Bei geringer Beladung in dem Programm Baumwolle sorgt die Mengenautomatik des Waschautomaten für eine Reduzierung des Wasser-, Zeit- und Energiebedarfs. Dadurch kann es im Verlauf des Waschprozesses zu einer Korrektur der angezeigten Restzeit kommen.
• Verwenden Sie anstatt des Programms Baumwolle 95°C das Programm Baumwolle 60°C. Damit sparen Sie zwischen 35% und 45% Energie. Für die meisten Verschmutzungen ist dieses völlig ausreichend. Für hartnäckige oder ältere Verschmutzungen nutzen Sie das Extra Einweichen.

Waschmittelverbrauch

• Verwenden Sie höchstens so viel Waschmittel, wie auf der Waschmittelverpackung angegeben ist.
• Beachten Sie bei der Dosierung den Verschmutzungsgrad der Wäsche.
• Verringern Sie bei kleineren Beladungsmengen die Waschmittelmenge (ca. ^1/_3 weniger Waschmittel bei halber Beladung).

Richtige Extrawahl (Kurz, Einweichen, Vorwäsche)

Wählen Sie für:

– leicht verschmutzte Textilien ohne erkennbare Flecken ein Waschprogramm mit dem Extra Kurz.
- normal bis stark verschmutzte Textilien mit erkennbaren Flecken ein Waschprogramm ohne Extra.
- sehr stark verschmutzte Textilien ein Waschprogramm mit dem Extra Einweichen.
- Textilien mit größeren Schmutzmen-gen (z.B. Staub, Sand) das Extra Vorwäsche.

Tipp bei anschließendem maschinellen Trocknen

- Wählen Sie zum Energiesparen beim Trocknen die höchstmögliche Schleuderdrehzahl des jeweiligen Waschprogramms.

Kurzanweisung

Die mit den Zahlen (1, 2, 3, . . .) gekennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

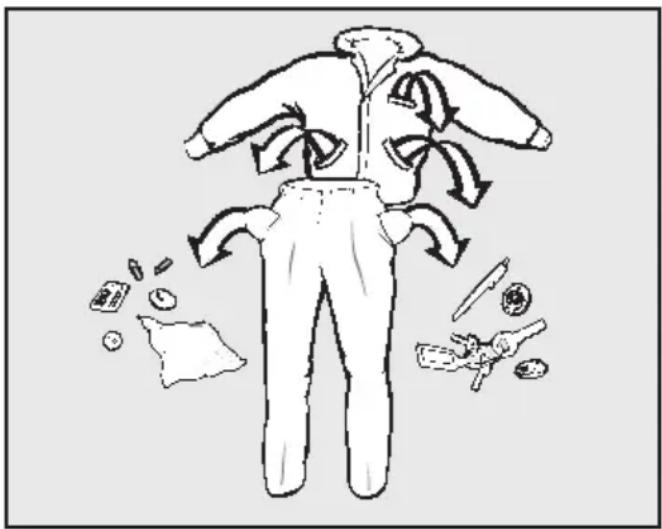

① Wäsche vorbereiten

■ Leeren Sie die Taschen.

⚠ Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

Flecken vorbehandeln

■ Entfernen Sie vor dem Waschen eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen, die Miele in einem Waschlexikon zusammengestellt hat. Dieses können Sie bei Miele direkt oder über die Miele Internetseite anfordern bzw. einsehen.

⚠️ Bei der Behandlung von Textilien mit lösemittelhaltigem Reinigungsmittel (z.B. Reinigungsbenzin) darauf achten, dass keine Kunststoffteile vom Reinigungsmittel benetzt werden.

⚠️ Auf keinen Fall chemische (löse-mittelhaltige) Reinigungsmittel im oder am Waschautomaten verwenden!

Wäsche sortieren

■ Sortieren Sie die Textilien nach Farben und den im Pflegeetikett enthaltenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen getrennt waschen.

Allgemeine Tipps

• Bei Gardinen: Röllchen und Bleiband entfernen oder in einen Beutel einbinden.
• Bei BHs gelöste Formbügel vernähen oder entfernen.
• Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.
• Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelangen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesymbol ☒).

② Äußeren Deckel und Innendeckel öffnen

■ Drücken Sie die Taste I-Ein/0-Aus hinein.
■ Drücken Sie die Taste Deckel und öffnen Sie den äußeren Deckel bis zum Anschlag.

Der Innendeckel öffnet sich automatisch.

Die Trommelbeleuchtung wird eingeschaltet

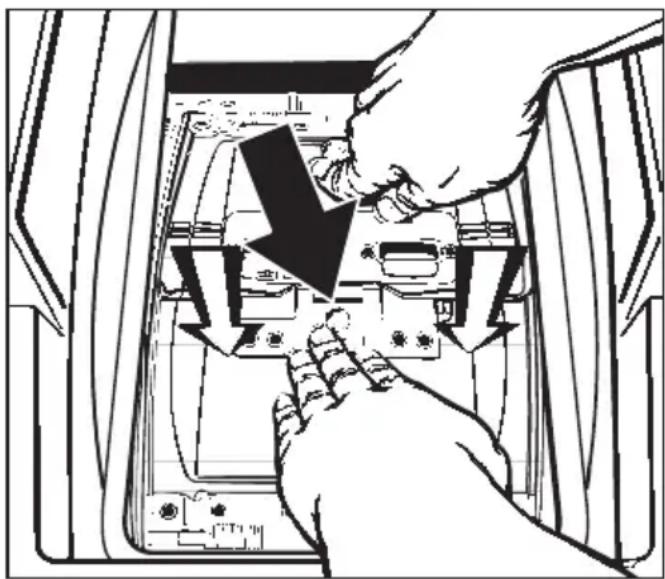

⚠ Vorsicht! Beide Öffnungshälften stehen unter Federdruck.

■ Stützen Sie die hintere Öffnungshälfte leicht mit der Hand ab.

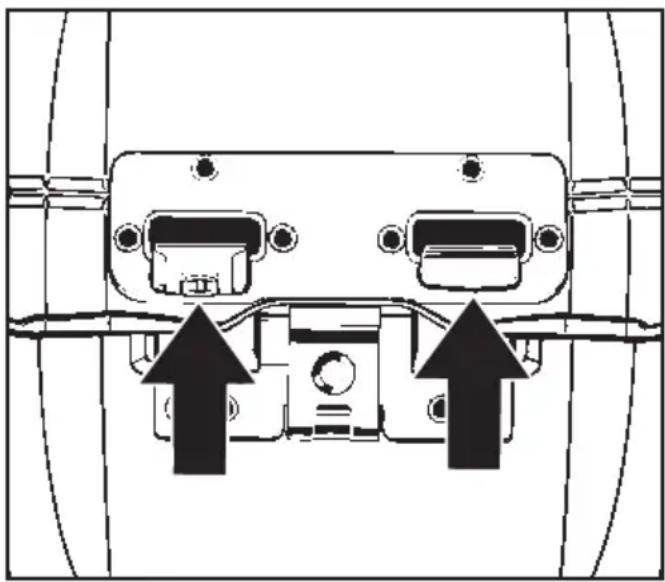

■ Drücken Sie auf die Verschlusssicherung (schwarzer Pfeil) und drücken Sie gleichzeitig die vordere Öffnungshälfte bis zur Entriegelung nach innen (Pfeilrichtung).
■ Lassen Sie beide Öffnungshälften mit den Händen abgestützt nach oben aufgleiten.

4 Wäsche einfüllen

■ Legen Sie die Wäsche auseinandergefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser.

Mehrlagige Textilien mit besonders feinen, glatten Oberstoffen können sich beim Waschen und Schleudern durch den seitlichen Spalt vom Klappdeckel zum Trommelmantel schieben. Waschen Sie solche Textilien daher immer in einem Waschbeutel.

Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms. Der Energie- und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.

Beachten Sie jedoch, dass ein Überschreiten der maximalen Beladungsmenge das Waschergebnis mindert und Knitterbildung fördert.

⑤ Waschtrommel und Innendeckel schließen

■ Drücken Sie zuerst die vordere, dann die hintere Öffnungshälfte nach unten, bis beide Verschlusshaken greifen und deutlich sichtbar einrasten.

⚠️ Bei Missachten dieser Vorgehensweise müssen Sie mit Schäden am Waschautomaten und an der Wäsche rechnen.

■ Reinigen Sie regelmäßig das Rad im linken Verschlusshaken, damit dieses immer leichtgängig bleibt.

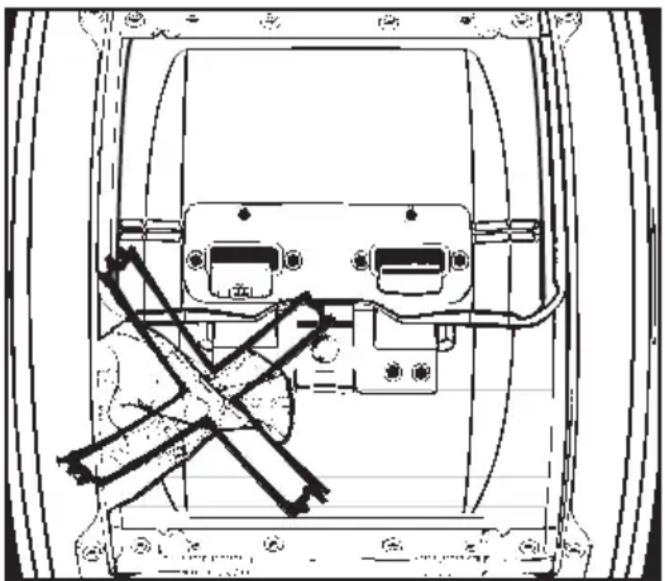

Klemmen Sie beim Schließen der Öffnungshälften keine Textilien ein.

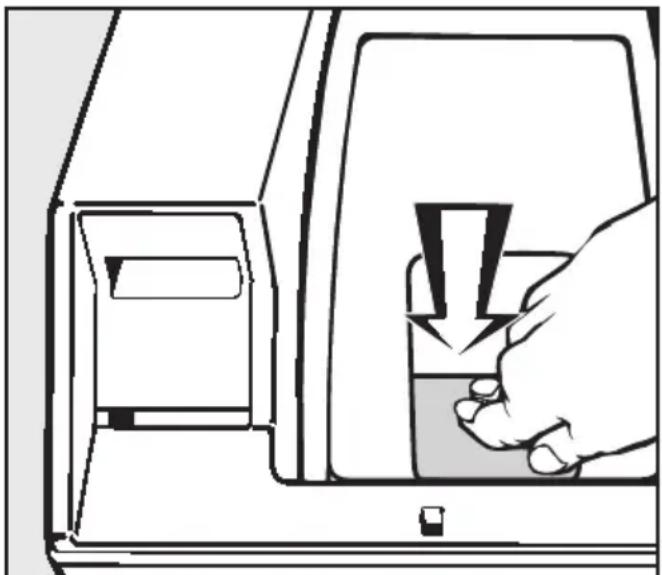

■ Schließen Sie den Innendeckel mit Druck auf den Verschluss, so dass er deutlich hörbar einrastet.

Wird der Innendeckel nicht ordnungsgemäß verschlossen, ist kein Programmstart möglich. Im Display erscheint: Innendeckel schließen

Die Trommelbeleuchtung wird ausgeschaltet.

⑥ Waschmittel zugeben

Eine richtige Dosierung ist wichtig, d e n n . . .

... z u wenig Waschmittel bewirkt:

- Wäsche wird nicht sauber und im Laufe der Zeit grau und hart

- Fettläuse in der Wäsche

- Kalkablagerung auf dem Heizkörper

... z u viel Waschmittel bewirkt:

- starke Schaumbildung, dadurch eine geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis

– höheren Wasserverbrauch durch einen automatisch zugeschalteten zusätzlichen Spülgang

- ökologische Belastung

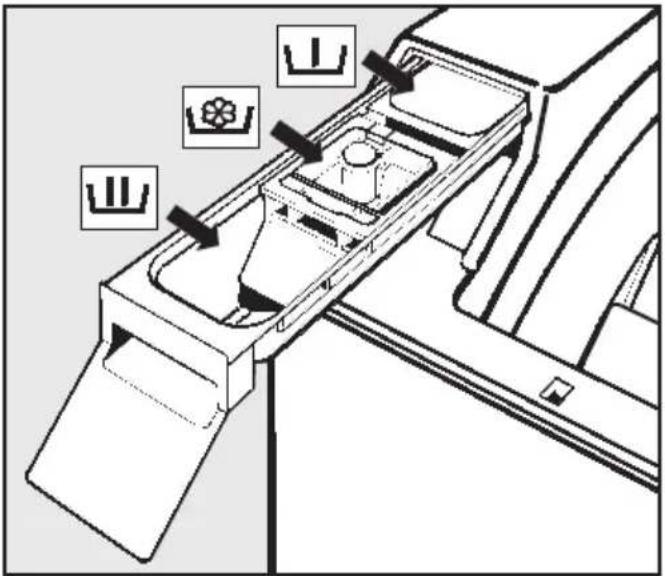

■ Ziehen Sie den Waschmittelkasten heraus und füllen Sie das Waschmittel in die Kammern.

= Waschmittel für die Vorwäsche (wenn gewählt, ^1/_4 der empfohlenen Gesamtwaschmittelmenge)

Ш = Waschmittel für die Haupt- wäsche einschließlich Einweichen

☒ = Weichspüler, Formspüler oder Flüssigstärke.

Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel "Waschmittel".

■ Schieben Sie den Waschmittel-Einspülkasten hinein.

⑦ Äußeren Deckel schließen

Alle Programmtasten leuchten und im Display werden Sie zur Programmwahl aufgefordert.

8 Programm wählen

Programmwahl Baumwolle ○ Automatic — ○ Pflegeleicht ○ Oberhemden ○ Synthetic — ○ Express — ○ Wolle 📋 — ○ weitere Programme ○

■ Drücken Sie die Taste des gewünschten Programms.

Jetzt leuchtet nur noch die Taste des gewählten Programms und im Display wird das gewählte Programm angezeigt.

9 Temperatur/Drehzahl wählen

Sie können die voreingestellte Temperatur und/oder die Drehzahl verändern wenn gewünscht.

Baumwolle Dauer: 1:55 h 60°C 1400 U/min

■ Durch Drücken der linken Menü-Taste 60°C verändern Sie die Temperatur und durch Drücken der rechten Menü-Taste 1400 U/min verändern Sie die Drehzahl.

Bei Anwahl der Programmtaste Weitere Programme werden diese zur Auswahl im Display angezeigt.

Weitere Programme Jeans weiter OK

■ Mit der linken Menü-Taste weiter können Sie weitere Programme aufrufen und mit der rechten Menü-Taste OK bestätigen Sie das angezeigte Programm.

Jeans Dauer: 1:00 h 40°C 900 U/min

■ Sie können nun die voreingestellte Temperatur und/oder die Drehzahl verändern, wenn gewünscht.

Sie können das Waschprogramm durch Extras ergänzen.

Extras Kurz ○ Wasser plus ○ Vorwäsche ○ weitere Extras ○

■ Wählen Sie die gewünschten Extras über die entsprechende Taste. Wird ein Extra gewählt, leuchtet die entsprechende Kontrollleuchte.

Bei der Anwahl von weitere Extras kann je nach Programm noch unter folgenden Extras gewählt werden: Einweichen, Extra leise, Spülstop und zusätzlicher Spülgang.

Nicht alle Extras können bei allen Waschprogrammen gewählt werden.

Lässt sich ein Extra nicht anwählen, ist dieses für das Waschprogramm nicht zugelassen.

10 Startvorwahl einschalten, wenn gewünscht

■ Durch Drücken der Taste ⏻ können Sie das gewünschte Programmende einstellen.

Weitere Informationen finden Sie im Kapitel "Startvorwahl"

11 Programm starten

■ Drücken Sie die blinkende Taste Start/Stop.

Ist die Startvorwahl eingestellt, läuft diese im Display ab. Nach Ablauf der Startvorwahl oder sofort nach dem Programmstart steht die wahrscheinliche Programmdauer im Display. In den ersten 8 Minuten ermittelt der Waschautomat die Wasseraufnahmefähigkeit der Wäsche. Hierdurch kann es noch zu einer Zeitverlängerung oder Zeitverkürzung kommen.

Zusätzlich wird der Programmablauf im Display angezeigt. Der Waschautomat informiert Sie über den jeweils erreichten Programmabschnitt.

12 Programmende -Wäsche entnehmen

Im Knitterschutz wechselt die Anzeige im Display zwischen Knitterschutz und Ende.

Zum Öffnen des Deckels dreht sich die Trommel automatisch in die richtige Position und wird arretiert (automatische Trommelpositionierung und Trommelarretierung).

■ Drücken Sie die Taste Deckel.
■ Öffnen Sie den äußeren Deckel bis zum Anschlag.

Der Innendeckel öffnet sich automatisch.

■ Öffnen Sie die Waschtrommel und entnehmen Sie die Wäsche

Keine Wäschestücke in der Trommel vergessen! Sie könnten bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

13 Waschautomaten ausschalten

■ Schließen Sie die Waschtrommel und den Innendeckel.

Sonst besteht die Gefahr, dass Gegenstände unbeabsichtigt in die Trommel gelangen. Diese könnten versehentlich mitgewaschen werden und die Wäsche beschädigen.

■ Schließen Sie den äußeren Deckel und schalten Sie den Waschautomat mit der Taste I-Ein/0-Aus aus.

Kurz

Für Textilien mit leichten Verschmutzungen ohne erkennbare Flecken.

Die Zeit für die Hauptwäsche wird verkürzt.

Wasser plus

Der Wasserstand beim Waschen und beim Spülen wird erhöht.

Vorwäsche

Für Textilien mit größeren Schmutzmen-gen, wie z.B. Staub, Sand.

weitere Extras

Einweichen

Für besonders stark verschmutzte Textilien mit eiweißhaltigen Flecken, wie z.B. Blut, Fett, Kakao.

Die Dauer des Einweichprozesses ist in 30-Minuten-Schritten wählbar zwischen 30 Minuten und 6 Stunden.

– Einweichzeit wählen

■ Drücken Sie die Taste weitere Extras.

Weitere Extras □ Einweichen weiter OK

■ Wählen Sie durch Drücken der rechten Menü-Taste OK das Extra Einweichen an.

Im Displays können Sie jetzt die gewünschte Einweichzeit wählen.

Einweichzeit Dauer: 0:30 h mehr OK

■ Drücken Sie auf die linke Menü-Taste mehr, um die Einweichzeit um jeweils 30 Minuten zu erhöhen. Mit der rechten Menü-Taste OK bestätigen Sie die gewählte Zeit.

Weitere Extras Einweichen weiter OK

■ Drücken Sie die linke Menü-Taste weiter bis zurück erscheint und be- stätigen Sie mit der rechten Menü-Taste OK.

– Einweichzeit ausschalten

■ Drücken Sie die Taste weitere Extras und schalten Sie mit Hilfe der rechten Menü-Taste OK das Einweichen aus.

Extra leise

Wenn Sie innerhalb von Ruhezeiten waschen, können Sie die Geräuschentwicklung des Waschautomaten noch einmal reduzieren.

Bei Anwahl von Extra leise wird nicht geschleudert und Spülstop wird aktiviert. Die Programmdauer verlängert sich.

■ Drücken Sie die Taste weitere Extras.

Weitere Extras

□ Einweichen

weiter

OK

■ Drücken Sie die linke Menü-Taste weiter bis Extra leise erscheint und bestätigen Sie mit der rechten Menü-Taste OK.

Im Display erscheint:

Extra leise hat Spülstop aktiviert

Die Extras Extra leise und Spülstop sind angewählt.

Wenn die Wäsche direkt nach dem Waschen geschleudert werden soll, müssen Sie Spülstop deaktivieren.

Spülstop deaktivieren

■ Drücken Sie die linke Menü-Taste weiter bis Spülstop erscheint und schalten Sie mit Hilfe der rechten Menü-Taste OK Spülstop aus.

Im Display erscheint:

Mit der Startvorwahl kann das Schleudern verschoben werden

Nutzen Sie die Startvorwahl um das Endschleudern außerhalb der Ruhezeit zu legen.

■ Drücken Sie die linke Menü-Taste weiter bis zurück erscheint und be- stätigen Sie mit der rechten Menü-Taste OK.
■ Drücken Sie die Taste ⏻ und verschieben Sie den Programmstart, so dass das Endschleudern außerhalb der Ruhezeit erfolgt.

Weitere Informationen finden Sie im Kapitel "Startvorwahl".

Spülstop

siehe nächste Seite.

zusätzlicher Spülgang

Es wird ein zusätzlicher Spülgang durchgeführt, um ein besseres Spülergebnis zu erreichen.

Endschleuderdrehzahl

Programm U/min
Baumwolle 1400
Pflegeleicht 1200
Synthetic 600
Wolle 1200
Automatic 1200
Oberhemden 600
Express 1400
Jeans 900
Hygiene 1400
Dunkle Wäsche 1200
Gardinen 600
Kopfkissen 1200
Seide 400
Sportwäsche 1200
Outdoor 800
Imprägnieren	1000
Pumpen/Schleudern	1400
Extraspülen	1200
Stärken 1400

Sie können die Endschleuderdrehzahl reduzieren. Die Anwahl einer höheren Endschleuderdrehzahl als oben genannt ist nicht möglich.

Spülschleudern

Die Wäsche wird nach der Hauptwäsche und zwischen den Spülgängen geschleudert. Bei einer Reduzierung der Endschleuderdrehzahl wird die Spülschleuderdrehzahl gegebenenfalls mit reduziert. In den Programmen Baumwolle und Hygiene wird bei einer Drehzahl kleiner 700 U/min ein zusätzlicher Spülgang eingefügt.

Endschleudern abwählen (Spülstop)

■ Wählen Sie mit Hilfe der Taste weitere Extras das Extra Spülstop. Die Textilien bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden.

- Endschleudern starten:

Der Waschautomat bietet Ihnen zum Schleudern die maximal zugelassene Drehzahl an. Sie können eine niedrigere Drehzahl wählen. Mit der Taste Start/Stop starten Sie das Endschleudern.

– Das Programm beenden:

Drücken Sie die Taste Deckel. Das Wasser wird abgepumpt. Der Deckel öffnet sich.

Spülschleudern und Endschleudern abwählen (ohne Schleudern)

■ Wählen Sie mit Hilfe des Menüs Drehzahl die Einstellung ohne ©. Nach dem letzten Spülgang wird das Wasser abgepumpt und der Knitterschutz wird eingeschaltet. Bei dieser Einstellung wird in den Programmen Baumwolle, Hygiene, Pflegeleicht, Express und Automatic ein zusätzlicher Spülgang eingefügt.

©

Ändern

Sie können nachträglich noch ein späteres Programmende wählen.

■ Drücken Sie die Taste ⊕.

Startvorwahl 9:05

von: 16:16 bis: 18:00

später

löschen

■ Korrigieren Sie mit Hilfe der linken Menü-Taste später das Programmende.
■ Bestätigen Sie mit der rechten Menü-Taste OK.

Löschen

Sie können eine gewählte Startvorwahl löschen und das gewählte Programm sofort starten.

■ Drücken Sie die Taste ⏻.

Startvorwahl 9:05

von: 16:16 bis: 18:00

später

löschen

■ Drücken Sie die rechte Menü-Taste löschen.
■ Drücken Sie die Taste Start/Stop, um das Programm sofort zu starten.

Abbrechen

Sie können die Startvorwahl abbrechen und wenn gewünscht ein anderes Programm wählen.

■ Drücken Sie die Taste Start/Stop.

Im Display erscheint:

Angehalten - Optionen

Startvorwahl abbrechen

weiter

OK

■ Bestätigen Sie mit der rechten Menü-Taste OK.
■ Sie können jetzt ein anderes Programm wählen oder
■ drücken Sie die Taste Start/Stop, um das Programm sofort zu starten.

Erst nach dem Programmstart kann die reale Beladungsmenge festgestellt werden. Dadurch kann es zu einem früheren oder späteren Programmende kommen.

Programmübersicht

Baumwolle 95°C bis 30°C maximal 5,5 kg
Artikel	T-Shirts, Unterwäsche, Tischwäsche usw. Textilien aus Baumwolle, Leinen oder Mischgewebe.
Extras	Kurz, Wasser plus, Vorwäsche, Einweichen, Extra leise, Spülstop, zus. Spülgang
Hinweis für Prüfinstitute: Kurzprogramm: 3,0 kg Beladung und Extra Kurz
Pflegeleicht 60°C bis 30°C maximal 2,5 kg
Artikel	Synthetische Fasern, Mischgewebe oder pflegeleicht ausgerüstete Baumwolle.
Tipp	Bei knitterempfindlichen Textilien die Endschleuderdrehzahl reduzieren.
Extras	Kurz, Wasser plus, Vorwäsche, Einweichen, Extra leise, Spülstop, zus. Spülgang
Synthetic 60°C bis kalt maximal 1,5 kg
Artikel	Für empfindliche Textilien aus synthetischen Fasern, Mischgewebe, Kunstseide.
Extras	Kurz, Vorwäsche, Einweichen, Extra leise, Spülstop
Wolle 40°C bis kalt maximal 2,0 kg
Artikel	Textilien aus Wolle und Wollgemischen.
Extras Spülstop
Automatic 40°C bis kalt maximal 3,0 kg
Artikel	Beladungsmix aus Textilien für die Programme Baumwolle und Pflegeleicht.
Tipp	Für jeden Wäscheposten wird immer die bestmögliche Wäscheschonung und Reinigungswirkung durch automatisch angepasste Waschparameter (z.B. Wasserstand, Waschrhythmus und Schleuderprofil) erzielt.
Extras Extra leise, Spülstop
Oberhemden 60°C bis kalt maximal 1,5 kg
Tipp	- Kragen und Manschetten je nach Verschmutzung vorbehandeln.- Für Hemden und Blusen aus Seide das Programm Seide benutzen.
Extras	Kurz, Wasser plus, Extra leise, Spülstop
Express 40°C bis kalt maximal 3,0 kg
Artikel	Kleiner Wäscheposten, der aufgefrischt werden soll. Die Textilart entspricht dem Programm Baumwolle.
Extras	Wasser plus, Extra leise, Spülstop, zus. Spülgang
Jeans 60°C bis kalt maximal 2,5 kg
Tipp	Jeansstoffe mit der Innenseite nach außen waschen.Jeansbekleidung "blutet" oft bei den ersten Wäschen etwas aus.Deshalb helle und dunkle Sachen getrennt waschen.
Extras	Kurz, Vorwäsche, Einweichen, Extra leise, Spülstop
Hygiene 60°C maximal 5,5 kg
Artikel	Textilien, die direkten Hautkontakt besitzen oder für die besondere hygienische Anforderungen bestehen z.B. Unterwäsche, Säuglingswäsche, Bettwäsche, Encasing Produkte
Tipp	Die Temperaturhaltezeit in der Hauptwäsche ist verlängert.
Extras	Wasser plus, Vorwäsche, Einweichen, Extra leise, Spülstop,zus. Spülgang
Dunkle Wäsche 40°C bis kalt maximal 3,0 kg
Artikel	Schwarze und dunkle Wäschestücke aus Baumwolle oder Mischgewebe
Tipp	Mit der Innenseite nach außen gewendet waschen.
Extras Kurz,	Extra leise, Spülstop

©

Outdoor 40°C bis kalt maximal 2,0 kg
Artikel	Jacken und Hosen aus Mikrofasern wie Gore-Tex®, SYMPATEX®, WINDSTOPPER® usw.
Tipp Bei Jacken Reißverschlüsse schließen.Keinen Weichspüler verwenden.
Extras	Kurz, Wasser plus, Vorwäsche, Einweichen, Extra leise, Spülstop
Imprägnieren 40°C maximal 2,0 kg
Artikel	Zur Nachbehandlung von Mikrofasern, Ski-Bekleidung oder Tisch-wäsche aus synthetischen Fasern, um eine wasser- und schmutz-abweisende Wirkung zu erzielen.
Tipp	Die Artikel sollten frisch gewaschen und geschleudert oder getrock-net und nach Farben sortiert sein.Um einen optimalen Effekt zu erhalten, sollte sich eine thermische Nachbehandlung anschließen. Diese kann durch das Trocknen in einem Wäschetrockner oder durch Bügeln erfolgen.
Extras Extra	leise, Spülstop
Pumpen/Schleudern maximal 5,5 kg
Tipp	Nur Pumpen: Drehzahl auf ohne u stellen.Eingestellte Drehzahl beachten.
Extraspülen maximal 5,5 kg
Extras Extra	leise, Spülstop
Stärken maximal 5,5 kg
Tipp	Die Wäsche (Tischdecken, Servietten, Berufskleidung) sollte frisch gewaschen, aber nicht weichgespült sein.
Extras Extra	leise, Spülstop

Programmablauf

	Hauptwäsche Spülen Schleudern
	Wasserstand	Wasch-rhythmus	Wasserstand	Spül-gänge	Spül-schleu-dern	End-schleu-dern
Baumwolle [IMAGE] 2-4				3)4)	√	√
Pflegeleicht [IMAGE] 2-3				5)	√	√
Synthetic	[IMAGE]	D	[IMAGE]	3	-	√
Wolle [IMAGE] 2 √	√	√
Automatic [IMAGE] 2-3	[IMAGE]			5)	√	√
Oberhemden	[IMAGE]	C	[IMAGE]	2	-	√
Express [IMAGE] 2-3				5)	√	√
Jeans	[IMAGE]	C	[IMAGE]	3	-	√
Hygiene	[IMAGE] B	[IMAGE] 3-4		4)	√	√
Dunkle Wäsche	[IMAGE]	B	[IMAGE]	3	√	√
Gardinen1)	[IMAGE] D	[IMAGE] 3 - √
Kopfkissen2)	[IMAGE] D	[IMAGE] 3 - √
Seide	[IMAGE]	E	[IMAGE]	2	-	√
Sportwäsche	[IMAGE]	C	[IMAGE]	2	√	√
Outdoor	[IMAGE]	D	[IMAGE]	3	√6)	√
Imprägnieren	[IMAGE]	D	-	-	-	√
Pumpen/Schleudern	-	-	-	-	-	√
Extraspülen	-	-	[IMAGE]	2	-	√
Stärken	[IMAGE]	C	-	-	-	√
= niedriger Wasserstand = mittlerer Wasserstand = hoher Wasserstand Besonderheiten zum Programmablauf siehe nachfolgende Seite.

Der Waschautomat verfügt über eine vollelektronische Steuerung mit Men genautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbstständig fest, und zwar abhängig von Menge und Saugkraft der eingefüll ten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.

Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundprogramm bei maximaler Beladung. Wahl bare Extras sind nicht berücksichtigt.

Die Ablaufanzeige Ihres Waschautoma ten informiert Sie jederzeit während des Waschprogramms über den jeweils erreichten Programmabschnitt.

Besonderheiten im Programmablauf:

Knitterschutz:

Die Trommel bewegt sich noch bis zu 30 Minuten nach dem Programmende, um eine Knitterbildung zu vermeiden. Ausnahme : Im Programm Wolle findet kein Knitterschutz statt. Der Waschautomat kann jederzeit ge öffnet werden.

- 1) Vorspülen: Für die Entfernung von Staub wird automatisch ein Vorspülen ohne Waschmittel durchgeführt.

- 2) Schleuderhochlauf: Vor dem Wasch gang wird ein Schleuderhochlauf durchgeführt, um die Luft aus dem Kissen zu treiben. Hiernach läuft das Wasser über Kammer für die Hauptwäsche ein.

3) Bei einer Temperaturanwahl von 95°C bis 60°C werden 2 Spülgänge durchgeführt. Bei einer Temperaturwahl unter 60°C werden 3 Spülgänge durchgeführt.

4) Ein dritter oder vierter Spülgang er folgt bei:

- zu viel Schaum in der Trommel

- einer Endschleuderdrehzahl kleiner als 700 U/min

- Anwahl von ohne ©

5) Ein dritter Spülgang erfolgt bei:

- Anwahl von ohne ©

^6) Im Programm Outdoor werden die Textilien nur nach der Hauptwäsche geschleudert.

Pflegesymbole

Waschen
Die Gradzahl im Bottich gibt die maxi-male Temperatur an, mit der Sie den Artikel waschen können.
	normale mechanische Bean -spruchung
	schonende mechanische Be -anspruchung
	besonders schonende me -chanische Beanspruchung
	Handwäsche
	nicht waschbar

Beispiele für die Programmwahl

B
P
S
W
S
E
A

Trocknen
Die Punkte geben die Temperatur an
	Normale Temperatur
	reduzierte Temperatur
	nicht trocknergeeignet

Bügeln & Mangeln

Die Punkte kennzeichnen die Tempe-raturbereiche

ca. 200°C

ca. 150°C

ca. 110°C

ncht bügeln/mangeln

professionelle Reinigung
F	Reinigung mit chemischen Lösungsmitteln. Die Buchsta-ben stehen für die Reini-gungsmittel.
P
W	Nassreinigung
⊗	nicht chemisch reinigen

Bleichen

△ jedes Oxidations-Bleichmittel zulässig

△ nur Sauerstoffbleiche zulässig

★ nicht bleichen

Programm abbrechen

Sie können ein Waschprogramm jederzeit nach dem Programmstart abbrechen.

■ Drücken Sie die Taste Start/Stop.

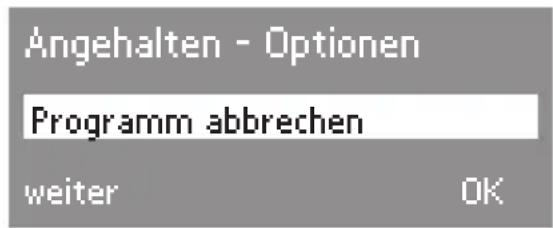

Angehalten - Optionen Programm abbrechen weiter OK

■ Drücken Sie die rechte Menü-Taste OK.

Der Waschautomat pumpt die vorhandene Lauge ab, das Programm ist abgebrochen und der Deckel öffnet sich.

Wenn Sie die Wäsche entnehmen wollen:

• Öffnen Sie den äußeren Deckel bis zum Anschlag, der Innendeckel öffnet sich automatisch.
  ■ Öffnen Sie die Waschtrommel.

Wenn Sie ein anderes Programm wählen wollen:

■ Sehen Sie nach, ob sich noch Waschmittel im Waschmittelkasten befindet. Wenn nicht, füllen Sie erneut Waschmittel ein.
■ Schließen Sie den Innendeckel und den äußeren Deckel und wählen Sie ein neues Programm.

Programm unterbrechen

■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.
Zur Fortsetzung:
■ Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus wieder ein.

Programm ändern

Waschprogramm ändern

Eine Programmänderung ist nach dem Programmstart nicht möglich.

Um ein anderes Programm zu wählen, müssen Sie das gestartete Programm abbrechen.

Temperatur ändern

Die Temperatur kann bis zu 5 Minuten nach Start noch verändert werden.

Schleuderdrehzahl ändern

Eine Änderung der Schleuderdrehzahl ist bis zu Beginn des Endschleuderns möglich.

Extras ändern

Eine Anwahl sowie eine Abwahl der Extras Kurz, Wasser plus, Extra leise, Spülstop und zusätzlicher Spülgang ist innerhalb der ersten fünf Minuten möglich.

Bei aktivierter Kindersicherung kann keine Änderung vorgenommen werden.

Wäsche nachlegen/entnehmen

Sie können nach dem Programmstart in allen Programmen Wäsche nachlegen oder entnehmen.

■ Drücken Sie die Taste Deckel.

Jetzt dreht sich die Trommel in die richtige Position für das Öffnen und wird arretiert (automatische Trommelpositionierung und Trommelarretierung). Der äußere Deckel öffnet sich.

• Öffnen Sie den äußeren Deckel bis zum Anschlag, der Innendeckel öffnet sich automatisch.
  ■ Öffnen Sie die Waschtrommel.
  ■ Legen Sie die Wäsche nach oder entnehmen Sie die Wäsche.
  ■ Schließen Sie die Waschtrommel.
  ■ Schließen Sie den Innendeckel ordnungsgemäß.
  ■ Schließen Sie den äußeren Deckel.

Das Programm wird automatisch fortgesetzt.

Beachten Sie:

Der Waschautomat kann keine Veränderungen der Wäschemenge ermitteln.

Deshalb geht der Waschautomat nach dem Nachlegen oder Entnehmen von Wäsche immer von der maximalen Beladungsmenge aus.

Die angegebene Programmlaufzeit kann sich verlängern.

Der Deckel lässt sich nicht öffnen, wenn:

• die Laugentemperatur über 55°C liegt.
• der Programmschritt Schleudern erreicht ist.
  – die Kindersicherung eingeschaltet ist.

Kindersicherung

Die Kindersicherung verhindert, dass während des Waschens der Wasch-automat geöffnet oder das Programm abgebrochen wird.

Kindersicherung einschalten

■ Drücken Sie nach dem erfolgten Programmstart die Taste Start/Stop.

Angehalten - Optionen

Programm abbrechen

weiter

OK

Über die linke Menü-Taste weiter kommen Sie zum Punkt:

Kindersicherung aktivieren

■ Bestätigen Sie mit der rechten Menü-Taste OK.

Zur Bestätigung erscheint im Display:

Bedienung gesperrt

Die Kindersicherung ist jetzt aktiviert und wird nach Programmende automatisch aufgehoben.

Kindersicherung ausschalten

■ Drücken Sie die Taste Start/Stop.

Im Display erscheint:

Kindersicherung deaktivieren

■ Drücken Sie die rechte Menü-Taste OK, dann erscheint im Display:

Bedienung frei

Das richtige Waschmittel

Sie können alle Waschmittel verwenden, die für Waschautomaten geeignet sind. Verwendungshinweise und Dosierhinweise stehen auf der Waschmittelverpackung.

	Universal Color Fein
Baumwolle X X
Pflegeleicht X X
Synthetic X
Wolle Wollwaschmittel
Automatic X X
Oberhemden X X
Express X X
Jeans X		1)
Hygiene X
Dunkle Wäsche X		1)
Gardinen X	2)	X^2)
Kopfkissen X	1)	X^1)
Seide X
Sportwäsche X X
Outdoor			X
Imprägnieren	Nur Imprägniermittel mit Hinweis "geeignet für Membrantextilien" verwenden, diese basieren auf fluorchemischen Verbindungen.Keine parafinhaltigen Mittel verwenden. Imprägniermittel in Kammer füllen.
Stärken	Flüssige Stärke oder Pulverstärke

1) nur Flüssigwaschmittel
2) Empfehlung: Ein Gardinenwaschmittel benutzen

Die Dosierung ist abhängig von:

– dem Verschmutzungsgrad der Wäsche

leicht verschmutzt

Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke haben z.B. Körpergeruch angenommen.

normal verschmutzt

Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stark verschmutzt

Verschmutzungen und/oder Flecken klar erkennbar.

- der Wäschemenge

- der Wasserhärte

Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

Wasserhärten

Härtebereich	Wassereigenschaft	Gesamthärte in mmol/l	deutsche Härte °d
I weich	0 - 1,3 0 - 7
II mittel	1,3 - 2,5 7 - 14
III hart	bis sehr hart	über 2,5	über 14

Wasserenthärter

In den Härtebereichen II und III können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Füllen Sie zuerst das Waschmittel, dann den Enthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachstehender Reihenfolge zusammen in Kammer 📁:

1. Waschmittel
2. Wasserenthärter
3. Fleckensalz

Dadurch werden die Mittel besser eingespült.

Wäschenachbehandlungs- mittel

Weichspüler

geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trocknen.

Formspüler

sind synthetische Stärkemittel und geben den Textilien einen festeren Griff.

Stärke

gibt den Textilien Steifigkeit und Fülle.

Automatisches Weichspülen, Formspülen oder Flüssigstärken

MAX.

■ Füllen Sie den Weichspüler, den Formspüler oder die Flüssigstärke in die Kammer ✉ ein. Beachten Sie die maximale Einfüllhöhe.

Mit dem letzten Spülgang wird das Mittel eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer ⚙.

Reinigen Sie nach mehrmaligem automatischen Stärken den Einspülkasten, insbesondere den Saugheber.

Separates Weichspülen, Formspülen oder Stärken

■ Dosieren und bereiten Sie das Mittel vor wie auf der Packung angegeben.
■ Füllen Sie flüssige Mittel in die Kammer ✉ und pulverförmige oder zähflüssige Mittel in die Kammer ⊥.
■ Drücken Sie die Taste Weitere Programme und wählen Sie das Programm Stärken.
■ Wählen Sie eine Schleuderdrehzahl oder das Extra Spülstop.
■ Drücken Sie die Taste Start/Stop.

Entfärben/Färben

■ Verwenden Sie keine Entfärbemittel im Waschautomaten.
Das Färben im Waschautomaten ist nur im haushaltsüblichen Maße erlaubt. Das beim Färben verwendete Salz kann bei andauerndem Gebrauch den Edelstahl angreifen. Halten Sie streng die Vorgaben des Färbemittelherstellers ein.

⚠️ Vor der Reinigung und Pflege den Netzstecker ziehen.

⚠️ Den Waschautomaten auf keinen Fall mit einem Wasserschlauch ab-spritzen.

Trommelreinigung

Beim Waschen mit niedrigen Temperaturen und/oder Flüssigwaschmittel besteht die Gefahr von Keim- und Geruchsbildung im Waschautomaten. Um die Trommel zu reinigen und die Geruchsbildung zu verhindern, sollte einmal im Monat ein Waschprogramm mit einer Temperatur von 60°C oder höher unter Zusatz eines Pulverwaschmittels durchgeführt werden.

Gehäuse und Blende reinigen

⚠️ Keine lösemittelhaltigen Reiniger, Scheuermittel, Glas- oder Allzweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Reinigen Sie den Waschautomaten mit einem leicht feuchten Tuch mit milden Reinigungsmitteln oder Seifenlauge und trocknen Sie ihn mit einem weichen Tuch ab.
■ Reinigen Sie die Trommel mit einem geeigneten Edelstahl-Putzmittel.

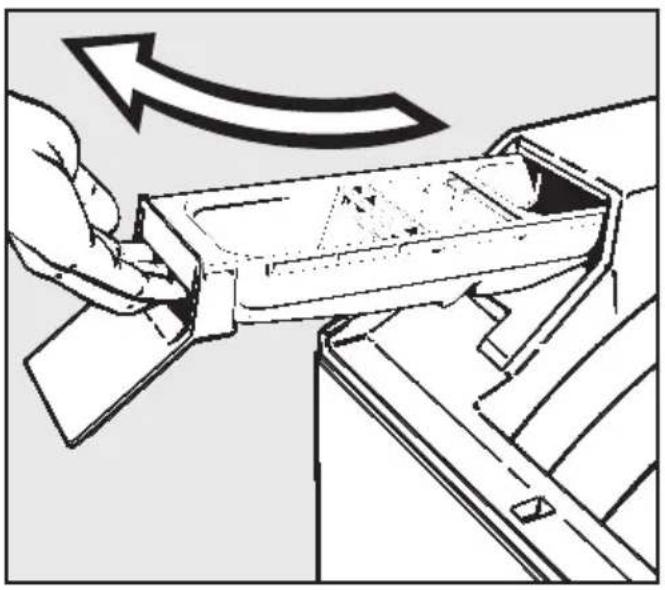

Waschmittel-Einspülkasten reinigen

Entfernen Sie eventuelle Waschmittel-rückstände regelmäßig.

■ Ziehen Sie den Waschmittel-Einspül-kasten heraus.

■ Ziehen Sie den Weichspüler-Einsatz und den Saugheber heraus (Pfeile).
■ Reinigen Sie den Waschmittel-Einspülkasten, den Weichspüler-Einsatz und den Saugheber mit warmem Wasser.
■ Reinigen Sie ebenfalls das Rohr, über das der Saugheber geschoben wird.

Reinigen Sie nach mehrmaligem Gebrauch von Flüssigstärke den Saugheber besonders gründlich. Flüssigstärke führt zum Verkleben.

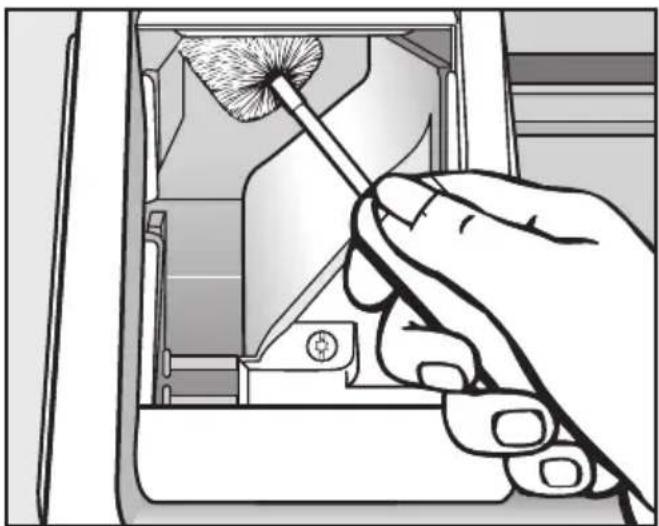

Sitz des Waschmittel-Einspülkastens reinigen

■ Entfernen Sie mit Hilfe einer Flaschenbürste Waschmittelreste und Kalkablagerungen von den Einspül-düsen des Waschmittel-Einspülkas-tens.

Wassereinlaufsieb reinigen

Der Waschautomat hat zum Schutz des Wassereinlaufventils ein Sieb.

Das Sieb im Zulaufschlauch am freien Schlauchende sollten Sie etwa alle 6 Monate kontrollieren. Bei häufigen Unterbrechungen im Wassernetz kann dieser Zeitraum kürzer sein.

■ Drehen Sie den Wasserhahn zu.
■ Schrauben Sie den Zulaufschlauch vom Wasserhahn ab.

■ Ziehen Sie die Gummidichtung 1 aus der Überwurfmutter heraus.
■ Halten Sie das freie Ende des Zulaufschlauches nach unten. Das Kunststoffsieb 2 fällt heraus.
■ Reinigen Sie das Kunststoffsieb.
■ Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Die Verschraubung fest auf den Wasserhahn drehen und den Wasserhahn öffnen. Falls Wasser austritt, die Verschraubung nachziehen.

Das Schmutzsieb muss nach der Reinigung wieder eingebaut werden.

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selber beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

⚠️Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Es lässt sich kein Waschprogramm starten
Problem mögliche Ursache Behebung
Nach dem Einschalten bleibt das Display dunkel und es leuchtet keine Kontrollleuchte.	Der Waschautomat hat keinen Strom.	Prüfen Sie, ob- der Netzstecker eingesteckt ist.- die Sicherung in Ordnung ist.
Sie werden im Display aufgefordert einen Pin-Code einzugeben.	Der Pin-Code ist aktiv.	Geben Sie den Pin-Code ein und bestätigen Sie diesen. Deaktivieren Sie den Pin-Code, wenn die Abfrage beim nächsten Einschalten nicht erscheinen soll.
Bei Anwahl des Pro-gramms Schleudern erfolgt kein Programm-start.	Die Erste Inbetriebnahme wurde nicht durchgeführt.	Nehmen Sie die Erste Inbetriebnahme vor, wie im gleichnami-gen Kapitel beschrieben.
Das Display ist dunkel	Das Display schaltet automatisch aus, um Energie zu sparen (Stand-by).	Drücken Sie eine Taste. Das Stand-by wird beendet.
Nach dem Drücken der Taste Start/Stop erfolgt kein Programmstart.	Der äußere Deckel ist nicht richtig geschlossen.	Schließen Sie den Deckel.

Im Display steht eine Fehlermeldung
Meldung im Display		Ursache	Behebung 1
	FehlerWasserablaufAblauf prüfen	- Der Wasserablauf ist blockiert oder beeinträchtigt.- Der Ablaufschlauch liegt zu hoch.	- Reinigen Sie Laugenfilter und Laugenpumpe, wie im Abschnitt "Deckel öffnen bei verstopftem Ablauf und/oder Stromausfall" beschrieben.- Die maximale Abpumphöhe beträgt 1 m.
	FehlerWasserzulaufWasserhahn öffnen	- Der Wasserzulauf ist gesperrt oder beeinträchtigt.	Prüfen Sie, ob- der Wasserhahn weit ge-nug geöffnet ist.- der Zulaufschlauch ge-knickt ist.
	Reaktion WaterproofWasserhahn schließen	Das Wasserschutz-system hat reagiert.	Rufen Sie den Kunden-dienst.
	Technischer FehlerKundendienstrufen	Ein Defekt liegt vor.	Starten Sie das Programm nochmals.Erscheint die Fehlermel-dung erneut, rufen Sie den Kundendienst.
Im Display blinktKnitterschutzabwechselnd mitDosierung prüfen		Es hat sich zu viel Schaum beim Was-schen gebildet.	Dosieren Sie beim nächsten Waschgang weniger Waschmittel, und beachten Sie die Dosierhinweise auf der Waschmittelpackung.

① Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.

Allgemeine Probleme mit dem Waschautomaten
Problem mögliche Ursache Behebung
Der Waschautomat steht während des Schleuderns nicht ru-hig.	Der Hebel des Fahrrah-mens befindet sich nicht in der linken Posi-tion.	Den Hebel des Fahrrah-mens müssen Sie in die lin-ke Position schieben!
Auftreten von unge-wöhnlichen Pumpge-räuschen.	Kein Fehler! Schlürfende Geräusche am Anfang und am Ende des Pumpvorganges sind normal.
Im Einspülkasten ver-bleiben größere Wasch-mittelrückstände.	Der Fließdruck des Wassers reicht nicht aus.	– Reinigen Sie das Sieb im Wasserzulauf.– Drücken Sie evtl. die Tas-te Wasser plus.
	Pulverwaschmittel in Verbindung mit Enthär-tungsmitteln neigen zum Kleben.	Geben Sie künftig erst das Waschmittel und dann das Enthärtungsmittel in den Einspülkasten.
Es tritt Schaum an der Vorderseite des Wasch-automaten aus.	Es hat sich beim Wa-schen viel Schaum ge-bildet.	Dosieren Sie beim nächsten Waschgang weniger Waschmittel. Beachten Sie die Dosierhinweise auf der Waschmittelpackung.
Der Weichspüler wird nicht vollständig einge-spült, oder es bleibt zu viel Wasser in der Kam-mer ✉ stehen.	Der Saugheber sitzt nicht richtig oder ist verstopft.	Reinigen Sie den Saughe-ber, siehe Kapitel "Reini-gung und Pflege", Abschnitt "Waschmittel-Einspülkasten reinigen".
Im Display steht eine Fremdsprache.	Unter "Einstellungen "Sprache " wurde eine andere Sprache ge-wählt.	Stellen Sie die gewünschte Sprache ein. Das Fahnen-symbol " hilft Ihnen als Leitfaden.
Problem mögliche Ursache Behebung
Die Trommelöffnung steht nicht in der oberen Position.	Große Unwucht hat verhindert, dass die automatische Trommelpositionierung durchgeführt wurde.	Drehen Sie mit der Hand die Trommel in die richtige Position (bis zum Einrasten der Trommelarretierung).Geben Sie künftig immer große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser.
Der äußere Deckel lässt sich nicht öffnen.	Der Waschautomat ist nicht elektrisch ange-schlossen.	Stecken Sie den Schuko-Stecker in die Steckdose.
	Der Waschautomat ist nicht eingeschaltet.	Schalten Sie den Waschauto-maten mit der Taste I-Ein/0-Aus ein.
	Die Kindersicherung ist eingeschaltet.	Schalten Sie die Kindersicherung aus, wie im Kapitel "Programmablauf ändern" beschrieben.
	Stromausfall.	Öffnen Sie den Deckel, wie am Ende dieses Kapitels beschrieben.
	Zum Schutz vor Verbrühungen lässt sich der Deckel bei einer Laugentemperatur über 55 °C nicht öffnen.
Der Innendeckel ras-tet nicht ordnungs-gemäß ein.	Die Verriegelung des In-nendeckels ist nicht frei-gegeben.	Öffnen Sie den äußeren Deckel bis zum Anschlag. Schließen Sie dann den Innendeckel.
Ein nicht zufriedenstellendes Waschergebnis
Problem Ursache Behebung
Die Wäsche wird mit Flüssigwaschmittel nicht sauber.	Flüssigwaschmittel enthalten keine Bleichmittel. Flecken aus Obst, Kaffee oder Tee können nicht immer entfernt werden.	- Verwenden Sie gleichmittel-haltige Pulverwaschmittel.- Füllen Sie Fleckensalz in die Kammer 🎉.- Geben Sie nie Flüssigwaschmittel und Fleckensalz zusammen in den Waschmittel-Einspülkasten.
Auf der gewaschenen Wäsche haften graue elastische Rückstände (Fettläuse).	Die Dosierung des Waschmittels war zu niedrig. Die Wäsche war stark mit Fett verschmutzt (Öle, Salben).	- Geben Sie bei derartig verschmutzter Wäsche entwe-der mehr Waschmittel zu oder verwenden Sie Flüssig-waschmittel.- Lassen Sie vor der nächsten Wäsche ein 60°C Waschprogramm mit Flüssigwaschmit-tel ohne Wäsche laufen.
Auf gewaschenen dunklen Textilien befinden sich weiße, waschmittel-ähnliche Rückstände.	Das Waschmittel enthält wasserunlösliche Bestandteile (Zeolithe) zur Wasserenthärtung. Diese haben sich auf den Texti-lien festgesetzt.	- Versuchen Sie, nach dem Trocknen die Rückstände mittels einer Bürste zu entfernen.- Waschen Sie dunkle Textilien zukünftig mit Waschmittel ohne Zeolithe. Flüssigwasch-mittel enthalten meistens keine Zeolithe.- Waschen Sie die Textilien mit dem Programm Dunkle Wäsche.

Deckel öffnen bei verstopftem Ablauf und/oder Stromausfall

■ Schalten Sie den Waschautomaten aus.

■ Öffnen Sie die Klappe zum Laugenfilter mit dem gelben Öffner.

Verstopfter Ablauf

Wenn der Ablauf verstopft ist, kann sich eine größere Menge Wasser (max. 25l) im Waschautomaten befinden.

⚠ Vorsicht: wenn kurz vorher mit hoher Temperatur gewaschen wurde, besteht Verbrühungsgefahr!

Entleerungsvorgang

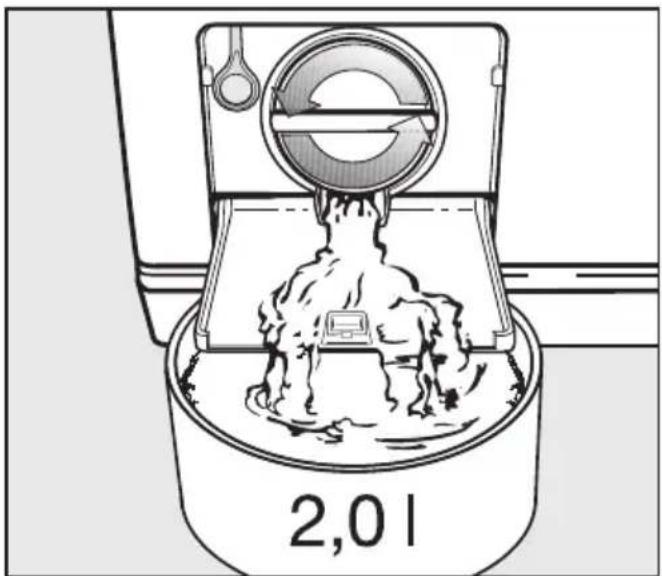

■ Stellen Sie einen Behälter unter die Klappe.

Den Laugenfilter nicht ganz heraus-drehen.

2,01

■ Lösen Sie den Laugenfilter, bis das Wasser ausläuft.

Unterbrechung des Wasserablaufs:

■ Drehen Sie den Laugenfilter wieder zu.

Läuft kein Wasser mehr aus:

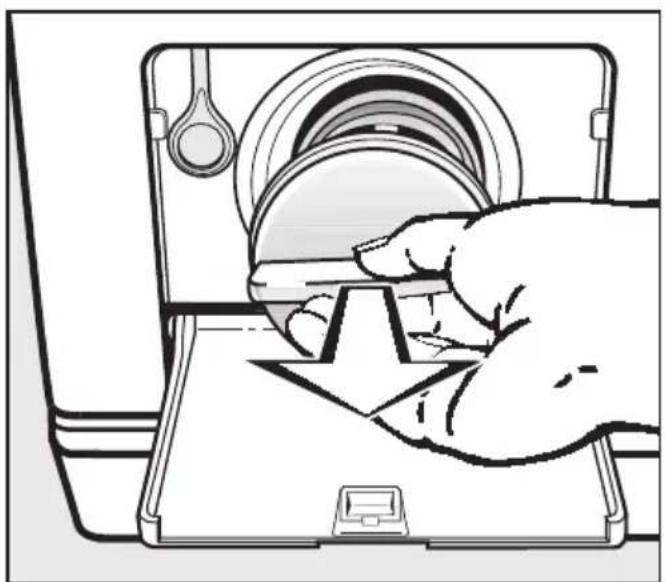

■ Drehen Sie den Laugenfilter ganz heraus.

Störungshilfen

■ Reinigen Sie den Laugenfilter gründlich.

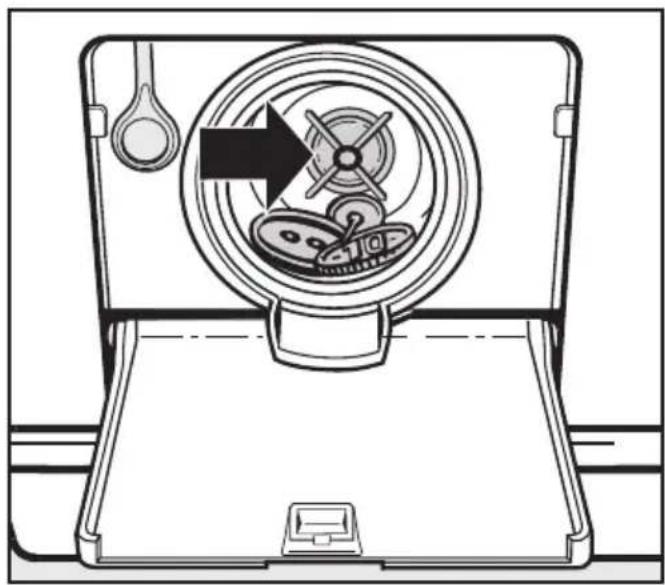

■ Prüfen Sie, ob sich der Laugenpumpenflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen.
■ Setzen Sie den Laugenfilter wieder ein und drehen Sie ihn fest.

⚠ Wird der Laugenfilter nicht wieder eingesetzt und festgedreht, läuft Wasser aus dem Waschautomat.

Deckel öffnen

⚠️ Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Verletzungsgefahr.

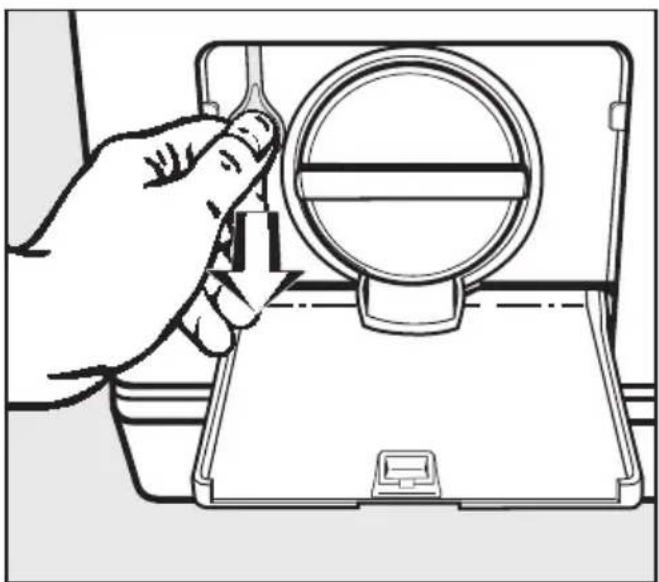

■ Ziehen Sie an der Notentriegelung. Der äußere Deckel öffnet sich.
- Öffnen Sie den äußeren Deckel bis zum Anschlag, der Innendeckel öffnet sich automatisch.

Reparaturen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typenschild an der Rückwand des Waschautomaten.

Programmaktualisierung (Update)

Die optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt für eine Programmaktualisierung (PC = Program Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Waschverfahren in der Steuerung Ihres Waschautomaten berücksichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig bekannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Waschautomaten beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Waschautomaten erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Vorderansicht

① Elektroanschluss
② Sicherheitsschlauch Waterproof-Metal (Metallgewebeschlauch)
③ Deckel mit Bedienungsblende
④ Klappe für Laugenfilter, Laugenpumpe und Notentriegelung

⑤ Hebel für den Fahrrahmen
⑥ Füße
⑦ Ablaufschlauch (mit dreh- und abziehbarem Krümmer) mit den Möglichkeiten der Wasserablaufführung

Fahrrahmen

Dieser Waschautomat ist mit einem Fahrrahmen ausgestattet. Damit kann ein Standortwechsel problemlos vollzogen werden.

Hebel links = während des Waschens

Der Hebel des Fahrrahmens muss sich beim Waschen in der linken Stellung befinden. Nur dann ist die Standsicherheit des Waschautomaten gewährleistet.

⚠️ Bei Nichtbeachten kann sich der Waschautomat beim Waschen und Schleudern vom Aufstellort fortbewegen und große Schäden verursachen.

Hebel nach rechts = zum Standortwechsel

⚠ Das Gerät nicht mit Gewalt über Kanten oder Türschwellen rollen! Die max. Bodenfreiheit beträgt 8 mm. Der Fahrrahmen blockiert und kann dabei beschädigt werden!

⚠️ Fahren Sie nicht über Kabel oder Schläuche.

Hinweis:

Anstelle der beiliegenden Stopfen (siehe Abschnitt "Transportsicherung entfernen") können Sie einen Schlauch- und Kabelhalter verwenden, der Ihnen das Fahren des Waschautomaten erleichtert. Den Schlauch- und Kabelhalter erhalten Sie im Miele Fachhandel oder beim Miele Kundendienst.

Transportsicherung entfernen

■ Transportieren Sie den Waschautomaten zum Aufstellort.

A B A B A B A B

■ Drehen Sie die 4 äußeren Schrauben A heraus und entnehmen Sie diese.

Die Schrauben nicht wieder hineindrehen, bewahren sie die Schrauben auf.

■ Drehen Sie die 4 Schrauben B ganz los. Diese Schrauben bleiben an den Transportstreben.

■ Nehmen Sie die Transportstreben ab.

⚠️ Die Löcher der entnommenen Transportsicherung verschließen! Bei nicht verschlossenen Löchern besteht Verletzungsgefahr.

■ Verschließen Sie die 4 großen Löcher mit den beiliegenden Stopfen.

⚠ Bewahren Sie die Transportstreben und die Schrauben auf. Die Transportstreben müssen vor jedem Transport des Waschautomaten (z.B. bei einem Umzug) montiert werden!

Wiedermontage der Transport- sicherung

■ Der Einbau der Transportsicherung erfolgt in umgekehrter Reihenfolge.

Aufstellen

■ Entfernen Sie die Transportsicherung, wie auf der vorhergehenden Seite beschrieben.
■ Stellen Sie den Waschautomaten auf.

Der Waschautomat muss lotrecht und gleichmäßig auf allen Füßen stehen, damit ein einwandfreier Lauf gewährleistet ist.

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Gegensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaften selten beim Schleudern in Schwingung.

⚠️ Gerätefüße und Aufstellfläche müssen trocken sein. Sonst besteht Rutschgefahr beim Schleudern.

Stellen Sie den Waschautomaten nicht auf weichen Fußbodenbelägen auf, da das Gerät sonst während des Schleuderns vibriert.

Die Gerätefüße sollten Sie nicht herausdrehen. Dadurch wird die Fahreigenschaft des Waschautomaten beeinträchtigt.

Bei Aufstellung auf einer Holzbalkendecke gilt:

• den Waschautomaten auf eine Sperrholzplatte (min. 60 x 45 x 3 cm) stellen. Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt werden.
• Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder Decke am größten.

Das Miele Wasserschutz- system

Das Miele Wasserschutzsystem gewährt einen umfassenden Schutz vor Wasserschäden durch den Waschautomaten.

Das System besteht hauptsächlich aus drei Bestandteilen:

1) dem Zulaufschlauch
2) der Elektronik und dem Gehäuse
3) dem Ablaufschlauch

1) Der Zulaufschlauch

• Schutz gegen Bersten des Schlauches
  Der Zulaufschlauch besitzt einen Platzdruck von über 14.000 kPa.
  – Die Schutzhülle des Zulaufschlauches
  Der Zulaufschlauch ist mit einem Metallgewebe als "zweiter Haut" umgeben, die vor Beschädigungen schützt

2) Die Elektronik und das Gehäuse

- Die Bodenwanne

Auslaufendes Wasser durch Undichtigkeiten des Waschautomaten wird in der Bodenwanne aufgefangen. Durch einen Schwimmerschalter werden die Wasserzulaufventile abgeschaltet. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter befindliches Wasser wird abgepumpt.

- Der Überlaufschutz

Hierdurch wird ein Überlaufen des Waschautomaten durch unkontrollierten Wasserzulauf verhindert. Steigt der Wasserstand über ein bestimmtes Niveau, wird die Laugenpumpe eingeschaltet und das Wasser kontrolliert abgepumpt.

3) Der Ablaufschlauch

Der Ablaufschlauch ist durch ein Belüftungssystem gesichert. Hierdurch wird ein Leersaugen des Waschautomaten verhindert.

Wasserzulauf

Der Waschautomat darf ohne Rückflussverhinderer an eine Trinkwasserleitung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muss mindestens 100 kPa betragen und darf 1.000 kPa Überdruck nicht übersteigen. Ist er höher als 1.000 kPa Überdruck, muss ein Druckreduzierventil eingebaut werden.

Zum Anschluss ist ein Wasserhahn mit ^3/_4 "-Verschraubung erforderlich. Fehlt ein solcher, so darf der Waschautomat nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

⚠️ Die Schraubverbindung steht unter Wasserleitungsdruck. Kontrollieren Sie deshalb durch langsames Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenfalls den Sitz der Dichtung und die Verschraubung.

Der Waschautomat ist nicht für einen Warmwasseranschluss geeignet.

Wartung

Verwenden Sie im Falle eines Austausches nur den Miele Originalschlauch mit einem Platzdruck von über 14.000 kPa.

Das Schmutz sieb in der Überwurf-mutter am freien Ende des Zulauf-schlauches darf nicht entfernt werden.

Zubehör-Schlauchverlängerung

Als nachkaufbares Zubehör ist ein Metallgewebeschlauch von 1,5 m Länge beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke:

Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen werden, die von den Wasserwerken der Stadt Wien zum Anschluss an die Innenanlage zugelassen sind.

Die Verwendung von Gummischläuchen als Druckverbindungsleitung zwischen Innenanlage und Waschautomaten ist nur dann gestattet, wenn sie

- samt eingebundenen Anschlussarmaturen einem Mindestdauerdruck von 1.500 kPa Überdruck standhalten,

- während der Inbetriebhaltung des Gerätes hinreichend beaufsichtigt sind und

- nach Beendigung des gesamten Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Wasserablauf

Die Lauge wird durch eine Ablaufpumpe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchende ist drehbar und ggf. abziehbar.

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Möglichkeiten des Wasserablaufs:

1. Einhängen in ein Wasch- oder Ausgussbecken:

Beachten Sie:

• Sichern Sie den Schlauch gegen Abrutschen!
• Wird das Wasser in ein Waschbecken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückgesaugt wird.
• Anschließen an ein Kunststoff-Abflussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).
• Auslauf in einen Bodenablauf (Gully).
• Anschließen an ein Waschbecken mit Kunststoffnippel.

Beachten Sie:

① Adapter
② Waschbecken-Überwurfmutter
③ Schlauchschelle
④ Schlauchende
■ Installieren Sie den Adapter ① mit der Waschbecken-Überwurfmutter ② am Waschbeckensiphon.
■ Stecken Sie das Schlauchende ④ auf den Adapter ①.
■ Ziehen Sie die Schlauchschelle ③ direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Elektroanschluss

Der Waschautomat ist mit einem Anschlusskabel und Netzstecker anschlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Waschautomaten von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdosen o. ä., ange- schlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszu- schließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Verbrauchsdaten

		Beladung Verbrauchsdaten
Baumwolle	95°C	5,5 kg	1,75	45		2 h 15 min
	60^^1)	5,5 kg 0,93	45 1 h 55 min
	60°C	3,0 kg	0,73	39	1 h 14 min
	40^^1)	5,5 kg 0,60	54 2 h 04 min
	40^^2)	3,0 kg 0,36	39 1 h 06 min
Pflegeleicht 40°C	1)	2,5 kg	0,45	45	59 min	1 h 19 min
Synthetic	30°C	1,5 kg	0,30	65	49 min	59 min
Wolle 📋	30°C	2,0 kg	0,23	39	-	39 min
Automatic	40°C	3,0 kg	0,30 - 0,45	35 - 50	-	1 h 18 min
Oberhemden	60°C	1,5 kg	0,90	52	1 h 02 min	1 h 12 min
Express	40°C	3,0 kg	0,30	34	-	30 min
Jeans	40°C	2,5 kg	0,50	45	50 min	1 h 00 min
Hygiene	60°C	5,5 kg	1,40	50	-	2 h 20 min
Dunkle Wäsche	40°C	3,0 kg	0,58	55	1 h 13 min	1 h 23 min
Gardinen	40°C	1,5 kg	0,35	30	-	55 min
Kopfkissen	60°C	1 Kissen	0,80	35	-	1 h 20 min
Seide 📋	30°C	1,0 kg	0,25	39	-	36 min
Sportwäsche	40°C	2,0 kg	0,35	32	47 min	1 h 07 min
Outdoor	40°C	2,0 kg	0,45	59	53 min	1 h 03 min
Imprägnieren	40°C	2,0 kg	0,35	12	-	29 min

Hinweis für die Vergleichsprüfungen:

^1) Prüfprogramm nach EN 60456
2) Kurzprogramm für Prüfinstitute; es muss das Extra Kurz gewählt werden.

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein-lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Höhe 900 mm
Höhe bei geöffnetem Deckel	1390 mm
Breite 454 mm
Tiefe 600 mm
Leergewicht 94 kg
Fassungsvermögen 5,5 kg Trockenwäsche
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Verbrauchsdaten siehe Kapitel Verbrauchsdaten
Wasserfließdruck min.	100 kPa (1 bar)
Wasserstaudruck max.	1.000 kPa (10 bar)
Länge des Zulaufschlauches 2,50 m
Länge des Ablaufschlauches 1,50 m
Länge des Anschlusskabels 2,40 m
Abpumphöhe max. 1,00 m
Abpumlänge max. 5,00 m
LED Licht emittierende Dioden	Klasse 1
Erteilte Prüfzeichen	siehe Typenschild

Menü Einstellungen zur Änderung von Standardwerten

Mit den Einstellungen können Sie die Elektronik des Waschautomaten wechselnden Anforderungen anpassen.

Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen öffnen

■ Schließen Sie den Waschautomaten.
■ Schalten Sie den Waschautomaten ein.
■ Drücken Sie die beiden Menü-Tasten gleichzeitig, bis im Display erscheint:

Einstellungen Sprache weiter OK

Sie befinden sich jetzt im Menü Einstellungen.

■ Wählen Sie die gewünschte Einstellung mit Hilfe der linken Menü-Taste weiter und bestätigen Sie diese mit der rechten Menü-Taste OK.

Sprache

Das Display kann verschiedene Sprachen anzeigen.

Über das Untermenü Sprache können Sie die angezeigte Sprache ändern.

Die Fahne hinter dem Wort Sprache dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

Die eingestellte Sprache wird durch einen Haken √ angezeigt.

Tageszeit

Sie können entscheiden, ob die Tageszeit im 24- oder im 12-Stundenrhythmus angezeigt wird. Außerdem kann die aktuelle Uhrzeit eingestellt werden.

Zeitformat

■ Wählen Sie das gewünschte Zeitformat mit der linken Menü- Taste weiter und bestätigen Sie dieses mit der rechten Menü-Taste OK.

Uhrzeit einstellen

■ Wählen Sie das Untermenü Uhrzeit einstellen und stellen Sie diese mit Hilfe der Menü-Tasten ein.

Schongang

Bei aktiviertem Schongang wird die Trommelbewegung reduziert. So können leicht verschmutzte Textilien schonender gewaschen werden.

Der Schongang kann für die Programme Baumwolle und Pflegeleicht aktiviert werden.

Die Einstellung Schongang ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Zus. Vorwaschzeit

Die Vorwäsche für das Programm Baumwolle kann um 6, 9 oder 12 Minuten verlängert werden.

Die Vorwäsche im Auslieferungszustand dauert 25 Minuten.

Haben Sie besondere Anforderungen an die Vorwäsche so können Sie diese Grundzeit von 25 Minuten verlängern.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Laugenabkühlung

Am Ende der Hauptwäsche läuft zusätzliches Wasser in die Trommel, um die Lauge abzukühlen.

Die Laugenabkühlung erfolgt bei Anwahl der Temperaturen 95°C und 75°C.

Die Laugenabkühlung sollte aktiviert werden:

• beim Einhängen des Ablaufschlauches in ein Wasch- oder Ausgussbecken, um der Verbrühungsgefahr vorzubeugen.
  – bei Gebäuden, deren Abflussrohre nicht der DIN 1986 entsprechen.

Die Laugenabkühlung ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Pin-Code

Der Pin-Code schützt Ihren Waschautomaten vor Fremdbenutzung in Gemeinschaftswaschräumen.

Bei aktiviertem Pin-Code muss nach dem Einschalten der Code eingegeben werden, damit der Waschautomat bedient werden kann.

Pin-Code aktivieren

Pin-Code aktivieren weiter OK

■ Drücken Sie die rechte Menü-Taste OK.
■ Sie werden jetzt aufgefordert einen Code einzugeben. Der Code lautet 125 und kann nicht verändert werden.

Code eingeben

Pin-Code 0 -- OK

■ Mit der linken Menü-Taste 🔊 können Sie die erste Ziffer eingeben. Bestätigen Sie die Ziffer mit der rechten Menü-Taste OK. Nun können Sie die zweite Ziffer eingeben.
■ Wiederholen Sie den Vorgang, bis alle drei Ziffern eingegeben sind.

Code bestätigen

125

zurück OK

■ Bestätigen Sie den Code mit der rechten Menü-Taste OK oder, wenn Sie korrigieren wollen, drücken Sie die linke Menü-Taste zurück.

Zur Bestätigung erscheint im Display:

Pin-Code aktiviert

Nach dem Ausschalten kann der Waschautomat nur noch durch Eingabe des Codes benutzt werden.

Waschautomat mit Pin-Code bedienen

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

■ Geben Sie den Code wie oben beschrieben ein und bestätigen Sie diesen.

Der Waschautomat wird zur Bedienung freigeschaltet.

Pin-Code deaktivieren

Vorgehensweise wie bei Pin-Code aktivieren.

Temperatureinheit

Sie können entscheiden, ob die Temperaturangaben in °C/Celsius oder in °F/Fahrenheit angezeigt werden sollen.

Die eingestellte Temperaturangabe wird durch einen Haken √ angezeigt.

Summer

Bei aktiviertem Summer ertönt ein akustische Signal am Programmende oder im Spülstop.

Sie können den Summer in zwei Lautstärken einstellen:

aus

(Auslieferungszustand)

Der Summer ist ausgeschaltet.

normal

Der Summer ertönt am Programmende und im Spülstop in der Lautstärke normal.

laut

Der Summer ertönt am Programmende und im Spülstop in der Lautstärke laut.

Die eingestellte Lautstärke wird durch einen Haken √ angezeigt.

akustisch. Quittierung

Die Betätigung einer Taste wird mit einem akustischen Signal bestätigt.

Die akustische Quittierung ist im Auslieferungszustand ausgeschaltet.

Die eingestellte Option wird durch einen Haken √ angezeigt.

Helligkeit

Die Helligkeit der Display-Darstellung kann in zehn verschiedenen Stufen gewählt werden.

Im Auslieferungszustand ist die Stufe 5 eingestellt.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Die Helligkeit wird sofort bei der Anwahl der verschiedenen Stufen eingestellt.

Kontrast

Der Kontrast der Display-Darstellung kann in zehn verschiedenen Stufen gewählt werden.

Im Auslieferungszustand ist die Stufe 5 eingestellt.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Der Kontrast wird sofort bei der Anwahl der verschiedenen Stufen eingestellt.

Standby

Das Display wird dunkel geschaltet und die Kontrollleuchte der Taste Start/Stop blinkt langsam, um Energie einzusparen.

Das Display wird generell dunkel,

• wenn 10 Minuten nach dem Einschalten keine Programmauswahl erfolgt.
• 10 Minuten nach dem Programmende.

Durch Betätigung einer Taste wird das Display wieder eingeschaltet.

Zusätzlich können Sie auswählen, ob das Display während des Programmablaufes ausgeblendet ist oder sichtbar bleibt.

ein

Die Standbyfunktion ist eingeschaltet. Das Display wird 10 Minuten nach dem Programmstart ausgeblendet.

nicht im laufend. Programm

(Auslieferungszustand)

Die Standbyfunktion ist ausgeschaltet. Das Display bleibt während des Programmablaufes sichtbar.

Memory

Wird zu einem Programm ein Extra angewählt oder die vorgeschlagene Temperatur oder Schleuderdrehzahl geändert, speichert der Waschautomat diese Einstellungen bei Programmstart ab.

Bei erneuter Anwahl des Waschprogramms zeigt der Waschautomat die gespeicherten Komponenten an.

Die Memory-Funktion ist im Auslieferungszustand ausgeschaltet.

Knitterschutz

Der Knitterschutz reduziert die Knitterbildung nach Programmende.

Die Trommel bewegt sich noch bis zu 30 Minuten nach dem Programmende. Der Waschautomat kann jederzeit geöffnet werden.

ein

(Auslieferungszustand)

Der Knitterschutz ist eingeschaltet.

aus

Der Knitterschutz ist ausgeschaltet.

Menü Einstellungen beenden

Einstellungen zurück ← weiter OK

■ Drücken Sie die rechte Menü-Taste OK.

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Werkkundendienst

Deutschland

0800 2244666*

*kostenfrei

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

Österreich

050 800 300**

Mo-Sa 7 - 19 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352 49711-20/22

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*€ 0,14 pro Minute Festnetz der T-Com,

Mobilfunkgebühren abweichend

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352 49711-28/29

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
